Beyerdynamic OPUS 81 User manual

Opus 81

Produktinformation

Product Information

Informations de produit

Kondensatormikrofon
Condenser Microphone
Microphone condensateur

Sie haben sich für das Kondensatormikrofon Opus 81 von
beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen.
Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Produkt­information vor Inbetriebnahme aufmerksam durch.

Anwendungen

Das Opus 81 eignet sich für den Einsatz in Studios und auf der

Bühne. Es kann zur Abnahme von Gesang und Instrumenten einge­setzt werden.

Speisung

Zum Betrieb benötigt das Opus 81 eine Phantomspeisung

zwischen 12 und 48 V. Es kann an jeden Mikrofoneingang mit dieser
Spannung angeschlossen werden.

Version

Bez. Beschreibung . . . . . . . . . . . . . . . . . . . Best.-Nr.

Opus 81 Kondensatormikrofon (Back-Elektret),

Niere, inkl. Mikrofon-

klammer MKV 108 . . . . . . . . . . . . . . . . 455.369

Zubehör - optional

Stative

GST 400 Mikrofonstativ 3/8", Höhe 0,90-1,65 m,

mit Schwenkarm G 400. . . . . . . . . . . . . 421.294

GST 500 Mikrofonstativ 3/8", Höhe 0,80-1,60 m,

mit ausziehbarem Schwenkarm G 500

. 406.252

Poppschutz

PS 81 Poppschutz, anthrazit. . . . . . . . . . . . . . 407.593

Technische Daten

Wandlerprinzip . . . . . . . . . . . . . . . . . . . . Kondensator

(Back-Elektret)

Arbeitsprinzip. . . . . . . . . . . . . . . . . . . . . . Druckgradienten-

Empfänger

Übertragungsbereich . . . . . . . . . . . . . . . . 50 - 18.000 Hz

Richtcharakteristik . . . . . . . . . . . . . . . . . . Niere

Feldleerlaufübertragungsfaktor

bei 1 kHz . . . . . . . . . . . . . . . . . . . . . . . . . 3,2 mV/Pa

Nennimpedanz. . . . . . . . . . . . . . . . . . . . . 190 Ω

Nennabschlussimpedanz . . . . . . . . . . . . . ≥ 1000 Ω

Max. Grenzschalldruckpegel

bei 1 kHz . . . . . . . . . . . . . . . . . . . . . . . . . 138 dB

Geräuschspannungsabstand

bez. auf 1 Pa . . . . . . . . . . . . . . . . . . . . . . 60 dB

A-bewerteter Äquivalent-

schalldruckpegel. . . . . . . . . . . . . . . . . . . . ca. 26 dB

Spannungsversorgung . . . . . . . . . . . . . . . 12 - 48 V Phantom

Speisestrom . . . . . . . . . . . . . . . . . . . . . . . ca. 3 mA

Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . XLR 3-polig male

Gewicht o. Kabel . . . . . . . . . . . . . . . . . . . 265 g

Thank you for selecting the Opus 81 condenser microphone.
Please take some time to read carefully through this product information
before setting up the equipment.

Applications

The Opus 81 has been designed for the use in studio and on

stage applications. It can be used for vocals and instrument miking.

Powering

The Opus 81 needs power to operate and requires a phantom

supply between 12 and 48 V. It can be connected to any microphone
input supplying this voltage.

Version

Model Description . . . . . . . . . . . . . . . . . . . . . Order #

Opus 81 Condenser microphone (back electret),

cardioid, incl. MKV 108 mic clamp . . . . 455.369

Optional Accessories

Stands

GST 400 Microphone stand 3/8",

height 0.90-1.65 m

with G 400 boom. . . . . . . . . . . . . . . . . . . . . 421.294

GST 500 Microphone stand 3/8",

height 0.80-1.60 m

with extensible G 500 boom. . . . . . . . . . . 406.252

Pop Screen

PS 81 Pop screen, charcoal-grey. . . . . . . . . . . 407.593

Technical Specifications

Transducer type . . . . . . . . . . . . . . . . . . . . Condenser (back electret)

Operating principle . . . . . . . . . . . . . . . . . pressure gradient

Frequency response . . . . . . . . . . . . . . . . . 50 - 18,000 Hz

Polar pattern . . . . . . . . . . . . . . . . . . . . . . Cardioid

Open circuit voltage at 1 kHz . . . . . . . . . 3.2 mV/Pa

Nominal impedance . . . . . . . . . . . . . . . . . 190 Ω

Nominal load impedance . . . . . . . . . . . . . ≥ 1000 Ω

Max. SPL at 1 kHz. . . . . . . . . . . . . . . . . . . 138 dB

S/N ratio rel. to 1 Pa . . . . . . . . . . . . . . . . . 60 dB

A-weighted equivalent SPL . . . . . . . . . . . approx. 26 dB

Power supply . . . . . . . . . . . . . . . . . . . . . . 12 - 48 V phantom

Current consumption . . . . . . . . . . . . . . . . approx. 3 mA

Connection . . . . . . . . . . . . . . . . . . . . . . . . XLR 3-pin male

Weight without cable . . . . . . . . . . . . . . . 265 g

Nous vous félicitons pour l’achat du microphone dynamique
Opus 81 de beyerdynamic et vous remercions de votre confiance.
Veuillez lire attentivement ces informations produit avant de la mise
en marche du microphone.

Applications

L’Opus 81 se prête particulièrement à la prise de son dans le

studio et sur la scène (voix, instruments).

Alimentation

L’Opus 81 a besoin d’une tension fantôme comprise entre 12 et

48 V. Il se branche sur n’importe quelle entrée de microphone four­nissant une telle tension.

Modèle

Désignation Description . . . . . . . . . . . . . . . . . . . . . . . . Art. N°

Opus 81 Microphone condensateur

(«back-électret»), cardioïde,

avec pince de microphone MKV 108. . . . 455.369

Accessoires en option

Pieds de sol

GST 400 Pied de sol, 3/8",

hauteur: 0,90-1,65 m,

avec perche G 400 . . . . . . . . . . . . . . . . . . . . 421.294

GST 500 Pied de sol, 3/8",

hauteur: 0,80-1,60 m,

avec perche télescopique G 500. . . . . . . . 406.252

Dispositif anti-pop

PS 81 Dispositif anti-pop, anthracite . . . . . . . . . 407.593

Spécifications techniques

Type de transducteur . . . . . . . . . . . . . . . . . . . Condensateur

(back-électret)

Principe de fonctionnement. . . . . . . . . . . . . Gradient de pression

Bande passante . . . . . . . . . . . . . . . . . . . . . . . . 50 - 18.000 Hz

Directivité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cardioïde

Efficacité en champs libre (1 kHz) . . . . . . . . 3,2 mV/Pa

Impédance nom. . . . . . . . . . . . . . . . . . . . . . . . 190 Ω

Impédance de charge. . . . . . . . . . . . . . . . . . . ≥ 1000 Ω

Pression sonore max. (1 kHz) . . . . . . . . . . . . 138 dB

Rapport signal/bruit (1 Pa) . . . . . . . . . . . . . . 60 dB

Pression sonore pondérée A . . . . . . . . . . . . . env. 26 dB

Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . 12 - 48 V fantôme

Courant d’alimentation. . . . . . . . . . . . . . . . . env. 3 mA

Connecteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . XLR, 3 broches mâle

Poids sans câble . . . . . . . . . . . . . . . . . . . . . . . . 265 g

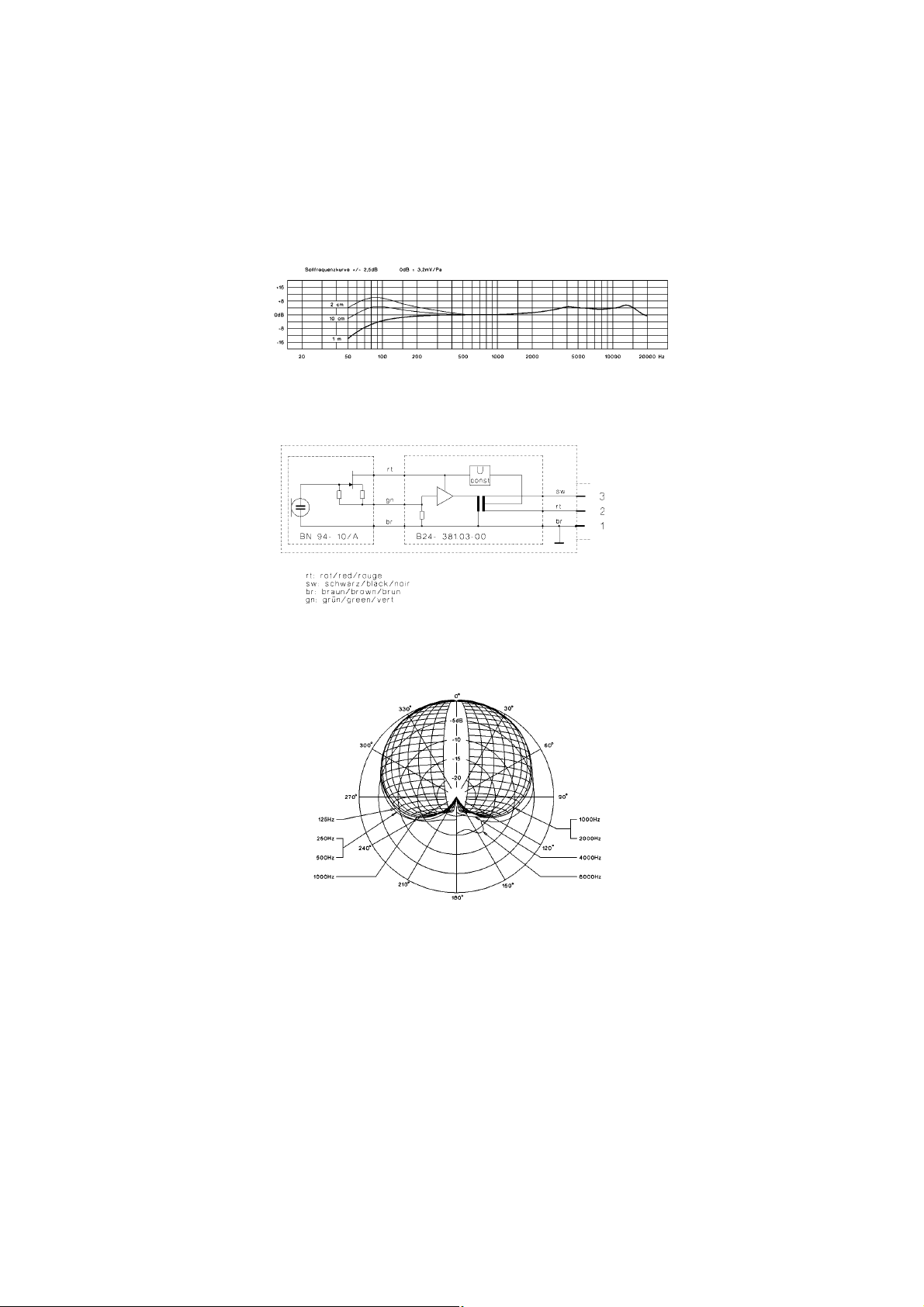

Frequenzkurve / Frequency Response Curve / Courbe de fréquence

Schaltbild / Wiring Diagram / Diagramme de câblage

Richtdiagramm / Polar Pattern / Diagramme de directivité

DEF2/PI Opus 81 (06.02)/549.738/Hoh. • Änderungen, Irrtümer und Druckfehler vorbehalten • Subject to change without notice • Sous réserve de modifications • Printed in Germany
