Beyerdynamic CLASSIS BM 53 USB Product Information

CLASSIS BM 53 USB

GRENZFLÄCHENMIKROFON
BOUNDARY MICROPHONE
MICROPHONE DE SURFACE

Produktinformation

Product Information

Informations de produit

Classis BM 53 USB – Grenzflächenmikrofon

2

Sie haben sich für das Grenzflächenmikrofon Classis
BM 53 USB von beyerdynamic entschieden. Wir danken
für Ihr Vertrauen. Nehmen Sie sich bitte einige Minuten
Zeit und lesen Sie diese Information vor Inbetriebnahme
aufmerksam durch.

Anwendungen

Das Classis BM 53 USB wurde speziell zum Anschluss
an Computer mit USB-Port entwickelt. Es eignet sich
daher zur digitalen Tonaufzeich nung von Sitzungen,
Konferenzen, Diskussions runden u.a. mit bis zu 10 Teil­nehmern.

Bedienung

Die Bedienung des Classis BM 53 USB erfolgt mit einem
geräuschlos arbeit enden Folien taster. Je nach Anwen­dungszweck kann der Taster zwischen den Betriebsarten
ON/OFF, Push-To-Talk (PTT) und Push-To-Mute (PTM)
gewählt werden. Sobald das Mikrofon eingeschaltet ist,
leuchtet die rote LED. Ist das Mikrofon aus, leuchtet die
LED nicht.

Betriebsart auswählen

Die gewünschte Betriebsart wird mit dem linken Dreh­ schalter (mit einem entsprechenden Schrauben dreher)
eingestellt.

• Stellung ON/OFF:

Mikrofon wird durch
Drücken auf die Mitte der
ON /OFF-Schaltfläche des
Folientasters ein- bzw. aus ­geschaltet.

• Stellung PTT:
Mikrofon ist eingeschaltet,
solange die Taste gedr ü c kt
ist.

• Stellung PTM:
Mikrofon ist ausgeschaltet, solange die Taste gedrückt
ist (Räuspertaste).

Classis BM 53 USB – Grenzflächenmikrofon

Frequenzgang einstellen

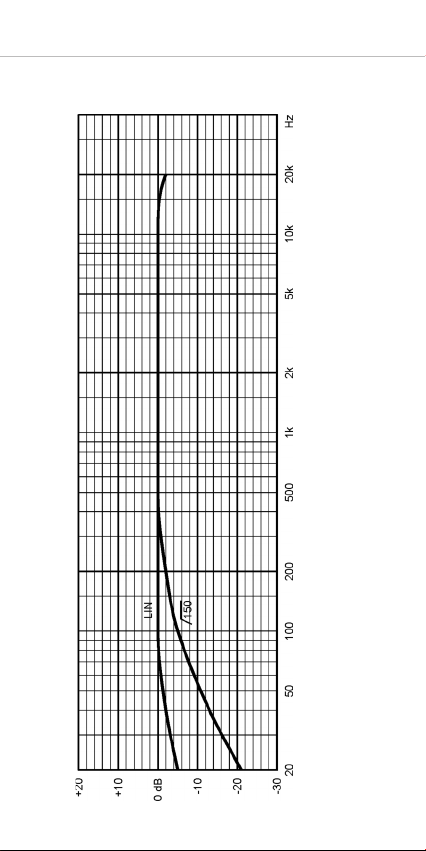

Der Schiebeschalter dient zur Ein stellung des Fre quenz­ gangs.

• Stellung Lin. (oben):

Linearer Frequenzgang für hö c h s te Wiedergabe quali­tät. Dies ist die Nor mal stellung.

• Stellung 150 Hz (unten):

Tiefenabsenkung von 150 Hz mit 6 dB/Oktave zur
Unterdrückung tieffrequenter Stör geräu sche. Dies ist
nützlich in halligen Räumen oder in lärm er füllter
Umgebung.

Verstärkung einstellen

Mit dem rechten Drehschalter können Sie die gewünschte
Verstärkung (mit einem Schrauben zieher) einstellen:

-10 dB: bei lauten Sprechern und/oder geringem Ab­stand zwischen Sprecher und Mikrofon

0 dB: für normale Anwendung
+10 dB: bei leisen Sprechern und/oder großem Abstand

zwischen Mikrofon und Sprecher

Inbetriebnahme am PC

Zur Aufzeichnung von Besprechungen platzieren Sie das
Mikrofon z.B. in die Mitte des Bespre chungs tisches. Da
das Classis BM 53 USB ein Grenz flächen mikro fon ist
und von allen Richtungen aufnimmt, muss keine beson­dere Einsprache richtung beachtet werden.

Classis BM 53 USB
Rückseite

3

deutsch

• Achten Sie darauf, dass Sie das Mikrofon nicht zu

nahe am PC platzieren, um die Aufnahme nicht durch
Tastatur- und/oder Mausge räusche zu stören.

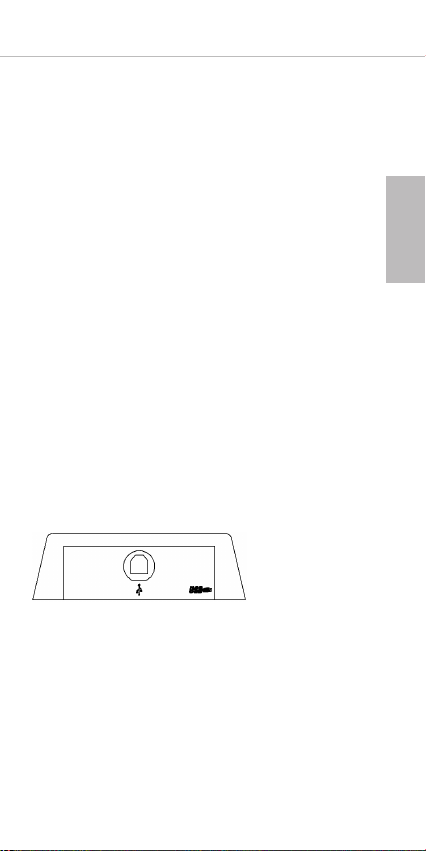

• Schließen Sie das Mikrofon mit dem mitgelieferten

USB-Kabel an Ihren PC an. Achten Sie beim Anschluss
des Kabels an das Mikrofon darauf, dass das USB­Symbol am Kabelstecker nach oben zeigt. Das mitge­lieferte USB-Kabel vom Typ B hat eine Länge von 3 m.

Classis BM 53 USB – Grenzflächenmikrofon

4

Benötigen Sie längere Kabel, müssen Sie aktive USB­Repeater Kabel ver wen den, die Sie im Computer fach­ handel er hal ten. Mit aktiven Verlängerungskabeln ist
insgesamt eine Länge von bis zu 20 m möglich.

• Von passiven Verlängerungskabeln raten wir ab, da mit
diesen das Mikrofon unter Umständen nicht mehr vom
PC als Hardwarekomponente erkannt wird.

• Wenn Sie das Mikrofon an einen PC mit dem Be triebs­ system Windows
tomatisch als neue Hardware gefunden. Es erscheint
die Meldung „Die neue Hard ware wurde installiert und
kann jetzt verwendet werden“.

• Eine allgemein gültige Festlegung der Sys tem voraus­setzungen für den optimalen Betrieb des Classis BM 53
USB kann aus Gründen der Systemvaria bilität von
Computerhardware nicht getroffen werden.

• Eine Gewähr für den Betrieb des Classis BM 53 USB
mit jeder PC-Konfiguration kann in keinem Fall über­nommen werden.

• Bevor Sie das Mikrofon für Aufnahmen verwenden,
müssen Sie das richtige Gerät für die Sound aufnahme
und die Aufnahme laut stärke einstellen:
– Klicken Sie auf Systemsteuerung. Öffnen Sie den

Menü punkt Sounds und wählen die Register karte
Aufnahme aus. Für das Classis BM 53 USB
müssen Sie je nach PC-Konfiguration als
Standardgerät ClassisBM53USB oder USB-
Audiogerät auswählen.

• Da es sich beim Classis BM 53 USB um ein Mono mi­kro fon handelt, kann der Balanceregler nicht verstellt
werden.

®

anschließen, wird das Mikrofon au-

Einsatz mit beyerdynamic steno-s Software

Wenn Sie das Classis BM 53 USB mit der Auf zeich­ nungs software steno-s verwenden, müssen Sie auch im
steno-s Programm ein paar Ein stel lungen vorneh men:

• Wählen Sie im Aufnahmefenster unter Optionen / Ein-

stellungen allgemein die Registerkarte Auf nahmepara-
meter aus und stellen Sie unter Auswahl
Aufnahmegerät das Mikrofon ein, indem Sie

ClassisBM53USB auswählen.

Classis BM 53 USB – Grenzflächenmikrofon

Problemlösungen

Das Mikrofon ist eingeschaltet, die rote LED leuchtet, es
findet aber keine Datenüber tra gung statt.

• Überprüfen Sie, ob der USB-Stecker richtig an das
Mikrofon angeschlossen wurde.

Die Aufnahmelautstärke ist leiser als vorher.

• Wenn Sie das Mikrofon ausstecken und wieder an ­schließen, kann es sein, dass sich der Laut stärke regler
verstellt. Überprüfen Sie daher unter Systemsteuerung
/ Sounds / Aufnahme, ob der Lautstärkeregler für das
Mikro fon noch auf der eingestellten Position steht.

Pflege

Zum Reinigen der Oberfläche nehmen Sie ein feuchtes,
weiches Tuch. Achten Sie darauf, dass kein Wasser in
das Mikrofon eindringt.

Service

Im Servicefall wenden Sie sich bitte an autorisiertes
Fachpersonal. Öffnen Sie das Mikrofon auf keinen Fall
selbst, Sie könnten sonst alle Gewährleistungsansprüche
verlieren.

Version

Bez. Beschreibung. . . . . . . . Best.-Nr.

Classis BM 53 USB schwarz, mit

USB-Kabel, 3 m lang. . . 729.469

Technische Daten

Wandlerprinzip. . . . . . . . . . . Kondensator

(Back-Elektret)
Übertragungsbereich

(Stellung linear). . . . . . . . . . 40 - 20.000 Hz

Richtcharakteristik. . . . . . . . Halbkugel

Pegelanpassung, schaltbar. . -10 dB, 0 dB, +10 dB,

schaltbar
Tiefenabsenkung, schaltbar. . 150 Hz (6 dB/Oktave)

Betriebsarten. . . . . . . . . . . . PTT, PTM, On/Off

Feldleerlauf-

übertragungsfaktor. . . . . . . . -18 dBFS bei 1 Pa/1 kHz

Dynamik. . . . . . . . . . . . . . . 73 dB(A)

5

deutsch

Classis BM 53 USB – Grenzflächenmikrofon

6

Grenzschalldruckpegel. . . . . 112 dB

Spannungsversorgung. . . . . . 5 V über USB-Anschluss

Stromaufnahme. . . . . . . . . . 27 mA bei Betrieb,

Anschluss. . . . . . . . . . . . . . USB-Buchse, Typ B

Abmessungen (L x B x H). . . 105 x 76 x 25 mm

Gewicht ohne Kabel. . . . . . . 155 g

12,5 mA im sleep mode

Entsorgung

Dieses Produkt darf am Ende seiner Lebens­dauer nicht über den normalen Haushaltsab­fall entsorgt werden sondern muss an einem
Sammelpunkt für das Recycling von elektri­schen und elektronischen Geräten abgegeben
werden. Das Symbol auf dem Produkt, der
Gebrauchsanweisung oder der Verpackung
weist darauf hin.

Classis BM 53 USB – Grenzflächenmikrofon

7

deutsch

Classis BM 53 USB – Boundary Microphone

8

Thank you for selecting the Classis BM 53 USB boundary
condenser microphone. Please take some time to read
carefully through this product information before using
this product.

Applications

The Classis BM 53 USB has been developed for the
connection to computers with USB port. Therefore you
can use it for digital audio recordings in meetings,
conferences or discussions etc. with a maximum of
10 people.

Operation

The Classis BM 53 USB is switched on and off with a
silent film button. Depending on the application, you can
choose between the operating modes ON/OFF, Push-To­Talk (PTT) and Push-To-Mute (PTM). A red LED indicator
shows the ready-to-talk status. If the microphone is
switched off the LED does not illuminate.

How to select the Operation Mode

The desired operation mode is set by the left hand rotary
switch with an appropriate screwdriver.

• Position ON/OFF:

The microphone is
switched on or off by
pres s ing on the middle of
the film button.

• Position PTT:

The microphone is
switched on as long as the
but ton is pressed.

• Position PTM:
The microphone is switched off as long as the
button is pressed (cough button).
