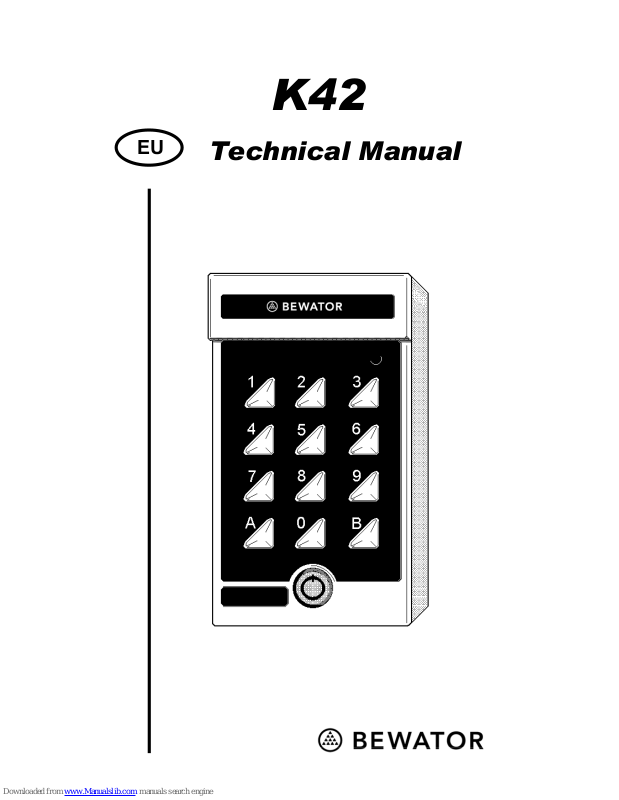

Bewator K42 Technical Manual [en, fr, fi, sv, no +2]

K42

Technical Manual

EU

Copyright © February 2001 Bewator AB, Solna, Sweden.

Material from this manual may only be copied with the
consent in writing of Bewator. Bewator reserves the right to
alter both the content of the manual and the design of the
product.

Document number: 80717-1

Bewator AB are part of Bewator Group AB, which develops
and markets a complete security product range that includes
access control and alarm. Sales, installation and servicing
are handled by a national dealer network.

Actions (such as unauthorised manipulation, copying etc.),
must not be taken with the software contained in the
products and systems. Such actions are regarded as
copyright violation and may result in imprisonment or fines
and may likewise lead to an obligation to pay damages and
compensation for using the software.

K42 3

K42 Installation ............................................. 4

Svenska......................................................... 5

English .......................................................... 7

Dansk............................................................. 9

Francais....................................................... 11

Suomi .......................................................... 13

Norsk ........................................................... 15

Deutsch ....................................................... 17

4 K42

K42 Installation

9
8
7
6
5
4
3
2
1
0

9
8
7
6

1
2
3
4
5

12-24 V IN

LOCK

TA

A B C D A B C D
CODE 1 CODE 2

1

2

3

4

5

ON

OFF

0V

EXIT

1

2

- +

6

K42 5

Svenska

Inställning av kod

Flytta bygelblocken mitt för de siffror som skall
utgöra Kod 1 respektive Kod 2. OBS! Om bara Kod

1 används – bygla mellan 8 och 9.

Exempel (se figuren på sidan 4):
Kod 1: 0123 Kod 2: 4589

Tidsstyrning av kod

En kod kan kopplas bort vissa tider, t ex från ett
kopplingsur. När plintnr 7 och 9 sluts bortkopplas
kod 1. När plintnr 8 och 9 sluts bortkopplas kod 2.

Fjärröppning

Hit kan kopplingsur anslutas. (låset helt öppet, t.ex.
dagtid) eller en tryckknapp; skruvplint 6 och 9.

Öppningstid

Inställning av öppningstid sker med ratt steglöst 1 –
30 sekunder. Normaltid ca 7 sekunder.

Bakgrundsbelysning

Sätt bygelblocket på ON för att slå på
bakgrundsbelysningen.

1

2

3

4

5

SE

6 K42

Inkoppling av relä

Gäller ellås med omvänd funktion.

Tekniska data

Strömförsörjning: 12-24 V AC/DC.
Strömförbrukning: 8 mA i vila.
Reläutgång: Potentialfritt växlande relä,

max. 1A, 28V DC.

Temperaturområde: -35° till +55°C.
Omgivningskrav: Inom - eller utomhus (IP54

design).
Mått: 140 x 80 x 40 mm (hxbxd).
Rekommenderad monteringshöjd 1 200 – 1 400 mm.
Vid infällning komplettera med infällnadslåda BB3.

6

SE

K42 7

English

Setting the codes

Move the jumpers next to the digits that should
make up codes 1 and 2 respectively. NOTE! If only

one code (Code 1) is to be used, link terminal block
nos. 8 and 9 together. Do NOT leave any jumpers
off.

Example (see figure on page 4):
Code 1: 0123 Code 2: 4589

Timing the codes

The codes can be disabled for certain periods, e.g.
from a time clock. When terminal block nos. 7 and 9
are linked, code 1 is disabled. When terminal block
nos. 8 and 9 are linked, code 2 is disabled.

Remote opening/Exit Request

Between terminal block nos. 6 and 9, a time clock
(the lock is unlocked, e.g. daytime) or a N/O
pushbutton (exit request) can be connected.

Lock activating time

Set the lock activating time using the knob, variable
1-30 seconds. Normal time approx. 7 seconds.

Background Lighting

Set the jumper to ON to switch on the background
light for the keyboard.

1

2

3

4

GB

5

8 K42

Relay terminal blocks

For locks with failsafe (power to lock) function,
connect lock to terminal 5, not 3.

Technical data

Power voltage: 12-24 V AC/DC.
Power consumption: 8 mA quiescent.
Relay output: Voltage free relay, max. 1A,

28V DC

Temperature Range: -35° to +55°C.
Environment: Indoor – or outdoor use

(IP54 design).
Dimension: 140 x 80 x 40 mm (hxwxd).
Recommended mounting height 1 200 – 1 400 mm.
If the code lock is to be flush mounted, the flush

mounting unit BB3 should be used.

6

GB

K42 9

Dansk

Programming av kode

Sæt jumperne ud for de tal, som ønskes for kode 1
og kode 2. Hvis kun kode 1 anvendes, så kortslutt
terminal 8 og 9.

Eksempel (se figuren på side 4):
Code 1: 0123 Code 2: 4589

Tidsindstilling

Koderne kan frakobles på bestemte tidspunkter med
et ur. Når terminal 7 og 9 er kortsluttet

frakobles

kode 1. Når terminal 8 og 9 er kortsluttet frakobles
kode 2.

Fjernåpning

Mellem terminal 6 og 9 kan en trykknap monteres
(UDTRYK). Tidsstyring af konstandt åben, kan
desuden aktiveres via externt ur.

Variabel åpningstid

Åpningstiden kan varieres mellem 1 og 30 sekunder.
Normaltid: ca 7 sek.

Baggrundsbelysning

Sæt denne jumper på ON hvis der ønskes lys i
tastaturet.

1

2

3

4

5

DK

10 K42

Inkobling af relæ

For slutblik med omvendt funktion.

Tekniske date

Strømforsyning: 12-24 V AC/DC.
Strømforbrug: 8 mA i hviletilstand.
Relækontakt: 1A, 28V DC.
Temperaturområde: -35° - +55°C.
Mål: 140 x 80 x 40 mm

(HxBxD).

Anbefalt monteringshøyde 1200 – 1400 mm.
Ved planforsænkning anvendes dåse BB3.

6

DK

K42 11

Francais

Réglage du code

Amener les cavaliers en face des chiffres qui doivent
constituer repectivement le code 1 et le code 2. Si

uniquement le code 1 est utilisé, court-circuiter les
borniers à vis 8 et 9.

Exemple (voir figure à la page 4) :
Code 1: 0123 Code 2: 4589

Temporisation du code

Un code peut être déconnecté pour certaines heures,
par exemple, à partir d’une minuterie. Quand les
borniers 7 et 9 sont fermés, le code 1 est déconnecté.
Quand les borniers 8 et 9 sont fermés, le code 2 est
déconnecté.

Ouverture déportée

Ici, on peut connecter soit une minuterie (serrure

entiérement ouverte par exemple pendant les heures
de bureau) ou un bouton-poussoir (ouverture de
l’interieur). Borniers à vis 6 et 9.

Temps d’ouverture

Le réglage du temps d’ouverture, 1 –30 secondes,
s’effectue en tournant progressivement la manette.
Temps normal: 7 secondes environ.

1

2

3

4

FR

12 K42

Rétro-éclairage

Placer le cavalier sur ON pour activer le rétro­éclairage.

Fonction relais

S’applique pour la gâche électrique avec fonction
porte ouverte.

Fiche technique

Alimentation: 12-24 V AC/DC.
Consommation: 8 mA repos.
Charge maxi aux bornes du relais: 1A, 28V DC.
Température: -35° - +55°C.
Dimensions: 140 x 80 x 40 mm (HxIxP).

Hauteur de montage recommandée 1200 – 1400
mm.

Pour encastrement, compléter par le boîtier de
montage encastré BB3.

5

6

FR

K42 13

Suomi

Koodien asettaminen

Aseta oikosulkupalat niiden numeroiden kohdalle
mistä koodi 1 ja koodi 2 koostuvat

Esimerkiksi (katso kuva):
Koodi 1: 0123 Koodi 2: 4589

Koodien aikaohjaus

Koodi on mahdollista kytkeä pois tiettyinä aikoina,
esim. kellokytkimellä. Kun liittimet 7 ja 9
oikosuljetaan kytkeytyy koodi 1 pois. Kun liittimet 8
ja 9 oikosuljetaan kytkeytyy koodi 2 pois. Jos

käyteään vain koodia 1, oikosuljetaan liittimet 8 ja

9.

Kaukoaukaisu

Liittimiin 6 ja 9 voidaan kytkeä esim. kellokyktin
(lukko auki esim. päiväaikaan) tai painonappi
(aukaisu sisältä).

Aukiohjausaika

Aukiohjausajan asettelu säätönupilla portaattomasti
1-30 sek. Normaalisti noin 7 sek.

Näppäimistön valaistus

Aseta oikosulkupala asentoon on jos haluat
valaistuksen.

FI

1

2

3

5

4

14 K42

Relekytkentä

Sähkölukossa käänteinen ohjaus.

Tekniikka

Jännitesyöttö: 12-24 V AC/DC
Virrankulutus: 8 mA (lepo).
Max. relekuorma: 1A, 28V DC.
Käyttölämpötila: -35° ... +55°C.
Asennuspaikka: Sisä- tai ulkotiloihin

(kotelointiluokka IP54)
Mitat: 140 x 80 x 40 mm (kxlxs).
Suositeltava asennuskorkeus 1 200 …1 400 mm.
Uppoasennus Æ käytä BB3-uppoasennuskoteloa.

FI

6

K42 15

Norsk

Instilling av kode

Sett ”jumpere” parallelt ved de sifrene som skal
gjelde som kode på henholdsvis kode 1 og kode 2.

Når man ønsker å benytte bare en kode (kode 1)
kortsluttes plint nr 8 og 9.

Eksempel (se figuren på side 4):
Kode 1: 0123 Kode 2: 4589

Tidstyring av kode

Kodenen kan utkoples bort til bestemte tider ved
hjelp av et koplingsur el. lig. Når plint 7 og 9 et
kortsluttet er kode 1 utkoplet. Når plint 8 og 9 et
kortsluttet er kode 2 utkoplet.

Pulsbryter (åpneknapp)

Pulsbryter koples på plint 6 og 9. Ønskes døren åpen
(dagtid) koples koplingsur også på plint 6 og 9.

Åpningstid

Instilling av åpningstid utføres trinnløst 1-30 sek
med rattet Normaltid er ca. 7 sek..

Bakgrunnsbelysning

Sett jumper på ON for å sette på
bakgrunnsbelysning.

1

2

3

4

5

NO

16 K42

Inkopling av relé

Gjelder lås med omvendt funksjon

Tekniske date

Strømforsyning: 12-24 V AC/DC.
Strømforbruk: 8 mA passiv.
Relékontakt: 1A, 28V DC.
Temperaturområde: -35° - +55°C.
Mål: 140 x 80 x 40 mm (hxbxd).

Anbefalt monteringshøyde 1200 – 1400 mm.
Ved infelling bruk BB3 infellingsboks.

6

NO

K42 17

Deutsch

Einstellen der Codes

Sezten Sie die Brücken auf die Ziffern für Code 1
bzw. Code 2. Wird nur 1 Code gewünscht, Klemmen
8 und 9 verbinden.

Beispiel (siehe Abbildung seite 4):
Code 1: 0123 Code 2: 4589

Zeitsteurung

Die Codes können z.B. durch eine Schaltuhr,
abgeschaltet werden: Code 1 durch verbindung der
Klemmen 7/9, Code 2 durch 8/9.

Fernöffnung

Zwischen Klemmen 6 und 9 kann eine Schaltuhr
(z.B. Tagesöffnung) oder ein Taster (Fernöffnung)
angeschlossen werden.

Öffnungsdauer

Stellen Sie die Öffnungsdauer mit dem Stellrad von
1 bis 30 Sek. ein. Richtwert ist etwa 7 Sekunden.

Tastaturbeleuchtung

Wird mit ein Steckbrücke auf ON eingeschaltet.

1

2

3

4

5

DE

18 K42

Relaiskontaktierung

Für Ruhestromtüröffner

Technische daten

Spannungsversorgung: 12-24 V AC/DC.
Stromaufnahme: 8 mA Ruhestrom.
Maximale Kantaktbelastbarkeit: 1A, 28V DC.
Temperaturbereich: -35° - +55°C.
Abmeesungen: 140 x 80 x 40 mm

(hxbxt).

Für Unterputzmontage, bitte das Unterputzghäuse
BB3 verwenden.

6

DE
