Better Homes and Gardens BH18-084-096-19, BH18-084-096-20, BH18-084-096-21 Assembly Manual [es, en]
Page 1
LOT NUMBER:
DATE PURCHASED: / /

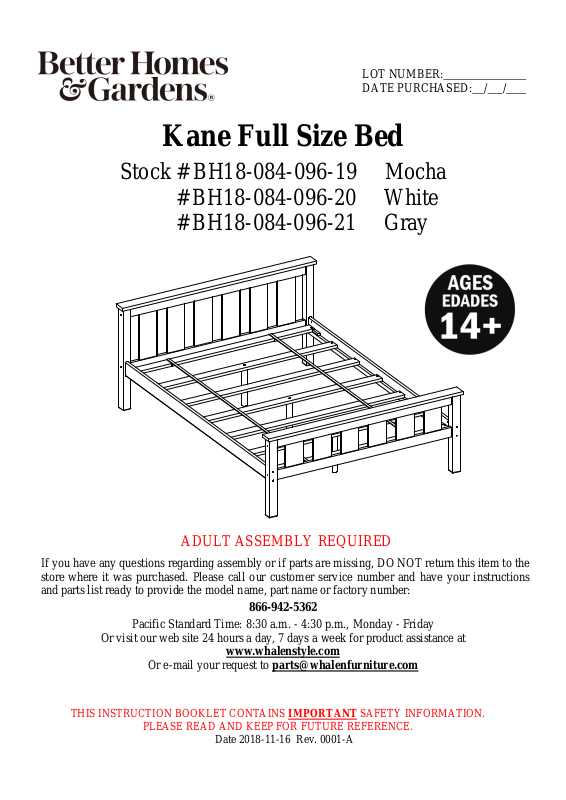

Kane Full Size Bed
Stock # BH18-084-096-19 Mocha
# BH18-084-096-20 White
# BH18-084-096-21 Gray
ADULT ASSEMBLY REQUIRED
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our customer service number and have your instructions
and parts list ready to provide the model name, part name or factory number:
866-942-5362
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
www.whalenstyle.com
Or e-mail your request to [email protected]
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2018-11-16 Rev. 0001-A
Page 2

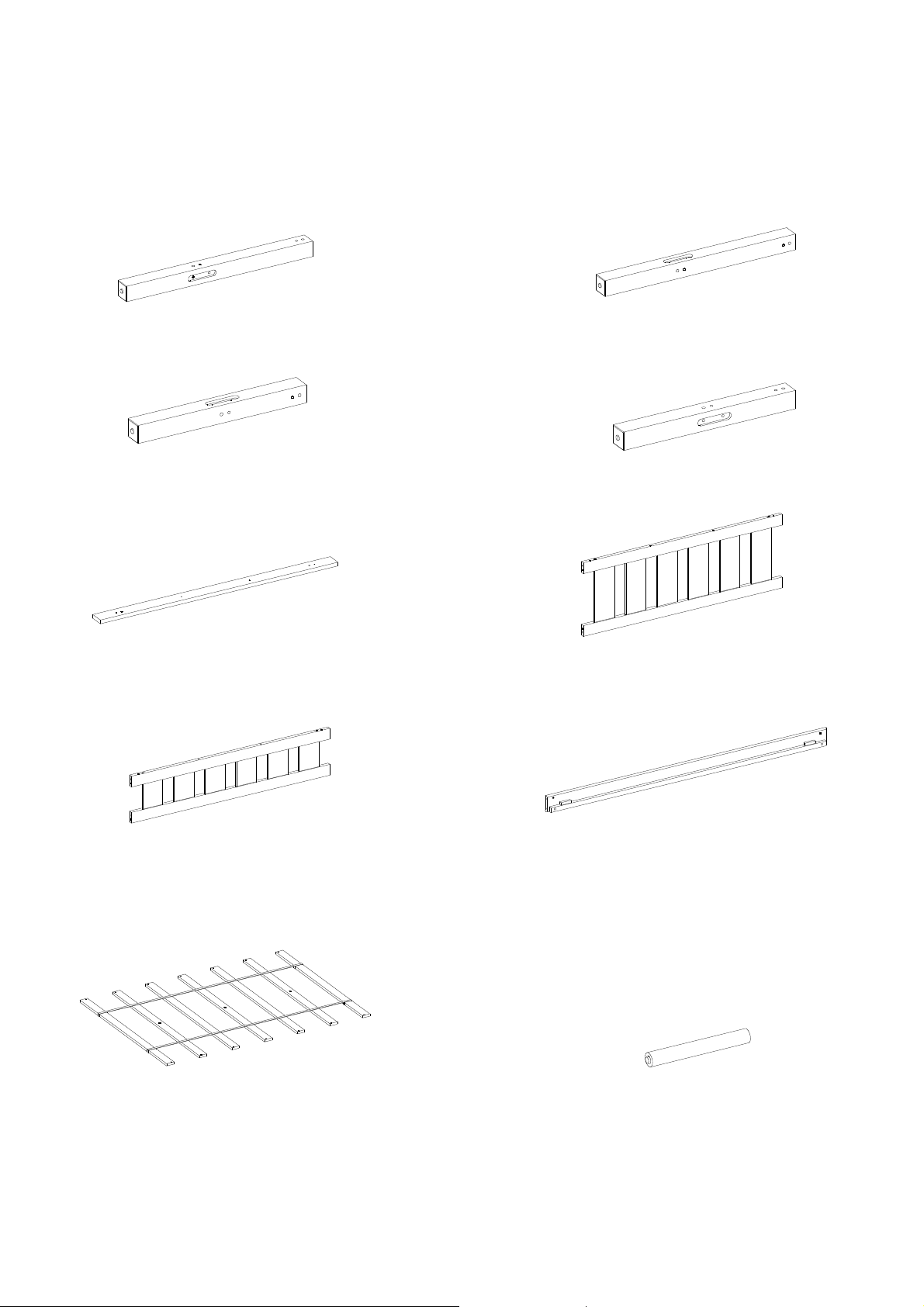

Please read completely through the instructions and verify that all listed parts and hardware are present
before beginning assembly.

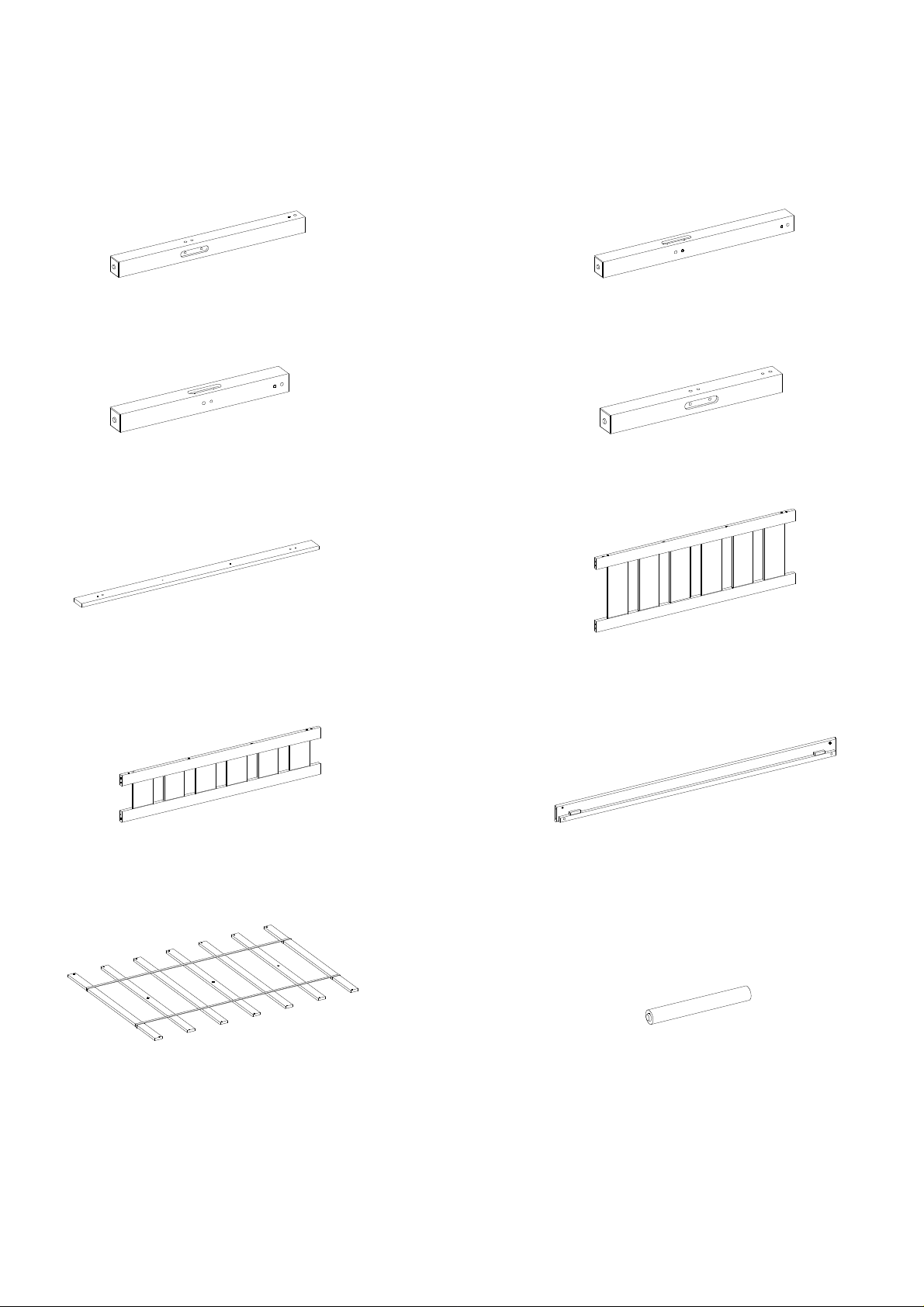

A- Headboard Right Post (Qty. 1) B- Headboard Left Post (Qty. 1)
C- Footboard Right Post (Qty. 1) D- Footboard Left Post (Qty. 1)
E- Cap Rail (Qty. 2) F- Headboard Cross Assembly (Qty. 1)
G- Footboard Cross Assembly (Qty. 1) H- Mattress Side Rail (Qty. 2)
I- Mattress Support Slats (Qty. 1) J- Slat Support with Leveler (Qty. 3)
Parts and Hardware List
2
Page 3

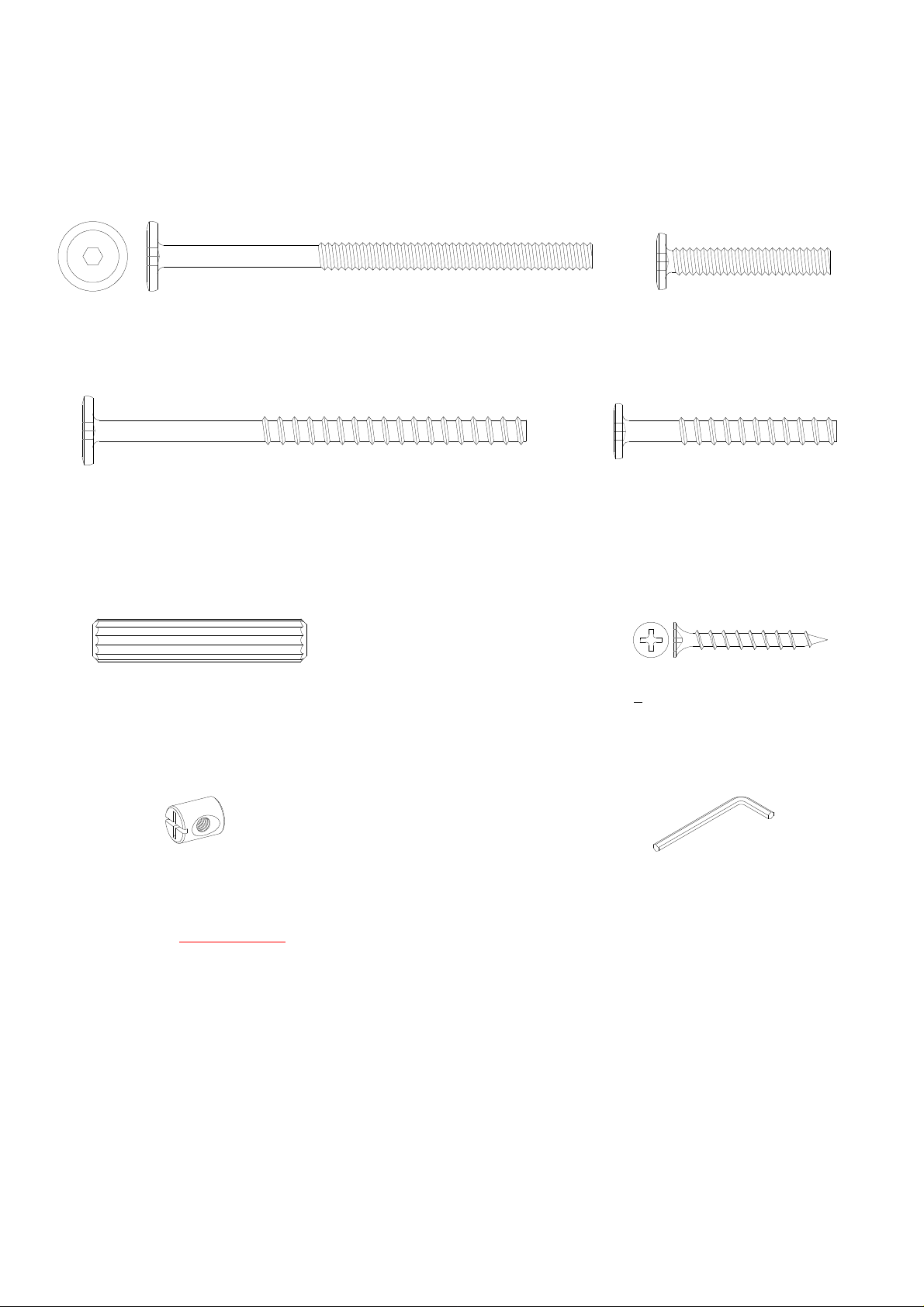

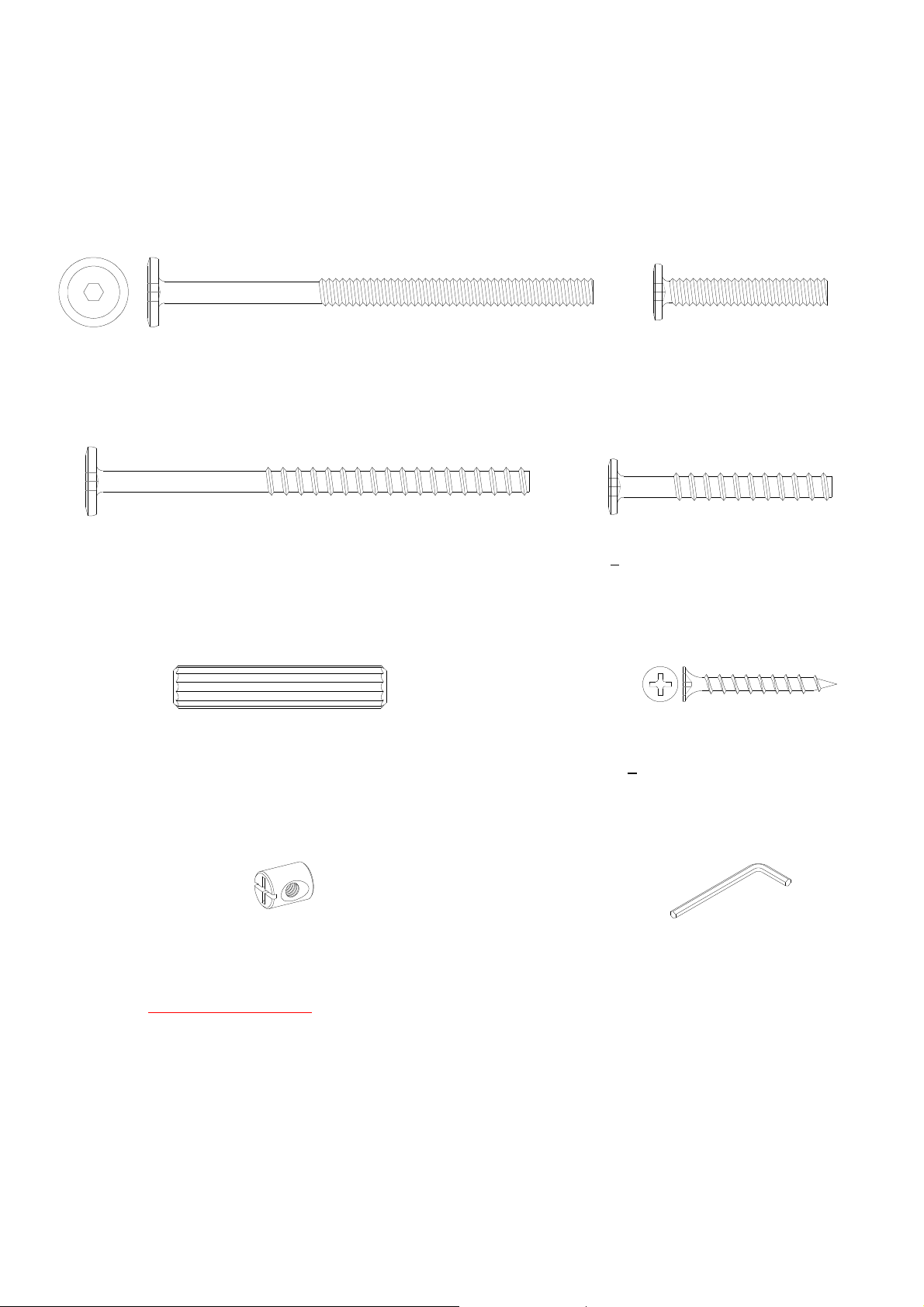

Parts and Hardware List
Please read completely through the instructions and verify that all listed parts and hardware are present
before beginning assembly.
(1) 1/4” x 100 mm Bolt (2) 1/4” x 38 mm Bolt
(Qty. 8+1 extra) (Qty. 3+1 extra)
(3) Ø6.5 mm x 100 mm Tapping Bolt (4) Ø6.5 mm x 48 mm Tapping Bolt
(Qty. 8+1 extra) (Qty. 8+1 extra)
(5) Ø10 x 50 mm Wood Dowel (6) Ø4 mm x 35 mm Screw
(Qty. 12+1 extra) (Qty. 14+1 extra)
(7) Barrel Nut (Qty. 8+1 extra) Hex Wrench (Qty. 1)
Tools required: Hex wrench (provided) and Phillips screwdriver (not provided).
3
Page 4
ASSEMBLY INSTRUCTIONS
1. Locate one Cap Rail (E) on a level and protected surface with the holes facing up.
Ø6.5 mm x 48 mm Tapping Bolt
(8 used in this step)
④
Ø10 x 50 mm Wood Dowel
(4 used in this step)
⑤

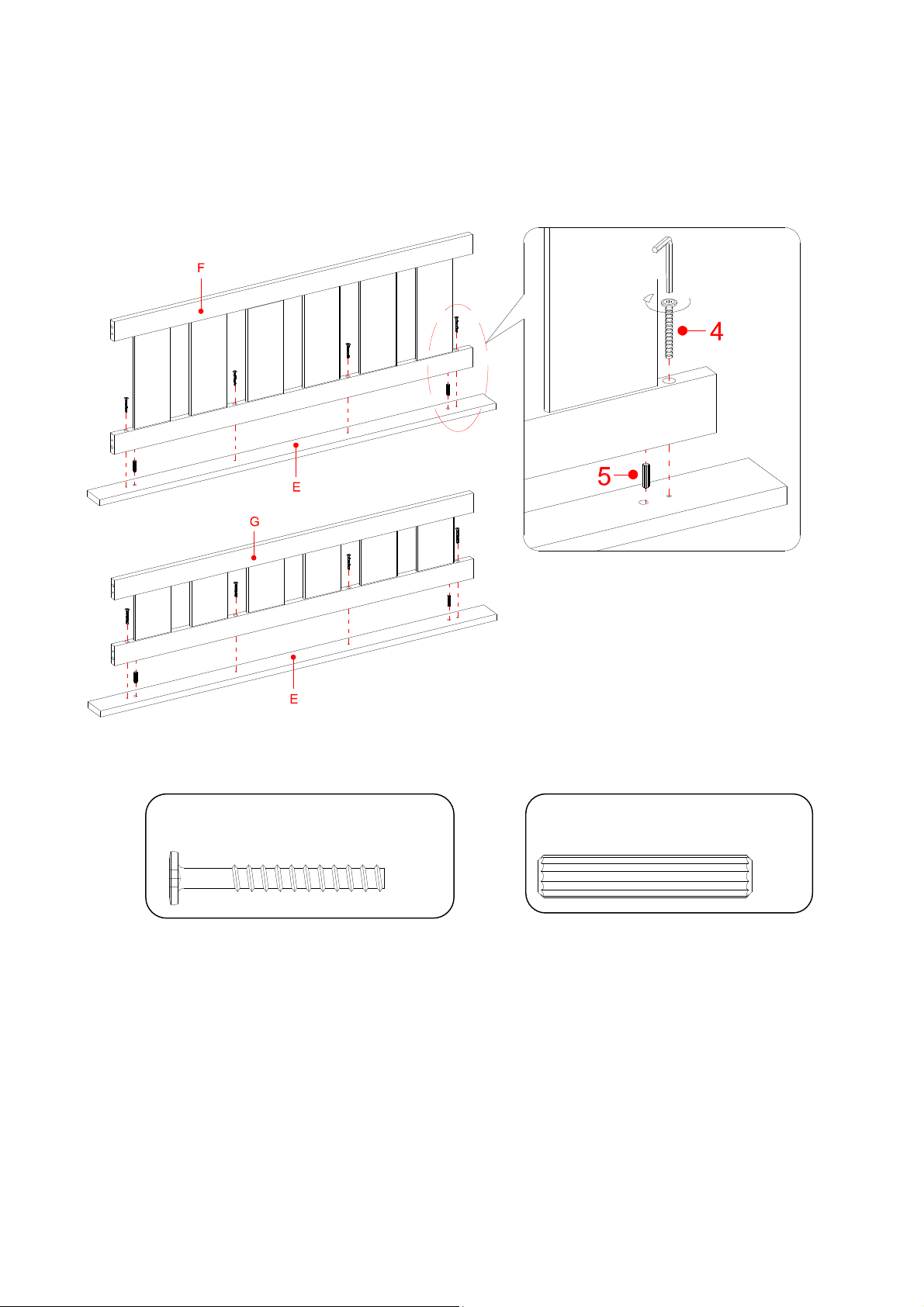

2. Insert two 50 mm Wood Dowels (5) into the large holes of the Headboard Cross Assembly (F) and attach
it to the Cap Rail (E) using four 48 mm Tapping Bolts (4). Securely tighten the bolts with the enclosed
hex wrench.
3. Repeat the same procedure to combine the Footboard Cross Assembly (G) with the other Cap Rail (E).
4
Page 5
ASSEMBLY INSTRUCTIONS

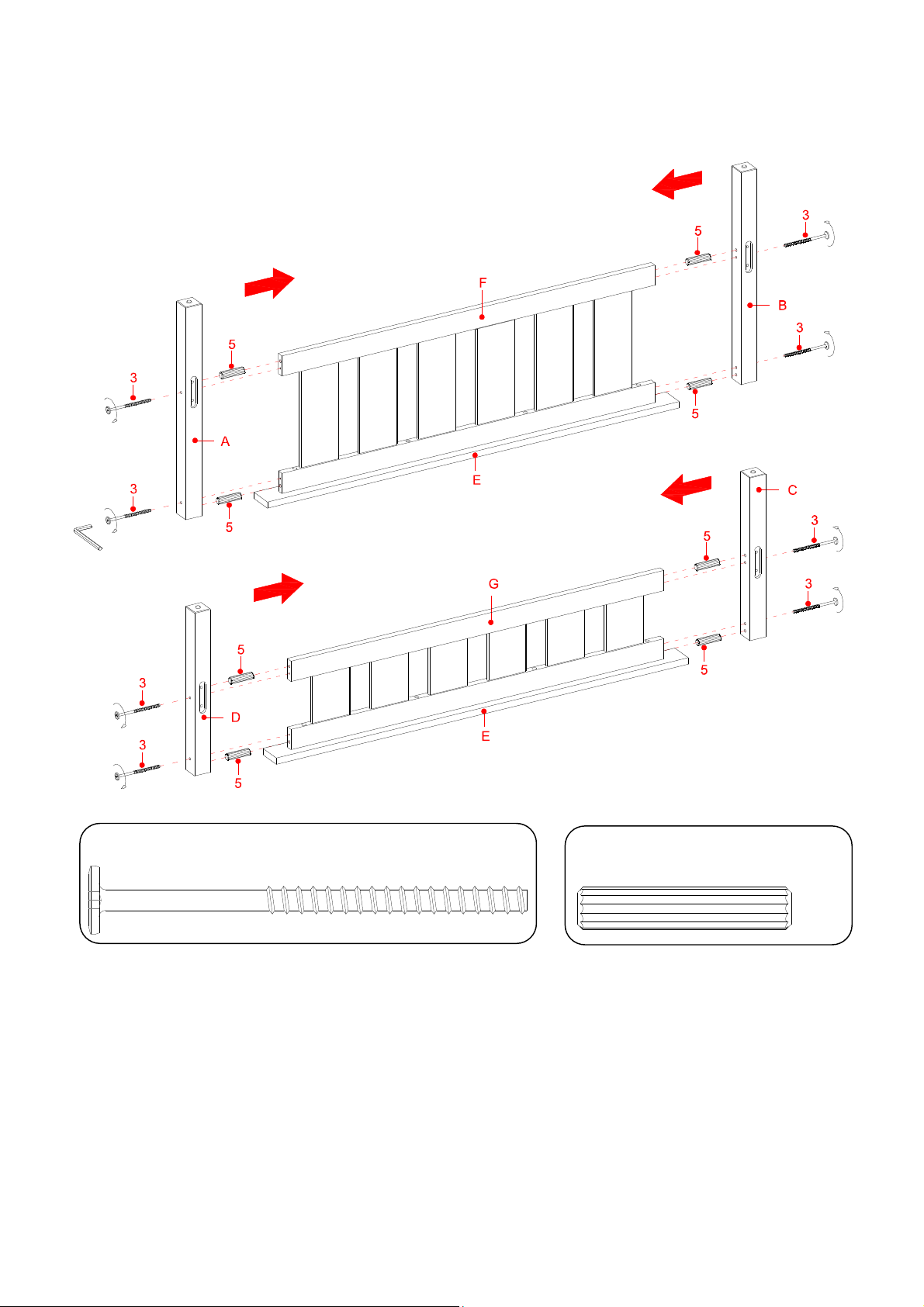

4. Insert four 50 mm Wood Dowels (5) into the large holes of Headboard Cross Assembly (F) at both ends.
Align and attach Headboard Posts (A and B) to the Cross Assembly (F) with four 100 mm Tapping Bolts
(3). Tighten the bolts with the enclosed hex wrench.
5. Combine the Footboard Cross Assembly (G) with the Footboard Posts (C and D) together with four 50
mm Wood Dowels (5) and four 100 mm Tapping Bolts (3).
Ø6.5 mm x 100 mm Tapping Bolt
(8 used in this step)
③
Ø10 x 50 mm Wood Dowel
(8 used in this step)
⑤
5
Page 6
ASSEMBLY INSTRUCTIONS
①

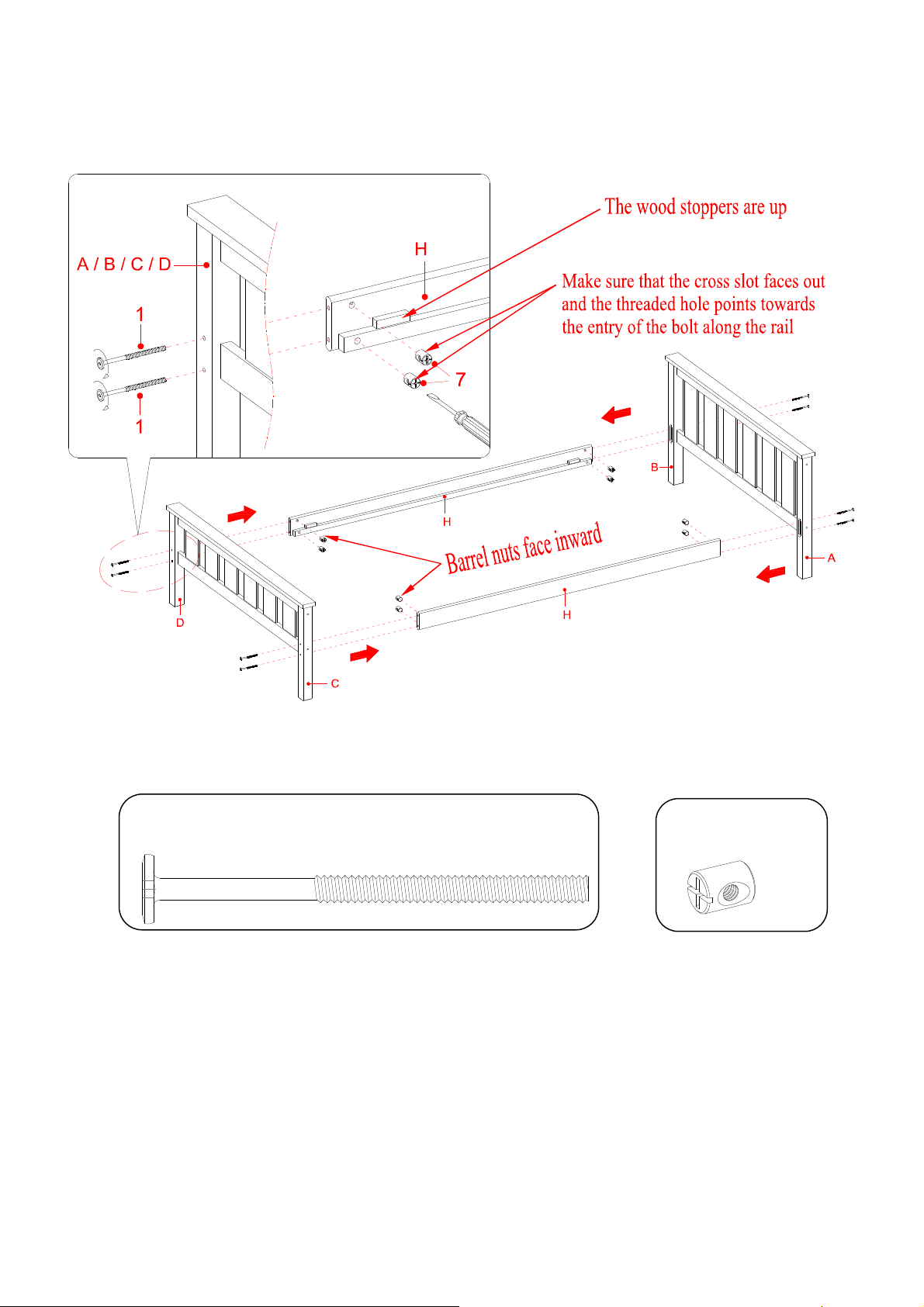

6. Insert two Barrel Nuts (7) into each end of the Mattress Side Rails (H). Be sure that the cross slot on the
Barrel Nut faces out and the threaded hole points towards the entry of the bolt along the rail.
7. Bolt two Mattress Side Rails (H) between the assembled headboard and footboard by using the 100 mm
Bolts (1) through the drilled holes on the posts and screw into the Barrel Nuts (7) in the Mattress Side
Rails (H). Make sure that the wood stoppers attached to the Mattress Side Rail for slats are up and face
inward.
1/4” x 100 mm Bolt
(8 used in this step)
Barrel Nut
(8 used in this step)
⑦
6
Page 7
ASSEMBLY INSTRUCTIONS

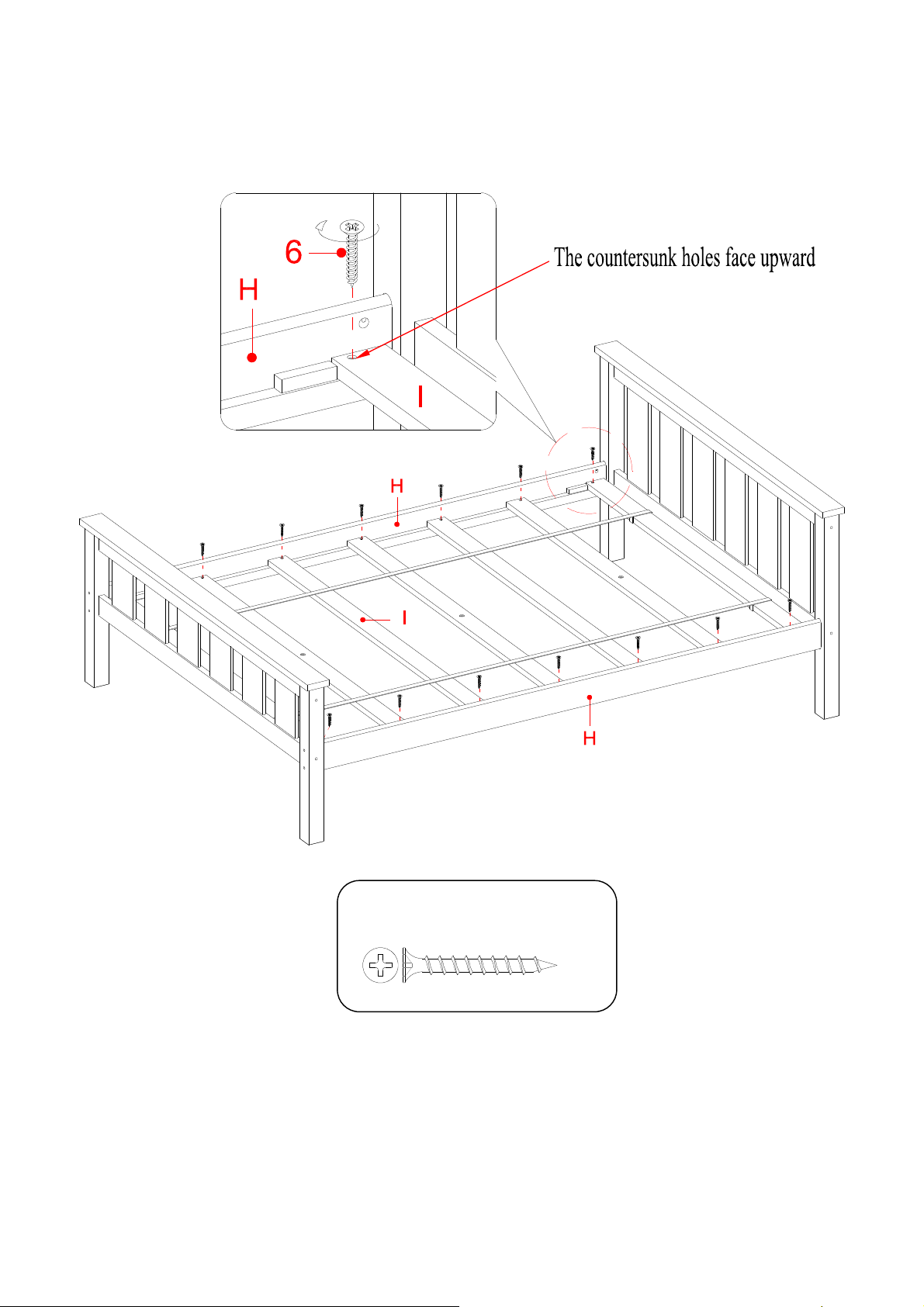

8. Lay out Mattress Support Slats (I) onto the strips on the Mattress Side Rails (H). Make sure that the end
slats located close to the Lower Posts. Insert and screw the 35 mm Screws (6) into the countersunk holes
on each slat. Tighten the screws using a Phillips screwdriver.
Ø4 mm x 35 mm Screw
(14 used in this step)
⑥
7
Page 8
ASSEMBLY INSTRUCTIONS
1/4” x 38 mm Bolt
(3 used in this step)

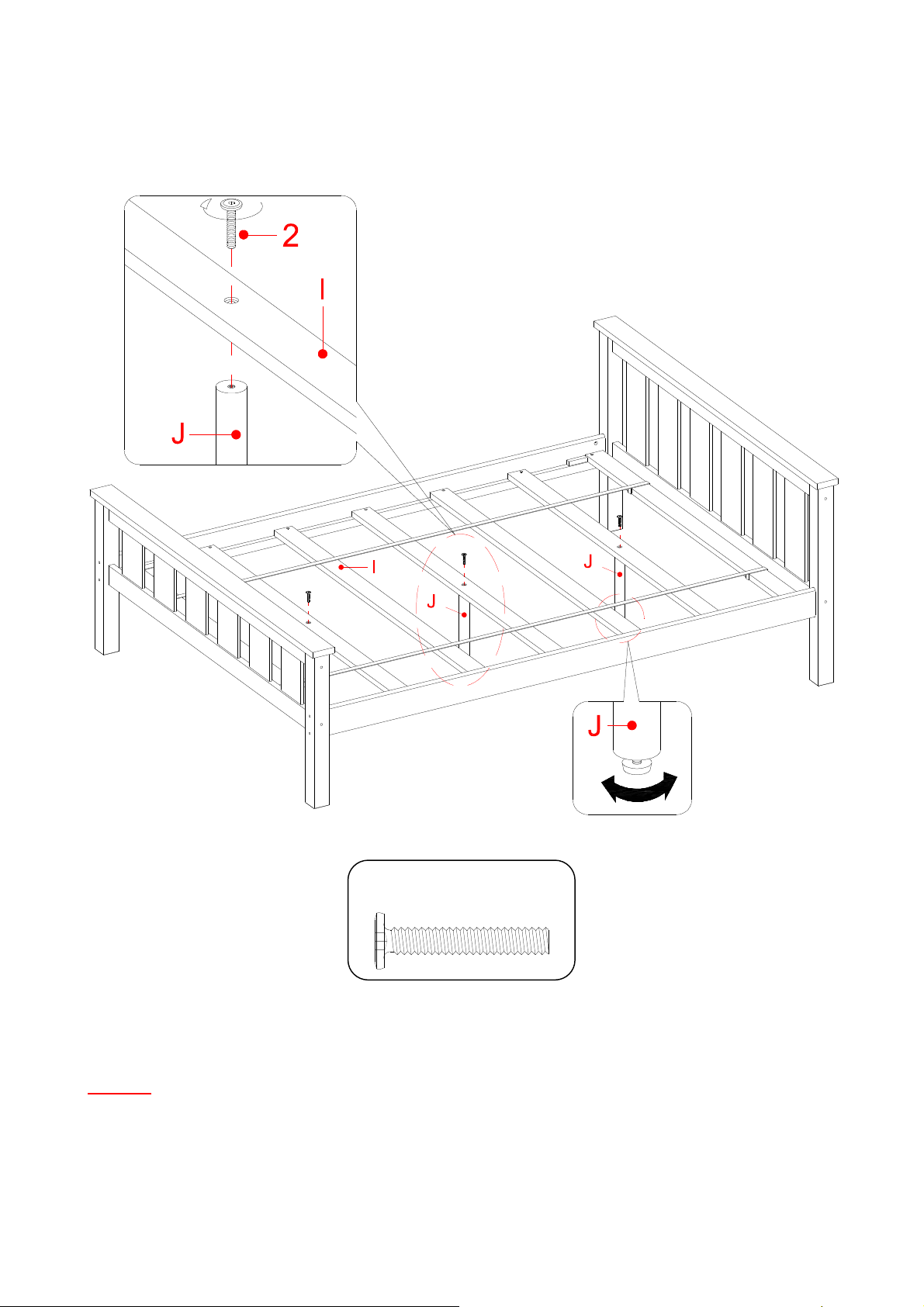

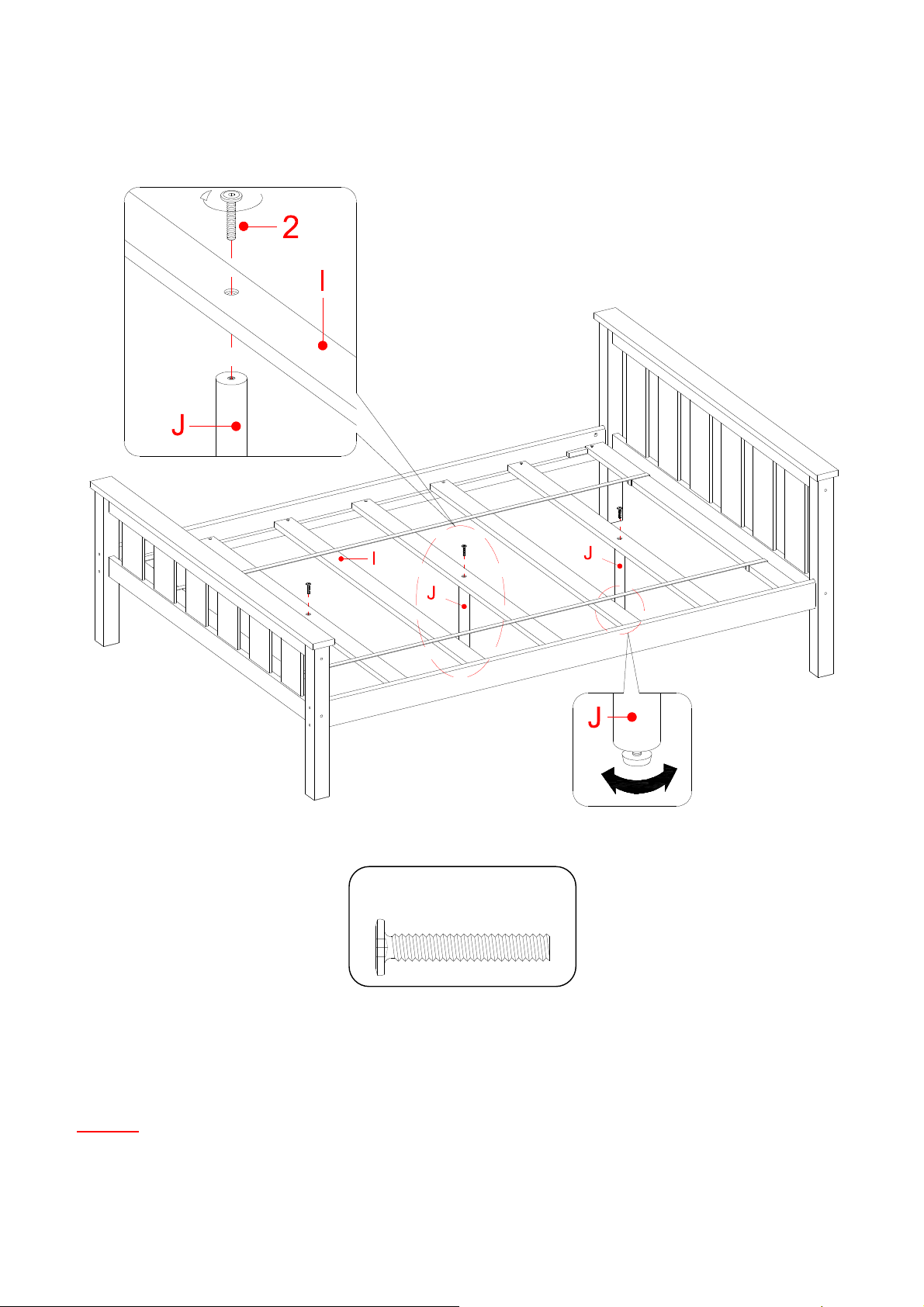

9. Attach three Slat Supports (J) to the Mattress Support Slats (I) with three 38 mm Bolts (2).
②
10. Set the adjustable Floor Leveler underneath each Slat Support (J) to the correct height.
NOTE: Use only mattress which is 74 in. (1.88 m) to 75 in. (1.90 m) long and 52 ½ in. (1.33 m)
to 53 ½ in. (1.36 m) wide on the bed.
8
Page 9
Care and Maintenance
Use a soft, clean cloth that will not scratch the surface when dusting.
Use of furniture polish is not necessary. Should you choose to use polish, test first in an
inconspicuous area.
Using solvents of any kind on your furniture may damage the finish.
Never use water to clean your furniture as it may cause damage to the finish.
Always use coasters under beverage glasses and flowerpots.
Liquid spills should be removed immediately. Using a soft, clean cloth, blot the spill gently. Avoid
rubbing.
Always use protective pads under hot dishes and plates. Heat can cause chemical changes that may
create spotting within the furniture finish.
In the event that your furniture is stained or otherwise damaged during use, we recommend that
you call a professional to repair your furniture.
Check bolts/screws periodically and tighten them if necessary.
Further Advice about Wood Furniture Care
It is best to keep your furniture in a climate controlled environment. Extreme temperature and
humidity changes can cause warping, shrinking and splitting of wood. It is advised to keep furniture
away from direct sunlight as may damage the finish.
Proper care and cleaning at home will extend the life of your purchase. Following these important and
helpful tips will enhance your furniture as it ages.
We hope you enjoy your purchase for many years.
Thank you for your purchasing!
QUALITY GUARANTEE
We are confident that you will be delighted with your Whalen Furniture purchase.
Should this product be defective in workmanship or materials or fail under normal use, we will repair
or replace it for up to one (1) year from date of purchase. Every Whalen Furniture product is designed
to meet your highest expectations. We guarantee that you will immediately see the value of our fine
furniture.
This warranty gives you specific legal rights and you may also have other rights which vary from State
to State.
Customer Service: 866-942-5362
8:30 a.m. - 4:30 p.m., PST, Monday to Friday
www.whalenstyle.com
9
Page 10
Page 11
NÚMERO de LOTE:
FECHA de COMPRA: / /
Cama matrimonial Kane
Serie #
BH18-084-096-19 Moca
# BH18-084-096-20 Blanco
# BH18-084-096-21 Gris
ENSAMBLE REQUERIDO POR ADULTOS
Si tiene alguna pregunta relacionada con el montaje o si faltan piezas, NO devuelva este producto al
establecimiento donde lo adquirió. Por favor llame a nuestro número de servicio al cliente y tienen
sus instrucciones y lista de piezas listo para proporcionar el nombre del modelo, el nombre o el
número de parte de la fábrica:
866-942-5362
Hora estándar del Pacífico: 8:30 am - 4:30 pm, de Lunes - Viernes
O visite nuestro sitio web las 24 horas del día, 7 días a la semana para recibir asistencia del producto
en www.whalenstyle.com
O por correo electrónico su petición a [email protected]
ESTE INSTRUCTIVO CONTIENE INFORMACION IMPORTANTE DE SEGURIDAD.
POR FAVOR LEA Y MANTENGA PARA USO FUTURO.
Fecha 2018-11-16 Rev. 0001-A
Page 12
Partes y lista de artículos de ferretería
Por favor, lea las instrucciones por completo y verifique que todas las partes y artículos de ferretería
listadas estén incluidas antes de iniciar el ensamblaje.
A- Poste derecho cabecera (Cant. 1) B- Poste izquierdo cabecera (Cant. 1)
C- Poste derecho piecera (Cant. 1) D- Poste izquierdo piecera (Cant. 1)
E- Tapa de riel cama (Cant. 2) F- Ensamble de cabecera cama (Cant. 1)
G- Ensamble de piecera cama (Cant. 1) H- Riel de cama (Cant. 2)
I- Soporte de colchón cama (Cant. 1) J- Soporte con nivelador (Cant. 3)
2
Page 13
Partes y lista de artículos de ferretería
Por favor, lea las instrucciones por completo y verifique que todas las partes y artículos de ferretería
listadas estén incluidas antes de iniciar el ensamblaje.
(1) Perno de 1/4” x 100 mm (2) Perno de 1/4” x 38 mm
(Cant. 8+1 extra) (Cant. 3+1 extra)
(3) Perno de Ø6.5 mm x 100 mm (4) Perno de Ø6.5 mm x 48 mm
(Cant. 8+1 extra) (Cant. 8+1 extra)
(5) Clavija de madera Ø10 x 50 mm (6) Perno de Ø4 mm x 35 mm
(Cant. 12+1 extra) (Cant. 14+1 extra)
(7) Tuerca barril (Cant. 8+1 extra) Llave hexagonal (Cant. 1)
Herramienta requerida: Llave hexagonal (proveida) y desarmador estrella (no proveido).
3
Page 14
INSTRUCTIVO DE ENSAMBLAJE
1. Busque una tapa de riel cama (E) sobre una superficie plana y protegida con los orificios hacia arriba.
Perno de Ø6.5 mm x 48 mm
(8 usados en este paso)
④
Clavija de madera Ø10 x 50 mm
(4 usados en este paso)
⑤

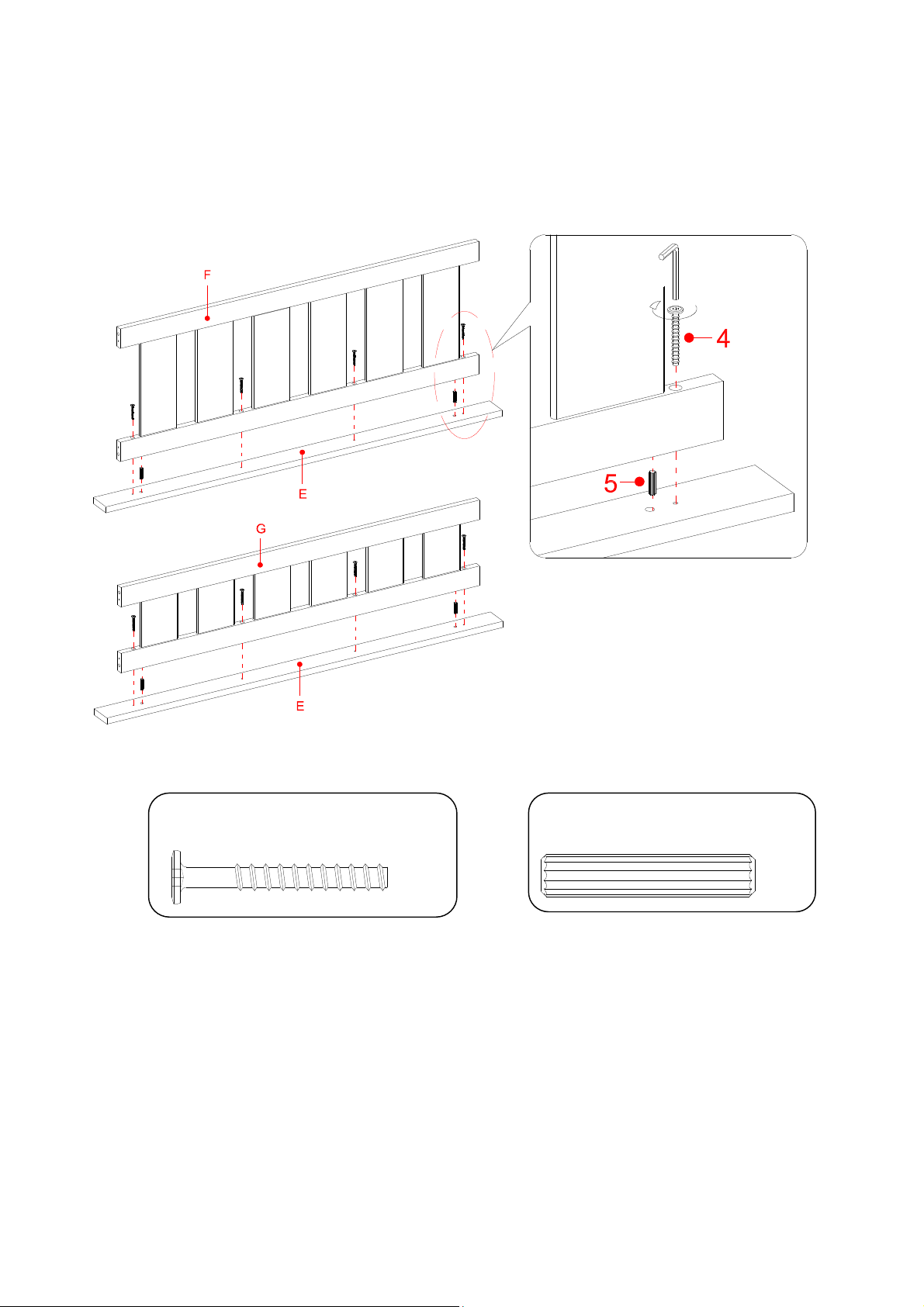

2. Inserte dos clavijas de 50 mm de madera (5) en los agujeros grandes del ensamble de cabecera cama (F) y
adjuntarlo a la tapa de riel (E) utilizando cuatro pernos de 48 mm (4). Apriete bien los pernos con la llave
hexagonal incluida.
3. Repita el mismo procedimiento para combinar el ensamble de piecera cama (G) con la otra tapa de riel
cama (E).
4
Page 15
INSTRUCTIVO DE ENSAMBLAJE
4. Inserte cuatro clavijas de 50 mm de madera (5) en los agujeros grandes del ensamble de cabecera cama
(F) en ambos extremos. Alinear y colocar un poste de cabecera cama (A y B) al ensamble de cabecera (F)
con cuatro pernos de 100 mm (3). Apriete los pernos con la llave hexagonal incluida.
5. Combinar el ensamble de piecera cama (G) con los postes de piecera cama (C y D), con las cuatro
clavijas de 50 mm de madera (5) y cuatro pernos de 100 mm (3).
Perno de Ø6.5 mm x 100 mm
(8 usados en este paso)
③
Clavija de madera Ø10 x 50 mm
(8 usados en este paso)
⑤
5
Page 16
INSTRUCTIVO DE ENSAMBLAJE
①

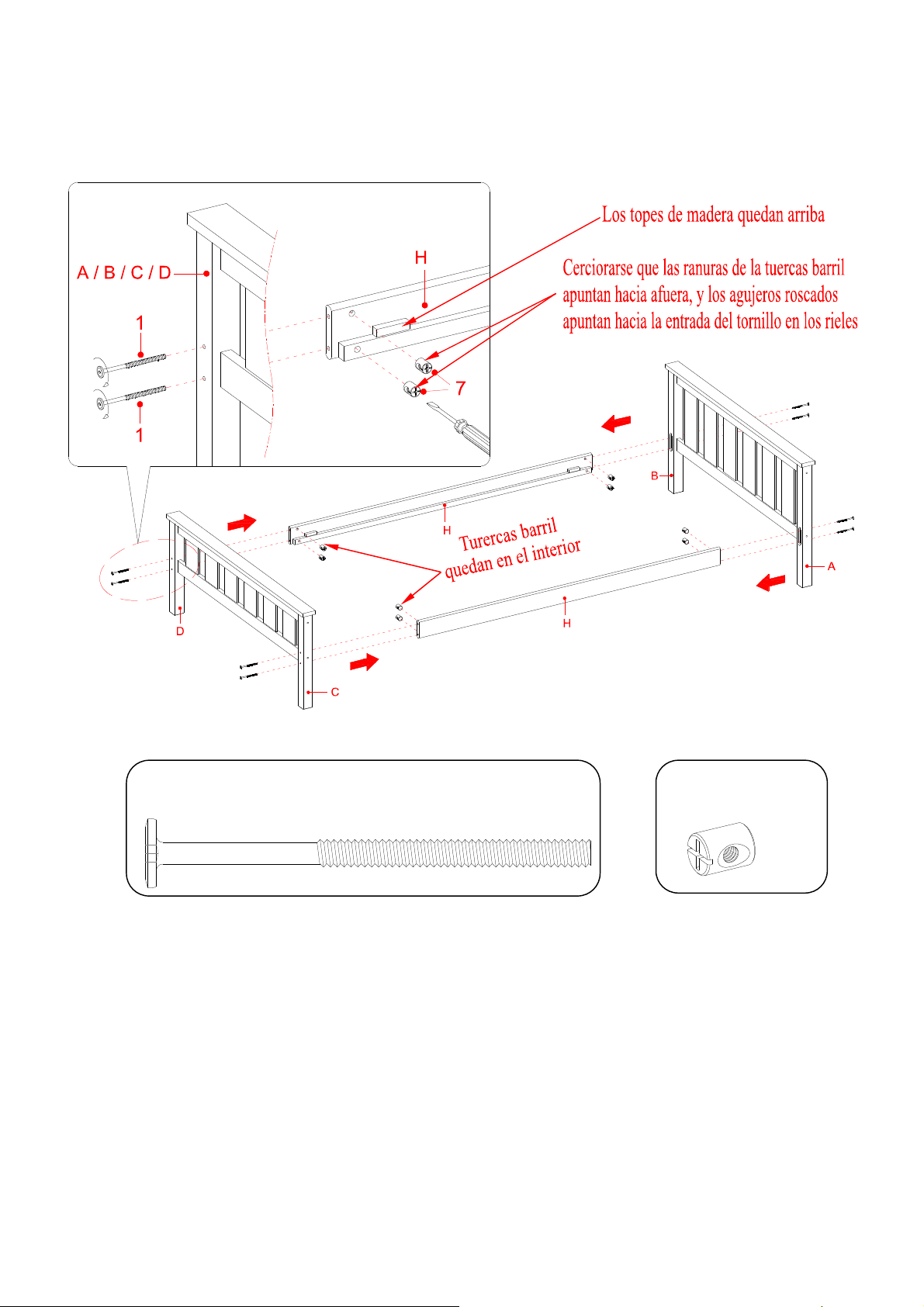

6. Inserte dos tuercas barril (7) en cada extremo de los rieles de cama (H). Asegúrese de que la ranura de la
cruz en la tuerca cilíndrica se enfrenta hacia afuera y el orificio roscado apunta hacia la entrada del perno
a lo largo del riel.
7. Fije dos rieles de cama (H) entre la cabecera de cama y la piecera con los pernos de 100 mm (1) a través
de los agujeros perforados en los postes y fije en las tuercas barril (7) en los rieles de cama (H).
Asegúrese de que las molduras esquina de madera unidas al riel están arriba y hacia adentro.
Perno de 1/4” x 100 mm
(8 usados en este paso)
Tuerca barril
(8 usados en este paso)
⑦
6
Page 17
INSTRUCTIVO DE ENSAMBLAJE

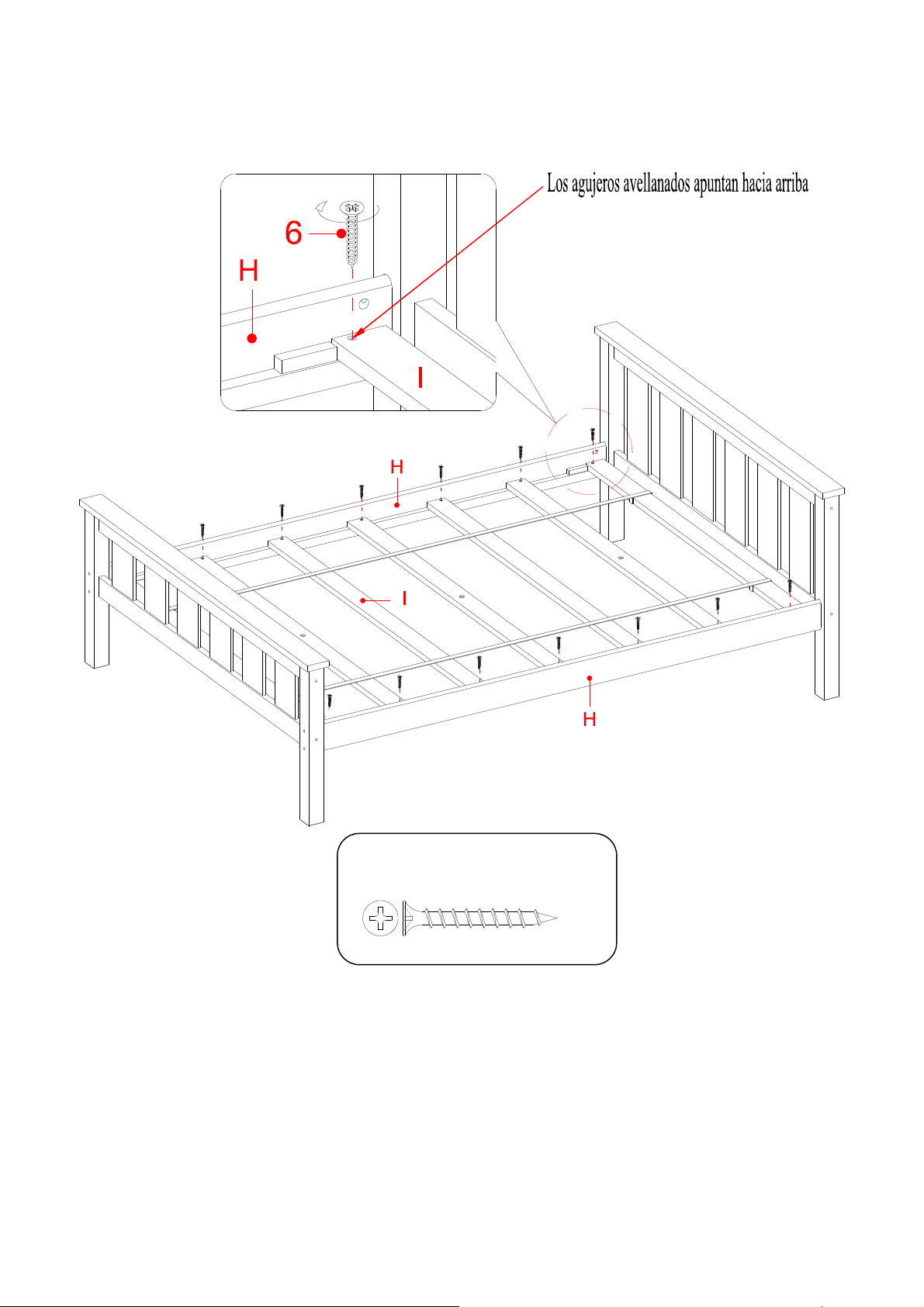

8. Descanse el soporte de colchón cama (I) en las molduras esquina de los rieles (H). Asegúrese de que las
molduras esquina esten cerca de los postes. Inserte y fije los pernos de 35 mm (6) en los agujeros
avellanados en cada soporte. Apriete los pernos con un desarmador estrella.
Perno de Ø4 mm x 35 mm
(14 usados en este paso)
⑥
7
Page 18
INSTRUCTIVO DE ENSAMBLAJE
9. Adjuntar tres soportes con nivelador (J) a los soportes del colchón (I) con tres pernos de 38 mm (2).
Perno 1/4” x 38 mm
(3
usados en este paso
)
②
10. Ajuste el nivelador de la pata ajustable debajo de la pata (J) a la altura correcta.
NOTA: Utilice sólo colchón, que es de 74 pulgadas (1,88 m) a 75 pulgadas (1,90 m) de largo y
52 ½ pulgadas (1,33 m) a 53 ½ pulgadas (1,36 m) de ancho en la cama.
8
Page 19
Mantenimiento y cuidados
Use una toalla suave y limpia para evitar daños y rayaduras.
Uso de cera para pulir muebles no es necesario. Si desea usar cera cheque en un área que no sea
visible para revisar su funcionamiento.
Usar solventes de cualquier tipo puede dañar el acabado del mueble.
Nunca use agua para limpiar la unidad, ya que le puede dañar el acabado.
Siempre utilice protección para vasos cuando ponga sobre la unidad.
Líquidos derramados deben limpiarse inmediatamente, con una toalla suave evitando tallar.
Siempre utilizar protectores en caso de poner cosas calientes. El calor puede provocar una reacción
química en el acabado y dañarlo.
En caso que su unidad sea manchada durante el uso le recomendamos hablar a un profesional para
que le ayude.
Revisar los pernos y tornillos periódicamente y apriételos si es necesario.
Más recomendaciones para el cuidado de su mueble
Es lo mejor mantener la unidad en una area de clima controlado. Temperatura extrema y cambios de
humedad pueden causar cambios como partes pandas, molduras que se contraigan o que la madera se
raje. Es recomendable mantener la unidad lejos del sol directo ya que puede dañar el acabado.
Cuidados adecuados y limpieza pueden extender la vida útil de su unidad. Siga estás recomendaciones
y mantendrá su mueble en buenas condiciones de uso por muchos años.
Esperamos que disfrute su mueble por muchos años.
¡Gracias por su compra!
GARANTIA DE CALIDAD
Nosotros estamos seguros que Usted se encontrará feliz con la compra de esté producto.
Si este producto tiene algun defecto de ensamblado o material o si tiene alguna falla en uso normal,
Nosotros lo repararemos o lo re-emplazaremos hasta por un año à partir de la fecha de compra. Todo
producto es diseñado para alcanzar sus expectativas más altas. Nosotros le garantizamos que
inmediatamente podrá ver el valor de nuestra mercancía de la más alta calidad.
Está garantía le proporciona derechos legales específicos y tal vez tenga otros derechos que varían de
Estado a Estado.
Servicio al cliente: 866-942-5362
8:30 a.m. - 4:30 p.m., PST, Lunes a Viernes
www.whalenstyle.com
9
Page 20
Loading...
