Betec 8003003 Installation Instructions [de]

Parking Lock)

INSTALLATION ANBRIEF INSTRUCTION)

CWZSE Solar Art.-Nr./Part No,: 8003003

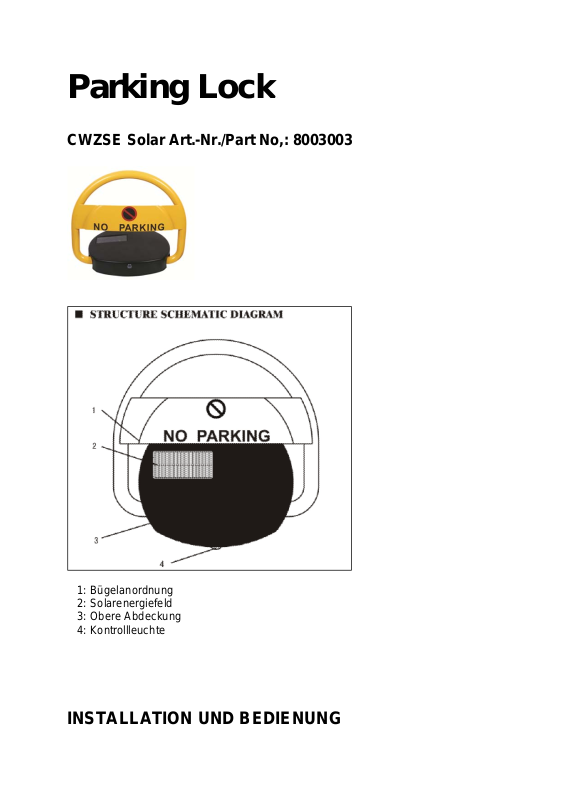

1: Bügelanordnung
2: Solarenergiefeld
3: Obere Abdeckung
4: Kontrollleuchte

INSTALLATION UND BEDIENUNG

(KURZANLEITUNG)

Installation:

1. Position: Es empfiehlt sich den Parking Lock in der Mitte des Parkplatzes zu installieren.

2. Das Gerät sollte auf ebenem und trockenem Untergrund wie z.B. Asphalt installiert
werden. Mit dem mitgelieferten Schlüssel die obere Abdeckung des Antriebsgehäuses öffnen
und abheben. Den unteren Teil des Antriebsgehäuses mit den drei im Lieferumfang
enthaltenen Schrauben an den vorgesehenen Stellen im Boden verankern.

3. Vor Erstbenutzung des Parking Lock, die Batterie mindestens 10 Stunden laden. Hierzu
die Batterie aus der Halterung nehmen, das Verbindungskabel vom Antriebsanschluss lösen
(losschrauben), mit dem mitgelieferten Netzadapterkabel verbinden und an eine
Stromsteckdose anschließen. Nach etwa 10 Stunden Ladezeit, kann die Batterie wieder auf
die gleiche Weise in die Halterung eingesetzt werden. Die obere Abdeckung wieder auf den
unteren Teil des Antriebsgehäuses aufsetzen und anschließend verriegeln. Achtung, nur im
verriegelten Zustand ist das Gerät funktionsfähig. Den Schlüssel abziehen, das Parking Lock
ist jetzt einsatzbereit.
In der Regel ist die Aufladung durch Solarenergie ausreichend. Die Funktionsdauer der
solarbetriebenen Batterie ist abhängig vom Solareinfluss. Falls die Batterie an Stärke verliert
bzw. keine Funktion mehr aufweist, ist die Batterie erneut an der Stromsteckdose
aufzuladen.

Bedienung:

1. Durch Betätigung der zwei oberen Bedienungsknöpfe der Fernbedienung lässt sich der
Bügel

vorne angebrachte Kontrollleuchte angezeigt. Die Reichweite der Infrarot­Fernbedienung beträgt ca. 5 Meter. Ihr Parking Lock kann also bequem aus dem
Fahrzeug bedient werden.

2. Falls ein Unbefugter versuchen sollte, den Bügel manuell herunterzudrücken, wird
sobald der Bügel sich in waagrechter Position befindet, für kurze Zeit ein Alarmsignal
ausgelöst und der Bügel stellt sich automatisch wieder auf. Somit ist sicher gestellt,
dass kein Unbefugter den Parkplatz benutzen kann.

3. Die Batteriefunktion ist je nach Häufigkeit der Benutzung über einen längeren
Zeitraum gewährleistet. Bei Nachlassen der Batteriefunktion ist gegebenenfalls eine
erneute Aufladung an der Stromsteckdose erforderlich.

Anlernen der Fernbedienung, um mehr als ein Parking Lock mit
nur einer Fernbedienung zu betätigen

1. Öffnen Sie die schwarze Abdeckung

2. Nehmen Sie die Batterie heraus

3. Öffnen Sie die weiße luftgeschützte Klappe

4. Installieren Sie die Batterie

5. Öffnen Sie die weiße Box

6. Drücken Sie den kleinen schwarzen Knopf, bis das Licht 3-mal blinkt, um die vorherige
Einstellung zu löschen.

7. Drücken Sie den kleinen schwarzen Knopf noch einmal bis das Licht 3-mal blinkt. Drücken
Sie gleichzeitig den A Knopf, wenn das Licht zum zweiten Mal blinkt.

hoch- und herunterfahren. Die Betätigung des Bügels wird auch durch die

8. Nun können Sie mit einer Fernbedienung zwei Parking Locks bedienen. Um weitere
Parking Locks anzulernen, wiederholen sie die Schritte 1-7.

Der Lieferung einer Extra Fernbedienung Art.-Nr.: 8003004, ist eine ausführlich
bebilderte Anleitung beigefügt.

Struktur & Merkmale

1. Antrieb / Driving unit

2. Schneckengetriebeeinheit / Worm gear case unit

3. Elektrische Einheit / Electric machine

4. Steckplatine / Breadboard

5. Gehäuse / Box unit

6. Batterie / Battery

7. Kipparm / Rocking arm

8. Alarm

9. Anschlussbuchse für die Batterie / Attaching socket for the battery

Teileauflistung / Parts Listing

1 Parking Lock Gehäuse mit Bügel / Parking Lock with bail 1 PCS
2 Netzadapter-Ladegerät / Power Adapter-Battery charger 1 PCS
3 Fernbedienung / Remote control 2 PCS
4 Verankerungsschrauben / Expansion bolts 3 PCS
5 Batterie / Battery 1 PCS
6 Bedienungsanleitung / Instruction manual 1 PCS
