Best Tools LM1642A User Manual [no, sv]

Download

Page 1

SvenskaGräsklippare LM1642A

LM1642A Varenr.540644

Lawn Mover

Gräsklippare

Gressklipper

Manual Bruksanvisning Bruksanvisning

540644 manual 03-03-06 15:23 Side 1

Page 2

SvenskaGräsklippare LM1642A

NorskGressklipper LM1642A

TEKNISKE DATA

Type LM1642A Effekt, motor 1600 W Spenning 230V~50 Hz Arbeidshastighet, verktøy ca 2800 o/min Klippebredde 42 cm Justerbare gresslengder 8 Kap. gressoppsamler 55 ltr. Skjæreblad 42 cm Lydstyrke 82 dB(A) Garanter støynivå 92 dB(A) Vibrasjonsnivå 2,53 ms

Beskyttelsesrating 1PX4 Art. no 540644

PAKKENS INNHOLD

Best Tools LM1642A elektrisk gressklipper Gressoppsamler Bæreramme for gressoppsamler 2 x nedre håndtak 2 x skruer for nedre håndtak (festes til klipperens karosseri) Øvre håndtak (festet til klipperen med strømkabel) 2 x festebolter og- hjul for håndtak Kabelklips Fastnøkkel for justering av skjæreblad Kabelholder

SIKKERHETSINSTRUKSER

FARE! Les alle instrukser. Hvis de følgende instrukser ikke overholdes kan dette medføre elektrisk støt, brannfare og/eller alvorlige personskader. Betegnelsen “elektroverktøy” i alle de følgende advarslene henviser til ditt strømdrevne (kabel) eller batteridrevne (trådløse) elektroverktøy.

TA VARE PÅ DISSE INSTRUKSENE: Arbeidsområde

• Hold arbeidsområdet rent og godt opplyst. Uryddige

og dårlig opplystearbeidsforhold leder til ulykker.

• Bruk ikke elektroverktøy i eksplosive omgivelser, som

i nærheten av brennbare væsker, gasser eller støv. Elektroverktøy produserer gnister som kan antenne støv eller gass.

• Hold barn og tilskuere på avstand mens du jobber

med elektroverktøy. Dersom du blir distrahert kan du miste kontrollen over verktøyet.

Elektrisk sikkerhet

• Elektroverktøy må bare plugges til riktig strømuttak.

Modifiser aldri kontakten. Bruk aldri adapterkontakter med jordet elektroverktøy. Umodifiserte kontakter og egnede strømuttak vil minske faren for støt.

• Unngå fysisk kontakt med jordede overflater som rør,

radiatorer, komfyrer og kjøleskap. Risikoen for elektriske støt øker dersom kroppen din er jordet.

• Utsett ikke elektroverktøy for regn eller fuktige

forhold. Hvis vann trenger inn i et elektroverktøy vil det øke risikoen for elektriske støt.

• Skad ikke strømkabelen. Kabelen må aldri brukes til å bære, løfte eller trekke ut kontakten på elektroverktøyet. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler. En skadet eller sammenfiltret strømkabel øker risikoen for elektriske støt.

• Når du bruker et elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektriske støt.

Personlig sikkerhet

• Vær påpasselig, følg med på det du jobber med, og bruk sunn fornuft når du bruker elektroverktøy. Bruk ikke elektroverktøy når du er trett, eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøy kan medføre personskade.

• Bruk verneutstyr. Bruk alltid vernebriller. Bruk av verneutstyr som hjelm, glisikre sko, støvmaske eller hørselsvern i henhold til gjeldende forhold vil redusere risikoen for personskade.

• Unngå at verktøyet starter ved uhell. Pass på at det er avslått før strøm kobles til. Elektroverktøy som bæres med med fingeren på bryteren, eller tilkobles strøm når det er slått på, kan føre til ulykker.

• Fjern justeringsverktøy eller skiftnøkler før du starter elektroverktøyet. En skiftnøkkel eller annet verktøy som er festet til en roterende del kan føre til alvorlig personskade.

• Ikke mist balansen. Stå trygt og sikker t til enhver tid. Dette gir bedre kontroll over elektroverktøyet i uforutsette situasjoner.

• Vær passende kledd. Bruk ikke løstsittende klær eller smykker. Hold hår, klær og hansker vekk fra bevegelige deler. Løstsittende klær, smykker og langt hår kan sette seg fast i bevegelige deler.

• Hvis verktøyet har tilbehør for å fjerne og samle opp støv, pass på at disse er korrekt tilkoblet og brukt. Bruk av slikt tilbehør kan redusere støvrelater te problemer og skader.

Bruk og vedlikehold av elektroverktøy

• Bruk ikke elektroverktøy med makt. Bruk riktig verktøy for den jobben du skal gjøre. Riktig verktøy vil gjøre jobben raskere og mer effektivt i det tempoet det er designet for.

• Bruk ikke elektroverktøy hvis AV/PÅ-bryteren ikke virker. Verktøy som ikke kan kontrolleres med bryteren er farlig, og må repareres før det kan tas i bruk.

• Trekk ut strømkabelen før du foretar noen form for justering, bytte av tilbehør, eller lagring av elektroverktøy. Den slags preventive forhåndsregler reduserer risikoen for å starte elektroverktøyet ved et uhell.

• Når det ikke er i bruk må elektroverktøy lagres utenfor rekkevidde for barn. La ikke personer som ikke er kjent med verktøyet eller disse instruksene bruke det. Elektroverktøy kan være farlig i uvante hender.

• Vedlikehold elektroverktøy. Sjekk om bevegelige deler er blokkerte eller feiljuster te, eller om verktøyer har noen andre defekter som kan hindre normal bruk. Hvis det er skadet, må elektroverktøyet repareres før

540644 manual 03-03-06 15:23 Side 2

Page 3

SvenskaGräsklippare LM1642A

NorskGressklipper LM1642A

bruk. Mange ulykker skjer på grunn av dårlig vedlikeholdt elektroverktøy.

• Hold skjæreblader skarpe og rene. Godt vedlikeholdte skjæreblad med skarp egg vil ikke blokkeres så lett og være enklere å styre.

• Bruk elektroverktøyet, tilbehør og deler, etc., i overensstemmelse med disse instruksene og på det viset gjeldende type elektroverktøy er ment å brukes, i henhold til rådende forhold og den typen arbeid du skal utføre. Bruk av elektroverktøy til andre oppgaver enn de verktøyet er designet for kan resultere i farlige situasjoner.

Service

• Service av elektroverktøy må bare utføres av en kvalifisert reparatør og med originale reservedeler. Dette vil sikre at elektroverktøyet vil forblir driftsikkert og tr ygt å bruke.

Ekstra sikkerhetsinstrukser for elektriske gressklippere

• Bruk alltid solid fottøy og lange bukser. Bruk aldri klipperen med bare føtter eller åpne sandaler.

• Gå nøye over området der du skal bruke klipperen, og fjern alle steiner, pinner, ståltråd, bein og andre fremmedlegemer.

• Se alltid over klipperen før bruk og pass på at skjærebladene, boltene og skjærehodet ikke er slitt eller skadet. Bytt alltid skjæreblad og bolter sammen for å sikre jevn slitasje.

• Bruk gressklipperen kun i dagslys.

• Unngå å bruke gressklipperen når gresset er vått.

• Gå alltid når du klipper, spring aldri.

• Vær alltid sikker på fotfestet når du klipper, særlig i bratte skråninger. Klipp skråninger på langs, aldri opp eller ned. Vær spesielt forsiktig når du skifter retning. Klipp ikke svært bratte skråninger.

• Vær spesielt forsiktig når du rygger eller trekker klipperen mot deg.

• Rør aldri skjærebladet mens det roterer. Stikk aldri hender eller føtter nær eller under et roterende skjæreblad.

• Skru alltid av og vent til skjærebladet slutter å rotere, dersom klipperen må lettes for transport, når den krysser andre overflater enn gress, og når klipperen transporteres til og fra området som skal klippes.

• Bruk aldri klipperen uten at gressoppsamlerposen er festet.

• Gressklipperen må aldri løftes eller bæres mens motoren går.

• Motoren må aldri startes mens gressklipperen ligger på siden.

• Skru av klipperen og ta ut strømmen:

- hver gang du går fra klipperen uten tilsyn,

- før du fjerner enhver blokkering,

- før du ser over, rengjør eller vedlikeholder gress-

klipperen,

- etter at du treffer et fremmedlegeme. Sjekk

klipperen for skader og reparer den om nødvendig,

- hvis gressklipperen begynner å vibrere unormalt

(stans øyeblikkelig).

• Hvis du bruker en skjøteledning må den være egnet for utendørs bruk og korrekt merket. Strømstyrken må være tilstrekkelig (minimum 10 A) for klipperen. Hvis gummi-isolert bør den ikke være lettere enn en vanlig polykloropren-isolert fleksibel kabel (merket H05 RN-F). Hvis isolert med polyvinylklorid, vanlig polyvinyl-isolert fleksibel kabel (merket H05 VV-F)

• Hold strømkabelen og skjøteledningen vekk fra skjærebladet hele tiden.

• Sørg for å holde alle skruer, bolter og muttere stramme for at klipperen skal fungere optimalt.

• Sjekk gressoppsamleren jevnlig med tanke på hull eller slitasje.

• Pass på å skifte slitte eller skadde deler.

ELEKTRISK SIKKERHET

FARE! Les disse instruksene for elektrisk sikkerhet nøye før du setter i strømmen på gressklipperen.

Før du slår på gressklipperen, vær sikker på at strømkilden du bruker har samme spenning som indikert på klipperen. Gressklipperen er designet forå brukes med 230-240V AC 50Hz. Hvis den kobles til en annen strømkilde kan det medføre skader.

Dette symbolet indikerer at dette er et klasse II

produkt, som ikke trenger jording.

540644 manual 03-03-06 15:23 Side 3

Page 4

SvenskaGräsklippare LM1642A

NorskGressklipper LM1642A

VARSELSSYMBOLER

FARE! Les denne bruksanvisningen nøye før du begynnerå bruke gressklipperen. Ta godt vare på den for fremtidig bruk.

FARE! Bruk alltid vernebriller ved bruk av gressklipperen.

FARE! Det er en risiko for at steiner og andre gjenstander kan slynges ut av gressklipperen. Hold alltid tilskuere, barn og alle husdyr på trygg avstand.

FARE! Husk at skjærebladene er skarpe. Ta ut strømmen før enhver form for rengjøring eller vedlikehold, eller om strømkabelen er skadet. Hold alltid strømkabelen unnaskjærebladet. Ikke bruk gressklipperen hvis strømkabelener skadet. Får kabelen byttet av en autorisert reparatør.

FARE! Skjærebladet vil fortsette å rotere i noen sekunder etter at gressklipperen er skrudd av. Vent til bladet har stoppet helt før rengjøring eller vedlikehold.

FARE! Bruk ikke gressklipperen når det regner. Unngå å bruke klipperen mens gresset er vått.

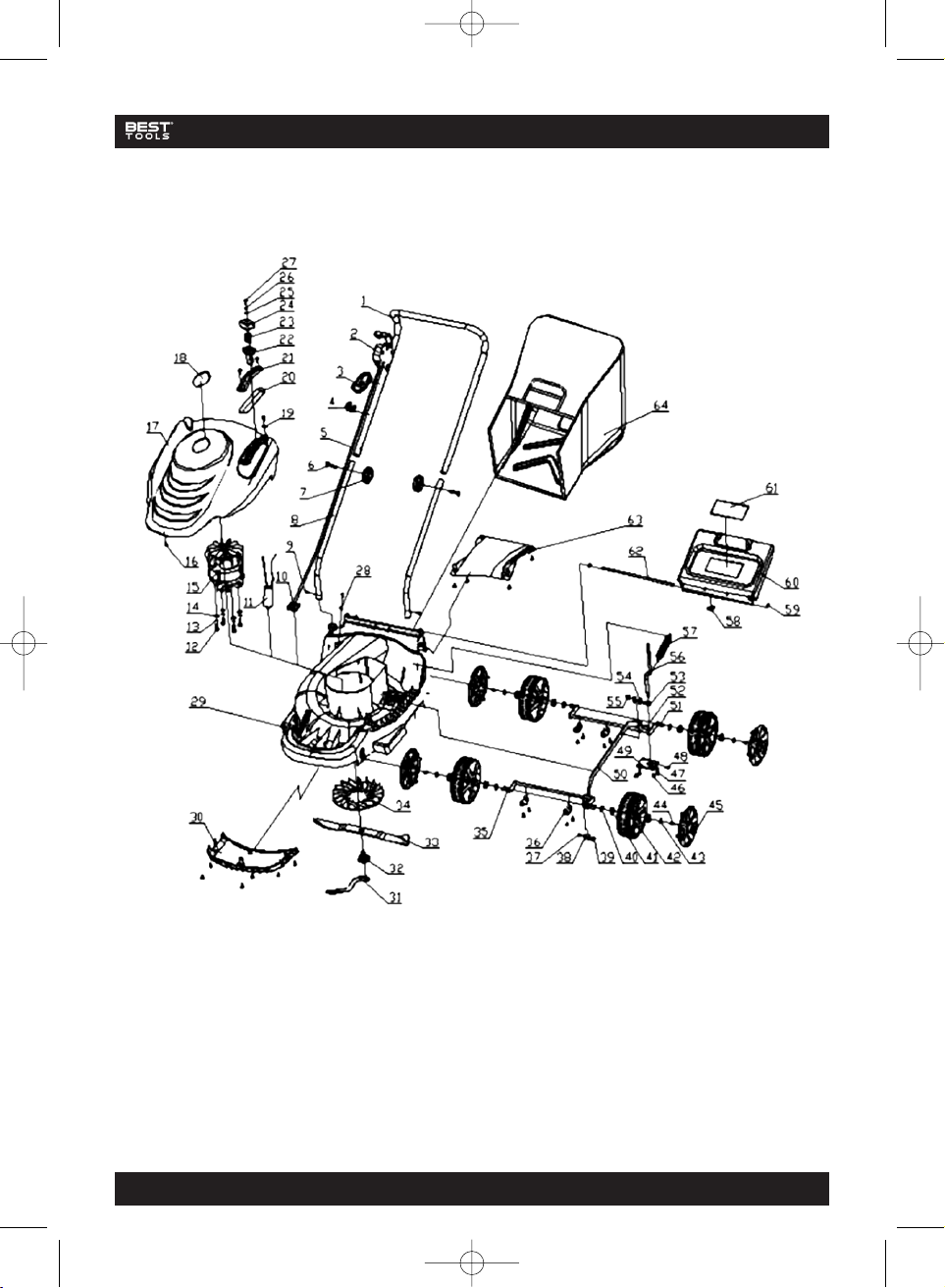

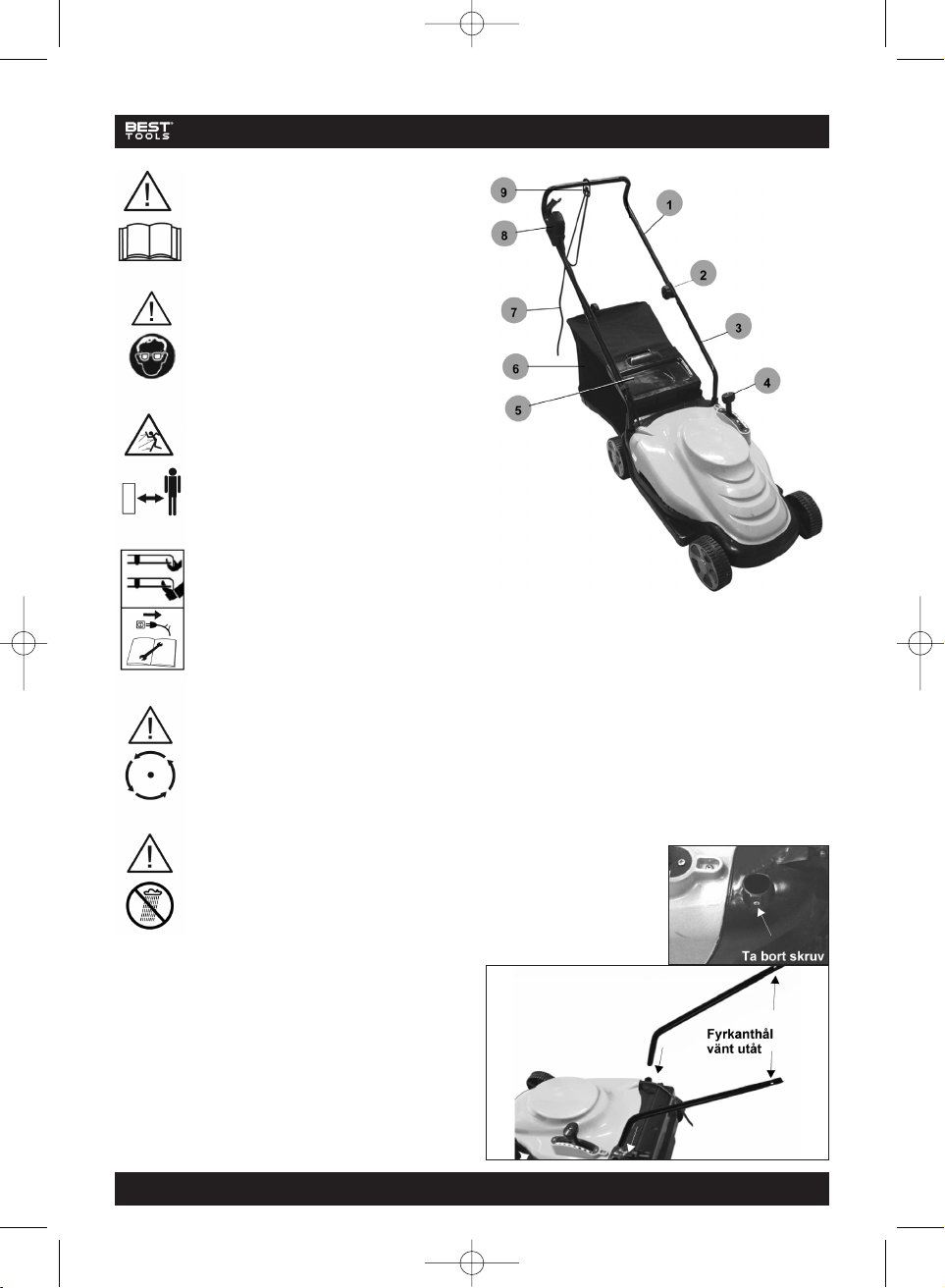

BESKRIVELSE AV DELER

1 Øvre håndtak 2 Festebolt og -mutter for håndtak 3 Nedre håndtak 4 Spak for justering av gresslengde 5 Gressutslippdeksel 6 Gressoppsamlerpose 7 Strømkabel 8 Av/på - sikkerhetsbryter 9 Kabelholder

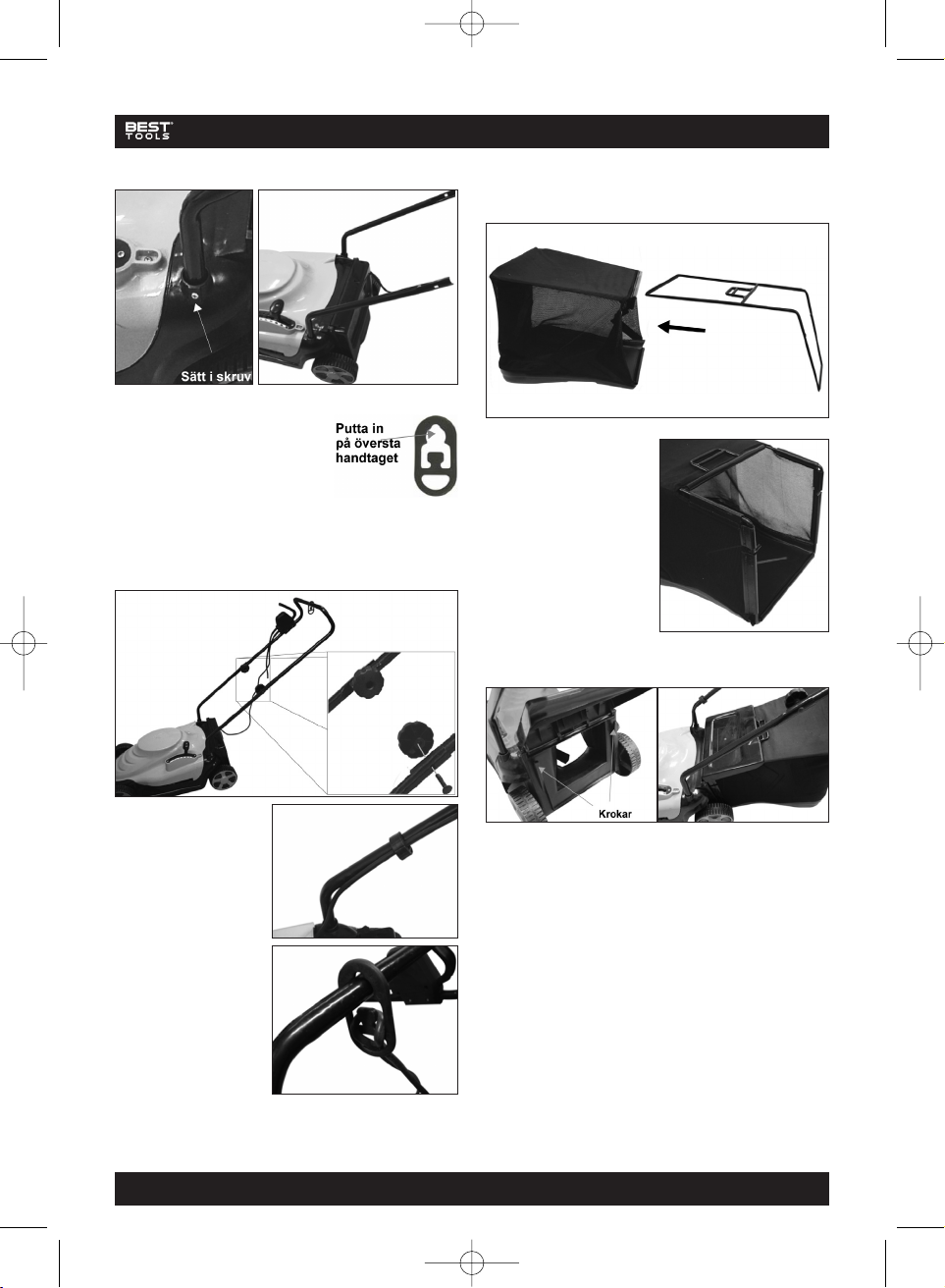

MONTERING AV HÅNDTAK Fest nedre håndtak som følger:

1 Fjern de to skruene fra festehullene på gress-

klipperens karosseri (diagrammet viser venstre side).

2 Sett i nedre håndtak.

Sørg for at det firkantede hullet i enden av hvert håndtak vender utover og at skruehullene er på linje med hullene i karosseriet.

540644 manual 03-03-06 15:23 Side 4

Page 5

SvenskaGräsklippare LM1642A

NorskGressklipper LM1642A

3 Skru på plass skruene i karosseriet og stram til slik

at håndtakene sitter godt.

Fest øvre håndtak som følger:

1 Dytt kabelholderen inn på øvre

håndtak.

2 Bruk de to håndtakboltene og

mutterne til å feste øvre håndtak til nedre håndtak. Pass på at av/på-bryteren er på høyre side sett fra bak gressklipperen, og at den firkantede siden av bolten passer inn i de firkantede hullene på nedre håndtak.

3 Bruk kabelklipsen for

å feste kabelen fra bryteren til motoren til håndtaket som vist på bildet.

4 Slå strømkabelen i

en løkke gjennom kabelholderen som vist nedenfor slik at kabelen ikke strammes.

MONTERING AV GRESSOPPSAMLER Monter gressoppsamleren som følger:

1 Dytt metallrammen inn i oppsamlerposen som vist

under.

2 Oppsamlerposen har

klips som festes over rammen som vist på bildet til høyre.

3 Fest gressoppsamler-

posen til gressklipperen som vist under. Rammen på gressoppsamleren har to hekter som passer krokene på karosseriet. Når oppsamlerposen er korrektmontert vil gressutslippdekselet ligge flatt over oppsamlerposen.

540644 manual 03-03-06 15:23 Side 5

Page 6

SvenskaGräsklippare LM1642A

NorskGressklipper LM1642A

INSTRUKSER FOR BRUK

FARE! Før du skrur på gressklipperen, vær sikker på at klipperen og oppsamlerposen er korrekt montert i henhold til instruksene i denne bruksanvisningen. Les alle sikkerhetsinstruksene. Sørg for arbeidsområdet er fritt for hindringer og fremmed-legemer. Pass på at personer og husdyr er på trygg avstand.

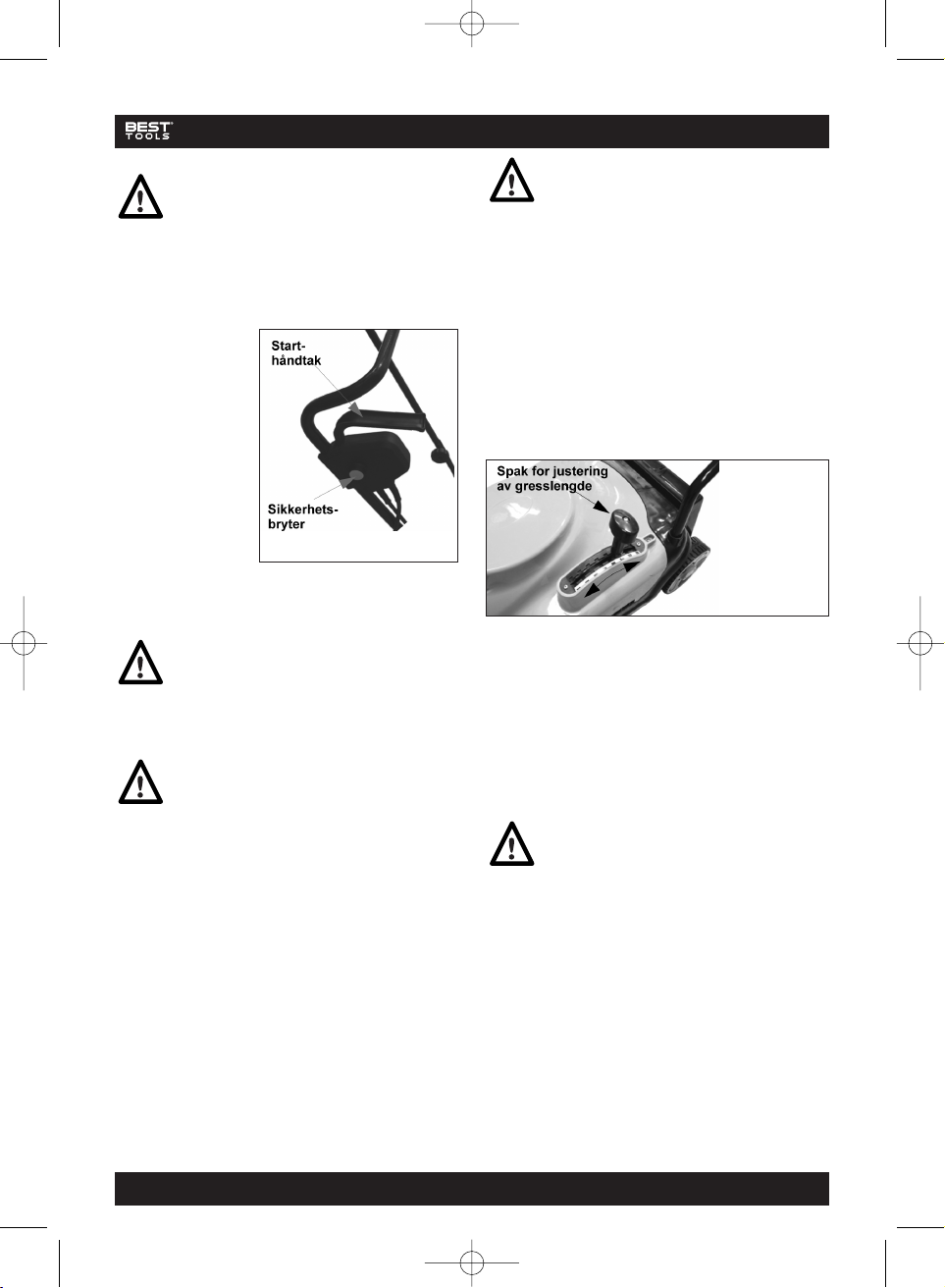

Slå på klipperen

1 Sett i strømmen til

gressklipperen.

2 Med venstre hånd,

trykk og hold inne sikkerhetsbryteren på tenningen.

3 Mens du holder

sikkerhetsbryteren inne, klem inn starthåndtaket med høyre hånd. Motoren vil nå starte.

4 Fortsett å klemme inn star thåndtaket mens du

slipper sikkerhetsbryteren. Du kan nå begynne å klippe.

FARE! Bruk alltid to hender til å styre gressklipperen. Styr aldri klipperen med bare en hånd.

Slå av klipperen

1 Slipp ut starthåndtaket.

FARE! Skjærebladet vil fortsette å rotere i noen sekunder etter at du slipper starthåndtaket. La skjærebladet stoppe helt opp før du fortsetter.

2 Trekk ut strømmen.

Bruk av gressklipper For best klipperesultat, følg disse retningslinjene:

• Resultatet blir best når gresset er tørt.

• Gress vokser med varierende tempo til ulike tider av

året.

• Bare omtrent en tredjedel av gresstrået bør klippes.

• Bruk aldri laveste innstilling for gresslengde ved

årets førsteklipp, eller om det er svært tørt. Se justering av gresslengde.

• Hvis gresset som skal klippes er mer enn 20 cm

langt, bruk høyeste innstilling for gresslengde og gå langsomt. Klipp deretter med en lavere innstilling for best resultat.

• Hvis gressoppsamleren ikke samler opp gresset

effektivt, kan gressutslippsrøret være blokkert, oppsamlerposen kan være full, eller skjærebladene under klipperen kan være blokkert.

FARE! Før du fjerner blokkeringer fra undersiden av klipperen eller fra gressutslippsrøret, pass på å trekke ut strømmen til gressklipperen, og sørg for at skjærebladet har stoppet helt opp.

• Vedlikehold skjærebladet godt.

• Hvis bladet er svært slitt eller har blitt sløvt, bør det

byttes. Bruk bare originaldeler fra produsenten.

• At skjærebladet er i god stand er avgjørende for at

klipperen skal fungere bra. Se instrukser for bytte av skjæreblad under.

Justering av gresslengde

Gressklipperen har åtte ulike inn- stillinger for gresslengde: ca. 25, 32, 39, 46, 53, 60, 67 og 75 mm. Lengden justeres med spaken på toppen av karosseriet.

1 Plasser hånden på toppen av spaken. Trekk opp krav-

en med fingrene for å frigjøre spaken for justering.

2 Beveg spaken mot forenden på gressklipperen for å

senke skjærebladet, og mot bakenden på klipperen for å heve skjærebladet.

3 Når gresslengden er ferdig innstilt, slipp ned kraven

for å låse justeringsspaken.

VEDLIKEHOLD

FARE! Slå alltid av klipperen og trekk ut strømmen før du utfører noen form for vedlikehold.

Rengjøring

• For å sikre best mulig ytelse fra gressklipperen, er

det viktig å holde den ren.

• Rengjør alltid gressklipperen umiddelbart etter bruk.

• La ikke rester av gress eller annet avfall tørke inn og

bli hardt på noen av gressklipperens over flater. Dette vil direkte påvirke klippingen og klipperens ytelse.

• Sørg for at undersiden av gressklipperen, rundt

skjærebladet, gjøres ren for rester av gress.

• Pass på at gressutslippet og steinfangeren holdes

rene og fri for blokkeringer.

• Oppsamlerposen må alltid tømmes rett etter bruk,

samt rengjøres og renses for rester av gress innvendig.

540644 manual 03-03-06 15:23 Side 6

Page 7

SvenskaGräsklippare LM1642A

NorskGressklipper LM1642A

Vedlikehold

• For å sikre at gressklipperen er trygg å bruke, sørg for å holde alle skruer, muttere og bolter stramme.

• Reparer eller skift alltid alle slitte eller skadde deler.

• Sjekk skjærebladet og festeboltene med jevne mellomrom.

• Pass på at bare orginale skjæreblader brukes.

• For- og bakhjulene bør smøres med en lett smøreolje.

• Sjekk oppsamlerposen jevnlig med tanke på hull eller slitasje. Skift pose om nødvendig.

• Sørg for at gressklipperen alltid sjekkes og vedlikeholdes av kvalifiserte reparatører.

Oppbevaring

• Når gressklipperen ikke er i bruk bør den lagres på et sikkert sted.

• Pass på at klipperen er rengjort og vedlikeholdt før den lagres på et rent, tørt sted, utenfor rekkevidde for barn.

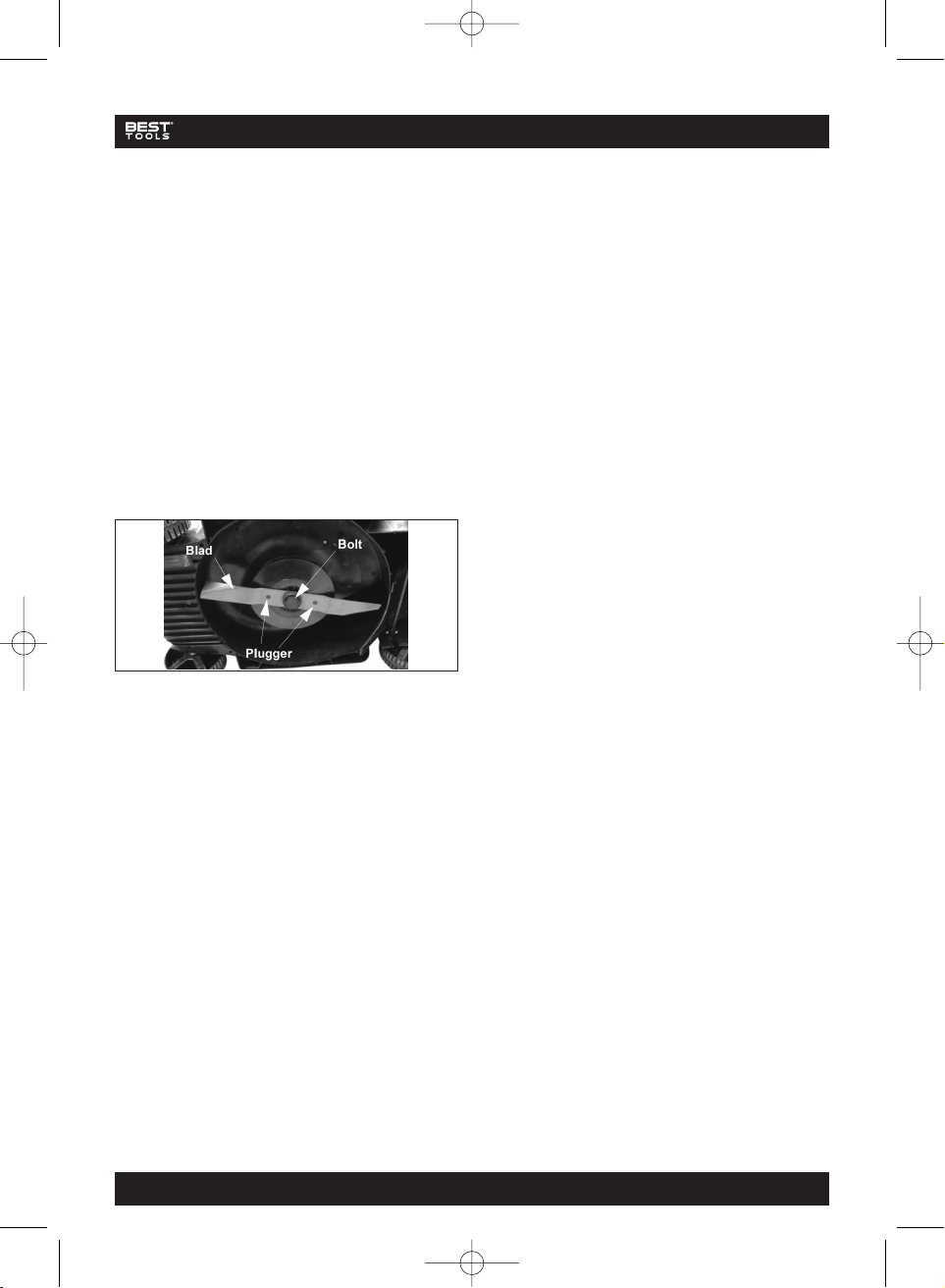

Bytte av skjæreblad For å fjerne skjærebladet, gjør som følger:

1 Grip skjærebladet med en hånd. Bruk solide arbeids-

hansker.

2 Bruk nøkkelen som fulgte med og skru mot klokken

for å løsne og fjerne feste-bolten fra skjærebladet.

3 Fjern skjærebladet.

For å sette på et nytt skjæreblad, gjør som følger:

1 Grip skjærebladet med en hånd. Bruk solide arbeids-

hansker.

2 Plasser skjærebladet over bladfestet og pass på at

de to hullene i bladet sitter godt over de to pluggene på bladfestet.

3 Bruk nøkkelen som fulgte med klipperen og skru med

klokken for å feste og stramme festebolten.

540644 manual 03-03-06 15:23 Side 7

Page 8

SvenskaGräsklippare LM1642A

TEKNISKE DATA

Typ LM1642A Effekt, motor 1600 W Spänning 230V~50 Hz Arbetshastighet, verktyg ca 2800 o/min Klippbrädd 42 cm Justerbara gräshöjder 8 Kap. gräsuppsamlare 55 ltr. Skärblad 42 cm Ljudnivå 82 dB(A) Garanterad ljudnivå 92 dB(A) Vibrationsnivå 2,53 ms

Skyddrating 1PX4 Art. no 540644

PAKETETS INNEHÅLL

Best Tools LM1642A elektrisk gräsklippare Gräsuppsamlare Bärram för gräsuppsamlare 2 x nedersta handtag 2 x skruvar för nedersta handtag (fästas till klipparens karosseri) Översta handtag (kopplat till klipparen genom strömsladd) 2 x fästboltar och- hjul för handtag Sladdklips Fastnyckel för justering av skärbladet Sladdhållare

SÄKERHETSINSTRUKSER

FARA! Läs alla instrukser. Om dom följande instrukserna ej efterlevas kan detta resultera i elektriska stöt, brandfara och/eller allvarliga personskadar. Betäcknelsen ‘elektroverktyg’ i alla följande varningar hänvisar till ditt strömdrivna (sladd) eller batteridrivna (trådlösa) elektroverktyg.

HÅLL REDA PÅ FÖLJANDE INSTRUKSER: Arbetsställe

• Se till att arbetsstället är rent och har gott ljus.

Stökiga och skumma arbetsförhållanden leder till olyckar.

• Använd inte elektroverktyg i explosive omgivningar,

som i närheten av brändbar vätska, gas eller stoft. Elektroverktyg producerar gnister som kan antända stoft eller gas.

• Håll barn och åskådare på säker avstånd vid arbete

med elektroverktyg. Därsom du bliver distraherad kan du tappa kontrollen över verktyget.

Elektrisk säkerhet

• Elektroverktyg måste endast kopplas till rätt typ

strömuttag. Modifiera ej kontakten. Använd aldrig adapterkontakter med jordad elektroverktyg. Umodifierade kontakter och ägnade strömuttag reducerar risken för stöt.

• Undvik fysiskt kontakt med jordade yter som rör,

radiatorer, ugnar och kylskåp. Risken för att få elektriska stöt stiger om din kropp är jordad.

• Utsätt ej elektroverktyg för regn eller fuktiga förhållanden. Om vatten tränger in i et elektroverktyg stiger risken för elektriska stöt.

• Skada inte strömsladden. Sladden måste aldrig användas till att bära, lyfta eller dra ur kontakten till elektroverktyget. Håll sladden borte från värme, olja, skarpa kantar eller rörliga delar. En skadad eller ihopfiltrad strömsladd ger större risk för elektriska stöt.

• När du använder ett elektroverktyg utomhus, använd en förlängningssladd som är ägnad till bruk utomhus. Använder du ägnad sladd reduceras risken för elektriska stöt.

Personlig säkerhet

• Var uppmärksam, följ med på det du jobbar med, och använd sunt förnuft när du använder elektroverktyg. Använd ej elektroverktyg när du är trött, eller påverkad av narkotika, alkohol eller mediciner. En ouppmärksam sekund vid användning av elektroverktyg kan leda till personskada.

• Använd skyddsutrustning. Använd alltid skyddsglasögon. Användning av ägnad typ skyddsutrustning som hjälm, halksäkra skor, stoftmask eller hörselsskydd kan reducera risken för personskada.

• Undvik att verktyget startar vid et tilfälle. Se till att det är avstängd innan ström kopplas till. Om man bär elektroverktyg med fingret på brytaren, eller kopplat till ström när brytaren är inne, kan det leda till olyckar.

• Ta bort justeringsverktyg eller- nycklar innan du startar elektroverktyget. En skiftnyckel eller annat verktyg som är fäst vid en roterande del av elektroverktyget kan leda till allvarlig personskada.

• Tappa ej balansen. Stå säkert och stadigt til alla tider. Detta ger bättre kontroll över elektroverktyget i oväntade situationer.

• Använd ägnade kläder. Använd ej lösa kläder eller smycken. Håll hårkläder och hanskar borta från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.

• Om verktyget har tillbehör för att avlägsna och samla upp stoft, se till att dessa är korrekt tillkopplade och använda. Sådant tillbehör kan reducera risken för stoftrelaterade problem och skador.

Användning och unnerhåll utav elektroverktyg

• Använd ej elektroverktyg med våld. Använd rätt verktyg för det jobb du ska göra. Rätt verktyg vill göra jobbet snabbare och mer effektivt i det tempo det är tillverkad för.

• Använd ej elektroverktyg om AV/PÅ-brytaren inte fungerar. Verktyg som inte kan kontrolleras med brytaren är farligt, och måste repareras innan det kan användas åter.

• Dra ut strömsladden innan du företar någon form för justering, byte av tillbehör, eller uppbevarning av elektroverktyg. Sådana preventiva föranstaltningar reducerar risken för att starta upp elektroverktyget vid en olyckshändelse.

• När det inte används måste elektroverktyg lagras

540644 manual 03-03-06 15:23 Side 8

Page 9

SvenskaGräsklippare LM1642A

utanför rekkhåll för barn. Låt inte personer som inte känner verktyget eller har läst dessa instrukser använda det. Elektroverktyg kan vara farligt i ovana händer.

• Unnerhåll elektroverktyg. Check om rörliga delar är blockerade eller felställda, eller om verktyget har några andra defekter som kan vara till hinder för normal bruk. Om det är skadad, måste verktyget repareras innan det används. Många olyckshändelser inträffar som resultat avdåligt unnerhållt elektroverktyg.

• Håll skärbladerna skarpa och rena. Gott unnerhållta skärblad med vass egg kommer inte så fort att blockeras, och är lättare att styra.

• Använd elektroverktyget, tillbehör och delar, etc., som rekommenderad idessa instrukser och på det sätt gällande typ elektroverktyg är tänkt använt, i stil med gällande förhållanden och den sorts jobb du ska göra. Om elektroverktyg används till andra uppgifter än dom verktyget är designad för kan detta resultera i farliga situationer.

Service

• Service av elektroverktyg måste endast utföras av kvalifierad reparatöroch med originella reservdelar. Detta säkrar att elektroverktyget fortfarande kommer att vara effektivt och säker t att använda.

Extra säkerhetsinstrukser för elektriska gräsklippare

• Använd alltid starkt fottyg och långa byxer. Använd aldrig klipparen med bara fötter eller öppna sandaler.

• Se noga över det ställe där du ska använda klipparen, och ta bort alla stenar, pinnar, ståltråd, ben och andra farliga objekter.

• Se alltid över klipparen innan bruk och se till att skärbladerna, boltarna och skärhuvudet inte är slitna eller skadade. Byt alltid skärblad och boltar tillsammens för att säkra jämn slitning.

• Använd gräsklipparen endast i dagsljus.

• Undvik att använda gräsklipparen när gräset är vått.

• Gå alltid när du klipper, spring aldrig.

• Var alltid säker på fotfästet när du klipper, särskild i branta backar. Klipp backar på tvärs, aldrig upp eller ner. Var specielt försiktig när du byter riktning. Klippa ej mycket branta backar.

• Var särskild försiktig när du backar eller drar klipparen mot dig.

• Rör aldrig vid skärbladet medan det roterar. Stick aldrig händer eller fötter nära eller under et roterande skärblad.

• Stäng alltid av och vänta tills skärbladet slutat rotera, därsom klipparen måste lyftas för transport, när den skjuts över andra ytor än gräs, och när klipparen transporteras till och från det område som ska klippas.

• Använd aldrig klipparen utan att gräsuppsamlarpåsen är tillkopplad.

• Gräsklipparen måste aldrig lyftas eller bäras medan motorn går.

• Motorn måste aldrig startas medan gräsklipparen ligger på sidan.

• Stäng av klipparen och dra ut sladden:

- varje gång du lämnar klipparen utan uppsyn,

- innan du tar bort någon form för blockering,

- innan du ser över, rengör eller unnerhåller gräsklipparen,

- efter att du körd på någon objekt. Check klipparen för skador och reparera den om nödvändigt,

- om gräsklipparen börjar vibrera onormalt (stanna den omedelbart).

• Om du använder en förlängningssladd måste den vara ägnad för att användas utomhus och korrekt märkad. Strömstyrkan måste vara tilräcklig (minimum 10 A) för klipparen. Om den är gummi-isolerad bör den ej vara lättare än en vanlig polykloroprenisolert flexibelkabel (märkt H05 RN-F). Om den är isolerad med polyvinylklorid,vanlig polyvinyl-isolerad flexibel kabel (merket H05 VV-F)

• Håll alltid sladden och förlängningssladden borta från skärbladet.

• Se till att hålla alla skruvar, boltar och muttrar skruvat gott till för att klipparen ska fungera optimalt.

• Check gräsuppsamlaren ofta och se efter hål eller slitskador.

• Se till att byta slitna eller skadade delar.

ELEKTRISK SÄKERHET

FARA! Läs dessa instrukserna för elektrisk

säkerhet noga innan du sätter i ström på gräsklipparen.

Innan du startar gräsklipparen, var säker på att den strömkälla du använder ger samma spänning som indikerad på klipparen. Gräsklipparen är designad för att användas med 230-240V AC 50Hz. Om den kopplas till en annorlunda strömkälla kan detta leda till skador.

Denna symbolen indikerar at detta är en klass II-

produkt, som inte behöverer jordas.

540644 manual 03-03-06 15:23 Side 9

Page 10

SvenskaGräsklippare LM1642A

VARNINGSSYMBOLER

FARA! Läs denna bruksanvisning noga innan du börjar använda gräsklipparen. Ta gott hand om den för framtida behov.

FARA! Använd alltid skyddsglasögon när du använder gräsklipparen.

FARA! Det finns en risk för att stenar och andra föremål kan slängas ur gräsklipparen. Håll alltid åskådare, barn och alla husdjur på säker avstånd.

FARA! Kom i håg att skärbladerna är skarpa. Dra ut sladden innan all rengörning eller unnerhåll, eller om strömsladden är skadad. Håll alltid sladden borta från skärbladet. Använd inte gräsklipparen om sladden är skadad. Få sladden bytt av en auktoriserad reparatör.

FARA! Skärbladet kommer att fortsätta rotera i några sekunder efter att gräsklipparen stängts av. Vänta tills bladet har stannat helt innan rengörning eller unnerhåll.

FARA! Använd inte gräsklipparen när det regnar. Undvik att använd klipparen medan gräset är vått.

BESKRIVNING AV DELAR

1 Översta handtag 2 Fästbolt och -mutter för handtag 3 Nedersta handtag 4 Spak för justering av gräshöjd 5 Gräsutkastartäcke 6 Gräsuppsamlarpåse 7 Strömsladd 8 AV/PÅ - säkerhetsbrytare 9 Sladdhållare

MONTERING AV HANDTAG Fästa nedersta handtaget så här:

1 Ta bort dom två skruvarna från fästhålen på

gräsklipparens karosseri (bilden visar vänstersidan).

2 Sätt in nedersta handtag.

Se till att det fyrkantiga hålet i änden på varje handtag är vänt utåtoch att skruvhålen är radad up med hålen i karosserin.

540644 manual 03-03-06 15:23 Side 10

Page 11

SvenskaGräsklippare LM1642A

3 Skruva på plats skruvarna i karosserin och skruv åt

tills handtagen sitter gott.

Fästa översta handtaget så här:

1 Trä in sladdhållaren på översta

handtaget.

2 Använd dom två handtags-

bolterna och muttrarna till att fästa översta handtag till nedersta handtag. Se till att AV/PÅ-brytaren är på högra sida sätt bakifrån gräsklipparen, och att den fyrkantiga sidan på bolten passar in i dom fyrkantiga hålen på nedersta handtaget.

3 Använd sladdklipsen

till att fästa sladden från motorn till handtaget som visad på bilden til höger.

4 Gör en loop på

sladden genom sladdhållaren som visad på bilden nedanför så att sladden inte strammas åt.

MONTERING AV GRÄSUPPSAMLARE Montera gräsuppsamlaren så här:

1 Trä metallramen in i uppsamlarpåsen som visad

under.

2 Uppsamlarpåsen har

klips som fästas över ramen som visad på bilden till höger.

3 Fästa gräsuppsamlar-

påsen till gräsklipparen som visad under. Ramen på gräsuppsamlaren har två häkten som passar krokarna på karosserin. När uppsamlarpåsen är korrekt monterad ska gräsutkastartäcket ligga platt över uppsamlarpåsen.

540644 manual 03-03-06 15:23 Side 11

Page 12

SvenskaGräsklippare LM1642A

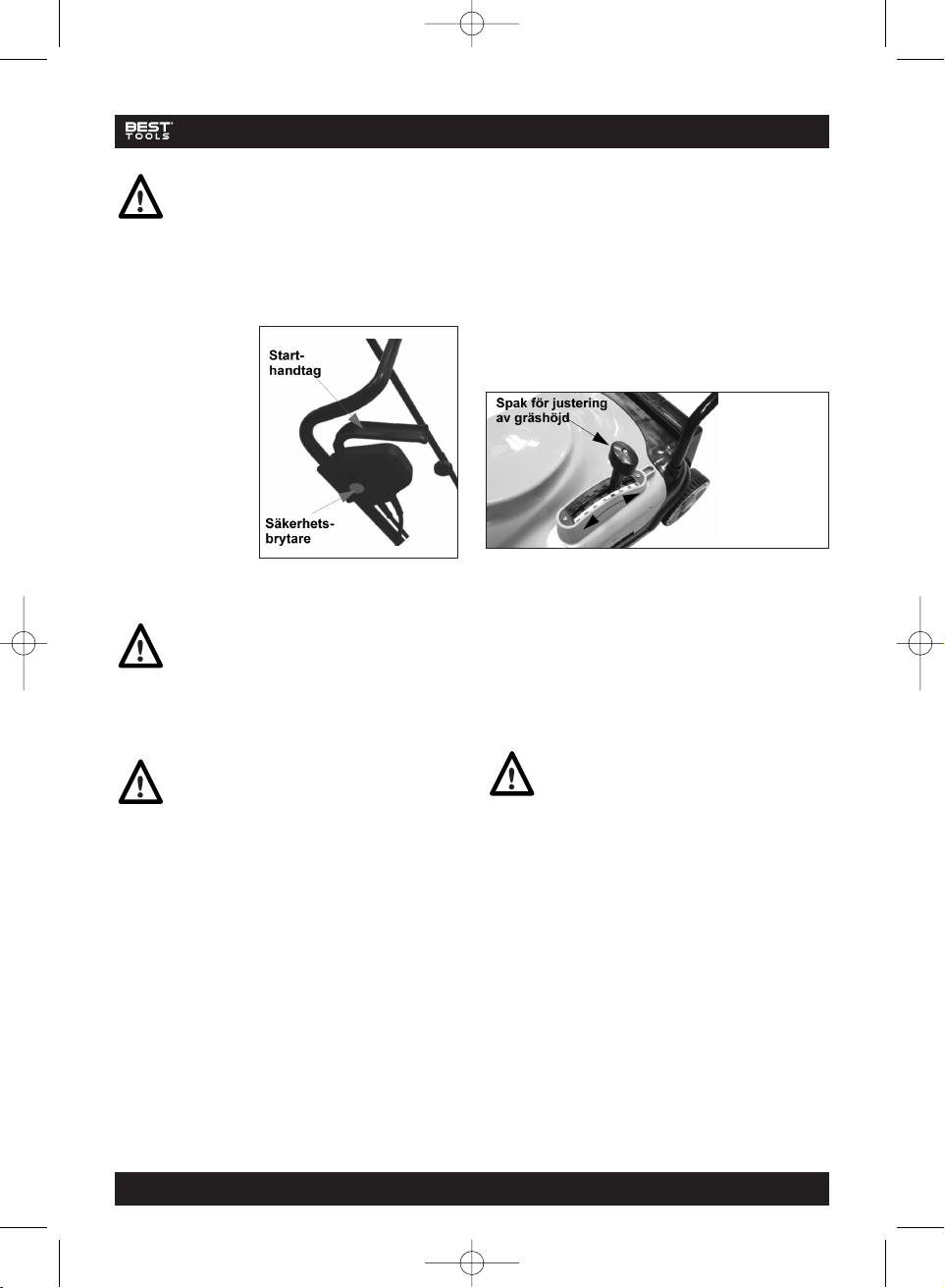

INSTRUKSER FÖR BRUK

FARA! Innan du startar upp gräsklipparen, var säker på att klipparen och uppsamlarpåsen är korrekt monterad anvisad i denna bruksanvisning. Läs alla säkerhetsinstrukser. Se till att arbetsstället är fritt för hinder och oönskade föremål. Se till att personer och husdjur är på säker avstånd.

Starta klipparen

1 Sätt i ström på

gräsklipparen.

2 Med vänster hand,

tryck och håll inne säkerhetsbrytaren på handtaget.

3 Medan du håller

säkerhetsbrytaren inne, kläm in starthandtaget med höger hand. Motorn ska nu starta.

4 Fortsätt att klämma in star thandtaget medan du

släpper säkerhetsbrytaren. Du kan nu börja klippa.

FARA! Använd alltid två händer till att styra gräsklipparen. Styr aldrig klipparen med endast en hand.

Stäng av klipparen

1 Släpp ut starthandtaget.

FARA! Skärbladet kommer att fortsätta rotera i några sekunder efter att du släppt starthandtaget. Låt skärbladet stanna upp helt innan du fortsätter.

2 Dra ut strömmen.

Bruk av gräsklippare

För bäst resultat av klippning, kom i håg:

• Resultaten blir bäst när gräset är torrt.

• Gräs växer med varierande fart på olika tider om

året.

• Endast ungefär en tredjedel utav gräsbladet bör

klippas.

• Använd aldrig lägsta inställning för gräshöjd vid årets

första klipp, eller om det är mycket torrt. Se justering av gräshöjd.

• Om gräset som ska klippas är mer än 20 cm långt,

använd högsta inställning för gräshöjd och gå långsamt. Klippa efteråt med en lägre inställning för bäst resultat.

• Om gräsuppsamlaren inte samlar upp gräset

effektivt, kan gräsutkastaröppningen vara blockerad,

uppsamlarpåsen kan vara full, eller skärbladet under klipparen kan vara blockerat.

• Unnerhåll skärbladet gott.

• Om bladet är mycket slitet eller har blivit slött, bör det bytas. Använd endast originella delar från tillverkaren.

• Att skärbladet är i god ordning är avgörande för att klipparen ska fungera bra. Se instrukser för byte av skärblad under.

Justering av gräshöjd

Gräsklipparen har åtta olika in- ställningar för gräshöjd: ca. 25, 32, 39, 46, 53, 60, 67 och 75 mm. Höjden justeras med spaken på toppen utav karosserin.

1 Lägg handen på toppen av spaken. Lyft upp huvudet

med fingrarna för att frigöra spaken för justering.

2 Flytta spaken mot framändan på gräsklipparen för att

sänka skärbladet, och mot bakändan på klipparen för att höja skärbladet.

3 När gräshöjden är färdigt inställd, släpp ner huvudet

föratt låsa justeringsspaken.

UNNERHÅLL

FARA! Stäng alltid av klipparen och dra ut

strömmen innan du utför någon sorts unnerhåll.

Rengörning

• För att säkra bäst möjlig resultat vid bruk av gräsklipparen, är det viktigt att hålla den ren.

• Rengör alltid gräsklipparen omedelbart efter bruk.

• Låt inte gräs eller annat stoft torka in och hårdna på några av gräsklipparens yter. Detta kan direkt påverka klippningen klipparens effektivitet.

• Se till att undersidan av gräsklipparen, kring skärbladet, hålls rent från gräs.

• Se till att gräsutkastaröppningen och stenfångaren hålls rena och fria från blockeringar.

• Uppsamlarpåsen måste alltid tömmas genast efter bruk, och sedan rensas för gräs inuti.

Unnerhåll

• För att säkra att gräsklipparen är säker att använda, se till att alla skruvar, muttrar och boltar hålls stramma.

• Reparera eller byta alltid alla slitna eller skadade delar.

540644 manual 03-03-06 15:23 Side 12

Page 13

SvenskaGräsklippare LM1642A

• Check skärbladet och fästbolterna ofta.

• Se till att bara orginella skärblad används.

• Fram- och bakhjulen bör smörjas med en lätt smörolja.

• Check uppsamlarpåsen jämt med tanke på hål eller slitning. Byt påsen om nödvändigt.

• Se till att gräsklipparen alltid checkas och unnerhållas av kvalifierade reparatörer.

Uppbevarning

• När gräsklipparen inte används bör den lagras på ett säkert ställe.

• Se till att klipparen är rengord och unnerhållt innan den lagras på ett rent, torrt ställe, utanför räckhåll for barn.

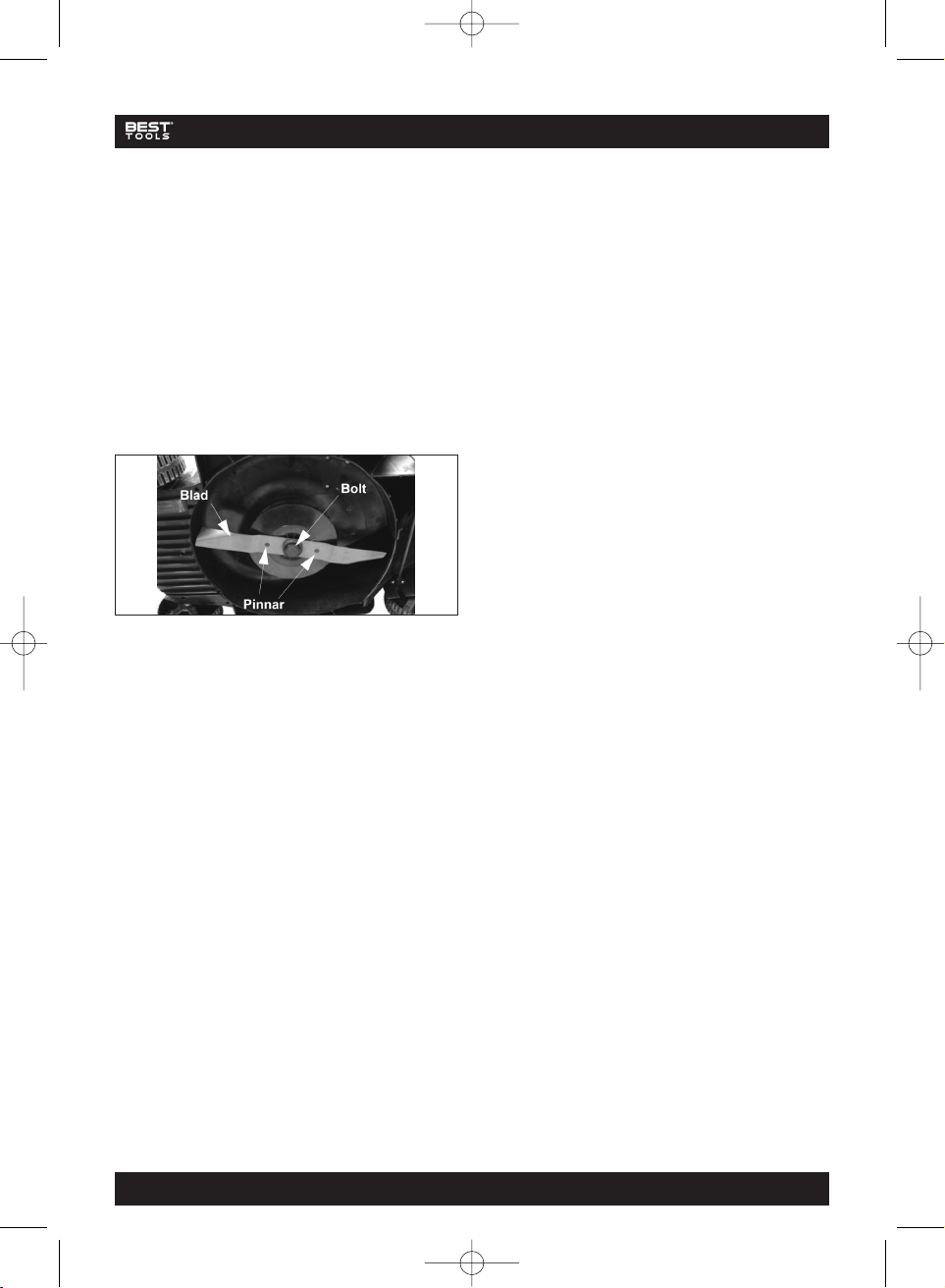

Byte av skärblad Ta bort skärbladet så här:

1 Ta tag i skärbladet med en hand. Använd solida

arbetshanskar.

2 Använd nyckeln som följde med och skruva mot

klockan för att lossna och ta bort fästbolten från skärbladet.

3 Ta bort skärbladet.

Sätt på nytt skärblad så här:

1 Ta tag i skärbladet med en hand. Använd solida

arbetshanskar.

2 Platsera in skärbladet på bladfästet och se till att

dom två hålen i bladet sitter gott över dom två pinnarna på bladfästet.

3 Använd nyckeln som följde med klipparen och skruva

med klockan för attfästa och stramma fästbolten.

540644 manual 03-03-06 15:23 Side 13

Page 14

SvenskaGräsklippare LM1642A

Deletegning/Delritning

540644 manual 03-03-06 15:23 Side 14

Page 15

SvenskaGräsklippare LM1642A

Deleliste/Dellist

1 Upper handle 2 Switch 3 Cable hook 4 Fixed collar 5 Cable 6 Screw 7 Knob 8 Lower handle

9 Screw 10 Cable connection 11 Capacitor 12 Screw 13 Spring washer 14 Washer 15 Motor 16 Screw 17 Top cover 18 Lable 19 Washer 20 Rubber seal strip 21 Height control panel 22 Height control lower handle 23 Spring 24 Height control upper handle 25 Washer 26 Spring washer 27 Screw 28 Wire fixer 29 Under mainhousing 30 Grass comb 31 Spanner 32 Blade fix screw

33 Blade 34 Fan 35 Front wheel shaft 36 Wheel shaft fixer 37 Screw 38 Washer 39 Nut 40 Washer 41 Ball bearing 42 Wheel 43 Washer 44 Screw 45 Wheel cover 46 Screw 47 Screw 48 Rivet 49 Supporting plate 50 Linkage 51 Rear wheel pole 52 Rivet 53 Connect head 54 Washer 55 Nut 56 Height control lever 57 Spring 58 Spring 59 Circlip 60 Back cover 61 Warning lable 62 shaft 63 Under cover 64 Grass bag

540644 manual 03-03-06 15:23 Side 15

Page 16

SvenskaGräsklippare LM1642A NorskSvenska

GARANTI

Maskinen har 2 års garanti gjeldende fra innkjøpsdato. Garantien gjelder kun for material- eller fabrikasjonsfeil. Garantien opphører å gjelde dersom bruksanvisningen ikke er fulgt, eller om maskinen har blitt utsatt for unormal belastning eller drift. Alle transport- og demonteringskostnader er for kjøpers regning. Ved eventuelle tvister gjelder Kjøpsloven.

SAMSVARSERKLÆRING

Undertegnede firma

Sivilingeniør Gisle Krigsvoll AS Industrivn. 61 N-7005 Trondheim

forsikrer under eget ansvar at maskinen

Produkt ..............Gressklipper

Merke ................Best Tools

Modell ................LM1642A

er i overensstennelse med normene

EN60335-1:1994+A1+A2+A11-A16, EN60335-2-77:2000, EN55014-1:2000+A1+A2, EN55014-2:1997+A1, EN61000-3-2:2000+A2, EN61000-3-11:2000, EN50366:2003, EN ISO 3744:1995, ISO 11094:1991

Trondheim, 01.03.06

Daglig leder, Sivilingeniør Gisle Krigsvoll AS

Endringer

Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om maskinen skulle endres vesentlig, forbeholder vi oss retten til å oppdatere bruksanvisningen.

Kasserte elektriske produkter skal ikke kastes sammen med husholdningsavfall. Lever gressklipperen ved nærmeste avfallsmottak for sikker behandling. Dette i henhold til WEEE (Waste from Electrical and Electronic Equipment) direktiv gjeldende fra august 2005.

GARANTI

Maskinen har 2 års garanti gällande från av köparen styrkt innköpsdatum. Garanti gäller endast för materialeller fabrikationsfel. Garanti upphör att gälla om bruksanvisningen ej följts eller om maskinen utsatts för onormal belatning eller drift. Alla transportkostnader eller demonteringskostnader är för köparens räkning. Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.

TILLVERKAR DEKLARATION

Undertecnad firma

Gisle Krigsvoll AB B Jönssons v 4 S-302 41 Halmstad

försäkrar under eget ansvar att maskinen

Produkt ..............Gräsklippare

Märke ................Best Tools

Modell typ............LM1642A

överensstämmer med följande norm

EN60335-1:1994+A1+A2+A11-A16, EN60335-2-77:2000, EN55014-1:2000+A1+A2, EN55014-2:1997+A1, EN61000-3-2:2000+A2, EN61000-3-11:2000, EN50366:2003, EN ISO 3744:1995, ISO 11094:1991

Halmstad, 2006-01-03

VD, Gisle Krigsvoll AB

Ändringar

Text, bilder och uppgifter gäller vid tryckning av denna bruksanvisning. Vi förbehåller oss rätten att uppdatera bruksanvisningen, om maskinen skulle ändras väsentligt.

Art no 540644

Kasserade elektriska produkter skall inte kastas tillsammans med hushållsavfall. För säker hantering, lämna gräskligpparen vid närmaste avfallsanläggning. Detta enligt WEEE (Waste from Electrical and Electronic Equipment) direktiv, gällande från augusti 2005.

540644 manual 03-03-06 15:23 Side 16
