Circular saw
Cirkelsåg
Sirkelsag
Instruction manual Bruksanvisning Bruksanvisning
CS185BW Varenr. 420614
Page 2
ELEKTRISK TILKOBLING
Før du setter støpselet inn i kontakten, kontroller at
spenningen på nettet tilsvarer den verdien som er angitt
på informasjonsplaten på maskinen.
Tekniske data:
Typebetegnelse: CS185BW
Effekt: 1200W
Spenning: 230V/50Hz
Hastighet: 4500 o/min.
Bladstørrelse: Ø185x20mm/18T
Kuttekapasitet: Maks 63mm
Art.no: 420614
ALLMENNE SIKKERHETSFORSKRIFTER
Les denne bruksanvisningen nøye! Ta vare på den!
Ved bruk av elektrisk verktøy, så bør alltid følgende
forholdsregler følges for å redusere brannrisikoen,
elektrisk støt og personlig skade.
Les bruksanvisningen nøye, og ta vare på denne, før
de begynner å bruke produktet.
For driftsikker
1. Hold arbeidsplassen ren - Rot og dårlig oversikt
innbyr til skader.
2. Tenk på arbeidsmiljøet - Utsett ikke maskinen for
regn. Bruk ikke maskinen i fuktige eller våte
omgivelser. Hold arbeidsområdet stengt. Bruk ikke
maskinen i nærheten av brennbare væsker eller
gasser.
3. Forebygg elektrisk sjokk - Unngå kroppskontakt
med jordede overflater (f eks rør, radiatorer,
komfyrer, kjøleskap).
4. Hold barn borte - La ikke besøkende ta på maskinen
eller forlengelsesledning. Alle besøkende bør holdes
borte fra arbeidsplassen.
5. Lagring av maskin - Maskine som ikke er i bruk bør
lagres på en tørr plass, høyt oppe eller innelåst,
utenfor rekkevidde for barn.
6. Press ikke maskinen - Det vil gjøre arbeidet bedre og
sikrere i den utstrekning det var tiltenkt.
7. Bruk korrekt maskin - Press ikke små maskiner
eller tilbehør til å gjøre et arbeid tiltenkt tungarbeidsmaskiner. Bruk ikke maskiner til formål som de
ikke er beregnet for; f eks bruk ikke sirkelsag til
kutting av tregrener eller stokker.
8. Kle dem korrekt - Bruk ikke løst hengende tøy eller
smykker. Disse kan sette seg fast i bevegelige
deler. Gummihansker og sklisikkert fottøy anbefales
for utendørs arbeide. Bær hårnett eller lignende for
å holde langt hår på plass.
9. Bruk vernebriller - Bruk også støvmaske om arbeidet
utvikler mye støv.
het og lengre levetid
NorskSirkelsag CS185BW
10. Ødelegg ikke ledningen - Bær aldri maskinen etter
ledningen eller rykk aldri i den for å løsne den fra
vegguttaket. Hold ledningen vekk fra varme, olje
eller skarpe kanter.
11. Fest arbeidsstykket - Bruk skrutvinger eller skru-
stikke for å holde fast arbeidsstykket. Dette er
sikrere enn å holde fast arbeidsstykket med hånden,
og begge hendene frigis til betjening av maskinen.
12. Forstrekk deg ikke - Hold balansen og stå stødig
hele tiden.
13. Vedlikehold maskinen godt - Hold redskapene
skarpe og rene for bedre og sikrere ytelse. Følg
instruksjonene for smøring og bytte av reser vedeler.
Kontroller ledninger med jevne mellomrom, hvis
disse er skadet, få disse reparert av autorisert
serviceverksted. Kontroller forlengelsesledninger
og skift disse ved skade. Hold håndtak tørre og
fri fra olje.
14. Koble fra maskinen - Koble fra maskinen når
maskinen ikke er i bruk, innen tilsyn eller ved
bytte av reservedeler/tilbehør.
15. Fjern justerings-/skrunøkler - Gjør det til en vane å
kontrollere at justerings-/skrunøkler er fjernet fra
maskinen ved innkobling.
16. Unngå unødig oppstart - Bær ikke tilkoblet maskin
med fingeren på bryteren. Pass på at bryteren er av
ved tilkobling.
17. Bruk av forlengelsesledninger utendørs - Når
maskinen brukes utendørs, benytt kun forlengelsesledninger fremstilt og merket for utendørs bruk.
18. Vær årvåken - Se hva du gjør! Bruk sunn fornuft!
Bruk ikke maskinen når de er trett.
19. Kontroller skadede deler - Innen ytterligere bruk av
maskinen, bør skjerm eller andre deler som er
ødelagt, omhyggelig kontrolleres for å avgjøre om
maskinen kommer til å fungere korrekt. Kontroller
oppretting av bevegelige deler, utstyr og alle andre
forhold som kan ha innflytelse på maskinens drift.
Ødelagte komponenter bør repareres skikkelig eller
byttes ut av et autorisert ser viceverksted. Bruk
ikke maskinen om bryteren ikke kan slås av eller på.
20. Advarsel - Bruk av ethver t annet tilbehør eller
anordning annet enn anbefalt i denne bruksanvisning eller i katalogen, kan innebære risiko
for personskade.
21. Påse at maskinen kun repareres av autorisert
personell - Maskinen er i overensstemmelse med
gjeldende sikkerhetsbestemmelser. Reparasjon av
elektrisk verktøy/maskiner må kun utføres av
autorisert personell, annet kan forårsake skade for
brukeren.
Page 3
BRUK - VEDLIKEHOLD
Motoren krever god ventilasjon når den er i bruk. Hold
ventilasjonsåpningene på maskinen frie for støv og skitt.
Visse rengjøringsmiddel inneholder løsningsmiddel som
kan skade maskinens plastdetaljer. Unngå skader ved å
fjerne spiker, skruer o.l. fra arbeidsstykket, og sag aldri
over hodet. Bruk aldri maskinen uten orginalmonter t
sikkerhetsdetaljer som klyvkniv og bladbeskyttelse.
Press aldri maskinen hardere mot arbeidsstykket enn
den kan avvirke, samt aldri bruk defekt eller sløvt blad og
heller ikke blad av hurtigstål. Ved bytte av blad skal
NorskSirkelsag CS185BW
medfølgede nøkkel brukes, se til at bladbrikken og flens
er grundig rengjor t før montering av nytt blad, samt at
bladet spennes godt så den ligger mot flens og brikke før
start. Klyvkniv skal justeres så den ligger 2-4 mm. fra
bladet samt ha samme dybde som bladet. Sagvinkelen
justeres ved å løsne på låsmutteren og sagen vinkles til
ønsket gradetall. Lås deretter igjen låsmutteren.
Sagdybden justeres ved at låsspaken løsnes, deretter
justeres foten til ønsket sagdybde. Fest låsspaken etter
justering. For optimal saging skal sagdybden være
maks. 3 mm. høyere enn materialet.

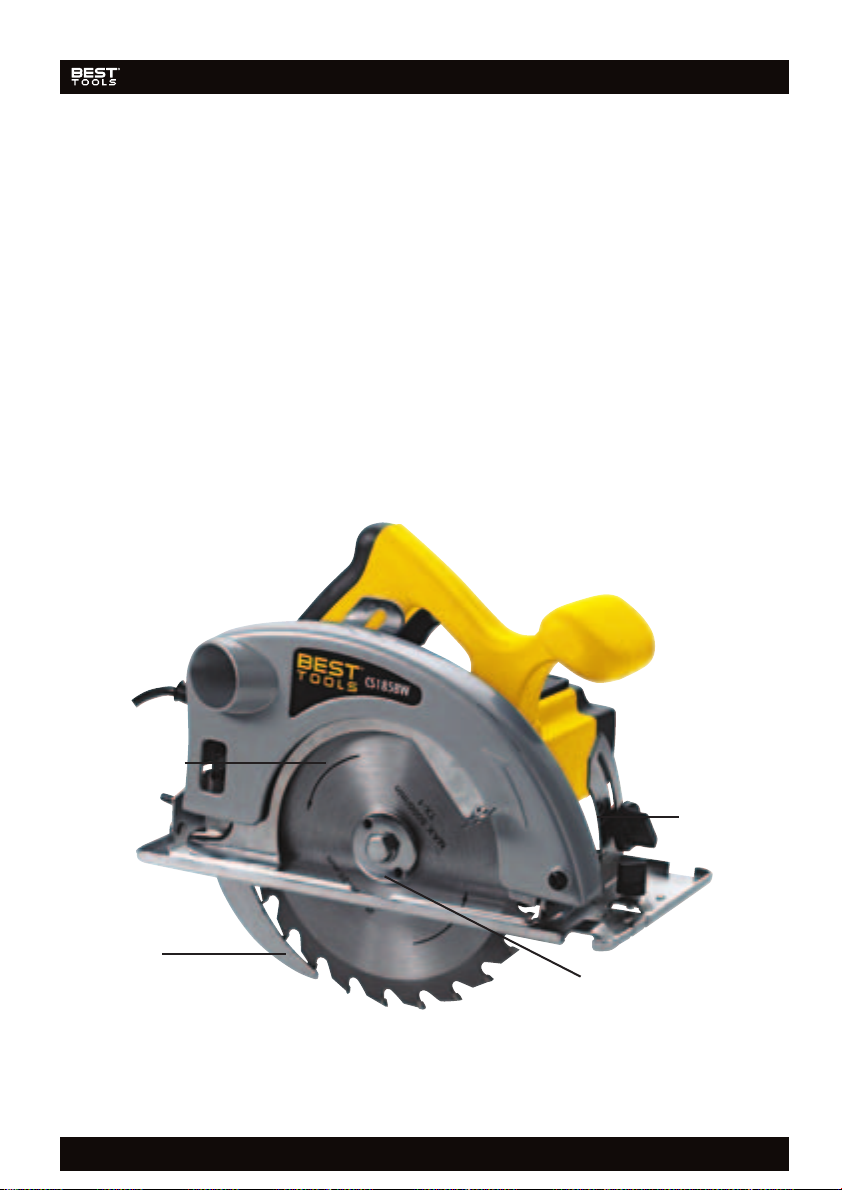

Bladbeskyttelse
Klyvkniv
Låsemutter
for sagvinkel
Bladbrikke/flens
Page 4
ELEKTRISK ANSLUTNING
Innan ni sticker in stickkontakten i vägguttaget, försäkra
er om att nätspänningen motsvarar den som är angiven
på märkplåten/typskylten.
Teknisk data:
Typ: CS185BW
Effekt: 1200W
Spänning: 230V/50Hz
Hastighet: 4500 o/min.
Sågklinga dimension: Ø185x20mm/18T
Sågdjup: Max 63 mm
Art.no: 420614
ALLMÄNNA SÄKERHETSFÖRESKRIFTER
Läs denna bruksanvisning noga! Spara den!
När man använder elektriska verktyg ska alltid
grundläggande säkerhetsföreskrifter följas för att minska
risken för brand, elstöt eller personskada.
Läs hela denna instruktion innan du försöker sätta i gång
den här apparaten och spara instruktionerna.
För säker drift
1. Håll arbetsområdet rent - Nedskräpade ytor och
arbetsbänkar är upphov til skador.
2. Tänk på arbetsmiljön - Utsätt inte elverktyg för regn.
Använd dem inte i fuktiga eller våta utrymmen eller
i närheten av lättantändliga vätskor eller gaser.
Ha bra belysning över arbetsytan.
3. Skydd mot stötar - Undvik kroppskontakt med
jordade ytor (t ex rör, radiatorer, spisar, kylskåp).
4. Håll barnen borta - Låt inte besökare komma i
kontakt med maskinen eller förlängningssladd. Alla
besökare ska hållas borta från arbetsområdet.
5. Förvaring av maskin - När maskinen inte används
ska den förvaras inlåsta på ett torrt, högt placerat
ställe, utom räckhåll för barn.
6. Överansträng inte maskinen - De arbetar bättre och
säkrare vid den hastighet de är avsedda för.
7. Använd rätt maskin - Tvinga inte små maskiner att
göra arbeten som är avsedda för kraftigare
maskiner. Använd inte maskinen för ändamål de
inte är avsedda för, t ex använd inte cirkelsåg för
att såga av kvistar eller träd.
8. Klä dig ordentligt - Bär inte löst hängande kläder
eller smycken. De kan fastna i rörliga delar.
Gummihandskar och halkfria skor rekommenderas
vid utomhusarbeten. Använd hårnät om du har
långt hår.
9. Använd skyddsglasögon - Använd även ansikts-
mask om arbetet är dammigt.
10. Skada inte sladden - Bär aldrig maskinen i sladden
och ryck ej ur sladden från uttaget. Utsätt inte
sladden för värme, olja eller skarpa kanter.
SvenskCirkelsåg CS185BW
11. Sätt fast arbetsstycket - Använd skruvtving eller
skruvstycke för att hålla fast arbetsstycket. Det är
säkrare än att använda handen och du får båda
händerna fria för arbetet.
12. Sträck dig inte för mycket - Se till att du har säkert
fotfäste och balans hela tiden.
13. Sköt maskinen med omsorg - Håll verktygen skarpa
och rena. Följ instruktionerna beträf fande smörjning
och byte av tillbehör. Kontrollera sladden/kabelen
med jämna mellanrum och reparera dem hos en
auktoriserad verkstad om de är skadade.
Kontrollera förlängningssladdar med jämna mellan
rum och byt om de är skadade. Håll hantagen torra,
rena och fria från olja och fett.
14. Koppla från maskinen - Maskinen ska vara urkopplade när de inte är i bruk, vid service och vid byte
av tillbehör, t ex sågblad, skär och knivar.
15. Tag bort justernycklar och skruvnycklar - Gör det
till en vana att kontrollera att nycklar/skruvnycklar
har tagits bort från verktyget innan det star tas.
16. Undvik oavsiktlig tillslagning - Bär inte inkopplade
maskiner med fingret på strömbrytaren. Se till att
strömbrytaren är frånslagen när du sätter i
stickkontakten.
17. Användning av förlängningssladdar utomhus - När
maskinen används utomhus, använd endast förlängningssladdar som är avsedda märkta för utomhus
bruk.
18. Var uppmärksam - Titta på det du gör. Använd sunt
förnuft. Använd inte verktyget när du är trött.
19. Kontrollera skadade delar - Innan fortsatt användning av maskiner ska skyddsanordning eller annan
skadad del kontrolleras noggrant för att fastställa
att maskinen kommer att fungera riktigt och utföra
den avsedda funktionen. Kontrollera inriktningen
av de rörliga delarna, kärvning, sprickbildning, fastsättning och andra förhållanden som kan påverka
driften. En skyddsanordning eller annan del som är
skadad ska repareras riktigt eller bytas ut av en
auktoriserad serviceverkstad, om ej annat anges i
denna instuktionsbok. Byt ut felaktig strömbrytare
hos en auktoriserad serviceverkstad. Använd inte
maskinen om strömbrytaren inte kan slås till/från.
20. Var ning - Användning av något annat tillbehör eller
anordning än vad som rekommenderas i denna
instruktion eller i katalog kan innebära risk för
personskada.
21. Reparation får endast utföras av behörig elektro-
montör - Maskinen uppfyller de gällande
säkerhetsbestämmelserna. Reparation får endast
utföras av en behörig elektromontör, i annat fall kan
användaren råka ut för olycksfall.
Page 5
ANVÄNDNING - UNDERHÅLL
Motorn kräver god ventilation när den arbetar. Håll ventilationsöppningarna fria från smuts. Vissa rengöringsmedel
innehåller lösningsmedel som kan skada maskinenes
plastdetaljer. Undvik skador genom att ta bort spik,
skruv och andra föremål ur arbetsstycket, och såga aldri
ovanför hovudet. Använd aldrig maskinen utan orginalmonterade säkerhetsdetaljer som klyvkniv och klingskydd.
Pressa aldrig maskinen hårdare mot arbetsstycket än
vad den hinner avverka samt använd aldrig defekt eller
slö klinga ej heller klinga av snabbstål. Vid byte av klinga
SvenskCirkelsåg CS185BW
skall medföljande nyckel användas, se til att klingbricka
och fläns är väl rengjord innan montering av ny klinga
samt att klingan spänds ordentligt så den ligger an fläns
och bricka innan start. Klyvkniv skall justeras så den
ligger 2-4 mm. från klingan samt ha samma djup som
klingan. Sågvinkel justeras genom att lossa låsmutter
och vinkla sågen till önskat gradtal. Lås därefter
låsmutter igen. Sågdjup justeras genom att låsspak
lossas varefter foten justeras till önskat sågdjup. Fäst
låsspaken efter justering. För optimal sågning skall
sågdjupet vara max 3 mm. högre än materialet.
Klingskydd
Klyvkniv
Låsemutter
för sågvinkel
Klingbrick/fläns
Page 6
GARANTI
Maskinen har 2 års garanti gällande från av köparen
styrkt innköpsdatum. Garanti gäller endast för materialeller fabrikationsfel. Garanti upphör att gälla om
bruksanvisningen ej följts eller om maskinen utsatts för
onormal belatning eller drift. Alla transportkostnader
eller demonteringskostnader är för köparens räkning.
Vid eventuella tvister gäller Allmänna reklamationsnämdens rekommendationer.
TILLVERKAR DEKLARATION
Undertecnad firma
Gisle Krigsvoll AB
B Jönssons v 4
S-302 41 Halmstad
försäkrar under eget ansvar att maskinen
Produkt ..............Cirkelsåg
Märke ................Best Tools
Modell typ............CS185BW
NorskSvensk
GARANTI
Maskinen har 2 års garanti gjeldende fra innkjøpsdato.
Garantien gjelder kun for material- eller fabrikasjonsfeil.
Garantien opphører å gjelde dersom bruksanvisningen
ikke er fulgt, eller om maskinen har blitt utsatt for
unormal belastning eller drift. Alle transport- og
demonteringskostnader er for kjøpers regning. Ved
eventuelle tvister gjelder Kjøpsloven.
SAMSVARSERKLÆRING
Undertegnede firma
Sivilingeniør Gisle Krigsvoll AS
Industrivn. 61
N-7005 Trondheim
forsikrer under eget ansvar at maskinen
Produkt ..............Sirkelsag
Merke ................Best Tools
Modell ................CS185BW
överensstämmer med följande norm
EN50144, EN55014, EN55104, EN61000
enl. bestämmelser och riktlinjerna i direktiv
89/392/EW, 73/23/EWG, 89/336/EWG
Halmstad, 2003-11-01
VD, Gisle Krigsvoll AB
Ändringar
Text, bilder och uppgifter gäller vid tryckning av denna
bruksanvisning. Vi förbehåller oss rätten att uppdatera
bruksanvisningen, om maskinen skulle ändras väsentligt.
2003 © Gisle Krigsvoll AB
Art no 420614
er i overensstennelse med normene
EN50144, EN55014, EN55104, EN61000
samt bestemmelser gitt i direktiv
89/392/EW, 73/23/EWG, 89/336/EWG
Trondheim, 01.11.2003
Daglig leder, Sivilingeniør Gisle Krigsvoll AS
Endringer
Tekst, bilder og data er gjeldende når denne bruksanvisningen går i trykken. Om maskinen skulle endres
vesentlig, forbeholder vi oss retten til å oppdatere
bruksanvisningen.
2003 © Sivilingeniør Gisle Krigsvoll AS
Loading...
