Page 1

MODEL MODÈLE MODELO

WWW.BESTAR.CA : 1-888-8BESTAR (1 888 823-7827)

99620-2139

BORDEAUX & GRAPHITE : BORDEAUX ET GRAPHITE : BURDEOS Y GRAFITO

99620-2152

ANTIGUA & WHITE CHOCOLATE : ANTIGUA ET CHOCOLAT BLANC : ANTIGUA Y CHOCOLATE BLANCO

99620-2169

CHOCOLATE : CHO COLAT : C HOC OLAT E

RIGHT ASSEMBLY

INSTRUCTIONS

D’ASSEMBLAGE DROIT

Certied/Certié/Certicado ISO 9001

CA70

INSTRUCCIONES DE

ENSAMBLAJE DERECHO

CA70

LEFT ASSEMBLY

INSTRUCTIONS

D’ASSEMBLAGE GAUCHE

INSTRUCCIONES DE

ENSAMBLAJE IZQUIERDO

Page 2

Thank you for choosing a BESTAR product. Your total satisfaction is our #1 priority.

Customer Service and warranty information

Should you have a problem or need more information concerning the warranty, do not call to the place of purchase. Please call our customer service department for immediate assistance using the following toll free

Monday to Thursday: 8 a.m. to 8 p.m. E.S.T. / Friday: 8 a.m. to 4 p.m. E.S.T. / Saturday and Sunday: 9 a.m. to 4 p.m. E.S.T.

Please have your assembly instruction manual on hand when you call. BESTAR products are warranted to the original purchaser against defects in material or workmanship in the furniture. Defects as mentioned in this warranty refer to any imperfections which may impair the use of the product. Our warranty is expressly limited to the replacement of furniture parts and components for ten years following the date of purchase. BESTAR will replace any part that is defective. This warranty applies under conditions of normal use. Our furniture products are not intended for outdoor use. The warranty does not cover defects caused by improper assembly or disassembly, defects occurring after purchase due to product modications, intentional damage, accident, misuse, exposure to the elements and labor or assembly costs. Bestar reserves the right to request proof of purchase to document a warranty claim. In no event shall BESTAR be liable for incidental or consequent damages resulting from the misuse of the product.

PROBLEMS

OR INFORMATION

This warranty is not transferable and is valid only in Canada and the United States excluding Alaska, Hawaii and Puerto Rico.

number:

www.bestar.ca

POUR TOUT PROBLÈME

OU INFORMATION

PROBLEMA O

INFORMACION

1 888 823-7827

MERCI D’AVOIR CHOISI LES PRODUITS BESTAR. VOUS SATISFAIRE EST NOTRE PRIORITÉ.

Service à la clientèle et informations relatives à la garantie

Si vous rencontrez un problème ou si vous souhaitez de plus amples informations concernant votre garantie, ne vous adressez pas au magasin où vous avez eectué votre achat. Pour obtenir une aide immédiate, veuillez appeler notre service après-vente au numéro sans frais :

Lundi au jeudi : 8 h à 20 h HNE / Vendredi : 8 h à 16 h HNE / Samedi et dimanche : 9 h à 16 h HNE

Veuillez avoir en main le manuel d’instructions lors de votre appel. La garantie des produits BESTAR est valide, pour l’acheteur original, en cas de défaut de matériel ou de fabrication. Les défauts couverts par cette garantie incluent toutes les imperfections qui ont pour conséquence une utilisation non appropriée du produit. Notre garantie est expressément limitée au remplacement des composants et des éléments de meubles pour une durée de dix ans suivant la date de l’achat. BESTAR s’engage à remplacer tout élément défectueux. Cette garantie s’inscrit dans le cadre d’une utilisation du produit dans des conditions normales. Nos meubles ne sont pas destinés à être utilisés à l’extérieur. La garantie ne couvre pas les défauts générés par un assemblage ou un démontage non conforme, les défauts apparus suite à des modications apportées au produit, à des dommages intentionnels, à un accident, une mauvaise utilisation, l’utilisation à l’extérieur, ni les coûts de main d’œuvre ou d’assemblage. Bestar se réserve le droit d’exiger une preuve d’achat an de documenter la réclamation. La société BESTAR ne pourra être tenue, en aucun cas, responsable de dommages indirects ou consécutifs, suite à une mauvaise utilisation du produit. Cette garantie ne peut être tr et aux États-Unis sauf Hawaï, Puerto Rico et Alaska.

Gracias por elegir un producto BESTAR. Su entera satisfacción es nuestra prioridad N°1.

Servicio de atención al cliente e información sobre la garantía

Si tiene algún problema y necesita más información sobre la garantía, no vaya al lugar donde realizó la compra.

Llame a nuestro

De lunes a jueves : de 8H00 AM a 8H00 PM EST / Viernes : de 8h00 AM a 4H00 PM EST / Sábado y domingo : de 9h00 AM a 4H00 PM EST

Cuando llame, tenga a mano su manual de instrucciones de montaje. Los productos BESTAR están garantizados por el comprador original contra defectos en el material o en la confección del mueble. Los defectos, tal como se describen en esta garantía incluyen toda imperfección que pueda impedir el uso del producto. Nuestra garantía se limita expresamente al reemplazo de las partes y componentes del mueble defectuosos por diez años a partir de la fecha de compra. BESTAR remplazará cualquier pieza defectuosa. Esta garantía se aplica según las condiciones de uso normal. Nuestros productos no están diseñados para ser utilizados al aire libre. La garantía no cubre defectos provocados por ensamblaje o desensamblaje incorrectos, defectos ocurridos luego de la compra por la modicación del mueble, daños intencionales, accidentes, uso incorrecto, exposición a los agentes naturales ni costos derivados de la fabricación o ensamblaje. Bestar se reserva el derecho de solicitar una factura de compra para poder extender un reclamo de garantía. Bajo ninguna circunstancia BESTAR será responsable de los daños accidentales o consecuentes que pudieran resultar del uso incorrecto del producto. Esta garantía es intransferible y se aplica solamente a Canadá y los Estados Unidos.

departamento de atención al cliente para recibir ayuda inmediata utilizando nuestro servicio de llamada gratuita :

ansférée et est valide au Canada

HEAD OFFICE AND FACTORY / SIÈGE SOCIAL ET USINE / CASA CENTRAL Y FÁBRICA 4220, RUE VILLENEUVE, LAC-MÉGANTIC, QC. CANADA G6B 2C3 TÉL. : (819) 583-1017 WWW.BESTAR.CA : 1-888-8BESTAR (1 888 823-7827)

Page 3

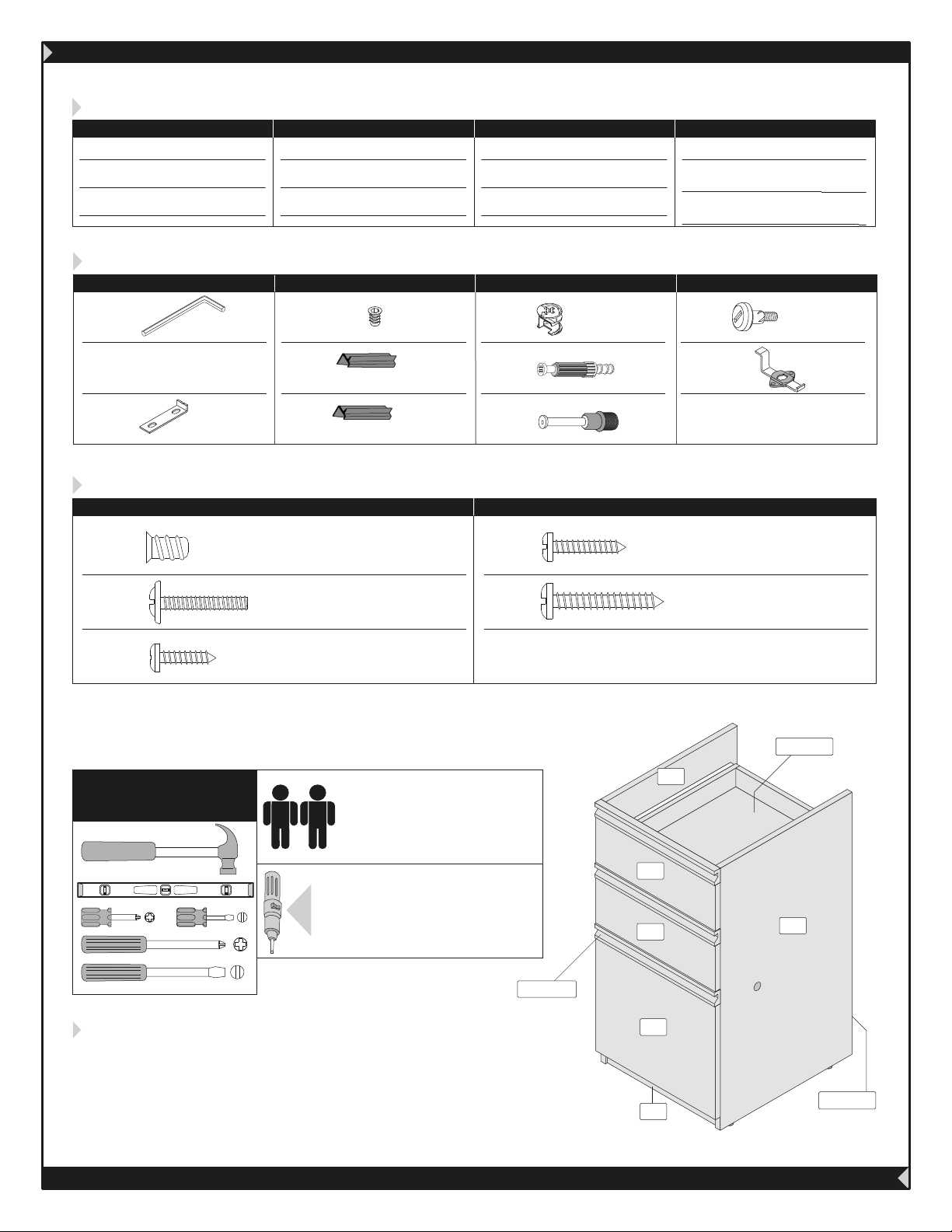

PARTS / PIÈCES / PIEZAS

CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT.

CA01A 4

CA05A 4

CA09A 2

HARDWARES / QUINCAILLERIES / QUINCALLAS

CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT. CODE / CÓDIGO QTY / QTÉ / CANT.

CA13A 2

17 1

18 1

66 2

67 1

CA70B 1

81 1 CA15A

bottom / fond / fondo

15 3/8“ x 12 7/16” (391 mm x 316 mm)

MO-390

moldings / moulures / molduras

1 9/16“ x 15 3/8“ (40 mm x 390 mm)

CL-745 1

CO-249 3

CR-141 2

REAL SIZE / GRANDEUR RÉELLE / TAMAÑO REAL

CODE / CÓDIGO

VE-244 18

VM-601 6

VR-207 22

runners 406 mm (16”) coulisseaux 406 mm

correderas 406 mm

3/8” (10 mm)

1/2” (13 mm)

EC-744 6

EX-681 2

EX-702 2

3/4” (20 mm)

11 15/16” (303 mm)

16 3/16” (411 mm)

QTY / QTÉ / CANT.

H-03 18

H-04 10

H-36 8

CODE / CÓDIGO

VR-210 2

VR-212 25

PA-844 4

SE-686 1

5/8” (16 mm)

1” (25 mm)

QTY / QTÉ / CANT.

CA15A

tools required

outils requis

herramientas necesarias

1/4” (7 mm)

two people are required to assemble and move this model.

deux personnes sont requises pour assembler et déplacer ce modèle.

se necesitan dos personas para ensamblar y desplazar este mueble.

the use of electric tools must be made with vigilance.

l’utilisation d’outils électriques doit être faite avec vigilance.

las herramientas eléctricas deben utilizarse con sumo cuidado.

MO-390

IMPORTANT NOTICE / NOTE IMPORTANTE / NOTA IMPORTANTE Group together all the hardware required for each step as the

construction of your piece of furniture is progressing.

Regroupez toutes les quincailleries requises pour chaque étape de façon à vous assurer de tout installer au bon moment.

Reúna todas las quincallas necésarias para cada una de las etapas de montaje, para asegurar una correcta instalación en el momento adecuado.

99620

ERVICE/SERVICIO

CA70

CA70B

: 1-888 8BESTAR (1-888 823-7827)

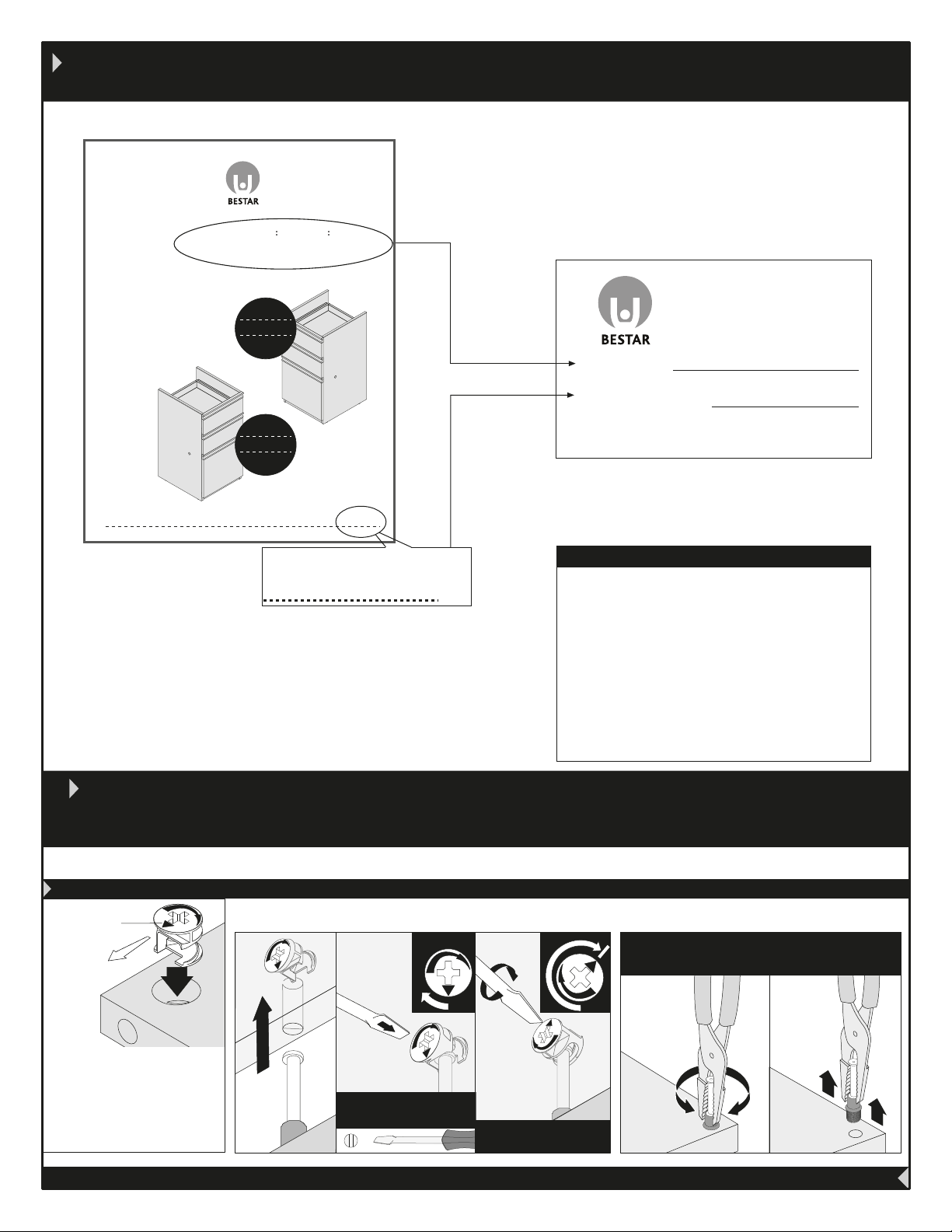

Page 4

pull out

retirez

retire

turn

tournez

haga girar

IMPORTANT NOTICE / AVIS IMPORTANT / NOTA IMPORTANTE

PRODUCTION 0000

Pease complete sefl-adhesive sticker.

MODEL MODÈLE MODELO

00000-0000-0000

CANDLE LIGHT AND CHOCOLATE : LUEUR DE CHANDELLE ET CHOCOLAT : LUZ DE VELA Y CHOCOLATE

Assurez-vous de bien remplir l’autocollant.

WWW.BESTAR.CA : 1-888-8BESTAR (1 888 823-7827)

Asegúrese de completar correctamente la etiqueta.

Certied/Certié/Certicado ISO 9001

CA70

RIGHT ASSEMBLY

INSTRUCTIONS

D’ASSEMBLAGE DROIT

INSTRUCCIONES DE

ENSAMBLAJE DERECHO

LEFT ASSEMBLY INSTRUCTIONS

INSTRUCTIONS

D’ASSEMBLAGE GAUCHE

INSTRUCCIONES DE

ENSAMBLAJE IZQUIERDO

CA70

PRODUCTION 0000

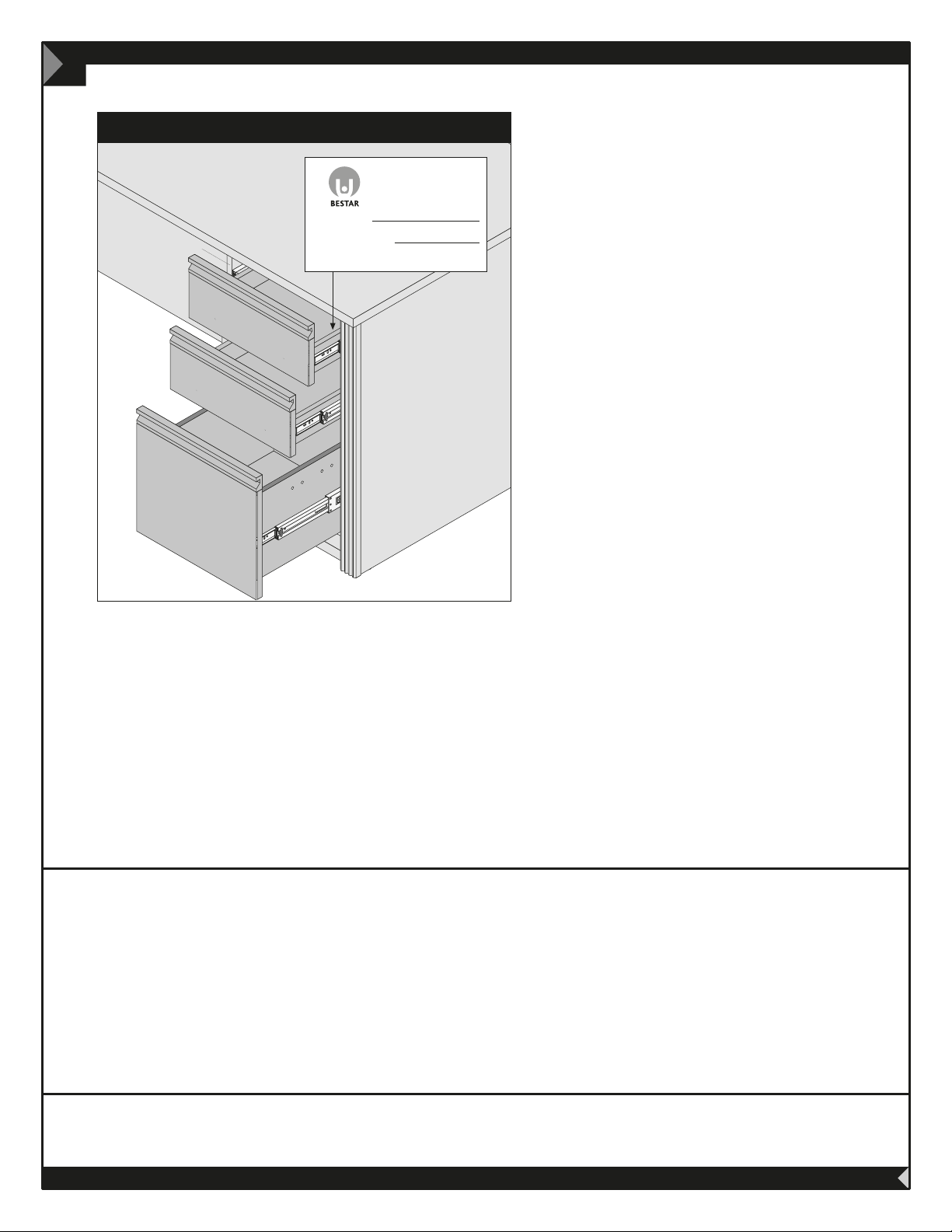

To better serve you!

Pour mieux vous servir!

Model / Modèle:

Production Number

Numéro de production:

Customer Service

Service à la clientèle

1-888-823-7827

Important/Importante

Please retain the self-adhesive sticker which you will find at step 11 of the instruction manual.

Conservez l’autocollant qui sera collé seulement à l’étape 11 du feuillet d’instructions.

Conserve la etiqueta que será pegada sólo en la etapa 11 de la hoja de instrucciones.

PROBLEMS OR INFORMATION

POUR TOUT PROBLÈME OU INFORMATION

PROBLEMAS O INFORMACIÓN

IMPORTANT NOTICE / NOTE IMPORTANTE / NOTA IMPORTANTE

arrow

flèche

flecha

H-03

Insert the cam with the arrow pointing towards the hole in the edge.

Insérez la rondelle en pointant la flèche vers le trou de la bordure.

Inserte la arandela con la flecha apuntando hacia el orificio cercano al borde.

99620

www.bestar.ca

1 888 823-7827

Main hardware system / Système de quincaillerie principal / Sistema principal de quincalla

How to remove a misplaced assembly bolt (H-36).

Comment retirer un boulon (H-36) mal situé.

Cómo retirar un perno (H-36) mal ubicado.

: 1-888 8BESTAR (1-888 823-7827)

insert

insérez

insertar

herramientas necesarias

tools required

outils requis

tighten

serrez

apretar

important

importante

ERVICE/SERVICIO

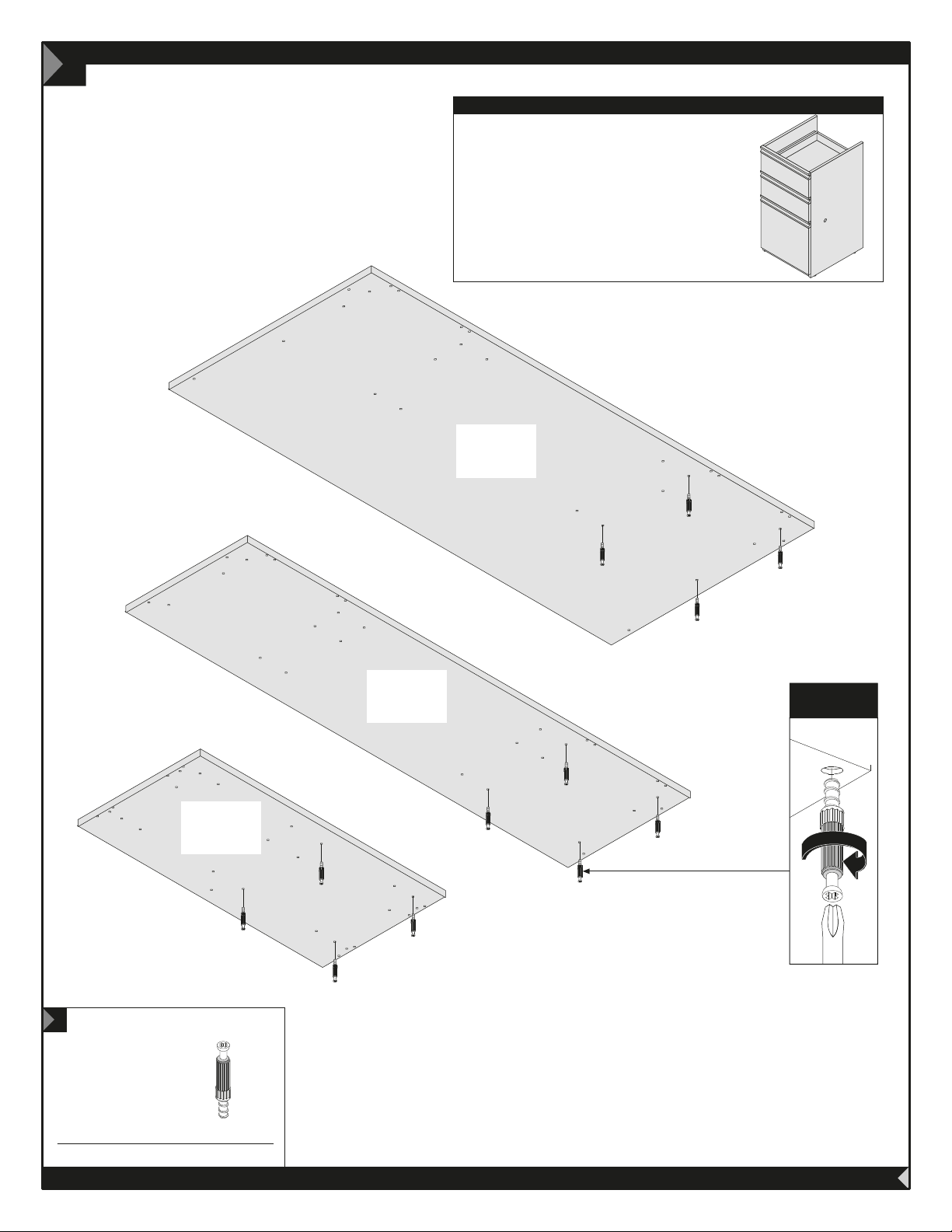

Page 5

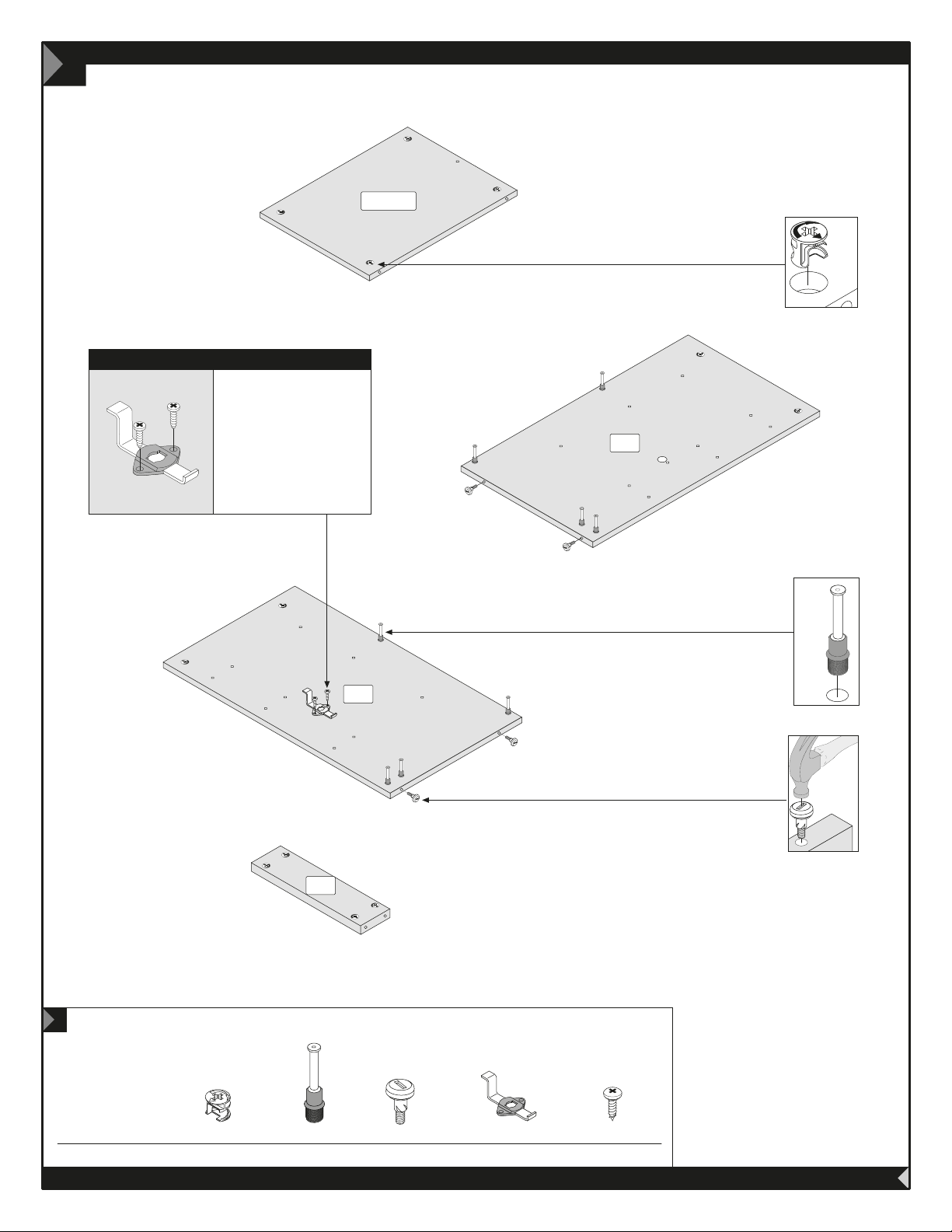

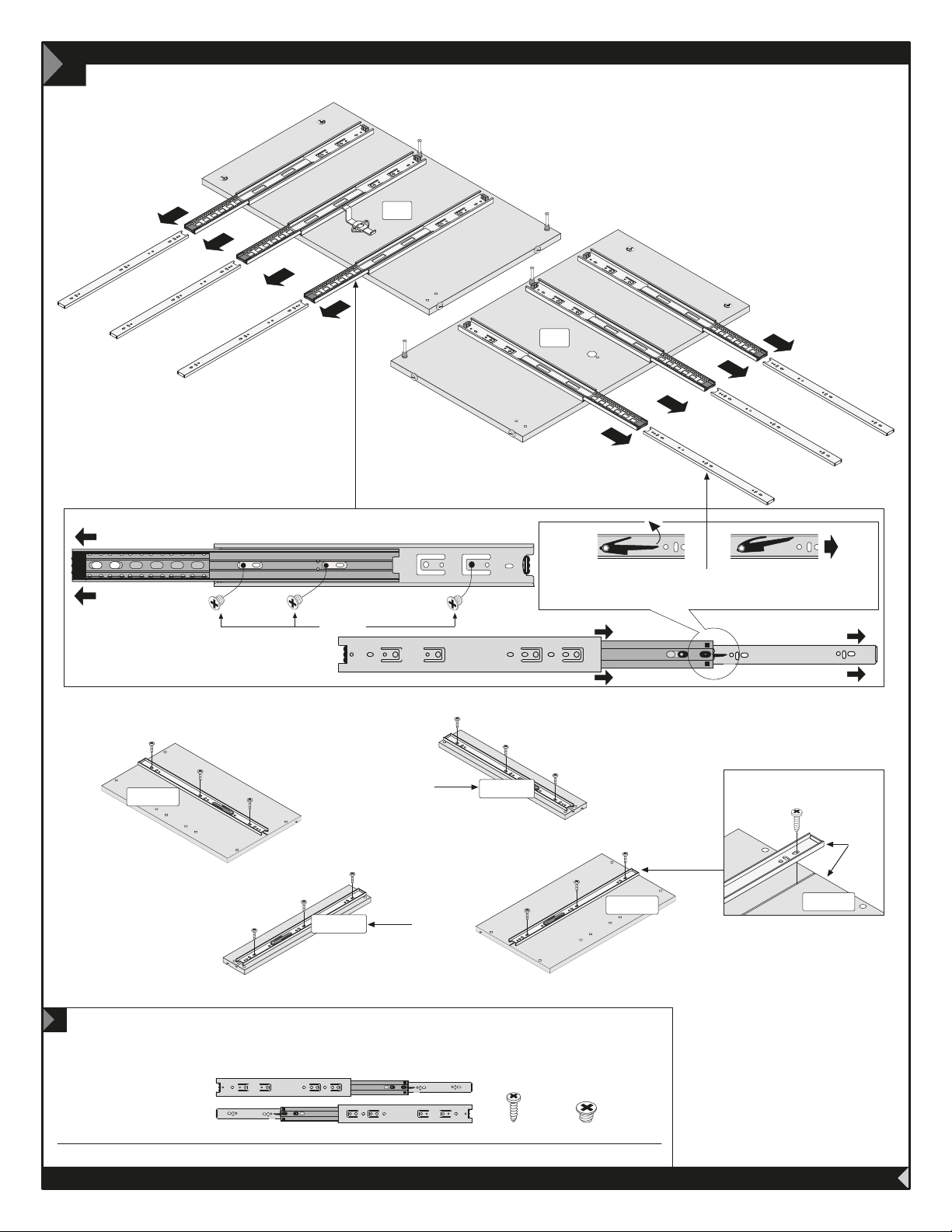

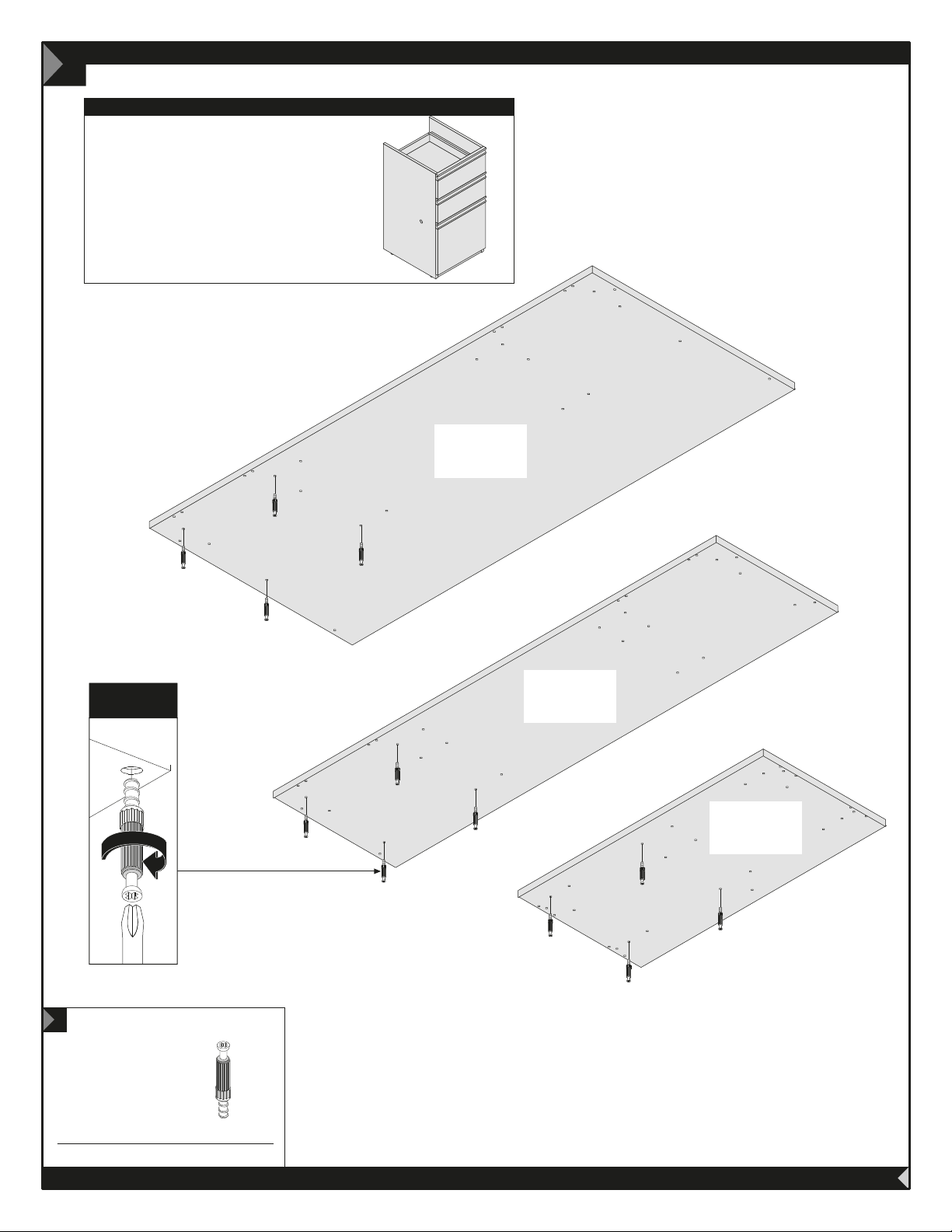

HARDWARE INSTALLATION / INSTALLATION DES QUINCAILLERIES / INSTALACIÓN DE LAS QUINCALLAS

Pedestal with 3 Drawers / Caisson à trois tiroirs / Modulo con tres cajónes

CA70B

important / importante

VR-210

SE-686

Install the locking device on panel 18 for left assemblage.

Installez la barrure sur le côté 18 pour l’assemblage gauche.

Instale la barra sobre la pieza 18 para la ensamblaje izquierdo

H-03

H-36

PA-844

Code / Code / Código Qty / Qté / Cant.

99620

H-03

x 12

H-36

x 8

PA-844

x 4

1” (25 mm)

SE-686

x 1

ERVICE/SERVICIO

5/8” (16 mm)

VR-210

x 2

: 1-888 8BESTAR (1-888 823-7827)

Page 6

HARDWARE INSTALLATION / INSTALLATION DES QUINCAILLERIES / INSTALACIÓN DE LAS QUINCALLAS

Pedestal with 3 Drawers / Caisson à trois tiroirs / Modulo con tres cajónes

CO-249

Use these holes / Utilisez ces trous / Utilice estos orificios

VE-244

CA09A

left side

côté gauche

lado izquierdo

CA01A

right side

côté droit

lado derecho

Soulever pour dégager et séparer la section qui servira pour les pièces CA09A et CA01A

Levantar para soltar y separar la sección que servirá para las piezas CA09A y CA01A

CA01A

left side

côté gauche

lado izquierdo

Push plastic lever and slide out piece to be used for parts CA09A and CA01A

CO-249

CA09A

right side

côté droit

lado derecho

VR-207

CL09A

align

aligner

alinear

Code / Code / Código Qty / Qté / Cant.

99620

CO-249

x 3

1/2” (13 mm)

VR-207

x 18

ERVICE/SERVICIO

3/8” (10 mm)

VE-244

x 18

: 1-888 8BESTAR (1-888 823-7827)

Page 7

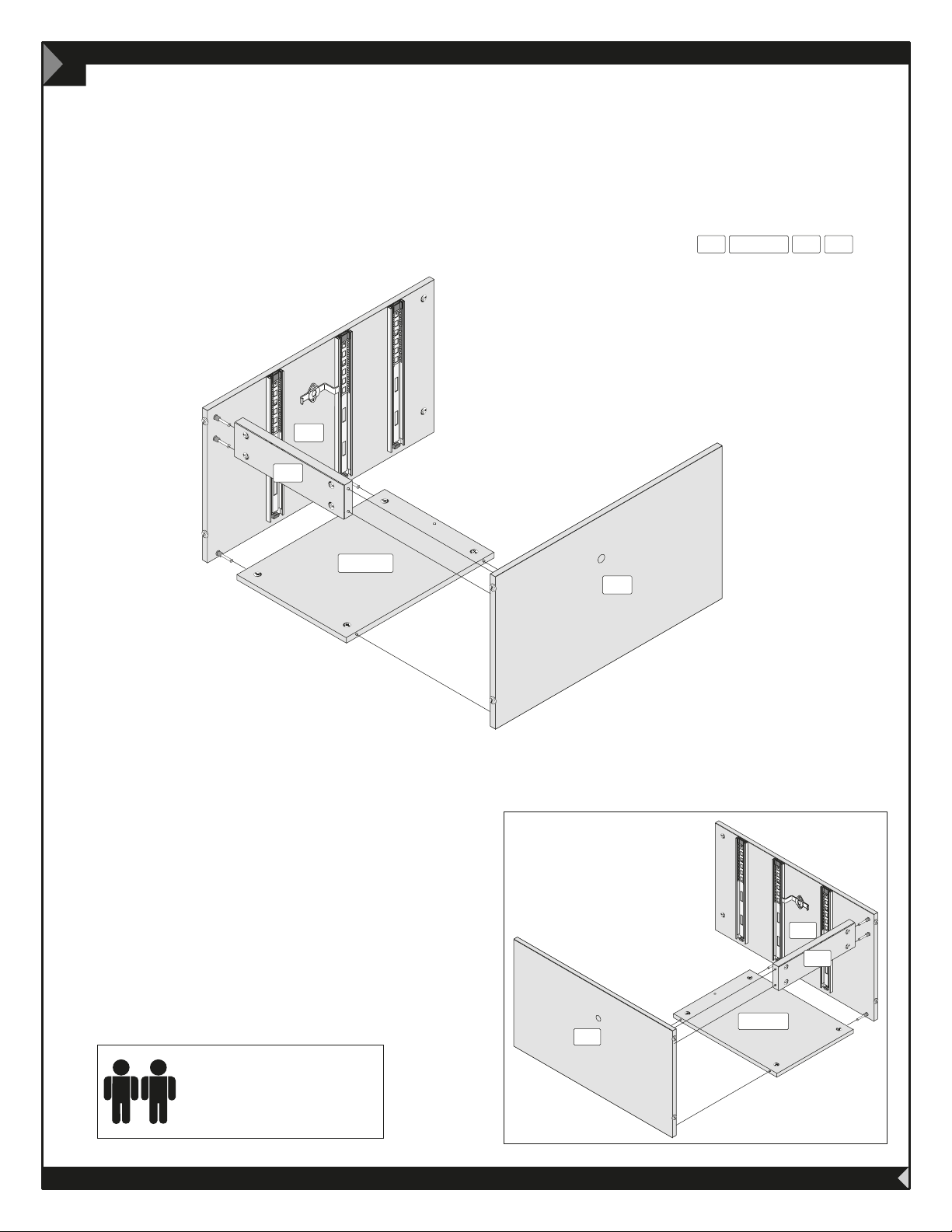

ASSEMBLY / ASSEMBLAGE / ENSAMBLAJE

Pedestal with 3 Drawers / Caisson à trois tiroirs / Modulo con tres cajónes

Assemble on the back edge

Realice el ensamblaje junte sobre el borde de atrás

Assemblez sur la bordure arrière

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

CA70B

8117

CA70B

99620

two people are required to assemble and move this model.

deux personnes sont requises pour assembler et déplacer ce modèle.

se necesitan dos personas para ensamblar y desplazar este mueble.

ERVICE/SERVICIO

CA70B

Left assembly

Assemblage gauche

Ensamblaje izquierdo

: 1-888 8BESTAR (1-888 823-7827)

Page 8

H-04

HARDWARE INSTALLATION / INSTALLATION DES QUINCAILLERIES / INSTALACIÓN DE LAS QUINCALLAS

Pedestal with 3 Drawers / Caisson à trois tiroirs / Modulo con tres cajónes

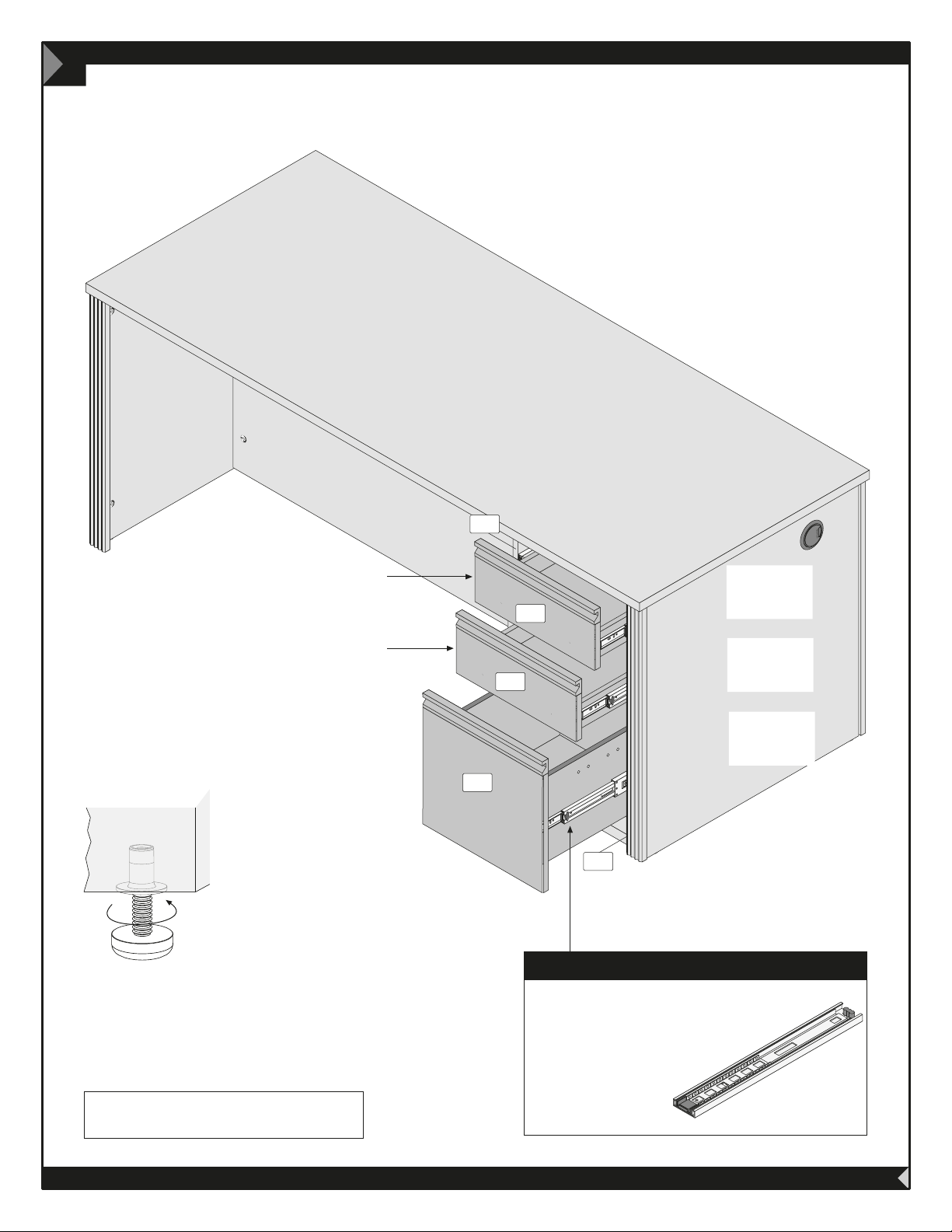

3 possibilities / 3 possibilités / 3 posibilidades

Right assembly p.8 to 14

Refer to page 15 for the left assembly of 99620.

Assemblage droit p.8 à 14

Référez-vous à la page 15 pour l’assemblage gauche du 99620.

Ensamblaje derecho p.8 a 14

Vea la paje 15 para la ensamblaje izquierdo del 99620.

underneath view / vue de dessous / vista de la parte inferior

99400

not included

non-inclus

no incluido

Attention / Attención

CA70

underneath view / vue de dessous / vista de la parte inferior

99612

not included

non-inclus

no incluido

underneath view / vue de dessous / vista de la parte inferior

99810

not included

non-inclus

no incluido

Important

Importante

screw in

vissez

atornillar

Code / Code / Código Qty / Qté / Cant.

99620

H-04

x 4

ERVICE/SERVICIO

: 1-888 8BESTAR (1-888 823-7827)

Page 9

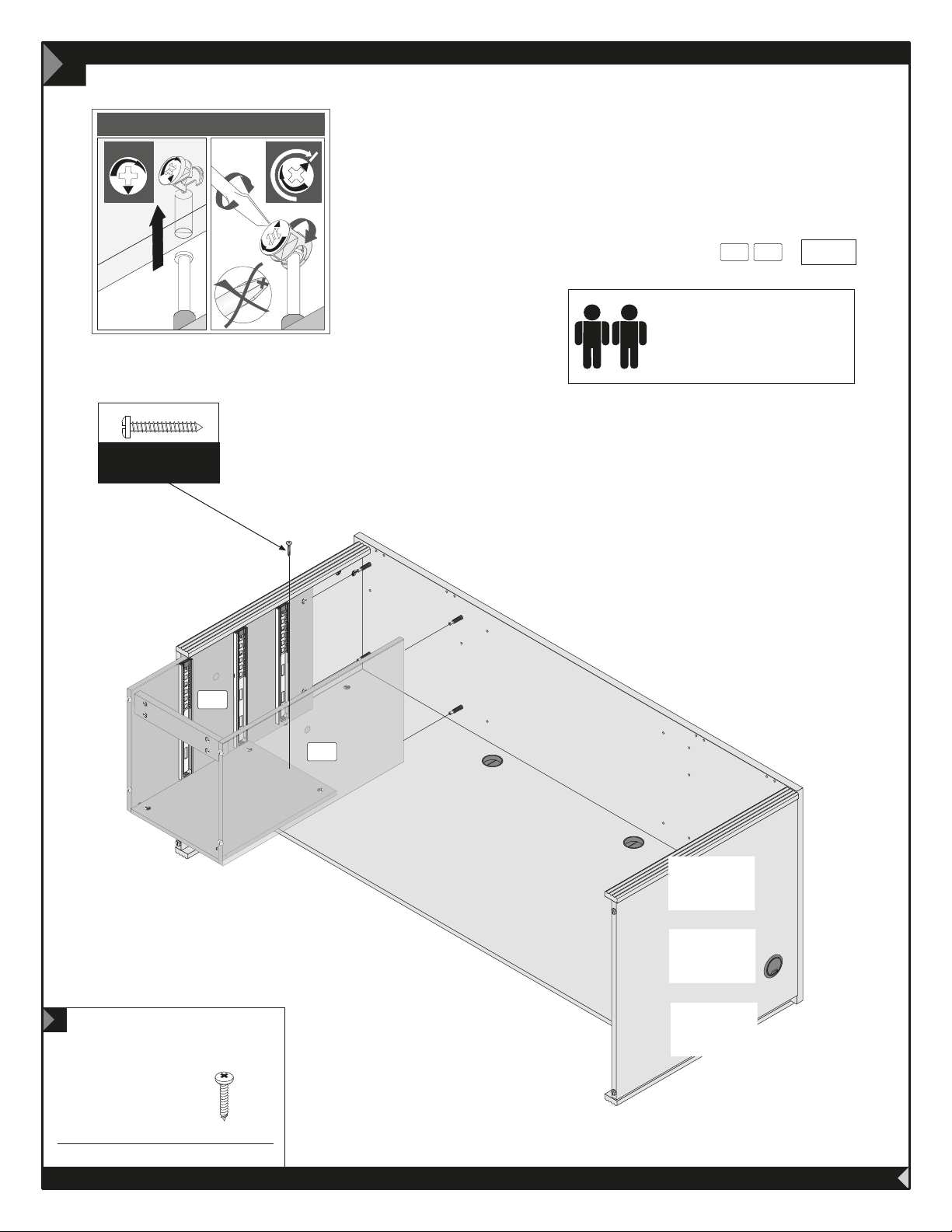

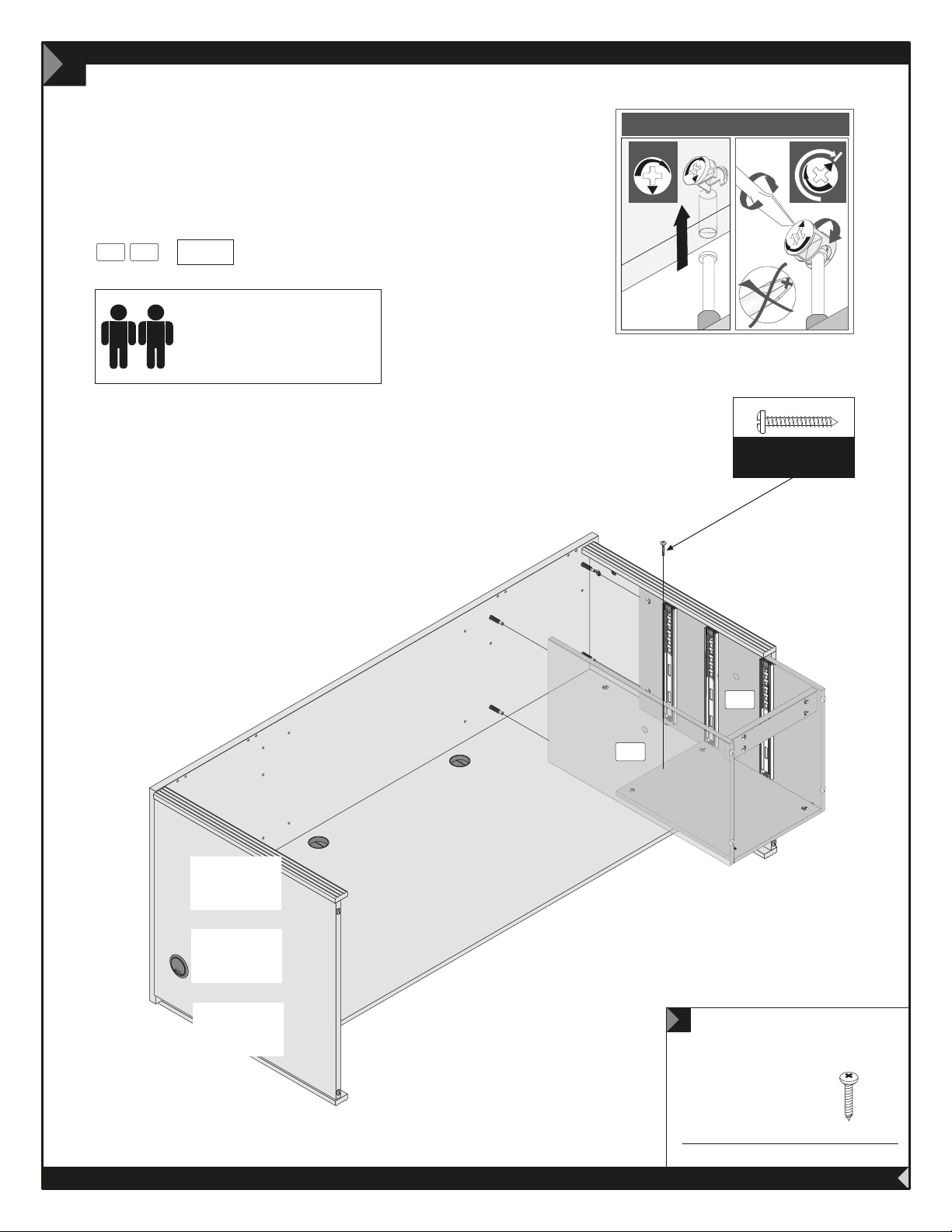

INSTALLATION / INSTALLATION / INSTALACIÓN

Pedestal with 3 Drawers / Caisson à trois tiroirs / Modulo con tres cajónes

Assemble on the back edge

Assemblez sur la bordure arrière

Realice el ensamblaje junte sobre el borde de atrás

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

17 18

VR-212

two people are required to assemble and move this model.

deux personnes sont requises pour assembler et déplacer ce modèle.

se necesitan dos personas para ensamblar y desplazar este mueble.

important / importante

tighten

serrez apretar

insert

insérez insertar

without pre-drilled hole

sin perforación previa

VR-212

sans pré-perçage

99620

99400

not included

non-inclus

no incluido

or/ou/o

99612

not included

non-inclus

no incluido

or/ou/o

99810

not included

non-inclus

no incluido

ERVICE/SERVICIO

: 1-888 8BESTAR (1-888 823-7827)

Code / Code / Código Qty / Qté / Cant.

1” (25 mm)

VR-212

x 1

Page 10

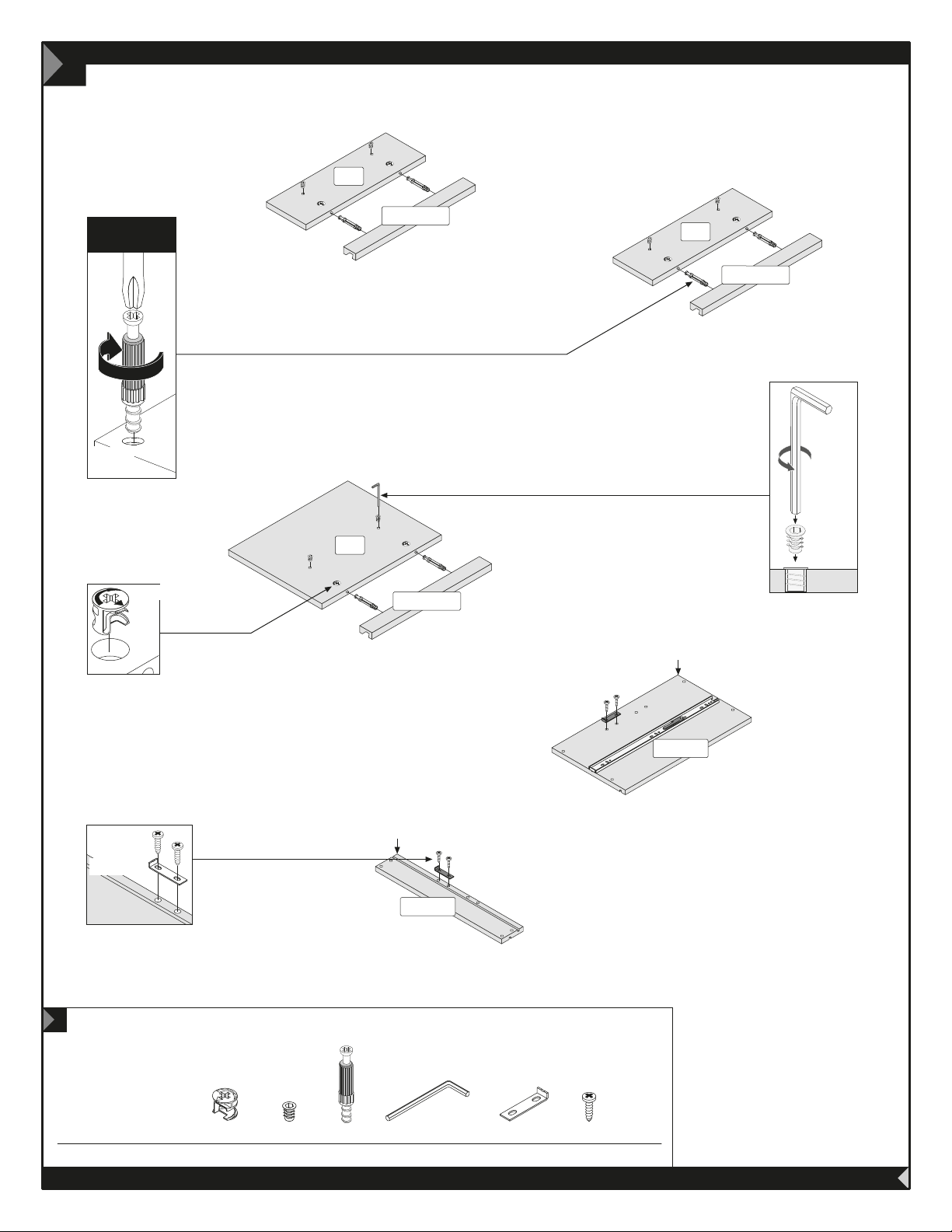

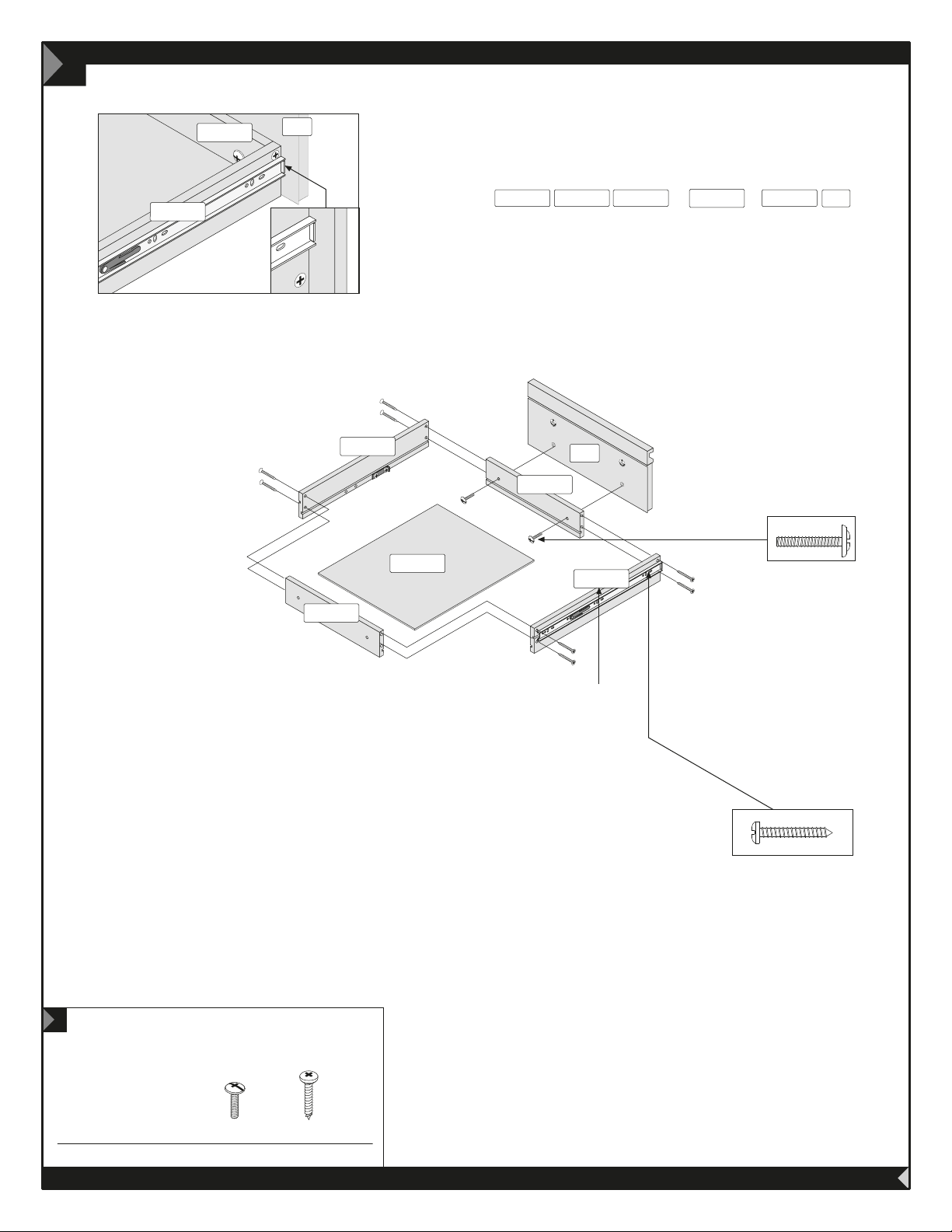

HARDWARE INSTALLATION / INSTALLATION DES QUINCAILLERIES / INSTALACIÓN DE LAS QUINCALLAS

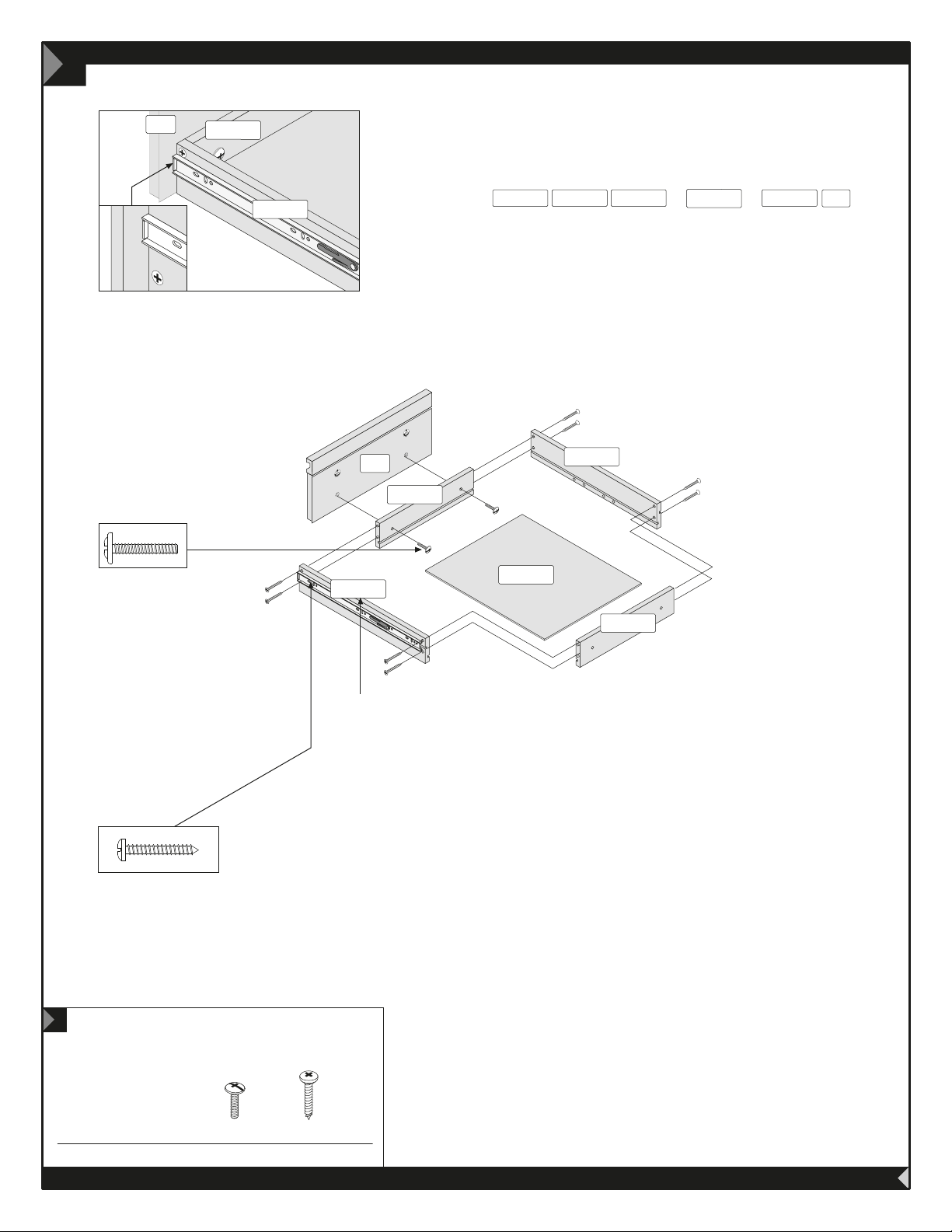

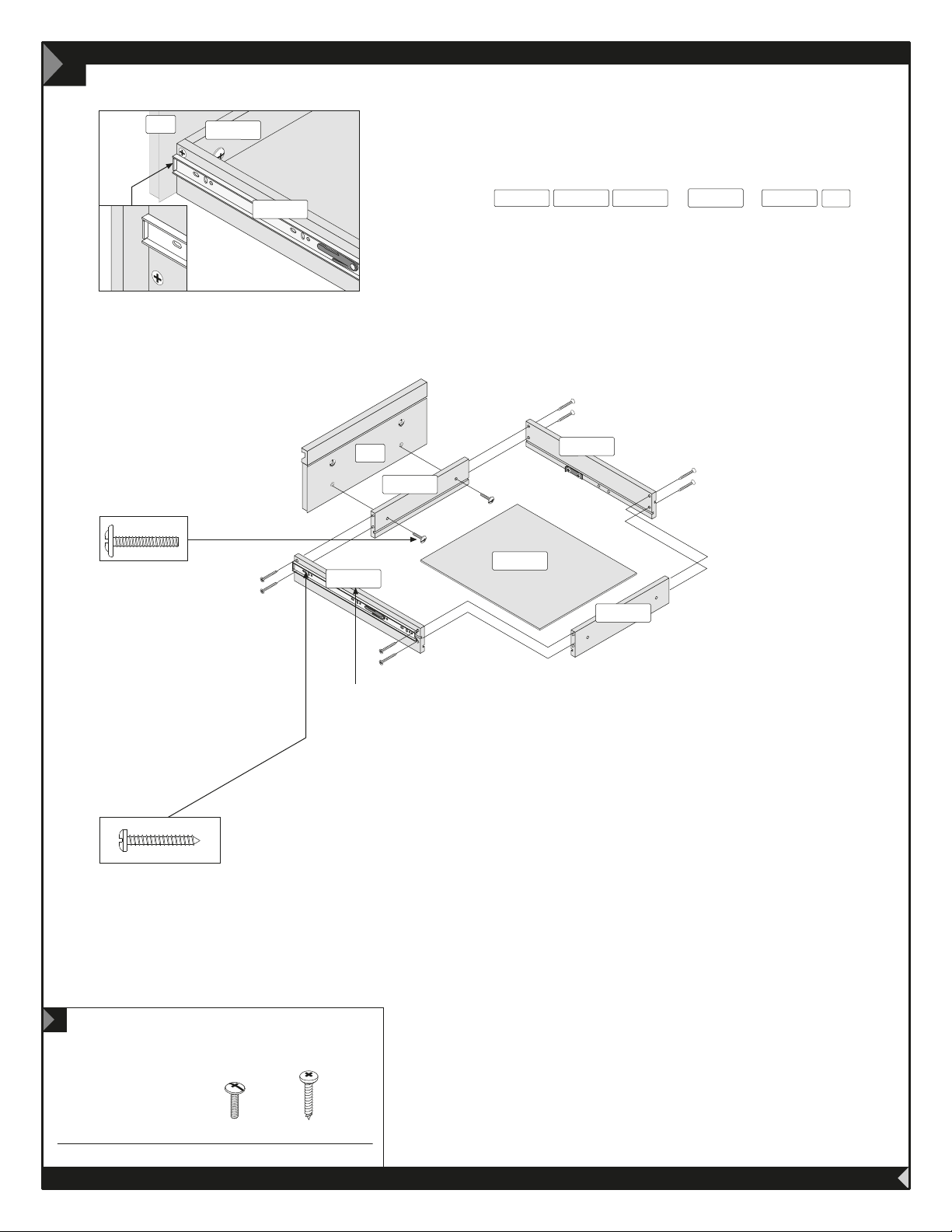

Drawers / Tiroirs / Cajones

MO-390

CL-745

EC-744

inferior drawer

tiroir inférieur

cajón inferior

MO-390

Important

Importante

H-04

screw in

vissez

atornillar

H-03

Code / Code / Código Qty / Qté / Cant.

99620

CA09A

left side

côté gauche

lado izquierdo

H-03

x 6

EC-744

x 6

H-04

x 6

CL-745

x 1

middle drawer

tiroir central

cajón central

CA01A

left side

côté gauche

lado izquierdo

CR-141

x 2

ERVICE/SERVICIO

VR-207

CR-141

1/2” (13 mm)

VR-207

x 4

: 1-888 8BESTAR (1-888 823-7827)

Page 11

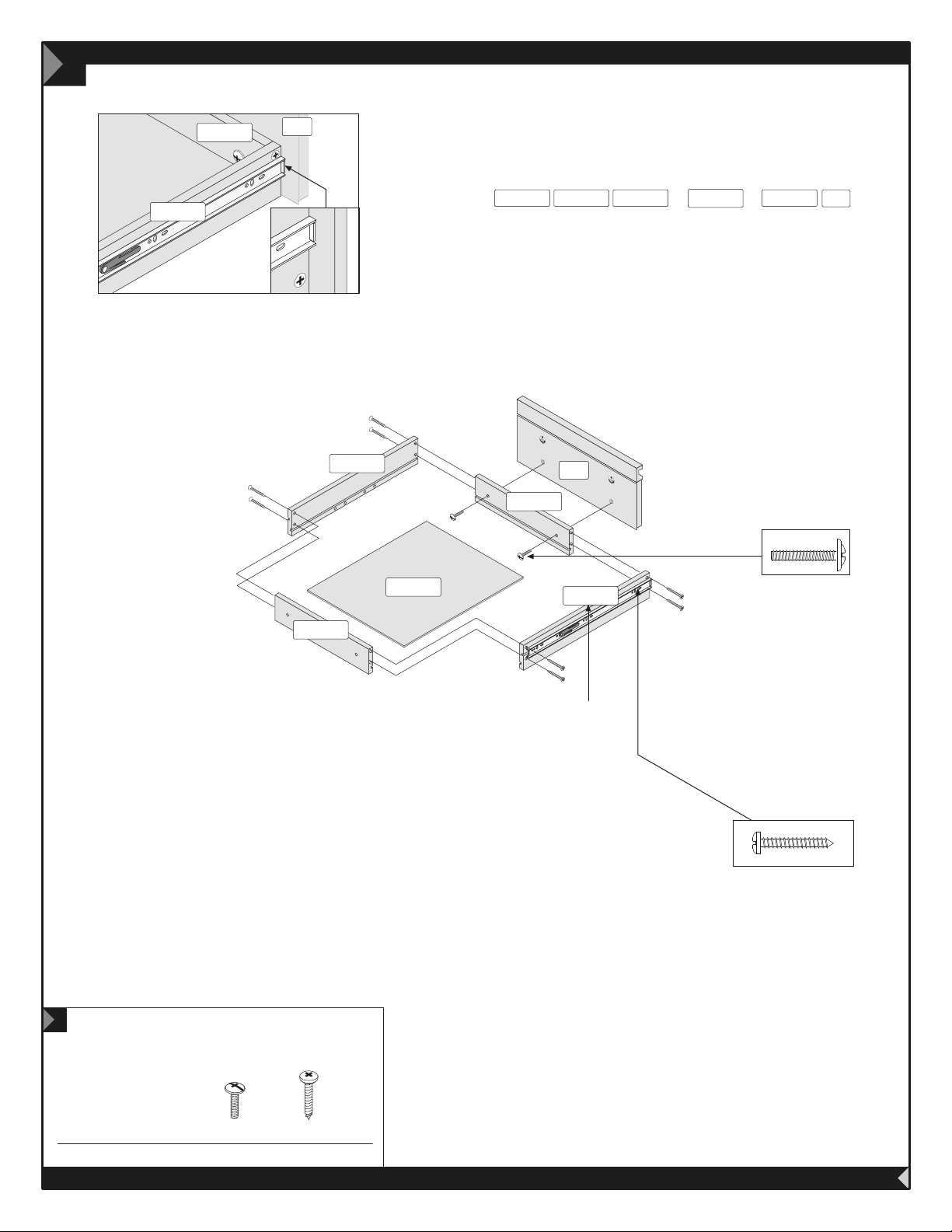

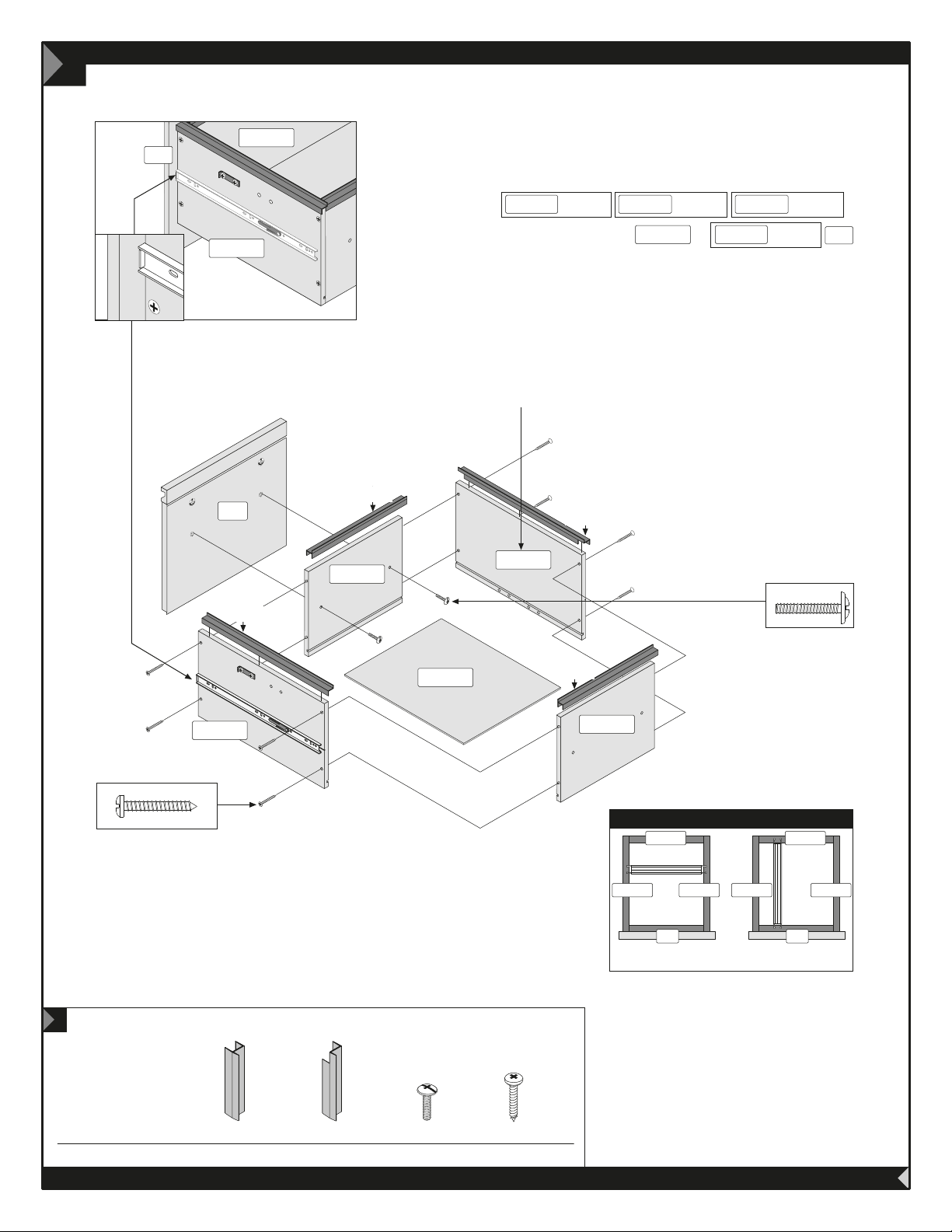

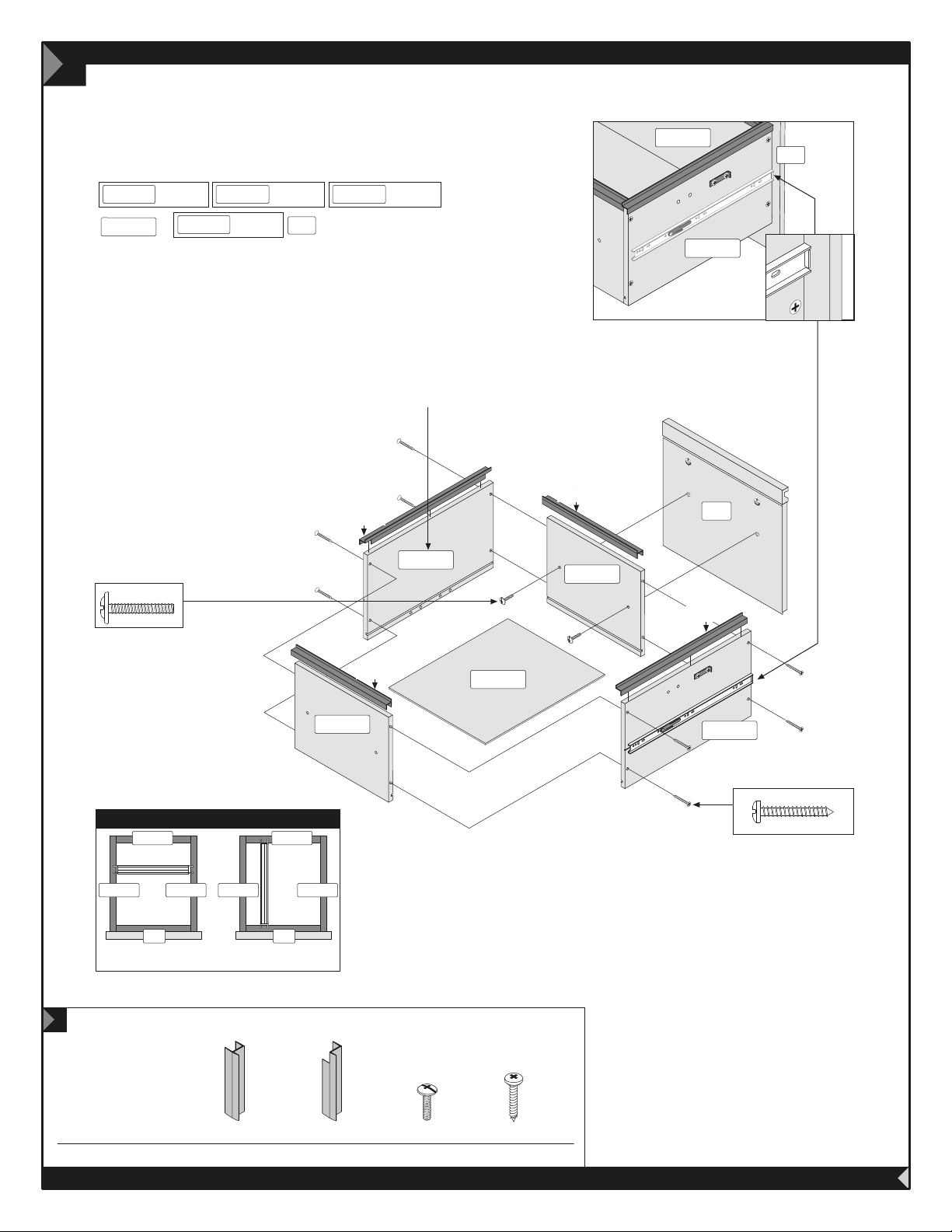

ASSEMBLY / ASSEMBLAGE / ENSAMBLAJE

Superior Drawer / Tiroir supérieur / Cajón superior

VM-601

CA05A

CA01A

CA05A

CA05A CA01A CA01A

left side

côté gauche

lado izquierdo

CA01A

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

+ +

CA15A

CA05A

CA01A

CA15A

CA05A

right side

côté droit

lado derecho

VR-212

Code / Code / Código Qty / Qté / Cant.

99620

VM-601

x 2

3/4” (20 mm)

VR-212

x 8

1” (25 mm)

ERVICE/SERVICIO

: 1-888 8BESTAR (1-888 823-7827)

Page 12

ASSEMBLY / ASSEMBLAGE / ENSAMBLAJE

Middle Drawer / Tiroir central / Cajón central

VM-601

CA05A

CA01A

CA05A

CA05A CA01A CA01A

left side

côté gauche

lado izquierdo

CA01A

CA15A

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

+ +

CA15A

66CA05A

CA05A

right side

côté droit

lado derecho

VR-212

Code / Code / Código Qty / Qté / Cant.

99620

VM-601

x 2

3/4” (20 mm)

VR-212

x 8

1” (25 mm)

ERVICE/SERVICIO

: 1-888 8BESTAR (1-888 823-7827)

Page 13

ASSEMBLY / ASSEMBLAGE / ENSAMBLAJE

Inferior Drawer / Tiroir inférieur / Cajón inferior

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

CA13A

CL13A

CA15A

VM-601

EX- 681

CL13A

CA09A

EX- 681

EX-702

CA09A

EX-702

right side

côté droit

lado derecho

CA09A

EX-681

CA13A

EX-702

filing / rangement / orden

CA13 A

67 67

Letter / Lettre / Carta Legal / Oficio

* File not included / Filière non-incluse / Archivo no incluido

Code / Code / Código Qty / Qté / Cant.

99620

EX-681

CA13A

CA13 A

CA09ACA09A

EX-681

x 2

CA09ACA09A

11 15/16” (303 mm)

EX-702

16 3/16” (411 mm)

VM-601

x 2

CA15A

3/4” (20 mm)

VR-212

x 8

ERVICE/SERVICIO

CA09A

left side

côté gauche

lado izquierdo

VR-212

1” (25 mm)

: 1-888 8BESTAR (1-888 823-7827)

Page 14

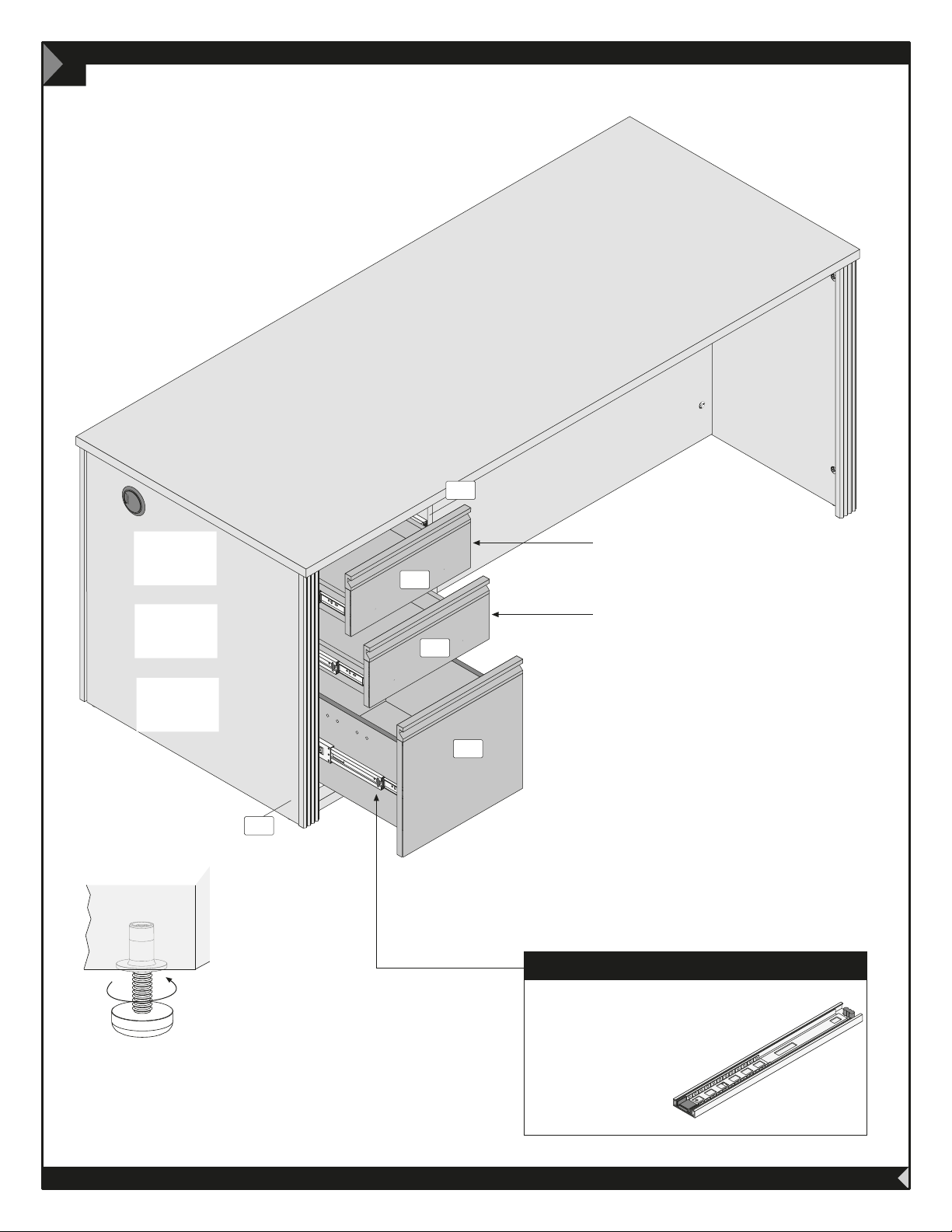

INSTALLATION / INSTALLATION / INSTALACIÓN

Drawers / Tiroirs / Cajónes

superior drawer

tiroir suprérieur

cajón superior

middle drawer

tiroir central

cajón central

PA-844

To level your furniture, use leg levelers.

Pour niveler votre meuble utilisez les pattes ajustables.

Para nivelar su mueble utilice las patas ajustables.

Go to step 11 to complete the assembly.

Aller à l’étape 11 pour compléter l’assemblage.

Ir a la etapa 11 para completar el ensamblaje.

IMPORTANT / IMPORTANTE

Ball bearings must be on front part of slider when installing drawers.

Les roulements à billes doivent être sur la partie avant du coulisseau lors de l’installation des tiroirs.

Los cojinetes de bolas deben ubicarse sobre la parte delantera de guía en el momento de instalar los cajónes.

99400

not included

61400

non-inclus

not

no incluido

included

non-inclus

or/ou/o

99612

not included

CA70

61420

non-inclus

not

no incluido

included

non-inclus

or/ou/o

99810

not included

non-inclus

no incluido

CO-249

99620

ERVICE/SERVICIO

: 1-888 8BESTAR (1-888 823-7827)

Page 15

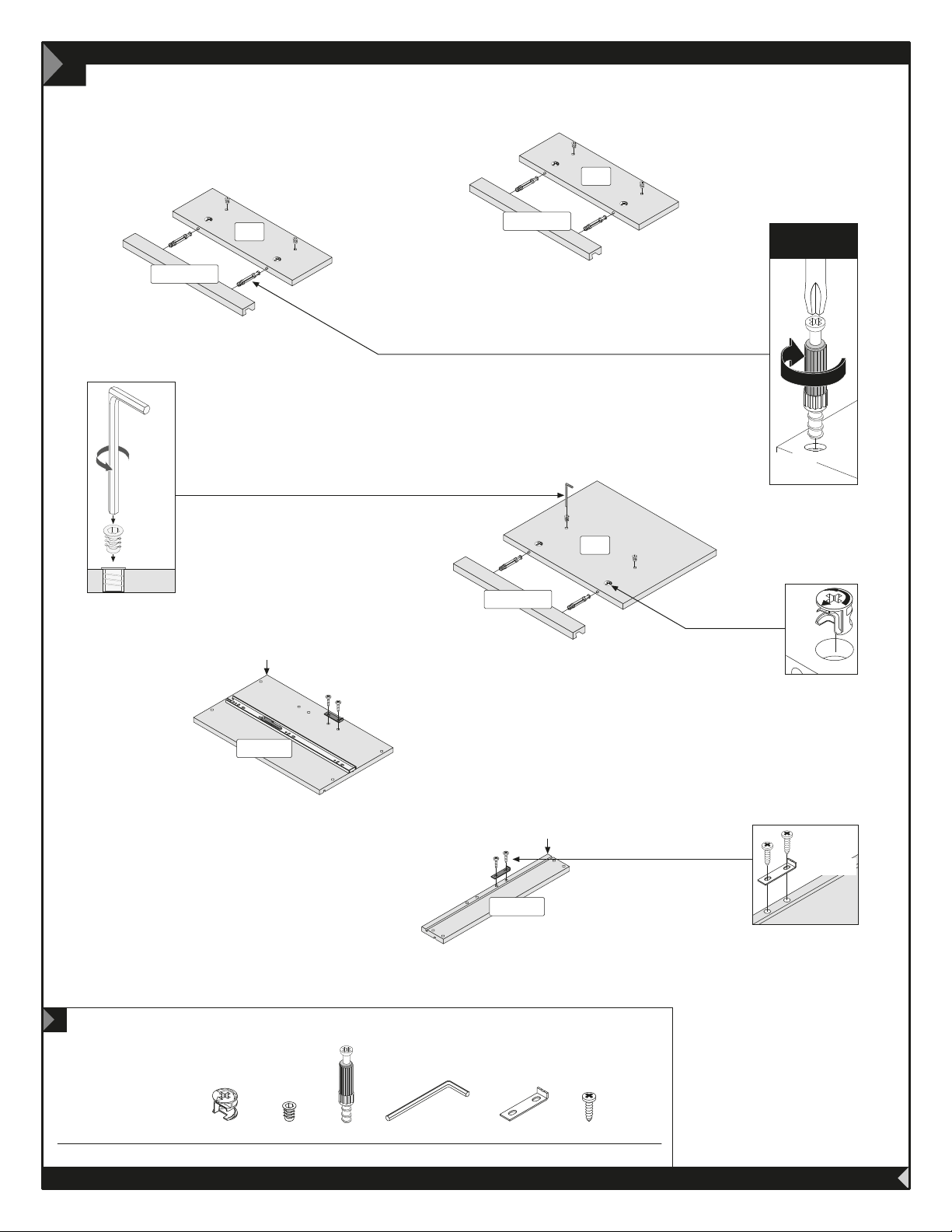

HARDWARE INSTALLATION / INSTALLATION DES QUINCAILLERIES / INSTALACIÓN DE LAS QUINCALLAS

H-04

Pedestal with 3 Drawers / Caisson à trois tiroirs / Modulo con tres cajónes

Attention / Attención

Left assembly p.15 to 22

Refer to page 8 for the right assembly of 99620.

Assemblage gauche p.15 à 22

Référez-vous à la page 8 pour l’assemblage droit du 99620.

Ensamblaje izquierdo p.15 a 22

Vea la paje 8 para la ensamblaje derecho del 99620.

/ vue de dessous / vista de la parte inferior

underneath view

CA70

99400

not included

non-inclus

no incluido

3 possibilities / 3 possibilités / 3 posibilidades

Important

Importante

screw in

vissez

atornillar

/ vue de dessous / vista de la parte inferior

underneath view

99612

not included

non-inclus

no incluido

/ vue de dessous / vista de la parte inferior

99810

not included

non-inclus

no incluido

Code / Code / Código Qty / Qté / Cant.

99620

H-04

x 4

ERVICE/SERVICIO

: 1-888 8BESTAR (1-888 823-7827)

Page 16

INSTALLATION / INSTALLATION / INSTALACIÓN

Pedestal with 3 Drawers / Caisson à trois tiroirs / Modulo con tres cajónes

important / importante

insert

insérez

insertar

VR-212

without pre-drilled hole

sans pré-perçage

sin perforación previa

tighten

serrez apretar

Assemble on the back edge

Realice el ensamblaje junte sobre el borde de atrás

Assemblez sur la bordure arrière

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

17 18

two people are required to assemble and move this model.

deux personnes sont requises pour assembler et déplacer ce modèle.

se necesitan dos personas para ensamblar y desplazar este mueble.

VR-212

Code / Code / Código Qty / Qté / Cant.

99620

VR-212

x 1

1” (25 mm)

ERVICE/SERVICIO

99400

not included

non-inclus

no se incluye

or/ou/o

99612

not included

non-inclus

no se incluye

or/ou/o

99810

not included

non-inclus

no se incluye

: 1-888 8BESTAR (1-888 823-7827)

Page 17

HARDWARE INSTALLATION / INSTALLATION DES QUINCAILLERIES / INSTALACIÓN DE LAS QUINCALLAS

Drawers / Tiroirs / Cajones

Important

Importante

H-04

screw in

vissez

atornillar

H-03

MO-390

CL-745

EC-744

MO-390

inferior drawer

tiroir inférieur

cajón inferior

VR-207

CR-141

Code / Code / Código Qty / Qté / Cant.

99620

H-03

x 6

EC-744

x 6

middle drawer

tiroir central

cajón central

H-04

x 6

CA01A

right side

côté droit

lado derecho

CL-745

x 1

CR-141

x 2

ERVICE/SERVICIO

CA09A

right side

côté droit

lado derecho

1/2” (13 mm)

VR-207

x 4

: 1-888 8BESTAR (1-888 823-7827)

Page 18

ASSEMBLY / ASSEMBLAGE / ENSAMBLAJE

Superior Drawer / Tiroir supérieur / Cajón superior

CA01A

CA05A

right side

côté droit

lado derecho

CA01A

CA05A CA01A CA01A

CA05A

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

+ +

CA15A

VM-601

66CA05A

CA15A

CA01A

CA05A

left side

côté gauche

lado izquierdo

VR-212

Code / Code / Código Qty / Qté / Cant.

99620

VM-601

x 2

3/4” (20 mm)

VR-212

x 8

1” (25 mm)

ERVICE/SERVICIO

: 1-888 8BESTAR (1-888 823-7827)

Page 19

ASSEMBLY / ASSEMBLAGE / ENSAMBLAJE

Middle Drawer / Tiroir central / Cajón central

CA01A

CA05A

right side

côté droit

lado derecho

CA01A

CA15A

CA05A CA01A CA01A

CA05A

CA01A

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

+ +

CA15A

VM-601

66CA05A

CA05A

left side

côté gauche

lado izquierdo

VR-212

Code / Code / Código Qty / Qté / Cant.

99620

VM-601

x 2

3/4” (20 mm)

VR-212

x 8

1” (25 mm)

ERVICE/SERVICIO

: 1-888 8BESTAR (1-888 823-7827)

Page 20

ASSEMBLY / ASSEMBLAGE / ENSAMBLAJE

Inferior Drawer / Tiroir inférieur / Cajón inferior

CA13A

CA09A

EX-702

EX-681

CA13A

CL13A

left side

côté gauche

lado izquierdo

EX- 681

EX-702

CA09A

CA15A

Assembling sequence

Séquence d’assemblage

Secuencia de ensamblaje

Parts / Pièces / Piezas:

CA09A

CL13A

EX-702

EX- 681

VM-601

EX-702

Code / Code / Código Qty / Qté / Cant.

99620

CA09A

right side

côté droit

lado derecho

VR-212

EX-681

11 15/16” (303 mm)

x 2

EX-702

x 2

CA15A

16 3/16” (411 mm)

VM-601

x 2

3/4” (20 mm)

VR-212

x 8

ERVICE/SERVICIO

EX-681

1” (25 mm)

CA13A

filing / rangement / orden

CA13 A

CA09ACA09A

67 67

Letter / Lettre / Carta Legal / Oficio

* File not included / Filière non-incluse / Archivo no incluido

CA13 A

CA09ACA09A

: 1-888 8BESTAR (1-888 823-7827)

Page 21

INSTALLATION / INSTALLATION / INSTALACIÓN

Drawers / Tiroirs / Cajónes

99400

not included

non-inclus

no incluido

or/ou/o 99612

not included

non-inclus

no incluido

or/ou/o

99810

not included

non-inclus

no incluido

61400

not

included

non-inclus

or/ou/o

61420

not

included

non-inclus

or/ou/o

CA70

PA-844

To level your furniture, use leg levelers.

Pour niveler votre meuble utilisez les pattes ajustables.

Para nivelar su mueble utilice las patas ajustables.

superior drawer

tiroir suprérieur

cajón superior

middle drawer

tiroir central

cajón central

IMPORTANT / IMPORTANTE

Ball bearings must be on front part of slider when installing drawers.

Les roulements à billes doivent être sur la partie avant du coulisseau lors de l’installation des tiroirs.

Los cojinetes de bolas deben ubicarse sobre la parte delantera de guía en el momento de instalar los cajónes.

CO-249

99620

ERVICE/SERVICIO

: 1-888 8BESTAR (1-888 823-7827)

Page 22

CA70

61400

not

included

non-inclus

or/ou/o

61420

not

included

non-inclus

or/ou/o

Important/Importante

To better serve you!

Pour mieux vous servir!

Model / Modèle:

Production Number

Numéro de production:

Customer Service

Service à la clientèle

1-888-823-7827

For future reference and to better serve you, please apply the self-adhesive sticker in an accessible space such as inside a drawer.

Pour mieux vous servir en cas de besoin, veuillez apposer l’auto-collant dans un endroit facilement accessible tel que l’intérieur d’un tiroir.

Para uno mejor servicio en caso de necesidad, ponar la etiqueta en uno lugar de fácil acceso como por ejemplo al interior de un cajón.

PRODUCT CARE / ENTRETIEN DU PRODUIT / MANTENIMIENTO DEL PRODUCTO

Avoid placing the furniture in the sunlight or near a source of heat. Use a soft dry cloth for dusting. To clean heavy dirt, use a cloth dipped in a solution of mild detergent and water. Avoid leaving wet objects on the surface or using commercial chemical cleaning products.

Évitez d'exposer le meuble au soleil ou près de toute source de chaleur. Pour le nettoyage, utilisez un chiffon doux et sec. Pour la grosse saleté, utilisez un chiffon humidifié avec un peu de détergent dilué dans l'eau. Évitez de laisser des objets mouillés sur la surface de votre meuble ou d'utiliser des nettoyants chimiques.

Evite exponer el mueble al sol o las fuentes de calor. Para limpiarlo, utilice un paño suave y seco. Para limpiar las manchas rebeldes, utilice un trapo húmedo con un poco de detergente diluido en agua. No deje objetos mojados encima del mueble

ni utilice limpiadores que contengan productos químicos.

CONGRATULATIONS! YOU ARE NOW THE OWNER OF A QUALITY PRODUCT

FÉLICITATIONS! VOUS AVEZ MAINTENANT EN VOTRE POSSESSION UN PRODUIT DE QUALITÉ

FELICITACIONES! AHORA ES USTED DUEÑO DE UN PRODUCTO DE CALIDAD.

99620

química.

ERVICE/SERVICIO

: 1-888 8BESTAR (1-888 823-7827)

Page 23

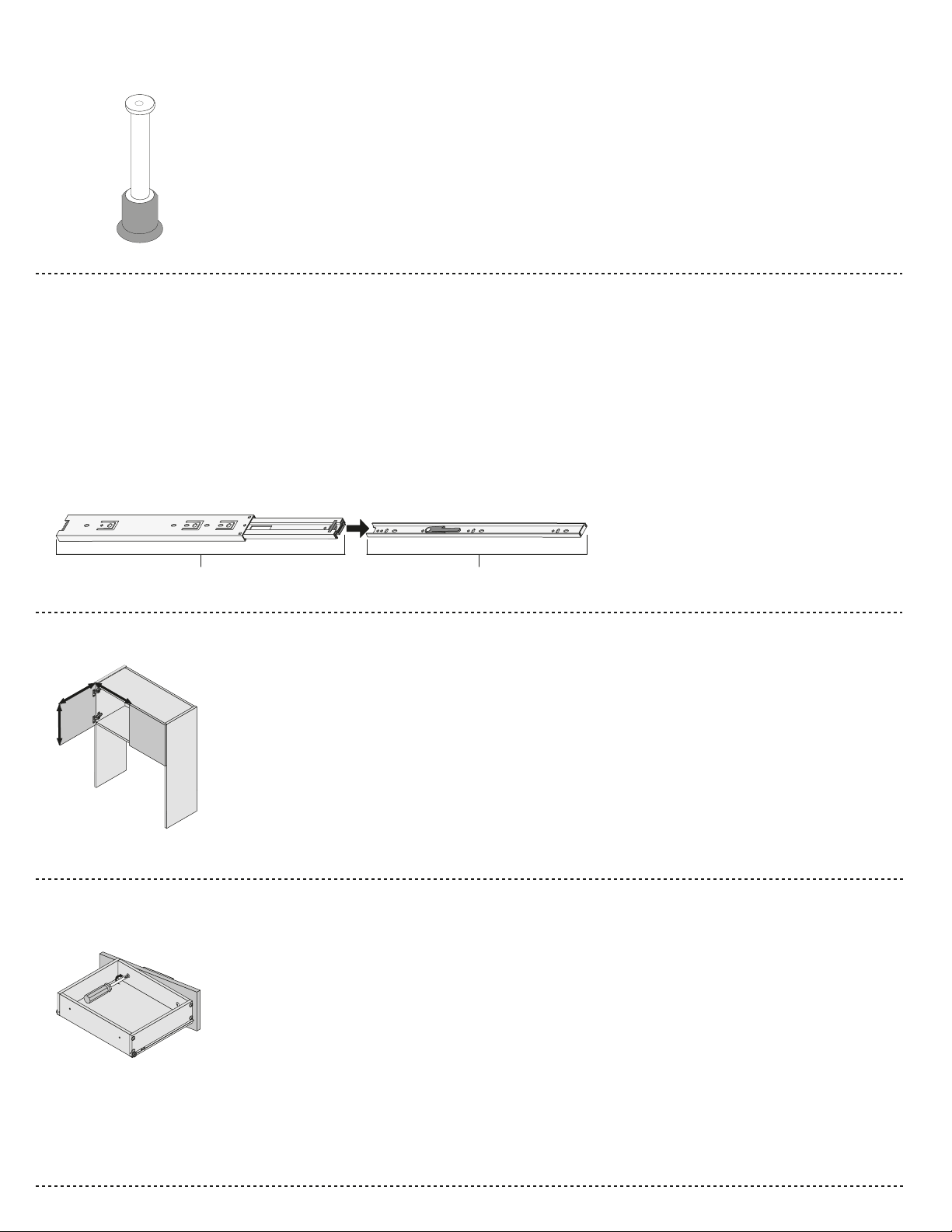

Problems and Solutions / Problèmes et solutions / Problemas y Soluciones

You are at a step of hardware installation and some H-36 are missing: Before calling to order your missing bolts (H-36), please make sure you have not installed any bolts (H-36) in the wrong place. To remove a bolt (H-36) which is not in the correct place, please refer to your instruction manual.

Vous êtes à une étape d’installation de quincaillerie et il vous manque des H-36 : Avant d’appeler pour commander des boulons (H-36), assurez-vous de ne pas avoir installé des boulons (H-36) au mauvais endroit. Pour enlever un boulon (H-36) mal situé, consultez le feuillet d’instructions.

Usted está en alguna etapa de la instalación de quinc Antes de llamar para pedir los pernos (H-36), asegúrese de que no los haya instalado en el lugar equivocado. Para retirar un perno (H-36) mal puesto, consulte el folleto de instrucciones.

How to separate and install your CO-249 and CO-684 slides: The CO-249 & CO-684 slides consist of two sections which you must separate. To separate the slides, please refer to your instruction manual. The slides are installed on distinct parts which will be re-grouped only when the drawers are installed on the furniture.

Comment séparer et installer les coulisseaux CO-249 et CO-684 : Les coulisseaux CO-249 et CO-684 sont constitués d’une partie que vous devez séparer en deux sections. Pour séparer le coulisseau, référez-vous au feuillet d’instructions. Les coulisseaux sont installés sur deux pièces distinctes et seront regroupés seulement lors de l’installation des tiroirs dans le meuble.

Cómo separar y instalar las guías correderas CO-249 y CO-684 : Las guías correderas CO-249 y CO-684 están constituidas por una parte que usted debe separar en dos secciones. Para separar las guías correderas, consulte el folleto de instrucciones. Las guías correderas se instalan en dos piezas distintas y sólo serán reagrupadas una vez que se instalen los cajones en el mueble.

allas y le faltan las H-36 :

Part B / Partie B / Parte BPart A / Partie A / Parte A

The doors on your furniture are crooked or the space between the doors is uneven: It is very important to install the hinges and hinge plates on the correct parts while respecting the instruction manual.

For the installation and adjustment of the doors, please refer to your instruction manual or log on to the BESTAR internet site (www.bestar.ca).

Les portes de votre meuble sont croches ou l’espace qui les sépare est inégal : Il est important d’installer les pentures et les plaques sur les bonnes pièces en respectant le feuillet d’instructions. Pour l’installation des portes et leur ajustement, référez-vous à l’étape d’installation des portes dans le feuillet d’instructions ou sur le site internet de BESTAR (www.bestar.ca).

Las puertas de su mueble están chuecas o el espacio que las separa es desigual : Es importante instalar las bisagras y las placas sobre las piezas adecuadas respetando el folleto de instrucciones. Para la instalación de las puertas y su ajuste, consulte la etapa de instalación de las puertas en el folleto de instrucciones o en el sitio Internet de BESTAR (www.bestar.ca).

The drawers on your furniture are crooked or the space between the drawers is uneven: While referring to the section indicating the actual sizes of the screws in your instruction manual , please insure that you are using the correct size screws needed when installing your drawer slides and drawer fronts. They must be installed straight. While installing the drawer front, make sure that the correct side is facing up. For the adjustment of the drawer fronts, please refer to your instruction manual or log on to the BESTAR internet site (www.bestar.ca).

Les tiroirs de votre meuble sont croches ou l’espace qui les sépare est inégal : En vous référant au tableau de vis grandeur réelle du feuillet d’instructions, assurez-vous que vous avez utilisé les bonnes vis lors de l’installation des coulisseaux ainsi que du devant de tiroir et qu’elles sont posées bien droites. Assurez-vous également que le devant du tiroir n’est pas assemblé à l’envers. Référez-vous à l’étape d’ajustement des tiroirs dans le feuillet d’instructions ou sur le site internet de BESTAR (www.bestar.ca).

Los cajones de su mueble están chuecos o el espacio que los separa es desigual : Consulte la tabla de tornillos en tamaño real del folleto de instrucciones y asegúrese de que haya utilizado los tornillos adecuados durante la instalación de las guías correderas así como también la parte delantera del cajón y que éstos estén puestos bien derechos. Asegúrese también de que la parte delantera del cajón no esté ensamblada al revés. Consulte la etapa del ajuste de cajones en el folleto de instrucciones o en el sitio Internet de BESTAR (www.bestar.ca).

Page 24

For more information or to discover our new products

Pour toute information ou pour découvrir nos nouveaux produits

Para obtener más información o para obtener nuevos productos

www.bestar.ca

OUR FURNITURE IS GARANTEED FOR 10 YEARS. NO MATTER THE PROBLEM, OUR CUSTOMER SERVICE IS THERE FOR YOU.

NOS MEUBLES SONT GARANTIS POUR 10 ANS. PEU IMPORTE LE PROBLÈME, N’HÉSITEZ PAS À COMMUNIQUER AVEC NOTRE SERVICE À LA CLIENTÈLE.

NUESTROS MUEBLES TIENEN UNA GARANTIA DE 10 AÑOS. NO IMPORTA EL PROBLEMA, COMUNIQUE CON NUESTRO SERVICIO À CLIENTE.

WWW.BESTAR.CA

The new logo shows an open and radiant person. It also evokes the past of BESTAR, the fact that we were the rst manufacturer of ready-to-assemble furniture to design U-Shape furniture. Finally, if you take the logo in its simplest form, it shows that BESTAR is there for its employees, for its customers and for its consumers, “BESTAR is there for you (U)”.

Le nouveau logo illustre un personnage ouvert et rayonnant. Il évoque également le passé de BESTAR qui fut le premier manufacturier de meubles prêt-à-assembler à concevoir des bureaux en forme de «U». Finalement, si on prend le logo sous sa forme la plus simple, il rappelle que BESTAR est présent pour ses employés, ses clients et ses consommateurs.

El logotipo ilustra un personaje abierto y radiante. Élevoca igualmente, el pasado porque Bestar fue el primer fabricante de muebles listos para ensamblar a concebir escritorios en forma de "U". Finalmente, si tomamos el logotipo con su forma la más sencilla, nos recuerda que Bestar está presente para sus empléados, paras sus clientes y para sus consumidores . "BESTAR está aquì para USTED (U)".
