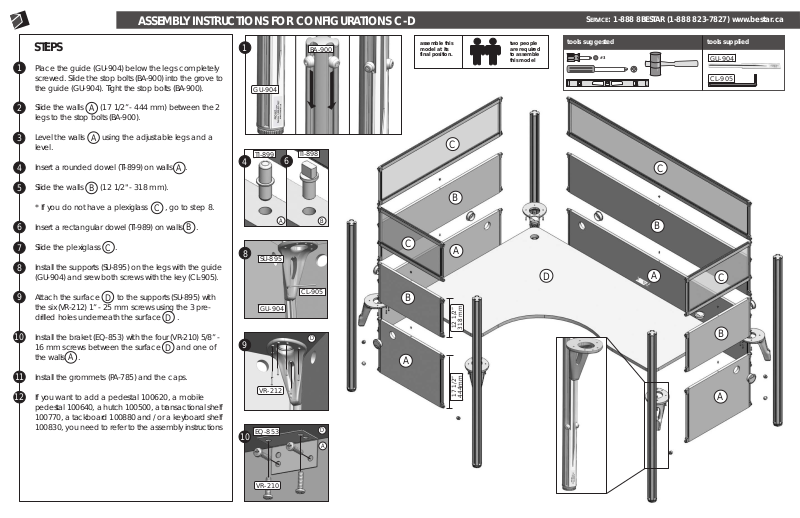

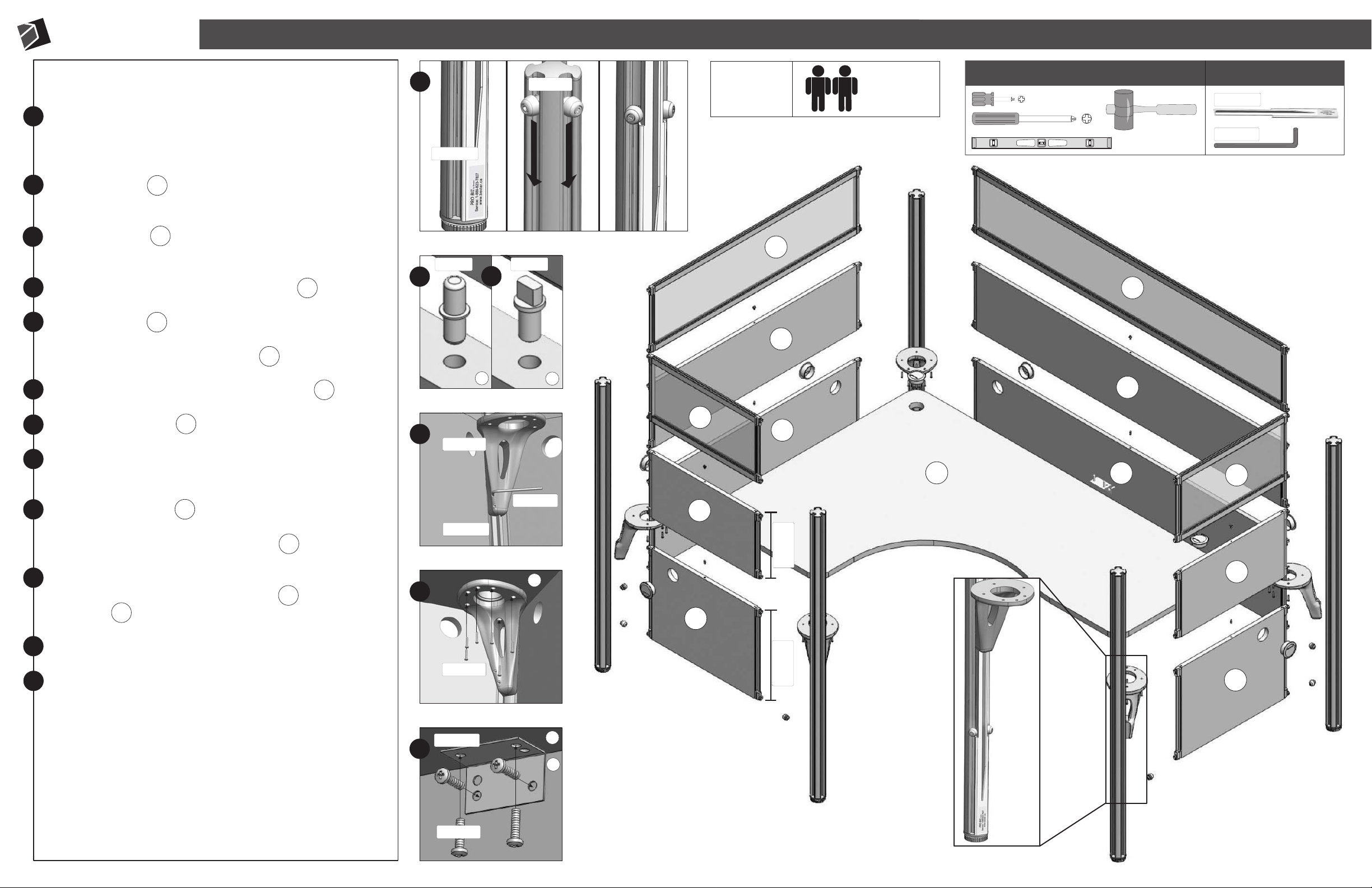

ASSEMBLY INSTRUCTIONS FOR CONFIGURATIONS C-D
SERVICE: 1-888 8BESTAR (1-888 823-7827) www.bestar.ca
STEPS
Place the guide (GU-904) below the legs completely
1
screwed. Slide the stop bolts (BA-900) into the grove to
the guide (GU-904). Tight the stop bolts (BA-900).
Slide the walls (17 1/2” - 444 mm) between the 2
2
legs to the stop bolts (BA-900).
Level the walls using the adjustable legs and a
3
level.
Insert a rounded dowel (TI-899) on walls .
4
Slide the walls (12 1/2" - 318 mm).
5
* If you do not have a plexiglass , go to step 8.
Insert a rectangular dowel (TI-989) on walls .
6
A
A
A
B
C
B
1
4
GU-904
TI-899
BA-900
assemble this
model at its
final position.
two people
are required
to assemble
this model
tools suggested
#3
tools supplied
GU-904
CL-905
C
TI-898
6
C
B
A
B
B
7
8
9
10
11
12
Slide the plexiglass .
Install the supports (SU-895) on the legs with the guide
(GU-904) and srew both screws with the key (CL-905).
Attach the surface to the supports (SU-895) with
the six (VR-212) 1” - 25 mm screws using the 3 predrilled holes underneath the surface .
Install the braket (EQ-853) with the four (VR-210) 5/8” 16 mm screws between the surface and one of
the walls .
Install the grommets (PA-785) and the caps.
If you want to add a pedestal 100620, a mobile
pedestal 100640, a hutch 100500, a transactional shelf
100770, a tackboard 100880 and / or a keyboard shelf
100830, you need to refer to the assembly instructions
A
C
D
D
D
8
9
10
SU-895
GU-904
VR-212
EQ-853
CL-905
D
C
A
D
A
C
B
12 1/2”
318 mm
B
A
17 1/2”
444mm
D
A
A
VR-210

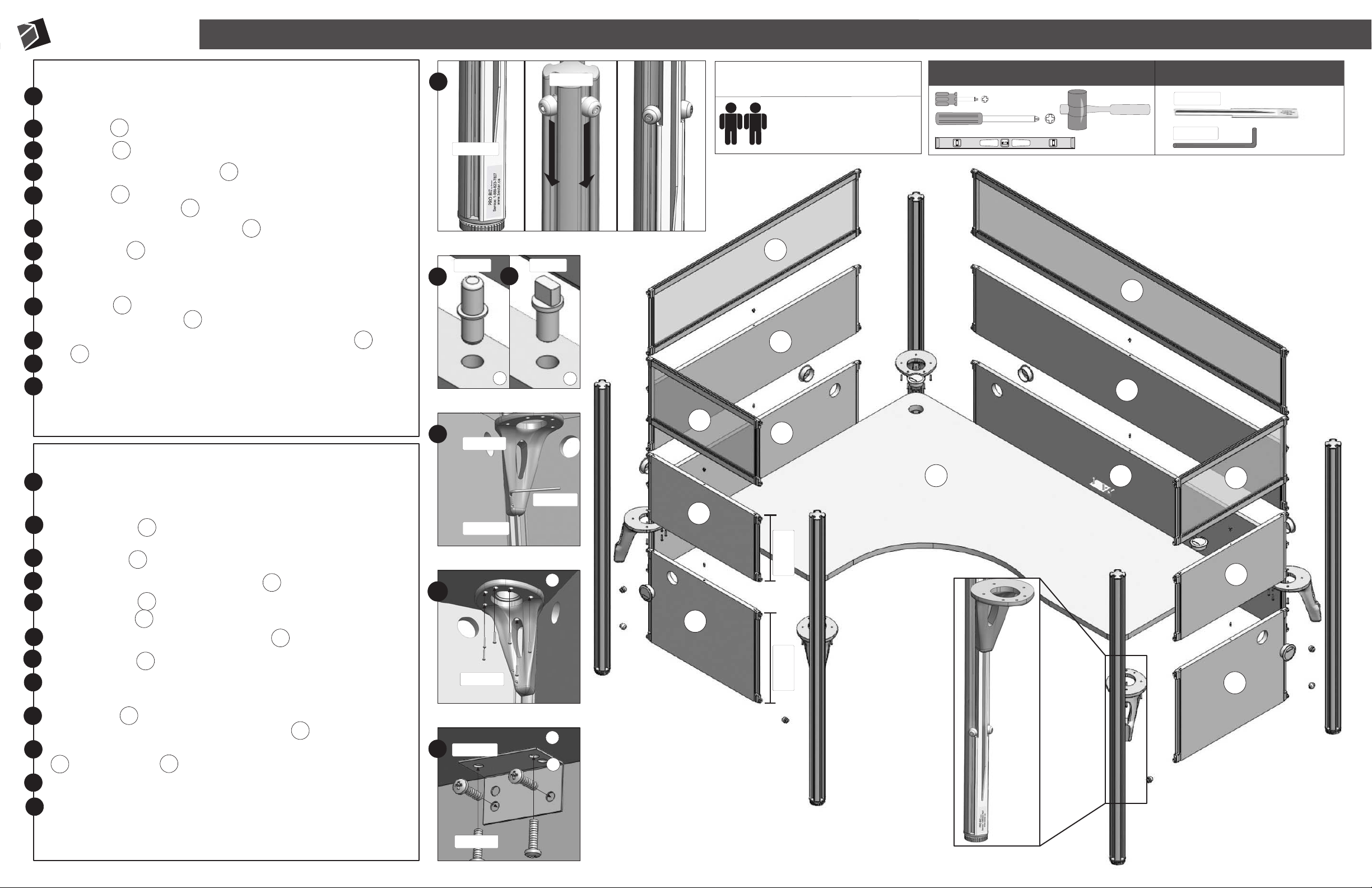

INSTRUCTIONS D’ASSEMBLAGE POUR CONFIGURATIONS C-D / INSTRUCCIONES DE ENSAMBLAJE POR CONFIGURACIÓN C-D
SERVICE / SERVICIO: 1-888 8BESTAR (1-888 823-7827) www.bestar.ca
ÉTAPES
Placer le guide (GU-904) au bas des pattes complètement vissées. Glisser les boulons d’arrêt
1
(BA-900) dans les rainures jusqu’au guide (GU-904). Serrer les boulons d'arrêt (BA-900).
Glisser les murs (444 mm - 17 1/2”) entre les 2 pattes jusqu’aux boulons d’arrêt (BA-900).
2
Niveler les murs en utilisant les pattes ajustables et un niveau.
3
Insérer un goujon rond (TI-899) sur les murs .
4
Glisser les murs (318 mm - 12 1/2”).
5
* Si vous n’avez pas de plexiglas , allez à l’étape 8.
Insérer un goujon rectangulaire (TI-898) sur murs .
6
Glisser les plexiglas .
7
Installer les supports (SU-895) sur les pattes à l’aide du guide (GU-904) puis visser les 2 vis
8
avec la clé (CL-905).
Fixer la surface aux supports (SU-895) à l’aide des 6 vis (VR-212) 25 mm - 1” en utilisant
9
les 3 pré-perçages de la surface .
Installer l’équerre (EQ-853) avec les 4 vis (VR-210) 16 mm - 5/8” entre la surface et un des
10
murs .
A
11
Installer les passe-fils (PA-785) et les capuchons.
12
Si vous désirez ajouter un caisson 100620, un caisson mobile 100640, une étagère 100500,
une tablette réception 100770, un babillard 100880 et/ou une tablette à clavier 100830,
veuillez vous référer au feuillet d’instructions des accessoires.
A
A
A
B
C
B
C
D
D
D
1
4
8
GU-904
TI-899
SU-895
BA-900
assemblez ce meuble à sa position finale.
emsamblaje este mueble a su posiciòn final.
deux personnes sont requises pour
assembler ce modèle.
se necesitan dos personas para
ensamblar este mueble.
Outils suggérés / Herramientas sugera
#3
Outils fournis / Herramientas suministrar
GU-904
CL-905
C
TI-898
6
C
B
A
B
B
C
A
ETAPAS
Meter el guìa (GU-904) abajo de las patas completamente atornilladas. Resbalar los
1
pernos (BA-900) de detenciòn en las ranuras hasta el guìa (GU-904). Apriete los pernos
(BA-900).
Resbalar las paredes (444 mm -17 1/2”) entre las dos patas hasta los pernos (BA-900)
2
de detenciòn.
Nivelar las paredes en utilisando las patas ajustables y un nivel.
3
Insertar un gobio redondo (TI-899) sobre las paredes .
4
5
Resbalar las paredes (318 mm - 121/2”).
*Si no tiene plexiglas , vaya a la etapa 8.
Insertar el gobio rectangular (TI-898) sobre las paredes .
6
Resbalar los plexiglas .
7
Instalar los suportes (SU-895) sobre las patas con la ayuda del guìa (GU-904) y despues
8
atornillar los dos tornillos con la llave (CL-905).
Fijar la superficie a los soportes (SU-895) con la ayuda de los 6 tornillos (VR-212) 25
9
mm - 1” en utilisando las tres perforaciones de la superficie .
Instalar la escuadra (EQ-853) con los 4 tornillos (VR-210) 16 mm - 5/8” entre la superficie
10
y una de las paredes .
D
Instalar los paso-cables (PA-785) y los capuchones.
11
A
A
A
B
C
B
C
D
D
A
9
9
10
GU-904
VR-212
EQ-853
CL-905
D
D
A
A
B
12 1/2”
318 mm
17 1/2”
444mm
D
A
C
B
A
Si quiere agregar un pedestal 100620, un pedestal mòvil 100640, un estantería 100500,
12
un anaquel recepcíon 100770, un tablero 100880 y / o un anaquel de teclado 100830,
puede refererse a la libreta de instrucciones de los accesorios.
VR-210
