READ AND SAVE THESE INSTRUCTIONS

!

!

INTENDED FOR DOMESTIC COOKING ONLY

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have questions,
contact the manufacturer at the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and lock service
panel to prevent power from being switched on accidentally. When the service discon­necting means cannot be locked, securely fasten a prominent warning device, such
as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualified person(s) in ac­cordance with all applicable codes and standards, including fire-rated construction
codes and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases through the
flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating
equipment manufacturer’s guidelines and safety standards such as those published
by the National Fire Protection Association (NFPA), and the American Society for
Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code
authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Do not use this unit with any separate solid-state speed control device.

8. To reduce the risk of fire, use only metal ductwork.

GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of an electrical short circuit, grounding
reduces the risk of electrical shock by providing an escape wire for the electric current.
This appliance is equipped with a cord having a grounding wire with a grounding plug.
The plug must be plugged into an outlet that is properly installed and grounded.

WARNING - Improper grounding can result in a risk of electric shock.
Consult a qualified electrician if the grounding instructions are not completely understood,

or if doubt exists as to whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord is too short, have a qualified

electrician install an outlet near the appliance.

- 2 -

!

WARNING

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

A. Never leave surface units unattended at high settings. Boilovers cause smoking and

greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes

Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).

C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan

or filter.

D. Use proper pan size. Always use cookware appropriate for the size of the surface

element.

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off
the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out imme­diately, EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion
will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you already know how to oper-

ate it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.

D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.

CAUTION

1. For indoor use only.

2. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not
vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or
garages.

3. Take care when using cleaning agents or detergents.

4. Avoid using food products that produce flames under the Range Hood.

5. For general ventilating use only. Do not use to exhaust hazardous or explosive
materials and vapors.

6. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall
spray, construction dust, etc. off power unit.

7. Your hood motor has a thermal overload which will automatically shut off the motor
if it becomes overheated. The motor will restart when it cools down. If the motor
continues to shut off and restart, have the hood serviced.

8. For best capture of cooking impurities, the bottom of the hood should be a minimum
of 20” and a maximum of 30” above the cooking surface. See “Install Mounting
Bracket” section for mounting restrictions.

9. Two installers are recommended because of the large size and weight of this hood.

10. This product is equipped with a thermostat which may start blower automatically. To
reduce the risk of injury and to prevent power from being switched on accidentally,
switch power off at service panel and lock or tag service panel.

11. Please read specification label on product for further information and requirements.

- 3 -

OPERATION

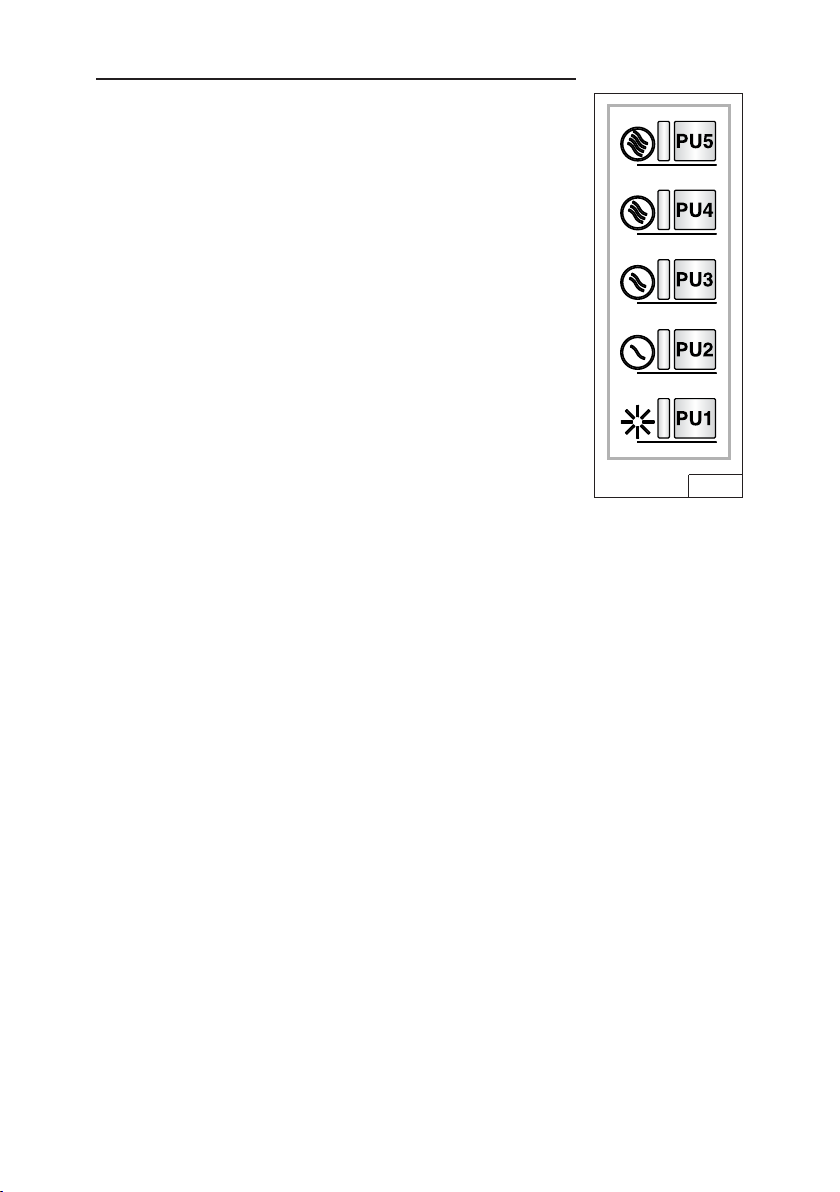

CONTROLS (FIG. 1)

Speed display:
PU5: ON/OFF Motor 4
PU4: ON/OFF Motor 3
PU3: ON/OFF Motor 2
PU2: ON/OFF Motor 1
PU1: HI/LOW/OFF Lights

10-minute timer function:

Pressing PU2, PU3 or PU4 for two seconds when the motor
is set to the corresponding speed, activates the 10-minute
timer function.
The corresponding LED starts blinking to display this fun­ction.
After ten minutes of operation the motor is turned off. If you
change the speed while the timer is running, the function
is NOT deactivated. To deactivate the function, press the
blinking key for two seconds.

NOTE – the 10-minute timer function can be activated for the normal speeds
only (1st, 2nd, 3rd).

Filter alarm:

After 30 hours of motor operation, the grease filter alarm is activated (all the
LEDs come on). The alarm is activated when the motor is off and remains
displayed for 30 minutes. To deactivate the alarm, press one of the keys for 2
seconds during alarm display. After 120 hours of motor operation, the charcoal
filter alarm is activated (all the LEDs blink). The alarm is activated when the motor
is off and remains displayed for 30 minutes. To deactivate the alarm, press one of
the keys for 2 seconds during alarm display.

th

speed

rd

speed

nd

speed

st

speed

FIG. 1

HEAT SENTRY™

Your hood is equipped with a HEAT SENTRY™ thermostat. This thermostat is a
device that will turn on or speed up the blower if it senses excessive heat above
the cooking surface.

1) If blower is OFF - it turns blower ON to HIGH speed.

2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.

When the temperature level drops to normal, the blower will return to its original
setting.

WARNING
The HEAT SENTRY thermostat can start the blower even if the hood is turned

OFF. When this occurs, it is impossible to turn the blower OFF with its switch.
If you must stop the blower, do it from the main electrical panel.

- 4 -

HALOGEN BULBS

!

This range hood requires two halogen
bulbs (Type T4, 120Volt, 25Watt Max,
G9 Base).

WARNING: Always switch off the
electrical supply before carrying out
any operation on the appliance.

To change bulbs:

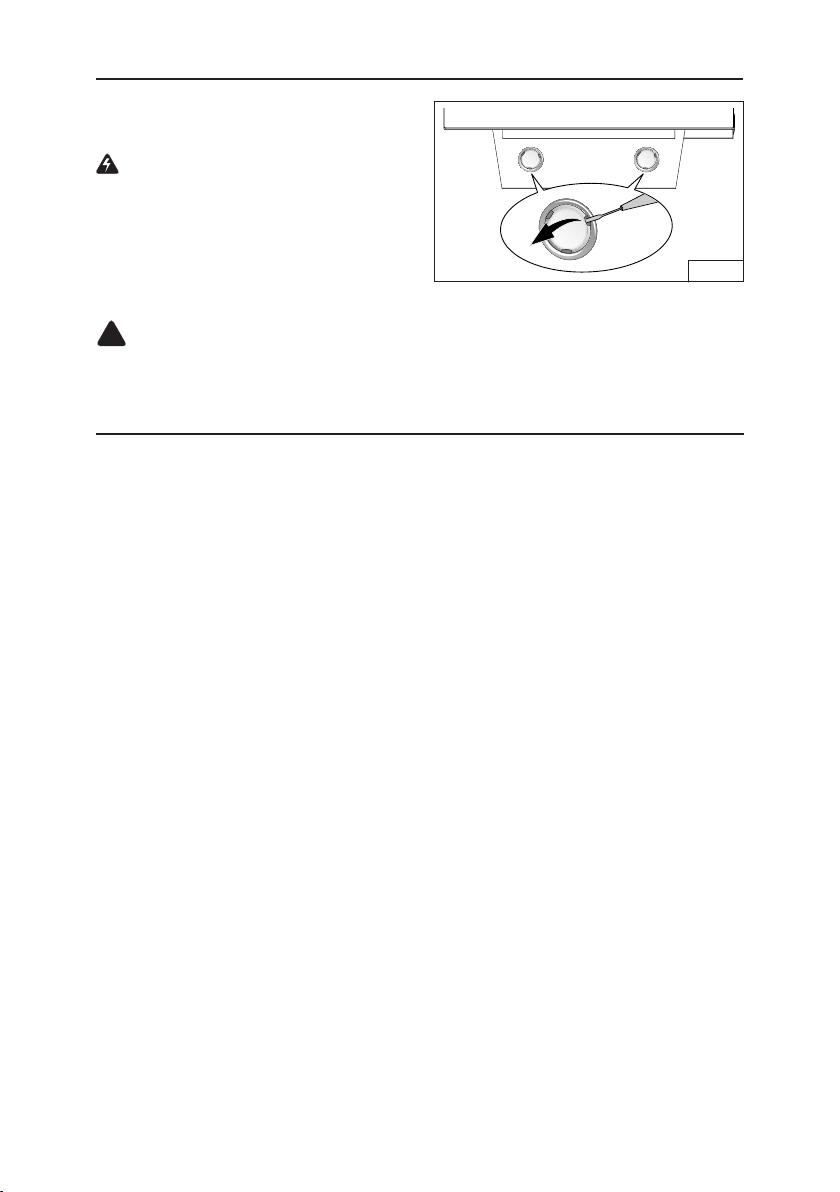

1. Open the cover by prying from the

proper slots. Fig. 2.

2. Remove the bulbs by pulling sideways. (DO NOT ROTATE).

CAUTION: Bulbs may be hot.

3. Replace with Type T4, 120Volt, 25Watt Max, G9 Base halogen bulbs. Do not

touch replacement bulbs with bare hands!

FIG. 2

CLEANING AND MAINTENANCE

Proper maintenance of the Range Hood will assure proper performance of the unit.

Motor

The motor is permanently lubricated and never needs oiling. If the motor bearings make
excessive or unusual noise, replace the motor with the exact service motor. The impeller
should also be replaced.

Grease Filter

The grease filter should be cleaned frequently. Use a warm detergent solution. Grease filter
is dishwasher safe.

Clean all-metal filters in the dishwasher using a non-phosphate detergent. Discoloration of
the filter may occur if using phosphate detergents, or as a result of local water conditions

- but this will not affect filter performance. This discoloration is not covered by the warranty.
See “INSTALL FILTERS” section for removal and installation instructions.

Non-ducted Recirculation Filter

The non-ducted recirculation filter should be changed every 6 months. Replace more often if
your cooking style generates extra grease, such as frying and wok cooking. See “INSTALL
FILTERS” section for removal and installation instructions.

Stainless Steel Cleaning

DO:

• Regularly wash with clean cloth or rag
soaked with warm water and mild soap
or liquid dish detergent.

• Always clean in the direction of original
polish lines.

• Always rinse well with clear water (2 or 3
times) after cleaning. Wipe dry completely.

• You may also use a specialized household
stainless steel cleaner.

Avoid: When choosing a detergent

• Any cleaners that contain bleach will attack stainless steel

• Any products containing: chloride, fluoride, iodide, bromide will deteriorate surfaces rapidly.

• Any combustible products used for cleaning such as acetone, alcohol, ether, benzol, etc.,
are highly explosive and should never be used close to a range.

DON’T:

•

Use any steel or stainless steel wool or any
other scrapers to remove stubborn dirt.

• Use any harsh or abrasive cleansers.

• Allow dirt to accumulate.

• Let plaster dust or any other construction
residues reach the hood. During construc­tion/renovation, cover the range hood to
make sure no dust sticks to the stainless
steel surface.

- 5 -

PREPARE THE HOOD

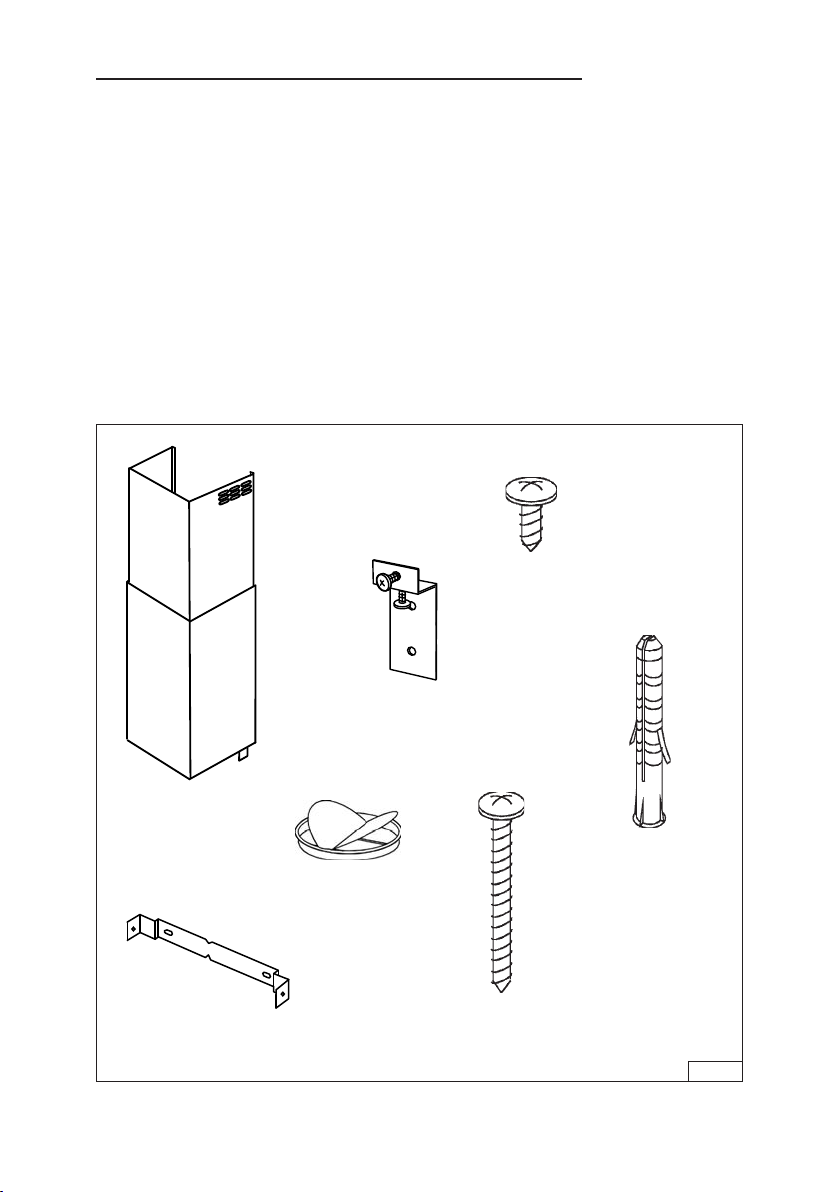

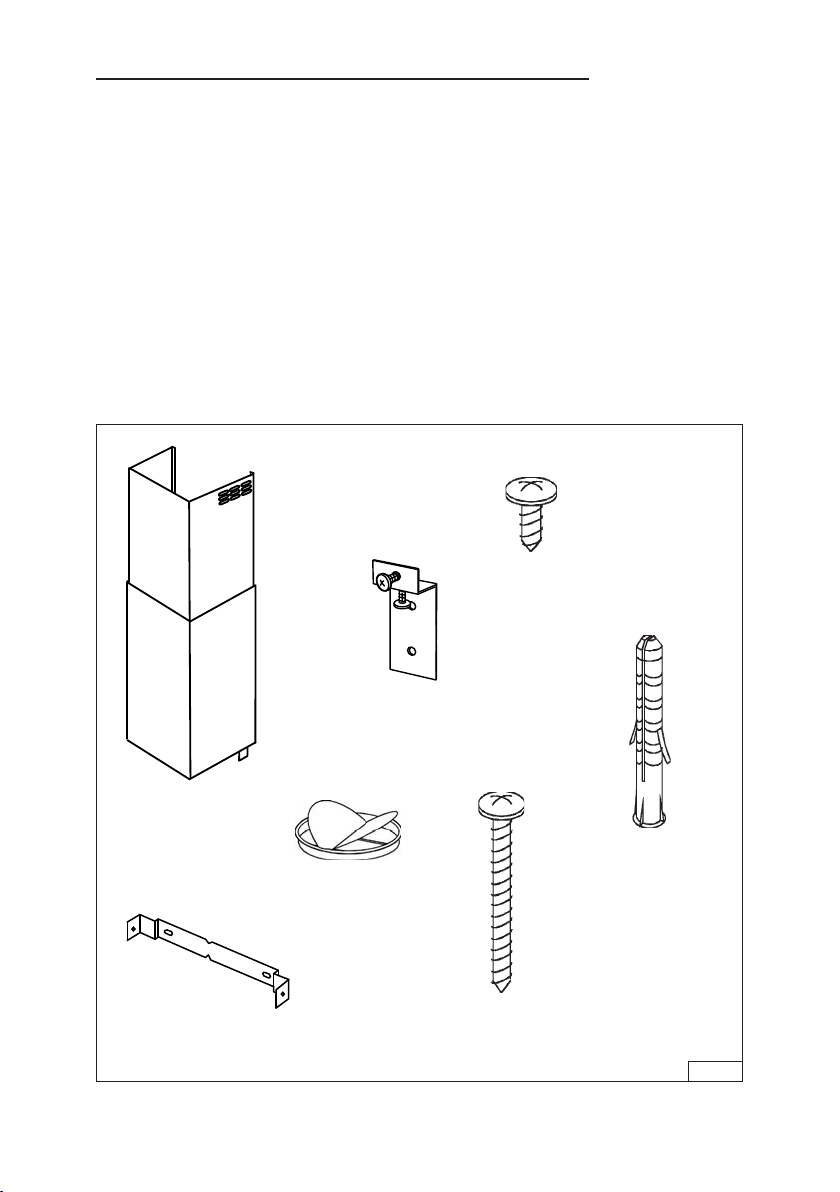

Unpack hood and check contents.
You should receive:
1 - Hood
1 - Decorative Flue Assembly
1 - Parts Bag containing:
2 - Mounting Brackets
1 - Discharge Collar
1 - Flue Mounting Bracket
8 - Mounting Screws (4.8 x 38mm Pan Head)
2 - Mounting Screws (3.9 x 9.5mm Pan Head)
8 - Drywall Anchors
1 - Installation Instructions

2 MOUNTING
SCREWS (3.9 x

9.5mm Pan Head)

DECORATIVE
FLUE

FLUE MOUNTING
BRACKET

2 MOUNTING
BRACKETS

DISCHARGE
COLLAR

8 DRYWALL
ANCHORS

8 MOUNTING SCREWS
(4.8 x 38mm Pan Head)

FIG. 3

- 6 -

INSTALL THE DUCTWORK

DUCTED HOODS ONLY

CAUTION: To reduce the risk of fire,
use only metal ductwork.

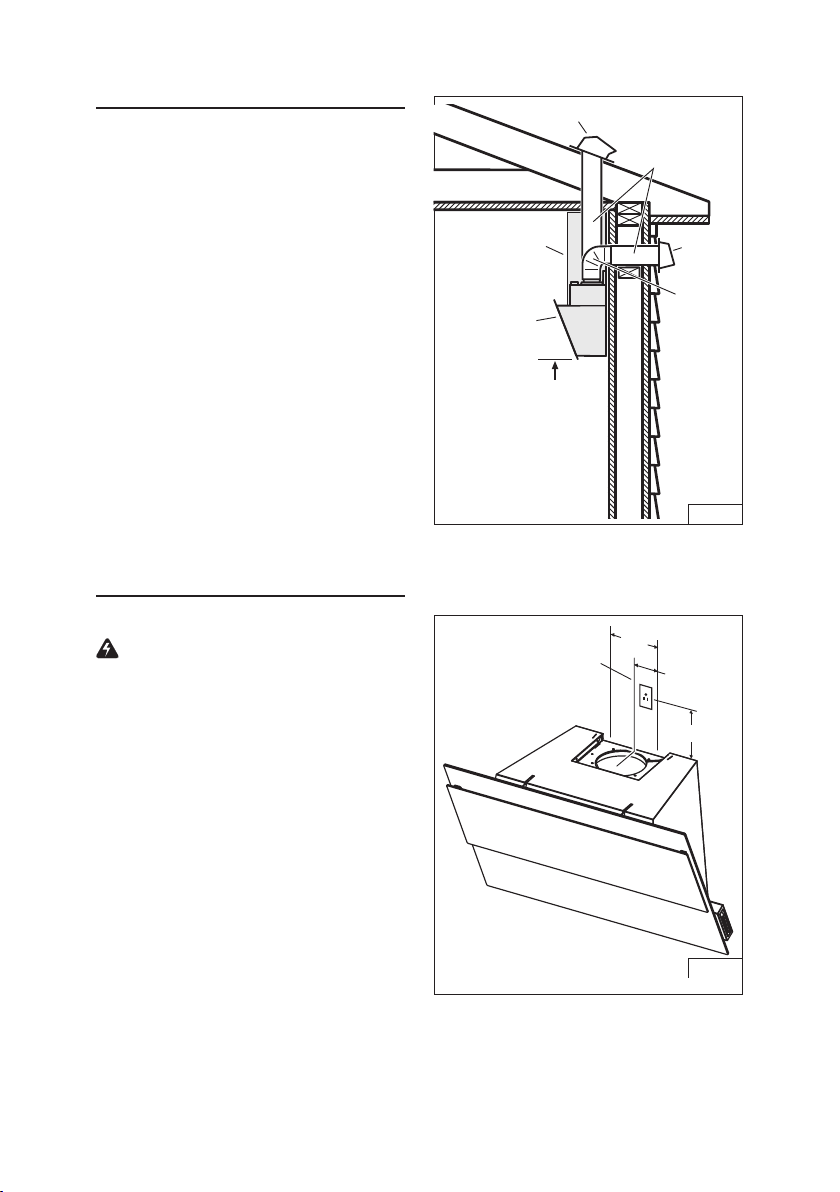

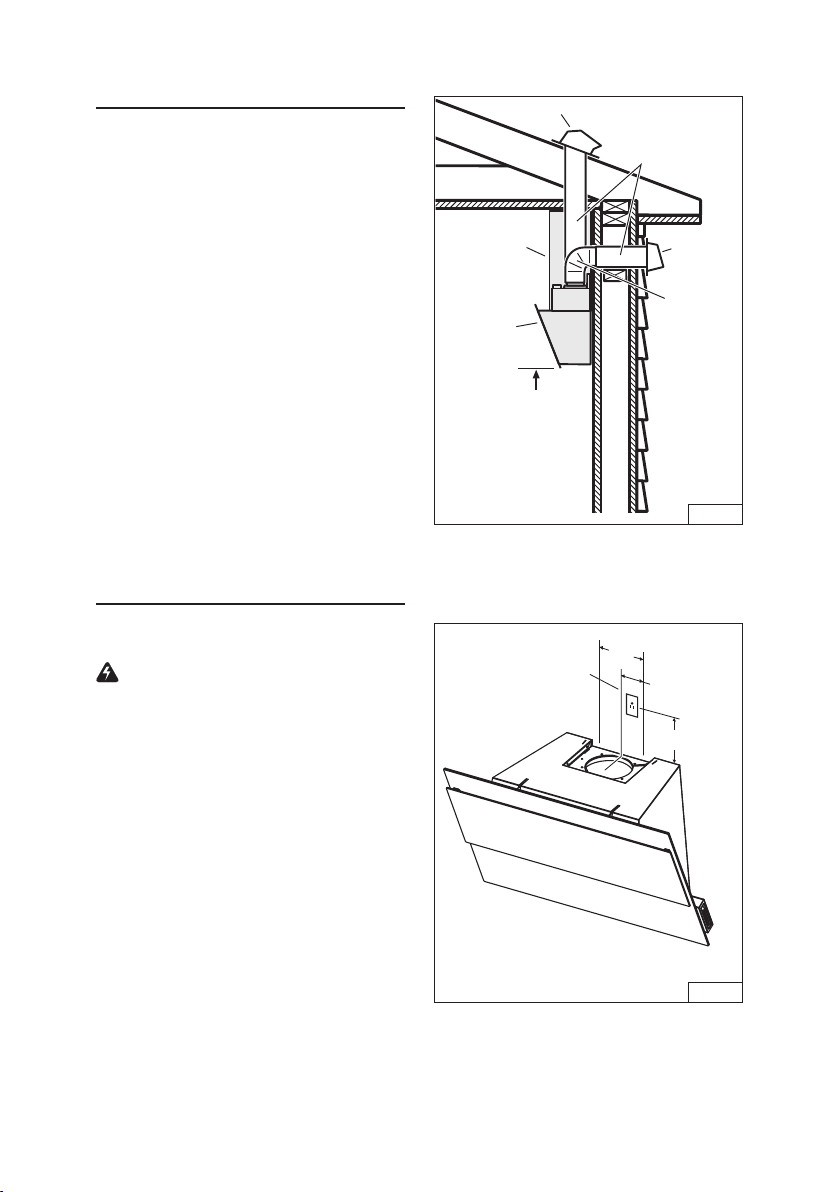

1. Decide where the ductwork will run
between the hood and the outside.
Fig. 4.

2. A straight, short duct run will allow
the hood to perform most efficiently.

3. Long duct runs, elbows, and transi­tions will reduce the performance of
the hood. Use as few of them as pos­sible. Larger ducting may be required
for best performance with longer duct
runs.

4. Install a roof or wall cap. Connect
round metal ductwork to cap and
work back towards hood location. Use
duct tape to seal the joints between
ductwork sections.

INSTALL ELECTRICAL

DUCTED and NON-DUCTED HOODS

WARNING : Electrical wiring must

be done by a qualified person(s) in
accordance with all applicable codes
and standards. This range hood must
be properly grounded. Turn off electri­cal power at service entrance before
wiring.

1. Plan where the hood will be located
above the cook top. Refer to the
“INSTALL MOUNTING BRACKET”
section for hood mounting height
options.

2. Install a standard 2” x 4” wall outlet
box and 3-blade 125 volt, 15 Amp
grounded receptacle.

3. Mount the center of the wall outlet 8”
to 12” above the bottom of the hood.
Fig. 5.

4. Locate the box and the receptacle
within boundary shown and off center
of the ductwork (to allow for power
cord plug and flue clearance).

ROOF CAP

DECORATIVE

FLUE

HOOD

20" TO 30" ABOVE

COOKING SURFACE

(see “INSTALL

MOUNTING

BRACKETS”

section for mounting

restrictions)

CENTERLINE

OF HOOD

6" ROUND

DUCT

6" ROUND

8½”

WALL CAP

ELBOW

FIG. 4

4¼”

8” to 12”

FIG. 5

- 7 -

INSTALL MOUNTING
BRACKET

DUCTED and NON-DUCTED HOODS

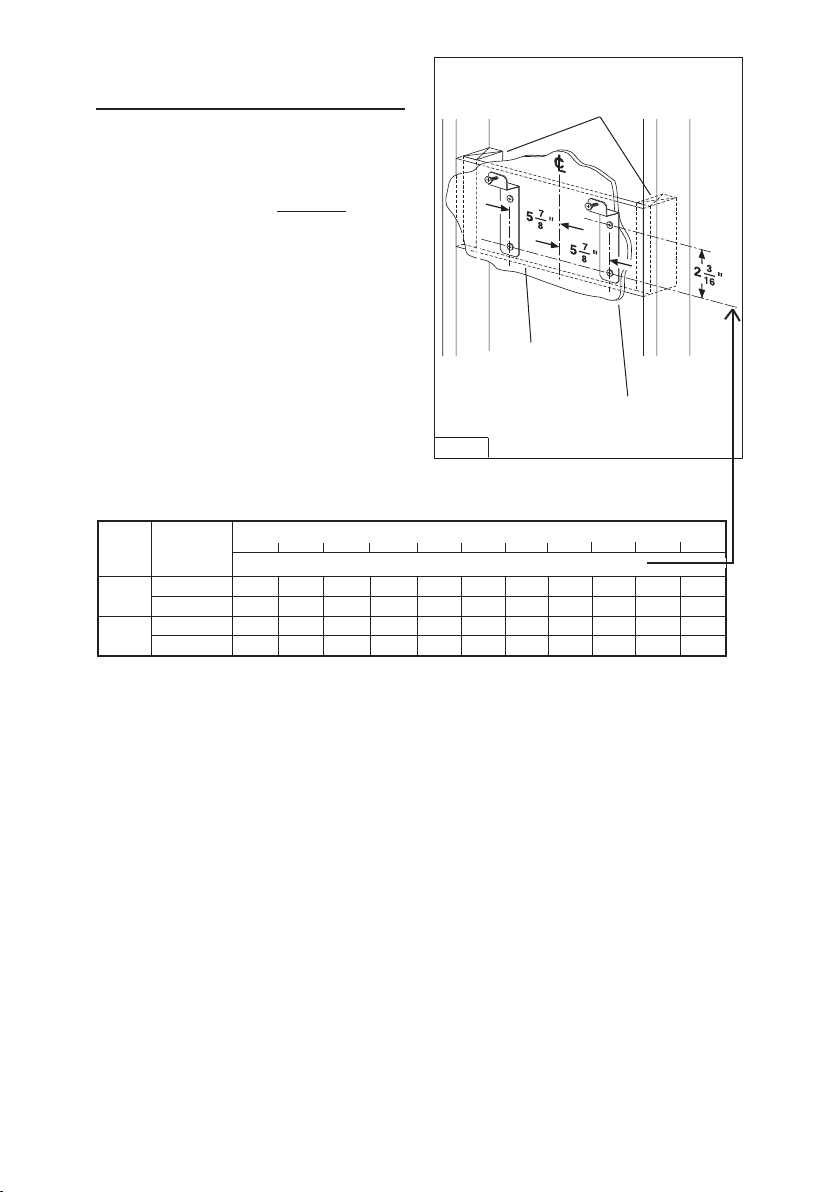

1. Construct wood wall framing that
is flush with interior surface of wall
studs. Fig. 6.

Make sure:

a) the framing is centered over in-

stallation location.

b) the height of the framing will al-

low the mounting brackets to be
secured to the framing within the
dimensions shown.

2. After wall surface is finished, se­cure each mounting bracket to fram­ing with (2) 4.8 x 38 mm mounting
screws. See chart below for mounting
bracket location.

FRAMING BEHIND

WOOD CROSS

SUPPORT

WOOD CROSS

SUPPORT BEHIND

DRYWALL

DRYWALL

FIG. 6

CEILING

HEIGHT

8 FEET

9 FEET

DUCT

METHOD

DUCTED

NON-DUCTED

DUCTED

NON-DUCTED

34-1/2” 35-1/2” 36-1/2” 37-1/2”
34-1/2” 35-1/2”

HOOD DISTANCE ABOVE 36” HIGH COOK TOP (see note below)

20” 21” 22” 23” 24” 25”

MOUNTING BRACKET LOCATION ABOVE 36” HIGH COOK TOP

38-1/2” 39-1/2” 40-1/2”

35-1/2” 36-1/2” 37-1/2”

38-1/2” 39-1/2” 40-1/2”

26”

42-1/2” 43-1/2” 44-1/2”

41-1/2”

42-1/2” 43-1/2” 44-1/2”

41-1/2”

30”27” 28” 29”

Note : Minimum hood distance above cook top must not be less than 20”. A ma­ximum of 30” above cook top is highly recommended for best capture of cooking
impurities. Distances over 30” are at the installer and user’s discretion; and if ceiling
height and flue length permit.

- 8 -

INSTALL FLUE MOUNTING
BRACKET

DUCTED HOODS ONLY

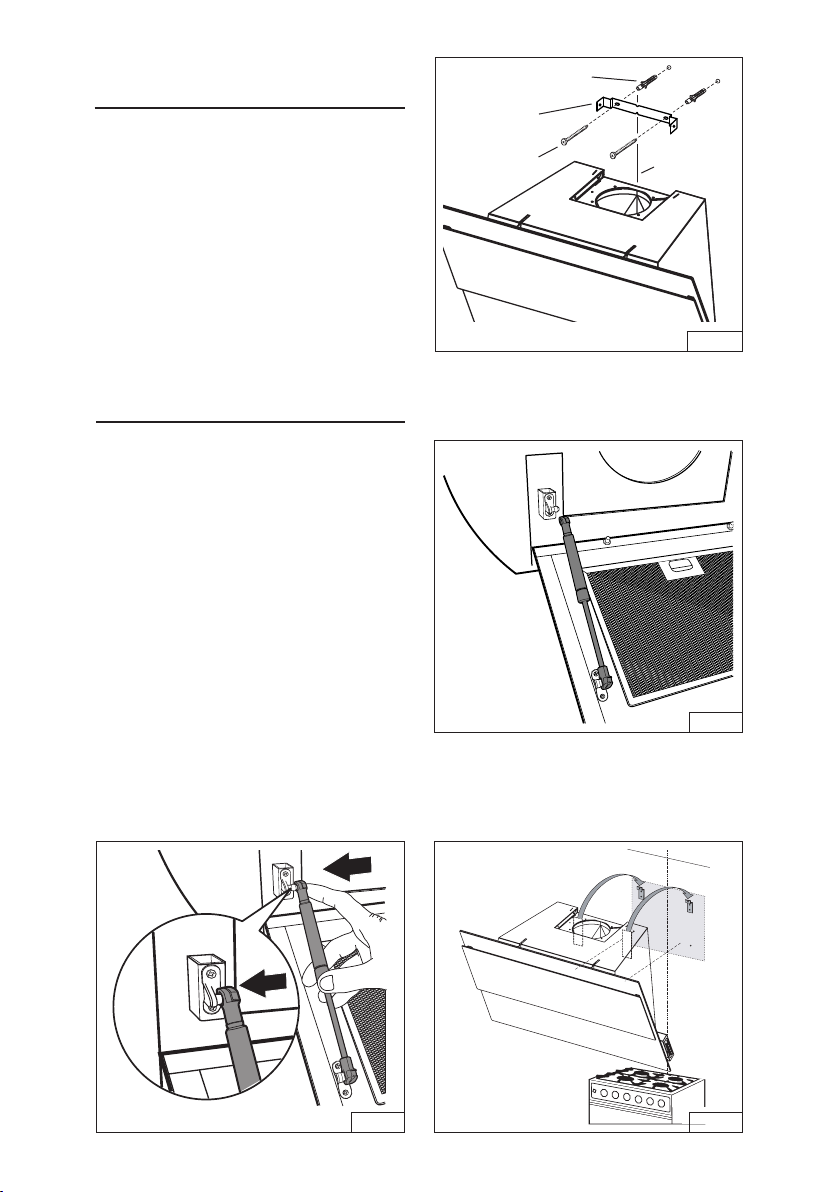

1. Center the mounting bracket directly
over the range hood location.

2. Secure the bracket to the wall
using (2) 4.8 x 38 mm mount­ing screws and drywall anchors.
Fig. 7. Make sure the bracket is tight
against the wall and centered over
the hood.

INSTALL THE HOOD

Note: Remove the plastic protective
film from all exterior surfaces, deco­rative flues and filters, prior to final
installation.

DUCTED and NON-DUCTED
INSTALLATION

1. Open the front glass panel and
remove shipping tape from both air
cylinders.

2. Pull each cylinder to extend its length.
Fig. 8.

3. Align end of cylinder with mounting
bracket and push in to engage. Fig. 9.

4. Install hood onto (2) wall mounting
brackets. Make sure hood is level with
floor. Fig. 10.

DRYWALL
ANCHORS

MOUNTING

BRACKET

4.8 x 38 mm
SCREWS

CENTERLINE

OF HOOD

FIG. 7

FIG. 8

Click!

FIG. 9

FIG. 10

- 9 -

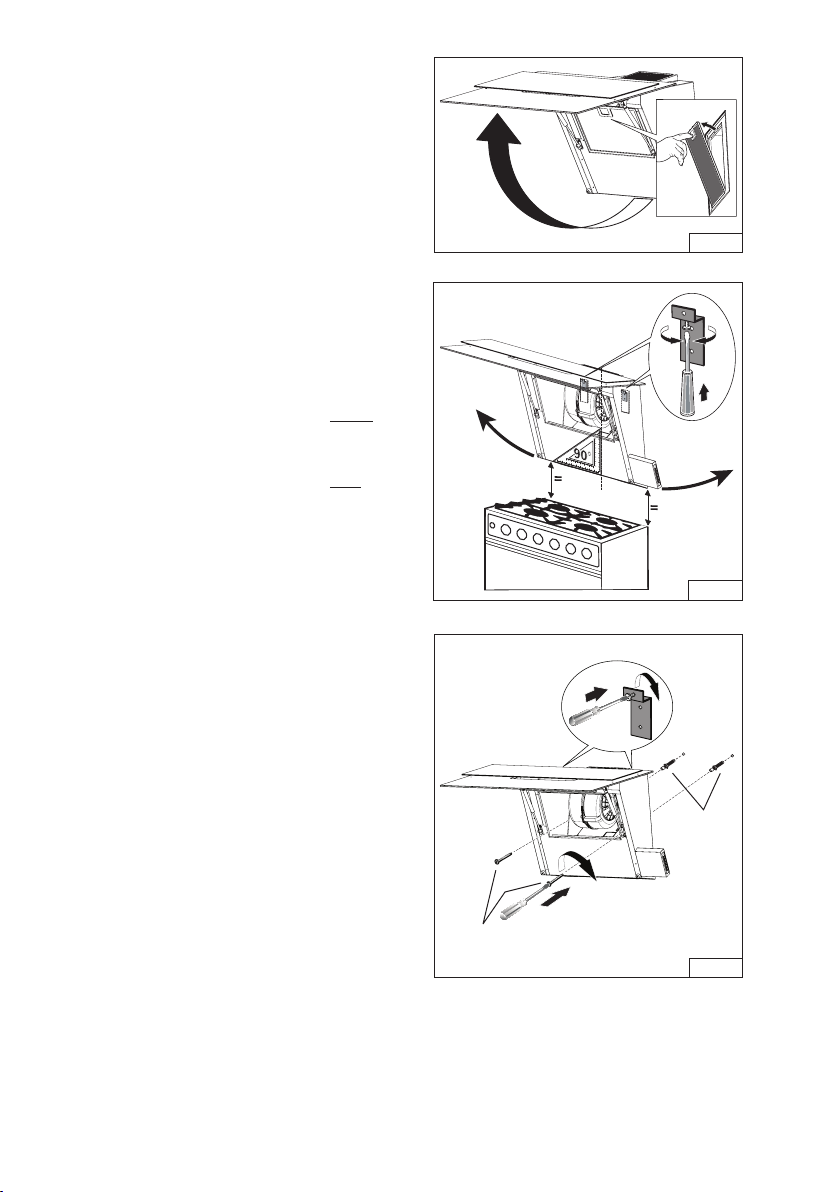

5. Lift glass front panel and remove
grease filter. Fig. 11.

6. Level the hood using (2) screws
provided on mounting brackets. Fig.

12.

7. Mark and install (2) additional drywall
anchors as shown. Fig. 13.

8. Secure range hood to the wall with
(2) 4.8 x 38 mm mounting screws.

9. Tighten upper screws on mounting
brackets until hood is tight against
the wall.

DUCTED INSTALLATION ­CONTINUE TO STEP 10 AT TOP OF
PAGE 11.

NON-DUCTED INSTALLATION ­SKIP TO STEP 10 AT BOTTOM OF
PAGE 11.

FIG.11

FIG.12

- 10 -

4.8 x 38 mm
SCREWS

DRYWALL
ANCHORS

FIG.13

DUCTED INSTALLATION ONLY

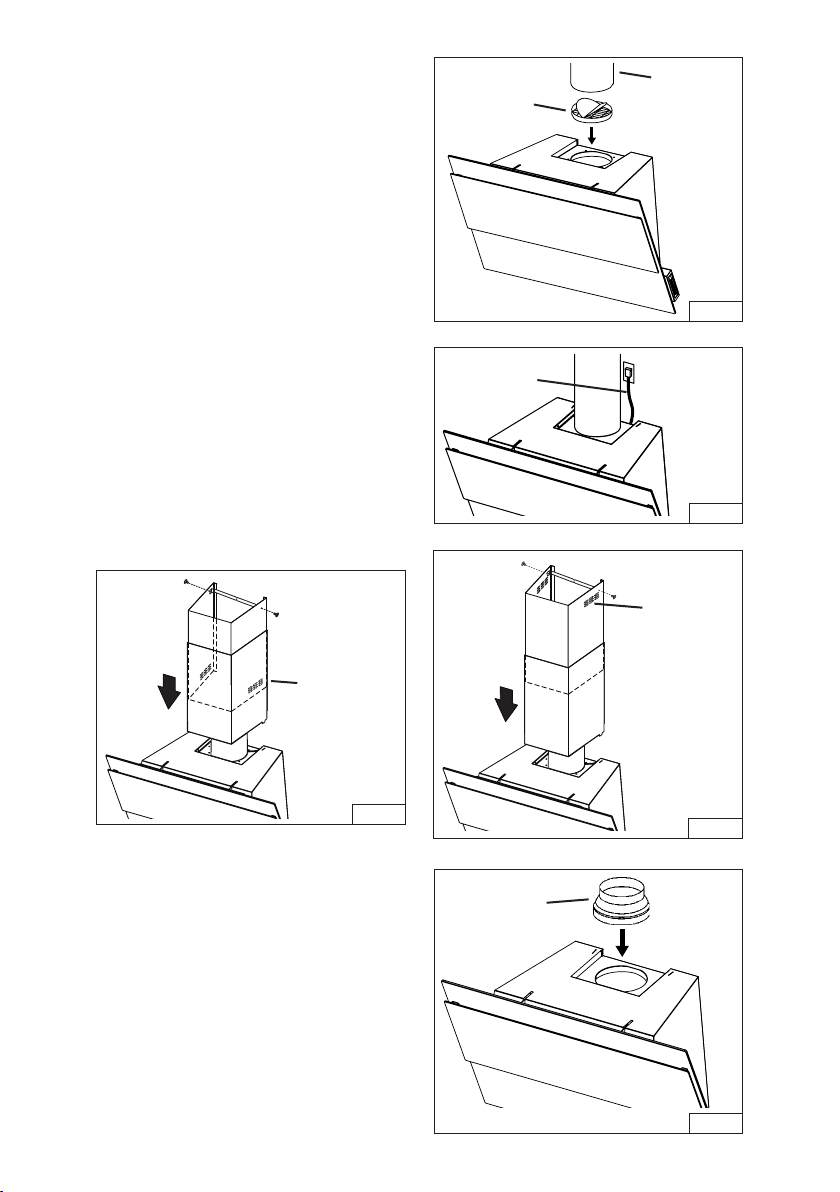

10. Press the discharge collar into the
duct connector of the range hood.
Fig. 14.

11. Run 6” diameter metal ductwork
to the outside location. Install an
appropriate wall or roof cap with
damper to exhaust air to the out­side.

12. Tape all duct joints with aluminum
duct tape.

13. Plug power cord into wall outlet. Fig.

15.

14. Install upper and lower decorative
flues onto the range hood.

- Vents are concealed on 8-foot
ceilings. Fig. 16

- Vents are exposed on 9-foot ceil­ings. Fig. 17.

15. Secure upper flue to flue mounting
bracket with (2) 3.9 x 6 mm screws.

VENTS

CONCEALED

8 FT. CEILING

DISCHARGE

COLLAR

POWER

CORD

6” ROUND

DUCT

FIG.14

FIG.15

VENTS

EXPOSED

9 FT. CEILING

FIG.16

NON-DUCTED INSTALLATION ONLY

Note: Purchase Model ANKWM34 Non­ducted Recirculation Kit.

10. Do not install discharge collar
supplied with the range hood.

11. Attach the 5”-to-6” adapter to
blower discharge and tape joint with
aluminum duct tape. Fig. 18.

FIG.17

5” TO 6”

ADAPTER

FIG.18

- 11 -

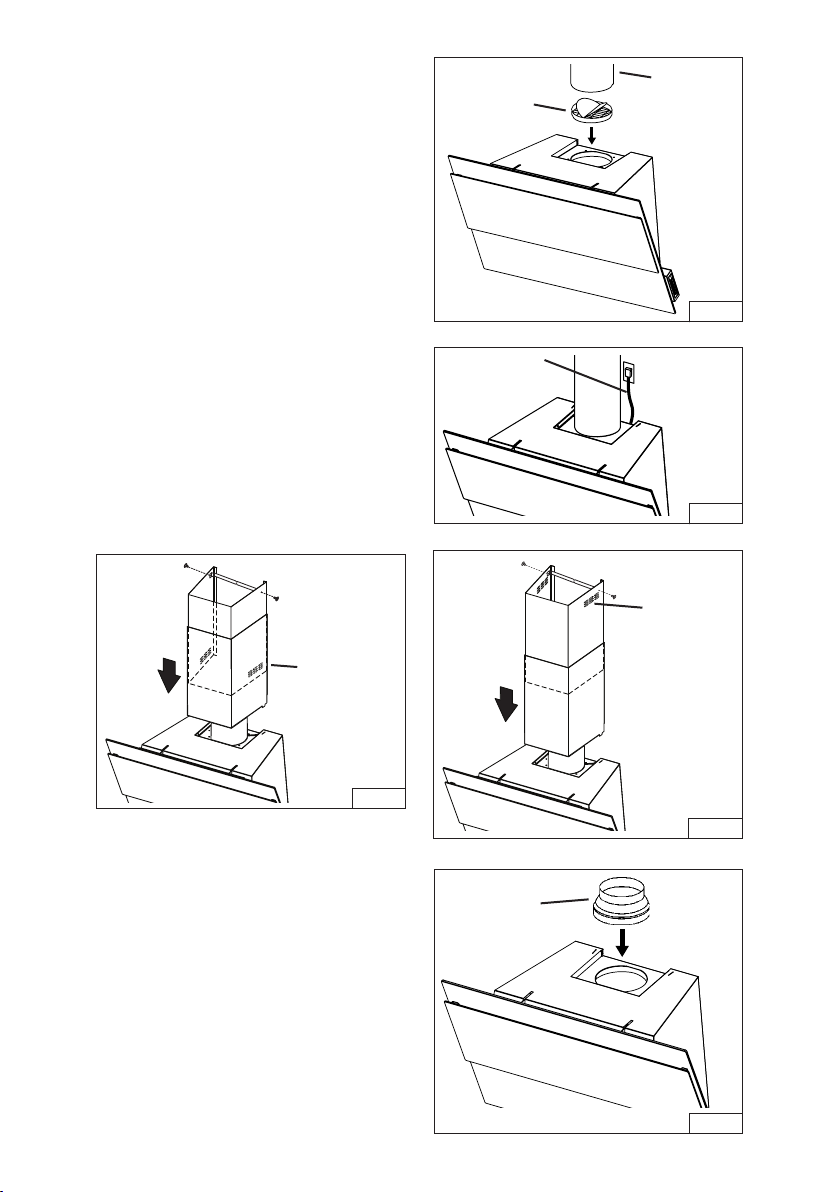

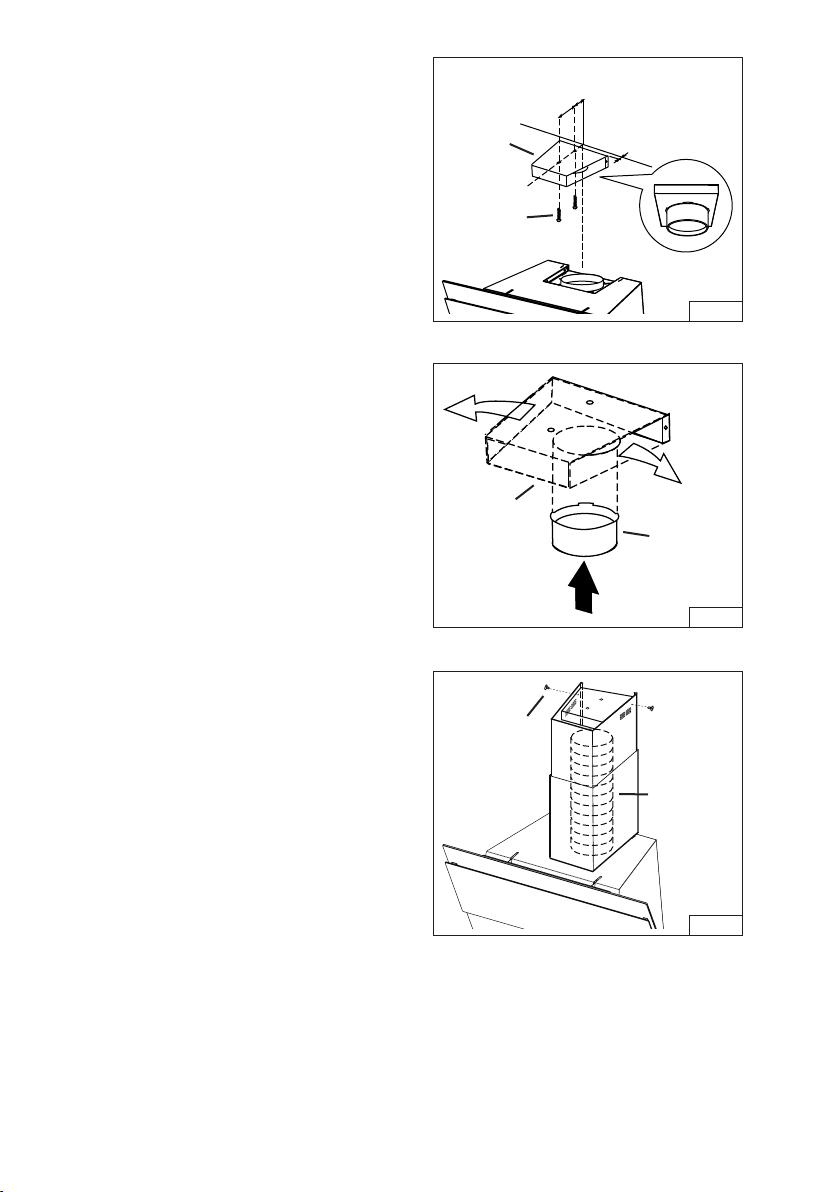

12. Center the plenum over the hood.
Fig. 19.

13. Attach plenum to the ceiling using
(2) drywall anchors and (2) 4.8 x 38
mm screws, as shown.

14. Press duct connector into the
plenum until it snaps into place. Fig.

20.

15. Attach 5-inch dia. expandable
ducting to the plenum and tape joint
with aluminum duct tape.

16. Stretch expandable duct, attach it to
the 5”-to-6” adapter and tape duct
joints. Fig. 21.

1 7. Plug power cord into wall outlet.

18. Position upper and lower flues onto
the hood.

19. Align tabs on bottom edge of lower
flue with slots on top of the range
hood.

20. Make sure recirculation slots on the
upper flue are exposed, as shown.

2 1. Lift upper flue up until mounting

holes align with holes in the plenum.

22. Install (2) 3.9 x 9.5 mm mounting
screws to secure upper flue to
plenum.

PLENUM

4.8 x 38mm
SCREWS

PLENUM

1-3/8”

5-7/8”

3/8”

FIG.19

DUCT

CONNECTOR

FIG.20

- 12 -

3.9 x 6mm
SCREWS

5” DIA.

EXPANDABLE

DUCT

FIG.21

INSTALL FILTERS

DUCTED AND NON-DUCTED HOODS

1. To remove the GREASE filter, push in
latch tab to disengage the filter from
the hood. Tilt the filter downward and
remove. Fig. 22.

2. To install the GREASE filter, align rear
filter tabs with slots in the hood. Push
latch tab in, push filter into position
and release. Make sure the filter is
securely engaged after installation.

NOTE: Prior to use, remove protective
film from the filter frame.

NON-DUCTED HOODS ONLY

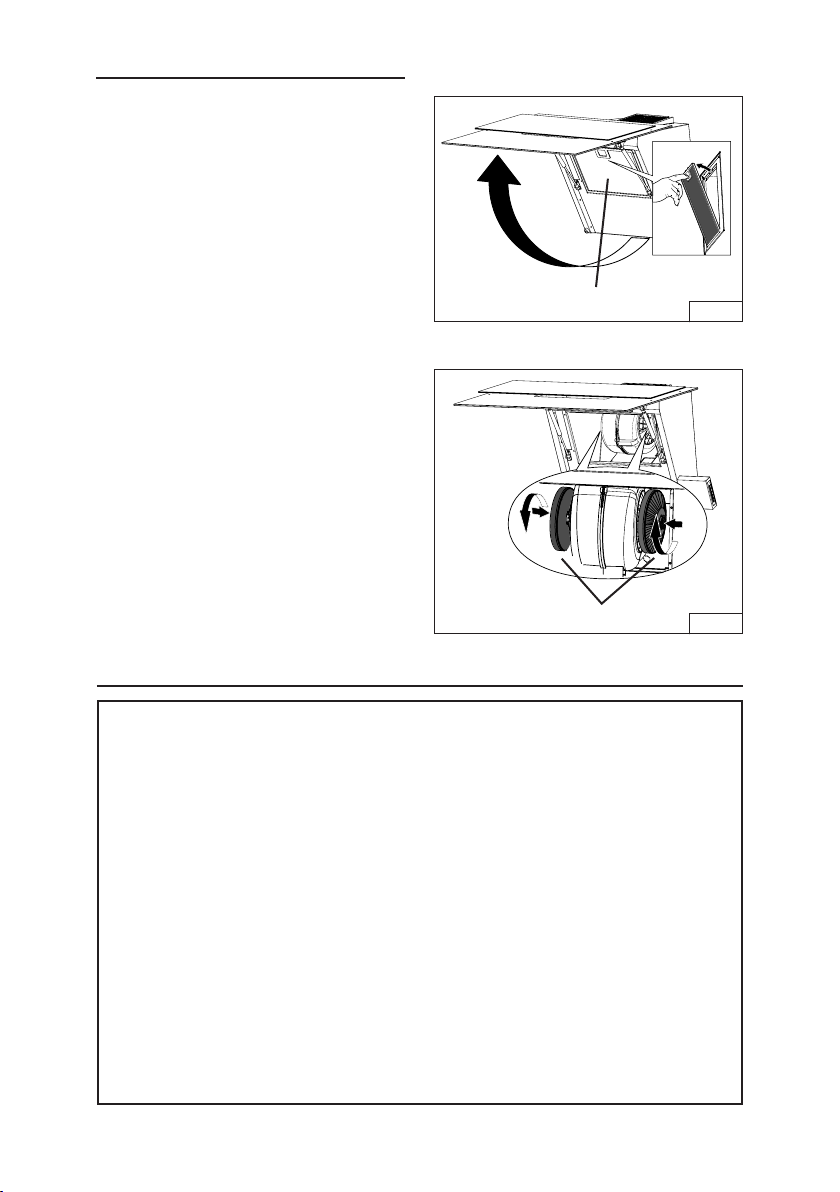

1. Lift glass front panel and remove

the grease filter.

2. Install (2) charcoal filters to the

blower, as shown. Fig. 23

3. Re-install grease filter and close the

front panel.

GREASE FILTER

FIG.22

CHARCOAL FILTERS

FIG.23

WARRANTY

Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Best products that such products
will be free from defects in materials or workmanship for a period of one year from the date of original purchase. THERE
ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRAN­TIES OR MERCHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which
is found to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDES­CENT BULBS, FUSE, FILTERS, DUCTS, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES FOR DUCTING.
This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been subject
to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or
installation contrary to recommended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states
do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S OPTION, SHALL BE THE
PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LI­ABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH
PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This
warranty supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address stated below or telephone number stated
below, (b) give the model number and part identification and (c) describe the nature of any defect in the product or part.
At the time of requesting warranty service, you must present evidence of the original purchase date.

In USA - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)
In Canada - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9 (866-737-7770)
www.BestRangeHoods.com

ONE YEAR LIMITED WARRANTY FOR BEST PRODUCTS

- 13 -

SERVICE PARTS

KEY NO. PART NUMBER DESCRIPTION

9 B08087827 GREASE FILTER
14 B02300233 CONDENSER
16 BE3350518 ELECTRICAL BOX SUPPORT
26 B02300890 LAMP BULB
37 B02300804 KNOB
38 B03295595 ELECTRICAL PRINTED CIRCUIT
BOARD BOX
45 BW0000021 BLOWER
48 B02310260 MOTOR (CLOCKWISE)
49 B03295071 FAN (CLOCKWISE)
53 B03204177 RUBBER WASHER
B03293180 RUBBER WASHER
58 B03295018 OUTLET REDUCTION
60 B02300249 FEEDER CABLE
67 B02300961 WIRES
76 B08093024 TOP GLASS
86 B08088378 OUTLET FLANGE
B03292300 OUTLET FLANGE
118 BE3350842 BOTTOM DUCT EXT.
119 BE3350841 UPPER DUCT EXT.
120 BE3349246 TELESCOPIC DUCT UPPER BRACKET
122 B08093104 RISER
147 BR2300132 JUNCTION CLAMP
166 B08080852 ELECTRICAL PRINTED CIRCUIT
BOARD
167 B03295596 ELECTRICAL BOX COVER
195 BE3351278 BRACKET
332 B03115207 COVER
415 B03202454 FAIRLEAD
472 BE3350520 BRACKET
474 B02300918 HALOGEN LAMP
503 B02011452 EXPANDABLE DUCT
AQI B06103891 SWITCH BOX ASSEMBLY
* B06002157 BLOWER ASSEMBLY (INCLUDES KEY
NO. 45,48,49,53)
* B06145125 ELECTRICAL INSTALLATION
ASSEMBLY (INCLUDES KEY NO.
14,38,60,67,147,166,167)
* B080810939 FITTING SET

- 14 -

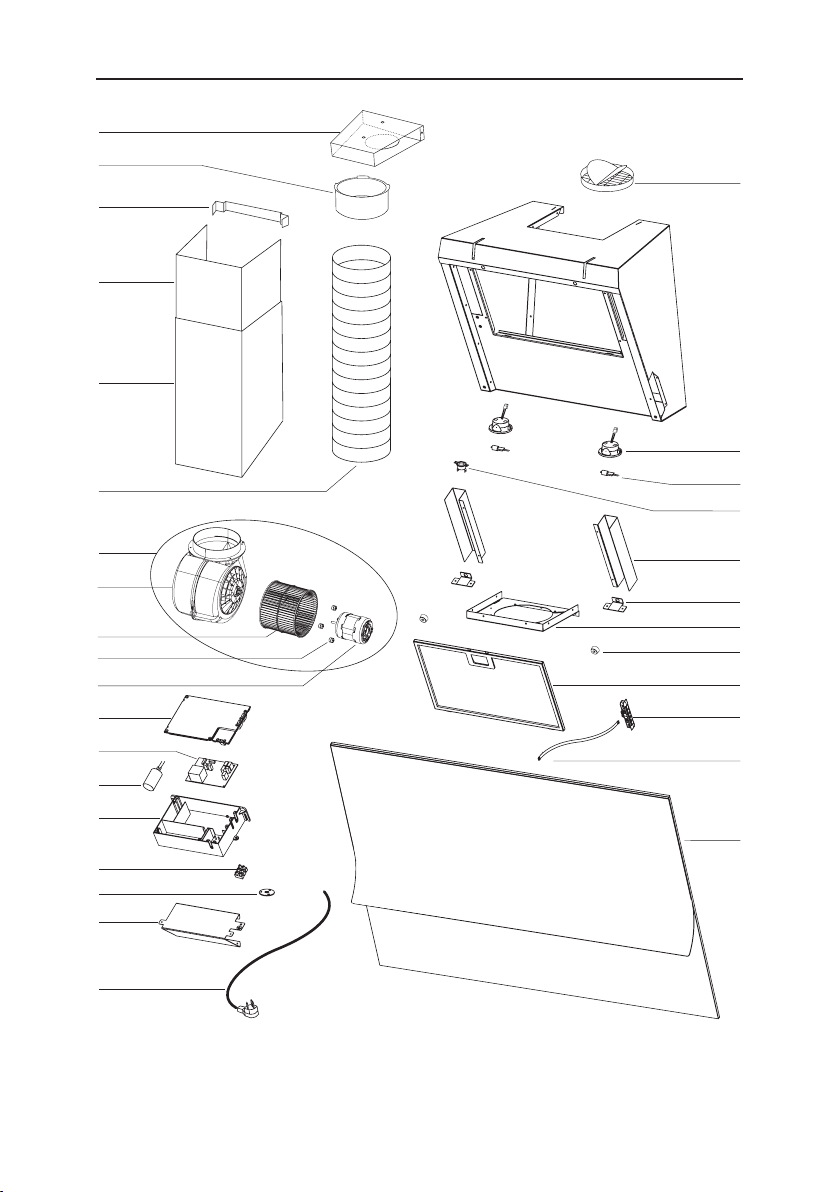

SERVICE PARTS

122
86

(03292300)

120

119

118

503

(08088370) 86

474

26

37

CAS
45

49
53

48
167
166
14
38

147
415

16

60

332

472

195

53

9

AQI

67

76

- 15 -

- 16 -

99044731B

Modèle WM34I

ENGLISH.................................... 2

FRANÇAIS.................................17

ESPAÑOL.................................. 33

Aux États-Unis – BEST Hartford, Wisconsin
Au CANADA – BEST Drummondville, QC, Canada

ENREGISTREZ VOTRE PRODUIT EN LIGNE À L’ADRESSE : www.BestRangeHoods.com/register

Pour en savoir plus, visitez le site www.BestRangeHoods.com

- 17 -

VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS

!

!

CONÇUE POUR LES CUISINES PRIVÉES UNIQUEMENT

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE
BLESSURES PHYSIQUES, RESPECTEZ LES INSTRUCTIONS CI-DESSOUS :

1. Utilisez cet appareil uniquement de la manière prévue par le fabricant. Si vous avez des
questions, contactez le fabricant à l’adresse ou au numéro de téléphone indiqués dans la
garantie.

2. Avant d’effectuer l’entretien ou le nettoyage de l’appareil, mettez-le hors tension sur le
panneau de service et verrouillez ce dernier pour éviter que l’appareil soit mis sous tension
par inadvertance. S’il n’est pas possible de verrouiller le dispositif de déconnexion, apposez
un avertissement bien visible (par exemple une étiquette) sur le panneau de service.

3. L’installation et le raccordement électrique doivent être effectués par du personnel qualifié
conformément à toutes les réglementations et normes en vigueur, y compris celles concernant
les constructions cotées pour leur résistance au feu.

4. Afin d’éviter un refoulement lors de l’utilisation d’équipements à combustible, une quantité d’air
suffisante est nécessaire pour assurer une combustion et un échappement adéquats des gaz
à travers le conduit (la cheminée). Suivez les consignes du fabricant de l’équipement chauffant
et les normes de sécurité publiées, entre autres, par l’Association nationale de protection
contre l’incendie (NFPA) et l’American Society for Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), ainsi que les réglementations locales.

5. Quand vous effectuez une découpe ou un forage dans un mur ou un plafond, veillez à ne pas
endommager des câblages électriques ou d’autres équipements non visibles.

6. Les soufflantes canalisées doivent toujours être dirigées vers l’extérieur.

7. N’utilisez pas cet appareil avec un dispositif de commande de vitesse transistorisée séparé.

8. Pour réduire les risques d’incendie, utilisez uniquement des canalisations en métal.

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de court-circuit électrique, la mise à la
terre réduit le risque d’électrocution grâce à un fil permettant au courant électrique de
s’échapper. Cet appareil est doté d’un cordon ayant un fil de terre, ainsi que d’une fiche de
mise à la terre. La fiche doit être branchée dans une prise bien installée et mise à la terre.

AVERTISSEMENT – Une mise à la terre inappropriée peut donner lieu à un risque
d’électrocution.

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions
de mise à la terre ou si vous n’êtes pas certain(e) que l’appareil est mis à la terre comme
il se doit.

N’utilisez pas de rallonge. Si le cordon est trop court, demandez à un électricien d’installer
une prise près de l’appareil.

- 18 -

!

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE D’UN FEU DE FRITURE SUR LA TABLE DE CUISSON :

A. Ne laissez jamais les appareils de surface sans surveillance quand ils sont sur un réglage

élevé. Les débordements peuvent provoquer de la fumée et des déversements gras risquant
de prendre feu. Chauffez les huiles lentement sur un réglage bas ou moyen.

B. ALLUMEZ toujours la hotte quand vous cuisinez à une chaleur élevée ou quand vous flambez

des aliments (p. ex. des crêpes Suzette, des cerises jubilé ou du bœuf au poivre flambé).

C. Nettoyez souvent les ventilateurs d’aération. Évitez que de la graisse s’accumule sur le

ventilateur ou le filtre.

D. Utilisez des poêles de la taille appropriée. Utilisez toujours des ustensiles de cuisine adaptés

à la taille de l’élément de surface.

POUR RÉDUIRE LE RISQUE DE BLESSURES PHYSIQUES EN CAS DE FEU DE
FRITURE SUR LA TABLE DE CUISSON, VEUILLEZ PROCÉDER COMME SUIT : *

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une plaque à biscuits ou un
plateauen métal, puis éteignez le brûleur. SOYEZ PRUDENT(E) AFIN D’ÉVITER LES
BRÛLURES. Siles flammes ne s’éteignent pas immédiatement, ÉVACUEZ LE LIEU ET
APPELEZ LE SERVICE DES POMPIERS.

2. NE SAISISSEZ JAMAIS UNE POÊLE ENFLAMMÉE, vous risquez de vous brûler.

3. N’UTILISEZ JAMAIS D’EAU ni de torchons ou serviettes mouillé(e)s : cela donnerait lieu à une
violente explosion de vapeur.

4. Utilisez un extincteur UNIQUEMENT si :

A. Vous savez qu’il s’agit d’un extincteur de Classe ABC et savez déjà comment vous en

servir.
B. L’incendie est de petite taille et confiné à l’endroit où il a commencé.
C. Le service des pompiers a été averti.
D. Vous pouvez éteindre l’incendie en ayant une sortie derrière vous.

* Basé sur « Kitchen Fire Safety Tips », publié par la NFPA.

ATTENTION

1. Uniquement pour l’utilisation intérieure.

2. Pour réduire le risque d’incendie et obtenir un échappement d’air adéquat, veillez à bien
canaliser l’air vers l’extérieur. Ne ventilez pas l’air d’échappement vers des espaces confinés,
des plafonds, des combles, des vides sanitaires ou des garages.

3. Soyez prudent(e) quand vous utilisez des agents de nettoyage ou des détergents.

4. Évitez d’utiliser sous la hotte de cuisine des denrées alimentaires produisant des flammes.

5. À utiliser uniquement pour la ventilation générale. N’utilisez pas la hotte pour l’échappement
de matériaux ou de vapeurs comportant un danger ou un risque d’explosion.

6. Pour éviter que le roulement moteur s’endommage et que des hélices deviennent bruyantes
ou déséquilibrées, faites en sorte que le bloc d’alimentation n’entre pas en contact avec un
atomiseur pour cloisons sèches, de la poussière de construction, etc.

7. Le moteur de la hotte est doté d’un rupteur thermique qui éteint automatiquement le moteur
en cas de surchauffe. Le moteur redémarrera après avoir refroidi. Si le moteur s’éteint et se
rallume constamment, faites réparer la hotte.

8. Pour mieux capturer les impuretés de cuisson, la partie inférieure de la hotte doit se trouver
au minimum à 60 cm (20 po) et au maximum à 75 cm (30 po) au-dessus de la surface de
cuisson. Consultez la section « Installation du support de montage » pour connaître les
restrictions de montage.

9. Étant donné la taille et le poids de la hotte, il est conseillé d’avoir recours à deux personnes
pour la monter.

10. Ce produit est doté d’un thermostat qui peut activer la soufflante automatiquement. Pour éviter
les risques de blessure et l’allumage accidentel de la hotte, mettez-la hors tension sur le
panneau de service et verrouillez ce dernier ou fixez-y une étiquette d’avertissement.

11. Pour en savoir plus et connaître les exigences sur le produit, veuillez lire l’étiquette des
spécifications.

- 19 -

FONCTIONNEMENT

COMMANDES (FIG. 1)

Affichage de vitesse :
PU5 : MARCHE/ARRÊT Moteur 4
PU4 : MARCHE/ARRÊT Moteur 3
PU3 : MARCHE/ARRÊT Moteur 2
PU2 : MARCHE/ARRÊT Moteur 1
PU1 : Ampoules HAUTE/BASSE/ARRÊT

Fonction de la minuterie 10 minutes :

Enfoncer PU2, PU3 ou PU4 pendant deux secondes lor­sque le moteur est réglé à la vitesse correspondante, active
la fonction de minuterie de 10 minutes.
La DEL correspondante commence à clignoter pour afficher
cette fonction.
Après dix minutes de marche, le moteur s’éteint. Si vous
changez la vitesse pendant que la minuterie fonctionne, la
fonction N’est PAS désactivée. Pour désactiver cette fonction,
appuyez sur la touche clignotante pendant deux secondes.

REMARQUE – la fonction de la minuterie 10 minutes peut être activée pour
les vitesses normales seulement (1e, 2e, 3e).

Alarme du filtre :

Après 30 heures de fonctionnement du moteur, l’alarme du filtre à graisse s’active
(toutes les DEL s’allument). L’alarme est activée lorsque le moteur est éteint et
reste affichée pendant 30 secondes. Pour désactiver l’alarme, appuyez sur l’une
des touches pendant 2 secondes durant l’affichage de l’alarme. Après 120 heures
de fonctionnement du moteur, l’alarme du filtre à charbon est activée (toutes les
DEL clignotent). L’alarme est activée lorsque le moteur est éteint et reste affichée
pendant 30 secondes. Pour désactiver l’alarme, appuyez sur l’une des touches
pendant 2 secondes durant l’affichage de l’alarme.

e

vitesse

e

vitesse

e

vitesse

e

vitesse

FIG. 1

HEAT SENTRY™

La hotte est équipée d’un thermostat HEAT SENTRY™. Ce dispositif active ou accélère
la soufflante s’il détecte une chaleur excessive au-dessus de la surface de cuisson.

1) Si la soufflante est ARRÈTÉE, il l’ALLUME en HAUTE vitesse.

2) Si la soufflante est ALLUMÉE à une vitesse basse, il la fait passer à la vitesse HAUTE.

Quand la température redevient normale, la soufflante revient au réglage d’origine.

AVERTISSEMENT
Le thermostat HEAT SENTRY peut activer la soufflante même si la hotte est

ÉTEINTE. Dans ce cas, il est impossible de DÉSACTIVER la soufflante avec
le commutateur d’arrêt. Si vous devez arrêter la soufflante, faites-le depuis le
panneau électrique principal.

- 20 -

AMPOULES HALOGÈNES

!

Cette hotte de cuisine nécessite deux ampoules
halogènes (Type T4, 120 V, 25 W max., base G9).

AVERTISSEMENT : Désactivez toujours
l’alimentation avant d’effectuer toute
opération sur l’appareil.

Pour changer les ampoules :

1. Ouvrez le couvercle en faisant levier sur les

fentes prévues à cet effet. Fig. 2.

2. Retirez les ampoules en les tirant vers le côté.

(NE LES TOURNEZ PAS).

ATTENTION : Il est possible que les ampoules soient chaudes.

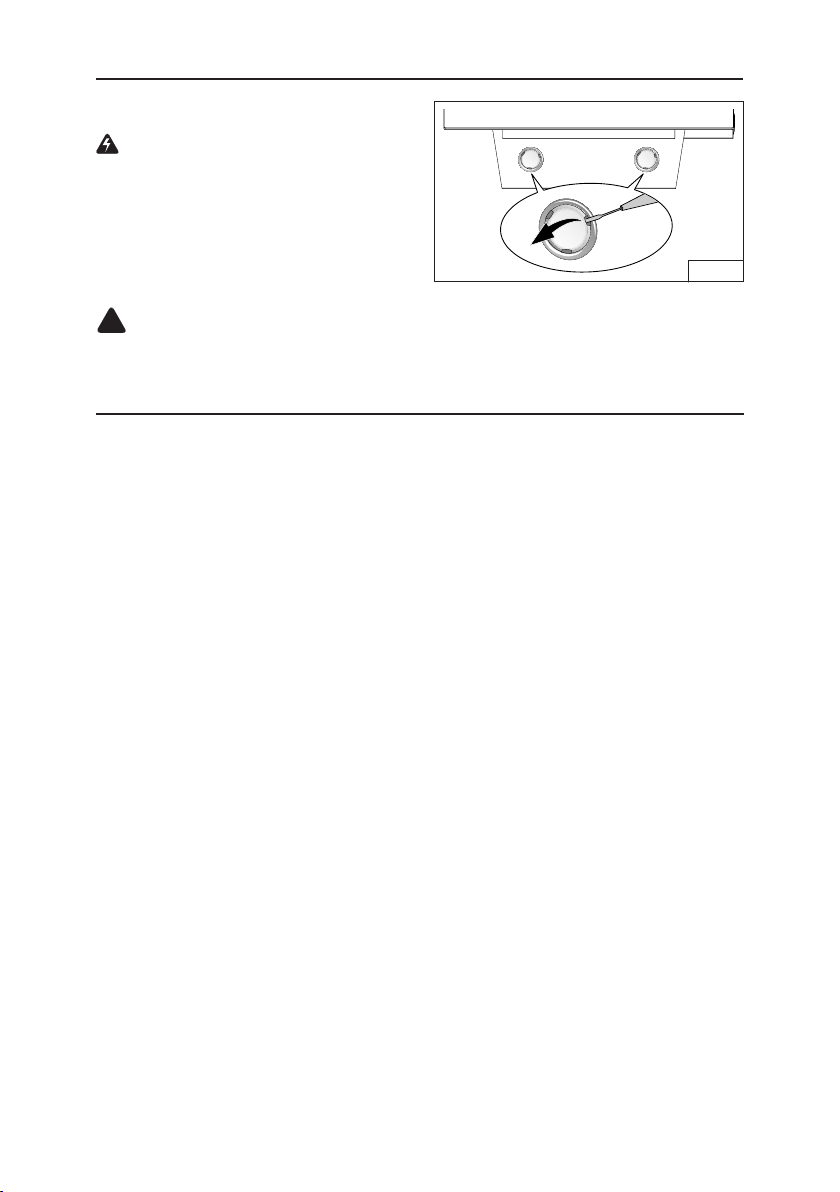

FIG. 2

3. Remplacez-les par des ampoules halogènes de type T4, 120 V, 25 W max., base G9.

Netouchez pas les ampoules de rechange à mains nues!

NETTOYAGE ET ENTRETIEN

Pour assurer les performances de l’appareil, entretenez-le de manière appropriée.

Moteur

Le moteur est lubrifié en permanence et aucun graissage n’est nécessaire. Si les roulements du
moteur font un bruit excessif ou inhabituel, remplacez le moteur par une pièce de rechange identique.
Remplacez aussi les hélices.

Filtre à graisse

Le filtre à graisse doit être nettoyé souvent. Vous pouvez utiliser une solution détergente chaude. Le
filtre peut être mis dans le lave-vaisselle.

Nettoyez tous les filtres en métal dans le lave-vaisselle avec un détergent sans phosphate. Si vous
utilisez un détergent phosphaté ou selon le type d’eau, il est possible que le filtre se décolore, mais
cela n’affectera aucunement ses performances. Cette décoloration n’est pas couverte par la garantie.

Consultez la section « INSTALLATION DES FILTRES » pour connaître les instructions de retrait et
d’installation.

Filtre de recirculation non canalisé

Le filtre de recirculation non canalisé doit être changé tous les 6 mois. Si votre style de cuisine engendre
beaucoup de graisse, par exemple si vous faites souvent de la friture ou si vous utilisez un wok,
remplacez-le plus souvent. Consultez la section « INSTALLATION DES FILTRES » pour connaître les
instructions de retrait et d’installation.

Nettoyage de l’acier inoxydable

À FAIRE :

• Nettoyez régulièrement l’acier inoxydable avec

un chiffon ou un torchon enduit d’eau chaude
et de savon doux ou de liquide vaisselle.

• Nettoyez toujours dans le sens des lignes de

polissage d’origine.

• Rincez toujours à l’eau claire (2 ou 3 fois) après

le nettoyage. Essuyez complètement.

• Vous pouvez aussi utiliser un nettoyant spécial

pour acier inoxydable d’électroménagers.

À éviter quand vous choisissez un détergent :

• Tous les produits de nettoyage contenant de l’eau de Javel attaquent l’acier inoxydable.

• Tous les produits contenant du chlore, du fluor, de l’iode ou du bromure provoquent une détérioration

rapide des surfaces.

• Tous les produits combustibles utilisés pour le nettoyage, tels que l’acétone, l’alcool, l’éther, le benzène

sont extrêmement explosifs et ne doivent jamais être employés à proximité d’une table de cuisson.

À NE PAS FAIRE :

• N’utilisez pas de laine d’acier inoxydable ni
d’autres racloirs pour éliminer la saleté difficile
à éliminer.

• N’utilisez pas de produits de nettoyage durs
ou abrasifs.

• Ne laissez pas la poussière s’accumuler.

• Ne laissez pas la poussière de plâtre ou
d’autres résidus de construction se poser sur la
hotte. Pendant la construction/les rénovations,
couvrez la hotte afin d’éviter qu’aucune poussière
n’adhère aux surfaces en acier inoxydable.

- 21 -

PRÉPARATION DE LA HOTTE

Déballez la hotte et vérifiez le contenu de l’emballage.
Il doit comprendre :
1 – Hotte
1 – Ensemble de carneau décoratif
1 – Sac de pièces contenant :
2 – Supports de montage
1 – Collet de refoulement
1 – Support de montage du carneau
8 – Vis de montage (à tête cylindrique de 4,8 x 38 mm)
2 – Vis de montage (à tête cylindrique de 3,9 x 9,5 mm)
8 – Ancrages pour cloison sèche
1 – Instructions d’installation

2 VIS DE MONTAGE
(à tête cylindrique de
3,9 x 9,5 mm)

CARNEAU
DÉCORATIF

COLLET DE
REFOULEMENT

SUPPORT
DE MONTAGE DU CARNEAU

2 SUPPORTS
DE MONTAGE

8 ANCRAGES
POUR CLOISON
SÈCHE

8 VIS DE MONTAGE (à tête
cylindrique de 4,8 x 38 mm)

FIG. 3

- 22 -

INSTALLATION DE LA

COUDE ROND

PROTECTION

CANALISATION

HOTTES CANALISÉES UNIQUEMENT

ATTENTION : Pour réduire les risques
d’incendie, utilisez uniquement des
canalisations en métal.

1. Décidez à quel endroit passera la
canalisation entre la hotte et l’extérieur.
Fig. 4.

2. Une canalisation droite et courte assurera
une performance optimale de la hotte.

3. Une canalisation longue, coudée et les
transitions réduiront la performance de
la hotte. Utilisez-les le moins possible.
Si la canalisation est plus grosse, il
peut s’avérer nécessaire d’utiliser une
canalisation plus longue.

4. Installez une protection de toit ou de paroi.
Raccordez la canalisation métallique
ronde à la protection et reculez vers
l’emplacement de la hotte. Utilisez du
ruban adhésif en toile pour étanchéiser
les joints entre les sections de la
canalisation.

INSTALLATION ÉLECTRIQUE

HOTTES CANALISÉES et NON CANA-

LISÉES

AVERTISSEMENT :
doit être réalisé par une personne qualifiée,
conformément aux réglementations et
normes en vigueur. Cette hotte de cuisine
doit être mise à la terre de manière adéquate.
Avant d’effectuer le câblage, coupez le
courant à l’origine de l’installation électrique.

1. Prévoyez où la hotte sera placée au-

dessus de la table de cuisson. Consultez
la section « INSTALLATION DU
SUPPORT DE MONTAGE » pour savoir
à quelle hauteur la hotte peut être montée.

2. Installez une boîte à prises murale de

5 x 10 cm (2 po x 4 po) et un prolongateur
à 3 broches de 125 V, 15 A mis à la terre.

3. Montez le centre de la prise murale entre

22,3 et 30,5 cm (8 et 12 po) au-dessus
du bas de la hotte. Fig. 5.

4. Placez la boîte et le prolongateur dans les

limites indiquées et de manière décentrée
par rapport à la canalisation (afin de
laisser l’espace pour la protection du
cordon et le carneau).

Le câblage électrique

PROTECTION DE TOIT

CARNEAU

DÉCORATIF

HOTTE

50,8 à 76,2 cm (20 à 30 po)

AU-DESSUS DE LA

SURFACE DE CUISSON

(voir la section

« INSTALLATION DES

SUPPORTS DE MONTAGE »

pour connaître les restrictions

de montage)

LIGNE CENTRALE

- 23 -

DE LA HOTTE

CANALISATION RONDE

DE 15,2 cm (6 po)

DE PAROI

DE 15,2 cm

(6 po)

FIG. 4

21,6 cm

(8 ½ po)

10,8 cm
(4 ¼ po)

20,3 cm (8 po) à
30,5 cm (12 po)

FIG. 5

INSTALLATION DU
SUPPORT DE MONTAGE

STRUCTURE DERRIÈRE

LE SUPPORT EN BOIS

CROISÉ

HOTTES CANALISÉES et NON
CANALISÉES

1. Construisez une structure murale en

bois à niveau avec la surface intérieure
des poteaux de cloison. Fig. 6.

Assurez-vous :

a) que la structure est centrée sur

l’emplacement de l’installation.

b) que la structure soit placée à une

14,9 cm
(

4 1/

po)

14,9 cm
(

4 1/

po)

5,5 cm
(

4 1/

po)

hauteur permettant d’y fixer les
supports de montage conformément
aux dimensions indiquées.

2. Une fois que la surface murale est

terminée, fixez chaque support de
montage à la structure avec (2) vis de
montage de 4,8 x 38 mm. Consultez
le tableau ci-dessous pour connaître

FIG. 6

SUPPORT EN
BOIS CROISÉ

DERRIÈRE LA

CLOISON SÈCHE

CLOISON

SÈCHE

l’emplacement du support de montage.

DISTANCE DE LA HOTTE À 90 CM (36 po) AU-DESSUS DE LA TABLE DE CUISSON (voir remarque ci-dessous)

50,8 cm

53,3 cm

55,9 cm

58,4 cm

61 cm

63,5 cm

66 cm

68,6 cm

71,1 cm

73,7 cm

ÉVENTS DE

PLAFOND

2,4 M
(8PI)

2,75 M

(9PI)

CONNECTEUR

MÉTHODE

CANALISÉE

NON

CANALISÉE
CANALISÉE

NON

CANALISÉE

(20 po)

(21 po)

(22 po)

(23 po)

(24 po)

(25 po)

(26 po)

(27 po)

105 cm

(411/2 po)

105 cm

(411/2 po)

(28 po)

108 cm

(421/2 po)

108 cm

(421/2 po)

EMPLACEMENT DU SUPPORT DE MONTAGE À 90 CM (36 po) AU-DESSUS DE LA TABLE DE CUISSON

87,6 cm

90,2 cm

92,7 cm

(34 1/2 po)

87,6 cm

(34 1/2 po)

(35 1/2 po)

90,2 cm

(35 1/2 po)

90,2 cm

(35 1/2 po)

(36 1/2 po)

92,7 cm

(36 1/2 po)

95,3 cm

(37 1/2 po)

95,3 cm

(37 1/2 po)

97,8 cm

(38 1/2 po)

97,8 cm

(38 1/2 po)

100,3 cm

(39 1/2 po)

100,3 cm

(39 1/2 po)

102,9 cm

(40 1/2 po)

102,9 cm

(40 1/2 po)

(29 po)

110 cm

(431/2 po)

110 cm

(431/2 po)

76,2 cm

(30 po)

113 cm

(441/2po)

113 cm

(441/2po)

Remarque : La distance minimum de la hotte au-dessus de la table de cuisson ne doit pas
être inférieure à 50,8 cm (20 po). Il est fortement recommandé de placer la hotte à 76 cm
(30 po) au maximum au-dessus de la table de cuisson pour qu’elle capture au mieux les
impuretés culinaires. L’installateur et l’utilisateur peuvent s’ils le souhaitent – et si la hauteur
de plafond et la longueur du carneau le permettent – placer la hotte à plus de 75 cm (30 po)
de la table de cuisson.

- 24 -

INSTALLATION DU SUPPORT
DE MONTAGE DU CARNEAU

HOTTES CANALISÉES UNIQUEMENT

1. Centrez le support de montage directe­ment au-dessus de l’emplacement de
la hotte de cuisine.

2. Fixez le support au mur en utilisant
(2) vis de montage de 4,8 x 38 mm
et des ancrages pour cloison sèche.
Fig. 7. Assurez-vous que le support
de montage est bien serré contre le
mur et centré sur la hotte.

INSTALLATION DE LA
HOTTE

Remarque : Avant l’installation finale,
retirez la pellicule en plastique de toutes
les surfaces extérieures, des carneaux
décoratifs et des filtres.

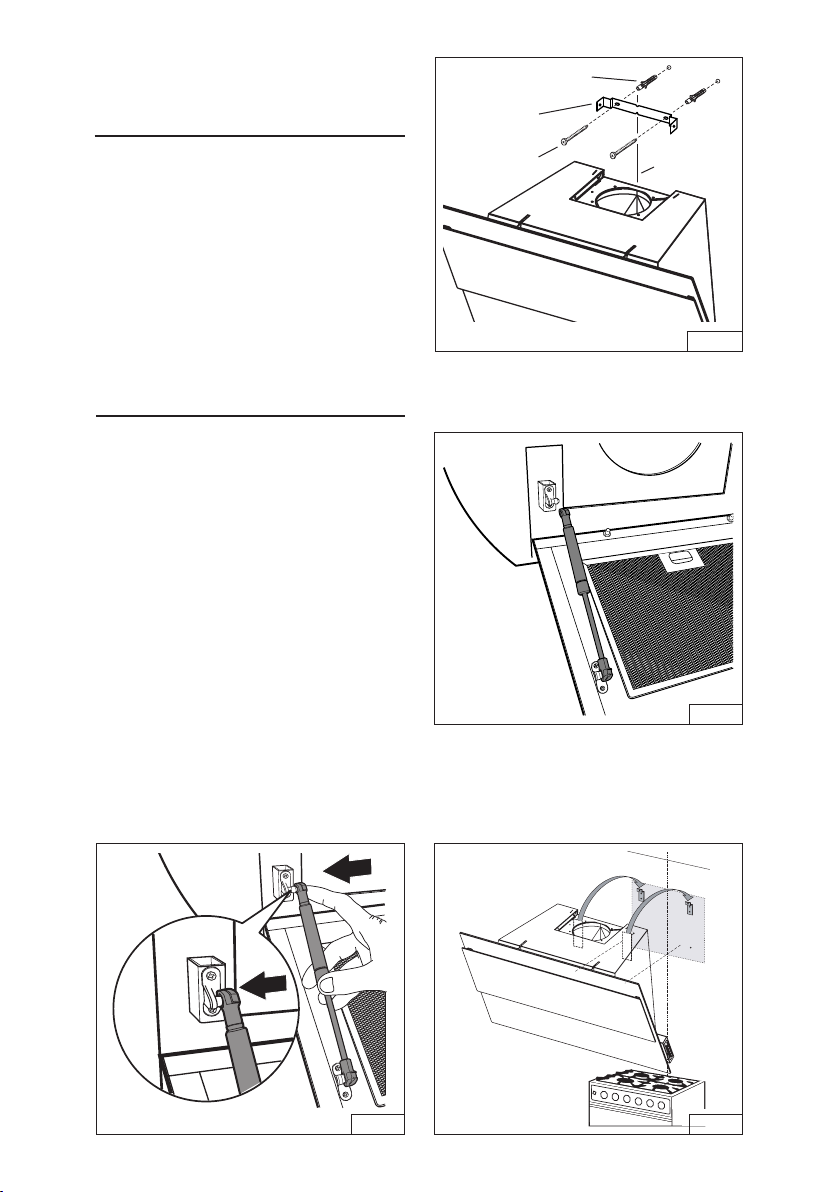

INSTALLATION D’UNE HOTTE
CANALISÉE OU NON CANALISÉE

1. Ouvrez le panneau de verre avant
etretirez le ruban d’expédition des
deuxcylindres pneumatiques.

2. Tirez chaque cylindre pour l’allonger.
Fig.8.

3. Alignez l’extrémité du cylindre avec le
support de montage et enfoncez pour
engager. Fig. 9.

4. Installez la hotte dans (2) supports de
montage mural. Vérifiez que la hotte est
parallèle au sol. Fig. 10.

ANCRAGES POUR

CLOISON SÈCHE

SUPPORT DE

MONTAGE

VIS

3,9 x 6 mm

LIGNE

CENTRALE

DE LA
HOTTE

FIG. 7

FIG. 8

Cliquez!

FIG. 9

- 25 -

FIG. 10

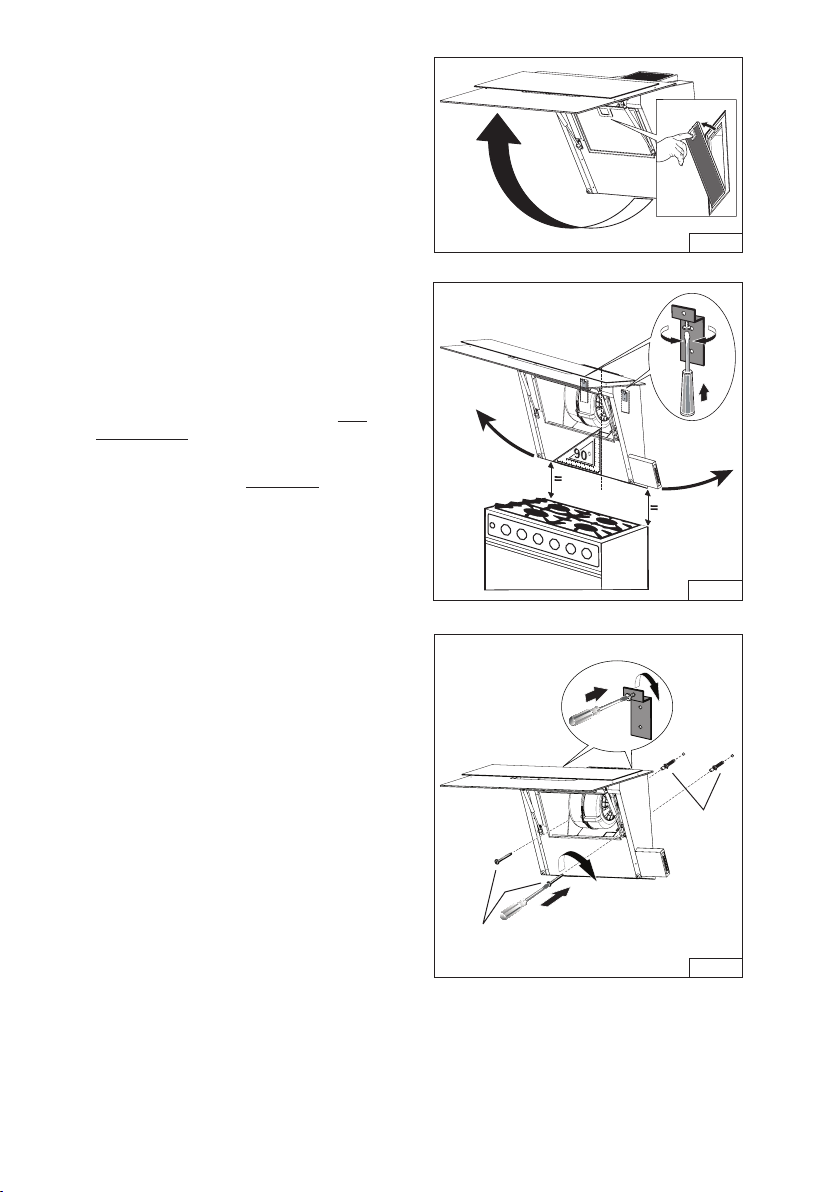

5. Soulevez le panneau avant en verre et
retirez le filtre à graisse. Fig. 11.

6. Mettez la hotte à niveau en utilisant les (2)
vis fournies sur les supports de montage.
Fig. 12.

7. Prenez les repères et installez (2) autres
ancrages pour cloison comme illustré.
Fig. 13.

8. Fixez la hotte de cuisine au mur avec (2)
vis de montage de 4,8 x 38 mm.

9. Resserrez les vis supérieures des
supports de montage jusqu’à ce que la
hotte soit bien serrée contre le mur.

INSTALLATION CANALISÉE –
PASSEZ À L’ÉTAPE 10 DANS LE HAUT DE
LA PAGE 27.

INSTALLATION NON-CANALISÉE –
PASSEZ À L’ÉTAPE 10 DANS LE BAS DE
LA PAGE 27.

FIG. 11

FIG. 12

- 26 -

VIS

4,8 x 38mm

ANCRAGES

POUR

CLOISON

SÈCHE

FIG. 13

INSTALLATIONS CANALISÉES
UNIQUEMENT

10. Appuyez sur le collet de refoulement

dans le connecteur de la canalisation
de la hotte. Fig. 14.

11. Faites passer la canalisation en métal

de 15 cm (6 po) de diamètre vers
l’emplacement extérieur. Installez une
protection de paroi ou de toit appropriée
avec le collet de refoulement afin que
l’air s’échappe vers l’extérieur.

12. Collez tous les joints de la canalisation

avec de l’adhésif pour canalisation en
aluminium.

13. Branchez le cordon dans la prise

murale. Fig. 15.

14. Installez les carneaux supérieur et

inférieur sur la hotte de cuisine.

- Les évents sont cachés si le plafond

a une hauteur de 2,4 m (8 pi). Fig. 16

- Les évents sont exposés si le plafond

a une hauteur de 2,75 m (9 pi). Fig. 17.

15. Fixez le carneau supérieur au support

de montage du carneau avec 2 vis de
3,9 x 6 mm.

CACHÉS

ÉVENTS
2,4 m (8 pi)
ÉVENTS DE

PLAFOND

COLLET DE

REFOULEMENT

COLLAR

CORDON

CORD

ROND DE

CONNECTEUR

15 cm (6 po)

FIG. 14

FIG. 15

VENTS

EXPOSÉS

2,7 m (9 pi)

ÉVENTS DE

PLAFOND

FIG. 16

INSTALLATIONS NON CANALISÉES
UNIQUEMENT

Remarque : Achetez le modèle ANKWM34
avec l’ensemble de recirculation non
canalisé.

10. N’installez pas le collet de refoulement
fourni avec la hotte de cuisine.

11. Fixez l’adaptateur 12 à 15 cm (5 po à
6 po) au refoulement de la soufflante
et collez le joint avec de l’adhésif pour
canalisation en aluminium. Fig. 18.

- 27 -

FIG. 17

12,7 cm (5 po) à

15,2 cm (6 po)

ADAPTATEUR

FIG. 18

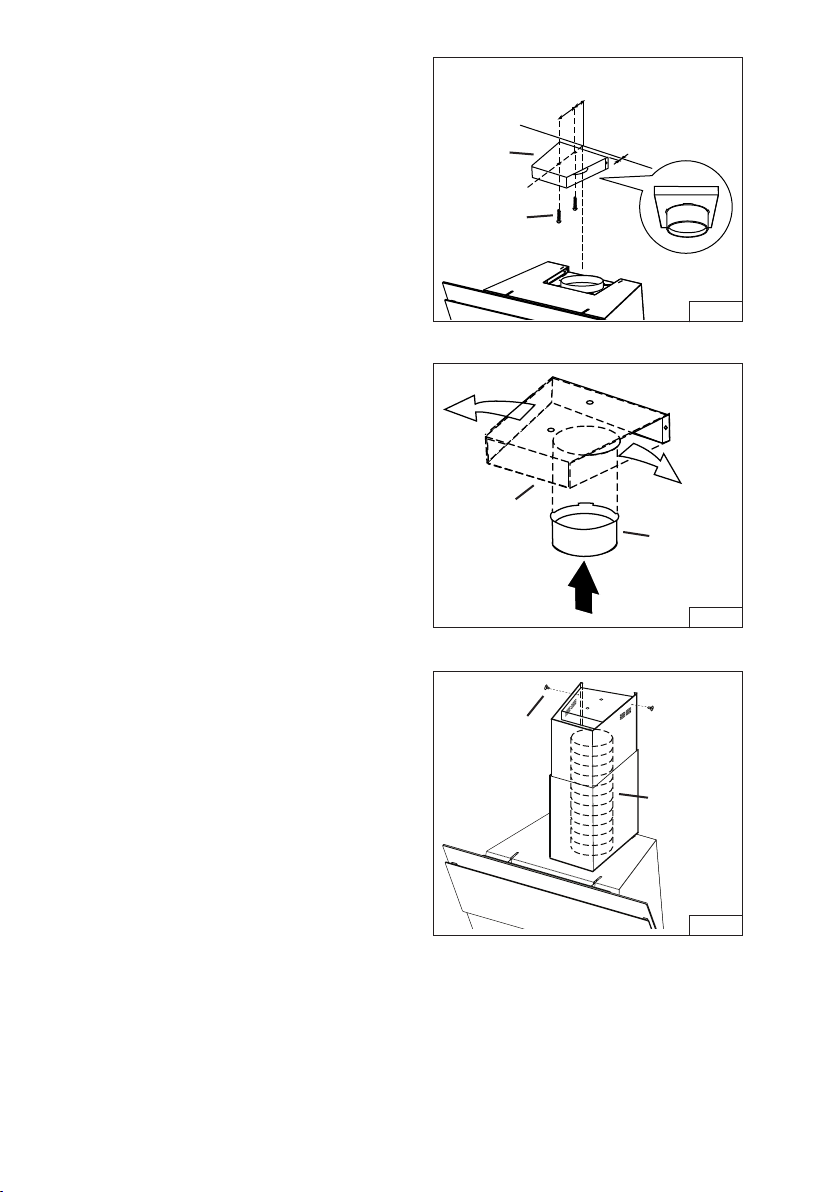

12. Centrez le collecteur sur le hotte.
Fig.19.

13. Installez le collecteur du plafond en
utilisant (2) ancrages de cloisons
sèches et (2) vis de 4,8 x 38 mm,
comme indiqué.

14. Enfoncez le connecteur de la
canalisation dans le collecteur jusqu’à
ce qu’il s’enclenche en place. Fig. 20.

15. Fixez la canalisation extensible
de 12,7 cm (5 po) de diamètre au
collecteur et collez le joint avec de
l’adhésif en aluminium.

16. Étirez la canalisation extensible, fixez-la
à l’adaptateur 12,7 à 15,2 cm (5 po à
6 po) et appliquez de l’adhésif sur les
joints des canalisations. Fig. 21.

1 7. Branchez le cordon dans la prise

murale.

18. Placez les carneaux supérieur et
inférieur sur la hotte.

19. Alignez les languettes sur le bord
inférieur du carneau inférieur avec les
fentes sur le haut de la hotte de cuisine.

20. Assurez-vous que les fentes de
recirculation sur le carneau supérieur
sont exposées, comme illustré.

2 1. Relevez le carneau supérieur jusqu’à

ce que les trous de montage s’alignent
avec les trous du collecteur.

22. Installez (2) vis de montage de 3,9 x
9,5 mm pour fixer le carneau supérieur
au collecteur.

COLLEC-

TEUR

VIS

4,8 x 38 mm

COLLEC-

TEUR

VIS

3,9 x 6 mm

14,9 cm
(5 7/8 po)

3,5 cm
(1 3/8 po)

0,9 cm
(3/8 po)

FIG. 19

CONNECTEUR

DE

CANALISATION

FIG. 20

12,7 cm (5 po)

DE DIAM.

CANALISATION

EXTENSIBLE

- 28 -

FIG. 21

INSTALLEZ LES FILTRES

HOTTES CANALISÉES ET NON
CANALISÉES

1. Pour retirer le filtre à GRAISSE,

enfoncez la languette de blocage pour
dégager le filtre de la hotte. Inclinez le
filtre vers le bas et retirez-le. Fig. 22.

2. Pour installer le filtre à GRAISSE,

alignez les languettes arrière du
filtre avec les fentes de la hotte.
Poussez sur la languette de blocage
et enfoncez le filtre à sa position, puis
relâchez. Au terme de l’installation,
assurez-vous que le filtre est bien
engagé.

REMARQUE : Avant l’utilisation, retirez
la pellicule de protection du cadre du filtre.

HOTTES NON CANALISÉES
UNIQUEMENT

1. Soulevez le panneau avant en verre et
retirez le filtre à graisse.

2. Installez (2) filtres à charbon à la
soufflante, comme illustré. Fig. 23

3. Réinstallez le filtre à graisse et fermez
le panneau avant.

FILTRE À GRAISSE

FILTRES À CHARBON

FIG. 22

FIG. 23

GARANTIE

Broan-NuTone LLC (Broan-NuTone) garantit à l’acheteur consommateur original de produits Best qu’ils sont exempts de vice
de matériaux ou de fabrication pour une période d’un an à compter de la date d’achat original. IL N’Y A PAS D’AUTRES GA­RANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT MAIS NON LIMITÉES AUX GARANTIES IMPLICITES DE QUALITÉ
MARCHANDE ET DE CONVENANCE DANS UN BUT PARTICULIER.
Durant cette période d’un an, Broan-NuTone, à sa discrétion, réparera ou remplacera gratuitement tout produit ou pièce qui
s’avèrera défectueux et ayant été utilisé normalement et d’une manière non abusive.
CETTE GARANTIE NE S’APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX DÉMARREURS, NI AUX AMPOULES
HALOGÈNES OU INCANDESCENTES, FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE TOIT, CAPUCHONS
MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) l’entretien et le service nor-Cette garantie ne couvre pas (a) l’entretien et le service nor­mal ou (b) tout produit ou pièce endommagé à la suite d’un mauvais usage, d’une négligence, d’un accident, d’un entretien
inadéquat ou d’une réparation (autre que par Broan-NuTone), d’une mauvaise installation ou d’une installation non conforme
au mode d’installation recommandé.
La durée de toute garantie implicite est limitée à une période de un an tel que spécifié pour la garantie exprimée. Certains
États ou provinces ne permettent pas de limitation de la durée d’une garantie implicite. Cette condition ne s’applique donc
peut-être pas dans votre cas.
L’ENGAGEMENT DE BROAN-NUTONE À RÉPARER OU À REMPLACER, AU CHOIX DE BROAN-NUTONE, SERA LA
SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE NE SE TIENDRA PAS RESPONSABLE
DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX AYANT UN LIEN DIRECT OU INDIRECT AVEC L’UTILISATION
OU LA PERFORMANCE DE SES PRODUITS. Certains États ou provinces ne permettent pas l’exclusion ou la limitation de
dommages directs ou indirects. Cette condition ne s’applique donc peut-être pas dans votre cas.
Cette garantie vous donne des droits spécifiques et il se peut que vous ayez d’autres droits qui varient d’une province à l’autre
ou d’un État à l’autre. Cette garantie annule toutes les garanties précédentes.
Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l’adresse ou numéro de téléphone mentionnée ci­dessous, (b) donner le numéro de modèle et l’identification de la pièce et (c) décrire la nature de tout défaut dans le produit
ou la pièce. Au moment de la demande de service sous garantie, vous devez présenter une preuve de la date d’achat original
du produit en question.
Au USA - BEST
Au Canada - BEST
www.BestRangeHoods.com

®

GARANTIE LIMITÉE DE UN AN POR LES PRODUITS BEST

Hartford, Wisconsin 800-558-1711

®

Drummondville, QC 866-737-7770

- 29 -

PIÈCES DE RECHANGE

N° DE N° DE
RÉFÉRENCE PIÈCE DESCRIPTION

9 B08087827 FILTRE À GRAISSE
14 B02300233 CONDENSATEUR
16 BE3350518 SUPPORT DE BOÎTIER ÉLECTRIQUE
26 B02300890 AMPOULE
37 B02300804 MANETTE
38 B03295595 CARTE DE CIRCUITS IMPRIMÉS

ÉLECTRIQUES CIRCUITS

IMPRIMÉS ÉLECTRIQUES
45 BW0000021 SOUFFLANTE
48 B02310260 MOTEUR (SENS HORAIRE)
49 B03295071 VENTILATEUR (SENS HORAIRE)
53 B03204177 RONDELLE EN CAOUTCHOUC
B03293180 RONDELLE EN CAOUTCHOUC
58 B03295018 RÉDUCTION DE SORTIE
60 B02300249 CÂBLE D’ALIMENTATION
67 B02300961 FILS
76 B08093024 VITRE SUPÉRIEURE
86 B08088378 BRIDE DE SORTIE

B03292300 BRIDE DE SORTIE
118 BE3350842 EXT. CANALISATION INFÉRIEURE
119 BE3350841 EXT. CANALISATION SUPÉRIEURE
120 BE3349246 SUPPORT SUPÉRIEUR DE

CANALISATION TÉLESCOPIQUE
122 B08093104 APPUI
147 BR2300132 COLLIER DE JONCTION
166 B08080852 CARTE DE CIRCUITS IMPRIMÉS

ÉLECTRIQUES BOARD
167 B03295596 COUVERCLE DU BOÎTIER

ÉLECTRIQUE
195 BE3351278 SUPPORT
332 B03115207 COUVERCLE
415 B03202454 GUIDE-CÂBLE
472 BE3350520 SUPPORT
474 B02300918 AMPOULE HALOGÈNE
503 B02011452 CANALISATION EXTENSIBLE
AQI B06103891 ENSEMBLE DE TABLEAU DE

COMMANDE
* B06002157 ENSEMBLE DE SOUFFANTE (INCLUT

LA CLÉ N° 45,48,49,53)
* B06145125 INSTALLATION ÉLECTRIQUE

ENSEMBLE (INCLUT LA CLÉ

N°14,38,60,67,147,166,167)
* B080810939 JEU D’AJUSTEMENT

- 30 -

PIÈCES DE RECHANGE

122
86

(03292300)

120

119

118

503

(08088370) 86

474

26

37

CAS
45

49
53

48
167
166
14
38

147
415

16

60

332

472

195

53

9

AQI

67

76

- 31 -

- 32 -

99044731B

Modelo WM34I

ENGLISH.................................... 2

FRANÇAIS.................................17

ESPAÑOL.................................. 33

En EE.UU.: BEST Hartford, Wisconsin
En CANADÁ: BEST Drummondville, QC, Canadá

REGISTRE SU PRODUCTO EN LÍNEA EN: www.BestRangeHoods.com/register

Para obtener información adicional visite www.BestRangeHoods.com

- 33 -

LEA Y CONSERVE ESTAS INSTRUCCIONES

!

!

PARA COCINAS DOMÉSTICAS SOLAMENTE

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES
PERSONALES, RESPETE LO SIGUIENTE:

1. Utilice esta unidad sólo de la manera prevista por el fabricante. Si tiene preguntas,
comuníquese con el fabricante a la dirección o el número de teléfono que aparecen en
la garantía.

2. Antes de realizar el mantenimiento de la unidad o de limpiarla, desconecte la energía en
el panel de servicio y bloquéelo para evitar conectar la energía accidentalmente. Cuando
no se pueda bloquear el mecanismo de desconexión, fije firmemente un dispositivo de
advertencia que se destaque, como una etiqueta, en el panel de servicio.

3. Una persona capacitada debe realizar el trabajo de instalación y el cableado eléctrico
conforme a los códigos y estándares correspondientes, incluidos los códigos y estándares
de construcción de resistencia al fuego.

4. Es necesario que haya suficiente aire para que se produzca una combustión adecuada y los
gases de los equipos que consumen combustible se puedan evacuar a través del conducto
de humo (chimenea) para evitar el contratiraje. Siga las directrices y las normas de
seguridad del fabricante del equipo de calefacción como las publicadas por la Asociación
Nacional de Protección contra Incendios (National Fire Protection Association, NFPA) y la
Sociedad Americana de Ingenieros en Calefacción, Refrigeración y Aire Acondicionado
(American Society for Heating, Refrigeration and Air Conditioning Engineers, ASHRAE)
y las autoridades de códigos locales.

5. Cuando realice cortes o perforaciones en paredes o techos, no dañe el cableado eléctrico
ni otros servicios públicos ocultos.

6. Los ventiladores entubados siempre deben ventilarse hacia el exterior.

7. No utilice esta unidad con un dispositivo de control de velocidad de estado sólido
independiente.

8. Para reducir el riesgo de incendios, sólo utilice entubados de metal.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este artefacto se debe conectar a tierra. En caso de un cortocircuito eléctrico, la conexión
a tierra reduce el riesgo de descarga eléctrica al proporcionar un cable de escape para
la corriente eléctrica. Este artefacto está equipado con un cable que tiene un alambre de
conexión a tierra con una clavija de tierra. La clavija debe conectarse en un tomacorriente
que esté instalado y conectado a tierra correctamente.

ADVERTENCIA: la conexión a tierra incorrecta puede crear riesgo de descarga eléctrica.
Consulte a un electricista capacitado si no comprende por completo las instrucciones de

conexión a tierra o si tiene dudas sobre si el artefacto está conectado a tierra correctamente.
No utilice un alargador. Si el cable de alimentación eléctrica es demasiado corto, pida a un

electricista capacitado que instale un tomacorriente cerca del artefacto.

- 34 -

!

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS POR GRASA EN LA COCINA:

A. Nunca deje las unidades de superficie sin cuidado en graduaciones altas. Los derrames

por ebullición generan humos y derrames grasosos que pueden encenderse. Caliente
aceites lentamente en una graduación baja o media.

B. Siempre ENCIENDA la campana cuando cocine con mucho calor o cuando flambea

alimentos (por ejemplo crepes Suzette, cerezas jubileo, filete flambeado a la pimienta).

C. Limpie los ventiladores con frecuencia. No se debe dejar acumular grasa en el ventilador

ni en el filtro.

D. Utilice una cacerola del tamaño adecuado. Siempre utilice utensilios de cocina apropiados

para el tamaño del elemento de la superficie.

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES EN CASO DE UN INCENDIO
POR GRASA EN LA COCINA, RESPETE LO SIGUIENTE: *

1. SOFOQUE LAS LLAMAS con una tapa bien ajustada, una bandeja para hornear o una
bandeja metálica y luego apague el quemador. TENGA LA PRECAUCIÓN DE EVITAR
QUEMADURAS. Si las llamas no se apagan inmediatamente, SALGA Y LLAME A LOS
BOMBEROS.

2. NUNCA TOQUE UNA CACEROLA EN LLAMAS: puede quemarse.

3. NO USE AGUA, incluso toallas o repasadores húmedos. Se producirá una explosión de
vapor violenta.

4. Utilice un extintor de incendios SÓLO si:

A. Sabe que tiene un extintor de incendios Clase ABC y ya sabe utilizarlo.
B. El fuego es pequeño y está contenido en el área donde comenzó.
C. Se está llamando a los bomberos.
D. Puede combatir el incendio de espaldas hacia una salida.

* Según los “Consejos de Seguridad para Incendios en la Cocina” publicado por la NFPA.

PRECAUCIÓN

1. Sólo para uso en interiores.

2. Para reducir el riesgo de incendios y eliminar el aire correctamente, asegúrese de dirigir

el aire hacia afuera. No ventile el aire de escape en espacios dentro de paredes o techos
ni en áticos, sótanos o garajes.

3. Tenga cuidado cuando use agentes de limpieza o detergentes.

4. Evite usar productos alimenticios que produzcan llamas debajo de la campana para cocina.

5. Sólo para uso de ventilación general. No utilice para purgar materiales y vapores

explosivos o peligrosos.

6. Para evitar causar daños en el cojinete del motor y que los propulsores queden

desbalanceados o ruidosos, mantenga el polvillo de paredes de yeso, polvo de
construcción, etc. alejados de la unidad motriz.

7. El motor de la campana tiene relés térmicos que se apagan automáticamente si el motor

se sobrecalienta. El motor se reiniciará cuando se enfríe. Si el motor se sigue apagando
y reiniciando, realice el mantenimiento de la campana.

8. Para capturar mejor las impurezas de la cocina, la parte inferior de la campana debe

tener un espacio de como mínimo 20" y como máximo 30" por encima de la superficie
de cocción. Consulte la sección “Instalación del Soporte de Montaje” para obtener las
restricciones de montaje.

9. Se recomienda que haya dos instaladores debido al gran tamaño y peso de esta campana.

10. Este producto está equipado con un termostato que puede iniciar el soplador

automáticamente. Para reducir el riesgo de lesiones y evitar conectar la energía
accidentalmente, desconecte la energía en el panel de servicio y bloquéelo o etiquételo.

11. Lea la etiqueta de especificación en el producto para obtener más información y requisitos.

- 35 -

FUNCIONAMIENTO

CONTROLES (FIG. 1)

Visualización de velocidad:
PU5: ENCENDIDO/APAGADO Motor de 4
PU4: ENCENDIDO/APAGADO Motor de 3
PU3: ENCENDIDO/APAGADO Motor de 2
PU2: ENCENDIDO/APAGADO Motor de 1
PU1: Luces de ALTA/BAJA/APAGADO

Función de temporizador de 10minutos:

Si presiona PU2, PU3 o PU4 durante 2segundos hasta que el
motor llegue a la velocidad que corresponde, activa la función
de temporizador de 10 minutos.
El LED correspondiente comienza a parpadear para visualizar
esta función.
Luego de diez minutos de funcionamiento, el motor se
apaga. Si cambia la velocidad durante el funcionamiento del
temporizador, la función NO se desactiva. Para desactivar la
función, presione la tecla parpadeante durante dossegundos.

NOTA: la función del temporizador de 10minutos se puede activar para
velocidades normales solamente (1ª, 2ª y 3ª).

Alarma del filtro:

Luego de 30horas de funcionamiento del motor, la alarma del filtro de grasas se
activa (todos los LED se encienden). La alarma se activa cuando el motor se apaga
y se puede visualizar durante 30segundos. Para desactivar la alarma, presione una
de las teclas durante 2segundos durante la visualización de la alarma. Luego de
120horas de funcionamiento del motor, la alarma del filtro de carbón se activa (todos
los LED parpadean). La alarma se activa cuando el motor se apaga y se puede
visualizar durante 30segundos. Para desactivar la alarma, presione una de las teclas
durante 2segundos durante la visualización de la alarma.

ª

velocidad

ª

velocidad

ª

velocidad

ª

velocidad

FIG. 1

HEAT SENTRY™

La campana está equipada con un termostato HEAT SENTRY™. Este termostato es un
dispositivo que encenderá o acelerará el soplador si detecta calor excesivo sobre
la superficie de cocción.

1) Si el soplador está APAGADO: ENCIENDE el soplador en velocidad ALTA.

2) Si el soplador está ENCENDIDO en un ajuste de velocidad bajo: cambia el soplador

a velocidad ALTA.
Cuando el nivel de temperatura descienda a normal, el soplador regresará a su ajuste
original.

ADVERTENCIA
El termostato HEAT SENTRY puede iniciar el soplador aún si la campana está

APAGADA. Cuando sucede esto, es imposible APAGAR el soplador con su
interruptor. Si debe detener el soplador, hágalo desde el panel eléctrico principal.

- 36 -

FOCOS HALÓGENOS

!

Esta campana para cocina necesita dos
focos halógenos (Tipo T4, de 120 Voltios,
25Vatios Máximos, G9 Base).

ADVERTENCIA: siempre desconecte

el suministro eléctrico antes de realizar
cualquier operación en el artefacto.

Para cambiar los focos:

1. Abra la tapa haciendo palanca desde las
ranuras correspondientes. Fig. 2.

2. Retire los focos tirando de los costados. (NO LOS HAGA GIRAR).

FIG. 2

PRECAUCIÓN: los focos pueden estar calientes.

3. Reemplácelos por focos halógenos del Tipo T4, de 120Voltios, 25 Vatios Máximos,
G9Base. No toque los focos de repuesto con las manos sin protección.

LIMPIEZA Y MANTENIMIENTO

El mantenimiento adecuado de la campana para cocina garantizará el rendimiento correcto de
la unidad.

Motor

El motor está constantemente lubricado y nunca necesita engrase. Si los cojinetes del motor
hacen un ruido excesivo o inusual, reemplace el motor con el mismo motor de servicio. También
se debe reemplazar el propulsor.

Filtro de Grasas

Se debe limpiar el filtro de grasas regularmente. Utilice una solución de detergente tibia. Elfiltro
de grasas es apto para lavavajillas.

Limpie los filtros que sean completamente de metal del lavavajillas con un detergente sin fosfato.
Es posible que se produzca una decoloración del filtro si se usan detergentes con fosfato o como
resultado del estado del agua local, pero esto no afectará el rendimiento del filtro. Esta decoloración
no está cubierta por la garantía. Consulte la sección “INSTALACIÓN DE FILTROS” para obtener
instrucciones de extracción e instalación.

Filtro de Recirculación Sin Entubar

El filtro de recirculación sin entubar se debe cambiar cada 6meses. Reemplácelo más seguido
si su estilo de cocina produce grasa adicional, como frituras y cocina en wok. Consulte la sección
“INSTALACIÓN DE FILTROS” para obtener instrucciones de extracción e instalación.

Limpieza del Acero Inoxidable

LO QUE SE DEBE HACER:

• Limpiar regularmente con un paño limpio o
un trapo empapado con agua tibia y jabón
suave o detergente líquido.

• Limpiar siempre en la dirección de las líneas
pulidas originales.

• Siempre enjuagar bien con agua limpia (2ó
3veces) después de la limpieza. Secar con
un trapo por completo.

• También se puede utilizar un limpiador de
acero inoxidable doméstico.

Cuando elija un detergente, evite lo siguiente:

• Todos los limpiadores que contienen lejía, ya que atacarán el acero inoxidable.

• Todos los productos que contienen: cloruro, fluoruro, yoduro o bromuro, porque deteriorarán
las superficies rápidamente.

• Todos los productos combustibles usados para limpiar, como acetona, alcohol, éter, benzol, etc.,
puesto que son altamente explosivos y nunca se deben usar cerca de la cocina.

LO QUE NO SE DEBE HACER:

Usar esponjas de acero o acero inoxidable

•
o raspadores para eliminar la suciedad
persistente.

• Usar limpiadores agresivos o abrasivos.

• Permitir que se acumule suciedad.

• Dejar que el polvo de yeso u otro residuo de
construcción alcance la campana. Durante
una construcción/renovación, cubra la
campana para cocina para asegurarse de
que el polvo no se pegue en la superficie
de acero inoxidable.

- 37 -

PREPARACIÓN DE LA CAMPANA

Desembale la campana y revise el contenido.
Debe recibir:
1 - Campana
1 - Conjunto de Conducto de Humo Decorativo
1 - Bolsa de Piezas que contiene:
2 - Soportes de Montaje
1 - Collarín de Descarga
1 - Soporte de Montaje del Conducto de Humo
8 - Tornillos de Montaje (Cabeza Troncocónica 4.8 x 38mm)
2 - Tornillos de Montaje (Cabeza Troncocónica 3.9 x 9.5mm)
8 - Anclajes para Paredes de Yeso
1 - Instrucciones de Instalación

2 TORNILLOS DE
MONTAJE (Cabeza
Troncocónica 3.9 x

9.5mm)

CONDUCTO DE
HUMO DECORATIVO

COLLARÍN DE
DESCARGA

SOPORTE DE MONTAJE
DEL CONDUCTO DE HUMO

2 SOPORTES
DE MONTAJE

8 ANCLAJES
PARA PAREDES
DE YESO

8 TORNILLOS DE MONTAJE
(Cabeza Troncocónica 4.8 x 38mm)

FIG. 3

- 38 -

INSTALACIÓN DE LOS
ENTUBADOS

SÓLO CAMPANAS ENTUBADAS

PRECAUCIÓN: Para reducir el riesgo de
incendios, sólo utilice entubados de metal.

1. Decida en qué lugar entre la campana y el
exterior colocará los entubados. Fig. 4.

2. Un tendido de conducto corto y recto
permitirá que la campana funcione con
la mayor eficiencia.

3. Los tendidos de conductos largos, los
codos y las transiciones reducirán el
rendimiento de la campana. Utilice
la menor cantidad posible de estos.
Esposible que se necesiten entubados
para mejorar el rendimiento con tendidos
de conductos más largos.

4. Instale un sombrerete para techo o pared.
Conecte un entubado de metal redondo
en el sombrerete y trabaje hacia atrás,
hacia la ubicación de la campana. Utilice
cinta adhesiva para sellar las juntas entre
las secciones del entubado.

INSTALACIÓN DEL
CABLEADO ELÉCTRICO

SOMBRERETE PARA EL TECHO

CONDUCTO DE

HUMO DECORATIVO

CAMPANA

SUPERFICIE DE COCINA

DE 20" A 30" (Consulte la

sección “INSTALACIÓN DEL

SOPORTE DE MONTAJE”

para obtener las restricciones

de montaje)

CONDUCTO

CIRCULAR DE 6"

SOMBRERETE

PARA LA

PARED

CODO

CIRCULAR

DE 6"

FIG. 4

CAMPANAS ENTUBADAS y SIN ENTUBAR

ADVERTENCIA: una persona

capacitada debe realizar el trabajo
de instalación del cableado eléctrico
conforme a los códigos y estándares
correspondientes. Esta campana para
cocina debe estar correctamente
conectada a tierra. Desconecte la energía
eléctrica en la entrada de servicio antes
de instalar el cableado.

1. Planifique dónde ubicará la campana
encima de la cocina. Consulte la sección
“INSTALACIÓN DEL SOPORTE DE
MONTAJE” para obtener las opciones de
altura para el montaje de la campana.

2. Instale una caja de salida estándar para
pared de 2" x 4" y un receptáculo conectado
a tierra de 3patas, 125Voltios, 15Amperes.

3. Instale el centro de la caja de salida para
pared de 8" a 12" por encima de la parte
inferior de la campana. Fig. 5.

4. Coloque la caja y el receptáculo dentro de
los límites que se muestran, descentrados
del entubado (para dejar margen para el
enchufe del cable de alimentación y el
conducto de humo).

- 39 -

LÍNEA CENTRAL

DE LA CAMPANA

8 ½"

4 ¼"

8 a 12"

FIG. 5

INSTALACIÓN DEL
SOPORTE DE MONTAJE

CAMPANAS ENTUBADAS y SIN
ENTUBAR

1. Construya un marco de madera para
la pared que esté nivelado con la
superficie interior de los puntales de
la pared. Fig. 6.

Asegúrese de lo siguiente:

a) Que el marco esté centrado sobre

el lugar de instalación.

b) Que la altura del marco permitirá

fijar los soportes de montaje al
marco dentro de las dimensiones
que se muestran.

2. Una vez terminada la superficie de la
pared, fije cada soporte de montaje al
marco con (2) tornillos de montaje de

4.8x38mm. Consulte la siguiente tabla
para obtener la ubicación del soporte
de montaje.

MARCO DETRÁS DEL

SOPORTE TRANSVERSAL

SOPORTE

TRANSVERSAL DE

MADERA DETRÁS DE

LA PARED DE YESO

FIG. 6

DE MADERA

PARED DE YESO

TECHO

ALTURA

8 PIES

9 PIES

TIPO DE

ENTUBADO

ENTUBADA

SIN ENTUBAR

ENTUBADA

SIN ENTUBAR

DISTANCIA DE 36" DE ALTURA DE LA CAMPANA SOBRE LA COCINA (consulte la siguiente nota)

20" 21" 22" 23" 24" 25"

UBICACIÓN DEL SOPORTE DE MONTAJE A 36" DE ALTURA SOBRE LA COCINA

341/2" 35 1/2" 361/2" 371/2"
341/2" 35 1/2"

381/2" 39 1/2" 401/2"

351/2" 36 1/2" 37 1/2"

381/2" 39 1/2" 401/2"

26"

421/2" 43 1/2" 44 1/2"

411/2"

421/2" 43 1/2" 44 1/2"

411/2"

30"27" 28" 29"

Nota: la distancia mínima de la campana sobre la cocina no debe ser inferior a 20".
Se recomienda altamente un máximo de 30" sobre la cocina para capturar mejor las
impurezas de la cocina. Las distancias de más de 30" quedan a discreción del instalador
y el usuario. También dependen de la altura del techo y la longitud del conducto de humo.

- 40 -

INSTALACIÓN DEL SOPORTE
DE MONTAJE DEL CONDUCTO
DE HUMO

SÓLO CAMPANAS ENTUBADAS

1. Centre el soporte de montaje
directamente sobre el lugar de la
campana para cocina.

2. Fije el soporte en la pared con (2)
tornillos de montaje de 4.8 x38mm
y anclajes para paredes de yeso.
Fig. 7. Asegúrese de que el soporte esté
apretado contra la pared y centrado
sobre la campana.

INSTALACIÓN DE LA
CAMPANA

Nota: retire la película protectora
de plástico de todas las superficies
exteriores, conductos de humo
decorativos y filtros antes de la
instalación final.

INSTALACIÓN DE CAMPANAS
ENTUBADAS y SIN ENTUBAR

1. Abra el panel de vidrio frontal y retire la
cinta de transporte de ambos cilindros
de aire.

2. Tire de cada cilindro para extender la
longitud. Fig. 8.

3. Alinee el extremo del cilindro con el
soporte de montaje y presiónelo para
que se enganche. Fig. 9.

4. Instale la campana en (2) soportes de
montaje de la pared. Asegúrese de que
la campana esté nivelada con el piso.
Fig. 10.

ANCLAJES PARA

PAREDES DE YESO

MONTAJE

SOPORTE

TORNILLOS DE

4.8x 38 mm

LÍNEA

CENTRAL

DE LA

CAMPANA

FIG. 7

FIG. 8

¡Clic!

FIG. 9

- 41 -

FIG. 10

5. Levante el panel de vidrio central y
retire el filtro de grasa. Fig. 11.

6. Nivele la campana a través de la
utilización de (2) tornillos del soporte
de montaje. Fig. 12.

7. Marque e instale (2) anclajes para
pared de yeso adicionales como se
muestra. Fig. 13.

8. Fije la campana a la pared con (2)
tornillos de montaje de 4.8x38mm.

9. Ajuste los tornillos de la parte superior
de los soportes de montaje hasta que
estén apretados contra la pared.

INSTALACIÓN ENTUBADA:
CONTINÚE HASTA EL PASO 10 AL
COMIENZO DE LA PÁG. 43.

INSTALACIÓN SIN ENTUBAR:
SALTE AL PASO 10 ALFINAL DE LA
PÁG. 43.

FIG.11

FIG.12

- 42 -

TORNILLOS DE

4.8x 38 mm

ANCLAJES

PARA

PAREDES

DE YESO

FIG.13

SÓLO INSTALACIÓN ENTUBADA

10. Presione el collarín de descarga en el

conector de conducto de la campana
para cocina. Fig. 14.

11. Realice un tendido de canalización

de metal de 6" de diámetro en la ubi­cación exterior. Instale un sombrerete
para techo o pared adecuado con el
regulador de tiro para purgar el aire
al exterior.

12. Coloque cinta adhesiva de aluminio

en todas las juntas.

13. Enchufe el cable de alimentación en

el tomacorriente de pared. Fig. 15.

14. Instale los conductos de humo

decorativos superior e inferior en la
campana de la cocina.

- Los orificios de ventilación están

ocultos en techos de 8pies. Fig. 16

- Los orificios de ventilación están ex-

puestos en techos de 9pies. Fig.17.

15. Fije el conducto de humo superior al

soporte de montaje con (2) tornillos
de 3.9x6mm.

ORIFICIOS DE

VENTILACIÓN

OCULTOS

TECHO DE

8PIES

COLLARÍN

DE

DESCARGA

CABLE DE

ALIMENTACIÓN

DEL

CONDUCTO

CONDUCTO

CIRCULAR

DE 6”

FIG.14

FIG.15

ORIFICIOS DE
VENTILACIÓN

EXPUESTOS

TECHO DE

9PIES

FIG.16

SÓLO INSTALACIÓN SIN ENTUBAR

Nota: Adquiera el juego de recirculación
sin entubar Modelo ANKWM34.

10. No instale el collarín de descarga

suministrado con la campana para
cocina.

11. Fije el adaptador de 5" a 6" a la

descarga del soplador y coloque
cinta adhesiva de aluminio en la junta.
Fig.18.

FIG.17

ADAPTADOR

DE 5" A 6"

FIG. 18

- 43 -

12. Centre la cámara de distribución

sobre la campana. Fig. 19.

13. Ajuste la cámara de distribución al

techo a través de la utilización de
(2)anclajes para pared de yeso y
(2)tornillos de 4.8x38mm como se
muestra.

14. Presione el conector del conducto en

la cámara de distribución hasta que
encaje en el lugar. Fig. 20.

15. Fije el entubado de 5 pulgadas de

diámetro expansible a la cámara de
distribución y coloque cinta adhesiva
de aluminio en la junta.

16. Estire el conducto expansible, fíjelo al

adaptador de 5" a 6" y coloque cinta
adhesiva en las juntas. Fig. 21.

1 7. Enchufe el cable de alimentación en

el tomacorriente de pared.

18. Ubique los conductos de humo

superior e inferior en la campana.

19. Alinee las lengüetas en el borde

inferior del conducto de humo inferior
con las ranuras en la parte superior
de la campana para cocina.

20. Asegúrese de que las ranuras de

recirculación de la parte superior
estén expuestas, como se muestra.

2 1. Levante el conducto de humo superior

hasta que los huecos del montaje se
alineen con los huecos de la cámara
de distribución.

22. Instale (2)tornillos de montaje

de 3.9 x 9.5mm para asegurar el
conducto de humo superior a la
cámara de distribución.

CÁMARA

DE

DISTRIBUCIÓN

TORNILLOS

DE

4.8x 38 mm

CÁMARA DE

DISTRIBUCIÓN

TORNILLOS

DE

3.9x 6 mm

1-3/8”

5-7/8”

3/8”

FIG. 19

CONECTOR

DEL

CONDUCTO

FIG. 20

CONDUCTO

EXPANDIBLE

DE 5" DE DIÁM.

- 44 -

FIG. 21

INSTALACIÓN DE FILTROS

CAMPANAS ENTUBADAS Y SIN EN­TUBAR

1. Para retirar el filtro de GRASAS,
presione la lengüeta del pestillo para
desprender el filtro de la campana.
Incline el filtro hacia abajo y retírelo.
Fig. 22.

2. Para instalar el filtro de GRASAS, alinee
las lengüetas posteriores del filtro con
las ranuras de la campana. Presione la
lengüeta del pestillo, coloque el filtro en
su posición y libérelo. Asegúrese de que
el filtro quede bien conectado después
de la instalación.

NOTA: antes de usar el filtro, elimine la
película protectora del marco.

SÓLO CAMPANAS SIN ENTUBAR

1. Levante el panel de vidrio central y

retire el filtro de grasa.

2. Instale (2)filtros de carbón al

soplador, como se muestra. Fig. 23

3. Vuelva a instalar el filtro de grasa y

cierre el panel frontal.

FILTRO DE GRASAS

FILTROS DE CARBÓN

FIG. 22

FIG. 23

GARANTIA

Broan-NuTone LLC (Broan-NuTone) garantiza al consumidor comprador original de productos Best que dichos productos
carecerán de defectos en materiales o en mano de obra por un período de un año a partir de la fecha original de compra.
NO EXISTEN OTRAS GARANTIAS, EXPLICITAS O IMPLICITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS
IMPLICITAS DE COMERCIALIZACION O APTITUD PARA UN PROPOSITO PARTICULAR.
Durante el período de un año, y a su propio criterio, Broan-NuTone reparará o reemplazará, sin costo alguno cualquier
producto o pieza que se encuentre defectuosa bajo condiciones normales de servicio y uso.
LA PRESENTE GARANTÍA NO CUBRE LOS TUBOS FLUORESCENTES NI SUS ARRANCADORES, BOMBILLAS
DE HALÓGENO E INCANDESCENTES, FUSIBLES, FILTROS, CONDUCTOS, TAPONES DE TECHO O PAREDES
Y DEMÁS ACCESORIOS PARA CONDUCTOS. Esta garantía no cubre (a) mantenimiento y servicio normales o (b)
cualquier producto o piezas que hayan sido utilizadas de forma errónea, negligente, que hayan causado un accidente, o
que hayan sido reparadas o mantenidas inapropiadamente (por otras compañías que no sean Broan-NuTone), instalación
defectuosa, o instalación contraria a las instrucciones de instalación recomendadas.
La duración de cualquier garantía implícita se limita a un período de un año como se especifica en la garantía expresa.
Algunos estados no permiten limitaciones en cuanto al tiempo de expiración de una garantía implícita, por lo que la
limitación antes mencionada puede no aplicarse a usted.
LA OBLIGACION DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DE BROAN­NUTONE, DEBERA SER EL UNICO Y EXCLUSIVO RECURSO LEGAL DEL COMPRADOR BAJO ESTA GARANTIA.
BROAN-NUTONE NO SERA RESPONSABLE POR DAÑOS INCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPE­CIALES QUE SURJAN A RAIZ DEL USO O DESEMPEÑO DEL PRODUCTO. Algunos estados no permiten la exclusión
o limitación de daños incidentales o consiguientes, por lo que la limitación antes mencionada puede no aplicarse a usted.
Esta garantía le proporciona derechos legales específicos, y usted puede también tener otros derechos, los cuales
varían de estado a estado. Esta garantía reemplaza todas las garantías anteriores.
Para calificar en la garantía de servicio, usted debe (a) notificar a Broan-NuTone al domicilio o al número de teléfono
que se menciona abajo, (b) dar el número del modelo y la identificación de la pieza, y (c) describir la naturaleza de
cualquier defecto en el producto o pieza. En el momento de solicitar servicio cubierto por la garantía, usted debe de
presentar evidencia de la fecha original de compra.
En EE. UU. - BEST
En Canadá - BEST
www.BestRangeHoods.com

GARANTIA LIMITADA POR UN AÑO PARA LOS PRODUCTOS BEST

®

Hartford, Wisconsin 800-558-1711

®

Drummondville, QC 866-737-7770

- 45 -

PIEZAS DE REPUESTO

N.º DE N.º DE
REFERENCIA PIEZA DESCRIPCIÓN

9 B08087827 FILTRO DE GRASAS
14 B02300233 CONDENSADOR
16 BE3350518 SOPORTE DE CAJA ELÉCTRICA
26 B02300890 FOCO
37 B02300804 PERILLA
38 B03295595 CAJA DEL TABLERO DEL CIRCUITO

ELÉCTRICO IMPRESO
45 BW0000021 SOPLADOR
48 B02310260 MOTOR (SENTIDO HORARIO)
49 B03295071 VENTILADOR (SENTIDO HORARIO)
53 B03204177 ARANDELA DE CAUCHO
B03293180 ARANDELA DE CAUCHO
58 B03295018 REDUCCIÓN DE SALIDA
60 B02300249 CABLE DE ALIMENTACIÓN
67 B02300961 CABLES
76 B08093024 VIDRIO SUPERIOR
86 B08088378 BRIDA DE SALIDA
B03292300 BRIDA DE SALIDA
118 BE3350842 EXTENSIÓN DEL CONDUCTO INFERIOR
119 BE3350841 EXTENSIÓN DEL CONDUCTO

SUPERIOR
120 BE3349246 SOPORTE SUPERIOR DEL CONDUCTO

TELESCÓPICO
122 B08093104 ELEVADOR
147 BR2300132 ABRAZADERA DE UNIÓN
166 B08080852 TABLERO DEL CIRCUITO ELÉCTRICO

IMPRESO
167 B03295596 TAPA DE LA CAJA ELÉCTRICA
195 BE3351278 SOPORTE
332 B03115207 TA PA
415 B03202454 GUÍA
472 BE3350520 SOPORTE
474 B02300918 LÁMPARA HALÓGENA
503 B02011452 CONDUCTO EXPANDIBLE
AQI B06103891 CONJUNTO DE LA CAJA DE

INTERRUPTORES
* B06002157 MONTAJE DEL SOPLADOR (INCLUYE

LAS TECLAS N.º 45, 48, 49, 53)
* B06145125 MONTAJE DE INSTALACIÓN

ELÉCTRICA (INCLUYE LAS TECLAS

N.º 14, 38, 60, 67, 147, 166, 167)
* B080810939 JUEGO DE ACCESORIOS

- 46 -

PIEZAS DE REPUESTO

122
86

(03292300)

120

119

118

503

(08088370) 86

474

26

37

CAS
45

49
53

48
167
166
14
38

147
415

16

60

332

472

195

53

9

AQI

67

76

- 47 -

- 48 -

99044731B
