Best WC26I48SB User Manual

Model WC26I

ENGLISH.....................................2

FRANÇAIS................................15

ESPAÑOL..................................28

In USA - BEST Hartford, Wisconsin
In CANADA - BEST Drummondville, QC, Canada

REGISTER YOUR PRODUCT ONLINE AT : www.BestRangeHoods.com/register

For additional Information visit www.BestRangeHoods.com

READ AND SAVE THESE INSTRUCTIONS

!

INTENDED FOR DOMESTIC COOKING ONLY

!

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have questions,
contact the manufacturer at the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and lock service
panel to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device,
such as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualified person(s) in accor­dance with all applicable codes and standards, including fire-rated construction codes
and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases through the flue
(chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equip­ment manufacturer’s guidelines and safety standards such as those published by the
National Fire Protection Association (NFPA), and the American Society for Heating,
Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other
hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Do not use this unit with any separate solid-state speed control device.

8. To reduce the risk of fire, use only metal ductwork.

9. This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
A. Never leave surface units unattended at high settings. Boilovers cause smoking and

greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes

Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).

C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or

filter.

D. Use proper pan size. Always use cookware appropriate for the size of the surface

element.

WARNING

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the
burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion will
result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you already know how to operate

it.
B. The fire is small and contained in the area where it started.
C. The fire department is being called.
D. You can fight the fire with your back to an exit.
* Based on “Kitchen Fire Safety Tips” published by NFPA.

- 2 -

!

CAUTION

1. For indoor use only.

2. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not vent
exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or garages.

3. Take care when using cleaning agents or detergents.

4. Avoid using food products that produce flames under the Range Hood.

5. For general ventilating use only. Do not use to exhaust hazardous or explosive materi­als and vapors.

6. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall
spray, construction dust, etc. off power unit.

7. Your hood motor has a thermal overload which will automatically shut off the motor if it
becomes overheated. The motor will restart when it cools down. If the motor continues
to shut off and restart, have the hood serviced.

8. For best capture of cooking impurities, the bottom of the hood should be a minimum of
22" and a maximum of 28" above the cooking surface. See “Install Mounting Bracket”
section for mounting restrictions.

9. Two installers are recommended because of the large size and weight of this hood.

10. This product is equipped with a thermostat which may start blower automatically. To
reduce the risk of injury and to prevent power from being switched on accidentally,
switch power off at service panel and lock or tag service panel.

11. Please read specification label on product for further information and requirements.

- 3 -

OPERATION

Controls

The hood is operated using the (5) push buttons located on the front edge of the

hood.
The Light switch turns the halogen lights on and off. Push the light switch once to

turn the lights ON - push a second time to turn the lights ON to a brighter level ­push a third time to turn the lights OFF.

The Glass switch turns the glass light on. Push the glass switch once to turn the
glass light ON - push a second time to turn the light OFF. Depress and hold the
button to activate the automatic light sensor. When the LED Display indicates
“A”, the glass light will automatically light when the room becomes dark. Push a
second time to deactivate the sensor and turn the light off.
The Blower Off/Speed switch turns the blower off and changes blower speed to
four different speed settings: high, medium-high, medium-low and low speed.
Depress and hold the button for 2 seconds to turn the blower off.
The Blower On/Speed switch turns the blower on to four different speed settings:
Low, medium-low, medium-high and high speed.
The LED Display:

- Indicates blower speed selection from 1 (low speed) to 4 (high speed).

- Flashes the blower speed when the 10-minutes delay off has been activated.

- After 30 hours of operation, the center segment of the display blinks and remains

lit, indicating that filters need to be cleaned.

- Indicates “A” when the Light Sensor is ON.

The Time Delay switch activates a delay off feature. When pushed, the blower
will continue to operate at the current speed setting for 10-minutes before
automatically turning itself off.
The Filter Alarm Reset switch is used to reset the 30-hour filter timer. After filters
are cleaned or replaced, press this switch once to reset the filter clean alarm.

Time Delay/
Filter Alarm Reset

Light Switch

Glass Switch

Blower On/Speed

Blower Off/Speed

LED Display

HEAT SENTRY™

Your hood is equipped with a HEAT SENTRY™ thermostat. This thermostat is a
device that will turn on or speed up the blower if it senses excessive heat above
the cooking surface.

1) If blower is OFF - it turns blower ON to HIGH speed.

2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.

When the temperature level drops to normal, the blower will return to its original
setting.

WARNING
The HEAT SENTRY thermostat can start the blower even if the hood is turned
OFF. When this occurs, it is impossible to turn the blower OFF with its switch.
If you must stop the blower, do it from the main electrical panel.

- 4 -

HALOGEN BULBS

This range hood requires two halogen bulbs
(Type T3, 12Volt, 20Watt Max, G-4 Base).

WARNING: Always switch off the elec-

trical supply before carrying out any op­eration on the appliance.

To change bulbs:

1. Open the cover by prying from the proper

slots. Fig. 2.

2. Remove the bulb by pulling sideways. (DO

NOT ROTATE).

!

CAUTION: Bulb may be hot.

3. Replace with Type T3, 12Volt, 20 Watt

Max, G-4 Base halogen bulb. Do not touch
replacement bulb with bare hands!

!

CAUTION: Use of bulbs greater than

20 watts will cause the fuse to open.

FUSE REPLACEMENT

IF LIGHTS FAIL TO OPERATE, DISCON­NECT POWER AT THE SERVICE EN­TRANCE. CHECK THE FUSE AND RE­PLACE IF NECESSARY.

1. Remove the decorative flue.

2. Open the fuse box. Fig. 3.

3. Unscrew the cap from the fuse holder and

remove the fuse.

4. Replace the fuse with the same size and

amperage (5 x 20mm, 4 amp, 125 volt).

!

CAUTION: Use a fuse greater than 4

amps may damage the transformer.

5. Reinstall the fuse holder cap.

6. Reconnect power at the service

entrance.

FUSE

FIG. 2

FUSE BOX

FIG. 3

- 5 -

MAINTENANCE

Proper maintenance of the Range Hood will assure proper performance of the unit.

Grease Filter

The grease filter should be cleaned frequently. Use a warm detergent solution.
Grease filter is dishwasher safe.

See “INSTALL FILTERS” section for removal and installation instructions.

Non-ducted Recirculation Filter

The non-ducted recirculation filter should be changed every 6 months. See “INSTALL
FILTERS” sectionfor removal and installation instructions.

Hood Cleaning

Stainless steel is one of the easiest materials to keep clean. Occasional care will
help preserve its fine appearance.

Cleaning tips:

O Hot water with soap or detergent is all that is usually needed.
O Follow all cleaning by rinsing with clear water. Wipe dry with a clean, soft cloth to

avoid water marks.

O For discolorations or deposits that persist, use a non-scratching household cleanser

or stainless steel polishing powder with a little water and a soft cloth.

O For stubborn cases, use a plastic scouring pad or soft bristle brush together with

cleanser and water. Rub lightly in direction of polishing lines or "grain" of the
stainless finish. Avoid using too much pressure which may mar the surface.

O DO NOT allow deposits to remain for long periods of time.
O DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere

to the surface causing rust.

O DO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to

remain in contact with stainless steel for extended periods. Many of these com­pounds contain chemicals which may be harmful. Rinse with water after expo­sure and wipe dry with a clean cloth.

Painted surfaces should be cleaned with warm water and mild detergent only.

- 6 -

PREPARE THE HOOD

Unpack hood and check contents.
You should receive:
1 - Hood
1 - Decorative Flue Assembly
1 - Parts Bag (B080810707) containing:

1 - Mounting Bracket
1 - Discharge Collar
1 - Flue Mounting Bracket
8 - Mounting Screws (4.8 x 38mm Pan Head)
7 - Mounting Screws (3.9 x 9.5mm Pan Head)
2 - Mounting Screws (3.9 x 6mm Flat Head)
8 - Drywall Anchors
1 - Mounting Screws (2.9 x 9.5mm Pan Head)

1 - Installation Instructions

MOUNTING
BRACKET

7 MOUNTING
SCREWS (3.9 x

9.5mm Pan Head)

DECORATIVE
FLUE

FLUE MOUNTING
BRACKET

2 MOUNTING
SCREWS (3.9 x
6mm Flat Head)

DISCHARGE
COLLAR

8 MOUNTING SCREWS
(4.8 x 38mm Pan Head)

- 7 -

1 MOUNTING
SCREW (2.9 x

9.5mm Pan Head)

8 DRYWALL
ANCHORS

FIG. 4

INSTALL THE DUCTWORK

DUCTED HOODS ONLY

CAUTION: To reduce the risk of fire, use
only metal ductwork.

1. Decide where the ductwork will run

between the hood and the outside.

2. A straight, short duct run will allow the hood

to perform most efficiently.

3. Long duct runs, elbows, and transitions

will reduce the performance of the hood.
Use as few of them as possible. Larger
ducting may be required for best
performance with longer duct runs.

4. Install a roof or wall cap. Connect round

metal ductwork to cap and work back to­wards hood location. Use duct tape to seal
the joints between ductwork sections.

INSTALL ELECTRICAL

DUCTED and NON-DUCTED HOODS

WARNING : Electrical wiring must be

done by a qualified person(s) in
accordance with all applicable codes and
standards. This range hood must be

properly grounded. Turn off electrical
power at service entrance before wiring.

1. Plan where the hood will be located above

the cook top. Refer to the “INSTALL
MOUNTING BRACKET” section for hood
mounting height options. Fig. 6.

2. Install a standard 2” x 4” wall outlet box

and 3-blade 125 volt, 15 Amp grounded
receptacle.

3. Mount the 11-1/2” below the finished

ceiling.

4. Locate the box and the receptacle within

boundary shown and off center of the
ductwork (to allow for power cord plug and
flue clearance).

ROOF CAP

DECORATIVE

FLUE

HOOD

22” TO 28” ABOVE

COOKING SURFACE

(see “INSTALL

MOUNTING BRACKETS”

section for mounting

restrictions

8”

4” 11-1/2”

CENTER

OF THE

HOOD

6”

ROUND DUCT

WALL

CAP

ROUND
ELBOW

6”

ADAPTER

FIG. 5

CORNER

OF

FINISHED

CEILING

FIG. 6

- 8 -

INSTALL MOUNTING
BRACKET

DUCTED and NON-DUCTED HOODS

1. Construct wood wall framing that is flush

with interior surface of wall studs. Fig. 7.
Make sure:

a) the framing is centered over

installation location.

b) the height of the framing will allow the

mounting bracket to be secured to
the framing within the dimensions
shown.

2. After wall surface is finished, secure the

mounting bracket to framing with (2) 4.8 x
38mm mounting screws. See chart below
for mounting bracket location.

FRAMING BEHIND

WOOD CROSS

SUPPORT

CEILING HEIGHT

8-FOOT
9-FOOT

10- FOOT (see note b)

WOOD CROSS

SUPPORT BEHIND

DRYWALL

FIG. 7

HOOD DISTANCE ABOVE 36” HIGH COOK TOP (see note a)

22” 23” 24” 25” 26” 27”

MOUNTING BRACKET LOCATION ABOVE 36” HIGH COOK TOP

41-1/4” 42-1/4” 43-1/4” 44-1/4”
41-1/4” 42-1/4” 43-1/4” 44-1/4”
41-1/4” 42-1/4” 43-1/4” 44-1/4”

45-1/4” 46-1/4”

DRYWALL

28”

47-1/4”
47-1/4”45-1/4” 46-1/4”

Notes:
a. Minimum hood distance above cook top must not be less than 22”.

A maximun of 28” above cook top is highly recommended for best capture of
cooking impurities.
Distances over 28” are at the installer and user’s discretion; and if ceiling height
and flue length permits.

b. Requires optional 10’ flue extension, ducted model AEWC26XB or non-ducted

model AEWC26XBN.

- 9 -

INSTALL FLUE MOUNTING
BRACKET

FLUE MOUNTING BRACKET

3.9 x 6 mm FLAT HEAD
BRACKET SCREWS

DUCTED AND NON-DUCTED HOODS

1. Assemble the flue mounting bracket,
adjusting outside width as shown. Fig.8

2. Carefully center the mounting bracket
directly over the range hood location.

3. Secure the bracket assembly to the ceiling

9-13/16”

(24.9 cm)

using (2) 4.8x38mm mounting screws
and drywall anchors (Fig. 9). Make sure

FIG. 8

the bracket is pushed into the corner,
tight against the wall and centered over
the hood.

DRYWALL ANCHORS

4.8x38mm

MOUNTING SCREWS

FIG. 9

PREPARE THE HOOD

Note: On stainless steel hoods, carefully remove the plastic protective film
from all exterior surfaces of the hood and decorative flues, prior to final
installation.

DUCTED HOODS ONLY

1. Remove the tape on the electrical system plate; place the electrical system plate

on the hood (use a protection). Fig.10.

2. Install the discharge collar into the duct connector of the range hood. Fig. 11.

ELECTRICAL

SYSTEM PLATE

DISCHARGE

COLLAR

DUCT

CONNECTOR

PROTECTION

FIG.10

FIG.11

- 10 -

PREPARE THE HOOD

NON - DUCTED HOODS ONLY

Note: The following materials must be purchased separately for non-ducted
recirculation installations.

• Non - Ducted Recirculation Kit, Model ANKWC26.

1. Remove the tape on the electrical system plate; place the electrical system plate
on the hood (use a protection). Fig.12.

2. Discard discharge collar/damper supplied with the hood. Install the 5” to 6”
adapter supplied with the Non-Ducted Recirculation Kit.

3. Secure the plenum to the flue mounting bracket with (2) 3.9x6mm flat head
screws (the screws are supplied with the Non-Ducted Recirculation Kit
“ANKWC26”). Fig. 13.

ELECTRICAL

SYSTEM

PLATE

PROTECTION

5”-6”

ADAPTER

3.9x6mm

FLAT HEAD

SCREWS

PLENUM

FLUE MOUNTING

BRACKET

FIG.13FIG.12

- 11 -

INSTALL THE
HOOD

MOUNTING SCREWS

(3.9x9.5mm)

WALL FRAMING

DUCTED AND NON­DUCTED HOODS

Note: at least two people

RECTANGULAR

CUTOUT

will be required to mount
the hood.

1. Raise the hood into its
mounting position.

MOUNTING

SCREWS

(4.8x38mm)

2. Align the rectangular
opening on the back of
the hood with the wall­mounting bracket. Gently
lower the hood until it
securely engages the
bracket. Fig. 14.

3. Level the hood with (2)

3.9x9.5mm mounting
screws and secure with
(4) 4.8x38mm mounting screws. Use
drywall anchors provided if wall studs or
framing are not available. Fig. 14.

4. Mount the electrical system plate attaching
it with (3) 3.9x9.5 mounting screws. Fig.15.

5. On ducted hoods, attach 6” round metal
duct between the hood’s blower collar
and duct that leads to the outside location.

6. On non-ducted hoods, attach 5” round
metal expandable duct between the 5”-6”
adapter on the hood the connector on the
plenum.

7. Tape all duct joints to make them secure
and air tight.

8. Plug the power cord into the electric wall
receptacle. Tuck excess cord behind the
flue.

MOUNTING

BRACKET

FIG. 14

ELECTRICAL

SYSTEM

PLATE

FIG.15

- 12 -

INSTALL THE HOOD, cont’d

9. Carefully place the decorative flue on the hood. Fig. 16.

- On ducted installation in rooms with 8-foot ceilings, the air vents are
concealed. Install the flue with the air vents down.

- On non-ducted installations in rooms with 8-foot ceilings, the air vents are
exposed. Install the flue with the air vents up.

- On ducted and non-ducted installations in rooms with 9-foot ceilings, the
vents are exposed. Install the flue with air vents up.

ROOMS WITH 10-FOOT CEILINGS

Rooms with 10-foot ceilings require flue extension model AEWC26XB or non­ducted model AEWC26XBN, available from your local dealer.

10. Discard the upper flue supplied with the product. Replace it with the flue
extension.

11. Raise the upper flue until its holes align with holes in the flue mounting bracket
(located on ceiling). Fig. 17.

12. Secure the flue with (2) 3.9x9.5mm mounting screws. Fig. 17.

13. Secure the lower flue to the upper flue with (1) 2.9x9.5mm mounting screw. Drill
the hole (1/16” Diameter) in the upper flue. Fig. 18.

UPPER FLUE

VENTS EXPOSED

UPPER
FLUE

UPPER FLUE

VENTS

CONCEALED

LOWER
FLUE

3.9x9.5mm

MOUNTING SCREWS

FIG.17

- 13 -

LOWER
FLUE

2.9x9.5mm

MOUNTING SCREW

FIG. 16

FIG.18

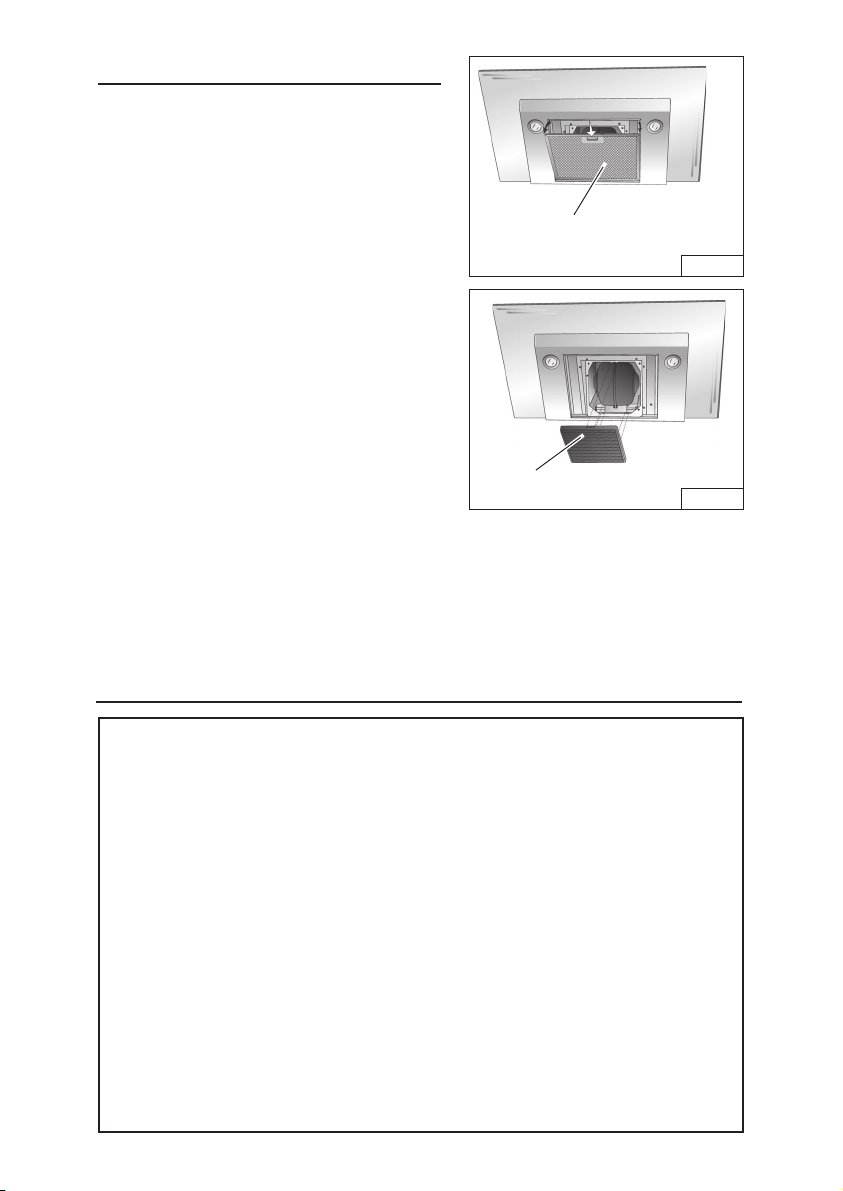

INSTALL FILTERS

DUCTED AND NON-DUCTED HOODS

1. To remove the GREASE filter, grip the
latch tab and pull it down. This will
disengage the filter from the hood. Tilt the
filter downward and remove. Fig. 19.

2. To install the GREASE filter, align rear
filter tabs with slots in the hood. Pull latch
tab down, push filter into position and
release. Make sure the filter is securely
engaged after installation. Fig.19.

NOTE: Prior to use, remove protective film

from the filter frame.

NON-DUCTED HOODS ONLY

1. To remove the CHARCOAL filter, push in
on the front filter latch. Pull the filter down
to disengage the rear filter tabs. Fig. 20.

2. To install the CHARCOAL filter, align the
rear filter tabs with slots in the hood. Push
the filter up into place until the front latch
snaps securely into the slot. Make sure
the filter is securely engaged after
assembly.

3. Install GREASE filter after charcoal filter
in installed.

GREASE FILTER

NON-DUCTED

RECIRCULATION FILTER

FIG. 19

FIG. 20

WARRANTY

Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Best products that such products will be free
from defects in materials or workmanship for a period of one year from the date of original purchase. THERE ARE NO OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY
OR FITNESS FOR A PARTICULAR PURPOSE.
During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which is found
to be defective under normal use and service.
THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDESCENT
BULBS, FUSE, FILTERS, DUCTS, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES FOR DUCTING. This warranty does
not cover (a) normal maintenance and service or (b) any products or parts which have been subject to misuse, negligence,
accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or installation contrary to recom­mended installation instructions.
The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states do not
allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE'S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE'S OPTION, SHALL BE THE PURCHASER'S
SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL,
CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR PERFORMANCE.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion
may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This warranty
supersedes all prior warranties.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address stated below or telephone number stated below,
(b) give the model number and part identification and (c) describe the nature of any defect in the product or part. At the time of
requesting warranty service, you must present evidence of the original purchase date.

In USA - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)
In Canada - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9 (866-737-7770)
www.BestRangeHoods.com

ONE YEAR LIMITED WARRANTY FOR BEST PRODUCTS

- 14 -

LISEZ ET CONSERVEZ CES INSTRUCTIONS

!

SEULEMENT POUR UTILISATION DOMESTIQUE

!

AVERTISSEMENTS

POUR REDUIRE LES RISQUES D’INCENDIE, DE DECHARGES ELECTRIQUES OU
DE DOMMAGES AUX PERSONNES, OBSERVEZ LES INSTRUCTIONS SUIVANTES:

1. N’utilisez cet appareil que comme cela est indiqué par le constructeur. Si vous avez des
problèmes, contactez le fabriquant à l’adresse ou au numéro de téléphone indiqués dans
la garantie.

2. Avant de pourvoir à l’entretien ou au nettoyage de votre appareil, éteignez-le au tableau
des commandes ou bloquez le tableau des commandes afin d’éviter de le mettre en marche
accidentellement. Si vous ne pouvez pas bloquer le système permettant d’éteindre votre
appareil, appliquez un avertissement extérieur d’une façon sure, comme par exemple un
panneau, sur le tableau des commandes.

3. L’assemblage et la connexion électrique doivent être faits par des personnes qualifiées
en respectant les normes et règlements en vigueur, y compris les normes et règlements
concernant les possibilités d’incendie.

4. Il est indispensable qu’il y ait suffisamment d’air pour que la combustion et l’évacuation des
gaz à travers le tuyau du brûleur du combustible ait lieu sans retour de flamme. Suivez
les indications données par le fabricant du brûleur ainsi que les normes de sécurité comme
celles qui sont publiées par l’Association Nationale pour la Protection contre les Incendies
National Fire Protection Association (NFPA) et la American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), et les autorités locales en matière de normes.

5. Quand vous coupez ou percez des trous dans le mur ou le plafond, n’abîmez pas les fils
électriques ou autres.

6. Le ventilateur canalisé doit toujours évacuer l’air vers l’extérieur.

7. N’utilisez pas cet appareil avec un appareil contrôlant la vitesse à état solide.

8. Afin de diminuer tout risque d’incendie n’utilisez que des conduits en métal.

9. Votre appareil doit être relié à la terre.

ATTENTION - POUR REDUIRE LES RISQUES D’INCENDIE DES MATIERES GRASSES
QUI SONT EN TRAIN DE CUIRE:

A. Ne laissez jamais ni vos éléments chauffants, ni vos casseroles ou poêles sur le feu

sans les contrôler si vous réglez l’apport de chaleur sur une position élevée. Si vos
casseroles ou poêles débordent cela provoque de la vapeur et des éclaboussures de
graisse qui peuvent prendre feu. Chauffez les huiles lentement à feu bas ou moyen.

B. Faites toujours fonctionner votre hotte quand vous cuisez à des températures élevées

ou quand vous cuisinez des plats flambés. (par ex. crêpes Suzette, Cerises “Jubilé”,
Steack au poivre flambé).

C. Nettoyez régulièrement les ailes de vos ventilateurs. Ne permettez pas que la graisse

s’accumule sur le ventilateur ou sur le filtre.

D. Utilisez des casseroles de taille appropriée. Utilisez toujours des ustensiles de cuisson

dont la taille est appropriée à la surface de votre élément de cuisson.

AVERTISSEMENTS

POUR REDUIRE LES RISQUES DE DOMMAGES AUX PERSONNES AU CAS OÙ VOTRE
CUISINIERE PRENDRAIT FEU, OBSERVEZ LES INSTRUCTIONS SUIVANTES:*

1. ETEINDRE LES FLAMMES à l’aide d’un couvercle le plus hermétique possible, une
plaque à gâteaux, ou un plateau en métal, puis éteindre le brûleur. ATTENTION à NE
PAS VOUS BRÛLER. Si les flammes ne s’éteignent pas immédiatement, SORTEZ ET
APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS EN MAIN UNE POÊLE OU UNE CASSEROLE QUI A PRIS FEU

- Vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, ni torchons ou serviettes mouillés - vous provoqueriez une
violente explosion de vapeur.

- 15 -

4. Utilisez un extincteur SEULEMENT si:
A. Vous savez que vous avez un extincteur Classe ABC, et vous en connaissez déjà le

mode d’emploi.
B. Ce n’est pas un très gros incendie et qu’il se limite à l’endroi où il a explosé.
C. Vous êtes en train d’avertir les pompiers.
D. Vous avez la possibilité d’essayer d’éteindre l’incendie en ayant le dos tourné vers

une issue.
* D’après les “Suggestions concernant la Sécurité contre les incendies des cuisines”

publiées par NFPA.

!

ATTENTION

1. Pour usage intérieur seulement.

2. Pour réduire tout risque d’incendie et pour évacuer correctement l’air, assurez-vous de
prévoir un conduit de ventilation extérieur. Ne videz pas l’air dans les espaces limités
par des murs ou des plafonds, les combles, les passages étroits ou les garages.

3. Faites très attention quand vous utilisez des produits de nettoyage ou des détergents.

4. Évitez d’utiliser des aliments pouvant s’enflammer sous la Range Hood.

5. N’utilisez cet appareil que pour une ventilation générale. Ne l’utilisez pas pour évacuer
des matières ou des vapeurs dangereuses ou qui peuvent exploser.

6. Pour éviter de causer des dommages au moteur et de rendre les rotors bruyants et/ou
non équilibrés, évitez que les sprays pour murs secs, la poussière de construction
entrent en contact avec la partie électrique.

7. Le moteur de votre hotte a un thermostat qui éteindra automatiquement le moteur s’il est
surchauffé. Le moteur se remettra en marche lorsqu’il se sera refroidi. Si le moteur
continue à s’éteindre et à se remettre en marche, faites vérifier votre hotte.

8. Pour mieux capturer les impuretés de cuisine, le bas de votre hotte devrait être à une
distance minimum de 22” (56cm) et à une distance maximum de 28” (71cm) au-dessus
du plan de cuisson. Reportez-vous à la rubrique “Installation etrier d’assemblage” pour
connaître les restrictions concernant le montage.

9. Vu que cette hotte est grande et lourde, il est recommandé de confier l’installation de
cette hotte à deux personnes.

10. Ce produit est doté d’un thermostat qui active automatiquement le moteur. Pour réduire
le risque de dommages et éviter l’activation accidentelle, positionner l’interrupteur du
panneau de service sur la position OFF et bloquer le panneau de service ou mettre un
avertissement externe, par exemple une plaquette.

11. Nous vous recommandons de lire l’étiquette indiquant les caractéristiques de votre
hotte pour de plus amples informations et exigences.

- 16 -

FONCTIONNEMENT

Commandes

La hotte fonctionne à l’aide de cinq (5) boutons-poussoirs situés sur le bord

antérieur de votre hotte.
Le Bouton de la lumière allume et éteint les lampes halogènes. En pressant 1
fois la touche, la lumière s’allume au 1er niveau; en pressant 2 fois la touche, la
lumière du 2
fois la touche, la lumière s’éteint.

Le Bouton de la lumière du verre actionne la lumière du verre. Appuyer sur
l’interrupteur de verre pour allumer la lumière correspondante – appuyer une
seconde fois pour éteindre. Presser sans relâcher le bouton pour activer le
capteur automatique de lumière. Lorsque l’affichage du témoin lumineux indique
“A”, la lumière de verre s’allume automatiquement quand la pièce tombe dans
l’obscurité. Appuyer une seconde fois pour désactiver le capteur et éteindre la
lumière.

L’interrupteur de Ventilateur Arrêt/Régime arrête le ventilateur ou change sa
vitesse selon quatre régimes différents : élevé, moyen-élevé, moyen-faible et
faible régime. Si l’on maintient le bouton enfoncé pendant 2 secondes, le
ventilateur s’arrête.
L’interrupteur de Ventilateur Marche/Régime actionne le ventilateur ou change sa
vitesse selon quatre régimes différents : faible, moyen-faible, moyen-élevé et élevé.
L’Indicateur DEL :

- Il indique la vitesse du ventilateur de 1 (régime faible) à 4 (régime élevé).

- Il indique en clignotant la vitesse du ventilateur lorsque la minuterie de 10

minutes est activée.

- Après 30 heures d’utilisation, le segment central de l’indicateur clignote puis

demeure allumé, indiquant que les filtres doivent être nettoyés.

- Il indique “A” si le capteur de la lumière c’est actionné.

L’Interrupteur de minuterie actionne un dispositif de minuterie qui se trouvait
désactivé. Lorsque l’on appui sur ce bouton, le ventilateur continue à fonctionner
pendant 10 minutes au régime réglé, puis s’arrête automatiquement.
Le bouton de Réamorçage de l’alerte de filtre remet le compteur de 30 heures
à zéro pour les filtres. Après avoir nettoyé ou remplacé les filtres, appuyez une
fois sur ce bouton pour remettre l’alerte à zéro.

ème

niveau s’allume (éclairage plus intense); en pressant encore une

Bouton

de la

lumière

lumière du verre

HEAT SENTRY

Bouton de la

MC

Ventilateur

Arrêt/Régime

Ventilateur

Marche/Régime

Indicateur
DEL

Minuterie/
Réamorçage de
l’alerte de filtre

Votre hotte est munie d’un thermostat HEAT SENTRYMC. Ce thermostat est un
dispositif qui actionnera ou augmentera la vitesse du ventilateur s’il détecte une
chaleur excessive au-dessus de la surface de cuisson.

1) Si le ventilateur n’est pas en marche - il actionnera le ventilateur en haute
vitesse.

2) Si le ventilateur fonctionne en basse vitesse - le ventilateur tournera en haute
vitesse.
Lorsque la température revient à la normale, le ventilateur retourne à sa vitesse
d’origine.

AVERTISSEMENT
Le thermostat HEAT SENTRYMC peu actionner la hotte même si la hotte est
arrêtée. Si tel est le cas, il est impossible de l’arrêter avec l’interrupteur. Si
vous devez arrêter le ventilateur, faites-le à partir du panneau électrique
principal.

- 17 -

AMPOULES HALOGENES

Ce modèle de hotte veut deux (2) ampoules
halogènes (Type T3, 12Volt, 20 Watt Max, G­4 Base).

ATTENTION: avant de procéder à

quelconque opération, débranchez
l’appareil.

Pour changer les ampoules:

1. Ouvrez le couvercle en faisant levier grâce
aux fissures prévues à cet effet. Fig. 2.

2. Retirez l’ampoule en tirant latéralement.
(NE LA FAITES PAS TOURNER).

ATTENTION: l’ampoule peut être

chaude!

3. Remplacer par une ampoule ayant les
mêmes caractéristiques (T3, 12Volt, 20
Watt Max, G-4 Base). Ne touchez pas
l’ampoule neuve de vos mains nues.

ATTENTION: L’utilisation d’ampoules
de plus de 20 watts provoquera

l’ouverture du fusible.

FIG. 2

REMPLACEMENT FUSIBLE

SI LES AMPOULES NE FONCTIONNENT
PAS, DÉBRANCHEZ L’ALIMENTATION À
L’ENTRÉE DE SERVICE. CONTRÔLEZ LE
FUSIBLE ET REMPLACEZ-LE SI
NÉCESSAIRE.

1. Enlevez le conduit décoratif.

2. Ouvrir le boîtier du fusible. Fig.3.

3. Dévissez la protection du support de
fusible et retirez le fusible.

4. Remplacez le fusible par un autre de
même taille et de même intensité (5 x 20
mm, 4 amp, 125 volts).

!

ATTENTION : L’utilisation d’un fusible
de plus de 4 amps peut endommager
le transformateur.

5. Replacez la protection du support de
fusible.

6. Rebranchez l’alimentation à l’entrée de
service.

- 18 -

FUSIBLE

BOÎTER DU FUSIBLE

FIG. 3

ENTRETIEN

Un bon entretien de votre hotte garantira une excellente performance.

Filtre anti-graisse

Le filtre anti-graisse doit être nettoyé fréquemment. Utilisez une solution contenant
un détergent tiède. Le filtre anti-graisse peut être lavé au lave-vaisselle.
Voir la section “INSTALLER LES FILTRES” pour les instructions relatives au
démontage et à l’installation.

Filtre à charbon

Le filtre à charbon (pour modèles recyclant l’air) doit être changé tous les 6 mois.
Voir la section “INSTALLER LES FILTRES” pour les instructions relatives au
démontage et à l’installation.

Nettoyage de votre hotte

L’acier inoxydable est une des matières les plus faciles à nettoyer. Un entretien de
temps en temps permettra de le conserver en parfait état. Conseils pour le nettoyage:

O Eau chaude et savon ou détergent est tout ce qui est normalement nécessaire.
O Après chaque nettoyage, rincez bien à l’eau claire. Essuyez avec un chiffon

propre et doux afin d’éviter les taches d’eau.

O Si des décolorations ou des dépôts persistent, utilisez un nettoyant domestique non

abrasif ou de la poudre pour l’acier inoxydable et un peu d’eau et un chiffon doux.

O Dans les cas difficiles, utilisez une éponge en plastique ou une brosse douce

avec du nettoyant et de l’eau. Frottez légèrement en suivant la direction du
polissage ou du “grain” de l’acier inoxydable. Evitez de frotter trop fort afin de ne
pas abîmer la surface.

O NE LAISSEZ PAS les taches trop longtemps.
O N’UTILISEZ PAS de laines d’acier ordinaires ou des brosses en acier. Des débris

d’acier pourraient adhérer à la surface et causer de la rouille.

O NE PERMETTEZ PAS que des solutions salées, des désinfectants, des

blanchissants ou des produits nettoyants restent en contact avec l’acier pendant
longtemps. Beaucoup de ces produits contiennent des produits chimiques qui
pourraient causer des dommages. Rincez à l’eau immédiatement s’ils entrent en
contact et essuyez avec un chiffon humide.

Les surfaces peintes doivent être nettoyées avec de l’eau tiède additionnée d’un
détergent doux seulement.

- 19 -

PREPAREZ LA HOTTE

Enlever la hotte dans l’emballage et controller le
contenu.
Vous devez recevoir :
1 - Hotte

1 - Conduit décoratif
1 - Sachet (B080810707) avec:

1 - Étrier d’assemblage
1 - Collier d’évacuation
1 - Étrier de support
8 - Vis d’assemblage (4.8 x 38mm Tête ronde)
7 - Vis d’assemblage (3.9 x 9.5mm Tête ronde)
2 - Vis d’assemblage (3.9 x 6 mm Tête plate)
8 - Chevilles
1 - Vis d’assemblage (2.9 x 9.5mm Tête ronde)

1 - Instructions pour l’installation

CONDUIT
DECORATIF

COLLIER
D’EVACUATION

ETRIER DE SUPPORT

ETRIER
D’ASSEMBLAGE

2 VIS
D’ASSEMBLAGE
(3.9 x 6mm Tête
plate)

8 VIS D’ASSEMBLAGE
(4.8 x 38mm Tête ronde)

- 20 -

7 VIS
D’ASSEMBLAGE
(3.9 x 9.5mm
Tête ronde)

1 VIS
D’ASSEMBLAGE
(2.9 x 9.5mm
Tête ronde)

8 CHEVILLES

FIG. 4

INSTALLATION DU
SYSTEME D’EVACUATION

UNIQUEMENT POUR LES HOTTES
AVEC TUYAU D’EVACUATION

ATTENTION: Pour réduire les risques
d’incendie, n’utilisez que des tuyaux en
métal.

1. Décidez où le tuyau rond doit être installé,

entre votre hotte et l’extérieur.

2. Un tuyau droit et court permettra à votre

hotte de fonctionner d’une façon plus effi­cace.

3. Un tuyau long avec des coudes et des

transitions réduira le bon fonctionnement
de votre hotte. En utiliser le moins possible.
Pour de longues utilisations, il faut un
tuyau d’évacuation d’air ayant un diamètre
plus large.

4. Installez un couvercle sur le toit ou au mur.

Reliez un tuyau en métal rond au
couvercle et faites-le aller jusqu’à
l’emplacement de votre hotte. Rendez les
jonctions du tuyau hermétiques au moyen
d’un ruban pour tuyaux.

INSTALLATION ELECTRIQUE

MODELE AVEC TUYAU D’EVACUATION
ET MODELE RECYCLANT L’AIR.

AVERTISSEMENT:Les branchements

électriques doivent être réalisés par une
personne qualifiée, conformément à tous
les codes et règlements applicables.
Cette hotte doit être correctement
raccordée à la terre. Coupez
l’alimentation à l’entrée de service avant
de procéder au câblage.

1. Bien organiser l’endroit où la hotte sera
placée au-dessus du plan de cuisson.
Voir la section “INSTALLATION ETRIER
D’ASSEMBLAGE” pour les options
relatives à la hauteur de montage de la
hotte. Fig. 6.

2. Installer une boîte standard de 2" x 4"
pour la prise de courant murale et une
prise à la terre à 3 lames, 125 V et 15
Amp.

3. Monter le 11-1/2" en dessous du plafond
terminé.

4. Placer la boîte et la prise dans les limites
indiquées et décentrées par rapport au
système de câblage afin de permettre
le passage du câble d’alimentation et
de l’évacuation des fumées.

- 21 -

COUVERCLE DU TOIT

CONDUIT

DÉCORATIF

HOTTE

DE 22”(56cm) À 28”

(71cm) AU-DESSUS DU

PLAN DE CUISSON (voir

la section

“INSTALLATION ÉTRIER

D’ASSEMBLAGE” pour

les instructions relatives

au montage

8”(20cm)

4”(10cm)

CENTRE

DE LA

HOTTE

TUYAU

ROND DE 6”

11-1/2”

(29.2cm)

COU­VERCLE
DU MUR

COUDE

ROND

6” (15cm)

ADAPTATEUR

FIG. 5

ANGLE DE

PLAFOND

FINI

FIG. 6

INSTALLATION ETRIER
D’ASSEMBLAGE

MODELE AVEC TUYAU D’EVACUATION
ET MODELE RECYCLANT L’AIR.

1. Construisez un cadre en bois pour le

mur dont les vis-pivot ne dépassent pas.
Fig. 7.

Assurez-vous:
a) que le cadre est centré au-dessus

de l’emplacement de l’installation.
b) la hauteur du cadre permettra que

l’étrier d’assemblage soit fixé au cadre
en respectant les dimensions indiquées.

2. Après avoir complété la finition de la
surface du mur, fixer l’etrier
d’assemblage au cadre avec des vis de
montage (2) de 4.8 x 38 mm. Voir le
diagramme ci-dessous pour
l’emplacement de l’etrier d’assemblage.

CADRE DERRIÈRE

L’APPUI TRANSVERSAL

EN BOIS

(12,9cm)

APPUI TRANSVERSAL

EN BOIS DERRIÈRE

LA CLOISON SÈCHE

FIG. 7

CLOISON

SÈCHE

HAUTEUR DU PLAFOND

8-FOOT

9-FOOT

10- FOOT (voir remarque b)

ESPACEMENT ENTRE LA HOTTE ET LE PLAN DE CUISSON DE 36” DE HAUT

22” 23” 24” 25” 26” 27”

EMPLACEMENT D’ETRIER D’ASSEMBLAGE AU-DESSUS DU PLAN DE CUISSON

41-1/4” 42-1/4” 43-1/4” 44-1/4”

41-1/4” 42-1/4” 43-1/4” 44-1/4”

41-1/4” 42-1/4” 43-1/4” 44-1/4”

(VOIR REMARQUE a)

DE 36” DE HAUT

45-1/4” 46-1/4”

47-1/4”

47-1/4”45-1/4” 46-1/4”

28”

Remarques :
a. La distance minimale de la hotte au-dessus du plan de cuisson ne doit pas être

inférieure à 22".
Un maximum de 28" au-dessus du plan de cuisson est hautement recommandé
pour mieux capter les impuretés.
Des distances supérieures à 28" sont à la discrétion de l’installateur et de
l’utilisateur, et dans la mesure ou la hauteur de plafond et la longueur de la
conduite des fumées le permettent.

b. Demande une extension de la conduite des fumées de 10’, modèles en option

à évacuation AEWC26XB, ou sans évacuation AEWC26XBN.

- 22 -

INSTALLATION ETRIER DE
SUPPORT DU CONDUIT
DECORATIF

ETRIER DE

SUPPORT DU

CONDUIT

DECORATIF

3.9 x 6 mm VIS

D’ASSEMBLAGE À

TÊTE PLATE

MODELE AVEC TUYAU D’EVACUATION
ET MODELE RECYCLANT L’AIR.

1. Assemblez l’étrier de support du conduit

décoratif en réglant la largeur extérieure
comme indiqué. Fig. 8.

2. Centrez soigneusement le support

9-13/16”

(24.9 cm)

directement sur l’emplacement destine
à la hotte.

FIG. 8

3. Fixez l’assemblage du support au

plafond au moyen de deux (2) vis de

CHEVILLES

montage de 4.8 x 38 mm et des chevilles
(Fig. 9). Vérifiez que le support est enfoncé
dans le mur adjacent et qu’il est centré
au-dessus de la hotte.

VIS D’ASSEMBLAGE

4.8x38mm

FIG. 9

PRÉPARATION DE LA HOTTE

Remarque : si la hotte est en acier inoxydable, retirez précautionneusement
le film protecteur des surfaces extérieures et du conduit décoratif avant de
terminer l’installation.

CONFIGURATION AVEC TUYAU D’EVACUATION

1. Retirer le ruban adhésif sur la plaque de l’installation électrique; placer la

plaque sur la hotte (utiliser une protection). Fig.10.

2. Installez le collier d’évacuation dans le conduit relié à la hotte. Fig. 11.

PLAQUE DE

L’INSTALLATION

ÉLECTRIQUE

PROTECTION

COLLIER

D’EVACUATION

CONNECTEUR

DU CONDUIT

FIG.11FIG.10

- 23 -

PRÉPARATION DE LA HOTTE

CONFIGURATION RECYCLANT L’AIR

Remarque: Le matériel suivante doit être acheté séparément pour les
configurations recyclant l’air.

• Kit version recyclant l’air, modèle ANKWC26.

1. Retirer le ruban adhésif sur la plaque de l’installation électrique; placer la
plaque sur la hotte (utiliser une protection).

2. N’utilisez pas le collier d’évacuation/ clapet fournis avec la hotte. Installez

l’adaptateur de 5" à 6" (fourni avec le Kit version recyclant l’air “ANKWC26”).

3. Fixez le deflecteur à l’etrier de support du conduit decoratif au moyen des (2)
vis d’assemblage tête plate 3.9x6mm (les vis sont fournies avec le Kit version
recyclant l’air “ANKWC26”). Fig. 13.

PLAQUE DE

L’INSTALLATION

ÉLECTRIQUE

PROTECTION

ADAPTATEUR

DE 5”-6”

VIS

D’ASSEMBLAGE

TÊTE PLATE

3.9x6mm

DEFLECTEUR

ETRIER DE SUPPORT

DU CONDUIT

DECORATIF

FIG.13FIG.12

- 24 -

INSTALLATION
DE LA HOTTE

VIS D’ASSEMBLAGE

(3.9x9.5mm)

MODELE AVEC TUYAU
D’EVACUATION ET
MODELE RECYCLANT
L’AIR.

VIS

D’ASSEMBLAGE

(4.8x38mm)

Remarque : la hotte doit
être installée par au moins
deux personnes.

1.Soulevez la hotte et

placez-la à l’endroit où
elle sera installée.

2.Alignez l’ouverture

rectangulaire située à
l’arrière de la hotte avec
l’étrier d’assemblage.
Abaissez lentement la hotte jusqu’à ce
qu’elle s’emboîte avec l’étrier (Fig. 14).

3.Mettre la hotte à niveau avec des vis de
montage (2) de 3.9 x 9.5 mm et la fixer
avec des vis de montage (4) de

4.8 x 38 mm. Si vous ne disposez pas de

poteaux de cloison ni d’armature, utilisez
les chevilles murales fournies (Fig. 14).

4.Monter la plaque de l’installation

électrique en la fixant avec 3 vis
d’assemblage (3.9x9.5mm) - Fig. 15.

5. Sur les hottes avec tuyau d’évacuation,

raccorder un conduit métallique rond de
6" entre le collier de soufflante de la hotte
et le conduit qui mène à l’emplacement
extérieur.

6. Sur les hottes recyclant l’air, raccorder

un conduit métallique extensible de 5"
entre l’adaptateur de 5"-6" sur la hotte
et le connecteur sur le déflecteur.

7. Fixer tous les joints des conduites avec

du ruban adhésif pour les rendre plus
sûrs et étanches.

8.Branchez le cordon d’alimentation à la

prise murale. Faites passer la longueur
de cordon qui dépasse derrière le conduit.

PLANCHE DE BOIS

POUR L'ADAPTATION

ETRIER

D’ASSEMBLAGE

DÉCOUPE

RECTANGULAIRE

FIG. 14

PLAQUE DE

L’INSTALLATION

ÉLECTRIQUE

FIG.15

- 25 -

INSTALLATION DE LA HOTTE, suite

9. Placez précautionneusement le conduit décoratif sur la hotte (Fig. 16).

- Pour les hottes avec tuyau d’évacuation, lorsque le plafond est de 8’, les prises

d’air du conduit supérieur sont dissimulées. Installez le conduit avec les prises
d’air vers le bas.

- Pour les hottes recyclant l’air, lorsque le plafond est de 8’, les prises d’air du

conduit supérieur seront visibles une fois installées. Installez le conduit avec
les prises d’air vers le haut.

- Pour les hottes avec tuyau d’évacuation et pour les hottes recyclant l’air,

lorsque le plafond est de 9’, les prises d’air du conduit supérieur seront visibles
une fois installées. Installez le conduit avec les prises d’air vers le haut.

PIÈCES AVEC DES PLAFONDS DE 10’

Les pièces avec des plafonds de 10’ ont besoin d’un modèle d’extension de
conduit AEWC26XB ou modèle recyclant l’air AEWC26XBN, disponible auprès
de votre distributeur local.

10. Jetez le conduit supérieur fourni avec le produit. Remplacez-le par l’extension

du conduit.

11.Soulevez le conduit supérieur jusqu’à ce que ses trous soient alignés avec les
trous de l’etrier de support du conduitu (situé au plafond). Fig. 17.

12. Fixez le conduit au moyen de (2) vis de montage 3.9x9.5mm. Fig. 17.

13. Fixez le conduit inférieur au conduit supérieur au moyen de la vis d’assemblage
(2.9x9.5mm). Percez le trous (D. 1/16”, 2mm) sur le conduit supérieur (Fig. 18).

PRISES D’AIR

SUPÉRIEURES

VISIBLES

CONDUIT

SUPÉRIEUR

PRISES D’AIR

SUPÉRIEURES

DISSIMULÉES

CONDUIT

INFÉRIEUR

3.9x9.5mm

VIS D’ASSEMBLAGE

FIG.17

CONDUIT

INFÉRIEUR

- 26 -

FIG. 16

2.9x9.5mm

VIS D’ASSEMBLAGE

FIG.18

INSTALLER LES FILTRES

HOTTES AVEC TUAYU D’EVACUATION
ET HOTTES RECYCLANT L’AIR

1. Pour ôter le filtre ANTI-GRAISSE, saisir la

languette de verrouillage et la tirer vers le
bas. Le filtre se dégagera ainsi de la hotte.
Le faire balancer vers le bas et le retirer.
Fig. 19.

2. Pour installer le filtre ANTI-GRAISSE, aligner

les languettes arrière du filtre sur les fentes
dans la hotte. Tirer la languette de verrou,
pousser le filtre en place et relâcher.
S’assurer que le filtre est solidement

engagé après l’installation. Fig.19.
REMARQUE : Avant l’emploi, retirer le film
protecteur du cadre de filtre.

HOTTES RECYCLANT L’AIR SEULEMENT

1. Pour ôter le filtre à CHARBON, le pousser

sur le verrou du filtre avant. Tirer le filtre

vers le bas pour dégager les languettes

arrière du filtre. Fig. 20.

2. Pour installer le filtre à CHARBON, aligner

les languettes du filtre arrière sur les

fentes dans la hotte. Pousser le filtre en

place jusqu’à ce que le verrou avant

s’enclenche fermement dans la fente.

S’assurer que le filtre est solidement

engagé après le montage.

3. Installer le filtre ANTI-GRAISSE après

que le filtre de charbon ait été installé.

FILTRE A GRAISSE

FILTRE A

CHARBON

FIG. 19

FIG. 20

GARANTIE

Broan-NuTone LLC (Broan-NuTone) garantit à l'acheteur original que les produits BEST vendus en vertu de la présente sont
libres de tout vice de matériau ou de fabrication pour une période de un an à compter de la date d'achat originale. CETTE
GARANTIE NE COMPORTE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S'Y
LIMITER, LES GARANTIES TACITES DE VALEUR MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER.
Durant cette période de un an, Broan-NuTone réparera ou remplacera gratuitement, à sa discrétion, tout produit ou toute pièce
jugés défectueux dans des conditions normales d'utilisation.
CETTE GARANTIE NE S'APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX STARTERS, NI AUX AMPOULES
HALOGÈNES OU INCANDESCENTES, FUSIBLE, FILTRES, CONDUITES, CHAPEAUX DE TOIT, CHAPEAUX DE MUR
ET AUTRES ACCESSOIRES POUR CANALISATIONS. Cette garantie ne couvre pas (a) les frais d'entretien ou de service
normaux ni (b) tout produit ou toute pièce soumis à une utilisation inadéquate, une négligence, un accident, un entretien ou une
réparation inadéquats (autres que ceux effectués par Broan-NuTone), une mauvaise installation ou une installation contraire
aux instructions recommandées.
La durée de toute garantie tacite est limitée à la période de un an stipulée pour la garantie expresse. Certains États ou provinces
ne permettent pas de limites quant à la durée d’une garantie implicite. La restriction susmentionnée peut donc ne pas s'appliquer
dans votre cas.
BROAN-NUTONE’S L'OBLIGATION POUR BROAN-NUTONE DE RÉPARER OU DE REMPLACER LE PRODUIT, À SA
DISCRÉTION, CONSTITUE LE SEUL RECOURS DE L'ACHETEUR EN VERTU DE CETTE GARANTIE. BROAN­NUTONE NE PEUT PAS ÊTRE TENUE RESPONSABLE DE TOUT DOMMAGE INDIRECT, CONSÉCUTIF OU ACCES­SOIRE DÉCOULANT DE L'UTILISATION OU DU RENDEMENT DU PRODUIT. Certains États ou provinces interdisent
l'exclusion ou la restriction des dommages indirects ou consécutifs. La restriction susmentionnée peut donc ne pas s'appliquer
dans votre cas.
La présente garantie vous confère des droits spécifiques reconnus par la loi. D'autres droits pourraient également vous être
accordés selon la législation locale en vigueur. La présente garantie remplace toutes les autres garanties précédentes.
Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l'une des adresses ou numéros de téléphone mentionnés
ci-dessous, (b) indiquer le numéro de modèle et d'identification de la pièce et (c) décrire la défectuosité du produit ou de la pièce.
Lors d’une réclamation, vous devez présenter une preuve de la date d'achat originale.

In USA - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)
In Canada - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9 (866-737-7770)
www.BestRangeHoods.com

GARANTIE LIMITÉE DE UN AN DE BEST

- 27 -

LEA Y CONSERVE ESTAS INSTRUCCIONES

!

INDICADO PARA EL USO EN COCINAS DOMESTICAS

!

ADVERTENCIA

PARA EVITAR EL RIESGO DE INCENDIO, CORTOCIRCUITO O DAÑO PARA LAS
PERSONAS, OBSERVE ATENTAMENTE LAS SIGUIENTES NORMAS:

1. Use esta unidad solamente de la manera indicada por el fabricante; si tiene dudas,

póngase en contacto con éste a la dirección o teléfono indicados en la garantía.

2. Antes de hacer una revisión o de limpiar la unidad, desconéctela de la red para evitar

que se encienda de manera accidental. En el caso de que éste no pueda ser desacti-

vado, se indicará nel panel de servicio.

3. El montaje y la instalación eléctrica debe hacerlos un técnico especializado siguiendo

las normas estándar e incluyendo aquellas de construcción anti incendio.

4. Necesita aire suficiente para una apropiada combustión y escape de gases a través del

tubo del depósito de quema de combustible. Para evitar que el humo aspirado vuelva a

la cocina, siga las directivas del fabricante y las normas estándar de siguridad así como

las normas publicadas por la Asociación de prevención de incendios (NFPA) y la Socie-

dad americana de especialistas en cale-facción, refrigeración y aire acondicionado y

además las normas de las autoridades locales.

5. Hacer un corte o un taladro en la pared o en el techo no debe dañar la instalación

eléctrica u otras instalaciones ocultas en la pared.

6. Los conductos ventiladores deben siempre desalojar al exterior.

7. No use esta unidad con dispositivo de control de la velocidad a estado sólido.

8. Para evitar el riesgo de incendio, use solamente conductos de metal.

9. Esta unidad tiene que ser conectada a tierra.

PARA EVITAR EL RIESGO DE FUEGO POR ALTO NIVEL DE GRASA:
A. Nunca abandone los quemadores con el fuego alto. La cocción causa humo y restos

de grasa que pueden arder. Caliente el aceite a fuego medio o bajo.

B. Encienda siempre la campana cuando cocine a fuego alto o cuando cocine alimentos

fácilmente inflamables. (por ejemplo Crepes Suzette, Cerezas Jubilee, Ternera
flambeada con granos de pimienta).

C. Limpie con frecuencia los ventiladores. No se debe acumular grasa en el ventilador o

en el filtro.

D. Usa el tamañp de cazuela apropiado. Use siempre utensilios de cocina de tamaño y

material adecuados.

ADVERTENCIA

PARA EVITAR EL RIESGO DE DAÑOS A PERSONAS EN CASO DE FUEGO POR ALTO
NÍVEL DE GRASA, TENGA EN CUENTA LO SIGUIENTE:*

1. SOFOQUE LA LLAMA con una tapadera apropiada, una bandeja metálica ó un utensilio

de cocína que pueda cubrirla, despues, apague el quemador. ACTÚE CON

PRECAUCÍON PARA EVITAR QUEMADURAS. Si la llama no se extingue inmedia-

tamente, SALGA Y LLAME A LOS BOMBEROS.

2. NUNCA COJA UNA SARTEN EN LLAMAS, porque corre el riesgo de quemarse.

3. NO USE AGUA ni paños o toallas húmidas porque puede provocarse una violenta

humareda.

4. Use un extintor SOLAMENTE si:

A. Posee un extintor de clase ABC y sabe perfectamente cómo usarlo.
B. El fuego es pequeño y está controlado en el mismo sitio en que empezó.
C. Ha llamado con anterioridad a los bomberos.
D. Puede combatir el fuego retrocedíendo hacia la salida.

* Basado en “Seguridad antifuego en la cocína” publicado por NFPA.

- 28 -

!

ADVERTENCIA

1. Para uso en interiores.

2. Para reducir el riesgo de incendios y para evacuar correctamente los humos, asegurarse

de haber realizado una conducción del aire hasta el exterior. No expulsar los humos en
espacios cerrados por paredes o techos, áticos, espacios angostos o garajes.

3. Prestar la máxima atención al utilizar productos de limpieza o detergentes.

4. Evitar el uso de productos alimentarios que puedan inflamarse bajo la campana.

5. Sólo para ventilación total. No use gases de escape peligrosos o materiales y vapores

explosivos.

6. Para evitar daños en el funcionamiento del motor e impulsores ruidosos y/o desequi-

librados, mantenga alejados de la unidad de encendido pulverizadores en seco o polvo.

7. El motor tiene un nivel de sobrecarga térmica que apaga automáticamente el motor

cuando se ha recalentado excesivamente. El motor se pone de nuevo en fincionamento
cuando la temperatura baja. Si el motor comienza a encenderse y a apagarse, deberá
hacer una revisión de éste.

8. Para limpiar mejor las impurezas al cocinar, la distancia entre la parte inferior de la

campana y la zona de cocción debe ser mínimo 22” (56 cm) - maximo 28” (71 cm).
Consulte el apartado “Instalación del soporte de montaje” para ver las restricciones de
montaje.

9. Debido a su gran tamaño y peso, se recomienda su montaje por parte de dos técnicos

esperializados.

10. Este producto está dotado de un termostato que pone en marcha automáticamente el

motor. Para reducir el riesgo de daños y evitar que se encienda accidentalmente,
colocar el interruptor del panel de servicio en la posición OFF y bloquear el panel de
servizio o colocar una advertencia externa como por ejemplo un letrero o una chapita.

11. Se recomienda leer la placa de caracteristicas del producto para ulterior información.

- 29 -

FUNCIONAMIENTO

Mandos

La campana se opera mediante los 5 botones pulsadores que se encuentran en

el frontal de la campana.
El interruptor luz enciende y apaga las lámparas halógenas. Pulsando el botón
una vez, la luz se enciende a intensidad 1, pulsándolo una segunda vez, la luz se
enciende a intensidad 2 (luz más intensa) y, pulsándolo otra vez más, la luz se
apaga completamente.

El interruptor del cristal enciende la luz de cristal. Pulse una vez el interruptor
del cristal para encender la luz de cristal y vuelva a pulsarlo para apagarla.
Mantenga pulsado el botón para activar el sensor de luz automático. Si el visor
LED indica “A”, la luz de cristal se encenderá automáticamente cuando la sala
quede a oscuras. Vuelva a pulsar para desactivar el sensor y apagar la luz.

El interruptor de apagado/velocidad del ventilador apaga el ventilador y cambia
su velocidad a cuatro ajustes: alta, mediana-alta, mediana-baja y baja. Para
apagar el ventilador, apriete el botón sin aflojarlo durante 2 segundos.
El interruptor de encendido/velocidad del ventilador enciende el ventilador en
cuatro ajustes de velocidad: baja, mediana-baja, mediana-alta y alta.
La pantalla LED:

- Indica la selección de la velocidad del ventilador: desde 1 (velocidad baja)

hasta 4 (velocidad alta).

- La velocidad del ventilador aparece intermitente en la pantalla una vez que

se activa el apagado demorado de 10 minutos.

- Después de 30 horas de funcionamiento, el segmento central de la pantalla

destellará y permanecerá encendido; esto indica que es necesario limpiar
los filtros.

- Indica “A” si el sensor de la luz es activo.
El interruptor de retardo temporal activa la función de apagado demorado. Al
apretarlo, el ventilador continuará funcionando a la velocidad presente durante
10 minutos antes de apagarse automáticamente.
El interruptor de reinicio de alarma del filtro sirve para reiniciar el temporizador
de 30 horas del filtro. Después de limpiar o cambiar los filtros, apriete este
interruptor una vez para reiniciar la alarma del filtro limpio.

Interruptor

luz

Interruptor

luz del
cristal

Apagado/

Velocidad del

ventilador

Encendido/

Velocidad del

ventilador

Pantalla
LED

Retardo temporal/

Reinicio de la

alarma del filtro

HEAT SENTRYMR

Su campana esta equipada con termostato HEAT SENTRYMR. Este termostato
tiene un mecanismo que se encenderáo aceleratáel ventilador si se detecta un
calor excesivo encima de la cocina.

1) Si el ventilador esta apagando - el se prenderá a una velocidad máxima.

2) Si el ventilador esta encendido a una velocidad minima - el se prenderá a
una velocidad máxima.
Cuando la temperatura disminuye a un nivel normal, el ventilador vuelve a la
función de origen.

AVERTENCIA
El HEAT SENTRYmr termostato puede comenzar a funcionar al igual si la
campana esta parada. En este caso, es imposible parar el ventilador con los
interruptores. Si usted para la campana, halago a partir del panel eléctrico
principal.

- 30 -

LAMPARAS HALOGENAS

Este tipo de campana necesita dos (2)
lámparas halógenas (Tipo T3, 12Volt, 20 Watt
Max, G-4 Base).

ATENCIÓN: antes de proceder a
cualquier operación, es necesario desco­nectar el aparato.

Para cambiar las lámparas:

1. Abra la tapa haciendo palanca sobre las
hendiduras apropiadas. Fig. 2.

2. Quite la bombilla tirando de los lados. (NO
LA GIRE).

!

ATENCIÓN: las lámparas pueden

estar calientes.

3. Sustituir con lámparas del mismo tipo (T3,
12Volt, 20 Watt Max, G-4 Base). No toque
la lámpara de repuesto con las manos
desnudas.

!

PRECAUCIÓN: Si utiliza bombillas de

más de 20 vatios se abrirá el fusible.

FIG. 2

SUSTITUCION FUSIBLE

SI LAS LÁMPARAS NO FUNCIONAN,
DESCONECTE LA CORRIENTE DE LA
TOMA DE SERVICIO, INSPECCIONE EL
FUSIBLE Y CÁMBIELO SI ES
NECESARIO.

1. Remover el tubo decorativo.

2. Abrir la caja fusible. Fig. 3.

3. Desenrosque la tapa del portafusibles y
saque el fusible.

4. Sustituya el fusible por otro del mismo
tamaño y amperaje (5 x 20 mm, 4 A, 125 V).

!

PRECAUCIÓN: Si utiliza un fusible
de más de 4 A puede dañar el
transformador.

5. Vuelva a colocar la tapa del
portafusibles.

6. Vuelva a conectar la corriente en la toma
de servicio.

- 31 -

FUSIBLE

CAJA
FUSIBLE

FIG. 3

MANTENIMIENTO

Un mantenimiento adecuado de la campana asegura el funcionamiento correcto
del aparato.

Filtro antigrasa

El filtro antigrasa debe limpiarse con frecuencia. Use un detergente que no sea
fuerte.Use un detergente que no sea fuerte. El filtro antigrasa se puede meter en
el lavavajillas.
Las instrucciones de desmontaje e instalación se encuentran en la sección
“INSTALACIÓN DE LOS FILTROS”.

Filtro al carbón (configuración sin tubo)

El filtro al carbón debe cambiarse cada seis meses. Las instrucciones de
desmontaje e instalación se encuentran en la sección “INSTALACIÓN DE LOS
FILTROS”.

Limpieza de la campana

El acero inoxidable es uno de los meteriales más fáciles de limpiar, pero sería
aconsejable un especial cuidado en su uso para mantenerla en buen estado. La
campana se puede limpiar de las siguientes maneras:

O Agua caliente con jabón o detergente es la mejor manera para limpiarla.
O Aclárela con agua corriente, séquela con un paño suave y limpio para evitar las

huellas que deja el agua.

O Para las manchas o restos de grasa que persistan, use un producto químico

doméstico que no raye ó un limpiador para acero inoxidable con poca agua y un
paño suave.

O Si las manchas persisten, use un estropajo y un cepillo de cerdas suaves con un

producto limpiador y agua. Frote suavemente en el sentido del pulido o de las
“vetas” del remate del inoxidable. No apriete demasiado porque podría dañar la
superficie.

O No deje que las manchas se acumulen durante mucho tiempo.
O No use utensilios o cepillos de acero. Pequeñas particulas de acero pueden

adherirse y oxidarse.

O No use soluciones salinas, desinfectantes, lejías, o productos de limpieza que

permanezcan en contacto con el acero inoxidable durante largos periodos de
tiempo. Muchos de estos productos contienen componentes químicos que podrían

- 32 -

PREPARE LA CAMPANA

Sacar la campana de l’embalaje y controlar el contenido.
Recivireis:
1 - Campana

1 - Tubo decorativo
1 - Bolsita (B080810707) con:

1 - Soporte de montaje
1 - Casquillo
1 - Soporte para el montaje del tubo
8 - Tornillos de montaje (4.8x38mm cabeza redonda)
7 - Tornillos de montaje (3.9x9.5mm cabeza redonda)
2 - Tornillos de montaje (3.9x6 mm cabeza plano)
8 - Escarpias
1 - Tornillos de montaje (2.9x9.5mm cabeza redonda)

1 - Instrucciones para instalación

TUBO
DECORATIVO

CASQUILLO

SOPORTE PARA EL
MONTAJE DEL TUBO

SOPORTE DE
MONTAJE

4 TORNILLOS DE
MONTAJE (3.9 x
6mm cabeza plana)

8 TORNILLOS DE
MONTAJE (4.8 x 38mm
cabeza redonda)

- 33 -

7 TORNILLOS
DE MONTAJE
(3.9 x 9.5mm
cabeza redonda)

1 TORNILLO DE
MONTAJE (29 x

9.5mm cabeza
redonda)

8 ESCARPIAS

FIG. 4

INSTALACION DEL TUBO DE
EXTRACCION

SÓLO CAMPANAS CON CONDUCTO

ATENCIÓN: para evitar el riesgo de incendio,
use solamente material de metal.

1. Decida donde va a colocar el tubo de

extracción entre la campana y la parte exterior.

2. Un recorrido de tubo corto y recto permitirá

a la campana funcionar de manera más
eficaz.

3. Los recorridos largos de tubo, codos y

manguitos impiden el buen funcionamiento de
la campana. Use el menor número de ellos
posible. Para usos prolongados es necesario
un tubo de evacuación del aire de mayor
diámetro.

4. Instale una cubierta ó una tapa. Una el tubo

de metal a la cubierta y retroceda hasta la
posición de la campana. Use une cinta para
precintar las juntas entre las partes del
entubado.

INSTALACION ELECTRICA

CON CONDUCTO Y SIN CONDUCTO

ADVERTENCIA: La conexión
eléctrica debe realizarla personal
cualificado y de acuerdo con todos los
códigos y normas aplicables. Esta
campana de cocina debe estar
adecuadamente conectada a tierra.
Desconecte la corriente eléctrica en el
punto de entrada de servicio antes de
proceder a la conexión del cableado.

1. Decida donde colocará la campana sobre

la encimera. En la sección

“INSTALACIÓN SOPORTE DE

MONTAJE” se explican las opciones de

altura para el montaje de la campana.

Fig. 6.

2. Monte un cajetín estándar para toma de

pared de 2 x 4" y una toma de tres clavijas

para 125 V y 15 A con toma de tierra.

3. Móntela 11-1/2" por debajo del techo.

4. Coloque el cajetín y la base de enchufe

dentro de los límites mostrados y

descentrados respecto a los conductos

(para permitir una cierta holgura para el

enchufe del cable de alimentación y la

chimenea).

UBIERTA DEL TEJADO

TUBO

DECORATIVO

CAMPANA

22”(56cm) A 28” (71cm)
POR ENCIMA DE LA
ZONA DE COCCIÓN (las
restricciones de montaje se
explican en la sección

“INSTALACIÓN SOPORTE
DE MONTAJE”

8”(20cm)

4”(10cm)

CENTRO

DE LA

CAMPANA

TUBO 6”

11-1/2”

(29.2cm)

TAPA

PARED

MANGUITO

6” (15cm)

ADAPTADOR

FIG. 5

ESQUINA

DEL

TECHO

FIG. 6

- 34 -

INSTALACION SOPORTE DE
MONTAJE

CON CONDUCTO Y SIN CONDUCTO

1. Construya una estructura de madera

en la pared que quedará nivelada con
la parte interior de los tacos en la pared.
Fig.7.

Asegúrese de que:

a) La estructura se encuentra centrada

por encima de la instalación del tubo.

b) La altura de la estructura permite

fijar el soporte de montaje en esta
estructura siguiendo las
dimensiones indicadas.

2. Una vez acabada la superficie de la
pared, fije la brida de soporte al marco
con dos tornillos de montaje de 4.8 x 38
mm. Determine en la tabla siguiente la
posición del soporte de montaje.

MARCO POSTERIOR DEL
APOYO TRANVERSAL DE

MADERA

(12,9cm)

APOYO TRANVERSAL DE
MADERA SITUADO DETRÁS
DE LA MAMPOSTERÍA SECA

FIG. 7

MAMPOSTERÍA

SECA

ALTURA DEL TECHO

8-FOOT

9-FOOT

10- FOOT (véase la nota b)

DISTANCIA DE LA CAMPANA POR ENCIMA DE 36" SOBRE LA SUPERFICIE DE LA

22” 23” 24” 25” 26” 27”

UBICACIÓN DEL SOPORTE DE MONTAJE POR ENCIMA DE 36"SOBRE LA

41-1/4” 42-1/4” 43-1/4” 44-1/4”

41-1/4” 42-1/4” 43-1/4” 44-1/4”

41-1/4” 42-1/4” 43-1/4” 44-1/4”

COCINA (VÉASE LA NOTA a)

SUPERFICIE DE LA COCINA

45-1/4” 46-1/4”

28”

47-1/4”

47-1/4”45-1/4” 46-1/4”

Notas:
a. La distancia mínima de la campana por encima de la encimera debe ser de

22" como mínimo.
Para capturar óptimamente las impurezas de cocción, se recomienda una
altura máxima de 28" sobre la encimera. Si la altura del techo y la longitud de
la chimenea lo permiten, se puede aplicar una distancia superior a 28" a
discreción del instalador y el usuario.

b. Precisa una extensión de chimenea adicional de 10', tanto el modelo con

conducto, AEWC26XB, como sin conducto, AEWC26XBN.

- 35 -

INSTALACIÓN DEL SOPORTE PARA
EL MONTAJE DEL TUBO

CON CONDUCTO Y SIN CONDUCTO

1. Ensamble el soporte para el montaje del
tubo, ajustando el ancho exterior tal como
se muestra. Fig. 8

SOPORTE PARA

EL MONTAJE

DEL TUBO

TORNILLOS DE

MONTAJE DE

CABEZA PLANA

DE 3.9 x 6 mm

2. Centre cuidadosamente el soporte para
el montaje del tubo directamente sobre
la ubicación de la campana de la cocina.

3. Asegure el soporte al techo utilizando (2)
tornillos de montaje de 4.8 x 38 mm y
escarpias (Fig. 9). Asegúrese de que el
soporte está apretado contra el muro

9-13/16”

(24.9 cm)

ESCARPIAS

FIG. 8

contiguo y centrado sobre la campana.

TORNILLOS DE MONTAJE

4.8x38mm

FIG. 9

PREPARACIÓN DE LA CAMPANA

Nota: En campanas de acero inoxidable, antes de llevar a cabo la instalación
final, retire cuidadosamente la película protectora de plástico de todas las
superficies exteriores de la campana y del tubo decorativo.

CONFIGURACIÓN CON CONDUCTO

1. Retire la cinta de la placa del sistema eléctrico y coloque la placa en la

campana (use una protección). Fig.10.

2. Instale el casquillo de descarga en el conector de conducto de la campana

de cocina. Fig. 11.

PLACA DEL

SISTEMA

ELÉCTRICO

PROTECCIÓN

CASQUILLO DE

DESCARGA

CONECTOR DE

CONDUCTO

FIG.11FIG.10

- 36 -

PREPARACIÓN DE LA CAMPANA

CONFIGURACIÓN SIN CONDUCTO

Nota: Los siguientes materiales deben comprarse por separado para
instalaciones de recirculación sin conducto.

• Equipo de recirculación sin conducto, modelo ANKWC26.

1. Retire la cinta de la placa del sistema eléctrico y coloque la placa en la
campana (use una protección). Fig. 12.

2. Deje a un lado el casquillo de descarga/valvula suministrados con la campana.
Instale el adaptador de 5" a 6" (suministrado con el equipo de recirculación
sin conducto “ANKWC26”).

3. Asegure el pleno al soporte para el montaje del tubo con (2) tornillos de
montaje cabeza plana 3.9x6mm (los tornillos se encuentran con el equipo de
recirculación sin conducto “ANKWC26”). Fig. 13.

PLACA DEL

SISTEMA

ELÉCTRICO

PROTECCIÓN

ADAPTADOR

DE 5”-6”

TORNILLOS DE

MONTAJE

CABEZA PLANA

3.9x6mm

PLENO

SOPORTE PARA

EL MONTAJE

DEL TUBO

FIG.13FIG.12

- 37 -

INSTALACIÓN DE
LA CAMPANA

TORNILLOS DE MONTAJE

(3.9x9.5mm)

CON CONDUCTO Y SIN
CONDUCTO

Nota: se necesitan al
menos dos personas para

TORNILLOS DE

MONTAJE

(4.8x38mm)

montar la campana.

1.Levante la campana en
su posición de montaje.

2.Alinee la abertura
rectangular de la par te
posterior de la campana
con el soporte de montaje
de la pared. Baje
suavemente la campa­na hasta que encaje
correctamente en el soporte. Fig. 14.

3.Nivele la campana con dos tornillos de
montaje de 3.9 x 9.5 mm y fíjela con cuatro
tornillos de montaje de 4.8 x 38 mm.Si no
dispone de tachones de pared ni de
marcos, utilice los soportes de muro de
mampostería sin mortero suministrados.
Fig. 14.

4.Montar la placa del sistema eléctrico
fijándola mediante 3 tornillos de montaje
(3.9x9.5mm) - Fig. 15.

5. En campanas con conducto, fije un

conducto metálico redondo de 6" entre
el collarín del ventilador de la campana
y el conducto de evacuación al exterior.

6. En campanas sin conducto, coloque

un conducto metálico expansible de 5"
entre el adaptador de 5 a 6" del conector
de la campana en el pleno.

7. Encinte todas las uniones de los

conductos para fijarlos y
estanqueizarlos.

8.Conecte el cable de alimentación al
receptáculo eléctrico de la pared.
Coloque el cable restante detrás del tubo
decorativo.

ESTRUCTURA DE

MADERA EN LA PARED

SOPORTE DE

MONTAJE

AGUJERO

RECTANGULARE

FIG. 14

PLACA DEL

SISTEMA

ELÉCTRICO

FIG.15

- 38 -

INSTALACIÓN DE LA CAMPANA, (cont)

9. Coloque con cuidado la chimenea decorativa sobre la campana. Fig. 16.

- En instalaciones con conducto en salas con techos de 8 pies, los
respiraderos están ocultos. Monte el tubo con los respiraderos hacia abajo.

- En instalaciones sin conducto en salas con techos de 8 pies, los
respiraderos están expuestos. Monte el tubo con los respiraderos hacia arriba.

- En instalaciones sin conducto en salas con techos de 8 pies, los
respiraderos están expuestos. Monte el tubo con los respiraderos hacia arriba.

SALAS CON TECHOS DE 10 PIES

Las salas con techos de 10 pies precisan la extensión del tubo modelo
AEWC26XB o modelo sin conducto AEWC26XBN, disponibles en su distribuidor
local.

10. Deseche el tubo superior suministrado con el producto. Sustitúyalo por la

extensión del tubo.

11. Levante el tubo superior hasta que sus orificios queden alineados con el

soporte para el montaje del tubo (situado en el techo). Fig. 17.

12. Fije el tubo con dos tornillos de montaje de 3.9 x 9.5 mm. Fig. 17.

13. Asegúre el tubo decorativo inferior al tubo decorativo superior con el tornillo

de montaje (2.9x9.5mm). Taladre el agujero (D. 1/16”, 2mm) en el tubo
decorativo superior (Fig. 18).

RESPIRADEROS

SUPERIORES

EXPUESTOS

TUBO

DECORATIVO

SUPERIOR

RESPIRADEROS

SUPERIORES

OCULTOS

TUBO DECORATIVO

INFERIOR

3.9x9.5mm

TORNILLOS DE MONTAJE

TUBO DECORATIVO

FIG.17

- 39 -

INFERIOR

FIG. 16

2.9x9.5mm

TORNILLO DE MONTAJE

FIG.18

INSTALACIÓN DE LOS FILTROS

CAMPANAS CON O SIN CONDUCTO

1. Para desmontar el filtro ANTIGRASA,

agarre la pestaña del cierre y tire hacia
abajo. Así se soltará el filtro de la campa­na. Incline el filtro hacia abajo y retírelo.
Fig. 19.

2. . Para instalar el filtro ANTIGRASA, alinee

las pestañas traseras del filtro con las
ranuras de la campana. Tire hacia abajo
de la pestaña de cierre, empuje el filtro
a su posición y suéltela. Una vez
colocado, compruebe que el filtro queda
bien engranado. Fig.19.

NOTA: Antes de utilizarlo, retire el plástico

de protección del marco del filtro.

SÓLO PARA CAMPANAS SIN CONDUCTO

1. Para retirar el filtro de CARBÓN, presione

sobre el cierre delantero del filtro. Tire
del filtro hacia abajo para desengranar
las pestañas traseras del filtro. Fig. 20.

2. Para instalar el filtro de CARBÓN, alinee

las pestañas traseras del filtro con las
ranuras de la campana. Empuje el filtro
a su posición hasta que el cierre engrane
firmemente en la ranura. Una vez
montado, compruebe que el filtro queda
bien engranado.

3. Monte el filtro ANTIGRASA después de

montar el filtro de carbón.

FILTRO ANTIGRASA

FILTRO DE

CARBÓN

FIG. 19

FIG. 20

GARANTIA

Broan-NuTone LLC (Broan-NuTone) garantiza al consumidor-comprador de sus productos BEST que dichos productos no
tendrán defectos en los materiales o fabricación, durante un periodo de un año a partir de la fecha de la compra.NO HAY
OTRO TIPO DE GARANTIAS QUE INCLUYAN O SE LIMITEN EXCLUSIVAMENTE A GARANTIAS IMPLICITAS O DE
CAPACIDAD COMERCIAL O CONVENIENCIA PARA UN PROPOSITO ESPECIFICO.
Durante el periodo de un año, Broan-NuTone, si lo estima conveniente, reparará o reemplazará sin gastos para el usuario
cualquier producto o parte de éste que sea defectuosos habiéndose usado correctamente.
ESTA GARANTIA NO CUBRE: ESTARTER DE NEON, NEON, LÁMPARAS HALÒGENAS, LÁMPARAS DE
ILUMINACIÓN, FUSIBLE, FILTROS, CONDUCTOS, TAPAS DE TECHO, TAPAS DE PARED Y OTROS ACCESORIOS
PARA LOS CONDUCTOS. Tampoco cubre el mantenimiento ni los productos o partes de éstos que hayan sido usados de
forma incorrecta, con negligencia, rotos accidentalmente o por una incorrecta manutención ó reparación (distinta da la
realizada por Broan-NuTone), montaje incorrecto ó instalación que no se ajuste a las instrucciones de montaje indicadas.
Le duración de la garantía se limita al periodo de un año como está especificado en la garantía explicita. Algunos paises no
permiten un limite en la duración de la garantía implicita; si es asi en su caso, esta limitación arriba indicada podría no
aplicarse.
LA PRESENTE GARANTIA CUBRIRA EXCLUSIVAMENTE AL COMPRADOR LOS SERVICIOS DESCRITOS
ANTERIORMENTE. BROAN-NUTONE NO SE HACE RESPONSABLE DE DANOS PRODUCIDOS DE MANERA
ACCIDENTAL O RELACIONADOS CON EL USO INCORRECTO DEL PRODUCTO O SU FUNCIONAMIENTO.
Algunos paises no permiten la exclusión o limitación de los daños producidos de manera accidental, si es así en su caso,
esta limitación arriba indicada podría no aplicarse. Esta garantía le da derechos legales específicos y podría también
disponer de otros derechos que varian de país a país.
Esta garantía supera otras garantías dadas con anterioridad. Para disfrutar de la garantía usted deberá (a) Avisar a la
dirección abajo indicada ó bien llamar por teléfono (b) Dar el número de serie del modelo correspondiente o bien una
descripción de la parte averiada, (c) Descripción del defecto en el producto o bien en una de sus partes. Para requerir un
servicio en garantía debe presentar el justificante con la fecha de la compra.

In USA - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)
In Canada - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9 (866-737-7770)
www.BestRangeHoods.com

GARANTIA BEST POR UN AÑO

- 40 -

SERVICE PARTS

MODEL WC26I

KEY NO. PART NO. DESCRIPTION

7 BE3348101 Filter Support

9 B08087169 Grease Filter
14 B02300233 Motor Capacitor
16 BE3348100 Electrical Box Support
19 B03295005 Transformer Protection
26 B02300891 Halogen Lamp Bulb
37 B02300804 Heat Sentry
38 B03292357 Electrical Box
39 B03294033 Electrical Box Cover
45 BW0000019 Blower
48 B02310272 Motor
49 B03295071 Blower Wheel
53 B03204177 Rubber Washer
60 B02300249 Feeder Cable
62 BE3404031 Support Blower Box
62 B08091462 Blower Box
76 B02005084 Glass (36” models)
76 B02005095 Glass (42” models)
76 B02005096 Glass (48” models)
86 B08088378 Discharge Collar

110 B02000509 Gasket
113 B02011550 Nameplate
118 BE3348104 Decorative Flue Bottom (steel models)
118 B03159012 Decorative Flue Bottom (copper models)
119 BE3346876 Decorative FlueTop (steel models)
119 B03159014 Decorative FlueTop (copper models)
120 B08091367 Flue Mounting Bracket
144 B03292287 Wire Clamp
145 B032920170 Feeder cable connection Box
146 B032920180 Feeder Cable Connection Box Cover
147 BR2300132 Junction Clamp
151 B032920200 Electrical Box Wires Stop
165 B03295008 Motor Capacitor Box
166 B08086717 Wiring Board
196 B03294811 Light Support
208 B02300739 Transformer
223 B03294171 Switch Button
228 B08086292 Controls Board
229 B03294173 Warning lamp
230 B03294174 Controls Box Cover
234 B03293009 Controls Box
235 BE3348099 Controls Support
274 B03295035 Fuse Box
332 B03295009 Cover
407 BE3344985 Blower Support Bracket
472 B03118136 Led Support
474 B02300834 Halogen Lamp Housing
477 B03295006 Transformer Protection Cover

ALA B06108498 Led Lighting

998 B080810707 Hardware Package

* B06002096 Blower Assembly (Includes Key Nos. 45, 48,
* B06108502 Switch Assembly (Includes Key Nos. 223,

- B03300488 Non-ducted recirculation filter

- B02300782 Fuse

- B02300674 Fuse holder

- B08999027 Non-ducted recirculation KIT

* Not shown assembled.

49, 53)
228, 229, 230, 234, 235)

- 41 -

LISTE PIECES DE RECHANGE

MODELE WC26I

KEY NO. PART NO. DESCRIPTION

7 BE3348101 Support filtre

9 B08087169 Filtre anti-graisse
14 B02300233 Condensateur
16 BE3348100 Plaque de l’installation electrique
19 B03295005 Protection trasformateur
26 B02300891 Lampe halogène
37 B02300804 Capteur
38 B03292357 Boîte installation electrique
39 B03294033 Couvercle boîte installation electrique
45 BW0000019 Convoyer
48 B02310272 Moteur
49 B03295071 Turbine du moteur
53 B03204177 Pare chocs
60 B02300249 Cable alimentation
62 BE3404031 Boîte support moteur
62 B08091462 Boîte moteur
76 B02005084 Verre (modèles 36”)
76 B02005095 Verre (modèles 42”)
76 B02005096 Verre (modèles 48”)
86 B08088378 Collier d’évacuation

110 B02000509 Garniture
113 B02011550 Plaquette logo
118 BE3348104 Conduit décoratif inférieur (modèles acier)
118 B03159012 Conduit décoratif inférieur (modèles cuivre)
119 BE3346876 Conduit décoratif supérieur (modèles acier)
119 B03159014 Conduit décoratif supérieur (modèles cuivre)
120 B08091367 Etrier de support
144 B03292287 Serre cable
145 B032920170 Boîte cable alimentation
146 B032920180 Couvercle boîte cable alimentation
147 BR2300132 Borne
151 B032920200 Serre cable
165 B03295008 Boîte condensateur
166 B08086717 Circuit imprimé installation electrique
196 B03294811 Support lumière
208 B02300739 Trasformateur
223 B03294171 Bouton
228 B08086292 Circuite commandes
229 B03294173 Lampe temoin
230 B03294174 Couvercle boîte commandes
234 B03293009 Boîte commandes
235 BE3348099 Support commandes
274 B03295035 Boîte fusible
332 B03295009 Bouchon
407 BE3344985 Etrier support convoyer
472 B03118136 Support LED
474 B02300834 Boîte lampe halogène
477 B03295006 Protection trasformateur

ALA B06108498 Led d’eclairage

998 B080810707 Accessoires de fixation

* B06002096 Ensemble moteur (Comprenant n. 45, 48,
* B06108502 Ensemble commandes (Comprenant

- B03300488 Filtre à charbon

- B02300782 Fusible

- B02300674 Porte-fusible

- B08999027 Kit version recyclant l’air

* Illustrées separement.

49, 53)
n. 223,228, 229, 230, 234, 235)

- 42 -

LISTA DE PIEZAS DE RECAMBIO

MODELO WC26I

KEY NO. PART NO. DESCRIPTION

7 BE3348101 Soporte filtro

9 B08087169 Filtro antigrasa
14 B02300233 Condensador
16 BE3348100 Placa del sistema eléctrico
19 B03295005 Protección trasformador
26 B02300891 Lámpara halógena
37 B02300807 Sensor
38 B03292357 Caja base de instalación eléctrica
39 B03294033 Tapa de la caja base de instalación eléctrica
45 BW0000019 Convoyador
48 B02310272 Motor
49 B03295071 Manilla del motor
53 B03204177 Almohadilla antivibraziones
60 B02300249 Cabos
62 BE3404031 Soporte caja motor
62 B08091462 Caja motor
76 B02005084 Cristal (modelos 36”)
76 B02005095 Cristal (modelos 42”)
76 B02005096 Cristal (modelos 48”)
86 B08088378 Casquillo

110 B02000509 Guarnición
113 B02011550 Placa marca
118 BE3348104 Tubo decorativo inferior (modelos acero)
118 B03159012 Tubo decorativo inferior (modelos cobre)
119 BE3346876 Tubo decorativo superior (modelos acero)
119 B03159014 Tubo decorativo superior (modelos cobre)
120 B08091367 Soporte de montaje del tubo
144 B03292287 Sujeta cabos
145 B032920170 Caja cabos alimentación
146 B032920180 Tapa de la caja cabos alimentación
147 BR2300132 Terminal
151 B032920200 Sujeta cabos
165 B03295008 Caja ondensador
166 B08086717 Base para instalación eléctrica
196 B03294811 Soporte luz
208 B02300739 Trasformador
223 B03294171 Mando
228 B08086292 Base de los mandos
229 B03294173 Piloto
230 B03294174 Tapa de la caja mandos
234 B03293009 Caja de los mandos
235 BE3348099 Soporte mandos
274 B03295035 Caja fusible
332 B03295009 Tapa
407 BE3344985 Soporte convoyador
472 B03118136 Soporte Led
474 B02300834 Caja de la lámpara halógena
477 B03295006 Tapa protección trasformador

ALA B06108498 Led de iluminación

998 B080810707 Accesorios para el montaje

* B06002096 Conjunto motor (Incluye los N. 45, 48,
* B06108502 Conjunto mandos (Incluye los N. 223, 228,

- B03300488 Filtro al carbón

- B02300782 Fusible

- B02300674 Portafusible

- B08999027 Equipo de recirculación sin conducto

* Se encuentran por separado.

49, 53)
229, 230, 234, 235)

- 43 -

SERVICE PARTS - LISTE PIECES DE RECHANGE -

LISTA DE PIEZAS DE RECAMBIO

MODEL WC26I

04307438/3
