BEST IS7388LN User Manual

16
18
17
D
19
20
S
A B
A B
21
C
C
D R
04306656 - IS7388-87Inc
N¡VOD K POUéITÕ
IS7387 - IS7388
UPOZORNÃNÕ
--------------------------------------------------------
NejkratöÌ vzd·lenost varnÈ desky od spodnÌ hrany ods·vaËe par ( digesto¯e) musÌ b˝t 65 cm. Pokud bude za¯ÌzenÌ instalov·no v jinÈ neû doporuËenÈ v˝öce nad plynov˝m spor·kem, je p¯i instalaci nutn· p¯Ìtomnost autorizovanÈ osoby s opr·vnÏnÌm instalovat plynov· za¯ÌzenÌ. Ods·v·nÌ v˝par˘ nesmÌ b˝t napojeno na odtah spalin takov˝ch p¯Ìstroj˘, kterÈ jsou nap·jeny jinou, neû elektrickou energiÌ (˙st¯ednÌ topenÌ, radi·tory, karmy apod.). Dodrûujte p¯ÌsluönÈ p¯edpisy pro odtah v˝par˘. Vzduch nesmÌ b˝t odv·dÏn otvorem ve zdi, pokud tento otvor nenÌ k tomuto ˙Ëelu p¯Ìmo urËen. Pokud jsou ve stejnÈ mÌstnosti pouûita za¯ÌzenÌ nap·jen· jinou neû elektrickou energiÌ (plynov· nebo olejov· topidla, kamna na uhlÌ, apod.), je nutnÈ zajistit dostateËnÈ vÏtr·nÌ prostoru. M˘ûe dojÌt k tomu, ûe digesto¯ vytvo¯Ì p¯i ods·v·nÌ vzduchu podtlak v mÌstnosti. Podtlak nesmÌ p¯ekroËit hodnotu 0,04 mbar, aby nedoölo k nas·v·nÌ odv·dÏn˝ch spalin zdroj˘ tepla, kterÈ tyto spaliny vytv·¯ejÌ. Vybavte proto mÌstnost vÏtracÌmi otvory, kterÈ umoûnÌ stabilnÌ p¯Ìsun ËerstvÈho vzduchu.
POZOR: Tento p¯Ìstroj musÌ b˝t uzemnÏn.
P¯ed p¯ipojenÌ k elektrickÈ sÌti se ujistÏte, zda je z·suvka doplnÏna uzemnÏnÌm a zda jejÌ napÏtÌ odpovÌd· hodnot·m uveden˝m na ötÌtku p¯Ìstroje. Pokud nenÌ V·ö p¯Ìstroj doplnÏn zabudovanou öÚ˘rou se z·strËkou, kter· zajiöùuje vÌcepÛlovÈ odpojenÌ od sÌtÏ, s otev¯enÌm kontakt˘ nejmÈnÏ na 3 mm, je nutnÈ poËÌtat se zabudov·nÌm takovÈho za¯ÌzenÌ jiû p¯ed pevnou instalacÌ p¯Ìstroje. P¯Ìstroj je nutno p¯ed kaûd˝m ËiötÏnÌm nebo ˙drûbou odpojit od zdroje napÏtÌ. Toto za¯ÌzenÌ nenÌ urËenÈ pro pouûÌv·nÌ dÏtmi nebo osobami k tomu nezp˘sobil˝mi, bez dohledu kompetentnÌ osoby. MusÌte pouËit vaöe dÏti, ûe za¯ÌzenÌ neslouûÌ na hranÌ.
POUéITÕ
--------------------------------------------------------
Zamezte pouûitÌ ho¯lav˝ch materi·l˘ v blÌzkosti p¯Ìstroje. P¯i smaûenÌ dbejte zv˝öenÈ opatrnosti, aby nedoölo k zap·lenÌ olej˘ a tuk˘. Vzhledem ke svÈ z·palnosti je obzvl·öù nebezpeËn˝ p¯ep·len˝ tuk. NepouûÌvejte otev¯en˝ elektrick˝ gril. Aby nedoölo k p¯ÌpadnÈmu vzniku poû·ru, prov·dÏjte podle n·vodu ËiötÏnÌ filtr˘, zachycujÌcÌch tuk a odstraÚujte p¯ÌpadnÈ n·nosy tuku z p¯Ìstroje.
⁄DRéBA
--------------------------------------------------------
PeËliv· ˙drûba zaruËuje dobrou funkci a v˝kon p¯Ìstroje. OdstraÚov·nÌ mastn˝ch usazenin musÌ b˝t prov·dÏno pravidelnÏ a v souladu s frekvencÌ pouûitÌ p¯Ìstroje (nejmÈnÏ kaûdÈ 2 mÏsÌce. NepouûÌvejte prost¯edky obsahujÌcÌ abraziva a zp˘sobujÌcÌ korozi. P¯i ËiötÏnÌ vnÏjöÌch Ë·stÌ lakovan˝ch p¯Ìstroj˘ pouûijte had¯Ìk, navlhËen˝ vlaûnou vodu, s prost¯edkem obsahujÌcÌm neutr·lnÌ p¯Ìsady. P¯i ËiötÏnÌ vnÏjöÌch Ë·stÌ p¯Ìstroj˘ vyroben˝ch z oceli, mÏdi nebo mosazi je doporuËeno pouûitÌ speci·lnÌch prost¯edk˘ na tyto kovy. ÿiÔte se instrukcemi, uveden˝mi na v˝robcÌch. Vnit¯nÌ Ë·sti p¯Ìstroje ËistÏte had¯Ìkem nebo ötÏtcem namoËen˝m v denaturovanÈm lihu.
POPIS
--------------------------------------------------------

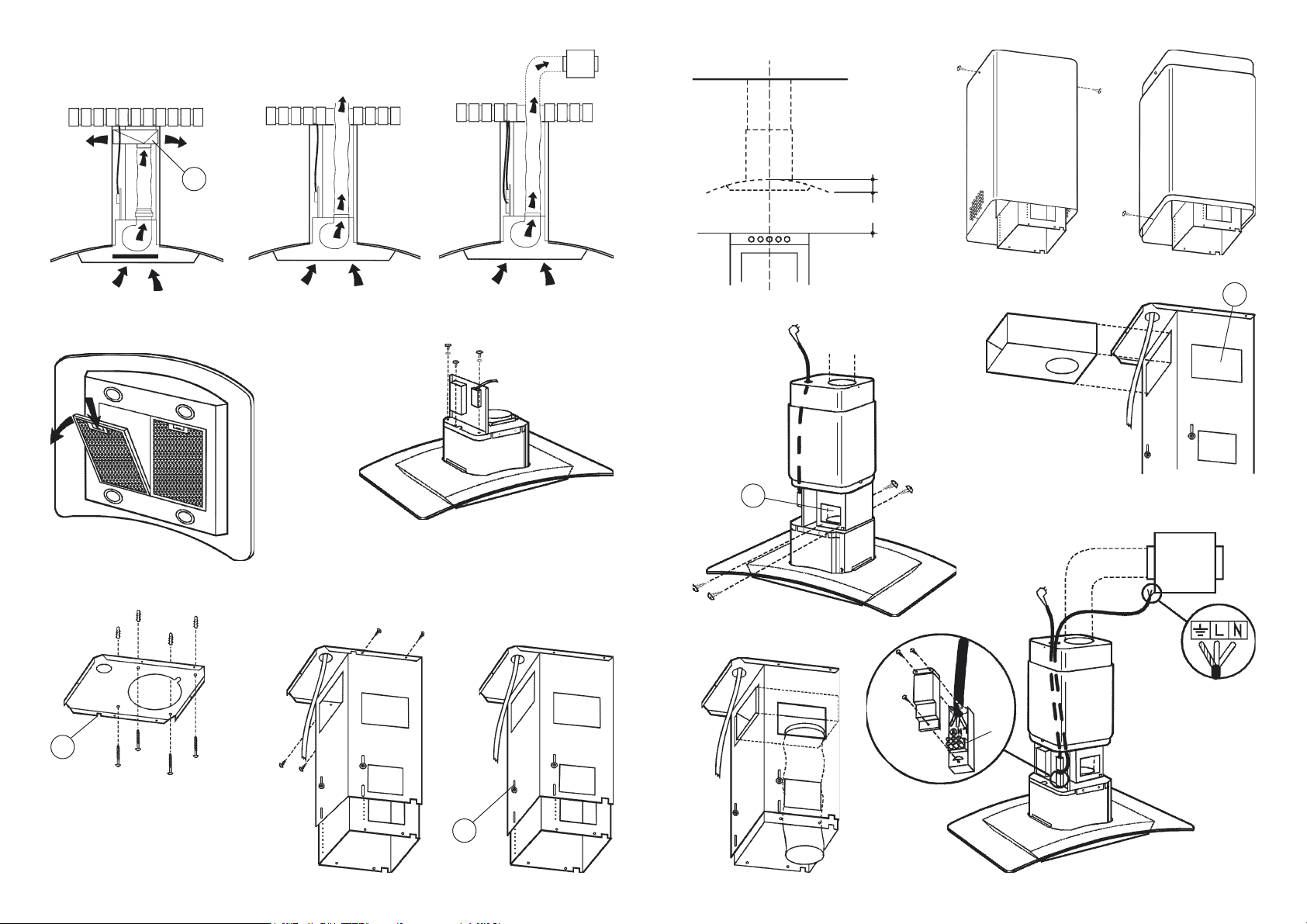

Tento ods·vaË par (digesto¯) m˘ûe b˝t nainstalov·n ve verzi filtraËnÌ, odtahovÈ, nebo s externÌm motorem. U filtraËnÌ verze (Obr. 1) b˝vajÌ p·ry a pachy nas·v·ny do p¯Ìstroje, kde jsou proËiötÏny uhlÌkov˝m filtrem a znovu vyvedeny do mÌstnosti boËnÌmi pr˘duchy v teleskopickÈm komÌnku. POZOR: U filtraËnÌ verze je nutnÈ vûdy pouûÌt uhlÌkov˝ filtr a za¯ÌzenÌ na odklon vzduchu (Obr. 1A), kterÈ sv˝m umÌstÏnÌm v hornÌ Ë·sti komÌnku umoûÚuje recyklaci vzduchu do mÌstnosti. U odtahovÈ verze (Obr. 2) jsou p·ry a pachy odv·dÏny do vnÏjöÌho prost¯edÌ odtahem veden˝m skrz strop mÌstnosti. NenÌ jiû proto zapot¯ebÌ uhlÌkovÈho filtru. U verze s externÌm
motorem (Obr. 3) je digesto¯ propojena s touto jednotkou. Vzduch je nas·v·n touto jednotkou a odv·dÏn ven. PouûÌvejte ventilaËnÌ jednotky uv·dÏnÈ v origin·lnÌm katalogu.
INSTALACE
--------------------------------------------------------
UPOZORNÃNÕ: p¯i mont·ûi tohoto p¯Ìstroje je zapot¯ebÌ nejmÈnÏ dvou osob; kaûdop·dnÏ doporuËujeme svϯit tuto operaci kvalifikovanÈmu person·lu. DoporuËujeme p¯esnÏ dodrûovat mont·ûnÌ postup a po ukonËenÌ vöech operacÌ provϯit, zda je p¯Ìstroj dob¯e uchycen.
Pro usnadnÏnÌ manipulace s p¯Ìstrojem z nÏj p¯ed mont·ûÌ vyjmÏte tukovÈ filtry. StisknÏte z·padku smÏrem k protÏjöÌ hranÏ filtru a t·hnÏte jej smÏrem dol˘ (Obr. 4).
P¯Ìprava pro mont·û:
- ZajistÏte moûnost elektrickÈho nap·jenÌ v blÌzkosti p¯Ìstroje.
- Pokud bude V·ö p¯Ìstroj pouûit v odtahovÈ verzi nebo ve verzi s externÌm motorem, p¯ipravte otvor na odtah vzduchu.
Kdyû instalujete odtahovou verzi nebo verzi s externÌm motorem, dos·hnete nejlepöÌch parametr˘ odtahu kdyû pouûijete potrubÌ : - co moûn· nejkratöÌ; - s minimem ohyb˘ (maxim·lnÌ ˙hel ohybu 90o); - z certifikovanÈho materi·lu;
- s co moûn· nejhladöÌm vnit¯nÌm povrchem.
DoporuËujeme takÈ vyvarovat se drastick˝m zmÏn·m pr˘¯ezu potrubÌ, pop¯ÌpadÏ r˘zn˝m k¯Ìûov˝m rozvod˘m (doporuËen˝ pr˘mÏr odtahu - 150 mm). P¯i instalaci odtahovÈho potrubÌ postupujte dle p¯Ìsluön˝ch bezpeËnostnÌch smÏrnic.
MONT¡é
S pomocÌ p¯iloûenÈ öablony vyvrtejte ve stropÏ nad VaöÌ varnou deskou otvory pro upevnÏnÌ; dodrûujte p¯esnÏ vöechny pokyny pro umÌstÏnÌ p¯Ìstroje. UvÏdomte si, ûe osa öablony se musÌ shodovat s osami ovladaËe na tÏlese digesto¯e. Dodan˝mi örouby s hmoûdinkami upevnÏte r·m nosnÈ teleskopickÈ konstrukce ke stropu (Obr.5); pracujte peËlivÏ, protoûe na poloze r·mu z·visÌ koneËnÈ umÌstÏnÌ p¯Ìstroje; strana s v˝¯ezem B je shodn· se stranou, na kterÈ je ovl·dacÌ panel p¯Ìstroje. Namontujte desku s elektroinstalacÌ pomocÌ 3 öroub˘ a 2 kovov˝ch podloûek (Obr. 6).
Odtahov· verze a verze s externÌm motorem: 4 dodan˝mi örouby upevnÏte teleskopickou Ë·st konstrukce k jiû zabudovanÈmu r·mu. PotrubÌ pro odtah vzduchu proch·zÌ st¯edem nosnÈ teleskopickÈ konstrukce a elektrickÈ vedenÌ proch·zÌ speci·lnÌm otvorem v r·mu (Obr. 7).Se¯iÔte v˝öku nosnÈ teleskopickÈ konstrukce 4 upevÚovacÌmi örouby C (Obr.8). PoËÌtejte s tÌm, ûe v˝öka tÏlesa digesto¯e je 86 mm a vzd·lenost spodnÌ hrany digesto¯e od varnÈ desky musÌ b˝t nejmÈnÏ 650 mm (Obr.9). VezmÏte hornÌ dÌl teleskopickÈho komÌnku ( kruhovÈ pr˘duchy smϯujÌ dol˘) a upevnÏte jej pomocÌ 2 öroub˘ k nosnÈmu r·mu (Obr. 10). VezmÏte spodnÌ dÌl teleskopickÈho komÌnku, nasuÚte jej na hornÌ dÌl a doËasnÏ jej zafixujte 2 örouby ke konzolce hornÌho dÌlu (Obr. 11). TÏleso digesto¯e p¯iöroubujte k nosnÈmu teleskopickÈmu r·mu 4 dodan˝mi örouby (Obr. 12). P¯es otvor D (Obr. 12) upevnÏte odtahovÈ potrubÌ k n·trubku odtahu na tÏlese digesto¯e. Pouze pro verzi s externÌm motorem (Obr.13): propojenÌ digesto¯e s externÌ jednotkou pomocÌ speci·lnÌho termin·lu: sejmÏte svorku (A) a krytku (B). P¯ipojte kontakty kabelu ke svorkovnici (C). Potom upevnÏte kabel svorkou (A) a nasaÔte zpÏt krytku (B). Druh˝ konec kabelu se p¯ipojÌ ke svorkovnici externÌho motoru. Nap·jecÌ kabel p¯Ìstroje p¯ipojte ke zdroji elektrickÈho proudu. Odöroubujte 2 örouby, kter˝mi jste doËasnÏ p¯ichytili spodnÌ dÌl komÌnku a tento dÌl spusùte dol˘. NynÌ je mont·û digesto¯e skonËena a m˘ûete zpÏt nasadit tukovÈ filtry. FiltraËnÌ verze: 4 dodan˝mi örouby upevnÏte teleskopickou Ë·st konstrukce k jiû zabudovanÈmu r·mu. PotrubÌ pro odtah vzduchu proch·zÌ st¯edem nosnÈ teleskopickÈ konstrukce a elektrickÈ vedenÌ proch·zÌ speci·lnÌm otvorem v r·mu (Obr. 7).Se¯iÔte v˝öku nosnÈ teleskopickÈ konstrukce 4 upevÚovacÌmi örouby C (Obr. 8). PoËÌtejte s tÌm, ûe v˝öka tÏlesa digesto¯e je 86 mm a vzd·lenost spodnÌ hrany digesto¯e od varnÈ desky musÌ b˝t nejmÈnÏ 650 mm (Obr. 9). Do nosnÈ teleskopickÈ konstrukce vloûte za¯ÌzenÌ pro odklon vzduchu (Obr. 14). P¯es otvor E (Obr. 14) nasaÔte na za¯ÌzenÌ pro odklon vzduchu n·trubek a potoËenÌm jej upevnÏte. K n·trubku upevnÏte pruûnÈ potrubÌ na odtah vzduchu (Obr. 15). VezmÏte hornÌ dÌl teleskopickÈho komÌnku (s kruhov˝mi pr˘duchy) a upevnÏte jej pomocÌ 2 öroub˘ k
nosnÈmu r·mu (Obr. 16). VezmÏte spodnÌ dÌl teleskopickÈho komÌnku, nasuÚte jej na hornÌ dÌl a doËasnÏ jej zafixujte 2 örouby ke konzolce hornÌho dÌlu (Obr. 11). TÏleso digesto¯e p¯iöroubujte k nosnÈmu teleskopickÈmu r·mu 4 dodan˝mi örouby (Obr. 17). P¯es otvor D namontujte n·trubek na tÏleso digesto¯e (Obr.17). K n·trubku potom p¯ipojte odtahovÈ potrubÌ. Nap·jecÌ kabel p¯Ìstroje p¯ipojte ke zdroji elektrickÈho proudu. Odöroubujte 2 örouby, kter˝mi jste doËasnÏ p¯ichytili spodnÌ dÌl komÌnku a tento dÌl spusùte dol˘. Nainstalujte uhlÌkov˝ filtr tak, aby jeho dva jaz˝Ëky dosedly do zhotoven˝ch otvor˘ a pootoËte jej nahoru (Obr. 18). V tomto okamûiku je instalace digesto¯e dokonËena a m˘ûete zpÏt nasadit tukovÈ filtry.
OVL¡D¡NÕ
--------------------------------------------------------
P¯Ìstroj je podle svÈ verze vybaven tÏmito ovladaËi:
OvladaËe na Obr. 19: TlaËÌtko A = zhasÌn·/rozsvÏcuje svÏtla TlaËÌtko B = zapÌn·/vypÌn· TIMER : jednÌm
stisknutÌm se aktivuje ËasovaË, a potom se po 5 minut·ch motor zastavÌ (z·roveÚ na displeji blik· ËÌslo navolenÈ rychlosti); ËasovaË z˘st·v· aktivnÌ p¯i zmÏnÏ rychlosti motoru. V p¯ÌpadÏ, ûe je motor zastaven a znovu spuötÏn ËasovaË se vypne.
Displej C =
- oznamuje zvolenou rychlost motoru (od 1 do 4).
- blikajÌcÌ ËÌslo oznamuje aktivaci ËasovaËe.
- oznamuje Filtr Alarm, kdyû svÌtÌ nebo blik· jeho st¯edov· Ë·rka.
TlaËÌtko D = ovl·d·nÌ motoru (spouötÌ se vûdy
naposledy zvolen· rychlost). OpÏtovn˝m stisknutÌm tlaËÌtka se rychlost postupnÏ mÏnÌ od 1 do 4. Pokud tlaËÌtko na 2 vte¯iny podrûÌte,motor se zastavÌ.
TlaËÌtko R = reset indikace zanesenÌ filtr˘
zachycujÌcÌch tuk a filtr˘ uhlÌkov˝ch. Pokud se objevÌ poplaön˝ sign·l filtr˘ (Filtr Alarm
- na displeji se rozsvÌtÌ st¯edov· Ë·rka), je nutnÈ vyËistit tukovÈ filtry (probÏhlo 30 hodin provozu); pokud st¯edov· Ë·rka blik·, je nutnÈ tukovÈ filtry vyËistit a uhlÌkovÈ filtry vymÏnit (probÏhlo 120 hodin provozu). PochopitelnÏ, pokud Vaöe digesto¯ neplnÌ filtraËnÌ funkci, ale pouze odtahovou a nem· uhlÌkovÈ filtry, staËÌ
vyËistit filtry zachycujÌcÌ tuk, aù uû kontrolka blik· nebo svÌtÌ. St¯edov· Ë·rka je vidÏt
teprve po vypnutÌ motoru a svÌtÌ 30 vte¯in, potom sama zhasne. PoËÌtadlo hodin
vynulujeme (reset) stisknutÌm tlaËÌtka a jeho drûenÌm dÈle neû 2 sekundy.
OvladaËe na Obr. 20: TlaËÌtko A = zhasÌn·/rozsvÏcuje svÏtla;
kaûd˝ch 30 hodin provozu kontrolka (S) indikuje, ûe se musÌ vyËistit zanesenÈ proti­tukovÈ filtry; vûdy po 120 hodin·ch provozu kontrolka (S) probleskov·nÌm indikuje, ûe je nutnÈ vyËistit tukovÈ filtry a vymÏnit uhlÌkov˝ filtr. Reset ËasovaËe: drûte tlaËÌtko A stisknutÈ dÈle neû 1 vte¯inu (dokud kontrolka (S) nezhasne).
TlaËÌtko B = zapÌn·/vypÌn·, 1. stupeÚ
rychlosti (zapnutÌ odpovÌd· rozsvÌcenÈ kontrolce); pokud tlaËÌtko p¯idrûÌte dÈle neû 1 vte¯inu motor se vypne.
TlaËÌtko C = 2. stupeÚ rychlosti (zapnutÌ
odpovÌd· rozsvÌcenÈ kontrolce); pokud tlaËÌtko stisknete 2 kr·t, aktivuje se "»ASOVA»" a motor se po 5 minut·ch zastavÌ (kontrolka probleskuje).
TlaËÌtko D = 3. stupeÚ rychlosti (zapnutÌ
odpovÌd· rozsvÌcenÈ kontrolce); pokud tlaËÌtko stisknete 2 kr·t, aktivuje se "»ASOVA»" a motor se po 5 minut·ch zastavÌ (kontrolka probleskuje).
TlaËÌtko E = 3. stupeÚ rychlosti (zapnutÌ
odpovÌd· rozsvÌcenÈ kontrolce); pokud tlaËÌtko stisknete 2 kr·t, aktivuje se "»ASOVA»" a motor se po 5 minut·ch zastavÌ (kontrolka probleskuje).
Zvl·ötnÌ pozornost je nutnÈ vÏnovat tukov˝m
filtr˘m:
- pokud jste zakoupili model s ovladaËem dle
Obr. 19: tukovÈ filtry se musÌ Ëistit zhruba vûdy po 30 hodin·ch provozu (rozsvÌtÌ se st¯edov· Ë·rka na displeji). VyjmÏte tukovÈ filtry a ruËnÏ nebo v myËce na n·dobÌ je umyjte v sapon·tovÈm p¯Ìpravku. Filtry vkl·dejte zpÏt do za¯ÌzenÌ suchÈ. Ihned po vloûenÌ Ëist˝ch filtr˘ p¯idrûte tlaËÌtko (R) RESET stisknutÈ dÈle neû 2 sekundy, aby jste vynulovali ËasovaË. VÌce informacÌ viz. OvladaËe na Obr. 19 v Ë·sti UPOZORNÃNÕ.
-pokud jste zakoupili model s ovladaËem dle Obr. 20: tukovÈ filtry se musÌ Ëistit zhruba vûdy po 30 hodin·ch provozu (rozsvÌtÌ se kontrolka Obr. 20S). Ihned po vloûenÌ Ëist˝ch filtr˘ p¯idrûte tlaËÌtko osvÏtlenÌ (R) RESET
stisknutÈ dÈle neû 1 sekundu (Obr. 20A) dokud kontrolka (S) nezhasne. VÌce informacÌ viz. OvladaËe na Obr. 20 v Ë·sti UPOZORNÃNÕ.
V˝mÏna uhlÌkov˝ch filtr˘:
Pokud p¯Ìstroj pouûÌv·te jako filtraËnÌ, je nutnÈ mÏnit uhlÌkov˝ filtr. ZatlaËte dovnit¯ na z·padku filtru a pootoËte filtrem smÏrem dol˘ dokud se 2 jaz˝Ëky neuvolnÌ z otvor˘ (Obr.18). Pokud jste zakoupili model s ovladaËem dle Obr. 20, filtr se mÏnÌ jakmile zaËne probleskovat kontrolka na tlaËÌtku osvÏtlenÌ (Obr. 20S) (vûdy po 120 provoznÌch hodin·ch).
OsvÏtlenÌ:
OtoËte krouûkem halogenovÈ û·rovky proti smÏru hodinov˝ch ruËiËek (Obr. 21), tÌm û·rovku uvolnÌte. é·rovku vymÏÚujte vûdy za stejn˝ typ.
123
9
10 11
4
5
A
86
min 65cm
E
14
6
12
D
13
7
8
15
B
C
A
B
C
