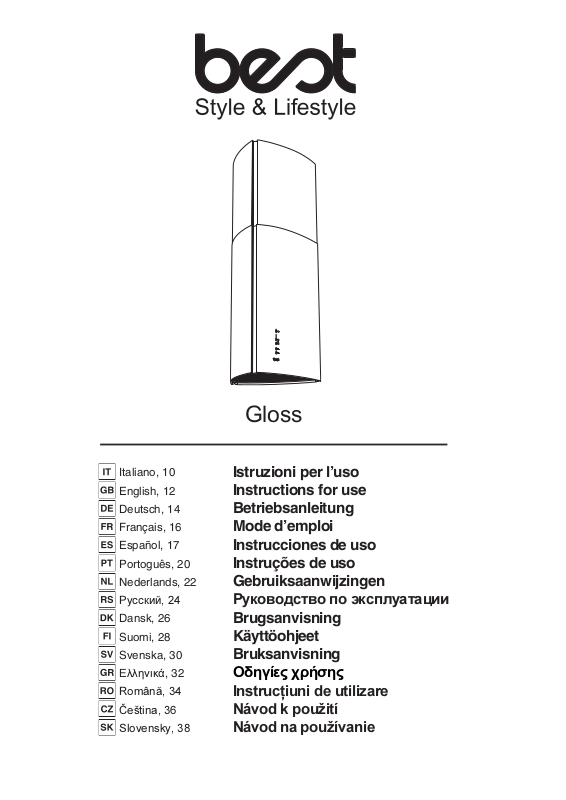

Gloss

Italiano, 10 English, 12 Deutsch, 14 Français, 16 Español, 17 Portoguês, 20 Nederlands, 22

Русский, 24

Dansk, 26 Suomi, 28 Svenska, 30 ЕллзнйкЬ, 32

Română, 34 Čeština, 36 Slovensky, 38

Istruzioni per l’uso Instructions for use Betriebsanleitung Mode d’emploi Instrucciones de uso Instruções de uso Gebruiksaanwijzingen

Руководство по эксплуатации

Brugsanvisning Käyttöohjeet Bruksanvisning

ПдзгЯет чсЮузт

Instrucţiuni de utilizare Návod k použití Návod na používanie

ø 15cm

ø 12.5cm

4.8x38mm

3.9x9.5mm

3.9x6mm

L = 65 cm

min.

Ø 8 mm

MIN 495 mm

MAX 845 mm

MIN 585 mm MAX 845 mm

335 mm

650 mm

900 mm

3.9 x 9.5 mm

MIN 585 mm

MAX 845 mm

MIN 495 mm

MAX 845 mm

4.8 x 38 mm

3.9 x 9.5 mm

3.9 x 16 mm

Italiano

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato.

Utilizzare dei guanti nelle operazioni di installazione

e di manutenzione.

SCARICO DELL’ARIA

(Per le versioni aspiranti)

! Predisporre il foro ed il condotto di scarico dell’aria

(diametro 150mm).

! Usare un condotto lungo il minimo indispensabile. ! Usare un condotto con minor numero di curve possibile

(angolo massimo della curva: 90°).

! Evitare cambiamenti drastici di sezione del condotto. ! Usare un condotto con l’interno piu’ liscio possibile. ! Il materiale del condotto deve essere approvato

normativamente.

! Non collegare la cappa a condotti di scarico dei fumi

prodotti da combustione (caldaie, caminetti, stufe, ecc).

! Per lo scarico dell'aria da evacuare rispettare le

prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata attraverso una cavità del muro a meno che tale cavità non sia destinata a questo scopo.

! Attrezzare il locale con delle prese d’aria per evitare

che la cappa crei una pressione negativa nella stanza (che non deve superare i 0,04 mbar); infatti se la cappa è usata contemporaneamente ad apparecchi non elettrici (stufe a gas, ad olio, a carbone, ecc) ci puo’ essere il risucchio dei gas di scarico della fonte di calore.

FILTRANTE O ASPIRANTE ?

La cappa puo’ essere in versione aspirante o in versione filtrante. Decidere sin dall’inizio il tipo di installazione. Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).

Versione aspirante

La cappa depura l’aria e la espelle all’esterno attraverso un condotto di scarico (diametro 150 mm).

Versione filtrante

COMANDI

A) Spegne le LUCI. B) Accende le LUCI. C) Decrementa la

velocità del motore fino ad arrivare alla minima. Se premuto per 2" viene spento il motore.

D) Aziona il motore

(richiamando l’ultima velocità utilizzata) ed incrementa la velocità fino ad arrivare alla massima.

E) RESET ALLARME

FILTRI / TIMER: premendo il tasto durante la visualizzazione dell’allarme filtri (a motore spento) azzera il conteggio delle ore. Premendo il tasto durante il funzionamento del motore, si attiva il TIMER, per cui la cappa si spegne automaticamente dopo 5 minuti.

L1) I 4 led VERDI segnalano la velocità in esecuzione. L2) Quando il LED è rosso (a motore spento) indica

l’ALLARME FILTRI. Quando il LED è verde (lampeggiante) indica che è stato azionato il TIMER tramite il tasto E.

ALLARME FILTRI:

Dopo 30h di funzionamento, il led L2 diviene ROSSO; indica che devono essere puliti i filtri antigrasso. Dopo 120h di funzionamento, il led L2 diviene ROSSO e lampeggiante; indica che devono essere puliti i filtri antigrasso e sostituiti i filtri carbone. Una volta puliti i filtri antigrasso (e/o sostituiti i filtri carbone), per far riparitre il conteggio delle ore (RESET) premere il tasto E durante la visualizzazione dell’allarme filtri.

OFF/+

OFF/-

OFF

MANUTENZIONE

! Prima di pulire o fare manutenzione togliere la tensio-

ne.

La cappa depura l’aria e la re-immette pulita nella stanza. Per questa versione è necessario: 1 deflettore aria, 1 riduzione, 1 filtro al carbone. Il tubo superiore deve avere le asole di evacuazione aria posizionate nella parte alta.

Pulizia della cappa

QUANDO PULIRE: pulire almeno ogni 2 mesi per evitare rischi di incendio. PULIZIA ESTERNA: usare un panno inumidito con acqua tiepida e detersivo neutro (per le cappe verniciate); usare prodotti specifici per cappe in acciao, rame o ottone. PULIZIA INTERNA: usare un panno (o un pennello) imbevuto di alcool etilico denaturato.

COSA NON FARE: non usare prodotti abrasivi o corrosivi (esempio spugne metalliche, spazzole troppo dure, detergenti molto aggressivi, ecc.)

Pulizia dei filtri antigrasso

QUANDO PULIRE: pulire almeno ogni 2 mesi per evitare rischi di incendio. COME TOGLIERE I FILTRI: in corrispondenza della maniglia spingere il fermo verso il retro e tirare il filtro verso il basso. COME PULIRE I FILTRI: lavare con detersivo neutro a mano o in lavastoviglie. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compromette in nessun modo la funzionalità dei filtri.

Sostituzione del filtro carbone (P)

(Solo per la cappa filtrante) QUANDO SOSTITUIRE: sostituire almeno ogni 6 mesi. COME TOGLIERLO: nel caso d'uso dell'apparecchio in versione filtrante, sarà necessario sostituire il filtro al carbone: per disinserirlo tirare il fermo verso l'esterno e ruotare il filtro verso il basso.

Sostituzione LED

- Sostituire con LED dello stesso tipo.

ANOMALIE DI FUNZIONAMENTO

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controlli:

• Se la cappa non funziona: Verificare che:

- non c’è interruzione di corrente.

- è stata selezionata una velocità.

• Se la cappa ha un rendimento scarso: Verificare che:

- La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.

- La cucina è sufficientemente areata per permettere una presa d’aria.

- Il filtro carbone non è consumato (cappa in versione filtrante).

• Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

- non c’è interruzione di corrente.

- il dispositivo di interruzione omnipolare non è scattato.

Componenti non in dotazione con il prodotto

English

! The appliance must be installed by a qualified person in compliance with the instructions provided.

Wear gloves when carrying out installation and

maintenance operations.

AIR VENT

(for ducting versions)

! Prepare the hole and the air vent duct (150 mm

diameter).

! Use a duct of the minimum indispensible length. ! Use a duct with as few elbows as possible (maximum

elbow angle: 90°).

! Avoid drastic changes in the duct cross-section. ! Use a duct with an as smooth as possible inside. ! The duct must be made of certified material. ! Do not connect the hood to smoke exhaust ducts for

the products of combustion (boilers, fireplaces, stoves, etc).

! For the air vents comply with the provisions laid down

by the competent authorities. In addition, the air must not be evacuated through a hole in the wall unless specifically intended for this purpose.

! Fit air intakes in the room to prevent the hood from

creating a negative pressure in the room (which must not exceed 0.04 mbar); if the hood is used at the same time as non-electrical equipment (gas-, oil- and charcoal-fired stoves, etc.) the exhaust gas may be sucked in by the heat source.

FILTERING OR DUCTING VERSION ?

The hood may be in filtering or in ducting version. Decide from the outset which type is to be installed. For better efficiency, we recommend installing the hood in the ducting version (if possible).

Ducting version

CONTROLS

A) Turns the LIGHTS off B) Turns the LIGHTS on. C) Decreases speed down

to minimum speed. If pressed for 2" the motor is turned off. D) Activates the motor (calling the last speed used) and increases the speed until reaching maximum. E) FILTER ALARM/TIMER RESET: when pressing the key during display of the filter alarm (motor off) it resets the hour counter. When pressing the key when the motor is running, the TIMER is activated and the hood will automatically be switched off after 5 minutes. L1) The 4 green LEDs indicate the running speed. L2) When the LED is red (motor off) it indicates the FILTER ALARM. When the LED is green (flashing) it indicates that the TIMER has been activated with the key E.

FILTER ALARM: After 30h of operation, the LED L2 turns RED. It indicates that the grease filters need to be cleaned. After 120h of operation, the LED L2 turns RED and flashes; It indicates that the grease filters need to be cleaned and the charcoal filters replaced. After cleaning the grease filters (and/or replacing the charcoal filters), restart the hour counter (RESET) by pressing the key E during display of the filter alarm.

OFF/+

OFF/-

OFF

The hood purifies the air and evacuates it to the outside through an exhaust duct (diameter 150 mm).

Filtering version

The hood purifies the air and recycles the clean air back into the room. For this version, the following are required: 1 air baffle, 1 reducer, 1 charcoal filter. The upper flue air evacuation slots must be positioned at the top.

MAINTENANCE

! Before cleaning or maintenance cut the power.

Cleaning the hood

WHEN TO CLEAN IT: clean it at least every 2 months to prevent the risk of fire. EXTERNAL CLEANING: use a cloth moistened in lukewarm water and neutral detergent (for painted hoods); use specific products for steel, copper or brass hoods. INTERNAL CLEANING: use a cloth (or brush) soaked in denatured ethyl alcohol. WHAT NOT TO DO: do not use abrasive or corrosive products (e.g. metal sponges, brushes, too hard brushes, very aggressive detergents, etc.)
