Istruzioni per l’uso
Instructions for use
Betriebsanleitung
Mode d’emploi
Instrucciones de uso
Instruções de uso
Gebruiksaanwijzingen

Руководство по эксплуатации

Brugsanvisning
Käyttöohjeet
Bruksanvisning

ПдзгЯет чсЮузт

Instrucţiuni de utilizare
Návod k použití
Návod na používanie

2x

1x

1x

4x

M5x58 mm.

M4x10mm.

2x

4,8x38mm.

4x

2x

10x

3,9x9,5 mm.

4x

1x

1x1x

Ø150mm.

1x

1x

1x

Ø125mm.

2x

3,9x9,5mm.

550 mm
650 mm

!

1

2

3

4

4x

*550 mm.
**650 mm.

1x

5

2x

Ø8 mm.
M5x58mm.

2x

7A

6

7

7B

4,2x15 mm

7C

4,2x15 mm

7D

7G

7E

7F

8

x2

9

M4x10 mm.

MIN 350 mm.
MAX 450mm.

10

13

11

x

12

z y

14

ASC

CONTROL

x

y

z

15

X2

ASC

CONTROL

16

19

1x

17

18

1x

0 mm

2x

4,8x38mm.

Ø15cm.

20

12,5 cm.

21

22

23

3,9X9,5 mm.

24

Italiano

! L’installazione va effettuata secondo queste istruzioni e
da personale professionalmente qualificato.

Se il cavo di alimentazione è danneggiato, esso deve
essere sostituito dal costruttore o dal suo servizio
assistenza tecnica o comunque da una persona con
qualifica similare, in modo da prevenire ogni rischio.

Utilizzare dei guanti e degli occhiali nelle operazioni
di installazione e di manutenzione.

!

SCARICO DELL’ARIA

(Per le versioni aspiranti)
! Predisporre il foro ed il condotto di scarico dell’aria

(diametro 150mm).

! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile

(angolo massimo della curva: 90°).

! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l’interno piu’ liscio possibile.
! Il materiale del condotto deve essere approvato

normativamente.

! Non collegare la cappa a condotti di scarico dei fumi

prodotti da combustione (caldaie, caminetti, stufe, ecc).

! Per lo scarico dell'aria da evacuare rispettare le

prescrizioni delle autorità competenti.
Inoltre l'aria da scaricare non deve essere eliminata
attraverso una cavità del muro a meno che tale cavità
non sia destinata a questo scopo.

! Attrezzare il locale con delle prese d’aria per evitare che

la cappa crei una pressione negativa nella stanza (che
non deve superare i 0,04 mbar); infatti se la cappa è
usata contemporaneamente ad apparecchi non elettrici
(stufe a gas, ad olio, a carbone, ecc) ci puo’ essere il
risucchio dei gas di scarico della fonte di calore.

! Per l’installazione con foro di scarico a parete, si

consiglia di predisporre l’alimentazione nella zona
indicata con sulla dima di foratura.

FILTRANTE O ASPIRANTE ?

La cappa puo’ essere in versione aspirante o in versione
filtrante.
Decidere sin dall’inizio il tipo di installazione.
Per una maggiore efficienza, consigliamo di installare la
cappa in versione aspirante (se possibile).

Versione aspirante

La cappa depura l’aria e la espelle all’esterno attraverso
un condotto o foro di scarico (diametro 150 mm).

Versione filtrante

La cappa depura l’aria e la re-immette pulita nella stanza.
Per questa versione è necessaria la riduzione Ø125, il deflettore
con il raccordo ed il filtro a carbone. Il tubo superiore deve avere
le asole di evacuazione aria posizionate nella parte alta.

Solo per le cappe dotate di comando elettronico: la 4^
velocità (intensiva) viene automaticamente abbassata alla
3^ velocità dopo 5’ di funzionamento, per ottimizzare i
consumi energetici.

- Se la cappa viene dimenticata accesa (luci e/o motore)
dopo 10 ore in assenza di comandi da parte dell’utente,
automaticamente viene riportata nella condizione di OFF
con tutti i servizi spenti.

- Ogni volta che viene impostato un comando da tastiera
o da radiocomando (opzionale), il Buzzer emette un “beep”.

- In caso di interruzione di alimentazione elettrica durante
il funzionamento della cappa, in caso di ripristino la cappa
rimane nella condizione OFF, quindi il motore deve es­sere riattivato manualmente.

COMANDI

PU5: ON/OFF

Funzione “AUTOMATICO”

PU4: ON Motore 3ª velocità.

Al secondo tocco 4ª velocità.

PU3: ON Motore 2ª velocità

PU2: ON/OFF Motore 1ª velocità

*PU1: ON/OFF Luci

- Buzzer
Ad ogni pressione del tasto, il comando emette un “beep”.

- Funzione AUTOMATICO (Sensore)

Una volta premuto il tasto PU5, la velocità del motore è
impostata automaticamente dal sensore ed è visualizzata dal
corrispondente led (luce fissa). Ad ogni cambiamento di
velocità in automatico, il led di PU5 lampeggia per 5 secondi.
Durante il funzionamento in automatico è possibile variare
comunque la velocità del motore utilizzando i tasti
corrispondenti. Quando è attiva la funzione, premendo il tasto

PU5 si spegne/accende il motore.
Impostazione della sensibilità del sensore

A motore spento e con la funzione AUTOMATICO disattivata,
premere contemporaneamente i tasti PU1 e PU5 per 3 secondi.
Il led di PU2 (sensibilità minima) o di PU3 (sensibilità media)
o di PU4 (sensibilità massima), indicano lampeggiando il
livello di sensibilità corrente.

Selezionare il livello di sensibilità desiderata:
PU2: sensibilità minima
PU3: sensibilità media
PU4: sensibilità massima
Premere il tasto PU5 per memorizzare la scelta.

- Allarme filtri:

Dopo 30 ore di funzionamento del motore si attiva l’allarme
filtri antigrasso (tutti i led si accendono). L’allarme si attiva a
motore spento e rimane visibile per 30 secondi.

TASTO
LED

Per disattivare l’allarme premere uno dei tasti per 2 secondi
durante la visualizzazione dell’allarme.
Dopo 120 ore di funzionamento del motore si attiva l’allarme
filtri carbone (
L’allarme si attiva a motore spento e rimane visibile per 30
secondi.
Per disattivare l’allarme premere uno dei tasti per 2 secondi
durante la visualizzazione dell’allarme.

tutti i led lampeggiano).

MANUTENZIONE

! Prima di pulire o fare manutenzione togliere la tensione.

! L’inosservanza delle norme di pulizia dell’apparecchio e

della sostituzione dei filtri, comporta rischi di incendi.
Attenersi alle istruzioni suggerite.

Se la luce LED è danneggiata, deve essere sostituito dal
costruttore o dal suo servizio assistenza o da persone simil­mente qualificate, al fine di evitare un pericolo.

ANOMALIE DI FUNZIONAMENTO

Se qualcosa non sembra funzionare, prima di chiamare il
Servizio Assistenza effettuare i seguenti semplici controlli:

•

Se la cappa non funziona, verificare che:

- non ci sia interruzione d’alimentazione elettrica.

- sia stata selezionata una velocità.

• Se la cappa ha un rendimento scarso, verificare che:

Pulizia della cappa

QUANDO PULIRE: frequentemente sia esternamente che
internamente.
PULIZIA ESTERNA: usare un panno inumidito con
detersivo liquido neutro. Per le cappe in acciaio inox, rame,
ottone utilizzare prodotti specifici.
PULIZIA INTERNA: usare un panno inumidito con detersivo
liquido neutro.
COSA NON FARE: non usare alcool o prodotti abrasivi o
corrosivi (esempio spugne metalliche, spazzole troppo
dure, detergenti molto aggressivi, ecc.)

Pulizia dei filtri antigrasso

COME TOGLIERE I FILTRI: spingere la maniglietta verso il
basso e tirare il filtro verso l’esterno della cappa.
QUANDO PULIRE: pulire almeno ogni mese o quando il
sistema di “allarme filtri” indica la necessità.
COME PULIRE I FILTRI: lavare con detersivo neutro a
mano o in lavastoviglie. Nel caso di lavaggio in
lavastoviglie, un eventuale scolorimento non compromette
in nessun modo la funzionalità dei filtri.

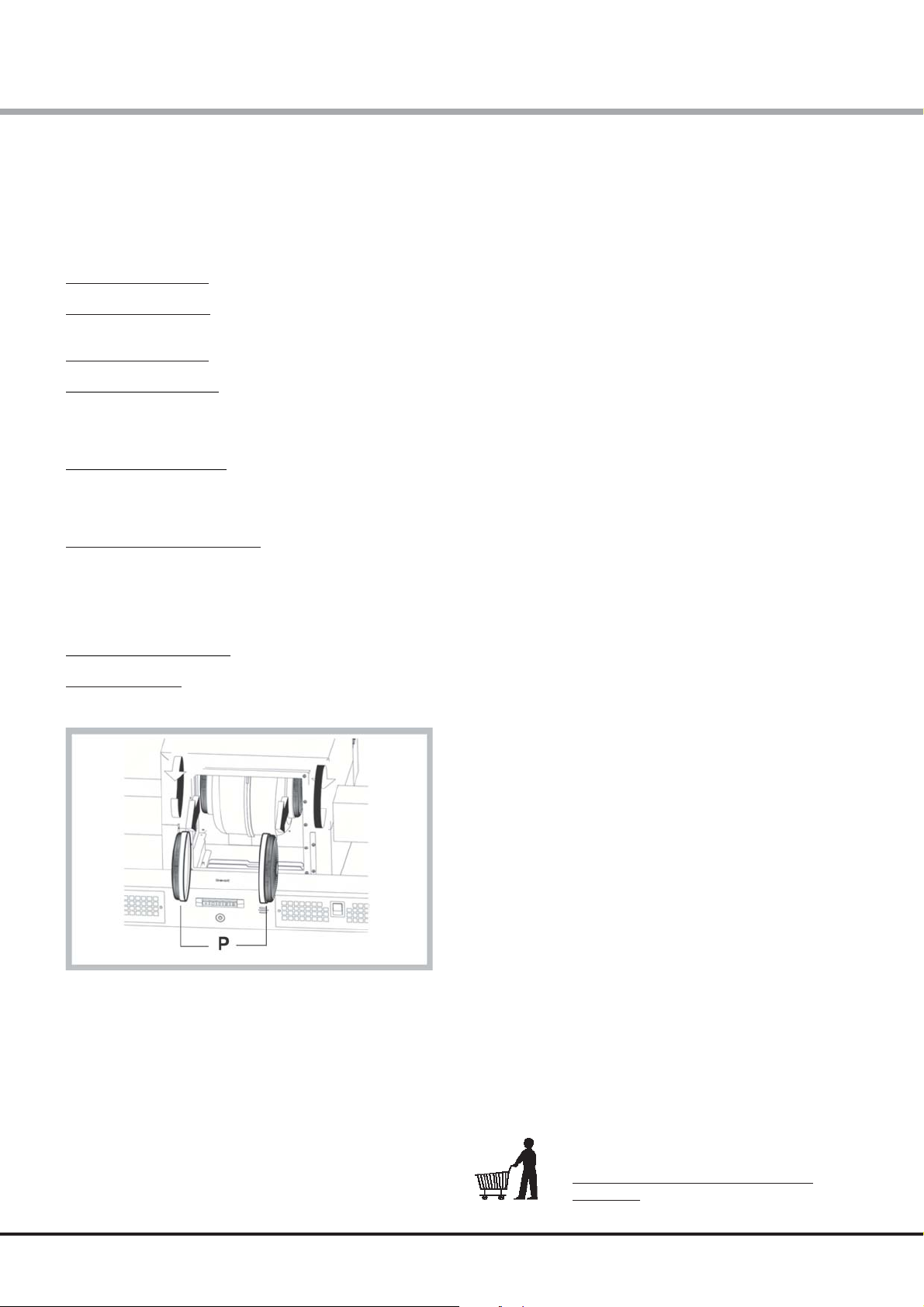

Sostituzione del filtro carbone (P)

(Solo per la cappa filtrante)
Nel caso d'uso dell'apparecchio in versione filtrante, sarà
necessario sostituire il filtro al carbone.
QUANDO SOSTITUIRE: almeno ogni 6 mesi e comunque
in base alla saturazione dello stesso.
COME TOGLIERLO: rimuovere il filtro carbone dal
convogliatore ruotandolo in senso orario e sfilandolo
perpendicolarmente.

- La velocità motore selezionata sia sufficiente per la
quantità di fumo e di vapori liberata dalla cottura dei cibi.

- La cucina sia sufficientemente areata per permettere un
corretto ricambio d’aria.

- Il filtro carbone non sia saturo (cappa in versione
filtrante).

• Se la cappa si è spenta nel corso del normale
funzionamento, verificare che:

- non ci sia interruzione d’alimentazione elettrica.

- il dispositivo di interruzione omnipolare non sia scattato.

= Componenti NON in dotazione con il prodotto

English

! The appliance must be installed by a qualified person in
compliance with the instructions provided.

If the supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualified
persons in order to avoid a hazard.

Wear gloves and goggles when carrying out

!

installation and maintenance operations.

AIR VENT

(for ducting versions)
! Prepare the hole and the air vent duct (150 mm

diameter).

! Use a duct of the minimum indispensible length.
! Use a duct with as few elbows as possible (maximum

elbow angle: 90°).

! Avoid drastic changes in the duct cross-section.
! Use a duct with an as smooth as possible inside.
! The duct must be made of certified material.
! Do not connect the hood to smoke exhaust ducts for the

products of combustion (boilers, fireplaces, stoves, etc).

! For the air vents comply with the provisions laid down by

the competent authorities.
In addition, the air must not be evacuated through a hole
in the wall unless specifically intended for this purpose.

! Fit air intakes in the room to prevent the hood from

creating a negative pressure in the room (which must not
exceed 0.04 mbar); if the hood is used at the same time
as non-electrical equipment (gas-, oil- and charcoal-fired
stoves, etc.) the exhaust gas may be sucked in by the
heat source.

! For installation with a wall vent hole, power should be

provided in the area indicated by
template

on the drilling

FILTERING OR DUCTING VERSION ?

The hood may be in filtering or in ducting version. Decide
from the outset which type is to be installed.
For better efficiency, we recommend installing the hood in
the ducting version (if possible).

Ducting version

The hood purifies the air and evacuates it to the outside
through an exhaust duct or hole (diameter 150 mm).

Filtering version

The hood purifies the air and recycles the clean air back
into the room. For this version, the following isrequired: 2
charcoal filter, 1 reducer and 1 air buffle. The upper flue air
evacuation slots must be positioned at the top.

Only for hoods equipped with electronic control:
The 4th speed (intensive) is automatically lowered to 3rd
speed after 5 minutes of operation to optimise energy
consumption.

- If the hood is left on (lights and/or motor), after 10 hours in
the absence of commands from the user, it will
automatically switch to OFF condition with all services
switched off.

- The Buzzer emits a “beep” each time that a command is
set from the keyboard or remote control (optional).

- In the event of interruption of power during the hood, if you
restore the hood in the OFF state, then the engine must be
reactivate manually.

CONTROLS

Speed display
PU5: ON/OFF SENSOR

rd

PU4: ON Motor 3
The second touch motor

4nd speed.

PU3: ON Motor 2nd speed

PU2: ON/OFF Motor 1st speed

*PU1: ON/OFF Lights

Buzzer:

Each time the key is pressed, a beep is sounded.

- AUTOMA TIC function (Sensor)

Once the PU5 key is pressed, the speed of the motor is
automatically set by the sensor and is displayed by the
corresponding LED (fixed light). For each automatic
change of speed, the LED of PU5 blinks for 5 seconds.
During automatic operation it is in any case possible to
vary the speed of the motor by using the corresponding
buttons. When the function is active, pressing the PU5 key
turns the motor on/off.

Setting of the sensor sensitivity

With the motor stopped, and the automatic function
deactivated, press both the PU1 and PU5 keys
simultaneously for 3 seconds.
The LED of PU2 (minimum sensitivity) or of PU3 (medium
sensitivity) or of PU4 (maximum sensitivity) indicate by
blinking the current level of sensitivity.

Select the desired level of sensitivity:
PU2: minimum sensitivity
PU3: medium sensitivity
PU4: maximum sensitivity
Press the PU5 key to save the choice.

- Filter alarm:

After 30 hours of motor operation, the grease filter alarm is
activated (all the LEDs come on). The alarm is activated when
the motor is off and remains displayed for 30". To deactivate
the alarm, press one of the keys for 2" during alarm display.
After 120 hours of motor operation, the charcoal filter alarm is
activated (all the LEDs blink). The alarm is activated when the
motor is off and remains displayed for 30". To deactivate the
alarm, press one of the keys for 2" during alarm display.

speed.

KEY
LED
