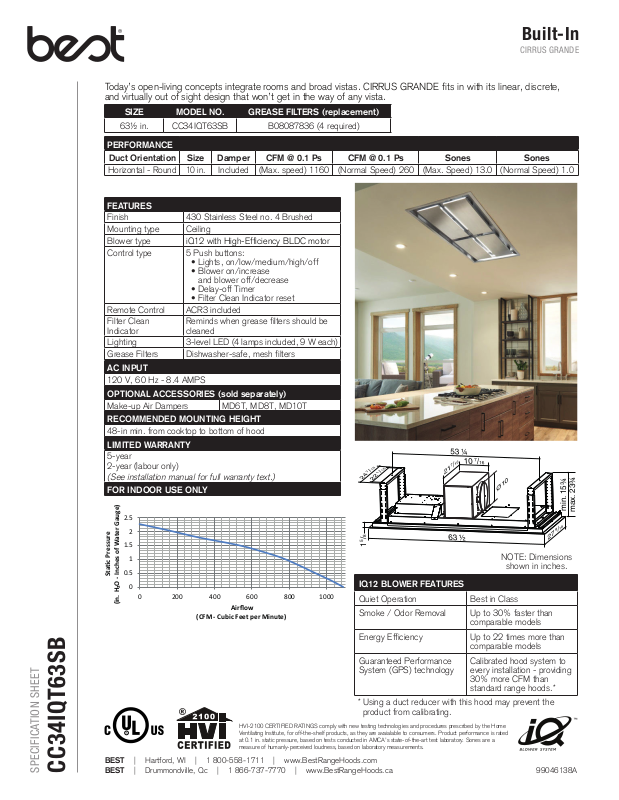

Best CC34IQT63SB Specifications

Built-In
CIRRUS GRANDE
Today’s open-living concepts integrate rooms and broad vistas. CIRRUS GRANDE fits in with its linear, discrete, and virtually out of sight design that won’t get in the way of any vista.
63½ in. CC34IQT63SB B08087836 (4 required)
PERFORMANCE
Duct Orientation Size Damper CFM @ 0.1 Ps CFM @ 0.1 Ps Sones Sones
Horizontal - Round
FEATURES
Finish 430 Stainless Steel no. 4 Brushed Mounting type Ceiling Blower type iQ12 with High-Efficiency BLDC motor Control type 5 Push buttons:
Remote Control ACR3 included Filter Clean
Indicator Lighting 3-level LED (4 lamps included, 9 W each) Grease Filters Dishwasher-safe, mesh filters
AC INPUT
120 V, 60 Hz - 8.4 AMPS
OPTIONAL ACCESSORIES (sold separately)
Make-up Air Dampers MD6T, MD8T, MD10T
RECOMMENDED MOUNTING HEIGHT
48-in min. from cooktop to bottom of hood
LIMITED WARRANTY
5-year 2-year (labour only)
(See installation manual for full warranty text.)
FOR INDOOR USE ONLY
10 in.
Included (Max. speed) 1160 (Normal Speed) 260 (Max. Speed) 13.0 (Normal Speed) 1.0
• Lights, on/low/medium/high/off
• Blower on/increase and blower off/decrease
• Delay-off Timer
• Filter Clean Indicator reset
Reminds when grease filters should be cleaned
2.5
2
1.5
1
0.5
Stac Pre ssure
0
0 200 400 600 800 1000
(in. H₂O - Inches of Water Gauge)
SPECIFICATION SHEET
CC34IQT63SB
BEST | Hartford, WI | 1 800-558-1711 | www.BestRangeHoods.com BEST | Drummondville, Qc | 1 866-737-7770 | www.BestRangeHoods.ca
(CFM - Cubic Feet per Minute)
Airflow
HVI-2100 CERTIFIED RATINGS comply with new testing technologies and procedures prescribed by the Home Ventilating Institute, for off-the-shelf products, as they are avaialable to consumers. Product performance is rated at 0.1 in. static pressure, based on tests conducted in AMCA’s state-of-the-art test laboratory. Sones are a measure of humanly-perceived loudness, based on laboratory measurements.
/8
5
1
NOTE: Dimensions
shown in inches.
IQ12 BLOWER FEATURES
Quiet Operation Best in Class Smoke / Odor Removal Up to 30% faster than
comparable models
Energy Efficiency Up to 22 times more than
comparable models
Guaranteed Performance System (GPS) technology
Calibrated hood system to every installation - providing 30% more CFM than standard range hoods.*
* Using a duct reducer with this hood may prevent the product from calibrating.
99046138A
min. 15¾
max. 23¾
Encastrée
CIRRUS GRANDE
Avec les concepts décos à aire ouverte d’aujourd’hui, CIRRUS GRANDE se fondra parfaitement dans le décor grâce à son design linéaire, discret et pratiquement invisible. Elle ne fera pas obstacle au style épuré de votre espace de vie.
LARGEUR No DE MODÈLE FILTRES À GRAISSES (remplacement)
63½ po CC34IQT63SB B08087836 (4 requis)
PERFORMANCE
Orientation du conduit Format Volet pi³/min @ 0,1 Ps pi³/min @ 0,1 Ps Sones Sones
Horizontal - Rond
CARACTÉRISTIQUES
Fini Acier inoxydable 430 nº 4 brossé Type d’installation Au plafond Type de ventilateur Type de commande 5 boutons-poussoirs :
Indicateur d’entretien des filtres
Éclairage DEL à 3 niveaux (4 lampes incluses, 9 W
Filtres à graisses Métalliques, lavables au lave-vaisselle
ALIMENTATION CA
120 V, 60 Hz - 8,4 A
ACCESSOIRES OPTIONNELS (vendus séparément)
Dispositifs d’apport d’air MD6T, MD8T, MD10T
HAUTEUR D’INSTALLATION RECOMMANDÉE
48 po min. de la surface de cuisson au bas de la hotte
GARANTIE LIMITÉE
5 ans 2 ans (main-d’œuvre)
(Voir le manuel d’installation pour le texte complet de la garantie.)
POUR UTILISATION À L’INTÉRIEUR SEULEMENT
10 po
Inclus (Vit. max.) 1160 (Vitesse normale) 260 (Vit. max.) 13,0 (Vitesse normale) 1,0
iQ12 avec moteur BLDC à haute efficacité
• Éclairage allumé/bas/moyen/élevé/éteint
• Ventilateur activé/augmente la vitesse et ventilateur désactivé/diminue la vitesse
• Minuterie d’arrêt différé
• Mise à zéro indicateur entretien des filtres Indique lorsque les filtres à graisses
doivent être nettoyés
chacune)
2,5
2
1,5
1
0,5
Pression saque
0
(po H₂O - Pouces d’eau)
0 200 400 600 800 1000
FICHE TECHNIQUE
CC34IQT63SB
BEST | Hartford, WI | 1 800 558-1711 | www.BestRangeHoods.com BEST | Drummondville, Qc | 1 866 737-7770 | www.BestRangeHoods.ca
Débit de l’air
L’HOMOLOGATION HVI-2100 est conforme aux nouvelles techniques et procédures d’essai prescrites par le Home Ventilating Institute pour les produits d’emploi courant, dès leur disponibilité pour les consommateurs. Le rendement du produit est évalué à une pression statique de 0,1 po, d’après les tests effectués dans le laboratoire d’essai ultra-perfectionné de l’AMCA. Le sone est une mesure de la perception humaine de la puissance sonore, d’après des mesures effectuées en laboratoire.
(pi³/min - Pieds cubes par minute)
/8
5
1
NOTE : Les dimensions
indiquées sont en pouces.
CARACTÉRISTIQUES DU VENTILATEUR IQ12
Fonctionnement silencieux Le meilleur de sa catégorie Évacuation des odeurs et
de la fumée
Jusqu’à 30% plus rapide que les modèles comparables
Efficacité énergétique Jusqu’à 22 fois plus efficace
que les modèles comparables
Technologie Guaranteed Performance System (GPS)
Calibre la hotte pour atteindre un débit jusqu’à 30 % plus élevé que les hottes de cuisinière courantes.*
* L’utilisation d’un réducteur de conduit avec cette hotte pourrait nuire à la calibration.
min. 15¾
max. 23¾
