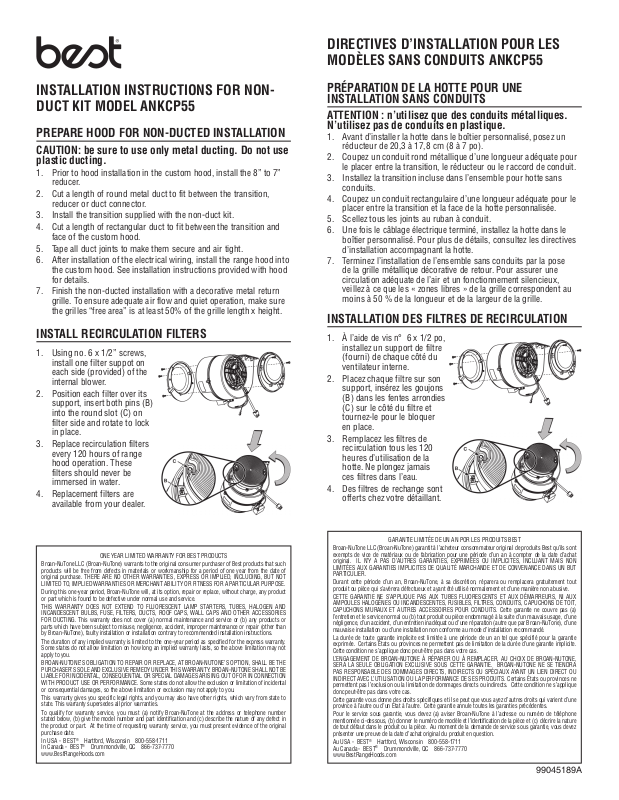

INSTALLATION INSTRUCTIONS FOR NON­DUCT KIT MODEL ANKCP55

PREPARE HOOD FOR NON-DUCTED INSTALLATION

CAUTION: be sure to use only metal ducting. Do not use
plastic ducting.

1. Prior to hood installation in the custom hood, install the 8” to 7”
reducer.

2. Cut a length of round metal duct to fit between the transition,
reducer or duct connector.

3. Install the transition supplied with the non-duct kit.

4. Cut a length of rectangular duct to fit between the transition and
face of the custom hood.

5. Tape all duct joints to make them secure and air tight.

6. After installation of the electrical wiring, install the range hood into
the custom hood. See installation instructions provided with hood
for details.

7. Finish the non-ducted installation with a decorative metal return
grille. To ensure adequate air flow and quiet operation, make sure
the grilles “free area” is at least 50% of the grille length x height.

INSTALL RECIRCULATION FILTERS

1. Using no. 6 x 1/2” screws,
install one filter suppot on
each side (provided) of the
internal blower.

2. Position each filter over its
support, insert both pins (B)
into the round slot (C) on
filter side and rotate to lock
in place.

3. Replace recirculation filters
every 120 hours of range
hood operation. These
filters should never be
immersed in water.

4. Replacement filters are
available from your dealer.

PRÉPARATION DE LA HOTTE POUR UNE
INSTALLATION SANS CONDUITS

ATTENTION : n’utilisez que des conduits métalliques.
N’utilisez pas de conduits en plastique.

1. Avant d’installer la hotte dans le boîtier personnalisé, posez un
réducteur de 20,3 à 17,8 cm (8 à 7 po).

2. Coupez un conduit rond métallique d’une longueur adéquate pour
le placer entre la transition, le réducteur ou le raccord de conduit.

3. Installez la transition incluse dans l’ensemble pour hotte sans
conduits.

4. Coupez un conduit rectangulaire d’une longueur adéquate pour le
placer entre la transition et la face de la hotte personnalisée.

5. Scellez tous les joints au ruban à conduit.

6. Une fois le câblage électrique terminé, installez la hotte dans le
boîtier personnalisé. Pour plus de détails, consultez les directives
d’installation accompagnant la hotte.

7. Terminez l’installation de l’ensemble sans conduits par la pose
de la grille métallique décorative de retour. Pour assurer une
circulation adéquate de l’air et un fonctionnement silencieux,
veillez à ce que les « zones libres » de la grille correspondent au
moins à 50 % de la longueur et de la largeur de la grille.

INSTALLATION DES FILTRES DE RECIRCULATION

1. À l’aide de vis n° 6 x 1/2 po,
installez un support de filtre
(fourni) de chaque côté du
ventilateur interne.

2. Placez chaque filtre sur son
support, insérez les goujons
(B) dans les fentes arrondies
(C) sur le côté du filtre et
tournez-le pour le bloquer
en place.

3. Remplacez les filtres de
recirculation tous les 120
heures d’utilisation de la
hotte. Ne plongez jamais
ces filtres dans l’eau.

4. Des filtres de rechange sont
offerts chez votre détaillant.

Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Best products that such
products will be free from defects in materials or workmanship for a period of one year from the date of
original purchase. THERE ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT
LIMITED TO, IMPLIED WARRANTIES OR MERCHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.

During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product
or part which is found to be defective under normal use and service.

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND
INCANDESCENT BULBS, FUSE, FILTERS, DUCTS, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES
FOR DUCTING. This warranty does not cover (a) normal maintenance and service or (b) any products or
parts which have been subject to misuse, negligence, accident, improper maintenance or repair (other than
by Broan-NuTone), faulty installation or installation contrary to recommended installation instructions.

The duration of any implied warranty is limited to the one-year period as specified for the express warranty.
Some states do not allow limitation on how long an implied warranty lasts, so the above limitation may not
apply to you.

BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S OPTION, SHALL BE THE
PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE
LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION
WITH PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental
or consequential damages, so the above limitation or exclusion may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights, which vary from state to
state. This warranty supersedes all prior warranties.

To qualify for warranty service, you must (a) notify Broan-NuTone at the address or telephone number
stated below, (b) give the model number and part identification and (c) describe the nature of any defect in
the product or part. At the time of requesting warranty service, you must present evidence of the original
purchase date.

In USA - BEST® Hartford, Wisconsin 800-558-1711
In Canada - BEST® Drummondville, QC 866-737-7770
www.BestRangeHoods.com

ONE YEAR LIMITED WARRANTY FOR BEST PRODUCTS

Broan-NuTone LLC (Broan-NuTone) garantit à l’acheteur consommateur original de produits Best qu’ils sont
exempts de vice de matériaux ou de fabrication pour une période d’un an à compter de la date d’achat
original. IL N’Y A PAS D’AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT MAIS NON
LIMITÉES AUX GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET DE CONVENANCE DANS UN BUT
PARTICULIER.

Durant cette période d’un an, Broan-NuTone, à sa discrétion, réparera ou remplacera gratuitement tout
produit ou pièce qui s’avèrera défectueux et ayant été utilisé normalement et d’une manière non abusive.

CETTE GARANTIE NE S’APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX DÉMARREURS, NI AUX
AMPOULES HALOGÈNES OU INCANDESCENTES, FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE TOIT,
CAPUCHONS MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a)
l’entretien et le service normal ou (b) tout produit ou pièce endommagé à la suite d’un mauvais usage, d’une
négligence, d’un accident, d’un entretien inadéquat ou d’une réparation (autre que par Broan-NuTone), d’une
mauvaise installation ou d’une installation non conforme au mode d’installation recommandé.

La durée de toute garantie implicite est limitée à une période de un an tel que spécifié pour la garantie
exprimée. Certains États ou provinces ne permettent pas de limitation de la durée d’une garantie implicite.
Cette condition ne s’applique donc peut-être pas dans votre cas.

L’ENGAGEMENT DE BROAN-NUTONE À RÉPARER OU À REMPLACER, AU CHOIX DE BROAN-NUTONE,
SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE NE SE TIENDRA
PAS RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX AYANT UN LIEN DIRECT OU
INDIRECT AVEC L’UTILISATION OU LA PERFORMANCE DE SES PRODUITS. Certains États ou provinces ne
permettent pas l’exclusion ou la limitation de dommages directs ou indirects. Cette condition ne s’applique
donc peut-être pas dans votre cas.

Cette garantie vous donne des droits spécifiques et il se peut que vous ayez d’autres droits qui varient d’une
province à l’autre ou d’un État à l’autre. Cette garantie annule toutes les garanties précédentes.

Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l’adresse ou numéro de téléphone
mentionnée ci-dessous, (b) donner le numéro de modèle et l’identification de la pièce et (c) décrire la nature
de tout défaut dans le produit ou la pièce. Au moment de la demande de service sous garantie, vous devez
présenter une preuve de la date d’achat original du produit en question.

Au USA - BEST® Hartford, Wisconsin 800-558-1711
Au Canada - BEST® Drummondville, QC 866-737-7770
www.BestRangeHoods.com

GARANTIE LIMITÉE DE UN AN POR LES PRODUITS BEST

99045189A

Check contents of package and make sure the following parts are included:

Verifique el contenido del paquete y asegúrese de que se incluyan las siguientes piezas:

Vérifiez que l’emballage contient les pièces suivantes :

INSTRUCCIONES DE INSTALACIÓN PARA
MODELOS SIN CONDUCTOS ANKCP55

PREPARE LA CAMPANA PARA LA INSTALACIÓN DEL
SISTEMA SIN CONDUCTOS

PRECAUCIÓN: Asegúrese de usar solamente conductos
metálicos. No use conductos de plástico.

1. Antes de instalar la campana a la medida, instale el reductor de 8 pulg.
a 7 pulg. (20.3 a 17.8 cm).

2. Corte un tramo de conducto metálico redondo para ajustarlo entre la
transición, el reductor o el conector del conducto.

3. Instale la transición incluida con el juego sin conductos.

4. Corte un tramo de conducto rectangular para que ajuste entre la
transición y el frente de la campana a la medida.

5. Coloque cinta en todas las uniones de los conductos para asegurarlas
y hacerlas herméticas.

6. Después de instalar el cableado eléctrico, instale la campana de cocina
en la campana a la medida. Vea los detalles de las instrucciones de
instalación incluidas con la campana.

7. Termine la instalación sin conductos con una rejilla de retorno
metálica decorativa. Para garantizar el flujo de aire adecuado y un
funcionamiento silencioso, asegúrese de que el “área libre” de las
rejillas sea por lo menos de 50% del largo x altura de la rejilla.

INSTALE LOS FILTROS DE RECIRCULACIÓN

1. Usando tornillos no. 6 de ½
pulg., instale un soporte de
filtro (incluido) en cada lado
del ventilador interno.

2. Coloque cada filtro sobre su
soporte, inserte las dos clavijas
(B) en la ranura redonda (C)
en el lado del filtro y gire para
bloquear en su lugar.

3. Reemplace los filtros de
recirculación cada 120
horas de funcionamiento
de la campana de la estufa.
Estos filtros nunca se deben
sumergir en agua.

4. Los filtros de repuesto se
pueden conseguir con el
distribuidor.

Broan-NuTone LLC (Broan-NuTone) garantiza al consumidor comprador original de productos Best que dichos
productos carecerán de defectos en materiales o en mano de obra por un período de un año a partir de la fecha
original de compra. NO EXISTEN OTRAS GARANTIAS, EXPLICITAS O IMPLICITAS, INCLUYENDO, PERO NO
LIMITADAS A, GARANTIAS IMPLICITAS DE COMERCIALIZACION O APTITUD PARA UN PROPOSITO PARTICULAR.

Durante el período de un año, y a su propio criterio, Broan-NuTone reparará o reemplazará, sin costo alguno
cualquier producto o pieza que se encuentre defectuosa bajo condiciones normales de servicio y uso.

LA PRESENTE GARANTÍA NO CUBRE LOS TUBOS FLUORESCENTES NI SUS ARRANCADORES, BOMBILLAS DE
HALÓGENO E INCANDESCENTES, FUSIBLES, FILTROS, CONDUCTOS, TAPONES DE TECHO O PAREDES Y DEMÁS
ACCESORIOS PARA CONDUCTOS. Esta garantía no cubre (a) mantenimiento y servicio normales o (b) cualquier
producto o piezas que hayan sido utilizadas de forma errónea, negligente, que hayan causado un accidente, o
que hayan sido reparadas o mantenidas inapropiadamente (por otras compañías que no sean Broan-NuTone),
instalación defectuosa, o instalación contraria a las instrucciones de instalación recomendadas.

La duración de cualquier garantía implícita se limita a un período de un año como se especifica en la garantía
expresa. Algunos estados no permiten limitaciones en cuanto al tiempo de expiración de una garantía implícita, por
lo que la limitación antes mencionada puede no aplicarse a usted.

LA OBLIGACION DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DE BROAN­NUTONE, DEBERA SER EL UNICO Y EXCLUSIVO RECURSO LEGAL DEL COMPRADOR BAJO ESTA GARANTIA.
BROAN-NUTONE NO SERA RESPONSABLE POR DAÑOS INCIDENTALES, CONSIGUIENTES, O POR DAÑOS
ESPECIALES QUE SURJAN A RAIZ DEL USO O DESEMPEÑO DEL PRODUCTO. Algunos estados no permiten la
exclusión o limitación de daños incidentales o consiguientes, por lo que la limitación antes mencionada puede no
aplicarse a usted.

Esta garantía le proporciona derechos legales específicos, y usted puede también tener otros derechos, los cuales
varían de estado a estado. Esta garantía reemplaza todas las garantías anteriores.

Para calificar en la garantía de servicio, usted debe (a) notificar a Broan-NuTone al domicilio o al número de teléfono
que se menciona abajo, (b) dar el número del modelo y la identificación de la pieza, y (c) describir la naturaleza de
cualquier defecto en el producto o pieza. En el momento de solicitar servicio cubierto por la garantía, usted debe de
presentar evidencia de la fecha original de compra.

En EE. UU. - BEST® Hartford, Wisconsin 800-558-1711
En Canadá - BEST® Drummondville, QC 866-737-7770
www.BestRangeHoods.com

GARANTIA LIMITADA POR UN AÑO PARA LOS PRODUCTOS BEST

Key #
N° de

repère

Núm. de

clave

Part Number

N° de pièce

Número de pieza

1 97017930

2 99111455

3 99160437

4 99610026

99610027

5

424

Customer

supplied parts,

6

as required

Pièces fournies par

le client,

selon le cas.

7

Piezas

suministradas por

el cliente, según

8

sean requierdas.

Description
Description
Descripción

Filter
Filtre
Filtro

Filter Support
Support de filtre
Soporte del filtro

M4 x 0.7 x 12mm Pan Head Screw
Vis à tête cylindrique M4 x 0,7 x 12mm
Tornillo de cabeza troncocónica M4 x 0.7 x 12 mm

8” to 7” Reducer
Réducteur de 20,3 à 17,8 cm (8 à 7 po)
Reductor de 8 a 7 pulg. (20.3 a 17.8 cm)

7” Round Transition to 4” x 10”
Raccord de transition rond de 17,8 cm
(7 po) à 10,2 x 25,4 cm (4 x 10 po)
Transición redonda de 7 pulg. (17.8 cm) para 4 x 10
pulg. (10.2 x 25.4 cm)

10” Round Transition to 4.5” x 18”
Raccord de transition rond de 25,4 cm (10 po) à
11,4 x 45,7 cm (4,5 x 18 po)
Transición redonda de 10 pulg. (25.4 cm) para 4.5 x
18 pulg. (11.4 x 45.7 cm)

7” Round Metal Duct
Conduit métallique rond de 17,8 cm (7 po)
Conducto metálico redondo de 7 pulg. (17.8 cm)

4” x 10” Rectangular Metal Duct
Conduit métallique rectangulaire de
10,2 x 25,4 cm (4 x 10 po)
Conducto metálico rectangular de 4 x 10 pulg.

Decorative Metal Grille
Grille métallique décorative
Rejilla metálica decorativa

Quantity
Quantité
Cantidad

2

2

6

1

1

-

X

X

X

5

7

6

8

4

3

2

1

Best Hartford, Wisconsin www.BestRangeHoods.com 800-558-1711
Best Drummondville, QC www.BestRangeHoods.com 866-737-7770
