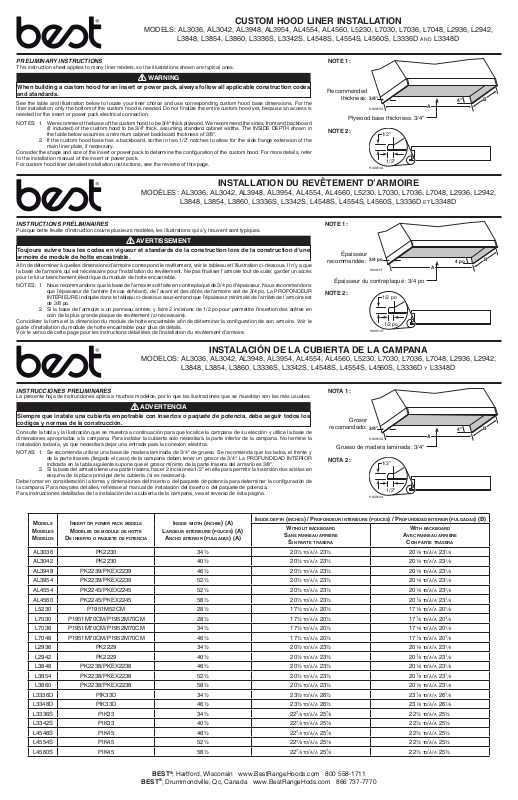

CUSTOM HOOD LINER INSTALLATION

MODELS: AL3036, AL3042, AL3948, AL3954, AL4554, AL4560, L5230, L7030, L7036, L7048, L2936, L2942,

L3848, L3854, L3860, L3336S, L3342S, L4548S, L4554S, L4560S, L3336D AND L3348D

PRELIMINARY INSTRUCTIONS

This instruction sheet applies to many liner models, so the illustrations shown are typical ones.

WARNING

When building a custom hood for an insert or power pack, always follow all applicable construction codes and standards.

See the table and illustration below to locate your liner choice and use corresponding custom hood base dimensions. For the liner installation, only the bottom of the custom hood is needed. Do not ﬁ nalize the entire custom hood yet, because an access is needed for the insert or power pack electrical connection.

NOTES: 1. We recommend the base of the custom hood to be 3/4" thick plywood. We recommend the sides, front and backboard

(if included) of the custom hood to be 3/4" thick, assuming standard cabinet widths. The INSIDE DEPTH shown in the table below assumes a minimum cabinet backboard thickness of 3/8".

2. If the custom hood base has a backboard, scribe in two 1/2" notches to allow for the side ﬂ ange extension of the main liner plate, if necessary.

Consider the shape and size of the insert or power pack to determine the conﬁ guration of the custom hood. For more details, refer to the installation manual of the insert or power pack. For custom hood liner detailed installation instructions, see the reverse of this page.

INSTALLATION DU REVÊTEMENT D’ARMOIRE

MODÈLES : AL3036, AL3042, AL3948, AL3954, AL4554, AL4560, L5230, L7030, L7036, L7048, L2936, L2942,

L3848, L3854, L3860, L3336S, L3342S, L4548S, L4554S, L4560S, L3336D ET L3348D

INSTRUCTIONS PRÉLIMINAIRES

Puisque cette feuille d’instruction couvre plusieurs modèles, les illustrations qui s’y trouvent sont typiques.

AVERTISSEMENT

Toujours suivre tous les codes en vigueur et standards de la construction lors de la construction d’une armoire de module de hotte encastrable.

Aﬁ n de déterminer à quelles dimensions d’armoire correspond le revêtement, voir le tableau et l’illustration ci-dessous. Il n’y a que la base de l’armoire qui est nécessaire pour l’installation du revêtement. Ne pas ﬁ naliser l’armoire tout de suite; garder un accès pour le futur branchement électrique du module de hotte encastrable.

NOTES : 1. Nous recommandons que la base de l’armoire soit faite en contreplaqué de 3/4 po d’épaisseur. Nous recommandons

que l’épaisseur de l’arrière (le cas échéant), de l’avant et des côtés de l’armoire soit de 3/4 po. La PROFONDEUR INTÉRIEURE indiquée dans le tableau ci-dessous sous-entend que l’épaisseur minimale de l’arrière de l’armoire est de 3/8 po.

2. Si la base de l’armoire a un panneau arrière, y faire 2 incisions de 1/2 po pour permettre l’insertion des arêtes en coin de la plus grande plaque de revêtement (si nécessaire).

Considérer la forme et la dimension du module de hotte encastrable aﬁ n de déterminer la conﬁ guration de son armoire. Voir le guide d’installation du module de hotte encastrable pour plus de détails. Voir le verso de cette page pour les instructions détaillées de l’installation du revêtement d’armoire.

NOTE 1:

Recommended

thickness:

3/4''

HA0015A

Plywood base thickness: 3/4"

NOTE 2:

1/2"

HA0014A

NOTE 1 :

Épaisseur

recommandée :

3/4 po

HA0015F

Épaisseur du contreplaqué : 3/4 po

NOTE 2 :

1/2 po

HA0014F

4''

4 po

INSTALACIÓN DE LA CUBIERTA DE LA CAMPANA

MODELOS: AL3036, AL3042, AL3948, AL3954, AL4554, AL4560, L5230, L7030, L7036, L7048, L2936, L2942,

L3848, L3854, L3860, L3336S, L3342S, L4548S, L4554S, L4560S, L3336D Y L3348D

INSTRUCCIONES PRELIMINARES

La presente hoja de instrucciones aplica a muchos modelos, por lo que las ilustraciones que se muestran son las más usuales.

ADVERTENCIA

Siempre que instale una cubierta empotrable con insertos o paquete de potencia, debe seguir todos los codígos y normas de la construcción.

Consulte la tabla y la ilustración que se muestra a continuación para que localice la campana de su elección y utilice la base de dimensiones apropriadas a la campana. Para instalar la cubierta solo necesitará la parte inferior de la campana. No termine la instalación todavía, ya que necesitará dejar una entrada para la conexión eléctrica.

NOTAS: 1. Se recomienda utilizar una base de madera laminada de 3/4" de grueso. Se recomienda que los lados, el frente y

2. Si la base del armario tene una parte trasera, hacer 2 incisíones 1/2" en ella para permitir la inserción dos aristas en

Debe tomar en consideración la forma y dimensiones del inserto o del paquete de potencia para determinar la conﬁ guración de la campana. Para mayores detalles, reﬁ érase al manual de instalación del inserto o del paquete de potencia. Para instrucciones detalladas de la instalación de la cubierta de la campana, vea el reverso de ésta página.

de la parte trasera (llegado el caso) de la campana deben tener un grosor de 3/4". La PROFUNDIDAD INTERIOR indicada en la tabla siguiente supone que el grosor mínimo de la parte trasera del armario es 3/8".

esquina de la placa principal de la cubierta (si es necesario).

NSIDE DEPTH (INCHES) / PROFONDEUR INTÉRIEURE (POUCES) / PROFUNDIDAD INTERIOR (PULGADAS) (B)

MODELS MODÈLES MODELOS

INSERT OR POWER PACK MODELS MODÈLES DE MODULE DE HOTTE

DE INSERTO O PAQUETE DE POTENCIA

INSIDE WIDTH (INCHES) (A)

LARGEUR INTÉRIEURE (POUCES) (A)

ANCHO INTERIOR (PULGADAS) (A)

ITHOUT BACKBOARD

SANS PANNEAU ARRIÈRE

SIN PAR TE TRASERA

AL3036 PK2230 34½ 20½ TO /À /A 23½ 201⁄8 AL3042 PK2230 40½ 20½ TO /À /A 23½ 201⁄8 AL3948 PK2239/PKEX2239 46½ 20½ TO /À /A 23½ 201⁄8 AL3954 PK2239/PKEX2239 52½ 20½ TO /À /A 23½ 201⁄8 AL4554 PK2245/PKEX2245 52½ 20½ TO /À /A 23½ 201⁄8 AL4560 PK2245/PKEX2245 58½ 20½ TO /À /A 23½ 201⁄8

L5230 P1951M52CM 28½ 17½ TO /À /A 20½ 171⁄8 TO /À /A 201⁄8 L7030 P1951M70CM/P1952M70CM 28½ 17½ TO /À/A 20½ 171⁄8 TO /À /A 201⁄8 L7036 P1951M70CM/P1952M70CM 34½ 17½ TO /À/A 20½ 171⁄8 TO /À /A 201⁄8 L7048 P1951M70CM/P1952M70CM 46½ 17½ TO /À/A 20½ 171⁄8 TO /À /A 201⁄8 L2936 PK2229 34½ 20½ TO /À /A 23½ 201⁄8 L2942 PK2229 40½ 20½ TO /À /A 23½ 201⁄8 L3848 PK2238/PKEX2238 46½ 20½ TO /À /A 23½ 201⁄8 TO /À /A 231⁄8 L3854 PK2238/PKEX2238 52½ 20½ TO /À /A 23½ 201⁄8

L3860 PK2238/PKEX2238 58½ 20½ TO /À /A 23½ 201⁄8 L3336D PIK33D 34½ 23½ TO /À /A 26½ 231⁄8 L3348D PIK33D 46½ 23½ TO /À /A 26½ 231⁄8 L3336S PIK33 34½ 227⁄8 TO /À /A 257⁄8 22½ TO /À /A 25½

L3342S PIK33 40½ 22 L4548S PIK45 46½ 22 L4554S PIK45 52½ 22 L4560S PIK45 58½ 22

⁄8 TO /À /A 257⁄8 22½ TO /À /A 25½

NOTA 1:

Grosor

recomandado:

3/4''

HA0015A

Grueso de madera laminada: 3/4"

NOTA 2:

1/2"

HA0014A

WITH BACKBOARD

AVEC PANNEAU ARRIÈRE

CON PAR TE TRASERA

TO /À /A 23 TO /À /A 23 TO /À /A 23 TO /À /A 23 TO /À /A 23 TO /À /A 23

TO /À /A 23 TO /À /A 23

TO /À /A 23 TO /À /A 23 TO /À /A 26 TO /À /A 26

4''

⁄8

BEST®; Hartford, Wisconsin www.BestRangeHoods.com 800 558-1711

BEST®; Drummondville, Qc, Canada www.BestRangeHods.com 866 737-7770

CUSTOM HOOD LINER INSTALLATION

INSTALLATION DU REVÊTEMENT D’ARMOIRE

INSTALACIÓN DE LA CUBIERTA DE LA CAMPANA

ENGLISH

CAUTION

Before installing, remove the protective plastic ﬁ lm from all parts.

NOTES: 1. The custom hood liner must be installed before the insert or power pack unit. For installation into shallow cabinets (approximately 23¾" and

2. Refer to insert or power pack instructions for mounting height details.

Install one small pad (A), included in the parts bag, on each side of the main liner plate. (See ﬁ gures 1 and 2.)

1 2

Using the screws provided, temporarily install the main liner plate (B) to the external base of the custom hood (C). (See ﬁ gure 2.) NOTES: 1. When inserting the main liner plate, push slightly on the pads (A) to prevent being damaged.

2. Main liner plate should be positioned in custom hood as far rearward as possible.

Using a pen, mark the outline of the future hole for the power pack (or insert). (See ﬁ gure 3.) NOTE: Some liner models have half-moon cut-outs (see ﬁ gure 3 inset) on front and rear sides. Disregard these shapes when marking the outline;

Remove the main liner plate (B) from the custom hood.

Cut the hole in the bottom of the custom hood. (See ﬁ gure 4.)

Reinstall the main liner plate to the base of the custom hood and secure it with 5 screws for liner width from 30" to 48", or 6 screws for larger liners.

(See ﬁ gure 5.) To enhance the lighting of the cooking area, an optional ambient light panel is available. To order, refer to tables below to ﬁ nd the corresponding

ambient light panel for your liner. To install, go directly to the instructions packed with the ambient light panel; do not perform item 7.

NOTE: The ambient light panel cannot be used with custom hood liner L3336D and L3348D models.

Slide the front panel section (D) forward into the nose of the custom hood base, as shown in ﬁ gure 6. Take care not to scratch main liner plate when

installing front panel section of liner. Assemble it to the cabinet, using one screw per screw hole.

FRANÇAIS

under), the insert must be installed before the liner front panel section or ambient light panel. This must be done as the insert ﬂ ange must ﬁ t under the liner front panel section or ambient light panel when an overlap occurs.

just trace a straight line. Including the half-moon shapes in the actual cut-out (step 4) will cause mounting problems.

HA0024

HA0016

ATTENTION

Retirer le plastique protecteur de toutes les pièces avant l’installation.

NOTES : 1. Ce revêtement d’armoire doit être installé avant le module de hotte encastrable. Lors d’une installation dans une armoire peu profonde

2. Pour plus de détails concernant la hauteur d’installation, consulter les instructions d’installation du module de hotte encastrable.

Installer, de chaque côté de la plus grande plaque de revêtement, un coussinet (A), inclus dans le sac de pièces. (Voir ﬁ gures 1 et 2.)

1 2

À l’aide des vis fournies, installer temporairement la plus grande plaque de revêtement (B) sur la base externe de l’armoire (C). (Voir ﬁ gure 2.) NOTES : 1. En installant la plaque, appuyer légèrement sur les coussinets (A) aﬁ n qu’ils ne s’endommagent pas.

2. La plus grande plaque de revêtement doit être installée le plus loin possible vers l’arrière de la base externe de l’armoire.

À l’aide d’un crayon, tracer le contour du trou à découper pour l’insertion du module de hotte encastrable. (Voir ﬁ gure 3.) NOTE : Certains modèles de revêtement d’armoire ont des formes de demi-lune (voir le médaillon de la ﬁ gure 3) dans le contour avant et arrière.

Retirer la plaque de revêtement (B) de l’armoire.

Découper le trou dans la base de l’armoire. (Voir ﬁ gure 4.)

Installer la plus grande plaque de revêtement à la base externe de l’armoire et la ﬁ xer avec 5 vis pour un revêtement de 30 po à 48 po de largeur,

ou 6 vis pour un revêtement plus large. (Voir ﬁ gure 5.) Un panneau d’éclairage d’ambiance optionnel est disponible aﬁ n d’améliorer l’éclairage de l’aire de cuisson. Pour commander, consulter les tableaux

NOTE : Le panneau d’éclairage ne peut pas être utilisé avec les modèles de revêtement L3336D et L3348D.

Glisser la dernière pièce du revêtement (D) à l’avant de la base externe de l’armoire, tel qu’il est illustré à la ﬁ gure 6. Prendre soin de ne pas

égratigner la plus grande plaque de revêtement lors de l’assemblage. L’assembler à l’armoire en utilisant une vis pour chaque trou de vis.

ESPAÑOL

(environ 23¾ po et moins), le module de hotte encastrable doit être installé avant la dernière pièce du revêtement ou avant le panneau d’éclairage d’ambiance, aﬁ n d’éviter que le rebord avant du module n’empiète sur cette pièce.

Ne pas tenir compte de ces formes en traçant le contour; ne faire qu’une ligne droite. Inclure ces formes de demi-lune lors du découpage (étape 4) nuirait à l’assemblage.

ci-dessous pour trouver le numéro de panneau d’éclairage correspondant à votre revêtement d’armoire. Pour l’installation, voir les instructions comprises avec le panneau d’éclairage optionnel; ne pas tenir compte du dernier point de cette feuille d’instructions-ci.

HA0017

HA0018

HA0019

HA0020

PRECAUCIÓN

Antes de instalarla retire el plástico protector de todas las partes.

NOTAS: 1. La cubierta de la campana debe ser instalarse antes del inserto o de la unidad de potencia. En el caso de una instalación en el gabinete poco profundo (aproximadamente 23¾" y menos), el inserto

2. Para mayores detalles en lo concierniente a la altura de la instalación, consultar las instrucciones de instalación del inserto o de paquete de potencia.

Instale, de cada lados de la placa principal de la cubierta, una almohadilla (A), incluidas en la bolsa de piezas. (Ver ﬁ guras 1 y 2.) Utilice los tornillos que se incluyen, instale provisionalmente la placa principal de la cubierta (B) a la base externa del gabinete (C). (Ver ﬁ gura 2.)

NOTAS: 1. Cuando instalar la placa, apoyar ligeramente contra las almohadillas (A) a ﬁ n de que se no perjudicar.

2. La placa principal de la cubierta debe ser instalada el más lejos posible hacia detrás de la base externa del gabinete.

Marque con un bolígrafo el contorno del oriﬁ cio para el paquete de potencia (o inserto). (Ver ﬁ gura 3.) NOTA: Algunos modelos de cubierta de campana tienen formas en media luna (ver el detalle de la ﬁ gura 3) en el contorno delante y trasero. Omiso de trazar estas formas; trazar solamente una línea recta.

Retire la placa principal de la cubierta (B) del gabinete.

Haga el oriﬁ cio en la parte inferior del gabinete. (Ver ﬁ gura 4). Vuelva a instalar la placa principal de la cubierta a la base del gabinete y asegúrela con 5 tornillos para el ancho de la cubierta de 30" a 48", o con 6 tornillos para cubiertas mayores. (Ver ﬁ gura 5.)

Para mejorar la iluminación del área de la estufa, contamos con un panel opcional de iluminación ambiental. Para hacer su pedido, reﬁ érase a las tablas de abajo para encontrar el panel de iluminación

NOTA: El panel de luz ambiental no debe ser instalado con liner de modelos L3336D y L3348D.

Deslice la sección frontal del panel (D) dentro de la nariz de la base de la campana, como se muestra en la ﬁ gura 6. Asegurarse de que no rayar la placa principal de la cubierta. Ensámblela al gabinete, ﬁ jándola con un tornillo en cada oriﬁ cio.

MODÈLE DE REVÊTEMENT

o la unidad de potencia debe ser instalarse antes la sección frontal del panel o antes el panel de iluminación ambiental, aﬁ n de evitar que su borde más lejos invade sobre esta pieza.

Incluir estas formas en media luna cuando el recorte (paso 4) ser perjudicial para el montaje.

ambiental correspondiente para su cubierta. Para la instalación, vaya directamente a las instrucciones que se incluyen dentro del empaque del panel de iluminación; no efectúe el paso 7.

LINER MODEL

MODELO LINER

AL3036 ALP36 AL3042 ALP42 AL3948 ALP48 AL3954 ALP54 AL4554 ALP54 AL4560 ALP60

AMBIENT LIGHT PANEL MODEL

MODÈLE DE PANNEAU D'ÉCLAIRAGE

MODELO DE PANEL DE LUZ AMBIENTAL

LINER MODEL

MODÈLE DE REVÊTEMENT

MODELO LINER

L5230 ALP30 L7030 ALP30 L7036 ALP36 L7048 ALP48 L2936 ALP36 L2942 ALP42 L3848 ALP48

AMBIENT LIGHT PANEL MODEL

MODÈLE DE PANNEAU D'ÉCLAIRAGE

MODELO DE PANEL DE LUZ AMBIENTAL

LINER MODEL

MODÈLE DE REVÊTEMENT

MODELO LINER

AMBIENT LIGHT PANEL MODEL

MODÈLE DE PANNEAU D'ÉCLAIRAGE

MODELO DE PANEL DE LUZ AMBIENTAL

L3854 ALP54

L3860 ALP60 L3336S ALP36 L3342S ALP42 L4548S ALP48 L4554S ALP54 L4560S ALP60

All models except L3336D and L3348D/Tous les modèles sauf L3336D et L3348D

Todos los modelos salvo L3336D y L3338D

SERVICE PAR TS /PIÈCES DE SERVICE/RESPUESTOS

SV05864 Parts bag 2 pads 10 screws SV05864 Sac de pièces 2 coussinets 10 vis SV05864 Bolsa de piezas 2 almohadillas 10 tornillos

SV05860 rev. 13

L3336D and L3348D models only/Modèles L3336D et L3348D seulement

Modelos L3336D y L3338D solamente

SERVICE PAR TS /PIÈCES DE SERVICE/RESPUESTOS

SV06331 Parts bag 2 pads 10 screws SV06331 Sac de pièces 2 coussinets 10 vis SV06331 Bolsa de piezas 2 almohadillas 10 tornillos
