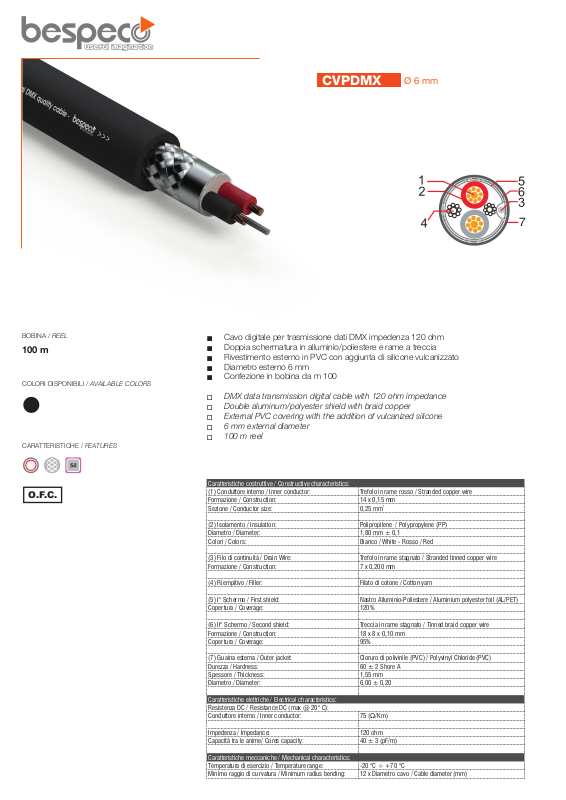

CVPDMX
Ø 6 mm
7
BOBINA / REEL
100 m
COLORI DISPONIBILI / AVAILABLE COLORS
CARATTERISTICHE / FEATURES
O.F.C.
a Cavo digitale per trasmissione dati DMX impedenza 120 ohm
a Doppia schermatura in alluminio/poliestere e rame a treccia
a Rivestimento esterno in PVC con aggiunta di silicone vulcanizzato
a Diametro esterno 6 mm
a Confezione in bobina da m 100
A DMX data transmission digital cable with 120 ohm impedance
A Double aluminum/polyester shield with braid copper
A External PVC covering with the addition of vulcanized silicone
A 6 mm external diameter
A 100 m reel
Caratteristiche costruttive / Constructive characteristics:
(1) Conduttore interno / Inner conductor: Trefolo in rame rosso / Stranded copper wire
Formazione / Construction: 14 x 0,15 mm
Sezione / Conductor size: 0,25 mm
²
(2) Isolamento / Insulation: Polipropilene / Polypropylene (PP)
Diametro / Diameter: 1,80 mm ± 0,1
Colori / Colors: Bianco / White - Rosso / Red
(3) Filo di continuità / Drain Wire: Trefolo in rame stagnato / Stranded tinned copper wire
Formazione / Construction: 7 x 0,200 mm
(4) Riempitivo / Filler: Filato di cotone / Cotton yarn
(5) I° Schermo / First shield: Nastro Alluminio-Poliestere / Aluminium polyester foil (AL/PET)
Copertura / Coverage: 120%
(6) II° Schermo / Second shield: Treccia in rame stagnato / Tinned braid copper wire
Formazione / Construction: 18 x 8 x 0,10 mm
Copertura / Coverage: 95%
(7) Guaina esterna / Outer jacket: Cloruro di polivinile (PVC) / Polyvinyl Chloride (PVC)
Durezza / Hardness: 60 ± 2 Shore A
Spessore / Thickness: 1,55 mm
Diametro / Diameter: 6,00 ± 0,20
Caratteristiche elettriche / Electrical characteristics:
Resistenza DC / Resistance DC (max @ 20° C):
Conduttore interno / Inner conductor: 75 (Ω/Km)
Impedenza / Impedance: 120 ohm
Capacità tra le anime/ Cores capacity: 40 ± 3 (pF/m)
Caratteristiche meccaniche / Mechanical characteristics:
Temperatura di esercizio / Temperature range: -20 °C ÷ +70 °C
Minimo raggio di curvatura / Minimum radius bending: 12 x Diametro cavo / Cable diameter (mm)
