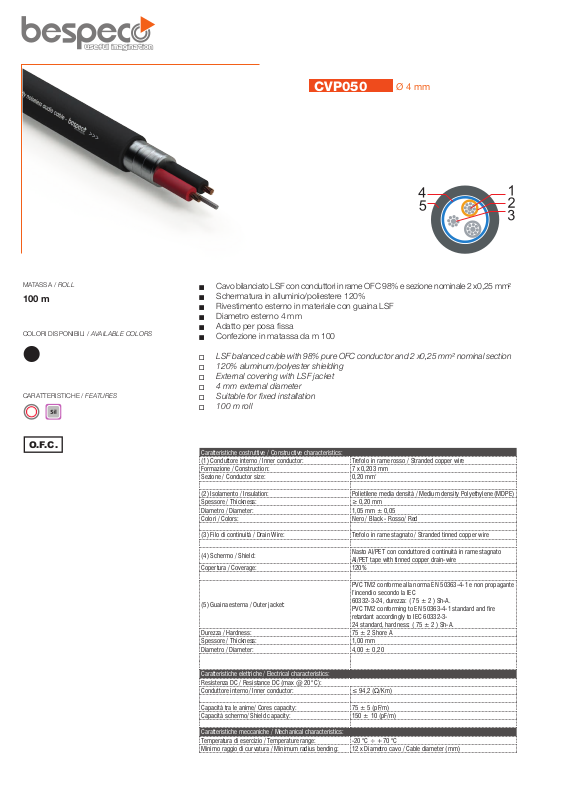

CVP050
Ø 4 mm
MATASSA / ROLL
100 m
COLORI DISPONIBILI / AVAILABLE COLORS
CARATTERISTICHE / FEATURES
O.F.C.
a
Cavo bilanciato LSF con conduttori in rame OFC 98% e sezione nominale 2 x0,25 mm²
a
Schermatura in alluminio/poliestere 120%
a
Rivestimento esterno in materiale con guaina LSF
a
Diametro esterno 4 mm
a
Adatto per posa fissa
a
Confezione in matassa da m 100
A
LSF balanced cable with 98% pure OFC conductor and 2 x0,25 mm² nominal section
A
120% aluminum/polyester shielding
A
External covering with LSF jacket
A
4 mm external diameter
A
Suitable for fixed installation
A
100 m roll
Caratteristiche costruttive / Constructive characteristics:
(1) Conduttore interno / Inner conductor: Trefolo in rame rosso / Stranded copper wire
Formazione / Construction: 7 x 0,203 mm
Sezione / Conductor size: 0,20 mm
(2) Isolamento / Insulation: Polietilene media densità / Medium density Polyethylene (MDPE)
Spessore / Thickness: ≥ 0,20 mm
Diametro / Diameter: 1,05 mm ± 0,05
Colori / Colors: Nero / Black - Rosso/ Red
(3) Filo di continuità / Drain Wire: Trefolo in rame stagnato / Stranded tinned copper wire
(4) Schermo / Shield:
Copertura / Coverage: 120%
²
Nasto Al/PET con conduttore di continuità in rame stagnato
Al/PET tape with tinned copper drain-wire
PVC TM2 conforme alla norma EN 50363-4-1 e non propagante
l’incendio secondo la IEC
(5) Guaina esterna / Outer jacket:
Durezza / Hardness: 75 ± 2 Shore A
Spessore / Thickness: 1,00 mm
Diametro / Diameter: 4,00 ± 0,20
Caratteristiche elettriche / Electrical characteristics:
Resistenza DC / Resistance DC (max @ 20° C):
Conduttore interno
Capacità tra le anime/ Cores capacity: 75 ± 5 (pF/m)
Capacità schermo/ Shield capacity: 150 ± 10 (pF/m)
Caratteristiche meccaniche / Mechanical characteristics:
Temperatura di esercizio / Temperature range: -20 °C ÷ +70 °C
Minimo raggio di curvatura / Minimum radius bending: 12 x Diametro cavo / Cable diameter (mm)
/ Inner conductor: ≤ 94,2 (Ω/Km)
60332-3-24, durezza: ( 75 ± 2 ) Sh-A.
PVC TM2 conforming to EN 50363-4-1 standard and fire
retardant accordingly to IEC 60332-324 standard, hardness: ( 75 ± 2 ) Sh-A.
