Page 1

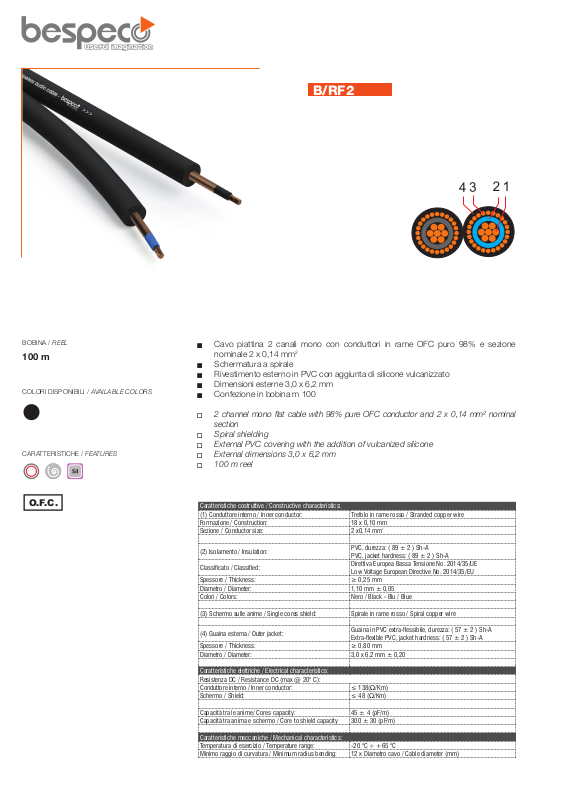

B/RF2
BOBINA / REEL
100 m
COLORI DISPONIBILI / AVAILABLE COLORS
CARATTERISTICHE / FEATURES
O.F.C.
a Cavo piattina 2 canali mono con conduttori in rame OFC puro 98% e sezione
nominale 2 x 0,14 mm
a Schermatura a spirale
a Rivestimento esterno in PVC con aggiunta di silicone vulcanizzato
a Dimensioni esterne 3,0 x 6,2 mm
a Confezione in bobina m 100
A 2 channel mono flat cable with 98% pure OFC conductor and 2 x 0,14 mm² nominal
2
section
A Spiral shielding
A External PVC covering with the addition of vulcanized silicone
A External dimensions 3,0 x 6,2 mm
A 100 m reel
Caratteristiche costruttive / Constructive characteristics:
(1) Conduttore interno / Inner conductor: Trefolo in rame rosso / Stranded copper wire
Formazione / Construction: 18 x 0,10 mm
Sezione / Conductor size: 2 x0,14 mm
(2) Isolamento / Insulation:
Classificato / Classified:
PVC, durezza: ( 89 ± 2 ) Sh-A
PVC, jacket hardness: ( 89 ± 2 ) Sh-A
Direttiva Europea Bassa Tensione No. 2014/35/UE
Low Voltage European Directive No. 2014/35/EU
Spessore / Thickness: ≥ 0,25 mm
Diametro / Diameter: 1,10 mm ± 0,05
Colori / Colors: Nero / Black - Blu / Blue
(3) Schermo sulle anime / Single cores shield: Spirale in rame rosso / Spiral copper wire
²
(4) Guaina esterna / Outer jacket:
Guaina in PVC extra-flessibile, durezza: ( 57 ± 2 ) Sh-A
Extra-flexible PVC, jacket hardness: ( 57 ± 2 ) Sh-A
Spessore / Thickness: ≥ 0,80 mm
Diametro / Diameter: 3,0 x 6,2 mm ± 0,20
Caratteristiche elettriche / Electrical characteristics:
Resistenza DC / Resistance DC (max @ 20° C):
Conduttore interno / Inner conductor: ≤ 138(Ω/Km)
Schermo / Shield: ≤ 48 (Ω/Km)
Capacità tra le anime/ Cores capacity: 45 ± 4 (pF/m)
Capacità tra anima e schermo / Core to shield capacity 300 ± 30 (pF/m)
Caratteristiche meccaniche / Mechanical characteristics:
Temperatura di esercizio / Temperature range: -20 °C ÷ +65 °C
Minimo raggio di curvatura / Minimum radius bending: 12 x Diametro cavo / Cable diameter (mm)
