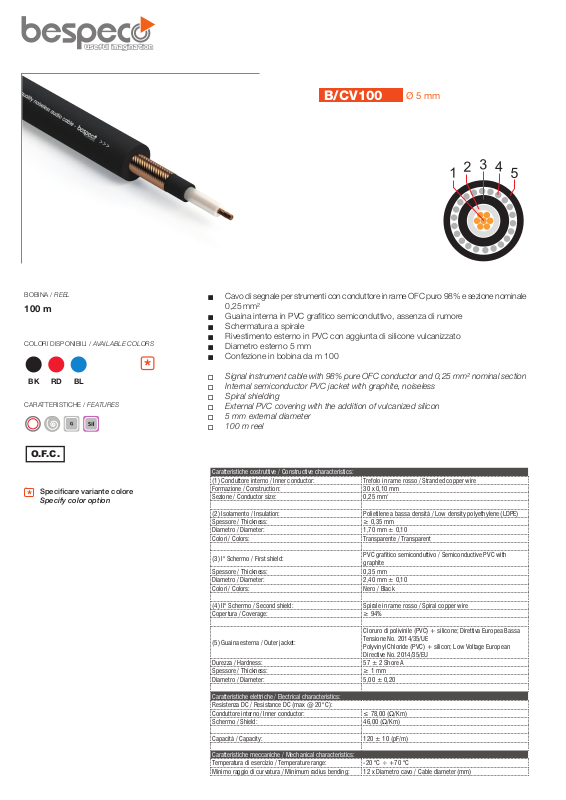

B/CV100
Ø 5 mm
BOBINA / REEL
100 m
COLORI DISPONIBILI / AVAILABLE COLORS
*
BK RD BL
CARATTERISTICHE / FEATURES
O.F.C.
Specificare variante colore
*
Specify color option
a Cavo di segnale per strumenti con conduttore in rame OFC puro 98% e sezione nominale
0,25 mm²
a Guaina interna in PVC grafitico semiconduttivo, assenza di rumore
a Schermatura a spirale
a Rivestimento esterno in PVC con aggiunta di silicone vulcanizzato
a Diametro esterno 5 mm
a Confezione in bobina da m 100
A Signal instrument cable with 98% pure OFC conductor and 0,25 mm² nominal section
A Internal semiconductor PVC jacket with graphite, noiseless
A Spiral shielding
A External PVC covering with the addition of vulcanized silicon
A 5 mm external diameter
A 100 m reel
Caratteristiche costruttive / Constructive characteristics:
(1) Conduttore interno / Inner conductor: Trefolo in rame rosso / Stranded copper wire
Formazione / Construction: 30 x 0,10 mm
Sezione / Conductor size: 0,25 mm
(2) Isolamento / Insulation: Polietilene a bassa densità / Low density polyethylene (LDPE)
Spessore / Thickness: ≥ 0,35 mm
Diametro / Diameter: 1,70 mm ± 0,10
Colori / Colors: Transparente / Transparent
(3) I° Schermo / First shield:
Spessore / Thickness: 0,35 mm
Diametro / Diameter: 2,40 mm ± 0,10
Colori / Colors: Nero / Black
²
PVC grafitico semiconduttivo / Semiconductive PVC with
graphite
(4) II° Schermo / Second shield: Spirale in rame rosso / Spiral copper wire
Copertura / Coverage: ≥ 94%
Cloruro di polivinile (PVC) + silicone; Direttiva Europea Bassa
(5) Guaina esterna / Outer jacket:
Durezza / Hardness: 57 ± 2 Shore A
Spessore / Thickness: ≥ 1 mm
Diametro / Diameter: 5,00 ± 0,20
Caratteristiche elettriche / Electrical characteristics:
Resistenza DC / Resistance DC (max @ 20° C):
Conduttore interno / Inner conductor: ≤ 78,00 (Ω/Km)
Schermo / Shield: 46,00 (Ω/Km)
Capacità / Capacity: 120 ± 10 (pF/m)
Caratteristiche meccaniche / Mechanical characteristics:
Temperatura di esercizio / Temperature range: -20 °C ÷ +70 °C
Minimo raggio di curvatura / Minimum radius bending: 12 x Diametro cavo / Cable diameter (mm)
Tensione No. 2014/35/UE
Polyvinyl Chloride (PVC) + silicon; Low Voltage European
Directive No. 2014/35/EU
