SKRÓCONA INSTRUKCJA OBSŁUGI
Ładowarka naścienna
EV WALLBOX
APLIKACJA
Page 2

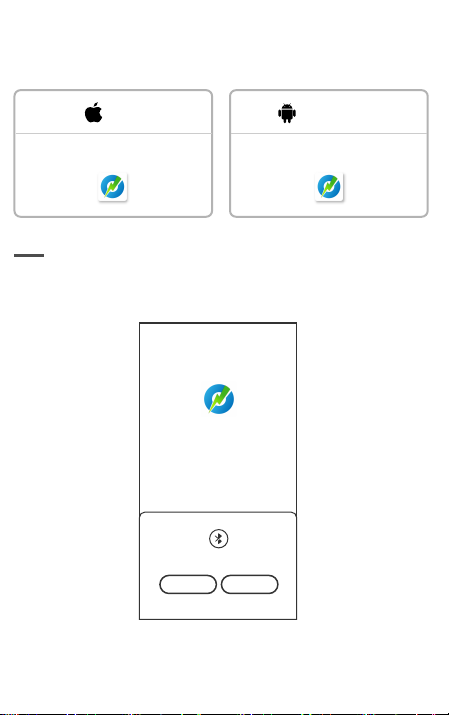

POBIERZ I POŁĄCZ
iOS
Wyszukaj EVSEMaster w App Store. Wyszukaj EVSEMaster w Google Play.
Android
Przewodnik włączania strony Bluetooth
Jeśli podczas wyszukiwania stacji ładowania Bluetooth nie jest włączony, zostanie wyświetlony
komunikat o włączenie Bluetooth:
włączyć lub wyłączyć Bluetooth
EVSEMaster
Odmów raz Umożliwić
Page 3

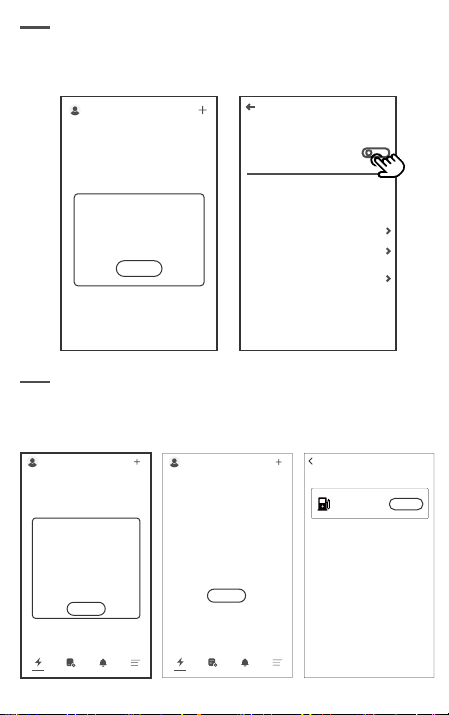

Przewodnik po włączeniu strony lokalizacji
Podczas wyszukiwania stacji ładowania, jeśli usługa lokalizacji nie jest włączona, pojawi się
komunikat o włączenie dostępu do lokalizacji:
Location
Location access
Apps can get your location info
RECENT LOCATION REQUESTS
Usługa lokalizacyjna nie jest
włączona.
Wyszukiwanie Bluetooth wymaga
informacji o Twojej lokalizacji. Włącz
usługę lokalizacyjną.
USTAWIENIE
See all
App permission
WLAN and Bluetooth scanning
WLAN scanning is on, Bluetooth scanning is
off.
Pierwsze połączenie
Metoda połączenia:
Do pierwszego połączenia należy użyć połączenia Bluetooth.
Lista urządzeń Bluetooth
Dostępna Ładowarka
Ładowarka ACP#EV
9C:A5:25:1A:65:75
Hasło komunikacyjne
podpowiedź
Kiedy używasz aplikacji i ładowarki po raz
pierwszy, kod komunikacyjny to 123456.
Aby zapewnić bezpieczeństwo
urządzenia, zmień hasło ładowarki w
ustawieniach ładowarki w
czas. Jeśli po modyfikacji zapomnisz
hasła ładowarki, skontaktuj się z
dostawcą w celu uzyskania pomocy.
TAK
Urządzenie nie zostało połączone,
proszę kliknąć przycisk.
POŁĄCZ
POŁĄCZ
Page 4

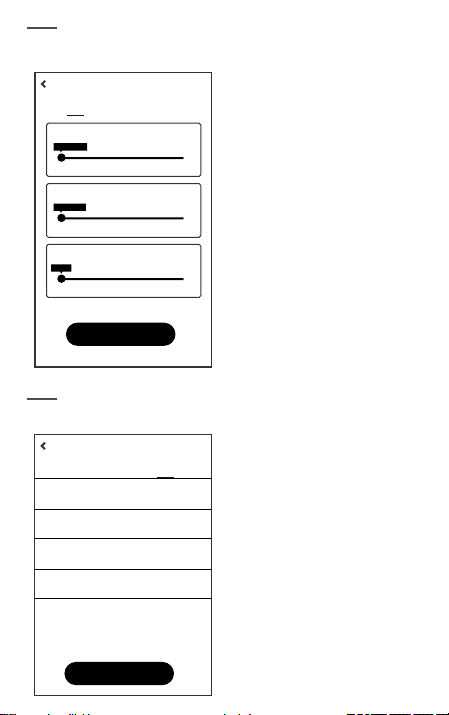

Ładowanie dostosowane do indywidualnych potrzeb —
Ładowanie pojedyncze
Dostosowane Ładowanie
JEDNORAZOWE ŁADOWANIE PONOWNE ŁADOWANIE
Opóźnienie
0 godzina
0 godzina 24 godziny
Czas Ładowania
0 godzina
0 godzina 24 godziny
Poziom Ładowania
0kWh
0kWh 100kWh
WŁĄCZ
Istnieją trzy parametry, które można ustawić w
przypadku niestandardowego pojedynczego
ładowania.
1. Opóźnione ładowanie: Zaplanuj czas rozpoczęcia
ładowania. Maksymalnie 24 godziny później.
2. Czas ładowania: Ustaw maksymalny czas
ładowania, po którym stacja ładująca automatycznie
zakończy ładowanie.
3. Poziom ładowania: Ustaw maksymalny poziom
ładowania, powyżej której stacja ładująca
automatycznie przerwie ładowanie.
Ładowanie dostosowane do potrzeb — Wielokrotne ładowanie
Dostosowane Ładowanie
JEDNORAZOWE ŁADOWANIE PONOWNE ŁADOWANIE
Szacowany czas rozpoczęcia 00:00 >
Szacowany czas zatrzymania 00:00 >
Czas ładowania 24:00 >
Powtarzanie
Notatki
1. Jeżeli godzina zakończenia jest wcześniejsza niż
godzina rozpoczęcia, oznacza to, że godziną
zakończenia jest godzina następnego dnia.
2. Całkowity czas opóźnionego ładowania nie
przekracza 24 godzin.
Proszę wybrać >
WŁĄCZ
Istnieją cztery parametry, które można
ustawić w celu dostosowania ładowania.
1. Czas rozpoczęcia cyklu: ustaw godzinę
rozpoczęcia ładowania.
2. Czas zatrzymania cyklu: ustaw czas
zakończenia ładowania.
3. Czas ładowania: ustaw maksymalny czas
ładowania, po którym stacja ładująca
automatycznie zakończy ładowanie.
4. Czas powtarzania cyklu: ustaw dni
otaczającego cyklu, które mają się powtarzać, i
możesz wybrać jego część lub całość.
Page 5

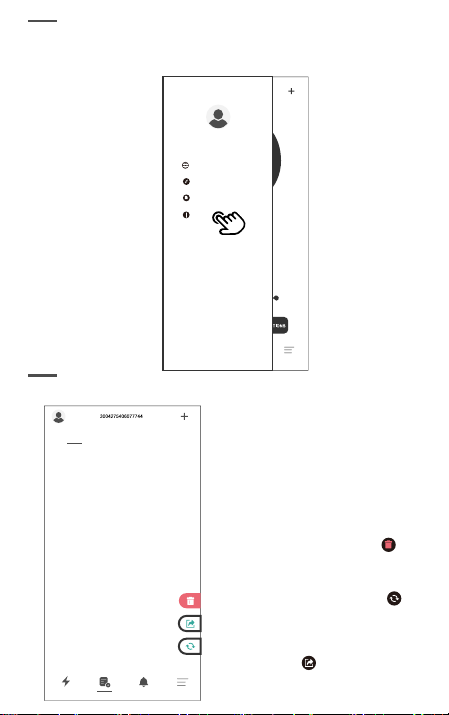

Ustawienia użytkownika
Strona ustawień użytkownika zawiera Pseudonim, ustawienia języka, często zadawane
pytania i informacje.
Połączony
FINISHED
Przezwisko
Power
Ustawienie języka
0.00
kW
Często zadawane pytania
Prywatność
O
Voltage Amount Duration Temperatura
Current Charging Setting
Charging Mode
Max current
31,8 ℃
kWH
pełne naładowanie
32/A
Rejestry ładowania – Moje zapisy
Moje nagrania
Wszystkie rekordy Statystyka
Data rozpoczęcia
Kwota Czas trwania Użytkownik
2020-11-24 09:20:10 20kWh 0.2m 666247
2020-11-24 09:20:10 20kWh 0.2m 666247
2020-11-24 09:20:10 20kWh 0.2m 666247
2020-11-24 09:20:10 20kWh 0.2m 666247
1. Moje zapisy
Liczone są tylko zapisy dotyczące ładowania
użytkownika tej aplikacji.
2. Wszystkie zapisy
Zliczane są wszystkie zapisy ładowania w
stacji ładującej.
3. Statystyki ładowania
Czas ładowania i poziom ładowania można zliczać
miesięcznie i codziennie oraz wyświetlać na
wykresie słupkowym.
4. Nagranie z przyciskiem usuwania
Rejestr zapisany w aplikacji mobilnej zostanie
usunięty, natomiast zapis stacji ładującej nie
zostanie usunięty.
5. Przycisk synchronizacji nagrywania
Kiedy telefon komórkowy musi zsynchronizować
zapis stacji ładującej, możesz nacisnąć ten przycisk,
aby przeprowadzić synchronizację, co zajmie
określoną ilość czasu.
6. Przycisk zapisu
Zapisy zostaną wygenerowane w pliku, który można
przenieść do innego oprogramowania poprzez
udostępnienie.
Page 6

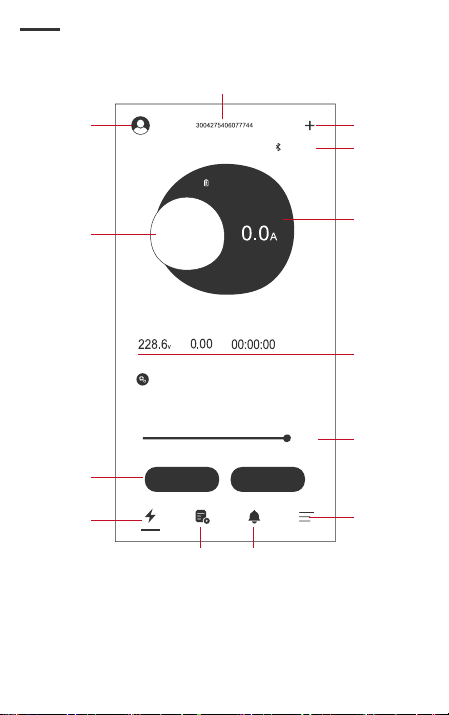

OPIS FUNKCJI APLIKACJI
Nazwa urządzenia
Ustawienie
Połączony
Dodaj urządzenie
Znak połączenia, Bluetooth
SKOŃCZONE
kW
kWH
OPCJE ŁADOWANIAMenu ustawień systemu
Prąd
Temp
31.8
℃
Automatyczne pełne ładowanie
32/32A
Panel zasilania
Obszar parametrów ładowania
Dostępny maksymalny
prąd ładowania
ROZPOCZNIJ ŁADOWANIE
Prąd elektryczny panel
Przycisk ładowania
Ładowanie menu
strony głównej
Ustawienia parametrów ładowania można zapisać w aplikacji, a ustawione dane
zostaną automatycznie wykorzystane dla każdego parametru ładowania.
Główne trzy ustawienia parametrów ładowania obejmują:
1. opóźnione ładowanie
2. czas ładowania
3. maksymalny prąd ładowania
Moc
0.00
Napięcie Kwota Czas trwania
Bieżące Ustawienie Ładowania
Tryb Ładowania
Maksymalny prąd
Menu nagrywania ładowania Menu podpowiedzi informacyjnych
Page 7
Ekran wyświetlający
Wskaźnik ledowy

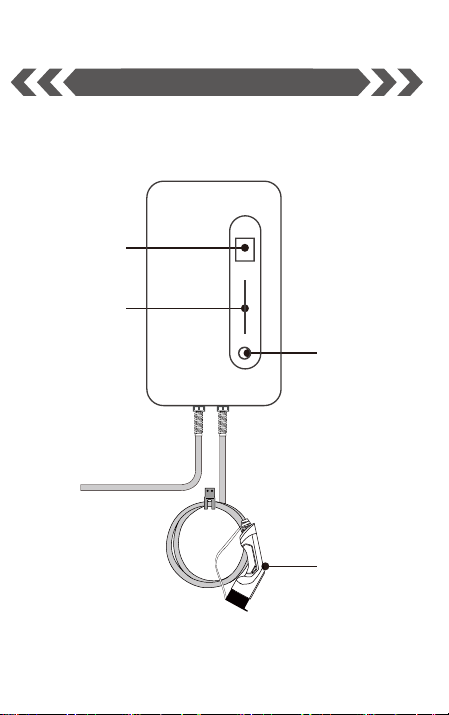

Opis produktu
Stacja Ładowania
Włącznik / Wyłącznik
Wtyczka do ładowania
Page 8
Parametry Techniczne
Stacja Ładowania Pojazdów
Elektrycznych Poziomu 2
Metoda Instalacji: Ściana/Stojak
Tryb: C (z wtyczką)
Certyfikat: CE, FCC
Stopień Ochrony IP: IP66
Napięcie Znamionowe: 100 V-250 V
Prąd Znamionowy: 16/32A
Maksymalna Moc: 3.6kW/7.2kW
Tryb Fazowy: jednofazowy
Temperatura Pracy: -25℃ ~55℃
Materiał Obudowy: Stop ABS + PC
Tryb Uruchamiania: APLIKACJA (domyślnie)
Instrukcja Użytkowania
Ochrona Bezpieczeństwa:
Funkcje ostrzegawcze i wyświetlające
Ochrona obwodu otwartego
Zabezpieczenie nadprądowe
Zabezpieczenie pod napięciem
Ochrona uziemienia
Wykrywanie stanu ładowania

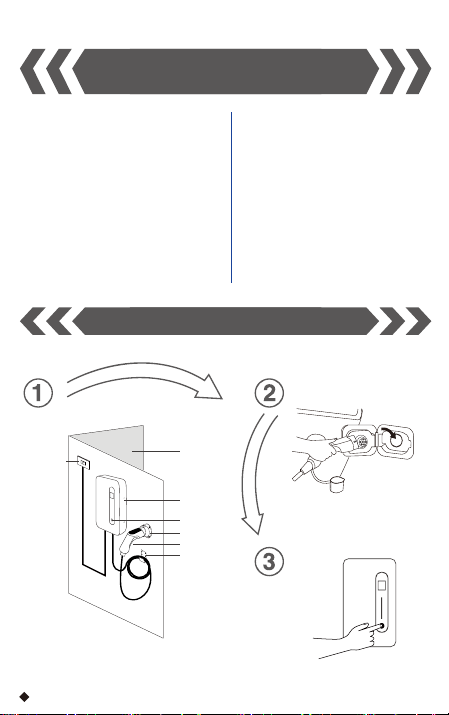

Skrzynka Rozdzielcza
Upewnij się, że stacja ścienna jest
podłączona do zasilania
Zawieś kabel na haku, gdy nie jest używany
Ściana
Stacja ładowania
Przycisk
Uchwyt
Wtyczka do ładowania
Hak
Połącz pojazd elektryczny i stację
za pomocą kabla do ładowania
pojazdu elektrycznego
Naciśnij przycisk po prawej stronie
stacji ładowania, aby
rozpocząć/zakończyć ładowanie
Page 9

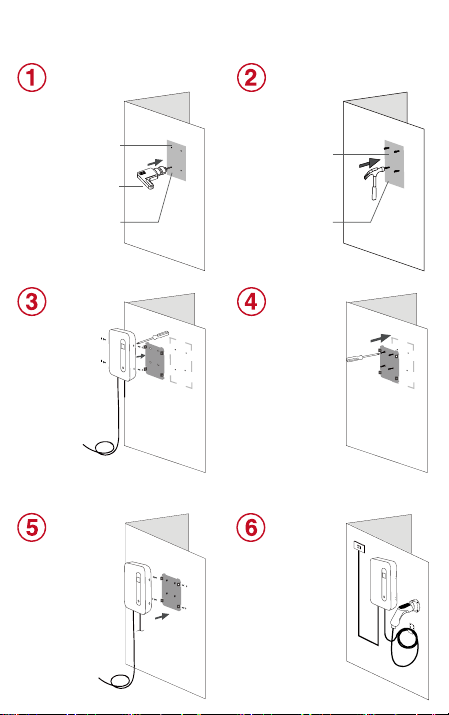

Przewodnik Instalacji
SZABLON REFERENCYJNY
który pokazuje lokalizację dziur
Wywierć otwory
i odkręć 4 ŚRUBY, aby
zdjąć tylną PŁYTĘ
na ścianie
Wkręć oba boki STACJI
z 4 ŚRUBAMI
według
SZABLONU REFERENCYJNEGO
Usuń cztery GUMOWE KOŁKI
Umieść STACJĘ na PŁYCIE
Ściana
ŚRUBY Z TWORZYW SZTUCZNYCH 30mm
SZABLON REFERENCYJNY ze ściany
Wbij młotek
w dziury
Później zdejmij
Napraw PŁYTĘ
za pomocą WKRĘTÓW 30 mm
na ścianie
To jest ostateczny wygląd
możesz umieścić HACZYK
i UCHWYT
gdziekolwiek potrzebujesz
Kabel może
być zawieszony na
HACZYK I UCHWYT
Page 10

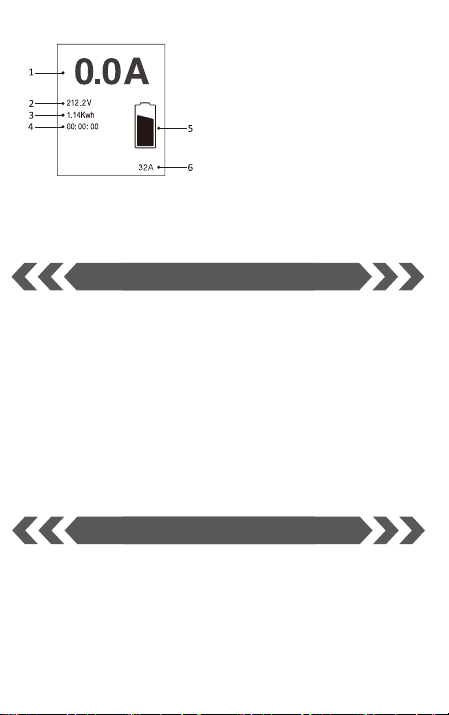

Opis Ekranu
1. Prąd w czasie rzeczywistym
2. Napięcie w czasie rzeczywistym
3. Moc ładowania
4. Czas ładowania
5. Ikona ładowania
6. Prąd znamionowy
Uwaga: W przypadku wystąpienia niewielkich problemów np.
z prądem, stacja ładująca automatycznie uruchomi
się ponownie w celu naprawy i kontynuowania ładowania.
Ostrożność
▲ Niezastosowanie się do instrukcji może spowodować zagrożenie.
▲ Dzieciom zabrania się dotykania stacji ładowania.
▲ Nie demontuj stacji ładującej podczas jej działania.
▲ Stację ładującą należy zainstalować z dala od materiałów pirotechnicznych, miejsc
zanieczyszczonych lub korozyjnych.
▲ Ze stacji ładującej korzystaj wyłącznie podczas normalnego działania i ściśle przestrzegaj
instrukcji.
▲ Stacja ładująca wytwarza wysokie napięcie wyjściowe. Podczas korzystania z niego należy
zwrócić uwagę na bezpieczeństwo osobiste.
▲ Jeśli wystąpi awaria, może to spowodować porażenie prądem lub nawet śmierć. W sytuacjach
awaryjnych należy odciąć zasilanie.
Konserwacja
Aby zapewnić normalną żywotność stacji ładującej i zmniejszyć ryzyko, konserwację należy
przeprowadzić w określonym czasie. Konserwację sprzętu muszą przeprowadzać profesjonaliści
dysponujący wykwalifikowanymi i bezpiecznymi narzędziami konserwacyjnymi.
Produkt jest już fabrycznie zapakowany. Podczas transportu należy unikać silnych uderzeń i
uderzeń, aby uniknąć uszkodzenia opakowania zewnętrznego produktu.
Produkt należy umieścić w temperaturze otoczenia - 25℃ ~55℃ przy wilgotności względnej nie
większej niż 95%. Powietrze nie powinno zawierać kwasów ani innych gazów oraz substancji
korozyjnych i wybuchowych.
Page 11
Ostrzeżenie
Niezastosowanie się do instrukcji może spowodować zagrożenie!
▲ Regularnie sprawdzaj, czy stacja ładująca nie ma widocznych uszkodzeń. Podczas obsługi
uszkodzonej stacji ładującej może dojść do porażenia prądem.
▲ Upewnij się, że wszystkie urządzenia zabezpieczające są zawsze dostępne i regularnie
testowane, aby zapewnić ich normalne działanie.
▲ Jeżeli wystąpi zwarcie doziemne, należy założyć, że w kablu znajduje się napięcie. Przed
sprawdzeniem stacji ładującej należy upewnić się, że w systemie nie występuje napięcie
wysokiego napięcia.
▲ Osoby instalujące i korzystające ze stacji ładowania mają obowiązek przestrzegać
wymienionych zasad i przepisów, aby zapewnić bezpieczeństwo osobiste i bezpieczeństwo sprzętu.
▲ Przed włączeniem urządzenia należy upewnić się, że jest ono prawidłowo uziemione,
aby uniknąć niepotrzebnych wypadków.
▲ Wszystkie niepotrzebnie odsłonięte metalowe części narzędzi należy zaizolować, aby
zapobiec ich dotykaniu metalowej ramy i uniknąć zwarcia.
▲ Pod żadnym pozorem nie modyfikuj, nie modernizuj ani nie zmieniaj żadnej części samodzielnie.
▲ Aby zapewnić żywotność i stabilną pracę stacji ładującej, należy utrzymywać możliwie
czyste środowisko pracy o w miarę stabilnej temperaturze i wilgotności. Stacji ładującej
nie wolno używać w środowisku łatwopalnym lub w środowisku z lotnym gazem.
▲ Przed włączeniem urządzenia należy upewnić się, że napięcie wejściowe, częstotliwość,
wyłączniki automatyczne i inne warunki urządzenia odpowiadają specyfikacjom.
Page 12
UPROSZCZONA DEKLARACJA ZGODNOŚCI UE
Nanjing SHENQl Electronic Technology co., Ltd. niniejszym oświadcza, że typ urządzenia
radiowego Ładowarka naścienna [F30-APP] jest zgodny z dyrektywą 2014/53/UE. Pełny
tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym:
https://files.innpro.pl/Besen
Adres producenta: 2F BLDG4 MINGHUI INNOVATION PARK NO9 WEST ZHONGIXNG
ROAD LISHUI DISTRICT NANJING, JIANGSU
Częstotliwość radiowa: 2400MHZ~2483.5MHZ
Maksymalna moc częstotliwości radiowej: 16±2dBm
