Bertini UE10001 Assembly [en, fr, es]

www.bertinibaby.com

_____________________________________

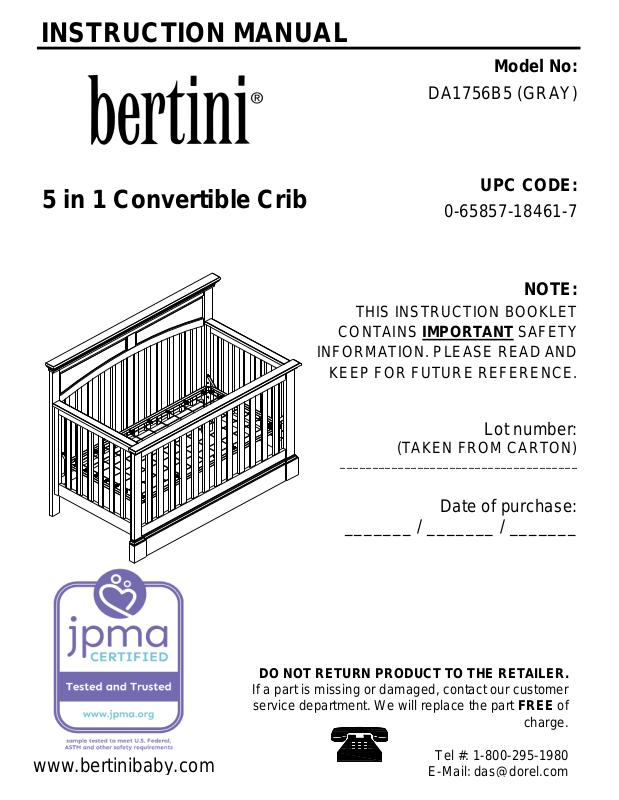

INSTRUCTION MANUAL

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

Mail: [email protected]

5 in 1 Convertible Crib

Model No:

DA1756B5 (GRAY)

UPC CODE:

0-65857-18461-7

NOTE:

THIS INSTRUCTION BOOKLET

CONTAINS IMPORTANT SAFETY

INFORMATION. PLEASE READ AND

KEEP FOR FUTURE REFERENCE.

Lot number:

(TAKEN FROM CARTON)

Date of purchase:

_______ / _______ / _______

DO NOT RETURN PRODUCT TO THE RETAILER.

If a part is missing or damaged, contact our customer

service department. We will replace the part FREE of

charge.

Tel #: [phone]

E-

*

*
*

*
*

*

*
*

*
*

*

*
*
*

*
*

*

*

NEVER use bed with children under 15 months or over 50 lbs.

*

ALWAYS follow assembly instructions.

*
*

NEVER suspend strings over a bed.

*

*

CAUTION

CAUTION: ANY MATTRESS USED IN THIS CRIB MUST BE AT LEAST 27-1/4 INCHES BY 51-5/8
INCHES (69CM BY 131CM) WITH A THICKNESS NOT EXCEEDING 6 INCHES (15CM).

Infants can suffocate in gaps between crib sides and a mattress that is too small.

Follow warnings on all products in a crib.

INFANTS HAVE DIED IN TODDLER BEDS FROM ENTRAPMENT. Openings in and between bed parts can
entrap head and neck of a small child.

STRANGUALTION HAZARD. NEVER place bed near windows where cords from blinds or drapes may
strangle a child.

NEVER place items with a string, cord, or ribbon around a child's neck, such as hood strings or pacifier
cords. These items can catch on bed parts.

ENTRAPMENT HAZARD. To avoid dangerous gaps, any mattress used on this bed shall be a full-size crib
mattress at least 51-5/8 inches (1310 mm) in length, 27-1/4 inches (690 mm) in width, and a max thickness
of 6 inches (150 mm).

To help prevent strangulation tighten all fasteners. A child can trap parts of the body or clothing on loose
fasteners.

If refinishing, use a non-toxic finish specified for children's products.

When child is able to pull to standing position, set mattress to lowest position and remove bumper pads,
large toys and other objects that could serve as steps for climbing out.

Never use plastic shipping bags or other plastic film as mattress covers because they can cause suffocation.

Replace teething rail if damaged or loose (if teething rail is provided for this model).

Infants can suffocate on soft bedding. Never add a pillow or comforter. Never place additional padding under
an infant.

Stop using the crib when child begins to climb out or reaches the height of 35 inches (89 cm).

To reduce the risk of SIDS, pediatricians recommend healthy infants be placed on their backs to sleep,
unless otherwise advised by your physician.

DO NOT place crib near window where cords from blinds or drapes may strangle a child.

Strings can cause strangulation! DO NOT place items with a string around a child's neck, such as hood
strings or pacifier cords. DO NOT suspend strings over a crib or attach strings to toys.

Canada, H1G 3L1

WARNING

Failure to follow these warnings and assembly instructions could result in serious injury or death.

Read all instructions before assembling crib. KEEP INSTRUCTIONS FOR FUTURE USE.

Check this product for damaged hardware, loose joints, loose bolts or other fasteners, missing parts or sharp
edges before assembly and frequently during use. Securely tighten loose bolts and other fasteners. DO NOT
use crib if any parts are missing, damaged or broken. Contact a customer service representative at 1-800-295­1980 for replacement parts and instructional literature if needed. DO NOT substitute parts.

CUSTOMER SERVICE

You can also contact us by writing to the address listed below. Please include the product model number, color and a detailed

description of your enquiry.

Dorel Living - Customer Service Department

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Quebec

*
*
*
*
*
*
*

WARNING: Should this product become damaged,

and/or components are broken or missing, DO NOT USE.

Dust regularly with a soft, lint-free cloth to prevent soil build-up. A damp cloth may be used occasionally to
clean surface. Dry immediately. Do not use any abrasives that may damage finish. Excessive exposure to
sunlight and extreme changes in temperature and moisture can damage wood furniture.
Check all bolts, screws and fasteners periodically and tighten them if necessary.

1-YEAR LIMITED WARRANTY

Dorel warrants its product to be free from defects in material and workmanship and agrees to
remedy any such defect. This warranty covers 1 year from the date of original purchase from
authorized retailers. This warranty is valid only upon presentation of proof of purchase. This is
solely limited to the repair or replacement of defective furniture components and no assembly
labor is included. This warranty does not apply to any product which has been improperly
assembled, subjected to misuse or abuse or which has been altered or repaired in any way. The
warranty does not cover wearing, tearing, fading or splitting of the fabric (where applicable).
This warranty gives you specific legal rights and you may also have other rights which vary from
State to State or Province to Province.

CARE, CLEANING AND MAINTENANCE

NOTES AND INSTALLATION

Ensure all parts and components are present before beginning assembly.

Assemble on a soft, smooth surface to prevent damage to product finish.

Phillips head screw driver is not included.

DO NOT use power tools.

CAUTIONS: Adult assembly required.

Assembly will require two people.

Estimated assembly time: 30 minutes.

1 2

3 4

5 6

HARDWARE LIST

5 in 1 Convertible Crib

DA1756B5

Ø1/4" * 13 * 40 mm

Ø1/4" * 13 * 35 mm

BOLT

BOLT

12 PCS

4 PCS

Ø1/4" * 13 * 15 mm

Ø1/4" * 11 * 1.2 mm

BOLT

SPRING WASHER

16PCS

16 PCS

Ø5/16" * 13 * 1.5 mm

4mm x 110

SPRING WASHER

ALLEN KEY

12 PCS

1 PC

PARTS LIST

A B C

D E F

HEADBOARD

1 PC

RIGHT SIDE PANEL

1 PC

LEFT SIDE PANEL

1 PC

5 in 1 Convertible Crib

DA1756B5

FRONT PANEL

1 PC

BOTTOM RAIL

1 PC

MATTRESS SUPPORT

1 PC

5 in 1 Convertible Crib

DA1756B5

CRIB ASSEMBLY INSTRUCTION

NOTE: When inserting bolts, turn clockwise until tight. Then loosen
1/2 - 3/4 of a turn. After crib is completely assembled, return to
each bolt and tighten. Use wax or soap on all bolts to facilitate
assembly.

STEP 1

5 in 1 Convertible Crib

DA1756B5

Attach right side panel (B) and left side panel (C) to the headboard (A) using
bolts (1) and spring washers (5). Use the Allen key (6) to tighten the bolts.

6 PCS

5

6 PCS1

C

B

A

1

5

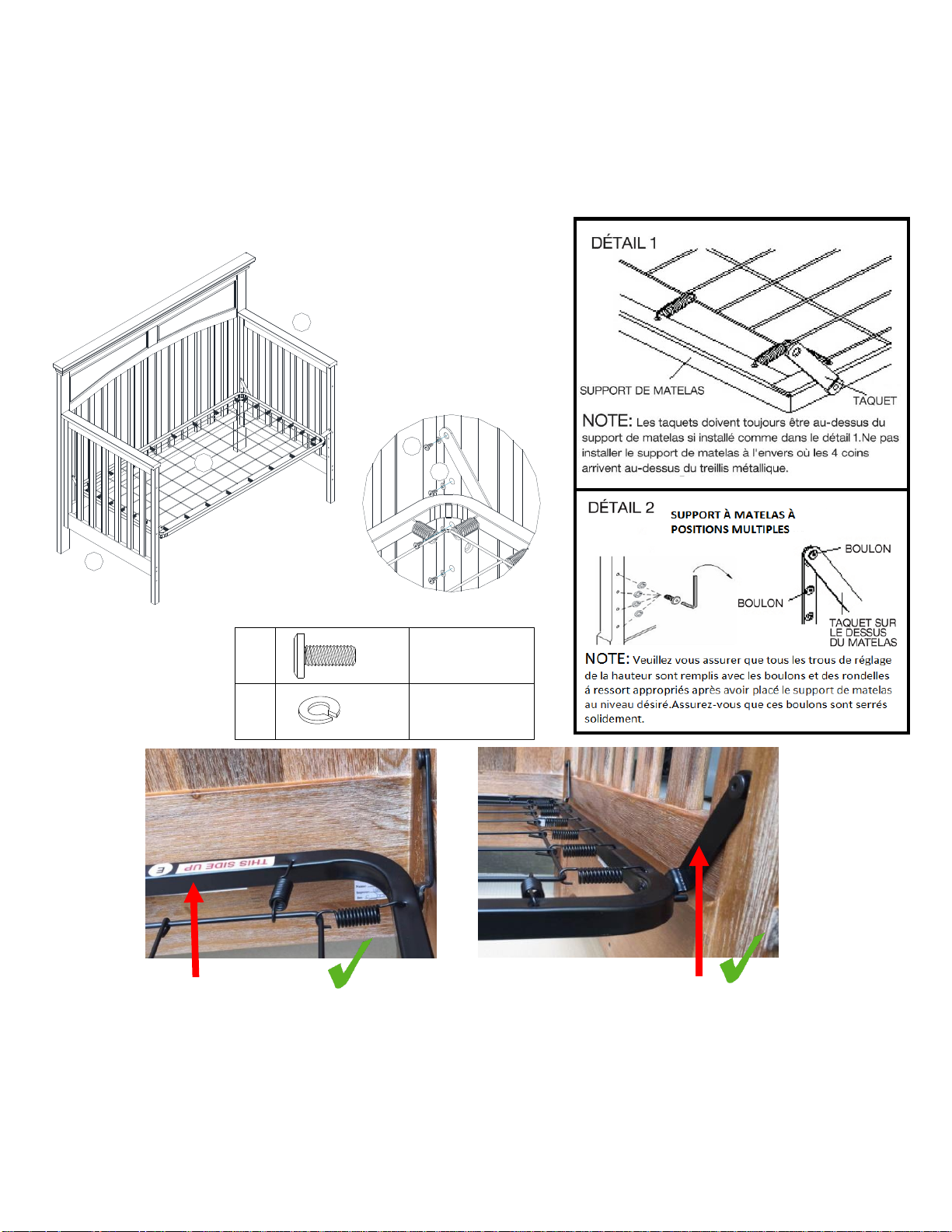

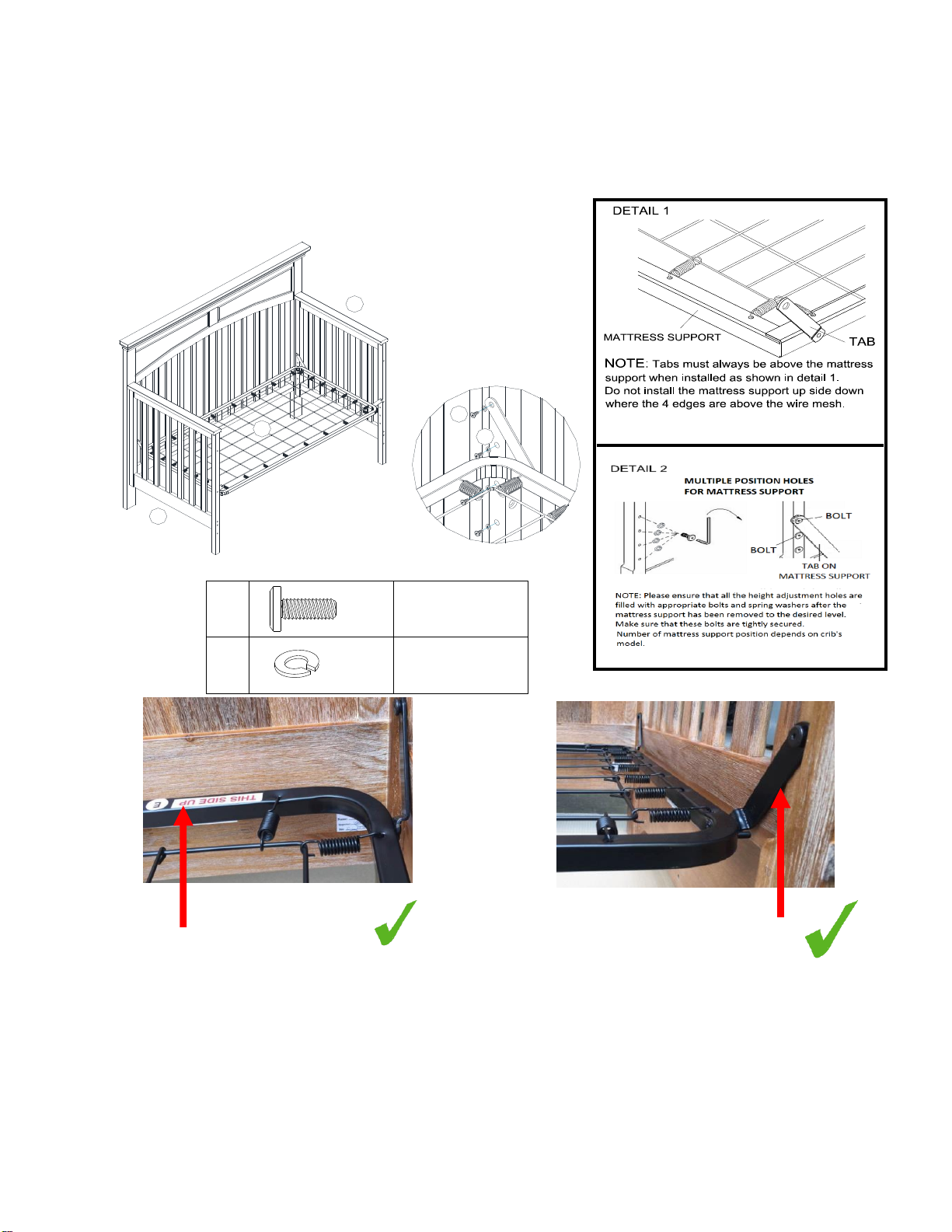

STEP 2

5 in 1 Convertible Crib

DA1756B5

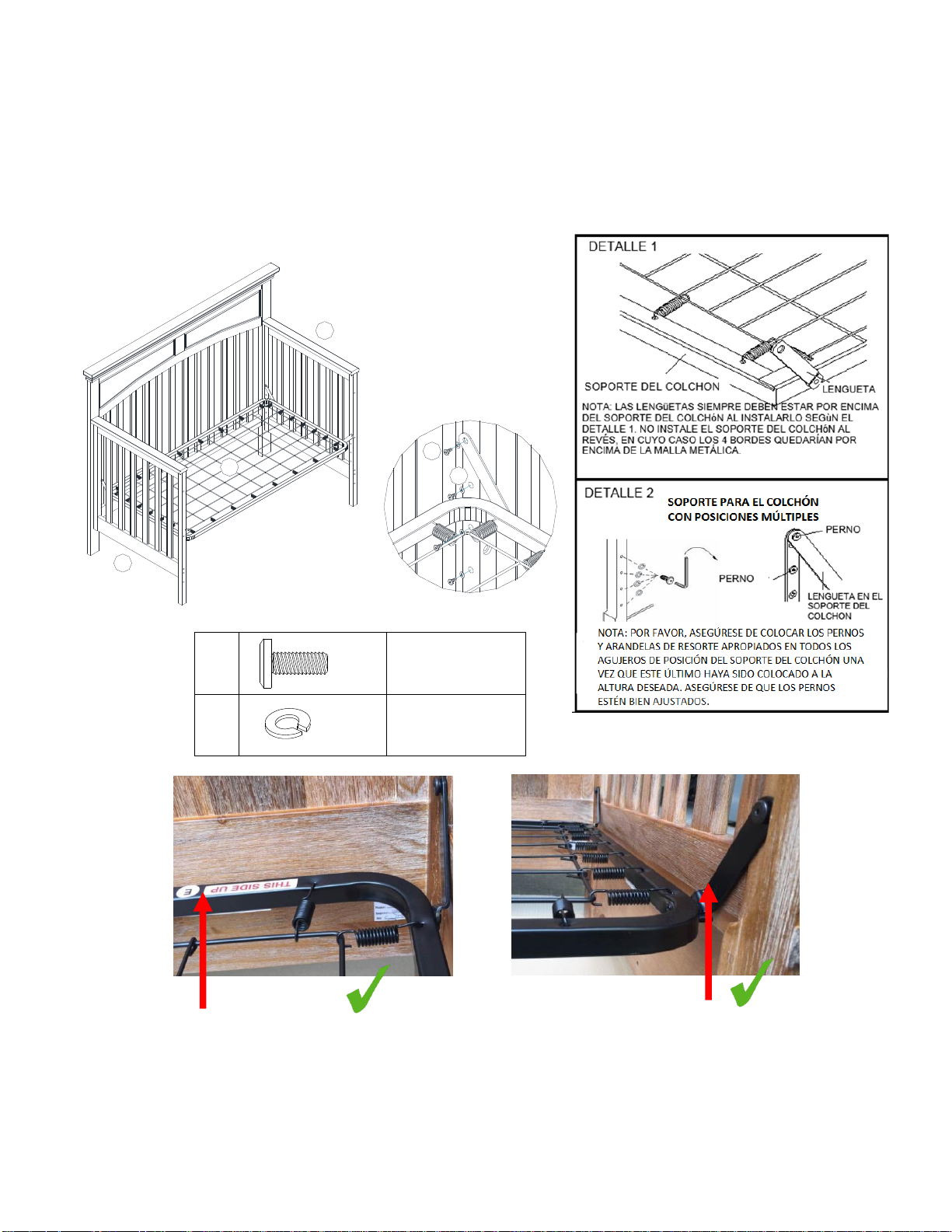

Attach mattress support (F) to the side panels (B & C) with mattress support
bolts (3) and spring washers (4).
Use the Allen key (6) to tighten the bolts.

NOTE: The above photos and drawings showing how to properly attach the

mattress support are for reference only. Crib styles and colors will vary.

CORRECT

* Tabs on corners of

mattress support should

point up.

CORRECT

"THIS SIDE UP" label

shows which side to

face upward.

16 PCS

6 PCS

3

16 PCS

4

5

6 PCS1

F

C

B

4

3

STEP 3

5 in 1 Convertible Crib

DA1756B5

Attach front panel (D) to the side panels (B & C) with bolts (1) and spring
washers (5) as shown below.
Use the Allen key (6) to tighten the bolts.

6 PCS

5

6 PCS1

D

1

5

A

B

C

5 in 1 Convertible Crib

The toddler bed or day bed is not intended for children under 15 months of age or over 50 lbs
(22.7 kgs).

16 PCS

6 PCS

3

16 PCS

4

5

6 PCS1

DA1756B5

A

B

2

E

C

2

4 PCS

WARNINGS:

*

ANY MATTRESS USED IN THIS CRIB MUST BE AT LEAST 27-1/4 INCHES BY
51-5/8 INCHES (69CM by 131CM) WITH A THICKNESS NOT EXCEEDING 6 INCHES (15CM).

*

(3)

STEP 1:
STEP 2:

STEP 3:

DAY BED ASSEMBLY: STARTING FROM CRIB

Detach the front panel (D) from side panels (B & C) with Allen key (6).

If mattress support (F) is not in the lowest position, unscrew mattress support bolts

and spring washers (4) from left & right side panels (B & C) and move to the lowest

position

Attach bottom rail (E) to the side panels (B & C) using bolts (2). Use Allen key (6) to
tighten all bolts.

STEP 4:

STEP 1:
STEP 2:

Ensure all bolts are tightly secured.

Follow steps 1 to 3 of the crib assembly instruction.
Follow steps 2 to 4 for the day bed assembly instruction located above (starting from crib).

DAY BED ASSEMBLY: STARTING FROM SCRATCH

5 in 1 Convertible Crib

FULL SIZE BED ASSEMBLY INSTRUCTIONS

(HEADBOARD ONLY)

DA1756B5

NOTE: FULL SIZE CONVERSION RAILS ARE NOT INCLUDED. DIAGRAMS ARE

FOR REFERENCE ONLY. BED RAILS MAY DIFFER FROM ILLUSTRATION.

IMPORTANT: STORE UNUSED PARTS FOR FUTURE USE.

ALWAYS STORE THE ASSEMBLY INSTRUCTIONS IN THE POUCH ATTACHED TO THE

MATTRESS SUPPORT (F).

STEP 1

Attach a metal bedframe (not included) to the headboard (A) to convert your crib into

a full size bed using the headboard only.

5 in 1 Convertible Crib

DA1756B5

FULL SIZE BED ASSEMBLY INSTRUCTION

(HEADBOARD AND FOOTBOARD)

NOTE: FULL SIZE CONVERSION RAILS ARE NOT INCLUDED. DIAGRAMS ARE

FOR REFERENCE ONLY. BED RAILS MAY DIFFER FROM ILLUSTRATION.

STEP 1

Attach standard size metal bedrails (not included) to headboard (A) and front panel
(D) to convert your crib into a full size bed.

NOTE: Purchase the matching

Wooden Bedrails for

a coordinated look. See next

page for details!

IMPORTANT: STORE UNUSED PARTS FOR FUTURE USE.

ALWAYS STORE THE ASSEMBLY INSTRUCTIONS IN THE POUCH ATTACHED TO THE

MATTRESS SUPPORT (F).

5 in 1 Convertible Crib

separately.

DA1756B5

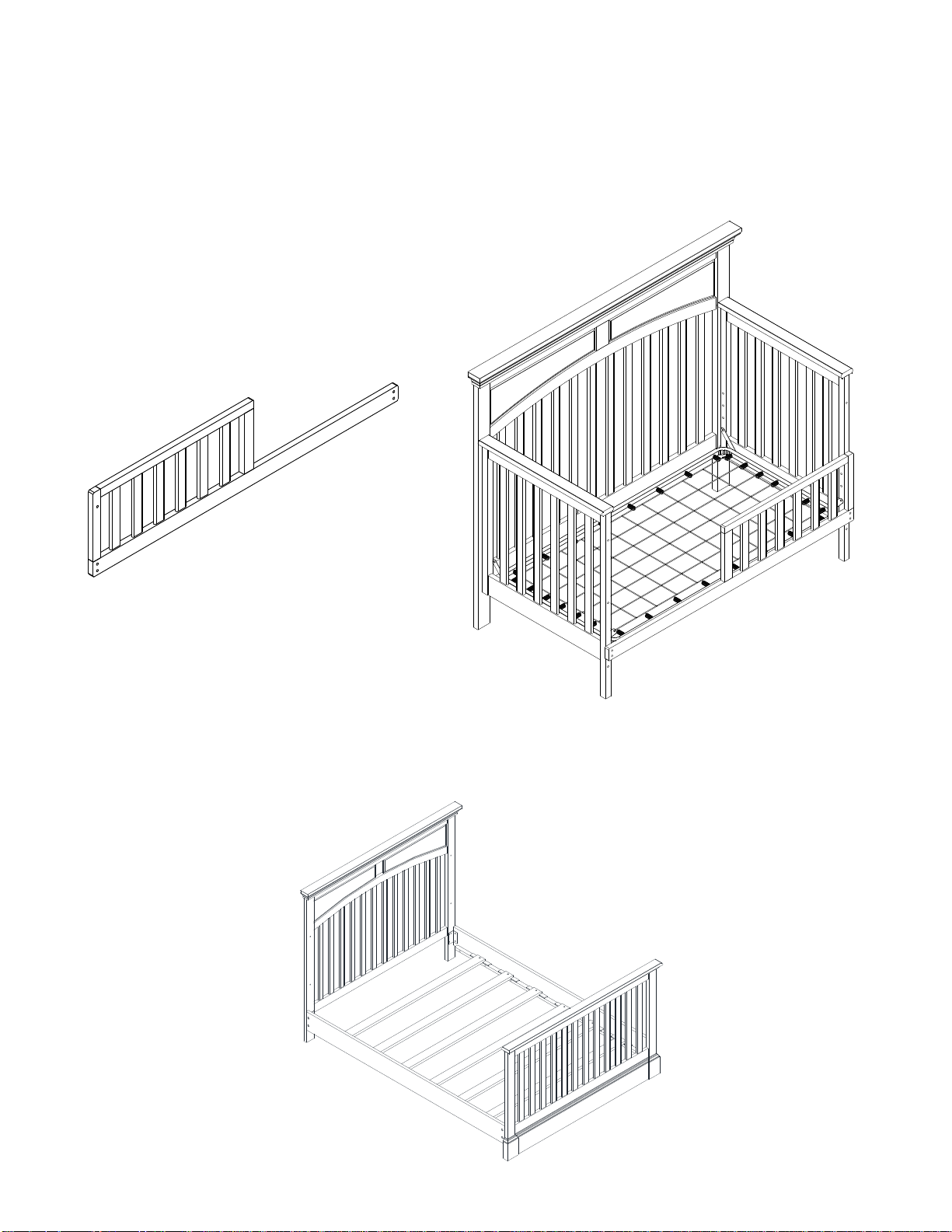

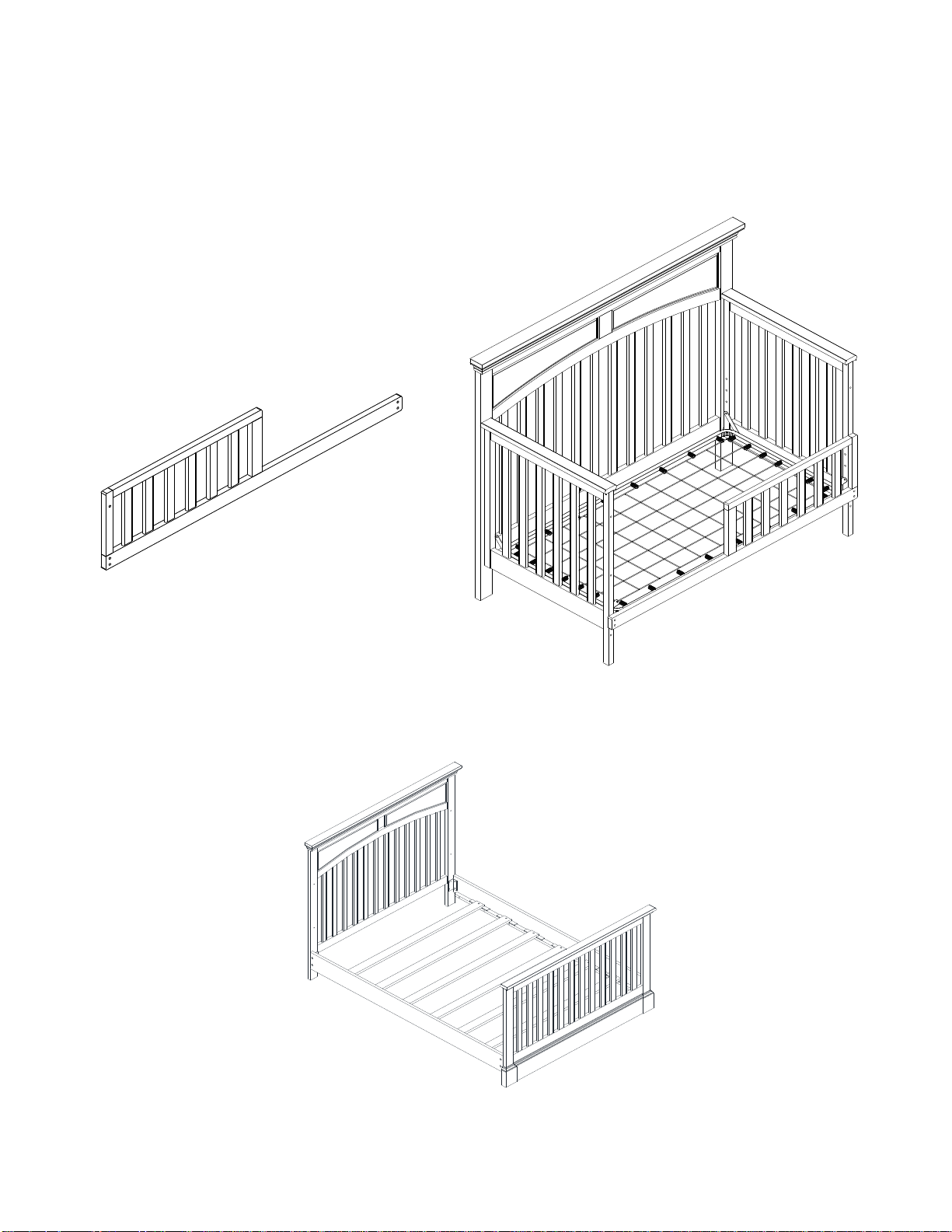

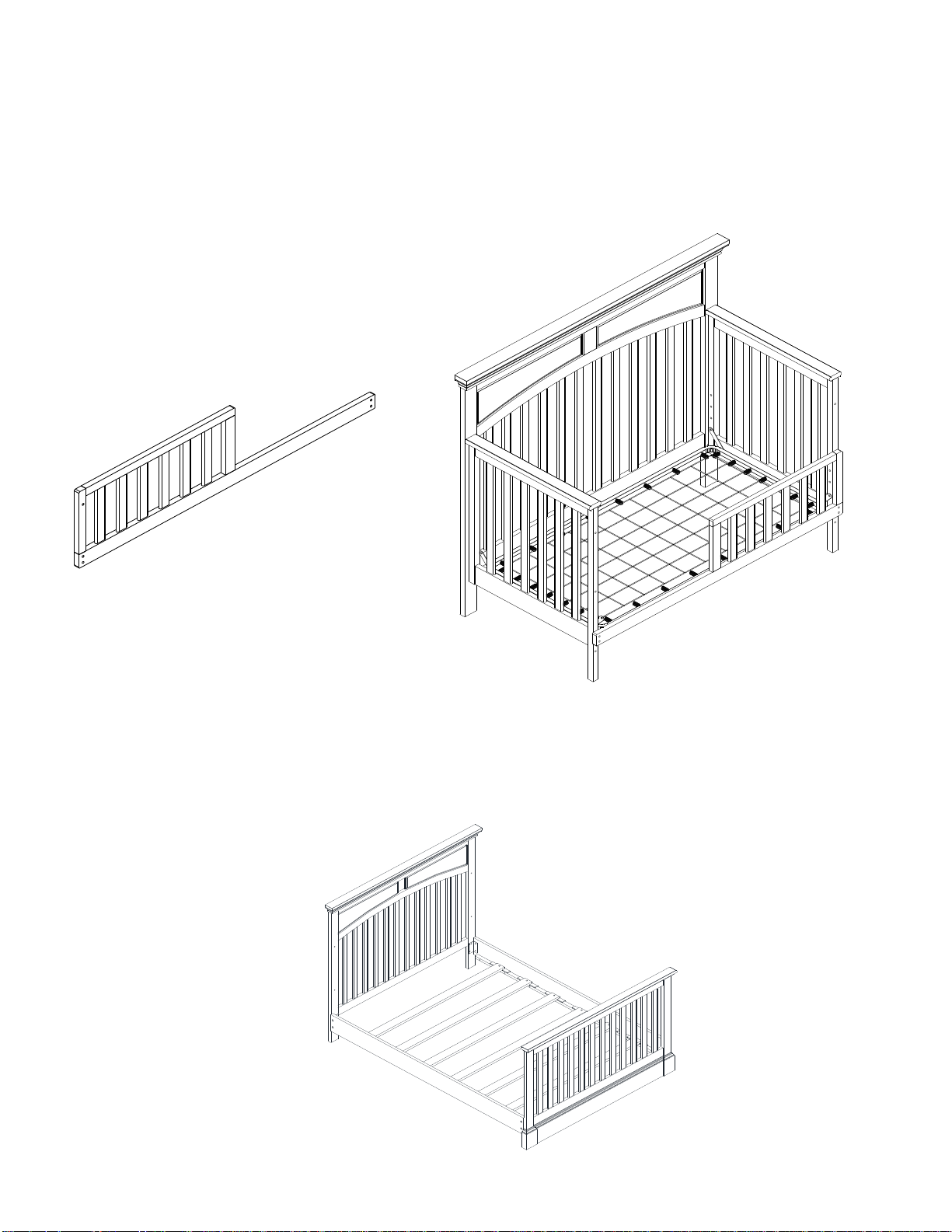

Convert your 5 IN 1 CRIB 5-in-1 Crib into a toddler bed with

the Toddler Bed Conversion Rail ( model number DA1756-

5) sold separately.

Convert your 5-in-1 Crib into a full size bed with the

Wooden Bed Rails (model number DA1756-8), sold

That's it ! You've finished assembling your crib!

5 in 1 Convertible Crib

CAUTION: This unit is intended for use only with the

products and/or maximum weights indicated. Use with other

products and/or products heavier than the maximum weights

indicated may result in instability or cause possible injury.

DA1756B5

Stop using crib when child

begins to climb out or reaches

the height of 35 inches (89 cm).

The TODDLER BED or DAY

BED is not intended for children

under 15 months of age or over

50 pounds (22.7 kgs).

ANY MATTRESS USED IN THIS

CRIB MUST BE AT LEAST 27-

1/4 INCHES BY 51-5/8 INCHES

(69CM BY 131CM) WITH A

THICKNESS NOT EXCEEDING

6 INCHES (15CM).

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

Maximum weight not to exceed

50 pounds when used as a crib.

DO NOT RETURN PRODUCT TO THE RETAILER.

If a part is missing or damaged, contact our customer

service department. We will replace the part FREE of charge.

Tel #: [phone]

E-Mail: [email protected]

www.bertinibaby.com

MANUAL DE INSTRUCCIONES

NO DEVUELVA EL PRODUCTO A LA TIENDA

Si falta una pieza o está dañada, contacte nuestro departamento de

servicio a la clientela. Reemplazaremos la pieza SIN cargo.

1980

Correo electrónico: [email protected]m

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

Modelo No:

DA1756B5 (GRIS)

CODIGO UPC:

CUNA 5 EN 1 CONVERTIBLE

0-65857-18461-7

NOTA:

ESTE MANUEL DE INSTRUCCIONES

CONTIENE INFORMACIÓN DE

SEGURIDAD IMPORTANTE.

POR FAVOR LÉALO Y CONSÉRVELO

PARA REFERENCIA FUTURA.

Numero de lote:

(TOMADO DEL CARTON)

_____________________________________

Fecha de compra:

_______ / _______ / _______

Tel #: [phone]-

*

*

*

*
*
*

*

*

*

*

*

*
*

*

*

*

*

*

NUNCA utilizar la cama para un niño menor de 15 meses o que pese más de 50 lbs.

*

SIEMPRE siga las instrucciones de ensamblaje.

*

*

NUNCA cuelgue cordones por encima de una cama.

*

*

SERVICIO AL CLIENTE

También puede contactarnos escribiendo a la dirección que figura a continuación. Por favor incluya el número de modelo del

producto, el color y una descripción detallada de su pregunta.

Dorel Living - Customer Service Department

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Quebec

Canada, H1G 3L1

ADVERTENCIA

Si no se siguen estas advertencias e instrucciones al armar la cuna, el niño podría sufrir lesiones graves o
morir.

Lea todas las instrucciones antes de armar la cuna. CONSERVE LAS INSTRUCCIONES PARA USO

FUTURO.

Antes de cada uso o de armarla, inspeccione la cuna y asegúrese de que no hayan piezas dañadas,
uniones flojas, piezas que falten o bordes filosos. NO use la cuna si faltan piezas o están rotas. Pida al
vendedor o escriba a nuestro representante de servicio al cliente (1-800-295-1980) para obtener piezas de
recambio e instrucciones si es necesario. NO substituya piezas.

Los bebés pueden asfixiarse con accesorios blandos. Nunca agregue almohadas, edredones o relleno.

Cuando el niño pueda pararse o llegue a 35" (89 cm) de altura, no debe seguir usando esta cuna.

Para reducir el riesgo de SMSL, los pediatras recomiendan que los bebés con buena salud duerman
boca arriba, a menos que su médico le dé otras recomendaciones.

NO coloque la cuna cerca de una ventana donde el niño podría ahorcarse con los cordones de
persianas o cortinas.

¡Los cordones pueden causar estrangulamiento! NO coloque objetos con un cordón al cuello del niño,
como el cordón de una capucha o de un chupete. NO cuelgue cordones sobre la cuna ni ate juguetes con
cordones.

Para prevenir el riesgo de estrangulación ajuste todas las uniones. La ropa o partes del cuerpo del niño
pueden quedar atrapados en uniones flojas.

Si cambia la terminación de la cuna, utilice un material no tóxico recomendado para productos para niños.

Cuando el niño sea capaz de pararse, coloque el colchón en la posición más baja y retire almohadillas,
juguetes grandes y otros objetos que podrían servir para que el niño trepe.

Nunca use bolsas ni películas plásticas como cobertura para el colchón, porque pueden causar asfixia.

Remplazar la barandilla para dentición si está dañada o floja (si una barandilla de dentición está incluida
con este modelo)

PRECAUCIÓN: TODO COLCHÓN UTILIZADO EN ESTA CUNA DEBE SER DE POR LO MENOS 27­1/4 PULGADAS POR 51-5/8 PULGADAS (69CM POR 131CM) CON UN ESPESOR NO MAS DE 6
PULGADAS (15CM).

Los niños pueden asfixiarse si quedan atrapados en espacios entre los lados de la cuna y un colchón
demasiado pequeño.

Siga las advertencias en todos los productos en una cuna.

ALGUNOS NIÑOS HAN MUERTO EN LA CAMA PORQUE QUEDARON ATRAPADOS. La cabeza o el
cuello de un niño pueden quedar atrapados en espacios entre las partes de la cama.

PELIGRO DE ESTRANGULACIÓN. NUNCA coloque la cama cerca de una ventana donde los cordones
de persianas o cortinas podrían estrangular al niño.

NUNCA cuelgue objetos con un cordón, cuerda o cinta al cuello del niño, tales como capuchas con
cordón o chupetes. Estos objetos pueden quedar atrapados entre las partes de la cama.

PRECAUCIÓN
PELIGRO DE BLOQUEO. Para evitar los espacios peligrosos, todo colchón utilizado con esta cama

debe ser un colchón de tamaño normal de por lo menos 51-5/8 pulgadas (1310 mm) de largo, 27-1/4
pulgadas (690 mm) de ancho y un máximo de 6 pulgadas (150 mm).

*
*
*
*
*
*
*

CUIDADO, LIMPIEZA Y MANTENIMIENTO

NOTAS E INSTALACIÓN

Asegúrese de tener todas las piezas y componentes antes de comenzar a armarla.

Ármela sobre superficies blandas y suaves para evitar dañar el pulido del producto.

El destornillador de cabeza Phillips no está incluido.

No use herramientas eléctricas.

Precaución: Un adulto debe armarla.

Se necesitan dos personas para armarla.

Tiempo estimado para armarla: 30 minutos.

Quítele el polvo regularmente con un paño limpio y seco para evitar que haya acumulación. De vez en
cuando se puede usar un paño húmedo para limpiar la superficie. Séquelo inmediatamente. No utilice
productos abrasivos que puedan dañar el lustre. La exposición excesiva a la luz solar y a cambios extremos
de temperatura y humedad puede dañar la madera del mueble.

Verifique los pernos y tornillos periódicamente y ajústelos si es necesario.

GARANTÍA LIMITADA DE 1 AÑO

Dorel garantiza que este producto está libre de defectos de material y mano de obra y se
compromete a remediar cualquier defecto de este tipo. Esta garantía cubre 1 año a partir de la
fecha de compra original. Esta garantía es válida solamente con presentación de una prueba de
compra. Esto se limita a la reparación o reemplazo de componentes defectuosos del mueble y
no se incluye ningún trabajo de ensamblaje. Esta garantía no se aplica a ningún producto que
haya sido mal ensamblado, sujeto a mal uso o abuso, o que haya sido alterado o reparado de
cualquier manera. Cualquier uso, rotura o pérdida de color de la tela no están incluidos en esta
garantía (donde corresponda). Esta garantía le da derechos legales específicas y usted puede
también tener otros derechos que varían de estado a estado o de provincia a provincia.

ADVERTENCIA: Si este producto está dañado y/o

ciertas piezas faltan o están rotas, NO LO USE.

1 2

3 4

5 6

12 PZAS

1 PZA

Ø5/16" * 13 * 1.5 mm

4mm x 110

ARANDELA RESORTE

LLAVE ALLEN

PERNO

ARANDELA RESORTE

16PZAS

16 PZAS

12 PZAS

4 PZAS

Ø1/4" * 13 * 15 mm

Ø1/4" * 11 * 1.2 mm

Ø1/4" * 13 * 40 mm

Ø1/4" * 13 * 35 mm

PERNO

PERNO

LISTA DE ACCESORIOS

CUNA 5 EN 1 CONVERTIBLE

DA1756B5

LISTA DE PIEZAS

A B C

D E F

PANEL FRONTAL

1 PZA

RIEL INFERIOR

1 PZA

SOPORTE DE

COLCHÓN

1 PZA

CABECERA

1 PZA

PANEL LATERAL

DERECHO

1 PZA

PANEL LATERAL

IZQUIERDO

1 PZA

CUNA 5 EN 1 CONVERTIBLE

DA1756B5

CUNA 5 EN 1 CONVERTIBLE

DA1756B5

INSTRUCCIONES DE MONTAJE DE LA CUNA

NOTA: Al insertar los pernos, girelos hacia la derecha hasta que
queden apretados. Luego aflojelos 1/2 - 3/4 de vuelta. Después de
que la cuna esté completamente ensamblada, vuelva a cada perno
y aprietelos. Use cera o jabón en todos los pernos para facilitar el
montaje.

ETAPA 1

CUNA 5 EN 1 CONVERTIBLE

DA1756B5

Fije el panel lateral derecho (B) y el panel lateral izquierdo (C) a la cabecera
(A) con los pernos (1) y las arandelas de resorte (5). Utilice la llave Allen (6)
para apretar los pernos.

6 PCS

5

6 PCS1

C

B

A

1

5

CUNA 5 EN 1 CONVERTIBLE

DA1756B5

ETAPA 2

Fije el soporte del colchón (F) a los paneles izquierdo y derecho (B y C) con los pernos de
soporte de colchón (3) y las arandelas de resorte (4). Use la llave Allen (6) para apretar los
pernos.

CORRECTO

* La etiqueta "ESTE LADO

HACIA ARRIBA" muestra el

lado que debe ir hacia arriba.

CORRECTO

* Las lengüetas ubicadas en

los ángulos del soporte del

colchón deben ir hacia arriba.

NOTA: Las fotos y los dibujos que muestran cómo colocar correctamente el soporte del

colchón son sólo para referencia. Los estilos de cuna y colores pueden variar.

F

C

B

4

3

16 PCS

6 PCS

3

16 PCS

4

5

6 PCS1

ETAPA 3

CUNA 5 EN 1 CONVERTIBLE

DA1756B5

Fije el panel frontal (D) a los paneles laterales (B y C) con los pernos (1) y
arandelas de resorte (5) como se muestra a continuación.
Utilice la llave Allen (6) para apretar los pernos

6 PCS

5

6 PCS1

D

1

5

A

B

C

ADVERTENCIAS:

*

*

ETAPA 3:

CUNA 5 EN 1 CONVERTIBLE

DA1756B5

TODO COLCHÓN UTIZADO EN ESTA CUNA DEBE SER DE POR LO MENOS 27-1/4
PULGADAS POR 51-5/8 PULGADAS (69cm POR 131cm) CON UN ESPESOR NO MAS DE 6
PULGADAS (15cm).

CAMA DE DÍA A PARTIR DE LA CUNA

La cama de día no está prevista para niños de menos de 15 meses o más de 50 libras de peso
(22.7 KGS).

ETAPA 1:

Desmonte el panel frontal (D) de los paneles laterales (B & C) con la ayuda de lallave Allen (6).

ETAPA 2:

Siga los pasos 2 a 4 para ver las instrucciones de ensamblaje de la cama de día ubicadas
arriba (comenzando desde la cuna).

ETAPA 4:

Asegúrese de que todos los pernos estén bien sujetos.

ETAPA 1:

Siga los pasos 1 a 3 de las instrucciones de montaje de la cuna.

ETAPA 2:

Si el soporte del colchón (F) no está en la posición más baja, desenrosque los pernos (3) y las
arandelas de resorte (4) de los postes (B & C) y coloqueló and la posición más baja.

Fije el riel inferior (E) a los paneles laterales (B y C) usando los pernos (2). Use la llave Allen
(6) para apretar todos los pernos.

CAMA DE DÍA A PARTIR DE CERO

4 PCS

16 PCS

6 PCS

3

2

16 PCS

4

5

6 PCS1

C

B

A

2

E

CUNA 5 EN 1 CONVERTIBLE

DA1756B5

INSTRUCCIONES PARA ENSAMBLAJE DELA CAMA DOBLE

(CABECERA SOLAMENTE)

IMPORTANTE: GUARDE LAS PIEZAS NO UTILIZADAS PARA USO FUTURO. SIEMPRE GUARDE LAS

INSTRUCCIONES DE MONTAJE EN LA BOLSA ADJUNTA AL SOPORTE DE COLCHÓN (F).

ETAPA 1

Coloque una estructura de cama de metal (no incluida) en la cabecera (A) para

convertir su cuna en una cama doble utilizando solo la cabecera.

NOTA: LAS BARANDILLAS DE CONVERSIÓN NO ESTÁN INCLUIDAS. LOS DIAGRAMAS

SON RESENTADOS SOLO COMO REFERENCIA. LAS BARANDILLAS PUEDEN SER

CUNA 5 EN 1 CONVERTIBLE

DA1756B5

INSTRUCCIONES PARA ENSAMBLAJE DELA CAMA DOBLE

(CABECERA Y PIE DE CAMA SOLAMENTE)

NOTA: LAS BARANDILLAS DE CONVERSIÓN NO ESTÁN INCLUIDAS. LOS

DIAGRAMAS SON PRESENTADOS SOLO COMO REFERENCIA. LAS

ETAPA 1

Conecte los rieles de metal de tamaño estándar (no incluidos) a la cabecera y el
panel frontal (D) para convertir su cuna en una cama de tamaño doble.

NOTA: Compre el juego de

barandas de madera

para lograr un estilo

coordinado. Vea la página

siguiente para más detalles!

IMPORTANTE: GUARDE LAS PIEZAS NO UTILIZADAS PARA USO FUTURO.

SIEMPRE GUARDE LAS INSTRUCCIONES DE MONTAJE EN LA BOLSA ADJUNTA

AL SOPORTE DE COLCHÓN (F).

CUNA 5 EN 1 CONVERTIBLE

DA1756B5

Convierta su cuna convertible 5 en 1 en una cama para niños con la

barandilla de conversión de cama para niños (número de modelo

DA1756-5) que se venden por separado.

Convierta su cuna 5 en 1 en una cama doble con los rieles de cama

de madera (número de modelo DA1756-8), que se venden por

separado.

¡Listo! Acaba de armar su cuna 5 en 1.

CUNA 5 EN 1 CONVERTIBLE

DA1756B5

PRECAUCIÓN: Esta unidad está diseñada para ser utilizada

únicamente con los productos y/o pesos máximos indicados. Su uso con

otros productos y/o productos más pesados que los pesos máximos

indicados puede provocar inestabilidad o causar lesiones.

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

TODO COLCHÓN UTILIZADO EN

ESTA CUNA DEBE SER DE POR LO

MENOS 27-1/4 PULGADAS POR 51­5/8 PULGADAS (69CM POR 131CM)

CON UN ESPESOR NO MAS DE 6

PULGADAS (15CM).

Cuando el niño pueda

pararse o llegue a 35.4" (90

cm) de altura, no debe seguir

usando esta cuna.

El peso máximo que no

exceda de 50 libras cuando se

utiliza como una cuna.

La CAMA PARA NIÑO o CAMA

DE DÍA no está prevista para

niños menores de 15 meses o

de más de 50 libras (22.7 kgs)

NO DEVUELVA EL PRODUCTO A LA TIENDA. Si falta una pieza o

está dañada, contacte nuestro departamento de servicio a la clientela.

Reemplazaremos la pieza SIN cargo.

Tel #: [phone]

Correo electrónico: [email protected]

MANUEL D'INSTRUCTIONS

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

Modèle No.:

DA1756B5 (GRIS)

CODE CUP:

BERCEAU CONVERTIBLE 5 EN 1

0-65857-18461-7

NOTE:

CE MANUEL D'INSTRUCTIONS

CONTIENT DES INFORMATIONS

IMPORTANTES SUR LA

SÉCURITÉ. S.V.P. LIRE ET

CONSERVER POUR

Numéro de Lot:

(SITUÉ SUR LA BOÎTE)

_____________________________________

www.bertinibaby.com

Date d'achat:

_______ / _______ / _______

NE PAS RETOURNER CE PRODUIT AU MAGASIN.

Si une pièce est manquante ou endommagée, contactez notre

Service à la clientèle. Nous remplacerons la pièce

GRATUITEMENT.

Tél #: [phone]

Courriel: [email protected]

*

*

*

*

*

*

*

*

*

*
*

*

*

*

*

*

*

*

NE JAMAIS utiliser le lit pour un enfant de moins de 15 mois ou qui pèse plus de 50 lbs.

*

TOUJOURS suivre les instructions d'assemblage.

*

*

NE JAMAIS accrocher des cordes au-dessus d'un lit.

*
*

ATTENTION

DANGER DE STRANGULATION. NE JAMAIS placer le lit proche d'une fenêtre où les cordons des stores ou des rideaux pourraient

stranguler un enfant.

NE JAMAIS placer des objets avec un cordon, une corde ou un ruban au cou d'un enfant, tels que bonnets avec des cordons ou des
sucettes. Ces objets peuvent rester pris entre les parties du lit.

DANGER DE BLOQUAGE. Pour éviter des espaces dangereux, tout matelas utilisé avec ce lit doit être un matelas pleine grandeur d'au
moins 51-5|8 pouces (1310 mm) de longueur, 27-1|4 pouces (690 mm) de largeur et un épaisseur maximum de 6 pouces (150 mm).

Ne jamais utiliser des grands sacs en plastique ou de la pellicule plastique comme protecteur de matelas, car ils peuvent provoquer
l'asphyxie.

Remplacer la barre de dentition si elle est endommagée ou deserrée (si une barre de dentition est fournie avec ce modèle).

ATTENTION: TOUT MATELAS UTILISÉ DANS CE LIT D'ENFANT DOIT MESURER AU MOINS 69 CM PAR 131 CM (27-1/4 PO X 51­5/8 PO) AVEC UNE ÉPAISSEUR MAIS NE DÉPASSANT PAS 15 CM (6 PO.).

Les enfants peuvent s'asphyxier s'ils restent attrapés dans des espaces entre les côtés du lit et un matelas qui est trop petit.
Respectez les avertissement de tous les produits concernant un berceau.

DES ENFANTS SONT MORTS DANS LEUR LIT PARCE QU'ILS SONT RESTES ATTRAPES. La tête ou le cou d'un enfant peuvent
rester attrapés dans des espaces entre les parties du lit.

Pour réduire le risque de SMSN, les pédiatres recommandent de placer les enfants en bonne santé sur le dos pour dormir, à moins que le
conseil du médecin soit différent.

NE JAMAIS placer le lit près d’une fenêtre où des cordons de stores ou de rideaux pourraient étrangler un enfant.

Les cordons peuvent causer la strangulation! NE PAS placer des objets attachés par une corde autour du cou de l'enfant, tels que
bonnets avec cordons ou sucettes. NE PAS accrocher des cordes au-dessus du berceau ni attacher des cordes aux jouets.

Pour éviter le danger de strangulation serrez toutes les attaches. Des parties du corps de l'enfant ou ses vêtements peuvent demeurer
attrapés aux attaches desserrées.

Si vous refaites la finition, utilisez un produit non-toxique spécifique pour des produits pour enfants.

Lorsque l'enfant est capable de se mettre debout, placez le matelas à sa plus base position et enlevez toutes les bordures de protection,
des grands jouets et d'autres objets qui pourraient aider l'enfant à grimper.

AVERTISSEMENT

Le non respect de ces avertissements et des instructions d'assemblage peut entraîner des blessures graves ou la mort.

Lire toutes les instructions avant d'assembler le lit de bébé. GARDEZ LES INSTRUCTIONS POUR UTILISATION.

Vérifiez ce produit pour du matériel endommagé, des joints lâches, des boulons desserrés ou autres éléments de fixation, des pièces
manquantes ou des bords pointus avant d'assembler et fréquemment pendant l'utilisation. Serrez solidement les boulons desserrés ou
autres matériels de fixation. NE PAS utiliser le lit de bébé si des pièces sont manquantes, endommagées ou brisées. Contactez un
représentant du Service à la clientèle au 1-800-295-1980 pour des pièces de rechange et des instructions au besoin. NE PAS substituer
de pièces.

Les enfants peuvent s’asphyxier avec du linge de lit épais. Ne jamais ajouter un oreiller ou un édredon dans le lit. Ne jamais ajouter du
linge capitonné dans le lit de l’enfant.

Cessez d'utiliser le lit d'enfant quand l'enfant commence à grimper pour sortir ou a atteint 89 cm (35 pouces) de grandeur.

SERVICE À LA CLIENTÈLE

Vous pouvez également nous contacter en écrivant à l'adresse ci-dessous. S'il vous plaît inclure le numéro de modèle du produit, la couleur et une description

détaillée de votre demande.

Dorel Living - Customer Service Département

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Québec

Canada, H1G 3L1

*
*
*
*
*
*

Vérifiez les boulons, vis périodiquement et serrez-les si nécessaire.

GARANTIE LIMITÉE DE 1 AN

Dorel garantit que son produit est exempt de défauts de matériaux et de fabrication et accepte de remédier à un tel défaut. Cette garantie
couvre un (1) an à partir de la date d'achat originale. Cette garantie est valable uniquement sur présentation d'une preuve d'achat. Cette
garantie se limite exclusivement à la réparation ou au remplacement de pièces défectueuses du mobilier et aucun travail d'assemblage n'est
inclus. Cette garantie ne s'applique pas à un produit qui a été assemblé incorrectement, soumis à une mauvaise utilisation ou abus, ou qui a
été modifié ou réparé de quelque façon. L'usure, les déchirures ou la décoloration du tissu ne sont pas couverts par cette garantie (le cas
échéant). Cette garantie vous donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits qui varient d'un État à
l'autre ou d'une province à l'autre.

AVERTISSEMENT! Si ce produit est endommagé, et/ou des pièces sont

brisées ou manquantes, NE PAS UTILISER.

NE PAS utiliser d'outils électriques.

ATTENTION: Doit être assemblé par un adulte.

Deux personnes sont nécessaires pour l'assemblage.

Temps d'assemblage estimé: 30 minutes.

SOIN, NETTOYAGE ET ENTRETIEN

Époussetez régulièrement avec un chiffon doux, sans peluche pour empêcher la poussière de s'accumuler. Un chiffon humide peut être
utilisé occasionnellement pour nettoyer la surface. Séchez immédiatement. Ne pas utiliser de produits abrasifs qui peuvent endommager la
finition. Une exposition excessive à la lumière du soleil et aux changements extrêmes de température peut endommager le mobilier en bois.

NOTES ET INSTALLATION

S'assurer que toutes les pièces sont présentes avant de commencer l'assemblage.

Assembler sur une surface douce et lisse pour empêcher d'endommager la finition du produit.

1 2

3 4

5 6

12 PCES

1 PCE

Ø5/16" * 13 * 1.5 mm

4mm x 110

RONDELLE-RESSORT

CLÉ ALLEN

BOULON

RONDELLE-RESSORT

16PCES

16 PCES

12 PCES

4 PCES

Ø1/4" * 13 * 15 mm

Ø1/4" * 11 * 1.2 mm

Ø1/4" * 13 * 40 mm

Ø1/4" * 13 * 35 mm

BOULON

BOULON

BERCEAU CONVERTIBLE 5 EN 1

DA1756B5

LISTE DE QUINCAILLERIE

LISTE DE PIÈCES

A B C

D E F

PANNEAU AVANT

1 PCE

RAIL INFÉRIEUR

1 PCE

SUPPORT DE

MATELAS

1 PCE

BERCEAU CONVERTIBLE 5 EN 1

DA1756B5

TÊTE DE LIT

1 PCE

PANNEAU LATÉRAL

DROIT

1 PCE

PANNEAU LATÉRAL

GAUCHE

1 PCE

BERCEAU CONVERTIBLE 5 EN 1

DA1756B5

INSTRUCTION D'ASSEMBLAGE DE BERCEAU

NOTE: Lorsque vous insérez des boulons, tournez-les dans le sens
horaire jusqu'à ce qu'ils soient serrés. Ensuite, desserrez 1/2 à 3/4
de tour. Une fois le lit est complètement assemblé, retournez à
chaque boulon et serrez-le. Utilisez de la cire ou du savon sur tous
les boulons pour faciliter le montage.

ÉTAPE 1

BERCEAU CONVERTIBLE 5 EN 1

DA1756B5

Fixez le panneau latéral droit (B) et le panneau latéral gauche (C) à la tête

de lit (A) à l’aide des boulons (1) et des rondelles-ressorts (5). Utilisez la clé

Allen (6) pour serrer les boulons.

6 PCS

5

6 PCS1

C

B

A

1

5

BERCEAU CONVERTIBLE 5 EN 1

DA1756B5

ÉTAPE 2:

Fixez le support de matelas (F) aux panneaux latéraux gauche et droit (B & C) à l’aide des
boulons d’appui du matelas (3) et des rondelles-ressorts (4).

Utilisez la clé Allen (6) pour serrer les boulons.

CORRECT

* Les languettes situées aux

angles du support du matelas

doivent pointer vers le haut

CORRECT

* L’étiquette "THIS SIDE

UP" indique le côté qui

doit aller vers le haut.

NOTE: Les photos et les dessins ci-dessus illustrant la façon de fixer correctement le

support de matelas sont à titre de référence seulement. Les styles de lit d'enfant et les

couleurs peuvent varier.

F

C

B

4

3

16 PCS

6 PCS

3

16 PCS

4

5

6 PCS1

ÉTAPE 3

BERCEAU CONVERTIBLE 5 EN 1

DA1756B5

Fixez le panneau avant (D) aux panneaux latéraux (B & C) à l’aide des

boulons (1) et des rondelles-ressorts (5) comme indiqué ci-dessous.
Utilisez la clé Allen (6) pour serrer les boulons.

6 PCS

5

6 PCS1

D

1

5

A

B

C

*

*

ÉTAPE 2:

Suivez les étapes 2 à 4 pour les instructions de montage de la méridienne situées ci­dessus (en commençant par le berceau).

ÉTAPE 4:

Assurez-vous que tous les boulons sont bien serrés.

ASSEMBLAGE DU LIT DE JOUR: À PARTIR DE ZÉRO

ÉTAPE 1:

Suivez les étapes 1 à 3 de l'instruction de montage de berceau.

ÉTAPE 1:

Détachez le panneau avant (D) des panneaux latéraux (B & C) avec la clé Allen (6).

ÉTAPE 2:

Si le support du matelas (F) n'est pas dans la position la plus basse, dévisser les
boulons (3) et les rondelles-ressorts (4) des panneaux latéraux (B & C) et déplace-le à
la position la plus basse.

ÉTAPE 3:

Fixez le riel inférieur (E) aux panneaux latéraux (B & C) à l’aide des boulons (2). Utilisez

la clé Allen (6) pour serrer tous les boulons.

BERCEAU CONVERTIBLE 5 EN 1

DA1756B5

MISE EN GARDE:

TOUT MATELAS UTILISÉ DANS CE LIT DE BÉBÉ DOIT MESURER AU MOINS 69 CM PAR
131 CM (27-1/4 po X 51-5/8 po) AVEC UNE ÉPAISSEUR NE DÉPASSANT PAS 15 CM (6 po).

Le lit de jour n'est pas destiné aux enfants âgés de moins de 15 mois ou pesant plus de 22.7kg
(50lb).

ASSEMBLAGE DU LIT DE JOUR: À PARTIR DU LIT DE BÉBÉ

4 PCS

16 PCS

6 PCS

3

2

16 PCS

4

5

6 PCS1

C

B

A

2

E

BERCEAU CONVERTIBLE 5 EN 1

DA1756B5

INSTRUCTIONS D'ASSEMBLAGE DE GRAND LIT

(TÊTE DE LIT SEULEMENT)

NOTE: LES RAILS DE CONVERSION NE SONT PAS COMPRISES. LES

DIAGRAMMES SONT PRÉSENTÉS À TITRE INFORMATIF SEULEMENT. LES

IMPORTANT: Conservez les parties inutilisées pour une utilisation future. CONSERVEZ

TOUJOURS LES INSTRUCTIONS D'ASSEMBLAGE DANS LA POCHE ATTACHÉE AU

SUPPORT DE MATELAS (F).

ÉTAPE 1

Fixez un cadre de lit en métal (non fourni) à la tête de lit (A) pour convertir votre lit en

lit de taille normale en utilisant uniquement la tête de lit.

BERCEAU CONVERTIBLE 5 EN 1

DA1756B5

NSTRUCTIONS D'ASSEMBLAGE DE GRAND LIT

(TÊTE DE LIT ET PIED DE LIT SEULEMENT)

NOTE: LES RAILS DE CONVERSION NE SONT PAS INCLUS. LES DIAGRAMMES

SONT PRÉSENTÉS À TITRE INFORMATIF SEULEMENT. LES RAILS DE LIT

ÉTAPE 1

Fixez des barrières de conversion en métal (non inclus) à la tête de lit (A) et au

panneau avant (D) pour convertir votre berceau en lit de taille grand.

NOTE: achetez les barrières de lit en

bois assorties pour un look

coordonné. Voir la page suivante pour

plus de détails!

IMPORTANT: Conservez les parties inutilisées pour une utilisation future. CONSERVEZ

TOUJOURS LES INSTRUCTIONS D'ASSEMBLAGE DANS LA POCHE ATTACHÉE AU

SUPPORT DE MATELAS (F).

BERCEAU CONVERTIBLE 5 EN 1

DA1756B5

Transformez votre berceau convertible 5 en 1 en lit d'enfant avec la

barrière de conversion de lit pour lit d'enfant (numéro de modèle

DA1756-5) vendu séparément.

Convertissez votre lit de bébé 5 en 1 en un lit normal avec les barrières

de lit en bois (numéro de modèle DA1756-8), vendu séparément.

BERCEAU CONVERTIBLE 5 EN 1

NEED HELP!

1-800-295-1980

DA1756B5

ATTENTION: Cette unité est destinée à être utilisé

uniquement avec les produits et/ou les poids maximum indiqués.

L'utilisation avec d'autres produits et/ou des produits plus lourds

que les poids maximum indiqués peut entraîner une instabilité ou

causer des blessures.

TOUT MATELAS UTILISÉ DANS CE LIT

D'ENFANT DOIT MESURER AU MOINS

69 CM PAR 131 CM (27-1/4 PO X 51-5/8

PO) AVEC UNE ÉPAISSEUR NE

DÉPASSANT PAS 15 CM (6 PO).

Cessez d'utiliser le lit d'enfant

quand l'enfant commence à

grimper pour sortir ou a atteint 90

cm (35.4 pouces) de grandeur.

Le LIT DE JOUR ou LIT D'ENFANT

n'est pas destiné aux enfants âgés de

moins de 15 mois ou pesant plus de

22.7 kg (50 lb).

Le poids maximum de l'enfant doit

être inférieur à 22.7 kg (50 lb) si

utilisé comme lit de bébé

Voilà! Vous avez terminé d'assembler votre berceau 5 en 1!

NE PAS RETOURNER CE PRODUIT AU MAGASIN.

Si une pièce est manquante ou endommagée, contactez notre

Service à la clientèle. Nous remplacerons la pièce

GRATUITEMENT.

Tél #: [phone]

Courriel: [email protected]
