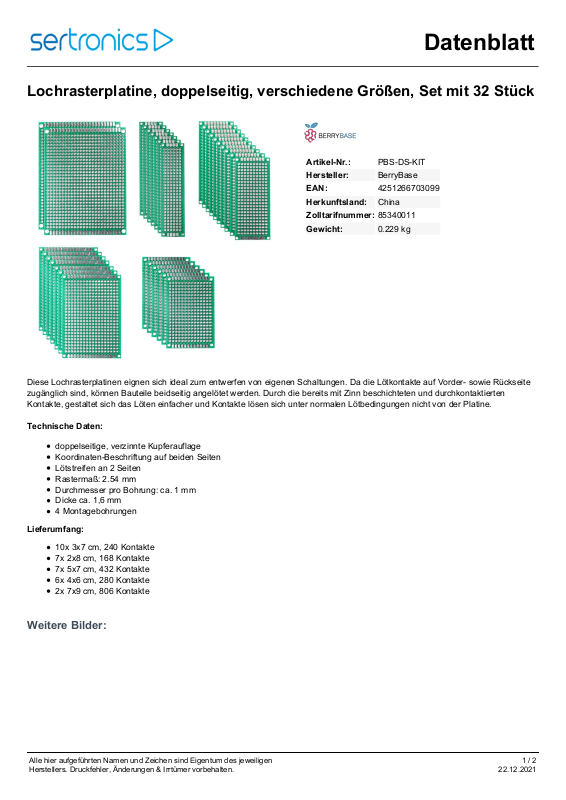

Datenblatt
Lochrasterplatine, doppelseitig, verschiedene Größen, Set mit 32 Stück
Artikel-Nr.: PBS-DS-KIT
Hersteller: BerryBase
EAN: 4251266703099
Herkunftsland: China
Zolltarifnummer: 85340011
Gewicht: 0.229 kg
Diese Lochrasterplatinen eignen sich ideal zum entwerfen von eigenen Schaltungen. Da die Lötkontakte auf Vorder- sowie Rückseite
zugänglich sind, können Bauteile beidseitig angelötet werden. Durch die bereits mit Zinn beschichteten und durchkontaktierten
Kontakte, gestaltet sich das Löten einfacher und Kontakte lösen sich unter normalen Lötbedingungen nicht von der Platine.
Technische Daten:
doppelseitige, verzinnte Kupferauflage
Koordinaten-Beschriftung auf beiden Seiten
Lötstreifen an 2 Seiten
Rastermaß: 2.54 mm
Durchmesser pro Bohrung: ca. 1 mm
Dicke ca. 1,6 mm
4 Montagebohrungen
Lieferumfang:
10x 3x7 cm, 240 Kontakte
7x 2x8 cm, 168 Kontakte
7x 5x7 cm, 432 Kontakte
6x 4x6 cm, 280 Kontakte
2x 7x9 cm, 806 Kontakte

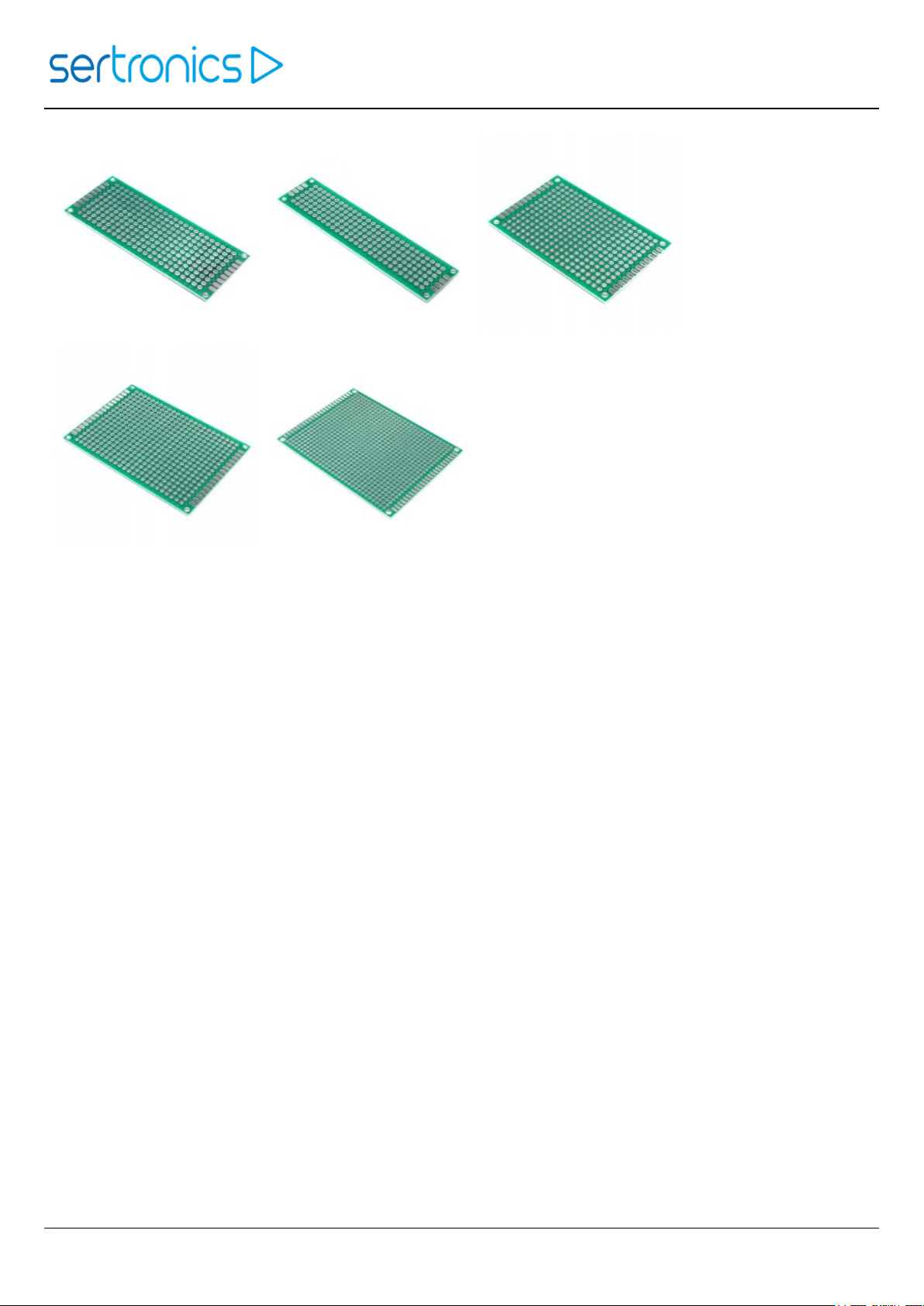

Weitere Bilder:
