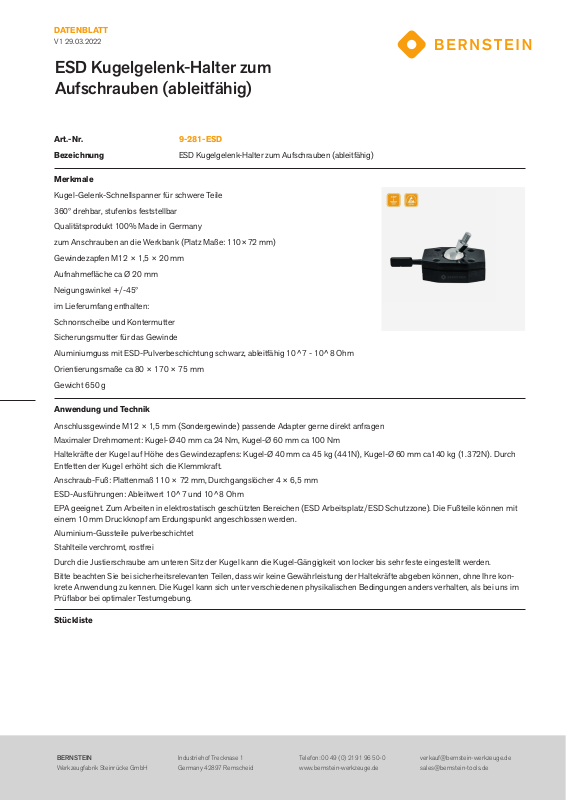

DATENBLATT

V1 29.03.2022

ESD Kugelgelenk-Halter zum
Aufschrauben (ableitfähig)

Art.-Nr. 9-281-ESD

Bezeichnung ESD Kugelgelenk-Halter zum Aufschrauben (ableitfähig)

Merkmale

Kugel-Gelenk-Schnellspanner für schwere Teile

360° drehbar, stufenlos feststellbar

Qualitätsprodukt 100% Made in Germany

zum Anschrauben an die Werkbank (Platz Maße: 110×72mm)

Gewindezapfen M12 × 1,5 × 20mm

Aufnahmefl äche ca Ø20mm

Neigungswinkel +/-45°

im Lieferumfang enthalten:

Schnorrscheibe und Kontermutter

Sicherungsmutter für das Gewinde

Aluminiumguss mit ESD-Pulverbeschichtung schwarz, ableitfähig 10^7 - 10^8 Ohm

Orientierungsmaße ca 80 × 170 × 75mm

Gewicht 650 g

Anwendung und Technik

Anschlussgewinde M12 × 1,5mm (Sondergewinde) passende Adapter gerne direkt anfragen

Maximaler Drehmoment: Kugel-Ø40mm ca 24 Nm, Kugel-Ø60mm ca 100 Nm

Haltekräfte der Kugel auf Höhe des Gewindezapfens: Kugel-Ø40mm ca 45 kg (441N), Kugel-Ø60mm ca140 kg (1.372N). Durch
Entfetten der Kugel erhöht sich die Klemmkraft.

Anschraub-Fuß: Plattenmaß 110 × 72mm, Durchgangslöcher 4 × 6,5mm

ESD-Ausführungen: Ableitwert 10^7 und 10^8 Ohm

EPA geeignet. Zum Arbeiten in elektrostatisch geschützten Bereichen (ESD Arbeitsplatz/ESD Schutzzone). Die Fußteile können mit
einem 10mm Druckknopf am Erdungspunkt angeschlossen werden.

Aluminium-Gussteile pulverbeschichtet

Stahlteile verchromt, rostfrei

Durch die Justierschraube am unteren Sitz der Kugel kann die Kugel-Gängigkeit von locker bis sehr feste eingestellt werden.

Bitte beachten Sie bei sicherheitsrelevanten Teilen, dass wir keine Gewährleistung der Haltekräfte abgeben können, ohne Ihre kon­krete Anwendung zu kennen. Die Kugel kann sich unter verschiedenen physikalischen Bedingungen anders verhalten, als bei uns im
Prüfl abor bei optimaler Testumgebung.

Stückliste
