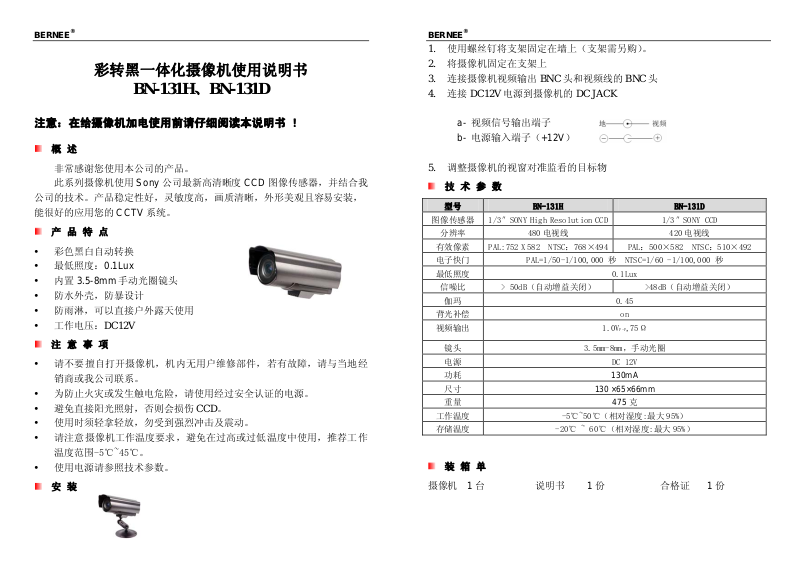

BERNEE BN-131H, BN-131D User Manual

BERNEE

彩转黑一体化摄像机使用说明书

BN-131H、BN-131D

注意：在给摄像机加电使用前请仔细阅读本说明书 !

概述

非常感谢您使用本公司的产品。此系列摄像机使用 Sony 公司最新高清晰度 CCD 图像传感器，并结合我

公司的技术。产品稳定性好，灵敏度高，画质清晰，外形美观且容易安装，

能很好的应用您的 CCTV 系统。

产品特点

y 彩色黑白自动转换 y 最低照度：0.1Lux y 内置 3.5-8mm 手动光圈镜头 y 防水外壳，防暴设计 y 防雨淋，可以直接户外露天使用 y 工作电压：DC12V

BERNEE

1. 使用螺丝钉将支架固定在墙上（支架需另购）。

2. 将摄像机固定在支架上

3. 连接摄像机视频输出 BNC 头和视频线的 BNC 头

4. 连接 DC12V 电源到摄像机的 DC JACK

a- 视频信号输出端子 b- 电源输入端子（+12V）

5. 调整摄像机的视窗对准监看的目标物

技术参数

图像传感器 1/3″SONY High Resolution CCD 1/3″SONY CCD

分辨率 480 电视线 420 电视线有效像素 PAL:752 X 582 NTSC：768×494 PAL：500×582 NTSC：510×492 电子快门 PAL=1/50-1/100,000 秒 NTSC=1/60 -1/100,000 秒最低照度 0.1Lux

信噪比 > 50dB（自动增益关闭） >48dB（自动增益关闭）

伽玛 0.45 背光补偿 on 视频输出 1.0V

,75Ω

P-P

注意事项

y 请不要擅自打开摄像机，机内无用户维修部件，若有故障，请与当地经

销商或我公司联系。

y 为防止火灾或发生触电危险，请使用经过安全认证的电源。 y 避免直接阳光照射，否则会损伤 CCD。 y 使用时须轻拿轻放，勿受到强烈冲击及震动。 y 请注意摄像机工作温度要求，避免在过高或过低温度中使用，推荐工作

温度范围-5℃~45℃。

y 使用电源请参照技术参数。

安装

镜头 3.5mm-8mm，手动光圈

电源 DC 12V

功耗

尺寸

重量 475 克工作温度 -5℃~50℃（相对湿度:最大 95%）存储温度 -20℃ ~ 60℃（相对湿度:最大 95%）

130mA

130 ×65×66mm

装箱单

摄像机 1台说明书 1份合格证 1份
