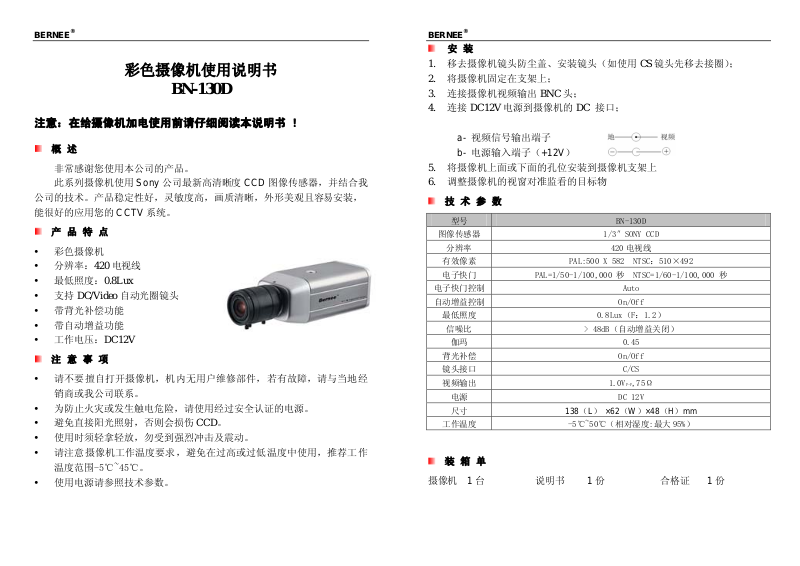

BERNEE BN-130D User Manual

BERNEE

®

彩色摄像机使用说明书

BN-130D

注意：在给摄像机加电使用前请仔细阅读本说明书 !

概述

非常感谢您使用本公司的产品。
此系列摄像机使用 Sony 公司最新高清晰度 CCD 图像传感器，并结合我

公司的技术。产品稳定性好，灵敏度高，画质清晰，外形美观且容易安装，

能很好的应用您的 CCTV 系统。

产品特点

y 彩色摄像机
y 分辨率：420 电视线
y 最低照度：0.8Lux
y 支持 DC/Video 自动光圈镜头
y 带背光补偿功能
y 带自动增益功能
y 工作电压：DC12V

注意事项

y 请不要擅自打开摄像机，机内无用户维修部件，若有故障，请与当地经

销商或我公司联系。

y 为防止火灾或发生触电危险，请使用经过安全认证的电源。
y 避免直接阳光照射，否则会损伤 CCD。
y 使用时须轻拿轻放，勿受到强烈冲击及震动。
y 请注意摄像机工作温度要求，避免在过高或过低温度中使用，推荐工作

温度范围-5℃~45℃。

y 使用电源请参照技术参数。

BERNEE

®

安装

1. 移去摄像机镜头防尘盖、安装镜头（如使用 CS 镜头先移去接圈）；

2. 将摄像机固定在支架上；

3. 连接摄像机视频输出 BNC 头；

4. 连接 DC12V 电源到摄像机的 DC 接口；

a- 视频信号输出端子
b- 电源输入端子（+12V）

5. 将摄像机上面或下面的孔位安装到摄像机支架上

6. 调整摄像机的视窗对准监看的目标物

技术参数

型号 BN-130D

图像传感器 1/3″SONY CCD

分辨率 420 电视线
有效像素 PAL:500 X 582 NTSC：510×492
电子快门 PAL=1/50-1/100,000 秒 NTSC=1/60-1/100,000 秒

电子快门控制 Auto
自动增益控制 On/Off

最低照度 0.8Lux（F：1.2）

信噪比 > 48dB（自动增益关闭）

伽玛 0.45
背光补偿 On/Off
镜头接口 C/CS
视频输出 1.0V

电源 DC 12V

尺寸 138（L） ×62（W）×48（H）mm
工作温度 -5℃~50℃（相对湿度:最大 95%）

,75Ω

P-P

装箱单

摄像机 1台 说明书 1份 合格证 1份
