BERNEE
®
BERNEE
®

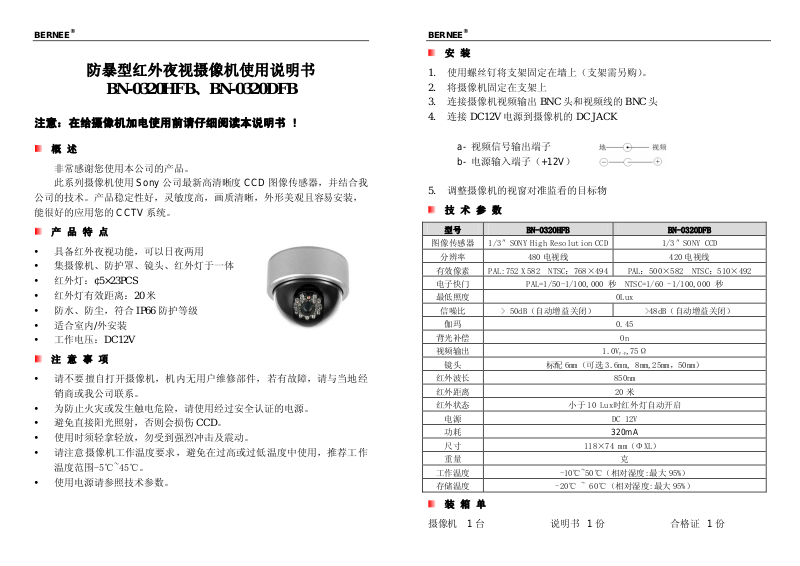

防暴型红外夜视摄像机使用说明书
BN-0320HFB、BN-0320DFB
注意：在给摄像机加电使用前请仔细阅读本说明书 !
概述
非常感谢您使用本公司的产品。
此系列摄像机使用 Sony 公司最新高清晰度 CCD 图像传感器，并结合我
公司的技术。产品稳定性好，灵敏度高，画质清晰，外形美观且容易安装，
能很好的应用您的 CCTV 系统。
产品特点
y 具备红外夜视功能，可以日夜两用
y 集摄像机、防护罩、镜头、红外灯于一体
y 红外灯：¢5×23PCS
y 红外灯有效距离：20 米
y 防水、防尘，符合 IP66 防护等级
y 适合室内/外安装
y 工作电压：DC12V
注意事项
y 请不要擅自打开摄像机，机内无用户维修部件，若有故障，请与当地经
销商或我公司联系。
y 为防止火灾或发生触电危险，请使用经过安全认证的电源。
y 避免直接阳光照射，否则会损伤 CCD。
y 使用时须轻拿轻放，勿受到强烈冲击及震动。
y 请注意摄像机工作温度要求，避免在过高或过低温度中使用，推荐工作
温度范围-5℃~45℃。
y 使用电源请参照技术参数。
安装
1. 使用螺丝钉将支架固定在墙上（支架需另购）。
2. 将摄像机固定在支架上
3. 连接摄像机视频输出 BNC 头和视频线的 BNC 头
4. 连接 DC12V 电源到摄像机的 DC JACK
a- 视频信号输出端子
b- 电源输入端子（+12V）
5. 调整摄像机的视窗对准监看的目标物
技术参数
型号 BN-0320HFB BN-0320DFB
图像传感器 1/3″SONY High Resolution CCD 1/3″SONY CCD
分辨率 480 电视线 420 电视线
有效像素 PAL:752 X 582 NTSC：768×494 PAL：500×582 NTSC：510×492
电子快门 PAL=1/50-1/100,000 秒 NTSC=1/60 -1/100,000 秒
最低照度 0Lux
信噪比 > 50dB（自动增益关闭） >48dB（自动增益关闭）
伽玛 0.45
背光补偿 On
视频输出 1.0V
镜头 标配 6mm（可选 3.6mm, 8mm,25mm，50mm）
红外波长 850nm
红外距离 20 米
红外状态 小于 10 Lux时红外灯自动开启
电源 DC 12V
功耗
尺寸
重量 克
工作温度 -10℃~50℃（相对湿度:最大 95%）
存储温度 -20℃ ~ 60℃（相对湿度:最大 95%）
118×74 mm（ΦXL）
,75Ω
P-P
320mA
装箱单
摄像机 1台 说明书 1份 合格证 1份
