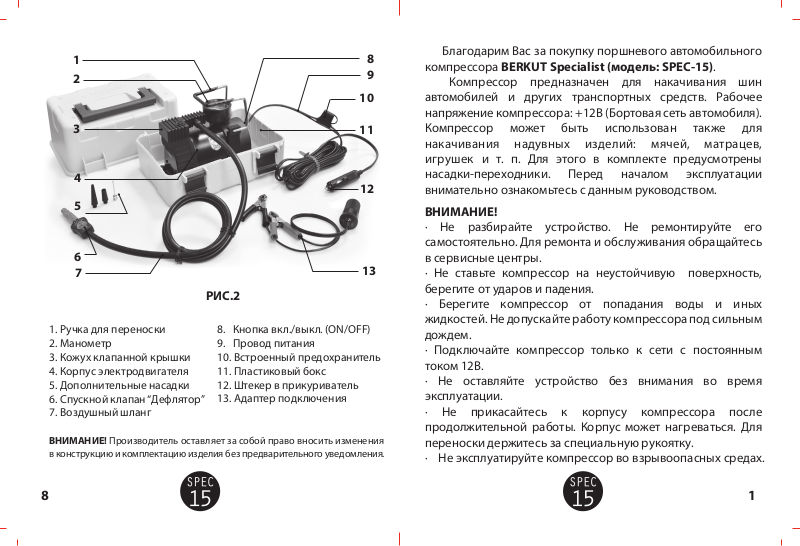

1. Ручка для переноски
2. Манометр
3. Кожух клапанной крышки
4. Корпус электродвигателя
5. Дополнительные насадки
6. Спускной клапан “Дефлятор”
7. Воздушный шланг
ВНИМАНИЕ! Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию изделия без предварительного уведомления.
8. Кнопка вкл./выкл. (ON/OFF)
9. Провод питания
10. Встроенный предохранитель
11. Пластиковый бокс
12. Штекер в прикуриватель
13. Адаптер подключения
8 9
10
11
12
13
Благодарим Вас за покупку поршневого автомобильного компрессора BERKUT Specialist (модель: SPEC-15). Компрессор предназначен для накачивания шин автомобилей и других транспортных средств. Рабочее напряжение компрессора: +12В (Бортовая сеть автомобиля). Компрессор может быть использован также для накачивания надувных изделий: мячей, матрацев, игрушек и т. п. Для этого в комплекте предусмотрены насадки-переходники. Перед началом эксплуатации внимательно ознакомьтесь с данным руководством.
ВНИМАНИЕ!
· Не разбирайте устройство. Не ремонтируйте его самостоятельно. Для ремонта и обслуживания обращайтесь в сервисные центры.
· Не ставьте компрессор на неустойчивую поверхность, берегите от ударов и падения.
· Берегите компрессор от попадания воды и иных жидкостей. Не допускайте работу компрессора под сильным дождем.
· Подключайте компрессор только к сети с постоянным током 12В.
· Не оставляйте устройство без внимания во время эксплуатации.
· Не прикасайтесь к корпусу компрессора после продолжительной работы. Корпус может нагреваться. Для переноски держитесь за специальную рукоятку.
· Не эксплуатируйте компрессор во взрывоопасных средах.
Автомобильный
компрессор
18
· Компрессор оснащен системой защиты от перегрева, которая может автоматически сработать и при повторном включении устройства. В этом случае всегда отключайте компрессор от сети, не допускайте его перегрева.
РЕКОМЕНДАЦИИ ПО РАБОТЕ
1. Не превышайте допустимый уровень давления в накачиваемом объёме, а также максимальное время непрерывной работы компрессора. За информацией обращайтесь к разделу «Технические характеристики» данного руководства.
2. Автомобильный компрессор оснащен автоматической системой защиты от перегрева. Система защиты отключит компрессор от питания, в случае когда его температура поднялась выше допустимой. Если устройство самопроиз­вольно выключилось, не пытайтесь сразу возобновить его работу. Поставьте выключатель компрессора в положение OFF (Выкл.). Система защиты автоматически возобновит работу устройства, когда его температура снизится. Дайте компрессору остыть в течение 15 минут, после чего можете продолжить использование.
3. При эксплуатации компрессора рекомендуется оставлять двигатель автомобиля включенным. Это позволит предотвратить разрядку аккумулятора автомобиля при длительном использовании компрессора. При работающем двигателе автомобиля, - КПД компрессора увеличивается.
КОМПЛЕКТАЦИЯ
1. BERKUT SPEC-15 - компрессор высокого давления
2. Адаптер подключения AD-12 - 1 шт.
3. Дополнительные насадки-переходники - 3 шт.
4. Бокс для хранения и переноски - 1 шт.
5. Руководство по эксплуатации
6. Гарантийный талон
Автомобильный
компрессор
РИС.1
72
Неисправность Причина Устранение
Изношен подшипник эксцентрика или вал
Чрезмерная вибрация
и шум при работе
Поток воздуха
заметно снижен,
накачка до высокого
давления невозможна
электродвигателя
Изношен цилиндр или поршневое кольцо
Изношен выходной клапан или поршне­вое кольцо
Обратитесь в сервисный центр
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель: BERKUT SPEC-15 Напряжение: 12 В Максимальный ток потребления: 14,5 A Максимальное давление: 10 атм (кг/см ) Диапазон рабочих давлений: 0~3 атм (кг/см ) Время непрерывной работы: 30 мин Производительность: 44 л/мин Диапазон рабочих температур: -30 °C ..+80 °C Уровень шума: 65 дБ Длина шланга: 1,2 м Длина провода питания: 4,8 м Плавкий защитный предохранитель: 15 A Размеры устройства: 167x93x157 мм Размеры комплекта: 260x205x180 мм Вес комплекта: 3,1 кг
2
2
ПОРЯДОК РАБОТЫ
1. Установите компрессор на ровную сухую поверхность.
2. Вставьте штекер в гнездо прикуривателя автомобиля, если это не запрещено производителем ТС (см. “Инструкцию по эксплуатации автомобиля”) или воспользуйтесь специальным адаптером (AD-12) для подключения напрямую к клеммам аккумуляторной батареи при помощи зажимных контактов.
3. Присоедините навинчивающийся наконечник на ниппель шины. Убедитесь, что спускной клапан “дефлятор” (deator) не зафиксирован.
4. Установите переключатель компрессора в положении ON (вкл), чтобы начать накачивание.
5. Когда нужный уровень давления будет установлен, выключите компрессор, установив переключатель в положение OFF(выкл).
ВНИМАНИЕ! Установленный на шланге спускной клапан “дефлятор” (deator) позволяет осуществлять регулировку давления в шине путем быстрого прерывистого и непрерывного выпускания воздуха (Рис.1). Для этого нажмите на спускной клапан по направлению к ниппелю шины, а для фиксации, поверните клапан по часовой стрелке. Когда нужный уровень давления будет установлен, для отмены фиксации, ­поверните клапан в обратном направлении.
Измерение давления
1. При накачивании воздуха компрессором происходит постоянное измерение давления с помощью манометра, установленного на корпусе компрессора.
Автомобильный
компрессор
36
2. Для удобства измерения манометр компрессора имеет две шкалы: Атм = кг/см = bar , а также Psi = фунт/кв. дюйм.
2
3. Примите во внимание, что в процессе накачивания воздуха, по причине большой скорости его подачи, абсолютно точный отсчет показаний невозможен. Для получения точных показаний остановите работу компрессора.
Дополнительные возможности
В комплектации компрессора BERKUT SPEC-15 преду­смотрен набор универсальных переходников, при помощи которых можно использовать компрессор для накачивания велосипедных шин, матрацев, а также детских надувных игрушек и спортивных мячей. Для реализации данной функции следует привинтить к наконечнику подходящий переходник из набора.
МЕРЫ БЕЗОПАСНОСТИ
1. Накачивать шины следует строго до уровня, рекомендованного производителями шин и автомобилей
2. Регулярно протирайте от пыли и грязи ребра радиатора, поверхность головки цилиндра, ее кожух и корпус электродвигателя.
РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
1. Поршневая камера компрессора, детали и механизмы не требуют использования какой-либо смазки.
2. Все ремонтные работы должны осуществляться специализированными сервисными центрами.
Возможные неисправности в работе
Неисправность Причина Устранение
Источник питания выдает напряжение менее 10 В
Источник питания выдает ток менее 10 А
Компрессор
Автомобильный
не включается
Выгорел предохрани­тель, установленный на кабеле питания
Проверить и заменить (зарядить) источник питания
Заменить предохрани­тель в соответствии с максимальным током потребления
компрессор
Удерживайте компрес­сор в выключенном состоянии около15 мин., пока система защиты от перегрева не вернется в исходное положение
Переместите компрес­сор в проветриваемое место, где более низкая температура окружаю­щей среды
Обратитесь в сервисный центр
Частое срабатывание
системы защиты от
перегрева
Перегрелся электродвигатель
Плохая вентиляция места работы комп­рессора, высокая тем­пература окружаю­щей среды
Система защиты от перегрева вышла из строя
