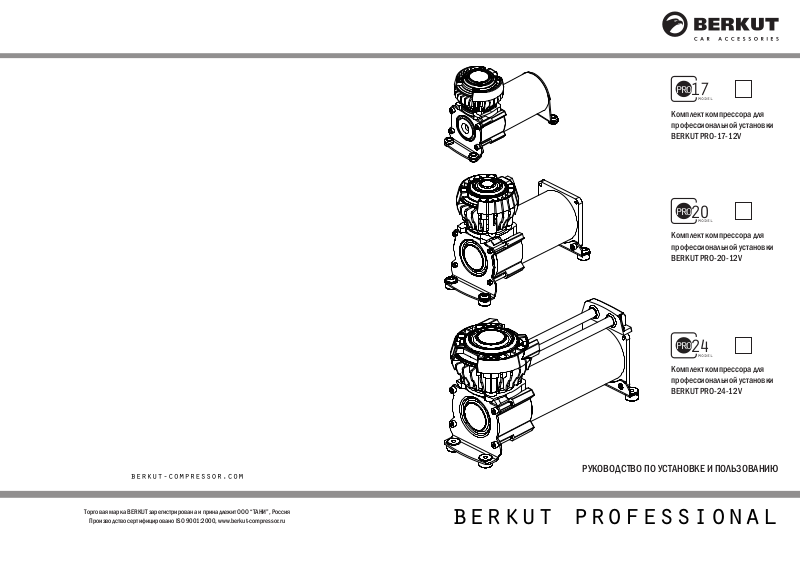

Berkut PRO-24 User Manual [ru]

PRO

17

model

Комплект компрессора для
профессиональной установки
BERKUT PRO-17-12V

PRO

20

model

Комплект компрессора для
профессиональной установки
BERKUT PRO-20-12V

PRO

24

model

Комплект компрессора для
профессиональной установки
BERKUT PRO-24-12V

Торговая марка BERKUT зарегистрирована и принадлежит ООО “ТАНИ”, Россия

Производство сертифицировано ISO 9001:2000, www.berkut-compressor.ru

РУКОВОДСТВО ПО УСТАНОВКЕ И ПОЛЬЗОВАНИЮ

berkut professional

Модель: PRO-17 PRO-20 PRO-24

Напряжение:

Максимальный ток потребления:

16 A 21 A 21 A

Мощность:

220 Вт 230 Вт 250 Вт

Максимальное рабочее давление:

9,1 Атм /130 PSI 10,5 Атм /150 PSI 10,5 Атм /150 PSI

Производительность:

36 л/мин 42 л/мин 47 л/мин

Максимальный рабочий цикл (23°C/ 7 Атм):

15% 33% 100%

Продолжительность работы (23°C/ 7 Атм):

ON 6 мин. / OFF 34 мин. ON 15 мин. / OFF 30 мин. Непрерывно

Диапазон рабочих температур:

Термозащита от перегрева

Уровень шума:

< 85 дБ < 80 дБ < 80 дБ

Класс защиты:

IP 54 IP 67 IP 67

Размеры устройства:

174x83x127 мм 214x102x172 мм 284x102x167 мм

Масса:

1,8 кг 3,4 кг 5,2 кг

-30 °C +80 °C

есть

12 B

Таблица 3. Технические характеристики модельного ряда BERKUT PRO

Рабочий цикл компрессора определяет максимальное время непрерывной

работы компрессора при нагрузке 7Атм (100 PSI) и температуре окружающей
среды 23°С. Рабочий цикл расчитывается как отношение: Рабочего времени ON /
(Рабочее время ON + Время в выключенном состоянии OFF).
Например, компрессор, который рассчитан на рабочий цикл в 33% означает, что
устройство может работать при 7Атм и 23°С в течение 15 минут, а дальше отдыхать
в течение 30 минут: 15 мин. работы / (15 мин. работы + 30 мин. отдыха) =

рабочий цикл 33%.

Максимальное рабочее давление:

Для обеспечения бесперебойной работы и продолжительного срока службы
устройства, компрессор всегда должен работать в пределах максимального
рабочего давления. Никогда не используйте реле давления с более высокой
отсечкой давления, чем расчетное рабочее давление компрессора.

Благодарим Вас за покупку новой профессиональной модели компрессора
BERKUT PRO.
Компрессоры BERKUT серии PRO - это устройства предназначенные для
стационарной установки и обязательной работы в паре с ресивером
(резервуаром для сжатого воздуха). Данные модели не оборудованы кнопкой
ВКЛ /ВЫКЛ и должны быть подключены через электрическое реле и специальный
датчик давления. Все компрессоры BERKUT серии PRO оснащены специальным
шлангом высокого давления в стальной оплетке, обратным клапаном и тепловой
защитой, которая отключает устройство при перегреве. Данные устройства
устойчивы к перепадам температур, а также характеризуются водо- и
пыленепроницаемым исполнением.

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

· Не разбирайте устройство. Не производите самостоятельный ремонт или
модификацию. Для ремонта и обслуживания обращайтесь в авторизированный
сервисный центр или к ближайшему дилеру.

· Не ставьте компрессор на неустойчивую опорную поверхность, берегите от
падения.

· Берегите устройство от погружения в воду или иную жидкость.

· Подключайте компрессор только к сети с постоянным током 12В.

· Не оставляйте устройство без внимания во время эксплуатации.

· Не прикасайтесь к корпусу компрессора после продолжительной работы. Корпус
поршневой камеры может сильно нагреваться.

· Не эксплуатируйте компрессор во взрывоопасных средах.

· Не используйте данное устройство для нагнетания чистого кислорода.

· Компрессор предназначен для нагнетания только атмосферного воздуха.

· Не применяйте какие-либо аксессуары или компоненты с не соответствующими
характеристиками (производительность, давление, применение).

· Не направляйте воздушный поток сжатого воздуха из компрессора в лицо или
другую часть тела человека или животного.

18
