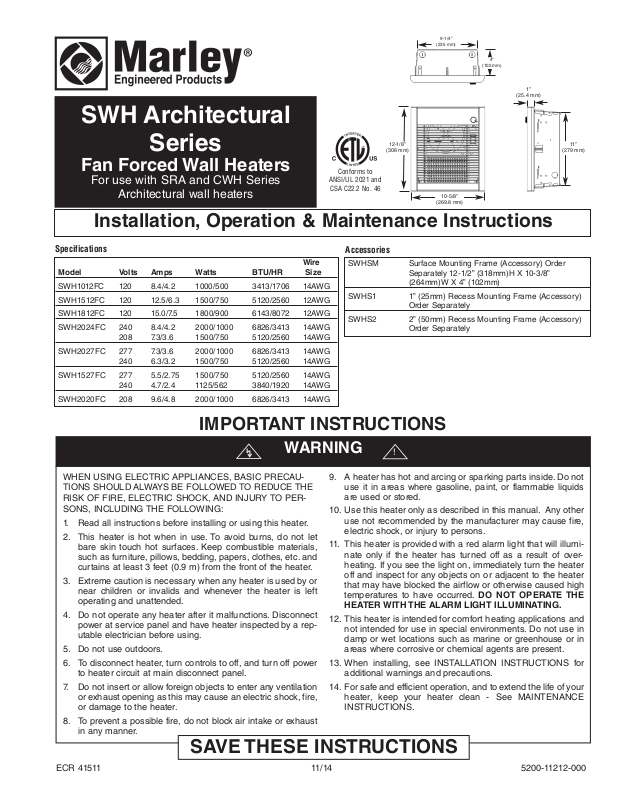

SWH Architectural
9
-1/4”
(
235 mm)
4”
(
102 mm)
”
1
(25.4 mm)
Series
Fan Forced Wall Heaters
For use with SRA and CWH Series
Architectural wall heaters
Installation, Operation & Maintenance Instructions
Specifications
Wire
Model Volts Amps Watts BTU/HR Size
SWH1012FC 120 8.4/4.2 1000/500 3413/1706 14AWG
SWH1512FC 120 12.5/6.3 1500/750 5120/2560 12AWG
SWH1812FC 120 15.0/7.5 1800/900 6143/8072 12AWG
SWH2024FC 240 8.4/4.2 2000/1000 6826/3413 14AWG
208 7.3/3.6 1500/750 5120/2560 14AWG
SWH2027FC 277 7.3/3.6 2000/1000 6826/3413 14AWG
240 6.3/3.2 1500/750 5120/2560 14AWG
SWH1527FC 277 5.5/2.75 1500/750 5120/2560 14AWG
240 4.7/2.4 1125/562 3840/1920 14AWG
SWH2020FC 208 9.6/4.8 2000/1000 6826/3413 14AWG
IMPORTANT INSTRUCTIONS
12-1/8”
(308 mm)
onforms to
C
NSI/UL 2021 and
A
CSA C22.2 No. 46
0-5/8”
1
(269.8 mm)
Accessories
SWHSM Surface Mounting Frame (Accessory) Order
SWHS1 1” (25mm) Recess Mounting Frame (Accessory)
SWHS2 2” (50mm) Recess Mounting Frame (Accessory)
Separately 12-1/2” (318mm)H X 10-3/8”
(264mm)W X 4” (102mm)
Order Separately
Order Separately
11”
(279 mm)
WARNING
WHEN USING ELECTRIC APPLIANCES, BASIC PRECAUTIONS SHOULD ALWAYS BE FOLLOWED TO REDUCE THE
RISK OF FIRE, ELECTRIC SHOCK, AND INJURY TO PERSONS, INCLUDING THE FOLLOWING:
1. Read all instructions before installing or using this heater.
2. This heater is hot when in use. To avoid burns, do not let
bare skin touch hot surfaces. Keep combustible materials,
such as furniture, pillows, bedding, papers, clothes, etc. and
curtains at least 3 feet (0.9 m) from the front of the heater.
3. Extreme caution is necessary when any heater is used by or
near children or invalids and whenever the heater is left
operating and unattended.
4. Do not operate any heater after it malfunctions. Disconnect
power at service panel and have heater inspected by a reputable electrician before using.
5. Do not use outdoors.
6. To disconnect heater, turn controls to off, and turn off power
to heater circuit at main disconnect panel.
7. Do not insert or allow foreign objects to enter any ventilation
or exhaust opening as this may cause an electric shock, fire,
or damage to the heater.
8. To prevent a possible fire, do not block air intake or exhaust
in any manner.
!
9. A heater has hot and arcing or sparking parts inside. Do not
use it in areas where gasoline, paint, or flammable liquids
are used or stored.
10. Use this heater only as described in this manual. Any other
use not recommended by the manufacturer may cause fire,
electric shock, or injury to persons.
11. This heater is provided with a red alarm light that will illuminate only if the heater has turned off as a result of overheating. If you see the light on, immediately turn the heater
off and inspect for any objects on or adjacent to the heater
that may have blocked the airflow or otherwise caused high
temperatures to have occurred. DO NOT OPERATE THE
HEATER WITH THE ALARM LIGHT ILLUMINATING.
12. This heater is intended for comfort heating applications and
not intended for use in special environments. Do not use in
damp or wet locations such as marine or greenhouse or in
areas where corrosive or chemical agents are present.
13. When installing, see INSTALLATION INSTRUCTIONS for
additional warnings and precautions.
14. For safe and efficient operation, and to extend the life of your
heater, keep your heater clean - See MAINTENANCE
INSTRUCTIONS.
SAVE THESE INSTRUCTIONS
ECR 41511 11/14 5200-11212-000
Page 2

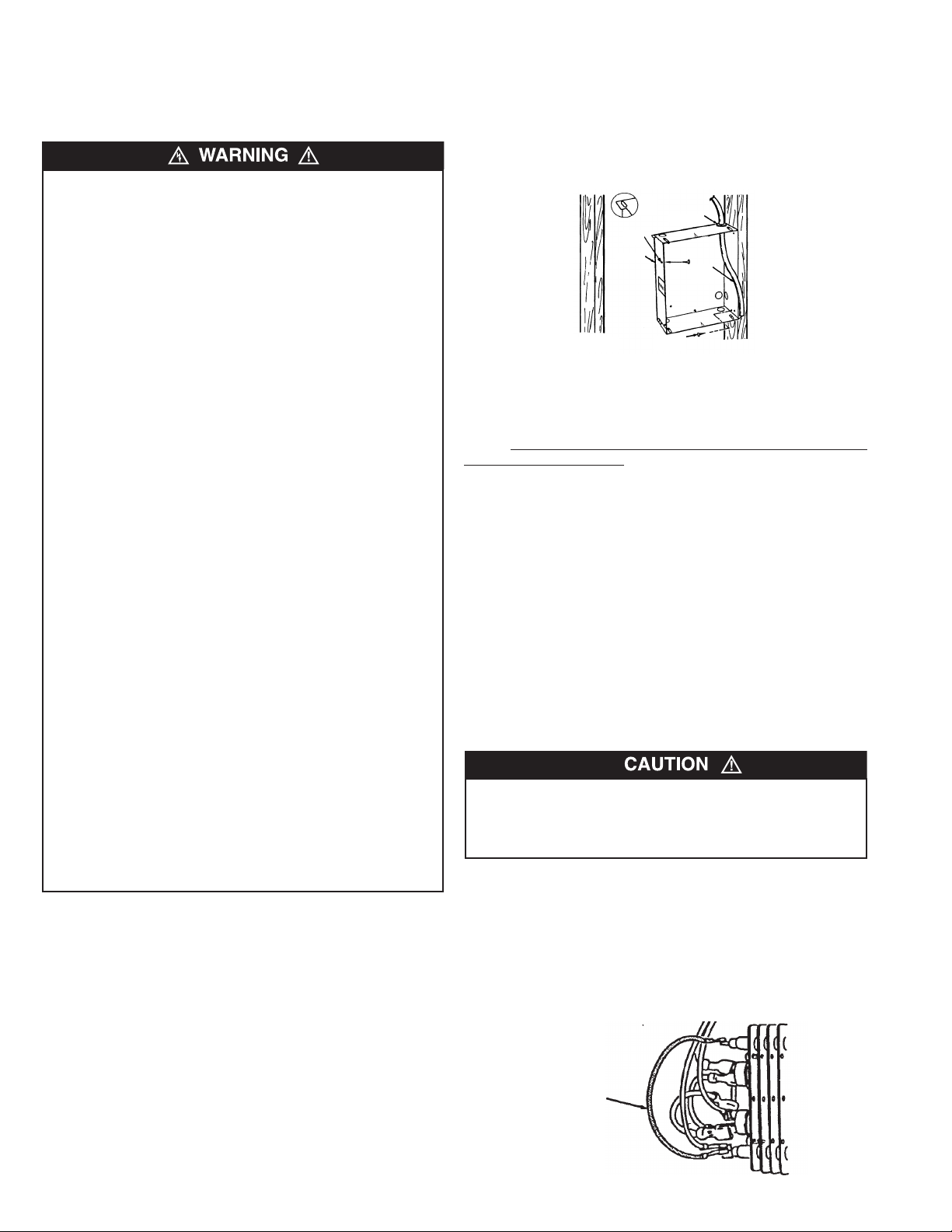

INSTALLATION
INSTRUCTIONS
To prevent a possible fire, injury to persons or damage to the
heater, adhere to the following:
1. Disconnect all power coming to heater at main service
panel before wiring or servicing.
2. All wiring procedures and connections must be in accordance with the National and Local Codes having jurisdiction and the heater must be grounded.
3. Power supply must enter back box through the knockouts.
See also TOP marking on the back box for proper
orientation.
4. Verify the power supply voltage coming to heater matches
the ratings as shown on the heater nameplate.
CAUTION: ENERGIZING HEATER AT A VOLTAGE GREATER
THAN THE VOLTAGE PRINTED ON THE NAMEPLATE WILL
DAMAGE THE HEATER AND VOID THE WARRANTY AND
COULD CAUSE A FIRE.
5. CAUTION - High temperature, risk of fire, keep electrical
cords, drapery, furnishings, and other combustibles at least
3 feet (0.9 m) from front of heater. Do not install heater
behind doors, below towel racks, or in an area where it is
subject to being blocked by furniture, curtains or storage
materials. Hot air from the heater may damage certain fabrics and plastics.
6. To reduce the risk of fire, do not store or use gasoline or
other flammable vapors and liquids in the vicinity of the
heater.
7. This heater is to be mounted only using back box and may
be installed with the back box recessed or surface mounted
as described within this manual.
8. The following minimum clearances must be maintained:
Bottom of heater to floor - 4” (102 mm) - optimum height
is 18” to 24”.
Sides of heater to adjacent wall - 4-1/2” (114 mm) optimum minimum 12” (305 mm).
Top of heater to ceiling - 12” (305 mm) - recommended at
least 36” (915 mm).
9. Do not operate the heater without the grille installed.
10. Do not use this heater for dry out as the paint, plaster, sawdust and drywall sanding dust will permanently damage the
heater and must be kept out of the heater.
General
The heater is designed for recessed installation in 2” X 4” (50
mm X 101 mm) stud or larger wall sections using the wall box
provided. The heater may also be surface mounted by using the
Surface Mounting Frame, Model SWHSM or semi-recess mounted by using a SWHS1 (for 1” (25 mm) recess frame) or a
SWHS2 (for 2” (50 mm) recess frame). All three accessories are
ordered separately. The heater may be wired with standard
building wire (60°C). Refer to specification chart for correct supply voltage and wire size.
For surface or semi-recess mounting, consult Installation
Instructions packed with SWHSM, SWHS1, SWHS2.
Installation of Back Box in New Construction
NOTE: If the finished wall surface is already up, follow instruc-
tions for “Installation of Back Box in Existing Construction”.
1. Determine which side of the back box is to be mounted
against a stud and bend the tabs at the rear corners out 90
degrees so that the back box will be square with the stud
after installation. (See Figure 1).
END
B
UT
O
AB
T
ABLE CLAMP
C
EAD
L
OLES
H
BACK BOX
Figure 1
AILS OR
N
SCREWS (2)
UPPLY
S
WIRING
ABLE
C
2. Remove one of the knockouts on socket side of the back box
and install a cable or conduit connector.
3. Position back box against side of studs and secure using
nails or screws as shown in Figure 1.
NOTE: The back box must be installed with the front edge flush
with the finished surface.
4. Run power supply cable through the connector, leaving about
8” of wire inside the box.
5. Connect the supply cable ground wire to green ground screw
provided.
NOTE: Lead holes for a #8 sheet metal screw have been provided in the sides of the back box.. After the finished wall or ceiling has been put up, drive a # 8 sheet metal screw (recommended 1” long) through the side of the box not mounted to the stud.
This will prevent the back box from pulling out when installing
the heater assembly. (See Figure 1)
Installation of Back Box in Existing Construction
1. Carefully mark and cut a hole measuring 9-3/8" (235mm)
wide by 11-1/8" (283mm) long. One edge of the hole must be
cut along the edge of a stud.
AN ELECTRICAL SHOCK, FIRE OR WATER DAMAGE
COULD RESULT IF WIRING OR PIPING IS DAMAGED DURING CUTTING. MAKE SURE ALL WIRING AND PIPING ARE
CLEAR OF AREA BEFORE CUTTING.
2. Proceed to No. 1 through 5 (Installation of Back Box in New
Construction).
FIELD CONVERSION FOR LOWER WATTAGE RATING
NOTE: Refer to specification chart for lower wattage ratings
which are available.
To convert heater to lower wattage rating, completely remove red
jumper wire from both heating elements (See Figure 2). Discard
this jumper. Be sure remaining wires are securely connected.
Remove red
jumper for
lower wattage
rating
Figure 2
2
Page 3
DO NOT USE A REMOTE THERMOSTAT WITH THIS HEATER.
ALARM
LIGHT
THERMAL
FUSE
MANUAL
R
ESET
LIMIT
BUILT IN THERMOSTAT CYCLES THE HEATING ELEMENT
ONLY. FAN DELAY CONTROL AUTOMATICALLY TURNS FAN
ON AND OFF, AND PROVIDES A FAN DELAY OFF FEATURE
TO REMOVE RESIDUAL HEAT AFTER THERMOSTAT HAS
TURNED HEATING ELEMENTS OFF. WIRING OF HEATER IN
ANY MANNER WHICH DEFEATS THE FAN DELAY OFF FEATURE CAN RESULT IN OVERHEATING AND PERMANENT
DAMAGE TO HEATER, AND WILL VOID THE WARRANTY.
Installation and Wiring of Heater / Fan Assembly
1. Following wiring diagram (Figure 3) connect supply wiring to
heater lead wires in back box.
louver. Screws thread into back box. Tighten screws until
grille is flush to wall (or surface mount frame). BE CAREFUL,
DO NOT OVER-TIGHTEN SCREWS.
3. Fit the thermostat knob on to the thermostat shaft and push
into place.
RILLE BRACKET
G
BACK BOX
Figure 3
NOTE: For 120 and 277 volt heaters connect the white neutral
supply lead to the heaters white pigtail lead, and connect the
black supply lead to the heater black pigtail lead. For 208 and
240 volt heaters change the color of the heaters white pigtail
lead to black by wrapping with black electrical tape. (Most electrical codes require the supply leads to be connected to black
leads). Then connect the two black supply leads to the two
black receptacle leads.
2. Secure supply ground wire under green ground screw in back
box.
3. Insert wiring plug from heater/fan assembly into socket in
back box.
BE SURE ALL WIRING IS SECURELY ROUTED AWAY FROM
FAN AND ELEMENT.
4. Fit heater/fan assembly into back box and secure in place
with (2) screws provided through the center slots in the fan
assembly.
NOTE: Use the screws provided by the factory to install fan
deck to the back box.
SCREWS
Figure 4
GRILLE
OPERATING
INSTRUCTIONS
1. Heater must be properly installed before operation.
2. After heater is completely assembled, rotate thermostat knob
counterclockwise until control stops. This is the minimum
heat setting.
3. Turn power supply to heater “ON” at main switch panel.
4. Heater should not operate. If it operates disconnect power
and recheck wiring.
5. Rotate thermostat clockwise until it stops (maximum heat setting).
6. Heater and fan should come on. If heater and fan do not
come on, disconnect power and check wiring.
7. Allow heater to continue to operate until room temperature
reaches desired comfort level. Then rotate thermostat knob
counterclockwise slowly until thermostat clicks off.
8. It may be necessary to readjust thermostat a time or so until
exact comfort level is attained. Rotation in the clockwise
direction will increase the amount of time the heater will produce heat. Rotation in the counterclockwise direction will
reduce the amount of time the heater is on.
NOTE: For best results, the heater should be left “ON” constantly during the heating season as the thermostat, when properly
set, will maintain the desired temperature. In the full counterclockwise position the heater will remain off until the room temperature drops well below freezing.
Installation of Grill and Thermostat Knob
1. Mount grille over brackets at top of heater. Sheet metal
flange at top end of grille hooks onto brackets on top of the
heater’s fan panel assembly.
2. Insert 2 screws through holes on tabs provided below bottom
3
Page 4
How To Reset Over -Temperature Safety Control:
This heater is provided with an over-temperature safety control
that will turn the heater off if the heater overheats. If this control
operates, a red warning light, visible through the front of the
grille, will illuminate to alert the owner that the heater is off and
requires attention. This control is located behind the grille just
above the red warning light. The reset button can be seen
through the front grille when the heater is installed. To reset,
allow the heater to cool, then using an object that will fit through
the louvers (such as a small flathead screwdriver), push the
reset button that is visible in the fan panel. The heater should
immediately return to normal operation. If the alarm light remains
on after the heater has cooled and the manual-reset button has
been pressed, the thermal fuse may have activated. If this
occurs, the heater must be check and repaired by a qualified
electrician.
DO NOT TAMPER WITH OR BYPASS ANY SAFETY LIMITS
INSIDE HEATER.
CAUTION - DO NOT CONTINUE TO ATTEMPT TO USE THE
HEATER IF THE SAFETY CONTROL REPEATEDLY OPERATES AFTER BEING RESET. TO DO SO COULD PERMANENTLY DAMAGE THE HEATER OR CREATE A FIRE OR
SAFETY HAZARD.
Special Note: In addition to the over-temperature safety control,
this heater is provided with a back-up thermal fuse (one shot)
that will permanently shut the heater off if for some reason the
over-temperature safety control should not function as intended.
If this thermal fuse activates, the heater will not reset and must
be repaired by a qualified repair person
MAINTENANCE
INSTRUCTIONS
It is important to keep this heater clean. Your heater will give you
years of service and comfort with only minimum care. To assure
efficient operation follow the simple instructions below.
ALL SERVICING BEYOND SIMPLE CLEANING THAT
REQUIRES DISASSEMBLY SHOULD BE PERFORMED BY
QUALIFIED SERVICE PERSONNEL.
TO REDUCE RISK OF FIRE AND ELECTRIC SHOCK OR
INJURY, DISCONNECT ALL POWER COMING TO HEATER
AT MAIN SERVICE PANEL AND CHECK THAT THE ELEMENT
IS COOL BEFORE SERVICING OR PERFORMING
MAINTENANCE.
User Cleaning Instructions:
1. After the heater has cooled, a vacuum cleaner with brush
attachment may be used to remove dust and lint from exterior
surfaces of the heater including the grille openings.
2. With a damp cloth, wipe dust and lint from grille and exterior
surfaces.
3. Return power to heater and check to make sure it is operating properly.
Maintenance Cleaning Instructions:
(To be performed only by Qualified Service Personnel)
At least annually, the heater should be cleaned and serviced by
a qualified service person to assure safe and efficient operation.
This should include the removal of the grille and, as necessary
the heater from the backbox to clean residue from the unit. After
completing the cleaning and servicing, the heater should be fully
reassembled and checked for proper operation.
All products manufactured by Marley Engineered Products are warranted against defects in workmanship and materials for one year from date of installation, except
LIMITED WARRANTY
heating elements which are warranted against defects in workmanship and materials for five years from date of installation. This warranty does not apply to damage from
accident, misuse, or alteration; nor where the connected voltage is more than 5% above the nameplate voltage; nor to equipment improperly installed or wired or
maintained in violation of the product’s installation instructions. All claims for warranty work must be accompanied by proof of the date of installation.
The customer shall be responsible for all costs incurred in the removal or reinstallation of products, including labor costs, and shipping costs incurred to return products to
Marley Engineered Products Service Center. Within the limitations of this warranty, inoperative units should be returned to the nearest Marley authorized service center
or the Marley Engineered Products Service Center, and we will repair or replace, at our option, at no charge to you with return freight paid by Marley. It is agreed that such
repair or replacement is the exclusive remedy available from Marley Engineered Products.
THE ABOVE WARRANTIES ARE IN LIEU OF ALL OTHER WARRANTIES EXPRESSED OR IMPLIED, AND ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE WHICH EXCEED THE AFORESAID EXPRESSED WARRANTIES ARE HEREBY DISCLAIMED AND EXCLUDED FROM THIS
AGREEMENT. MARLEY ENGINEERED PRODUCTS SHALL NOT BE LIABLE FOR CONSEQUENTIAL DAMAGES ARISING WITH RESPECT TO THE
PRODUCT, WHETHER BASED UPON NEGLIGENCE, TORT, STRICT LIABILITY, OR CONTRACT.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above exclusion or limitation may not apply to you. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state.
For the address of your nearest authorized service center, contact Marley Engineered Products in Bennettsville, SC, at 1-800-642-4328. Merchandise returned to the factory must be accompanied by a return authorization and service identification tag, both available from Marley Engineered Products. When requesting return authorization,
include all catalog numbers shown on the products.
HOW TO OBTAIN WARRANTY SERVICE AND
WARRANTY PARTS PLUS GENERAL INFORMATION
1. Warranty Service or Parts 1-800-642-4328
2. Purchase Replacement Parts 1-800-654-3545
3. General Product Information www.marleymep.com
Note: When obtaining service always have the following:
1. Model number of the product
2. Date of manufacture
3. Part number or description
4
470 Beauty Spot Rd. East
Bennettsville, SC 29512 USA
Page 5
Serie arquitectónica
9
-1/4”
(
235 mm)
4”
(
102 mm)
1”
(25.4 mm)
12-1/8”
SWH
Calefactores de pared con ventilador
Para el uso con la SRA y Serie CWH calentadores
onforms to
C
ANSI/UL 2021 and
CSA C22.2 No. 46
(308 mm)
0-5/8”
1
(269.8 mm)
Instrucciones de instalación, operación y mantenimiento
Especificaciones
odelo (volts) (A) (watts) BTU/h de cable
M
SWH1012FC 120 8.4/4.2 1000/500 3413/1706 14AWG
SWH1512FC 120 12.5/6.3 1500/750 5120/2560 12AWG
SWH1812FC 120 15.0/7.5 1800/900 6143/8072 12AWG
SWH2024FC 240 8.4/4.2 2000/1000 6826/3413 14AWG
SWH2027FC 277 7.3/3.6 2000/1000 6826/3413 14AWG
SWH1527FC 277 5.5/2.75 1500/750 5120/2560 14AWG
SWH2020FC 208 9.6/4.8 2000/1000 6826/3413 14AWG
Tensión Corriente Potencia Calibre
208 7.3/3.6 1500/750 5120/2560 14AWG
240 6.3/3.2 1500/750 5120/2560 14AWG
240 4.7/2.4 1125/562 3840/1920 14AWG
INSTRUCCIONES IMPORTANTES
Accesorios
SWHSM Bastidor de montaje superficial (accesorio) .
WHS1 Bastidor de montaje empotrado, 1" (25 mm) (acceso-
S
SWHS2 Bastidor de montaje empotrado, 2" (50 mm) (acceso-
Se pide por separado 12-1/2” (318 mm)
H x 10-3/8” (264 mm) A x 4” (102 mm) P.
rio). Se pide por separado
rio). Se pide por separado
11”
(279 mm)
ADVERTENCIA
AL UTILIZAR ARTEFACTOS ELÉCTRICOS, PARA REDUCIR EL
RIESGO DE INCENDIO, CHOQUE ELÉCTRICO Y LESIONES PERSONALES DEBEN OBSERVARSE SIEMPRE ALGUNAS PRECAUCIONES BÁSICAS, COMO LAS SIGUIENTES:
1. Lea todas las instrucciones antes de instalar o utilizar este calefactor.
2. Cuando está en funcionamiento, el calefactor está muy caliente.
Para evitar quemaduras, no deje que su piel haga contacto directo
con las superficies calientes. Mantenga los materiales combustibles
como muebles, almohadas, ropas de cama, papeles, ropas, cortinas, etc. a 3 pies (0,9 m) como mínimo del frente del calefactor.
3. Se necesita extremo cuidado al utilizar cualquier calefactor junto a o
cerca de niños o inválidos, y en todo momento en que el calefactor
quede funcionando y desatendido.
4. No opere ningún calefactor después de que haya tenido una falla de
funcionamiento. Desconecte la alimentación eléctrica en el tablero
de servicio y haga revisar el calefactor por un electricista calificado
antes de usarlo.
5. No use el equipo en exteriores.
6. Para desconectar el calefactor, lleve los controles a la posición
Apagado (OFF) y desconecte la alimentación del circuito del calefactor en el tablero de desconexión principal.
7. No inserte ni permita que entren objetos extraños en ninguna abertura de ventilación o de descarga, porque esto puede ser causa de
choque eléctrico, incendio o daño al calefactor.
8. Para evitar un posible incendio, no bloquee de ningún modo la entra-
!
da ni la descarga de aire.
9. Un calefactor tiene en su interior piezas calientes, y piezas en las
que se producen arcos o chispas. No lo utilice en áreas en las que
se utilice o almacene gasolina, pintura o líquidos inflamables.
10. Utilice este calefactor únicamente de la manera descrita en este
manual. Cualquier otra forma de uso no recomendada por el fabricante puede ser causa de incendio, choque eléctrico o daños personales.
11. Este calefactor cuenta con una luz de alarma roja que se ilumina
únicamente si el calefactor se ha apagado como resultado del
sobrecalentamiento. Si usted ve la luz encendida, apague de
inmediato el calefactor y haga una inspección para ver si hay objetos sobre o cerca del calefactor que pudieran haber bloqueado la circulación de aire o causado de alguna otra forma la presencia de
altas temperaturas. NO OPERE EL CALEFACTOR CON LA LUZ
DE ALARMA ENCENDIDA.
12. Este calefactor está destinado a aplicaciones de calefacción ambiental, y no es para utilizar en ambientes especiales. No lo use en
lugares húmedos o mojados como zonas marítimas o invernaderos,
ni en áreas en las que estén presentes agentes químicos o corrosivos.
13. Al realizar la instalación, vea las advertencias y precauciones adicionales en las INSTRUCCIONES DE INSTALACIÓN.
14. Para garantizar una operación segura y eficiente, y para extender la
vida útil de su calefactor, manténgalo limpio. Vea las INSTRUCCIONES DE MANTENIMIENTO.
GUARDE ESTAS INSTRUCCIONES
ECR 41511 11/14 5200-11212-000
Page 6

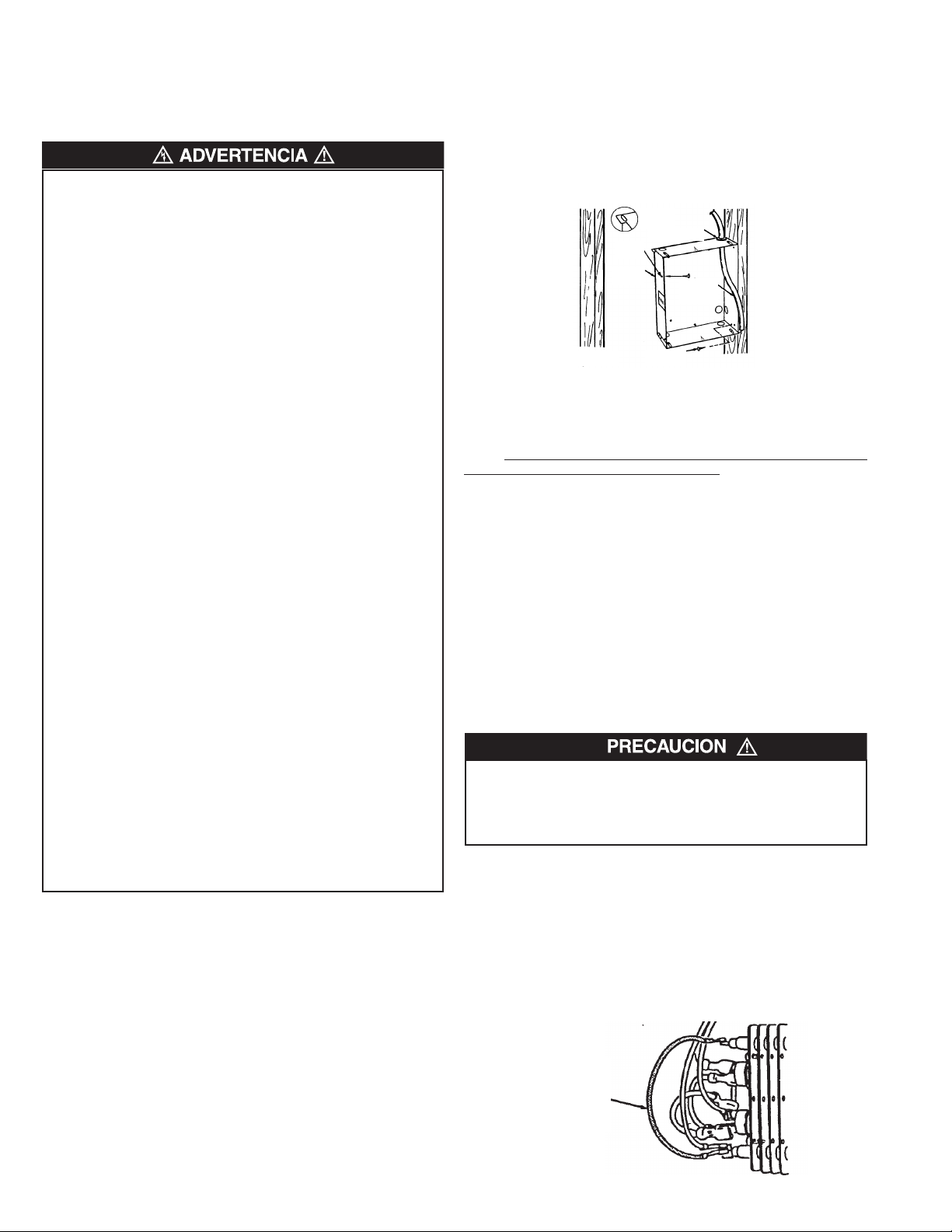

INSTRUCCIONES DE
INSTALACIÓN
Para evitar un posible incendio, lesiones personales o daños al calefactor, observe lo siguiente:
1. Antes de proceder a tareas de conexionado o de reparación del
calefactor, desconecte toda la alimentación eléctrica que llega al
mismo desde el tablero principal de servicio.
2. Todos los procedimientos de cableado y conexiones deben hacerse de conformidad con los códigos nacionales y locales que tengan jurisdicción, y el calefactor debe estar conectado a tierra.
3. La alimentación eléctrica debe ingresar a la caja posterior a través
de los prepunzonados. Verifique también la marca ARRIBA (TOP)
de la caja posterior para asegurar una orientación correcta.
4. Verifique que la tensión de alimentación provista al calefactor coincida con la tensión nominal indicada en la placa de características
del mismo.
ATENCIÓN: SI SE ENERGIZA UN CALEFACTOR CON UNA TENSIÓN MAYOR QUE EL VALOR DE TENSIÓN IMPRESO EN LA
PLACA DE CARACTERÍSTICAS, SE DAÑARÁ EL CALEFACTOR, SE
ANULARÁ LA GARANTÍA, Y PODRÍA PRODUCIRSE UN INCENDIO.
5. ATENCIÓN: alta temperatura, riesgo de incendio. Mantenga los
cables eléctricos, cortinados, muebles y otros elementos combustibles a 3 pies (0,9 m) como mínimo del frente del calefactor. No
instale el calefactor detrás de puertas, debajo de toalleros, ni en un
área en la que esté sujeto a bloqueo por muebles, cortinas o materiales almacenados. El aire caliente que sale del calefactor puede
dañar algunas telas y plásticos.
6. Para reducir el riesgo de incendio, no almacene ni use gasolina u
otros vapores y líquidos inflamables en las cercanías del calefactor.
7. Este calefactor debe montarse únicamente con la caja posterior, y
puede instalarse con la caja posterior empotrada o montada sobre
la superficie, como se describe en este manual.
8. Deben mantenerse las distancias mínimas que se indican a continuación:
Del fondo del calefactor al piso: 4” (102 mm); la altura óptima es de 18” (45,7 cm) a 24” (61,0 cm).
De los costados del calefactor a la pared adyacente: 4-1/2”
(114 mm); la distancia óptima es 12” (305 mm).
De la cara superior del calefactor al cielorraso:
12” (305 mm); se recomienda al menos 36” (915 mm).
9. No haga funcionar el calefactor sin haber instalado la rejilla.
10. No utilice este calefactor para fines de secado, ya que la pintura, el
yeso, el aserrín y el polvo proveniente del lijado de paredes secas
provocarán daños permanentes al calefactor, por lo que no deben
entrar al mismo.
Información general
El calefactor está diseñado para una instalación empotrada en un travesaño de 2” x 4” (50 mm x 101 mm), o secciones de pared mayores,
usando la caja posterior provista. El calefactor puede también montarse
en forma superficial por medio del bastidor de montaje superficial modelo SWHSM, o en forma semiempotrada mediante el SWHS1 (para un
marco empotrado de 1" / 25 mm) o el SWHS2 (para un marco empotrado de 2" / 50 mm). Los tres accesorios se piden por separado. El calefactor puede conectarse mediante cable estándar para edificios (60 ºC).
Para ver la tensión de alimentación y el calibre de cable correctos, consulte el cuadro de especificaciones.
Para montaje superficial o semiempotrado, consulte las Instrucciones de
instalación que se incluyen con SWHSM, SWHS1 y SWHS2.
Instalación de la caja posterior en una construcción
nueva
NOTA: si la pared ha sido construída y su superficie terminada anterior-
mente, siga las instrucciones para ‘Instalación de la caja posterior en
una construcción existente’.
1. Determine cuál de los lados de la caja posterior va a montarse contra un travesaño, y doble las aletas de los ángulos posteriores 90º
hacia afuera, de manera que la caja quede escuadrada con el travesaño después de la instalación. (Vea la Figura 1).
DOBLE LA
LETA HACIA
A
FUERA
A
BRAZADERA PARA
A
ABLES
Figura 1
AGUJEROS
DE GUÍA
AJA POS-
C
ERIOR
T
CLAVOS O
TORNILLOS (2)
C
CABLE DEL
IRCUITO DE
C
LIMENTACIÓN
A
2. Quite uno de los prepunzonados del lado del tomacorriente de la
caja posterior, e instale un conector para conducto o cable.
3. Posicione la caja posterior contra un lado de los travesaños, y
asegúrela mediante clavos o tornillos, como se muestra en la
Figura 1.
NOTA: la caja posterior debe instalarse de modo que el borde frontal
quede enrasado con la superficie terminada.
4. Tienda el cable de alimentación eléctrica a través del conector,
dejando alrededor de 8” (20 cm) de cable dentro de la caja.
5. Conecte el conductor de tierra del cable de alimentación eléctrica al
tornillo verde de puesta a tierra provisto.
NOTA: en los lados de la caja posterior se han provisto agujeros de guía
para tornillos para chapa n.º 8. Después de haber terminado la pared o
el cielorraso, inserte un tornillo para chapa n.º 8 (longitud recomendada:
1" / 25 mm) a través del lado de la caja que no está montado en el travesaño. Esto impedirá que la caja salga hacia afuera cuando se instale el
conjunto de calefactor. (Vea la Figura 1).
Instalación de la caja posterior en una construcción
existente
1. Con cuidado, marque y corte un agujero de 9-3/8" (235 mm) de
ancho por 11-1/8" (283 mm) de longitud. Un borde del agujero debe
cortarse a lo largo del borde de un travesaño.
SI EL TENDIDO DE CABLES O DE TUBERÍAS ES DAÑADO
DURANTE EL CORTE PODRÍAN PRODUCIRSE DAÑOS POR
CHOQUE ELÉCTRICO, INCENDIO O AGUA. ASEGÚRESE DE ESTAR
EN UN ÁREA ALEJADA DE TODO TENDIDO DE CABLES Y DE
TUBERÍAS ANTES DE CORTAR.
2. Realice los pasos n.º 1 al 5 (Instalación de la caja posterior en una
construcción nueva).
CONVERSIÓN EN EL CAMPO PARA UNA POTENCIA (WATTS) NOMINAL MENOR
NOTA: para ver las potencias nominales (watts) menores disponibles,
consulte el cuadro de especificaciones.
Para convertir el calefactor a una potencia nominal (watts) menor, retire
completamente el puente de cable rojo de ambos elementos calefactores (vea la Figura 2). Deseche este puente. Asegúrese de que los
cables restantes estén conectados firmemente.
Quite el puente
rojo para una
potencia nominal
menor
6
Figura 2
Page 7
NO UTILICE CON ESTE CALEFACTOR UN TERMOSTATO REMOTO.
ALARM
LIGHT
THERMAL
FUSE
MANUAL
RESET
LIMIT
EL TERMOSTATO INCORPORADO CONECTA Y DESCONECTA
(HACE CICLAR) EL ELEMENTO CALEFACTOR ÚNICAMENTE. EL
CONTROL DE RETARDO DE VENTILADOR ENCIENDE Y APAGA EL
VENTILADOR AUTOMÁTICAMENTE Y PROPORCIONA ADEMÁS UN
APAGADO CON RETARDO DEL VENTILADOR, A FIN DE ELIMINAR
EL CALOR RESIDUAL DESPUÉS DE QUE EL TERMOSTATO HAYA
APAGADO LOS ELEMENTOS CALEFACTORES. EL CONEXIONADO
DEL CALEFACTOR DE CUALQUIER FORMA QUE ANULE LA FUNCIÓN DE APAGADO CON RETARDO DEL VENTILADOR PUEDE
PROVOCAR SOBRECALENTAMIENTO Y DAÑOS PERMANENTES
AL CALEFACTOR, Y ANULARÁ LA GARANTÍA.

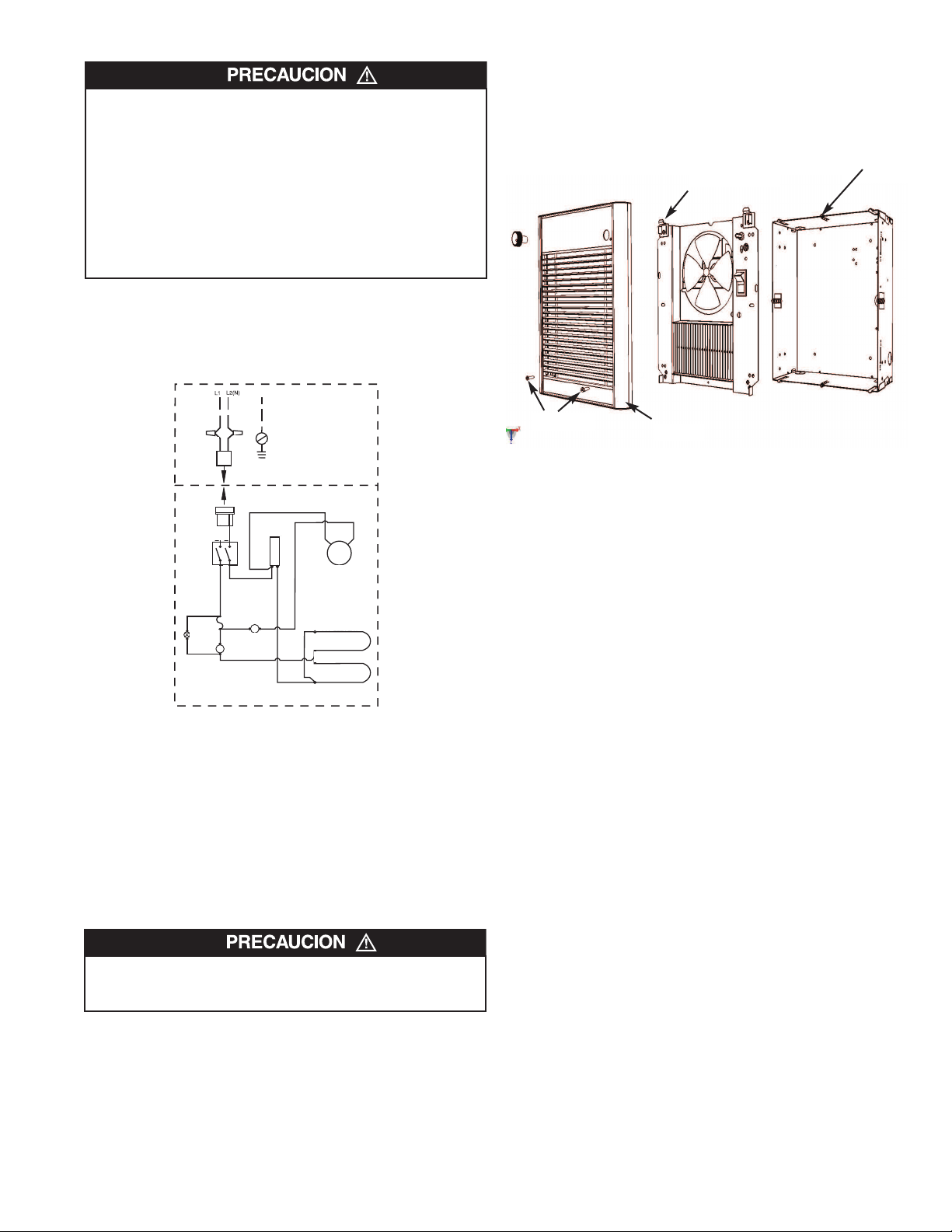

Instalación y conexionado del conjunto calefactor / ventilador
1. Siguiendo el diagrama de conexionado (Figura 3), conecte los conductores de alimentación a los cables de conexión del calefactor
situados en la caja posterior.
empuje hacia abajo hasta que la rejilla quede bien sujeta.
3. Coloque la perilla del termostato sobre el eje del termostato y presiónela hasta su posición.
OPORTE DE LA
S
REJILLA
CAJA POS-
TERIOR
CONEXIONADO
E LA CAJA
D
ERMOSTATO
T
POSTERIOR
VERDE
OTOR DEL
M
ENTILADOR
V
ELEMENTO
SUPERIOR
LEMENTO INFERIOR
E
NTERRUP-
I
OR DE
T
ESCON-
D
EXIÓN
LUZ DE
ALARMA
ÍMITE TÉRMI-
L
O CON
C
REPOSICIÓN
MANUAL
GRO
NEGRO
NE
*
*BLANCO PARA 120 Y 277 VOLTS
CONJUNTO DE CALEFACTOR
ZUL
ZUL
A
A
GRO
GRO
NE
NE
USIBLE
F
ÉRMICO
T
RETARDO DE
VENTILADOR
Figura 3
NOTA: para los calefactores de 120 V y 277 V conecte el cable de alimentación blanco (neutro) al conductor flexible blanco del calefactor, y
conecte el cable de alimentación negro al conductor flexible negro del
calefactor. Para calefactores de 208 y de 240 volts, cambie el color del
conductor flexible blanco del calefactor a negro, envolviéndolo en cinta
eléctrica negra. (La mayoría de los códigos eléctricos requieren que los
cables de alimentación se conecten a cables de conexión negros).
Luego conecte los dos cables de alimentación negros a los dos cables
de tomacorriente negros.
2. Asegure el conductor de tierra de la alimentación eléctrica bajo el
tornillo verde de puesta a tierra de la caja posterior.
3. Inserte el enchufe de cables que viene del conjunto de calefactor /
ventilador al tomacorriente de la caja posterior.
ASEGÚRESE DE QUE TODO EL CONEXIONADO ESTÉ ENCAMINADO DE FORMA SEGURA, LEJOS DEL VENTILADOR Y DEL ELEMENTO CALEFACTOR.
4. Acomode el conjunto calefactor / ventilador en la caja posterior, y
sujételo en su posición con los dos (2) tornillos provistos, a través de
las ranuras centrales del conjunto de ventilador.
NOTA: use los tornillos provistos por la fábrica para instalar la plataforma del ventilador en la caja posterior.
Instalación de la rejilla y de la perilla del termostato
1. Instale el soporte de la rejilla con el tornillo provisto, en la parte
superior de la caja posterior, como se muestra en la Figura 4.
2. Monte la porción superior de la rejilla sobre el soporte de la rejilla, y
TORNILLO
REJILLA
Figura 4
INSTRUCCIONES DE
OPERACIÓN
1. El calefactor debe instalarse correctamente antes de ponerlo en funcionamiento.
2. Después de que el calefactor esté montado por completo, haga girar
la perilla del termostato en sentido antihorario hasta que el control
llegue a un tope. Esta es la posición de calor mínimo.
3. Conecte la alimentación eléctrica al calefactor en el tablero de distribución principal.
4. En esas condiciones, el calefactor no debe funcionar. Si funciona,
desconecte la alimentación eléctrica y vuelva a inspeccionar el
conexionado.
5. Haga girar la perilla del termostato en sentido horario hasta que
llegue a un tope (posición de calor máximo).
6. El calefactor y el ventilador deben encenderse. Si el calefactor y el
ventilador no entran en funcionamiento, desconecte la alimentación
eléctrica e inspeccione el conexionado.
7. Deje que el calefactor continúe funcionando hasta que la temperatura ambiente alcance el nivel de confort deseado. Luego haga girar la
perilla del termostato lentamente en sentido antihorario, hasta que
se escuche el ‘clic’ que indica que el termostato apagó el calefactor.
8. Puede que sea necesario volver a ajustar el termostato una o más
veces hasta que se alcance el nivel de confort exacto. La rotación en
sentido horario aumentará el tiempo durante el cual el calefactor producirá calor. La rotación en sentido antihorario reducirá el tiempo
durante el cual el calefactor está encendido.
NOTA: para obtener los mejores resultados, el calefactor debe permanecer constantemente Encendido (‘ON’) durante la temporada en que
se necesite calefacción, ya que el termostato, siempre que esté correctamente ajustado, mantendrá la temperatura deseada. En la posición
extrema en sentido antihorario, el calefactor permanecerá Apagado
(‘OFF’) hasta que la temperatura de la habitación disminuya bien por
debajo del punto de congelación.
7
Page 8
Cómo efectuar la reposición del control de seguridad
contra sobretemperatura:
Este calefactor está equipado con un control de seguridad contra
sobretemperatura que apagará el calefactor si se sobrecalienta. Si se
activa este control se encenderá una luz roja de advertencia, visible a
través del frente de la rejilla, para alertar al usuario de que el calefactor
está apagado y requiere atención. Este control está ubicado detrás de la
rejilla, inmediatamente arriba de la luz de advertencia roja. El botón rojo
de reposición puede verse a través de la rejilla frontal, cuando se instala
el calefactor. Para efectuar la reposición espere a que el calefactor se
enfríe; luego, con un objeto que pase a través de las celosías (como un
destornillador plano pequeño), oprima el botón de reposición que es visible en el panel del ventilador. El calefactor debe volver inmediatamente
a su funcionamiento normal. Si la luz de alarma permanece encendida
después de que el calefactor se ha enfriado y el botón de reposición
manual se ha pulsado, es posible que se haya activado el fusible térmico. Si esto ocurre, el calefactor debe ser revisado y reparado por un
electricista competente.
NO ALTERE NI PUENTEE NINGÚN LÍMITE DE SEGURIDAD INTERNO DEL CALEFACTOR.
ATENCIÓN: SI EL CONTROL DE SEGURIDAD SE ACTIVA REPETIDAMENTE DESPUÉS DE LA REPOSICIÓN, NO VUELVA A INTENTAR USAR EL CALEFACTOR. SI LO HACE, EL CALEFACTOR
PUEDE SUFRIR DAÑOS PERMANENTES, O PROVOCAR UN
INCENDIO O RIESGO PARA LA SEGURIDAD.
Nota especial: además del control de seguridad contra sobretemperatura, este calefactor está equipado con un fusible térmico de reserva (disparo único) que apagará permanentemente el calefactor si por alguna
razón el control de seguridad contra sobretemperatura no funciona
como está previsto. Si se activa este fusible térmico el calefactor no
volverá a funcionar, y debe ser reparado por un técnico de servicio calificado.
INSTRUCCIONES
DE MANTENIMIENTO
Es importante mantener limpio este calefactor. Su calefactor le brindará
muchos años de servicio y confort con sólo un mínimo de cuidado. Para
asegurar un funcionamiento eficiente, observe las instrucciones simples
que se indican a continuación.
TODO SERVICIO, MÁS ALLÁ DE UNA SIMPLE LIMPIEZA, QUE
REQUIERA UN DESMONTAJE DEBE SER REALIZADO POR PERSONAL DE SERVICIO CALIFICADO.
PARA REDUCIR EL RIESGO DE INCENDIO Y DE CHOQUE ELÉCTRICO O LESIONES, DESCONECTE TODA LA ALIMENTACIÓN
ELÉCTRICA QUE LLEGA AL CALEFACTOR EN EL TABLERO PRINCIPAL DE SERVICIO Y VERIFIQUE QUE EL ELEMENTO CALEFACTOR ESTÉ FRÍO ANTES DE PRESTAR SERVICIO O DE REALIZAR
EL MANTENIMIENTO.
Instrucciones de limpieza para el usuario:
1. Después de que el calefactor se haya enfriado, puede utilizarse una
aspiradora con accesorio de cepillo para eliminar el polvo y la
pelusa de las superficies exteriores del calefactor, incluidas las aberturas de la rejilla.
2. Con un paño húmedo, elimine el polvo y la pelusa de la rejilla y las
superficies exteriores.
3. Vuelva a conectar la alimentación eléctrica al calefactor y asegúrese
de que funcione correctamente.
Instrucciones de limpieza de mantenimiento:
(a realizarse únicamente por personal de servicio calificado)
l menos una vez por año, un técnico de servicio calificado debe limpiar y
prestar servicio al calefactor para garantizar un funcionamiento seguro y
eficiente. Esto debe incluir la extracción de la rejilla y, de ser necesario,
la extracción del calefactor de la caja posterior para limpiar residuos en
la unidad. Después de terminada la limpieza y servicio, el calefactor
debe volver a montarse completamente y verificarse que funcione correctamente.
Todos los productos fabricados por Marley Engineered Products están garantizados contra defectos de fabricación y de materiales por un año desde la fecha de
GARANTÍA LIMITADA
instalación, a excepción de los elementos calefactores, que están garantizados contra defectos de fabricación y de materiales por cinco años desde la fecha de
instalación. Esta garantía no se aplica a daños debidos a accidente, mal uso o alteración, ni a los casos en que la tensión eléctrica conectada supere a la tensión
nominal -indicada en la placa de características- en más de 5 %, ni a equipos que hayan sido instalados o cableados incorrectamente, o mantenidos en forma
que no cumpla lo indicado en las instrucciones de instalación del producto. Todo reclamo por trabajos en garantía debe acompañarse con una prueba de la fecha
de instalación.
El cliente será responsable de todos los costos incurridos en el retiro o reinstalación de productos, incluyendo los costos de mano de obra y los costos de envío
incurridos para regresar productos a un Centro de Servicio de Marley Engineered Products. Dentro de las limitaciones de esta garantía, las unidades que no
funcionan deben regresarse al centro de servicio autorizado Marley más cercano, o al Centro de Servicio de Marley Engineered Products, y nosotros lo
repararemos o reemplazaremos, a nuestra opción, sin cargo para usted, con el flete de retorno pagado por Marley. Se acuerda que tal reparación o reemplazo es
el único recurso que Marley Engineered Products pone a su disposición.
LAS GARANTÍAS EXPUESTAS MÁS ARRIBA TOMAN EL LUGAR DE TODA OTRA GARANTÍA, EXPRESA O IMPLÍCITA, Y POR LA PRESENTE SE
DECLINA Y EXCLUYE DE ESTE ACUERDO TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD Y ADECUACIÓN A UN PROPÓSITO PARTICULAR QUE
EXCEDA LAS GARANTÍAS EXPRESAS ANTEDICHAS. MARLEY ENGINEERED PRODUCTS NO SE HARÁ RESPONSABLE POR DAÑOS CONSIGUIENTES
QUE SE PRODUZCAN CON RESPECTO AL PRODUCTO, EN BASE YA SEA A NEGLIGENCIA, AGRAVIO, RESPONSABILIDAD ESTRICTA, O CONTRATO.
Algunos estados o jurisdicciones no permiten la exclusión o limitación de daños incidentales o consiguientes, de modo que la exclusión o limitación expresada
más arriba puede no aplicarse a su caso. Esta garantía le da derechos legales específicos, y usted puede tener también otros derechos, que varían de un estado o jurisdicción a otro.
Para obtener la dirección de su centro de servicio autorizado más cercano comuníquese con Marley Engineered Products en Bennettsville, SC, Estados Unidos,
llamando al 1-800-642-4328. Toda mercadería regresada a la fábrica debe ser acompañada por una autorización de retorno y una etiqueta de identificación de
servicio, disponibles ambas en Marley Engineered Products. Cuando solicite la autorización de retorno, incluya todos los números de catálogo mostrados en los
productos.
CÓMO OBTENER SERVICIO EN GARANTÍA, PIEZAS DE
REPUESTO E INFORMACIÓN GENERAL
1. Servicio o repuestos en garantía 1-800-642-4328
2. Compra de repuestos 1-800-654-3545
3. Información general sobre productos www.marleymep.com
Nota: cuando solicite servicio, siempre dé la información que sigue:
1. Número de modelo del producto
2. Fecha de fabricación
3. Número de parte o descripción
8
470 Beauty Spot Rd. East
Bennettsville, SC 29512 USA
Page 9

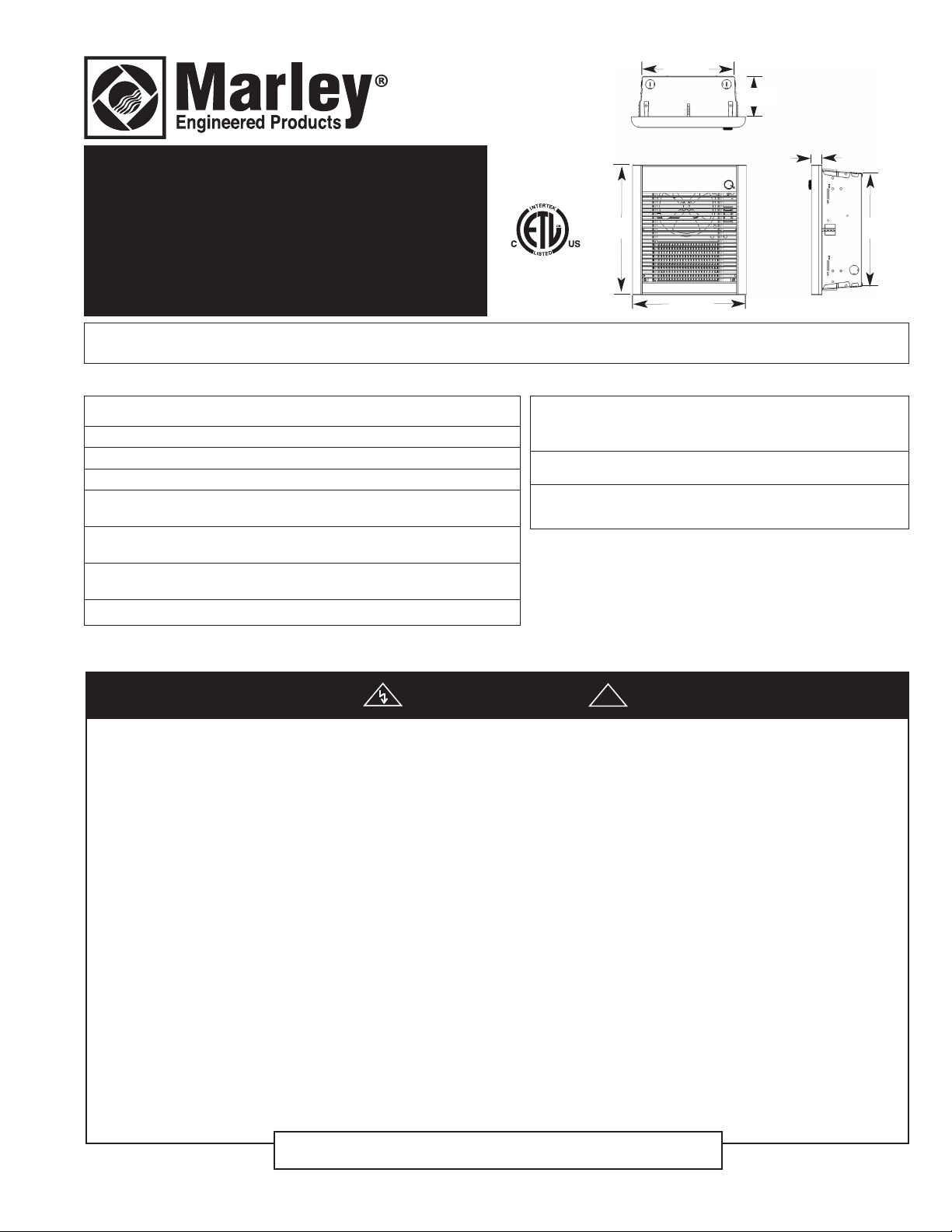

Série architecturale
9
-1/4”
(
235 mm)
4”
(
102 mm)
1”
25.4 mm)
(
SWH
Radiateurs muraux à air pulsé
Pour une utilisation avec SRA et CWH série
de radiateurs muraux Architectural
onforms to
C
NSI/UL 2021 and
A
CSA C22.2 No. 46
12-1/8”
(308 mm)
0-5/8”
1
(269.8 mm)
Instructions d’installation, d’utilisation et d’entretien
Spécifications
odèle Volts Ampères Watts BTU/HR de fil
M
SWH1012FC 120 8.4/4.2 1000/500 3413/1706 14AWG
SWH1512FC 120 12.5/6.3 1500/750 5120/2560 12AWG
SWH1812FC 120 15.0/7.5 1800/900 6143/8072 12AWG
SWH2024FC 240 8.4/4.2 2000/1000 6826/3413 14AWG
208 7.3/3.6 1500/750 5120/2560 14AWG
SWH2027FC 277 7.3/3.6 2000/1000 6826/3413 14AWG
240 6.3/3.2 1500/750 5120/2560 14AWG
SWH1527FC 277 5.5/2.75 1500/750 5120/2560 14AWG
240 4.7/2.4 1125/562 3840/1920 14AWG
SWH2020FC 208 9.6/4.8 2000/1000 6826/3413 14AWG
Calibre
INSTRUCTIONS IMPORTANTES
Accessoires
WHSM Encadrement de montage en surface (accessoire) à
S
commander séparément, H 12-1/2” x L 10-3/8” x P 4”
318 x 264 x 102 mm)
(
WHS1 Encadrement (accessoire) de montage encastré de
S
SWHS2 Encadrement (accessoire) de montage encastré de
1" (25mm) à commander séparément
2" (50 mm) à commander séparément
11”
(279 mm)
AVERTISSEMENT
LORS DE L’UTILISATION D’APPAREILS ÉLECTRIQUES, DES
PRÉCAUTIONS DE BASE DOIVENT TOUJOURS ÊTRE SUIVIES
AFIN DE RÉDUIRE LE RISQUE DE DÉPART D'INCENDIE, DE
COMMOTION ÉLECTRIQUE ET DE BLESSURES AUX
PERSONNES, INCLUANT CELLES QUI SUIVENT :
1. Lisez toutes les instructions avant d’installer ou d’utiliser le radiateur.
2. Ce radiateur est chaud quand il est en fonctionnement. Pour éviter
des brûlures, ne laissez pas de peau nue toucher ses surfaces
chaudes. Maintenez les matières combustibles comme le mobilier,
les oreillers, la literie, les papiers, les vêtements et les couvertures,
à au moins 3 pieds (90 cm) de distance de l’avant du radiateur.
3. Il faut faire très attention quand un radiateur quelconque est utilisé
par des enfants ou des personnes invalides ou près d’eux, et à
chaque fois que le radiateur est laissé en marche sans surveillance.
4. N’utilisez plus un radiateur s’il a présenté des dysfonctionnements.
Débranchez son alimentation au panneau de distribution du secteur
et faites-le inspecter par un bon électricien avant de le réutiliser.
5. Ne l’utilisez pas à l’extérieur.
6. Pour déconnecter le radiateur, passez sa commande sur arrêt (Off)
et coupez le secteur en amont au panneau de distribution.
7. N’insérez pas d’objets étrangers, et ne permettez pas qu’il en entre,
dans toute ouverture d’admission ou d’évacuation, car cela peut
causer une commotion électrique ou un départ d’incendie, ou
endommager le radiateur.
8. Pour éviter un possible départ d’incendie, n'obstruez en aucune
façon les admissions et les échappements d’air.
!
9. Un radiateur comporte à l’intérieur des parties chaudes, et pouvant
produire un arc ou des étincelles électriques. Ne l’utilisez pas dans
des zones où de l’essence ou des liquides inflammables sont utilisés
ou entreposés.
10. N’utilisez ce radiateur que comme c’est décrit dans ce manuel. Toute
autre utilisation non recommandée par le constructeur peut causer
un départ d’incendie, une commotion électrique ou des blessures
corporelles.
11. Ce radiateur est fourni avec un voyant rouge d’alarme qui ne s’allumera que si le radiateur a été coupé suite à une surchauffe. Si vous
voyez ce voyant allumé, arrêtez immédiatement le radiateur et
inspectez pour voir s’il y a des objets dessus ou à côté qui pourraient
avoir bloqué le flux d’air ou avoir fait qu’une surchauffe soit survenue.
NE FAITES PAS FONCTIONNER LE RADIATEUR AVEC LE VOYANT D’ALARME ALLUMÉ.
12. Ce radiateur est prévu pour des applications de chauffage de confort, et n’est pas conçu pour une utilisation dans des endroits spéciaux. Ne l’utilisez pas dans des lieux humides ou mouillés, tels que
dans un contexte marin ou une serre, ou dans des endroits où il y a
présence d’agents corrosifs ou chimiques.
13. Lors de l’installation, voyez les INSTRUCTIONS D’INSTALLATION
pour des mises en gardes et précautions supplémentaires.
14. Pour un fonctionnement sûr et efficace, et pour prolonger sa durée
de service, gardez votre radiateur propre - Voyez les INSTRUCTIONS D’ENTRETIEN.
CONSERVEZ CES INSTRUCTIONS
ECR 41511 11/14 5200-11212-000
Page 10

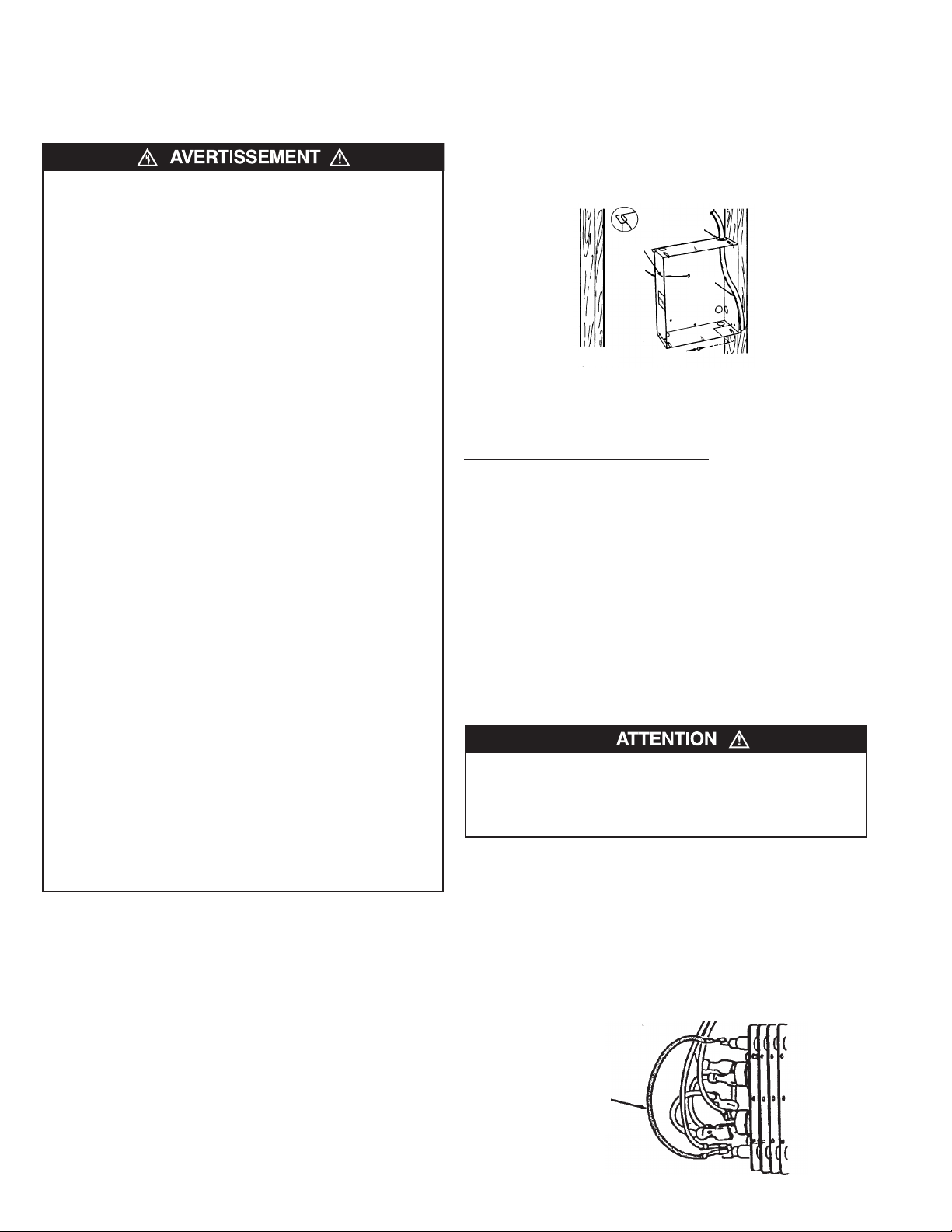

INSTRUCTIONS
D'INSTALLATION
Pour éviter un possible départ d’incendie, des blessures corporelles
ou des dommages au radiateur, respectez ces consignes :
1. Débranchez toute alimentation secteur arrivant au panneau de
service principal avant de câbler ou d’intervenir pour du service.
2. Toutes les procédures de câblage et les raccordements doivent
être en conformité avec les normes nationales et locales applicables, et le radiateur doit être relié à la terre.
3. L’alimentation secteur doit entrer dans le boîtier arrière au travers
des pastilles à enfoncer. Voir également le marquage de HAUT sur
le boîtier arrière pour la bonne orientation.
4. Vérifiez que la tension du secteur arrivant au radiateur correspond
bien aux valeurs spécifiées sur sa plaque signalétique.
ATTENTION : ALIMENTER LE RADIATEUR AVEC UNE TENSION
DÉPASSANT LA VALEUR IMPRIMÉE SUR LA PLAQUE SIGNALÉTIQUE ENDOMMAGERA LE RADIATEUR ET ANNULERA SA
GARANTIE, ET CELA PEUT PROVOQUER UN DÉPART D’INCENDIE.
5. ATTENTION - Température élevée et risque de départ d’incendie,
gardez les cordons électriques, les draperies et textiles d’intérieur,
et d’autres matières combustibles, à au moins 3 pieds (90 cm) de
l’avant du radiateur. N’installez pas le radiateur derrière des portes,
sous des porte-serviettes ou dans une zone où il est susceptible
d’être bloqué par des meubles, des rideaux ou des matériaux de
rangement. L’air chaud venant du radiateur peut endommager certains tissus et plastiques.
6. Pour réduire le risque de départ d’incendie, n’entreposez pas et
n’utilisez pas d’essence ou d’autres produits inflammables sous
forme de liquide ou de vapeurs à proximité du radiateur.
7. Ce radiateur est prévu pour être monté en utilisant un boîtier arrière
fourni, et peut s’installer avec ce boîtier encastré ou placé en surface, comme décrit dans ce manuel.
8. Les écartements suivants doivent être respectés :
Bas du radiateur au sol - 4” (102 mm) - hauteur optimale de
18” à 24” (457-610 mm).
Côtés du radiateur à mur adjacent - 4-1/2” (114 mm) - minimum optimal de 12” (305 mm).
Haut du radiateur au plafond - 12” (305 mm) - recommandation d’au moins 36” (914 mm).
9. Ne faites pas fonctionner le radiateur sans que sa grille soit en
place.
10. N’utilisez pas ce radiateur pour faire sécher de la peinture, du
plâtre. De la sciure ou de la poussière de ponçage de cloison sèche
endommageraient de façon permanente le radiateur, et doivent être
tenues à l’écart.
Généralités
Le radiateur est prévu pour une installation en encastrement dans des
sections murales avec poteaux de 2 x 4” (50 x 101 mm) ou plus, en utilisant le boîtier arrière fourni. Le radiateur peut aussi être monté en surface en utilisant l’encadrement pour montage en surface, modèle
SWHSM, ou monté à moitié en surface en utilisant un SWHS1 (pour un
encadrement encastré de 1" ou 25 mm), ou un SWHS2 (pour un
encadrement encastré de 2" ou 50 mm). Ces trois accessoires de montage sont à commander séparément. Le radiateur peut être alimenté
avec des fils de bâtiment standard (supportant 60 °C). Référez-vous au
tableau ci-dessous pour la taille de fils correcte en fonction de la tension
secteur.
Pour du montage en surface ou semi-encastré, consultez les instructions
d’installation accompagnant les SWHSM, SWHS1, SWHS2.
Positionnement du boîtier arrière dans
une construction neuve
REMARQUE : Si la finition de surface du mur est déjà faite, suivez les
instructions pour "Installation du boîtier arrière dans une construction
existante".
1. Déterminez quel côté du boîtier arrière doit être placé contre un
poteau mural, et courbez les pattes aux angles arrière à 90° de
façon à ce que le boîtier arrière soit d’équerre avec le poteau après
l’installation. (Voyez la Figure 1).
PATTE
LIÉE
P
SERRE-CÂBLE
TROUS
E FILS
D
OÎTIER
B
ARRIÈRE
Figure 1
LOUS OU
C
V
ÂBLE
C
'ALIMEN-
D
ATION
T
IS (2)
2. Enlevez une des pastilles à enfoncer sur le côté de support du boîtier arrière, et installez un serre-câble ou un serre-conduit.
3. Positionnez le boîtier arrière contre le côté d’un poteau mural et
fixez-le avec des clous ou des vis comme c’est montré en Figure 1.
REMARQUE : Le boîtier arrière doit être placé avec son rebord frontal
au même niveau que la finition de surface.
4. Passez le câble d’alimentation au travers du serre-câble, en laissant
environ 8” (203 mm) de fil à l’intérieur du boîtier.
5. Reliez le fil de terre du câble d’alimentation à la vis verte de terre de
terre fournie.
REMARQUE : Des avant-trous pour vis de tôlerie de #8 ont été fournis
sur les côtés du boîtier arrière Une fois que la finition de mur aura été
posée, enfoncez une vis de tôlerie de #8 (M4) (de longueur recommandée de 1" ou 25 mm) au travers du côté du boîtier qui n’est pas fixé
au poteau mural. Cela empêchera le boîtier arrière d’être extrait au
moment de l’installation du radiateur (Vor la Figure 1).
Positionnement du boîtier arrière dans une construction
existante
1. Découpez soigneusement une ouverture de 9-3/8” (235 mm) de
large sur 11-1/8” (283 mm) de long. Un bord de l’ouverture doit être
coupé le long du côté d’un poteau mural.
UNE COMMOTION ÉLECTRIQUE, UN DÉPART D'INCENDIE OU UN
DÉGÂT DES EAUX PEUVENT ARRIVER SI UN CÂBLAGE OU UNE
TUYAUTERIE CACHÉS SONT ABÎMÉS DURANT LA DÉCOUPE.
ASSUREZ-VOUS QUE TOUT CE QUI EST CÂBLAGE ET TUYAUTERIE N’EST PAS DANS LA ZONE AVANT DE COUPER.
2. Effectuez les étapes 1 à 5 précédentes (Installation de boîtier arrière
dans une construction neuve).
CONVERSION SUR SITE POUR UNE
PUISSANCE NOMINALE INFÉRIEURE
REMARQUE : Référez-vous au tableau de spécifications pour les
valeurs de puissance plus faibles qui sont disponibles.
Pour transformer le radiateur pour une plus basse puissance, enlevez
complètement le cavalier en fil rouge entre les deux éléments de chauffe
(Voyez la Figure 2). Vous pouvez jeter ce cavalier. Assurez-vous que les
fils qui restent sont solidement branchés.
Enlevez le cavalier
rouge pour passer
en puissance
inférieure
10
Figure 2
Page 11
N’UTILISEZ PAS UN THERMOSTAT À DISTANCE AVEC CE RADIA-
ALARM
LIGHT
THERMAL
FUSE
MANUAL
RESET
LIMIT
TEUR. LE THERMOSTAT INTÉGRÉ ACTIVE SEULEMENT L'ÉLÉMENT DE CHAUFFE. UN CONTRÔLE DE VENTILATEUR
ACTIVE/DÉSACTIVE AUTOMATIQUEMENT LE VENTILATEUR, AVEC
UNE TEMPORISATION À LA COUPURE POUR ÉLIMINER LA
CHALEUR RÉSIDUELLE UNE FOIS QUE LE THERMOSTAT A COMMANDÉ A DÉSACTIVATION DES ÉLÉMENTS DE CHAUFFE. UN
CÂBLAGE DU RADIATEUR D’UNE QUELCONQUE MANIÈRE QUI
EMPÊCHERAIT CE RETARD À LA COUPURE DE VENTILATION
PEUT ENTRAÎNER UNE SURCHAUFFE ET DES DOMMAGES PERMANENTS AU RADIATEUR, ET ANNULERAIT SA GARANTIE.
Installation et câblage d’ensemble radiateur / ventilateur
1. Suivez le schéma de câblage (Figure 3) pour brancher les fils d'alimentation avec les fils du radiateur dans le boîtier arrière.
ÂBLAGE DE
C
BOÎTIER
TERRE
THERMOSTAT
ARRIÈRE
M
VENTILATEUR
É
LÉMENT DU BAS
É
OTEUR DE
LÉMENT DU
HAUT
NOIR
NOIR
*BLANC POUR 120 ET 227 VOLTS
ENSEMBLE DE RADIATEUR
U
U
E
E
L
L
B
TEUR DE
OUPURE
V
D
RESTAURA-
MANUELLE
E LIMITE
D
OYANT
’ALERTE
TION
NOIR
B
NOIR
USIBLE
F
HERMIQUE
T
R
V
ETARD DE
ENTILATION
INTERRUP-
C
Figure 3
REMARQUE : Pour les radiateurs en 120 et 277 volts, branchez le fil
d'alimentation blanc de Neutre au fil blanc en tire-bouchon du radiateur,
et le fil noir de Phase d'alimentation au fil noir en tire-bouchon du radiateur. Pour les radiateurs en 208 et 240 volts, changez la couleur du fil
blanc du radiateur en noir, en entourant son extrémité avec de la bande
adhésive noire d'électricien (La plupart des normes électriques exigent
que les fils d'alimentation soient reliés à des fils noirs). Puis branchez les
deux fils d'alimentation noirs sur les deux fils noirs du réceptacle.
2. Fixez le fil d’arrivée de terre sous la vis de terre verte dans le boîtier
arrière.
3. Insérez la fiche de câblage de l'ensemble de radiateur/ventilateur
dans le boîtier arrière.
ASSUREZ-VOUS QUE TOUT LE CÂBLAGE PASSE SANS RISQUE À
DISTANCE DU VENTILATEUR ET D’UN L’ÉLÉMENT DE CHAUFFE.
4. Disposez l'ensemble de radiateur/ventilateur dans le boîtier arrière et
fixez-le en place avec (2) vis fournies au travers des fentes centrales
dans l'ensemble de ventilateur.
REMARQUE : Utilisez les vis fournies par l'usine pour installer le support de ventilateur dans le boîtier arrière.
3. Installez le bouton de thermostat sur la tige de thermostat et
poussez-le en place.
UPPORT DE
S
GRILLE
BOÎTIER
ARRIÈRE
VIS
GRILLE
Figure 4
INSTRUCTIONS
D’UTILISATION
1. Le radiateur doit être correctement installé avant d’être mis en
marche.
2. Une fois le radiateur complètement assemblé, tournez le bouton de
thermostat complètement en sens antihoraire jusqu’à l’arrêt. C’est le
réglage de consigne minimale de température.
3. Mettez le radiateur en marche (ON) au panneau de commande principal.
4. Le radiateur ne doit pas démarrer. S’il démarrait, coupez son alimentation et revérifiez le câblage.
5. Tournez le thermostat en sens horaire complètement jusqu’à la
butée.
6. Radiateur et ventilateur doivent s’activer. Si le radiateur et ventilateur
ne démarrent pas, débranchez l’alimentation et vérifiez le câblage.
7. Laissez le radiateur continuer de fonctionner jusqu’à ce que la température de la pièce atteigne le niveau confortable souhaité. Tournez
alors le bouton du thermostat en sens antihoraire jusqu’à l’obtention
d’un déclic.
8. Il peut être nécessaire de réajuster le thermostat une ou deux fois
jusqu’à ce que la température exacte de confort soit obtenue. Une
rotation en sens horaire va augmenter la durée pendant laquelle le
radiateur va chauffer. Une rotation en sens antihoraire va réduire la
durée de fonctionnement du radiateur.
REMARQUE : Pour obtenir les meilleurs résultats, le radiateur doit rester
en marche (ON) en permanence durant la saison de chauffage, du fait
que le thermostat quand il est bien réglé maintiendra la température
désirée. Mis en position antihoraire à fond, le radiateur restera arrêté
jusqu’à ce que la température ambiante retombe bien au delà du niveau
de gel.
Installation de la grille et du bouton de thermostat
1. Fixez le support de grille avec la vis fournie sur la partie supérieure
du boîtier arrière, comme c’est montré en Figure 4.
2. Montez la portion supérieure de la grille par-dessus le support de
grille et rabaissez-la jusqu’à ce que la grille soit bien en place.
11
Page 12
Comment restaurer le fonctionnement Contrôle de sécurité sur température :
Le radiateur est fourni avec un contrôle de sécurité sur emballement
thermique, qui le coupera en cas de surchauffe. Quand ce contrôle se
déclenche, un voyant d’alerte rouge, visible au travers de la grille, va
s’allumer pour prévenir le propriétaire que le radiateur a été coupé et
nécessite une intervention. Ce contrôle est situé derrière la grille, juste
au-dessus du voyant d’alerte rouge. Le bouton de restauration peut être
vu au travers de la grille frontale quand le radiateur est installé. Pour
restaurer, laissez le radiateur refroidir, puis en utilisant un objet qui peut
passer au-travers des volets (comme la lame plate d’un petit tournevis),
appuyez sur le bouton de restauration qui est visible dans le panneau de
ventilateur. Le radiateur doit immédiatement revenir en fonctionnement
normal. Si le voyant d’alerte reste allumé une fois que le radiateur a
refroidi et que le bouton d restauration a été actionné, il se peut que le
fusible thermique soit grillé. Si cela se produit, le radiateur doit être contrôlé et réparé par un électricien qualifié.
NE TOUCHEZ PAS ET NE CONTOURNEZ PAS LES LIMITES DE
SÉCURITÉ À L’INTÉRIEUR DU RADIATEUR
INSTRUCTIONS
D’ENTRETIEN
Il est important de garder propre ce radiateur. Votre radiateur vous fournira des années de bon service et de confort avec juste un minimum de
soins. Pour assurer son fonctionnement efficace, suivez les instructions
simples ci-dessous :
TOUTE INTERVENTION DE SERVICE AU-DELÀ D’UN SIMPLE NETTOYAGE, QUI NÉCESSITE UN DÉMONTAGE, DEVRA ÊTRE RÉALISÉE PAR DU PERSONNEL DE SERVICE QUALIFIÉ.
POUR RÉDUIRE LE RISQUE DE DÉPART D’INCENDIE ET DE COMMOTION ÉLECTRIQUE OU DE BLESSURE, DÉBRANCHEZ TOUTE
ALIMENTATION ÉLECTRIQUE ALLANT AU RADIATEUR EN AMONT
AU PANNEAU DE SERVICE, ET VÉRIFIEZ QUE L'ÉLÉMENT DE
CHAUFFE EST FROID AVANT D’INTERVENIR POUR DU SERVICE
OU DE L’ENTRETIEN.
NE CONTINUEZ PAS D’ESSAYER D’UTILISER LE RADIATEUR SI
SON CONTRÔLE DE SÉCURITÉ SE DÉCLENCHE À RÉPÉTITION
APRÈS SA RESTAURATION. EN LE FAISANT VOUS POURRIEZ
L’ENDOMMAGER DE FAÇON IRRÉMÉDIABLE OU CAUSER UN
DÉPART D’INCENDIE OU DES RISQUES POUR LA SÉCURITÉ.
Note spéciale : En plus d’un contrôle de sécurité sur surchauffe, le radiateur est fourni avec un fusible thermique de secours (un seul usage)
qui coupera le radiateur de façon permanente si pour une quelconque
raison le contrôle de sécurité sur surchauffe n’avait pas fonctionné
comme prévu. Si ce fusible thermique grille, le radiateur ne se restaurera
pas et il faudra le faire réparer par une personne qualifiée.
Instructions de nettoyage par l’utilisateur :
1. Une fois que le radiateur est froid, vous pouvez utiliser un aspirateur
avec son accessoire brosse pour éliminer la poussière et les
peluches des surfaces extérieures du radiateur, y compris les ouvertures de la grille.
2. Avec un chiffon humide, enlevez poussière et peluche de la grille et
des surfaces extérieures.
3. Remettez le radiateur sous tension et vérifiez son bon fonctionnement.
Instructions de nettoyage d’entretien :
(Ne doit être exécuté que par du personnel de service qualifié)
Au moins une fois par an le radiateur doit être nettoyé et vérifié par une
personne de service qualifiée afin d’assurer un fonctionnement sûr et
efficace. Cela doit inclure la dépose de la grille et si nécessaire la sortie
du radiateur du boîtier arrière, afin de nettoyer les résidus de l’appareil.
Une fois le nettoyage et le service terminés, le radiateur doit être complètement remonté et son bon fonctionnement vérifié.
GARANTIE LIMITÉE
Tous les produits fabriqués par Marley Engineered Products sont garantis contre des défauts dus à la main d’oeuvre et aux matériaux pendant un an à partir de la date d’installation,
saufs les éléments de chauffe qui sont garantis de la même façon pendant cinq ans. Cette garantie ne s’applique pas pour des dommages résultant d’accident, de mésusage ou d’altération ; ni si la tension secteur envoyée fait 5 % ou plus au-dessus de la tension nominale de la plaque signalétique ; ni sur l’équipement est incorrectement installé ou câble, en violation
avec les instructions d’installation.
Toutes les demandes d’exercice de la garantie devront être accompagnées de la preuve de date d’installation. Le client doit être responsable de tous les coûts occasionnés pour le
démontage ou la réinstallation des produits, incluant les coûts de main-d’oeuvre, et les coûts d’expédition pour renvoyer les produits au centre de service de Marley Engineered Products.
Dans le cadre des limitations de cette garantie, les unités ne fonctionnant pas doivent être renvoyées au centre de service agréé Marley le plus proche, ou directe au centre de service
de Marley Engineered Products, où ils seront réparés ou remplacés, à notre choix, sans frais pour vous avec le port de retour payé par Marley. Il est convenu que cette réparation ou ce
remplacement sera le seul remède à attendre de Marley Engineered Products.
LES GARANTIES QUI PRÉCÈDENT TIENNENT LIEU DE TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, ET TOUTES LES GARANTIES IMPLICITES DE
VALEUR MARCHANDE ET D’ADÉQUATION POUR UNE FINALITÉ SPÉCIFIQUE QUI EXCÉDERAIENT LES DISPOSITIONS DE GARANTIE PRÉCÉDEMMENT ÉNONCÉES SONT
ICI REJETÉES ET EXCLUES DE CET ACCORD. MARLEY ENGINEERED PRODUCTS NE SERA PAS TENU POUR
RESPONSABLE DES DOMMAGES CONSÉCUTIFS SURVENANT EN RELATION AVEC LE PRODUIT, QU’ILS SOIENT À BASE DE NÉGLIGENCE, TORT, RESPONSABILITÉ PURE
OU CONTRACTUELLE.
Certaines provinces ne permettent pas l’exclusion ou la limitation des dommages consécutifs ou annexes, de ce fait l’exclusion ou la limitation qui précède peut ne pas s’appliquer à votre
cas. Cette garantie vous donne des droits légaux spécifiques, qui varient d’une province à l’autre.
Pour obtenir l’adresse de votre centre de service agréé le plus proche, contactez Marley Engineered Products à Bennettsville, SC, USA, au 1-800-642-4328.
Toute marchandise retournée à l’usine doit être accompagnée d’une autorisation de renvoi et d’une étiquette d’identification pour le service, ces deux documents étant disponibles auprès
de Marley Engineered Products. En demandant une autorisation de retour, fournissez tous les numéros de catalogue indiqués sur les produits.
COMMENT OBTENIR DU SERVICE ET DES PIÈCES DANS LE CADRE
DE LA GARANTIE ET DES INFORMATIONS GÉNÉRALES
1. Service ou pièces sous garantie 1-800-642-4328
2. Achat de pièces de remplacement 1-800-654-3545
3. Informations générales sur les produits www.marleymep.com
Remarque : Pour obtenir le service sous garantie vous devez toujours avoir préparé :
1. Référence de modèle du produit
2. Date de fabrication
3. Numéro ou description de pièce
12
470 Beauty Spot Rd. East
Bennettsville, SC 29512 USA
Loading...
