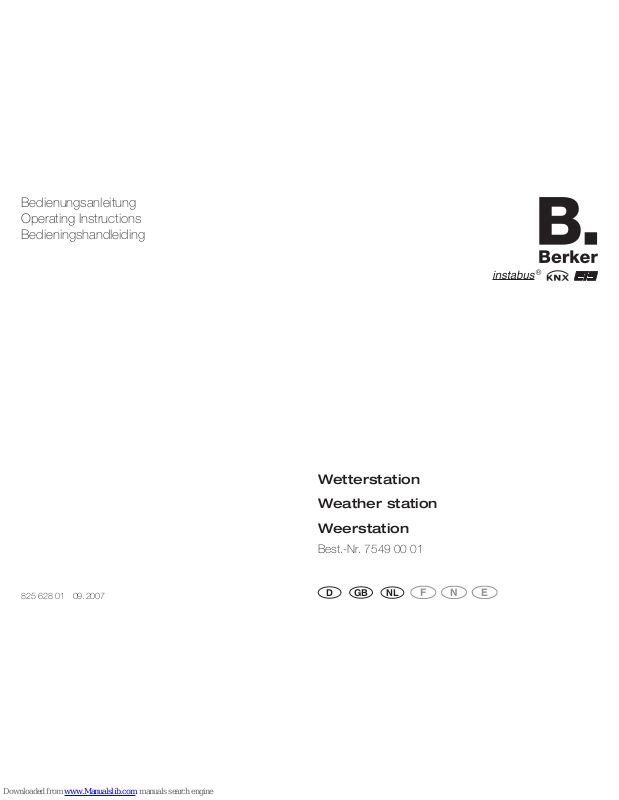

1

D

Bedienungsanleitung
Operating Instructions
Bedieningshandleiding

825 628 01 09. 2007

Wetterstation

Weather station

Weerstation

Best.-Nr. 7549 00 01

FNE

NL

GB

2

D

Sicherheitshinweise

Einbau und Montage elektrischer Geräte dürfen
nur durch Elektrofachkräfte erfolgen.

Bei Nichtbeachtung der Anleitung können Schä­den am Gerät, Brand oder andere Gefahren
entstehen.

Nicht in der Nähe von Schornsteinen oder anderen
Abgas- oder Lüftungseinrichtungen betreiben.

Nicht in der Nähe von Funksendeanlagen betreiben.
Montageort so wählen, dass das Gerät zu War-

tungszwecken erreichbar ist.
Sensorkopf nicht öffnen.
Sensorkopf nicht beschriften oder bekleben.
Die Unterseite des Sensorkopfes nur mit weichem

Pinsel reinigen.
Diese Anleitung ist Bestandteil des Produktes und

muss beim Kunden verbleiben.

3

GB

NL

Safety instructions

Electrical equipment must be installed and fitted
by qualified electricians only.

Failure to observe the instructions may cause
damage to the device and result in fire or other
hazards.

Do not operate the device in the vicinity of chim­neys or other exhaust or ventilation structures

Do not operate the device close to radio transmitters.
Choose the place of installation in such a way that

the device is accessible for servicing purposes.
Do not open the sensor head.
Do not make inscriptions or stick labels on the

sensor head.
Clean the underside of the sensor head with a

soft brush only.
These operating instructions are part of the prod-

uct and must be left with the final customer.

Veiligheidsinstructies

Inbouw en montage van elektrische apparaten
mogen uitsluitend geschieden door een landelijk
erkend installatiebedrijf.

Bij veronachtzaming van de installatie-instructies
kunnen schade aan het toestel, brand of andere
gevaren optreden.

Niet in de buurt van schoorstenen of andere uit

-

laat-, afzuig- of ventilatieinrichtingen monteren.
Niet in de buurt van zendinstallaties monteren.
Montagepositie zodanig kiezen dat het toestel

voor onderhoud goed bereikbaar is.
Sensorkop niet openen.
Sensorkop niet beletteren of van label voorzien.
De onderzijde van de sensorkop uitsluitend met

een zachte kwast reinigen.
Deze handleiding maakt deel uit van het product

-

pakket en dient na installatie aan de klant te wor

-

den overhandigd.

4

D

Geräteübersicht

(1) Sensorkopf
(2) Winkelarm
(3) Klemmenkasten
(4) Temperatur- und Windsensoren
(5) Licht- und Dämmerungssensoren
(6) Regensensor

Funktion

Systeminformation

Dieses Gerät ist ein Produkt des KNX-Systems und
entspricht den KNX-Richtlinien. Fachkenntnisse durch
KNX-Schulungen werden zum Verständnis voraus

-

gesetzt.
Die Funktion des Gerätes ist softwareabhängig. In

­formationen zu Softwareversionen und jeweiligem
Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen.

Planung, Installation und Inbetriebnahme des Gerätes
erfolgen mit Hilfe einer KNX-zertifizierten Software.

Produktdatenbank, technische Beschreibungen sowie
Konvertierungs- und weitere Hilfsprogramme finden
Sie stets aktuell im Internet.

1

5

GB

NL

Device layout (Fig. 1)

(1) Sensor head
(2) Mounting bracket
(3) Terminal box
(4) Temperature and wind sensors
(5) Brightness and twilight sensors
(6) Rain sensor

Function

System information

This device is a product of the KNX system and com

-

plies with KNX directives. Detailed technical knowl

-

edge obtained in KNX training courses is a prerequi

-

site to proper understanding.
The functionality of this device depends on the soft

-

ware. Detailed information on software versions and at

­tainable functionality as well as the software itself can
be obtained from the manufacturer‘s product database.

Planning, installation and commissioning of the unit is
effected by means of KNX-certified software.

The product database, technical descriptions, conver­sion programs and other utilities are available in their
latest version in the Internet.

Toesteloverzicht

(1) Sensorkop
(2) Hoekarm
(3) Klemmenkast
(4) Temperatuur- en windsensoren
(5) Licht- en schemeringssensoren
(6) Regensensor

Functie

Systeeminformatie

Dit apparaat is een product van het KNX-systeem en
voldoet aan de KNX-richtlijnen. Voor een goed begrip
is gedetailleerde vakkennis door KNX-scholing een
eerste vereiste.

De werking van het apparaat is van de gebruikte soft­ware afhankelijk. Gedetailleerde informatie over de
softwareversies en de functies die hiermee mogelijk
zijn, alsmede informatie over de software zelf vindt u
in de productdatabase van de fabrikant.

Planning, installatie en inbedrijfstelling van het ap­paraat geschieden met behulp van door de KNX-ge

-

certificeerde software.
De productdatabase en de technische beschrijvin-

gen en de converterings- en andere hulpprogramma’s
vindt u steeds actueel op het internet.

6

D

Bestimmungsgemäßer Gebrauch

– Messung und Auswertung von Wetterdaten: Wind

-

geschwindigkeit, Niederschlag, Dämmerung, Tem

-

peratur und Helligkeit.

– Senkrechte Montage im Außenbereich von Gebäu

-

den, vorzugsweise Dach- und Fassadenbereich.

Produkteigenschaften

– Integrierte KNX-Busankopplung
– Kompaktes Gehäuse
– Wartungsarm
– Meßwerterfassung und Grenzwertüberwachung

7

GB

NL

Designated use

– Measurement and evaluation of weather data:

wind speed, precipitation, twilight, temperature and
brightness.

– Vertical mounting on the outside of buildings, pref

-

erably on roofs and at facades.

Product features

– Integrated KNX bus coupler
– Compact housing
– Low-maintenance device
– Measured-value acquisition and limit value monitoring

Correct gebruik

– Meting en evaluatie van weerdata: Windsnelheid,

neerslag, schemering, temperatuur en lichthelderheid.

– Verticale montage aan de buitenzijde van gebou

-

wen, bij voorkeur op het dak of op de gevel.

Producteigenschappen

– Geïntegreerde KNX-buskoppeling
– Compacte behuizing
– Onderhoudsarm
– Meetwaarderegistratie en grenswaardebewaking

8

D

Informationen für Elektrofachkräfte

GEFAHR!
Elektrischer Schlag bei Berühren span

­nungsführender Teile. Elektrischer Schlag
kann zum Tod führen.

Vor Arbeiten am Gerät Anschlussleitungen
freischalten und aktive Teile in der Umge

­bung abdecken.

Montage und elektrischer Anschluss

Gerät montieren

Der Montageort muss geeignet sein. Das Gerät darf
auf keiner Seite von Hindernissen oder Abschattun

-

gen beeinflusst werden.

Montageort so wählen, dass die Wetterstation zu

Wartungszwecken auch später noch erreichbar ist.

Durch direkte Sonneneinstrahlung wird die Tem-

peraturmessung beeinflusst.

9

GB

NL

Information for qualified electricians

DANGER!
Electric shock in case of accidental con

­tact with live parts. Electric shocks can
be fatal.

Before working on the device, cut out the
mains supply and cover up live parts in the
surroundings.

Fitting and electrical connection

Installing the device

The place of installation must be suitable for the pur

-

pose. The device must not be influenced on any side
by obstacles or shadows.

Choose the place of installation in such a way that

the device remains accessible for future servicing
activities.

Direct exposure to sunlight influences the meas-

urement of temperature.

Informatie voor elektromonteurs

GEVAAR!
Elektrische schok bij aanraking van span

­ningvoerende delen. Een elektrische schok
kan dodelijke gevolgen hebben.

Aansluitleidingen voorafgaand aan werk­zaamheden aan het toestel spanningvrij
schakelen en naburige spanningvoerende
delen afschermen.

Montage en elektrische aansluiting

Toestel monteren

Er moet een geschikte montagepositie worden ge

-

kozen. Het toestel mag nergens door obstakels resp.
schaduwwerpende constructies in zijn werking wor

-

den belemmerd.

Montagepositie zodanig kiezen dat het toestel voor

onderhoud ook naderhand goed bereikbaar is.

De temperatuurmeting wordt door rechtstreekse

zonnestraling beïnvloed.

10

D



Leitungen für Spannungsversorgung und Bus-

verbindung durch eine der beiden Leitungsdurch

-

führungen (11) in den Klemmenkasten (3) führen.



Klemmenkasten-Unterteil an Hauswand etc. be-

festigen.



Versorgungsspannung an Anschlussklemme (9)

anschließen.



KNX-Busleitung an Anschlussklemme (10) an-

schließen.

Für die Versorgungsspannung kann das gelb-weiße

Aderpaar der KNX-Busleitung verwendet werden.
Richtlinien für SELV-Spannung beachten.



Anschlussstecker des Sensorkopfes (1) an Sen-

sorklemme (8) im Klemmenkasten (3) anschließen.

VORSICHT!
Das Gerät kann beschädigt werden.
Nicht den Winkelarm (2) als Hebel benutzen

und nach unten ziehen.



Gerät von oben auf Klemmenkasten-Unterteil auf-

setzen und unten einrasten.

2

11

GB

NL



Lead the wires for power supply and bus connec-

tion through one of the two cable penetrations (11)
into the terminal box (3).



Attach the bottom half of the terminal box to a

house wall, etc.



Connect the supply voltage to terminal (9).



Connect the KNX bus line to terminal (10).

The yellow/white wire pair of the KNX bus line

can be used for the supply voltage. Observe the
specifications for SELV voltages.



Connect the plug of sensor head (1) to sensor

socket (8) in terminal box (3).

CAUTION
Risk of irreparable damage to the device.
Do not use the angle support (2) as a lever

and pull downwards.

Place the device from above onto the base of the

terminal box and snap on at the bottom.



De kabels voor de voeding en de busaansluiting

via één van beide kabeldoorvoeren (11) naar de
klemmenkast (3) leiden.



Klemmenkasten-voetstuk op de gevel etc. bevestigen.



Voedingsspanning op aansluitklem (9) aansluiten.



KNX-busleiding op aansluitklem (10) aansluiten.

Voor de voedingsspanning kan het geel-witte

aderpaar van de KNX-busleiding worden gebruikt.
Installatievoorschriften voor SELV kleinspanning
in acht nemen.



Aansluitstekker van de sensorkop (1) op de sensor-

klem (8) in de klemmenkast (3) aansluiten.

VOORZICHTIG!
Het toestel kan beschadigd raken

.

De hoekarm (2) niet als hefboom gebruiken
en deze omlaag treken.



Toestel vanaf de bovenzijde op het klemmenkast-

voetstuk plaatsten en onderop vastklikken.

12

D

Gerät ausrichten



Sensorkopf mit Hilfe eines Kompasses ausrichten,

dass die abgeschrägte Seite nach Süden zeigt.

Ohne korrekte Ausrichtung ist die Zuordnung der

Helligkeitssensoren zur Himmelsrichtung nicht
gewährleistet. Die Anordnung der Helligkeits­sensoren zeigt – von oben gesehen – Bild 3.

Unter Umständen kann es sinnvoll sein, das Gerät

entsprechend der detaillierten Verhältnisse vor Ort
auszurichten, z. B. entsprechend der Fassaden

-

seiten. Geographische Besonderheiten können
ebenfalls andere Ausrichtung erfordern.

Gerät demontieren



Schraubendreher in die Raste auf der Unterseite des

Klemmenkastens einsetzen und Gerät vorsichtig
nach oben abhebeln.



Sensorstecker aus Sensorklemme (5) entfernen.

3

13

GB

NL

Aligning the device



Align the sensor head with the help of a compass

in such a way that the bevel points southwards.

Without proper alignment, the brightness sensors

do not face the correct cardinal points. The posi­tion of the brightness sensors viewed from above
is shown in Fig. 3.

In some cases it may be useful to align the device ac-

cording to the prevailing local conditions, e.g. in ac

­cordance with the facades. Geographical peculiari­ties may equally require another kind of alignment.

Opening the device



Stick a screwdriver into the notch at the bottom of

the terminal box and lever up the upper part of the
box carefully.



Detach the sensor plug from the sensor terminal (5).

Toestel uitrichten



Sensorkop met behulp van een kompas zodanig

uitrichten dat de afgeschuinde zijde naar het zui

-

den wijst.

Zonder correcte uitrichting is de juiste toewijzing

van de helderheidssensoren aan de bijbehorende
hemelrichtingen niet gewaarborgd. Afbeelding 3
toont – van bovenaf gezien – de juiste positionering
van de helderheidssensoren.

In bepaalde omstandigheden kan het zinvol zijn het

toestel overeenkomstig de specifieke situatie ter
plaatse uit te richten, bijv. overeenkomstig de gevel­zijden. Geografische bijzonderheden kunnen even

-

eens een andere uitrichting noodzakelijk maken.

Toestel demonteren



Schroevendraaier in de uitsparing op de onderzijde

van de klemmenkast steken en het toestel voor

-

zichtig naar boven toe loswippen.



Sensorstekker uit de sensorklem (5) halen.

14

D

Inbetriebnahme

Gerät in Betrieb nehmen



Busspannung einschalten.



Versorgungsspannung einschalten.



Beiliegenden Programmiermagnet an den integrier-

ten Reedkontakt (13) halten.

Die Programmier-LED (14) zeigt den Programmier-

zustand rot an.



Physikalische Adresse vergeben und Anwendungs-

software in das Gerät laden.



Physikalische Adresse auf Aufklebern im Klemmen-

kasten (12) und im Deckel des Klemmenkastens
notieren (Bild 2).

Das Gerät ist betriebsbereit.

4

15

GB

NL

Start-up

Putting the device into operation



Switch on the bus voltage.



Switch on the supply voltage.



Place the programming magnet supplied over the

integrated reed contact (13).

The programming LED (14) lights up red to indicate

the programming mode.



Allocate the physical address and load the applica-

tion software into the device.



Note down the physical address on stickers inside

the terminal box (12) and in the cover of the terminal
box (Fig. 2).

The device is ready for operation.

Inbedrijfstelling

Toestel in bedrijf stellen



Busspanning inschakelen.



Voedingsspanning inschakelen.



De bijgeleverde programmeermagneet tegen het

geïntegreerde reed-contact (13) houden.

De programmeer-LED (14) signaleert de program-

meertoestand rood.



Fysiek adres toewijzen en toepassingssoftware in

het toestel laden.



Het fysiek adres op labels in de klemmenkast (12)

en in het deksel van de klemmenkast noteren
(afbeelding 12).

Het toestel is bedrijfsgereed.

16

D

Anhang
Technische Daten

KNX-Medium TP1
Inbetriebnahmemodus S-Mode
Versorgung KNX 21...32 V DC
Leistungsaufnahme KNX typ. 450 mW
Anschluss KNX Anschlussklemme
Versorgung extern
Nennspannung AC/DC 24 V SELV
Leistungsaufnahme max. 7,5 W
Anschluss Anschlussklemme gelb/weiß
Umgebungsbedingungen
Umgebungstemperatur -20 °C … +55 °C

(eis- und verschmutzungsfrei)
Lagertemperatur -40 °C … +70 °C
Gehäuse
Schutzart IP 44 (in Gebrauchslage)
Schutzklasse III
Maße (B x H x T) ca. 88 x 170 x 204 mm

(inkl. Montagearm)
Gewicht ca. 240 g

17

GB

NL

Appendix
Technical data

KNX medium TP1
Start-up mode S-Mode
KNX supply 21...32 V DC
KNX power consumption typically 450 mW
KNX connection Connecting terminal
External supply
Rated voltage AC/DC 24 V SELV
Power consumption max. 7.5 W
Connection Connecting terminal yellow/white
Ambient conditions
Ambient temperature -20 °C … +55 °C

(no icing and no soiling)
Storage temperature -40 °C … +70 °C
Box
Type of protection IP 44 (position of normal use)
Safety class III
Dimensions (L x W x H) approx. 88 x 170 x 204 mm

(incl. mounting bracket)
Weight approx. 240 g

Appendix
Technische gegevens

KNX-medium TP1
Inbedrijfstelling-modus S-mode
Voeding KNX 21...32 V DC
Vermogensopname KNX typ. 450 mW
Aansluiting KNX Aansluitklem
Voeding extern
Nominale spanning AC/DC 24 V SELV
Vermogensopname max. 7,5 W
Aansluiting Aansluitklem geel/wit
Omgevingscondities
Omgevingstemperatuur -20 °C … +55 °C

(ijs- en vuilvrij)
Opslagtemperatuur -40 °C … +70 °C
Behuizing
Beveiligingsgraad IP 44 (in gebruikssituatie)
Beveiligingsklasse III
Afmetingen (b x h x d) ca. 88 x 170 x 204 mm

(incl. montagearm)
Gewicht ca. 240 g

18

D

Sensorsignale
Temperatur
Messbereich ca. -20 ... +55 °C
Genauigkeit ± 1 K (Windgeschw. > 0,5 m/s)
Windgeschwindigkeit
Messbereich ca. 0 ... 40 m/s
Genauigkeit ± 2 m/s
Niederschlag
Messbereich Niederschlag ja / nein
Empfindlichkeit feiner Nieselregen
Ausschaltverzögerung einstellbar
Helligkeit
Himmelsrichtung Ost, Süd, West
Messbereich ca. 1 ... 110 klx
Spektralbereich 700 ... 1050 nm
Genauigkeit 10 % (Messbereichsendwert)
Dämmerung
Himmelsrichtung Süd
Messbereich ca. 0 ... 674 lx
Spektralbereich 700 ... 1050 nm
Genauigkeit 10 % (Messbereichsendwert)

19

GB

NL

Sensor signals
Temperature
Measuring range approx. -20 ... +55 °C
Accuracy ± 1 K (wind speed > 0.5 m/s
Wind speed
Measuring range approx. 0 ... 40 m/s
Accuracy ± 2 m/s
Precipitation
Measuring range precipitation yes / no
Sensitivity fine drizzle
Shut-off delay adjustable
Brightness
Cardinal points east, south, west
Measuring range approx. 1 ... 110 klx
Spectral range 700 ... 1050 nm
Accuracy 10 % (upper end of measuring range)
Twilight
Cardinal point south
Measuring range approx. 0 ... 674 lx
Spectral range 700 ... 1050 nm
Accuracy 10 % (upper end of measuring range)

Sensorsignalen
Temperatuur
Meetbereik ca. -20 ... +55 °C
Nauwkeurigheid ± 1 K (windsnelh. > 0,5 m/s)
Windsnelheid
Meetbereik ca. 0 ... 40 m/s
Nauwkeurigheid ± 2 m/s
Neerslag
Meetbereik Neerslag ja / nee
Gevoeligheid fijne motregen
Uitschakelvertraging instelbaar
Helderheid
Hemelrichting oost, zuid, west
Meetbereik ca. 1 ... 110 klx
Spectraal bereik 700 ... 1050 nm
Nauwkeurigheid 10 % (meetbereik-eindwaarde)
Schemering
Hemelrichting zuid
Meetbereik ca. 0 ... 674 lx
Spectraal bereik 700 ... 1050 nm
Nauwkeurigheid 10 % (meetbereik-eindwaarde)

20

D

Zubehör

Spannungsversorgung 24 V AC 7591 00 01

Gewährleistung

Technische und formale Änderungen am Produkt, so­weit sie dem technischen Fortschritt dienen, behalten
wir uns vor.

Wir leisten Gewähr im Rahmen der gesetzlichen Be

-

stimmungen.
Im Gewährleistungsfall bitte an die Verkaufsstelle wen

­den oder das Gerät portofrei mit Fehlerbeschreibung
an unser Service-Center senden.

Berker GmbH & Co. KG

Abt. Service-Center
Klagebach 38
D-58579 Schalksmühle
Telefon: 0 23 55 / 90 5-0
Telefax: 0 23 55 / 90 5-111

21

GB

NL

Accessories

Power supply 24 V AC 7591 00 01

Guarantee

We reserve the right to make technical and formal
changes to the product in the interest of technical
progress.

Our products are under guarantee within the scope of
the statutory provisions.

If you have a warranty claim, please contact the point of
sale or ship the device postage free with a description of
the fault to the appropriate regional representative.

Toebehoren

Voeding 24 V AC 7591 00 01

Garantie

Wij behouden ons het recht voor om technische en
formele wijzigingen aan het product aan te brengen,
voor zover deze de technische vooruitgang dienen.

Wij bieden garantie in het kader van de wettelijke
bepalingen.

Neem bij garantiekwesties contact op met het ver­kooppunt of stuur het apparaat franco met beschrijving
van de opgetreden defecten naar de desbetreffende
regionale vertegenwoordiging.

22

23

GB

NL

Notice d‘utilisation
Bruksanvisning
Instrucciones para el uso

Station météo

Værstasjon

Estación meteorológica

No de cde. 7549 00 01

ENF

D

24

Consignes de sécurité

La mise en place et le montage d’appareils élec­triques doivent obligatoirement être effectués par
un électricien spécialisé.

La non-observation de cette notice d‘utilisation
peut entraîner la détérioration de l‘appareil ou
provoquer des incendies ou autres dangers.

Ne pas utiliser à proximité de cheminées ou
d‘autres systèmes d‘évacuation de fumées ou de
ventilation.

Ne pas utiliser à proximité d‘installations radio­électriques.

Choisir un lieu de montage ou l‘appareil est acces

­sible aux fins d‘entretien.

Ne pas ouvrir le porte-capteurs.
Ne pas écrire ou coller des étqiuettes sur le porte-

capteurs.
Nettoyer le fond du porte-capteurs impérative-

ment avec une brosse souple.
Cette notice est partie intégrante du produit et doit

rester chez le client.

F

25

Sikkerhetsinstrukser

Innbygging og montasje av elektriske apparater
må kun utføres av en elektriker.

Ved ignorering av bruksanvisningen kan det opp­stå skader på apparatet, brann eller andre faresi­tuasjoner.

Apparatet må ikke brukes i nærheten av skorstei­ner eller andre avgass- eller ventilasjonsinnret

-

ninger.
Apparatet må ikke brukes i nærheten av radio-

sendeanlegg.
Montasjestedet må være slik at apparatet er til-

gjengelig ved vedlikeholdsarbeider.
Sensorhodet må ikke åpnes.
Det må ikke skrives eller limes noe på sensorhodet.
Sensorhodets underside må kun rengjøres med

en myk pensel.
Bruksanvisningen er en del av produktet og må

ligge hos kunden.

Indicaciones de seguridad

La instalación y el montaje de aparatos eléctricos
solamente debe efectuar un electricista formado.

En caso de no observar las instrucciones existe
el peligro de daños en el aparato, incendios o de
otros peligros.

No utilizar el aparato cerca de chimeneas u otras
instalaciones de gases de escape o de ventilación.

No utilizar el aparato cerca de instalaciones ra­dioemisoras.

Elegir un lugar de montaje en que sea fácil acce

­der al aparato para fines de mantenimiento.

No abrir la cabeza del sensor.
No rotular ni escribir en la cabeza del sensor.
Limpiar el lado inferior de la cabeza del sensor

solamente utilizando un pincel suave.
Las instrucciones presentes forman parte inte

­grante del producto y deben quedar en manos
del cliente.

N

E

26

F

Composants de l‘appareil

(1) Porte-capteurs
(2) Support angulaire
(3) Boîte à bornes
(4) Capteurs de température et de vent
(5) Capteurs de lumière et crépusculaires
(6) Capteur de pluie

Fonction

Information sur le système

Cet appareil est un produit du système KNX et cor

­respond aux réglementations KNX. Il est supposé
que des connaissances détaillées en la matière ont
été acquises dans le cadre de mesures de formation
KNX pour comprendre le système.

Le fonctionnement de l‘appareil est tributaire du logi­ciel. La banque de données du fabricant contient des
informations détaillées sur le logiciel et sur les fonc­tions qui en résultent ainsi que sur le logiciel lui-même.

La conception, l‘installation et la mise en service de l‘ap

­pareil sont réalisées à l‘aide d‘un logiciel certifié KNX.

Vous trouverez les informations actuelles sur la ban­que de données produit, les descriptifs techniques et
autres programmes d’aide sur les sites Internet.

1

27

N

E

Oversikt over apparatet

(1) Sensorhode
(2) Vinkelarm
(3) Klemmekasse
(4) Temperatur- og vindsensorer
(5) Lys- og skumringssensorer
(6) Regnsensor

Funksjon

Systeminformasjon

Dette apparatet er et produkt av KNX-systemet og er i
samsvar med KNX-direktivene. Fagkunnskap ved hjelp
av KNX-opplæring er en forutsetning for god forståelse.

Apparatets funksjon er avhengig av programvaren.
Informasjon om programvareversjon og aktuelt funk­sjonsomfang samt om selve programvaren er å finne
i produsentens produktdatabase.

Planlegging, installasjon og idriftsettelse av apparatet
skal utføres ved hjelp av KNX-sertifisert programvare.

Oppdatert versjon av produktdatabase, tekniske be­skrivelser samt konverterings- og andre hjelpepro

-

grammer er å finne på Internett.

Vista general del aparato

(1) Cabeza del sensor
(2) Brazo angular
(3) Caja de bornes
(4) Sensores para temperatura y viento
(5) Sensores para luz y crepúsculo
(6) Sensor de lluvia

Función

Información de sistema

El aparato presente es un producto del sistema KNX
y cumple las directivas KNX. Para poder comprender
el sistema se presuponen conocimientos especiales
adquiridos en medidas de capacitación KNX.

El funcionamiento del aparato depende del software.
Consulte la base de datos de productos del fabricante
para recibir información sobre las versiones de software
y cuál será el funcionamiento que se puede lograr por
tal software, así como para recibir el software mismo.

La planificación, la instalación y la puesta en funcio­namiento del aparato se llevan a cabo con la ayuda
de un software KNX certificado.

Las versiones más actuales de la base de datos de
productos, de las descripciones técnicas así como de
los programas de conversión y de otros programas
auxiliares se encuentran en internet.

28

F

Utilsation conforme à l‘usage prévu

– Mesurage et évaluation de données météorolo

-

giques vitesse de vent, précipitation, crépuscule,
température et luminosité.

– Montage vertical à l‘extérieur de bâtiments, préfé-

rablement sur le toit ou à la façade.

Caractéristiques du produit

– Coupleur de bus KNX intégré
– Boîtier compact
– Entretien réduit
– Captage de valeurs de mesure et surveillance de

valeurs limite

29

N

E

Korrekt anvendelse

– Måling og analysering av værdata: Vindhastighet,

nedbør, skumring, temperatur og lysstyrke.

– Vertikal montasje utendørs på bygningen, fortrinns-

vis i tak- og fasadeområdet.

Produktegenskaper

– Integrert KNX-busstilkopling
– Kompakt hus
– Lite vedlikehold
– Registrering av måleverdier og overvåking av gren

-

severdier

Uso previsto

– Medición y evaluación de datos meteorológicos:

Velocidad del viento, precipitación, crepúsculo, tem

-

peratura y luminosidad.

– Montaje vertical en exteriores de edificios, con pre

-

ferencia en el techo o en una fachada.

Características del producto

– Acoplamiento al bus KNX integrado
– Caja compacta
– Poco mantenimiento
– Registro de valores de medición y vigilancia de

valores límite

30

F

Informations pour l‘électricien qualifié

DANGER !
Décharge électrique en cas de contact

avec des composants sous tension. Risque
d’électrocution.

Avant d‘entreprendre des travaux sur l‘appa­reil déconnecter l‘alimentation et recouvrir
les composants sous tension environnants.

Montage et connexion électrique

Montage de l‘appareil

Le lieu de montage doit être approprié à l‘usage prévu.
L‘appareil ne doit être influencé sur aucun côté par des
obstacles ou des ombres.

Choisir un lieu de montage ou l‘accès à l‘appareil pour

les futurs travaux d‘entretien est toujours assuré.

L‘ensoleillement direct du porte-capteurs influence

le mesurage de la température.

31

N

E

Informasjon for elektrikeren

FARE!
Fare for elektrisk støt ved berøring av spen

­ningsførende deler. Elektrisk støt kan føre
til døden.

Før det utføres arbeider på apparatet skal
tilkoplingsledningene frakoples og aktive
deler i nærheten tildekkes.

Montasje og elektrisk tilkopling

Montering av apparate

Velg et egnet montasjested. Apparatet må ikke fra
noen side påvirkes av hindringer eller skygger.

Velg et montasjested hvor værstasjonen er tilgjen-

gelig ved senere vedlikeholdsarbeider.

Temperaturmålingen vil påvirkes av direkte sol-

stråling.

Información para electricistas formados

¡PELIGRO!
Descarga eléctrica al tocar piezas bajo

tensión. Descargas eléctricas pueden ser
mortales.

Desconectar las líneas de conexión antes
de realizar trabajos en el aparato y cubrir
piezas vivas en los alrededores de la zona
de trabajo.

Montaje y conexión eléctrica

Montar el equipo

El lugar de montaje debe ser apropiado. No debe
haber influencias por obstáculos o sombras en ningún
lado del aparato.

Elegir un lugar de montaje en que sea fácil acceder

a la estación meteorológica para fines de manteni

-

miento también en un momento más tarde.

La irradiación solar directa repercute en la medi-

ción de las temperaturas.

32

F



Faire passer le câble d‘alimentation et le câble de

bus dans le boîtier à travers une des deux passe­câbles (11).



Fixer la base du boîtier à bornes au mur d‘un bâti-

ment etc.



Brancher la tension d‘alimentation à la borne (9).



Brancher la ligne de bus KNX à la borne (10).

La paire de fils jaune/blanc du câble de bus KNX

peut être utilisée pour la tension d‘alimentation.
Respecter les spécifications TBTS.



Enficher le connecteur du porte-capteurs (1) dans

la prise (8) à l‘intérieur du boîtier à bornes (3).

ATTENTION !
Risque de détérioration pour l‘appareil !
Ne pas utiliser le support angulaire (2) com

-

me levier et le tirer vers le bas.



Placer l‘appareil du haut sur la base du boîtier à

bornes et l‘encliqueter en bas.

2

33

N

E



Før ledningene for spenningsforsyning og bussfor-

bindelse gjennom en av de to ledningsgjennomfø

-

ringene (11) og inn i klemmekassen (3).



Fest klemmekassens underdel til en husvegg e.l.



Kople forsyningsspenningen til tilkoplingsklemmen

(9).



Kople KNX-bussledningen til tilkoplingsklemmen (10).

Det gul-hvite lederparet i KNX-bussledningen kan

brukes for forsyningsspenningen. Gjeldende ret

-

ningslinjer for SELV-spenning skal følges.



Kople sensorhodets (1) tilkoplingsstøpsel til sensor-

klemmen (8) i klemmekassen (3).

FORSIKTIG!
Apparatet kan bli skadet.
Vinkelarmen (2) må ikke brukes som spak

eller trekkes ned.



Sett apparatet ovenfra på klemmekassens under-

del og sørg for at det smetter på plass nederst.



Tender los cables para la alimentación de tensión y

la conexión al bus por uno de los dos pasos de ca

-

bles (11) hasta el interior de la caja de bornes (3).



Fijar la parte inferior de la caja de bornes en el

muro de la casa etc.



Conectar la tensión de alimentación al borne de

conexión (9).



Conectar el cable de bus KNX al borne de co-

nexión (10).

Para la tensión de alimentación se puede usar el par

de conductores amarillo-blanco del cable de bus
KNX. Observar las directrices para tensión SELV.



Conectar el enchufe de conexión de la cabeza del

sensor (1) con el borne de sensor (8) en la caja de
bornes (3).

¡ATENCIÓN!
El aparato puede dañarse.
No usar el brazo angular (2) para hacer

palanca y tirar de él hacia abajo.



Colocar el aparato desde arriba en la parte inferior

de la caja de bornes y dejar enclavar abajo.

34

F

Orientation de l‘appareil



Orienter le porte-capteurs à l‘aide d‘une boussole

de sorte que le côté incliné indique le sud.

Sans orientation correcte, le positionnement des

capteurs de luminosité en conformité avec les
points cardinaux n‘est pas assuré. L‘agencement
des capteurs de luminosité – vu d‘en haut – est
montré dans la figure 3.

Dans certains cas, il peut s‘avérer utile d‘orienter

l‘appareil selon les conditions locales spécifiques,
p. ex. en considération des côtés façade. Une autre
orientation peut également être nécessitée par des
circonstances géographiques particulières.

Démontage de l‘appareil



Mettre la lame d‘un tournevis dans le cran en bas

du boitier à bornes et soulever l‘appareil avec pru

-

dence.



Retirer le connecteur du porte-capteur de la prise (5).

3

35

N

E

Posisjonering av apparatet



Bruk et kompass og plassér sensorhodet slik at

den skrå siden peker mot syd.

Hvis sensorhodet ikke står i riktig posisjon, kan vi

ikke garantere at lysstyrkesensorenes tilordning
til himmelretningene blir riktig. Plasseringen av
lysstyrkesensorene er vist ovenfra i figur 3.

I enkelte tilfeller kan det være hensiktsmessig å po-

sisjonere apparatet etter de konkrete forholdene på
stedet, f.eks. etter fasadesidene. Spesielle geogra

-

fiske forhold kan også kreve en annen posisjonering.

Demontering av apparatet



Stikk skrutrekkeren inn i sporet på undersiden av

klemmekassen og vipp apparatet forsiktig opp.



Trekk sensorstøpselet ut av sensorklemmen (5).

Orientar el aparato



Orientar la cabeza del sensor usando una brújula

de tal forma que el lado inclinado mire hacia el sur.

Sin orientación correcta no está garantizada la

asignación correcta de los sensores de luminosi­dad a los puntos cardinales. La disposición de los
sensores de luminosidad (visto desde arriba) está
representada en la Fig. 3.

Puede ser conveniente, bajo ciertas circunstan-

cias, orientar el aparato en dependencia de las
condiciones detalladas in situ, por ejemplo, en
función de los lados de fachada. Particularidades
geográficas también pueden hacer necesaria una
orientación diferente.

Desmontar el equipo



Insertar la punta de un destornillador en la abertura

en el lado inferior de la caja de bornes y retirar el
aparato hacia arriba haciendo palanca cuidadosa­mente.



Retirar el enchufe del sensor del borne del sensor (5).

36

F

Mise en service

Mise en service de l‘appareil



Enclencher la tension bus.



Enclencher la tension d‘alimentation.



Placer l‘aimant de programmation contre le contact

reed intégré (13).

La DEL de programmation (14) s‘allume en rouge

pour indiquer le mode de programmation.



Attribuer l‘adresse physique et charger le logiciel

d‘application dans l‘appareil.



Noter l‘adresse physique sur des étiquettes dans le

boîtier à bornes (12) et le couvercle du boîtier (Fig. 2).

L‘appareil est prêt à fonctionner.

4

37

N

E

Idriftsettelse

Idriftsettelse av apparatet



Slå på busspenningen.



Slå på forsyningsspenningen.



Hold den vedlagte programmeringsmagneten inntil

den integrerte tungekontakten (13).

Programmerings-LED‘en (14) viser programme-

ringsmodus ved å lyse rødt.



Legg inn den fysiske adressen og last ned applika-

sjonssoftwaren i apparatet.



Notér den fysiske adressen på klistremerket i klem-

mekassen (12) og i klemmekassens deksel (figur 2).

Apparatet er driftsklart.

Puesta en funcionamiento

Poner el aparato en funcionamiento



Conectar la tensión de bus.



Conectar la tensión de alimentación.



Mantener el imán de programación que forma parte

del suministro cerca del contacto Reed integrado (13).

El LED de programación (14) indica el estado de

programación por luz roja.



Asignar la dirección física y cargar el software de

aplicación en el aparato.



Apuntar la dirección física en etiquetas adhesivas

en la caja de bornes (12) y en la tapa de la caja de
bornes (Fig. 2).

El equipo está listo para el funcionamiento.

38

F

Annexe
Caractéristiques techniques

Médium KNX TP1
Mode de mise en service Mode S
Alimentation KNX 21...32 V C.C.
Consommation de

puissance KNX typiquement 450 mW
Connexion KNX borne de connexion
Alimentation externe
Tension nominale C.A./C.C. 24 V TBTS
Puissance absorbée 7,5 W maxi
Connexion borne de connexion jaune/blanc
Conditions d‘ambiance
Température ambiante -20 °C … +55 °C

(sans givre et encrassement)
Température de stockage -40 °C … +70 °C
Boîtier
Type de protection IP 44 (en position d‘usage normale)
Classe III
Dimensions (la x ha x pro) env. 88 x 170 x 204 mm

(y compris bras de support)
Poids env. 240 g

39

N

E

Vedlegg
Tekniske data

KNX-medium TP1
Idriftsettelsesmodus S-mode
Forsyning KNX 21...32 V DC
Effektopptak KNX typ. 450 mW
Tilkopling KNX tilkoplingsklemme
Ekstern forsyning
Merkespenning AC/DC 24 V SELV
Effektopptak max. 7,5 W
Tilkopling tilkoplingsklemme gul/hvit
Omgivelsesbetingelser
Omgivelsestemperatur -20 °C … +55 °C

(is- og smussfritt)
Lagringstemperatur -40 °C … +70 °C
Hus
Beskyttelsestype IP 44 (i driftsposisjon)
Beskyttelsesklasse III
Dimensjoner (b x h x d) ca. 88 x 170 x 204 mm

(inkl. montasjearm)
Vekt ca. 240 g

Anexo
Datos técnicos

Medio KNX TP1
Modo de puesta en funcionamiento S-Mode
Alimentación KNX 21...32 V DC
Potencia absorbida KNX típ. 450 mW
Conexión KNX borne de conexión
Alimentación externa
Tensión nominal AC/DC 24 V SELV
Potencia absorbida máx. 7,5 W
Conexión borne de conexión amarillo/blanco
Condiciones ambientales
Temperatura ambiente -20 °C … +55 °C

(libre de hielo y suciedad)
Temp. de almacenamiento -40 °C … +70 °C
Caja
Grado de protección IP 44 (en posición de uso)
Clase de protección III
Dimensiones (An x Al x Pr) aprox. 88 x 170 x 204 mm

(incl. brazo de montaje)
Peso aprox. 240 g

40

F

Signaux des capteurs
Température
plage de mesure env. -20 ... +55 °C
précision ± 1 K (vitesse du vent > 0,5 m/s)
Vitesse du vent
plage de mesure env. 0 ... 40 m/s
précision ± 2 m/s
Précipitation
plage de mesure précipitation oui / non
sensibilité petite pluie fine
Retard au déclenchement ajustable
Luminosité
points cardinaux est, sud, ouest
plage de mesure env. 1 ... 110 klx
domaine spectral 700 ... 1050 nm
précision 10 % (valeur de fin d‘échelle)
Crépuscule
point cardinal sud
plage de mesure env. 0 ... 674 lx
domaine spectral 700 ... 1050 nm
précision 10 % (valeur de fin d‘échelle)

41

N

E

Sensorsignaler
Temperatur
Måleområde ca. -20 ... +55 °C
Nøyaktighet ± 1 K (vindhastighet > 0,5 m/s)
Vindhastighet
Måleområde ca. 0 ... 40 m/s
Nøyaktighet ± 2 m/s
Nedbør
Måleområde nedbør ja / nei
Følsomhet fint duskregn
Utkoplingsforsinkelse innstillbar
Lysstyrke
Himmelretning øst, syd, vest
Måleområde ca. 1 ... 110 klx
Spektralområde 700 ... 1050 nm
Nøyaktighet 10 % (måleområde-endeverdi)
Skumring
Himmelretning syd
Måleområde ca. 0 ... 674 lx
Spektralområde 700 ... 1050 nm
Nøyaktighet 10 % (måleområde-endeverdi)

Señales de sensores
Temperatura
Margen de medición aprox. -20 ... +55 °C
Exactitud ± 1 K (vel. de viento > 0,5 m/s)
Velocidad de viento
Margen de medición aprox. 0 ... 40 m/s
Exactitud ± 2 m/s
Precipitación
Margen de medición precipitación sí/no
Sensibilidad llovizna fina
Retardo a la desconexión ajustable
Luminosidad
Punto cardinal este, sur, oeste
Margen de medición aprox. 1 ... 110 klx
Zona espectral 700 ... 1050 nm
Exactitud 10 % (valor final del campo de medida)
Crepúsculo
Punto cardinal sur
Campo de medida aprox. 0 ... 674 lx
Zona espectral 700 ... 1050 nm
Exactitud 10 % (valor final del campo de medida)

42

F

Accessoires

Bloc d‘alimentation 24 V AC 7591 00 01

Garantie

Sous réserve de modifications techniques et de
forme, dans la mesure où elles sont utiles au progrès
techniques.

Nous prêtons garantie dans le cadre de la législation
en vigueur.

Pour toute demande en garantie, s’adresser à votre
revendeur ou retourner l’appareil dûment affranchi au
représentant régional.

43

N

E

Tilbehør

Spenningsforsyning 24 V AC 7591 00 01

Garanti

Vi forbeholder oss retten til å foreta tekniske og desi­gnmessige endringer på produktet for å holde tritt med
den tekniske utviklingen.

Vi gir garanti innenfor rammene av lovens bestem

-

melser.
Ved garantisak ber vi deg henvende deg til forhandleren

eller sende utstyret portofritt med en beskrivelse av
feilen til vår regionale representant.

Accesorios

Bloque de alimentación 24 V AC 7591 00 01

Garantía

Nos reservamos el derecho a efectuar modificaciones
técnicas y formales en el producto, siempre que éstas
sirvan para el avance técnico.

Damos garantía dentro del margen de los reglamentos
legales.

En caso de prestación de garantía, diríjase al punto
de venta o envíe el equipo sin costes de envío a la
correspondiente representación regional con una
descripción del fallo.

44

Mehr Informationen unter: Berker GmbH & Co.KG

Postfach 1160, 58567 Schalksmühle/Germany

Telefon [phone], Telefax +49 (0) 23 55/905-111

www.berker.de
