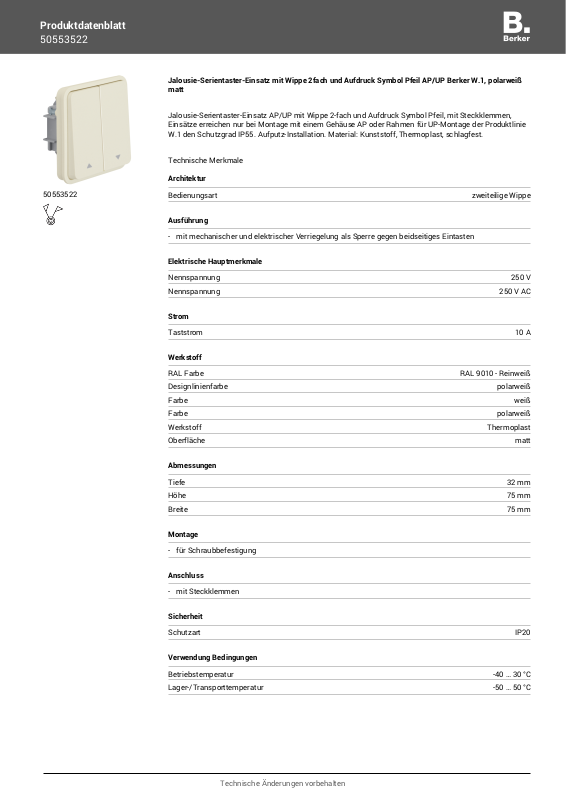

Produktdatenblatt
50553522
50553522
Jalousie-Serientaster-Einsatz mit Wippe 2fach und Aufdruck Symbol Pfeil AP/UP Berker W.1, polarweiß
matt
Jalousie-Serientaster-Einsatz AP/UP mit Wippe 2-fach und Aufdruck Symbol Pfeil, mit Steckklemmen,
Einsätze erreichen nur bei Montage mit einem Gehäuse AP oder Rahmen für UP-Montage der Produktlinie
W.1 den Schutzgrad IP55. Aufputz-Installation. Material: Kunststoff, Thermoplast, schlagfest.
Technische Merkmale
Architektur
Bedienungsart zweiteilige Wippe
Ausführung
- mit mechanischer und elektrischer Verriegelung als Sperre gegen beidseitiges Eintasten
Elektrische Hauptmerkmale
Nennspannung 250 V
Nennspannung 250 V AC
Strom
Taststrom 10 A
Werkstoff
RAL Farbe RAL 9010 - Reinweiß
Designlinienfarbe polarweiß
Farbe weiß
Farbe polarweiß
Werkstoff Thermoplast
Oberfläche matt
Abmessungen
Tiefe 32 mm
Höhe 75 mm
Breite 75 mm
Montage
- für Schraubbefestigung
Anschluss
- mit Steckklemmen
Sicherheit
Schutzart IP20
Verwendung Bedingungen
Betriebstemperatur -40 … 30 °C
Lager-/Transporttemperatur -50 … 50 °C
Technische Änderungen vorbehalten
Page 2
Produktdatenblatt
50553522
Kennzeichnung
Gewerk / Anwendung Feuchtrauminstallation Aufputz
Haupt-Designlinie Berker W.1
Hinweis
- Stifte des Schnellverschlusses aus ZAMAK.
- Einsätze erreichen nur bei Montage mit einem Gehäuse AP oder Rahmen für UP-Montage den
Schutzgrad IP55.
