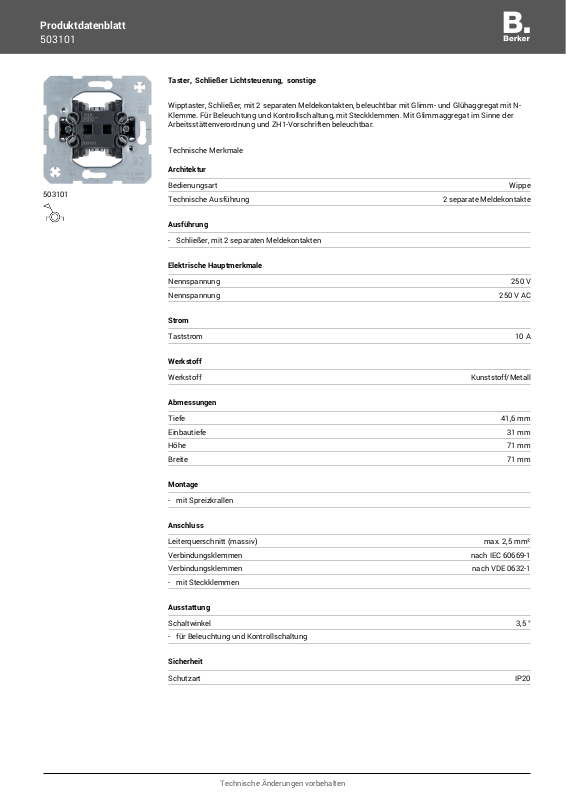

Produktdatenblatt
503101
Taster, Schließer Lichtsteuerung, sonstige
Wipptaster, Schließer, mit 2 separaten Meldekontakten, beleuchtbar mit Glimm- und Glühaggregat mit NKlemme. Für Beleuchtung und Kontrollschaltung, mit Steckklemmen. Mit Glimmaggregat im Sinne der
Arbeitsstättenverordnung und ZH1-Vorschriften beleuchtbar.
Technische Merkmale
Architektur
503101
Bedienungsart Wippe
Technische Ausführung 2 separate Meldekontakte
Ausführung
- Schließer, mit 2 separaten Meldekontakten
Elektrische Hauptmerkmale
Nennspannung 250 V
Nennspannung 250 V AC
Strom
Taststrom 10 A
Werkstoff
Werkstoff Kunststoff/Metall
Abmessungen
Tiefe 41,6 mm
Einbautiefe 31 mm
Höhe 71 mm
Breite 71 mm
Montage
- mit Spreizkrallen
Anschluss
Leiterquerschnitt (massiv) max. 2,5 mm²
Verbindungsklemmen nach IEC 60669-1
Verbindungsklemmen nach VDE 0632-1
- mit Steckklemmen
Ausstattung
Schaltwinkel 3,5 °
- für Beleuchtung und Kontrollschaltung
Sicherheit
Schutzart IP20
Technische Änderungen vorbehalten
Page 2
Produktdatenblatt
503101
Kennzeichnung
Gewerk / Anwendung Lichtsteuerung
Haupt-Designlinie Lichtsteuerung
