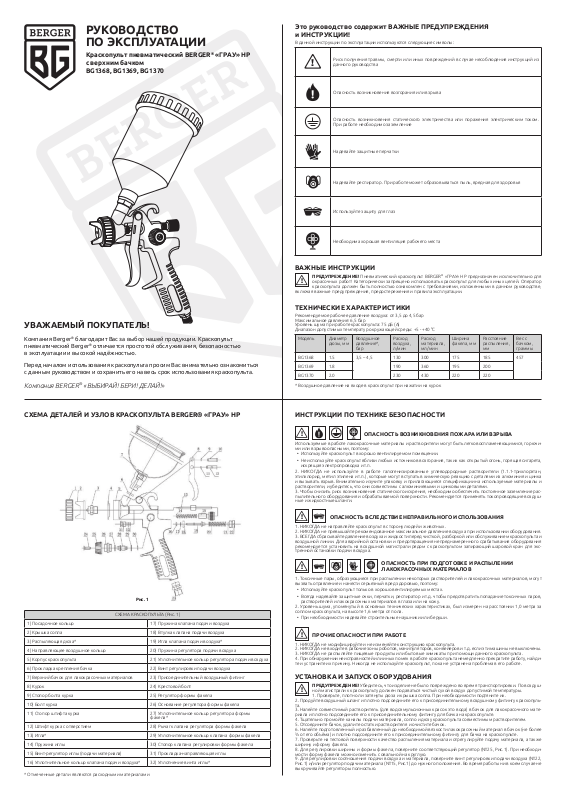

РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
Краскопульт пневматический BERGER® «ГРАУ» HP
с верхним бачком
BG1368, BG1369, BG1370
Это руководство содержит ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ
и ИНСТРУКЦИИ!
В данной инструкции по эксплуатации используются следующие символы:
Риск получения травмы, смерти или иных повреждений в случае несоблюдения инструкций из
!
данного руководства
Опасность возникновения возгорания или взрыва
Опасность возникновения статического электричества или поражения электрическим током.
При работе необходимо заземление
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Компания Berger® благодарит Вас за выбор нашей продукции. Краскопульт
пневматический Berger® отличается простотой обслуживания, безопасностью
в эксплуатации и высокой надёжностью.
Перед началом использования краскопульта просим Вас внимательно ознакомиться
с данным руководством и сохранить его на весь срок использования краскопульта.
Компания BERGER® «ВЫБИРАЙ! БЕРИ! ДЕЛАЙ!»
Надевайте защитные перчатки
Надевайте респиратор. При работе может образовываться пыль, вредная для здоровья
Используйте защиту для глаз
Необходима хорошая вентиляция рабочего места
ВАЖНЫЕ ИНСТРУКЦИИ
ПРЕДУПРЕЖДЕНИЕ! Пневматический краскопульт BERGER® «ГРАУ» HP предназначен исключительно для
окрасочных работ! Категорически запрещено использовать краскопульт для любых иных целей. Оператор
!
краскопульта должен быть полностью ознакомлен с требованиями, изложенными в данном руководстве,
включая важные предупреждения, предостережения и правила эксплуатации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рекомендуемое рабочее давление воздуха: от 3,5 до 4,5 бар
Максимальное давление: 6,5 бар
Уровень шума при работе краскопульта: 75 дБ (A)
Диапазон допустимых температур окружающей среды: +5 - +40 °C
Модель Диаметр
BG1368 1.5 3,5 – 4,5 130 300 175 185 457
BG1369 1.8 190 360 195 200
BG1370 2.0 230 430 220 220
* Воздушное давление на входе в краскопульт при нажатии на курок
дюзы, мм
Воздушное
давление*,
бар
Расход
воздуха,
л/мин
Расход
материала,
мл/мин
Ширина
факела, мм
Расстояние
распыления,
мм
Вес с
бачком,
граммы

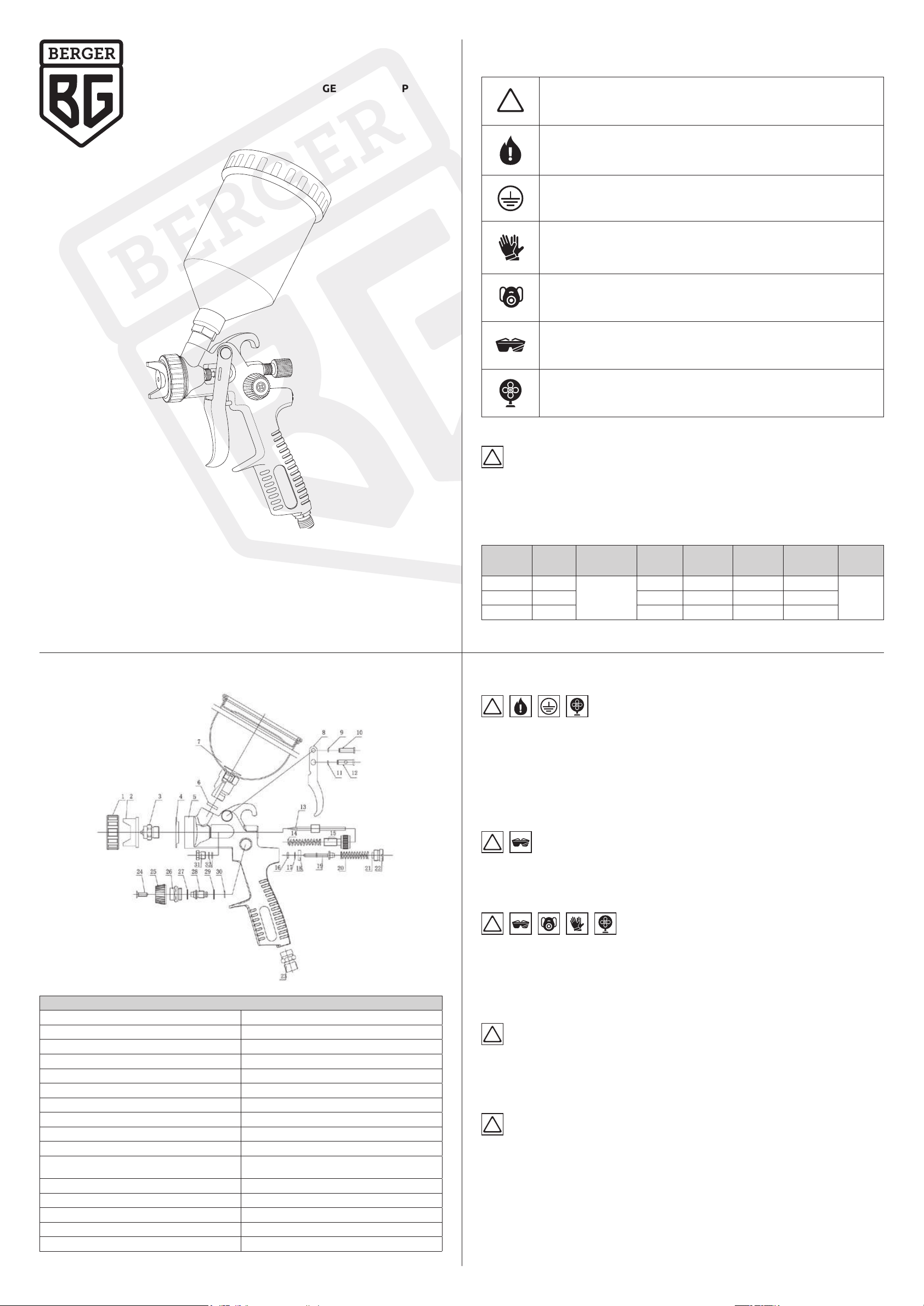

СХЕМА ДЕТАЛЕЙ И УЗЛОВ КРАСКОПУЛЬТА BERGER® «ГРАУ» HP
Рис. 1
СХЕМА КРАСКОПУЛЬТА (Рис. 1)
1) Посадочное кольцо 17) Пружина клапана подачи воздуха
2) Крышка сопла 18) Втулка клапана подачи воздуха
3) Распыляющая дюза* 19) Игла клапана подачи воздуха*
4) Направляющее воздушное кольцо 20) Пружина регулятора подачи воздуха
5) Корпус краскопульта 21) Уплотнительное кольцо регулятора подачи воздуха
6) Прокладка крепления бачка 22) Винт регулировки подачи воздуха
7) Верхний бачок для лакокрасочных материалов 23) Присоединительный воздушный фитинг
8) Курок 24) Крестовой болт
9) Стопор болта курка 25) Регулятор формы факела
10) Болт курка 26) Основание регулятора формы факела
11) Стопор штифта курка 27) Уплотнительное кольцо регулятора формы
12) Штифт курка с отверстием 28) Рычаг клапана регулятора формы факела
13) Игла* 29) Уплотнительное кольцо клапана формы факела
14) Пружина иглы 30) Стопор клапана регулировки формы факела
15) Винт-регулятор иглы (подачи материала) 31) Прокладка-направляющая иглы
16) Уплотнительное кольцо клапана подачи воздуха* 32) Уплотнение винта иглы*
* Отмеченные детали являются расходными материалами
факела*
ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
!
Используемые в работе лакокрасочные материалы и растворители могут быть легковоспламеняющимися, горючими или взрывоопасными, поэтому:
• Используйте краскопульт в хорошо вентилируемом помещении.
• Не используйте краскопульт вблизи любых источников возгорания, таких как открытый огонь, горящая сигарета,
искрящая электропроводка и т.п.
2. НИКОГДА не используйте в работе галогенизированные углеводородные растворители (1.1.1-трихлорэтан,
этилхлорид, метил этилена и т.п.), которые могут вступать в химическую реакцию с деталями из алюминия и цинка
и вызывать взрыв. Внимательно изучите упаковку и прилагающиеся спецификации на используемые материалы и
растворители, и убедитесь, что они совместимы с алюминиевыми и цинковыми деталями.
3. Чтобы снизить риск возникновения статического искрения, необходимо обеспечить постоянное заземление распылительного оборудования и обрабатываемой поверхности. Рекомендуется применять токопроводящие воздушные и жидкостные шланги.
!
1. НИКОГДА не направляйте краскопульт в сторону людей и животных.
2. НИКОГДА не превышайте рекомендованное максимальное давление воздуха при использовании оборудования.
3. ВСЕГДА сбрасывайте давление воздуха и жидкости перед чисткой, разборкой или обслуживанием краскопульта и
воздушной линии. Для аварийной остановки и предотвращения непреднамеренного срабатывания оборудования
рекомендуется установить на воздушной магистрали рядом с краскопультом запирающий шаровой кран для экстренной остановки подачи воздуха.
ОПАСНОСТЬ ВСЛЕДСТВИЕ НЕПРАВИЛЬНОГО ИСПОЛЬЗОВАНИЯ
!
1. Токсичные пары, образующиеся при распылении некоторых растворителей и лакокрасочных материалов, могут
вызвать отравление и нанести серьезный вред здоровью, поэтому:
• Используйте краскопульт только в хорошо вентилируемых местах.
• Всегда надевайте защитные очки, перчатки, респиратор и т.д. чтобы предотвратить попадание токсичных паров,
растворителей и лакокрасочных материалов в глаза или на кожу.
2. Уровень шума, упомянутый в основных технических характеристиках, был измерен на расстоянии 1,0 метра за
соплом краскопульта, на высоте 1,6 метра от пола.
• При необходимости надевайте строительные наушники или беруши.
ПРОЧИЕ ОПАСНОСТИ ПРИ РАБОТЕ
!
1. НИКОГДА не модифицируйте и не изменяйте конструкцию краскопульта.
2. НИКОГДА не входите в рабочие зоны роботов, манипуляторов, конвейеров и т.д. если эти машины не выключены.
3. НИКОГДА не распыляйте пищевые продукты или бытовые химикаты при помощи данного краскопульта.
4. При обнаружении неисправностей или иных помех в работе краскопульта немедленно прекратите работу, найдите и устраните их причину. Никогда не используйте краскопульт, пока не устранена проблема в его работе.
ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ ПОЖАРА ИЛИ ВЗРЫВА
ОПАСНОСТЬ ПРИ ПОДГОТОВКЕ И РАСПЫЛЕНИИ
ЛАКОКРАСОЧНЫХ МАТЕРИАЛОВ
УСТАНОВКА И ЗАПУСК ОБОРУДОВАНИЯ
ПРЕДУПРЕЖДЕНИЕ! Убедитесь, что изделие не было повреждено во время транспортировки. По воздуш-
ной магистрали к краскопульту должен подаваться чистый сухой воздух допустимой температуры.
!
1. Проверьте, плотно ли затянуты дюза и крышка сопла. При необходимости подтяните их.
2. Продуйте воздушный шланг и плотно подсоедините его к присоединительному воздушному фитингу краскопульта.
3. Налейте совместимый растворитель (для водоэмульсионных красок это вода) в бачок для лакокрасочного материала и плотно подсоедините его к присоединительному фитингу для бачка на краскопульте.
4. Тщательно промойте каналы подачи материала, сопло и дюзу краскопульта совместимым растворителем.
5. Отсоедините бачок, удалите остатки растворителя и очистите бачок.
6. Налейте подготовленный и разбавленный до необходимой вязкости лакокрасочный материал в бачок (не более
¾ от его объёма) и плотно подсоедините его к присоединительному фитингу для бачка на краскопульте.
7. Проверьте на тестовой поверхности качество распыления материала и отрегулируйте подачу материала, а также
ширину и форму факела.
8. Для регулировки ширины и формы факела, поверните соответствующий регулятор (№25, Рис.1). При необходимости форму факела можно изменить с овальной на круглую.
9. Для регулировки соотношения подачи воздуха и материала, поверните винт регулировки подачи воздуха (№22,
Рис.1) и/или регулятор подачи материала (№15, Рис.1) до нужного положения. Во время работы ни в коем случае не
выкручивайте регуляторы полностью.
Page 2

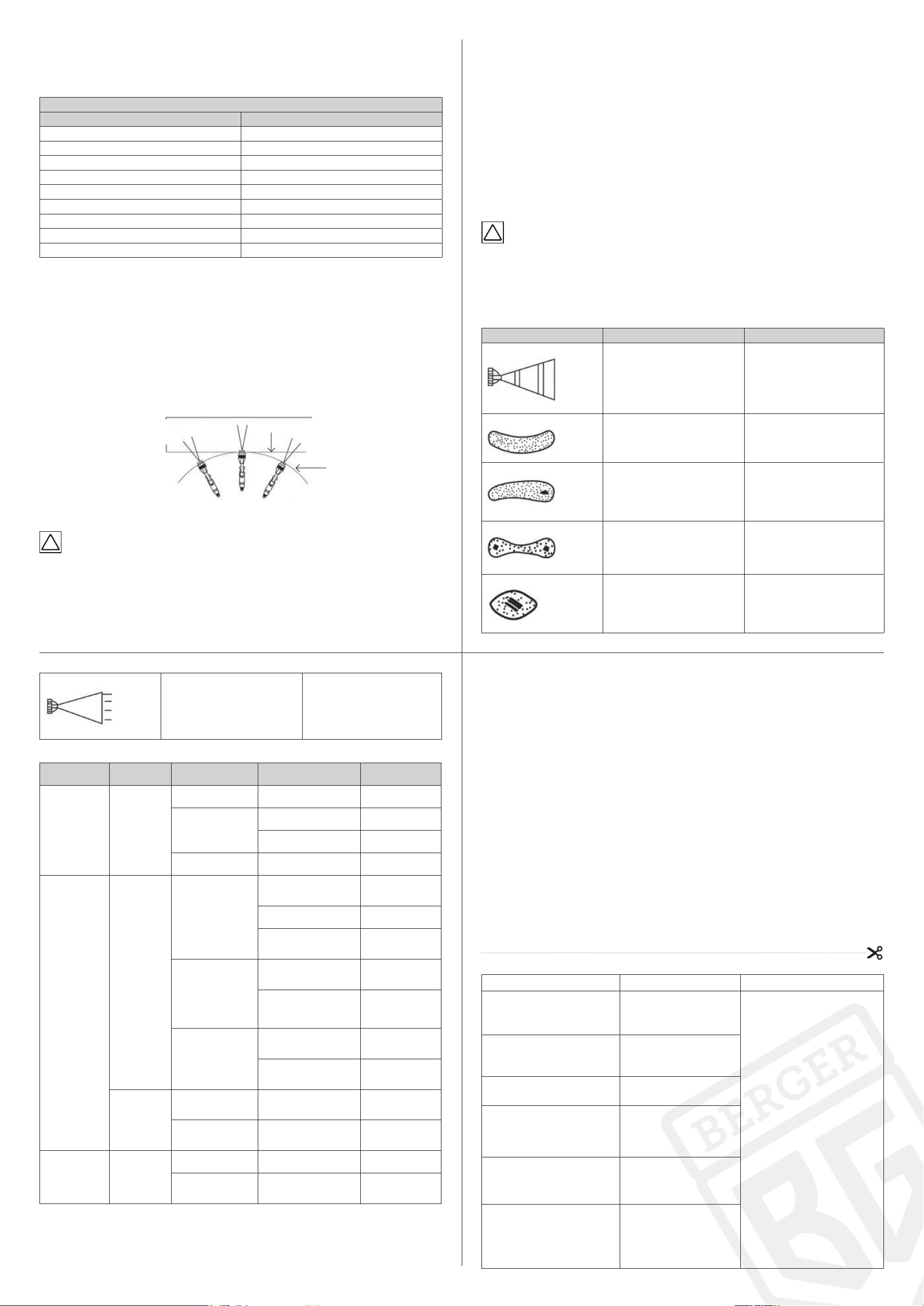

РАБОЧИЕ УСЛОВИЯ И СПОСОБ ПРИМЕНЕНИЯ
Рекомендуемое рабочее давление воздуха — от 3,5 до 4,5 бар.
Рекомендуемая вязкость лакокрасочного материала зависит от его свойств и условий окружающей среды, и может составлять от 15 до 30 DIN (сек).
Если исходная вязкость материала слишком высокая, постепенно добавляйте по 5-10% совместимого растворителя (для
водоэмульсионных красок это вода) до тех пор, пока вязкость не будет соответствовать необходимым требованиям.
РЕКОМЕНДАЦИИ ПО РАЗБАВЛЕНИЮ ЛАКОКРАСОЧНЫХ МАТЕРИАЛОВ
Распыляемый материал Рекомендуемая вязкость, DIN (сек)
Алюминиевые краски 15-30
Масляные и эмалевые краски 18-22
Краски на водной основе, лаки, олифа 20-25
Акриловые краски 20-30
Серебрянки 22-25
Грунтовки, пластинчатые и латексные краски 24-28
Грунтовочный лак, глазури не требует разбавления
ЛКМ на основе полиуретана
ЛКМ на основе синтетических смол не требует разбавления
Не разбавляйте лакокрасочный материал слишком сильно — это снизит его качественные характеристики. Никогда
не превышайте рекомендации по разбавлению, указанные на упаковке материала. Если материал не распыляется,
замените установленную на краскопульте дюзу на дюзу большего диаметра. Если распыление по-прежнему невозможно, скорее всего, данный лакокрасочный материал не подходит для этого краскопульта, либо он неисправен или
засорился.
При замене комплекта дюзы на другой размер убедитесь, что применяются оригинальные комплектующие, а также,
что устанавливаемый тип и размер комплекта дюзы совместимы с данным краскопультом.
При работе старайтесь не превышать уровень подачи материала, установив его как можно меньше, но так, чтобы не
ухудшалось качество выполняемой работы. Это позволит осуществлять наиболее качественную чистовую отделку, с
наилучшей степенью измельчения наносимого материала. Не допускайте полного опустошения бачка, поскольку это
нарушит качество распыления. Контролируйте уровень оставшегося в бачке материала и своевременно пополняйте
бачок.
Сохраняйте постоянную дистанцию распыления. Расстояние от сопла краскопульта до обрабатываемой поверхности
должно находиться в диапазоне от 185 до 220 мм. Не наклоняйте сильно и не переворачивайте краскопульт во избежание нарушения подачи материала.
Краскопульт следует держать так, чтобы он всегда был расположен перпендикулярно к обрабатываемой поверхности.
При нанесении материала краскопульт должен двигаться по прямой и горизонтальной линии. Из-за перемещения
краскопульта по дуге окраска поверхности становится неравномерной.
185 мм
~
220 мм
не требует разбавления
Правильно!
2. Вылейте остатки лакокрасочного материала в другую ёмкость, а затем прочистите каналы подачи материала,
сопло и дюзу краскопульта. Для этого налейте в бачок небольшое (не более ⅓ от его объёма) количество совместимого растворителя (для водоэмульсионных красок это вода) и распылите его до тех пор, пока факел не перестанет
содержать частицы лакокрасочного материала.
3. Очистите другие части с помощью прилагаемой щётки, смоченной совместимым растворителем и ветошью.
Не используйте жёсткие ткани и абразивные материалы для очистки. Регулярно смазывайте движущиеся части
специальным маслом, не содержащим силиконов и кислот, или лёгким машинным маслом, которые не разрушают
пластиковые уплотнения.
4. Перед разборкой полностью очистите каналы для подачи лакокрасочного материала. Воспользуйтесь гаечным
ключом для того, чтобы снять распыляющую дюзу.
5. Снимайте распыляющую дюзу после снятия блока иглы (№№13-15, Рис.1), либо удерживая иглу в вытянутом состоянии для того, чтобы защитить элементы блока иглы от повреждений.
6. Герметизация иглы осуществляется тефлоновым уплотнительным кольцом с самозатягивающейся пружиной.
Для замены иглы и её компонентов используйте гаечный ключ. Замена должна осуществляться полностью комплектом (сопло, игла, наконечник).
7. Удерживая блок иглы вставленным, вручную затяните его узлы и элементы, а затем плавно подтяните гаечным
ключом, при этом нажимая на курок и наблюдая за перемещением иглы. Слишком сильная затяжка деталей будет препятствовать свободному движению иглы, что приведет к утечке лакокрасочного материала из сопла. Если
детали затянуты слишком сильно, ослабьте их поворотом ключа против часовой стрелки до тех пор, пока игла не
освободится, и не прекратится утечка материала.
8. Поверните регулятор формы факела (№25, Рис.1) против часовой стрелки до полного открытия. Затем затяните и
зафиксируйте основание регулятора формы факела (№26, Рис.1) в корпусе краскопульта (№5, Рис.1).
ПРЕДУПРЕЖДЕНИЕ!
!
• НЕ ИСПОЛЬЗУЙТЕ САМОДЕЛЬНЫЕ ИЛИ НЕОРИГИНАЛЬНЫЕ ЗАПАСНЫЕ ЧАСТИ И НЕ ИЗМЕНЯЙТЕ ЗАВОДСКУЮ
КОНСТРУКЦИЮ КРАСКОПУЛЬТА.
• НЕ ПОГРУЖАЙТЕ КРАСКОПУЛЬТ ПОЛНОСТЬЮ В РАСТВОРИТЕЛЬ И ИНЫЕ ЖИДКОСТИ.
• НЕ ПОВРЕЖДАЙТЕ ОТВЕРСТИЯ СОПЛА И ДЮЗЫ, КАНАЛЫ ПОДАЧИ ВОЗДУХА И МАТЕРИАЛА, А ТАКЖЕ ЭЛЕМЕНТЫ
БЛОКА ИГЛЫ.
ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Форма факела Проблема Устранение
Дрожащая 1. Воздух просачивается между дюзой
Полумесяц 1. Материал накапливается на сопле
и коническим посадочным седлом
для него в корпусе краскопульта.
2. Воздух просачивается через уплотнение иглы.
3. Мало лакокрасочного материала в
бачке.
и частично забивает отверстия в нём.
Давление воздуха в разных отверстиях сопла различное.
1. Снимите дюзу, очистите её, сопло
и посадочное седло дюзы. Если дюза
или сопло повреждены, замените их.
2. Затяните прокладку-направляющую иглы (№31, Рис.1).
3. Пополните бачок материалом.
1. Удалите отложения материала из отверстий сопла, но не используйте для
этого металлические предметы во избежание повреждения отверстий.
Неправильно!
Рис. 2
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПОСЛЕ ОКОНЧАНИЯ РАБОТЫ
ПРЕДУПРЕЖДЕНИЕ!
!
• ПЕРЕД РАЗБОРКОЙ, ЧИСТКОЙ ИЛИ СЕРВИСНЫМ ОБСЛУЖИВАНИЕМ КРАСКОПУЛЬТА ОБЯЗАТЕЛЬНО ПРЕКРАТИТЕ
СООТВЕТСТВУЮЩИМИ РЕГУЛЯТОРАМИ ПОДАЧУ ВОЗДУХА К КРАСКОПУЛЬТУ (№22, Рис.1) И ПОДАЧУ ЛАКОКРАСОЧНОГО МАТЕРИАЛА В НЁМ (№15, Рис.1), ПОСЛЕ ЧЕГО СБРОСЬТЕ ДАВЛЕНИЕ В ВОЗДУШНЫХ КАНАЛАХ КРАСКОПУЛЬТА НАЖАТИЕМ НА ЕГО КУРОК (№8, Рис.1).
• БУДЬТЕ ВНИМАТЕЛЬНЫ И ОСТОРОЖНЫ ПРИ РАЗБОРКЕ КРАСКОПУЛЬТА, ПОСКОЛЬКУ ОН СОДЕРЖИТ ДЕТАЛИ С
ОСТРЫМИ КРАЯМИ. РАЗБИРАЯ КРАСКОПУЛЬТ, ЗАПОМНИТЕ ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ ЕГО ДЕТАЛЕЙ.
1. Осуществляйте промывку и очистку краскопульта сразу же после окончания работы, во избежание засыхания лакокрасочного материала. Неполная, несвоевременная и некачественная промывка и очистка приведут к засорению
краскопульта и отказу в гарантийном обслуживании.
Брызги 1. Дюза и/или игла не фиксируются
Проблема Место про-
Утечки воздуха
(из под крышки
сопла)
Утечка лакокрасочного
материала
Лакокрасочный
материал не
распыляется
блемы
Блок воздушного клапана
Сопло и/или
дюза
Игла Место контакта иглы с
Входные и
выходные
отверстия
краскопульта
плотно в своих посадочных местах.
2. Начальный этап хода курка (когда
выпускается только воздух) уменьшился.
3. Скопление лакокрасочного материала под крышкой сопла.
Детали для проверки Причина Устранение
Воздушный клапан * Грязь или повреждение
Блок седла воздушного клапана
Уплотнительное
кольцо
Место контакта сопла/
дюзы с иглой
Место контакта сопла/
дюзы с корпусом
краскопульта
Место контакта сопла/
дюзы с уплотнением
иглы
уплотнением
Седло уплотнения * Недостаточная затяжка
Регулятор подачи
материала
Отверстие дюзы * Загрязнены отверстие
посадочного седла
* Грязь или повреждение
посадочного седла
* Износ пружины воздушного клапана
* Повреждение или износ - заменить
* Грязь, повреждение,
отложения лакокрасочного материала
* Ослаблена затяжка регулятора подачи материала
* Отложение материала
на пружине иглы и/или
её износ
* Недостаточная затяжка
посадочного кольца и/
или дюзы
* Загрязнение или
повреждение резьбы
посадочного кольца или
его самого
* Игла не возвращается изза слишком тугой затяжки
или повреждения
* Игла не возвращается изза скопления материала
на поверхности иглы
* Загрязнение или естественный износ иглы или
уплотнения
уплотнительного винта
иглы
* Недостаточная подача
материала
дюзы и/или отверстия
крышки сопла
1. Очистите дюзу и/или иглу, либо замените их при обнаружении повреждений.
2. Замените повреждённые дюзу и/
или иглу.
3. Прочистите отверстия в крышке
сопла.
- очистить
- заменить
- очистить
- заменить
- заменить
- очистить
- заменить
- отрегулировать
- заменить
- подтянуть
- очистить
- заменить
- отрегулировать заменить
- отрегулировать
- очистить
- подтянуть
- заменить
- подтянуть
- отрегулировать
- очистить
ХРАНЕНИЕ И УТИЛИЗАЦИЯ
Хранить краскопульты необходимо в отапливаемом помещении при температуре выше +10 °C с относительной
влажностью не более 60%. Утилизировать вместе с бытовыми отходами, в соответствии с установленными правилами в РФ.
Наклонная 1. Материал накапливается на сопле
Разделённая 1. Слишком низкая вязкость распыля-
Тяжелый центр 1. Слишком высокая вязкость рас-
и частично забивает отверстия в сопле или дюзе, либо вызывает их повреждение.
2. Неплотно закреплена дюза и/или
крышка сопла.
емого материала.
2. Слишком высокий выход распыляемого материала.
пыляемого материала.
2. Слишком низкий выход распыляемого материала.
1. Удалите отложения материала с
сопла и дюзы. При обнаружении повреждений замените сопло и/или
дюзу.
2. Снимите крышку сопла и очистите
посадочную часть сопла и/или дюзы.
1. Добавьте в бачок больше распыляемого материала для увеличения его
вязкости.
2. Отрегулируйте нужным образом
подачу материала или форму факела.
1. Добавьте в бачок больше совместимого растворителя для уменьшения вязкости материала.
2. Отрегулируйте нужным образом
подачу материала или форму факела.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА И ОГРАНИЧЕНИЕ
ОТВЕТСТВЕННОСТИ
Гарантийный срок для пневматических краскопультов BERGER® «ГРАУ» HP составляет 12 месяцев с момента покупки изделия, при условии соблюдения правил его использования, а так же условий обслуживания и хранения.
Несоблюдение правил, приведенных в данной инструкции, может повлечь за собой выход из строя краскопульта, а
также нанесение вреда здоровью пользователя и окружающих.
Если установлено, что поломка краскопульта произошла по независящим от потребителя причинам и связана с
дефектом материалов или нарушением технологических процессов при производстве, что в итоге делает невозможным дальнейшее использование краскопульта, то он подлежит ремонту или замене в месте его покупки.
Для определения причин отказа или характера повреждений может потребоваться проведение технической экспертизы.
Замена или гарантийный ремонт производится после подтверждения компанией-производителем или уполномоченным сервисным центром соответствия требованиям гарантийных обязательств.
Изделие снимается с гарантийного обслуживания в следующих случаях:
• при несанкционированном изменении конструкции изделия
• при засорении застывшим окрасочным материалом магистрали, сопла и дюзы
• при обнаружении на изделии следов механических и иных повреждений
Уплотнения, сальники, сопла, дюзы, иглы и прочие расходные материалы не подлежат гарантийному ремонту.
Гарантийные обязательства также не распространяются на любые конструктивные изменения краскопульта, повреждения вызванные воздействием влаги и агрессивных сред, чистку изделия и замену частей, подверженных
естественному износу и выработке при эксплуатации. Производитель снимает с себя всякую ответственность за
вред, причинённый вследствие нарушения рекомендованных правил эксплуатации и хранения данного изделия.
Для подтверждения факта покупки краскопульта необходимо заполнить и сохранить гарантийный талон на весь
срок эксплуатации изделия. Гарантийный талон заполняется в месте покупки краскопульта.
Кроме гарантийного талона, потребитель должен предоставить документ, подтверждающий факт покупки краскопульта.
Сохраняйте данное руководство по эксплуатации в течение всего срока пользования изделием. Передайте его
вместе с изделием следующему владельцу. Производитель оставляет за собой право вносить конструктивные
изменения без предварительного уведомления. Использование аппарата возможно и после истечения указанного срока службы при условии проверки его специализированным сервисным центром.
Гарантийный талон
Модель (артикул) Печать продавца
Продавец (наименования
места продажи)
ФИО и подпись продавца
Дата продажи
Изделие осмотрено, внешних дефектов не обнаружено (подпись покупателя)
С гарантийными условиями ознакомлен (подпись
покупателя)
Укажите причину возврата
краскопульта (заполняется в случае наступления
гарантийного случая)
Loading...
