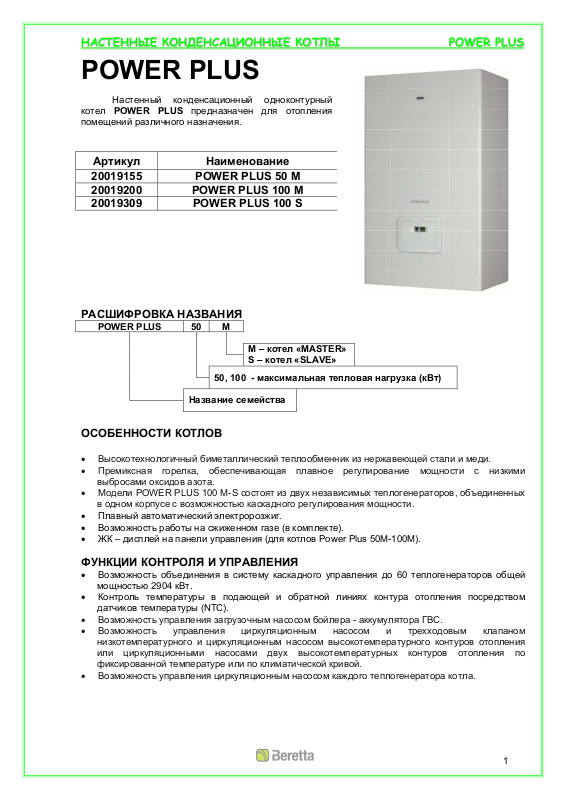

ННААССТТЕЕННННЫЫЕЕ ККООННДДЕЕННССААЦЦИИООННННЫЫЕЕ ККООТТЛЛЫЫ PPOOWWEERR PPLLUUSS

POWER PLUS

Настенный конденсационный одноконтурный котел POWER PLUS предназначен для отопления помещений различного назначения.

Артикул Наименование

20019155 POWER PLUS 50 M 20019200 POWER PLUS 100 M 20019309 POWER PLUS 100 S

РАСШИФРОВКА НАЗВАНИЯ

POWER PLUS 50 M

50, 100 - максимальная тепловая нагрузка (кВт)

Название семейства

M – котел «MASTER» S – котел «SLAVE»

ОСОБЕННОСТИ КОТЛОВ

• Высокотехнологичный биметаллический теплообменник из нержавеющей стали и меди.

• Премиксная горелка, обеспечивающая плавное регулирование мощности с низкими

выбросами оксидов азота.

• Модели POWER PLUS 100 M-S состоят из двух независимых теплогенераторов, объединенных в одном корпусе с возможностью каскадного регулирования мощности.

• Плавный автоматический электророзжиг.

• Возможность работы на сжиженном газе (в комплекте).

• ЖК – дисплей на панели управления (для котлов Power Plus 50M-100M).

ФУНКЦИИ КОНТРОЛЯ И УПРАВЛЕНИЯ

• Возможность объединения в систему каскадного управления до 60 теплогенераторов общей мощностью 2904 кВт.

• Контроль температуры в подающей и обратной линиях контура отопления посредством датчиков температуры (NTC).

• Возможность управления загрузочным насосом бойлера - аккумулятора ГВС.

• Возможность управления циркуляционным насосом и трехходовым клапаном

низкотемпературного и циркуляционным насосом высокотемпературного контуров отопления или циркуляционными насосами двух высокотемпературных контуров отопления по фиксированной температуре или по климатической кривой.

• Возможность управления циркуляционным насосом каждого теплогенератора котла.

ННААССТТЕЕННННЫЫЕЕ ККООННДДЕЕННССААЦЦИИООННННЫЫЕЕ ККООТТЛЛЫЫ PPOOWWEERR PPLLUUSS

ФУНКЦИИ КОМФОРТА И ЭНЕРГОСБЕРЕЖЕНИЯ

• Премиксная горелка, обеспечивающая плавное регулирование мощности с низкими выбросами оксидов азота.

• Широкий диапазон регулирования тепловой мощности благодаря использованию системы каскадного регулирования.

• Встроенная функция погодозависимого регулирования температуры теплоносителя (датчик наружной температуры в комплекте).

• Возможность подключения регуляторов наружной температуры для двух контуров отопления.

• Расширенная система самодиагностики.

• Возможность подключения пульта дистанционного управления (аксессуар).

• Возможность обеспечения приоритета различных контуров отопления и ГВС (при подключении

бойлера-аккумулятора ГВС).

• Наличие большого количества дополнительных принадлежностей, обеспечивающих быстрый монтаж оборудования для различных вариантов схем теплоснабжения.

• Возможность компактного размещения (при использовании соответствующих аксессуаров).

• Возможность отображения на встроенном ЖК – дисплее информации о текущих параметрах

работы котла.

• Возможность вывода аварийных сигналов.

• Возможность подключения внешних терморегуляторов с сигналом 0-10В.

СИСТЕМЫ БЕЗОПАСНОСТИ

• Контроль наличия пламени.

Наличие пламени контролируется электродом розжига и контроля пламени. При отсутствии пламени или неисправности системы контроля наличия пламени котел отключается. Включить котел (разблокировать) можно только вручную.

• Контроль предельной температуры теплоносителя контура отопления.

Контроль предельной температуры теплоносителя в контуре отопления осуществляется посредством датчиков температуры на подающем и обратном трубопроводе. При нагреве датчика температуры на подающем трубопроводе до 900С и датчика температуры на обратном трубопроводе до 80 который при достижении в подающем трубопроводе температуру выше 102 Включить котел (разблокировать) можно только вручную.

• Контроль максимального давления в контуре отопления.

Контроль максимального давления в контуре отопления осуществляется посредством предохранительного клапана. Предохранительный клапан настроен на давление 5,5 бар. При достижении этого давления в контуре отопления избыток воды автоматически сбрасывается. Блокировка котла не происходит.

• Контроль расхода теплоносителя через теплообменник.

Контроль наличия циркуляции теплоносителя внутри котла осуществляется посредством дифференциального гидравлического прессостата. В случае снижения расхода теплоносителя через котел до 500 л/ч происходит остановка котла. Блокировка котла при этом не происходит.

• Контроль работы вентилятора.

Контролируется частота вращения вентилятора. Если частота вращения вентилятора опускается ниже 600 об/мин котел блокируется. Для включения котла потребуется ручная разблокировка.

• Контроль исправности датчиков температуры.

В случае неисправности датчиков температуры контура отопления котел отключается. Блокировка котла при этом не происходит.

• Контроль температуры дымовых газов.

При увеличении температуры дымовых газов на выходе из котла свыше 800С котел отключается. Блокировка котла при этом не происходит.

С котел выключается. Дополнительно установлен предельный термостат

С блокирует котел.

ННААССТТЕЕННННЫЫЕЕ ККООННДДЕЕННССААЦЦИИООННННЫЫЕЕ ККООТТЛЛЫЫ PPOOWWEERR PPLLUUSS

• Контроль предотвращения замерзания теплоносителя.

Контроль предотвращения замерзания теплоносителя осуществляется посредством датчиков температуры контура отопления. При снижении температуры в подающем коллекторе ниже 5 включается циркуляционный насос высокотемпературного контура. Если в течение 10 минут температура в подающем коллекторе не превысит 50С включается котел на максимальной мощности и работает до тех пор, пока температура в коллекторе не достигнет 20

С.

• Отключение электропитания.

При прекращении электропитания котел отключается и воспринимает это как отсутствие запроса на включение. При появлении электропитания котел автоматически включается (при наличие запроса на включение).

УСТРОЙСТВО КОТЛА

POWER PLUS 100M – 100S

POWER PLUS 50M

1 Вентилятор 2 Патрубок подачи воздуха 3 Газовый клапан 4 Патрубок дымоудаления 5 Штуцер для анализа дымовых газов 6 Датчик NTC на подающей линии 7 Предельный термостат 8 Второй теплообменник (только для 100М-

100S) 9 Датчик NTC на обратной линии 10 Сборник конденсата 11 Панель управления 12 Патрубок подачи газа

13 Обратная линия контура отопления 14 Подающая линия контура отопления 15 Главный выключатель 16 Предохранительный клапан 17 Предохранительный клапан (5,5 бар) 18 Дифференциальный гидравлический

прессостат 19 Клапан для слива воды 20 Датчик температуры дымовых газов 21 Первый теплообменник 22 Автовоздушник 23 Электрод розжига и контроля пламени 24 Облицовка

ННААССТТЕЕННННЫЫЕЕ ККООННДДЕЕННССААЦЦИИООННННЫЫЕЕ ККООТТЛЛЫЫ PPOOWWEERR PPLLUUSS

ПАНЕЛЬ УПРАВЛЕНИЯ

POWER PLUS 50M POWER PLUS 100M

POWER PLUS 100S

1 – выключатель первого теплогенератора

2 – кнопка выбора режима работы

3 – кнопка разблокировки (MASTER)

4 – индикатор питания (MASTER)

5 – индикатор блокировки (MASTER)

6 – кнопка выбора параметров

7 – дисплей

8 – кнопка сохранения параметров

9 – кнопка уменьшения параметров

10 - кнопка увеличения параметров

11 – выключатель второго теплогенератора

12 - индикатор питания (SLAVE)

13 - индикатор блокировки (SLAVE)

14 - кнопка разблокировки (SLAVE)

15 – панель управления

16 – общий выключатель котла

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

50M 100M 100S

Отопление

Тепловая нагрузка (Q

Номинальная тепловая мощность (80°/60°)

Номинальная тепловая мощность (50°/30°)

КПД при максимальной мощности (80-60°) % 98,2 98,2 98,2 КПД при минимальной мощности (50-30°) % 107,7 107,7 107,7 КПД при 30% мощности (50-30°) % 108,7 108,7 108,7 КПД горения (80-60°) (T Расход конденсата при макс. мощности (50-30°) кг/ч 7,2 14,4 14,4 Электрическая мощность Вт 169 333 333 Категория II2H3+ II2H3+ II2H3+ Напряжение питания В – Гц 230-50 230-50 230-50 Степень защиты IP X0D X0D X0D Потери тепла через дымоход при выключенной горелке Потери тепла через дымоход и облицовку при включенной горелке

Работа в режиме отопления

Максимальное давление – температура Диапазон регулировки температуры воды в системе отопления Водяной объем котла л 5 10 10

) (min-max)

= 20°) % 98,7 98,7 98,7

воз.

кВт 16,3 - 50 16,3 - 100 16,3 - 100 ккал/ч кВт 15 - 45 15 - 89,9 15 - 89,9 ккал/ч кВт 14,8 - 44,2 14,8 - 88,3 14,8 - 88,3 ккал/ч кВт 16,3 - 48,5 16,3 - 96,8 16,3 - 96,8 ккал/ч

бар-°С

°С

14002 - 42950 14002 - 85900 14002 - 85900

12885 - 38655 12885 - 77224 12885 - 77224

12725 - 37968 12725 - 75850 12725 - 75850

14015 - 41662 14015 - 83151 14015 - 83151

0,1 0,1 0,1

1,3 – 0,5 1,3 – 0,5 1,3 – 0,5

5,5-90 5,5-90 5,5-90

20-80 20-80 20-80

ННААССТТЕЕННННЫЫЕЕ ККООННДДЕЕННССААЦЦИИООННННЫЫЕЕ ККООТТЛЛЫЫ PPOOWWEERR PPLLUUSS

Давление газа

Минимальное давление природного газа мбар 20 20 20 Номинальное давление сжиженного газа (G30-

31) Характеристики вентилятора Напор вентилятора (макс.-мин.) Па 390 - 40 390 - 40 390 - 40 Выброс вредных веществ на максимальной и минимальной мощности для газа G20 t дымовых газов °С Максимум СО менее СО2 % 9 9 9 NОx менее ppm 20 20 20 Минимум СО менее СО2 % 9 9 9 NОx менее ppm 10 10 10

мбар

мг/кВт ч

30-37 30-37 30-37

+5°С T

обр.

91 91 91

11 11 11

+5°С T

обр.

+5°С

ГИДРАВЛИЧЕСКАЯ СХЕМА

1 Вентилятор 2 Газовый клапан 3 Автовоздушник 4 Горелка 5 Теплообменник 6 Сборник конденсата 7 Сливной клапан 8 Дифференциальный гидравлический прессостат 9 Предохранительный клапан

AA Подача воздуха SF Удаление дымовых газов SC1 Удаление конденсата SC2 Сброс предохранительного клапана MI Подающая линия контура отопления RI Обратная линия контура отопления GAS Подача газа

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Котлы POWER PLUS не укомплектованы циркуляционными насосами и расширительными баками. Для гидравлического расчета контура отопления рекомендуется использовать характеристику гидравлического сопротивления котла, представленную ниже. Циркуляционный насос подбирается исходя из требуемой производительности и гидравлического сопротивления системы. Ниже представлен график гидравлического сопротивления котла.

ННААССТТЕЕННННЫЫЕЕ ККООННДДЕЕННССААЦЦИИООННННЫЫЕЕ ККООТТЛЛЫЫ PPOOWWEERR PPLLUUSS

Гидравлическое сопротивление (мбар)

Производительность (л/ч)

Для упрощения процессов проектирования и монтажа системы можно использовать стандартные комплекты циркуляционного насоса (см. принадлежности для котлов POWER

PLUS):

- для установки спереди (артикул 20009442)

- для установки сзади (артикул 20009443)

ТРЕБОВАНИЯ К КАЧЕСТВУ ВОДЫ И ЭЛЕМЕНТАМ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ

Данный котел предназначен для закрытых систем отопления с принудительной циркуляцией. Для обеспечения длительной и эффективной работы котла и системы отопления рекомендуется выполнять разводку системы отопления из полимерной или медной трубы. На входе воды из системы отопления в котел необходимо установить механический фильтр (грязевик).

В качестве приборов отопления предпочтительно использовать современные малоинерционные радиаторы (стальные панельные, алюминиевые, и.т.д.)

В качестве теплоносителя в системе отопления рекомендуется использовать воду. Качество используемой в системе отопления и ГВС воды должно соответствовать следующим параметрам:

Водородный показатель РН 6-8

Жесткость общая не более 4 мг-экв/л

Содержание железа не более 0,3 мг/л

Если жесткость исходной воды превышает 4 мг-экв/л рекомендуется установить на входе воды в котел полифосфатный дозатор, который обрабатывает поступающую в котел воду, защищая теплообменное оборудование котла от отложения солей жесткости. Полифосфатный

дозатор не входит в стандартную комплектацию котла и поставляется по отдельному заказу (артикул 696279).

Если жесткость исходной воды превышает 9 мг-экв/л следует использовать установки для умягчения воды.

Под предохранительным сбросным клапаном котла необходимо установить воронку для сбора воды и дренажный трубопровод на случай утечек воды при избыточном давлении в системе отопления.

СХЕМА ОРГАНИЗАЦИИ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ

Конструкция котлов серии POWER PLUS подразумевает возможность подключения

высокотемпературного контура отопления (80-60 отопления (50-30

С), а также управление загрузочным насосом бойлера-аккумулятора ГВС. Ниже

приведены возможные схемы организации системы теплоснабжения.

Следует учитывать, что при использовании низкотемпературного контура потребуется установка приборов отопления с большей площадью теплообмена, чем при использовании высокотемпературного контура. Но при этом эффективность выработки тепла (КПД) котлом будет выше.

С) и/или низкотемпературного контура

ННААССТТЕЕННННЫЫЕЕ ККООННДДЕЕННССААЦЦИИООННННЫЫЕЕ ККООТТЛЛЫЫ PPOOWWEERR PPLLUUSS

Обозначения на схеме: SE – датчик наружной температуры (поставляется в комплекте с котлом) SB – датчик температуры бойлера аккумулятора (артикул 1103059) SZ 1 – датчик температуры на подающей линии высокотемпературного контура (артикул 1103059) SZ 2 – датчик температуры на подающей линии низкотемпературного контура (артикул 1103059) P – комплект циркуляционного насоса (артикулы 20009442 или 20009443) PB – загрузочный насос бойлера-аккумулятора ГВС PZ 1 – циркуляционный насос низкотемпературного контура PZ 2 – циркуляционный насос высокотемпературного контура IS – гидравлический разъединитель (артикулы 20017271, 20009466, 20009471) TA 1 – регулятор комнатной температуры высокотемпературного контура TA 2 – регулятор комнатной температуры низкотемпературного контура

В данной схеме используются циркуляционные насосы для каждого термоблока котла,

обеспечивающие требуемый расход теплоносителя при его функционировании.

На схеме показан котел, состоящий из двух термоблоков. В случае использования котла POWER PLUS 50 M потребуется один комплект циркуляционного насоса.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ

Подключение к сети электропитания должно

осуществляться через отдельный автоматический выключатель с зазором контактов не менее 3 мм. Для подключения котла к сети электропитания необходимо использовать кабель трехжильный гибкий с двойной изоляцией сечением не менее 1,5 мм При подключении необходимо выполнить надежное заземление, в соответствии с действующими нормативами.

Запрещается использовать в качестве заземления электроприборов трубопроводы газа и/или воды.

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ

Основная часть внешних устройств подключается к плате котла типа MASTER. К таковым

относятся:

SE – датчик наружной температуры (поставляется в комплекте с котлом) SB – датчик температуры бойлера аккумулятора (артикул 1103059) SZ 1 – датчик температуры на подающей линии высокотемпературного контура (артикул 1103059) SZ 2 – датчик температуры на подающей линии низкотемпературного контура (артикул 1103059) PB – загрузочный насос бойлера-аккумулятора ГВС PZ 1 – циркуляционный насос низкотемпературного контура PZ 2 – циркуляционный насос высокотемпературного контура VM – смесительный клапан СR – пульт дистанционного управления (артикул 1102379) TA 1 – регулятор комнатной температуры высокотемпературного контура TA 2 – регулятор комнатной температуры низкотемпературного контура

ННААССТТЕЕННННЫЫЕЕ ККООННДДЕЕННССААЦЦИИООННННЫЫЕЕ ККООТТЛЛЫЫ PPOOWWEERR PPLLUUSS

(*) – 220 B 50Гц

Регулятор комнатной температуры (TA 1,2)

Регуляторы комнатной температуры высокотемпературного и низкотемпературного

контура TA 1 и TA 2 (артикулы 695449, 1100279) подключаются к клеммам 9-10 и 11-12 (см. схему выше) соответственно вместо установленных там перемычек.

Датчик наружной температуры (SE)

Котлы серии POWER PLUS имеют функцию погодозависимого регулирования. Для активации этой функции к котлу типа MASTER необходимо подключить датчик наружной температуры (входит в комплект поставки). Датчик наружной температуры (S.E.) подключается к клеммам 7,8 как показано на схеме выше.

Монтаж датчика наружной температуры

При монтаже датчика наружной температуры важно выбрать правильное его месторасположение. Датчик должен быть установлен с внешней стороны здания, на уровне приблизительно 2/3 высоты СЕВЕРНОГО или СЕВЕРО-ЗАПАДНОГО фасада, вдалеке от дымоходов, дверей, окон и солнечных участков. Для подключения датчика к котлу используется двухжильный гибкий кабель в двойной изоляции сечением 0,5 – 1 мм

(не входит в

комплект поставки).

Датчик должен быть установлен на ровной поверхности.

Максимальная длина соединительного кабеля между датчиком и котлом составляет 50

метров.

Соединительный кабель между датчиком и котлом должен быть цельным, без каких-либо

соединений.

Канал, в котором проложен кабель датчика, должен быть отделен от прочих силовых

кабелей (230 В).

ННААССТТЕЕННННЫЫЕЕ ККООННДДЕЕННССААЦЦИИООННННЫЫЕЕ ККООТТЛЛЫЫ PPOOWWEERR PPLLUUSS

Бойлер – аккумулятор ГВС (SB)

Автоматика котлов серии POWER PLUS позволяет управлять загрузочным насосом бойлера-аккумулятора ГВС. Для применения рекомендуются бойлеры-аккумуляторы ГВС серии RIELLO 7200V PLUS. При подборе бойлера-аккумулятора следует помнить, что тепловая мощность змеевика бойлера не должна превышать номинальную мощность системы теплогенерации. В противном случае возможно увеличение времени нагрева воды в бойлере. Загрузочный насос для бойлеров-аккумуляторов серии RIELLO 7200 V PLUS заказывается дополнительно. Для управления бойлером-аккумулятором потребуется установка датчика температуры SB (артикул 1103059). Датчик температуры подключается к клеммам 3-4 платы управления котла типа MASTER

Датчик температуры низкотемпературного контура (SZ 2)

При необходимости организации низкотемпературного контура можно воспользоваться комплектом для низкотемпературного контура (артикул 1102869). В состав комплекта входит датчик температуры SZ2, который необходимо подключить к клеммам 5-6 платы котла типа

MASTER.

Датчик температуры высокотемпературного контура (SZ 1)

При необходимости организации высокотемпературного контура нужно подключить к клеммам 1-2 платы котла типа MASTER датчик температуры SZ1. В качестве датчика SZ1 использовать датчик температуры (артикул 1103059).

Насосы низкотемпературного (PZ2) и высокотемпературного (PZ1) контуров. Загрузочный насос бойлера-аккумулятора (PB)

В зависимости от необходимости к плате котла типа MASTER можно подключить до трех внешних насосов обеспечивающих различные контура теплоснабжения. Подключение насосов к плате котла рекомендуется осуществлять через промежуточное реле к соответствующим клеммам:

PZ1 – клеммы 25-26 PZ2 – клеммы 23-24 PB – клеммы 27-28

Трехходовой смесительный клапан (VM)

При организации низкотемпературного контура есть возможность подключения к котлу типа MASTER одного трехходового смесительного клапана. Можно использовать клапан, входящий в

комплект для низкотемпературного контура (артикул 1102869) или любой другой в зависимости от мощности контура. Клапан подключается к клеммам 20-21-22 платы котла типа MASTER (см. выше схему подключения).

Аварийная сигнализация

К клеммам 18-19 платы котла типа MASTER можно подключить устройство сигнализации

(220 В).

Внешний терморегулятор

К клеммам 13-14 платы котла типа MASTER можно подключить внешний терморегулятор с

входным сигналом 0-10В.

Пульт дистанционного управления (CR)

Для удобства эксплуатации системы теплоснабжения на базе котлов серии POWER PLUS возможно подключение к котлу пульта дистанционного управления (артикул 1102379). Максимальная длина соединительного кабеля составляет 100 м. Пульт дистанционного управления подключается к клеммам 15-16-17 платы котла типа MASTER.

Подключение циркуляционного насоса котла

Насос из Комплекта циркуляционного насоса (артикулы 20009442 или 20009443) подключается к плате SLAVE к клеммам 3-4 на разъеме J2. Котел поставляется с кабелем, который уже присоединен к данным клеммам.

ННААССТТЕЕННННЫЫЕЕ ККООННДДЕЕННССААЦЦИИООННННЫЫЕЕ ККООТТЛЛЫЫ PPOOWWEERR PPLLUUSS

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС

Высота H мм 1000 1000 Ширина L мм 600 600 Глубина P мм 380 380 Вес нетто кг 60 90

50M 100M-S

ГИДРАВЛИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

MI - подающие линии контура отопления

первого и второго теплогенератора (1’)

RI - обратные линии контура отопления первого

и второго теплогенератора (1’)

GAS – подключение газа первого и второго

теплогенератора (3/4’) S – отвод конденсата от первого и второго

теплогенератора

УДАЛЕНИЕ КОНДЕНСАТА

Конденсат, образующийся при обычной работе котла POWER PLUS как из системы дымоудаления, так и из котла должен удаляться при атмосферном давлении. Под котлом рекомендуется установить сборник конденсата с гидрозатвором и соединить его с канализацией.

Все элементы системы удаления конденсата должны быть герметичны и выполнены из материалов, выдерживающих воздействие конденсата.

При необходимости перед сливом конденсата в канализацию можно установить нейтрализатор, если этого требует местное законодательство.

ННААССТТЕЕННННЫЫЕЕ ККООННДДЕЕННССААЦЦИИООННННЫЫЕЕ ККООТТЛЛЫЫ PPOOWWEERR PPLLUUSS

КОМПЛЕКТАЦИЯ

Котлы поставляются упакованные в картонную коробку. Внутри коробки находятся:

- котел в сборе;

- кронштейн для навески котла на стену;

- датчик наружной температуры;

- комплект для перевода на сжиженный газ.

Руководство по эксплуатации (технический паспорт) на русском языке поставляется отдельно.

УДАЛЕНИЕ ПРОДУКТОВ СГОРАНИЯ И ЗАБОР ВОЗДУХА ДЛЯ ГОРЕНИЯ

ИНДИВИДУАЛЬНАЯ УСТАНОВКА

В котлах серии Power Plus возможно реализовать два способа дымоудаления и воздухозабора: B23 – забор воздуха из помещения, где установлен котел, а дымоудаление в коллективный или индивидуальный дымоход. (котлы поставляются с завода приспособленные для этого способа дымоудаления и воздухозабора)

С63 – забор воздуха через индивидуальный воздуховод с улицы или из другого помещения не связанного с тем, где установлен котел. Чтобы адаптировать котел к такому способу забора воздуха необходимо установить на него комплект для забора воздуха из вне

(артикул 1102439 для 50M и артикул 1102449 для 100 M-S)

А – патрубок для присоединения воздуховода (только для способа С63) (Ø 50 мм)

S – патрубок для присоединения дымоотвода (Ø 50 мм)

Для системы дымоудаления используются

специальные элементы, поставляемые как дополнительные принадлежности (см. раздел

«Принадлежности для котлов Power Plus»)

Максимальная суммарная длина воздуховода и

дымоотвода (для схемы С63) и дымоотвода (для схемы B23) составляет 30 метров. Каждое установленное в системе дымоудаления и воздухозабора колено уменьшает максимально возможную длину на 2 метра.

Если вертикальный или горизонтальный участо

дымоотвода имеет длину более 4 метров, необходимо установить конденсатоотводчик (артикул 20031842). Высота гидрозатвора сборника конденсата должна составлять не менее, 300 мм. Слив из гидрозатвора должен быть выведен в канализацию (см. рисунок в разделе УДАЛЕНИЕ КОНДЕНСАТА)

Вид сверху на котел

+ 24 hidden pages
