Page 1

Einbauhaube BEH Glassline

Gebrauchs- und Montageanleitung für das Modell:

BEH 60 GL / BEH 90 GL

12/2013 (aktualisiert 06/2014) Deutschsprachige Original-Anleitung

Page 2

Diese Anleitung unterstützt Sie beim bestimmungsgemäßen, sicheren und wirtschaftlichen Gebrauch und der Montage unseres Produktes. Im folgenden Text werden unsere Produkte aus der Produktlinie berbel Einbauhaube BEH GL kurz Gerät genannt.

Lesen Sie dieses Dokument vor Gebrauch und Montage des Gerätes!

Diese Anleitung richtet sich an folgende Personen:

§ Personen, die das Gerät benutzen

§ Personen, die das Gerät reinigen

§ Personen, die das Gerät entsorgen

§ Personen, die das Gerät montieren.

Aus diesem Personenkreis muss jeder den Inhalt dieser Anleitung zur Kenntnis genommen und verstanden haben. Andere Personen (z. B. Kinder oder Personen mit verminderten psychischen, sensorischen und geistigen Fähigkeiten) dürfen das Gerät keinesfalls selbstständig benutzen.

Das Befolgen der Anweisungen in dieser Anleitung erhöht die Zuverlässigkeit und Lebensdauer des Gerätes und minimiert Gefahren.

Gestaltungsmerkmale im Text

Die Elemente in dieser Anleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie die folgenden Elemente leicht unterscheiden:

Gestaltungsmerkmale in Abbildungen

Die Abbildungen enthalten zur besseren Darstellung verschiedene Graustufen.

Wird auf Elemente im laufenden Text oder in einer Legende Bezug genommen, werden diese Elemente mit einer Positionsnummer  markiert:

Auszuführende Bewegungen werden durch Bewegungs- oder Richtungspfeile verdeutlicht. Wenn mehrere Handlungsschritte in einer Abbildung dargestellt werden, wird die Reihenfolge durch Zahlen (1., 2., …) verdeutlicht:

normaler Text

Querverweise

§ Aufzählungen oder

Ø Handlungsschritte.

Tipps enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Gerätes.

Page 3

Inhalt

Sicherheit...............................................................................................................................................................5

Bestimmungsgemäßer Gebrauch...............................................................................................................................5

Verbot eigenmächtiger Umbauten und Veränderungen.............................................................................................5

Gestaltungsmerkmale der Gefahrenhinweise............................................................................................................5

Gestaltungsmerkmale der Hinweise auf Sach- oder Umweltschäden.......................................................................6

Sicherheitshinweise allgemein................................................................................................................................6

Grundlegende Sicherheitshinweise............................................................................................................................6

Sicherheitshinweise für den Benutzer .....................................................................................................................6

Sicherheitshinweise für den Monteur.......................................................................................................................8

Gebrauchsanleitung..............................................................................................................................................10

Beschreibung für den Benutzer.............................................................................................................................10

Mögliche Betriebsarten.............................................................................................................................................10

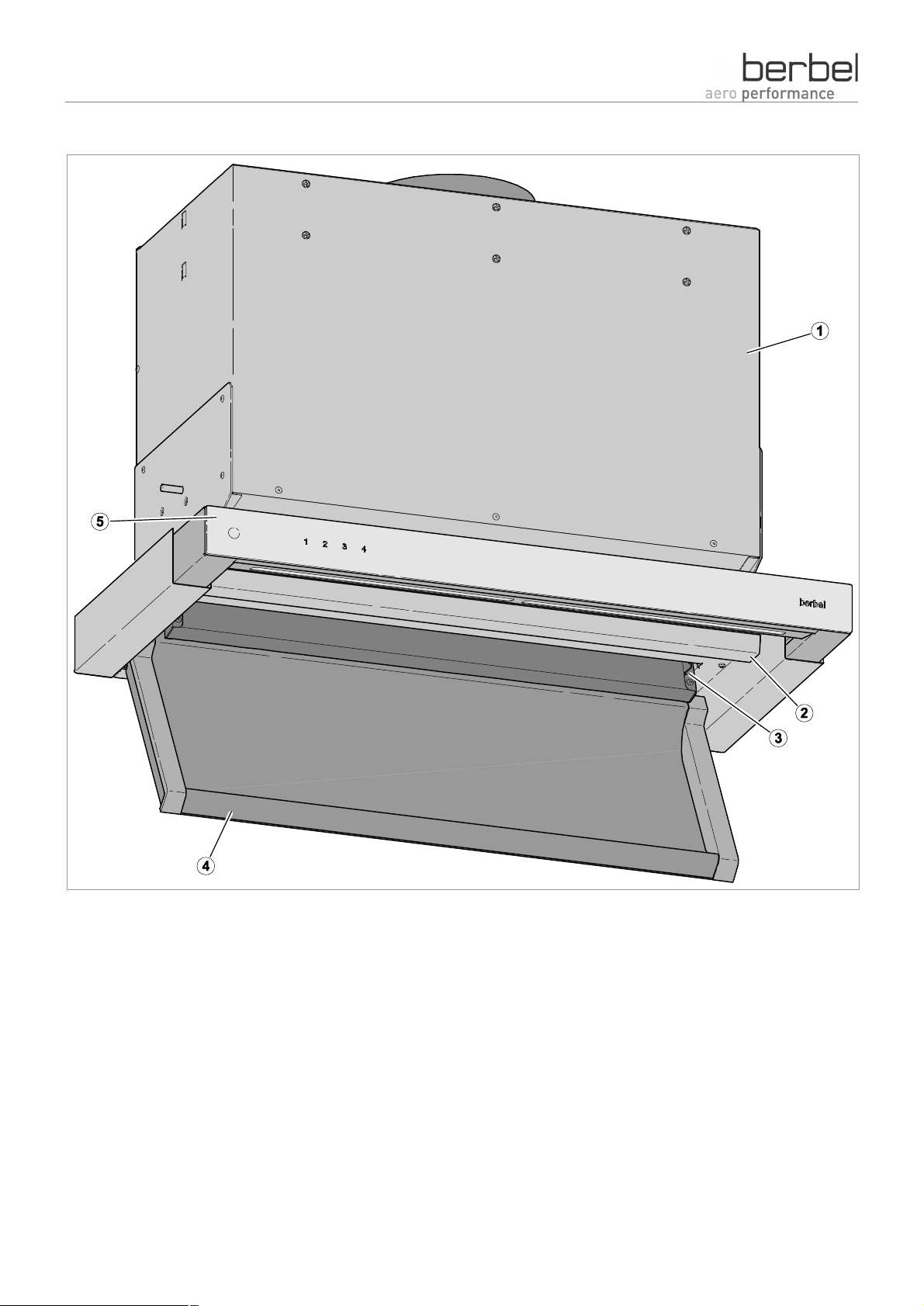

Geräteansicht mit geschlossener Unterschale.........................................................................................................11

Geräteansicht mit geöffneter Unterschale................................................................................................................12

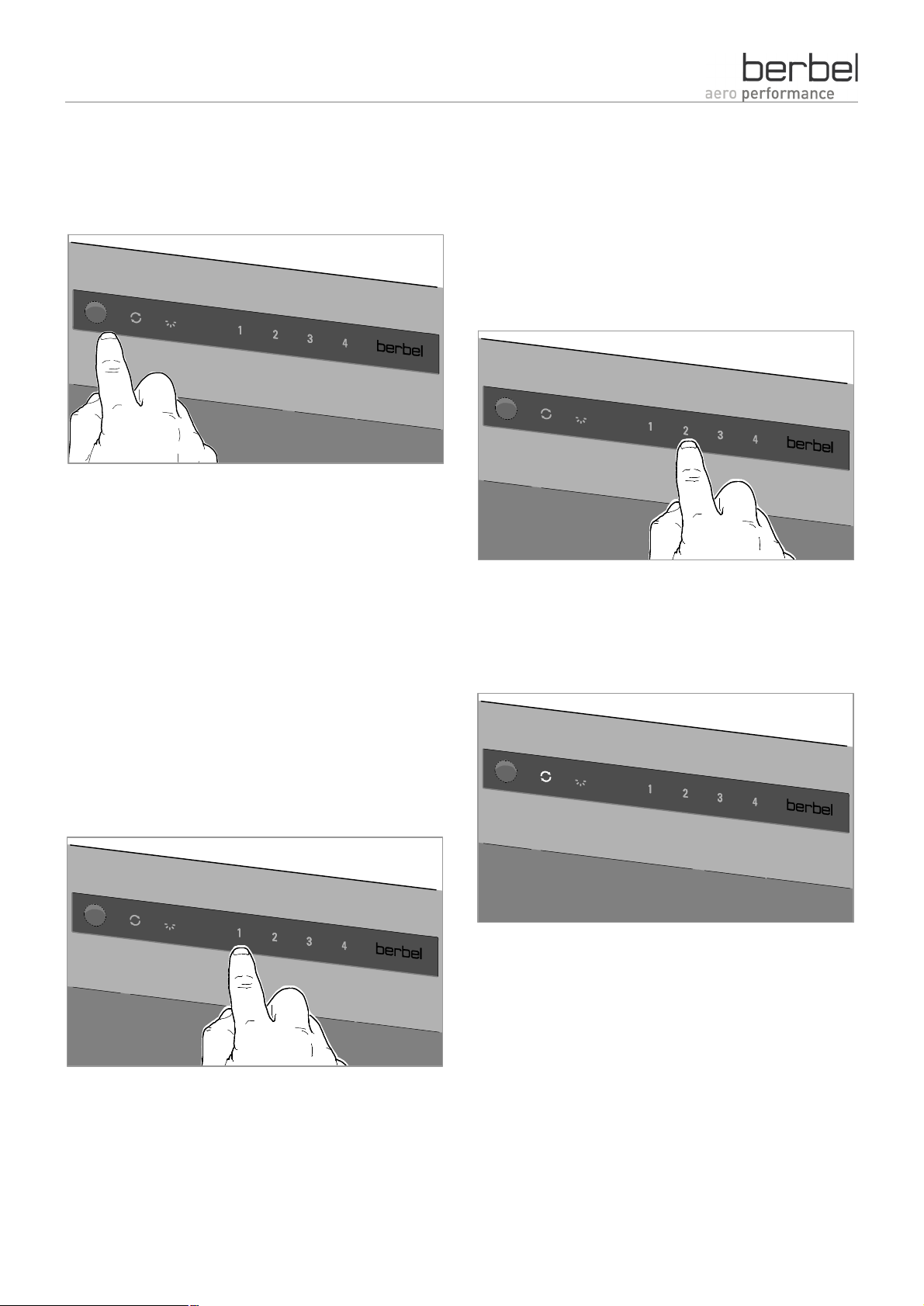

Bedienen..............................................................................................................................................................13

Gerät einschalten......................................................................................................................................................14

Gerät ausschalten.....................................................................................................................................................15

Lüftungsfunktion einschalten ....................................................................................................................................16

Leistungsstufe wechseln...........................................................................................................................................17

Lüftungsfunktion ausschalten ...................................................................................................................................18

Nachlauffunktion einschalten....................................................................................................................................18

Nachlauffunktion ausschalten...................................................................................................................................19

Beleuchtung für das Kochfeld ein- und ausschalten................................................................................................19

„Abluft/Umluftbetrieb“-Umschaltung nutzen..............................................................................................................20

Kontrollanzeigen.......................................................................................................................................................21

Einstellungen im Konfigurationsmodus vornehmen.................................................................................................21

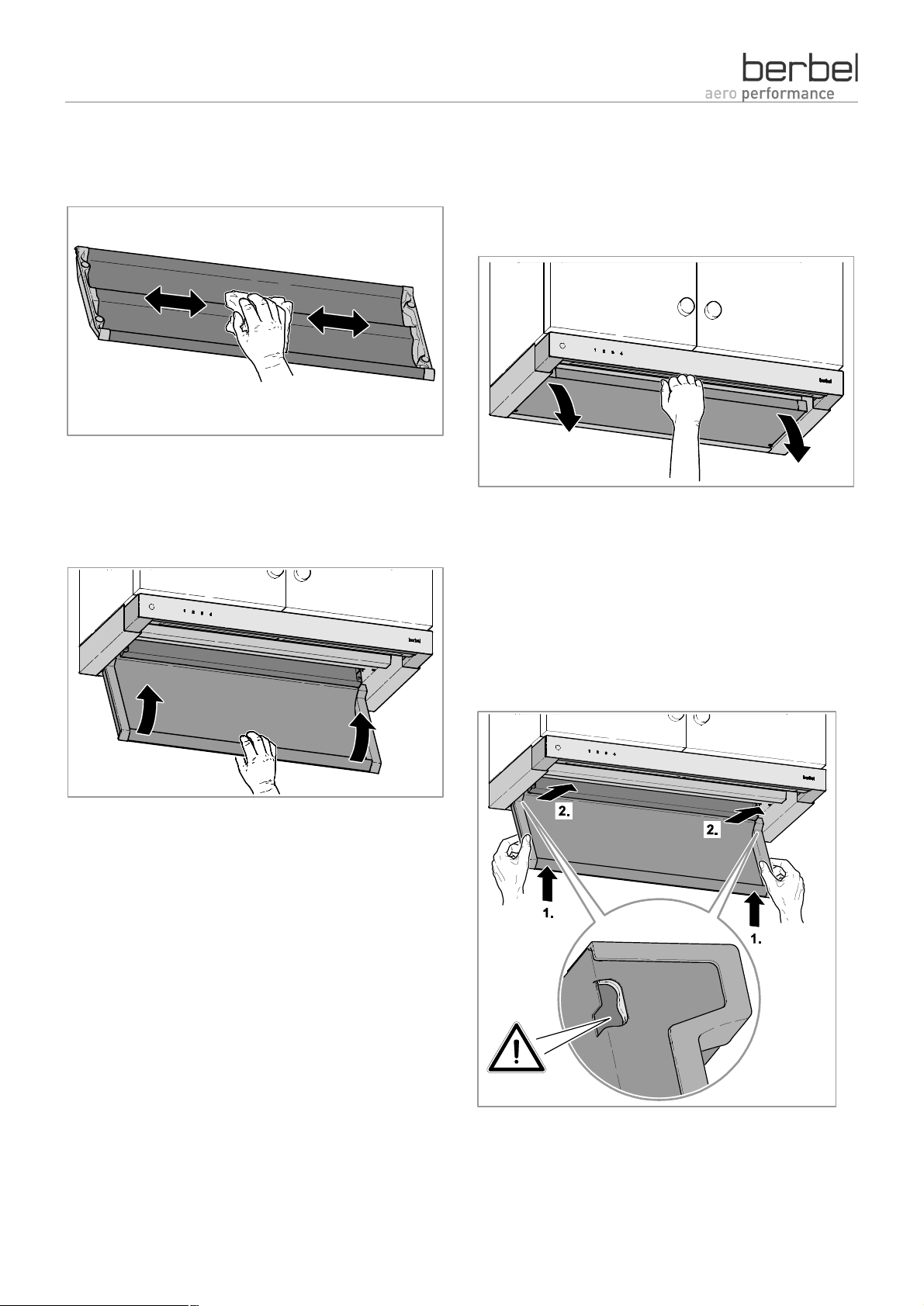

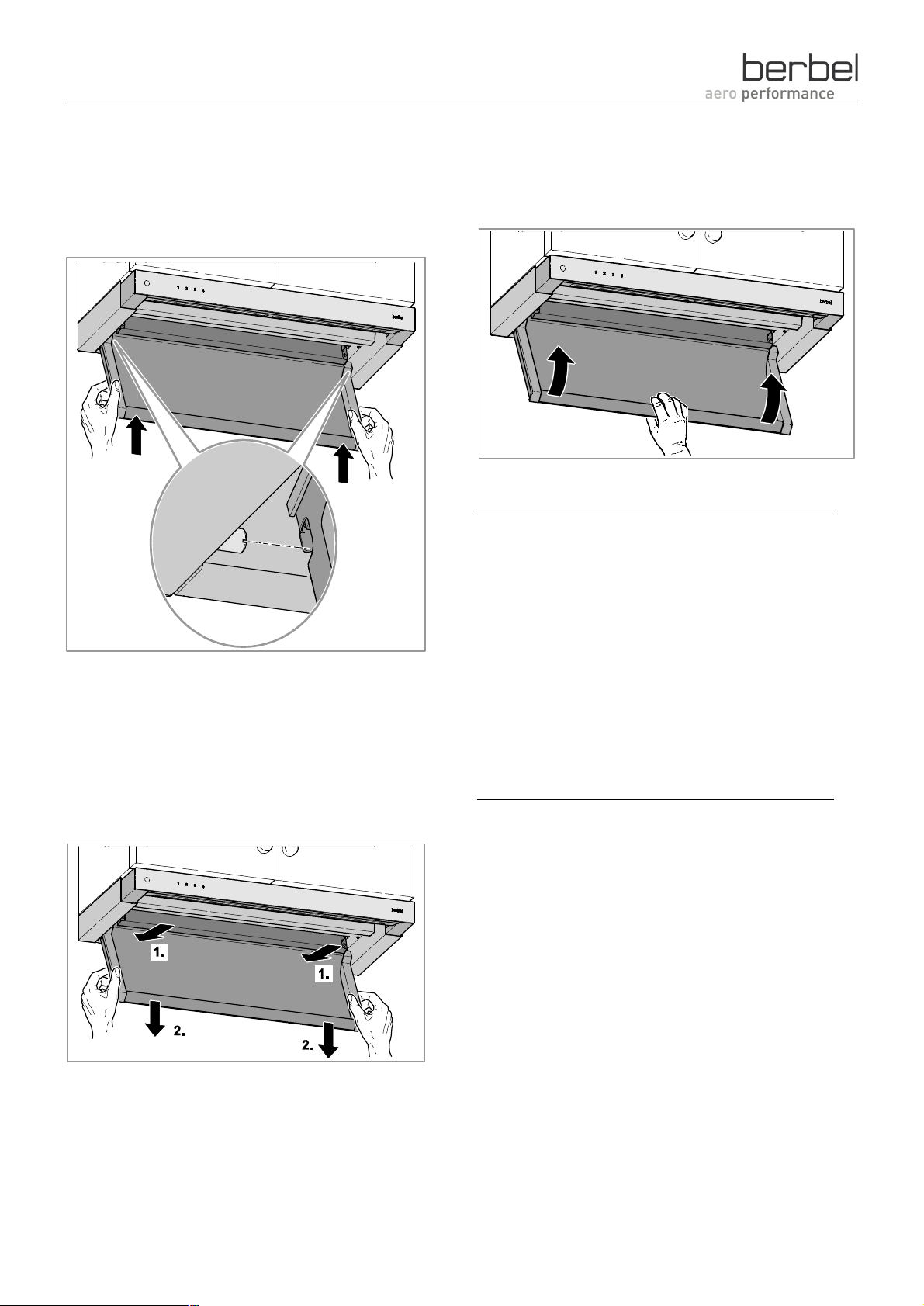

Auszug benutzen..................................................................................................................................................24

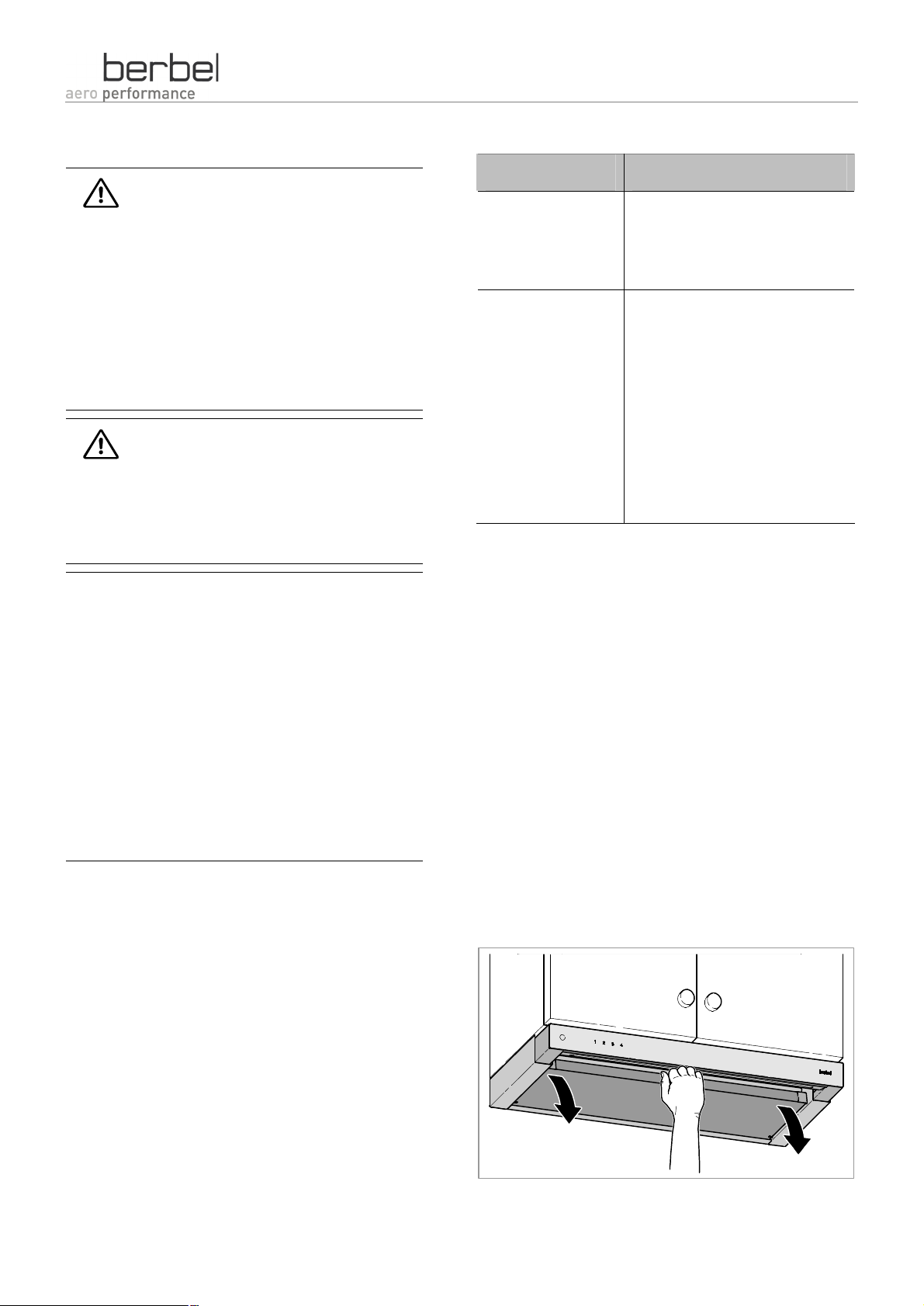

Auszug öffnen...........................................................................................................................................................24

Auszug einschieben..................................................................................................................................................24

Reinigen...............................................................................................................................................................25

Reinigungsintervalle.................................................................................................................................................25

Reinigen bei normaler Verunreinigung.....................................................................................................................25

Bedienelement reinigen............................................................................................................................................26

Reinigen bei starker Verunreinigung........................................................................................................................26

Reinigen der Oberflächen.........................................................................................................................................28

Warten..................................................................................................................................................................29

Gerät warten.............................................................................................................................................................29

Wechseln der Leuchtmittel.......................................................................................................................................29

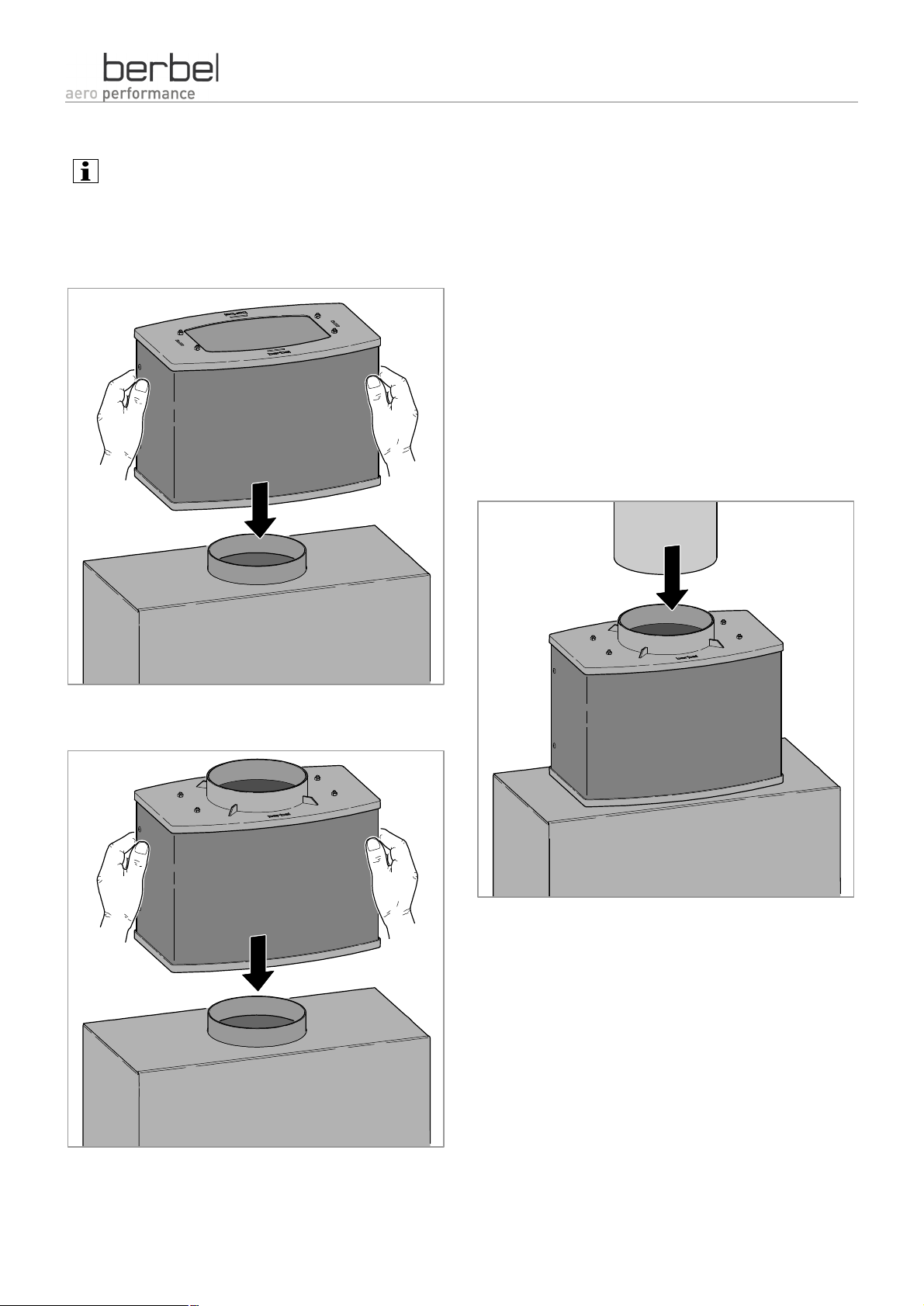

Wechseln der Filter-Füllung (Hybrid- und Umluftfilter).............................................................................................29

Störungen beheben ..............................................................................................................................................32

Page 4

Montageanleitung.................................................................................................................................................34

Beschreibung für den Monteur..............................................................................................................................34

Mögliche Betriebsarten.............................................................................................................................................34

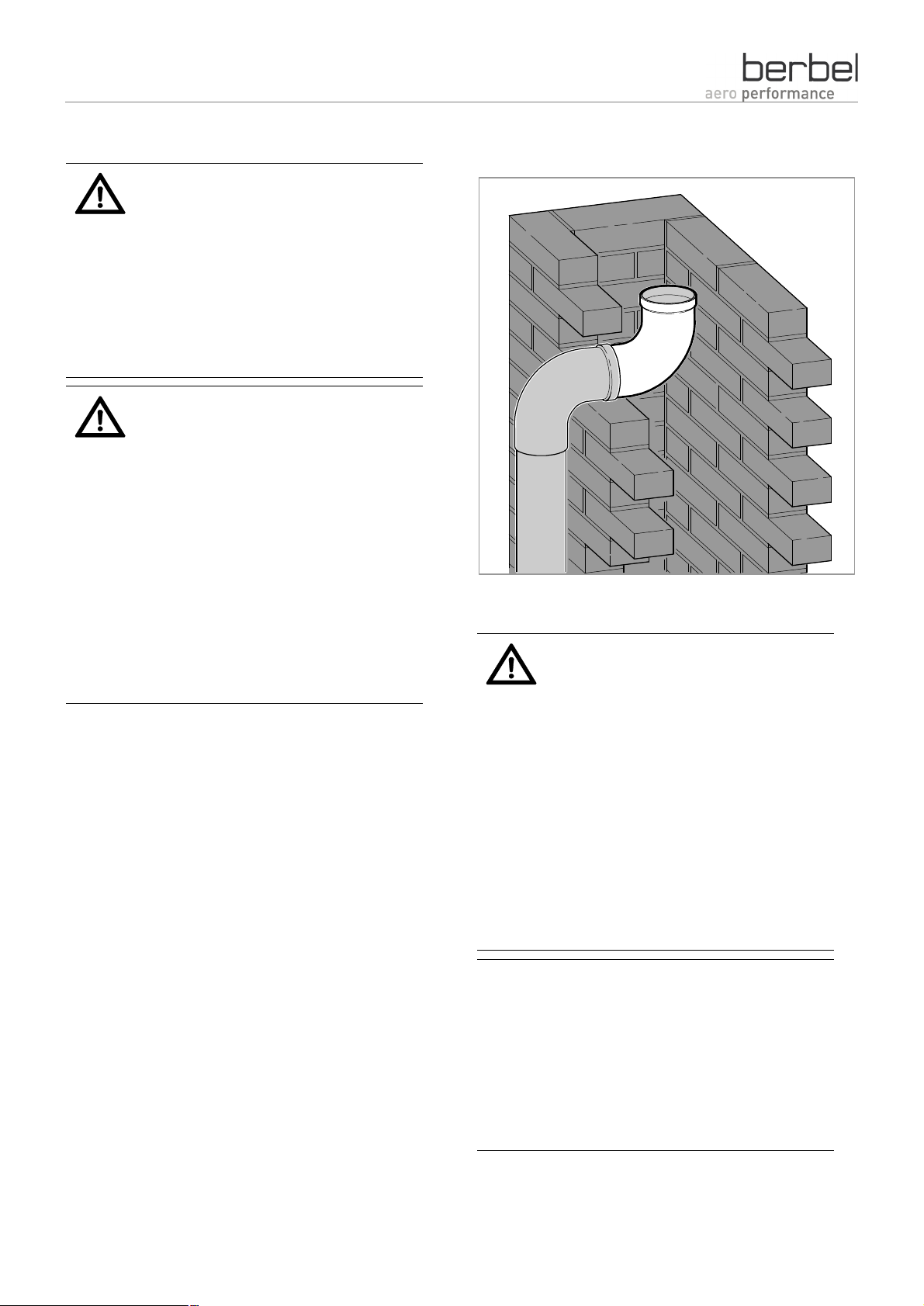

Informationen zum Abluftbetrieb...............................................................................................................................35

Grundlegendes zum Gerät....................................................................................................................................39

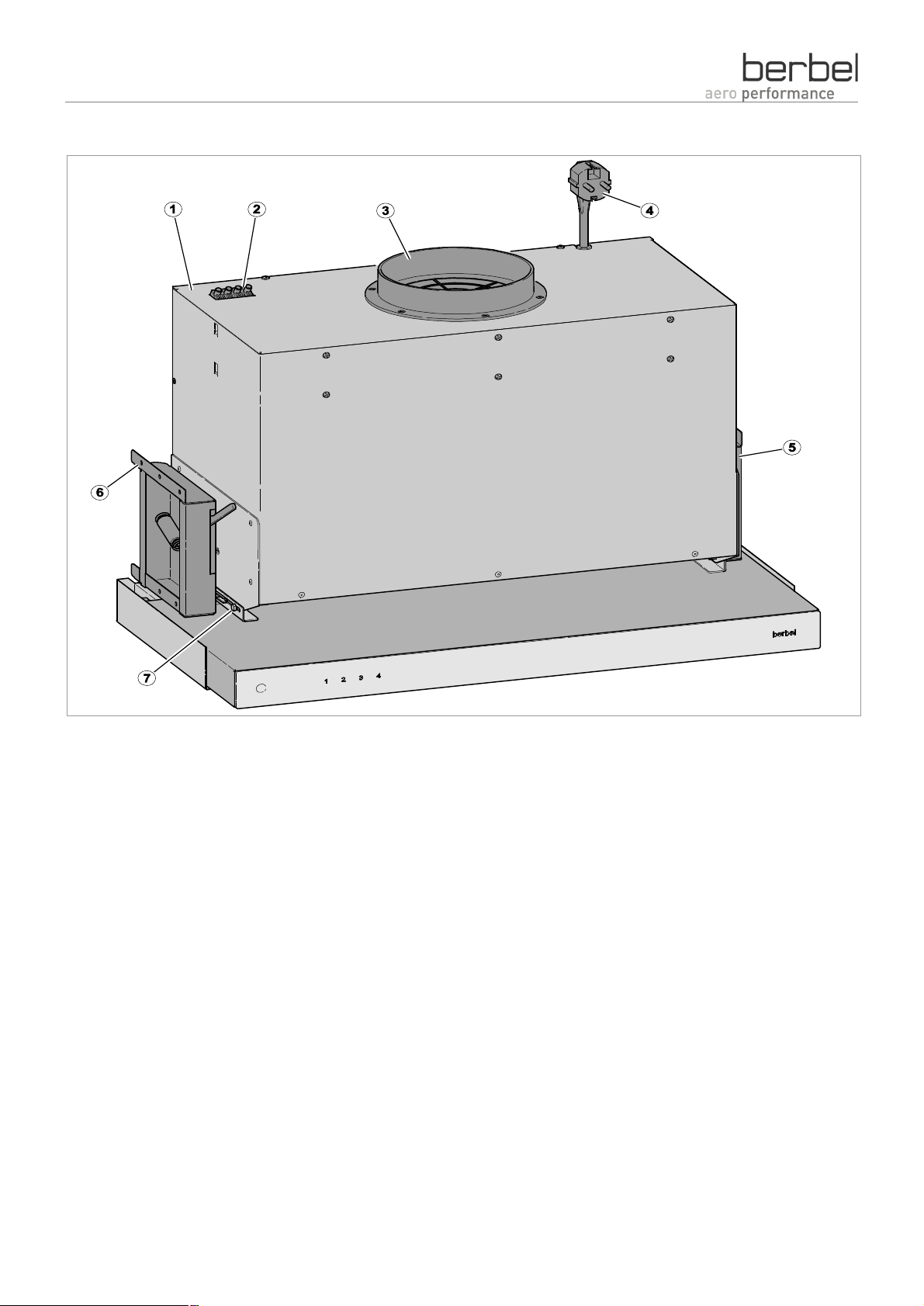

Geräteansicht von oben............................................................................................................................................40

Geräteansicht von unten mit geschlossener Unterschale........................................................................................41

Geräteansicht mit geöffneter Unterschale................................................................................................................42

Montage vorbereiten.............................................................................................................................................43

Qualifikation des Personals......................................................................................................................................43

Voraussetzungen für die mechanische Endmontage...............................................................................................43

Kurzübersicht der Montage.......................................................................................................................................44

Anschlusskabel für die Spannungsversorgung, P4 Multi, Mauerkasten und Fensterkontaktschalter

vorbereiten................................................................................................................................................................44

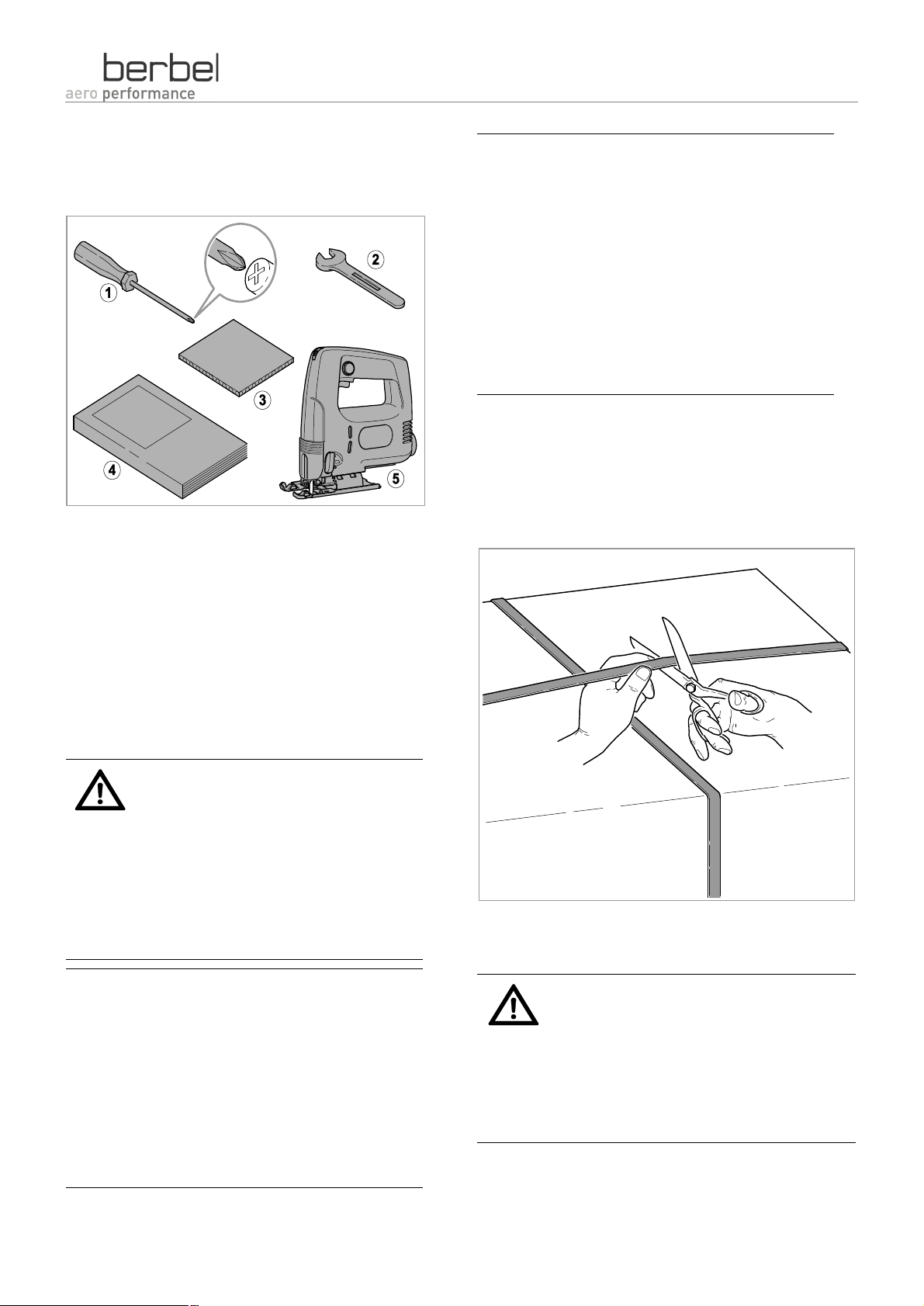

Benötigte Hilfsmittel ..................................................................................................................................................45

Auspacken................................................................................................................................................................45

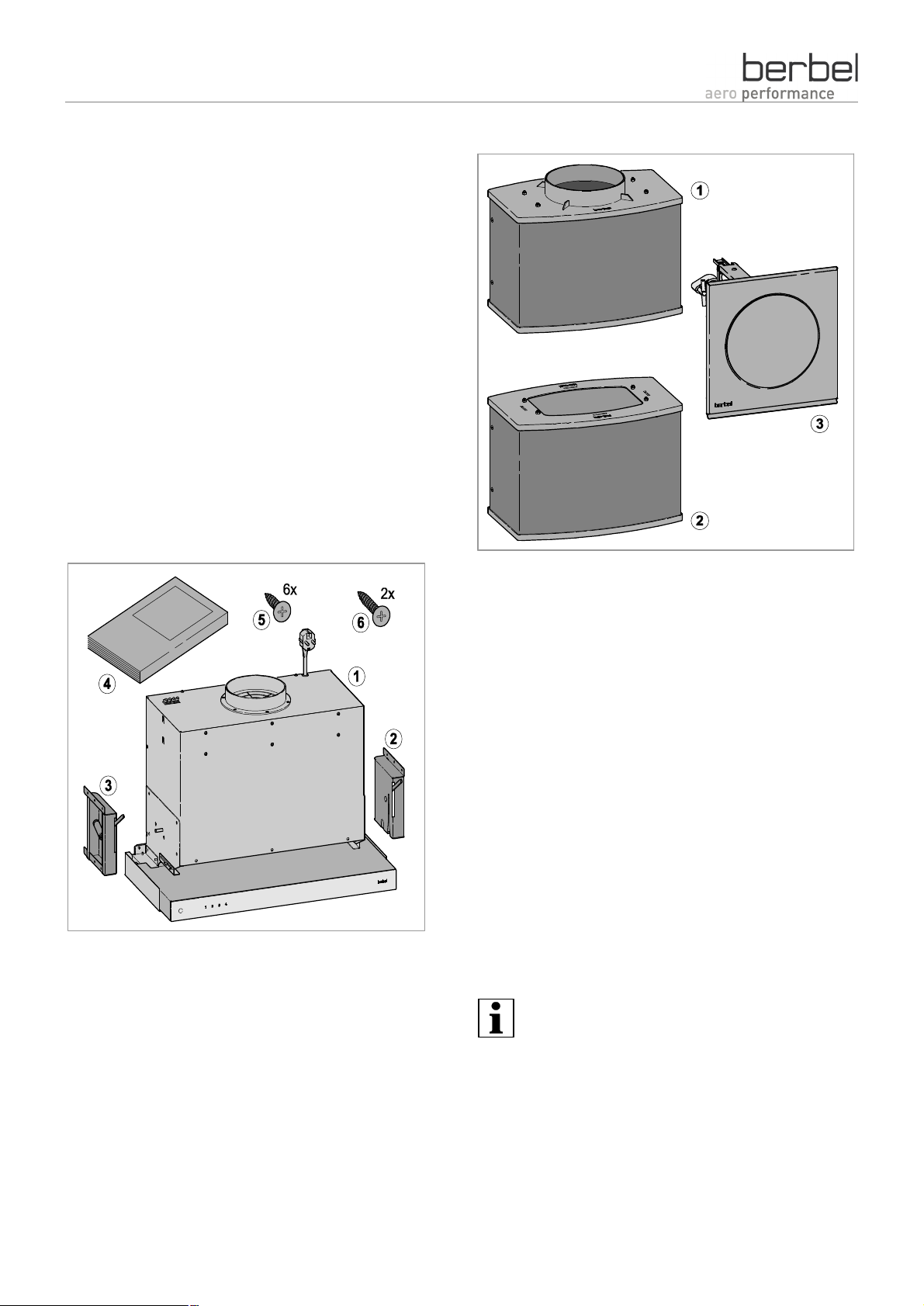

Lieferumfang kontrollieren........................................................................................................................................46

Teile für Montage entnehmen ...............................................................................................................................46

Gerät montieren....................................................................................................................................................48

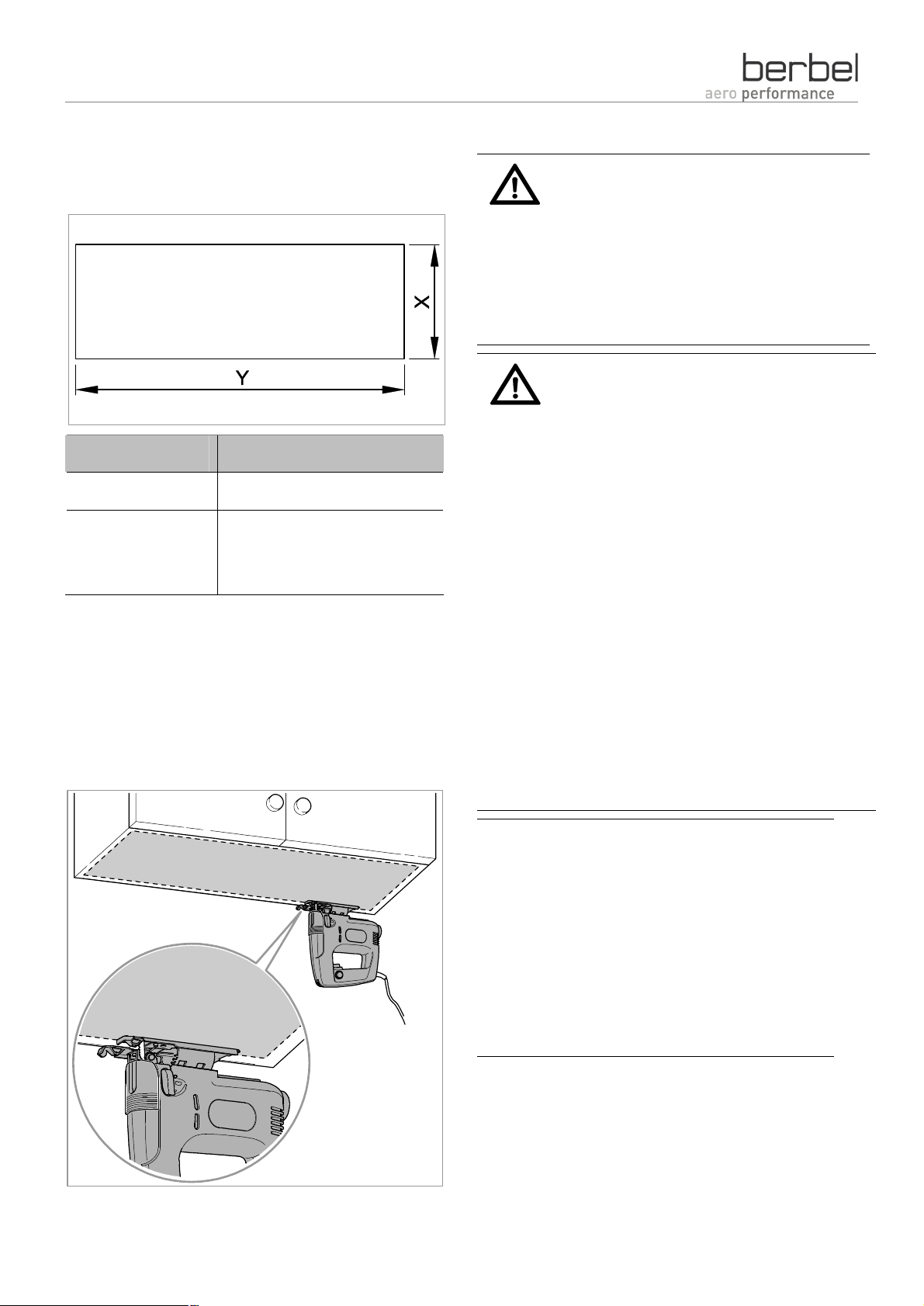

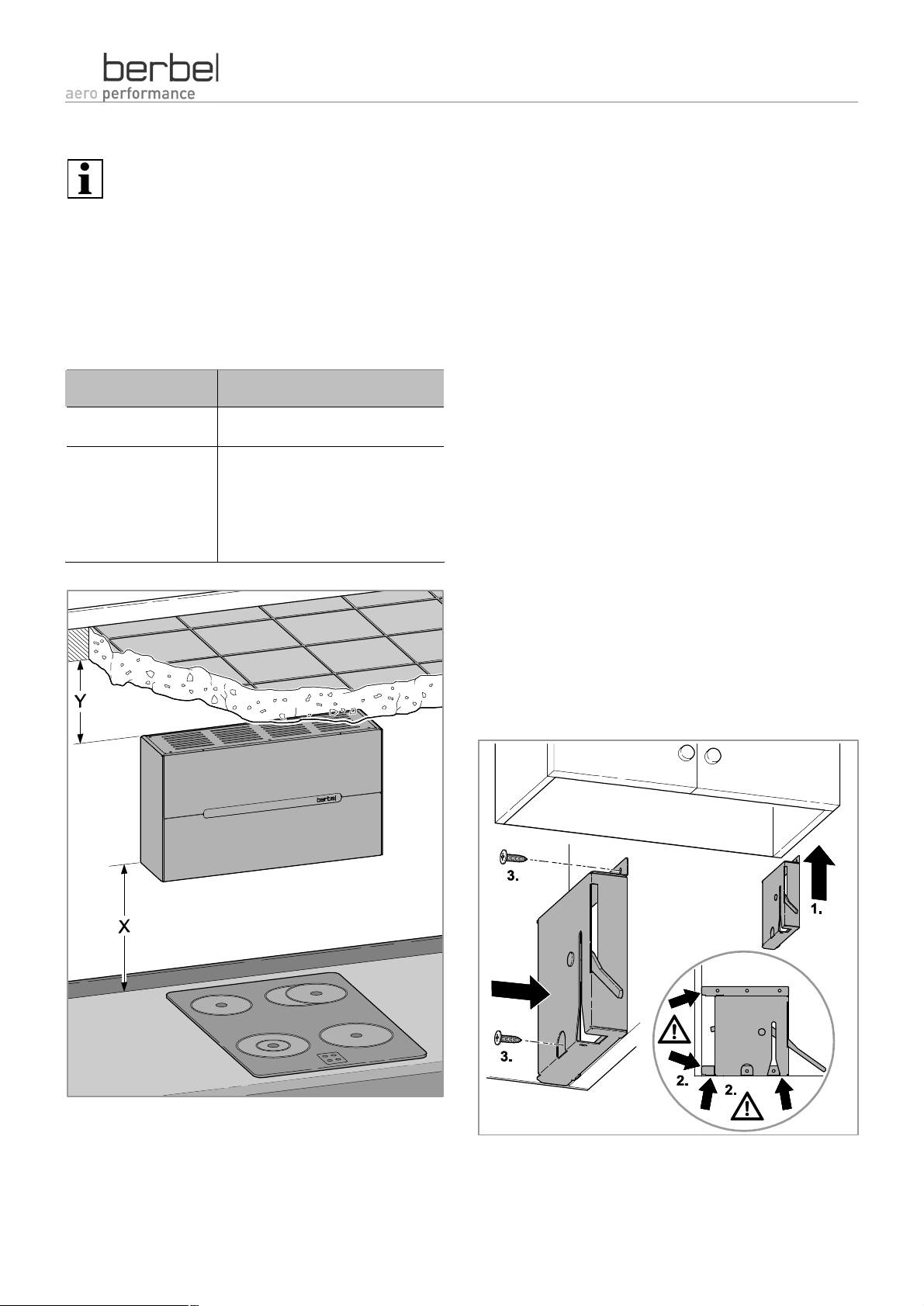

Sicherheitsabstände einhalten .................................................................................................................................49

Halter montieren.......................................................................................................................................................49

Gerät einhängen.......................................................................................................................................................50

Gerät horizontal ausrichten.......................................................................................................................................50

Gerät fixieren und sichern.........................................................................................................................................50

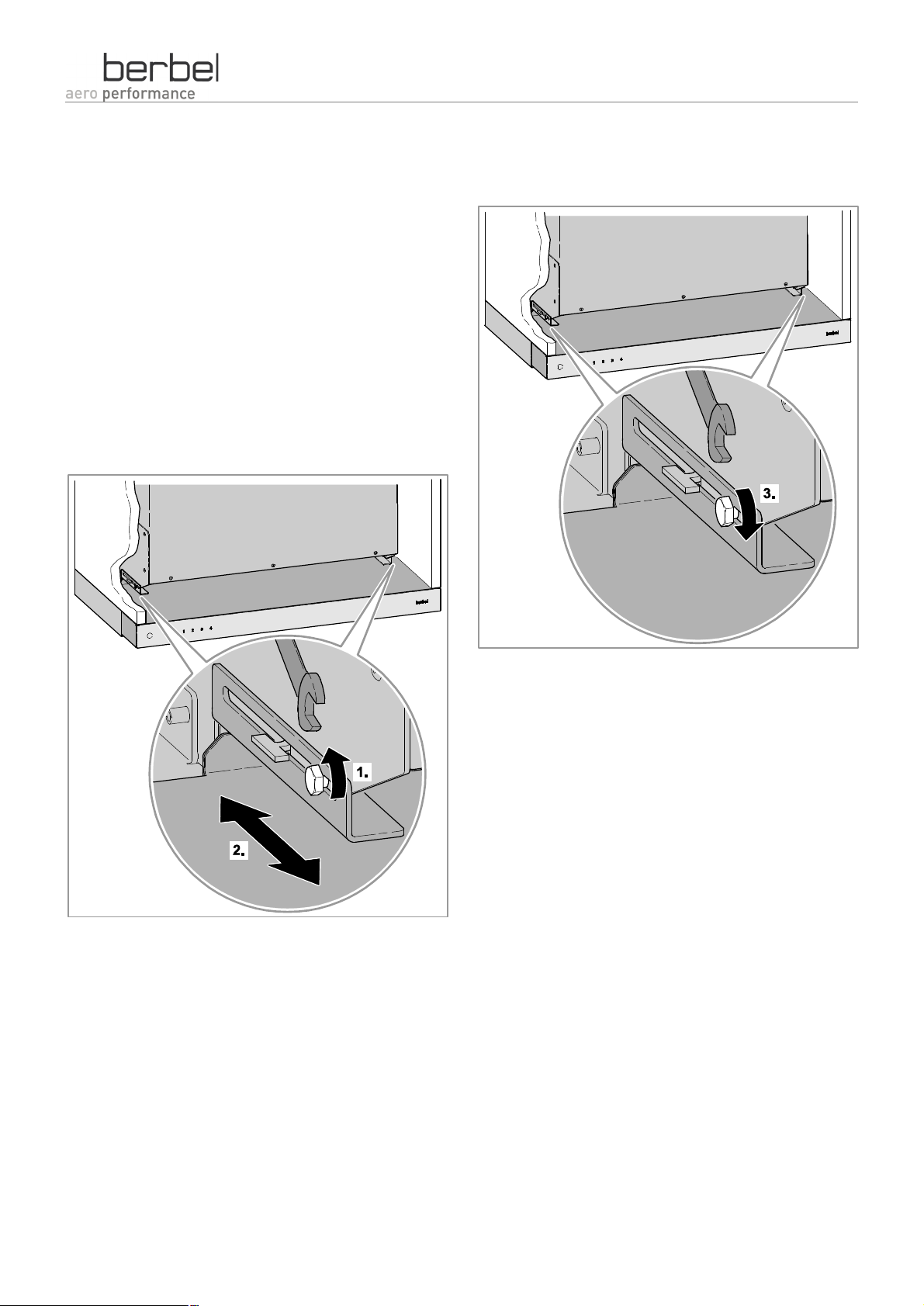

Anschlag für die Tiefeneinstellung einstellen ...........................................................................................................51

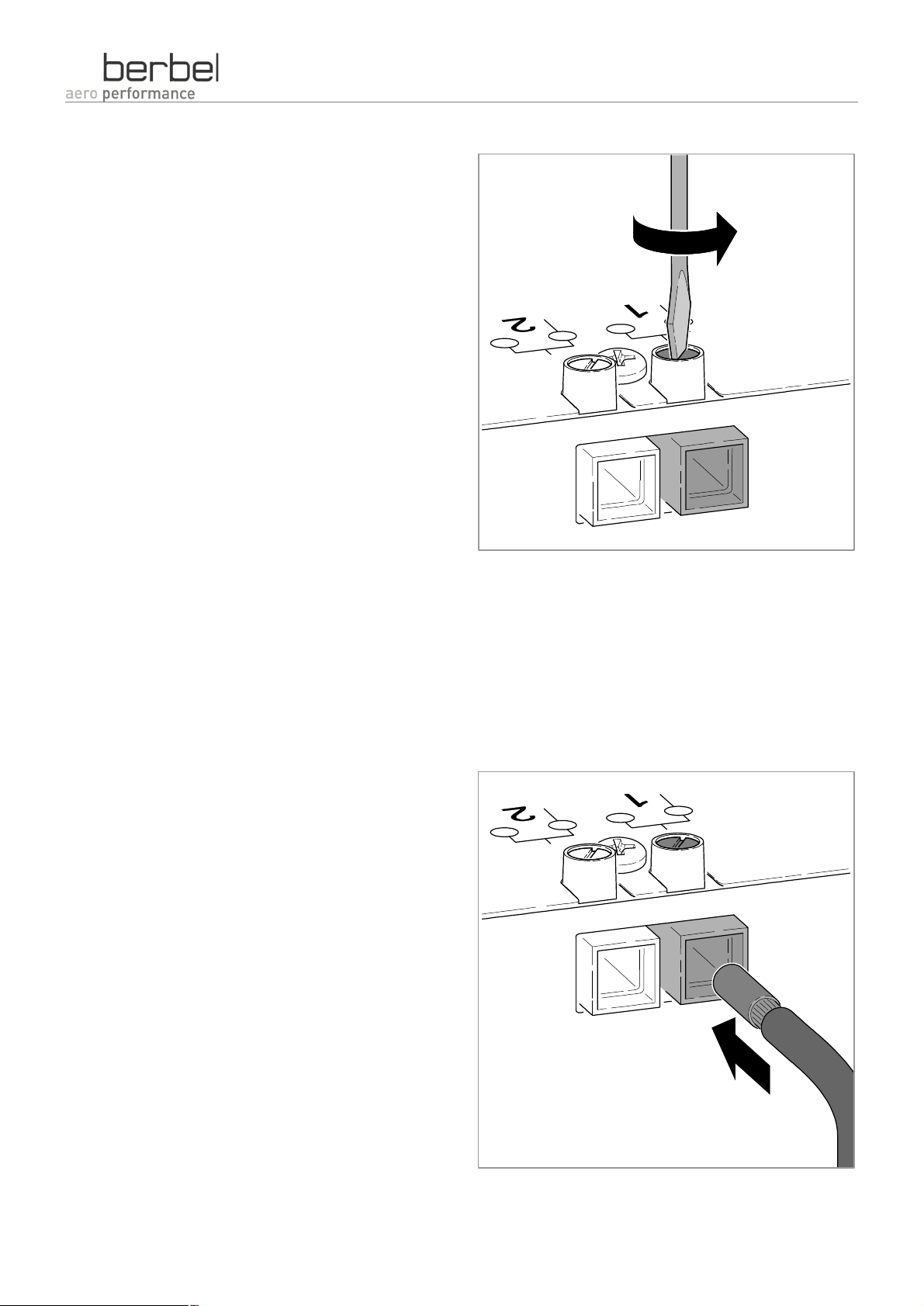

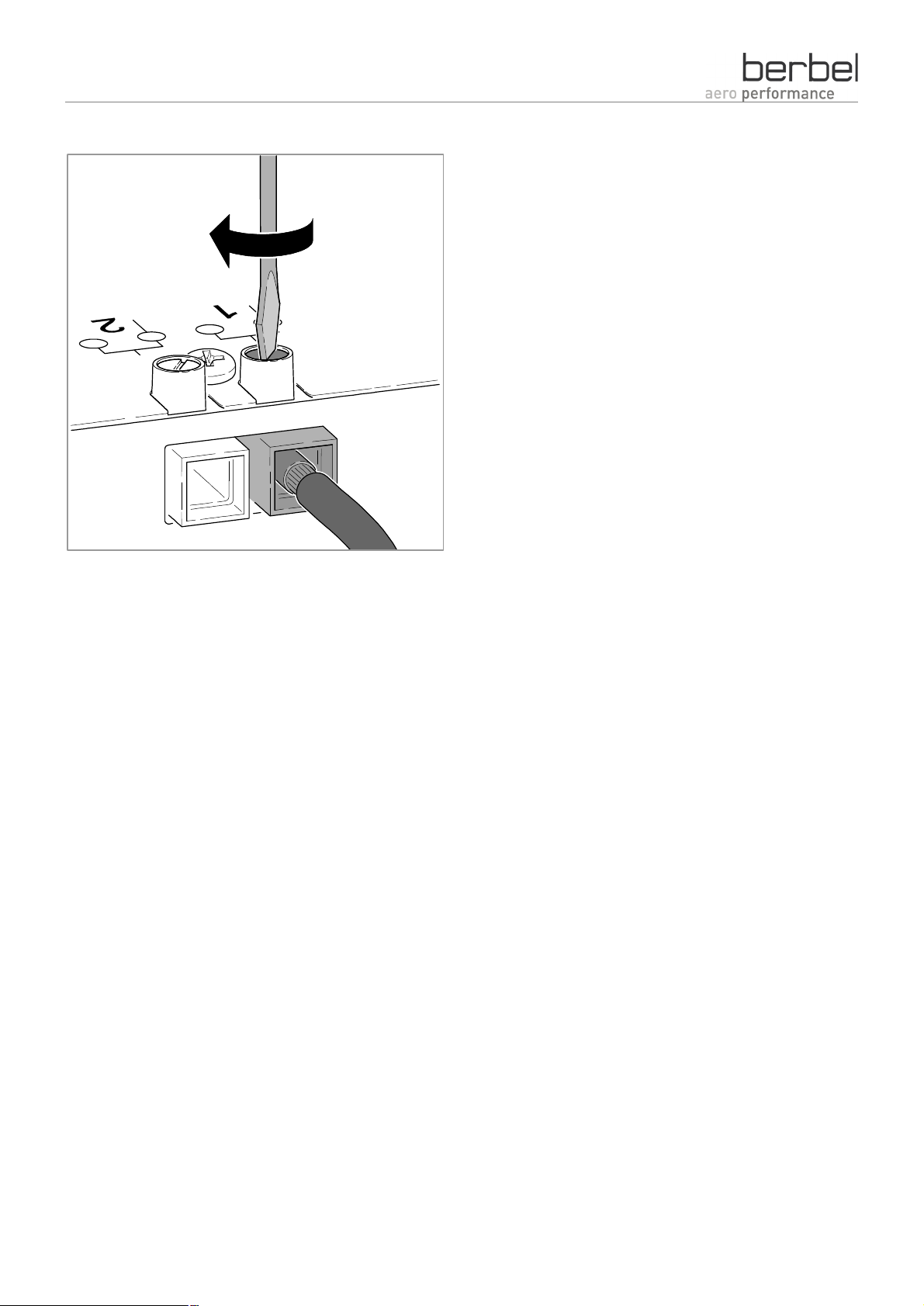

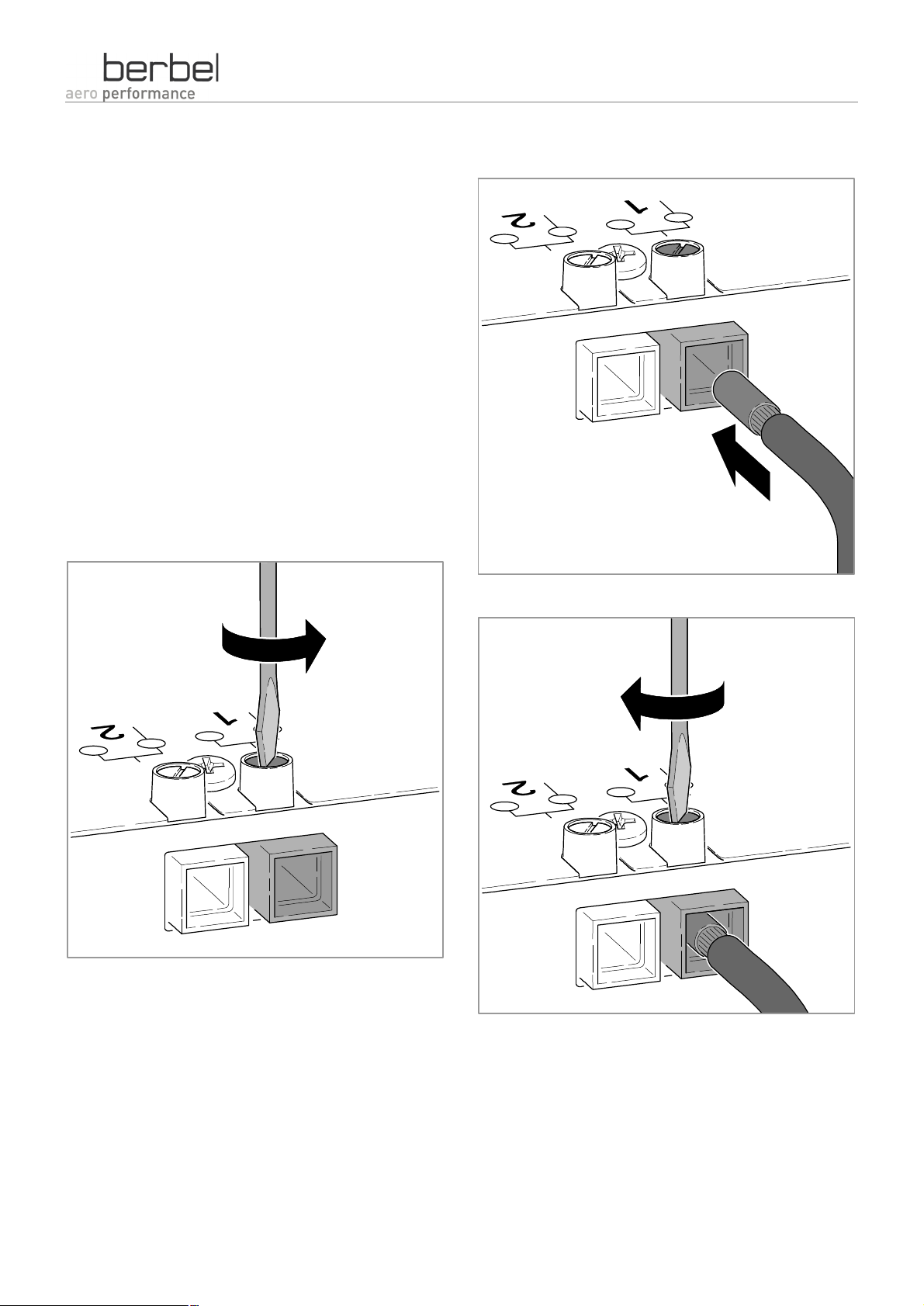

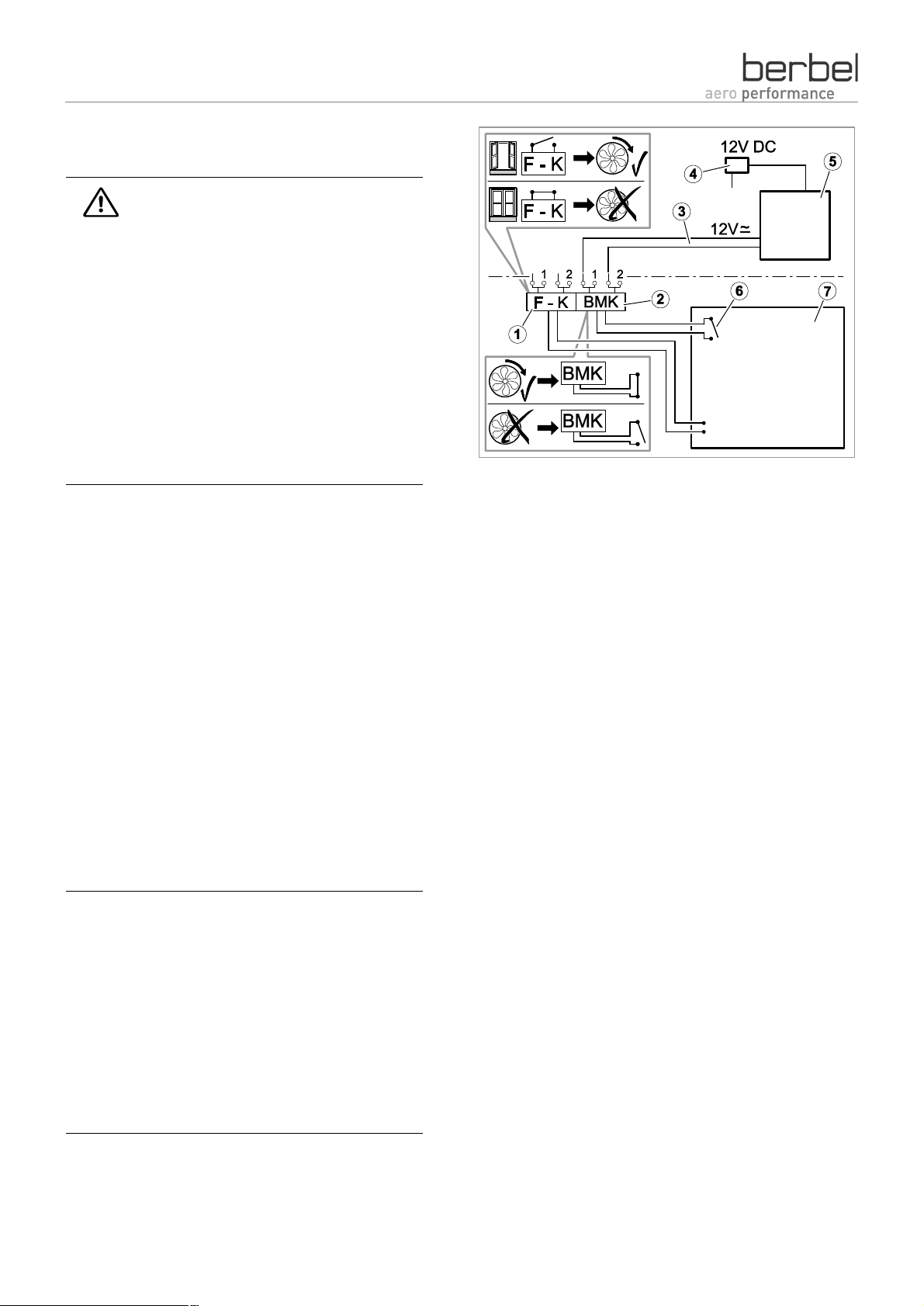

Anschlusskontakt für Mauerkasten, P4 Multi und Fensterkontaktschalter anschließen ..........................................52

Abluftanschluss herstellen........................................................................................................................................56

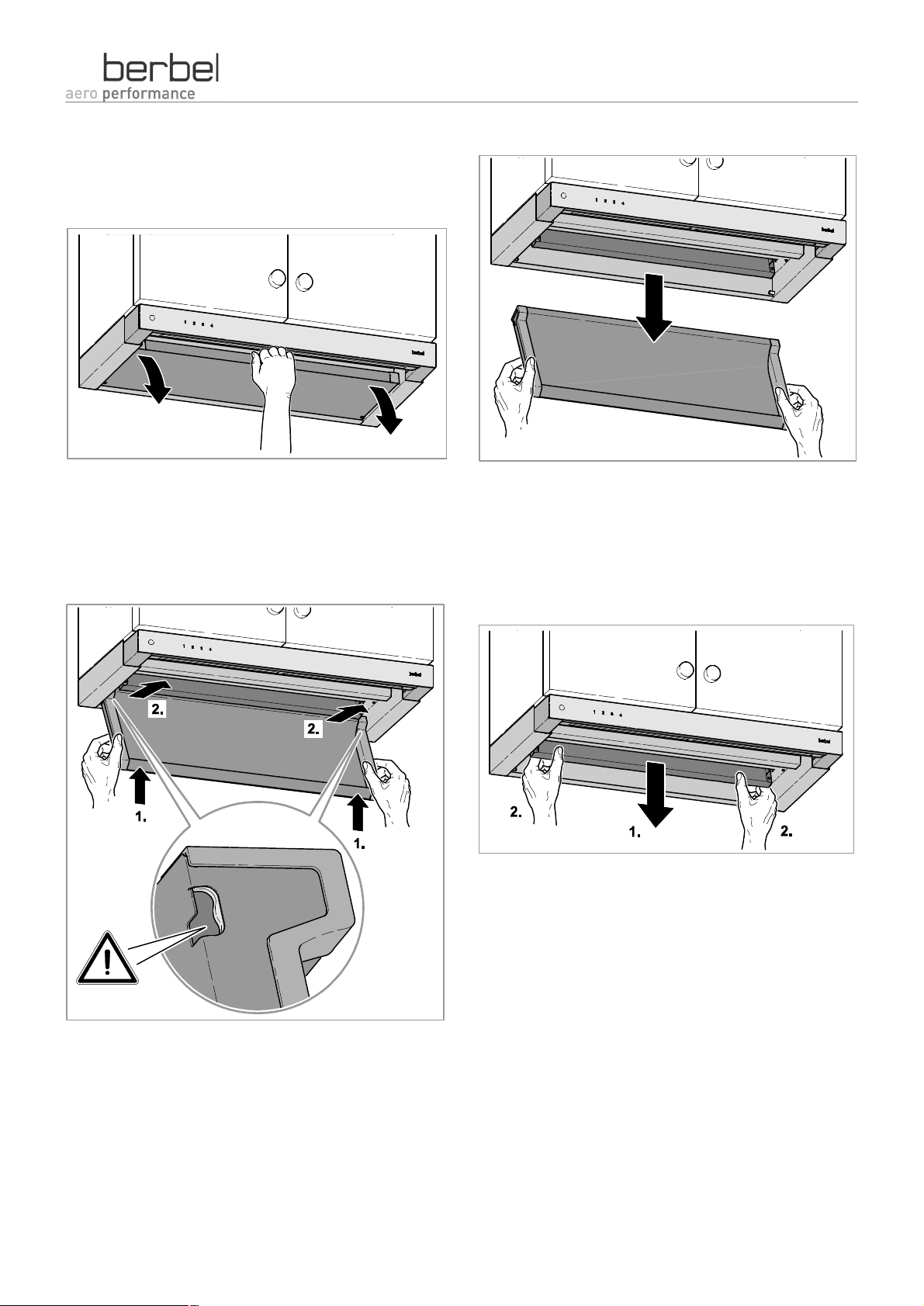

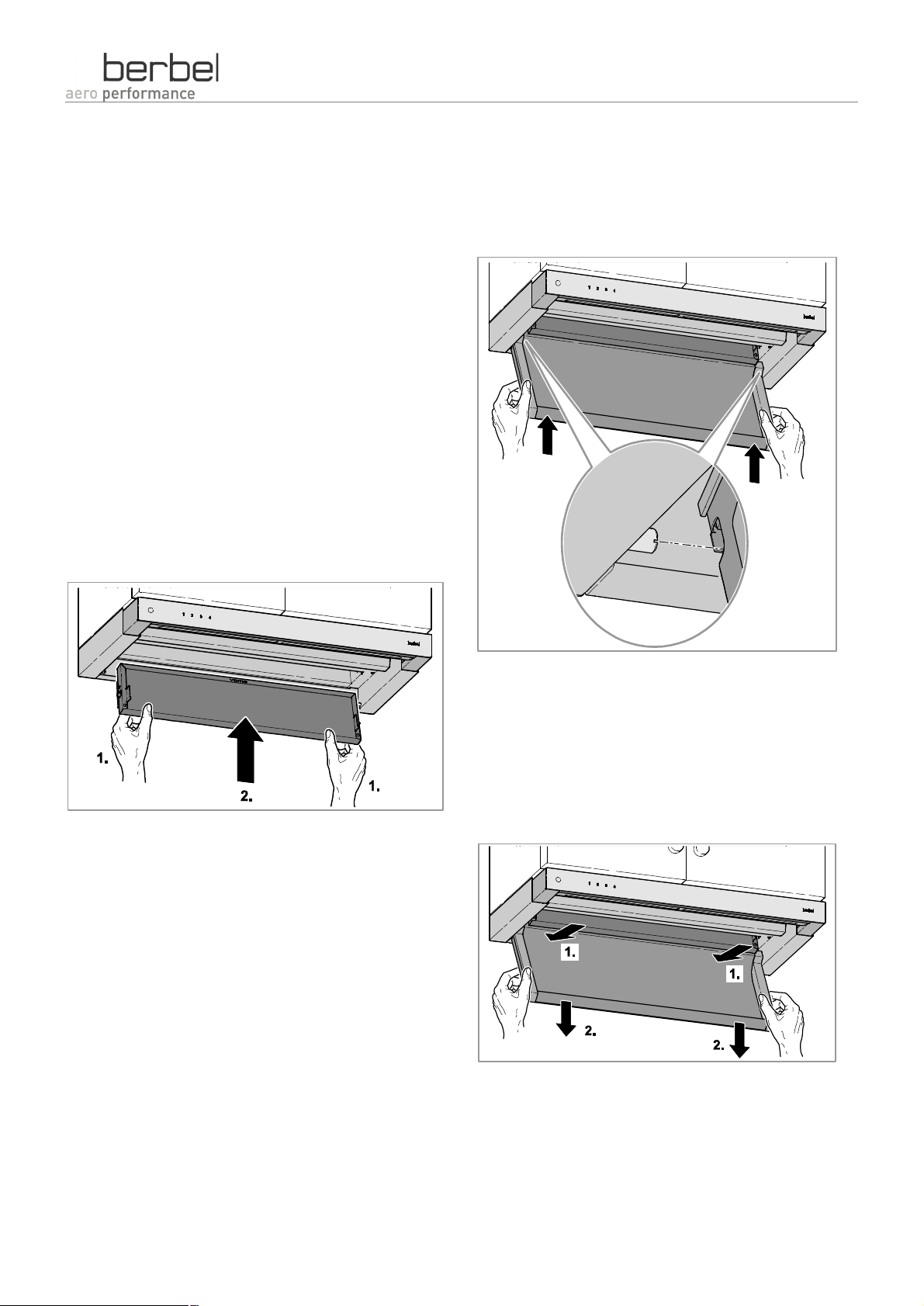

Übrige Teile einsetzen..............................................................................................................................................59

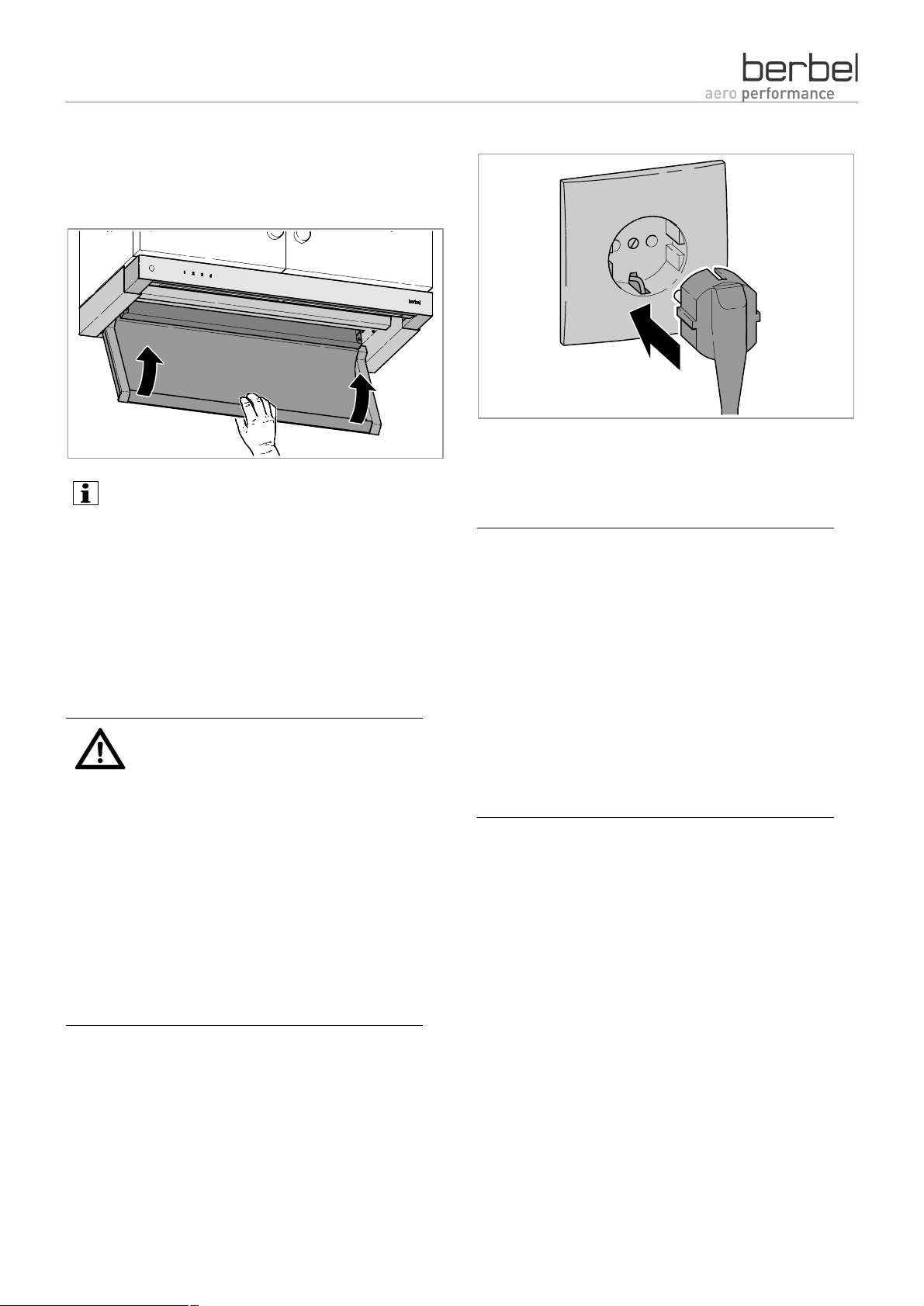

Stromversorgung anschließen..................................................................................................................................60

Erste Reinigung....................................................................................................................................................60

Oberflächen reinigen ................................................................................................................................................60

Bedienelement reinigen............................................................................................................................................60

Gerät demontieren................................................................................................................................................61

Entsorgen.............................................................................................................................................................62

Verpackung entsorgen..............................................................................................................................................62

Gerät entsorgen........................................................................................................................................................62

Technische Daten.................................................................................................................................................63

Typenschild...............................................................................................................................................................63

Einbauhaube BEH 60 GL.........................................................................................................................................63

Kontakt.................................................................................................................................................................64

Kundendienst des Herstellers kontaktieren..............................................................................................................64

Page 5

Sicherheit

Ø Lesen Sie dieses Kapitel sorgfältig durch, bevor Sie

das Gerät de- oder montieren, benutzen oder reinigen. Spezifische wichtige Sicherheitshinweise finden:

- Personen, die das Gerät de- oder montieren, im Kapitel „Sicherheitshinweise für den Monteur“.

- Personen, die das Gerät benutzen oder reinigen, im Kapitel „Sicherheitshinweise für den Benutzer“. Lesen Sie diese Kapitel sorgfältig durch, um Gefahren, Verletzungen und Schäden zu vermeiden.

Ø Befolgen Sie die Sicherheits- und Gefahrenhinweise

bei allen Tätigkeiten am Gerät.

Ø Sorgen Sie dafür, dass nur Personen das Gerät

benutzen, die den Inhalt dieser Anleitung zur Kenntnis genommen und verstanden haben. Kinder oder Personen mit verminderten psychischen, sensorischen und geistigen Fähigkeiten dürfen das Gerät keinesfalls selbstständig benutzen.

Ø Liefern Sie diese Anleitung mit, wenn Sie das Gerät

weitergeben.

Bestimmungsgemäßer Gebrauch

Mit dem Gerät können Sie Kochdünste beim Kochen im privaten Haushalt absaugen.

Sicherheitshinweise allgemein

Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch, falsche Montage oder falsche Bedienung verursacht werden. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Verbot eigenmächtiger Umbauten und Veränderungen

§ Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen am Gerät vor. Umbauten oder Veränderungen sind ohne die Zustimmung der berbel Ablufttechnik GmbH unzulässig.

§ Überbrücken oder umgehen Sie niemals die vorhandenen Schutzeinrichtungen am Gerät.

Gestaltungsmerkmale der Gefahrenhinweise

In dieser Anleitung finden Sie folgende Kategorien von Gefahrenhinweisen:

GEFAHR

Hinweise mit dem Wort GEFAHR warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führt.

Ø Verwenden Sie das Gerät nur in privaten Küchen.

Das Gerät ist ausschließlich für diese Zwecke bestimmt und darf nur dafür verwendet werden. Das Gerät darf nur in der Art und Weise benutzt werden, wie es in dieser Anleitung beschrieben ist.

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und kann zu Schäden führen.

Bei gleichzeitiger Verwendung des Gerätes im Abluftbetrieb und einer raumluftabhängigen Brennstelle (z. B. Kamin) im selben Luftverbund muss eine Sicherheitseinrichtung (z. B. der nach DIN 18841:2005-12 TÜV und nach DVGW–VP121 geprüfte Unterdruckwächter P4) installiert sein, die verhindert, dass Gase oder Abgase in den Raum (zurück-) gezogen werden.

WARNUNG

Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann.

Sicherheit 5

Page 6

Sicherheit

Gestaltungsmerkmale der Hinweise auf Sachoder Umweltschäden

§ Verwenden Sie das Gerät nur mit eingesetztem Capillar Trap und geschlossener Unterschale.

ACHTUNG

Diese Hinweise warnen vor einer Situation, die zu Sach- oder Umweltschäden führt.

Sicherheitshinweise allgemein

Ø Lesen Sie dieses Kapitel sorgfältig durch, bevor Sie

das Gerät de- oder montieren, benutzen oder reinigen.

Ø Befolgen Sie die Sicherheits- und Gefahrenhinweise

bei allen Tätigkeiten am Gerät.

Ø Sorgen Sie dafür, dass nur Personen das Gerät

Ø Liefern Sie diese Anleitung mit, wenn Sie das Gerät

weitergeben.

Grundlegende Sicherheitshinweise

In diesem Abschnitt finden Sie grundlegende Sicherheitshinweise für den Umgang mit dem Gerät. Zusätzliche Sicherheitshinweise, die bestimmte Handlungen und Abläufe betreffen, finden Sie in den jeweiligen Kapiteln.

§ Befolgen Sie alle Sicherheits- und Gefahrenhinweise in dieser Anleitung.

§ Prüfen Sie das Gerät und alle Teile auf sichtbare Schäden. Kontaktieren Sie bei Schäden Ihren Fachhändler oder den berbel-Kundendienst. Sie dürfen das Gerät nur in einwandfreiem Zustand benutzen.

§ Überlassen Sie Reparatur- und Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

§ Verwenden Sie das Gerät nur in privaten Küchen.

§ Stellen Sie sicher, dass sich Kinder nicht

unbeaufsichtigt in der Nähe des Gerätes aufhalten bzw. mit dem Gerät spielen.

Sicherheitshinweise für den Benutzer

Lesen Sie dieses Kapitel sorgfältig durch, bevor Sie das Gerät benutzen oder reinigen.

Ø Befolgen Sie die Gefahrenhinweise bei allen

Tätigkeiten am Gerät.

Gefahren durch elektrischen Stromschlag vermeiden

§ Betreiben Sie das Gerät nicht mit einem beschädigten Elektro-Anschlusskabel.

§ Der Netzstecker muss frei zugänglich sein, damit Sie das Gerät im Notfall einfach und schnell vom Stromnetz trennen können. Falls der Netzstecker nach dem Einbau nicht frei zugänglich ist, muss installationsseitig eine allpolige Trennvorrichtung mit mindestens 3 mm Kontaktöffnung vorhanden sein.

§ Trennen Sie bei Betriebsstörungen das Gerät sofort von der Stromquelle. Lassen Sie das Gerät nur durch geschultes Fachpersonal reparieren.

§ Knicken oder quetschen Sie das Netzkabel nicht.

§ Verwenden Sie das Gerät nur, wenn es

entsprechend der technischen Daten angeschlossen und abgesichert ist.

§ Öffnen Sie niemals das Lüftergehäuse des Gerätes.

§ Halten Sie das Gerät trocken.

§ Vermeiden Sie, dass das Gerät Tropf- oder

Spritzwasser oder anderen Flüssigkeiten ausgesetzt wird.

§ Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Falls dennoch Flüssigkeit eindringt:

- Unterbrechen Sie sofort die Stromzufuhr, indem Sie z. B. die Sicherung entfernen.

- Stellen Sie sicher, dass die Stromzufuhr des Gerätes nicht versehentlich wiederhergestellt wird. Stellen Sie z. B. jemanden ab, der das

6 Sicherheit

Page 7

Benutzer

Einschalten der Sicherung verhindert.

- Lassen Sie das Gerät trocknen.

- Lassen Sie das Gerät durch geschultes Fachpersonal prüfen und reparieren, bevor Sie das Gerät erneut verwenden.

Sicherheitshinweise für den

Bei Betrieb über einem Gasherd oder Gasmulde:

§ Stellen Sie sicher, dass die Gasflamme kurz gehalten wird. Offene Flammen dürfen den Rand des Topfbodens niemals überragen.

Bei Umluftbetrieb:

Explosionsgefahr vermeiden

§ Betreiben Sie das Gerät nicht in explosionsgefährdeter Umgebung.

Verletzungsgefahren vermeiden

§ Um der Sturzgefahr vorzubeugen, verwenden Sie eine standfeste Stehleiter für alle Arbeiten am Gerät, wie z. B. das Wechseln des Filters und das Reinigen des Gerätes.

§ Um Verletzungsgefahren durch herunterfallende Teile vorzubeugen, stellen Sie keine Gegenstände auf das Gerät.

Umweltschäden vermeiden

§ Entsorgen Sie das Gerät und dessen Zubehör entsprechend der gesetzlichen Bestimmungen.

Brandgefahr vermeiden

§ Betreiben Sie das Gerät nicht bei Brand oder akuter Brandgefahr (z. B. Gasgeruch) im Haushalt.

§ Stellen Sie sicher, dass das Kochfeld abgekühlt ist, bevor Sie das Kochfeld abdecken.

§ Ein abgedeckter oder geschlossener Lüftungsausgang kann Brandgefahren verursachen. Legen Sie keine Gegenstände, wie z. B. Decken oder Teller, auf oder vor die Lüftungsschlitze des Gerätes. Ausströmende Luft bei Umluftgeräten muss ungehindert durch die Lüftungsschlitze zurück in die Küche entweichen können.

§ Im Bereich der Lüftungsschlitze des Gerätes dürfen keine Gegenstände montiert werden, die den Luftstrom behindern können. Stellen Sie sicher, dass die ausströmende Luft ungehindert in die Küche strömen kann.

Betrieb über einer Feuerstätte für feste Brennstoffe: Über einer Feuerstätte für feste Brennstoffe (z. B.

Kohleofen) ist der Betrieb des Gerätes nur zulässig, wenn:

§ die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat. Andernfalls besteht z. B. erhöhte Brandgefahr durch Funkenflug.

§ die gesetzlichen und landesspezifischen Vorschriften eingehalten werden.

Erstickungsgefahr vermeiden

Ein verschmutztes Gerät kann Brandgefahren verursachen.

§ Halten Sie das Gerät in einwandfreiem Zustand und überprüfen Sie es regelmäßig.

§ Entfernen Sie regelmäßig vorhandene Fettreste. Fettreste stellen eine Brandgefahr dar.

Überhitztes Öl und offenes Feuer kann Brandgefahren verursachen.

§ Flambieren Sie nicht unter dem Gerät. Offenes Feuer kann z. B. benachbarte Schränke beschädigen.

§ Frittieren Sie niemals unbeaufsichtigt unter dem Gerät. Überhitztes Öl kann sich entzünden.

Bei gleichzeitiger Verwendung des Gerätes im Abluftbetrieb und einer raumluftabhängigen, offenen Brennstelle im selben Luftverbund können Gase oder Abgase in den Raum (zurück-) gezogen werden.

§ Stellen Sie eine ausreichende Frischluftzufuhr in der Wohnung sicher.

§ Stellen Sie sicher, dass Sicherheitseinrichtungen gemäß den Bestimmungen Ihres Landes funktionsfähig installiert sind (z. B. der nach DIN 18841:2005-12 TÜV- und nach DVGW–VP121 geprüfte Unterdruckwächter P4).

Sicherheit 7

Page 8

Sicherheit

§ Stellen Sie sicher, dass alle zum Betrieb erforderlichen Genehmigungen Ihres Landes vorhanden sind (z. B. die des Schornsteinfegermeisters).

§ Stellen Sie sicher, dass alle Normen und Richtlinien zum Betrieb des Gerätes Ihres Landes erfüllt werden.

§ Lassen Sie Kinder nicht mit Folie oder anderen Teilen der Verpackung spielen.

§ Bewahren Sie Folie oder andere Teile der Verpackung für Kinder unzugänglich auf.

Gefahren durch elektrischen Stromschlag vermeiden

§ Lassen Sie Arbeiten an der Spannungsversorgung nur von einer qualifizierten, ausgebildeten ElektroFachkraft ausführen. Die Elektro-Fachkraft muss mindestens über folgende Kenntnisse und Fähigkeiten verfügen:

§ Grundlagen der Elektrotechnik.

§ Kenntnis der landesspezifischen Bestimmungen

und Normen (in Deutschland z. B. DIN 57100/VDE 0100, Teil 701).

§ Kenntnis der einschlägigen

Sicherheitsbestimmungen.

Sicherheitshinweise für den Monteur

In diesem Abschnitt finden Sie Sicherheitshinweise für die Montage des Gerätes. Zusätzliche Sicherheitshinweise, die bestimmte Handlungen und Abläufe betreffen, finden Sie in den jeweiligen Kapiteln.

Ø Lesen Sie dieses Kapitel sorgfältig durch, bevor Sie

das Gerät montieren.

Ø Befolgen Sie alle Sicherheits- und Gefahrenhinweise

bei allen Tätigkeiten am Gerät.

Ø Montieren Sie das Gerät nur in privaten Küchen.

Ø Stellen Sie sicher, dass das Anschlusskabel während

der Montage spannungslos ist.

Ø Prüfen Sie das Gerät und alle Teile auf sichtbare

Schäden. Kontaktieren Sie bei Schäden Ihren Fachhändler oder den berbel-Kundendienst. Sie dürfen das Gerät nur in einwandfreiem Zustand montieren.

Ø Montieren Sie das Gerät mit den mitgelieferten

Halterungen ausschließlich an tragfähigen Gebäudeteilen (Massivbau).

Ø Verwenden Sie bei anderen Befestigungen

entsprechend geeignete Befestigungstechniken. Im Zweifelsfall erkundigen Sie sich beim Fachhandel. Andernfalls gefährden Sie sich und andere.

Ø Überlassen Sie Reparaturarbeiten stets

qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

§ Kenntnis der einschlägigen, gesetzlichen

Bestimmungen für Gasinstallationen (in Deutschland z. B. die technischen Regeln für Gas-Installationen TRGI).

§ Montieren Sie das Gerät nur, wenn es entsprechend der technischen Daten angeschlossen und abgesichert ist.

§ Knicken oder quetschen Sie das Elektro- Anschlusskabel nicht.

§ Betreiben Sie das Gerät nicht mit einem beschädigten Elektro-Anschlusskabel.

§ Trennen Sie bei Betriebsstörungen das Gerät sofort von der Stromquelle.

§ Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa 2 bis 3 Stunden, bevor Sie das Gerät in Betrieb nehmen.

§ Vermeiden Sie, dass das Gerät Flüssigkeiten ausgesetzt wird.

§ Halten Sie das Gerät trocken.

8 Sicherheit

Page 9

Monteur

Explosionsgefahr vermeiden

Sicherheitshinweise für den

Erstickungsgefahr vermeiden

§ Montieren Sie das Gerät nicht in explosionsgefährdeter Umgebung.

Brandgefahr vermeiden

§ Stellen Sie sicher, dass das Kochfeld abgekühlt ist, bevor Sie das Kochfeld abdecken.

Bei Umluftbetrieb:

§ Ein abgedeckter oder geschlossener Lüftungsausgang kann Brandgefahren verursachen. Ausströmende Luft bei Umluftgeräten muss ungehindert durch die Lüftungsschlitze zurück in die Küche entweichen können.

§ Sie dürfen keine Gegenstände montieren, die den Luftstrom behindern können. Stellen Sie sicher, dass die ausströmende Luft ungehindert in die Küche strömen kann.

Über einer Feuerstätte für feste Brennstoffe (z. B. Kohleofen) ist die Montage des Gerätes nur zulässig, wenn:

§ die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat. Andernfalls besteht z. B. erhöhte Brandgefahr durch Funkenflug.

§ die gesetzlichen und landesspezifischen Vorschriften eingehalten werden.

Verletzungsgefahren vermeiden

§ Lassen Sie Kinder nicht mit Folie oder anderen Teilen der Verpackung spielen.

§ Bewahren Sie Folie oder andere Teile der Verpackung für Kinder unzugänglich auf.

§ Stellen Sie sicher, dass alle Normen und Richtlinien zum Betrieb des Gerätes Ihres Landes erfüllt werden.

Bei Abluftbetrieb: Bei gleichzeitiger Verwendung des Gerätes im

Abluftbetrieb und einer raumluftabhängigen, offenen Brennstelle im selben Luftverbund können Gase oder Abgase in den Raum (zurück-) gezogen werden.

§ Stellen Sie sicher, dass alle zum Betrieb erforderlichen Genehmigungen Ihres Landes vorhanden sind (z. B. die des Schornsteinfegermeisters).

§ Stellen Sie sicher, dass alle Normen und Richtlinien zum Betrieb des Gerätes Ihres Landes erfüllt werden.

§ Stellen Sie eine ausreichende Frischluftzufuhr in der Wohnung sicher.

§ Um der Sturzgefahr vorzubeugen, verwenden Sie eine standfeste Stehleiter für alle Arbeiten am

Einsturzgefahr verhindern

Bei Abluftbetrieb:

Gerät, wie z. B. das Wechseln des Filters, die Montage und das Reinigen des Gerätes.

§ Der erforderliche Wanddurchbruch muss von einem Fachbetrieb hergestellt werden. Wanddurchbrüche

§ Um Verletzungsgefahren durch herunterfallende Teile vorzubeugen, verwenden Sie geeignetes Befestigungsmaterial.

§ Um Schnittverletzungen durch Glasbruch vorzubeugen, verwenden Sie geeignete Schutzhandschuhe.

beeinflussen die Gebäudestatik. Unsachgemäß hergestellte Wanddurchbrüche können zum Einsturz des Gebäudes führen.

Sicherheit 9

Page 10

Gebrauchsanleitung

Funktionsweisen der möglichen Betriebsarten.

Gebrauchsanleitung

Beschreibung für den Benutzer

Die folgenden Abbildungen zeigen die

Die verwendeten Geräte werden symbolisch dargestellt. Die Abbildungen dienen als Hilfestellung. Die dargestellten Geräteformen können von Ihrem Gerät abweichen.

Mit dem Gerät können Sie Kochdünste absaugen und reinigen. Die Reinigung der angesaugten Raumluft erfolgt in mehreren Reinigungsstufen. Die Schmutzpartikel wie z. B. die Fett- und Ölpartikel werden an der Oberschale und der Unterschale gesammelt.

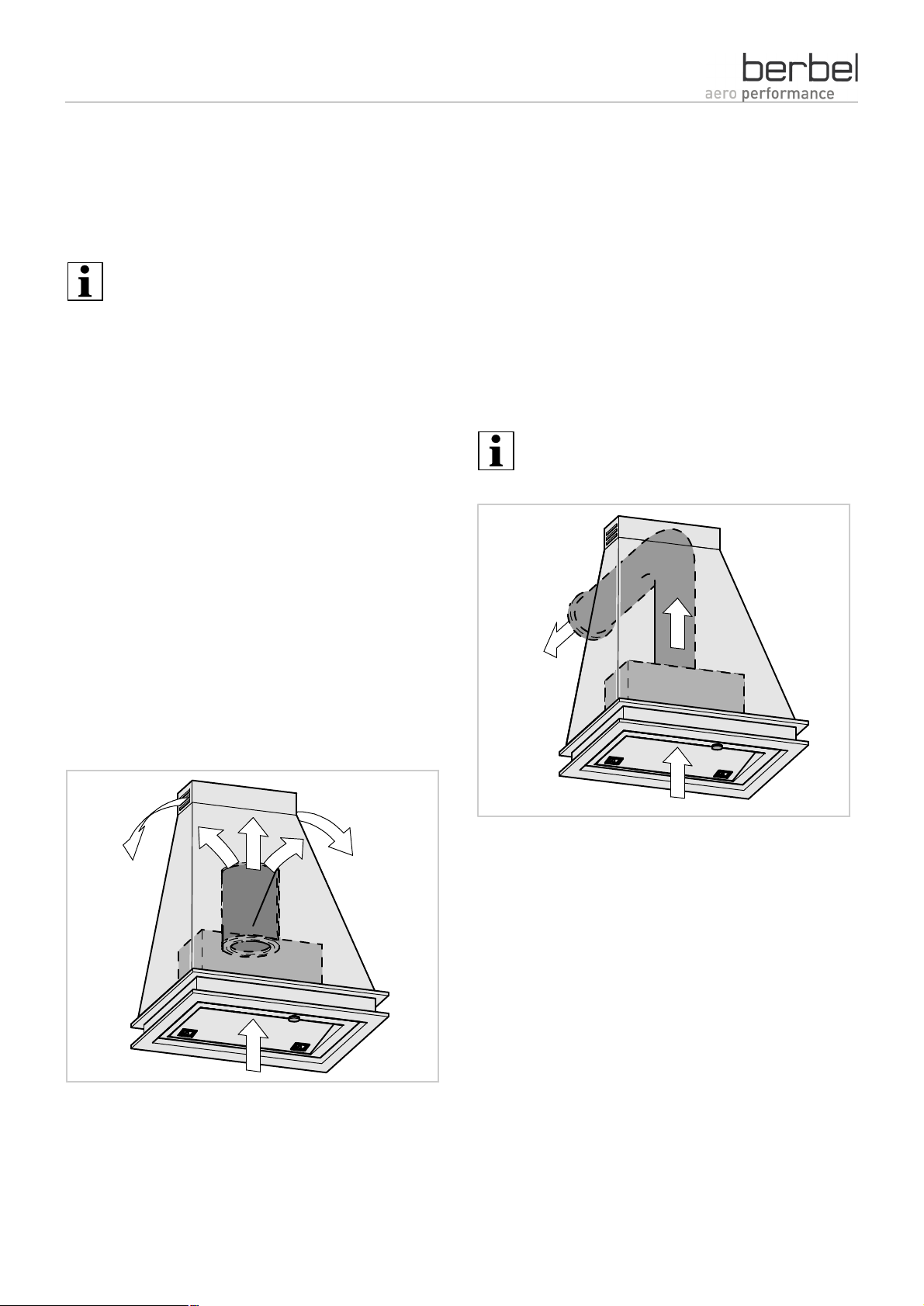

Mögliche Betriebsarten

Das Gerät kann in verschiedenen Betriebsarten arbeiten:

§ Umluftbetrieb

§ Abluftbetrieb

§ Hybridbetrieb

Die einzelnen Betriebsarten werden in den nächsten Abschnitten beschrieben.

Abluftbetrieb

Umluftbetrieb

Die Filter-Füllung muss bei Umluftbetrieb regelmäßig erneuert werden.

Das Gerät saugt Raumluft an und filtert Schmutzpartikel aus der Luft. Bei Umluftbetrieb ist die Benutzung der Nachlaufzeit erforderlich, damit der Filter seine maximale Lebensdauer erreicht. Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt.

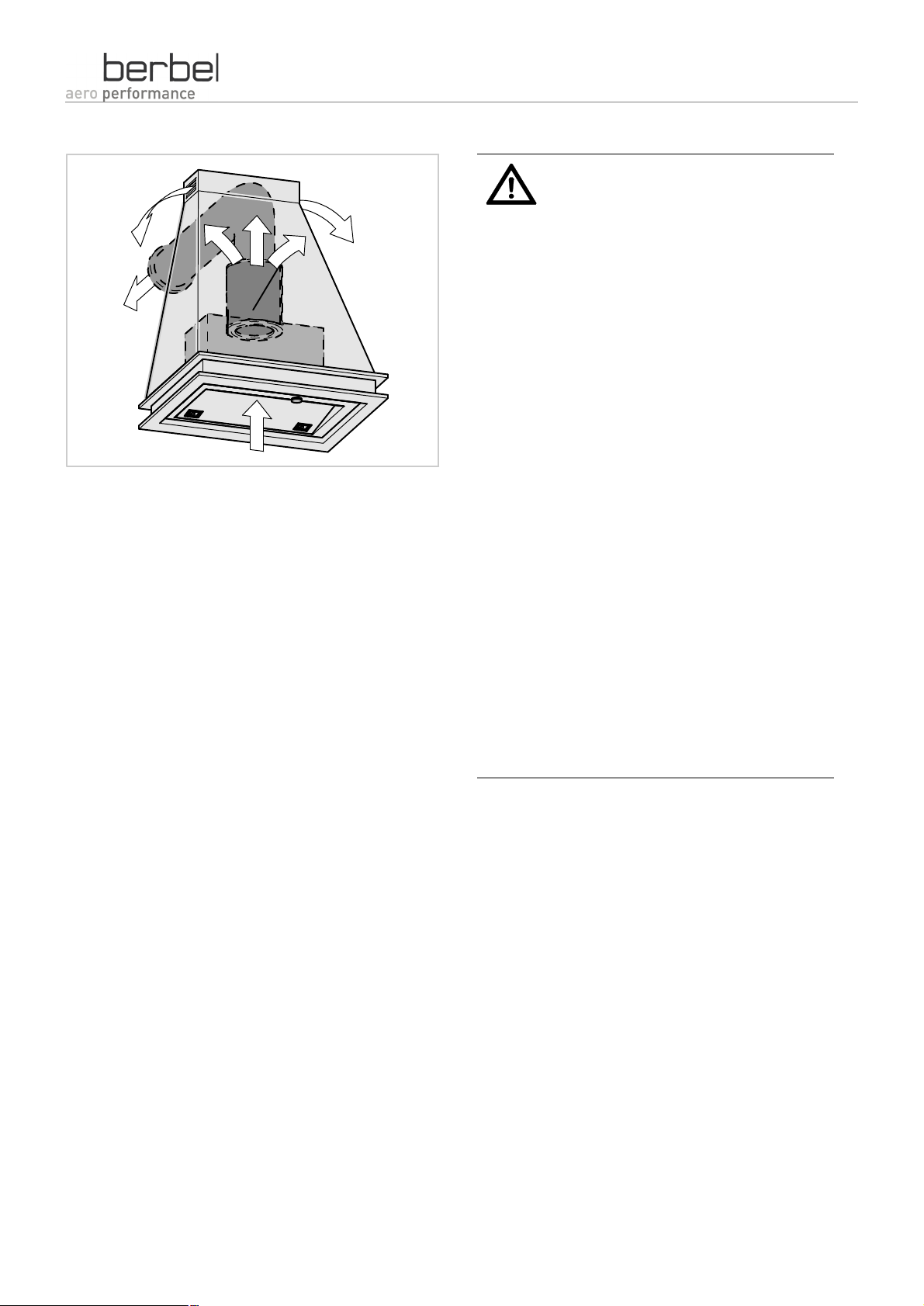

Hybridbetrieb

Die Filter-Füllung muss bei Hybridbetrieb regelmäßig erneuert werden.

Das Gerät saugt Raumluft an und filtert Schmutzpartikel aus der Luft. Die gereinigte Raumluft wird ins Freie geleitet.

10 Gebrauchsanleitung

Das Gerät saugt Raumluft an und filtert Schmutzpartikel aus der Luft. Ein Teil der gereinigten Raumluft wird ins Freie geleitet. Der restliche Teil der angesaugten Raumluft wird durch das Hybridfilter zurück in den Raum geleitet. Das Hybridfilter neutralisiert vorhandene Geruchsanteile.

Page 11

Benutzer



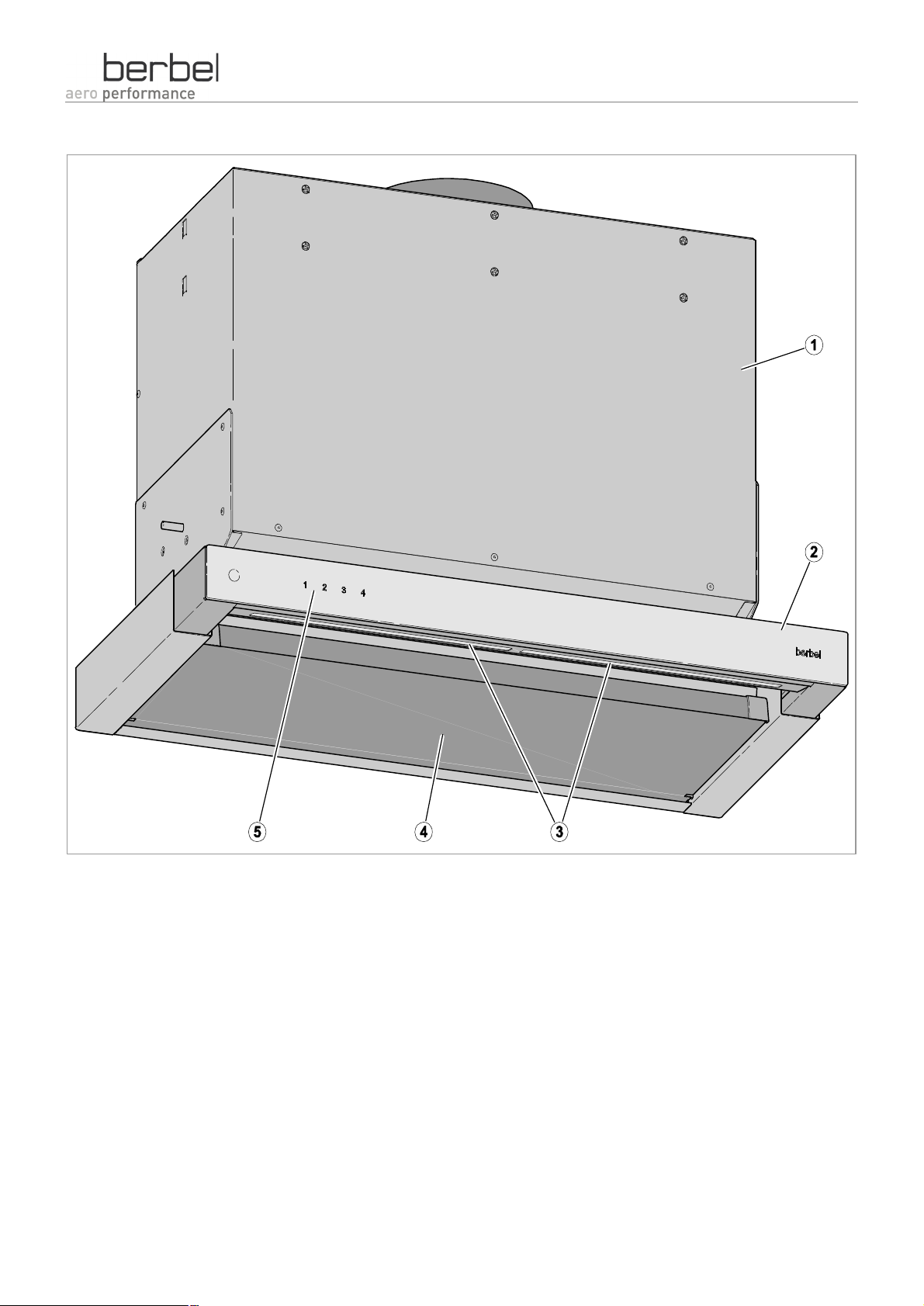

Geräteansicht mit geschlossener Unterschale

Beschreibung für den



Einbauhaube BEH 60 GL  Unterschale



Auszug  Frontblende mit EcoSwitch-Bedienfeld



Beleuchtung

Gebrauchsanleitung 11

Page 12

Beschreibung für den Benutzer



Geräteansicht mit geöffneter Unterschale



Einbauhaube BEH 60 GL  Capillar Trap



Oberschale  Unterschale

 

12 Gebrauchsanleitung

Frontblende mit EcoSwitch-Bedienfeld

Page 13



Bedienen

WARNUNG

Erstickungsgefahr durch Sauerstoffmangel beim Betrieb des Gerätes.

Ø Stellen Sie eine ausreichende

Frischluftzufuhr in der Wohnung sicher.

Ø Stellen Sie sicher, dass das Gerät

zum gefahrlosen Betrieb an einen Fensterkontaktschalter angeschlossen ist.

Ø Stellen Sie sicher, dass die

länderspezifischen, gesetzlich vorgeschriebenen Bestimmungen (in Deutschland z. B. die Anforderungen der Feuerungsverordnung (FeuV) Ihres Bundeslandes) eingehalten werden.

Die Funktionen des Gerätes werden mit dem Bedienfeld in der Mitte der Frontblende gesteuert. Dieses Gerät ist mit einem EcoSwitch-Bedienfeld ausgestattet. Die Symbole der ausführbaren Funktionen sind schwach beleuchtet. Berühren Sie das Bedienfeld leicht mit dem Finger um die gewünschte Funktion auszuführen. Die Symbole der aktiven Funktionen sind hell beleuchtet.

Das EcoSwitch-Bedienfeld benötigt nach dem Einschalten der Netzspannung eine kurze Zeit um sich an die Umgebungsbedingungen anzupassen. Während dieser Zeit sind keine Eingaben möglich.

Ø Warten Sie cirka 10 Sekunden nach dem

Einschalten der Netzspannung.

Wenn nach mehrmaligem Berühren eines Tastfeldes die entsprechende Funktion nicht ausgeführt wird:

Ø Reinigen Sie das Bedienelement.

Bedienen

Ø Um die gewünschte Funktion zu schalten, berühren

Sie die entsprechenden Tastfelder mit Ihrem Finger.

Funktionen der Tastfelder im Normalbetrieb:



Tastfeld (Multifunktion) für:

- Gerät EIN/AUS

- Manuelle Nachlauffunktion EIN/AUS

- Konfigurationsmodus EIN/AUS



Tastfeld: Umluftbetrieb EIN/AUS

Zustand der Kontrollanzeige:

- hell beleuchtet = Umluftbetrieb eingeschaltet

- schwach beleuchtet = Abluftbetrieb eingeschaltet

- blinkend = Umluftfilter/-Füllung wechseln



Tastfeld: Kochfeld-Beleuchtung EIN/AUS



Optional: Tastfeld: Effektbeleuchtung EIN/AUS



Tastfeld für die Leistungsstufe 1



Tastfeld für die Leistungsstufe 2



Tastfeld für die Leistungsstufe 3



Tastfeld für die Leistungsstufe 4

Funktionen der Tastfelder im Konfigurationsmodus:



Konfigurationsmodus EIN/AUS



Effektbeleuchtung aktivieren (optionale Funktion)



„Abluft/Umluftbetrieb“ aktivieren



blinkende Anzeige „Umluftfilter/-Füllung“ zurücksetzen und Timer EIN/AUS



Ø Unterbrechen Sie kurzzeitig die Netzspannung.

Gebrauchsanleitung 13

Nachlaufautomatik EIN/AUS

Page 14

Bedienen

Die Kreisnummern in den nachfolgenden Beschreibungen beziehen sich auf die vorstehende Abbildung. Beispiel: „Tastfeld “ bezeichnet das Tastfeld für die Funktion „Kochfeld-Beleuchtung EIN/AUS“.

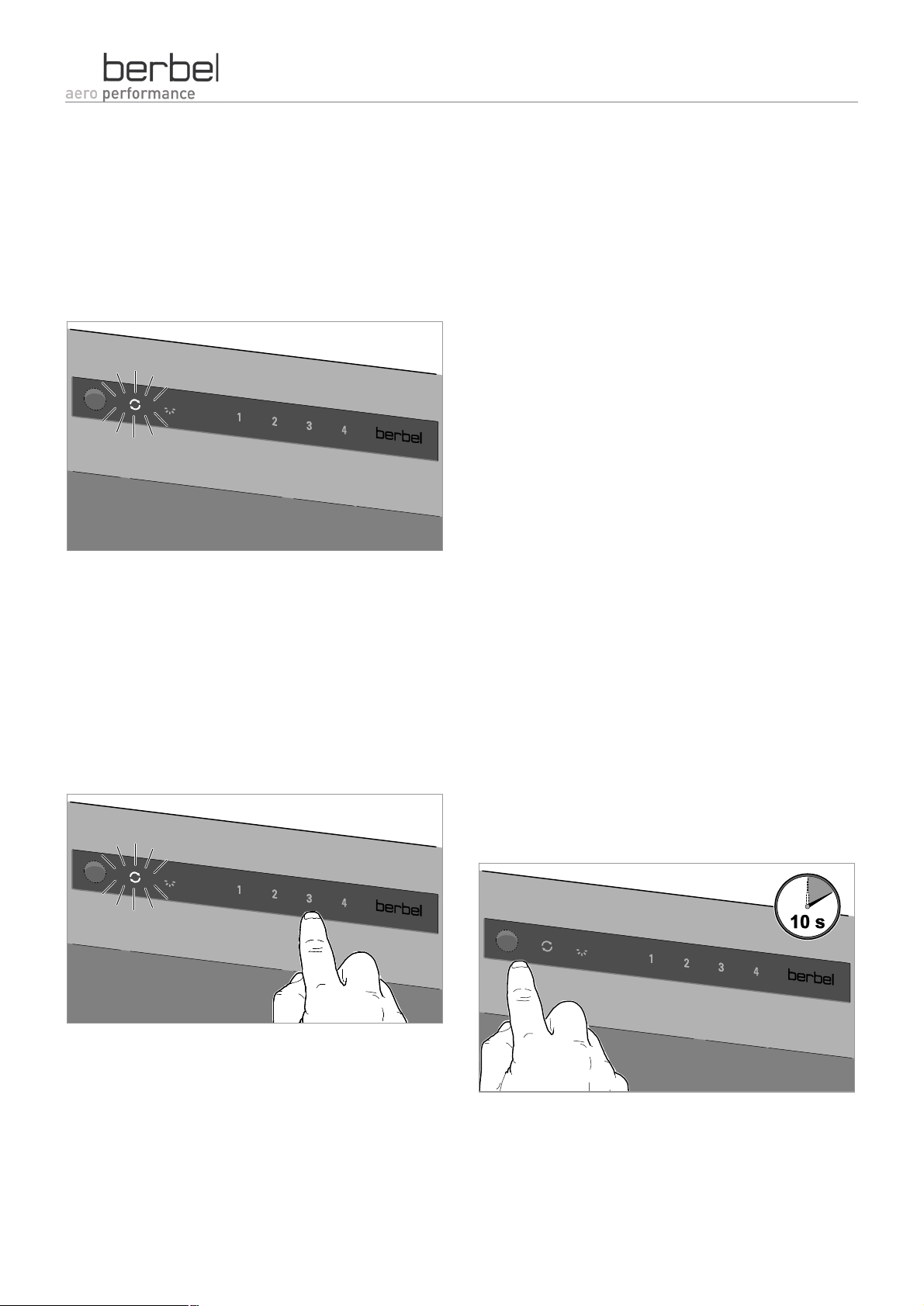

Gerät einschalten

Sie müssen das Gerät am Tastfeld „EIN/AUS“ einschalten, bevor Sie die Lüftungsfunktion und alle anderen Funktionen (z. B. die Beleuchtung) des Gerätes nutzen können.

Nach 6 Stunden Dauerbetrieb ohne Bedienung schaltet das Gerät automatisch ab. Ø Schalten Sie bei Bedarf das Gerät wieder

ein.

Das Gerät ist ausgeschaltet.

Um das Gerät einzuschalten, gehen Sie wie folgt vor: Ø Berühren Sie kurz das Tastfeld „EIN/AUS“.

Alle Bediensymbole leuchten schwach.

Das Gerät ist einsatzbereit.

14 Gebrauchsanleitung

Page 15

Gerät ausschalten

Bei ausgeschalteter automatischer Nachlauffunktion:

Sie schalten das Gerät am Tastfeld „EIN/AUS“ aus. Aktive Lüftungsfunktionen und die Beleuchtung der Bediensymbole werden ausgeschaltet.

Ø Berühren Sie innerhalb von 2 Sekunden das

Tastfeld „EIN/AUS“ erneut, wird die Nachlauffunktion eingeschaltet. (siehe Abschnitt „Nachlauffunktion ein- und ausschalten“)

Die Kochfeld- und die Effektbeleuchtung verändern den aktuellen Zustand nicht. Die eingeschaltete Beleuchtung kann an dem entsprechenden Tastfeld abgeschaltet werden.

Wenn die automatische Nachlauffunktion eingeschaltet ist,

Bedienen

Das Gerät ist eingeschaltet, die Bediensymbole der aktivierten Funktionen leuchten schwach. Weitere Funktionen können eingeschaltet sein.

Um das Gerät auszuschalten, gehen Sie wie folgt vor:

Ø Berühren Sie kurz das Tastfeld „EIN/AUS“.

§ blinkt das Bediensymbol der zuletzt

gewählten Leistungsstufe, alle übrigen Bediensymbole werden abgeschaltet.

§ arbeitet das Gerät noch 10 Minuten in der zuletzt gewählten Leistungsstufe.

§ werden die Lüftungsfunktion und das blinkende Bediensymbol nach 10 Minuten automatisch abgeschaltet.

(siehe Abschnitt „Automatische Nachlauffunktion einschalten“)

Die Lüftungsfunktionen und die Bediensymbole werden ausgeschaltet.

Das Gerät ist ausgeschaltet.

Gebrauchsanleitung 15

Page 16

Bedienen

Eigengeruch entwickelt und seine maximale

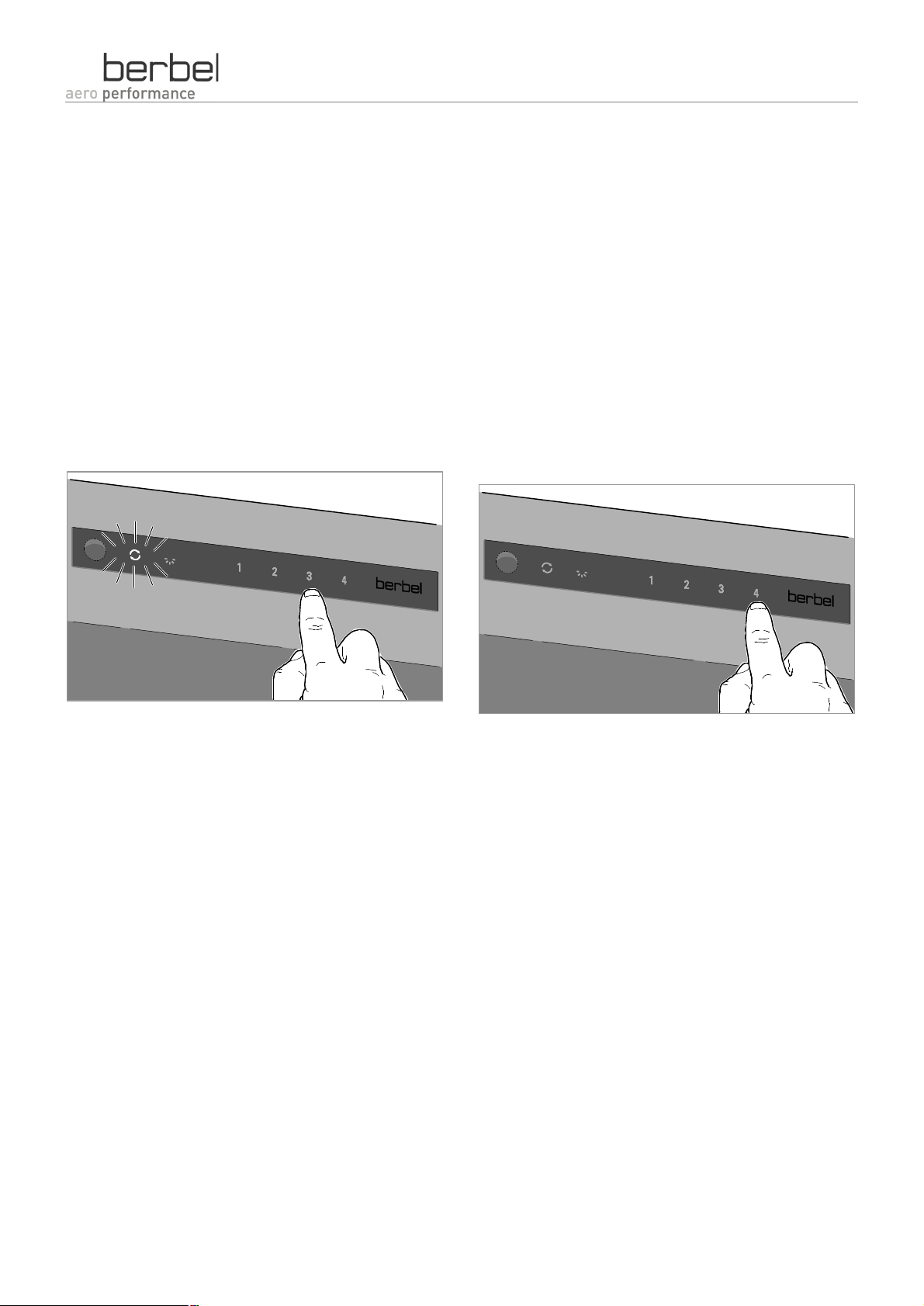

Lüftungsfunktion einschalten

WARNUNG

Explosions- und Brandgefahr durch Gas oder explosionsfähige bzw. brennbare Gasgemische in der Küche beim Betrieb elektrischer Geräte.

Bei Gasgeruch und Verdacht auf brennbare Gase:

Ø Nehmen Sie keine elektrischen

Geräte in Betrieb.

Ø Stellen Sie eine ausreichende

Frischluftzufuhr in der Wohnung sicher.

Ø Verlassen Sie das Gebäude.

Ø Benachrichtigen Sie die Feuerwehr.

WARNUNG

ACHTUNG

Brandgefahr durch Flambieren oder überhitztes Öl und Fett unter dem Gerät.

Offenes Feuer kann z. B. benachbarte Schränke und Gegenstände beschädigen.

Ø Beaufsichtigen Sie stets

Frittiergeräte während des Gebrauchs.

Ø Flambieren Sie nicht unter dem

Gerät.

Ø Benutzen Sie bei Hybrid- und Umluftbetrieb

die Nachlauffunktion, damit das eingesetzte Filter BHF bzw. BUF nach dem eigentlichen Kochvorgang getrocknet wird, keinen

Verbrennungsgefahr durch Flambieren, offenes Feuer oder überhitztes Fett/Öl unter dem Gerät.

Offenes Feuer kann z. B. Verbrennungen an der Haut verursachen.

Ø Halten Sie offene Flammen (z. B.

beim Gasherd) immer klein. Die Gasflamme darf den Topfboden nicht überragen.

Ø Bereiten Sie Speisen mit Fetten oder

Siehe Wechseln der Filter-Füllung (Hybrid- und

Umluftfilter) auf Seite 29.

Wenn Sie das Gerät einschalten und ein erhöhtes Lüftergeräusch feststellen, reinigen Sie das Gerät.

Lebensdauer erreicht

Bei Hybrid- und Umluftbetrieb: Ø Wechseln Sie die Füllung des Filters, wenn

Sie das Gerät einschalten und unangenehmen Geruch feststellen.

Ölen nur unter Aufsicht zu.

Siehe Reinigen bei normaler Verunreinigung ab

Ø Flambieren Sie nicht unter dem

Gerät.

Seite 25.

Nach 6 Stunden Dauerbetrieb ohne Bedienung schaltet das Gerät automatisch den Lüftungsbetrieb ab. Ø Schalten Sie bei Bedarf das Gerät wieder

ein.

16 Gebrauchsanleitung

Page 17

Sie können das Gerät in verschiedenen Leistungsstufen betreiben:

Bedienen

Beispiel: Sie möchten die Leistungsstufe 4 (=maximale Lüfterleistung) einschalten.

Ø Leistungsstufe 1 = kleinste Lüfterleistung

bis Leistungsstufe 4 = maximale Lüfterleistung

So beseitigen Sie Küchendunst am besten:

Ø Schalten Sie bei Kochbeginn das Gerät ein.

Ø Schalten Sie beim Anbraten das Gerät in

die maximale Leistungsstufe.

Ø Schalten Sie nach Kochende die

Nachlauffunktion des Gerätes ein.

Stellen Sie sicher, dass das Gerät eingeschaltet ist.

Ø Berühren Sie kurz das Tastfeld für die

„Leistungsstufe 4“.

Das Gerät arbeitet in der gewählten Leistungsstufe 4.

Ø Um die Lüftungsfunktion einzuschalten, berühren Sie

den Bereich der gewünschten Leistungsstufe 1 bis 4.

Bei eingeschalteter Leistungsstufe wird ein schwacher Luftstrom aus dem Luftkanal im unterm Bereich des Gerätes zum vorderen Lufteinlass geleitet. Diese Luftzirkulation ist zum optimalen Betrieb zwingend erforderlich.

Ø Stellen Sie sicher, dass der Luftkanal nicht

verschlossen ist.

Alle Bediensymbole leuchten schwach, das Bediensymbol der gewählten Leistungsstufe 4 leuchtet hell.

Leistungsstufe wechseln

Ø Um die Leistungsstufe zu wechseln, berühren Sie

das Symbol der gewünschten Leistungsstufe.

Das Gerät arbeitet in der gewählten Leistungsstufe.

Das Symbol der gewünschten Leistungsstufe leuchtet hell.

Gebrauchsanleitung 17

Page 18

Bedienen

Eigengeruch entwickelt und seine maximale

Lüftungsfunktion ausschalten

Ø Um die Lüftungsfunktion auszuschalten, berühren

Sie kurz das Tastfeld „EIN/AUS“.

Die Lüftungsfunktionen und die Bediensymbole werden ausgeschaltet.

Nachlauffunktion einschalten

Ø Benutzen Sie bei Hybrid- und Umluftbetrieb

die Nachlauffunktion, damit das eingesetzte Filter BHF bzw. BUF nach dem eigentlichen Kochvorgang getrocknet wird, keinen

Lebensdauer erreicht

Nachlauffunktion manuell einschalten

Das Gerät verfügt über eine Nachlauffunktion. Wenn Sie diese Funktion nutzen, arbeitet das Gerät noch 10 Minuten in der zuletzt gewählten Leistungsstufe weiter. Anschließend schaltet das Gerät die Lüftungsfunktion aus. Während der Nachlaufzeit blinkt das Bediensymbol der zuletzt gewählten Leistungsstufe.

Ø Um die Nachlauffunktion einzuschalten, berühren Sie

während des Betriebes zweimal hintereinander das Tastfeld .

Das Gerät ist ausgeschaltet.

Wenn Sie die automatische Nachlauffunktion im Konfigurationsmodus aktiviert haben, läuft das Gerät noch 10 Minuten in der zuletzt gewählten Leistungsstufe weiter. Anschließend schaltet das Gerät die Lüftungsfunktion aus.

Das Gerät arbeitet in der zuletzt gewählten Leistungsstufe weiter, das Bediensymbol der zuletzt gewählten Leistungsstufe blinkt.

Nachlauffunktion automatisch einschalten

Sie können das Gerät so einstellen, dass beim Abschalten der Lüftungsfunktion des Gerätes die Nachlauffunktion automatisch eingeschaltet wird.

siehe Funktion „automatische Nachlauffunktion“

auf Seite 23.

18 Gebrauchsanleitung

Page 19

Nachlauffunktion ausschalten

Ø Um die eingeschaltete Nachlauffunktion

auszuschalten, berühren Sie kurz das Tastfeld .

Das Gerät schaltet die zuletzt gewählte Leistungsstufe ab.

Bedienen

Beleuchtung für das Kochfeld ein- und ausschalten

Das Gerät ist zur Kochfeldbeleuchtung mit einer energiesparenden LED-Beleuchtung ausgestattet. Die Beleuchtung kann unabhängig von der Lüfterfunktion genutzt werden.

Ø Um die Beleuchtung einzuschalten, berühren Sie

kurz das Tastfeld .

Das Gerät ist ausgeschaltet.

Die Beleuchtung und das Bediensymbol leuchten hell.

Ø Um die Beleuchtung auszuschalten, berühren Sie

kurz das Tastfeld  erneut.

Die Beleuchtung ist abgeschaltet, das Bediensymbol leuchtet schwach.

Gebrauchsanleitung 19

Page 20

Bedienen

„Abluft/Umluftbetrieb“-Umschaltung nutzen

Diese Funktion ist im Auslieferungszustand deaktiviert.

Die Funktion ist nur:

Ø nach Aktivierung der Funktion im

Konfigurationsmodus und

Ø in Verbindung mit einem berbel

Mauerkasten BMK-F und Hybridfilter BHF

Sie können jederzeit zwischen den Betriebsarten Abluft- und Umluftbetrieb wechseln.

Die „Abluft/Umluftbetrieb“-Funktion ist aktiviert, das Bediensymbol leuchtet schwach. Das Gerät arbeitet in der Betriebsart Abluft, d. h. der Mauerkasten BMK-F ist geöffnet, die vom Gerät angesaugte Luft wird ins Freie geleitet.

wirksam.

Bei geschlossenem Fenster schaltet das Gerät im Abluftbetrieb bei angeschlossenem Fensterkontakt die Lüftungsfunktion ab. Bei Umschaltung auf Umluftbetrieb wird die zuletzt gewählte Leistungsstufe eingeschaltet und der Mauerkasten BMK-F geschlossen.

Benutzen Sie bei Umluftbetrieb die Nachlaufzeit, damit der Filter seine maximale Lebensdauer erreicht.

Das Bediensymbol leuchtet hell.

Die Betriebsart des Gerätes ist von Abluftbetrieb auf Umluftbetrieb umgeschaltet, das Bediensymbol leuchtet hell und der Mauerkasten BMK-F wird geschlossen, die vom Gerät angesaugte Luft wird in den Raum geleitet.

Um von der Betriebsart Umluftbetrieb auf Abluftbetrieb zu wechseln:

Ø Berühren Sie kurz das Tastfeld .

Das Bediensymbol leuchtet schwach und der Mauerkasten BMK-F öffnet.

Um in die Betriebsart Umluftbetrieb zu wechseln: Ø Berühren Sie kurz das Tastfeld .

20 Gebrauchsanleitung

Page 21

Kontrollanzeigen

Die Kontrollanzeigen auf dem Bedienfeld erinnern Sie daran, bestimmte Wartungsarbeiten vorzunehmen.

Bedienen

Einstellungen im Konfigurationsmodus vornehmen

Sie können im Konfigurationsmodus folgende Grundeinstellungen vornehmen:

Kontrollanzeige: Umluftfilter/-Füllung wechseln

Diese Anzeige blinkt alle 350 Betriebsstunden, wenn das Gerät im Umluftbetrieb benutzt wird.

Ø Tauschen Sie die Umluftfilter/-Füllung aus.

Siehe Seite 29

Um die Anzeige nach dem Wechsel der Filterfüllung auszuschalten und den Stundenzähler neu zu starten, gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus, wie

nebenstehend beschrieben, ein.

Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 3).

§ Kontrollanzeige  „Effektbeleuchtung“ aktivieren

(mit Tastfeld  Leistungsstufe 1). Diese Funktion ist bei diesem Gerät deaktiviert. Sie können nach Verlassen des Konfigurationsmodus die Effektbeleuchtung durch kurzes Berühren des Tastfeldes ein- und ausschalten.

§ Kontrollanzeige  „Abluft/Umluftbetrieb“ aktivieren (mit Tastfeld  Leistungsstufe 2) Sie können nach Verlassen des Konfigurationsmodus während des Betriebes zwischen Abluft- oder Umluftbetrieb durch kurzes Berühren des Tastfeldes wechseln.

§ Kontrollanzeige  „Umluftfilter/-Füllung wechseln“ zurücksetzen (mit Tastfeld  Leistungsstufe 3)

§ Automatische Nachlauffunktion ein- und ausschalten (mit Tastfeld  Leistungsstufe 4)

Konfigurationsmodus einschalten

Um den Konfigurationsmodus einzuschalten, gehen Sie wie folgt vor:

Ø Stellen Sie sicher, dass die Lüfterfunktion

ausgeschaltet ist.

Ø Berühren Sie das Tastfeld  länger als

10 Sekunden bis alle Bediensymbole fünfmal blinken.

Das Symbol des Tastfeldes (Leistungsstufe 3) leuchtet hell und das blinkende Symbol für die Anzeige „Umluftfilter/-Füllung wechseln“ ist ausgeschaltet.

Ø Schalten Sie den Konfigurationsmodus aus.

Alle Bediensymbole leuchten fünfmal kurz auf. Der Konfigurationsmodus ist eingeschaltet.

Ø Nehmen Sie die gewünschten Einstellungen vor.

Gebrauchsanleitung 21

Page 22

Bedienen

Konfigurationsmodus ausschalten

Einstellung „Abluft/Umluftbetrieb“ ein- und ausschalten

Um den Konfigurationsmodus auszuschalten, gehen Sie wie folgt vor:

Ø Berühren Sie kurz das Tastfeld .

Alle Bediensymbole leuchten 5 Sekunden sehr hell auf. Die Einstellungen werden gespeichert. Der Konfigurationsmodus ist ausgeschaltet.

Das Gerät ist wieder einsatzbereit.

Optional: Einstellung „Effektbeleuchtung“ ein- und ausschalten

Im Auslieferungszustand ist die Funktion „Effektbeleuchtung“ ausgeschaltet.

Um die optionale Funktion „Effektbeleuchtung“ einzuschalten, gehen Sie wie folgt vor:

Im Auslieferungszustand ist die Funktion „Abluft/Umluftbetrieb“-Umschaltung ausgeschaltet.

Um die Funktion „Abluft/Umluftbetrieb“-Umschaltung einzuschalten, gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 2).

Ø Das Symbol des Tastfeldes (Leistungsstufe 2)

leuchtet hell und das Symbol für die Funktion „Abluft/Umluftbetrieb“ leuchtet schwach. Die Funktion ist aktiviert.

Ø Schalten Sie den Konfigurationsmodus aus.

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 1).

Das Symbol für die optionale Funktion „Effektbeleuchtung“ leuchtet schwach und die Funktion ist aktiviert.

Ø Schalten Sie den Konfigurationsmodus aus.

Um die Funktion „Abluft/Umluftbetrieb“-Umschaltung auszuschalten, gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 2).

Das Symbol des Tastfeldes (Leistungsstufe 2) leuchtet hell und das Symbol für die Funktion „Abluft/Umluftbetrieb“ ist abgeschaltet. Die Funktion ist deaktiviert.

Ø Schalten Sie den Konfigurationsmodus aus.

22 Gebrauchsanleitung

Page 23

Blinkende Kontrollanzeige: „Umluftfilter/-Füllung wechseln“ zurücksetzen

Bedienen

Einstellung: „Automatische Nachlauffunktion“ einschalten

Im Umluftbetrieb müssen Sie nach spätestens 350 Betriebsstunden die Filterfüllung wechseln. Nach Ablauf dieser Betriebsstunden blinkt die Kontrollanzeige „Umluftfilter/-Füllung wechseln“. Der Betriebsstundenzähler der Kontrollanzeige „Umluftfilter/-Füllung wechseln“ wird mit dieser Einstellung ein- oder ausgeschaltet. Um die Anzeige nach dem Tauschen der Filterfüllung zurückzusetzen und den Betriebsstundenzähler neu zu starten, gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 3).

Im Auslieferungszustand ist die automatische Nachlauffunktion ausgeschaltet.

Wenn Sie die automatische Nachlauffunktion einschalten, arbeitet das Gerät nach dem Abschalten noch 10 Minuten in der zuletzt gewählten Leistungsstufe weiter. Anschließend schaltet das Gerät die Lüftungsfunktion aus.

Um die automatische Nachlauffunktion einzuschalten gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 4).

Das Symbol des Tastfeldes (Leistungsstufe 3) leuchtet hell und das blinkende Symbol für die Funktion „Abluft/Umluftbetrieb“ ist ausgeschaltet.

Ø Schalten Sie den Konfigurationsmodus aus.

Das Symbol des Tastfeldes (Leistungsstufe 4) leuchtet hell. Die Funktion ist aktiviert.

Ø Schalten Sie den Konfigurationsmodus aus.

Einstellung: „Automatische Nachlauffunktion“ ausschalten

Um die automatische Nachlauffunktion abzuschalten gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 4).

Das Symbol des Tastfeldes (Leistungsstufe 4) leuchtet schwach. Die Funktion ist deaktiviert.

Ø Schalten Sie den Konfigurationsmodus aus.

Gebrauchsanleitung 23

Page 24

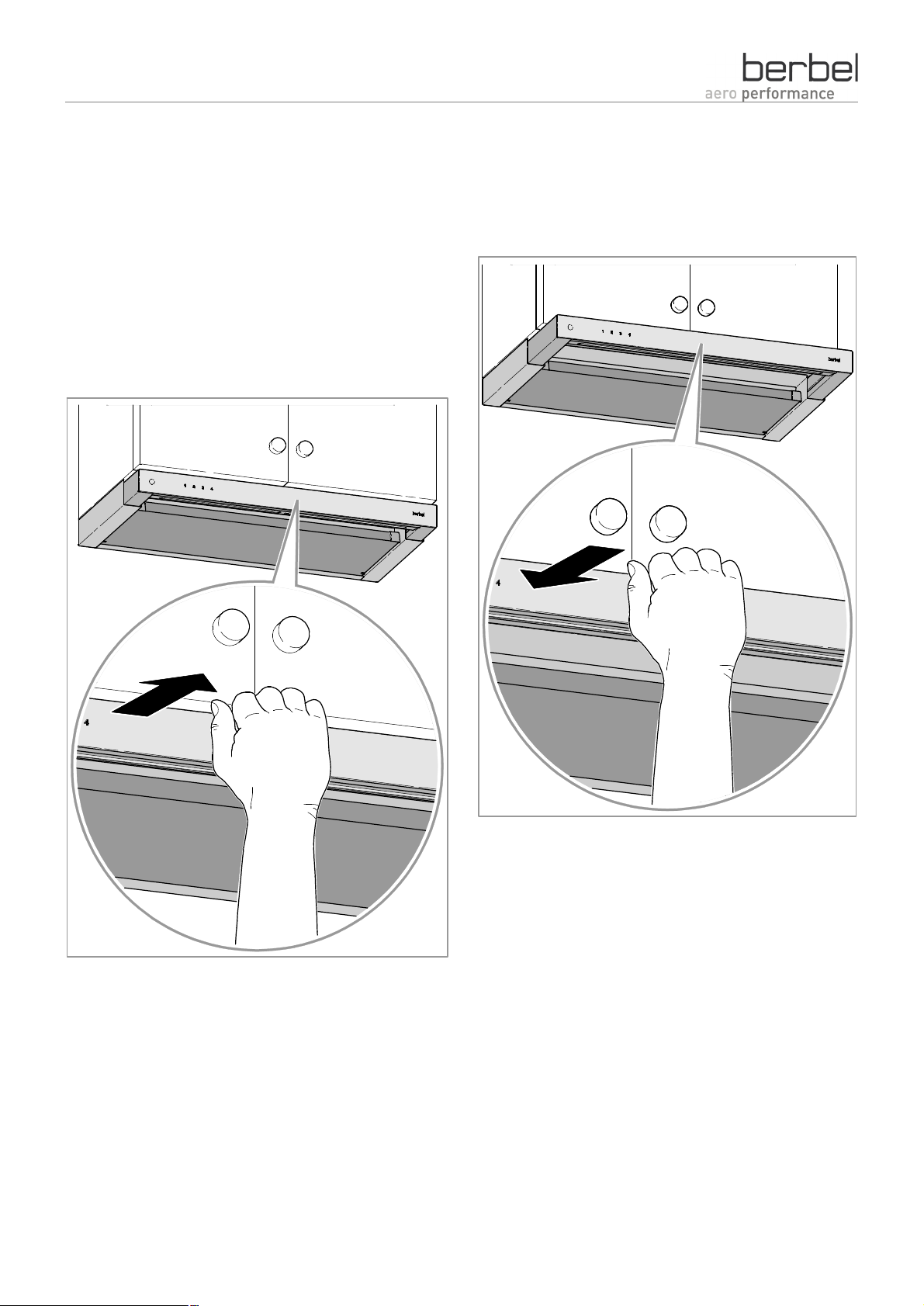

Auszug benutzen

Auszug einschieben

Das Gerät verfügt über einen Auszug. Bei geöffnetem Auszug vergrößert sich der Erfassungsbereich des Gerätes. Kochdünste im vorderen Bereich der Kochstelle werden besser erfasst. Der Auszug kann jederzeit geöffnet oder eingeschoben werden.

Auszug öffnen

Um den Auszug zu öffnen, gehen Sie wie folgt vor:

Ø Greifen Sie unter die Frontblende.

Ø Ziehen Sie den Auszug bis zum Anschlag nach vorn.

Um den Auszug einzuschieben, gehen Sie wie folgt vor:

Ø Drücken Sie den Auszug an der Frontblende bis zum

Anschlag nach hinten ins Gerät.

Der Auszug ist geschlossen.

24 Gebrauchsanleitung

Page 25

Reinigen

GEFAHR

Tödlicher elektrischer Stromschlag durch Flüssigkeiten, die ins Gerät gelangen.

Ø Schütten Sie niemals Flüssigkeiten

Ø Stellen Sie sicher, dass niemals

WARNUNG

Brandgefahr durch Fettreste im und am Gerät.

Ø Reinigen Sie regelmäßig das Gerät.

ACHTUNG

Beschädigung der Oberflächen durch scharfkantige Gegenstände oder aggressive Reinigungsmittel.

Ø Verwenden Sie niemals

ins Gerät.

Flüssigkeiten ins Gerät gelangen.

scharfkantige Gegenstände, Scheuermittel oder aggressive Reinigungsmittel.

Reinigen

Reinigungsintervalle

Nutzungsverhalten Zeitraum

Geringer bzw.

Nach jedem Kochvorgang. gelegentlicher Gebrauch.

Siehe Reinigen bei normaler

Verunreinigung auf Seite 25.

Täglicher bzw.

Nach jedem Kochvorgang. starker Gebrauch.

Siehe Reinigen bei normaler

Verunreinigung auf Seite 25

Zusätzlich:

Spätestens nach 3 Wochen.

Siehe Reinigen bei starker

Verunreinigung auf Seite 26.

Reinigen bei normaler Verunreinigung

Das Gerät ist so konzipiert, dass die Fremdpartikel der angesaugten Raumluft in den Fettschalen (Ober- und Unterschale) abgeschieden und gesammelt werden. Bei normaler Verunreinigung des Gerätes müssen Sie die Unterschale entnehmen. Die Unterschale können Sie leicht entnehmen und nach dem Reinigen wieder einsetzen und weiter verwenden.

Um das Gerät bei normaler Verunreinigung zu reinigen, gehen Sie wie folgt vor:

Ø Benutzen Sie ein weiches, feuchtes

Tuch.

Unterschale öffnen

Ø Schalten Sie das Gerät aus.

Ø Öffnen Sie die Unterschale, indem Sie die Klappe

sicher an der abgerundeten Kante greifen und nach unten schwenken.

Gebrauchsanleitung 25

Page 26

Reinigen

Ø Benutzen Sie zur Reinigung ein weiches, feuchtes

Tuch.

Ø Wischen Sie die Unterschale ab.

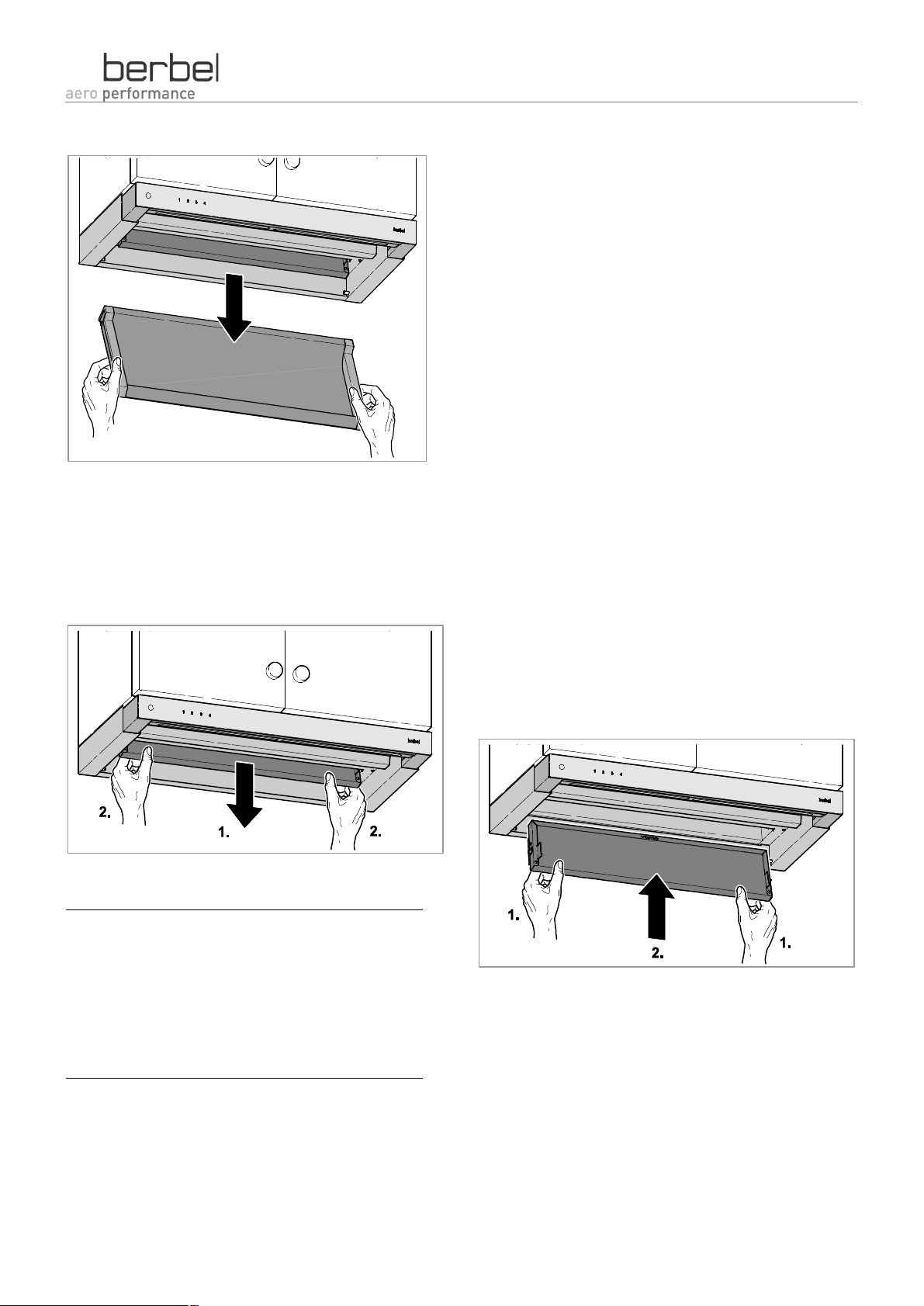

Unterschale abnehmen

Ø Schalten Sie das Gerät aus.

Ø Öffnen Sie die Unterschale, indem Sie die Klappe

sicher an der abgerundeten Kante greifen und nach unten schwenken.

Unterschale schließen

Ø Schließen Sie die Unterschale, indem Sie diese nach

oben schwenken, bis die beiden Haltemagnete hörbar anliegen.

Bedienelement reinigen

Ø Reinigen Sie die Oberflächen des Bedienelementes

mit einem flusenfreien, leicht angefeuchteten Tuch (z. B. einem Mikrofasertuch).

Ø Benutzen Sie zur Reinigung ein weiches, feuchtes

Tuch.

Ø Wischen Sie die Teile ab.

Ø Greifen Sie die senkrecht herunter geklappte

Unterschale seitlich mit beiden Händen.

Ø Heben Sie die Unterschale ca. 2 cm an (1.).

Ø Lösen Sie die Unterschale, indem Sie die

Unterschale nach vorne ziehen (2.).

Ø Reiben Sie das Bedienelement mit einem

flusenfreien, weichen Tuch trocken.

Reinigen bei starker Verunreinigung

Bei starker Verunreinigung des Gerätes müssen Sie die Unterschale und das Capillar Trap entnehmen. Diese Teile können Sie leicht entnehmen und nach dem Reinigen wieder einsetzen und weiter verwenden.

Um das Gerät bei starker Verunreinigung zu reinigen, gehen Sie wie folgt vor:

26 Gebrauchsanleitung

Page 27

Ø Entnehmen Sie die Unterschale.

Capillar Trap entnehmen

Ø Greifen Sie das Capillar Trap seitlich mit beiden

Händen.

Ø Ziehen Sie das Capillar Trap nach unten (1.).

Ø Entnehmen Sie das Capillar Trap (2.).

Reinigen

Ø Reinigen Sie die Oberschale, wie im Kapitel

„Reinigen bei normaler Verunreinigung“ beschrieben, z. B. mit einem feuchten Tuch.

Ø Reinigen Sie das Capillar Trap z. B. in der

Spülmaschine.

Ø Reinigen Sie die Flächen des Aufnahmeschachtes

vom Capillar Trap z. B. mit einem feuchten Tuch.

Ø Reinigen Sie die Kanten oberhalb des

Aufnahmeschachtes vom Capillar Trap z. B. mit einem feuchten Tuch.

Nach der Reinigung setzen Sie die gereinigten und getrockneten Teile wie folgt ein:

Capillar Trap einsetzen

Ø Stellen Sie sicher, dass das Capillar Trap vor dem

Einsetzen vollständig trocken ist.

Ø Stellen Sie sicher, dass die Aufschrift “Front“ auf dem

Capillar Trap zur Gerätefrontseite zeigt.

Ø Setzen Sie das Capillar Trap in das Gerät ein, indem

Sie es mit beiden Händen in den Aufnahmeschacht führen (1.).

Teile reinigen

ACHTUNG

Beschädigung der Unterschale durch falsche Reinigung.

Ø Reinigen Sie die Unterschale z. B.

mit einem feuchten Tuch.

Ø Reinigen Sie die Unterschale z. B. mit einem

feuchten Tuch.

Ø Drücken Sie das Capillar Trap fest nach oben (2.).

Das Capillar Trap rastet hörbar ein.

Gebrauchsanleitung 27

Page 28

Reinigen

Unterschale einsetzen und schließen

Unterschale schließen

Ø Greifen Sie die Unterschale mit beiden Händen.

Ø Führen Sie die Unterschale von unten ins Gerät ein,

bis die Führungsnuten der Klappe gleichzeitig vor den Führungsstiften des Gerätes sind.

Ø Drücken Sie die Unterschale nach hinten ins Gerät

(1.).

Ø Ziehen Sie die Unterschale nach unten (2.) bis diese

einrastet.

Ø Stellen Sie sicher, dass die Unterschale richtig

eingesetzt ist. Die Unterschale ist richtig eingesetzt, wenn Sie die Klappe einwandfrei bewegen können.

Ø Schließen Sie die Unterschale, indem Sie diese nach

oben schwenken, bis die beiden Haltemagnete hörbar anliegen.

Reinigen der Oberflächen

ACHTUNG

Beschädigung der Oberflächen durch scharfkantige Gegenstände oder aggressive Reinigungsmittel.

Ø Verwenden Sie niemals

scharfkantige Gegenstände, Scheuermittel oder aggressive Reinigungsmittel.

Ø Benutzen Sie ein weiches, feuchtes

Tuch.

Ø Reinigen Sie die Oberflächen mit einem weichen,

feuchten Tuch und einem milden Haushaltsreiniger.

28 Gebrauchsanleitung

Page 29

Warten

Gerät warten

Das Gerät ist wartungsfrei.

WARNUNG

Verletzungsgefahr durch herunterfallende Teile.

Warten

Wechseln der Leuchtmittel

Das Gerät ist mit einer wartungsfreien LEDBeleuchtung ausgestattet. Die Leuchtmittel haben eine Lebensdauer von ca. 30.000 Betriebsstunden.

Ø Wenden Sie sich bei Störungen an Ihren berbel-

Fachhändler oder Kundendienst.

Wechseln der Filter-Füllung (Hybrid- und Umluftfilter)

Wechseln Sie die Filter-Füllung gemäß den Vorgaben der folgenden Tabelle:

Nutzungsverhalten Zeitraum

Geringer bzw. gelegentlicher Gebrauch

Täglicher bzw. starker Gebrauch

spätestens nach 24 Monaten oder bei Gerüchen in der austretenden Luft.

spätestens nach 12 Monaten oder bei Gerüchen in der austretenden Luft.

Ø Stellen Sie sicher, dass sich

während der Arbeiten niemand unterhalb der Arbeitsfläche aufhält.

ACHTUNG

Beschädigung durch herunterfallende Teile.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) unterhalb Ihres Arbeitsbereiches gegen Schäden, z. B. mit dicker Pappe.

Das Filter muss frei zugänglich sein. Alle Blenden oberhalb der Frontseite mit dem Bedienelement des Gerätes müssen demontiert werden.

Ø Entfernen Sie alle Blenden und sonstige Umbauten.

Das Filter muss frei zugänglich sein.

Das Filter ist frei zugänglich.

WARNUNG

Sturzgefahr beim Filterwechsel.

Ø Benutzen Sie eine standsichere

Stehleiter.

WARNUNG

Verletzungsgefahr durch heiße Teile.

Ø Stellen Sie sicher, dass das Kochfeld

und das Gerät abgekühlt sind.

Ø Lassen Sie alle Teile abkühlen bevor

Sie mit den Arbeiten beginnen.

Gebrauchsanleitung 29

Page 30

Warten

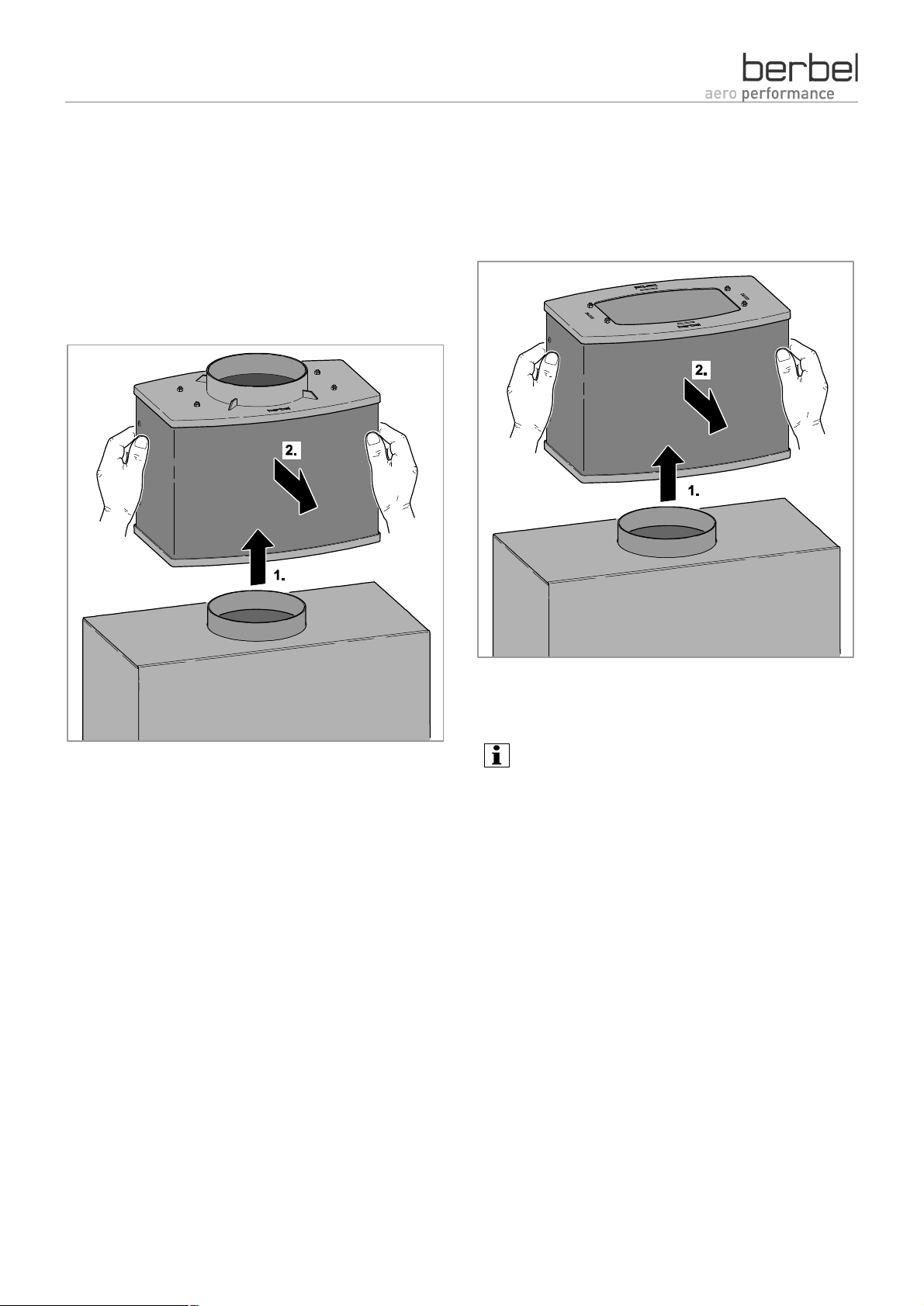

Hybridfilter entnehmen

Umluftfilter entnehmen

Um die Filter-Füllung zu wechseln, gehen Sie wie folgt vor:

Ø Entfernen Sie die Abluftleitung von der Muffe.

Ø Entfernen Sie die Muffe vom Filter.

Ø Entfernen Sie die Abluftleitung vom Hybridfilter.

Ø Heben Sie das Filter mindestens 3 cm an (1.).

Ø Nehmen Sie das Filter nach vorne heraus (2.).

Um die Filter-Füllung zu wechseln, gehen Sie wie folgt vor:

Ø Heben Sie das Filter mindestens 3 cm an (1.).

Ø Nehmen Sie das Filter nach vorne heraus (2.).

Das Filter ist ausgebaut.

Filter-Füllung wechseln

Das Wechseln der Filter-Füllung wird gesondert in der Gebrauchsanleitung für die Filter-Füllung beschrieben.

Ø Wechseln Sie die Filter-Füllung aus.

30 Gebrauchsanleitung

Page 31

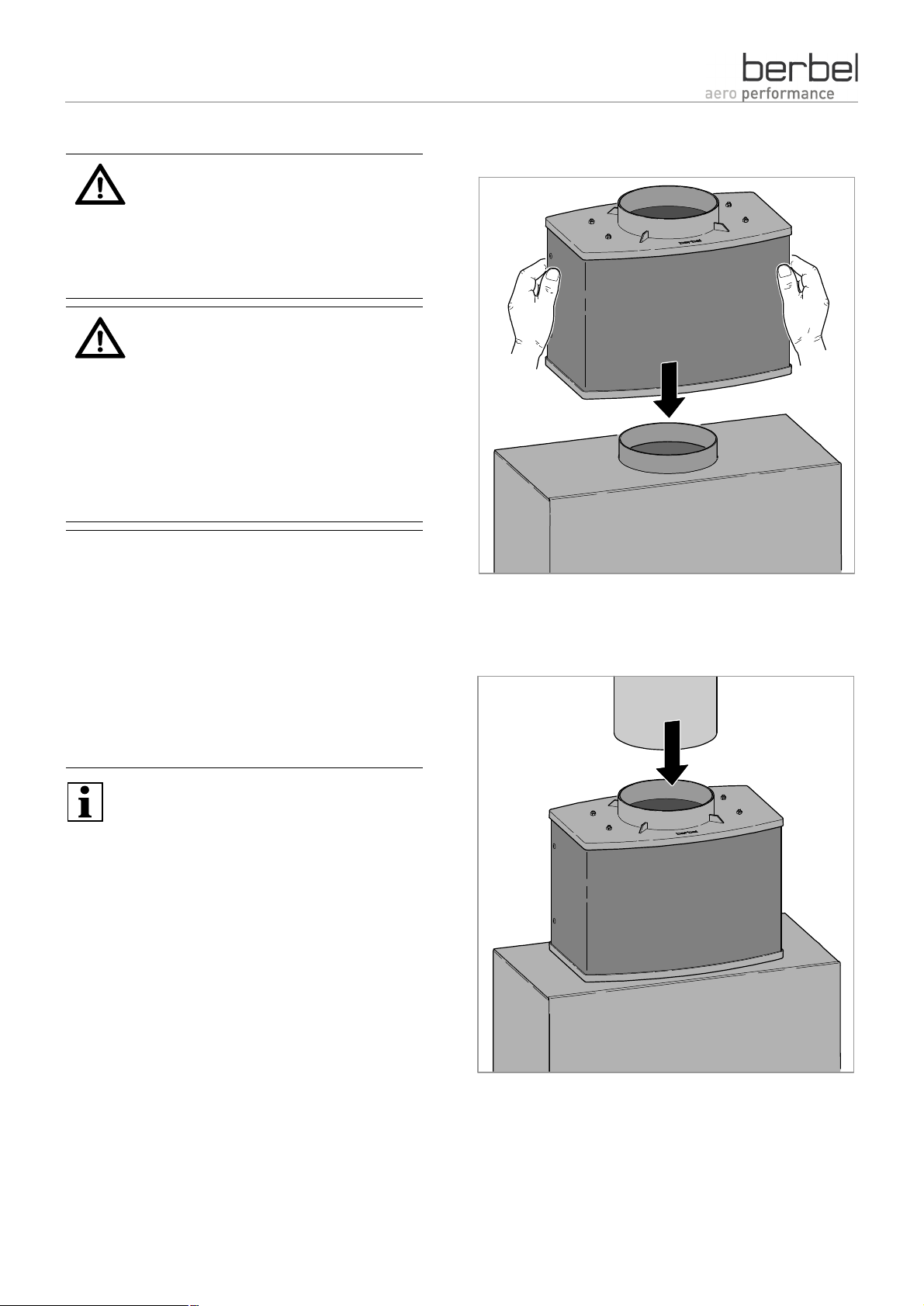

Filter einsetzen

Warten

Gültig für alle Filter:

Um die richtige Montage des Filters zu gewährleisten, ist am Filtersitz eine Führungshilfe installiert.

Nur bei Umluftbetrieb:

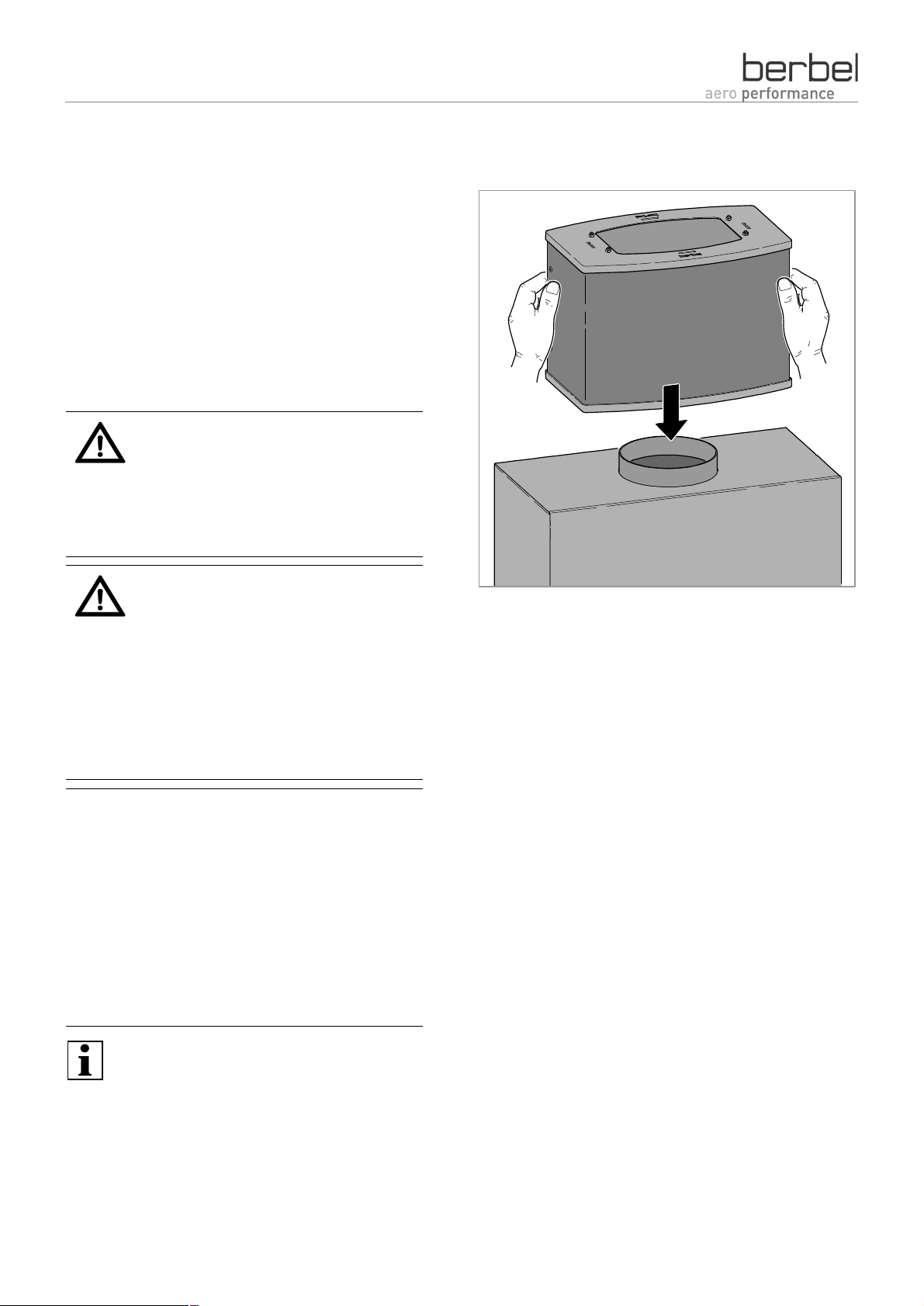

Ø Setzen Sie das Filter von oben auf das Gerät.

Das Filter ist richtig eingesetzt, wenn die Unterkante des Filters parallel zur Oberfläche des Lüftergehäuses verläuft und der Spalt ca. 5 mm breit ist.

Ø Stellen Sie sicher, dass das Filter korrekt eingesetzt

ist.

Das Filter ist eingebaut.

Falls das Filter nicht korrekt montiert ist, gehen Sie wie folgt vor:

Ø Entnehmen Sie das Filter.

Ø Setzen Sie das Filter erneut auf.

Nur bei Hybridbetrieb:

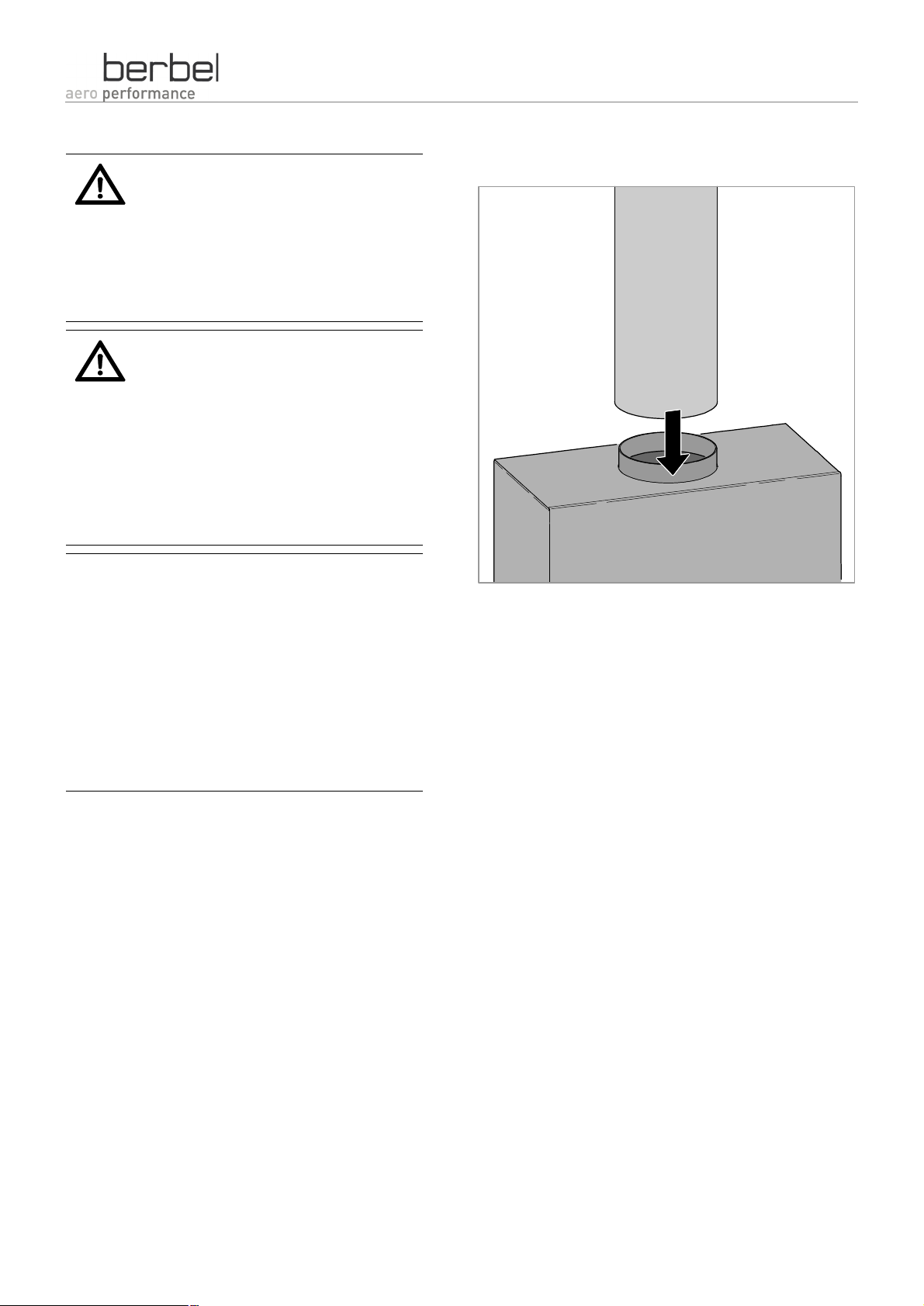

Ø Schieben Sie die Abluftleitung auf den Filterkragen.

Nur bei Hybridbetrieb:

Ø Setzen Sie das Filter von oben auf das Gerät.

Ø Kleben Sie den Übergang zwischen Abluftleitung und

der Führungshilfe mit Dichtungsband ab.

Ø Stellen Sie sicher, dass die Abluftleitung korrekt

angeschlossen ist.

Ø Montieren Sie die Blenden oder sonstigen

Umbauten.

Gebrauchsanleitung 31

Page 32

Gebrauchsanleitung

Störungen beheben

GEFAHR

Tödlicher elektrischer Stromschlag durch unsachgemäß durchgeführte Reparaturen.

Ø Stellen Sie sicher, dass alle

Reparaturen ausschließlich vom Hersteller oder autorisierten Fachkräften durchgeführt werden.

Störung Mögliche Ursache Abhilfe

Gebläse und Beleuchtung funktionieren nicht.

Gebläse funktioniert nicht.

Keine Stromzufuhr. Prüfen Sie, ob der allpolige Netzschalter

eingeschaltet ist.

Schalten Sie den Netzschalter ein.

Die Sicherung hat ausgelöst oder ist defekt.

Prüfen Sie, ob die Sicherung ausgelöst wurde.

Wenn Sie über einen Sicherungsautomaten verfügen, schalten Sie den Sicherungsautomaten ein.

Bei anderen Sicherungstypen, wenden Sie sich an eine Elektro-Fachkraft.

Das Gerät ist nicht eingeschaltet. Prüfen Sie alle möglichen Leistungsstufen.

Siehe Seite 14.

Das Gerät ist an einen

Öffnen Sie das Fenster. Fensterkontaktschalter angeschlossen und das Fenster ist geschlossen.

Das Gerät ist an einen berbel P4 Multi Unterdruckwächter angeschlossen und der Unterdruckwächter erkennt einen kritischen Unterdruck (siehe GMA berbel P4 Multi).

Beleuchtung

Das Leuchtmittel ist defekt. Wenden Sie sich an Ihren berbel-

funktioniert nicht.

Geruchsbildung

Die Filter-Füllung ist verbraucht. Wechseln Sie die Filter-Füllung.

während des Betriebes.

Öffnen Sie ein Fenster.

Warten Sie bis der Luftdruck wieder normal

ist.

Fachhändler.

Siehe Wechseln der Filter-Füllung (Hybrid-

und Umluftfilter) auf Seite 29.

Page 33

Störung Mögliche Ursache Abhilfe

Gebrauchsanleitung

Schlechte Leistung

Das Umluftfilter hat sich zugesetzt. Erneuern Sie die Filter-Füllung des

des Gerätes.

Das Hybridfilter ist verstopft. Erneuern Sie die Filter-Füllung des

Die Abluftleitung wurde nicht sachgemäß angeschlossen oder verlegt.

Ø Falls sich eine Störung nicht beheben lässt, wenden

Sie sich an Ihren berbel-Fachhändler oder den berbel-Kundendienst.

Umluftfilters.

Siehe Wechseln der Filter-Füllung (Hybrid-

und Umluftfilter) auf Seite 29.

Hybridfilters.

Siehe Wechseln der Filter-Füllung (Hybrid-

und Umluftfilter) auf Seite 29.

Wenden Sie sich an Ihren berbel-

Fachhändler oder den berbel-

Kundendienst.

Page 34

Beschreibung für den Monteur

Funktionsweisen der möglichen Betriebsarten.

Montageanleitung

Beschreibung für den Monteur

Mögliche Betriebsarten

Die folgenden Abbildungen zeigen die

Die verwendeten Geräte werden symbolisch dargestellt. Die Abbildungen dienen als Hilfestellung. Die dargestellten Geräteformen können von Ihrem Gerät abweichen.

Das Gerät kann in verschiedenen Betriebsarten montiert werden:

§ Umluftbetrieb

§ Abluftbetrieb

§ Hybridbetrieb

Abhängig von der gewünschten Betriebsart unterscheidet sich die Montage des Gerätes. Die unterschiedliche Montage der einzelnen Betriebsarten wird in den nächsten Abschnitten beschrieben.

Ø Stellen Sie sicher, dass der Querschnitt der

Lüftungsschlitze in den Oberbauten größer 300 cm² ist.

Ø Stellen Sie sicher, dass die Luft frei ausströmen

kann.

Ø Stellen Sie sicher, dass zu einem späteren Zeitpunkt

die Füllung des Filters gewechselt werden kann.

Die Füllung des Filters muss regelmäßig erneuert werden.

Montage für den Abluftbetrieb

Beachten und befolgen Sie die Informationen für die Abluftleitung im Kapitel „Informationen zum Abluftbetrieb“.

Ø Stellen Sie sicher, dass alle Sicherheitshinweise und

Vorschriften bei der Montage eingehalten werden.

Montage für den Umluftbetrieb

Bei der Montage wird ein Umluftfilter BUF auf den Lüfterabgang des Gerätes gesetzt.

Bei der Montage wird die Abluftleitung auf den Lüfterabgang des Gerätes gesetzt.

Ø Stellen Sie sicher, dass der Durchmesser der

Abluftleitung mindestens 150 mm beträgt.

Ø Stellen Sie sicher, dass die Luft frei ausströmen

kann.

34 Montageanleitung

Page 35

Monteur

Montage für den Hybridbetrieb

Bei der Montage wird ein Hybridfilter BHF auf den Lüfterabgang des Gerätes gesetzt. Die Abluftleitung wird an das Hybridfilter angeschlossen.

Ø Stellen Sie sicher, dass der Querschnitt der

Lüftungsschlitze in den Oberbauten größer 300 cm² ist.

Ø Stellen Sie sicher, dass der Querschnitt der

Abluftleitung mindestens 150 mm beträgt.

Ø Stellen Sie sicher, dass die Luft frei ausströmen

kann.

Ø Stellen Sie sicher, dass zu einem späteren Zeitpunkt

die Füllung des Filters gewechselt werden kann.

Die Füllung des Filters muss regelmäßig erneuert werden.

Beschreibung für den

Informationen zum Abluftbetrieb

GEFAHR

Erstickungsgefahr durch Sauerstoffmangel bei gleichzeitigem Betrieb des Gerätes und offener Brennstelle.

Ø Stellen Sie sicher, dass bei

gleichzeitigem Betrieb mit raumluftabhängigen Geräten, wie z. B. Gasherd, Kamin oder Gasheizung, keine Gase oder

Maßnahmen für eine ausreichende Frischluftzufuhr:

§ Betreiben Sie das Gerät nur mit angeschlossenem Fensterkontaktschalter oder berbel P4 Multi Unterdruckwächter.

Abgase in den Raum gezogen werden.

Ø Stellen Sie eine ausreichende

Frischluftzufuhr in der Wohnung sicher.

Ø Stellen Sie sicher, dass die

gesetzlich vorgeschriebenen Anforderungen der Feuerungsverordnung (FeuV) Ihres Bundeslandes eingehalten werden.

Ø Stellen Sie sicher, dass die

erforderliche Genehmigung des Schornsteinfegermeisters zum Betrieb der Abzugshaube vorliegt.

§ Öffnen Sie die Fenster.

§ Öffnen Sie die Türen.

§ Installieren Sie einen berbel-Mauerkasten BMK.

§ Stellen Sie sicher, dass die vorgeschriebene

Zwangslüftung der offenen Brennstelle funktioniert.

Montageanleitung 35

Page 36

Beschreibung für den Monteur

WARNUNG

Erstickungsgefahr durch Sauerstoffmangel beim Betrieb des Gerätes.

Ø Stellen Sie eine ausreichende

Frischluftzufuhr in der Wohnung sicher.

Ø Stellen Sie sicher, dass das Gerät

zum gefahrlosen Betrieb an einen Fensterkontaktschalter angeschlossen ist.

Ø Stellen Sie sicher, dass die

länderspezifischen, gesetzlich vorgeschriebenen Bestimmungen (in Deutschland z. B. die Anforderungen der Feuerungsverordnung (FeuV) Ihres Bundeslandes) eingehalten werden.

Wenn gleichzeitig eine Abzugshaube und eine raumluftabhängige Feuerstätte (z. B. gas-, öl- oder kohlebetriebene Heizgeräte, Kamine, Warmwasserbereiter, Gasmulden oder Gasbacköfen) betrieben werden, müssen folgende Voraussetzungen erfüllt sein:

Leistungsverluste und Geräusche entstehen z. B. durch hart umgelenkte Luft in der Abluftleitung.

Die optimale Leistung des Gerätes erhalten Sie, wenn Sie bei der Montage der Abluftleitung sicherstellen, dass:

§ die Abluftleitung möglichst kurz und direkt ist.

§ die transportierte Raumluft ohne Verwirbelungen

und Rückstaus durch die Abluftleitung strömen kann.

§ der vorgeschriebene Querschnitt der Abluftleitung eingehalten wird.

§ die empfohlene Beschaffenheit der Abluftleitung durchgehend eingehalten wird.

In folgendem Abschnitt erfahren Sie, welche Anforderungen und Eigenschaften die Abluftleitung erfüllen muss.

Abluft im separaten Abluftkanal

GEFAHR

Erstickungsgefahr durch Rauch- oder Abgase.

Ø Ihr Schornsteinfegermeister hat den Einbau der

Abzugshaube vorher genehmigt.

Ø Die Montage muss unter Einhaltung der

länderspezifischen Vorschriften (z. B. der Feuerungsverordnung (FeuV)) Ihres Bundeslandes durchgeführt werden.

Ø Die Montage muss unter Einhaltung der behördlichen

und gesetzlichen Vorschriften (z. B. Landesbauordnungen) durchgeführt werden.

Im Abluftbetrieb saugt das Gerät Raumluft an und leitet sie durch die Abluftleitung nach außen ab.

Das Gerät kann nur die Luftmenge ableiten, die als Zuluft in die Küche nachströmt.

Querschnitt, Länge, Art und Verlauf der Abluftleitung beeinflussen die Absaugeffizienz einer Abzugshaube stark.

Ø Stellen Sie sicher, dass der

verwendete Abluftkanal ausschließlich für den Betrieb einer Abzugshaube vorgesehen ist.

Ø Stellen Sie sicher, dass der

Abluftkanal nur von diesem Gerät genutzt wird. Bei Anschluss des Gerätes an einen aktiven Abluftkanal, wie z. B. einem Belüftungsschacht oder Kamin, können Gase oder Abgase in den Raum gezogen werden.

36 Montageanleitung

Page 37

Monteur

Beschreibung für den

Ø Stellen Sie sicher, dass die Abluftleitung auf der

GEFAHR

Brandgefahr durch brennbare Abluftleitung.

Führen brennbare Abluftleitungen durch einen zweiten Raum oder Dachboden, kann Feuer in andere Räume übergreifen.

Innenseite eine glatte Oberfläche hat.

Verwenden Sie ausschließlich Bögen mit optimierter Luftführung und einer glatten Oberfläche auf der Innenseite. Diese Bögen haben einen geringen Luftwiderstand (z. B. berbel-Bögen).

Vermeiden Sie den Einbau von Bögen mit scharfkantiger Luftführung.

Ø Stellen Sie sicher, dass die

Abluftleitung aus nicht brennbarem Material gemäß DIN 4102 Klasse A1 besteht.

Sie dürfen die abgesaugte Raumluft nur durch einen separaten und dafür vorgesehenen Abluftkanal nach außen abführen.

Ø Stellen Sie sicher, dass der verwendete Abluftkanal

nur von dem Gerät als Abluftleitung verwendet wird.

Abluftleitung optimieren

Raumluft auf direktem Weg ableiten

Leiten Sie die abgesaugte Raumluft direkt und auf dem kürzesten Weg nach außen. Lange Wege erzeugen zusätzliche unerwünschte Luftwiderstände.

Ø Stellen Sie sicher, dass die Abluftleitung direkt und

möglichst kurz nach außen führt.

Rohre mit geringem Luftwiderstand verwenden

Verwenden Sie ausschließlich Rohre mit einer glatten Oberfläche auf der Innenseite. Diese Rohre haben einen geringen Luftwiderstand.

Vermeiden Sie den Einbau von:

§ Spiralschläuchen

§ Flexrohren

§ flachen Umlenkstücken.

Diese Rohrtypen haben einen hohen Luftwiderstand und verringern die Leistung der Abzugshaube.

Diese Bögen haben einen hohen Luftwiderstand und erzeugen Geräusche. Diese Bögen verringern die Leistung der Abzugshaube.

Ø Stellen Sie sicher, dass Bögen in der Abluftleitung

auf der Innenseite eine glatte Oberfläche haben und die Luftführung optimiert ist (z. B. berbel-Bögen).

Günstigsten Durchmesser verwenden

Der minimale Durchmesser der Abluftleitung beträgt bei 125er-Systemen (BEH 60/90 FL/FLT und BLBGeräte) 125 mm und bei 150er-Systemen (alle anderen berbel-Abzugshauben) 150 mm.

Jede Reduzierung der Abluftleitung erzeugt ungewollte Luftwiderstände, Leistungsminderung und Geräusche.

Vermeiden Sie:

§ Abluftleitungen mit geringerem Durchmesser

§ scharfkantige Abluft-Flachkanäle

§ herkömmliche Mauerkästen

Diese haben einen hohen Luftwiderstand und erzeugen Geräusche. Sie verringern die Leistung der Abzugshaube.

Ø Stellen Sie sicher, dass der minimale Durchmesser

der Abluftleitung den Durchmesser des Lüfterabgangs nicht unterschreitet.

Ø Verwenden Sie z. B. berbel-Rohre, berbel-Bögen

und den optimierten berbel-Mauerkasten BMK.

Montageanleitung 37

Page 38

Beschreibung für den Monteur

Abluftleitung durch alten Kamin

GEFAHR

Erstickungsgefahr durch Rauch oder Abgase.

Ø Ein Schornsteinfegermeister muss

den Kamin als Abluftleitung vor der Montage der Abzugshaube freigeben.

GEFAHR

Brandgefahr durch brennbare Abluftleitung.

Führen brennbare Abluftleitungen durch einen zweiten Raum oder Dachboden, kann Feuer in andere Räume übergreifen.

Ø Stellen Sie sicher, dass die

Abluftleitung aus nicht brennbarem Material gemäß DIN 4102 Klasse A1 besteht.

Wenn Sie einen Kamin als Abluftleitung nutzen, müssen Sie in Abhängigkeit von der Kaminlänge mit einem erhöhten Luftwiderstand rechnen.

Die Einleitung der abgesaugten Luft in den Kamin muss mit einem nach oben gerichteten 90°-Bogen erfolgen. Ein möglicher Rückstau wird damit vermieden.

Ø Stellen Sie sicher, dass der Anschluss im Kamin mit

einem nach oben gerichteten 90°-Bogen erfolgt.

Abluftleitung durch das Dach

GEFAHR

Brandgefahr durch brennbare Abluftleitung.

Führen brennbare Abluftleitungen durch einen zweiten Raum oder Dachboden, kann Feuer in andere Räume übergreifen.

Ø Stellen Sie sicher, dass die

Abluftleitung aus nicht brennbarem Material gemäß DIN 4102 Klasse A1 besteht.

ACHTUNG

Wasserschäden am Gerät durch fehlenden Kondenswasser-Sammler.

Ø Montieren Sie einen

Kondenswasser-Sammler in die Abluftleitung.

38 Montageanleitung

Page 39

Wenn Sie die Abluftleitung durch das Dach führen, müssen Sie sicherstellen, dass:

Grundlegendes zum Gerät

§ die Lamellen der Jalousie des Mauerkastens nicht steil nach unten stehen.

§ der Rohr-Durchmesser des Lüfterabgangs in der Dachdurchführung nicht unterschritten wird.

§ die Dachdurchführung den Durchmesser der Abluftleitung nicht reduziert.

§ ein ausreichend groß dimensionierter Kondenswassersammler in die Abluftleitung integriert ist, der den Durchmesser der Abluftleitung nicht reduziert.

Abluftleitung durch Außenwand

GEFAHR

Brandgefahr durch brennbare Abluftleitung.

Führen brennbare Abluftleitungen durch einen zweiten Raum oder Dachboden, kann Feuer in andere Räume übergreifen.

Ø Stellen Sie sicher, dass die

Abluftleitung aus nicht brennbarem Material gemäß DIN 4102 Klasse A1 besteht.

Wenn Sie die Abluftleitung durch die Außenwand führen, müssen Sie sicherstellen, dass:

§ kein Insektengewebe im Mauerkasten montiert ist. Insektengewebe führen zur völligen Beeinträchtigung des Durchmessers der Abluftleitung.

Ø Verwenden Sie nur strömungsoptimierte

Mauerkästen (z. B. BMK-F/L).

Grundlegendes zum Gerät

Das Gerät ist für den Einbau in Schränken konzipiert. Der Auszug lässt sich für einen größeren Erfassungsbereich an der Frontblende herausziehen. Die hintere Endlage der Frontblende kann eingestellt werden.

Die Funktionen des Gerätes werden mit dem Bedienelement in der Frontblende gesteuert.

Die beiden im Lieferumfang enthaltenen Halter werden seitlich an die Innenwände des Schranks geschraubt. Nachdem die Hebel vorgespannt wurden, wird das Gerät von unten eingehängt. Die gespannten Hebel rasten automatisch ein, und halten das Gerät, wenn die Endlage erreicht ist.

§ der Durchmesser des Lüfterabgangs in der Abluftleitung nicht unterschritten wird.

§ die Wanddurchführung den Durchmesser der Abluftleitung nicht reduziert.

Der Mauerkasten muss folgende Anforderungen erfüllen:

§ Der Durchmesser des Lüfterabgangs darf im Mauerkasten nicht unterschritten werden.

§ Die Jalousie des Mauerkastens muss großflächig entlüften.

Stellen Sie sicher, dass

§ die Lamellen der Jalousie des Mauerkastens nicht eng und dick sind.

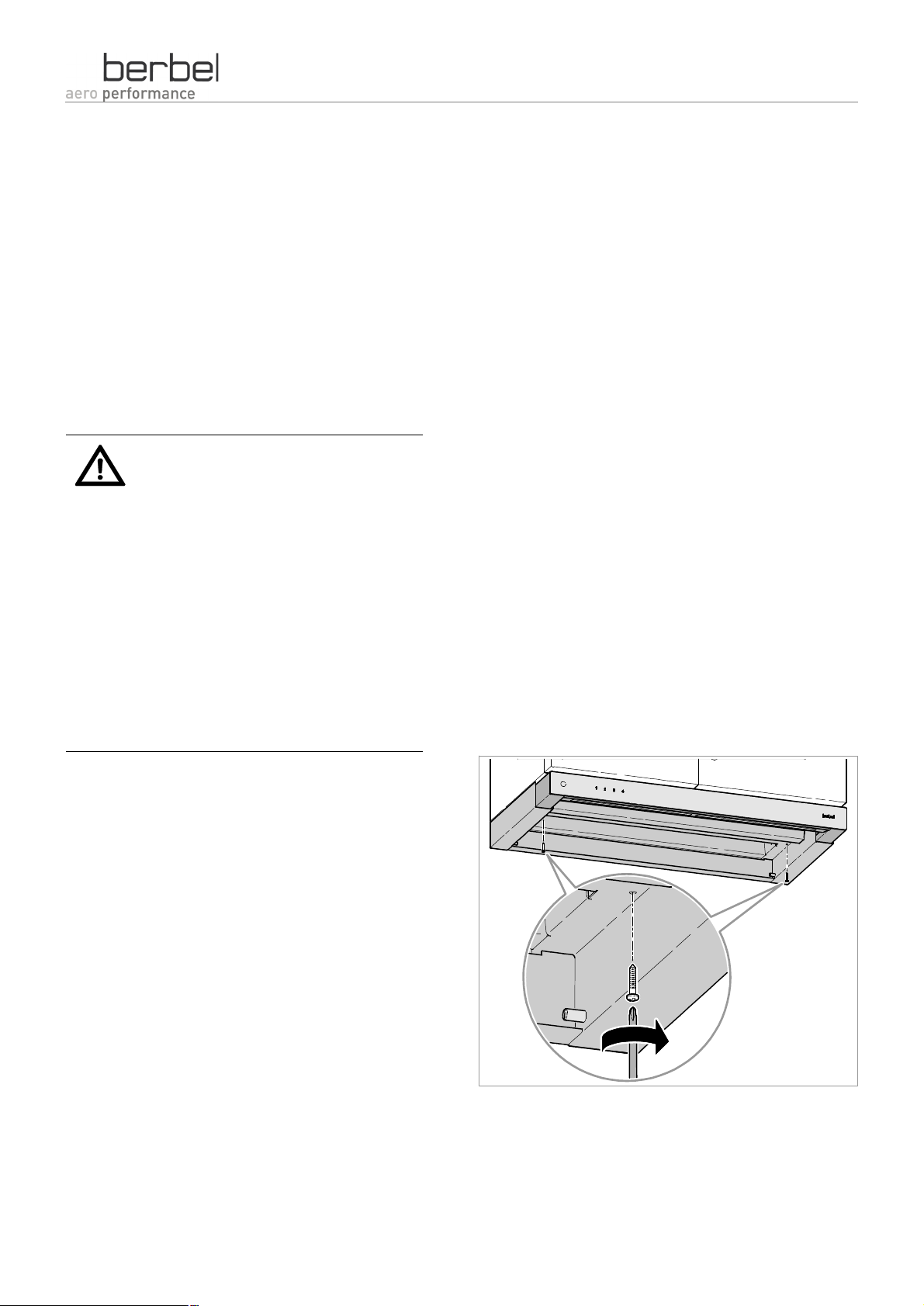

Nach der horizontalen Ausrichtung wird das Gerät mit Schrauben (BEH 60 GL mit 2 Stück Schrauben, BEH 90 GL mit 4 Stück Schrauben) in der Endlage fixiert und gesichert. Der Auszug darf nicht schleifen.

Montageanleitung 39

Page 40

Grundlegendes zum Gerät



Geräteansicht von oben



Einbauhaube BEH 60 GL Netzstecker



Kontakte für Fensterschalter (Multifunktionskontakt) und Mauerkasten BMK



Lüfterabgang (Ø 150 mm) mit Führungshilfe für Filter und Abluftleitung





 

Rechter Halter

Linker Halter

Verschraubung für Tiefenanschlag

40 Montageanleitung

Page 41



Geräteansicht von unten mit geschlossener Unterschale

Grundlegendes zum Gerät



Einbauhaube BEH 60 GL  Unterschale



Auszug  EcoSwitch-Bedienfeld



Beleuchtung

Montageanleitung 41

Page 42

Grundlegendes zum Gerät



Geräteansicht mit geöffneter Unterschale



Einbauhaube BEH 60 GL  Capillar Trap



Oberschale  Unterschale

 

Frontblende

42 Montageanleitung

Page 43

Montage vorbereiten

In diesem Kapitel erfahren Sie, welche Voraussetzungen für die Montage erfüllt sein müssen. Führen Sie alle Schritte dieser Anleitung nacheinander durch.

Ø Stellen Sie sicher, dass alle Sicherheitshinweise aus

den Kapiteln „Sicherheitshinweise allgemein“ und „Sicherheitshinweise für den Monteur“ beachtet werden.

Montage vorbereiten

Qualifikation des Personals

Für die mechanische Montage des Gerätes benötigen Sie 2 Personen.

Diese Monteure müssen über ausreichende handwerkliche Fachkenntnisse verfügen.

Erforderliche handwerkliche Fachkenntnisse sind unter anderem:

§ Kenntnisse der Bestimmungen zur Arbeitssicherheit

§ Kenntnisse im Lesen von technischen Zeichnungen

WARNUNG

Verletzungsgefahr durch herunterfallende Teile bei unsachgemäßer Befestigung.

Ø Stellen Sie die Tragkraft des

Schrankes sicher.

Ø Verwenden Sie nur geeignetes

Befestigungsmaterial. Das mitgelieferte Befestigungsmaterial ist ausschließlich für die Befestigung in einem stabilen Schrank (z. B. 16 mm Holzplatte) geeignet. Bei anderen Montageverhältnissen erfragen Sie vor der Montage alternative Befestigungsmöglichkeiten (z. B. bei Ihrem Architekt).

Ø Stellen Sie sicher, dass das Gerät

korrekt aufgehängt ist.

Ø Stellen Sie sicher, dass die Netzspannung der

Spannungsangabe auf dem Typenschild entspricht.

Ø Stellen Sie sicher, dass der Anschluss an die

Spannungsversorgung erst nach der Montage erfolgt.

Ø Stellen Sie sicher, dass nach der Montage die

Möglichkeit besteht, das Gerät allpolig von der Spannungsversorgung zu trennen.

§ Erfahrung in der Nutzung von elektrischen und mechanischen Werkzeugen

§ Kenntnisse in der Befestigungstechnik

§ Grundkenntnisse in der Lüftungstechnik

§ Idealerweise sind mehrjährige Erfahrungen beim

Montieren von Abzugshauben und weitere Zusatzqualifikationen, wie z. B. eine Ausbildung zum Tischler, vorhanden

Personen ohne diese Fachkenntnisse müssen durch einen erfahrenen Monteur in die Montage eingewiesen werden.

Voraussetzungen für die mechanische Endmontage

Erforderliche Voraussetzungen für die Montage sind unter anderem:

§ Der Schrank ist ausreichend tragfähig.

§ Eine Steckdose für die Spannungsversorgung ist

bauseitig vorhanden und von einer ElektroFachkraft installiert und geprüft.

§ Bei Abluft- und Hybridbetrieb: Die Anschlusskabel für Mauerkasten und/oder Fensterkontaktschalter sind bauseitig verlegt.

§ Bei Abluft- und Hybridbetrieb: Die Abluftleitung ist bauseitig bis zur Montageposition verlegt.

Montageanleitung 43

Page 44

Montage vorbereiten

Kurzübersicht der Montage

Steckdose für die Spannungsversorgung

Die Montage erfolgt in folgenden Arbeitsschritten:

§ Stellen Sie den Ausschnitt für das Gerät her.

§ Montieren Sie die Halter.

§ Entnehmen Sie Unterschale und Capillar Trap.

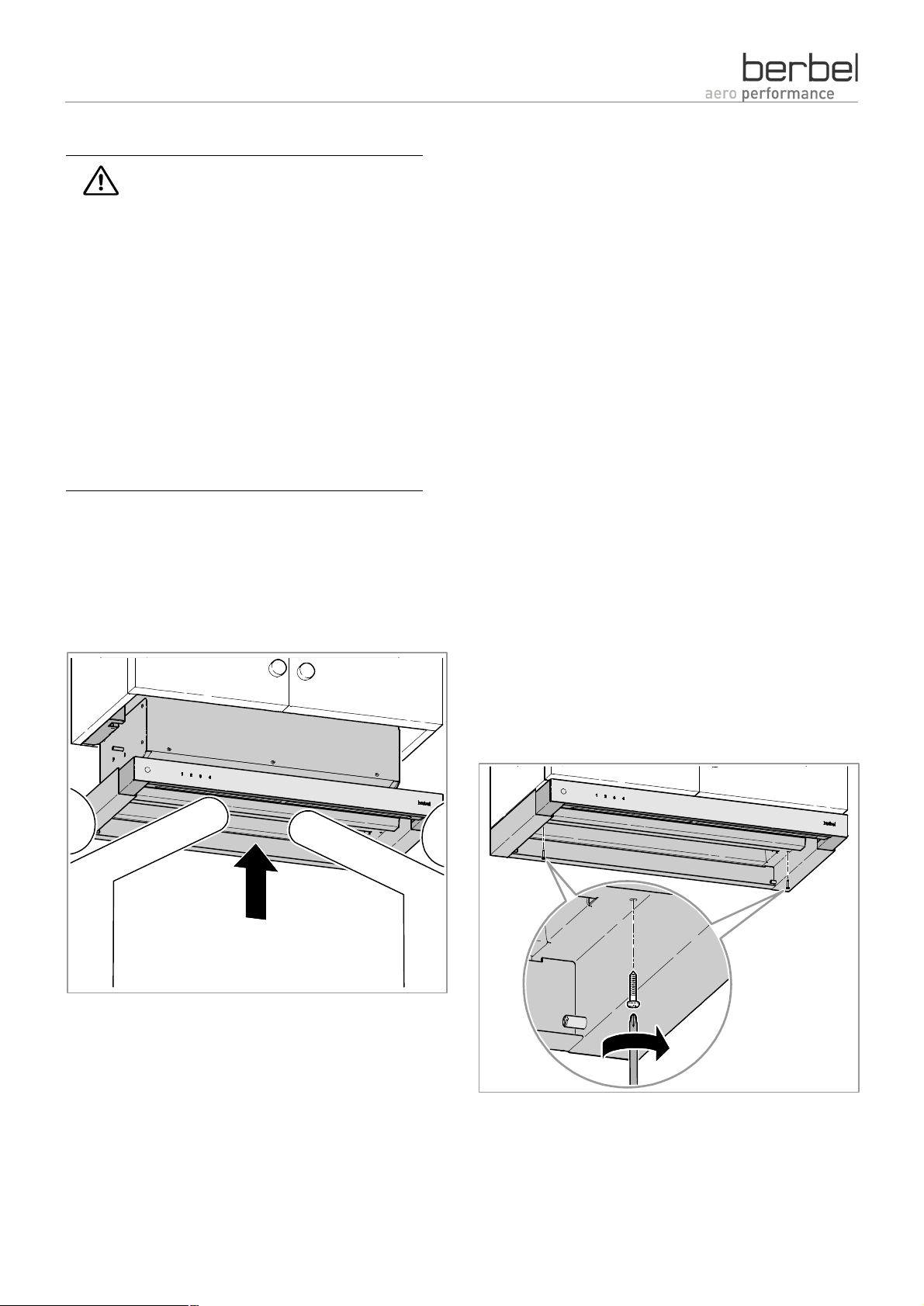

§ Hängen Sie das Gerät an die Halter.

§ Richten Sie das Gerät horizontal aus.

§ Fixieren Sie das Gerät von der Unterseite mit zwei

Schrauben.

§ Stellen Sie den hinteren Endanschlag ein.

§ Bei Nutzung von Mauerkasten- oder

Fensterschalterkontakt: Schließen Sie die Kabel an.

§ Bei Umluft- oder Hybridbetrieb: Setzen Sie das Filter ein.

§ Bei Abluft- oder Hybridbetrieb: Schließen Sie die Abluftleitung an.

§ Setzen Sie die entnommenen Teile ein.

§ Stecken Sie den Stecker für die

Spannungsversorgung ein.

§ Bei Umluftbetrieb: Nehmen Sie die Konfigurationseinstellungen vor.

Anschlusskabel für die Spannungsversorgung, P4 Multi, Mauerkasten und Fensterkontaktschalter vorbereiten

Für das ca. 80 cm lange Anschlusskabel der Spannungsversorgung muss oberhalb des Gerätes eine Steckdose in Reichweite vorhanden sein.

Ø Stellen Sie sicher, dass nach der Montage die

Möglichkeit besteht, das Gerät allpolig (Schalter mit mindestens 3 mm Öffnungsweg) von der Spannungsversorgung zu trennen.

Ø Stellen Sie sicher, dass die elektrische Anlage des

Gebäudes über eine ordnungsgemäße Erdung verfügt.

Ø Stellen Sie sicher, dass die Netzspannung mit dem

Wert auf dem Typenschild im Inneren des Gerätes übereinstimmt.

Ø Stellen Sie sicher, dass die Netzspannung für die

Dauer der weiteren Montage des Gerätes abgeschaltet ist.

Anschlusskabel für Mauerkasten, P4 Multi und Fensterkontaktschalter

Sie können an das Gerät einen Fensterkontaktschalter, einen berbel-Unterdruckwächter P4 Multi und einen berbel-Mauerkasten (z. B. BMK-F) anschließen. Die Kabelklemmen dazu sind am Lüftergehäuse des Gerätes angebracht. Die Anschlusskabel sind vor der Montage des Gerätes zu verlegen.

GEFAHR

Tödlicher Stromschlag durch unsachgemäßes Anschließen.

Ø Die Arbeiten an der

Spannungsversorgung darf nur eine qualifizierte, ausgebildete ElektroFachkraft unter Berücksichtigung der landesspezifischen Bestimmungen und Normen (in Deutschland z. B. DIN 57100/VDE 0100, Teil 701) durchführen.

Ø Lassen Sie die folgenden Arbeitsschritte nur eine

Elektro-Fachkraft durchführen.

44 Montageanleitung

Page 45



Benötigte Hilfsmittel

Für die Montage benötigen Sie folgende Werkzeuge, Materialien und Unterlagen:



Kreuzschlitz-Schraubendreher

 Schraubenschlüssel SW7

Montage vorbereiten

ACHTUNG

Verkratzte Oberflächen durch metallische, scharfkantige Gegenstände, z. B. Gürtelschnallen oder Werkzeuge beim Transport möglich.

Ø Transportieren Sie das Gerät ohne

Kontakt zu Gegenständen, die das Gerät zerkratzen könnten.

Ø Entfernen Sie die Verpackungsfolie und die

Kartonage.

Ø Falls vorhanden, schneiden Sie das Halteband mit

einer Schere auf.

Ø Schneiden Sie das Packband mit einer Schere auf.

 Dicke Pappe zum Schutz z. B. des Kochfeldes

und der Arbeitsfläche

 Diese Montageanleitung  Stichsäge

Auspacken

VORSICHT

Schnittverletzungsgefahr durch Glasbruch.

Ø Tragen Sie Schutzhandschuhe.

Ø Packen Sie das Gerät vorsichtig aus.

Ø Fassen Sie nicht in Glasscherben.

ACHTUNG

Beschädigung der Oberflächen durch unsachgemäßes Auspacken.

Ø Nehmen Sie die lose beigepackten Teile aus der

Verpackung.

VORSICHT

Verletzungsgefahr durch Herabfallen der schweren Abzugshaube.

Ø Trennen Sie Packband und

Haltebänder mit einer Schere.

Ø Schneiden Sie nicht in die

Ø Heben Sie das Gerät nur mit

2 Personen an.

schützende Kartonage.

Montageanleitung 45

Page 46

Teile für Montage entnehmen



Ø Schützen Sie die Flächen des Arbeitsbereiches z. B.

durch dicke Pappe.

Ø Nehmen Sie die Teile aus der Verpackung.

Ø Legen Sie die Teile auf eine ebene, schützende

Unterlage.

Lieferumfang kontrollieren

Ø Kontrollieren Sie die gelieferten Teile auf

Vollständigkeit, wie im folgenden Abschnitt beschrieben.

Ø Kontrollieren Sie die gelieferten Teile auf

Beschädigungen.

Ø Wenn Teile beschädigt sind oder fehlen, wenden Sie

sich an Ihren berbel-Fachhändler oder den Kundendienst.

Optionales Zubehör

Lieferumfang Einbauhaube BEH 60 GL

 Einbauhaube BEH 60 GL  Rechter Halter  Linker Halter  Diese Montageanleitung  10 Schrauben (Kreuzschlitz) 4,5 x 16 mm  4 Schrauben (Kreuzschlitz) 2,9 x 19 mm



Nur für Hybridbetrieb: Hybridfilter BHF 150 +



Nur für Umluftbetrieb: Umluftfilter BUF 150 +



Mauerkasten BMK-F/L

Teile für Montage entnehmen

Sie müssen vor der Montage einige Einbauteile entnehmen bzw. demontieren, um das Gerät möglichst sicher und gefahrenfrei zu montieren.

Ø Führen Sie alle folgenden Schritte nacheinander

durch.

Ø Legen Sie das Gerät mit der Rückseite nach unten

gerichtet auf eine ebene, saubere und schützende Fläche.

Die folgenden Abbildungen zeigen perspektivisch bereits das montierte Gerät. Sie dienen nur als Hilfestellung für den Monteur. Das Gerät muss bei diesen Arbeitsschritten auf der Rückwand liegen und die Handlungsschritte entsprechend der Perspektive umgesetzt werden.

46 Montageanleitung

Page 47

Unterschale abnehmen

Ø Öffnen Sie die Unterschale, indem Sie die Klappe

sicher an der abgerundeten Kante greifen und nach unten schwenken.

Ø Greifen Sie die herunter geklappte Unterschale

seitlich mit beiden Händen.

Ø Heben Sie die Unterschale ca. 2 cm an (1.).

Ø Lösen Sie die Unterschale, indem Sie die

Unterschale nach vorne ziehen (2.).

Teile für Montage entnehmen

Ø Entnehmen Sie die Unterschale.

Capillar Trap entnehmen

Ø Greifen Sie das Capillar Trap seitlich mit beiden

Händen.

Ø Ziehen Sie das Capillar Trap nach unten (1.).

Ø Entnehmen Sie das Capillar Trap (2.).

Montageanleitung 47

Page 48

Gerät montieren

Montageausschnitt herstellen

Der Montageausschnitt muss folgende Abmessungen haben:

Bezeichnung Maß

Gerät montieren

WARNUNG

Verletzungsgefahr durch herunterfallende Teile.

Ø Stellen Sie sicher, dass sich während der

Arbeiten keine Personen unterhalb des Arbeitsbereiches aufhalten.

WARNUNG

Verletzungsgefahr durch herunterfallende Teile bei unsachgemäßer Befestigung.

X 250 mm

Y volle Breite des Unter-

schrankes zwischen den Wangen

Sie benötigen für diesen Arbeitsschritt eine Säge (z. B. Stichsäge).

Ø Schützen Sie alle Flächen Ihres Arbeitsbereiches

gegen Schäden, z. B. durch dicke Pappe oder Schaumstoff.

Ø Sägen Sie den Montageausschnitt gemäß den

Maßangaben Ihres Gerätes aus.

Ø Stellen Sie die Tragkraft des Schrankes

sicher.

Ø Verwenden Sie nur geeignetes

Ø Stellen Sie sicher, dass das Gerät korrekt

aufgehängt ist.

ACHTUNG

Beschädigung durch herunterfallende Teile.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) unterhalb Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

Das Gerät wird an den zwei Haltern aufgehängt. Die Halter werden mit Schrauben an dem Schrank befestigt.

48 Montageanleitung

Page 49

Funktionsweisen der möglichen Betriebsarten.

Sicherheitsabstände einhalten

Gerät montieren

Halter montieren

Die folgenden Abbildungen zeigen die

Die verwendeten Geräte werden symbolisch dargestellt. Die Abbildungen dienen als Hilfestellung. Die dargestellten Geräteformen können von Ihrem Gerät abweichen.

Folgende, gesetzlich vorgeschriebene Mindestabstände müssen eingehalten werden:

Bezeichnung Maß

Y 0 mm

X Bei Gaskochfeldern:

mindestens 650 mm. empfohlener Abstand: 550 mm.

Sie benötigen für diesen Arbeitsschritt einen großen Kreuzschlitz-Schraubendreher.

Die beiden im Lieferumfang enthaltenen Halter werden seitlich an die Innenwände des Schranks geschraubt.

Ø Schützen Sie alle Flächen Ihres Arbeitsbereiches

gegen Schäden, z. B. durch dicke Pappe oder Schaumstoff.

Die Metallhebel sind nach unten gerichtet und zeigen zur Schrankfrontseite.

Ø Setzen Sie den von Ihnen mit rechts

gekennzeichneten Halter an der rechten Schrankinnenwand ein (1.).

Ø Stellen Sie sicher, dass die hintere Kante des Halters

bündig an der Rückwand des Schrankes anliegt.

Ø Stellen Sie sicher, dass die untere Kante des Halters

bündig mit der Unterkante des Schrankbodens ist.

Ø Befestigen Sie den Halter mit den im Lieferumfang

enthaltenen Kreuzschlitz-Schrauben (4,5 x 16 mm) (2.).

Ø Drehen Sie die Kreuzschlitz-Schrauben fest (3.).

Ø Stellen Sie sicher, dass der Halter in der richtigen

Einbauposition fest montiert ist.

Montageanleitung 49

Ø Wiederholen Sie den Vorgang mit dem linken Halter.

Page 50

Gerät montieren

Gerät einhängen

GEFAHR

Gefahr durch herunterfallende Teile bei unsachgemäßer Befestigung.

Ø Das mitgelieferte

Befestigungsmaterial ist ausschließlich für die Befestigung im Montageausschnitt eines tragfähigen und stabilen Körpers (z. B. SchrankKorpus) geeignet.

Ø Stellen Sie eine ausreichende

Tragkraft sicher und verwenden Sie geeignetes Befestigungsmaterial.

Sie benötigen für diesen Arbeitsschritt kein Werkzeug.

Ø Stellen Sie sicher, dass die beiden Hebel

vorgespannt sind und schräg nach unten zeigen.

Ø Heben Sie mit zwei Personen das Gerät von unten in

die Bodenplatte mit dem Montageausschnitt.

Gerät horizontal ausrichten

Sie benötigen für diesen Arbeitsschritt kein Werkzeug.

Sie können die Ausrichtung des Geräts geringfügig anpassen. Gehen Sie dazu wie folgt vor:

Ø Schieben Sie das Gerät in die gewünschte Position,

indem Sie seitlich mit der Hand gegen das Gerät drücken.

Gerät fixieren und sichern

Sie benötigen für diesen Arbeitsschritt einen Kreuzschlitzschraubendreher.

Nach der horizontalen Ausrichtung wird das Gerät mit Schrauben (BEH 60 GL mit 2 Stück Schrauben, BEH 90 GL mit 4 Stück Schrauben) in der Endlage fixiert und gesichert, indem das Gerät von unten mit den Haltern verschraubt wird. Der Auszug darf nicht schleifen. Um das Gerät nach der Montage zu sichern, gehen Sie wie folgt vor:

Ø Sichern Sie das Gerät, indem Sie das Gerät von

unten an beiden Seiten mit je einer Kreuzschlitzschraube an den Haltern fixieren.

In der Endposition rasten die Hebel automatisch ein und halten das Gerät.

Ø Schieben Sie das Gerät nach oben bis beide Hebel

einrasten.

Ø Stellen Sie sicher, dass beide Hebel eingerastet sind.

Ø Fixieren Sie je nach Modell das Gerät mit den

restlichen Schrauben.

Ø Stellen Sie sicher, dass das Gerät gesichert und

fixiert ist.

Ø Stellen Sie sicher, dass der Auszug nicht schleift.

50 Montageanleitung

Page 51

Anschlag für die Tiefeneinstellung einstellen

Sie benötigen für diesen Arbeitsschritt einen Schraubenschlüssel SW7 (M4).

Sie können die Position der Frontblende im eingeschobenen Zustand einstellen. Stellen Sie den Anschlag für die Tiefeneinstellung von vorne mit einem Schraubenschlüssel ein.

Den Anschlagpunkt für die Tiefeneinstellung stellen Sie wie folgt ein:

Ø Lösen Sie die Sechskantschrauben M4 an beiden

Seiten des Gerätes(1.).

Ø Schieben Sie die Frontblende in die gewünschte

Position (2.).

Gerät montieren

Ø Stellen Sie sicher, dass die Frontblende in der

richtigen Position ist.

Ø Ziehen Sie die Sechskantschrauben M4 fest an (3.).

Der Anschlag für die Tiefeneinstellung ist eingestellt.

Montageanleitung 51

Page 52

Gerät montieren



Anschlusskontakt für Mauerkasten, P4 Multi und Fensterkontaktschalter anschließen

GEFAHR

Tödlicher Stromschlag durch unsachgemäßes Anschließen.

Ø Lassen Sie Arbeiten an der

Spannungsversorgung nur von einer qualifizierten, ausgebildeten ElektroFachkraft unter Berücksichtigung der landesspezifischen Bestimmungen und Normen (in Deutschland z. B. DIN 57100/VDE 0100, Teil 701), ausführen.

Ø Lassen Sie die folgenden Arbeitsschritte nur eine

Elektro-Fachkraft durchführen.

Sie können an das Gerät einen Fensterkontaktschalter oder einen Unterdruckwächter berbel P4 Multi und einen berbel-Mauerkasten (z B. BMK-F) anschließen. Die Kabelklemmen dazu sind am Lüftergehäuse des Gerätes angebracht.

Ø Verlegen Sie die Steuerungsleitungen des

Fensterschalters oder des Unterdruckwächters berbel P4 Multi zur Abzugshaube.

Ø Verlegen Sie die Steuerungsleitungen des

Mauerkastens zur Abzugshaube.

Anschlussplan für den Fensterkontakt, P4 Multi und den Mauerkastenkontakt



Klemme für den Fensterkontaktschalter oder den berbel Unterdruckwächter P4 Multi (F-K)



Klemme für den Mauerkasten (BMK)



Steuerungsleitung



Netzteil



Mauerkasten BMK-F



Ansteuerungskontakt, potentialfrei



Steuerungskasten der berbel-Abzugshaube

Anschlussklemme für den Mauerkasten

Die Anschlussklemme für den Mauerkasten steuert automatisch den ferngesteuerten Mauerkasten BMK.

Die Steuerungsleitung muss vom Mauerkasten zu den Anschlussklemmen für den Mauerkasten in der Abzugshaube verlegt werden.

ACHTUNG

Beschädigung der Elektronik bei falscher Polung der Steuerleitung.

Die Anschlussklemmen für den Mauerkasten sind in der Abzugshaube mit „BMK“ bzw. „Mauerkasten“ beschriftet.

Um die Steuerungsleitung anzuschließen, müssen Sie

Ø Stellen Sie die richtige Polung der

Steuerleitung sicher.

Ø Schließen Sie nur die Ader 1 an die

Klemme 1 und die Ader 2 an die Klemme 2 an.

die beiden Adern der Steuerungsleitung an die Klemmen 1 und 2 für den Mauerkasten in der Abzugshaube anklemmen. Die Adern sind mit Nummern bezeichnet. Der Ansteuerungskontakt ist potentialfrei.

52 Montageanleitung

Page 53

§ Der Mauerkasten ist geschlossen, wenn der Ansteuerungskontakt in der Abzugshaube geöffnet ist (siehe Anschlussplan).

§ Der Mauerkasten ist geöffnet, wenn der Ansteuerungskontakt in der Abzugshaube geschlossen ist.

Im folgenden Abschnitt wird der Anschluss der Baureihe Mauerkasten BMK-F beschrieben.

Sie benötigen für diesen Arbeitsschritt einen kleinen Schlitzschraubendreher für die Anschlussklemmen in der berbel-Abzugshaube.

Ø Verlegen Sie die Steuerungsleitung des

Mauerkastens zur Abzugshaube.

Ø Stellen Sie sicher, dass die Klemmen für den

Mauerkastenkontakt in der Abzugshaube zugänglich sind.

In der oberen Ecke des Steuerungskastens sind die Anschlussklemmen für den Fensterkontaktschalter und den Mauerkastenkontakt. Die Anschlussklemmen sind mit „Fensterschalter“ und „BMK“ bzw. „Mauerkasten“ beschriftet. Die Klemmenpaare sind mit „1“ und „2“ beschriftet.

Um die Steuerungsleitung anzuschließen, gehen Sie wie folgt vor:

Gerät montieren

Ø Öffnen Sie die Schraube der „BMK“-Klemme 1.

Ø Nehmen Sie die abgesetzte Ader 1 der

Steuerungsleitung.

Ø Führen Sie die Ader 1 in die Klemme 1 ein.

Ø Stellen Sie sicher, dass die Ader-Endhülse der

Steuerungsleitung komplett in der Klemme eingesteckt ist.

Ø Stellen Sie sicher, dass die Isolierung der

Steuerungsleitung nicht in der Klemme ist.

Montageanleitung 53

Page 54

Gerät montieren

Ø Drehen Sie die Schraube der Klemme 1 fest.

Ø Schließen Sie die Steuerungsleitung, wie im

Abschnitt „Anschlussklemme für den Fensterkontaktschalter“ beschrieben, an.

Ø Entnehmen Sie weitere Informationen der

Gebrauchs- und Montageanleitung des Unterdruckwächters berbel P4 Multi.

Anschluss eines Fensterkontaktschalters

An die Anschlussklemme für den Fensterkontaktschalter können Sie einen Fensterschalter anschließen. Der Lüfter der Abzugshaube ist nur betriebsbereit, wenn das Fenster geöffnet ist.

Die Steuerungsleitung muss vom Fensterschalter zu den Anschlussklemmen für den Fensterkontaktschalter in der Abzugshaube verlegt werden.

Ø Schließen Sie die Kabelader 2 in gleicher Weise an

die „BMK“-Klemme 2 an.

Die Steuerungsleitung für den Mauerkasten ist angeschlossen.

Anschluss des Unterdruckwächters berbel P4 Multi

An die Anschlussklemme für den Fensterkontaktschalter können Sie auch den Unterdruckwächter berbel P4 Multi anschließen. Der Lüfter der Abzugshaube ist nur betriebsbereit, wenn vom Unterdruckwächter kein kritischer Unterdruck im Raum festgestellt wird.

Die Steuerungsleitung muss vom Unterdruckwächter berbel P4 Multi zu den Anschlussklemmen für den Fensterkontaktschalter in der Abzugshaube verlegt werden.

Die Anschlussklemmen für den Unterdruckwächter berbel P4 Multi sind in der Abzugshaube mit „Fensterschalter“ beschriftet.

Die Anschlussklemmen für den Fensterkontaktschalter sind in der Abzugshaube mit „Fensterschalter“ beschriftet.

Ø Schließen Sie die Steuerungsleitung, wie im

Abschnitt „Anschlussklemme für den Fensterkontaktschalter“ beschrieben, an.

Anschlussklemme für den Fensterkontaktschalter

Im folgenden Arbeitsschritt wird der Anschluss des Fensterkontaktschalters oder Unterdruckwächter berbel P4 Multi beschrieben.

Die Steuerungsleitung muss vom Fensterschalter zu den Anschlussklemmen für den Fensterkontaktschalter in der Abzugshaube verlegt werden.

Um die Steuerungsleitung anzuschließen, müssen Sie die beiden Adern der Steuerungsleitung an die Klemmen 1 und 2 für den Fensterkontaktschalter in der Abzugshaube anklemmen.

Im folgenden Arbeitsschritt wird der Anschluss des Fensterkontaktschalters beschrieben.

Sie benötigen für diesen Arbeitsschritt einen kleinen Schlitzschraubendreher für die Anschlussklemmen in der berbel-Abzugshaube.

54 Montageanleitung

Page 55

Ø Stellen Sie sicher, dass die Steuerungsleitung des

Fensterschalters oder des Unterdruckwächters berbel P4 Multi zum Gerät verlegt ist.

Ø Stellen Sie sicher, dass die Klemmen für den

Fensterkontaktschalter in der Abzugshaube zugänglich sind.

In der oberen Ecke des Lüfterkastens sind die Anschlussklemmen für den Fensterkontaktschalter und den Mauerkastenkontakt. Die Anschlussklemmen sind mit „Fensterschalter“ und „BMK“ bzw. „Mauerkasten“ beschriftet. Die Klemmenpaare sind mit „1“ und „2“ beschriftet.

Um die Steuerungsleitung anzuschließen, gehen Sie wie folgt vor:

Ø Öffnen Sie die Schraube der „Fensterschalter“-

Klemme 1.

Gerät montieren

Ø Stellen Sie sicher, dass die Isolierung der

Steuerungsleitung nicht in der Klemme ist.

Ø Drehen Sie die Schraube der Klemme 1 fest.

Ø Nehmen Sie die abgesetzte Ader 1 der

Steuerungsleitung.

Ø Führen Sie die Ader 1 in die Klemme 1 ein.

Ø Stellen Sie sicher, dass die Ader-Endhülse der

Steuerungsleitung komplett in der Klemme eingesteckt ist.

Ø Schließen Sie die Kabelader 2 in gleicher Weise an

die „Fensterschalter“-Klemme 2 an.

Die Steuerungsleitung für den Fensterkontaktschalter ist angeschlossen.

Montageanleitung 55

Page 56

Gerät montieren

Abluftanschluss herstellen

Sie können das Gerät für verschiedene Betriebsarten montieren:

§ Umluftbetrieb

§ Abluftbetrieb

§ Hybridbetrieb

Die Montage für die einzelnen Betriebsarten wird in den nächsten Abschnitten beschrieben.

Gerät für den Umluftbetrieb montieren

WARNUNG

Sturzgefahr beim Filterwechsel.

Ø Benutzen Sie eine standsichere

Stehleiter.

VORSICHT

Verletzungsgefahr durch herunterfallende Teile.

Ø Stellen Sie sicher, dass sich

während der Arbeiten keine Personen unterhalb des Gerätes aufhalten.

Ø Setzen Sie das Umluftfilter von oben auf die

Führungshilfe des Lüftergehäuses.

Ø Stellen Sie sicher, dass das Filter korrekt aufgesetzt

ist.

ACHTUNG

Beschädigung durch herunterfallende Teile.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) unterhalb Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

Um die richtige Montage des Filters zu gewährleisten, ist das Gerät am Filtersitz mit einer Führungshilfe ausgestattet.

Das Filter ist richtig eingesetzt, wenn die Unterkante des Filters parallel zur Oberfläche des Lüftergehäuses verläuft und der Spalt ca. 5 mm breit ist.

56 Montageanleitung

Page 57

Gerät für den Abluftbetrieb montieren

WARNUNG

Sturzgefahr bei Arbeiten, die in Höhe ausgeführt werden.

Ø Benutzen Sie eine standsichere

Stehleiter.

VORSICHT

Verletzungsgefahr durch herunterfallende Teile.

Ø Stellen Sie sicher, dass sich

während der Arbeiten keine Personen unterhalb des Gerätes aufhalten.

Gerät montieren

Ø Schieben Sie die Abluftleitung fest auf die

Führungshilfe des Lüfters.

ACHTUNG

Ø Kleben Sie den Übergang zwischen Abluftleitung und

Beschädigung durch herunterfallende Teile.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) unterhalb Ihres Arbeitsbereiches

der Führungshilfe mit Dichtungsband ab.

Ø Stellen Sie sicher, dass die Abluftleitung korrekt

angeschlossen ist.

gegen Schäden, z. B. mit einer dicken Pappe.

Montageanleitung 57

Page 58

Gerät montieren

Gerät für den Hybridbetrieb montieren

WARNUNG

Sturzgefahr beim Filterwechsel.

Ø Benutzen Sie eine standsichere

Stehleiter.

VORSICHT

Verletzungsgefahr durch herunterfallende Teile.

Ø Stellen Sie sicher, dass sich

während der Arbeiten keine Personen unterhalb des Gerätes aufhalten.

Ø Setzen Sie das Filter von oben auf die Führungshilfe

des Lüftergehäuses.

ACHTUNG

Beschädigung durch herunterfallende Teile.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) unterhalb Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

Um die richtige Montage des Filters zu gewährleisten, ist am Filtersitz eine Führungshilfe installiert.

Das Filter ist richtig eingesetzt, wenn die Unterkante des Filters parallel zur Oberfläche des Lüftergehäuses verläuft und der Spalt ca. 5 mm breit ist.

Ø Stellen Sie sicher, dass das Filter korrekt eingesetzt

ist.

Ø Schieben Sie die Abluftleitung auf den Filterkragen.

Ø Kleben Sie den Übergang zwischen Abluftleitung und

der Führungshilfe mit Dichtungsband ab.

58 Montageanleitung

Page 59

Ø Stellen Sie sicher, dass die Abluftleitung korrekt

angeschlossen ist.

Übrige Teile einsetzen

Setzen Sie nach der Montage die entnommenen Teile wie folgt ein:

Capillar Trap einsetzen

Ø Stellen Sie sicher, dass das Capillar Trap vor dem

Einsetzen vollständig trocken ist.

Ø Stellen Sie sicher, dass die Aufschrift “Front“ auf dem

Capillar Trap zur Gerätefrontseite zeigt.

Ø Setzen Sie das Capillar Trap in das Gerät ein, indem

Sie es mit beiden Händen in den Aufnahmeschacht führen (1.).

Ø Drücken Sie das Capillar Trap fest nach oben (2.).

Gerät montieren

Unterschale einsetzen und schließen

Ø Greifen Sie die Unterschale mit beiden Händen.

Ø Führen Sie die Unterschale von unten ins Gerät ein,

bis die Führungsnuten der Klappe gleichzeitig vor den Führungsstiften des Gerätes sind.

Das Capillar Trap rastet hörbar ein.

Ø Drücken Sie die Unterschale nach hinten ins Gerät

(1.).

Ø Ziehen Sie die Unterschale nach unten (2.) bis diese

einrastet.

Ø Stellen Sie sicher, dass die Unterschale richtig

eingesetzt ist. Die Unterschale ist richtig eingesetzt, wenn Sie die Klappe einwandfrei bewegen können.

Montageanleitung 59

Page 60

Erste Reinigung

Unterschale schließen

Ø Schließen Sie die Unterschale, indem Sie diese nach

oben schwenken, bis die beiden Haltemagnete hörbar anliegen.

Ø Stecken Sie den Netzstecker in die Steckdose.

Ø Stellen Sie sicher, dass der Luftkanal nicht

verschlossen ist.

Stromversorgung anschließen

GEFAHR

Tödlicher Stromschlag durch unsachgemäßes Anschließen.

Ø Lassen Sie Arbeiten an der

Die berbel-Haube ist montiert und einsatzbereit.

Erste Reinigung

ACHTUNG

Beschädigung der Oberflächen durch scharfkantige Gegenstände oder aggressive Reinigungsmittel.

Ø Verwenden Sie niemals

scharfkantige Gegenstände, Scheuermittel oder aggressive Reinigungsmittel.

Ø Benutzen Sie ein weiches, feuchtes

Tuch.

Oberflächen reinigen

Ø Reinigen Sie die Oberflächen mit einem weichen,

feuchten Tuch und einem milden Haushaltsreiniger.

Ø Reiben Sie die Oberflächen mit einem weichen Tuch

trocken.

Bedienelement reinigen

Ø Reinigen Sie die Oberflächen des Bedienelementes

mit einem weichen, feuchten Tuch.

Ø Reiben Sie die Oberflächen mit einem weichen Tuch

trocken.

60 Montageanleitung

Page 61

Gerät demontieren

GEFAHR

Tödlicher Stromschlag durch unsachgemäß ausgeführte Elektroarbeiten.

Ø Lassen Sie Arbeiten an der

Spannungsversorgung nur von einer qualifizierten Elektro-Fachkraft unter Berücksichtigung der landesspezifischen Bestimmungen und Normen (in der BRD z. B. DIN 57100/VDE 0100, Teil 701), ausführen.

WARNUNG

Sturzgefahr beim Filterwechsel.

Ø Benutzen Sie eine standsichere

Stehleiter.

Gerät demontieren

Für die Demontage des Gerätes benötigen Sie eine zweite Person, eine standfeste Leiter, einen Kreuzschlitz-Schraubendreher.

Um das Gerät zu demontieren, gehen Sie wie folgt vor:

Ø Unterbrechen Sie allpolig die Spannungsversorgung

des Gerätes.

Ø Entfernen Sie alle Umbauten und Blenden oberhalb

des Gerätes.

Ø Ziehen Sie den Netzstecker ab.

Ø Entfernen Sie ggf. vorhandene Anschlusskabel für

Mauerkasten- und Fensterkontaktschalter.

Nur Hybrid- und Abluftbetrieb:

Ø Entfernen Sie die Abluftleitung.

Nur Hybrid- und Umluftbetrieb:

Ø Entnehmen Sie das Filter.

Ø Öffnen Sie die Unterschale.

ACHTUNG

VORSICHT

Beschädigung durch herunterfallende Teile.

Verletzungsgefahr durch herunterfallende Teile.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld)

Ø Stellen Sie sicher, dass sich

während der Arbeiten keine Personen unterhalb des Gerätes aufhalten.

ACHTUNG

Ø Lösen Sie von unten die beiden Fixier-

Kreutzschlitzschrauben.

unterhalb Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

Ø Halten Sie das Gerät mit zwei Personen. Beschädigung durch herunterfallende Teile.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) unterhalb Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

Ø Lassen Sie das Gerät mit zwei Personen ab.

Ø Lösen Sie die Schrauben der Halter.

Ø Entfernen Sie die Schrauben der Halter.

Ø Nehmen Sie die Halter ab.

Das Gerät ist demontiert.

Montageanleitung 61

Page 62

Entsorgen

Verpackung entsorgen

GEFAHR

Erstickungsgefahr durch Verpackungsteile (z. B. Folien und Styropor).

Ø Bewahren Sie Folie oder andere

Teile der Verpackung für Kinder unzugänglich auf.

ACHTUNG

Die Verpackungsmaterialien sind nach

umweltverträglichen Gesichtspunkten ausgewählt und

aus wiederverwertbaren Materialien hergestellt. Die

Verpackungsmaterialien können nach Gebrauch in den

Rohstoffkreislauf zurückgeführt werden. Dadurch

können wertvolle Rohstoffe eingespart werden.

§ Die Außenverpackung besteht aus Pappe.

§ Das Füllmaterial und die Einlagen bestehen aus

Pappe oder Styropor.

§ Die Schutzfolien und Beutel bestehen aus Polyethylen (PE).

Ø Entsorgen Sie die Verpackung umweltfreundlich

getrennt nach Werkstoffen.

Umweltschäden durch nicht sachgerechte Entsorgung der Verpackung.

Ø Geben Sie die Verpackung

keinesfalls in den normalen Hausmüll.

Ø Führen Sie die Verpackung der

umwelt- und sachgerechten Wiederverwertung (Recycling) zu.

Die Verpackung dient zum Schutz vor Transportschäden.

Nur die Originalverpackung gewährleistet einen ausreichenden Schutz während des Transportes.

Ø Verwahren Sie die Verpackung während der

Garantiezeit.

Gerät entsorgen

Ø Machen Sie das Gerät nach der Demontage

unbrauchbar, indem Sie z. B. das spannungslose Netzkabel abschneiden.

ACHTUNG

Umweltschaden durch unsachgemäße Entsorgung des Gerätes.

Ø Geben Sie das Gerät am Ende der

Nutzungszeit nicht in den normalen Hausmüll.

Ø Erkundigen Sie sich bei Ihrer Stadt-

oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Wiederverwertung (Recycling) oder Entsorgung des Gerätes.

Ø Entsorgen Sie das Gerät nach den gesetzlichen

Bestimmungen über einen Entsorgungsfachbetrieb.

62 Montageanleitung

Page 63

Technische Daten

Typenschild

Sie finden das Typenschild im Geräte-Inneren hinter der Unterschale.

Sie können dem Typenschild folgende Informationen entnehmen:

§ Hersteller

Technische Daten

Einbauhaube BEH 60 GL

BEH 60 GL

Breite 600 mm

Höhe min. 405 bis 635 mm*

Max. Lüfterleistung freiblasend

630 m³/h

§ Herstelleradresse

§ Geräte-Typ

§ Spannung

§ Gesamtleistung

§ Seriennummer

§ Baujahr

§ Symbole der eingehaltenen gesetzlichen

Bestimmungen und Prüfzeichen.

Das Gerät wurde unter Einhaltung der Bestimmungen der VDE 60335-2-31 gefertigt und entspricht folgenden Richtlinien und Gesetzen:

§ EMV-Gesetz (EG Richtlinie 2004/108/EWG)

§ Niederspannungsrichtlinie (2006/95/EG).

Technische Änderungen vorbehalten.

Gewicht: ca. 18 kg*

Leistungsaufnahme Lüfter

Leistungsaufnahme gesamt

LED Leuchtmittel Kochfeld

130 W

160 W

BEH 60 GL: 6,5 W BEH 90 GL: 7,8 W

Anschluss-Spannung 230 V/50 Hz

*) je nach bestellter Ausführung

Montageanleitung 63

Page 64

Montageanleitung

Kontakt

Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Möglichkeiten:

Post: berbel Ablufttechnik GmbH

Sandkampstraße 100 D-48432 Rheine

Telefon: +49 (0)5971 / 80 80 9-0

Mo bis Do 8 - 17 Uhr und Fr 8 – 14 Uhr

Telefax: +49 (0)5971 / 80 80 9-10

Internet: www.berbel.de

E-Mail: [email protected]

Kundendienst des Herstellers kontaktieren

Sie können unseren Kundendienst auf verschiedene Arten kontaktieren. Wählen Sie aus folgenden Möglichkeiten:

Telefon: +49 (0)5971 / 80 80 9-660

Mo bis Do 10 - 17 Uhr und Fr 10 – 14 Uhr

Telefax: +49 (0)5971 / 80 80 9-650

E-Mail: [email protected]

Deutschsprachige Original-Anleitung bearbeitet von: B. Gebhardt - Büro für Technische Dokumentation 45891 Gelsenkirchen www.tddv.de Printed in Germany Stand: 12.06.2014 04:17 Technische und inhaltliche Änderungen vorbehalten
