Wprowadzenie: Dziękujemy za wybór produktu be quiet! Instrukcja przeprowadzi Cię przez proces montażu. Jeśli napotkasz
jakieś problemy w trakcie instalacji, skontaktuj się z naszym serwisem poprzez wiadomość e-mail na adres: [email protected].
Pamiętaj jednak, że be quiet! nie ponosi odpowiedzialności za uszkodzenia spowodowane problemami z kompatybilnością.
Gwarancja:
• Trzy lata gwarancji producenta dla klienta końcowego (tylko pierwszy zakup u autoryzowanego dystrybutora be quiet!)
• Rozpatrzenie gwarancji jest możliwe jedynie na podstawie dołączonej kopii dowodu zakupu u autoryzowanego dystrybutora be quiet!
• Jakiekolwiek manipulacje i zmiany w budowie, jak również uszkodzenia powstałe w wyniku mechanicznych działań
zewnętrznych prowadzą do całkowitej utraty gwarancji
• Obowiązujące Ogólne warunki gwarancji na nasze produkty można znaleźć pod adresem www.bequiet.com
Listan Poland Sp. z o.o., ul. Drzeworytników 66, 01-385
Warszawa
Na terenie Polski szersze wsparcie mogą Państwo uzyskać
pod adresem e-mail: [email protected]
W celu instalacji rekomendujemy przygotowanie montażu coolera na zewnątrz obudowy PC. Cooler należy zdemontować przed transportem.
!
V1/22
ZAWARTOŚĆ
Intel: LGA 2011 (-3) square ILM
2
3
4
5
6
7
Nazwa części Ilość
be quiet! Shadow Rock LP
Cooler CPU
wentylator 120mm
Backplate Intel
Wsporniki montażowe Intel
Wsporniki montażowe Intel LGA
1700
Krótkie wsporniki montażowe
AMD
Mostek montażowy coolera
1
1
1
2
2
2
1
8
9
10
11
12
13
14
15
16
Nazwa części Ilość
Nakrętki dystansowe Intel A
Nakrętki dystansowe Intel B
Nakrętki dystansowe AMD
Śruby mocujące wspornik
montażowy
Śruby mocujące mostek
montażowy
Śruby backplate Intel
Śruby backplate AMD
O-ringi
Zapinki wentylatora
4
4
4
4
2
4
4
4
2
Potrzebne są do tego następujące części:
1x be quiet! Shadow Rock LP Cooler CPU (1), 1x wentylator 120mm (2), 2x Wsporniki montażowe Intel (4), 1x Mostek montażowy coolera (7), 4x Nakrętki dystansowe Intel A (8),
4x Śruby mocujące wspornik montażowy (11), 2x Śruby mocujące mostek montażowy (12), 2x Zapinki wentylatora (16)
Montaż ramy mocującej cooler
Najpierw przykręcić nakrętki dystansowe Intel A na gwinty ramy gniazda. Umieścić
wsporniki montażowe Intel nad nakrętkami dystansowymi Intel i przykręcić
Montaż coolera CPU
Naklejka ochronna na spodzie coolera musi zostać usunięta przed instalacją na
procesor.
je śrubami mocującymi wspornika montażowego. Do tego celu można użyć
dowolnego śrubokręta krzyżowego.
Uwaga: dostarczona pasta termoprzewodzaca nie nadaje sie do spozycia przez
ludzi. W razie połkniecia wypij duza ilosc wody i niezwłocznie zasiegnij porady
lekarza. Przechowuj w miejscu niedostepnym dla dzieci. Unikac kontaktu ze
skora i oczami.
Umieścić mostek montażowy coolera centralnie na coolerze. Włożyć śruby
mocujące mostek montażowy od góry do mostka montażowego coolera, a
następnie dokręcić je naprzemiennie. Do tego celu można użyć dowolnego
śrubokręta krzyżowego.
Przymocować wentylator 120mm do coolera za pomocą zapinek wentylatora. Pod łączyć
wentylator do sygnału PWM płyty głównej.
Podczas demontażu wentylatora odciągnać wycięcia zapinek wentylatora od
wentylatora.
Page 2

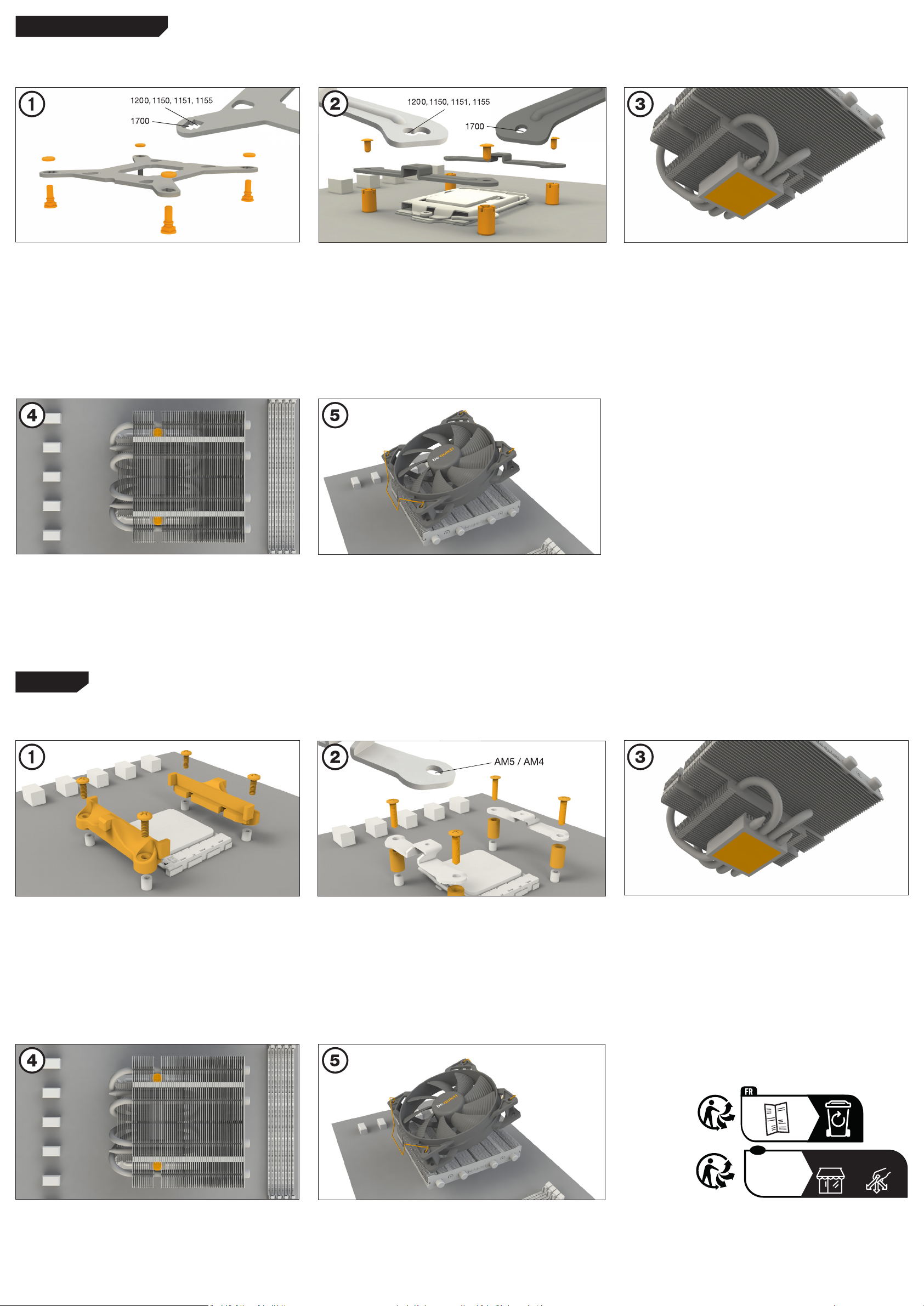

Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155
Potrzebne są do tego następujące części:
be quiet! Shadow Rock LP Cooler CPU (1), 1x wentylator 120mm (2), 1x Backplate Intel (3), 2x Wsporniki montażowe Intel (4), Wsporniki montażowe Intel LGA 1700 (5),
1x Mostek montażowy coolera (7), 4x Nakrętki dystansowe Intel B (9), 4x Śruby mocujące wspornik montażowy (11), 2x Śruby mocujące mostek montażowy (12), 4x Śruby
backplate Intel (13), 4x O-ringi (15), 2x Zapinki wentylatora (16)
Montaż backplate
Umieścić śruby Intel backplate w wycięciach znajdujących się z tyłu backplate Intel.
Zwrócić uwagę, aby pokrywały się z otworami wywierconymi dla każdego gniazda.
Aby zamocować śruby tylnej płyty na backplate Intel, użyć o-ringi. Po zakończeniu
montażu backplate Intel dla odpowiedniego gniazda Intel umieścić go pod płytą
główną. Upewnić się, że śruby backplate są dokładnie umieszczone w otworach
płyty głównej.
Umieścić mostek montażowy coolera centralnie na coolerze. Włożyć śruby mocujące
mostek montażowy od góry do mostka montażowego coolera, a następnie dokręcić
je naprzemiennie. Do tego celu można użyć dowolnego śrubokręta krzyżowego.
Montaż wsporników montażowych
Przykręć nakrętkę dystansową Intel B do poprzednio umieszczonej płyty backplate
Intel. Następnie umieść, w zależności od gniazda, wsporniki montażowe Intel
lub wsporniki montażowe Intel LGA 1700 nad nakrętkach dystansowych Intel B i
przymocuj je za pomocą śrub mocujących wspornik montażowy. Możesz do tego
użyć dowolnego śrubokręta krzyżakowego.
Przymocować wentylator 120mm do coolera za pomocą zapinek wentylatora.
Podłączyć wentylator do sygnału PWM płyty głównej.
Podczas demontażu wentylatora odciągnać wycięcia zapinek wentylatora od
wentylatora.
Montaż coolera CPU
Naklejka ochronna na spodzie coolera musi zostać usunięta przed instalacją na
procesor.
Uwaga: dostarczona pasta termoprzewodzaca nie nadaje sie do spozycia przez
ludzi. W razie połkniecia wypij duza ilosc wody i niezwłocznie zasiegnij porady
lekarza. Przechowuj w miejscu niedostepnym dla dzieci. Unikac kontaktu ze skora
i oczami.
AMD: AM5 / AM4
Potrzebne są do tego następujące części:
1x be quiet! Shadow Rock LP Cooler CPU (1), 1x wentylator 120mm (2), 2x Krótkie wsporniki montażowe AMD (6), 1x Mostek montażowy coolera (7), 4x Nakrętki dystansowe
AMD (10), 2x Śruby mocujące mostek montażowy (12), 4x Śruby backplate AMD (14), 2x Zapinki wentylatora (16)
Montaż ramy mocującej cooler
Aby umożliwić montaż coolera, usuń oba plastikowe elementy podtrzymujące
moduł retencyjny AMD. Fabrycznie zamontowany backplate przymocowany do
Umieścić cztery nakrętki dystansowe AMD na śrubach backplate wystających z
przedniej strony i przymocować oba krótkie wsporniki montażowe AMD z pomocą
śrub backplate AMD.
tylnej strony płyty głównej będzie potrzebny do późniejszego montażu coolera.
Montaż coolera CPU
Naklejka ochronna na spodzie coolera musi zostać usunięta przed instalacją na
procesor.
Uwaga: dostarczona pasta termoprzewodzaca nie nadaje sie do spozycia przez
ludzi. W razie połkniecia wypij duza ilosc wody i niezwłocznie zasiegnij porady
lekarza. Przechowuj w miejscu niedostepnym dla dzieci. Unikac kontaktu ze
skora i oczami.
Umieścić mostek montażowy coolera centralnie na coolerze. Włożyć śruby mocujące
mostek montażowy od góry do mostka montażowego coolera, a następnie dokręcić
je naprzemiennie. Do tego celu można użyć dowolnego śrubokręta krzyżowego.
Przymocować wentylator 120mm do coolera za pomocą zapinek wentylatora. Pod łączyć
wentylator do sygnału PWM płyty głównej.
Podczas demontażu wentylatora odciągnać wycięcia zapinek wentylatora od
wentylatora.
