PURE ROCK PRO 3
Wprowadzenie: Dziękujemy za wybór produktu be quiet! Instrukcja
przeprowadzi Cię przez proces montażu. Jeśli napotkasz jakieś problemy
w trakcie instalacji, skontaktuj się z naszym serwisem poprzez wiadomość
e-mail na adres: [email protected]. Pamiętaj jednak, że be quiet! nie ponosi
odpowiedzialności za uszkodzenia spowodowane problemami z
kompatybilnością.
Gwarancja:
• 3 lata gwarancji producenta dla klienta końcowego (tylko pierwszy
zakup u autoryzowanego dystrybutora be quiet!)
• Rozpatrzenie gwarancji jest możliwe jedynie na podstawie dołączonej
kopii dowodu zakupu u autoryzowanego dystrybutora be quiet!
• Jakiekolwiek manipulacje i zmiany w budowie, jak również uszkodzenia
powstałe w wyniku mechanicznych działań zewnętrznych prowadzą do
całkowitej utraty gwarancji
• Los Obowiązujące Ogólne warunki gwarancji na nasze produkty można
znaleźć pod adresem www.bequiet.com
LISTAN Poland Sp. z o.o. | Astrum Business Park |
Łopuszańska 95 | 02-457 Warsaw | Poland
Na terenie Polski szersze wsparcie mogą Państwo uzyskać
pod adresem e-mail: [email protected]
W celu instalacji rekomendujemy przygotowanie montażu coolera
!
na zewnątrz obudowy PC. Rekomendujemy demontaż coolera przed
transportem.
V1/24

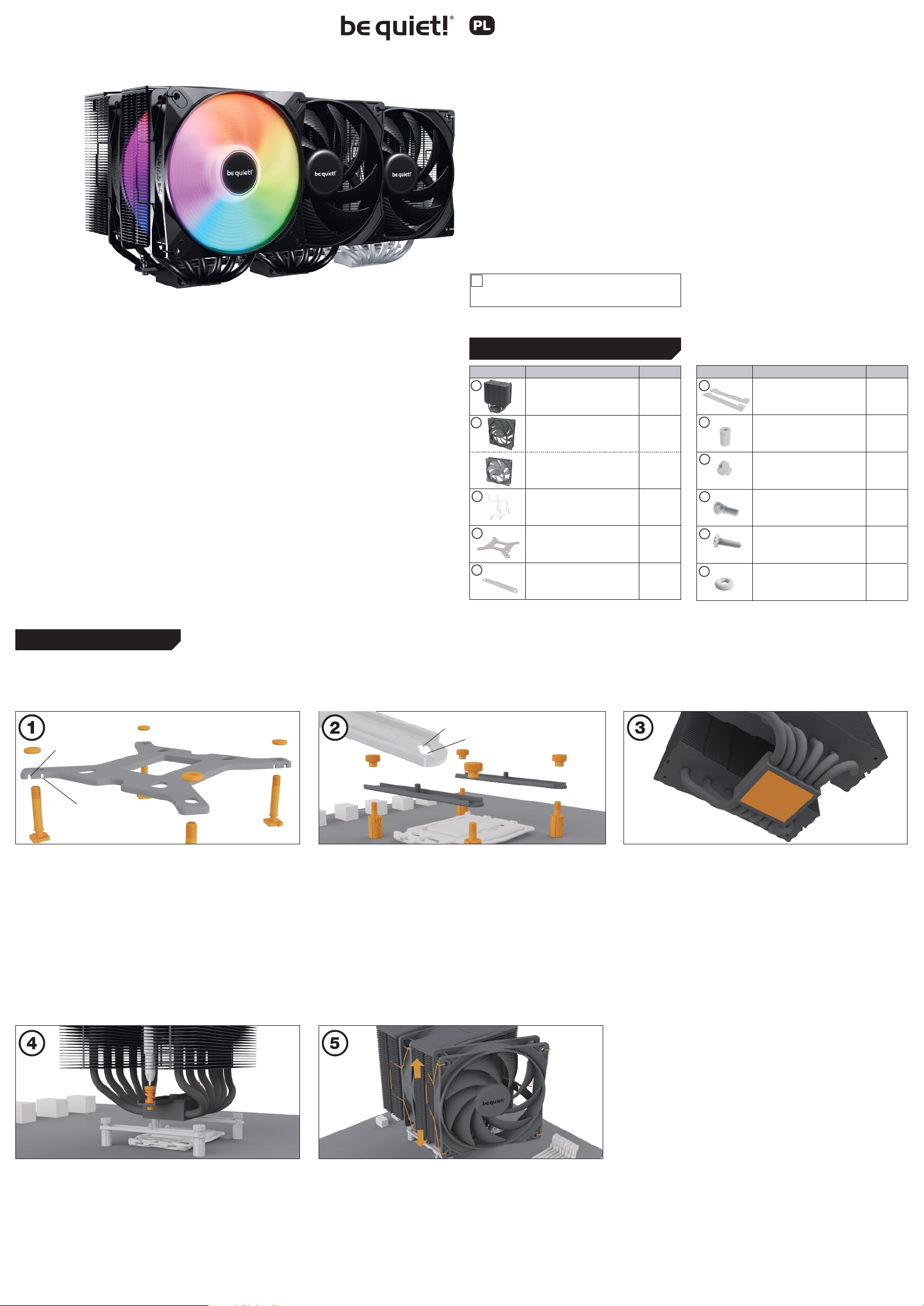

ZAWARTOŚĆ
Intel: LGA 1851 / 1700 / 1200 / 1150 / 1151 / 1155
Potrzebne sa do tego nastepujace czesci:
1x Pure Rock Pro 3 CPU cooler (1), 2x fan (2), 4x fan clips (3), 1x Intel backplate (4), 2x Intel mounting brackets (5), 4x Plastic spacers (7),
4x Thumb screws (8), 4x Intel backplate screws (9), 4x O-rings (11)
1
2
3
4
5
Nazwa części Ilość
Pure Rock 3 CPU cooler
Pure Wings 3 120mm PWM fan
Light Wings LX 120mm PWM fan
Fan clips
Intel backplate
Intel mounting brackets
1
2
2
4
1
2
10
11
Nazwa części Ilość
6
7
8
9
Long AMD mounting brackets
Plastic spacers
Thumb screws
Intel backplate screws
AMD backplate screws
O-rings
2
4
4
4
4
4
1: 1851, 1700
2: 1200, 1150, 1151, 1155
Montaż backplate
Umieścić śruby Intel backplate w wycięciach znajdujących się z tyłu backplate Intel. Zwrócić uwagę,
aby pokrywały się z otworami wywierconymi dla każdego gniazda. Aby zamocować śruby na backplate
Intel, zastosować o-ringi. Po zakończeniu montażu backplate Intel dla odpowiedniego gniazda
Intel umieścić go pod płyta główną. Upewnić się, że śruby backplate są dokładnie umieszczone w
otworach płyty głównej.
2: 1200, 1150, 1151, 1155
1: 1851, 1700
Montaz wsporników montazowych
Umieść plastikowe dystanse na wcześniej ustawionym backplate Intel. Następnie umieść wsporniki
montażowe Intel nad plastikowymi dystansami, aby przymocować je za pomocą śrub motylkowych.
Upewnij się, że położenie wsporników montażowych pasuje do gniazda. Do przykręcenia możesz
śrubokręta krzyżakowego.
Montaż coolera CPU
Najpierw zdejmij folię ochronną ze spodu coolera. Rozprowadź pastę termoprzewodzącą na
powierzchni procesora. Dostarczona ilość wystarcza na jedno lub dwa zastosowania.
Uwaga: Dostarczona pasta termoprzewodząca nie nadaje się do spożycia przez ludzi. W razie
połknięcia wypij dużą ilość wody i niezwłocznie zasięgnij porady lekarza. Przechowuj w miejscu
niedostępnym dla dzieci. Unikać kontaktu ze skórą i oczami.
Umieść cooler na procesorze. Teraz przykręć chłodzenie naprzemiennie. Możesz użyć dowolnego
śrubokręta krzyżakowego.
Montaż wentylatora (Pure Rock Pro 3)
Przymocuj wentylator Pure Wings 3 w środku coolera za pomocą zapinek wentylatora. Podłącz
oba wentylatory za pomocą przewodu Y. Teraz podłącz wentylatory do sygnału PWM płyty
głównej. Podczas demontażu wentylatora odciągnij zapinki od wentylatora. Za pomocą zapinek
możesz wyregulować wysokość przedniego wentylatora Pure Wings 3.
bequiet.com
Page 2
6
PURE ROCK PRO 3PURE ROCK PRO 3 BLACK
Montaż wentylatora (Pure Rock Pro 3 LX)
Przymocuj wentylator Light Wings LX w środku chłodzenia za pomocą zapinek wentylatora.
Podłącz oba wentylatory za pomocą przewodu Y. Teraz podłącz wentylatory do sygnału PWM
płyty głównej. Podczas demontażu wentylatora odciągnij zapinki od wentylatora. Za pomocą
zapinek możesz wyregulować wysokość przedniego wentylatora Light Wings LX.
AMD: AM5 / AM4
Potrzebne są do tego następujące części:
1x CPU cooler Pure Rock Pro 3 (1), 2x wentylator (2), 4x zapinki wentylatora (3), 2x długie uchwyty montażowe AMD (6), 4x plastikowe dystanse (7), 4x śruby
backplate AMD (10)
Synchronizacja podświetlenia ARGB z płytą główną (Pure Rock Pro 3 LX)
Pure Rock Pro 3 LX umożliwia synchronizację podświetlenia ARGB bezpośrednio przez płytę główną.
W tym celu wyłącz system przed instalacją. Następnie podłącz złącze ARGB do płyty głównej. Teraz
podświetlenie ARGB jest kontrolowane przez oprogramowanie płyty głównej.
Uwaga: Złącze ARGB może być podłączone tylko do złącza 5V ARGB.
www.bequiet.com/bk042
PURE ROCK PRO 3 LX
www.bequiet.com/bk043
Product information for this CPU cooler
Produktinformationen zu diesem CPU-Kühler
Informations produit pour ce système de refroidissement
Información del producto para este refrigerador de CPU
Informacje produktowe dla tego coolera CPU
Подробнаяинформацияоданномкулередляпроцессора
Детальнаінформаціяпроцейкулер
NL
Engelstalige productinformatie voor deze processorkoeler
SE
Produktinformation för den här processorkylaren, på engelska
製品情報CPUクーラー
此CPU散熱器的產品資訊
此CPU散热器的产品信息
www.bequiet.com/bk041

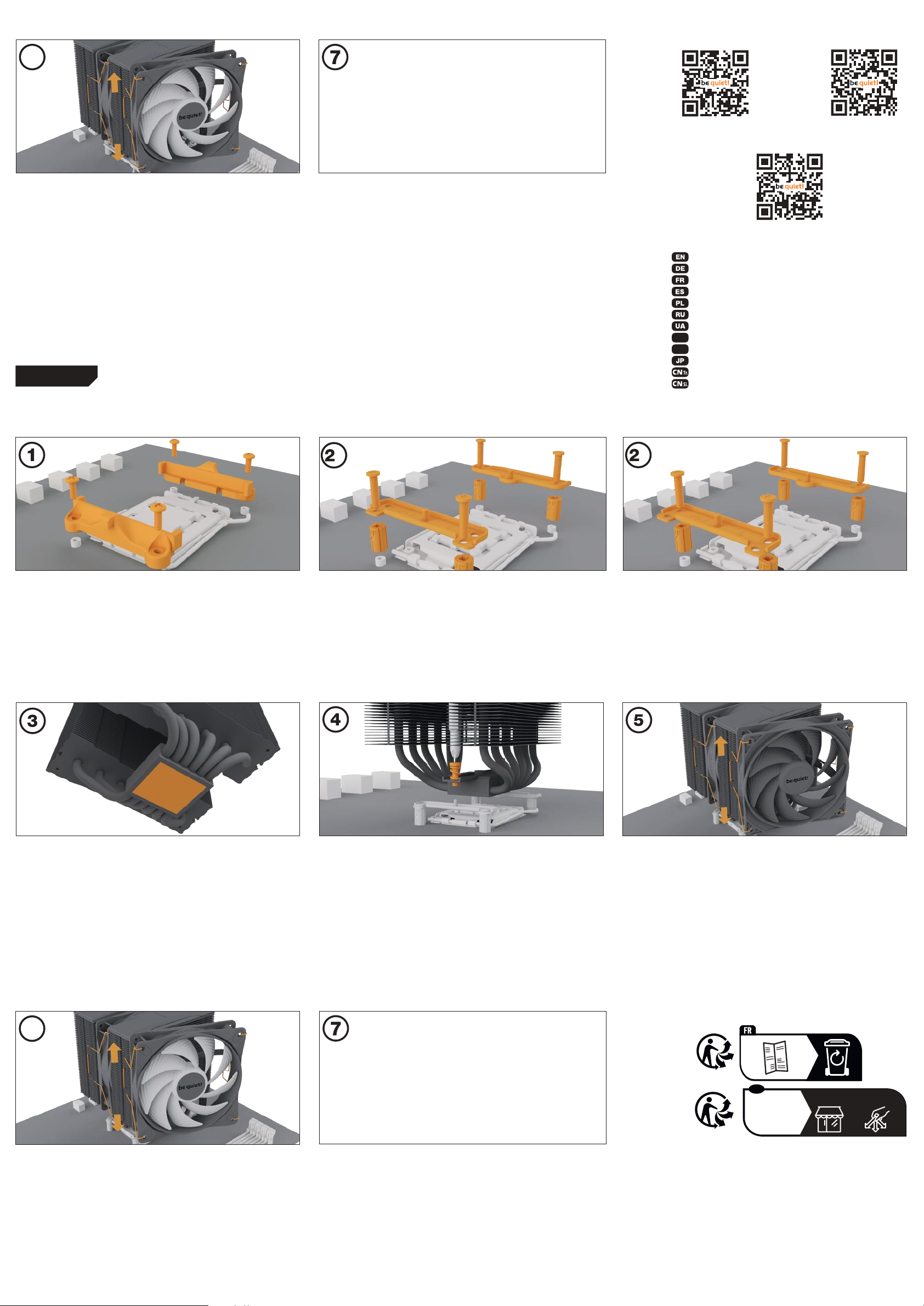

Instalacja ramy mocującej coolera
Aby umożliwić montaż coolera, usuń oba plastikowe elementy mocujące modułu retencji AMD.
Fabryczna płytka montażowa przymocowana do tylnej strony płyty głównej będzie potrzebna do
późniejszej instalacji coolera.
a
Umieść cztery plastikowe dystanse na śrubach backplate wystających przez przednią stronę.
Wybierz pozycję „0”, aby uzyskać maksymalną zgodność z płytą główną. Teraz przymocuj oba
krótkie wsporniki montażowe AMD za pomocą śrub backplate AMD. W celu alternatywnego montażu
kontynuuj od kroku 2b.
b
Umieść cztery plastikowe dystanse na śrubach backplate wystających przez przednią stronę.
Wybierz pozycję „8” dla pozycji przesuniętej na procesorze Ryzen 3000-, 5000-, 7000- lub 9000.
Teraz przymocuj oba krótkie wsporniki montażowe AMD za pomocą śrub backplate AMD. W celu
alternatywnego montażu kontynuuj od kroku 2a.
Montaż coolera CPU
Najpierw zdejmij folię ochronną ze spodu coolera. Rozprowadź pastę termoprzewodzącą na
powierzchni procesora. Dostarczona ilość wystarcza na jedno lub dwa zastosowania.
Uwaga: Dostarczona pasta termoprzewodząca nie nadaje się do spożycia przez ludzi. W razie
połknięcia wypij dużą ilość wody i niezwłocznie zasięgnij porady lekarza. Przechowuj w miejscu
niedostępnym dla dzieci. Unikać kontaktu ze skórą i oczami.
6
Montaż wentylatora (Pure Rock Pro 3 LX)
Przymocuj wentylator Light Wings LX w środku chłodzenia za pomocą zapinek wentylatora. Podłącz
oba wentylatory za pomocą przewodu Y. Teraz podłącz wentylatory do sygnału PWM płyty głównej.
Podczas demontażu wentylatora odciągnij zapinki od wentylatora. Za pomocą zapinek możesz
wyregulować wysokość przedniego wentylatora Light Wings LX.
Umieść cooler na CPU. Teraz przykręć chłodzenie naprzemiennie. Możesz użyć dowolnego śrubokręta
krzyżakowego.
Synchronizacja podświetlenia ARGB z płytą główną (Pure Rock Pro 3 LX)
Pure Rock Pro 3 LX umożliwia synchronizację podświetlenia ARGB bezpośrednio przez płytę główną. W tym
celu wyłącz system przed instalacją. Następnie podłącz złącze ARGB do płyty głównej. Teraz podświetlenie
ARGB jest kontrolowane przez oprogramowanie płyty głównej.
Uwaga: Złącze ARGB może być podłączone tylko do złącza 5V ARGB.
Montaż wentylatora (Pure Rock Pro 3)
Przymocuj wentylator Pure Wings 3 w środku coolera za pomocą zapinek wentylatora. Podłącz
oba wentylatory za pomocą przewodu Y. Teraz podłącz wentylatory do sygnału PWM płyty
głównej. Podczas demontażu wentylatora odciągnij zapinki od wentylatora. Za pomocą zapinek
możesz wyregulować wysokość przedniego wentylatora Pure Wings 3.
