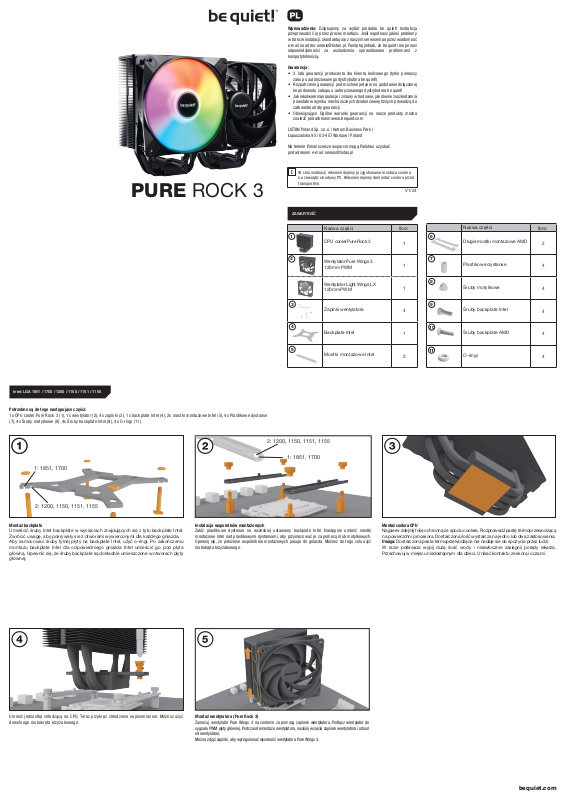

PURE ROCK 3
Wprowadzenie: Dziękujemy za wybór produktu be quiet! Instrukcja
przeprowadzi Cię przez proces montażu. Jeśli napotkasz jakieś problemy
w trakcie instalacji, skontaktuj się z naszym serwisem poprzez wiadomość
e-mail na adres: [email protected]. Pamiętaj jednak, że be quiet! nie ponosi
odpowiedzialności za uszkodzenia spowodowane problemami z
kompatybilnością.
Gwarancja:
• 3 lata gwarancji producenta dla klienta końcowego (tylko pierwszy
zakup u autoryzowanego dystrybutora be quiet!)
• Rozpatrzenie gwarancji jest możliwe jedynie na podstawie dołączonej
kopii dowodu zakupu u autoryzowanego dystrybutora be quiet!
• Jakiekolwiek manipulacje i zmiany w budowie, jak również uszkodzenia
powstałe w wyniku mechanicznych działań zewnętrznych prowadzą do
całkowitej utraty gwarancji
• Obowiązujące Ogólne warunki gwarancji na nasze produkty można
znaleźć pod adresem www.bequiet.com
LISTAN Poland Sp. z o.o. | Astrum Business Park |
Łopuszańska 95 | 02-457 Warsaw | Poland
Na terenie Polski szersze wsparcie mogą Państwo uzyskać
pod adresem e-mail: [email protected]
W celu instalacji rekomendujemy przygotowanie montażu coolera
!
na zewnątrz obudowy PC. Rekomendujemy demontaż coolera przed
transportem.
V1/24

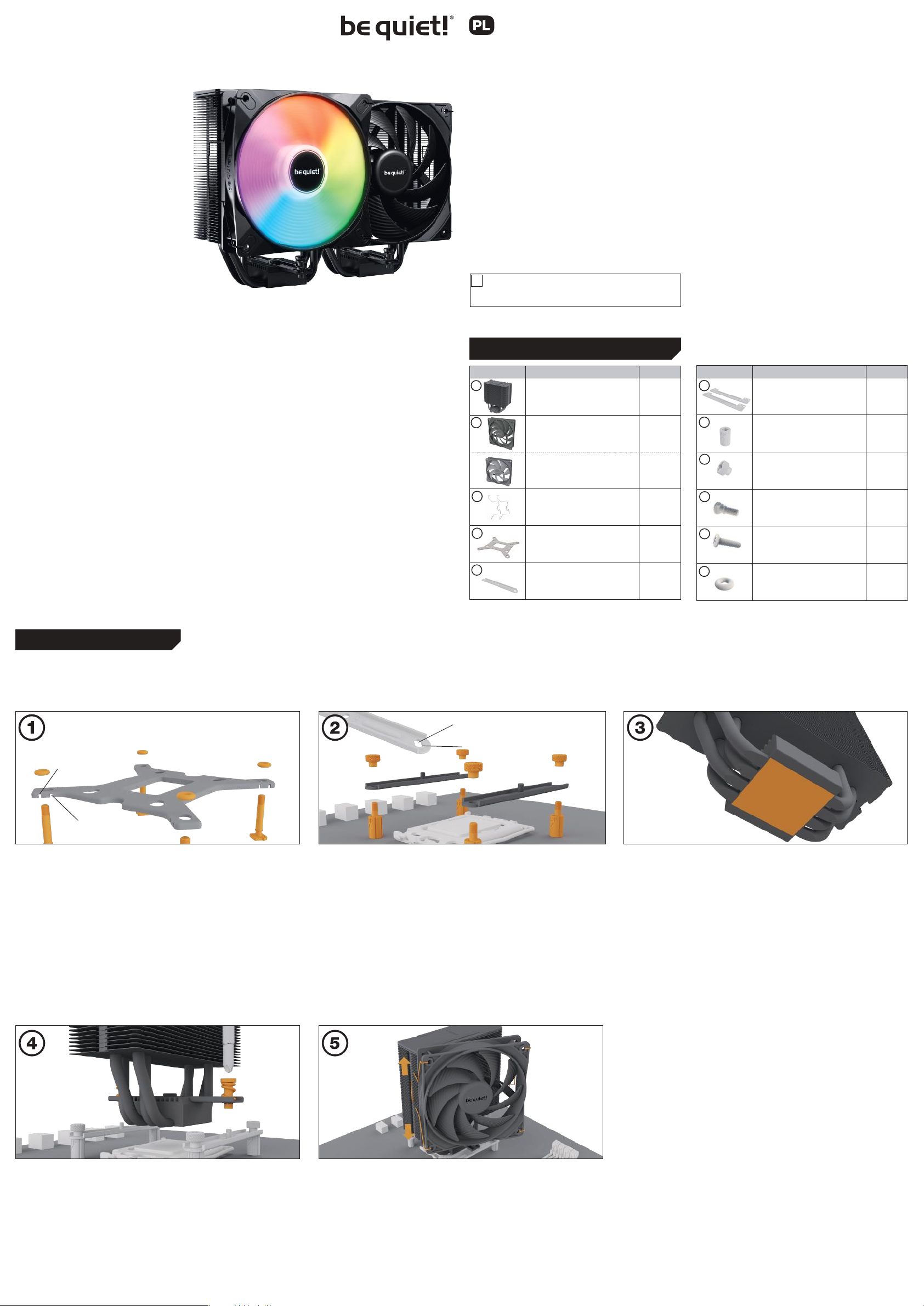

ZAWARTOŚĆ
Intel: LGA 1851 / 1700 / 1200 / 1150 / 1151 / 1155
Potrzebne są do tego następujące części:
1x CPU cooler Pure Rock 3 (1), 1x wentylator (2), 4x zapinki (3), 1x backplate Intel (4), 2x mostki montażowe Intel (5), 4x Plastikowe dystanse
(7), 4x Śruby motylkowe (8), 4x Śruby backplate Intel (9), 4x O-ringi (11)
1
2
3
4
5
Nazwa części
CPU cooler Pure Rock 3
Wentylator Pure Wings 3
120mm PWM
Wentylator Light Wings LX
120mm PWM
Zapinki wentylatora
Backplate Intel
Mostki montażowe Intel
Ilosc
1
1
1
4
1
2
6
7
8
9
10
11
Nazwa części
Długie mostki montażowe AMD
Plastikowe dystanse
Śruby motylkowe
Śruby backplate Intel
Śruby backplate AMD
O-ringi
Ilosc
2
4
4
4
4
4
1: 1851, 1700
2: 1200, 1150, 1151, 1155
Montaż backplate
Umieścić śruby Intel backplate w wycięciach znajdujących się z tyłu backplate Intel.
Zwrócić uwagę, aby pokrywały sie z otworami wywierconymi dla każdego gniazda.
Aby zamocować śruby tylnej płyty na backplate Intel, użyć o-ringi. Po zakończeniu
montażu backplate Intel dla odpowiedniego gniazda Intel umieścić go pod płyta
główną. Upewnić się, że śruby backplate są dokładnie umieszczone w otworach płyty
głównej.
2: 1200, 1150, 1151, 1155
1: 1851, 1700
Instalacja wsporników montażowych
Załóż plastikowe dystanse na wcześniej ustawiony backplate Intel. Następnie umieść mostki
montażowe Intel nad plastikowymi dystansami, aby przymocować je za pomocą śrub motylkowych.
Upewnij się, że położenie wsporników montażowych pasuje do gniazda. Możesz do tego celu użyć
śrubokręta krzyżakowego.
Montaż coolera CPU
Najpierw zdejmij folię ochronną ze spodu coolera. Rozprowadź pastę termoprzewodzącą
na powierzchni procesora. Dostarczona ilość wystarcza na jedno lub dwa zastosowania.
Uwaga: Dostarczona pasta termoprzewodząca nie nadaje sie do spożycia przez ludzi.
W razie połknięcia wypij dużą ilość wody i niezwłocznie zasięgnij porady lekarza.
Przechowuj w miejscu niedostępnym dla dzieci. Unikać kontaktu ze skórą i oczami.
Umieść jednostkę chłodzącą na CPU. Teraz przykręć chłodzenie naprzemiennie. Możesz użyć
dowolnego śrubokręta krzyżakowego.
Montaż wentylatora (Pure Rock 3)
Zamocuj wentylator Pure Wings 3 na coolerze za pomocą zapinek wentylatora. Podłącz wentylator do
sygnału PWM płyty głównej. Podczas demontażu wentylatora, naciśnij wcięcia zapinek wentylatora i odsuń
od wentylatora.
Można zdjąć zapinki, aby wyregulować wysokość wentylatora Pure Wings 3.
bequiet.com
Page 2
6
PURE ROCK 3 BLACK
PURE ROCK 3 LX
Montaż wentylatora (Pure Rock 3 LX)
Zamocuj wentylator Light Wings LX na coolerze za pomocą zapinek wentylatora. Podłącz wentylator
do sygnału PWM płyty głównej. Podczas demontażu wentylatora, naciśnij wcięcia zapinek
wentylatora i odsuń od wentylatora. Można zdjąć zapinki, aby wyregulować wysokość wentylatora
Light Wings LX.

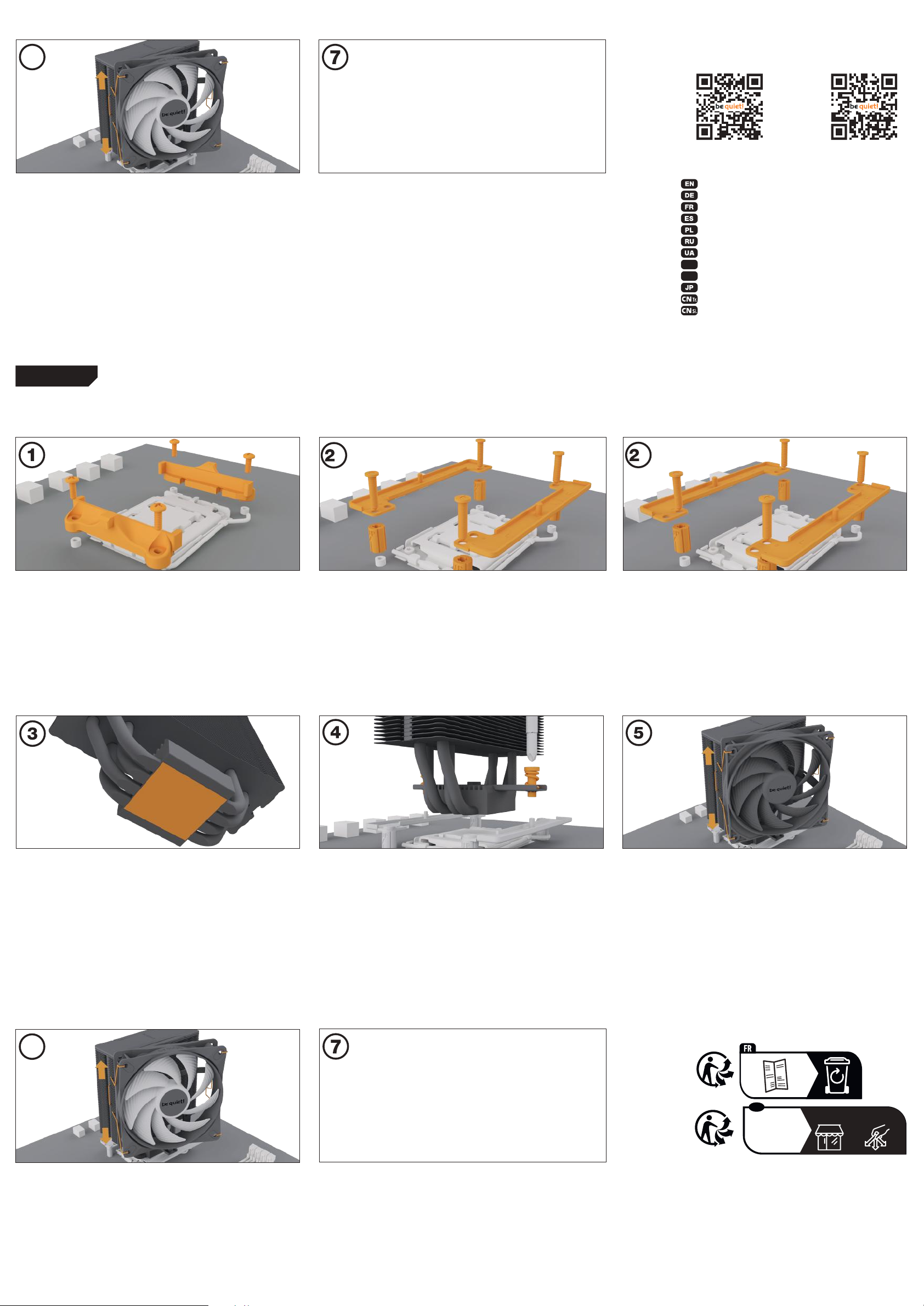

AMD: AM5 / AM4
Potrzebne sa do tego nastepujace czesci:
1x CPU cooler Pure Rock 3 (1), 1x wentylator (2), 4x zapinki wentylatora (3), 2x długie mostki montażowe AMD (6), 4x Plastikowe dystanse (7), 4x
Śruby backplate AMD (10)
Synchronizacja podświetlenia ARGB z płytą główną (Pure Rock 3 LX)
Zamocuj wentylator Light Wings LX na coolerze za pomocą zapinek wentylatora. Podłącz
wentylator do sygnału PWM płyty głównej. Podczas demontażu wentylatora, naciśnij wcięcia
zapinek wentylatora i odsuń od wentylatora. Można zdjąć zapinki, aby wyregulować wysokość
wentylatora Light Wings LX.
a
b
www.bequiet.com/bk039
Product information for this CPU cooler
Produktinformationen zu diesem CPU-Kühler
Informations produit pour ce système de refroidissement
Información del producto para este refrigerador de CPU
Informacje produktowe dla tego coolera CPU
Подробнаяинформацияоданномкулередляпроцессора
Детальнаінформаціяпроцейкулер
NL
Engelstalige productinformatie voor deze processorkoeler
SE
Produktinformation för den här processorkylaren, på engelska
製品情報CPUクーラー
此CPU散熱器的產品資訊
此CPU散热器的产品信息
www.bequiet.com/bk040
Instalacja ramy mocujacej coolera
Aby umożliwić montaż coolera, usuń oba plastikowe elementy mocujące modułu retencji AMD.
Fabryczna płytka montażowa przymocowana do tylnej strony płyty głównej będzie potrzebna do
późniejszej instalacji coolera.
Montaz coolera CPU
Najpierw zdejmij folię ochronną ze spodu coolera. Rozprowadź pastę termoprzewodzącą na
powierzchni procesora. Dostarczona ilość wystarcza na jedno lub dwa zastosowania.
Uwaga: Dostarczona pasta termoprzewodząca nie nadaje sie do spożycia przez ludzi. W razie
połknięcia wypij dużą ilość wody i niezwłocznie zasięgnij porady lekarza. Przechowuj w miejscu
niedostępnym dla dzieci. Unikać kontaktu ze skórą i oczami.
Umieść cztery plastikowe dystanse na wystających z przodu śrubach backplate. Wybierz pozycję „0”, aby
uzyskać maksymalną zgodność z płytą główną. Teraz przymocuj oba długie wsporniki montażowe AMD za
pomocą śrub backplate AMD. W celu alternatywnego montażu kontynuuj od kroku 2b.
Umieść cooler na CPU. Teraz przykręć chłodzenie naprzemiennie. Możesz użyć dowolnego śrubokręta
krzyżakowego.
Umieść cztery plastikowe dystanse na śrubach backplate wystających przez przednią stronę. Wybierz
pozycję „8”, aby ustawić pozycję offsetową na procesorze Ryzen 3000, 5000, 7000 lub 9000. Teraz
przymocuj oba długie wsporniki montażowe AMD za pomocą śrub backplate AMD. Aby uzyskać
alternatywny montaż, kontynuuj od kroku 2a.
Montaż wentylatora (Pure Rock 3)
Zamocuj wentylator Pure Wings 3 na coolerze za pomoca zapinek wentylatora. Podłacz wentylator do
sygnału PWM płyty głównej. Podczas demontażu wentylatora, naciśnij wcięcia zapinek wentylatora
i odsuń od wentylatora.
W celu dostosowania wysokości wentylatora Pure Wings 3 można usunąć zapinki wentylatora.
6
Montaż wentylatora (Pure Rock 3 LX)
Zamocuj wentylator Light Wings LX na coolerze za pomoca zapinek wentylatora. Podłącz wentylator do
sygnału PWM płyty głównej. Podczas demontażu wentylatora, naciśnij wcięcia zapinek wentylatora i odsuń
od wentylatora.
W celu dostosowania wysokości wentylatora Pure Wings 3 można usunąć zapinki wentylatora.
Montaż wentylatora (Pure Rock 3 LX)
Zamocuj wentylator Light Wings LX na coolerze za pomoca zapinek wentylatora.
Podłącz wentylator do sygnału PWM płyty głównej. Podczas demontażu wentylatora,
naciśnij wcięcia zapinek wentylatora i odsuń od wentylatora.
W celu dostosowania wysokości wentylatora Pure Wings 3 można usunąć zapinki
wentylatora.
