• MISURATORE DI PRESSIONE DA POLSO - MANUALE DI ISTRUZIONI
• WRIST BLOOD PRESSURE MONITOR - USE INSTRUCTIONS
• MESUREUR DE LA TENSION DU POIGNÉE - MANUEL D’INSTRUCTIONS
• BLUTDRUCK-MESSGERÄT FÜR DAS HANDGELENK
BETRIEBSANLEITUNG
• TENSIÓMETRO DE MUÑECA - MANUAL DE INSTRUCCIONES
LOT 2013-120
Page 2
ITALIANO
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
For further information and/or for instructions
for use in other languages , please visit: www.beper.com
pag. 3
pag. 21
pag. 37
pag. 53
pag. 69
Page 3
Misuratore di pressione da polso Manuale di istruzioni
Avviso di sicurezza
Grazie per aver acquistato il misuratore di pressione BP-2116. Il misuratore di pressione
utilizza il metodo oscilli metrico di misurazione della pressione del sangue per misurare
la pressione sistolica, diastolica e la frequenza del polso di un adulto; Si prega di leggere
attentamente questo manuale prima di utilizzare l’unità. Conservare il manuale per con-
sultazioni future. Per informazioni speciche sulla tua pressione sanguigna, si prega di
CONSULATARE IL MEDICO
Per evitare rischi e danni seguire tutte le precauzioni di avvertenza. Utilizzare l’unità solo
come descritto.
Leggere tutte le istruzioni prima dell’uso
3
Page 4
Misuratore di pressione da polso Manuale di istruzioni
4
Page 5
Misuratore di pressione da polso Manuale di istruzioni
5
Page 6
Misuratore di pressione da polso Manuale di istruzioni
6
Page 7
Misuratore di pressione da polso Manuale di istruzioni
Linee guida importanti
1. Evitare di mangiare, fare esercizio, e fare il bagno per 30 minuti prima del test.
2. Sedersi in un ambiente tranquillo per almeno 5 minuti prima del test.
3. Non stare in piedi durante le prove. Sedersi in una posizione rilassata, mantenendo il
braccio a livello del tuo cuore.
4. Evitare di parlare o muovere parti del corpo durante le prove.
5. Durante il test, evitare forti interferenze elettromagnetiche, quali forni a microonde e
telefoni cellulari.
6. Attendere 3 minuti o più a lungo prima di rifare il test.
7
Page 8
Misuratore di pressione da polso Manuale di istruzioni
7. Provate a misurare la pressione alla stessa ora ogni giorno per coerenza.
8. Confronti dei test dovrebbero essere effettuati solo quando il monitor viene utilizzato
sullo stesso braccio, nella stessa posizione, e allo stessa ora del giorno.
9. Questo misuratore di pressione non è raccomandato per le persone con grave aritmia.
Utilizzo
1. Installare le batterie. (Vedere la Figura A)
2. Rimuovere gli indumenti dal polso (Vedi gura B)
3. Riposa per diversi minuti prima del test. Sedetevi in un luogo tranquillo, preferibilmente
ad una scrivania o un tavolo, con il braccio appoggiato su una supercie stabile e i piedi
sul pavimento.
4. Applicare il bracciale al polso sinistro, e tenerlo allo stesso del livello del cuore. (vedi
gura D)
5. Premere il tasto “ ” per avviare il test (vedi gura E)
Fig.A
8
Page 9
Misuratore di pressione da polso Manuale di istruzioni
Fig.B
Fig.D
Installazione della batteria
Far scorrere il coperchio del vano batterie come indicato dalla freccia. Installare 2 nuove
batterie alcaline AAA rispettando la polarità. Chiudere il coperchio del vano batterie.
Fig.C
Fig.E
9
Page 10
Misuratore di pressione da polso Manuale di istruzioni
Impostazione Data / Ora
Con il dispositivo spento, premere il tasto per tre secondi per impostare la modalità ora
/ data. Impostare il mese prima, premendo il tasto “M”. Premere di nuovo il tasto “ ” per
confermare il mese corrente. Continuare a impostare il giorno, l’ora e i minuti nello stesso
modo. Ogni volta che il tasto viene premuto viene salvata l’impostazione e si procedere
in successione (mese, giorno, ora, minuti.)
Per salvare le impostazioni:
In qualsiasi modalità di impostazione, premere il pulsante per tre secondi per spegnere
l’unità.
Tutte le informazioni verranno salvate.
Nota: Se l’unità viene lasciata accesa e non in uso per 3 minuti, verranno automaticamente
salvate tutte le informazioni e l’apparecchio si spegnerà .
Applicazione del bracciale
Non applicare sopra gli indumenti. Se indossate una maglia a maniche lunghe, assicuratevi di rotolare le maniche dietro all’avambraccio.
Applicare il misuratore di pressione al polso. Stringere il bracciale saldamente e non a
muoversi
Per ottenere risultati migliori si raccomanda di applicare il bracciale a polso nudo e mantenerlo a livello con il cuore durante le prove.
Non alzatevi durate il test. Rimanete seduti in una posizione confortevole e rilassata.
Impostazione Data / Ora
Con il dispositivo spento, premere il tasto per tre secondi per impostare la modalità ora
/ data. Impostare il mese prima, premendo il tasto “M”. Premere di nuovo il tasto “ ” per
confermare il mese corrente. Continuare a impostare il giorno, l’ora e i minuti nello stesso
modo. Ogni volta che il tasto viene premuto viene salvata l’impostazione e si procedere
in successione (mese, giorno, ora, minuti.)
Per salvare le impostazioni: In qualsiasi modalità di impostazione, premere il pulsante “ ”
per tre secondi per spegnere l’unità. Tutte le informazioni verranno salvate.
10
Page 11
Misuratore di pressione da polso Manuale di istruzioni
Nota: Se l’unità viene lasciata accesa e non in uso per 3 minuti, verranno automaticamente
salvate tutte le informazioni e l’apparecchio si spegnerà .
Applicazione del bracciale
Non applicare sopra gli indumenti. Se indossate una maglia a maniche lunghe, assicuratevi di rotolare le maniche dietro all’avambraccio.
Applicare il misuratore di pressione al polso. Stringere il bracciale saldamente e non a
muoversi.
Per ottenere risultati migliori si raccomanda di applicare il bracciale a polso nudo e mantenerlo a livello con il cuore durante le prove.
Non alzatevi durante il test. Rimanete seduti in una posizione confortevole e rilassata.
Test
1. Accensione
Premere e tenere premuto il tasto “” no a quando si sente un bip.Nella schermata LCD
apparirà per un secondo una diagnosi rapida. Un suono lungo indica che dispositivo è
pronto per il test.
Nota: L’unità non funziona se l’aria residua dal test precedente è presente nel bracciale.
Sul display LCD lampeggia una freccia no a quando la pressione non si è stabilizzata.
2. Pressurizzazione
La pressione iniziale viene prima pompata a 190 mmHg. Se la pressione arteriosa sistolica
dell’utente corrente è di oltre 190mmHg, l’unità automaticamente si ri-gona allo stadio
giusto.
Nota: la pressurizzazione diminuisce gradualmente e inne si ferma se il bracciale non è
correttamente applicato al braccio. In questo caso, premere il tasto “” per spegnere l’unità.
3. Test
Dopo il gonaggio del bracciale, l’aria si abbassa lentamente come indicato dal valore della
pressione del bracciale. Il simbolo di un cuore lampeggia contemporaneamente sul display
per il rilevamento del battito cardiaco.
Nota: stare rilassati durante i test. Evitare di parlare o di muovere altre parti del corpo.
11
Page 12
Misuratore di pressione da polso Manuale di istruzioni

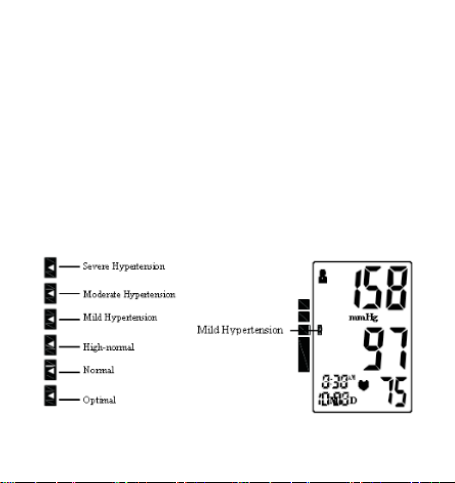

4. Risultato
Si sentiranno tre brevi segnali acustici al completamento del test. Lo schermo visualizza le
misurazioni per la pressione arteriosa sistolica e diastolica. Un indicatore che rappresen-
ta la misurazione corrente viene visualizzato accanto alla corrispondente classicazione
WHO.
Spegnimento
Il tasto “” può essere premuto per spegnere l’unità in qualsiasi modalità. Altrimenti se l’unità
non verrà utilizzata per più di 3 minuti si spegnerà in automatico.
Precauzioni di sicurezza: se la pressione nel bracciale diventa troppo estrema durante
le prove, premere il tasto “” per spegnere. La pressione del bracciale verrà rapidamente
dissipata una volta che l’unità è spenta.
Controllo della memoria
Con l’apparecchio spento, si possono vericare i risultati dei test passati con i tasti “M”.
Il risultato del test più recente e più vecchio in memoria possono essere visualizzati premendo e tenendo premuto il pulsante “M”. Durante la lettura dei risultati del test è possibile
premere il pulsante “M” per scorrere tutti i risultati dei test memorizzati.
Cancellazione della memoria
La memoria dei risultati può essere cancellata in modalità controllo della memoria. Premere e tenere premuto il tasto “” per circa 3 secondi per eliminare tutti i risultati di memoria.
Il monitor emette un segnale acustico che indica la cancellazione e poi va direttamente in
modalità di test. Premere il tasto “” per spegnere l’unità.
Nota: La memoria non può essere recuperata una volta che è stato eliminata.
Indicatore di batteria scarica
Si udiranno 4 brevi suoni di allarme quando la batteria è scarica e incapace di gonare il
bracciale per il test. Il simbolo appare per circa 5 secondi prima di spegnersi.
12
Page 13
Misuratore di pressione da polso Manuale di istruzioni
Sostituire le batterie. Non si vericherà nessuna perdita di memoria nel corso di questo
processo.
RISOLUZIONE DEI PROBLEMI
PROBLEMI CAUSE SOLUZIONI
La pressione
risulta diversa
dal solito
Appare la scritta “ Err” nello
schermo
Il bracciale è troppo stretto
o non è stato posizionato
correttamente.
I risultati non sono appropriate
a causa di movimenti del
corpo o del misuratore durante
il test
Il bracciale non si è gonato
correttamente
Funzionamento non corretto
La pressurizzazione è oltre i
300mmHg
Riposizionare fermamente il
bracciale al di sopra del gomito.
Sedersi in una posizione rilassata, con il braccio posizionato
vicino al cuore. Evitare di parlare o muovere parti del corpo
durante le prove. Accertarsi
che il monitor è collocato in una
posizione stazionaria per tutto il
periodo di test.
Assicurarsi che il tubo sia
correttamente attaccato al
bracciale e al monitor
Leggere attentamente le avvertenze e rifare il test..
Leggere attentamente le
avvertenze e rifare il test.
13
Page 14
Misuratore di pressione da polso Manuale di istruzioni
Informazione sulla pressione del sangue
Pressione del sangue
La pressione sanguigna è la forza del sangue che spinge contro le pareti delle arterie. Essa
è in genere misurata in millimetri di mercurio (mmHg). La pressione del sangue sistolica
è la forza massima esercitata contro le pareti dei vasi sanguigni ogni volta che il cuore
batte. La pressione diastolica è la forza esercitata sui vasi sanguigni quando il cuore è a
riposo tra i battiti. La pressione sanguigna di un paziente cambia frequentemente durante
il corso di una giornata.
L’eccitazione e la tensione possono causare la salita della pressione sanguigna, mentre
bere alcolici e fare il bagno può abbassare la pressione sanguigna. Alcuni ormoni come l’adrenalina (che il corpo rilascia sotto stress) possono causare restrizioni dei vasi sanguigni,
che portano ad un aumento della pressione sanguigna.
Se questi risultati di misurazione diventano troppo elevati, signica che il cuore è impegnato più di quanto dovrebbe.

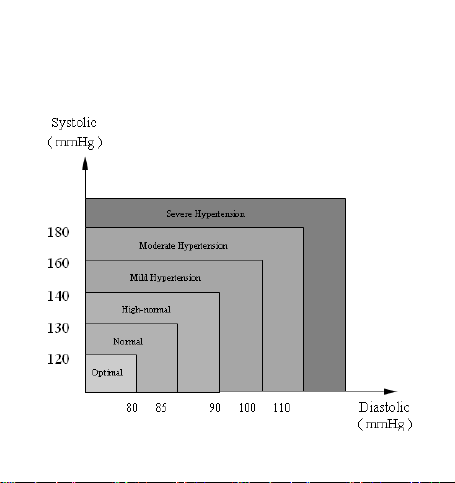

Indicatore di Classicazione della misurazione WHO
Il misuratore di pressione è dotato di un indicatore di classicazione in base alle linee guida
stabilite dall’Organizzazione Mondiale della Sanità. Il graco qui sotto (vedi i colore sul
monitor) indicano i risultati dei test.
14
Page 15
Misuratore di pressione da polso Manuale di istruzioni
Promemoria della salute
L’ipertensione è una malattia pericolosa che può inuenzare la qualità della vita. Può portare a un sacco di problemi, tra cui l’insufcienza cardiaca, l’insufcienza renale, e l’di
emorragia cerebrale.
È più facile controllare l’ipertensione e le malattie relative quando vengono diagnosticate
nelle fasi iniziali, è per questo che è importante andare dal vostro medico regolarmente e
mantenere uno stile di vita sano.
Nota: Non allarmatevi per una lettura anomala. La pressione del sangue di un individuo
si verica dopo 2-3 letture, prese alla stessa ora ogni giorno per un periodo prolungato di
tempo. Consultato il vostro medico, se i risultati dei test rimangono anomali.
15
Page 16
Misuratore di pressione da polso Manuale di istruzioni
Pressione sanguigna: Domande & Risposte
D: Qual è la differenza tra la misurazione della pressione sanguigna arteriosa a casa o in
un ambulatorio sanitario?
R: i valori della pressione sanguigna misurati a casa danno un resoconto più preciso, visto
che riettano meglio la tua vita quotidiana. Le letture possono essere più elevate se svolte
in un ambiente clinico o medico. Questo fenomeno è noto come ipertensione da camice
bianco e può essere causato da ansia e nervosismo.
Nota: i risultati dei test anomali possono essere causati da:
1. Posizionamento improprio del bracciale
Assicurarsi che il bracciale sia comodo, non troppo stretto o troppo largo.
Assicurarsi che la parte inferiore del bracciale sia a circa 1-2cm sopra il gomito.
2. Posizione del corpo non corretta
Assicurarsi di mantenere il corpo in posizione verticale.
3. Sensazione di ansia o nervosismo
Prendere 2-3 respiri profondi, attendere alcuni minuti e riprendere la prova.
D: Qual è la causa di letture diverse?
R: La pressione sanguigna varia nel corso di una giornata. Molti fattori, tra cui la dieta, lo
stress, il posizionamento del bracciale, ecc possono inuenzare la pressione sanguigna
di un individuo.
D: Dovrei applicare il bracciale al braccio sinistro o destro? Qual è la differenza?
R: Possono essere usati entrambi i bracci durante la prova, tuttavia, per confrontare i
risultati, deve essere usato lo stesso braccio. Il test sul braccio sinistro può fornire risultati
più precisi in quanto si trova vicino al cuore.
D: Qual è il momento migliore della giornata per il test?
R: Alla mattina o in qualsiasi momento ti senti rilassato e senza stress.
16
Page 17
Misuratore di pressione da polso Manuale di istruzioni
Manutenzione
1. Evitare di far cadere, sbattere o lanciare l’unità.
2. Evitare le temperature estreme. Non esporre l’unità direttamente sotto il sole.
3. Quando si pulisce l’unità, utilizzare un panno morbido e pulire delicatamente con un
detergente delicato.
Usare un panno umido per rimuovere lo sporco e detersivo in eccesso.
4. Pulizia del bracciale: Non immergere il bracciale in acqua! Applicare una piccola quantità
di alcool su un panno morbido per pulire la supercie del bracciale. Usare un panno umido
(acqua) per pulire. Lasciare asciugare naturalmente a temperatura ambiente.
5. Non utilizzare benzina, diluenti o solventi simili.
6. Rimuovere le batterie quando non si usa per un periodo prolungato di tempo.
7. Non smontare il prodotto.
8. Si raccomanda di controllare le prestazioni almeno ogni 2 anni.

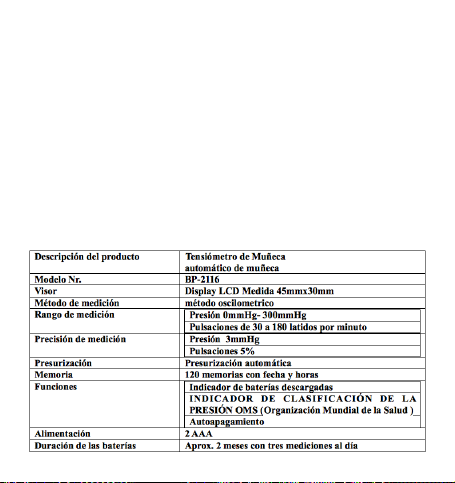

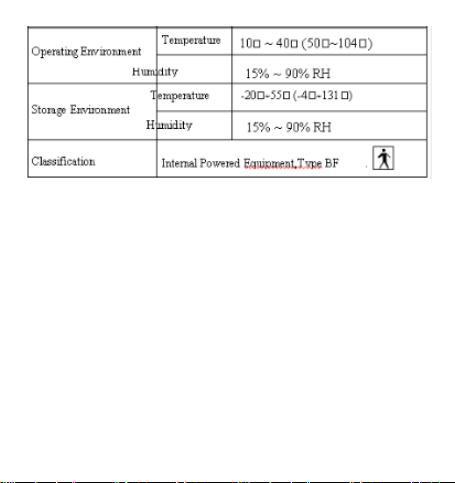

SPECIFICHE
17
Page 18
Misuratore di pressione da polso Manuale di istruzioni
18
Page 19
Misuratore di pressione da polso Manuale di istruzioni
Questo dispositivo è conforme alle seguenti standard:
Standard di sicurezza:
EN 60601-1 Apparecchi elettromedicali, Parte 1: Requisiti generali di sicurezza
Standard EMC:
EN 60601-1-2 Apparecchi elettromedicali, Parte 1-2: Prescrizioni generali per la sicurezza
- Norma collaterale: elettromagnetica
EN 1060-1 Sgmomanometri non invasivi - requisiti generali
EN 1060-3 Sgmomanometri non invasivi - Requisiti supplementari per sistemi elettromec-
canici di misurazione della pressione sanguigna
EN 1060-4 Sgmomanometri non invasivi - Testare le procedure per determinare l’accuratezza generale del sistema degli sgmomanometri non invasivi automatici.
In un’ottica di miglioramento continuo Beper si riserva la facoltà di apportare modiche e migliorie al prodotto in oggetto senza previo preavviso.
TRATTAMENTO DEI RIFIUTI DELLE APPARECCHIATURE ELETTRICHE ED ELETTRONICHE
Il prodotto al termine del suo ciclo di vita deve essere smaltito seguendo le norme vigenti relative allo smalti-
mento differenziato e non può essere trattato come un semplice riuto urbano.
Il prodotto deve essere smaltito presso i centri di raccolta dedicati o deve essere restituito al rivenditore nel
caso si voglia sostituire il prodotto con un altro equivalente nuovo.
Il costruttore si farà carico delle spese necessarie allo smaltimento del prodotto secondo quanto prescritto
dalla legge.
Il prodotto è composto da parti non biodegradabili e sostanze che possono inquinare l’ambiente circostante
se non opportunamente smaltite. Inoltre parte di questi materiali possono essere riciclati evitando l’inquinamento dell’ambiente. E’ vostro e nostro dovere contribuire alla salute dell’ambiente.
Il simbolo indica che il prodotto risponde ai requisiti richiesti dalle nuove direttive introdotte a tutela del
l’ambiente (2011/65/EU) e che deve essere smaltito in modo appropriato al termine del suo ciclo di vita.
Chiedere informazioni alle autorità locali in merito alle zone dedicate allo smaltimento dei riuti.
Chi non smaltisce il prodotto seguendo quanto indicato in questo paragrafo ne risponde secondo le norme
vigenti.
19
Page 20
Misuratore di pressione da polso Manuale di istruzioni
CERTIFICATO DI GARANZIA
Questo apparecchio è stato controllato in fabbrica. La garanzia di applicazione è valida 24 mesi
dalla data di acquisto per difetti di materiale o di fabbricazione. Lo scontrino di acquisto e il certi-
cato di garanzia si devono presentare assieme nel caso di reclami.
Se l’apparecchio dovesse richiedere assistenza tecnica rivolgersi al venditore o presso la nostra
sede. Questo per conservare inalterata l’efcienza del vostro apparecchio e per NON invalidare
la garanzia. Eventuali manomissioni dell’apparecchio da parte di personale non autorizzato invalideranno automaticamente la garanzia.
Condizioni di garanzia
Se ci sono guasti a causa di difetti di materiale e/o fabbricazione durante il periodo di garanzia,
garantiamo la riparazione del prodotto gratuitamente, a patto che:
- l’apparecchio sia stato usato in modo corretto ed ai ni per cui è stato costruito;
- l’apparecchio sia stato riparato da esperti, cioè da persone incaricate dal fornitore;
- venga presentato lo scontrino;
- non rientrano in garanzia le parti che dimostrano un normale logoramento.
Sono quindi escluse tutte le parti che hanno subito rotture accidentali o che sono soggette ad
usura (tra le quali lampade, batterie, resistenze) e difetti derivanti da un utilizzo non domestico
dell’apparecchio, negligenza nell’uso o nella manutenzione, danni da trasporto e tutti quei danni
non imputabili direttamente al produttore.
Se entro il periodo di garanzia emerge un difetto che non può essere riparato, l’apparecchio
viene cambiato gratuitamente.
Assistenza tecnica
Anche dopo il periodo di garanzia prestiamo molta attenzione alle riparazioni.
Per l’assistenza tecnica e/o riparazioni fuori dal periodo di garanzia ci si può rivolgere direttamente all’indirizzo sottostante.
BEPER SRL
Via Salieri, 30
37050 - Vallese di Oppeano - Verona
Tel. 045/7134674 – Fax 045/6984019
e-mail: [email protected]
20
Page 21
Wrist blood pressure monitor Use Instructions
Safety Notice
Thank you for purchasing the BP-2116 Blood Pressure Monitor.
The unit has been constructed using reliable circuitry and durable materials. Used properly,
this unit will provide yeas of satisfactory use.
This device is intended for non-invasive measuring of an adult individuals’ systolic, diastolic
blood pressure and heart rate using the oscillometric method. The device is not intended
for use on infants and children. The device is designed for home or clinical use. All values
can be read out in one LCD DISPLAY. Measurement position is on adult wrist only.
Please read this manual thoroughly before using the unit. Please retain this manual for
future reference. For specic information about your blood pressure, please CONSULT
YOUR DOCTOR.
To avoid risk and damage follow all warning precautions. Operate unit only as intended.
Read all instructions prior to use.
21
ENGLISH
Page 22
Wrist blood pressure monitor Use Instructions
22
Page 23
Wrist blood pressure monitor Use Instructions
23
Page 24
Wrist blood pressure monitor Use Instructions
Important Testing Guidelines
1. Avoid eating, exercising, and bathing for 30 minutes prior to testing.
2. Sit in a calm environment for at least 5 minutes prior to testing.
3. Do not stand while testing. Sit in a relaxed position while keeping your wrist level with
your heart.
4. Avoid speaking or moving body parts while testing.
5. While testing, avoid strong electromagnetic interference such as microwave ovens and
cell phones.
6. Wait 3 minutes or longer before re-testing.
7. Try to measure your blood pressure at the same time each day for consistency.
8. Test comparisons should only be made when monitor is used on the same wrist, in the
same position, and at the same time of
day.
9. This blood pressure monitor is not recommended for people with severe arrhythmia.
24
Page 25
Wrist blood pressure monitor Use Instructions
Quick Start
1. Install batteries. (See Figure A )
2. Remove clothing from the wrist area (See Figure B).
3. Rest for several minutes prior to testing. Wrap cuff around left wrist (See Figure C)
4. Sit in a comfortable position and place wrist level with heart. (See Figure D)
5. Press “ “ button to start testing. (See Figure E)
Battery Installation
Slide battery cover off as indicated by arrow.
Install 2 new AAA alkaline batteries according to polarity.
Close battery cover.
Note:
1) Replace batteries when Low Battery Indicator “ “ appears on screen.
2) Batteries should be removed from device when not in operation for an extended
period of time
Unit Operation
1. Time /Date Setting
With power off ,Press “ “ button 3seconds to set the Time/Date mode. Set the month rst
by adjusting the “M “ button. Press “ “ button again to conrm current month.
Continue setting the day, hour, and minute in the same fashion.
Every time the “ “ button is pressed, it will lock in your selection and continue in succession (month, day, hour, minute.)
2. Save Settings
While in any setting mode, press “ “ button about 3seconds to turn the unit off. All
information will be saved
Note: Unit will automatically save all information and shut off if left it for 3 minutes.
25
Page 26
Wrist blood pressure monitor Use Instructions
Applying The Wrist Monitor
Do not apply over clothing. If wearing a long sleeved shirt, be sure to roll sleeve back
to forearm.
Apply monitor to wrist as illustrated. Tighten cuff rmly as not to wiggle.
Do not stand while testing. Sit in a comfortable position and place wrist level with heart.
Testing
1. Power On
Press and hold “ “ button until a beep sounds. The LCD screen will appear for one
second as unit performs a quick diagnosis. A long tone indicates device is ready for testing.
Note: Unit will not function if residual air from previous testing is present in cuff. The LCD
will ash “ “ until pressure is stabilized.
2. Pressurization
Initial pressure is rst pumped to 190 mmHg. If the current user’s systolic blood pressure
is over 190mmHg, the unit will automatically re-inate to the proper shelf.
Note: Pressurization will gradually subside and ultimately stop when cuff is not properly
applied to the wrist.
If this occurs, pressing the “ “ button to turn the unit off.
3. Testing
After cuff ination, air will slowly subside as indicated by the corresponding cuff pressure
value. A ashing will appear simultaneously on screen signaling heart beat detection.
Note: Remain relaxed during testing. Avoid speaking or moving body parts
4. Result display
Three short beeps sound when testing is complete. The screen will display measurements
for systolic and diastolic blood pressure. A indicator representing the current measurement
will appear next to the corresponding WHO Classication.
26
Page 27
Wrist blood pressure monitor Use Instructions
Power Off
The “ “ button can be pressed to turn off the unit in any mode. The unit can turn off the
power itself about 3 minutes no operation in any mode.
Safety Precaution: If pressure in cuff becomes too extreme while testing, press the “ “
button to turn power off.
The cuff pressure will rapidly dissipate once the unit is off.
Memory Check
With power off, you may check past test results by using the “ M” buttons.
Upon activating test results, you can press the “M “buttons to scroll through all test results
stored in memory. The LCD will display the last measurement memory as NO:1 reading.
Memory Deletion
Memory may be deleted while in Memory Check mode. Press and hold the “ “ button
for approximately 3 seconds to delete all memory records . The monitor will beep indicating
successful deletion and then transfer into testing mode. Then press the “ “
button to turn the unit off.
Note: Memory cannot be recovered once it has been deleted
Low Battery Indicator
4 short warning beeps sound when battery life is depleting and unable to inate cuff for
testing. The “ “ appears simultaneously for approximately 5 seconds prior to shutting
down. Replace batteries at this time. No memory loss will occur throughout this process.
27
Page 28
Wrist blood pressure monitor Use Instructions
PROBLEM CAUSE SOLUTION
Blood pressure results are not within
typical range
“ Err” displayed Cuff fails to inate properly
Cuff is too tight or not properly
positioned on the arm
Inaccurate test results due to
body movement or monitor
movement
Improper operation
Pressurization is over
300mmHg
Firmly reposition cuff approximately above the elbow
joint ( See Page 12)
Sit in a relaxed position
with arm placed near heart.
Avoid speaking or moving
body parts while testing.
Make sure the monitor unit
is placed in a stationary
position throughout the
testing period. ( See
Page 7)
Make sure hose is properly
fastened to cuff and
monitor unit
Read user manual carefully
and re-test properly.
Read user manual carefully
and re-test properly.
28
Page 29
Wrist blood pressure monitor Use Instructions
Blood Pressure
Blood pressure is the force of blood pushing against the walls of arteries. It is typically
measured in millimeters of mercury (mmHg.) Systolic blood pressure is the maximum
force exerted against blood vessel walls each time the heart beats. Diastolic blood pressure is the force exerted on blood vessels when the heart is resting between beats. An
individual’s blood pressure frequently changes throughout the course of a day. Excitement
and tension can cause blood pressure to rise, while drinking alcohol and bathing can lower
blood pressure. Certain hormones like adrenaline (which your body releases under stress)
can cause blood vessels to constrict, leading to a rise in blood pressure. If these measuring
numbers become too high, it means the heart is working harder than it should.
WHO Blood Pressure Classication Indicator
The BP-2116 is equipped with a classication indicator based on established guidelines
from the World Health Organization.
The chart below (color coded on monitor unit) indicates test results.
29
Page 30
Wrist blood pressure monitor Use Instructions
Health Reminder
Hypertension is a dangerous disease that can affect the quality of life. It can lead to a lot
of problems including heart failure, kidney failure, and cerebral hemorrhaging. By maintaining a healthy lifestyle and visiting your physician on a regular basis, hypertension and
relative diseases are much easier to control when diagnosed in the early stages.
30
Page 31
Wrist blood pressure monitor Use Instructions
Note: Do not be alarmed if an abnormal reading occurs. A better indication of an individual’s blood pressure occurs after 2-3 readings are taken at the same time each day over
an extended period of time. Consult your physical if test results remain abnormal.
Blood Pressure Q&A
Q: What is the difference between measuring blood pressure at home or at a professional
healthcare clinic?
A: Blood pressure readings taken at home are now seen to give a more accurate account
as they better reect your daily life.
Readings can be elevated when taken in a clinical or medical environment. This is known
as White Coat Hypertension and may be caused by feeling anxious or nervous.
Note: Abnormal test results may be caused by:
1. Improper cuff placement
Make sure cuff is snug-not too tight or too loose.
2. Improper body position
Make sure to keep your body in an upright position.
3. Feeling anxious or nervous
Take 2-3 deep breaths, wait a few minutes and resume testing.
Q: What causes different readings?
A: Blood pressure varies throughout the course of a day. Many factors including diet,
stress, cuff placement, etc. may affect an individual’s blood pressure.
Q: Should I apply the cuff to the left or right wrist? What is the difference?
A: Either wrist can be used when testing, however, when comparing results, the same
wrist should be used.
Testing on your left wrist may provide more accurate results as it is located closer to your
heart.
Q: What is the best time of day for testing?
A: Morning time or any time you feel relaxed and stress free.
31
Page 32
Wrist blood pressure monitor Use Instructions
Maintenance
1. Avoid dropping, slamming, or throwing the unit.
2. Avoid extreme temperatures. Do not expose unit directly under sunshine.
3. When cleaning the unit, use a soft fabric and lightly wipe with mild detergent.
Use a damp cloth to remove dirt and excess detergent.
4. Cuff Cleaning: Do not soak cuff in water! Apply a small amount of rubbing alcohol to a
soft cloth to clean cuff’s surface. Use a damp cloth (water-based) to wipe clean. Allow cuff
to dry naturally at room temperature.
5. Do not use petrol, thinners or similar solvents.
6. Remove batteries when not in operation for an extended period of time.
7. Do not disassemble product.
8. It is recommended the performance should be checked every 2 years

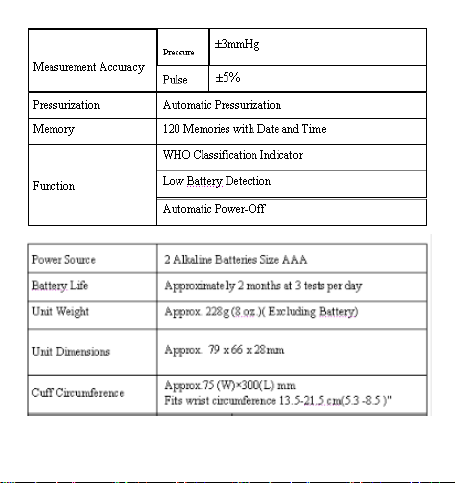

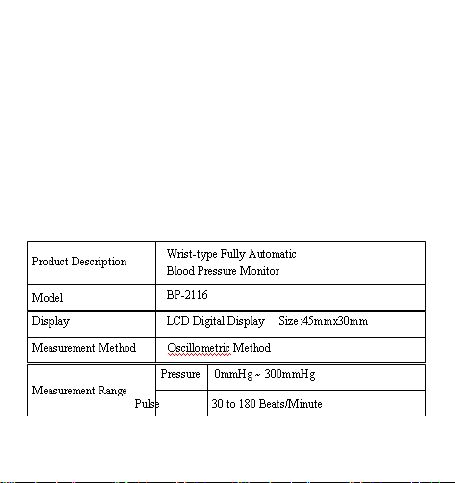

SPECIFICATIONS
32
Page 33
Wrist blood pressure monitor Use Instructions
33
Page 34
Wrist blood pressure monitor Use Instructions
This Blood Pressure Monitor complies with the European regulations and bears the CE
mark“CE0 197”.
Safety standard:
EN 60601-1 Medical electrical equipment part 1: General requirements for safety
EMC standard:
EN 60601-1-2 Medical electrical equipment part 1-2: General requirements for safety- Collateral standard: Electromagnetic compatibility- Requirements and tests
Performance standards:
EN 1060-1 Non-invasive sphygmomanometers – General requirements
EN 1060-3 Non-invasive sphygmomanometers – Supplementary requirements for electromechanical blood pressure measuring systems.
EN 1060-4 Non-invasive sphygmomanometers - Test procedures to determine the overall
system accuracy of automated non -invasive sphygmomanometers.
For any improvement reasons, Beper reserves the right to modify or improve the
product without any notice.
34
Page 35
Wrist blood pressure monitor Use Instructions
DISPOSAL OF OLD ELECTRICAL APPLIANCES
The European directive 2011/65/EU on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted
municipal waste stream. Old appliances must be collected separately in order to optimize the
recovery and recycling of the materials they contain, and reduce the impact on human health
and the environment.
The crossed out “wheeled bin” symbol on the product reminds you of your obligation,
that when you dispose of the appliance, it must be separately collected.
35
Page 36
Wrist blood pressure monitor Use Instructions
GUARANTEE CERTIFICATE
This appliance has been checked in the factory. From the date of original purchase a 24
month guarantee applies to material and production defects. The purchase receipt and the
guarantee certicate must be submitted together in case of claim to guarantee.
For any technical assistance, please contact directly the seller or our head ofce in order to
preserve the appliance’s efciency and NOT TO void the guarantee. Any intervention on this
appliance by non-authorized persons will automatically void the guarantee.
Guarantee conditions
If the appliance shows defects as a result of faulty material and/or production during the
period of guarantee, we guarantee repair free of charge on condition that:
- The appliance has been used properly and for the purpose for which it has been intended.
- Repairs are professionally carried out by qualied persons who are appointed by the supplier.
- The purchase receipt shall be presented.
- The appliance showing a fair wear and tear shall not be covered by this guarantee.
Therefore, any part that could be accidentally broken or having visible signs of use in consumable products (such as lamps, batteries, heating elements…) is excluded from the guarantee, and any defect whatsoever resulting from non-respect of the rules for use, negligence
in usage and/or maintenance of the appliance, damage during transport and any other damage not attributable the supplier.
For every defect that could not be repaired within the guarantee period, the appliance will
be replaced free of charge.
Technical assistance
Even after the guarantee period we will always pay attention to repairs for defected appliances.
For technical assistance and/or repairs after the guarantee period you can directly contact
the below address:
CONTACT YOUR DISTRIBUTOR IN YOUR COUNTRY OR AFTER SALES DEPARTMENT
WHICH WILL FORWARD YOUR ENQUIRIES TO YOUR DISTRIBUTOR.
BEPER. E-MAIL [email protected]
36
Page 37
Mesureur de la tension du poignée Manuel d’instructions
Avertissement de sécurité
Nous vous remercions d’avoir acheté le mesureur de tension BP-216. Le mesureur de
tension utilise la méthode d’oscillation métrique pour le mesurage de la tension artérielle,
pour mesurer la tension systolique, diastolique et la fréquence de pulsation d’un adulte ;
Nous vous prions de lire attentivement ce manuel avant d’utiliser l’appareil. Conserver le
manuel pour des consultations futures. Pour des informations spéciques sur votre pression artérielle, nous vous prions de
CONSULTER VOTRE MÉDECIN
Pour éviter les risques et les dommages suivre toutes les précautions d’avertissement.
Utiliser cet appareil uniquement comme il est décrit.
Lire toutes les instructions avant l’utilisation.
SYMBOLES ET SIGNES D’ATTENTION
Usine
Représente l’autorisation dans la Communauté Européenne
Attention
Obligatoire
Interdit
Appareil du type B
37
FRANÇAIS
Page 38
Mesureur de la tension du poignée Manuel d’instructions
ATTENTION
Des personnes avec des problèmes sérieux de circulation pourraient ressentir une gêne.
Consulter le médecin avant l’utilisation
Consulter le médecin si les résultats sont régulièrement anormaux.
L’appareil est destiné seulement pour un usage dont il a été prévu. Ne pas
l’utiliser dans une autre façon.
L’appareil ne doit pas être utilisé par des enfants ou des individus sans qu’ils soient capables de le comprendre.
Ne chercher pas de désassembler l’appareil
Ne pas utiliser de téléphones portables ou d’autres dispositifs, qui produisent des champs
électromagnétiques, pendant l’utilisation du dispositif
Utiliser seulement l’adaptateur AC inclus dans la confection, conformément à la norme
EN 60611-1-2 et EN 60611-1-2. Un autre adaptateur pourrait être la cause d’un incendie
et de décharge électrique
PRÉCAUTIONS POUR LES PILES
Ne pas mette ensemble des piles neuves avec des vieilles piles
Remplacer les piles quand apparaît le symbole suivant
S’assurer que la polarité des piles soit correcte
Ne pas mélanger différents types de piles
Enlever les piles si on n’utilise pas l’appareil pour plus de 3 mois
Éliminer les piles de façon appropriée, selon la réglementation au niveau local
38
Page 39
Mesureur de la tension du poignée Manuel d’instructions
Description du produit
Indicateur de classication de la tension WHO
(Organisation Sanitaire Mondiale)
Ecran
TENSION SYSTOLIQUE
TENSION DIASTOLIQUE
TOUCHE “M”
BRASSARD
39
PULSATIONS
TOUCHE
Page 40
Mesureur de la tension du poignée Manuel d’instructions
ÉCRAN
GROUPES
Indicateur de pile déchargée
Indicateur de classication
Moyenne des 3 dernières lectures
Des lignes de guide importantes
1.Éviter de manger, de faire de l’entrainement, et de prendre un bain 30 minutes avant
le test.
2. S’asseoir dans un endroit tranquille pour moins 5 minutes avant le test.
3.Ne pas être debout pendant les épreuves. S’asseoir dans une position détendue, en
maintenant le bras au niveau de votre cœur.
4.Éviter de parler et de bouger des membres du corps pendant les épreuves.
5.Pendant le test, éviter de fortes perturbations électromagnétiques, comme les fours à
micro-ondes et les téléphones mobiles.
6.Attendre 3 minutes ou plus de temps avant de refaire le test.
7.Essayer de mesurer votre tension artérielle à la même heure chaque jour pour la
cohérence.
8.Les comparaisons des tests doivent être effectuées seulement lorsque le moniteur est
utilisé sur le même bras, dans la même position, et à la même heure de la journée.
de mesurage WHO
Indicateur des bats irréguliers
Heure
Date
Tension artérielle
systolique
Tension artérielle
diastolique
Pulsations
40
Page 41
Mesureur de la tension du poignée Manuel d’instructions
9.Ce mesureur de tension n’est pas recommandé pour les personnes souffrant d’arythmie
sévère.
Utilisation
1.Installer les piles. (Voir la gure A)
2.Retirer les vêtements du poignet (Voir la gure B)
3.Reposez-vous pendant plusieurs minutes avant le test. Asseyez-vous dans un lieu tranquille, de préférence à côté d’un bureau ou d’une table, avec le bras appuyé sur une
supercie stable et les pieds à terre.
4.Appliquer le brassard sur votre poignet gauche, et le maintenir au même niveau du cœur.
(Voir la gure D)
5.Appuyer sur la touche pour commencer le test (Voir la gure E)
Fig.A
Fig.B Fig.C
41
Page 42
Mesureur de la tension du poignée Manuel d’instructions
Fig.D Fig.E
Installation de la pile
Faire glisser le couvercle dans le compartiment des piles, comme indiqué par la èche.
Installer 2 nouvelles piles alcalines AAA en respectant la polarité. Fermer le couvercle du
compartiment des piles.
Réglage de la Date/heure
Avec le dispositif éteint, appuyer sur la touche pour trois secondes pour régler la modalité de l’heure/date. Régler avant tout le mois, en appuyant la touche “M”. Appuyer de
nouveau la touche pour conrmer le mois en cours. Continuer à régler le jour, l’heure
et les minutes de la même façon. Chaque fois que la touche est appuyée, le réglage est
sauvegardé et on continue successivement (mois, jour, heure, minutes)
Pour sauvegarder les réglages :
Pour n’importe quel mode de réglage, appuyer la touche pour trois secondes, pour
éteindre l’appareil. Toutes les informations seront sauvegardées.
Remarque : Si on laisse l’appareil allumé et si on ne l’utilise pas pour 3 minutes, toutes les
informations seront automatiquement enregistrées et l’appareil s’éteindra.
42
Page 43
Mesureur de la tension du poignée Manuel d’instructions
Application du brassard
Ne pas l’appliquer au-dessus des vêtements. Si vous portez un maillot à manches longues,
assurez-vous d’enrouler vos manches derrière l’avant-bras.
Appliquer le mesureur de la pression sanguine à votre poignet. Resserrer bien le brassard
et ne bouger pas.
Pour obtenir de meilleurs résultats, on vous recommande d’appliquer le brassard au poignet nu et de le maintenir au niveau du cœur pendant les épreuves. Ne pas se lever
pendant le test. Restez assis dans une position confortable et détendue.
Test
1. Allumage
Appuyer et tenir appuyée la touche jusqu’à ce que l’on entend un bip. Sur l’écran LCD
apparaîtra pour une seconde un diagnostic rapide. Un son long indique que le dispositif
est prêt pour le test.
Remarque : L’appareil ne fonctionne pas si l’air résiduel du test est présent dans le brassard.
Sur l’écran LCD clignote une èche jusqu’à ce que la tension se stabilise.
2. Pressurisation
La tension initiale est d’abord pompée à 190 mm Hg. Si la tension artérielle systolique
de l’utilisateur courant est de plus de 190 mm Hg, l’unité se regone au niveau correct.
Remarque : la pressurisation diminue progressivement et enn s’arrête si le brassard n’est
pas correctement appliqué au bras. Dans ce cas, appuyer la touche pour éteindre
l’appareil.
3. Test
Après le gonage du brassard, l’air est réduit lentement, comme indiqué par la valeur de
la tension du brassard. Le symbole d’un cœur clignote en même temps sur l’écran pour le
relèvement des battements cardiaques.
Remarque : rester détendu pendant le test. Éviter de parler ou de bouger d’autres parties
du corps.
43
Page 44
Mesureur de la tension du poignée Manuel d’instructions
Éteignement
La touche peut être appuyé pour éteindre l’appareil dans n’importe quel mode. Autrement, si l’appareil ne sera pas utilisé pendant plus de 3 minutes, il s’arrêtera automatiquement.
Consignes de sécurité : Si la pression dans le brassard est trop extrême pendant les tests,
appuyer sur la touche pour l’éteindre. La tension du brassard sera rapidement dissipée,
une fois que l’appareil est éteint.
Contrôle de la mémoire
Avec l’appareil éteint, on peut vérier les résultats des tests passés avec les touches
« M ». Le résultat du test le plus récent et le plus ancien dans la mémoire peuvent être visualisés en appuyant et en tenant appuyé la touche « M ». Pendant la lecture des résultats
du test, il est possible d’appuyer sur la touche « M » pour faire parcourir tous les résultats
des tests mémorisés.
Annulation de la mémoire
La mémoire des résultats peut être effacée dans la modalité de contrôle de la mémoire.
Appuyer et tenir pressé la touche pour environ 3 secondes pour éliminer tous les résultats de la mémoire. Le moniteur émet un signal acoustique indiquant l’annulation et puis il
passe directement dans la modalité du test. Appuyer la touche pour éteindre l’appareil.
Remarque : la mémoire ne peut pas être récupérée une fois qu’elle a été éliminée.
Indicateur de piles faibles
On entendra 4 brefs sons d’alarme quand la pile est faible et quand elle est incapable de
goner le brassard pour le test. Le symbole apparaît pour environ 5 secondes avant
de s’éteindre. Remplacer les piles. Cela ne produira aucune perte de mémoire au cours
de ce processus.
44
Page 45
Mesureur de la tension du poignée Manuel d’instructions
PROBLÈMES CAUSE SOLUTIONS
La pression est
différente de
l’habituel
Il s’afchera
l’écriture « Err »
sur l’écran
Le brassard est trop
serré ou n’est pas placé
correctement
Les résultats ne sont pas
appropriés à cause des
mouvements du corps ou du
mesureur pendant le test.
Le brassard ne s’est pas
goné correctement
Fonctionnement non correct
La pressurisation est plus de
300 mm Hg
Repositionner fermement le
brassard au-dessus du coude.
S’asseoir dans une position
détendue, avec le bras
positionné à côté du cœur.
Éviter de parler ou de bouger
les parties du corps pendant
les essais. S’assurer que le
moniteur est placé dans une
position stationnaire tout au
long de la période du test.
S’assurer que le tube soit correctement attaché au brassard
et au moniteur.
Lire attentivement les précautions et refaire le test…
Lire attentivement les précautions et refaire le test.
45
Page 46
Mesureur de la tension du poignée Manuel d’instructions
Information sur la tension artérielle
La tension artérielle
La tension artérielle est la force du sang qui pousse contre les parois des artères. Elle est
généralement mesurée en millimètres de mercure (mm Hg). La tension artérielle systolique
est la force maximale exercée sur les parois des vaisseaux sanguins, chaque fois que le
cœur bat. La tension diastolique est la force exercée sur les vaisseaux sanguins quand le
cœur est au repos entre deux battements.
La tension artérielle d’un patient change fréquemment au cours d’une journée.
L’excitation et la tension peuvent provoquer l’augmentation de la pression artérielle, tandis que la consommation d’alcool et prendre un bain peut réduire votre tension artérielle.
Certaines hormones comme l’adrénaline (que le corps libère sous le stress) peuvent entraîner la restriction des vaisseaux sanguins, conduisant à une augmentation de la tension
artérielle.
Indicateur de Classication de la mesure WHO
Le manomètre est équipé d’un indicateur de classication selon les lignes directrices établies par l’Organisation Mondiale de la Santé. Le graphique ci-dessous (voir les couleurs
sur l’écran) indique les résultats des tests.
Hypertension grave
Hypertension modérée
Hypertension légère
Normal- haut
Normal
Optimal
Hypertension légère
46
Page 47
Mesureur de la tension du poignée Manuel d’instructions
Mémento de la santé
L’hypertension artérielle est une maladie dangereuse qui peut inuencer la qualité de la
vie. Elle peut porter beaucoup de problèmes, notamment l’insufsance cardiaque, l’insufsance rénale et une hémorragie cérébrale. Il est plus facile de contrôler l’hypertension et
les maladies relatives quand elles sont diagnostiquées à un stade précoce, ce qui explique
pourquoi il est important d’aller chez votre médecin régulièrement et maintenir un style
de vie sain.
Remarque : ne vous inquiétez pas pour une lecture anormale. La tension artérielle d’une
personne se vérie après 2-3 lectures, relevées à la même heure, chaque jour pour une
période de temps prolongée. Consulter votre médecine, si les résultats des tests sont
anormaux.
Hypertension légère
Systolique (mm Hg)
Hypertension grave
Hypertension légère
Hypertension modérée
Normal – Haut
Normal
Optimal
Diastolique (mm Hg)
47
Page 48
Mesureur de la tension du poignée Manuel d’instructions
Tension artérielle : Questions & Réponses
D: Quelle est la différence entre la mesure de la tension artérielle à la maison ou dans un
ambulatoire sanitaire ?
R : les valeurs de la tension artérielle mesurées à la maison donnent une idée plus précise,
parce qu’elles reètent mieux votre vie quotidienne.
Les lectures peuvent être plus élevées si elles sont effectuées dans une clinique ou par un
médecin. Ce phénomène est connu comme l’hypertension « de la bouse blanche » et peut
être causé par l’anxiété et la nervosité.
Remarque : les résultats des tests anormaux peuvent être causés par :
1.Un mauvais positionnement du brassard
S’assurer que le brassard soit confortable, c’est-à-dire pas trop serré ou pas trop large
S’assurer que la partie inférieure du brassard soit à environ 1 – 2 cm au-dessus du coude
2.La position du corps n’est pas correcte
S’assurer de maintenir le corps dans une position verticale
3.Sensation d’anxiété ou de nervosité
Faire 2 – 3 respires profonds, attendre quelques minutes et refaire le test
D: Quelle est la cause des lectures différentes ?
R : la tension artérielle varie au cours de la journée. De nombreux facteurs, y compris le
régime alimentaire, le stress, le positionnement du brassard, etc. … peuvent inuencer la
tension artérielle d’un individu.
D : Dois-je appliquer le brassard au bras de gauche ou de droite ? Quelle est la différence ?
R : On peut utiliser les deux bras pendant l’essai, cependant, pour comparer les résultats,
il doit être utilisé sur le même bras. Le test sur le bras de gauche, peut fournir des résultats
plus précis, parce qu’il est situé à côté du cœur.
D : Quel est le meilleur moment de la journée pour le test ?
R : Le matin ou à n’importe quel moment, lorsque vous vous sentez détendu et sans stress.
48
Page 49
Mesureur de la tension du poignée Manuel d’instructions
Entretien
1. Éviter de le faire tomber, de le cogner quelque part ou de lancer l’appareil.
2. Éviter les températures extrêmes. Ne pas exposer l’appareil directement sous le soleil.
3. Lorsque l’on nettoie l’appareil, utiliser un chiffon humide et nettoyer délicatement avec
un détergent doux.
Utiliser un chiffon humide pour enlever la saleté et le détergent en plus.
4. Le nettoyage du brassard : ne jamais plonger le brassard dans de l’eau ! Appliquer une
petite quantité d’alcool sur un chiffon humide pour nettoyer les supercies du brassard.
Utiliser un chiffon humide (eau) pour le nettoyage. Laisser sécher naturellement à une
température environnementale.
5. Ne pas utiliser de l’essence, des diluants ou des solvants similaires.
6. Enlever les piles lorsqu’il n’est pas utilisé pendant une longue période.
7. Ne pas démonter le produit.
8. On vous recommande de contrôler les prestations au moins tous les 2 ans.
49
Page 50
Mesureur de la tension du poignée Manuel d’instructions
Ce dispositif est conforme aux standards suivants :
Standard de sécurité
EN 60601-1 Appareils électro médicaux, Partie 1 : Conditions générales requises de sécurité
Standard EMC :
EN 60601-1-2 Appareils électro médicaux, Partie 1-2 : Prescriptions générales pour la
sécurité – Norme collatérale : électromagnétique
EN 1060-1 Sphygmomanomètres non invasifs – Conditions générales
EN 1060-3 Sphygmomanomètres non invasifs – Conditions supplémentaires pour des
systèmes électromécaniques de mesurage de la tension artérielle
EN 1060-4 Sphygmomanomètres non invasifs – Tester les procédures pour déterminer
la précision générale du système des sphygmomanomètres non invasifs automatiques.
Dans un soucis constant d’amélioration, Beper se réserve le droit de modier ou
améliorer le produit sans aucun préavis.
50
Page 51
Mesureur de la tension du poignée Manuel d’instructions
TRAITEMENT DES DECHETS DES APPAREILS ELECTRIQUES
Le produit en n de vie doit être détruit selon les normes en vigueur relatives à l’élimination des
déchets et ne peut être traité comme simple déchet ménagé.
Le produit doit être détruit dans un centre d’élimination des déchets adapté ou être restitué au
revendeur dans le cas d’une substitution avec un autre produit équivalent neuf.
Le fabricant prendra à sa charge les frais occasionnés pour la destruction du produit selon les
termes de la loi en vigeur.
Le produit est composé de pièces non biodégradables et substances qui peuvent polluer l’environnement si détruites de façon inapropriée . Par ailleurs, certaines parties de ces matières peuvent
être recyclées évitant ainsi toute pollution pour l’environnement. Il est de votre et notre devoir de
préserver la santé de l’environnement.
Le symbole indique que le produit répond aux normes requises par les nouvelles
directives introduites en faveur de l’environnement (2011/65/EU) et que le produit doit être détruit
de façon appropriée au terme du cycle de vie.
Au besoin, informez-vous auprès des autorités locales compétentes en matière d’élimination des
déchets de votre commune.
Toute personne qui ne tiendra pas compte de ces règles d’élimination des déchets indiquées dans
ce paragraphe en répondra selon la loi en vigueur.
ET ELECTRONIQUES
51
Page 52
Mesureur de la tension du poignée Manuel d’instructions
CERTIFICAT DE GARANTIE
Cet appareil a été contrôlé en usine. La garantie est valable 24 mois à partir de la date d’achat
pour tout défaut de matériel ou de fabrication. En cas de réclamation, le ticket de caisse et la
garantie devront être présentés ensemble.
En cas de besoin et pour toute assistance technique, veuillez contacter votre revendeur ou vous
adresser à notre siège. Cela vous permettra de conserver votre appareil dans de meilleures
conditions et de NE PAS invalider la garantie. Toute manipulation de l’appareil par une personne
non autorisée ou non qualiée annulera automatiquement la garantie.
Conditions de garantie
Pendant la durée de garantie, si des pannes provenant d’un défaut de materiel et/ou de fabrication apparaissent, nous assurons gratuitement la réparation aux conditions énoncées cidessous :
- l’appareil a été correctement utilisé et ce uniquement à l’usage pour lequel il a été fabriqué ;
- l’appareil a été réparé par des experts, c’est-à-dire par des personnes mandatées par le
fournisseur ;
- la présentation du ticket de caisse est obligatoire;
- les pièces présentant les signes évidents d’usure ne sont pas pris en compte dans la garantie.
En conséquence, sont exclus de la garantie toutes les pièces qui auraient subi des dommages
accidentels ou présentant des signes d’usure normale (parmi lesquelles, ampoules, batteries,
piles, résistances), toutes les pièces comportant des défauts dus à la non utilisation domestique,
la négligence dans la manipulation et l’entretien, les dommages lors du transport et tous les
dommages non imputables directement au producteur.
Si un défaut survient lors de la période de garantie et ne peut être réparé, l’appareil sera remplacé gratuitement.
Assistance technique
Même après la n de la garantie, nous accordons toujours une grande importance à la reparation.
Pour toute assistance technique et/ou reparations en dehors de la garantie, veuillez vous adresser directement à l’adresse ci-desous :
LE SERVICE APRÈS-VENTE EST EFFECTUÉ PAR VOTRE REVENDEUR OU PAR
ÉCRIVEZ UN E-MAIL AU [email protected] POUR CONNAITRE LE CENTRE SERVI-
L’IMPORTATEUR/DISTRIBUTEUR DES PRODUITS BEPER.
CE AGRÉE BEPER LE PLUS PROCHE DE CHEZ VOUS.
52
Page 53
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
Sicherheitshinweis
Lieber Kunde,
vielen Dank für Ihr Vertrauen und herzlichen Glückwünsch für das Blutdruck-Messgerät
BP-2116. Das Messgerät benutzt die oszillometrische Methode zur Messung vom systolischen und diastolischen Blutdruck und von der Pulsfrequenz bei Erwachsenen. Bitte lesen
Sie aufmerksam diese Bedienungsanleitung vor dem Gebrauch durch und bewahren Sie
die Bedienungsanleitung für zukünftigen Gebrauch. Für weitere Informationen wenden Sie
sich bitte an Ihren FAMILIENARZT.
Beachten Sie alle Hinweise, um Gefahren und Schäden zu vermeiden. Benutzen Sie das
Gerät nur entsprechend seiner Bestimmung laut Gebrauchsanweisung. Bitte nachstehende Anweisungen durchlesen.
Zeichenerklärung
Fabrik
EU – genehmigter Vertreter
Achtung
Picht
Verboten
Gerät Typ B
ACHTUNG
Menschen mit Kreislaufstörungen könnten Schwierigkeiten aufweisen.
Wenden Sie sich an Ihren Arzt vor dem Gebrauch.
Wenden Sie sich an Ihren Arzt, wenn die Messungen regelmäßig anormal sind.
53
DEUTSCH
Page 54
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
Gerät nur mit dem mitgelieferten AC-Adapter gemäß den Europäischen Normen EN 60601-1 und EN 60601-1-2. Verschiedene Adapter könnten Brände
und Schläge verursachen.
Gerät nicht zweckentfremdet sondern nur entsprechend seiner Bestimmung laut Gebrauchsanweisung verwenden.
Gerät von Kindern, Ungeschickten und Menschen mit verminderter körperlicher Sinneswahrnehmung oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen
nicht bedienen lassen.
Gerät nicht öffnen oder Teile nicht auseinander nehmen.
Halten sie Handy und andere Elektrogeräte während des Gebrauchs fern. Sie senden zu
starke elektrische Strahlung aus.
HINWEISE FÜR DIE BATTERIE
Verwenden Sie alte und neue Batterie nicht gleichzeitig
Bei diesem Symbol (SIMBOLO) sind die Batterien auszuwechseln
Achten Sie beim Einlegen die richtige Polarität der Batterien
Verwenden Sie ausschließlich identische Batterien
Batterien entnehmen, wenn Sie das Gerät länger als 3 Monaten nicht benutzen
Batterie ordnungsgemäß laut den lokalen Vorschriften entsorgen.
54
Page 55
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
Blutdruckwerte nach der WHO-Richtlinien
Display
SYSTOLISCHER BLUTDRUCK
DIASTOLISCHER BLUTDRUCK
PULSFREQUENZ
TASTE “M”
MANSCHETTE
55
TASTE
Page 56
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
DISPLAY
Blutdruckwerte nach der WHO-
Durchschnitt letzter 3 Messungen
Anzeige Herzrhythmusstörungen
Wichtige Hinweise
1. Vor der Messung (ca. 30 Minuten): nichts essen, kein Sport treiben und nicht duschen.
2. Bevor Sie Ihren Blutdruck messen, sollten Sie sich mindestens 5 Minuten ausruhen.
3. Führen Sie die Messung im Sitzen durch. Entspannen Sie Ihren Arm und legen Sie ihn
locker auf, sodass die Manschette sich in Höhe des Herzens bendet.
4. Verhalten Sie sich während der Messung ruhig: Bewegen Sie sich nicht und sprechen
Sie nicht, da sich sonst die Messergebnisse
verändern können.
5. Während der Messung halten Sie Handys bzw. Mikrowellen fern, die elektromagnetische Wellen erzeugen können.
6. Warten Sie mindestens 3 Minuten für eine neue Blutdruckmessung.
7. Versuchen Sie, Ihren Blutdruck jeden Tag um die gleiche Uhrzeit zu messen.
8. Die Messungen sind stets am selben Oberarm, in der gleichen Position und um die
gleiche Uhrzeit durchzuführen und zu vergleichen.
9. Dieses Blutdruckmessgerät ist für Leute mit schweren Herzrhythmusstörungen nicht
empfehlenswert. Der unregelmäßige Puls kann zu Schwierigkeiten bei der Erfassung des
korrekten Messwertes führen.
GRUPPEN
Batterie schwach
Richtlinien
Datum
Uhr
Systolischer
Blutdruck
Diastolischer
Blutdruck
Pulsfrequenz
56
Page 57
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
Inbetriebnahme
1. Batterien einlegen. (siehe Bild A)
2. Messen Sie am nackten Handgelenk. (siehe Bild B)
3. Ruhen Sie sich einige Minuten vor der Messung. Setzen Sie sich an einem ruhigen
Ort und legen Sie Ihren Arm locker auf einem festen Untergrund, z.B. auf einem Tisch.
4. Schieben Sie die Manschette über Ihr linkes Handgelenk unter Berücksichtigung der
Herzenshöhe. (siehe Bild D)
6. Taste für die Blutdruckmessung drücken. (siehe Bild E)
Fig.A
Fig.B Fig.C
57
Page 58
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
Fig.D Fig.E
Batterien einlegen/entnehmen
Öffnen Sie das Batteriefach an der Geräteunterseite mit einem leichten Druck gegen den
Riegel und legen Sie zwei neue Alkaline-Batterien Typ AA unter Berücksichtigung der Liegerichtung ein. Batteriefachdeckel wieder schließen.
Einstellung Datum/Uhrzeit
Beim ausgeschalteten Gerät drücken Sie die Taste 3 Sekunden lang zur Einstellung
von Datum und Uhrzeit. Stellen Sie zunächst einmal den Monat beim Drücken der Taste
M. Zur Bestätigung drücken Sie die Taste . Wiederholen Sie das Verfahren für Tag, Uhr
und Minuten. Beim Drücken der SET-Taste wird jede Einstellung gespeichert (Monat, Tag,
Uhr, Minuten).
Einstellungen speichern:
Halten Sie die Taste 3 Sekunden lang gedrückt zur Ausschaltung des Geräts.
Alle eingegebenen Informationen werden gespeichert.
Hinweis: Das Gerät verfügt über eine automatische Abschaltung. Wird keine Taste mehr
gedrückt, schaltet sich das Gerät nach drei Minuten automatisch ab.
58
Page 59
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
Anlegen der Manschette
Messen Sie am nackten Handgelenk. Achten Sie darauf, dass der Arm bei eng anliegender
Oberarmbekleidung durch das Hochkrempeln des Ärmels nicht abgeschnürt wird.
Schieben Sie die Manschette über Ihr linkes Handgelenk. Manschette fest ziehen und
ruhig bleiben.
Achten Sie darauf, dass die Manschette am nackten Handgelenk angelegt wird und dass
es sich in Höhe des Herzens bendet.
Führen Sie die Messung im Sitzen bequem und entspannt durch.
Messung
1. Einschaltung
Taste drücken, bis ein Piepton zu hören ist und alle Zeichen schnell im Display erscheinen. Durch diesen Test wird die Vollständigkeit der Anzeige überprüft. Das Gerät ist nach
einem langen Piepton messbereit.
Hinweis: Das Gerät läuft nicht, wenn Luft von der vorherigen Messung in der Manschette
übrig geblieben ist.
Im Display blinkt ein Symbol, bis der Blutdruck nicht stabil wird.
2. Luft aufpumpen
Die Luft wird am Anfang bei 190 mmHg aufgepumpt. Wenn der systolische Blutdruck des
Benutzers höher als 190 mmHg ist, wird die Manschette nochmal automatisch bis zum
reichenden Druck gepumpt.
Hinweis: Die Manschette wird automatisch schrittweise entlüftet, wenn die Manschette
falsch am Oberarm angelegt wurde. Drücken Sie die Taste zur Ausschaltung des Geräts.
3. Test
Anschließend lässt das Gerät langsam die Luft aus der Manschette ab und führt die Messung durch. Ist die Messung beendet, wird die Manschette entlüftet. Ein „Herz-Symbol“
blinkt gleichzeitig auf dem Display zur Messung des Herzschlags.
Hinweis: Verhalten Sie sich während der Messung ruhig: Bewegen Sie sich nicht und
sprechen Sie nicht.
59
Page 60
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
4. Messwerte
Nach der Messung piept das Messgerät dreimal. Der systolische und der diastolische
Blutdruck sowie der Puls-Wert mit dem Puls-Symbol erscheinen im Display. Entsprechend
der Blutdruckklassikation nach der WHO blinkt der Blutdruck-Indikator.
Ausschaltung
Drücken Sie die Taste zur Ausschaltung des Geräts. Das Gerät verfügt über eine automatische Abschaltung. Wird keine Taste mehr gedrückt, schaltet sich das Gerät nach drei
Minuten automatisch ab.
Sicherheitshinweis: wenn der Blut zu hohe Werte erreicht, schalten Sie das Gerät mit der
ON/OFF-Taste aus. Die Manschette wird automatisch und schnell nach der Ausschaltung
entlüftet.
Speicher abrufen
Beim ausgeschalteten Gerät können Sie die Ergebnisse mit der Taste M abrufen. Beim
Drücken der Taste M werden die Messwerte der jüngster und der ältesten Messung angezeigt. Beim fortwährenden Drücken der MODE-Taste können Sie alle gespeicherten
Messwerte abrufen.
Speicher löschen
Die gespeicherten Daten können im Modus „Speicher abrufen“ gelöscht werden. Halten
Sie die Taste ca. 3 Sekunden gedrückt zum Löschen von allen gespeicherten Messwerten. Ein Piepton des Displays zeigt, dass die Daten gelöscht wurden und das Gerät ist
wieder messbereit. Drücken Sie die Taste zur Ausschaltung des Geräts.
Hinweis: Die Daten werden endgültig nach diesem Vorgang gelöscht und verloren.
60
Page 61
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
PROBLEM URSACHE LÖSUNG
Der Blutdruck
ist ganz anders
als die letzten
Messungen
Die Manschette ist zu
eng oder wurde falsch
angelegt.
Während der Messung
haben Sie sich wahrscheinlich nicht ruhig
verhalten. Jede Bewegung kann die Ergebnisse
beeinträchtigen.
Manschette fest 1-2 cm oberhalb
dem Ellbogen erneut anlegen
Setzen Sie sich an einem ruhigen
Ort und legen Sie den Arm unter
Berücksichtigung der Herzenshöhe.
Reden Sie nicht und verhalten Sie
sich ruhig. Vergewissern Sie sich,
dass das Gerät auf einem festen
Untergrund während der Messung
liegt.
„Err“ erscheint
im Display
Die Manschette wurde
falsch aufgepumpt.
Betriebsfehler
Der Überdruck übertrifft
300 mmHg
Vergewissern Sie sich, dass der
Luftschlauch richtig am Gerät und
an der Manschette angeschlossen ist.
Sicherheitshinweise durchlesen und
Messung erneut durchführen.
Sicherheitshinweise durchlesen und
Messung erneut durchführen.
61
Page 62
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
Informationen
Blutdruck
Der Blutdruck ist der Druck des Blutes in den Arterien. Der Blutdruck wird meist in
mmHg (Millimeter Quecksilbersäule) angegeben. Der systolische Blutdruck ist der Druck
im Herzen in dem Moment, in dem sich der Herzmuskel maximal zusammenzieht. Der
diastolische Blutdruck im Gegenteil ergibt sich durch die Widerstandsverhältnisse in den
Blutgefäßen, wenn der Herzmuskel entspannt ist.
Der Blutdruck einer Person schwankt sehr oft im Tagesablauf.
Für den Anstieg des systolischen arteriellen Drucks können Anstrengung und Stress
ursächlich sein, wobei Alkoholverbrauch und seelische/körperliche Ruhephasen (sich duschen) den Blutdruck absinken. Einige Hormone wie Adrenalin (bei körperlichem Stress)
können die Blutgefäße verengen. Das führt zu einem Aufstieg des Blutdrucks.
Wenn die Ergebnisse der Messung zu hoch sind, ist das Herz unter übermäßiger Anstrengung im Vergleich zum normalen Zustand.
Blutdruckmessung nach den WHO-Richtlinien
Das Blutdruck-Messgerät zeigt auch den Messwert nach der Blutdruckklassikation
gemäß den Richtlinien der Weltgesundheitsorganisation (WHO). Die unterschiedlichen
Farben (siehe Grak unten) zeigen die Ergebnisse.
Schwere Hypertonie
Mittlere Hypertonie
Milde Hypertonie
Hoch-normaler Blutdruck
Normaler Blutdruck
Optimaler Blutdruc
Milde Hypertonie
62
Page 63
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
Hinweis zum Bluthochdruck
Der Bluthochdruck kann eine gefährliche Krankheit sein, die die Lebensqualität des Men-
schen beeinträchtigen. Unter anderem kann Bluthochdruck zu Herzinsufzienz, Niereninsufzienz oder Hirnblutung führen.
Bluthochdruck und damit verbundene Erkrankungen sind leichter zu kontrollieren, wenn
sie am Anfang diagnostiziert werden. Aus diesem Grund ist es wichtig, sich regelmäßig
untersuchen zu lassen und einen gesunden Lebensstil zu halten.
Hinweis: Eine ungewöhnliche Messung entspricht nicht unbedingt einer Erkrankung. Der
Hochdruck eines Menschen wird nach 2-3 Messungen um die gleiche Uhr jeden Tag und
für eine bestimmte Zeitspanne geprüft.
Wenden Sie sich an Ihren Arzt, wenn die Messwerte weiterhin anormal sind.
Systolisch (mm Hg)
Schwere Hypertonie
Mittlere Hypertonie
Milde Hypertonie
Hoch-normaler Blutdruck
Normaler Blutdruck
Optimaler
Blutdruck
Diastolisch (mm Hg)
63
Page 64
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
Blutdruck: Fragen und Antworten
F: Worin liegt der Unterschied zwischen einer Blutdruck-Messung zu Hause und einer
beim Arzt?
A: Zu Hause sind die Messwerte des Blutdrucks präziser, weil sie genau das Alltagsleben
eines Menschen und seine Gewohnheiten wiederspiegeln. Die Messwerte können bei
einer Arztpraxis oder in einer Klinik höher sein. Dieses Phänomen ist als Weißkittelhypertonie bekannt, welches von Stress oder anderen Anregungen verursacht werden kann.
Hinweis: mögliche Ursachen für anormale Messwerte sind:
1. falsche Position der Manschette
Die Manschette muss bequem, nicht zu eng bzw. weit für den Handgelenk sein.
Die Unterkante der Manschette muss ca. 1-2 cm oberhalb dem Handgelenk angelegt
werden.
2. falsche körperliche Haltung
Während der Messung ist der Körper senkrecht zu halten.
3. Stress und andere Anregungen
Atmen Sie zwei- bzw. dreimal ein und aus. Warten Sie einige Minuten ab und wiederholen
Sie die Messung.
F: Was kann zu verschiedenen Messungen führen?
A: Der Bluthochdruck schwankt oft im Tagesablauf. Viele Faktoren, wie eine Diät, Stress,
die Position der Manschette, usw. können eine Messung beträchtlich beeinussen.
F: Ist die Manschette am linken oder am rechten Oberarm anzulegen? Worin liegt der
Unterschied?
A: Für eine einzelne Messung können beider Oberarme verwendet werden. Für einen
Vergleich der Messwerte ist die Manschette am selben Oberarm anzulegen. Die Messung
am linken Oberarm könnte präziser aufgrund der Herzensnähe sein.
F: Wann wird der Blutdruck am besten im Laufe des Tages gemessen?
A: Am Morgen/Vormittag oder wenn Sie sich ruhig und entspannt fühlen.
64
Page 65
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
Pege
1. Vermeiden Sie irgendwelchen Stoß und lassen Sie das Gerät nicht herunterfallen.
2. Gerät keiner extremen Temperatur aussetzen. Gerät keiner direkten Sonneneinstrahlung aussetzen.
3. Reinigen Sie das Gerät mit einem weichen angefeuchteten Tuch und mit Seifenlauge.
Verwenden Sie ein angefeuchtetes Tuch zur Beseitigung des Schmutzes und des Reinigungsproduktes.
4. Reinigung der Manschette: Manschette nicht in Wasser tauchen! Benetzen Sie zunächst
einmal ein weiches Tuch mit Alkohol und dann ein angefeuchtetes Tuch zur Reinigung der
Manschette. Lassen Sie die Manschette im Freien abtrocknen.
5. Verwenden Sie keine Benzin, scharfe Reinigungsprodukte sowie Lösungsmittel zur
Reinigung des Geräts.
6. Beim einen längeren Nichtgebrauch entnehmen Sie die Batterien.
7. Gerät keinesfalls öffnen oder Zubehörteile nicht auseinander nehmen.
8. Prüfen Sie die Leistung des Geräts mindestens jede 2 Jahren.
Andere Hinweise
65
Page 66
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
Dieses Blutdruckmessgerät entspricht folgenden Vorgaben:
Sicherheitsstandards:
EN 1060-1 Nichtinvasive Blutdruckmessgeräte, Teil 1 Allgemeine Anforderungen
EMC-Standards:
EN 1060-2 Nichtinvasive Blutdruckmessgeräte, Teil 1-2 Normative Verweisungen und
ergänzende Anforderungen für elektromagnetische Blutdruck-Messgeräte
EN 1060-3 Nichtinvasive Blutdruckmessgeräte - Zusatzanforderungen für elektromechanische Blutdruck-Messgeräte
EN 1060-4 Nichtinvasive Blutdruckmessgeräte - Prüfverfahren zur Bestimmung der
Messgenauigkeit von automatischen nichtinvasiven Blutdruckmessgeräten
In Hinblick auf eine Verbesserungsperspektive behält sich Beper das Recht vor, das
betreffende Produkt ohne Voranmeldung zu ändern bzw. umzubauen.
66
Page 67
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
VERFAHREN FÜR DIE ENTSORGUNG VON ELEKTRO- UND
Die WEEE-Richtlinie (von engl.: Waste Electrical and Electronic Equipment; deutsch: (Elektround Elektronikgeräte-Abfall) ist die EG-Richtlinie 2011/65/EU zur Reduktion der zunehmenden
Menge an Elektronikschrott aus nicht mehr benutzten Elektro- und Elektronikgeräten. Ziel ist das
Vermeiden, Verringern sowie umweltverträgliche Entsorgen der zunehmenden Mengen an Elektronikschrott durch eine erweiterte Herstellerverantwortung.
Ihr Gerät enthält wertvolle Rohstoffe, die wieder verwertet werden können.
Bringen Sie das Gerät zur Entsorgung zu einer Sammelstelle Ihrer Stadt oder Gemeinde.
Elektro- und Elektronikgeräte mit folgender Kennzeichnung versehen und dürfen
nicht mehr über Restmüll, sondern nur noch über die öffentlichen Entsorgungsträger und anschließende Rückgabe an die Hersteller und Importeure entsorgt werden.
ELEKTRONIKGERÄTE ABFALL
67
Page 68
Blutdruck-Messgerät Für Das Handgelenk Betriebsanleitung
GARANTIE
Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum
(Kassenbon).
Kaufbeleg und Garantieschein sind wesentlich für die Gültigkeit der Garantie. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.
Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung
zusammen mit dem Kassenbon an Ihren Händler.
Die Garantie erlischt bei Fremdeingriff.
Garantiebedingungen
Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs*,
die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen,
durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!
Kaufbeleg und Garantieschein sind wesentlich für die Gültigkeit der Garantie. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.
*Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch
des kompletten Gerätes. Wenden Sie sich in diesem Fall bitte an unsere Rufnummer.
Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen,
Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern
usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen,
fallen nicht unter die Garantie und sind deshalb kostenp ichtig!
Nach der Garantie
Nach Ablauf der Garantiezeit können Reparaturen kostenp ichtig vom entsprechenden
Fachhandel oder Reparaturservice ausgeführt werden.
TRETEN SIE BITTE IN VERBINDUNG MIT IHREN HÄNDLER IN IHREM LAND
VON FA. BEPER. E-MAIL [email protected] DIE IHREN HÄNDLER NENNEN WIRD
ODER POST SALES ABTEILUNG
68
Page 69
Tensiómetro de Muñeca Manual de instrucciones
Aviso de seguridad
Gracias por comprar el tensiómetro de muñeca BP-2116. El tensiómetro de muñeca funciona según el método oscilometrico de medición de presión de la sangre para medir la
presión sistolica y diastolica y la frecuenia del pulso de una persona adulta
Le rogamos leer con atención las instrucciones de uso y guardarlas en caso de sucesivas
consultas.Para informaciones especicas sobre su presión CONSULTE EL MÉDICO. Siga
todas las precauciones sugeridas en las advertencias para evitar riesgos. Utilice el producto sólo según descrito. Lea todas las istrucciones antes del uso.
Símbolos y signos de atención
Fábrica
Representante Autorizado en la Unión Europea
Atención
Obligatorio
Prohibido
Aparato de tipo B
69
ESPAÑOL
Page 70
Tensiómetro de Muñeca Manual de instrucciones
¡Atención!
Personas con graves problemas de circulación podría tener molestias. Consulte el Médico antes del primer uso.
Consultr el médico si los resultados no son regulares
El aparato está destinado unicamente para su proprio uso. No lo utilice de
ninguna otra forma
No permita el uso del aparato a niños pequeños o a personas incapaz
de entender
No intente desmontar el aparato
No utilice moviles u otros dispositivos che generen campos eletromagnéticos cuando use
este aparato
Utilice sólo con adaptador de corriente AC ya Incluso en la confección , según las normas EN 60601-1 y En 60611-1-1. Otro adaptador podría causar incendios o descargas
elécricas
Advertencia sobre el uso de las baterías.
No mezcle baterías nuevas con las viejas
Substituya las baterías cuando aparezca el siguiente símbolo
Introduzca las batrías respetando la polaridad correcta
No mezcle varios tipos de baterías.
Quite las baterías.si no utiliza el aparato durante más de tres meses
Elimine correctamente la batería siguiendo las normas locales y nacionales.
70
Page 71
Tensiómetro de Muñeca Manual de instrucciones
DESCRIPCIÓN DEL PRODUCTO
INDICADOR DE CLASIFICACIÓN DE LA PRESIÓN OMS
(ORGANIZACIÓN MUNDIAL DE LA SALUD )
PANTALLA
PRESIÓN SISTÓLICA
PRESIÓN DIASTÓLICA
TECLA “M”
EL BRAZALETE
71
PULSACIONES
TECLA ON/OFF
Page 72
Tensiómetro de Muñeca Manual de instrucciones
GRUPOS
INDICADOR BATERÍA DESCARGADAS
INDICADOR DE CLASIFICACIÓN DE
Indicaciones importantes
1.Evite comer, hacer ejercicio Físico o darse baños en los 30 minutos precedente la medición
2.Siéntese en un lugar tranquilo por lo menos 5 minutos antes la medición
3.No se quede de pie durante las pruebas. Sientése en una posición confortable y ponga
el brazo cerca de
4.Evite hablar o moverse durante la prueba
5.Evite usar moviles o microondas durante la prueba: podrían interferencias eletromagnéticas
6.Espere 3 minutos o más antes de volver a medir la presión
7.Intente medir la presión cada día a la misma hora por coerencia
8.Las conparaciones de las pruebas tendrían que hacerse sólo cuando se mida la presión
en el mismo brazo, en la misma posición y en la misma Hora. Se desaconseja el uso de
este tensiómetro de muñeca
9. de presión a personas que sufren graves arritmias
LA PRESIÓN OMS
Media de las ultimas 3 mediciones
Indicador latidos irregulares
Hora
Fecha
Presión de la sangre
sistólica
Presión de la sangre
diastólica
Pulsaciones
72
Page 73
Tensiómetro de Muñeca Manual de instrucciones
UTILIZO
1.Introduzca las baterías (Mire la gura A)
2.Quite lo que lleve en la muñeca (Mire la gura B)
3.Descanse durante varios minutos antes de la prueba. Sientése en ul lugar tranquilo,
mejor en un escritorio o en una mesa apoyando el brazo encima de una supercie rme
y los pies al suelo
4.Póngase el brazalete en la muñeca izquiersa y la tenga a la altura de su corazón (Mire
la gura B)
5.Empuje la tecla on/off para empezar la medición (Mire la gura E)
Fig.A
Fig.B Fig.C
73
Page 74
Tensiómetro de Muñeca Manual de instrucciones
Fig.D Fig.E
Instalación de baterías
Deslice la tapa del compartimiento pilas en dirección de la echa. Introduzca las 2 baterías
(miniestilo AAA) en el comparimiento baterías, respetando la polaridad indicada. Cierre la
tapa del vano baterías
Regulación hora/fecha
Con el dispositivo apagado empuje la tecla on/off por tres segundos para acceder a la función de regulación de hora/fecha. Primero eliga el mes con la tecla “M”. Empuje otra vez
la tecla on/off para conrmar el mes. Siga congurando día, hora y minutos de la misma
forma. Cada vez que se empuja la tecla on/off la conguración será guardada y seguirá la
sucesión (mes, día, hora y minutos)
Para guardar las conguraciones:
por cada tipo de conguración se empuje la tecla on/off por tres segundos para apagar el
aparato. Todas las informaciones serán guardadas.
NOTA. Si se deja el aparato encendido sin usarlo por 3 minutos, todas las informaciones
serán automaticamente guradadas y el aparato se apagará.
74
Page 75
Tensiómetro de Muñeca Manual de instrucciones
Aplicación del brazalete
No aplique el brazalete encima de su ropa. Si lleva un jersey de manga larga, envuelva las
mangas detras del antebrazo.
Aplique el medidot de presión en la muñeca. Aprete con rmemente el brazalete y no
se mueva.
Para conseguir resultados mejores se recomienda aplicar el brazalete en la muñeca desnuda y tenerla a la misma altura del corazón durante las pruebas. No se levante durante
la medición Sientése en una posición confortable y relajada.
MEDICIÓN
1.Encendido: empuje y seguir empujando la tecla on/off hasta que se sienta el sonido “bip”.
En el display LCD aparecerá por un segundo una diagnosis rapida. Un largo sonido indica
que el dispositivo está listo para la medición. NOTA. El aparato no funciona si queda en el
brazalete el aire de la medición precedente: En el display LCD destella una echa hasta
cuando la presión no haya vuelto a la normalidad.
2.Presurización: la presión inicial Generalmente llega a 190mmHg. Si en ese momento la
presión arterial sistólica del usuario sobrepasa 190mmHg, el apararo automaticamente de
ina nuovamente en la modalidad conforme.
NOTA. La presurización disminuye poco a poco y al nal se para si el brazalete no está
bien posicionada en el brazo. En este caso empuje la tecla on/off para apagar el aparato
3.medición
Después de que el brazalete se ine, el aire despacio disminuye como mostrado por el
valor de la presión del brazalete. El símbolo del corazón destella a la vez en el display
para la detección del latido cardíaco. NOTA. Evite hablar o moverse durante la prueba
4.Resultado
Oirá tres breves sonidos al terminar de la prueba. En la pantalla aparecerá la medición de
la presión arterial sistólica y distólica. Un indicador de la medición actual aparecerá al lado
a la clasicación de los valores OMS.
75
Page 76
Tensiómetro de Muñeca Manual de instrucciones
Apagamiento
Empuje la tecla on/off para apagar el aparato en cualquiera modalidad. Si no se utiliza el
aparato por más de tres minutos el mismo se apagará automaticamente.
Precauciones de seguridad: si la presión en el brazalete se hace muy extrema durante
las pruebas, empuje la tecla on/off para apagar. El brazalete se desinarárapidamente
cuando el aparato esté apagado.
Control de la memoria
Con el aparato apagado se pueden vericar los resultados de las pruebas precedentes
con la tecla “M”. Los resultados de la prueba más recente y del más antiguo en la memoria
puedes ser vistos pulsando la tecla “M”. Durante la lectura de los resultados de las pruebas
es posible pulsar “M”para ver los resultados de las pruebas memorizadas.
Cancelación de la memoria
La memoria de los resultados puede ser borrada a través de la función control de la memoria. Pulse y sigua pulsando la tecla on/off por más o menos tres segundos para borrar
todos los resultados de la memoria. La pantalla produce un sonido que indica la cancelación y despuéa vuelve directamente a la función medición. Empuje la tecla on/off para
apagar el aparato.
NOTA. La cancelación de la memoria es denitiva: cuando borre la memoria no puede
volver a recuperarla.
Indicador de batería descargada
El instrumento emite cuatro tonos de aviso cuando la batería esté descargada y no se
conseguirá inar el brazalete para hacer la prueba. El símbolo aparece por cinco
segundos antes de que el producto se apague- Sustituya las baterías. No se habrá pérdida
alguna de la memoria durante este proceso.
76
Page 77
Tensiómetro de Muñeca Manual de instrucciones
PROBLEMAS CAUSAS SOLUCIONES
La presión resulta diferente de
como suele ser
Aparece escrito
en la pantalla
lAppare “ Err”
El manguito aprieta demasiao
o no ha sido posicionada
correctamente.
Los resultados no son atendibles a cauda de movimientos
de cuerpo o del tensiómetro
durante la prueba.
El manguito no se ha inado
de forma correcta.
Funcionamiento incorrecto
La presurización es más de
300mmHg
Posicione rmemente el manguito más allá del codo.
Pongase comodo con el
brazo cerca del corazón. Evite
hablar o moverse durante
la medición. Asegúrese que
la pantalla esté posicionada
establemente durante la
medición.
Asegúrese que el tubo esté
correctamente pegado en el
manguito y en el monitor
Lea con atención las advertencias y repita la medición.
Lea con atención las advertencias y repita la medición.
77
Page 78
Tensiómetro de Muñeca Manual de instrucciones
Informaciones a próposito de la presión de la sangreI
Presión de la sangre
La presión de la sangre es la fuerza con la que la sangre choca contra las paredes de
las arterias.
La presión arterial se mide en milímetros de mercurio (mmHg). La presión de la sangre
sistólica es la fuerza maxima que ejercen los vasos sanguineos cuando late el corazón.
La presión diastólica es la fuerza ejercida sobre los vasos sanguineos cuando el corazón
está en reposo.
La presión sanguinea de un paciente cambia a menudo a lo largo del día.
Exitación y tensión pueden causar la subida de la presión sanguinea rientra que beber
alchol o darse un baño pueden bajarla. Algunas hormonas como la adrenalina (que nuestro cuerpo libera bajo estrés) pueden causar restriccionies de los vasos sanguineos que
llevan al aumento de la presión sanguinea. Si los resultados suben demasiado signica
que el corazón se está esforzando demasiado.
INDICADOR DE CLASIFICACIÓN DE LA PRESIÓN OMS
El tensiómetro de muñeca está equipado con un indicador de clasicación según las indicacionesn de la Organización Mundial de la Salud. El gráco (mire el color en su monitor)
maestra los resultados de las pruebas.
Hipertensión grave
Hipertensión moderada
Hipertensión ligera
Hipertensión normal-alta
Hipertensión normal
Hipertensión Óptima
Hipertensión ligera
78
Page 79
Tensiómetro de Muñeca Manual de instrucciones
Nota de salud
La Hipertensión es una enfermedad peligrosa que puede afectar la calidad de su vida.
Puede causar mucho problemas como por ejemplo la insuciencia renal, cardíaca y la
emorragia cerebral.
Es más sencillo controlar la hipertensión y las enfermedades con ella relacionadas cuando se tiene una diagnosis precoz, por eso es importante ir al médico a menudo y llevar un
estilo de vida saludable.
NOTA. No se preocupe por un resultado anómalo. La presión de la sangre de una persona
se establece después de dos o tre mediciones hechas cada día a la misma hora durante
una larga temporada.
Consulte su médico si los resultados siguen siendo anómalos.
Sistòlica (mm Hg)
Hipertensión grave
Hipertensión moderada
Hipertensión ligera
Normal-alta
Normal
Óptima
Diastòlica (mm Hg)
79
Page 80
Tensiómetro de Muñeca Manual de instrucciones
Presión sanguinea: preguntas y respuestas
P:¿Cuál es la diferencia entre medir la presión sanguinea arterial en en casa o en un
ambulatorio médico?
R: Los valores de la medición de la presión sanguinea hecha en casa son más ables
porque reejan mejor su vida de todos los días. Las lecturas pueden sder falseadas si
hechas en un ámbito clínico o médico. Este fenómeno es llamado hipertensión de bata
blanca causado por nerviosismo o ansiedad.
¡Atención! Los resultados anómalos de las pruebas pueden ser causados por:
Posición inadecuada del brazalete. Asegúrese que el brazalete os quede bien, ni dema-
siado oja ni demasiado apretada. Asegúrese que la parte baja del brazalete esté a 1 o
dos centimetros arriba del codo
Posición del cuerpo no correcta. Asegúrese tener su cuerpo en posición vertical
Sensación de ansiedas y nerviosismo. Respirar hondo dos o tres veces, espere unos
minutos y empezar otra vez el la medición
.
P: ¿Cuál es la causa de lecturas diferentes?
R: presión sanguinea cambia a lo largo de un día. Hay varias razones entre ellos el estrés,
la posición de el brazalete, el regimen alimentar, etcétera, pueden cambiar la presión
sanguinea de un individuo.
P: ¿Dónde pongo el brazalete? Brazo derecho o izquierdo? ¿Hay una diferencia?
R: No hay una diferencia, pero para que los resultado sean comparables, hay que medir
la presión del mismo brazo. Midiendo del brazo izquierdo se pueden conseguir resultados
mejores ya que se encuentra cerca del corazón.
P: ¿ Cuál es el mejor momento del día para hacer la medición?
R: Por la mañana o en cualquier momento en el día en que esté relajado y sin estrés.
80
Page 81
Tensiómetro de Muñeca Manual de instrucciones
Mantenimiento
1. No deje caer el producto y evite echarlo o que sufra golpes fuertes
2 Evite la temperaturas extremas. No exponga el aparato a la luz del sol directa
3. Para limpiar el Tensiómetro utilice un paño suave, y limpe delicadamente con un producto delicado.Utilice un paño humedecido con agua para quitar suciedad y detergente
en exceso.
4. Limpie el brazalete. ¡No sumerja el brazalete en agua! Aplique pequeñas cantidad de
alcohol en un paño suave para limpiar la supercie del brazalete. Utilice un humedecido
(con agua) para limpiar. Deje que se seque naturalmente a temperatura ambiente.
5. No utilice gasolina, diluyentes u otros solvenes parecidos
6. Quite las baterías cuando no se utiliza el aparato durante una larga temporada.
7. No desarme el producto.
8. Se recomienda controlar las prestaciones por lo menos cada dos años.
Informaciones especicas
81
Page 82
Tensiómetro de Muñeca Manual de instrucciones
Este dispositivo posee todos los requisitos estándar:
Estándar de seguridad:
EN 60601-1 Aparatos electromedicales. Parte 1: Normas generales para la seguridad;
EstándarCEM:
EN 60601-1-2: - Aparatos electromedicales. Parte 1: Normas generales para la seguridad.– Parte 2 - Norma colateral:Compatibilidad Electromagnética – Prescripciones y
pruebas;
EN 1060-1 esngomanometro no invasivos – requisitos generales
EN 1060-3 Esgmomanómetros no invasivos - Requisitos complementarios para sistemas
electromecánicos de medición de presión sanguinea.
EN 1060-4 Esgmomanómetros no invasivos – Procedimientos de ensayo para la determinación de la precisión global del sistema de esgmomanómetros no invasivos au-
tomáticos
Con el objetivo de mejorar costantemente, Beper se resrva el derecho de aportar
cambios y mejoras al producto sin previo aviso.
82
Page 83
Tensiómetro de Muñeca Manual de instrucciones
PROCEDIMIENTO DE ELIMINACIÓN DE LOS EQUIPOS
ELÉCTRICOS Y ELECTRÓNICOS
Al término de la vida útil del aparato, no eliminar como residuo municipal sólido mixto sino eliminarlo
en un centro de recogida especíco colocado en vuestra zona o entregarlo al distribuidor a la hora
de comprar un nuevo aparato del mismo tipo y destinado a las mismas funciones. El distribudor se
cargarà el costo de eliminación de los equipos siguendo las normas actuales.
Este procedimiento de recogida separada de los equipos eléctricos y electrónicos se realiza con el
propósito de una política del medioambiente comunitaria con objetivos de salvaguardia, defensa y
mejoramiento de la calidad del medioambiente y para evitar efectos potenciales en la salud de los
seres humanos debido a la presencia de dentro de estos equipos o a un uso inapropiado de los
mismos o de algunas de sus partes.
Està Vuestra y nuestra competencia aiudar la defensa del medioambiente.
El símbolo indica que este producto respecta la normativa europea de mdioam
biente ( 2011/65/EU) y le recuerda que todos los productos electrónicos y eléctricos deben ser
objeto de recogida por separado al nalizar su ciclo de vida. Para obtener información sobre el
reciclaje de este producto y dónde encontrar puntos de recogida llame las supuestas autoridades
locales.
Una eliminación no correcta de este producto podría conllevar sanciones.
83
Page 84
Tensiómetro de Muñeca Manual de instrucciones
CERTIFICADO DE GARANTĺA
Este aparato ha sido controlado en fábrica. La garantía es valida 24 meses a partir de la fecha de
compra para todos los defectos de material o de fabricación. En caso de reclamación, tiene que
presentar juntos el recibo scal y la garantía.
Para la asistencia técnica, es necesario contactar su revendedor o nuestra empresa. Eso le permitirá conservar su aparato en mejores condiciones y no invalidar la garantía. Toda manipulación
del aparato por una persona no autorizada o no cualicada cancelará automáticamente la garantía.
Condiciones de garantía
Durante la garantía, si algunas averías aparecen a causa de un defecto de material y/o fabricación,
garantizamos gratuitamente la reparación a las condiciones siguientes :
- el aparato ha sido utilizado correctamente y esto solamente al uso para el cual ha sido fabricado ;
- expertos repararon el aparato, es decir, personas designadas por el proveedor ;
- es obligatorio de presentar el recibo scal;
- las partes que presentan señales evidentes de desgaste no se tienen en cuenta en la garantía.
En consecuencia, todas las partes que habrían sufrido daños accidentales o que presentaban
señales de uso normal se excluyen de la garantía (entre las cuales, bombillas, baterías, pilas, resistencias), todas las partes implicando defectos debidos a la no utilización doméstica, la negligencia
en la manipulación y el mantenimiento, los daños en el transporte y todos los daños no imputables
directamente al fabricante.
Si un defecto aparece durante la garantía y no puede estar reparado, el aparato se sustituirá gratuitamente.
Asistencia técnica
Después del nal de la garantía, concedemos siempre una gran importancia a la reparación.
Para la asistencia técnica y/o reparaciones fuera de la garantía, es necesario contactar directamente la dirección siguiente :
CONTACTE CON EL DISTRIBUIDOR DE SU PAIS O EL DEPARTAMENTO
ENVIE UN E-MAIL [email protected] Y LE ENVIAREMOS
DE POST VENTA DE BEPER .
DATOS DE SU SERVICIO TECNICO EN SU PAIS.
84
Loading...
