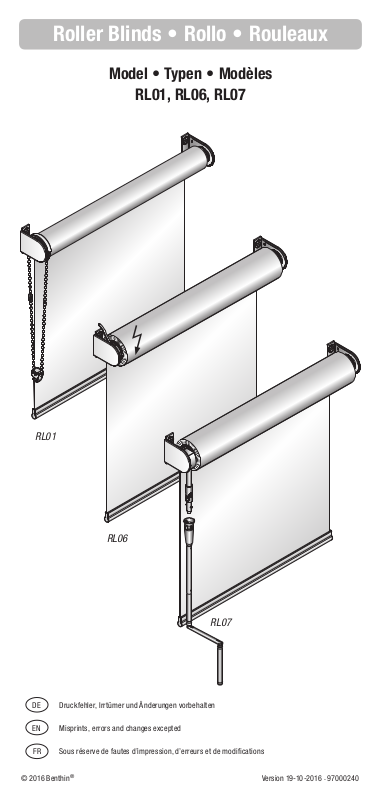

Page 1
Roller Blinds • Rollo • Rouleaux
Model • Typen • Modèles
RL01, RL06, RL07
RL01
RL06
RL07
DE Druckfehler, Irrtümer und Änderungen vorbehalten
EN Misprints, errors and changes excepted
FR Sous réserve de fau tes d’impression, d’erreurs et de modifications
© 2016 Bent hin
®
Version 19 -10-2016 . 97000240
Page 2
DE
dieses maßgerechte Produkt wurde speziell für Ihre Bedürfnisse hergestellt.
Hochwertige Materialien und ein formvollendetes Design gewährleisten eine lange
Lebensdauer und bieten somit viel Freude an dem erworbenen Produkt.
Ausführungsänderungen nur nach Absprache mit dem Hersteller.
Achten Sie bitte darauf, dass Sie Schrauben entsprechend der
Fensterbeschaffenheit und mit ausreichender Haltekraft verwenden!
Verehrte Kundin, verehrter Kunde,
Ihr Sonnenschutz Hersteller
Bitte lesen Sie die nachfolgenden Hinweise sorgfältig
vor der Montage
Fachkundige Montage erforderlich.
Unsachgemäße Montage kann zu Unfällen führen.
Montageschrauben zur Befestigung sind nicht beigelegt.
WARNUNG
Siehe Seite 15!
EN
this dimensionally accurate blind was produced especially according to your
requirements. High quality materials and a design that is per fect in function and
elegance guarantee a long service lifetime and thus ensure great pleasure in the
Please read this instructions carefully
Blinds must be fitted by skilled personnel.
Wrong installation may result in accidents.
Alterations of the blind must be approved by the blind manufacturer.
No screws for fixing are enclosed. Always use appropriate screws and plugs
suited for the wall or ceiling material where the blind is fitted!
Dear Customer,
purchased product.
Your blind Manufacturer
before fitting the blind
WARNING
See page 15!
FR
Ce store sur mesure a été conçu pour s’adapter parfaitement à vos fenêtres.
Les matériaux de haute qualité utilisés et son design lui garantissent une élégance et
une fonctionnalité d’une excellente longévité, pour vous offrir entière satisfaction.
Veuillez lire attentivement les instructions
Les stores doivent être posés par des personnes qualifiées.
Le non respect de cette préconisation peut provoquer des accidents.
L’acheteur ou un tiers ne doivent pas modifier ou altérer le produit.
La visserie des supports n’est pas fournie. C’est pourquoi il est nécessaire de choisir des vis
et des prises de courant suffisamment résistantes qui s’adaptent au matériau de la fenêtre.
Chers clients,
Votre fabricant store
avant de procéder au montage.
MISE EN GARDE
Regardez à la page 15!
2
Page 3
Montage • Installation • Pose
RL01
RL06 - Motor B
Motor A: Somfy LT 50 Start / Somfy RTS 50 Sonesse
Motor B: Somfy Sonesse 40 / Somfy Sonesse 40 RTS
RL06 - Motor A
RL07
1
X
X – 2 mm
2
3
Page 4
Montage • Installation • Pose
3
4
DIN 7981
.
4
Page 5
Montage • Installation • Pose
5
RL01
RL06 - Motor B
RL06 - Motor A
RL07
5
Page 6
Montage • Installation • Pose
7a
7
8
6
Page 7
Montage • Installation • Pose
7b
7d
7c
Click
± 5 mm ( 10 mm)
7e
7
Page 8
8a
Montage • Installation • Pose
R L
8
Page 9
8b
8c
Montage • Installation • Pose
8d
9
Page 10
Montage • Installation • Pose
8e
Click
9
10
Page 11
Bedienung • Operation • Manœuvre
RL01
RL07
RL06
11
Page 12
Demontage • Disassembly • Démontage
D1
D1
2
1
D2
3
12
Page 13
Demontage • Disassembly • Démontage
D2
1
3
4
2
13
Page 14
DE
• Kleinkinder können sich unter Umständen in den
Schlaufen von Schnüren, Ketten und Bändern
zur Bedienung der Fensterverkleidung verfangen
und erwürgen. Es besteht die Gefahr, dass sie sich
Schnüre um den Hals wickeln.
• Um dies zu verhindern, sind die Schnüre aus der
Reichweite von Kleinkindern zu halten.
• Kinderbetten und Einrichtungsgegenstände sollten
sich nicht in der Nähe der Bedienschnüre befinden.
• Schnüre nicht zusammenbinden.
Darauf achten, dass Schnüre nicht verdrehen und eine Schlaufe bilden.
• Um das Risiko derartiger Unfälle zu verringern, bitte die mitgelieferten
Sicherheitsvorrichtungen gemäß der Montageanleitung installieren und
verwenden.
WARNUNG
gemäß Norm EN 13120
EN
• Young children can strangle in the loop of pull cords,
tapes and cords that operate window coverings.
They can also wrap cords around their necks.
• To avoid strangulation and entanglement,
keep cords out of reach of young children.
• Move beds, cots and furniture away from
window covering cords.
• Do not tie cords together.
Make sure cords do not twist and create a loop.
• Install and use the included safety devices according to the installation
instructions on these device to reduce possibility of such an accident.
FR
• Les jeunes enfants peuvent s’étrangler ou s’emmêler
avec les cordons de levage, la chaînette, et les cordes
qui actionnent les stores. Ils peuvent également
enrouler les cordons autour de leur cou.
• Pour leur éviter de s’étrangler ou de s’emmêler
dans les cordons, maintenez ces derniers hors
de portée des jeunes enfants.
• Placez les lits, berceaux et mobilier à l’écart
des cordons, corde ou chaînette de store.
• Ne nouez pas les cordons ensemble.
Veillez à ce qu’ils ne s’enroulent pas en formant une boucle.
• Installez et utilisez les dispositifs de sécurités inclus conformément aux
instructions d’installation indiquées sur ces dispositifs pour réduire le
risque d’un tel accident.
MISE EN GARDE
WARNING
According to EN 13120
Conformément à la norme EN 13120
14
Page 15
Sicherheit • Safety • Sécurité
RL01
A
B
max
C
DIN 7981
min. 1,50 m
15
