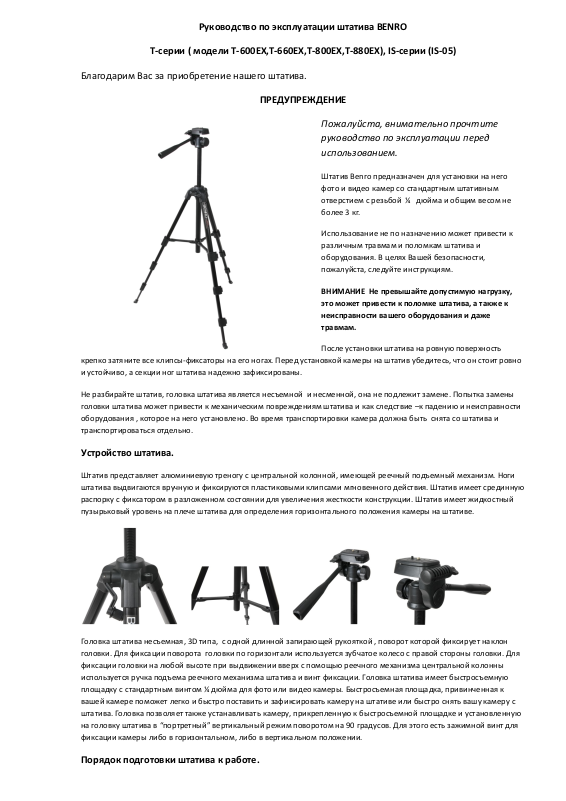

Benro T-660EX User Manual [ru]

Руководство по эксплуатации штатива BENRO

T-серии ( модели T-600EX,T-660EX,T-800EX,T-880EX), IS-серии (IS-05)

Благодарим Вас за приобретение нашего штатива.

ПРЕДУПРЕЖДЕНИЕ

Пожалуйста, внимательно прочтите

руководство по эксплуатации перед

использованием.

Штатив Benro предназначен для установки на него

фото и видео камер со стандартным штативным

отверстием с резьбой ¼ дюйма и общим весом не

более 3 кг.

Использование не по назначению может привести к

различным травмам и поломкам штатива и

оборудования. В целях Вашей безопасности,

пожалуйста, следуйте инструкциям.

ВНИМАНИЕ Не превышайте допустимую нагрузку,

это может привести к поломке штатива, а также к

неисправности вашего оборудования и даже

травмам.

После установки штатива на ровную поверхность

крепко затяните все клипсы-фиксаторы на его ногах. Перед установкой камеры на штатив убедитесь, что он стоит ровно

и устойчиво, а секции ног штатива надежно зафиксированы.

Не разбирайте штатив, головка штатива является несъемной и несменной, она не подлежит замене. Попытка замены

головки штатива может привести к механическим повреждениям штатива и как следствие –к падению и неисправности

оборудования , которое на него установлено. Во время транспортировки камера должна быть снята со штатива и

транспортироваться отдельно.

Устройство штатива.

Штатив представляет алюминиевую треногу с центральной колонной, имеющей реечный подъемный механизм. Ноги

штатива выдвигаются вручную и фиксируются пластиковыми клипсами мгновенного действия. Штатив имеет срединную

распорку с фиксатором в разложенном состоянии для увеличения жесткости конструкции. Штатив имеет жидкостный

пузырьковый уровень на плече штатива для определения горизонтального положения камеры на штативе.

Головка штатива несъемная, 3D типа, с одной длинной запирающей рукояткой , поворот которой фиксирует наклон

головки. Для фиксации поворота головки по горизонтали используется зубчатое колесо с правой стороны головки. Для

фиксации головки на любой высоте при выдвижении вверх с помощью реечного механизма центральной колонны

используется ручка подъема реечного механизма штатива и винт фиксации. Головка штатива имеет быстросъемную

площадку с стандартным винтом ¼ дюйма для фото или видео камеры. Быстросъемная площадка, привинченная к

вашей камере поможет легко и быстро поставить и зафиксировать камеру на штативе или быстро снять вашу камеру с

штатива. Головка позволяет также устанавливать камеру, прикрепленную к быстросъемной площадке и установленную

на головку штатива в “портретный” вертикальный режим поворотом на 90 градусов. Для этого есть зажимной винт для

фиксации камеры либо в горизонтальном, либо в вертикальном положении.

Порядок подготовки штатива к работе.

1.Выньте штатив из коробки и освободите его от чехла для переноски

2.Выдвиньте секции ног штатива на необходимую длину, сначала ослабив клипсы, а затем зафиксировав их.

3. Выдвиньте срединную распорку штатива.

4. Отрегулируйте штатив по высоте – если это необходимо, поднимите центральную колонну с помощью

реечного механизма- для этого покрутите ручку реечного механизма для подъема головки на нужную

высоту и зафиксируйте головку на нужной высоте, закрутив гайку фиксации подъемного механизма

.

5. Снятие и установка быстросъемной площадки штатива: Оттяните фиксирующую защелку вправо и

снимите площадку.

После этого привинтите быстросъемную площадку к вашей камере, оттяните фиксирующую защелку еще

раз и установите камеру с быстросъемной площадкой в паз быстросъемной площадки. После чего отпустите

фиксирующую защелку и проверьте, насколько надежно камера установлена на головке. Штатив готов к

работе. В сложенное положение штатив приводится в обратном порядке.

Избегайте механических повреждений ног и головки штатива, воздействия прямых солнечных

лучей, высокой и низкой температуры, агрессивных химических веществ, старайтесь беречь

штатив от длительного воздействия влаги. Протирайте штатив мягкой тканью в случае

загрязнений. При температуре ниже +5C пластик штатива становится более хрупким и может не

выдерживать заявленную нагрузку. Срок гарантии на штатив при соблюдении правил

эксплуатации и хранения – 1 год со дня продажи.
