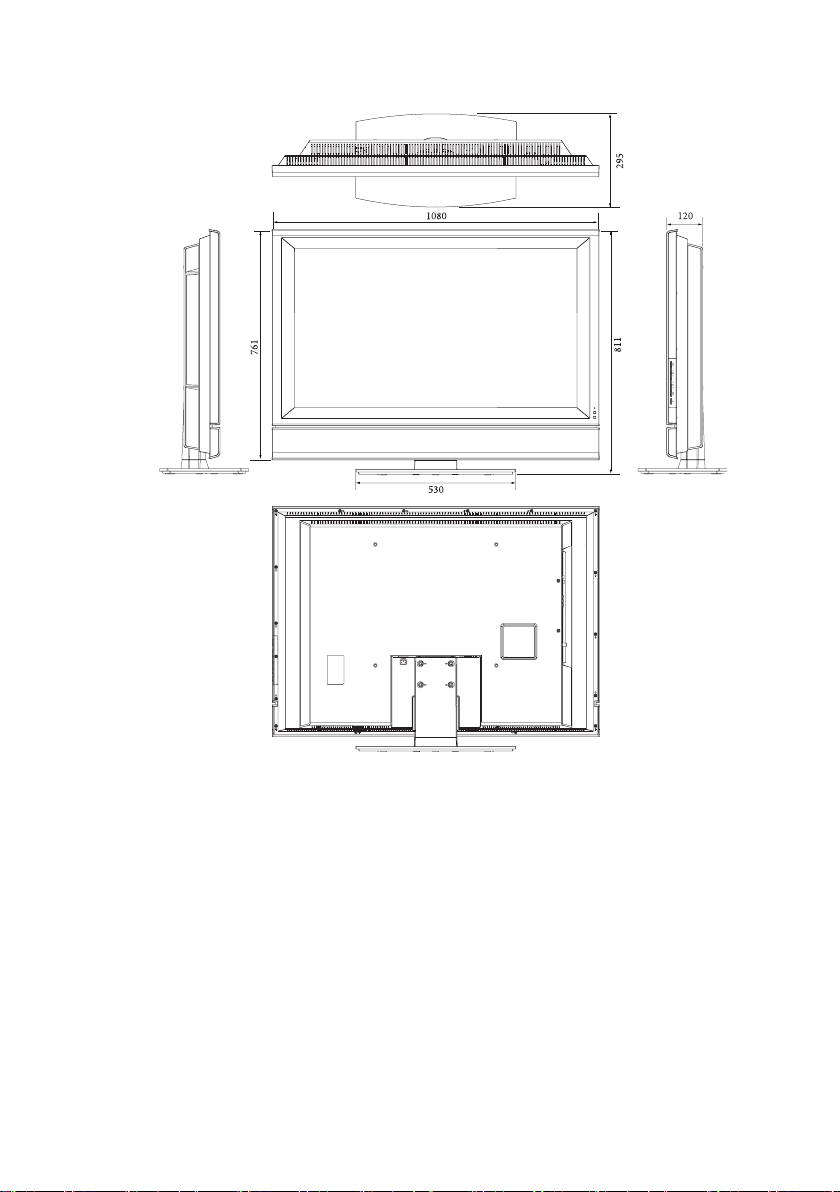

尺寸圖 ...................................................................................32
規格 .......................................................................................35
支援的 PC (D-Sub/DVI) 輸入解析度 ................................36
支援的色差視訊輸入解析度 ..............................................36
支援的 HDMI 輸入解析度 .................................................36
在 PC 上設定適當的輸出解析度 ............................................... 37
疑難排解 ...............................................................................37
目次ii
VH 系列彩色液晶顯示器
第一部分： 快速使用指南
歡迎使用
1. 請先閱讀下列資訊
感謝您選購了 BenQ 彩色液晶顯示器。 我們由衷希望這台科技先驅的平
面寬螢幕彩色液晶顯示器，能為您未來生活增添無窮的歡樂。在開始安
裝和使用本顯示器之前，請先花上幾分鐘，詳細地閱讀本快速使用指南
內的所有資訊。
本快速使用指南 / 使用手冊適用機型為： VH3246、VH3746 與 VH4246。
關於快速使用指南
第一部份中的快速使用指南，將提供顯示器各部份名稱與功能的介紹，
以及安裝顯示器的相關資訊。
關於使用手冊
第二部份中的使用手冊，將告訴您如何自訂顯示器的設定，讓您可依照
自身的喜好和使用環境得到最佳的視聽享受。此外，在使用手冊中，還
將說明本顯示器的產品規格和故障排除等資訊，提供您未來使用時最有
用的協助。
2. 檢查包裝內容
在打開包裝後，請檢查下列所有物品和配件是否齊全：
彩色液晶顯示器 (x1) 電源線 (x1) 複合視訊 (AV)
快速使用指南 / 使用手
冊 (x1)
本產品所提供的電源線類型可能會隨您購買地點不同而與上圖所示有所差異。
保固服務資訊
(x1)
訊號線 (x1)
遙控器 (x1) AAA 四號電池 (x2) 整線環 (x1，僅
底座 (x1，僅
VH3246 提供 )
如果有任何物品和配件遺漏或損壞，請馬上與您購買產品的經銷商連
絡，並告訴他們詳細情況。 本使用手冊與參考文件請妥善保存，以方便
隨時參考使用。
如何正確處理產品包裝材料：
• 產品的硬紙板包裝箱 ( 或包裝盒 ) 都是可以回收的。
• 請勿將所有塑膠袋放置在兒童容易拿取的地方。
• 若可能，請妥善收好所有的包裝材料，以方便將來運送本顯示器時使用。
為了您自身和旁人的安全，在安裝顯示器時一定要小心謹慎，避免損壞顯示器
或對使用的人造成危險。
液晶顯示器的螢幕上有一層很薄的玻璃膜，很容易因為敲擊或壓力而造
成裂痕、劃傷，甚至破裂。 同樣地，在過度的施力或極度的溫差變化
下，特殊的液晶材質同樣也可能會受到損壞。 因此，請在安裝或使用時
都要特別地小心謹慎。
第一部分： 快速使用指南2
塑膠墊圈 (x2，僅
VH3246 提供 )
VH3246 提供 )
3. 選擇及準備適當的安裝位置
為避免潛在的損害發生以及延長顯示器的使用壽命，請在安裝與操作顯
示器時，遵守以下幾點：
請勿將顯示器放置在不穩定、傾
斜或不牢固的平台上，因為可能
會使顯示器掉落，造成顯示器及
人員的嚴重傷害。
請勿在靠近水的地方使用顯示
器，例如浴池或游泳池，也不要
將顯示器放置在容易被水噴濺的
地方，例如窗戶旁。
請勿將顯示器放置在距離熱源太
近的地方，例如散熱器、電暖
器、暖爐及其它會產生熱氣的產
品 ( 包括擴大機 )。
請勿將顯示器放置在陽光或強光
直接照射到的地方，因為過熱的
陽光可能會對顯示器產生損傷，
而強光的直接照射則會影響顯示
內容的觀賞。
若要將本顯示器懸掛於牆壁上使
用，請務必使用本公司專為本產
品型號所提供的壁掛配件， 並確
保壁掛配件裝釘的位置是水平
的。 安裝時，務必請合格專業的
技術人員來幫您安裝，一定要確
認壁掛配件是否已經牢固地深鎖
於牆壁內層上，而不是只有鎖在
牆壁的裝潢薄板上，千萬不要僅
僅使用任何種類的膠黏在牆壁
上。
若要將顯示器採嵌壁式方式內嵌
於牆壁內使用時，顯示器的上下
方請保留足夠的空間，以保持良
好的通風狀態。
若要將顯示器懸掛於牆壁上使
用，顯示器周圍請保留足夠的空
間，以方便將顯示器順利懸掛於
壁掛配件上。
當顯示器電源開啟時，請勿覆蓋
或阻塞機體的任何通風口或開
口。 建議您定期清理機身上的通
風口，以保持散熱順暢。
請勿將顯示器放置在通風不佳的
環境中。
本顯示器上沒有可切斷電源供應
的電源開關。在安裝本顯示器
時，請在顯示器與電源插座間加
裝可以切斷電源的開關裝置，或
讓電源插座位於顯示器附近可以
方便接近的地方，以備萬一顯示
器發生故障時，可以迅速切斷電
源，或取下電源插頭。
請注意並遵守所有標示在顯示器
上的警告與指示。
4. 安裝底座與整線環 ( 僅適用於 VH3246 機型 )
安裝前的注意事項
在開始安裝底座前，請您務必注意下列事項：
• 由於顯示器的重量頗重，因此在安裝底座時，務必由兩人以上之成人
進行安裝。
• 顯示器的液晶面板極為脆弱並且易受損傷。在拿取或移動顯示器本體
時，請手持螢幕邊框，避免觸摸到面板本身，並請注意勿讓任何物體
碰撞到液晶面板。請在安裝時，以一塊柔軟乾淨且不掉棉絮的浴巾包
覆顯示器本體，以保護液晶面板。
• 請將顯示器安裝在堅硬、平坦且穩固的平面上，以免顯示器傾倒造成
危險。
第一部分： 快速使用指南 3
安裝底座
塑膠墊圈
1. 如右圖所示，使底座較寬部份
面向前方，並將兩個塑膠墊圈
套上底座軸。
2. 塑膠墊圈安裝完成後，其位置
應如右圖所示。請特別注意墊
圈上 「V」字形部位的方向，切
勿安裝錯誤。
3. 將顯示器本體抬起，並將顯示
器底部的底座孔對齊底座軸，
然後如右圖所示以約 30 度的角
度套入底座。在套入時，請注
意必須讓顯示器底部的定位柱
對齊底座上的定位孔。
較寬部份面向前方
請特別注意墊圈上
此「V」字形部位
的方向
o
30
底座軸
底座軸
塑膠墊圈
定位柱
定位孔
4. 顯示器本體套入底座後，將本
體旋轉面向正前方，安裝即告
完成。
第一部分： 快速使用指南4
安裝整線環
1. 整線環安裝孔的位置在顯示器
背面，如右圖所示。
2. 如右圖所示安裝整線環。
3. 在完成訊號纜線的連接後，將
整線環打開，使訊號纜線整齊
放置於環中，然後將整線環扣
上。
5. 認識您的顯示器
前視圖
整線環安裝孔
編號 名稱 說明
1
揚聲器 提供高音質且逼真的音效輸出。
2
3
4
電源指示燈
光線感應器
遙控訊號感
應窗
• 當顯示器電源開啟時，此指示燈會亮綠色。
• 當顯示器電源處於待機狀態時，此指示燈會亮紅色。
若自動調整背光亮度的功能 ( 請參閱第 31 頁的 「背光亮
度」 ) 啟用時，此感應器將會根據當時外在環境的光線亮
度自動調整顯示器的背光亮度。
接收從遙控器傳送過來的訊號。 請勿將任何物體放置於此
感應器前方，以避免阻礙訊號的接收。
第一部分： 快速使用指南 5
控制面板 ( 右側 )
編號 名稱 說明
1
MENU ( 選單 ) 按鈕
VOL ( 音量 ) /
2
按鈕
CH ( 選擇 ) /
3
按鈕
INPUT ( 輸入選擇 )
4
按鈕
5
( 電源 ) 按鈕
按下此按鈕可顯示螢幕顯示選單，再按一次此按
鈕可將之關閉。請參閱第 21 頁的 「瀏覽螢幕顯示
選單」。
• 用以調整顯示器之內建揚聲器的音量大小。請參
閱第 16 頁的 「調整音量」。
• 在螢幕顯示選單中，按這些按鈕可進行左右選擇
或變更設定。請參閱第 21 頁的 「瀏覽螢幕顯示
選單」。
在螢幕顯示選單中，按這些按鈕可進行上下選擇。
請參閱第 21 頁的 「瀏覽螢幕顯示選單」。
• 可讓您選擇不同的輸入訊號源。請參閱第 16 頁
的 「切換輸入訊號」。
• 在螢幕顯示選單開啟時，按此按鈕可選擇反白的
功能，或進入子選單 ( 若有的話 )。請參閱第 21
頁的 「瀏覽螢幕顯示選單」。
按此按鈕可開啟顯示器的電源，或讓顯示器進入
待機模式。請參閱第 16 頁的 「開機和待機」。
第一部分： 快速使用指南6
外接視聽裝置端子面板 ( 左側 )
VH3246
編號 名稱 說明
• VIDEO ( 複合視訊 ) 輸入端子：用以連接至視訊來源
裝置的複合視訊輸出端子。請參閱第 11 頁的 「連接
複合視訊輸入」。
• S-VIDEO (S-Video 視訊 ) 輸入端子：用以連接至視訊
來源裝置的 S-Video 輸出端子。 請參閱第 11 頁的
「連接 S-Video 視訊輸入」。
AV 4 輸入端子
1
( 複合視訊或 SVideo)
• AUDIO L/R ( 左 / 右聲道音源 ) 輸入端子：用以連接
至視訊來源裝置對應於複合視訊或 S-Video 視訊的左
右聲道音訊輸出端子。請參閱第 11 頁的 「連接複合
視訊輸入」與第 11 頁的 「連接 S-Video 視訊輸入」。
此插孔可讓您外接耳機以提供聲音輸出使用。當外接
2
耳機插孔
耳機一接上時，顯示器內建的揚聲器會立刻變成靜音
狀態，所有聲音改由耳機輸出。
PC D-SUB ( 電腦
VGA 視訊輸入 )
3
PC AUDIO IN (
電腦音訊輸入 )
用以連接至電腦的 VGA 視訊 (D-Sub) 輸出端子。請參
閱第 12 頁的 「連接電腦 VG A 視訊輸入」。
用以連接至電腦的 VGA 視訊輸出所對應的音訊輸出端
子。請參閱第 12 頁的 「連接電腦 VGA 視訊輸入」。
VH3746
您可以使用複合視訊或 S-Video 視訊的輸入端子來連
接外接的視訊來源裝置。 如果兩組端子同時都已經連
接至視訊來源，那麼顯示器僅會顯示 S-Video 視訊輸
入。 若需選擇其一，建議您 S-Video 所提供的影像畫
質會比較好。
VH4246
第一部分： 快速使用指南 7
後視圖
VH3246
VH3746
第一部分： 快速使用指南8
VH4246
編號 名稱 說明
DVI-AUDIO L/R (DVI
1
左 / 右聲道輸入 )
用以連接至電腦的 DVI 視訊輸出所對應的左 /
右聲道音訊輸出端子。請參閱第 13 頁的 「連
接 DVI 視訊輸入」。
用以連接至電腦的 DVI 數位視訊輸出端子，或
2
HDMI (HDMI 輸入 )
視訊來源裝置的 HDMI 數位音訊 / 視訊輸出端
子。請參閱第 13 頁的 「連接 DVI 視訊輸入」
與第 13 頁的 「連接 HDMI 視訊輸入」。
AV 1 Y C
B/PB CR/PR
(AV 1 色差視訊輸入 )
3
AV 1 AUD I O L/ R
(AV 1 色差視訊左 / 右聲
道音源輸入 )
AV 2 Y C
B/PB CR/PR
(AV 2 色差視訊輸入 )
4
AV 2 AUDIO L/R (AV 2
色差視訊左 / 右聲道音
源輸入 )
用以連接至視訊來源裝置的色差視訊輸出端子
(Y C
差視訊輸入」。
用以連接至視訊來源裝置對應於色差視訊輸出
的左 / 右聲道音源輸出端子。請參閱第 12 頁的
「連接色差視訊輸入」。
用以連接至視訊來源裝置的色差視訊輸出端子
(Y C
差視訊輸入」。
用以連接至視訊來源裝置對應於色差視訊輸出
的左 / 右聲道音源輸出端子。請參閱第 12 頁的
「連接色差視訊輸入」。
• VIDEO ( 複合視訊 ) 輸入端子：用以連接至視
訊來源裝置的複合視訊輸出端子。請參閱第
11 頁的 「連接複合視訊輸入」。
• S-VIDEO (S-Video 視訊 ) 輸入端子：用以連接
至視訊來源裝置的 S-Video 輸出端子。 請參閱
第 11 頁的 「連接 S-Video 視訊輸入」。
• AUDIO L/R ( 左 / 右聲道音源 ) 輸入端子：用
AV 3 輸入 ( 複合視訊或
5
S-Video)
以連接至視訊來源裝置對應於複合視訊或 SVideo 視訊的左右聲道音訊輸出端子。請參閱
第 11 頁的 「連接複合視訊輸入」與第 11 頁
的 「連接 S-Video 視訊輸入」。
用以連接至外接音源裝置的左 / 右聲道音源輸
AUD IO O U T L /R ( 左 /
6
右聲道音源輸出 )
入端子。此輸出端子可在任何時候連接使用。
然而，其輸出音量大小是固定不變的，並無法
從顯示器上調整。請參閱第 14 頁的 「連接立
體聲音源輸出」。
7
AC INLET ( 電源輸入 )
用以連接電源線。請參閱第 15 頁的 「7. 連接
電源線」。
B/PB CR/PR)。請參閱第 12 頁的 「連接色
B/PB CR/PR)。請參閱第 12 頁的 「連接色
您可以使用複合視訊或 S-Video 視訊的輸入端
子來連接外接的視訊來源裝置。 如果兩組端子
同時都已經連接至視訊來源，那麼顯示器會優
先使用 S-Video 視訊輸入。 若需選擇其一，建
議您 S-Video 所提供的影像畫質會比較好。
第一部分： 快速使用指南 9
6. 連接視訊和音源
支援的輸入訊號種類
本顯示器可支援同時連接數種不同類型的視訊輸入來源，並可讓您隨時
自行選擇想要欣賞的視訊輸入來源。 您可使用顯示器上的 INPUT ( 輸入
選擇 ) 按鈕切換選擇想使用的輸入源。
在本顯示器上有許多可使用的類比與圖形視訊輸入端子，以及相對應的
音訊輸入端子 ( 亦可參閱第 7 頁的 「外接視聽裝置端子面板 ( 左側 )」
或第 8 頁的 「後視圖」 )：
• 類比視訊源輸入： 包括 2 組 S-Video 視訊輸入端子、 2 組複合視訊 (AV)
輸入端子與 2 組色差視訊輸入端子。
• 圖形視訊源輸入： 包括 1 組 HDMI/DVI 數位傳輸介面端子和 1 組電腦
VGA 視訊輸入端子。
類比視訊源輸入
您可將具備有類比視訊輸出的裝置 ( 例如卡式錄放影機、電視遊樂器或
DVD 播放機 ) 連接到顯示器的複合視訊或 S-Video 視訊輸入端子使用，
並使用顯示器上的 INPUT ( 輸入選擇 ) 按鈕選擇 「AV 3 」、「 AV 4 」輸
入 ( 複合視訊 ) 或「AV 3 - S 」、「 AV 4 - S 」輸入 (S-Video 視訊 ) 以觀賞這
些視訊輸入畫面。 連接方式請參閱第 11 頁的 「連接複合視訊輸入」和
第 11 頁的 「連接 S-Video 視訊輸入」。
您也可以將視訊輸出裝置的色差視訊輸出端子，例如外接數位電視
(DTV) 調諧器，連接到顯示器的色差視訊輸入端子，並分別選擇
「AV 1 」或 「AV 2 」以觀賞色差視訊輸入畫面。更多資訊請參閱第 12 頁
的 「連接色差視訊輸入」。
在以上三種類比視訊源輸入中，色差視訊輸入所提供的畫面品質是最高的。
圖形視訊源輸入
您可將電腦的 VGA 視訊輸出連接到顯示器的 PC D-Sub 輸入端子。若要
獲得更高的畫質，您可將電腦的 DVI 數位視訊輸出，透過 DVI 轉
HDMI 連接線連接至顯示器的 HDMI 數位視訊輸入端子。若您的視訊
輸出裝置支援 HDMI 輸出，您也可以將之直接連接至顯示器的 HDMI
輸入端子使用。 請依據您所連接的視訊種類，使用顯示器上的 INPUT (
輸入選擇 ) 按鈕選擇 「PC」、「 DVI」或 「HDMI」輸入以觀賞這些視
訊輸入畫面。 連接方式請參閱第 12 頁的 「連接電腦 VGA 視訊輸入」、
第 13 頁的 「連接 DVI 視訊輸入」和第 13 頁的 「連接 HDMI 視訊輸
入」。
若要充分利用本顯示器的高解析度顯示能力，請將您的視訊輸出設備 ( 例如
DVD 播放機或電腦 ) 的視訊輸出解析度設定為接近或吻合本顯示器之面板解析
度的設定 ( 若視訊輸出設備支援的話 )，例如 1360 x 768 (PC 視訊 ) 的解析度。
關於如何設定輸出解析度的相關資訊，請參考所連接設備的說明文件。
連接輸入訊號時的注意事項：
• 為了安全起見，在連接任何外接裝置前，請務必先關閉顯示器與視訊輸出裝
置的電源。
• 在決定使用的連接方式前，請先熟悉認識顯示器上每個輸入端子孔的位置和
類型。因為若連接方式錯誤，會影響到影像的畫質。
• 連接後請確認所有的接頭和訊號線都已牢牢地連接固定而沒有鬆脫的情況。
第一部分： 快速使用指南10
連接複合視訊輸入
如圖所示，使用包裝內附的複合視訊 (AV)
訊號線，將視訊輸出裝置 ( 例如卡式錄放
影機 ) 的複合視訊輸出端子連接至位於顯
示器上的複合視訊 (AV3 或 AV4 ) 黃色
VIDEO ( 視訊 ) 輸入端子，以及紅色
AUDIO R ( 右聲道 ) 與白色 AUDIO L ( 左
聲道 ) 輸入端子。
若您要觀賞複合視訊輸入的影像，請使用
顯示器上的 INPUT ( 輸入選擇 ) 按鈕切換
輸入訊號種類至 「AV 3 」或 「AV 4 」。
複合視訊輸入是目前最普遍的訊號輸入種
類。然而，此種方式所提供的影像畫質是
最低的。 相較之下，S-Video 輸入提供的
影像畫質會較佳。
如果在 AV3 或 AV 4 輸入端子上同時連接
有複合視訊與 S-Video 輸入訊號，顯示器
將只會顯示 S-Video 輸入訊號。此時，若
您要觀賞複合視訊輸入，請暫時中斷 S-
Video 輸入的連接。
連接 S-Video 視訊輸入
1. 使用 S-Video 訊號線 ( 需另購 )，將視訊
輸出裝置 ( 例如 DVD 播放機 ) 的 S-
Video 輸出端子連接至位於顯示器上的
AV 3 或 AV4 S - V I D E O ( 黑色 ) 輸入端
子。 在接上端子時，請對準訊號線的接
頭，以免將接頭的針腳弄歪。
2. 使用適當的 RCA 規格音訊訊號線 ( 須
另購 ) ，將視訊輸出裝置的 S-Video 左
右聲道音訊輸出端子連接至顯示器上對
應的 AV 3 或 AV 4 紅色 AUDIO R ( 右聲
道 ) 與白色 AUDIO L ( 左聲道 ) 輸入端
子。
若您要觀賞 S-Video 視訊輸入的影像，請
使用顯示器上的 INPUT ( 輸入選擇 ) 按鈕
切換輸入訊號種類至 「AV 3 - S 」或 「AV4 -
S」。
您不需要同時連接同一視訊輸出裝置的複
合視訊和 S-Video 視訊，只需連接其中之
一即可。若您可選擇的話，請使用 S-
Video 代替複合視訊，以獲得較佳的影像
畫質。
音訊訊號線
複合視訊 (AV)
訊號線
卡式錄放影機
S-Video
訊號線
DVD
播放機
第一部分： 快速使用指南 11
連接色差視訊輸入
1. 使用色差視訊訊號線 ( 須另購 ) 將視訊
來源裝置 ( 例如電視遊樂器 ) 的色差視
訊輸出端子連接到顯示器上的 AV1 或
AV 2 的 Y、C
B/PB、CR/PR 端子。連接時
請注意接頭與端子的顏色是否相符。
2. 使用適當的 RCA 規格音訊訊號線 ( 須
另購 ) ，將視訊來源裝置的音訊輸出端
子連接到顯示器上對應的 AV 1 或 AV2
紅色 AUDIO R ( 右聲道 ) 與白色
AUD IO L ( 左聲道 ) 輸入端子。
若您要觀賞色差視訊輸入畫面，請使用顯
示器上的 INPUT ( 輸入選擇 ) 按鈕切換輸
入訊號種類至 「AV 1 」或 「AV 2 」。
色差視訊所提供的影像品質在類比視訊訊
號中是最好的。
請確認接頭與端子的顏色相符，因為如果
連接不正確，會導致色彩不正確或影像嚴
重扭曲。關於支援的色差視訊解析度，請
參閱第 36 頁的 「支援的色差視訊輸入解
析度」。
連接電腦 VGA 視訊輸入
1. 使用 Mini D-Sub 15 針訊號線 ( 需另購
) ，將電腦 (PC) 的 VGA 視訊輸出埠連
接至顯示器的 PC D-SUB ( 電腦訊號輸
入 ) 端子。
2. 使用適當的立體聲音訊訊號線 (3.5mm
Mini-jack 規格，需另購 ) ，將電腦 (PC)
的音源輸出插孔連接至顯示器的 PC
AUD IO ( 電腦音源 ) 輸入端子。
若您要觀賞電腦 VGA 視訊輸入的影像，請
使用顯示器上的 INPUT ( 輸入選擇 ) 按鈕
切換輸入訊號種類至 「PC」。
若要得到最佳的顯示效果，請將電腦的視
訊輸出解析度設為 1360 x 768 ( 若電腦的
顯示卡支援的話 )。 關於所有顯示器支援
的電腦視訊解析度資訊，以及如何在電腦
上設定適當的輸出解析度，請參閱第 36
頁的 「支援的 PC (D-Sub/DVI) 輸入解析
度」與第 37 頁的 「在 PC 上設定適當的
輸出解析度」。
音訊訊號線
音訊訊號線
色差視訊
訊號線
電視遊樂器
Mini D-Sub
訊號線
電腦
第一部分： 快速使用指南12
連接 DVI 視訊輸入
1. 使用適當的 DVI 轉 HDMI 接頭訊號線 (
需另購 ) ，將電腦 (PC) 或視訊裝置 ( 例
如 DVD 播放機 ) 的 DVI 視訊輸出埠連
接至顯示器的 HDMI 輸入端子。
2. 使用適當的立體聲音訊訊號線 ( 需另購
) ，將電腦或視訊裝置的音源輸出連接
至顯示器的 DVI-AUDIO 紅色 R ( 右聲
道 ) 與白色 L ( 左聲道 ) 輸入端子。
3. 在連接完成後，請使用第 31 頁的
「DVI 訊源種類」功能選擇您所連接的
DVI 視訊類型。
若您要觀賞 DVI 視訊輸入的影像，請使用
顯示器上的 INPUT ( 輸入選擇 ) 按鈕切換
輸入訊號種類至 「DVI」。
若要得到最佳的電腦視訊顯示效果，請將
電腦輸出解析度設為 1360 x 768 ( 若電腦
的顯示卡支援的話 )。關於支援的電腦視
訊解析度，以及如何在電腦上設定適當的
輸出解析度，請參閱第 36 頁的 「支援的
PC (D-Sub/DVI) 輸入解析度」與第 37 頁
的「在PC 上設定適當的輸出解析度」。
連接 HDMI 視訊輸入
使用 HDMI 訊號線 ( 需另購 ) ，將支援
HDMI 輸出的裝置 ( 例如支援的 DVD 播放
機 )，連接至顯示器上的 HDMI 輸入端子。
若您要觀賞 HDMI 視訊輸入的影像，請使
用顯示器上的 INPUT ( 輸入選擇 ) 按鈕切
換輸入訊號種類至 「HDMI」。
HDMI ( 高畫質多媒體介面 ) 是一種非壓縮
的數位音訊 / 視訊傳輸介面。它提供機上
盒、DVD 播放器等等一個只需要單一訊號
線連接的音訊 / 視訊傳輸介面。
為確保訊號傳輸的可靠性，建議您使用經
HDMI 認證的高品質 HDMI 訊號線。
請注意，所連接的 HDMI 輸出裝置必須相
容於 HDCP ( 一種針對高畫質數位內容的
防拷保護標準 ) 才能正常顯示。
本顯示器的 HDMI 輸入可支援最高達
1080p 的解析度。關於支援的 HDMI 視訊
解析度資訊，請參閱第 36 頁的 「支援的
色差視訊輸入解析度」。
音訊訊號線
HDMI 訊號線
DVI 轉
HDMI 接頭
訊號線
電腦
DVD
播放機
第一部分： 快速使用指南 13
連接立體聲音源輸出
本顯示器提供一組立體聲音訊輸出端子，用
於將音訊訊號輸出至其它音訊設備。
使用適當的音源線 ( 需另購 ) ，將外接擴大
機或其它音響裝置的左 / 右聲道類比音源輸
入端子連接至顯示器上的 AUDIO OUT L/R (
左 / 右聲道音源輸出 ) 端子。
此輸出端子可在任何時候連接使用。 然而，
其音量大小是固定不變的，並無法從顯示
器上調整。
連接耳機輸出
本顯示器提供一個耳機輸出插孔，可供您
外接耳機使用。
將耳機的輸入插頭 (3.5mm Mini-jack 規格 )
插入顯示器上的耳機輸出插孔即可。
在連接耳機後，顯示器的揚聲器會馬上變
成靜音狀態。
音源線
擴大機
耳機
第一部分： 快速使用指南14
7. 連接電源線
1. 將電源線的一端連接到顯示器後方的 AC INLET 電源插孔。
2. 將電源線的另一端連接到電源插座上，接著打開電源開關 ( 若電源
插座上有電源開關的話 )。 顯示器將會進入待機狀態，且電源指示燈
( 位於顯示器前方右下角 ) 將會亮紅色。
AC-INLET
電源插座
電源插孔
電源線
• 產品所提供的電源線插頭形狀會隨您購買地點不同，而與上圖有所差異。
• 請務必使用符合您當地電源規範的電源線。 若電源線有損壞或磨損，也不可
再繼續使用。
• 切勿自行變更電源線的插頭種類。 當使用延長線或多功能插頭插座時，請特
別注意不要超過其負載。
• 本顯示器上沒有可切斷電源供應的電源開關。在安裝本顯示器時，請在顯示
器與電源插座間加裝可以切斷電源的開關裝置，或讓電源插座位於顯示器附
近可以方便接近的地方，以備萬一顯示器發生故障時，可以迅速切斷電源，
或取下電源插頭。
警告： 本顯示器是以最高的安全性為設計和製造原則，然而若不當使用，可能
會有觸電或引發火災的危險。
8. 調整螢幕角度
本顯示器的螢幕可向左或向右旋轉約 15
度。您可以依照您的觀賞環境，調整螢幕
至最舒適的觀看角度。
第一部分： 快速使用指南 15
9. 基本操作
開機和待機
在進行操作前，請確認顯示器的電源線已經插上插座，且插座的電源開關 （如
有開關的話）也已打開。
打開顯示器的電源
將電源線插入電源插座後，顯示器會自動進入待機狀態，且電源指示燈
會亮紅色。按顯示器上的 (電源 ) 按鈕。 顯示器將會開機，且電源
指示燈會亮綠色。
讓顯示器進入待機狀態
在顯示器電源開啟的狀態下，按顯示器上的 (電源 ) 按鈕，顯示器
將進入待機狀態，且電源指示燈將會亮紅色。
顯示器在待機狀態下仍會消耗少許電力 ( 約 1.5W)。
切換輸入訊號
1. 請先打開所有已與顯示器連接之訊源設備的電源並播放視訊。
2. 按顯示器上的 INPUT ( 輸入選擇 ) 按鈕切換輸入訊號來源。您可按
下該按鈕數次，直到您想觀賞的輸入源顯示在螢幕上為止。 輸入源
顯示的順序為：
AV1 ( 色差視訊 1)
PC
• AV3-S 或 AV 4 - S 僅有在您已將 S-Video 視訊輸入連接至 AV3 或 AV 4 S Video 輸入端子時才會顯示。
• 如果在 AV3 或 AV4 輸入端子上同時連接有複合視訊與 S-Video 輸入訊號，顯
示器將只會顯示 S-Video 輸入訊號。此時，若您要觀賞複合視訊輸入，請暫
時中斷 S-Video 輸入的連接。
• "DVI" 僅有在您已將 DVI 輸入連接至 HDMI 端子時才會顯示。
• 請注意，HDMI 輸入訊號必須與 HDCP( 一種數位視訊版權標準 ) 相容才能正
常顯示。在切換至 HDMI 輸入時，顯示器會停頓約三秒鐘偵測輸入訊號的
HDCP 資訊，而不會立即顯示畫面。這不是故障。
AV2 ( 色差視訊 2) AV3 ( 或 AV3-S )
HDMI ( 或 DVI)
AV4 ( 或 AV4- S)
調整音量
• 按顯示器上的 VOL ( 音量 ) 按鈕可增加音量。 螢幕上的音量指示長
度將會增加，代表音量正在增加。
• 按顯示器上的 VOL ( 音量 ) 按鈕可降低音量。螢幕上的音量指示長
度將會減少，代表音量正在降低。
第一部分： 快速使用指南16
關於維護和清潔顯示器的重要資訊
• 若要清潔顯示器，請務必先關閉顯示器的電源並中斷與電源的連接。
• 切勿使用任何乳狀、液狀、氣霧式或噴霧式的清潔劑來清潔顯示器。
如有必要，請先拿一塊乾淨、不會掉棉絮的軟布，沾上少許 pH 值為
中性且已加水稀釋的清潔劑，輕輕地先將面板上的油漬或污垢擦掉。
接著，再拿另外一塊不會掉棉絮的乾軟布再將面板擦拭一遍。
• 本顯示器雖然經過嚴密和特殊環境的測試，您仍然有可能會發現在螢
幕上有極少數失去活性的亮點或暗點會顯示固定的顏色或呈現黑色。
請注意這並不會影響您所購買之產品的效能，因為通常這些亮點或暗
點在正常的觀看距離下是很難看見的。
• 若會有一段長時間不使用顯示器 ( 例如您要出國度假的期間 ) 時，請
務必關掉顯示器的電源，並將電源線從電源插座上拔掉。
• 液晶 (LCD) 螢幕，如同電漿螢幕或傳統的映像管 (CRT) 螢幕一樣，都
可能在螢幕上產生所謂的 「烙痕」或 「螢幕燒傷」現象。此現象是指
在螢幕上產生肉眼可見的陰影或線條，而無法去除。為了防止發生此
種現象，建議您採取以下的預防措施：
(1) 避免長時間顯示固定不動的影像。
(2) 時常變換各種不同的畫面比例觀賞。
(3) 如果確實有需要長時間顯示靜止畫面，請降低畫面的亮度與對比。
(4) 在顯示 PC 輸入訊號時，開啟省電模式功能 ( 請見第 31 頁的 「自
動關機省電模式」 )。
接下來 ...
現在您已經閱讀完第一部分 「快速使用指南」的內容。您應該已經了
解如何正確安裝顯示器、連接訊號線、開機 / 待機、選擇輸入源、調整
音量以及維護和清潔等重要工作。 接著，您可以進一步了解這台先進的
顯示器如何為您的生活帶來最大的視聽樂趣。
在第二部份的使用手冊中，我們將詳細地告訴您如何根據您的喜好和使
用的環境需求自訂顯示器設定。 此外，使用手冊中也提供本顯示器的產
品規格和故障排除等資訊，以提供您未來使用時的幫助。
第一部分： 快速使用指南 17
<Memo>
第一部分： 快速使用指南18
VH 系列彩色液晶顯示器
第二部分： 使用手冊
歡迎使用
螢幕顯示選單
螢幕顯示選單架構
選單項目
聲音
畫質
功能
子母畫面
設定
AV 1 、AV 2
• 音量
• 均衡
• 聲音類型
• 頻道穩定音
• 環繞音效
• 內建揚聲器
• 音場效果設定
• 影像模式
• 對比
• 亮度
• 色彩
• 銳利度
• 色溫
• 暗畫面對比度
• 自動對比度增強
• 雜訊抑制
• 畫面比例
( 無法使用 )
• 語言
• 背光亮度
• 定時關機
• 自動關機省電模式
• DVI 訊源種類
• 重設為出廠預設值
• 可使用的選單選項會根據您所選擇的輸入訊號來源而定。無法使用的選單選
項將會變成灰色或不顯示。
• 關於如何選擇 DVI 輸入訊號模式的說明，請參閱第 31 頁的 「DVI 訊源種
類」。
AV3 (AV 3- S )、
AV4 ( AV 4- S)
• 影像模式
• 對比
• 亮度
• 色彩
• 銳利度
• 色溫
• NTSC 色調
• NTSC 設置
輸入訊號來源
PC
• 對比
• 亮度
• 色溫
• 自動調整
• 頻率
• 相位
• 水平位置
• 垂直位置
• 畫面比例
• 子母畫面
• 母畫面
• 子畫面
• PIP 音頻
DVI
(PC 訊號 )
• 對比
• 亮度
• 色溫
DVI
(Video 訊號 )
( 無法使用 )
HDMI
• 影像模式
• 對比
• 亮度
• 色彩
• 銳利度
• 色溫
螢幕顯示選單20
瀏覽螢幕顯示選單
您可以透過螢幕顯示選單調整各種不同的顯示器設定。 按顯示器上的
MENU ( 選單 ) 可顯示螢幕顯示選單 :
聲音
畫質
功能
子母畫面
電視
設定
螢幕顯示選單中的操作
• 按顯示器上的 CH ( 選擇 ) 、CH ( 選擇 ) 、VOL (
音量 ) 或 VOL ( 音量 ) 可以選取選單中的選項或變
更設定值。
• 按顯示器上的 INPUT ( 輸入選擇 ) 可進入子選單 ( 若有
的話 )。
• 按顯示器上的 MENU ( 選單 ) 可退回上一層選單，或關
閉螢幕顯示選單。
以調整畫面銳利度為例：
1. 按 MENU ( 選單 ) 顯示螢幕顯示選單。
2. 按 VOL ( 音量 ) 或 VOL ( 音量 ) 選擇畫質。
3. 按 INPUT ( 輸入選擇 ) 進入子選單。
4. 按 CH ( 選擇 ) 或 CH ( 選擇 ) 選擇銳利度 。
5. 按 VOL ( 音量 ) 或 VOL ( 音量 ) 進行調整。
6. 按 MENU ( 選單 ) 數次關閉螢幕顯示選單。
請選擇您所需要的功能，並參考本手冊中關於該功能的說明以獲得更詳
細的資訊。
請參閱：
• 第 22 頁的 「聲音選單」
• 第 24 頁的 「畫質選單」
• 第 27 頁的 「功能選單」
• 第 29 頁的 「子母畫面選單」
• 第 31 頁的 「設定選單」
關於 Senseye 選單的相關功能說明，請參閱第 27 頁的 「功能選單」。
螢幕顯示選單 21
聲音選單
10
0
選單中顯示的選項會因為輸入訊
號的種類不同而異。
右圖所示的選單選項與設定僅供
參考。
聲音
音量
均衡
聲音類型 立體聲
頻道穩定音 關閉
環繞音效 關閉
內建揚聲器 開
音場效果設定
選項 功能 操作
音量
均衡
調整顯示器之內建揚聲器
的音量大小。
調整顯示器之內建揚聲器
的音量平衡。
按 VOL 增加音量，或
按 VOL 降低音量。
按 VOL 或 VOL 進
行調整。
當您欣賞的節目或影片支
援多重聲道或多國語言播
送時，您可以使用本功能
聲音類型
來選擇想要的聲音類型。
可選擇的選項將依所接
收的輸入視訊或節目的
音訊格式是否支援而定。
若設為 「自動」，在觀賞
頻道穩定音
環繞音效
節目時，本功能可自動調
整不同頻道間的聲音大小，
使其達到一致。
開啟或關閉顯示器的 SRS
TruSurround XT 環繞音效。
按 VOL 或 VOL 變
更選擇。
若設為 「開」，聲音將從
內建揚聲器
顯示器內建的揚聲器輸出。
若您有外接音響系統時，
可設為 「關閉」。
音場效果設定 - 按 INPUT 進入子選單。
若 「環繞音效」項目設為 「SRS TruSurround XT」，則本項目將無法使用。
音場效果
選擇一種預設的音場效果，
或選擇使用者模式，讓您
自行調整喜好的音場效果。
按 VOL 或 VOL 選
擇。
範圍
0 到 47
-12 到 12
• 立體聲
• 單聲道
• 副語
• 自動
• 關閉
• SRS
TruSurround
XT
• 關閉
• 開
• 關閉
• 搖滾樂
• 爵士樂
• 古典樂
• 流行樂
• 使用者模式
螢幕顯示選單22
高音
中高音
中音
中低音
低音
當音場效果設定為 「使用
者模式」時，調整高音音
調。
當音場效果設定為 「使用
者模式」時，調整中高音
音調。
當音場效果設定為 「使用
者模式」時，調整中音音
調。
當音場效果設定為 「使用
者模式」時，調整中低音
音調。
當音場效果設定為 「使用
者模式」時，調整低音音
調。
設定音場效果中的 「使用者模式」
1. 按顯示器上的 MENU 顯示螢幕顯示選單。
2. 按 VOL 或 VO L 選擇聲音，然後按 INPUT 進入聲音選單。
3. 按 CH 或 CH 選擇音場效果設定，然後按 INPUT 進入音場效果
設定選單。
4. 按 CH 或 CH 選擇音場效果，然後按 VOL 或 VO L 選擇使用
者模式。
5. 按 CH 或 CH 選擇高音、中高音、中音、中低音、低音等設定，
然後按 VOL 或 VOL 調整至您滿意的效果。
6. 按 MENU 關閉螢幕顯示選單並儲存。
按 VOL 或 VOL 進
行調整。
-12 到 12
螢幕顯示選單 23
32
32324
32
畫質
畫質選單
選單中顯示的選項會因為輸入訊
號的種類不同而異。
右圖所示的選單選項與設定僅供
參考。
影像模式
對比
亮度
色彩
銳利度
色溫 適中
NTSC 色調
NTSC 設置
標準模式
7.5 IRE
選項 功能 操作 範圍
您可依照您的收視環境，使
用顯示器預設的影像模式，
使畫面的呈現最佳化，或自
行設定您喜愛的影像模式。
若您選擇了 「使用者模
• 標準模式
• 劇院模式
• 動態模式
• 使用者模式
影像模式
式」，您可針對您的喜好個
別調整對比、亮度、色彩和
銳利度等設定。
關於各種影像模式使用的時
機，以及如何設定 「使用者
按 VOL 或
VOL 變更選擇。
模式」，請參閱第 26 頁的
「各種影像模式使用的時機」
與 「設定影像模式中的 「使
用者模式」」的說明。
對比
亮度
當影像模式設定為 「使用者
模式」時，用以調整影像的
對比度 ( 請參閱第 26 頁的
「調整對比」 )。
當影像模式設定為 「使用者
模式」時，用以調整影像的
亮度 ( 請參閱第 26 頁的 「調
整亮度」 )。
按 VOL 可將白
色調部分調亮
，
按
VOL 可將白色
調部分調暗。
按 VOL 可將黑
，
色調部分調亮
按
VOL 可將黑色調
部分調暗。
0 到 64
當影像模式設定為 「使用者
按 VOL 可調高
，
色彩的飽和度
按
VOL 可調低色彩
的飽和度。
色彩
模式」時，用以調整影像的
色彩飽和度。
飽和度亦即色彩的純度，純
度愈高，表現愈鮮明，純度
愈低，表現則愈黯淡。
螢幕顯示選單24
當影像模式設定為 「使用者
模式」時，用以調整影像的
銳利度。
調整銳利度的目的是為了補
銳利度
償影像訊號轉換時損失的細
節，而加入高頻訊號讓影像
更鮮明。若銳利度太高，會
使線條太僵硬且產生高頻的
雜訊。因此調整時請注意不
要讓雜訊出現即可。
色溫 調整影像色溫。
調整 NTSC 格式視訊的色
NTSC 色調
調。
本選項僅適用於 NTSC 格
式的視訊。
設定顯示器所顯示的 NTSC
視訊類型，使其與視訊來源
設備 ( 例如 DVD 播放機 ) 所
NTSC 設置
輸出的 NTSC 視訊類型相
符。
本選項僅適用於 NTSC 格
式的視訊。
讓顯示器自動調整 PC 輸入
自動調整
畫面的頻率、相位、水平位
置與垂直位置。
頻率
相位
水平位置
垂直位置
手動調整 PC 輸入畫面的時
脈頻率。
手動調整 PC 輸入畫面的時
脈相位。
手動調整 PC 輸入畫面的水
平位置。
手動調整 PC 輸入畫面的垂
直位置。
按 VO L 可使影
像看起來更銳利
按 VO L 可使影
，
0 到 6
像看起來較模糊。
• 暖色：適用於
環境光源為偏
黃色之燈光時。
按 VOL 或
VOL 變更選擇。
• 適中
溫。
：
標準色
• 冷色：適用於
環境光源為日
光燈時。
按 VO L 可使色
調偏紅
，
按 VOL
0 到 64
可使色調偏綠。
按 VO L 或
VOL 變更選擇。
• 0 IRE
• 7.5 IRE
按 INPUT 執行自動調整功能。
按 VOL 或
VOL 變更選擇。
( 依照輸入視訊
的解析度而異 )
螢幕顯示選單 25
各種影像模式使用的時機
您可以依照您觀賞視訊畫面時的周圍環境，選擇一種適合的影像模式：
影像模式 說明
標準模式 適合在一般環境下觀賞視訊畫面時使用。
劇院模式
動態模式
使用者模式
適合在較暗的環境下觀賞視訊畫面時使用。畫面的對比度
會被降低，以適合較暗的環境。
適合在較亮的環境下觀賞視訊畫面時使用。畫面的對比度
會被提高，以適合較亮的環境。
選擇使用您所設定的使用者模式 ( 參照下述的 「設定影
像模式中的 「使用者模式」」 )。
調整對比
1. 先將對比度調到最高，再往下調整。
2. 在調整過程中，使亮部細節 ( 如大理石上的紋理 ) 由全白中慢慢浮
現，直到細節不再出現之對比最高值，即為最佳對比。如再降低，
亮部過暗，顏色飽和度及立體感則會消失。
調整亮度
1. 先將亮度調到最低，再往上調整。
2. 在調整過程中，使暗部細節 ( 如主播黑西裝上的紋理 ) 慢慢浮現，
直到細節不再出現之亮度最低值，即為最佳亮度。如再提高，黑色
會轉為偏灰白色，亮度即過亮。
設定影像模式中的 「使用者模式」
1. 按顯示器上的 MENU 顯示螢幕顯示選單。
2. 按 VOL 或 VO L 選擇畫質，然後按 INPUT 進入畫質選單。
3. 按 CH 或 CH 選擇影像模式，然後按 VOL 或 VO L 選擇使
用者模式。
4. 按 CH 或 CH 選擇對比、亮度、色彩、銳利度等設定，然後按
VOL 或 VOL 調整至您滿意的狀態。
5. 按 MENU 關閉螢幕顯示選單並儲存。
螢幕顯示選單26
功能選單
選單中顯示的選項會因為輸入訊
號的種類不同而異。
右圖所示的選單選項與設定僅供
參考。
功能
暗畫面對比度 低
自動對比度增強 關閉
雜訊抑制 低
畫面比例
16:9
選項 功能 操作
當觀看比較暗的影像時，
可加強影像細節的對比度。
暗畫面對比度
當「 自動對比度增強 」
功能設定為 「低」、
「中」或 「高」時，本選
項將無法使用。
本功能可自動依據影像輸
自動對比度增強
入的訊號增強影像對比度，
使影像對比度最佳化。
雜訊抑制
本功能可幫助去除影像中
的雜訊。
本功能支援來自 AV1、
AV2、AV3 (AV3-S) 與
AV4 (AV 4-S) 輸入的畫
面，並且僅支援最高到
480i 或 576i 的解析度。
按 VOL 或
VOL 變更選擇。
調整影像顯示的畫面比例。
畫面比例
請參閱第 28 頁的 「關於畫
面比例」。
範圍
• 低
• 中
• 高
• 關閉
• 低
• 中
• 高
• 關閉
• 低
• 中
• 高
• 關閉
• 16:9
• 4:3
• Letter Box
• 寬螢幕調整
• 精緻縮放
螢幕顯示選單 27
關於畫面比例
本顯示器提供了畫面比例選擇的功能，可以讓您依照輸入視訊畫面的畫
面比例選擇一種合最適當的比例在螢幕上顯示。各種畫面比例的說明與
使用時機如下表所示：
輸入視訊畫面的畫面比例
畫面比例選項
16:9
4:3
寬螢幕調整
Letter Box
精緻縮放
4:3
16:9
( 不建議選擇 )
( 不建議選擇 )
( 不建議選擇 )
( 不建議選擇 )
說明與使用時機
將輸入視訊畫面以 16:9 的畫
面比例顯示。適合用於觀賞
原本畫面比例即為 16:9 的數
位電視畫面，或大多數寬螢
幕 DVD 影片畫面。
將輸入視訊畫面以 4:3 的畫面
比例顯示。適合用於觀賞原
本畫面比例即為 4:3 的傳統類
比電視畫面或 PC 視訊。
將輸入視訊畫面以 16:9 的畫
面比例顯示，並將畫面放
大。 您可以使用遙控器上的
或 按鈕上下調整畫面在
螢幕上的位置。此選項適合
用於觀賞原本畫面比例即為
4:3 的傳統類比電視畫面或
PC 視訊。
將輸入視訊畫面以 16:9 的畫
面比例顯示，並將畫面上半
部與下半部超出螢幕顯示範
圍的部份去除。適合用於顯
示原本上下就有兩條黑邊的
Letter Box 格式畫面。
將輸入視訊畫面填滿整個螢
幕。適合用於將 4:3 畫面比例
的畫面以全螢幕觀賞時。
• 可選擇的畫面比例種類會因為訊號輸入來源的不同而異。
• 在顯示 PC 訊號時，僅支援 「4:3」與 「16:9」。
• 為避免在顯示器螢幕上留下難以回復的殘影 ( 烙痕 )，請勿讓顯示器螢幕顯示
固定不動的畫面超過兩小時，或長期使用固定的畫面比例顯示畫面。
螢幕顯示選單28
子母畫面選單
選單中顯示的選項會因為輸入訊
號的種類不同而異。
右圖所示的選單選項與設定僅供
參考。
子母畫面 關閉
母畫面
子畫面
PIP 音頻
子母畫面
PC 訊號
AV3
母畫面音頻
選項 功能 操作 範圍
若您已經同時連接了類比與
• 關閉
圖形視訊訊號來源，您可以
選擇以全螢幕或子母畫面模
式顯示這兩種類型的視訊影
子母畫面
像。
關於如何使用子母畫面功
能，請參閱第 30 頁的 「使
用子母畫面顯示功能」的
說明。
• 子母畫面
類比視
訊畫面
圖形視訊畫面
選擇子母畫面功能的母畫面
( 圖形視訊 ) 訊號源。
DVI 訊號僅有在您已將 PC
母畫面
模式的 DVI 視訊連接到顯
示器，且已將設定選單中
的 DVI 訊源種類選項 ( 請
參閱第 31 頁的 「DVI 訊源
種類」 ) 設為 「PC 訊號」
時才能顯示。
按 VOL 或
VOL 變更選
擇。
• PC 訊號
• DVI 訊號
選擇子母畫面功能的子畫面
( 類比視訊 ) 訊號源。
子畫面
本項僅在上述 「子母畫面」
選項中設為 「子母畫面」
時才能使用。
子畫面無法顯示來自色差
視訊 (AV1 或 AV2) 輸入的
畫面。
• AV3 (AV3-S)
• AV4 (AV4-S)
在子母畫面顯示模式下，選
擇您想聽見的畫面輸出聲音
PIP 音頻
來源。
本項僅在上述 「子母畫面」
選項中設為 「子母畫面」
時才能使用。
• 母畫面音頻
• 子畫面音頻
全螢幕顯示
螢幕顯示選單 29
使用子母畫面顯示功能
若您的顯示器已同時連接視訊與圖形訊號來源，使用此功能即可讓顯示
器以子母畫面的方式同時顯示這兩種訊號源的畫面。
• 子畫面所適用的輸入訊號種類：AV3 (AV3-S) 或 AV 4 ( AV 4-S)。
• 母畫面所適用的輸入訊號種類：PC 或 DVI。
• 若要使用子母畫面顯示功能，則 PC 或 DVI 必須為其中一種訊號源。
• 若輸入訊號為 HDMI，則子母畫面功能無法使用。
以顯示器已經接上了 PC 視訊輸入與 AV 3 複合視訊輸入為例：
1. 先按顯示器上的 INPUT 選擇顯示 PC 訊號畫面。
2. 在子母畫面選單中，將子母畫面選項設為 「子母畫面」即可以子母
畫面的方式顯示畫面。按顯示器上的 INPUT 可選擇切換子畫面的訊
號來源為 AV 3 複合視訊輸入。
子畫面無法顯示來自色差視訊 (AV1 或 AV 2) 輸入的畫面。
3. 將子母畫面選項設為 「子母畫面」或 「關閉」，即可在子母畫面與
全畫面這兩種顯示模式間切換：
全畫面顯示
子母畫面顯示
全畫面顯示
• 若要選擇切換子母畫面的聲音播放，請將 PIP 音頻選項設為 「母畫面
音頻」或 「子畫面音頻」。
以下表格說明子母畫面功能所適用的訊號來源組合：
母畫面輸入訊號來源
子
畫
面
輸
入
訊
號
來
AV 1
、AV 2
AV 3 (AV 3 -
)、AV 4
S
AV 4 - S )
(
PC
DVI
HDMI
AV 1 、AV 2
AV3 (AV 3- S )、
AV4 (AV 4- S)
－－－－－
－－○○－
－－－－－
－－－－－
－－－－－
PC DVI HDMI
源
在上表中：
• ○：表示此種子母畫面的訊號源組合可使用子母畫面顯示功能。
－：表示此種子母畫面的訊號源組合無法使用子母畫面顯示功能。
•
螢幕顯示選單30
設定
設定選單
選單中顯示的選項會因為輸入訊
號的種類不同而異。
右圖所示的選單選項與設定僅供
參考。
語言 繁體中文
背光亮度 適中
定時關機
自動關機省電模式 關閉
DVI 訊源種類 PC 訊號
重設為出廠預設值
0
選項 功能 操作 範圍
語言 選擇螢幕顯示選單的語言。
調整液晶面板的背光亮度。
若設定為 「自動」，則光線感
背光亮度
應器將會啟動。顯示器會依據
周圍環境亮度自動調整背光的
最佳亮度。
• English
• 繁體中文
• 亮
• 適中
• 暗
• 自動
設定顯示器的預設自動關機時
間。在設定後，此處會顯示到
關機前所剩餘的時間。
0, 30, 60, 90,
120, 150,
180 分鐘
定時關機
在到達關機時間前一分鐘，螢
幕上會出現提示。此時您可按
遙控器上的任何鍵取消定時關
機功能。
一但到達設定的時間，顯示器
會自動進入待機模式。
按 VOL 或 VO L 變
更選擇。
若設定為 「開」：
• 在顯示器偵測不到 PC 輸入訊
自動關機
省電模式
號超過 5 秒鐘時，會自動進入
省電模式。
• 在顯示器偵測不到其它視訊輸
• 關閉
• 開
入訊號超過 10 分鐘時，會自
動進入待機模式。
選擇 DVI 輸入的訊號類型。例
DVI 訊源
種類
如，若您連接的是電腦，請選
擇「PC 訊號」，若您連接的是
視訊設備 ( 如 DVD 播放機等
• PC 訊號
• Video 訊號
)，請選擇 「Video 訊號」。
重設為出
廠預設值
重設所有設定並還原回出廠的
預設值。
按 INPUT 以執行本功能。
螢幕顯示選單 31
參考資訊
免責聲明
明基電通股份有限公司不對於此使用手冊的相關內容、適銷性或適合於
某特定目的保證，作出任何明示或暗示的陳述或擔保。此外，本公司保
留修訂本出版品的權利，內容如有變更，恕不另行通知。
版權聲明
明基電通股份有限公司 2007 年版權所有，並保留所有權利。未經本公
司書面許可，不得以任何形式或以電子、印刷、磁學、光學、化學、人
工等其它方式複製、傳播、轉錄本使用手冊的任何部分，也不得將任何
部分儲存至檢索系統中或翻譯成任何語言或電腦語言。
尺寸圖
VH3246
是 SRS Labs, Inc. 的註冊商標。本產品已獲 SRS Labs, Inc. 授
權使用 SRS TruSurround XT 技術。
單位：mm
參考資訊32
VH3746
單位：mm
參考資訊 33
VH4246
單位：mm
參考資訊34
規格
機型
重量 ( 淨重 )
尺寸 ( 寬 x 高 x 深，概略值 )
畫面尺寸 ( 概略值 ) 32 英吋 37 英吋 42 英吋
畫面比例
液晶面板解析度
液晶面板亮度 ( 典型值 )
液晶面板對比度 ( 典型值 )
可視角度 ( 左 / 右 / 上 / 下 )
反應時間 (Gray to Gray) 6.5 毫秒 8 毫秒 6 毫秒
揚聲器
訊號輸入
訊號輸出
PC 水平頻率
PC 垂直頻率
電源供應
消耗功率
操作溫度
儲存溫度
視訊系統
遙控器型號標示於遙控器的
電池室內
上述規格如有變更，恕不另行通知。
VH3246 VH3746 VH4246
15.4Kg 25Kg 35Kg
840 × 649 ×
230mm
970 × 746 ×
295mm
1080 × 811 ×
295mm
16:9
1366 × 768
2
500 cd/m
1500:1
°°°°
89 /89 /89 /89
8W × 2，80Hz
~ 20KHz
10W × 2，80Hz ~ 20KHz
• 複合視訊 (AV) × 2
• S-Video × 2
• S-Video/ 複合視訊音源 × 2
• 色差視訊 (Y C
B/PB CR/PR) × 2
• 色差視訊音源 × 2
• HDMI/DVI × 1
• PC D-Sub × 1
• PC/DVI 音源 × 1
• 耳機輸出 × 1
• 立體聲音源輸出 × 1
31.5 ~ 67.5 KHz
60 ~ 75 Hz
AC 100 - 240V，50- 60 Hz
170W 210W 260W
0~40 (於海平面高度 )
°C °C
-20 ~ 50 ( 於海平面高度 )
°C °C
支援 NTSC/PAL/SECAM 影片視訊格式
RC-H072
參考資訊 35
支援的 PC (D-Sub/DVI) 輸入解析度
解析度 水平頻率 (KHz) 垂直頻率 (Hz) 頻寬 (MHz) 備註
720 × 400 31.469 70.08 28.322 DOS, VESA
640 × 480 31.469 59.94 25.175 DOS, VESA
640 × 480 35 67 30.24 Mac. (SOG)
640 × 480 37.5 75 31.50 VESA
640 × 480 37.86 72.81 31.50 VESA
800 × 600 35.16 56.25 36 VESA
800 × 600 37.879 60.317 40 VESA
800 × 600 46.88 75 49.50 VESA
800 × 600 48.08 72.19 50 VESA
1024 × 768 48.363 60 65 VESA
1024 × 768 56.5 70 75 VESA
1024 × 768 60 75 78.75 VESA
1280 × 720 44.955 59.939 74.175 VESA
1280 × 1024 63.98 60.02 108 VESA
1360 × 768 47.7 60 85.5 VESA
1920 × 1080 67.5 60 148.5 VESA
支援的色差視訊輸入解析度
解析度 水平頻率 (KHz) 垂直頻率 (Hz) 頻寬 (MHz) 備註
720 × 480i 15.735 60 12.27 SDTV 480i
720 × 480p 31.25 60 27 SDTV 480p
720 × 576i 15.625 50 13.5 HDTV 576i
720 × 576p 31.25 50 27 HDTV 576p
1280 × 720p 45 60 74.25 HDTV720p
1280 × 720p 37.5 50 74.25 HDTV720p
1920 × 1080i 28.13/33.75 50/60 74.25 HDTV1080i
支援的 HDMI 輸入解析度
解析度 水平頻率 (KHz) 垂直頻率 (Hz) 頻寬 (MHz) 備註
720 × 480i 15.735 60 12.27 SDTV 480i
720 × 480p 31.25 60 27 SDTV 480p
720 × 576i 15.625 50 13.5 HDTV 576i
720 × 576p 31.25 50 27 HDTV 576p
1280 × 720p 45 60 74.25 HDTV720p
1280 × 720p 37.5 50 74.25 HDTV720p
1920 × 1080i 28.13/33.75 50/60 74.25 HDTV1080i
1920 × 1080p 56.25 50 148.5 HDTV1080p
1920 × 1080p 67.5 60 148.5 HDTV1080p
參考資訊36
• 本顯示器僅支援以上表格中所列出的輸入訊號解析度。
• 若要得到最佳的電腦視訊顯示效果，請將電腦的視訊輸出解析度設為 1360 x
768 ( 若電腦的顯示卡支援的話 )。若影像會跳動或字體會閃動，請使用 「畫
質」選單中的 「自動調整」功能來重新校正影像。請參閱第 25 頁的 「自動
調整」。
在 PC 上設定適當的輸出解析度
若您需要將電腦 (PC) 視訊輸出連接到本顯示器上使用，請先依照下列
說明 ( 以在 Windows XP 作業系統中的設定為例 ) 在 PC 上設定適當的
輸出解析度：
1. 在 Windows 的桌面上按一下滑鼠右鍵，然後從出現的選單中選擇內
容。
2. 在接著出現的視窗中，按一下設定值標籤。
3. 拖曳螢幕解析度滑棒，根據第 36 頁的 「支援的 PC (D-Sub/DVI) 輸
入解析度」選擇相容的解析度 ( 若您電腦的顯示卡支援，請將之設
為 1360 x 768 的解析度 )。
4. 按確定按鈕儲存設定並關閉視窗。
5. 按顯示器上的 INPUT 切換至您所要使用的 PC 輸入訊號。
疑難排解
若您在使用本液晶顯示器時遇到困難和問題，在您撥打電話求助於 BenQ 客戶
服務中心之前，請先詳細閱讀下列資訊，看看是否可以自行解決問題，以節省
您的時間。
問題 可能的解決方法
• 請先確認電源插頭是否有牢固地插入液晶顯示器的
電源輸入端子和電源插座中，並且確認電源插座是
無法開啟電源
沒有影像或聲音
彩度或色調降低
影像位置或尺寸不正確 請選擇不同的畫面比例。
影像扭曲了
通電的狀態。
• 如果無法確認電源插座是否有通電，請試試將其它
的電器，例如桌燈，插上該電源插座看看是否正常。
• 請先確認液晶顯示器電源已開啟 ( 液晶顯示器的電源
指示燈應亮綠色 )。
• 嘗試使用其它的訊號輸入，檢查是否為訊號來源故
障。
• 檢查訊號線的連接方式是否有誤，或是輸入訊號來
源錯誤。
• 請檢查音量是否被設定為最小音量。
• 請檢查 「聲音」選單中，「內建揚聲器」選項是否
被設定為 「關閉」。
• 檢查所有影像調整選項是否都設定正確。
• 請選擇不同的影像模式。
請確認液晶顯示器的畫面比例正確設定為適合影像來
源的大小。
參考資訊 37
影像看起來太亮，且看
不清楚影像的最亮部分
影像看起來顏色太淡，
或是影像最暗的部分看
起來太亮
螢幕出現 「不支援」
的訊息
遙控器沒有作用
畫質不清楚
• 請降低對比度。
• 可能是外接視訊輸出裝置的影像輸出品質設定過高。
• 可能是在與外接視訊輸出裝置的訊號傳輸過程中，
某些視訊訊號被中斷。請檢查訊號線是否有鬆脫。
• 降低螢幕亮度，直到影像中應為黑色的區域顯示為
黑色。
• 可能是外接視訊輸出裝置的亮度設定過高。
PC 輸入訊號解析度設定過高。1920 x 1080 @ 60Hz 是
支援的最高 PC 訊號解析度。
• 請檢查電池安裝的方向是否正確。
• 請檢查電池電源是否已經耗盡。
• 請檢查遙控器與液晶顯示器間的距離和角度是否恰
當。
• 請檢查遙控器是否有瞄準液晶顯示器的遙控感應窗。
• 請檢查遙控器與液晶顯示器的遙控感應窗之間是否
有任何物品阻隔。
• 請確認遙控感應窗並未受到日光燈強烈照射。
• 請檢查附近是否有任何裝置 (PC 或 PDA) 在傳送紅外
線訊號，如此可能會造成遙控器和液晶顯示器間的
訊號傳輸的阻礙。若有，請先關掉這些裝置的紅外
線傳輸功能。
• 請確認連接的訊號線是否有鬆脫。
• 若「PC」為輸入訊號源，請使用 「畫質」選單中的
「自動調整」功能讓顯示器自動調整設定。
參考資訊38
Loading...
