第一部分：快速使用指南

繁體中文

1. 請先閱讀下列資訊 .......................................................... 2

關於快速使用指南 ....................................................................... 2

關於使用手冊 ............................................................................... 2

2. 檢查包裝內容 .................................................................. 2

3. 安裝與操作顯示器的注意事項 ..................................... 3

4. 安裝底座 .......................................................................... 4

安裝前的注意事項 ....................................................................... 4

安裝底座 ........................................................................................ 4

5. 認識您的顯示器 .............................................................. 5

前視圖 ............................................................................................ 5

控制面板 ( 右側 ) ......................................................................... 6

外接視聽裝置端子面板 ( 左側 ) ................................................ 7

後視圖 ............................................................................................ 8

6. 連接視訊和音源 .............................................................. 9

支援的輸入訊號種類 ................................................................... 9

連接複合視訊輸入 ....................................................................... 10

連接 S-Video 視訊輸入 ................................................................ 10

連接色差視訊輸入 ....................................................................... 11

連接電腦 D-Sub 視訊輸入 .......................................................... 11

連接 DVI 視訊輸入 ...................................................................... 12

連接 HDMI 視訊輸入 .................................................................. 12

連接立體聲音源輸出 ................................................................... 13

連接耳機輸出 ............................................................................... 13

7. 連接電源線 ...................................................................... 14

8. 調整螢幕角度 .................................................................. 14

9. 基本操作 .......................................................................... 15

開機和待機 ................................................................................... 15

切換輸入訊號 ............................................................................... 15

調整音量 ........................................................................................ 15

關於維護和清潔顯示器的重要資訊 ................................. 16

接下來 ... .............................................................................. 16

第二部分：使用手冊

螢幕顯示選單 ......................................................... 18

螢幕顯示選單架構 .............................................................. 18

目次 i

繁體中文

瀏覽螢幕顯示選單 ..............................................................19

螢幕顯示選單中的操作 ............................................................... 19

聲音選單 ...............................................................................20

設定音效模式中的「自訂」模式 .............................................21

畫質選單 ...............................................................................22

各種畫質模式使用的時機 .......................................................... 24

調整對比度 ................................................................................... 24

調整亮度 ........................................................................................ 24

設定畫質模式中的「自訂」模式 .............................................24

Senseye 選單 .........................................................................25

設定選單 ...............................................................................26

參考資訊 ................................................................. 27

免責聲明 ...............................................................................27

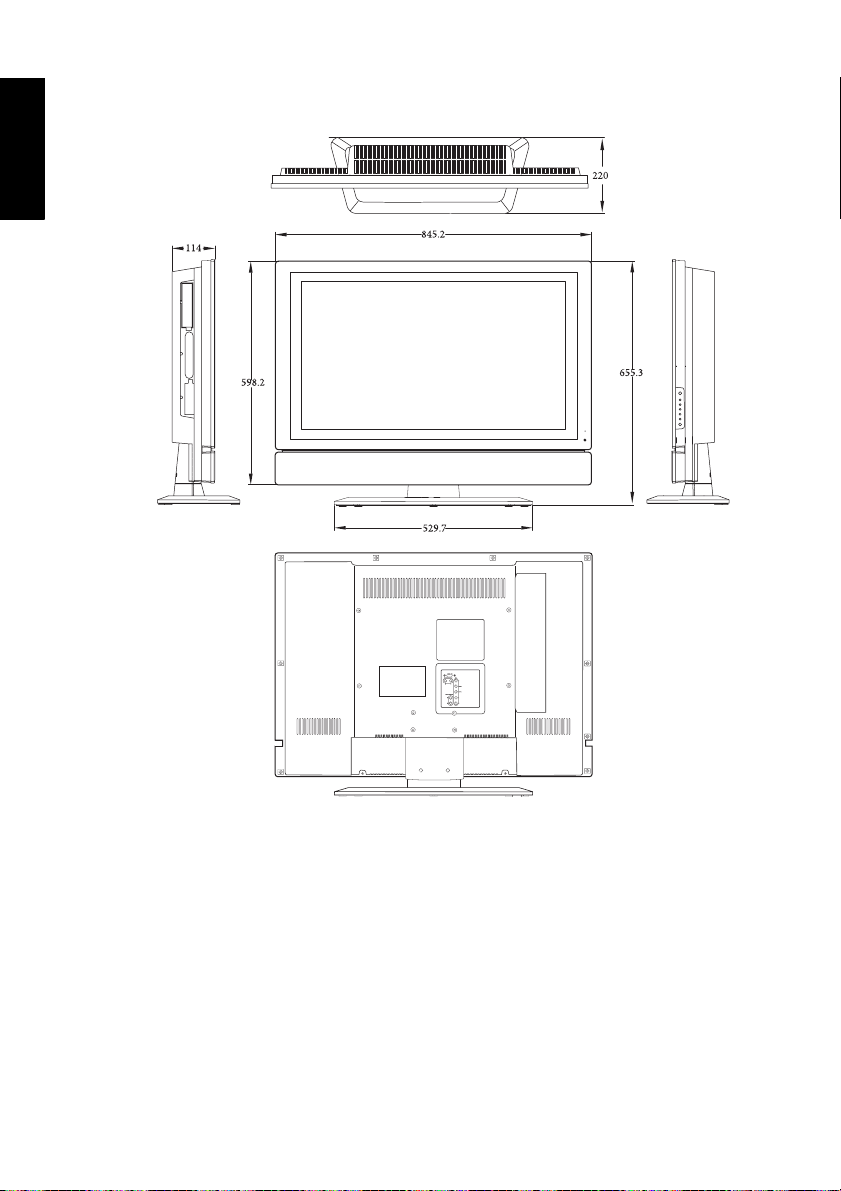

尺寸圖 ...................................................................................27

規格 .......................................................................................29

支援的電腦視訊 (D-Sub/DVI) 輸入解析度 .....................30

支援的色差視訊輸入解析度 ..............................................30

支援的 HDMI 輸入解析度 .................................................30

在 PC 上設定適當的電腦視訊輸出解析度 .............................. 31

疑難排解 ...............................................................................31

BenQ 大型液晶顯示器台灣地區保固服務說明 ..............33

注意事項 ........................................................................................ 33

保固除外條款 ............................................................................... 33

目次ii

VB 系列彩色液晶顯示器第一部分：快速使用指南

繁體中文

歡迎使用

繁體中文

1. 請先閱讀下列資訊

感謝您選購了 BenQ 彩色液晶顯示器。我們由衷希望這台科技先驅的平面寬螢幕彩色液晶顯示器，能為您未來生活增添無窮的歡樂。在開始安

裝和使用本顯示器之前，請先花上幾分鐘，詳細地閱讀本快速使用指南內的所有資訊。

關於快速使用指南

第一部分中的快速使用指南，將提供顯示器各部份名稱與功能的介紹，以及安裝顯示器的相關資訊。

關於使用手冊

第二部分中的使用手冊，將告訴您如何自訂顯示器的設定，讓您可依照自身的喜好和使用環境得到最佳的視聽享受。此外，在使用手冊中，還將說明本顯示器的產品規格和故障排除等資訊，提供您未來使用時最有用的協助。

關於遙控器的使用說明，請參閱隨類比視訊盒附上的安裝與使用指南。

2. 檢查包裝內容

在打開包裝後，請檢查下列所有物品和配件是否齊全：

彩色液晶顯示器 (x1) 電源線 (x1) 複合視訊 (AV)

訊號線 (x1)

快速使用指南 /使用

手冊 (x1)

本產品所提供的電源線類型可能會隨您購買地點不同而與上圖所示有所差異。

如果有任何物品和配件遺漏或損壞，請馬上與您購買產品的經銷商連絡，並告訴他們詳細情況。本使用手冊與參考文件請妥善保存，以方便

隨時參考使用。

如何正確處理產品包裝材料：

• 產品的硬紙板包裝箱 ( 或包裝盒 ) 都是可以回收的。

• 請勿將所有塑膠袋放置在兒童容易拿取的地方。

• 若可能，請妥善收好所有的包裝材料，以方便將來運送本顯示器時使用。

• 在丟棄包裝材料前，請確認沒有遺忘任何的物件在其中。

為了您自身和旁人的安全，在安裝顯示器時一定要小心謹慎，避免損壞顯示器或對使用的人造成危險。

第一部分：快速使用指南2

保固服務資訊

(x1)

遙控器 (x1) AAA 四號電池

底座 (x1) 塑膠扣環 (x2)

(x2)

3. 安裝與操作顯示器的注意事項

為避免潛在的損害發生並延長顯示器的使用壽命，請在安裝與操作顯示器時，遵守以下幾點：

繁體中文

請勿將顯示器放置在不穩定、傾斜或不牢固的平台上，因為可能會使顯示器掉落，造成顯示器及人員的嚴重損害。如果可能的話，建議您委託專業的施工人員將顯示器固定在置放的位置上，如此可在萬一地震發生時，防止顯示器傾倒掉落。

請勿在靠近水的地方使用顯示器，例如浴池或游泳池，也不要將顯示器放置在容易被水噴濺的地方，例如窗戶旁。

請勿將顯示器放置在距離熱源太近的地方，例如散熱器、電暖器、暖爐及其它會產生熱氣的產品

(

包括音響擴大機)。

請勿將顯示器放置在陽光或強光直接照射到的地方，因為過熱的陽光可能會對顯示器產生損傷，而強光的直接照射則會影響顯示內容的觀賞。

若要將本顯示器懸掛於牆壁上使用，請務必使用本公司專為本產品型號所提供的壁掛配件，並確保壁掛配件裝

釘的位置是水平的。安裝時，務必請合格專業的技術人員

來幫您安裝，一定要確認壁掛配件是否已經牢固地深鎖於牆壁內層上，而不是只有鎖在牆壁的裝潢薄板上，千萬不要僅使用任何種類的膠黏在牆壁上。

請勿將顯示器放置在通風不佳的環境中。

液晶顯示器的螢幕上有一層很薄的玻璃膜，很容易因為敲擊或壓力而造成裂痕、劃傷，甚至破裂。同樣地，在

過度的施力或極度的溫差變化下，特殊的液晶材質同樣也可能會損壞。因此，請在

安裝或使用時都要特別地小心謹慎。

當顯示器電源開啟時，請勿覆蓋或阻塞機體的任何通風口或開口。建議您定期清理

機身上的通風口，以保持散熱順暢。

若要將顯示器懸掛於牆壁上使用，顯示器周圍請保留足夠的空間，以方便將顯示器順利懸掛於壁掛配件上。

若要將顯示器採嵌壁式方式內嵌於牆壁內使用時，顯示器的四周請保留足夠的空間，以保持良好的通風狀態。

本顯示器上沒有可切斷電源供應的電源開關。在安裝本顯示器時，請在顯示器與電源插座間加裝可以切斷電源的開關裝置，或讓電源插座位於顯示器附近可以方便接近的地方，以備萬一顯示器發生故障時，可以迅速切斷電源，或取下電源插頭。

請注意並遵守所有標示在顯示器上的警告與指示。

第一部分：快速使用指南 3

繁體中文

4. 安裝底座

安裝前的注意事項

安裝底座

在開始安裝底座前，請您務必注意下列事項：

• 由於顯示器的重量頗重，因此在安裝底座時，務必由兩人以上之成人進行安裝。

• 顯示器的液晶面板極為脆弱並且易受損傷。在拿取或移動顯示器本體時，請手持螢幕邊框，避免觸摸到面板本身，並請注意勿讓任何物體碰撞到液晶面板。請在安裝時，以一塊柔軟乾淨且不掉棉絮的浴巾包覆顯示器本體，以保護液晶面板。

• 請將顯示器安裝在堅硬、平坦且穩固的平面上，以免顯示器傾倒造成危險。如果可能的話，建議您委託專業的施工人員將顯示器固定在置放的位置上，如此可在萬一地震發生時，防止顯示器傾倒掉落。

1. 將顯示器正面朝上平躺，放置

於桌上或平台上。

2. 將大小塑膠扣環先後套入底座

中央支柱。請特別注意塑膠扣環上「V」字形部位的方向，

切勿安裝錯誤。

3. 將底座朝順時鐘方向旋轉，以

對準並插入顯示器下方的卡榫孔。

第一部分：快速使用指南4

注意塑膠

扣環上

「V」字部

位的方向

塑膠扣環

底座中央

支柱

4. 將底座朝逆時鐘方向旋轉，直到卡榫固定為止。

5. 安裝完成後，請小心將顯示器立起，並檢查是否安裝穩固妥當。接著將之搬動到預定安放的位置。

5. 認識您的顯示器

前視圖

繁體中文

1 2

編號名稱說明

• 當顯示器電源開啟時，此指示燈會亮綠色。

電源指示燈

遙控訊號感應窗

揚聲器提供高音質且逼真的音效輸出。

• 當顯示器電源處於待機狀態時，此指示燈會亮紅色。

• 當顯示器進入省電模式 ( 請參閱第 26 頁的「省電模

式」 ) 時，會閃爍紅色。

接收從遙控器傳送過來的訊號。請勿將任何物體放置於此感應器前方，以避免阻礙訊號的接收。

第一部分：快速使用指南 5

繁體中文

控制面板 ( 右側 )

編號名稱說明

1 2

4 5

( 電源 / 待機 )按鈕按此按鈕可開啟顯示器的電源，或讓顯示器進入

MENU ( 選單 ) 按鈕

VOL ( 音量 ) +/-

按鈕

CH ( 選擇 ) / 按鈕

INPUT ( 輸入選擇 ) 按鈕

第一部分：快速使用指南6

待機模式。請參閱第 15 頁的「開機和待機」。

按下此按鈕可顯示螢幕顯示選單，再按一次此按鈕可將之關閉。請參閱第 19 頁的「瀏覽螢幕顯示

選單」。

• 用以調整顯示器之內建揚聲器的音量大小。請參閱第 15 頁的「調整音量」。

• 在螢幕顯示選單中，按這些按鈕可進行左右選擇或變更設定。請參閱第 19 頁的「瀏覽螢幕顯示

選單」。

在螢幕顯示選單中，按這些按鈕可進行上下選擇。請參閱第 19 頁的「瀏覽螢幕顯示選單」。

• 可讓您選擇不同的輸入訊號源。請參閱第 15 頁

的「切換輸入訊號」。

• 在螢幕顯示選單開啟時，按此按鈕可選擇反白的功能，或進入子選單 ( 若有的話 )。請參閱第 19

頁的「瀏覽螢幕顯示選單」。

外接視聽裝置端子面板 ( 左側 )

VB2621

VB3222 / VB3223E

繁體中文

2 3

編號名稱說明

數位視訊盒槽可供您安裝選購的數位節目視訊盒。

• VIDEO ( 複合視訊 ) 輸入端子：用以連接至視訊來源裝置的複合視訊輸出端子。請參閱第 10 頁的「連接

複合視訊輸入」。

• S-VIDEO (S-Video 視訊 ) 輸入端子：用以連接至視訊來源裝置的 S-Video 輸出端子。請參閱第 10 頁的

「連接 S-Video 視訊輸入」。

AV 2 輸入端子

( 複合視訊或 SVideo)

• AUDIO L/R ( 左 / 右聲道音源 ) 輸入端子：用以連接

至視訊來源裝置對應於複合視訊或 S-Video 視訊的左右聲道音訊輸出端子。請參閱第 10 頁的「連接複合

視訊輸入」與第 10 頁的「連接 S-Video 視訊輸入」。

您可以使用複合視訊或 S-Video 視訊的輸入端子來連接外接的視訊來源裝置。如果兩組端子同時都已經連接至視訊來源，那麼顯示器僅會顯示 S-Video 視訊輸入。若需選擇其一，建議您 S-Video 所提供的影像畫質會比較好。

此插孔可讓您外接耳機以提供聲音輸出使用。當外接

耳機插孔

耳機一接上時，顯示器內建的揚聲器會立刻變成靜音狀態，所有聲音改由耳機輸出。

PC D-SUB ( 電腦視訊輸入 )

PC AUDIO IN ( 電腦音訊輸入 )

類比視訊盒槽可供您安裝選購的類比節目視訊盒。

用以連接至電腦的 D-Sub 視訊輸出端子。請參閱第 11

頁的「連接電腦 D-Sub 視訊輸入」。

用以連接至電腦視訊輸出所對應的音訊輸出端子。請參閱第 11 頁的「連接電腦 D-Sub 視訊輸入」。

2 3

第一部分：快速使用指南 7

繁體中文

後視圖

VB2621

編號名稱說明

用以連接至電腦的 DVI 數位視訊輸出端子，或

HDMI /DVI (HDMI/

DVI 輸入 )

視訊來源裝置的 HDMI 數位音訊 / 視訊輸出端子。請參閱第 12 頁的「連接 DVI 視訊輸入」與第 12 頁的「連接 HDMI 視訊輸入」。

AV 1 Y C (AV 1 色差視訊輸入 )

AV 1 L/ R (AV 1 色差視訊左 / 右

聲道音源輸入 )

B/PB CR/PR

用以連接至視訊來源裝置的色差視訊輸出端子 (Y C

視訊輸入」。

用以連接至視訊來源裝置對應於色差視訊輸出的左 / 右聲道音源輸出端子。請參閱第 11 頁的

「連接色差視訊輸入」。

用以連接至外接音源裝置的左 / 右聲道音源輸入

AUDIO OUTPUT L/R (

左 / 右聲道音源輸出 )

端子。此輸出端子可在任何時候連接使用。然而，其輸出音量大小是固定不變的，並無法從顯示器上調整。請參閱第 13 頁的「連接立體聲

音源輸出」。

DVI-AUDIO INPUT L/

R (DVI 左 / 右聲道輸入 )

AC-INLET ( 電源輸入 )

用以連接至電腦的 DVI 視訊輸出所對應的左 / 右聲道音訊輸出端子。請參閱第 12 頁的「連接

DVI 視訊輸入」。

用以連接電源線。請參閱第 14 頁的「7. 連接電

源線」。

B/PB CR/PR)。請參閱第 11 頁的「連接色差

VB3222 / VB3223E

第一部分：快速使用指南8

6. 連接視訊和音源

支援的輸入訊號種類

在本顯示器上有許多類比與圖形視訊輸入端子，以及相對應的音訊輸入端子 ( 請參閱第 7 頁的「外接視聽裝置端子面板 ( 左側 )」與第 8 頁的

「後視圖」 )，可支援同時連接數種不同類型的視訊輸入來源，並可讓您

隨時使用顯示器上的 INPUT ( 輸入選擇 ) 按鈕切換想顯示的輸入源：

• 類比視訊源輸入：包括 1 組 S-Video 視訊輸入端子、 1 組複合視訊 (AV) 輸入端子與 1 組色差視訊輸入端子。

• 圖形視訊源輸入：包括 1 組 HDMI/DVI 數位視訊輸入端子和 1 組 D- Sub 電腦視訊輸入端子。

本顯示器並不支援可同時顯示兩種視訊畫面的功能，例如子母畫面功能。

類比視訊源輸入

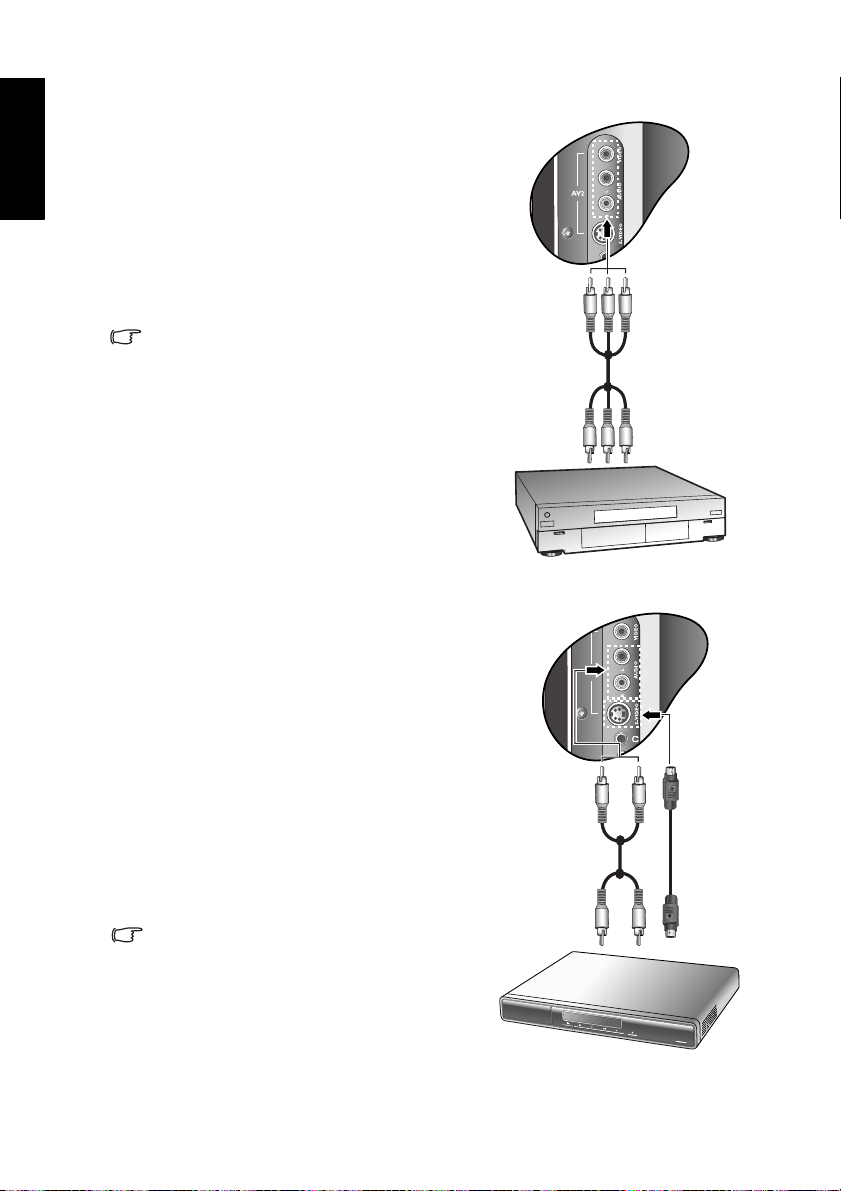

您可將具備有類比視訊輸出的裝置 ( 例如卡式錄放影機或電視遊樂器 ) 連接到顯示器的複合視訊 (AV) 或 S-Video 視訊輸入端子使用，並使用顯示器上的 INPUT ( 輸入選擇 ) 按鈕選擇「AV 2 」輸入 ( 複合視訊 ) 或

「AV 2 - S 」輸入 (S-Video 視訊 ) 以觀賞這些視訊輸入畫面。連接方式請

參閱第 10 頁的「連接複合視訊輸入」和第 10 頁的「連接 S-Video 視訊

輸入」。

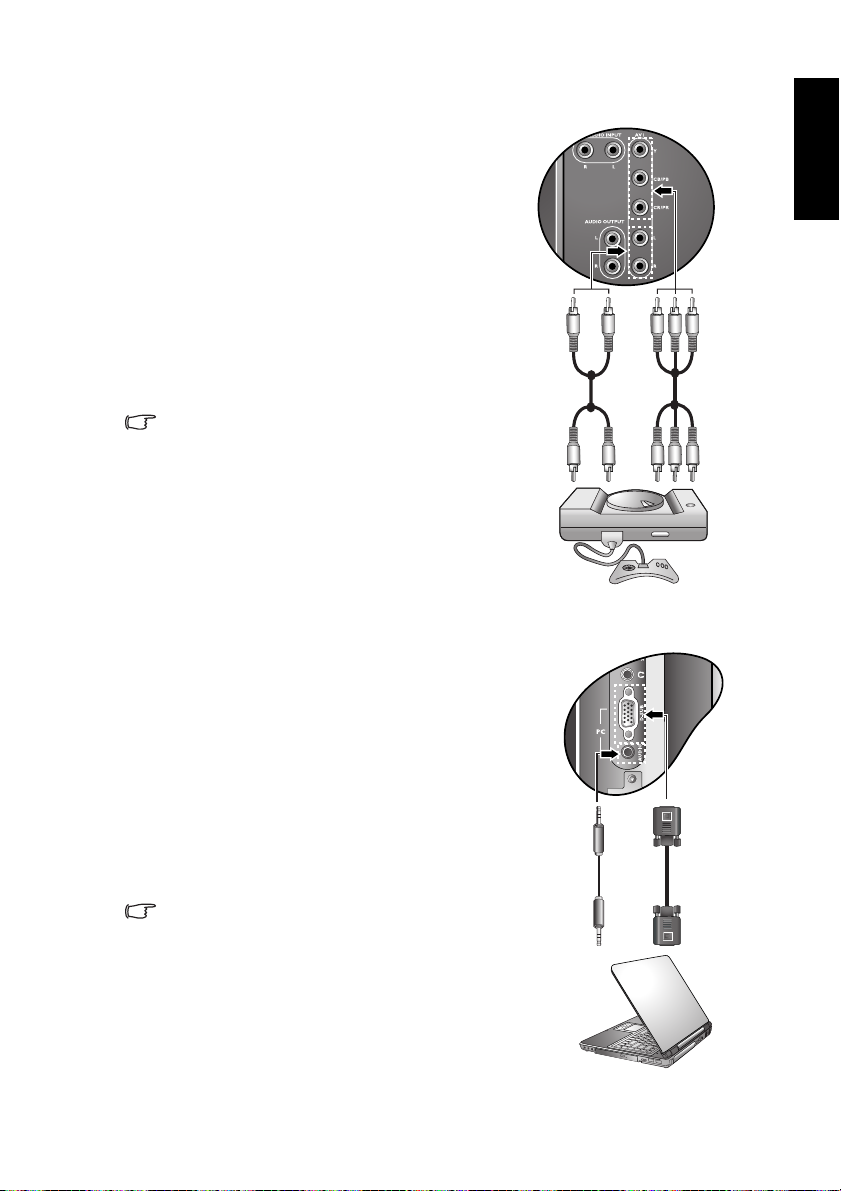

您也可以將具有色差視訊輸出的裝置 ( 例如 DVD 播放機 ) 的色差視訊輸出端子連接到顯示器的色差視訊輸入端子，並選擇「AV 1 」輸入以觀賞色差視訊輸入畫面。連接方式請參閱第 11 頁的「連接色差視訊輸

入」。

在以上三種類比視訊源輸入中，色差視訊輸入所提供的畫面品質是最高的。

圖形視訊源輸入

您可將電腦的 D-Sub 視訊輸出連接到顯示器的 D-Sub 電腦視訊輸入端子。若要獲得更佳的畫質，您可將電腦的 DVI 數位視訊輸出，透過 DVI 轉 HDMI 連接線連接至顯示器的 HDMI/DVI 數位視訊輸入端子。若您的視訊輸出裝置支援 HDMI 輸出，您也可以將之直接連接至顯示器的 HDMI/DVI 輸入端子使用。請依據您所連接的視訊種類，使用顯示器上的 INPUT ( 輸入選擇 ) 按鈕選擇「PC」、「 DVI」或「HDMI」輸入以觀賞這些視訊輸入畫面。連接方式請參閱第 11 頁的「連接電腦 D-Sub

視訊輸入」、第 12 頁的「連接 DVI 視訊輸入」和第 12 頁的「連接 HDMI 視訊輸入」。

若要充分利用本顯示器的高解析度顯示能力，請將您的視訊輸出設備 ( 例如 DVD 播放機或電腦 ) 的視訊輸出解析度設定為接近或吻合本顯示器之面板解析度的設定 ( 若視訊輸出設備支援的話 )，例如 720p ( 色差 /HDMI 視訊 )或 1360 x 768 ( 電腦 D-Sub/DVI 視訊 ) 的解析度。關於如何設定輸出解析度的相關資訊，請參考所連接設備的說明文件。連接輸入訊號時的注意事項：

• 為了安全起見，在連接任何外接裝置前，請務必先關閉顯示器與視訊輸出裝

置的電源。

• 在決定使用的連接方式前，請先熟悉認識顯示器上每個輸入端子孔的位置和

類型。因為若連接方式錯誤，會影響到影像的畫質。

• 連接後請確認所有的接頭和訊號線都已牢牢地連接固定而沒有鬆脫的情況。

繁體中文

第一部分：快速使用指南 9
