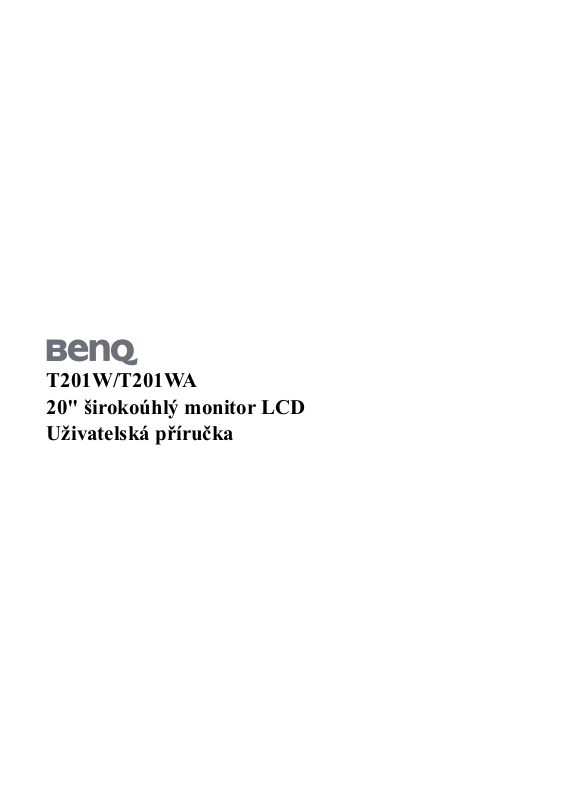

T201W/T201WA
20" širokoúhlý monitor LCD
Uživatelská příručka
Page 2
Obsah
Obsah balení ..................................................................................................................3
Instalace .......................................................................................................................... 4
Nastavení monitoru ........................................................................................................ 5
Odstraňování potíží ....................................................................................................... 7
Specifikace ...................................................................................................................... 8
Připojení monitoru k počítači ................................................................................. 4
Připojení monitoru k sít’ovému napájení ............................................................... 4
Funkce tlačítek a indikátoru ................................................................................... 5
Seznam ikon na obrazovce ..................................................................................... 5
20" širokoúhlý monitor LCD .................................................................................. 8
Obsah2
Page 3
1. Obsah balení
1. Monitor LCD
2. Základna monitoru (tvar základny se může lišit podle
modelu monitoru)
3. Napájecí kabel (zástrčka se může lišit podle elektrických
norem ve vaší oblasti)
4. Kabel analogového signálu
5. Stručná příručka k instalaci
6. Disk CD-ROM (obsahuje uživatelskou příručku)
7. Kabel digitálního signálu (volitelný)
Poznámka: U modelu T201WA není k dispozici.
8. Kabel zvukového signálu (volitelný)
3 Obsah balení
Page 4
2. Instalace
Připojení monitoru k počítači
1. Zkontrolujte, zda jsou počítač i monitor odpojeny od sítě.
2. Připojte kabel signálu (VGA nebo DVI) k monitoru a k počítači.
Připojení monitoru k sít’ovému napájení
Připojte samostatný napájecí kabel k monitoru a k uzemněné sít’ové zásuvce.
4 Instalace
Page 5
3. Nastavení monitoru
Funkce tlačítek a indikátoru
Položka Funkce
Zadat
Slouží k zobrazení nabídky na obrazovce, výběru položky, zobrazení
podnabídky a potvrzení obnovení výchozího nastavení.
1. Slouží ke zvyšování hodnoty v různých volbách.
W
2. Klávesová zkratka pro možnost "Jas".
1. Slouží ke snižování hodnoty v různých volbách.
X
2. Klávesová zkratka pro možnost "Kontrast".
1. Slouží k opuštění nabídky a ke zrušení obnovení výchozího nastavení.
(Nastavení se po jeho úpravě uloží automaticky.)
Konec
automaticky
2. V režimu "Audio model" slouží jako klávesová zkratka pro možnost
"Hlasitost".
3. Klávesová zkratka "Výběr vstupu" pro výběr vstupního signálu pomocí
hardwaru. (U analogových modelů není k dispozici.)
Klávesová zkratka pro automatické nastavení (pouze pro geometrické
nastavení).
Seznam ikon na obrazovce
Ikona Funkce Popis
Auto Adjust
(Automatické
nastavení)
Input Select
(Výběr vstupu)
Audio
(Zvuk)
Luminance
(Světelnost)
Geometry
(Geometrie)
Color
(Barva)
OSD
(Nabídka na
obrazovce)
* Automatická optimalizace obrazu
* Výběr vstupu - analogový nebo digitální vstup
* Výchozí nastavení z výroby: Analog (VGA)
Poznámka: U modelu T201WA není k dispozici.
* Výběr podnabídky "Hlasitost" a "Ztlumit"
* Výběr podnabídky "Jas" a "Kontrast"
* Výběr podnabídky "Vodorovná poloha", "Svislá poloha",
"Takt pixelů" a "Fáze"
* Výběr barevné teploty nebo nastavení uživatelského
režimu
* Nastavení polohy a doby zobrazení nabídky na obrazovce
5 Nastavení monitoru
Page 6
Language
(Jazyk)
* Výběr upřednostňovaného jazyka nabídky na obrazovce
Recall
(Obnovit výchozí)
Miscellaneous
(Další funkce)
Brightness
(Jas)
Contrast
(Kontrast)
H. Position
(Vodorovná poloha)
V. Position
(Svislá poloha)
Pixel Clock
(Takt pixelů)
Phase
(Fáze)
* Nastavení parametrů monitoru na výchozí hodnoty z
výroby
* Výběr podnabídky "Další funkce"
* Nastavení jasu obrazovky
* Nastavení úrovně kontrastu obrazovky
* Posun obrazu vlevo nebo vpravo
* Posun obrazu nahoru nebo dolů
* Nastavení interní vzorkovací frekvence monitoru
* Nastavení interní fáze signálu monitoru
OSD H. Position
(Vodorovná poloha
nabídky na
* Posun nabídky na obrazovce vlevo nebo vpravo
obrazovce)
OSD V. Position
(Svislá poloha
nabídky na
* Posun nabídky na obrazovce nahoru nebo dolů
obrazovce)
OSD Time
(Doba zobrazení
nabídky na
* Nastavení doby zobrazení nabídky na obrazovce
obrazovce)
Sharpness
(Ostrost)
* Nastavení úrovně ostrosti obrazovky
DDC/CI * Zapnutí nebo vypnutí technologie "DDC/CI"
Information
(Informace)
Volume
(Hlasitost)
* Zobrazení informací o zobrazení
* Nastavení úrovně hlasitosti
Mute
(Ztlumit)
6 Nastavení monitoru
* Vypnutí zvuku
Page 7
4. Odstraňování potíží
Příznaky Náprava
*Prázdná obrazovka*
Indikátor napájení nesvítí
Indikátor napájení svítí
oranžově
Indikátor napájení svítí zeleně
Zpráva "Nebyl zjištěn žádný
signál!"
*Potíže se zobrazením*
Obraz je posunutý vlevo/vpravo
nebo nahoru/dolů
Obraz je rozmazaný
• Zkontrolujte, zda je řádně připojen napájecí kabel
(viz
Instalace na straně 4).
• Zkontrolujte, zda je vypínač napájení monitoru
zapnutý (viz
Připojení monitoru k počítači na straně 4).
• Pravděpodobně je aktivní úsporný režim? Stiskněte
libovolnou klávesu na klávesnici nebo pohněte myší.
• Po určité době nečinnosti se pravděpodobně
automaticky aktivoval šetřič obrazovky.
Stiskněte libovolnou klávesu na klávesnici
nebo pohněte myší.
• Je kabel signálu připojen k monitoru a grafickému
portu počítače (viz
Instalace na straně 4)?
• Je počítač zapnutý (viz dokumentaci k počítači)?
• Pokud se obraz zobrazuje normálně, avšak mimo střed
obrazovky, nastavte polohu pomocí funkcí nabídek na
obrazovce. Další informace naleznete v kapitole
"Automatické nastavení" v části
obrazovce
.
Seznam ikon na
• Zkontrolujte nastavení jasu a kontrastu (viz kapitolu
"Světelnost" v části
Seznam ikon na obrazovce).
Potíže s barvou
• Zkontrolujte nastavení ostrosti (viz kapitolu "Ostrost"
v části Seznam ikon na obrazovce).
• Pokud se barvy zobrazují nesprávně (např. bílá se
nezobrazuje jako skutečně bílá apod.), je třeba nastavit
barevnou teplotu (viz kapitolu "Barva" v části
ikon na obrazovce
).
Seznam
7 Odstraňování potíží
Page 8
5. Specifikace
20" širokoúhlý monitor LCD
Položka T201W/T201WA
Velikost
Panel
Monitor
Vstupní signál Frekvence
Konektor
Náklon Úhel náklonu -2° - 22°
Rozměry
(Š x V x H)
Hmotnost Čistá 4,34 kg
Napájení
zobrazení
Rozteč pixelů 0,258 (Š) x 0,258 (V) mm
Zobrazované
barvy
Analogový D-sub 15pinový
Digitální DVI 24 pinový (U modelu T201WA není k dispozici.)
Čisté 479,66 (Š) x 400,42 (V) x 186,9 (H) mm
Sít’ 90-264 V stř., 47 Hz / 63 Hz
Spotřeba Aktivní: < 50 W / Pohotovostní: < 2 W
433,44 (Š) x 270,90 (V) mm
16,2 mil. barev
Horizontální: 30 - 82 kHz
Vertikální: 56 - 76 Hz
8 Specifikace
