Page 1

Digitális projektor

Felhasználói kézikönyv

SU765 / SX765

Page 2

Tartalom

Fontos biztonsági

tudnivalók..................... 3

Bevezetés..................... 7

A kivetítő jellemzői ......................... 7

Csomag tartalma............................8

A kivetítő külső nézete ...................9

Kezelőszervek és működésük ..... 11

A kivetítő

elhelyezése................. 17

A hely kiválasztása ...................... 17

A vetített kép beállítása kívánság

szerinti méretre ............................ 18

Csatlakoztatás ...........20

Videó forráseszközök

csatlakoztatása ............................ 21

Hanglejátszás a kivetítőn

keresztül....................................... 22

Intelligens eszközök

csatlakoztatása ............................ 22

Működés..................... 23

A kivetítő indítása......................... 23

A vetített kép beállítása................24

A menük használata .................... 27

A kivetítő rögzítése ...................... 28

A jelszavas védelem

használata.................................... 28

Bemeneti jel váltása..................... 31

A képoldalarány kiválasztása....... 32

Az optimális kép elérése .............. 34

Időzítő beállítása a

prezentációhoz.............................38

Távoli működtetés........................ 39

A kép kimerevítése ...................... 39

A kép elrejtése ............................. 39

A vezérlőgombok zárolása .......... 40

Működés magas tengerszint feletti

környezetben ............................... 40

A hang beállítása ......................... 40

A tesztminta használata............... 41

A gyors telepítő használata ......... 42

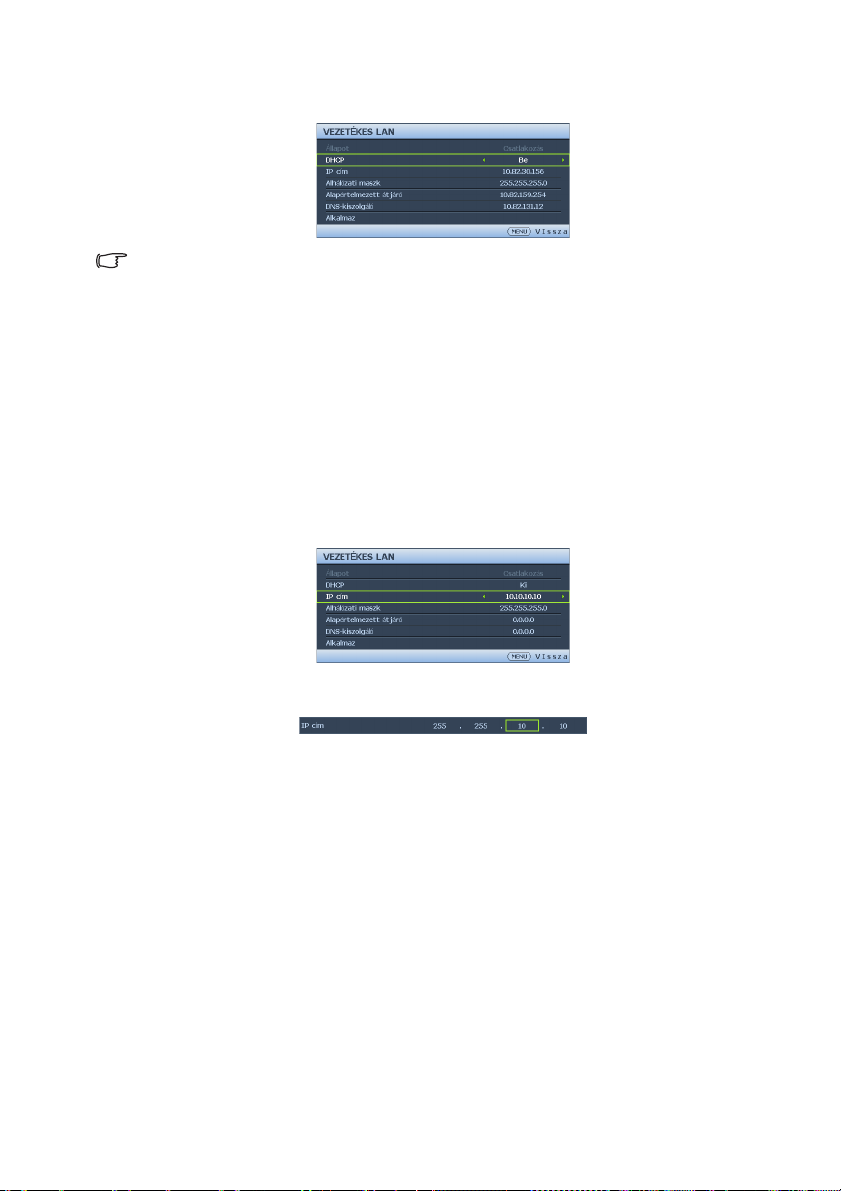

A kivetítő vezérlése vezetékes LAN

környezetben ............................... 42

A kivetítő kikapcsolása ................ 46

Menü műveletek .......................... 47

Karbantartás...............60

A kivetítő ápolása ........................ 60

Lámpa információk ...................... 61

Hibaelhárítás ..............69

Műszaki adatok ..........70

A kivetítő műszaki adatai ............. 70

Méretek........................................ 71

Időzítés táblázat........................... 72

Garancia és szerzői jogi

információk ................78

PJLink.........................79

Tartalom2

Page 3

Fontos biztonsági tudnivalók

A kivetítő tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak úgy biztosítható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat.

Biztonsági előírások

1. A kivetítő használata előtt kérjük, olvassa el a kézikönyvet.

Őrizze meg későbbi használatra.

4. Mindig nyissa ki a lencsezárat,

ha a kivetítő lámpáját bekapcsolja.

2. A kivetítő működése közben ne nézzen közvetlenül a lencsébe.

Az erős fénysugár károsíthatja a szemét.

3. Bízza a javítást képzett szakemberre.

5. Egyes országokban a hálózati feszültség NEM stabil. A projektort úgy terveztük, hogy az működjön a 100 V-tól a 240 V-ig terjedő váltakozó áramú hálózatokban, de az nem tolerálja a ±10 V-nál nagyobb feszültség-ingadozást.

Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a kivetítőt stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra.

Fontos biztonsági tudnivalók 3

Page 4

Biztonsági előírások (Folytatás)

6. A kivetítő működése közben semmivel sem szabad a vetítőobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak. A lámpát ideiglenesen ki lehet kapcsolni a kivetítőn vagy a távvezérlőn az ECO ÜRES gomb megnyomásával.

7. A lámpa rendkívül forróvá válik működés közben. A lámpa burkolatának csere céljából történő felnyitása előtt legalább 45 percig hagyja hűlni a kivetítőt.

8. A lámpát névleges élettartamán túl nem szabad működtetni. A névleges élettartamukon messze túlmenő használat következtében a lámpák ritkán eltörhetnek.

9. Soha ne cseréljen lámpaszerelvényt vagy bármilyen elektronikus alkatrészt, ha a kivetítő csatlakozik az elektromos hálózathoz.

10. Ne helyezze ezt a terméket labilis kocsira, állványra vagy asztalra. A termék leeshet és súlyosan megsérülhet.

11. Ne kísérelje meg szétszerelni a kivetítőt. A belül található veszélyes nagyfeszültség halálos sérülést okozhat, ha áram alatt levő részhez ér. Az egyetlen, felhasználó által szervizelhető alkatrész a lámpa, amely saját, levehető fedéllel rendelkezik.

Más burkolatot semmi esetben sem szabad eltávolítani. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse.

Fontos biztonsági tudnivalók4

Page 5

Biztonsági előírások (Folytatás)

3 000 m (10 000 láb)

0 m (0 láb)

12. A kivetítő működése közben a hűtőrács irányából meleg levegő és erre jellemző szag áramolhat. Ez normális jelenség, nem hiba.

13. Ne helyezze a kivetítőt az alábbi környezetbe.

- Rosszan szellőző vagy szűk helyen. A kivetítőt legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása.

- Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében.

- Ahol a nedvesség, por vagy cigarettafüst az optikai alkatrészek szennyeződését okozhatja, rövidítve ezzel a kivetítő élettartamát és homályosabbá téve a képet.

- Tűzriasztók közelében

- Olyan helyek, ahol a környezet hőmérséklete 40°C / 104°F fölötti.

- A 3 000 m (10 000 láb) tengerszint feletti magasságot meghaladó helyekre.

14. Ne zárja el a szellőzőnyílásokat.

- A kivetítőt ne helyezze takaróra, ágyneműre vagy más puha felületre.

- A kivetítőt nem szabad ruhával vagy más tárggyal letakarni.

- Ne helyezzen gyúlékony anyagot a kivetítő közelébe.

Ha a szellőzőnyílásokat akadályozza, akkor a kivetítő túlmelegedhet, amit tüzet okozhat.

15. A kivetítőt mindig egyenletes, vízszintes felületre helyezve használja.

- Ne használja bal-jobb irányban 10 foknál nagyobb mértékben, vagy előre-hátra irányban 15 foknál nagyobb mértékben megdöntött helyzetben. A kivetítő használata nem teljesen vízszintes helyzetben a lámpa hibás működését vagy károsodását okozhatja.

Fontos biztonsági tudnivalók 5

Page 6

Biztonsági előírások (Folytatás)

16. Ne állítsa függőleges helyzetbe a kivetítőt. Ilyenkor a kivetítő felborulhat, ami sérüléssel járhat, vagy kárt okozhat a kivetítőben.

17. Ne lépjen a kivetítőre, és ne tegyen rá súlyos tárgyakat. A kivetítőre ráállni vagy tárgyat ráhelyezni nem szabad. A kivetítő valószínű fizikai károsodásán felül ez baleset és esetleges sérülés forrása is lehet.

18. Ne helyezzen folyadékot a kivetítőre vagy annak közelébe. A kivetítőbe fröccsenő folyadékok miatt az meghibásodhat. Ha a kivetítőbe mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a kivetítő javítása érdekében.

Fontos biztonsági tudnivalók6

19. A termék fordítva is képes képet megjeleníteni, így mennyezetre is lehet szerelni.

A kivetítőt a BenQ mennyezeti szerelőkészlettel szabad felszerelni és

ügyelni kell a biztonságos rögzítésre.

A kivetítő mennyezetre szerelése

Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ kivetítő használatával, ezért fel kell hívnunk figyelmét az esetleges személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre.

Ha a kivetítőt a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ mennyezeti szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ mennyezeti szerelőkészletet használja a kivetítő felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a kivetítő leesik a mennyezetről. A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ kivetítőt. A BenQ különálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a kivetítőn a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a kivetítőt megtartani, abban az esetben, ha annak rögzítése a szerelőkonzolon kilazulna.

Hg - a lámpa higanyt tartalmaz. A helyi ártalmatlanítási törvényeknek megfelelően kezelendő. Lásd: www.lamprecycle.org.

Page 7

Bevezetés

A kivetítő jellemzői

A kivetítő jellemzői a következők

• A SmartEco™ dinamikus energiatakarékosságot aktivál

A SmartEco™ technológia a vetítőlámpa rendszer működtetésének új módját kínálja és a tartalom fényerejének megfelelően akár 70%-ban takarékoskodik a lámpateljesítménnyel.

• Hosszabb lámpa élettartam a SmartEco™ technológiának köszönhetően

A SmartEco™ technológia csökkenti az áramfogyasztást és növelheti a lámpa élettartamát, ha kiválasztják a SmartEco üzemmódot.

• HDMI-kompatibilis

A tartalmat intelligens eszközeiről a HDMI 2-kapcsolaton keresztül vetítheti ki.

• Az ECO BLANK 70%-kal csökkenti a lámpa energiafogyasztását Az ECO BLANK gomb megnyomásával azonnal elrejtheti a képet és 70%-kal csökkentheti a lámpa fogyasztását.

• USB TYPE A aljzat az 5 V/1,5 A kimenet támogatásához.

• Kevesebb mint 0,5 W készenléti állapotban Kevesebb mint 0,5 W áramfogyasztás készenléti módban.

• Szűrő nélküli A szűrő nélküli konstrukció csökkenti a karbantartási és üzemeltetési költséget.

• Egygombos automata beállítás Nyomja meg az AUTO gombot a billentyűzeten vagy távvezérlőn a lehető legjobb képminőség azonnali alkalmazásához.

• Beépített 5 W-os hangszóró(k) Beépített 5 W-os hangszóró(k), ami kevert mono audiót biztosít, ha az audió bemenet csatlakoztatva van.

• Auto. kikapcsolás, Jel általi bekapcsolás, Közvetlen bekapcsolásAz Auto. kikapcsolás funkció engedélyezi a kivetítő automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel bemeneti jelet. A Jel általi bekapcsolás funkció automatikusan bekapcsolja a kivetítőt jelbemenet észlelése esetén, míg a Direkt bekapcsolás automatikusan elindítja a kivetítőt, amikor áram alá helyezik.

• Azonnali újraindítás A választható Azonnali újraindítás funkció lehetővé teszi a kivetítő azonnali újraindítását a kikapcsolását követő

• 3D funkció támogatása Többféle 3D formátum teszi a 3D funkciót rugalmasabbá. A mélységérzettel rendelkező képek vetítése és BenQ 3D szemüveg viselése mellett a 3D-s filmek, videók és sportesemények adásainak élvezete sokkal élethűbb.

• Automata trapéztorzítás funkció a torzítás kiküszöböléséhez.

• A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig egyenes arányban.

• A lámpa fényereje idővel a lámpa gyártója által megadott határok között csökkenhet. Ez teljesen normális.

90 másodpercen belül.

Bevezetés 7

Page 8

Csomag tartalma

Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie.

Mellékelt tartozékok

A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől.

Kivetítő Távirányító elemmel

Hálózati tápkábel VGA-kábel

Gyors üzembe helyezési

útmutató

Használati utasítás CD Garanciajegy*

Kiegészítő tartozékok

1. Tartaléklámpa készlet

2. Mennyezeti szerelőkészlet

*A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat.

Bevezetés8

3. 3D szemüveg

4. Vezeték nélküli kulcs: QCast (QP01), InstaShow™ (WDC10)

Page 9

A kivetítő külső nézete

Első/felső oldal

Hátlap/alsó oldal

182124 2225 20 19

10 1612 1714

8 9

1. Lámparekesz fedele

2. Külső kezelőpult

(Bővebben lásd: „Kivetítő” a(z)

11. oldalon.)

3. Szellőzőnyílás (hideg levegő

beszívás)

4. Lencseeltolás (felfelé/lefelé)

5. Zoom-/fókuszbeállító gyűrű

6. Elülső infravörös távérzékelő

7. Vetítőobjektív

8. USB Type-B port

9. HDMI1 bemeneti csatlakozó

10. HDMI2 bemeneti csatlakozó

11. Audió bemeneti/kimeneti

csatlakozó

12. MONITOR-OUT kimeneti aljzat

13. PC bemeneti csatlakozó

14. RJ45 LAN bemeneti aljzat

15. USB Type-A port

16. 3D SYNC-OUT aljzat

17. 12V TRIGGER kimeneti aljzat

Külső eszközök, pl. automata vetítővászon, fényvezérlő stb. triggereléséhez. Forduljon kereskedőjéhez az ilyen eszközök csatlakoztatását illetően.

18. Kensington lopás elleni zár

nyílása

19. Hátsó állítható láb

20. Hátsó infravörös távvezérlő-

érzékelő

21. VIDEO bemeneti csatlakozó

22. Audió (L/R) bemeneti csatlakozó

23. RS232 vezérlőport

24. Gyorskioldós láb

25. AC tápkábel bemenet

Bevezetés 9

Page 10

26. Lyukak mennyezetre

Alulnézet

262726

szereléshez

27. Hátsó állítható láb

Bevezetés10

Page 11

Kezelőszervek és működésük

5 6

13 14 15

11 12

Kivetítő

6. ◄ Bal/ Hangerő csökkentése

Csökkenti a hangerőt. Bővebben lásd: „A hangerő beállítása” a(z) 41.

oldalon.

7. ECO BLANK

kép elrejtésére használatos.

A Bővebben lásd: „A kép elrejtése” a(z)

39. oldalon.

8. POWER

Vált a kivetítő készenléti és

1. FOCUS gyűrű

A vetített kép megjelenésének beállításához való. Bővebben lásd: „A

képméret és élesség finombeállítása” a(z) 24. oldalon.

2. ZOOM gyűrű

A vetített kép megjelenésének beállításához való. Bővebben lásd: „A

képméret és élesség finombeállítása” a(z) 24. oldalon.

3. Trapéztorzítás/Nyílgombok ( /▲ Fel)

A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd: „2D trapéztorzítás korrekciója”

a(z) 25. oldalon.

4. MENU/EXIT

Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat. Lásd: „A menük használata” a(z) 27.

oldalon a részletekért.

5. MODE/ENTER

Kiválaszt egy elérhető kép beállítási módot. Bővebben lásd: „A képmód

kiválasztása” a(z) 34. oldalon.

Érvényesíti a képernyőmenü (OSD) kiválasztott elemét. Bővebben lásd: „A

menük használata” a(z) 27. oldalon.

Bevezetés 11

bekapcsolt állapota között. Bővebben lásd „A kivetítő indítása”

a(z) 23. oldalon és „A kivetítő kikapcsolása” a(z) 46. oldalon.

9. Működésjelző lámpa

A kivetítő működése közben világít vagy villog. Bővebben lásd:

„Kijelzések” a(z) 67. oldalon.

10. Lencseeltolás (felfelé/lefelé)

Forgassa a lencse felfelé, illetve lefelé mozgatásához.

11. AUTO

Automatikusan megállapítja a lehető legjobb időzítést a megjelenített képhez. Bővebben lásd: „A kép

automatikus korrekciója” a(z) 24. oldalon.

12. ► Jobb/ Hangerő növelése

Növeli a hangerőt. Bővebben lásd: „A

hangerő beállítása” a(z) 41. oldalon.

Amikor látható a képernyőmenü (OSD), a 6-es, 9-es, 13-ös és 15-as

gombokat iránygombként lehet használni a menüelemek kiválasztásához, illetve módosítások végzéséhez. Bővebben lásd: „A

menük használata” a(z) 27. oldalon.

13. SOURCE

Megjeleníti a jelforrás kiválasztó sávot. Bővebben lásd: „Bemeneti jel

váltása” a(z) 31. oldalon.

Page 12

14. Trapéztorzítás/Nyílgombok ( /▼ Le)

A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd: „2D trapéztorzítás korrekciója”

a(z) 25. oldalon.

15. Lámpa jelzőfénye

A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. Bővebben lásd: „Kijelzések” a(z) 67.

oldalon.

16. Hőmérséklet jelzőfénye

Akkor kezd pirosan világítani, ha a kivetítő hőmérséklete túl magassá vált. Bővebben lásd: „Kijelzések” a(z)

67. oldalon.

Bevezetés12

Page 13

ADVANCETECH CO., LTD(FACTORY) Model No.: SN1407029

11/F-1, No.120, Qiaohe Rd., Zhonghe Dist., New Taipei City

23584, Taiwan, R.O.C.

Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No.50, dated June 24,2007

17 18

Távvezérlő

1. BE / KI

Vált a kivetítő készenléti és bekapcsolt állapota között.

2. Forrásválasztó gombok

A megjelenítendő bemeneti jelforrás

3. Trapéztorzítás/Nyíl gombok ( /▲

4. MENU/EXIT

5. ◄ Bal/

választásához.

Fel, /▼ Le) A ferde szögű vetítésből adódóan

torzult kép kézi korrigálása.

Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat.

Csökkenti a kivetítő hangerejét.

6. ECO BLANK

A képernyő képének elrejtésére használatos.

7. LASER

Bemutató céljából látható lézermutatót bocsát ki.

8. MHL vezérlőgombok (nem állnak

rendelkezésre ehhez a termékhez)

9. ZOOM+/ZOOM-

Nagyítja vagy csökkenti a vetített kép méretét.

10. ASPECT

A megjelenítési képméretarány kiválasztására való.

11. FREEZE

Kimerevíti a vetített képet.

12. NETWORK SETTING

Megjeleníti a Hálózati beállítások OSD menüt.

13. Számgombok

Számok bevitelére való a hálózati beállítások menüben.

Jelszó megadásakor az 1, 2, 3, 4 számgombok nem használhatók.

14. NETWORK

Ezen a kivetítőn nem használható.

15. AUTO

Automatikusan megállapítja a lehető legjobb időzítést a megjelenített képhez.

16. ► Jobb/

Növeli a kivetítő hangerejét. Amikor látható a képernyőmenü

(OSD), a 3-es, 5-ös és 16-es gombokat iránygombként lehet használni a menüelemek kiválasztásához, illetve módosítások végzéséhez.

Bevezetés 13

Page 14

17. MODE/ENTER

Kiválaszt egy elérhető kép beállítási módot. Aktiválja a képernyőmenü (OSD) kijelölt elemét.

18. SOURCE

Megjeleníti a jelforrás kiválasztó sávot.

19. PAGE +/PAGE -

Prezentációs programot futtathat (a csatlakoztatott PC-n), ami reagál a lapozás fel/le parancsokra (pl. Microsoft PowerPoint).

20. MIC/VOL +/MIC/VOL -

Mikrofon bemeneti jelszint beállítása.

21. MUTE

A kivetítő audió kimenetét kapcsolja be és ki.

22. SMART ECO

A lámpamódot Eco/Normál és SmartEco között váltja.

23. QUICK INSTALL

Megjeleníti a Gyors telepítés OSD menüt.

A LÉZERMUTATÓ kezelése

A lézermutató prezentációs segédeszköz szakemberek számára. Vörös színű fénysugarat bocsát ki, ha megnyomják.

A lézer fénye látható. A folyamatos lézerfénykibocsátáshoz meg kell nyomnia és lenyomva tartania a LASER gombot.

Ne nézen a lézerfény kibocsátására szolgáló ablakba és ne irányítsa a lézersugarat saját magára vagy másokra. A távvezérlő használata előtt tekintse meg a hátulján lévő figyelmeztető üzeneteket.

A lézermutató nem játékszer. A szülőknek tanácsoljuk, hogy vegyék figyelembe a lézerenergia hordozta veszélyeket és ezért tartsák a távvezérlőt távol a gyermekeiktől.

Bevezetés14

Page 15

Távirányító hatósugara

Az infravörös (IR) távérzékelő a kivetítő elején és hátulján található. A távvezérlőt a helyes működéséhez a kivetítő infravörös távérzékelőjéhez képest a merőlegestől 30 fokon belüli szögben kell tartani. A távvezérlőnek az érzékelőtől mért távolsága nem lehet több mint 8méter (~ 26 láb).

Győződjön meg arról, hogy a távvezérlő és az IR vevő között nincs semmiféle akadály, ami zavarhatja az infravörös jel terjedését.

Bevezetés 15

Page 16

A távirányító elemének cseréje

1. Az elemtartó rekesz kinyitásához fordítsa a hátára a távvezérlőt, nyomja le a recés részt a fedélen, majd csúsztassa fel a nyíl irányába, az ábrán látható módon. A fedél lecsúsztatható.

2. Távolítsa el az esetleg benne lévő elemeket (ha szükséges), majd ügyelve az elemtartó belsejében feltüntetett polaritásra, helyezzen be két AAA elemet az elemkamrába. Pozitív (+) a pozitív, illetve negatív (-) a negatív irányba.

3. Helyezze vissza a fedelet annak az alapzahoz történő illesztésével, majd csúsztassa vissza a helyére. Ne csúsztassa tovább, ha a helyére kattant.

• Kerülje a túl meleg vagy párás környezetet.

• Az elem tönkremehet, ha azt nem megfelelően cseréli ki.

• Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja.

• A lemerült elemet az elem gyártójának utasításai alapján selejtezze le.

• Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes.

• Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki

az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges kártól.

• A NEM MEGFELELŐ AKKUMULÁTOR HASZNÁLATA ROBBANÁSVESZÉLYES.

• AZ ÚTMUTATÁSOKNAK MEGFELELŐEN SZABADULJON MEG A HASZNÁLT

AKKUMULÁTORTÓL.

Bevezetés16

Page 17

A kivetítő elhelyezése

A hely kiválasztása

A kivetítő számára négy lehetséges felállítási hely jöhet szóba:

1. Első asztal

Ezt az elhelyezést akkor válassza, ha a kivetítőt a vetítővászonnal szemben lévő asztalon helyezi el. Ez a kivetítő leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít.

2. Hátsó asztal

Ezt az elhelyezést akkor válassza, ha a kivetítőt a vetítővászon mögött lévő asztalon helyezi el.

Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges.

*Állítsa be a Hátsó asztal opciót a

RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a kivetítő

bekapcsolása után.

3. Első plafon

Ezt az elhelyezést akkor válassza, ha a kivetítőt a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászonnal szemben.

A kivetítő mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ kivetítő mennyezeti szerelőkészletet.

*Állítsa be a Első plafon opciót a

RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a kivetítő

bekapcsolása után.

A felállítási hely kiválasztása függ a helyiség alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és helyzetét, a megfelelő hálózati aljzat helyét, valamint a kivetítő és a többi berendezés elhelyezkedését és a közöttük lévő távolságot.

A kivetítő elhelyezése 17

4. Hátsó plafon

Ezt az elhelyezést akkor válassza, ha a kivetítőt a mennyezetről fejjel lefelé fordítva függeszti fel a vetít mögött.

Ehhez a felállításhoz speciális hátulról vetíthető ernyőre és a BenQ mennyezeti szerelőkészletre is szükség van.

*Állítsa be a Hátsó plafon opciót a

RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a kivetítő

bekapcsolása után.

őv

ászon

Page 18

A vetített kép beállítása kívánság szerinti

Vetítési távolság

A lencse középpontja

Képernyő

„A” függőleges eltolás

Legnagyobb nagyítás Legkisebb nagyítás

méretre

A vetített kép méretét befolyásolja a kivetítő objektívének távolsága a vetítővászontól, a zoom beállítás (amennyiben elérhető) és a videó formátum.

Vetítési méretek

A megfelelő pozíció kiszámítása előtt a kivetítő objektívközéptől mért méreteit lásd:

„Méretek” a(z) 71. oldalon.

SU765

Vetítővászon mérete A vászontól mért távolság [mm]

Átló SzélességMagasságMin.

hüvelyk mm mm mm

30 762 646 404 898 1124 1351 40 40 1016 862 538 1198 1499 1801 54 50 1270 1077 673 1497 1874 2251 67 60 1524 1292 808 1796 2249 2701 81

80 2032 1723 1077 2395 2998 3601 108 100 2540 2154 1346 2994 3748 4502 135 120 3048 2585 1615 3593 4497 5402 162 150 3810 3231 2019 4491 5622 6753 202 200 5080 4308 2692 5988 7496 9003 269 250 6350 5385 3365 7485 9370 11254 337 300 7620 6462 4039 8982 11243 13505 404

Átlag Max.

távolság

Eltolás

[mm]

A [mm]

széles

módban

A kivetítő elhelyezése18

Page 19

SX765

Vetítővászon mérete A vászontól mért távolság [mm]

Átló SzélességMagasságMin.

távolság

Átlag Max.

távolság

hüvelyk mm mm mm

30 762 610 457 878 1097 1317 23 40 1016 813 610 1170 1463 1756 30 50 1270 1016 762 1463 1829 2195 38 60 1524 1219 914 1756 2195 2633 46

80 2032 1626 1219 2341 2926 3511 61 100 2540 2032 1524 2926 3658 4389 76 120 3048 2438 1829 3511 4389 5267 91 150 3810 3048 2286 4389 5486 6584 114 200 5080 4064 3048 5852 7315 8778 152 250 6350 5080 3810 7315 9144 10973 191 300 7620 6096 4572 8778 10973 13167 229

A számokra az optikai tényezők változásait tükröző 5%-os tűréshatár érvényes. Ha a kivetítőt végleges helyre kívánja felszerelni, akkor a végleges beszerelés előtt ellenőrizze le a kivetítő vetítési távolságát a leendő helyén, a kivetítő optikai jellemzőinek figyelembe vételével. Így állapíthatja meg a felszerelés pontos helyét.

A vetítési minőség optimalizálása érdekében azt javasoljuk, hogy a nem szürke területre vetítsen.

Eltolás

[mm]

A [mm]

széles

módban

A kivetítő elhelyezése 19

Page 20

Csatlakoztatás

1 2

Notebook vagy asztali számítógép

A/V eszköz

Hangszórók

Monitor

(VGA) (DVI)vagy

Jelforrás csatlakoztatásakor ügyeljen a következőkre:

1. A csatlakoztatás előtt kapcsoljon ki minden készüléket.

2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja.

3. Ügyeljen a kábelek biztos csatlakoztatására.

Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a kivetítő csomagjában (lásd: „Csomag tartalma” a(z) 8. oldalon). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők.

1. VGA-kábel

2. VGA-DVI-A kábel

3. USB-kábel

4. Audió kábel

5. HDMI-kábel

Sok notebook esetében a külső videó csatlakozó nem kapcsolódik be, amikor a kivetítőhöz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a notebookon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a notebook dokumentációját a kérdéses billentyűkombináció megtalálásában.

6. Videokábel

7. Audió B/J kábel

8. 3D Sync-kábel

9. Type-A port 1,5 A tápfeszültség

Csatlakoztatás20

Page 21

Videó forráseszközök csatlakoztatása

A kivetítő és a videoforrás összekötésére a csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget szolgáltatnak. A választott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a kivetítőn, mind a videoforráson, a következők szerint:

Terminál név Csatlakozó megjelenése Képminőség

HDMI Legjobb

Komponens videó Jobb

Videó Normál

Audió eszközök csatlakoztatása

A kivetítő egy darab beépített mono hnagszóróval rendelkezik, amit arra terveztek, hogy alapvető hangfunkciókat lásson el kizárólag üzleti célú adatprezentációk esetén. Nem a házi-mozi célú alkalmazásoknál elvárt sztereó hangvisszadásra tervezték, illetve szánják. Bármilyen sztereó hangbemenet (ha van ilyen), mono audió kimenetre lesz lekeverve a kivetítő hangszóróján keresztül.

A beépített hangszóró kikapcsolódik, amikor eszközt csatlakoztatnak a AUDIO

OUT csatlakozóhoz.

• A kivetítő akkor is csak kevert mono hangot tud lejátszani, ha sztereó hangbemenetet csatlakoztattak. Bővebben lásd: „Audió eszközök csatlakoztatása” a(z) 21. oldalon.

• Ha a kiválasztott videó képjel nem látható a vásznon, miután bekapcsolják a kivetítőt annak ellenére, hogy a helyes videó jelforrást választották ki, győződjön meg arról, hogy a videó forráseszköz be van kapcsolva és megfelelően működik. Ellenőrizze a jelkábelek helyes csatlakoztatását is.

Csatlakoztatás 21

Page 22

Hanglejátszás a kivetítőn keresztül

A kivetítő hangszóróját felhasználhatja prezentáció során, illetve külön aktív hangszórókat is csatlakoztathat a kivetítő AUDIO OUT aljzatához.

Ha külön hangrendszerrel rendelkezik, minden bizonnyal össze akarja majd kötni a videó jelforrás hangkimenetét azzal a hangrendszerrel, ahelyett hogy a mono hangú kivetítővel kötné össze.

Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti.

Az alábbi táblázat a különféle eszközök csatlakoztatási módját és a hang forrását szemlélteti.

Eszköz PC Komponens/Videó HDMI-1/

HDMI -2

Audióbemeneti port AUDIO IN

(mini jack)

A kivetítőn a

hanglejátszás innen

történik...

Audió kimeneti port AUDIO OUT AUDIO OUT AUDIO OUT

A kiválasztott bemeneti jeltől függ, hogy mely hang lejátszása történik a kivetítő

hangszóróján, illetve mely hang hallatszik a kivetítőn, ha az AUDIO OUT aljzatot

csatlakoztatják. Ha PC jelet választ, a kivetítő az AUDIO IN mini jack aljzatról érkező

hangot jatssza le. Ha a VIDEO jel van kiválasztva, a kivetítő az AUDIO(L/R) aljzatról

AUDIO IN (mini jack)

érkező hangot játssza le.

AUDIO (L/R) HDMI

Intelligens eszközök csatlakoztatása

A kivetítő képes közvetlenül tartalmat kivetíteni személyes eszközökről (pl. telefonról, táblagépről, NB-ről) egy külön megvásárolható vezeték nélküli BenQ megoldáson keresztül (pl. QCast Mirror-kulcs vagy InstaShow™).

Ha érdekli ez a lehetőség, vegye fel a kapcsolatot a helyi forgalmazóval.

Csatlakoztatás22

Page 23

Működés

A kivetítő indítása

1. A hálózati kábelt dugja a kivetítőbe és a fali

aljzatba. Kapcsolja fel a fali aljzat kapcsolóját (ha van ilyen). Ellenőrizze, hogy a Működésjelző lámpa a kivetítőn narancssárgán világít-e a bekapcsolás után.

Az olyan potenciális veszélyek, mint az elektromos áramütés és a tűz elkerülése érdekében, kizárólag eredeti kiegészítőket (pl. tápkábelt) használjon az eszközzel.

2. Nyomja meg a POWER gombot a kivetítőn vagy a távirányítón a

kivetítő bekapcsolásához. Egy induló hangjelzés lesz hallható. A Működésjelző lámpa zölden villog és zöld marad addig, amíg a kivetítő be van kapcsolva. Az indulási folyamat mintegy 30 másodpercig tart. A folyamat későbbi fázisában kivetíti az indulási logót.

(Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel.

A csengőhang kikapcsolását illetően lásd: „A Be-/kikapcsolási hang kikapcsolása”

a(z) 41. oldalon.

Ha a kivetítő a korábbi működés miatt még forró, akkor a lámpa bekapcsolása előtt még körülbelül 90 másodpercig működteti a hűtőventilátort.

3. Az OSD menü használata előtt

beállíthatja annak nyelvét.

4. Ha jelszót kell megadni, a nyíl billentyűk

megnyomásával adjon meg egy hatjegyű jelszót. Bővebben lásd: „A

jelszavas védelem használata” a(z) 28. oldalon.

5. Kapcsolja be az összes csatlakoztatott

készüléket.

6. A kivetítő ekkor bemeneti jelet keres. A keresés közben az aktuális bejövő

jelet mindig a bal felső sarokban mutatja. Ha a kivetítő nem érzékel értékelhető jelet, akkor a „Nincs jel” üzenet látszik egészen addig, amíg nem talál bemeneti jelet.

A kívánt bemeneti jelet ki is választhatja a SOURCE megnyomásával a kivetítőn vagy a távirányítón. Bővebben lásd: „Bemeneti jel váltása” a(z) 31.

oldalon.

Ha a bejövő jel frekvenciája/felbontása túllépi a projektor működési tartományát, akkor az 'Tartományon kívül' üzenet látszik az üres képernyőn. Válasszon a kivetítő felbontásával kompatibilis bejövő jelet, vagy állítsa a bejövő jelet alacsonyabb értékre. Bővebben lásd:

„Időzítés táblázat” a(z) 72. oldalon.

A lámpa élettartamának meghosszabbítása érdekében a kivetítő bekapcsolása után legalább 5 percig várjon, mielőtt kikapcsolná azt.

Működés 23

Page 24

A vetített kép beállítása

PUSH

A vetítési szög állítása

A kivetítő 1 gyors kioldós lábbal és 1 hátsó állító lábbal van felszerelve. Segítségükkel a kép magasságát és a vetítési szöget lehet módosítani. A kivetítő beállításához:

1. Nyomja meg a gyorskioldó kapcsolót és

emelje meg a projektor elejét. Ha a képet oda irányította ahova szeretné, akkor engedje el a gyorskioldó gombot és rögzítse a lábat az adott helyzetben.

2. A hátsó állító láb csavarásával

finomhangolja be a horizontális szöget.

A láb visszahúzásához. Csavarja vissza az elülső és hátsó állító lábat a kicsavarással ellentétes irányba.

Ha a kivetítő nem egyenes alapra van állítva, vagy a vetítővászon és a kivetítő nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek korrekcióját lásd: „2D trapéztorzítás korrekciója” a(z) 25. oldalon.

• Ne nézzen az objektívbe, ha a lámpa világít. A lámpa erős fénye károsíthatja a szemét.

• Legyen óvatos az állító gomb megnyomásakor, mert az közel van a szellőző nyíláshoz, ahonnan forró levegő áramlik ki.

A kép automatikus korrekciója

Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a kivetítőn vagy a távvezérlőn az AUTO gombot. A beépített intelligens automatikus korrigálás funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el.

A jelenlegi jelforrás adatai három másodpercre megjelennek a képernyő bal felső sarkában.

• A kép üres lesz az AUTO működése alatt.

• Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el.

A képméret és élesség finombeállítása

1. A ZOOM gyűrű használatával állítson a kivetített kép méretén.

Működés24

2. A élességállító gyűrű forgatásával tegye élessé a képet.

Page 25

2D trapéztorzítás korrekciója

A 2D Trapézkorrekció funkció szélesebb telepítési tartományt tesz lehetővé a kivetítő számára a hagyományos kivetítőkkel ellentétben, amelyek korlátozottan helyezhetők el a vászon előtt.

Ennek korrekciója a manuális javítást igényli a következő lépések valamelyikének segítségével.

• A kivetítő vagy távvezérlő használata

A 2D Trapézkorrekció oldal megjelenítése a kivetítőn vagy a távvezérlőn található / gomb

megnyomásával történik. Nyomja meg a ▲/▼ gombot a függőleges értékek -30 és 30 közötti beállításához. A ◄/► gombokkal beállíthatja a vízszintes értékeket -30 és 30 közé.

• Az OSD menü használata

1. Nyomja meg a MENU/EXIT gombot, majd a

◄/► megnyomásával lépkedjen úgy, hogy a

Megjelenítés menü legyen kiemelve.

2. A ▼ gomb megnyomásával emelje ki a 2D Trapéz elemet, majd nyomja meg a MODE/ ENTER gombot. Megjelenik a 2D Trapéz

oldal.

3. Nyomja meg a ▲, ▼, ◄, ► gombot a trapéztorzítás értékeinek módosításához.

•A QUICK INSTALL gomb használata

1. Nyomja meg a QUICK INSTALL gombot a távvezérlőn.

2. A ▼ gomb megnyomásával emelje ki a 2D

Trapéz elemet, majd nyomja meg a MODE/ ENTER gombot. Megjelenik a 2D Trapéz

oldal.

3. Nyomja meg a ▲, ▼, ◄, ► gombot a trapéztorzítás értékeinek módosításához.

Működés 25

Page 26

Sarok illesztése korrekciója

Kézzel állítsa be a kép sarkait a vízszintes és függőleges értékek módosításával.

• Az OSD menü használatával

1. Nyomja meg a MENU/EXIT gombot, majd a ◄/► megnyomásával lépkedjen úgy, hogy a

Megjelenítés menü legyen kiemelve.

2. A ▼ gomb segítségével emelje ki a Corner Fit (Sarok illesztése) elemet, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Corner Fit (Sarok illesztése) oldal.

3. Nyomja meg a ▲, ▼, ◄, ► gombot valamelyik sarok kiválasztásához, majd nyomja meg a MODE/ENTER gombot.

4. Nyomja meg a ▲/▼ gombot a függőleges értékek beállításához 0 és 60 között.

5. Nyomja meg a ◄/► gombot a függőleges értékek beállításához 0 és 60 között.

Működés26

Page 27

A menük használata

Aktuális bemeneti jel

Főmenü ikon

Főmenü

Almenü

Kiemelés

A MENU/EXIT gomb megnyomásával az előző oldalra ugorhat vagy kiléphet.

Állapot

A kivetítő a különböző beállítások elvégzéséhez rendelkezik képernyőmenüvel (OSD).

Az OSD menü szerkezete az alábbi.

Az OSD menü használata előtt beállíthatja annak nyelvét.

1. Nyomja meg a MODE/ENTER gombot a

kivetítőn vagy a távvezérlőn az OSD menü megjelenítéséhez.

3. A ▼ megnyomásával emelje ki

a Nyelv elemet, majd a ◄/► gombokkal válassza ki a használni kívánt nyelvet.

2. Használja a ◄/► gombot a

Rendszerbeállítás: Alapszintű menü kiemelésére.

4. A kilépés és a beállítások mentése a kivetítőn vagy a távvezérlőn található MODE/ ENTER gomb megnyomásával történik.

*Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt.

Működés 27

Page 28

A kivetítő rögzítése

A biztonsági kébelrögzítő használata

A kivetítőt biztonságos helyre kell telepíteni a lopás megakadályozása érdekében. Más megoldásként vásároljon egy zárat, pl. Kensington zárat a kivetítő rögzítéséhez. A Kensington zár nyílása a kivetítő bal oldalán található. Bővebben lásd:

„Kensington lopás elleni zár nyílása” a(z) 9. oldalon

A Kensington biztonsági kábelzár általában kulcs(ok) és a zár kombinációjából áll. Lásd a zár dokumentációját a használat módját illetően.

A jelszavas védelem használata

Biztonsági okból és az illetéktelen használat megakadályozására a kivetítő jelszavas védelmi lehetőséggel rendelkezik. A jelszót a képernyőmenün (OSD) keresztül lehet beállítani.

FIGYELMEZTETÉS: Kellemetlensége adódik, ha aktiválja a bekapcsolás elleni zárfunkciót és elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz.

Jelszó beállítása

Miután a jelszót beállította, a kivetítőt nem lehet használni, kivéve ha a kivetítő minden egyes indításakor megadja a helyes jelszót.

1. Hívja elő az OSD menüt, és lépjen a Rendszerbeállítás: Speciális > Biztonsági beállítások menübe. Nyomja meg a MODE/ENTER gombot.

Megjelenik a Biztonsági beállítások oldal.

2. Emelje ki a Biztonsági beállítások megváltoztatása elemet és nyomja meg a MODE/ENTER gombot.

3. Ahogy jobbra látható, a négy nyíl billentyű (▲, ▼, ◄, ►) rendre négy számjegyet képvisel (1, 2, 3, 4). A beállítandó jelszónak megfelelően nyomja meg a nyílgombokat a jelszó hat számjegyének megadásához.

4. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítása után az OSD menü a Biztonsági beállítások oldalra tér vissza.

5. A Bekapcsolási lezárás funkció aktiválásához nyomja meg a ▲/▼ gombot a Bekapcsolási lezárás elem kiemeléséhez, majd nyomja meg a ◄/► gombot az Be elem kiválasztásához.

A beírt számjegyek a képen csillagként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené.

Jelszó: __ __ __ __ __ __ A kézikönyvet tartsa biztonságos helyen.

6. A MENU/EXIT megnyomásával léphet ki az OSD menüből.

Működés28

Page 29

Ha elfelejti a jelszót

Hibás jelszó

Próbálkozzon újra.

Írja le az emlékeztető kódot, és vegye fel a kapcsol atot a BenQ Ügyfélszolgálatáv al.

Emlékeztető kód:

12345678

JELSZÓ VISSZAÁLLÍTÁSA

VisszaMENU

Ha a jelszavas védelmet aktiválta, akkor a kivetítő minden bekapcsoláskor kérni fogja a hatjegyű jelszót. Ha rossz jelszót ad meg, akkor a jobbra látható jelszó hibaüzenet jelenik meg három másodpercre, majd ezt az „ADJA MEG A JELSZÓT” üzenet követi. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd:

„Az elfelejtett jelszó esetére szóló eljárás megjelenítése” a(z) 29. oldalon.

Ha egymást követően 5-ször nem sikerül a helyes jelszót megadnia, a kivetítő rövid időn belül automatikusan kikapcsolódik.

Az elfelejtett jelszó esetére szóló eljárás megjelenítése

1. Nyomja meg és tartsa lenyomva az AUTO gombot a kivetítőn vagy távvezérlőn 3 másodpercig. A kivetítő egy kódolt számot fog megjeleníti a képernyőn.

2. Írja le ezt a számot, és kapcsolja ki a kivetítőt.

3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a kivetítő jogos használója.

Működés 29

Page 30

A jelszó megváltoztatása

Jelszó módosítva

1. Hívja elő az OSD menüt, és lépjen a Rendszerbeállítás: Speciális > Biztonsági beállítások > Jelszóváltoztatás menüponthoz.

2. Nyomja meg a MODE/ENTER gombot. Megjelenik az „ADJA MEG A JELENLEGI JELSZÓT” üzenet.

3. Írja be a régi jelszót.

• Ha a jelszó helyes, akkor megjelenik az „ADJA MEG AZ ÚJ JELSZÓT”

üzenet.

• Ha rossz jelszót adott meg, akkor a Jelszó hiba üzenet jelenik meg három

másodpercre, majd az „ADJA MEG A JELENLEGI JELSZÓT” üzenet megjelenésével újra próbálkozhat. Lehetősége van a MENU/EXIT megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával.

4. Írja be az új jelszót.

Jelszó: __ __ __ __ __ __ A kézikönyvet tartsa biztonságos helyen.

5. A jelszó ismételt beírásával erősítse meg az új jelszót.

6. A kivetítő új jelszavának megadása sikeresen megtörtént. A kivetítő következő indításakor már az új jelszót kell megadnia.

7. A MENU/EXIT megnyomásával léphet ki az OSD menüből.

A jelszavas védelem kikapcsolása

A jelszavas védelem kikapcsolásához lépjen a Rendszerbeállítás: Speciális > Biztonsági beállítások > Change Security Settings (Biztonsági beállítások

módosítása) menübe az OSD menürendszer előhívása után. Nyomja meg a MODE/ENTER gombot. Megjelenik az "INPUT PASSWORD" (Adja meg a jelszót) üzenet. Írja be a jelenlegi jelszót.

i. Ha a jelszó megfelel, az OSD menü a Biztonsági beállítások oldalra tér

vissza. A ▼ megnyomásával emelje ki a Power On Lock (Bekapcsolási zár) elemet, majd a ◄/► gombokkal válassza az Off (Ki) lehetőséget. A kivetítő a következő indításkor nem fogja kérni a jelszót.

ii. Ha rossz jelszót adott meg, akkor a hibás jelszó üzenet jelenik meg három

másodpercre, majd az 'ADJA MEG A JELSZÓT' üzenet megjelenésekor újra próbálkozhat. Lehetősége van a MENU/EXIT megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával.

Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őrizni arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet.

Működés30

Page 31

Bemeneti jel váltása

A kivetítő egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy képet tud megjeleníteni.

A Gyors, auto. keresés funkciónak a Forrás menüben Be állapotban kell lennie (a kivetítőnél ez az alapbeállítás), hogy a kivetítő automatikusan keresse meg a jeleket.

A bemeneti jelek között manuálisan is körbelépegethet.

1. Nyomja meg a SOURCE gombot a kivetítőn, vagy nyomja meg közvetlenül a bemeneti jelforrásnak megfelelő gombot a távvezérlőn. Megjelenik a jelforrás kiválasztó sáv.

2. A ▲/▼ gombokkal válassza ki a megfelelő jelet, majd nyomja meg a MODE/ ENTER gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képen. Ha a kivetítőhöz több készülék csatlakozik, akkor az 1-

2. lépés megismétlésével keresse meg a többi jelet is.

• Ahogy a különböző bemeneti jelek között vált, a vetített kép fényerőszintje ennek

megfelelően változik. A többnyire állóképekkel dolgozó számítógépes (grafikus) adatbemutatók általában erősebb fényűek, mint az inkább mozgóképet használó videó (filmek).

• A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki. Más felbontású

jelek esetén a kivetítő átméretezést hajt végre az képoldalarány beállítástól függően, aminek eredményeképpen előállhat némi képtorzulás vagy romolhat a kép élessége. Bővebben lásd: „A képoldalarány kiválasztása” a(z) 32. oldalon.

Színtér módosítása

Ritkán előfordulhat, hogy amikor a kivetítőt egy DVD-lejátszóhoz csatlakoztatja a kivetítő HDMI bemeneti csatlakozóján keresztül, a vetített kép színei helytelenül jelennek meg. Ilyen esetben módosítsa a színteret.

Ehhez a következőket kell tennie:

1. Nyomja meg a MENU/EXIT gombot, majd a ◄/► megnyomásával lépkedjen úgy, hogy a SOURCE menü legyen kiemelve.

2. A ▼ megnyomásával emelje ki a Színtér konverziója elemet, és a ◄/► gombokkal válassza a kívánt beállítást.

Ez a funkció csak akkor érhető el, ha a HDMI bemeneti aljzat használatban van.

Működés 31

Page 32

A képoldalarány kiválasztása

A képméretarány a képszélesség és a képmagasság hányadosa. Az analóg TV-nél és számítógépeknél ez leggyakrabban 4:3, a digitális televíziók és DVD-k pedig leginkább a 16:9 arányt használják. A 16:6 képoldalarány a megjelenítési terület felső széléhez van igazítva (az SU765 típust figyelembe véve).

A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a kivetítő is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet egy másik képoldalarányra, mint amilyen a bemenő képjel volt.

A vetített kép oldalarányának módosítása (a bemeneti oldalaránytól függetlenül):

• A távvezérlő használatával

1. Nyomja meg az Aspect (Méretarány) gombot az aktuális beállítás megjelenítéséhez.

2. Az Aspect (Méretarány) gomb többszöri megnyomásával válasszon a videojelnek és a megjelenítési igényeknek megfelelő képoldalarányt.

• Az OSD menü használatával

1. Nyomja meg a MENU/EXIT gombot, majd a ◄/► megnyomásával lépkedjen úgy, hogy a Megjelenítés menü legyen kiemelve.

2. A

▼ gomb megnyomásával emelje ki az Képarány elemet.

3. A ◄/► gomb megnyomásával válasszon a videojelnek és a megjelenítési igényeknek megfelelő képoldalarányt.

Működés32

Page 33

A képoldalarány

15:9 kép

4:3 kép

16:9 kép

4:3 kép

16:9 kép

16:10 kép

Az alábbi képeken a fekete részek a nem használt, a fehér részek pedig a használt területeket jelzik. Az OSD menü megjeleníthető ezeken a használaton kívüli fekete területeken is.

1. Auto.: A képet arányosan

átméretezi úgy, hogy vízszintes szélességében illeszkedjen a projektor saját felbontásához. Használata olyan bejövő képek esetén célszerű, amelyek sem nem 4:3, sem nem 16:9 oldalarányúak, hiszen a kép saját oldalarányának módosítása nélkül a lehető legnagyobb mértékben használja ki a vetítőernyőt.

2. Valós: A kép az eredeti

felbontásában lesz kivetítve és újra lesz méretezve, hogy a megjelenítési terület méretéhez alkalmazkodjon. Alacsony felbontású bemeneti jelekhez alkalmas, a vetített kép kisebb méretben jelenik meg, mint a teljes méretre alakításkor. Ha szükséges, a képméretet növelni lehet a zoom beállítás módosításával, vagy a kivetítő közelítésével a vetítővászon felé. Az ilyen állítások után szükséges lehet a fókusz utánállítása is.

3. 4:3: A képet úgy méretezi, hogy

a vetítővászon közepén 4:3 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a 4:3 arányú képekhez, mint a számítógép monitorok, normál televízió és 4:3 oldalarányú DVD filmek képeihez, mivel a megjelenítés az oldalarányt nem módosítja.

16:9

: A képet úgy méretezi, hogy a vetítővászon közepén 16:9 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a már eleve 16:9 oldalaránnyal rendelkező képekhez, mint a nagy felbontású (HD) televízió, mivel a megjelenítés az oldalarány módosítása nélkül történik.

16:10

: A képet úgy méretezi, hogy a vetítővászon közepén 16:10 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a már eleve 16:10 oldalaránnyal rendelkező képekhez, mivel a megjelenítés az oldalarány módosítása nélkül történik.

6. 16:6 (a táblázatcsak az SU765

típus esetében érhető el): A

képet úgy méretezi, hogy a vetítővászon tetején jelenjen meg, amennyiben a készülék fel van függesztve, illetve a vetítővászon alján, ha a készülék asztalon van elhelyezve.

Projector

Projector Ceiling

16:6

Működés 33

Projector Table Top

16:6

Projector

Page 34

Az optimális kép elérése

Falszín használata

Abban az esetben, ha színes felületre, például nem fehérre festett falra vetít, a Fal színe funkcióval korrigálni lehet a vetített kép színeit, hogy az eredeti és a vetített

kép színei között lehetőség szerint ne legyen eltérés. A funkció használatához lépjen a Megjelenítés > Fal színe menübe és a ◄/►

gombok megnyomásával válassza ki a vetítési felület színéhez legközelebbi álló színt. Számos előre beállított szín közül lehet választani: Világos sárga,

Rózsaszín, Világos zöld, Kék, és Falitábla.

A képmód kiválasztása

A kivetítő számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemenő jel képtípusának megfelelően választhat.

Az igényeinek megfelelő működési mód kiválasztása a következő lépések szerint történik.

• Nyomja meg ismételten a kivetítőn a MODE/ENTER gombot, amíg a használni

kívánt módhoz ér.

• Lépjen a Kép > Kép mód menübe és a ◄/► gombokkal válassza ki a

használni kívánt módot.

1. Fényes mód: Maximális fényerejű vetített kép. A mód használata olyan

környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a kivetítőt jól megvilágított szobában használja.

2. Bemutató mód: Prezentációkhoz ajánlott. A mód kiemeli a fényességet, hogy

megfeleljen a PC vagy laptop színeknek.

3. sRGB mód: Maximális tisztaságú RGB színekkel a fényerő beállítástól

függetlenül élethű képet ad. Ez a leginkább alkalmas sRGB kompatibilis, megfelelően kalibrált kamerával felvett fényképek megtekintésére, valamint PC grafika és rajzoló alkalmazások, például AutoCAD megtekintésére.

4. Élénk mód: Ez a mód színes videók és képek megjelenítéséhez ideális, és

kiegyenlített színtelítettséget, illetve nagy fényerőt tesz lehetővé.

5. 3D mód: 3D képekhez és 3D videoklipekhez megfelelő üzemmód.

6. Infografika: Szöveget és ábrákat egyaránt tartalmazó prezentációkhoz

ideális a nagy fényerő és a jobb színátmenet miatt, mivel tisztábban kivehető részleteket eredményez.

7. Felhasználó mód: Előhívja a jelenleg elérhető képmódok alapján kialakított

beállításokat. Bővebben lásd: „A Felhasználó mód beállítása” a(z) 35.

oldalon.

Működés34

Page 35

A Felhasználó mód beállítása

Egy felhasználó által megadható mód létezik, ha a rendelkezésre álló képmódok nem felelnek meg valamely célra. A beállítások testreszabásához felhasználhatja kiindulópontnak a képmódokat (a Felhasználó kivételével).

1. Nyomja meg a MENU/EXIT gombot az OSD menü megnyitásához.

2. Lépjen a Kép > Kép mód menübe.

3. Nyomja meg a ◄/► gombot a Felhasználó lehetőség kiválasztásához.

4. A ▼ gomb megnyomásával emelje ki az Referencia mód elemet.

Ez a funkció csak akkor érhető el, ha a Felhasználó mód van kiválasztva a Kép mód almenüben.

5. A ◄/► megnyomásával válassza ki az igényeihez legközelebb álló

képmódot.

6. A változtatni kívánt almenü-elemet válassza ki a ▼ gomb megnyomásával,

majd a ◄/► gomb segítségével állítsa be az értéket. Bővebben lásd "A

képminőség finombeállítása felhasználó által megadott módban" .

A képminőség finombeállítása felhasználó által megadott módban

Az érzékelt jeltípustól és a választott kép üzemmódtól függően előfordulhat, hogy az alábbi funkciók némelyike nem áll rendelkezésre. Igényei szerint állíthatja e funkciókat, ha kiemeli őket, majd megnyomja a ◄/► gombot a kivetítőn vagy a távvezérlőn.

Beállítás Fényerő

Minél magasabb az érték, annál nagyobb a kép fényereje. Minél kisebb az érték, a kép fényereje annál kisebb. Ezt úgy állítsa be, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek.

Beállítás Kontraszt

Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezt a kiválasztott bemenethez és a környezethez megfelelő Fényerő beállítása után használja, a fehér csúcsértékének beállításához.

Beállítás Szín

Minél alacsonyabb az érték, annál kevésbé telítettek a színek. Ezt a kiválasztott bemenethez és a környezethez megfelelő beállítása után használja, a fehér csúcsértékének beállításához.

Beállítás Árnyalat

Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép.

Beállítás Élesség

Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál kevésbé éles a kép.

Beállítás Brilliant Color

Ez a funkció egy új szín-feldolgozó algoritmusra és rendszerszintű fejlesztésekre épül, és nagyobb fényerő mellett teszi lehetővé a kép hűebb, élénkebb színeit.

Működés 35

Page 36

Több mint 50% fényerő-növekedést lehet vele elérni a középtónusú képeknél, amelyek gyakoriak a videó és természetes tájképek esetén, így a kivetítő realisztikus, valósághű színeket produkál. Ha ilyen minőségű képet szeretne, válassza a Be elemet. Ha nincs rá szüksége, válassza a Ki elemet.

A Ki választása esetén a Színhőmérséklet funkció nem áll rendelkezésre.

Kiválasztás: Színhőmérséklet

Az elérhető színhőmérséklet* opciók a kiválasztott jeltípustól függenek.

1. Hidegebb: A képek kékes fehérnek látszanak.

2. Normál: Megőrzi a fehér normál színét.

3. Meleg: A képek vöröses fehérnek látszanak.

*A színhőmérsékletről:

Sok különböző árnyalat létezik, amelyek bizonyos célokra "fehérnek" számítanak. A „színhőmérséklet” az egyik leggyakoribb módja a fehér szín ábrázolásának. Az alacsony szín hőmérsékletű fehér szín vöröses fehérnek tűnik. A magas hőmérsékletű fehér szín több kéket tartalmazónak tűnik.

Válassza ki a kívánt színhőmérsékletet

A kívánt színhőmérséklet beállításához:

1. Emelje ki a Color Temperature (Színhőmérséklet) elemet és válassza a Warm (Meleg), Normal (Normál) vagy Cool (Hideg) elemet a kivetítőn vagy a távvezérlőn lévő ◄/► gombok megnyomásával.

2. Nyomja meg a ▼ gombot a Színhőmérséklet finombeállítása elem kiemeléséhez, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Színhőm. Finombeállítása menü.

3. Nyomja meg a ▲/▼ gombot a módosítani kívánt lehetőség kiemeléséhez, majd állítsa be az értékeit a ◄/► gomb megnyomásával.

• R nyereség/G nyereség/B nyereség: A vörös, zöld és kék

kontrasztértékét állítja be.

• R eltérés/G eltérés/B eltérés: A vörös, zöld és kék fényerejét állítja be.

4. A kilépés és a beállítások mentése a MENU/EXIT megnyomásával történhet.

3D színkezelés

A legtöbb esetben a színkezelésre nem lesz szükség, ilyen a tanterem, tárgyaló vagy társalgó, amikor a világítás fennmarad, vagy ahol az épület ablakai a napfényt beengedik a szobába.

A színkezelést megfontolni csak olyan állandó helyre felállítás esetén kell, ahol a világítás szintje szabályozható, például tanácsterem, előadóterem, színházterem. A színkezelés finom színbeállítási lehetőséggel pontosabb színvisszaadást tesz lehetővé, ha szükség van rá.

A helyes színkezelés csak szabályozható és reprodukálható látási viszonyok között érhető el. Szüksége lesz színmérő (színes fénymérő) használatára, és alkalmas forráskép készletre a színvisszaadás mérésére. Ezeket az eszközöket a kivetítő csomagja nem tartalmazza, azonban a kivetítő értékesítője útbaigazítást adhat, sőt tapasztalt telepítő szakembert is javasolhat.

A Színkezelés hat beállítandó színt (RGBCMY) ad. Az egyes színek kiválasztásakor tetszés szerint beállíthatja azokra az értéktartományt, a telítettséget.

Ha vásárolt tesztlemezt, az tartalmaz többféle színteszt mintát, ami felhasználható színek tesztelésére monitoron, televízión, kivetítőn stb. A lemezről bármelyik képet

Működés36

Page 37

kivetítheti a vetítővászonra, majd beléphet a 3D színkezelés menübe, és

VÖRÖS

ZÖLD

KÉK

Bíborvörös

Cián

Sárga

elvégezheti a beállításokat. A beállításhoz:

1. Lépjen a Kép menübe és emelje ki a 3D színkezelés elemet.

2. Nyomja meg a MODE/ENTER gombot, amire megjelenik a 3D színkezelés oldal.

3. Emelje ki a Elsődleges szín elemet és a ◄/► megnyomásával válasszon színt a vörös, zöld, kék, ciánkék, bíborvörös és sárga színek közül.

4. A ▼ megnyomásával emelje ki a Színárnyalat elemet, és a ◄/► megnyomásával válassza ki hozzá a tartományt. A Színárnyalat beállítás segítségével a színegyensúlyt módosíthatja. Az érték növelése a két szomszédos színből nagyobb arányt tartalmazó színeket fog adni az óramutató járásával ellentétes irányban. Ha csökkenti az értéket, akkor az effektus az óramutató járását fogja követni. Az ábrán megtekintheti, hogy a színek hogyan viszonyulnak egymáshoz. Ha például a pirosat választja, és az értéket 0-ra állítja, akkor csak a tiszta piros lesz kiválasztva a képen. Ha növeli az értéket, akkor a sárgához közeli piros is bele lesz foglalva, ha pedig csökkenti az értéket, akkor a bíborhoz közeli piros.

5. A ▼ megnyomásával emelje ki a Telítettség elemet, és a ◄/► megnyomásával állítsa be a kívánt értékeket. A képben minden elvégzett beállítás azonnal tükröződni fog. Például, ha a Piros elemet választja, és az értékét 0-ra állítja, akkor ez csak a tiszta piros telítettségét érinti.

Telítettség az adott szín mennyiségét jelzi a videoképben. Alacsonyabb értékek kevésbé telített színeket eredményeznek; a „0" érték az adott színt teljes mértékben eltávolítja a képből. Ha a telítettség túl nagy, akkor a szín túlságosan erőteljes, nem realisztikus lesz.

6. A ▼ megnyomásával emelje ki a Erősítés elemet, és a ◄/► megnyomásával állítsa be a kívánt értékeket. Ez a kiválasztott elsődleges szín kontrasztszintjét fogja befolyásolni. A képben minden elvégzett beállítás azonnal tükröződni fog.

7. A 3 - 6. lépések megismétlésével végezze el a többi színbeállítást.

8. Győződjön meg arról, hogy elvégzett-e minden szükséges beállítást.

9. A kilépés és a beállítások mentése a MENU/EXIT megnyomásával történhet.

Az aktuális vagy az összes kép üzemmód alaphelyzetbe állítása

1. Lépjen a Kép menübe és emelje ki a Képbeállítások törlése elemet.

2. Nyomja meg a MODE/ENTER gombot, majd a ▲/▼ gombot az Jelenlegi

Működés 37

vagy Összes elem kiválasztásához.

• Jelenlegi: a gyári alapértékekre állítja vissza az aktuális kép üzemmódot.

• Összes: a gyári alapértékekre állít vissza minden beállítást a Kép

menüben lévő Felhasználói beállítás kivételével.

Page 38

Időzítő beállítása a prezentációhoz

Az óra a prezentáció során a bemutató idejét jelezve a képernyőn segíti a jobb időgazdálkodást. A funkció használatához a következő lépések szükségesek:

1. Lépjen a Rendszerbeállítás: Alapszintű > Presentation Timer (Bemutató időzítő) menübe és nyomja meg a MODE/ENTER gombot a Presentation Timer (Bemutató időzítő) oldal megjelenítéséhez.

2. Emelje ki a Timer Period (Időzítő időtartama) elemet, és válassza ki az időtartamot a ◄/► gombok megnyomásával. Az időtartam 1 és 5 perc között 1 perces lépésekben állítható, 5 és 240 perc közötti időtartamok esetén pedig 5 perces lépésközben.

Ha az óra már be van kapcsolva, akkor a számolás elölről kezdődik a Időköz törlésekor.

3. A ▼ megnyomásával lépjen a Timer Display (Időzítő megjelenítése) elemre és adja meg, hogy a képen megjelenjen-e az óra a ◄/► megnyomásával.

Kijelölt elemek Leírás

Mindig Az óra a bemutató teljes ideje alatt látható lesz a

képernyőn.

3 perc / 2 perc / 1

perc

Soha Az óra a bemutató alatt egyáltalán nem lesz látható.

4. A ▼ megnyomásával álljon a Timer Position (Időzítő helye) elemre, és a ◄/ ► megnyomásával állítsa be az időzítő helyét.

5. A ▼ megnyomásával álljon a Timer Counting Direction (Időzítő számlálásának iránya) elemre, és a ◄/► megnyomásával válassza ki a számlálás irányát.

Kijelölt elemek Leírás

Számlálás felfelé 0-ról indulva nő a beállított időig.

Számlálás lefelé A beállított értékről indulva csökken 0-ra.

6. Nyomja meg a ▼ gombot a Sound Reminder (Emlékeztető hang) elem kiemeléséhez és döntse el, kívánja-e aktiválni a hangos emlékeztetőt a ◄/► gomb megnyomásával. Ha kiemeli az On (Be) elemet, egy dupla hangjelzés lesz hallható a vissza-/előre számlálás utolsó 30 másodpercében, illetve tripla hangjelzés lesz hallható a számlálás végén.

7. A bemutató időzítő aktiválásához nyomja meg először a ▼ gombot, majd a◄/ ► gombokkal válassza ki az On (Be) elemet és nyomja meg a MODE/ENTER gombot.

8. Megjelenik a megerősítést kérő üzenet. Emelje ki a Yes (Igen) elemet, majd nyomja meg a MODE/ENTER gombot a kivetítőn vagy távvezérlőn a megerő

sítéshez. A képen a “Timer is On” (Időzítő bekapcsolva) üzenet

jelenik meg. Az idő számlálása az időzítő bekapcsoláskor indul el.

A stopper törlése a következő lépésekkel lehetséges:

1. Lépjen a Rendszerbeállítás: Alapszintű > Presentation Timer (Bemutató időzítő) menübe és emelje ki az Off (Ki) elemet. Nyomja meg a MODE/ ENTER gombot. Megjelenik a megerősítést kérő üzenet.

2. Emelje ki a Yes (Igen) elemet, majd megerősítésképpen nyomja meg a MODE/ENTER gombot. A képen a “Timer is Off” (Időzítő kikapcsolva) üzenet jelenik meg.

Az óra a bemutató utolsó 3/2/1 percében lesz a képernyőn.

Működés38

Page 39

Távoli működtetés

Csatlakoztassa a kivetítőt a PC-hez vagy notebook számítógéphez egy USBkábellel, hogy használhassa a távoli működtetés funkciót. Bővebben lásd:

„Csatlakoztatás” a(z) 20. oldalon

Prezentációs programot futtathat (a csatlakoztatott PC-n), ami reagál a lapozás fel/ le parancsokra (pl. Microsoft PowerPoint), ha megnyomja a PAGE +/PAGE - gombot a távvezérlőn.

Ha a távoli vezérlés funkció nem működik, ellenőrizze az USB-kapcsolatot és hogy a számítógépen az egérmeghajtó legfrissebb verzióját használja-e.

A távoli működtetés funkció nem működik Microsoft® Windows® 98 operációs rendszer alatt. Windows

XP vagy újabb operációs rendszerek használata ajánlott.

A kép kimerevítése

Nyomja meg a távirányítón lévő FREEZE gombot a kép kimerevítéséhez. A 'FREEZE' (Kimerevítés) szó jelenik meg a vásznon. A funkciót a távvezérlő vagy a kivetítő bármely gombjával hatástalaníthatja.

Ha távvezérlője rendelkezik a következő gombokkal, vegye figyelembe, hogy a megnyomásukkal nem oldható ki a funkció: LASER, #2, #5, PAGE +/PAGE -.

Ha a képet kimerevíti a vásznon, ettől a videó vagy egyéb eszközön a képek nem állnak meg. Ha a csatlakoztatott eszközök hangkimenettel is rendelkeznek, akkor a hangot hallani fogja akkor is, amikor a képet kimerevítette.

A kép elrejtése

Ha az előadó a hallgatóság teljes figyelmét magára akarja vonni a bemutató alatt, akkor használhatja a kivetítőn az ECO BLANK funkciót vagy a távirányítón az ECO BLANK funkciót a vetített kép elrejtésére. Ha ezt a funkciót csatlakoztatott hangbemenet mellett aktiválja, a hang hallható marad.

Lehetséges üres idő beállítása a

beállítások > Képkikapcsolási időzítő

nincs tevékenység a projektor automatikusan visszatér a képhez az időtartam letelte után. Az idő hossza 5 és 30 perc között állítható 5 perces időközönként.

Ha az előre beállított tartamok nem felelnek meg az előadásához, akkor válassza a Disable (Letiltás) elemet.

Attól függetlenül, hogy a a gombok többsége megnyomható a kivetítőn vagy a távvezérlőn a kép visszaállításához.

•A kivetítő működése közben ne takarja el az objektívet, mert az objektív elé helyezett tárgy

felmelegedve deformálódhat, vagy akár tüzet is okozhatnak.

Képkikapcsolási időzítő működésben van-e vagy sem,

Rendszerbeállítás: Alapszintű > Működési

menüben, amikor az üres képernyőn

Működés 39

Page 40

A vezérlőgombok zárolása

Ha a projektor vezérlő billentyűit zárolja, akkor megakadályozhatja a beállítások véletlen elállítását (például gyerekek által). Ha a Panel Key Lock (Billentyűzár) bekapcsolt értékre van állítva, a kivetítőn egy vezérlőbillentyű sem fog működni a

POWER kivételével.

1. Lépjen a Rendszerbeállítás: Alapszintű > Panel Key Lock (Billenyűzár) menübe, és válassza az On (Be) lehetőséget a ◄/► gomb megnyomásával a kivetítőn vagy a távvezérlőn. Megjelenik a megerősítést kérő üzenet.

2. Emelje ki a Yes (Igen) elemet, majd megerősítésképpen nyomja meg a MODE/ENTER gombot.

A billentyűzár kioldásához használja a távvezérlőt a Rendszerbeállítás: Alapszintű > Panel Key Lock (Billentyűzár) menübe történő belépéshez, majd nyomja meg a ◄/► gombot az Off (Ki) elem kiválasztásához.

• A távvezérlő gombjai a pult zárolásakor továbbra is használhatók.

• Ha kikapcsoláskor a POWER gomb megnyomása előtt a kezelőpult zárját nem oldja

fel, akkor a következő bekapcsoláskor továbbra is zárolt állapotban lesz.

Működés magas tengerszint feletti környezetben

A Hegyvidéki mód használata 1500 m – 3000 m közötti tengerszint feletti magasság és 0°C-30°C közötti hőmérséklet esetén javasolt.

A Hegyvidéki mód használata 0 m és 1500 m közötti tengerszint feletti magasságokon és 0°C és 35°C közötti hőmérsékletek esetén nem ajánlott. A projektor túlhűtése következhet be, ha ilyen körülmények között kapcsolja be ezt a módot.

A Hegyvidéki mód aktiválása:

1. Nyomja meg a MENU/EXIT gombot, majd a ◄/► megnyomásával lépkedjen úgy, hogy a Rendszerbeállítás: Speciális menü legyen kiemelve.

2. Nyomja meg a ▼ gombot a Hegyvidéki mód kiemeléséhez, majd nyomja meg a ◄/► gombot az Be elem kijelöléséhez. Jóváhagyást kérő üzenet jelenik meg.

3. A Igen kiemelése után nyomja meg a MODE/ENTER gombot.

A „Hegyvidéki mód” nagyobb decibelű működési zajszinttel jár a rendszer átfogó hűtésének és teljesítményének javításához szükséges ventilátorsebesség miatt.

Ha a kivetítőt a fentiek kivételével más szélsőséges körülmények között használja, akkor az eszköz automatikusan lekapcsolhat, amelynek célja a kivetítő túlhevülésének megakadályozása. Ilyen esetben a tünetek orvoslásának módja az, hogy magas hely üzemmódba kapcsol át. Mindazonáltal ez nem jelenti azt, hogy a kivetítő mindenféle barátságtalan vagy szélsőséges viszonyok között képes működni.

A hang beállítása

Az alábbi hangbeállítások befolyásolják a kivetítő hangszóróit. Ügyeljen a kivetítő audió bemenetének megfelelő csatlakoztatására. Lásd:

oldalon

az audió bemenet csatlakozásának módját illetően.

BEMENETI FORRÁS AUDIO IN AUDIO OUT

PC mini jack aljzat mini jack aljzat

HDMI 1, HDMI 2 HDMI mini jack aljzat

VIDEO RCA mini jack aljzat

Működés40

„Csatlakoztatás” a(z) 20.

Page 41

Hang elnémítása

A hang ideiglenes kikapcsolásához,

• A távvezérlő használatával

Nyomja meg a MUTE gombot a hang ideiglenes kikapcsolásához. Ha a hang ki van kapcsolva, a kép jobb felső sarkában látható.

A hang visszaállításához nyomja meg ismét a MUTE gombot.

• Az OSD menü használatával

1. Nyomja meg a MENU/EXIT gombot, majd a ◄/► megnyomásával lépkedjen úgy, hogy a Rendszerbeállítás: Speciális menü legyen kiemelve.

2. Nyomja meg a ▼ gombot az Audio Settings (Hangbeállítások) elem kiemeléséhez, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Hangbeállítások oldal.

3. Emelje ki a Mute (Némítás) elemet és nyomja meg a ◄/► gombot az On (Be) elem kiválasztásához.

4. A hang visszaállításához ismételje meg az 1-3. lépést, majd nyomja meg a ◄/

► gombot az Off (Ki) elem kiválasztásához.

A hangerő beállítása

A hangerő beállításához:

• A távvezérlő használatával

Nyomja meg a vagy gombot a kívánt hangerőszint kiválasztásához.

• Az OSD menü használatával

1. Ismételje meg a fenti 1-2. lépést.

2. Nyomja meg a ▼ gombot a Vol ume (Hangerő) elem kiemeléséhez, majd nyomja meg a ◄/► gombot a kívánt hangerő beállításához.

A Be-/kikapcsolási hang kikapcsolása

1. Ismételje meg a fenti 1-2. lépést.

2. Nyomja meg a ▼ gombot a Power on/off ring tone (Kikapcsolási hang) elem kiemeléséhez, majd nyomja meg a ◄/► gombot az Off (Ki) elem kijelöléséhez.

A Be-/kikapcsolási hang módosításának egyetlen módja az, ha itt az On (Be) vagy Off (Ki) lehetőséget választja. A Be-/kikapcsolási hangot nem befolyásolja a hang némítása vagy a hangerő módosítása.

A tesztminta használata

A kivetítő rácsos tesztminta megjelenítésére képes. Használható a képméret és a fókusz beállításakor, hogy a vetített kép torzulásmentes legyen.

A tesztminta megjelenítéséhez nyissa meg az OSD menüt, majd lépjen a Rendszerbeállítás: Speciális > Test Pattern (Tesztminta) elemre és nyomja meg a ◄/► gombot az On (Be) elem kiválasztásához.

Működés 41

Page 42

A gyors telepítő használata

A kivetítő gyorsgombot tartalmaz a Projector Installation (Kivetítő telepítése), Test Pattern (Tesztminta) és Keystone (Trapéztorzítás) gyors beállításához.

Nyomja meg a Quick Install (Gyors telepítés) gombot a távvezérlőn, majd nyomja meg a ▲/▼ gombot következő kiválasztásához:

•Kivetítő telepítése: Lásd:

•Ellenőrző minta: Lásd:

• Trapéztorzítás: Lásd:

„A kivetítő elhelyezése” a(z) 17. oldalon

„A tesztminta használata” a(z) 41. oldalon

„2D trapéztorzítás korrekciója” a(z) 25. oldalon

A kivetítő vezérlése vezetékes LAN környezetben

A vezetékes LAN lehetővé teszi a kivetítő számítógépről történő vezérlését böngészőprogram segítségével, amennyiben a számítógép és a kivetítő megfelelően csatlakozik ugyanahhoz a helyi hálózathoz.

A vezetékes LAN konfigurálása

Ha DHCP környezetben tartózkodik:

1. Csatlakoztassa az RJ45 kábel egyik végét a kivetítő RJ45 LAN bemeneti aljzatához, a másik végét pedig az RJ45 csatlakozóhoz.

Az RJ45 kábel csatlakoztatásakor ügyeljen arra, hogy a kábel ne tekeredjen meg és ne gubancolódjon össze, mivel ez zajos jelet és jelszakadást okozhat.

2. Nyomja meg a MENU/EXIT gombot, majd a ◄/► gombot, amíg a Rendszerbeállítás: Speciális menü kiemelve látható.

3. Nyomja meg a ▼ gombot a Hálózati beállítások kiemeléséhez, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Hálózati beállítások oldal.

4. Nyomja meg a ▼ gombot a Vezetékes LAN kiemeléséhez, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Vezetékes LAN oldal.

5. Nyomja meg a ▼ gombot a DHCP kiemeléséhez, majd a ◄/► gombokkal válassza ki a Be elemet.

6. Kérjük, várjon kb. 15-20 másodpercig, majd térjen vissza a Vezetékes LAN oldalra.

Működés42

Page 43

7. Megjelennek az IP-cím, az Alhálózati maszk, az Alapértelmezett átjáró és a DNS-kiszolgáló beállításai. Jegyezze fel az IP-cím sorban látható IP-címet.

Vegye fel a kapcsolatot az ITS rendszergazdával, ha az IP-cím nem látható.

8. Térjen vissza a Rendszerbeállítás: Speciális > Hálózati beállítások oldalra.

9. Nyomja meg a ▼ gombot az AMX eszközfelderítés kiemeléséhez, majd a

◄/► gombokkal válassza ki a Be vagy a Ki elemet. Az AMX eszközfelderítés Be állapotában a kivetítőt AMX vezérlő észlelheti.

Ha nem DHCP környezetben tartózkodik:

1. Ismételje meg a fenti 1-4. lépést.

2. Nyomja meg a ▼ gombot a DHCP kiemeléséhez, majd a ◄/► gombokkal válassza ki a Ki elemet.

3. Vegye fel a kapcsolatot az ITS rendszergazdával az IP-cím, az Alhálózati maszk, az Alapértelmezett átjáró és a DNS-kiszolgáló beállításait illetően.

4. Nyomja meg a ▼ gombot a módosítani kívánt elem kiválasztásához, majd nyomja meg a MODE/ENTER gombot.

5. Nyomja meg a ◄/► gombokat a kurzor mozgatásához, majd a ▲/▼ gombokkal adja meg az értéket.

6. A beállítás mentéséhez nyomja meg a MODE/ENTER gombot. Ha nem szeretné menteni a beállítást, nyomja meg a MENU/EXIT gombot.

7. Nyomja meg a ▼ gombot az Alkalmaz kiemeléséhez, majd nyomja meg a MODE/ENTER gombot.

8. Nyomja meg a MENU/EXIT gombot a Hálózati beállítások oldalra való visszatéréshez, nyomja meg a ▼ gombot az AMX eszközfelderítés kiemeléséhez, majd a ◄/► gombokkal válassza ki a Be vagy a Ki elemet.

9. Nyomja meg a MENU/EXIT gombot a menüből való kilépéshez.

Működés 43

Page 44

A kivetítő távoli vezérlése böngészőprogramon

keresztül

Ha ismeri a kivetítő IP-címét, és a kivetítő bekapcsolt állapotban vagy készenléti üzemmódban van, a helyi hálózaton lévő bármely számítógép segítségével vezérelheti a kivetítőt.

1. Gépelje be a kivetítő címét a böngésző címsorába, majd kattintson az Indítás gombra.

2. Megnyílik a hálózati távvezérlés oldala. Ez az oldal (Crestron eControl) úgy teszi lehetővé a kivetítő kezelését, mintha távvezérlőt használna vagy a kivetítő vezérlőpultját.

A bemeneti jelforrás váltásához kattintson a kívánt jelforrásra.

A forráslista a kivetítőn rendelkezésre álló csatlakozók szerint eltérő. A „Video” a videojelet jelenti.

Auto PC Blank Input

▲ ()

Bővebben lásd:

„Távvezérlő” a(z) 13. oldalon

▼ () ◄

()

► ()

OK Aktiválja a képernyőmenü (OSD) kijelölt elemét.

Működés44

Page 45

Az eszközök oldal lehetővé teszi a kivetítő kezelését, a LAN vezérlési beállítások

konfigurálását és a kivetítő hálózati távvezérlésének biztonságos elérését.

1. A kivetítőt el lehet nevezni, valamint nyilván lehet tartani a helyét és a karbantartást végző személyt.

2. A LAN vezérlési beállítások módosíthatók.

3. Miután beállította, a kivetítő hálózati távvezérlése jelszóvédetté válik.

4. Miután beállította, az eszközök oldal elérése jelszóvédetté válik.

5. Nyomja meg a Kilépés gombot, hogy visszatérjen a hálózati távvezérlés oldalra.

A beállítások elvégzése után nyomja meg a Küldés gombot, amire megtörténik az adatok mentése a kivetítőben.

Kérjük, ügyeljen az adatbeviteli hosszúsággal kapcsolatos korlátozásra (a szóközt és más írásjeleket is beleértve) az alábbi lista szerint:

Kategória Beviteli hosszúság

Karakterek max.

száma

Crestron vezérlés IP-cím 15

IP-azonosító 4

Csatlakozó 5

Kivetítő Kivetítő neve 22

Hely 22

Hozzárendelés (n/a)

Hálózati konfiguráció DHCP (engedélyezve) 15

IP-cím 15

Alhálózati maszk 15

Alapértelmezett átjáró 15

DNS-kiszolgáló (n/a)

Felhasználói jelszó Engedélyezve (n/a)

Új jelszó 15

Megerősítés 15

Működés 45

Page 46

Kategória Beviteli hosszúság

Nyomja meg a Kilépés gombot, hogy visszatérjen a hálózati távvezérlés oldalra.

Rendszergazdai

jelszó

Engedélyezve (n/a)

Új jelszó 15

Karakterek max.

száma

Megerősítés 15

Az Információ oldal a kivetítő adatait és állapotát mutatja.

További tudnivalókért látogasson el a http://www.crestron.com és a

www.crestron.com/getroomview webhelyre.

A kivetítő kikapcsolása

1. A POWER vagy OFF gomb megnyomása után jóváhagyást kérő üzenetet kap. Ha nem válaszol néhány másodpercen belül, az üzenet eltűnik.

2. Nyomja meg még egyszer a POWER vagy OFF gombot. A POWER jelzőfény narancsszínben villog, a vetítőlámpa kikapcsol, és a ventilátorok még körülbelül 90 másodpercig működve hűtik a kivetítőt.

A lámpa védelme érdekében a kivetítő semmilyen parancsra sem reagál a hűtési folyamat alatt.

3. A hűtés befejeztével "Kikapcsolási hang" lesz hallható. A POWER jelzőfény állandó narancsárgára vált és a ventilátorok leállnak. Húzza ki a hálózati tápkábelt a konnektorból.

• A hang kikapcsolását illetően lásd: „A Be-/

kikapcsolási hang kikapcsolása” a(z) 41. oldalon.

• Ha a projektort nem előírásszerűen kapcsolja le,

akkor a lámpák védelme érdekében a kivetítő újraindításának megkísérlésekor a ventilátorok

néhány percig járva hűteni fognak. Nyomja meg újra a a kivetítő újraindításához, miután leálltak a ventilátorok és a POWER jelzőfény narancssárgára váltott.

• A lámpa élettartama a környezeti feltételektől és a használattól függően eltérhet.

Működés46

POWER vagy ON gombot

Page 47

Menü műveletek

Menürendszer

Ne feledje, hogy az (OSD) képernyőmenü a kiválasztott jeltípustól függően változik.

Főmenü Almenü Lehetőségek

Ki/Világos sárga/Rózsaszínű/ Világos zöld/Kék/Falitábla

Auto./Valós/4:3/16:9/16:10/16:6 (a 16:6 lehetőség csak az SU765 típus esetében érhető el)

Bal-felső/Jobb-felső/Bal-alsó/ Jobb-alsó

PC: 1,0X~2,0X Videó: 1,0X~1,8X

Digitális kicsinyítés/Digitális képeltolás

Kompozit/egyebek

Auto./Fentről lefelé/Váltakozó képkockás/Keretcsomagolás/ Egymás mellett/Ki

3D beállítások 1/3D beállítások 2/3D beállítások 3

3D beállítások 1/3D beállítások 2/3D beállítások 3/Ki

1. Megjelenítés

Fal színe

Képarány

2D Trapézkorrekció

Sarok illesztése

Pozíció Fázis V. méret

Digitális zoom

Digitális kicsinyítés és eltolás

Túlpásztázás beáll.

3D szink. mód DLP Link/VESA 3D

3D üzemmód

3D Szink.ford. Letiltás/Fordított 3D beállítás

mentése 3D beállítás

alkalmazása 3D szink. kimenet

késl.

Működés 47

Page 48

Főmenü Almenü Lehetőségek

Fényes/Bemutató/sRGB/Élénk/ Infografika/3D/Felhasználói

R erősítés/G erősítés/B erősítés/ R eltolás/G eltolás/B eltolás

Jelenlegi/Összes/Mégsem

Be/Ki

Auto./RGB/YUV

2. Kép

3. Forrás

Kép mód

Referencia mód

Fényerő Kontraszt Szín Árnyalat Élesség Brilliant Color Be/Ki Színhőmérséklet Hideg/Normál/Meleg

Színhőmérséklet finombeállítása

Elsődleges szín R/G/B/C/M/Y

3D színkezelés

Képbeállítás visszaállítása

Gyors, auto. keresés

HDMI tartomány Auto./Teljes/Korlátozott Színtér

konverziója

HDMI EDID

Színárnyalat Telítettség Erősítés

HDMI -1 Közepes/Szabványos HDMI -2 Közepes/Szabványos

Működés48

Page 49

Főmenü Almenü Lehetőségek

Időzítés ideje 1~240 perc

Bemutatóidőzítő

Nyelv

Időzítő megjelenítés

Időzítő helye

Időzítő léptetési iránya

Emlékeztető hangjelzés

Be Ki

Mindig/1 perc/2 perc/3 perc/ Soha

Balra felül/Balra lent/ Jobbra felül/Jobbra lent

Számlálás lefelé/Előre számlálás

Be/Ki

4. Rendszerbeá llítás: Alapszintű

Kivetítő telepítése

Menü megjelenítési ideje

Menübeállítások

Kezelési beállítások

Távoli jelvevő Első+Hátsó/Első/Hátsó Panel

gombjainak lezárása

Háttérszín BenQ/Fekete/Kék/Lila Indítóképernyő BenQ/Fekete/Kék

Menü pozíciója

Emlékeztető üzenet

Direkt bekapcsolás

Jel általi bekapcsolás

Auto. kikapcsolás

Azonnali újraindítás

Képkikapcsolási időzítő

Alvás időzítő

Be/Ki Igen/Nem

Első asztal/Hátsó asztal/ Hátulról, mennyezet/Első plafon

5 másodperc/10 másodperc/20 másodperc/30 másodperc/ Mindig

Középen/Balra felül/Jobbra felül/Jobbra lent/Balra lent

Be/Ki

Számítógép: Be/Ki

Letiltás/3 perc/10 perc/15 perc/ 20 perc/25 perc/30 perc

Be/Ki

Letiltás/5 perc/10 perc/15 perc/ 20 perc/25 perc/30 perc

Letiltás/30 perc/1 óra/2 óra/3 óra/4 óra/8 óra/12 óra

Működés 49

Page 50

Főmenü Almenü Lehetőségek

Hegyvidéki mód Be/Ki Igen/Nem

Némítás Be/Ki Hangerő Be/kikapcsolási

hangjelzés Izzó üzemmódja Normál/Takarékos/SmartEco Izzó

időmérőjének nullázása

Izzó időmérője

Jelszóváltoztatás Biztonsági

beállítások megváltoztatása

Bekapcsolási lezárás

Feliratozás bekapcsolása

Felirat típusa CC1 / CC2 / CC3 / CC4

Hálózat

Monitorkimenet Be/Ki

Audió átbocsátás

Vezetékes LAN

AMX eszköz felfedezés

MAC cím

Be/Ki

Alaphelyzet/Mégse

Lámpa használati idő/ Egyenértékű izzóüzemóra

Be/Ki

2400/4800/9600/14400/19200/ 38400/57600/1152000

HDMI-1: Auto./alacsonyabb/ alacsony/közepes/magas/ magasabb HDMI-2: Auto./alacsonyabb/ alacsony/közepes/magas/ magasabb

Be/Ki

Hálózati készenléti üzemmód engedélyezése/Váltás normál készenléti módra

Ki/Audió be/Hang B/J/HDMI 1/ HDMI 2

Állapot/DHCPIP cím/Alhálózati maszk/Alapértelmezett átjáró/ DNS-kiszolgáló/Alkalmaz

Be/Ki

Alaphelyzet/Mégse

5. Rendszerbeá llítás: Speciális

Hangbeállítások

Izzó beállításai

Biztonsági beállítás

Baud arányszám

HDMI hangszínszabály zó

Tesztábra Be/Ki

Feliratozás

12V Kioldó Be/Ki

Készenléti beállítások

Hálózati beállítások

Összes beállítás alapé.

Működés50

Page 51

Főmenü Almenü Lehetőségek

• Forrás

• Kép mód

6. Információk

Jelenlegi rendszerállapot

Vegye figyelembe, hogy a menüelemek csak akkor érhetők el, ha a kivetítő érzékelt legalább egy jelet. Ha a kivetítőhöz nem csatlakozik készülék, vagy nincs érzékelt jel, akkor az elérhető menüelemek is korlátozottak.

• Izzó üzemmódja

• Felbontás

• 3D formátum

• Színrendszer

• Izzó élettartama

• Firmware verzió

Működés 51

Page 52

Az egyes menük leírása

FUNKCIÓ LEÍRÁS

Fal színe

Képarány

2D Trapézkorrekc ió

Sarok illesztése

Pozíció

1. Menü Megjelenítés

Fázis

A vetített kép színeit korrigálja, ha a vetítési felület színe nem fehér. Bővebben lásd: „Falszín használata” a(z) 34. oldalon.

Több lehetőség áll rendelkezésre a kép oldalarányának megadására a bemenő jeltől függően. Bővebben lásd: „A

képoldalarány kiválasztása” a(z) 32. oldalon.

A vetített kép alakját állítja be úgy, hogy mind a négy saroknál egyenesek legyenek a vonalak. Bővebben lásd: „2D

trapéztorzítás korrekciója” a(z) 25. oldalon.

A vetített kép alakját állítja be úgy, hogy az adott sarok egyenes legyen. Bővebben lásd: „Sarok illesztése korrekciója”

a(z) 26. oldalon.

Megjeleníti a pozíció beállítás oldalát. A vetített kép mozgatására a nyílgombok használatosak. Az oldal alsó felén mutatott értékek minden gombnyomásra változnak, amíg elérik legnagyobb vagy legkisebb értéküket.

Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető.

Az órafrekvencia fázisát állítja a képtorzítás csökkentéséhez. Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető.

V. méret

Digitális zoom

Digitális kicsinyítés és eltolás

Túlpásztázás beáll.

Működés52

A kép horizontális irányú szélességét állítja. Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető.

A Digitális zoom egy zoom-sávot jelenít meg a beállítás elvégzéséhez.

• PC: 1,0X~2,0X

• Videó: 1,0X~1,8X

Kicsinyíti a vetített képet:

1. A módosító sáv megjelenése után nyomja meg a / gombot többször egymás után a kép kívánt méretre történő nagyításához vagy kicsinyítéséhez.

2. A kép eredeti mérete az AUTO megnyomásával állítható vissza.

Eltolja a kicsinyített képet:

1. Ha az Eltolás funkció nem lett korábban aktiválva, akkor kiszürkítve látható.

2. A megfelelő nyílgomb megnyomásával eltolhatja a képet a kívánt pozícióba.

Lemaszkol néhány képpontot a megjelenített kép széleiről. Ha a megjelenített kép szélein zaj található a képforrás miatt, akkor ezzel a funkcióval elvégezheti a korrekciót.

Page 53

FUNKCIÓ LEÍRÁS

1. Menü Megjelenítés

A kivetítő 3D funkcióval rendelkezik, ami lehetővé teszi a 3D filmek, videók és sportesemények adásainak élvezetét sokkal élethűbb, mélységtartalommal rendelkező képekkel. A 3D kép megtekintéséhez azonban 3D szemüveget kell viselnie.

3D szink. mód

Válassza a DLP-Link vagy 3D VESA beállítást a DLP-Link, illetve 3D VESA szemüveghez.

3D üzemmód

Az alapbeállítás Auto. és a kivetítő automatikusan kiválasztja a megfelelő 3D-s formátumot 3D-s tartalom észlelésekor. Ha a kivetítő nem ismeri fel a 3D formátumot, nyomja meg a ◄/► gombot a 3D-s mód kiválasztásához.

Ha a 3D funkció be van kapcsolva:

•A vetített kép fényereje csökken.

•A következő beállításokat nem lehet módosítani: Kép mód, Referencia mód.

•A Trapéztorzítás elem csak korlátozott mértékben állítható.

3D Szink.ford.

Ha a képmélység megfordítva látható, engedélyezze ezt a funkciót a probléma helyreállításához.

3D beállítások mentése

Ha sikeresen megjelenítette a 3D-s tartalmat a megfelelő beállítások végzése után, engedélyezheti ezt a funkciót és 3Ds beállítások készletét választhatja az aktuális 3D-s beállítások mentéséhez.

3D beállítások alkalmazása

Miután elmentette a 3D-s beállításokat, eldöntheti, hogy alkalmazni kívánja-e őket a mentett 3D-s beállítások készletének kiválasztásával. Ha alkalmazta őket, a kivetítő automatikusan lejátssza a beérkező 3D-s tartalmat, ha egyezik a mentett 3D-s beállításokkal.

Csak a mentett adatokkal rendelkező 3D-s beállítások készlete(i) áll(nak) rendelkezésre.

3D szink. kimenet késl.

A ◄/► gomb megnyomásával beállíthatja a 3D szinkronizálás kimeneti jelének késleltetését.

Működés 53

Page 54

FUNKCIÓ LEÍRÁS

Kép mód

Referencia mód

Fényerő

Kontraszt

Szín

2. Menü Kép Árnyalat

Élesség

Brilliant Color

Színhőmérsék let

Színhőmérsék let finombeállítás a

3D színkezelés

Képbeállítás visszaállítása

Előre definiált képmódok állnak rendelkezésre, hogy a kivetítő képbeállítását programjának típusához igazíthassa. Bővebben lásd: „A képmód kiválasztása” a(z) 34. oldalon.

A képminőséggel kapcsolatos igényének leginkább megfelelő képmódot választja ki és a kép finombeállítását végzi ugyanazon az oldalon felsorolt beállítások alapján. Bővebben lásd: „A Felhasználó mód beállítása” a(z) 35. oldalon.

A kép fényerejének állításához. Bővebben lásd: „Beállítás

Fényerő” a(z) 35. oldalon.

A képen a sötét és a világos közötti eltérés fokát állítja. Bővebben lásd: „Beállítás Kontraszt” a(z) 35. oldalon.

A szín telítettségi szintjét állítja - az egyes színek mennyiségét a videó képben. Bővebben lásd: „Beállítás Szín” a(z) 35.

oldalon.

Ez a funkció csak a Videó vagy az S-Video NTSC rendszerrel használata esetén érhető el.

A kép vörös és zöld színtónusát állítja. Bővebben lásd:

„Beállítás Árnyalat” a(z) 35. oldalon.

Ez a funkció csak a Videó vagy az S-Video NTSC rendszerrel használata esetén érhető el.

A képet állítja élesebbre vagy lágyabbnak látszóra. Bővebben lásd: „Beállítás Élesség” a(z) 35. oldalon.

Ez a funkció csak a Videó vagy az S-Video NTSC rendszerrel használata esetén érhető el.

A fehér csúcsértéket módosítja, miközben megtartja a helyes színeket. Bővebben lásd: „Beállítás Brilliant Color” a(z) 35.

oldalon.

Bővebben lásd: „Kiválasztás: Színhőmérséklet” a(z) 36.

oldalon.

Bővebben lásd: „Válassza ki a kívánt színhőmérsékletet” a(z)

36. oldalon.

Bővebben lásd: „3D színkezelés” a(z) 36. oldalon.

Bővebben lásd: „Az aktuális vagy az összes kép üzemmód

alaphelyzetbe állítása” a(z) 37. oldalon.

Működés54

Page 55

FUNKCIÓ LEÍRÁS

Gyors, auto. keresés

HDMI

3. Menü Forrás tartomány

Színtér konverziója

HDMI EDID

4. Menü Rendszerbeállítás: Alapszintű Bemutatóidőzí

tő

Nyelv

Kivetítő telepítése

Menübeállítás ok

Bővebben lásd: „Bemeneti jel váltása” a(z) 31. oldalon.

Kiválasztja a HDMI-jelhez a bemeneti forrás típusát. Az alapértelmezett és ajánlott beállítás az Auto. A forrástípus manuálisan is kiválasztható. Minden forrástípus eltérő fényerőszint-szabvánnyal rendelkezik.

Ez a funkció csak a HDMI-jel kiválasztása esetén áll rendelkezésre.

Bővebben lásd: „Színtér módosítása” a(z) 31. oldalon.

Válassza ki a jelformátumot, hogy a kivetítő nagy felbontású 4K-jeleket tudjon fogadni.

• Közepes: Akkor használja ezt a módot, ha maximum 4K60P felbontású lejátszókhoz csatlakoztatja a készüléket.

• Normál: Akkor használja ezt a módot, ha maximum HD vagy FHD (720P vagy 1080P) felbontású lejátszókhoz csatlakoztatja a készüléket.

Bizonyos időkereten belül emlékezteti az előadót a prezentáció befejezésére. Bővebben lásd:

prezentációhoz” a(z) 38. oldalon

Beállítja a képernyőn megjelenő (OSD) menük nyelvét. Bővebben lásd: „A menük használata” a(z) 27. oldalon.

A kivetítő szerelhető mennyezetre vagy vetítőernyő mögé, egy vagy több tükörrel. Bővebben lásd: „A hely kiválasztása” a(z)

17. oldalon.

„Időzítő beállítása a

Menü megjelenítési ideje

Beállítja, hogy az OSD menü az utolsó gombnyomás után mennyi ideig maradjon még aktív. Az időtartam 5 és 30 másodperc között 5 másodperces lépésekben állítható.

Menü pozíciója

A képernyőmenü (OSD) pozícióját adja meg.

Emlékeztető üzenet

Az Be elem választásával engedélyezi, hogy a kivetítő a szűrő tisztítására vonatkozó emlékeztető üzenetet jelenítsen meg.

Működés 55

Page 56

FUNKCIÓ LEÍRÁS

4. Menü Rendszerbeállítás: Alapszintű

Kezelési beállítások

Távoli jelvevő

Panel gombjainak lezárása

Háttérszín

Indítóképerny

Direkt bekapcsolás

Automatikusan bekapcsolja a kivetítőt, amikor csatlakoztatják a tápkábelt.

Jel általi bekapcsolás

Beállítja, hogy közvetlenül bekapcsolódjon-e a kivetítő a POWER vagy ON gomb megnyomásával, ha a kivetítő készenléti módban van, és a jel a VGA-kábelen érkezik.

Auto. kikapcsolás

Engedélyezi a kivetítő automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel bemeneti jelet. Bővebben lásd: „Beállítás Auto. kikapcsolás” a(z) 62. oldalon.

Azonnali újraindítás

Az On (Be) elem választása lehetővé teszi a kivetítő azonnali újraindítását a kikapcsolását követő 90 másodpercen belül.

Képkikapcsolási időzítő

A kép üres idejét állítja be, ha a Üres funkció aktiválva van, amelynek elteltével a kép visszatér a vetítővászonra. Bővebben lásd: „A kép elrejtése” a(z) 39. oldalon.

Alvás időzítő

Az automatikus kikapcsolás időzítőjét állítja be. Az időzítő 30 perc és 12 óra közötti értékre állítható be.

Beállítja, hogy a kivetítő mely infravörös távérzékelője (Elöl vagy hátul) fogadja a távvezérlő jelét.

A kezelőpult összes gombját letiltja vagy engedélyezi a távvezérlő gombjainak és a kivetítő POWER (Főkapcsoló)

gombja kivételével. Bővebben lásd:

a(z) 40. oldalon

Kiválaszthatja, hogy milyen háttérszín legyen látható, ha nincs jel.

A kivetítő indulásakor a képernyőn látható kezdőkép beállítását teszi lehetővé.

„A vezérlőgombok zárolása”

Működés56

Page 57

FUNKCIÓ LEÍRÁS

Hegyvidéki mód

Hangbeállítás ok

5. Menü Rendszerbeállítás: Speciális

Izzó beállításai

Biztonsági beállítás

Baud arányszám

HDMI hangszínszab ályzó

Tesztábra

A tengerszint feletti nagy magasságú helyek üzemmódja. Bővebben lásd: „Működés magas tengerszint feletti

környezetben” a(z) 40. oldalon.

Bővebben lásd: „A hang beállítása” a(z) 40. oldalon.

Némítás

Beállítja a némítás funkciót.

Hangerő

Beállítja az audió hangerőt.

Be/kikapcsolási hangjelzés

Beállítja a be-/kikapcsolási csengőhangot.

Izzó üzemmódja

Bővebben lásd: „A Izzó üzemmódja beállítása mint Takarékos

vagy SmartEco” a(z) 61. oldalon.

Izzó időmérőjének nullázása

Bővebben lásd: „A lámpaszámláló nullázása” a(z) 66. oldalon.

Izzó időmérője

A lámpa üzemidejének számítását részletesen lásd:

lámpa üzemidejének meghatározása” a(z) 61. oldalon

„A

Jelszóváltoztatás

Az új jelszóra váltás előtt meg kell adnia a régit. Bővebben lásd: „A jelszavas védelem használata” a(z) 28. oldalon.

Biztonsági beállítások megváltoztatása Bekapcsolási lezárás

Ha a Bekapcsolás zár funkciót aktiválta, akkor a kivetítő minden bekapcsoláskor kérni fogja az aktuális jelszót.

Ha egymást követően 5-ször nem sikerül a helyes jelszót megadnia, a kivetítő rövid időn belül automatikusan kikapcsolódik.

Egy olyan baud sebességet választ, amely megegyezik a számítógépével, így a kivetítőt egy megfelelő RS-232 kábellel is csatlakoztathatja a számítógéphez annak frissítéséhez vagy a kivetítő firmware letöltéséhez. A funkciót a megfelelő képzettségekkel rendelkező szakemberek számára biztosítjuk.

Válassza ki a HDMI hangszínszabályzó értékét.

A Be opció engedélyezi a funkciót és a kivetítő megjeleníti a rácsos tesztmintát. Segíti a képméret és a fókusz beállítását, hogy a vetített kép torzulásmentes legyen.

Működés 57

Page 58

FUNKCIÓ LEÍRÁS

Feliratozás

12V Kioldó

5. Menü Rendszerbeállítás: Speciális

Készenléti beállítások

Feliratozás bekapcsolása

Aktiválja a funkciót az Be opcióval, ha a kiválasztott bemeneti jel közeli feliratot tartalmaz.

• Feliratok: a képen megjelenő párbeszédek, narrátor szövegek vagy TV programok és videók feliratai (rendszerint a "feliratos" jelzéssel jelzik a tv újságok).

Felirat típusa

Kiválasztja a kívánt feliratozási módot. A felirat megtekintéséhez válassza a CC1, CC2, CC3 vagy CC4 felirat nyelveket (ahol CC1 az Ön országában használt alapértelmezett nyelvet jelenti).

A 12V Trigger kimenet engedélyezése vagy letiltása. Külső eszközök, pl. automata vetítővászon, fényvezérlő stb. triggereléséhez. Forduljon kereskedőjéhez az ilyen eszközök csatlakoztatását illetően.

Hálózat

• Hálózati készenléti üzemmód engedélyezése Az On (Be) kiválasztása engedélyezi a funkciót. A kivetítő készenléti módban is ellátja a hálózati funkciókat. Az Off (Ki) választása letiltja a funkciót. A kivetítő készenléti módban nem biztosít hálózati funkciókat.

• Váltás normál készenléti módra Lehetővé teszi, hogy a kivetítő készenléti módba lépés után letiltsa a hálózati funkciót a beállított időtartam után. Például 20 perc választása esetén a kivetítő készenléti módba lépés után ellátja a hálózati funkciókat 20 percig. A 20 perces időtartam elteltével a kivetítő normál készenléti módba lép.

Ez a funkció csak bekapcsolt Hálózati Készenléti Mód Engedélyezése esetében áll rendelkezésre.

Monitorkimenet

Az Be kiválasztása engedélyezi a funkciót. A kivetítő VGA-jelet tud kibocsátani, ha készenléti módban van, és a PC-aljzat helyesen csatlakozik az eszközökhöz. Lásd:

a(z) 20. oldalon

a csatlakozással kapcsolatban.

„Csatlakoztatás”

Audió átbocsátás

Nyomja meg a ◄/► gombot az üzemmódban használni kívánt forrás kiválasztásához. Lásd: csatlakozással kapcsolatban.

Ha a megfelelő aljzatokat helyesen csatlakoztatják az eszközhöz, a kivetítő készenléti módban hangjelet tud kibocsátani a külső hangszóróra. A beépített hangszóró(k) készenléti módban némításra kerül(nek).

A funkció engedélyezése kissé megnöveli a készenléti üzemmód fogyasztását.

„Csatlakoztatás” a(z) 20. oldalon

Működés58

Page 59

FUNKCIÓ LEÍRÁS

5. Menü Rendszerbeállítás: Speciális

Hálózati beállítások

Összes beállítás alapé.

6. Menü Információk

Jelenlegi rendszerállap ot

Vezetékes LAN

Bővebben lásd:

környezetben” a(z) 42. oldalon

„A kivetítő vezérlése vezetékes LAN

AMX eszköz felfedezés

Az AMX eszközfelderítés Be állapotában a kivetítőt AMX vezérlő észlelheti.

MAC cím

Megjeleníti a kivetítő MAC-címét. Visszaállítja a gyári alapértékeket.

A következő beállítások továbbra is megmaradnak: Pozíció, Fázis, V. méret, Kivetítő telepítése, Nyelv, Hegyvidéki mód, Biztonsági beállítások, Baud arányszám.

Forrás

Az aktuális jelforrást mutatja.

Kép mód

A Kép menüben kiválasztott módot mutatja.

Izzó üzemmódja

Az aktuális lámpa üzemmódot mutatja.

Felbontás

A bemenő jel saját felbontását mutatja.

3D formátum

Az aktuális 3D-s üzemmódot mutatja.

Színrendszer

A bemeneti rendszerformátumokat mutatja, NTSC, PAL, SECAM vagy RGB.

Izzó élettartama

A lámpa felhasznált üzemidejét jelzi ki.

Firmware verzió

Megjeleníti a kivetítő firmware verzióját.

Az Információk menü mutatja a kivetítő aktuális üzemállapotát.

Működés 59

Page 60

Karbantartás

A kivetítő ápolása

A vásárolt kivetítő nem sok karbantartást igényel. Az egyetlen dolog, amit rendszeresen kell végeznie, az a lencsék tisztán tartása.

A lámpán kívül a kivetítő egyetlen részét se távolítsa el. Ha más alkatrészek cseréje szükséges, forduljon a forgalmazóhoz.

A lencse tisztítása

Tisztítsa meg a lencsét, amikor port vagy piszkot vesz észre a felületén.

•Sűrített levegős palackkal távolítsa el a port.

• Ha maszat vagy piszok van a lencsén, akkor lencsetisztító papírral vagy egy puha ruhát lencsetisztítóba mártva finoman törölje át a lencse felületét.

Ne használjon súrolófelülettel ellátott szivacsot, lúgos/savas tisztítószert, súrolóport, illetve oldószert, mint például alkoholt, benzint, hígítót vagy rovarirtó szert. Az ilyen anyagok használata, illetve hosszan tartó érintkezése a gumi vagy PVC alkatrészekkel a kivetítő felületének és burkolatának megrongálódását okozhatja.

A kivetítő házának tisztítása

A ház tisztítása előtt kapcsolja le a kivetítőt a „A kivetítő kikapcsolása” a(z) 46.

oldalon szakaszban ismertetett eljárásnak megfelelően, és a hálózati kábelt húzza

ki.

• A piszok és por eltávolításához egy puha szöszmentes ruhával törölje át a házat.

• A makacs szennyeződések és foltok eltávolításához mártson semleges tisztítószeres vízbe egy puha ruhát. Azután törölje át vele a házat.

Viaszt, alkoholt, benzint, hígítót vagy más vegyszert semmiképp se használjon. Ezek károsíthatják a burkolatot.

A kivetítő tárolása

Ha a kivetítőt hosszabb időre tárolnia kell, akkor a következőképpen járjon el:

• Ügyeljen, hogy a tárolóhelyen a hőmérséklet és a páratartalom értéke a kivetítőhöz ajánlott tartományon belül legyen. Lásd a „Műszaki adatok” a(z) 70.

oldalon című részt, vagy kérdezze a forgalmazót az ajánlott tartományról.

• Húzza vissza az állítólábakat.

• A távirányítóból vegye ki az elemet.

• A kivetítőt az eredeti vagy hasonló csomagolásba helyezze.

A kivetítő szállítása

A kivetítőt az eredeti vagy hasonló csomagolásba helyezve ajánlott szállítani. Ha a kivetítőt saját maga szállítja, szállításakor az eredeti dobozt használják, vagy megfelelő puha szállító tokot használjanak.

Karbantartás60

Page 61

Lámpa információk

A lámpa üzemidejének meghatározása

A kivetítő működése közben a lámpa használatának tartamát (órában) automatikusan számolja a beépített számláló. A következő módszerrel számolható a megfelelő égési óraszám:

Lámpahasználat ideje = (óra normál üzemmódban) + (óra gazdaságos üzemmódban) + (óra SmartEco üzemmódban)

Eegyenértékű lámpa óraszám = 1,71*(óra normál üzemmódban) + 1,2*(óra gazdaságos üzemmódban) + 1,00*(óra SmartEco üzemmódban)

Lásd lejjebb a "A Izzó üzemmódja beállítása mint Takarékos vagy SmartEco" című fejezetet a Takarékos üzemmód részleteivel kapcsolatos információkért.

Az égési óraszám értékének meghatározása:

1. Nyomja meg a MENU/EXIT gombot, majd a ◄/► megnyomásával lépkedjen

úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiemelve.

2. A ▼ megnyomásával álljon a Izzó beállításai elemre, majd nyomja meg a

MODE/ENTER gombot. Megjelenik a Izzó beállításai oldal.

3. A menüben meg fog jelenni a(z) Izzó időmérője információ.

4. A MENU/EXIT gomb megnyomásával léphet ki a menüből.

Az INFORMÁCIÓK menüben is megtudhatja az égési óraszámot.

A lámpa élettartam meghosszabbítása

A vetítőlámpát időnként cserélni kell. A lámpa hosszú élettartama érdekében az OSD menüben a következő beállításokat teheti.

A Izzó üzemmódja beállítása mint Takarékos vagy SmartEco

A(z) Takarékos üzemmód használata 20%-kal csökkenti a rendszer által kibocsátott zajokat és az energia-fogyasztását. A SmartEco üzemmód használata csökkenti a rendszer által kibocsátott zajokat és akár 70%-kal a lámpa energiafogyasztását. Ha az Takarékos vagy SmartEco üzemmódot választja, akkor a kibocsátott fényerő is csökken, ami sötétebb képeket eredményez.

A kivetítő Takarékos vagy SmartEco módba állítása meghosszabbítja a lámpa működési idejét is. A Takarékos vagy SmartEco mód beállításához lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Izzó beállításai > Izzó üzemmódja menübe, és nyomja meg a ◄/► gombot, amíg ki nem választotta a kívánt módot.

Izzó üzemmódja

Normál 100%-os lámpa fényerő

Takarékos 20% lámpa energia-megtakarítás.

SmartEco A lámpa energiafogyasztásából akár 70% takarítható meg a

Karbantartás 61

Leírás

tartalom fényerejének megfelelően.

Page 62

Beállítás Auto. kikapcsolás

Ez a funkció engedélyezi a kivetítő automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel forrást, a lámpa szükségtelen használatának megelőzésére.

Az Auto. kikapcsolás beállításához lépjen a RENDSZERBEÁLLÍTÁS: Alapszintű > Auto. kikapcsolás menübe és nyomja meg a ◄/► gombot. Az időtartam 30 és 5 perc között 5 perces lépésekben állítható. Ha az előre beállított tartamok nem felelnek meg az előadásához, akkor válassza a Letiltás elemet. Az adott időtartamon belül a kivetítő nem fog automatikusan kikapcsolódni.

Karbantartás62

Page 63

A lámpacsere időzítése

Amikor a lámpa jelzőfény piros, vagy a lámpa cseréjére felszólító üzenet jelenik meg, akkor helyezzen be új lámpát vagy forduljon a forgalmazóhoz. Régi lámpa hibás működést okozhat és egyes esetekben a lámpa akár fel is robbanhat.

Cserelámpával kapcsolatban lépjen a http://www.benq.com oldalra.

A lámpa jelzőfény és a hőmérséklet figyelmeztető lámpa akkor kezd el világítani, ha a lámpa túlmelegedett. Kapcsolja ki a kivetítőt és hagyja a kivetítőt hűlni 45 percig. Ha a Lamp (lámpa) vagy a Temp (hőmérséklet) jelzők az áram visszakapcsolásakor még mindig világítanak, akkor forduljon a forgalmazóhoz. Bővebben lásd: „Kijelzések” a(z) 67. oldalon.

A következő üzenet figyelmezteti a lámpa cseréjére.

Az alábbi figyelmeztető üzenetek csupán tájékoztató jellegűek. Kövesse a vásznon megjelenő utasításokat a lámpa előkészítéséhez és cseréjéhez.

Állapot Üzenet

Szereljen be új lámpát, hogy a teljesítmény optimális legyen. Ha a kivetítő szokásosan a Takarékos módot választva működik (Lásd: „A Izzó üzemmódja beállítása mint

Takarékos vagy SmartEco” a(z) 61. oldalon), addig folytathatja a kivetítő

használatát, amíg a következő figyelmeztető üzenet megjelenik.

Nyomja meg a MODE/ENTER gombot az üzenet elvetéséhez.

Ennyi idő után erősen javasolt a lámpa cseréje. A lámpát időnként cserélni kell. A fényereje a használat során csökken. Ez teljesen normális. Bármikor cserélheti a lámpát, ha úgy veszi észre, hogy a fényereje jelentősen csökkent.

Nyomja meg a MODE/ENTER gombot az üzenet elvetéséhez.

A kivetítő normális működéséhez KÖTELEZŐ kicserélni a lámpát.

Nyomja meg a MODE/ENTER gombot az üzenet elvetéséhez.

Karbantartás 63

Page 64

Lámpacsere

• Ha a lámpacsere mennyezetre függesztett kivetítőben történik, akkor gondoskodjon arról, hogy a lámpafoglalat alatt ne tartózkodjon senki, kerülje el, hogy a törött lámpa sérülést vagy szemsérülést okozhasson.

• Az áramütés kockázatának csökkentése érdekében lámpacsere előtt kapcsolja ki a kivetítőt és húzza ki a csatlakozódugót a hálózati aljzatból.

• A súlyos égési sérülések elkerülése érdekében engedje a kivetítőt legalább 45 percig hűlni, mielőtt a lámpacseréhez fogna.

• Az ujjak sérülésének kockázatát és a belső alkatrészek károsodásának kockázatát csökkentse azzal, hogy óvatosan távolítja el az apró darabokra tört üveget.

• A lámpa eltávolításakor az üres lámparekeszt ne érintse meg, hogy elkerülje az ujjak sérülését és az objektív képminőségének romlását a lencsék megérintése miatt.

• A lámpa higanyt tartalmaz. A lámpa leselejtezésekor be kell tartani a helyi veszélyes hulladékra vonatkozó előírásokat.

• A kivetítő optimális teljesítménye érdekében javasoljuk, hogy BenQ lámpát használjon a lámpa cseréjéhez.

• Törött izzó kezelésekor biztosítsa a megfelelő szellőzést. Légzésvédő, védőszemüveg vagy arcpajzs használatát és védőruházat, pl. kesztyű viselését ajánljuk.

1. Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozódugót. Ha a lámpa

forró, az égési sérülések elkerülése érdekében várjon körülbelül 45 percig, amíg a lámpa lehűl.

2. Lazítsa meg a lámpát rögzítő

csavart a bal oldalon.

3. Vegye le a lámpatartó fedelét az

ábrán látható módon.

4. Lazítsa meg a lámpát rögzítő három

csavart.

• Ne kapcsolja be a készüléket eltávolított lámpafedéllel.

• Ne helyezze az ujjait a lámpa és a kivetítő közé. A kivetítő belsejének élei könnyen balesetet okozhatnak.

Karbantartás64

Page 65

5. Felemelve állítsa fel a kart. A kar

használatával lassan húzza ki a lámpát a kivetítőből.

• Ha túl gyorsan húzza, a lámpa könnyen eltörhet és törött üveg kerülhet a kivetítőbe.

• A lámpát ne helyezze olyan helyre, ahol víz érheti, a gyerekek kezébe kerülhet, ill. a gyúlékony anyagok közelébe.

• A lámpa kivétele után ne nyúljon a kivetítőbe. Ha megérinti a belső optikai alkatrészeket, azzal a vetített képen színegyenetlenség vagy torzítás keletkezhet.

6. Helyezze be az új lámpát a

lámparekeszbe és győződjön meg az illeszkedéséről.

• Ellenőrizze a csatlakozók illeszkedését.

• Ha ellenállást tapasztal, emelje ki a lámpát és kezdje elölről.

7. Húzza meg a lámpát rögzítő

csavarokat.

8. A kart teljesen laposan fektesse a

helyére.

• A laza csavarok hibás csatlakozást okozhatnak, amely hibás működéssel járhat.

• A csavart ne húzza túl.

9. Helyezze vissza a lámparekesz

fedelét a kivetítőre és húzza meg a rögzítő csavart.

10. Indítsa újra a kivetítőt.

Ne kapcsolja be a készüléket eltávolított lámpafedéllel.

Karbantartás 65

Page 66

A lámpaszámláló nullázása

11. A kezdőképernyő után nyissa meg a képernyőmenüt (OSD). Lépjen a

RENDSZERBEÁLLÍTÁS: Speciális > Izzó beállításai menübe. Nyomja meg a MODE/ENTER gombot. Megjelenik a Izzó beállításai oldal. Emelje ki a Izzó időmérőjének nullázása elemet. A megjelenő figyelmeztető üzenet megkérdezi, hogy nullázni szeretné-e a lámpa számlálóját. Emelje ki az Alapérték lehetőséget, és nyomja meg a MODE/ENTER gombot. A lámpa idejét ezzel „0”-ra állította.

Ha a lámpa nem új vagy nem cserélte ki, a számláló nullázásával kárt okozhat.

Karbantartás66

Page 67

Kijelzések

Lámpa

Állapot & Leírás

Bekapcsolás Hőmérséklet Lámpa Rendszerüzenetek

Narancssárga Ki Ki Készenlét

Zöld Villog Ki Ki Bekapcsolási folyamat

Zöld Ki Ki Normál működés

Narancssárga

Villog

Vörös Villog Vörös Villog Vörös

Zöld Ki Vörös Sikertelen CW indítás

Vörös Villog Ki Ki Sikertelen scaler leállítás (adatokat tartalmaz)

Vörös Ki Vörös Sikertelen scaler visszaállítás (csak videó kivetítő)

Ki Vörös Ki Sikertelen LAN letöltés Ki Zöld Ki LAN letöltés feldolgozása

Zöld Ki Narancss

Ki Zöld Vörös A lámpa ajtaja nincs bezárva

Ki Ki

Villog

árga

Normál kikapcsolás melletti hűtés

Letöltés

A lámpa/fényforrás elérte az élettartama végét

Beégéssel kapcsolatos üzenetek

Zöld Ki Ki Beégés BE Zöld Zöld Zöld Beégés KI

Lámpa hibaüzenetek

Ki Ki Vörös Lámpa hiba a normál működésben Ki Ki Narancss

árga

Villog

A lámpa/fényforrás nem világít

Karbantartás 67

Page 68

Lámpa

Állapot & Leírás

Bekapcsolás Hőmérséklet Lámpa Hőmérséklet hibaüzenetek

Vörös Vörös Ki Hiba az első ventilátorral (a ventilátor tényleges

Vörös Vörös Villog Ki Hiba a második ventilátorral (a ventilátor tényleges

Vörös Zöld Ki Hiba a harmadik ventilátorral (a ventilátor

Vörös Zöld Villog Ki Hiba a negyedik ventilátorral (a ventilátor

Vörös Villog Vörös Ki Hiba az ötödik ventilátorral (a ventilátor tényleges

Vörös Villog Vörös Villog Ki Hiba a hatodik ventilátorral (a ventilátor tényleges

Vörös Villog Zöld Ki Hiba a hetedik ventilátorral (a ventilátor tényleges

Vörös Villog Zöld Villog Ki Hiba a nyolcadik ventilátorral (a ventilátor

Zöld Vörös Ki Hőmérséklet 1 hiba (hőmérséklet-korlát túllépve) Zöld Vörös Villog Ki Hőmérséklet-érzékelő 1 nyitva hiba Zöld Zöld Ki Hőmérséklet-érzékelő 1 rövidzárlat hiba

Zöld Zöld Villog Ki Hőmérséklet IC 1 I2C csatlakozási hiba Zöld Villog Vörös Ki Hőmérséklet 2 hiba (hőmérséklet-korlát túllépve) Zöld Villog Vörös Villog Ki Hőmérséklet-érzékelő 2 nyitva hiba Zöld Villog Zöld Ki Hőmérséklet-érzékelő 2 rövidzárlat hiba Zöld Villog Zöld Villog Ki Hő

Zöld Vörös Vörös Hőmérsékleti töréssel kapcsolatos hiba

sebessége a kívánt sebességen kívül esik)

tényleges sebessége a kívánt sebességen kívül esik)

sebessége a kívánt sebességen kívül esik)

tényleges sebessége a kívánt sebességen kívül esik)

mérséklet IC 2 I2C csatlakozási hiba

Karbantartás68

Page 69

Hibaelhárítás

A kivetítő nem kapcsolódik be.

Hibaforrás Elhárítás

Nem kap áramot a hálózati kábelen keresztül.

A kivetítőt a hűlési folyamat közben próbálta bekapcsolni.

Nincs kép.

Hibaforrás Elhárítás

A videó jelforrás nincs bekapcsolva vagy rosszul van csatlakoztatva.

A kivetítő nincs jól csatlakoztatva a jelet adó eszközhöz.

A bemeneti jel kiválasztása helytelenül történt.

Elmosódott kép.

Hibaforrás Elhárítás

A vetítőobjektív nincs megfelelően fókuszálva.

A kivetítő és a vetítővászon nincs jól egymáshoz igazítva.

A fényrekesz még mindig zárva van. Nyissa fel az objektív fedelét.

A hálózati kábelt csatlakoztassa a kivetítő váltakozó áramú bemenetéhez és a hálózati aljzathoz. Ha a hálózati aljzat kapcsolóval rendelkezik, ne feledje azt felkapcsolni.

Várja meg a lehűlési folyamat végét.

Kapcsolja be a videó jelforrást és ellenőrizze a jelkábelek csatlakoztatását.

Ellenőrizze a csatlakozást.

Válassza ki a helyes bemeneti jelet a kivetítő vagy a távirányító SOURCE gombja segítségével.

Állítsa be az objektív fókusztávolságát a fókuszgyűrűvel.

Állítsa be a vetítési szöget és irányt, ha szükséges a kivetítő magasságát is.

A távvezérlő nem működik.

Hibaforrás Elhárítás

Az elem lemerült. Cserélje le egy új elemre. Akadály van a kivetítő és a távirányító

között.

Túl messze van a kivetítőtől.

Szüntesse meg az akadályt.

Álljon 7 m-nél (23 lábnál) közelebb a kivetítőhöz.

Helytelen jelszó.

Hibaforrás Elhárítás

Elfelejtette a jelszót.

Hibaelhárítás 69

Bővebben lásd: „Az elfelejtett jelszó esetére

szóló eljárás megjelenítése” a(z) 29. oldalon.

Page 70

Műszaki adatok

A kivetítő műszaki adatai

Minden műszaki adat változtatásának jogát fenntartjuk.

Optikai

Felbontás

SU765

1920 X 1200 WUXGA

SX765

1024 x 768 XGA

Megjelenítő rendszer

DDP 4421 DDP 4422

Objektív F/szám

F=2,42-2,97, f=20,70-31,05 mm

Lámpa

330 W-os lámpa

Elektromos adatok

Áramforrás

100-240V~ 50/60 Hz (Automatikus) 4,2A

Energiafogyasztás

450 W (max.); < 0,5 W (készenlét); < 2 W (hálózati mód)

Fizikai

Súly

8,16 lbs (3,7 kg)

Kimeneti csatlakozók

Hangszóró

(Monó) 5 watt x 1

Audió jelkimenet

PC audió csatlakozó x 1

Monitorkimenet

D-Sub 15 érintkezős (hüvely) x1

USB

Type-A (5 V/1,5 A)

Vezérlés

USB

B típusú

RS-232 soros vezérlés

9 érintkezős x 1 IR vevő x 2 12V Kioldó

12VDC (0,2 A) x 1 LAN vezérlés

RJ45 x 1

Bemeneti csatlakozók

PC bemenet

RGB bemenet

D-Sub 15 érintkezős (hüvely) x 1

Videó jelbemenet

VIDEO

RCA aljzat x 1

SD/HDTV jelbemenet

Digitális - HDMI1 x 1 Digitális - HDMI2 x 1

Audió jelbemenet

Audió be

PC audió csatlakozó x 1 RCA audió (L/R) csatlakozóaljzat x 1

Környezetre vonatkozó előírások

Üzemi hőmérséklet

0°C-40°C tengerszinten

Üzemi relatív páratartalom

10%-90% (nem lecsapódó)

Üzemi magasság

0-35 °C hőmérséklet 0-1499 m tengerszint feletti magasságban 0-30 °C hőmérséklet 1500-3000 m tengerszint feletti magasságban (amikor az 1. hegyvidéki mód be van kapcsolva) 0-30 °C hőmérséklet 1500-4000 m tengerszint feletti magasságban (amikor a 2. hegyvidéki mód és a rendszerkímélő mód be van kapcsolva)

Tárolási hőmérséklet

-20 °C–60 °C

Tárolási páratartalom

10%–90% (lecsapódás nélkül)

Tárolási magasság

30 °C, 0~12 200 m tengerszint feletti magasság

Szállítás

Az eredeti csomagolás vagy azzal egyenértékű csomagolóanyag használata ajánlott

Javítás

Kérjük, látogasson el az alábbi webhelyre, válassza ki az adott országot, és keresse meg a szerviz kapcsolattartási adatait tartalmazó ablakot. http://www.benq.com/welcome

Műszaki adatok70

Page 71

Méretek

90,5

52,3

71,0

51,5

160,5

99,4

120,8

359,8

259,0

Mennyezetre szerelés

* Csavarok mennyezetre szereléshez: M4 (Max. L=25, Min. L=20)

Mértékegység: mm

Csavarok mennyezetre szereléshez

359,8 mm (Sz) x 120,8 mm (Ma) x 259,0 mm (Mé)

537,9

577,7

636,9

99,4

Műszaki adatok 71

359,8

261,1

Page 72

Időzítés táblázat

Támogatott időzítés a PC bemenethez

Frissítési

Felbontás Mód

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_60 59,940 31,469 25,175

640 x 480

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,000 67,500 108,000

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60,000 45,000 74,250 1280 x 768 1280 x 768_60 59,870 47,776 79,500

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000 SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120 (Képváltási

szünet

csökkentése)

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500 XGA_120

(Képváltási

szünet

csökkentése)

BenQ NB

időzítés

BenQ NB

időzítés

gyakoriság

(Hz)

119,854 77,425 83,000

119,989 97,551 115,500

60,000 35,820 46,996

64,995 41,467 51,419

frekvencia

(kHz)

Órajel (MHz)

szekvenciális

képkockák

◎◎◎

◎

◎◎◎

◎

◎◎◎

Felül-

Alul

egym

mellett

ás

Műszaki adatok72

Page 73

Felbontás Mód

Frissítési

gyakoriság

(Hz)

frekvencia

(kHz)

Órajel (MHz)

WXGA_60 59,810 49,702 83,500 WXGA_75 74,934 62,795 106,500

1280 x 800

WXGA_85 84,880 71,554 122,500

WXGA_120

(Csökkentett

119,909 101,563 146,250

kioltással) SXGA_60 60,020 63,981 108,000

1280 x

1024

SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960

1280 x 960_60 60,000 60,000 108,000

1280 x 960_85 85,002 85,938 148,500 1360 x 768 1360 x 768_60 60,015 47,712 85,500 1440 x 900 WXGA+_60 59,887 55,935 106,500

1400 x

1050

1600 x

1200

1680 x

1050

640 x

480@67Hz

832 x

624@75Hz

1024 x

768@75Hz

1152 x

870@75Hz

SXGA+_60 59,978 65,317 121,750

UXGA 60,000 75,000 162,000

1680 x 1050_60 59,954 65,290 146,250

MAC13 66,667 35,000 30,240

MAC16 74,546 49,722 57,280

MAC19 74,930 60,241 80,000

MAC21 75,060 68,680 100,000

szekvenciális

képkockák

Felül-

Alul

egym

mellett

◎◎◎

◎

◎◎

ás

A 3D működés az EDID-fájl és a VGA videokártya jellegétől függ. Előfordulhat, hogy a fenti 3D időzítések nem választhatók a VGA videokártyán.

Műszaki adatok 73

Page 74

Támogatott időzítés Component-YPbPr bemenethez

Időzítés Felbontás

480i 720 x 480 15,73 59,94 13,50

480p 720 x 480 31,47 59,94 27,00

576i 720 x 576 15,63 50,00 13,50

576p 720 x 576 31,25 50,00 27,00 720/50p 1280 x 720 37,50 50,00 74,25 720/60p 1280 x 720 45,00 60,00 74,25 1080/50i 1920 x 1080 28,13 50,00 74,25 1080/60i 1920 x 1080 33,75 60,00 74,25

1080/24p 1920 x 1080 27,00 24,00 74,25 1080/25p 1920 x 1080 28,13 25,00 74,25 1080/30p 1920 x 1080 33,75 30,00 74,25 1080/50p 1920 x 1080 56,25 50,00 148,50 1080/60p 1920 x 1080 67,50 60,00 148,50

Vízszintes

frekvencia (kHz)

Függőleges

frekvencia

(Hz)

Képpont órajel-

frekvencia

(MHz)

Támogatott időzítés videó bemenethez

szekvenci

ális

képkocká

◎

Videó mód

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 vagy 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4,43 15,73 60 4,43

Műszaki adatok74

Vízszintes

frekvencia (kHz)

Függőleges

frekvencia (Hz)

Segéd-

vivőfrekvencia

(MHz)

szekvenciális

képkockák

◎

Page 75

Támogatott időzítés HDMI (HDCP) bemenethez

Felbontás Mód

VGA_60 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,000 67,500 108,000

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60,000 45,000 74,250

1280 x 768 1280 x 768_60 59,870 47,776 79,500

1280 x 800

1280 x 1024

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

SVGA_120

(Képváltási szünet

csökkentése)

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

XGA_120

(Képváltási szünet

csökkentése)

BenQ

Notebook időzítés

BenQ

Notebook időzítés

WXGA_60 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

WXGA_120

(Képváltási szünet

csökkentése)

SXGA_60 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

Frissítési

gyakoriság

(Hz)

119,854 77,425 83,000

119,989 97,551 115,500

60,000 35,820 46,996

64,995 41,467 51,419

119,909 101,563 146,250

frekvencia

(kHz)

Órajel (MHz)

szekvenci

ális

képkockák

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎

Felül-

Alul

◎◎

egymás

mellett

Műszaki adatok 75

Page 76

Felbontás Mód

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900

1400 x 1050 SXGA+_60 59,978 65,317 121,750

1600 x 1200 UXGA 60,000 75,000 162,000

1680 x 1050

640 x

480@67Hz

832 x

624@75Hz

1024 x

768@75Hz

1152 x

870@75Hz

1920 x

1080@60Hz

1920 x

1080@120Hz1920 x 1080_120 120,000 135,000 297,000

1280 x 960_60 60,000 60,000 108,000

1280 x 960_85 85,002 85,938 148,500

WXGA+_60 (csökkentett

kioltással)

WXGA+_60 59,887 55,935 106,500

1680 x 1050_60

(Csökkentett

képintervallum)

1680 x 1050_60 59,954 65,290 146,250

MAC13 66,667 35,000 30,240

MAC16 74,546 49,722 57,280

MAC19 75,020 60,241 80,000

MAC21 75,060 68,680 100,000

1920 x 1080_60 60,000 67,500 148,500

Frissítési

gyakoriság

(Hz)

60,000 55,469 88,750

59,883 64,674 119,000

frekvencia

(kHz)

Órajel (MHz)

szekvenci

ális

képkockák

◎

Felül-

Alul

◎◎

◎

◎◎

egymás

mellett

1920 x

1200@60Hz

1920 x

1200@120Hz1920 x 1200_120 119,909 152,404 317,000

1920 x1080

(VESA)

3840 x 2160

1920 x 1200_60

(Csökkentett

képintervallum)

1920 x 1080_60

(az Auditorium

típus esetében)

3840 x 2160_30 (a

4K2K típus

esetében)

3840 x 2160_60 (a

4K2K típus

esetében)

59,950 74,038 154,000

59,963 67,158 173,000

30,000 67,500 297,000

60,000 135,000 594,000

Műszaki adatok76

◎◎

◎

Page 77

Felbontás Mód

4096 x 2160 4096 x 2160_60 60,000 135,000 594,000

Az időzítés az EDID-fájl és a VGA grafikus kártya korlátozásaitól függ. Előfordulhat, hogy a fenti időzítések nem választhatók a VGA videokártyán.

Frissítési

gyakoriság

(Hz)

frekvencia

(kHz)

Órajel (MHz)

Támogatott időzítés HDMI videó bemenethez

szekvenci

ális

képkockák

Felül-

Alul

egymás

mellett

Időzítés Felbontás

480i

480p 720 x 480 31,47 59,94 27,00

576i

576p 720 x 576 31,25 50,00 27,00

720/50p 1280 x 720 37,50 50,00 74,25

720/60p 1280 x 720 45,00 60,00 74,25

1080/24p 1920 x 1080 27,00 24,00 74,25

1080/25p 1920 x 1080 28,13 25,00 74,25

1080/30p 1920 x 1080 33,75 30,00 74,25

1080/50i 1920 x 1080 28,13 50,00 74,25

1080/60i 1920 x 1080 33,75 60,00 74,25

1080/50p 1920 x 1080 56,25 50,00 148,50

1080/60p 1920 x 1080 67,50 60,00 148,50

2160/24p 3840 x 2160 54,00 24,00 297,00

2160/25p 3840 x 2160 56,25 25,00 297,00

2160/30p 3840 x 2160 67,50 30,00 297,00

2160/50p 3840 x 2160 112,50 50,00 594,00

2160/60p 3840 x 2160 135,00 60,00 594,00

2160/24p 4096 x 2160 54,00 24,00 297,00

2160/25p 4096 x 2160 56,25 25,00 297,00

2160/30p 4096 x 2160 67,50 30,00 297,00

2160/50p 4096 x 2160 112,50 50,00 594,00

2160/60p 4096 x 2160 135,00 60,00 594,00

720 (1440) x

480

720 (1440) x

576

Vízszintes frekvencia

(kHz)

15,73 59,94 27,00

15,63 50,00 27,00

Függőleges

frekvencia

(Hz)

Képpont

órajel-

frekvencia

(MHz)

szekvenci

ális

képkockák

◎

◎◎◎◎

keret

csoma

Felül-

golás

◎◎◎

egym

Alul

ás

mellett

◎

◎◎

Műszaki adatok 77

Page 78

Garancia és szerzői jogi információk

Korlátozott garancia

A BenQ normál használat és tárolás esetén a termékre anyag- és kivitelezési hibákra kiterjedő garanciát nyújt.

A vásárlási bizonylatra minden garancia igény esetén szükség van. Abban az esetben, ha ez a termék a garanciális időtartamon belül hibásnak bizonyulna, a BenQ kizárólagos kötelezettségét a hibás alkatrészek cseréje (munkavégzéssel együtt) jelenti, ezen kívül más igény nem támasztható. A garanciális javítás érdekében a hibát azonnal jelezze a termék vásárlásának helyén.

Fontos: A fenti garancia érvényét veszíti, ha a vevő a terméket nem a BenQ írásos utasításainak megfelelően üzemelteti, különösen tekintettel a következőkre: a környezet páratartalma 10% és 90% közötti kell, hogy legyen, a hőmérséklet pedig 0°C és 35°C között, a tengerszint feletti magasság ne haladja meg a 1500 métert, és el kell kerülni a poros környezetben történő használatot. Ez a jótállás meghatározott jogokkal ruházza fel Önt, de országonként eltérően egyéb jogok is megillethetik.

Bővebb információ: www.BenQ.com.

Szerzői jog

Szerzői jog 2011. BenQ Corporation. Minden jog fenntartva. A publikációt és annak részeit tilos a BenQ Corporation előzetes írásbeli engedélye nélkül lemásolni, továbbítani, adathordozóra írni, visszakereső rendszerekben tárolni, idegen vagy számítógépes nyelvekre lefordítani - ideértve az elektronikus, az optikai, a vegyi, a manuális és az egyéb módokat is.

Felelősséget kizáró nyilatkozat

A BenQ Corporation nem nyilatkozik sem nyíltan, sem burkoltan a kiadvány tartalmáról, és nem is ad rá garanciát, továbbá kifejezetten visszautasítja, hogy meghatározott célra való alkalmasságra vagy eladhatóságra vonatkozó garanciát nyújtana. A BenQ fenntartja a kiadvány változtatásának jogát anélkül, hogy a módosításokról vagy változtatásokról bárkit értesítenie kellene.

*DLP, Digital Micromirror Device és a DMD a Texas Instruments védjegye. Az egyéb copyright az illető vállalatok és szervezetek tulajdona.

Szabadalmak

A BenQ kivetítő szabadalmával kapcsolatos részletekért lépjen a http:// patmarking.benq.com/ oldalra.

Garancia és szerzői jogi információk78

Page 79

PJLink

PJLink protokoll

A kivetítő hálózati funkciója támogatja a Class 1 besorolású PJLink használatát, és a PJLink protokoll használatával elvégezheti a kivetítő beállítását és lekérdezheti a kivetítő állapotát egy számítógépen keresztül.

Vezérlőparancsok

Az alábbi táblázatban megtekintheti a PJLink protokoll azon parancsait, amelyeket a kivetítő vezérlésére használhat.

Parancs

POWR

POWR?

INPT

INPT?

AVMT Némítás 11

AVM T?

Vezérlési részletek

Tápellátás vezérlője01

Tápellátás állapotának lekérdezése

Bemenet kiválasztása

Bemenet állapotának lekérdezése

Némítás lekérdezése

Paraméter/ eredménykarakterlánc

0 1

11 21 31 32

10 21 20 31 30

Megjegyzés

Készenlét Bekapcsolt állapot

PC / YPbPr VIDEO HDMI 1 HDMI 2

Videó némítása bekapcsolva Videó némítása kikapcsolva Hang némítása bekapcsolva Hang némítása kikapcsolva Videó és hang némítása bekapcsolva Videó és hang némítása kikapcsolva

PJLink 79

Page 80

Parancs

ERST?

LAMP?

INST?

NAME?

INF1?

INF2?

INF0?

CLASS?

Vezérlési részletek

Hibaállapot lekérdezése

Fényforrás állapotának lekérdezése

Bemenetvál asztó lista lekérdezése

Kivetítő nevének lekérdezése

Gyártó nevének lekérdezése

Típus nevének lekérdezése

Egyéb információk lekérdezése

Osztállyal kapcsolatos információ lekérdezése

Paraméter/ eredmény-

Megjegyzés

karakterlánc

Ventilátorhibáka

1. bájt

2. bájt

xxxxxx

xxxxxxxxxxxx

11 21 31 32 SU765 / SX765

xxxxx

BenQ A gyártó nevét adja vissza

SU765 / SX765 A típus nevét adja vissza

xxxxx

1 A PJLink osztályát adja vissza

3. bájt

4. bájt

5. bájt

6. bájt

1. szám (1-5 számjegy): Fényforrás 1 futásideje

A következő helyen található névkészletet adja vissza: [PROJECTOR NAME] [NETWORK SETUP].

Információkat ad vissza, például a verziószámot

t jelez, és a 0-2 értéket adja vissza

Fényforrással kapcsolatos hibákat jelez, és a 0-2 értéket adja vissza

Hőmérsékleti hibákat jelez, és a 0-2 értéket adja vissza

A 0 értéket adja vissza

Egyéb hibákat jelez, és a 0-2 értéket adja vissza

•0=Nem

•1=Figyelmeztet

•2=Hiba

észlelhető hiba

és

PJLink80

Benq SU765, SX765 User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tartalom

Fontos biztonsági tudnivalók

Bevezetés

A kivetítő jellemzői

Csomag tartalma

Mellékelt tartozékok

Kiegészítő tartozékok

A kivetítő külső nézete

Kezelőszervek és működésük

Kivetítő

Távvezérlő

A kivetítő elhelyezése

A hely kiválasztása

Vetítési méretek

Csatlakoztatás

Videó forráseszközök csatlakoztatása

Audió eszközök csatlakoztatása

Hanglejátszás a kivetítőn keresztül

Intelligens eszközök csatlakoztatása

Működés

A kivetítő indítása

A vetített kép beállítása

A vetítési szög állítása

A kép automatikus korrekciója

A képméret és élesség finombeállítása

2D trapéztorzítás korrekciója

Sarok illesztése korrekciója

A menük használata

A kivetítő rögzítése

A biztonsági kébelrögzítő használata

A jelszavas védelem használata

Jelszó beállítása

Ha elfelejti a jelszót

Az elfelejtett jelszó esetére szóló eljárás megjelenítése

A jelszó megváltoztatása

A jelszavas védelem kikapcsolása

Bemeneti jel váltása

Színtér módosítása

A képoldalarány kiválasztása

Az optimális kép elérése

Falszín használata

A képmód kiválasztása

A képminőség finombeállítása felhasználó által megadott módban

Időzítő beállítása a prezentációhoz

Távoli működtetés

A kép kimerevítése

A kép elrejtése

A vezérlőgombok zárolása

Működés magas tengerszint feletti környezetben

A hang beállítása

A tesztminta használata

A gyors telepítő használata

A kivetítő vezérlése vezetékes LAN környezetben

A kivetítő kikapcsolása

Menü műveletek

Menürendszer

Az egyes menük leírása

Karbantartás

A kivetítő ápolása

A lencse tisztítása

A kivetítő házának tisztítása

A kivetítő tárolása

A kivetítő szállítása

Lámpa információk

A lámpa üzemidejének meghatározása

A lámpa élettartam meghosszabbítása

A lámpacsere időzítése

Lámpacsere

Kijelzések

Hibaelhárítás

Műszaki adatok

A kivetítő műszaki adatai

Méretek

Időzítés táblázat

Garancia és szerzői jogi információk

PJLink
