SP920P Digitális projektor

Felhasználói kézikönyv

Magyar

Tartalom

Fontos biztonsági

tudnivalók..................................3

Bevezetés....................................6

A projektor jellemzői.......................6

Csomagtartalom...............................7

Projektor nézete kívülről.................8

Kezelőszervek és működésük .........9

Projektor.................................................... 9

Távirányító.............................................. 10

A projektor elhelyezése ...........12

A hely kiválasztása .........................12

A vetített kép beállítása kívánság

szerinti méretre...............................13

Csatlakoztatás..........................16

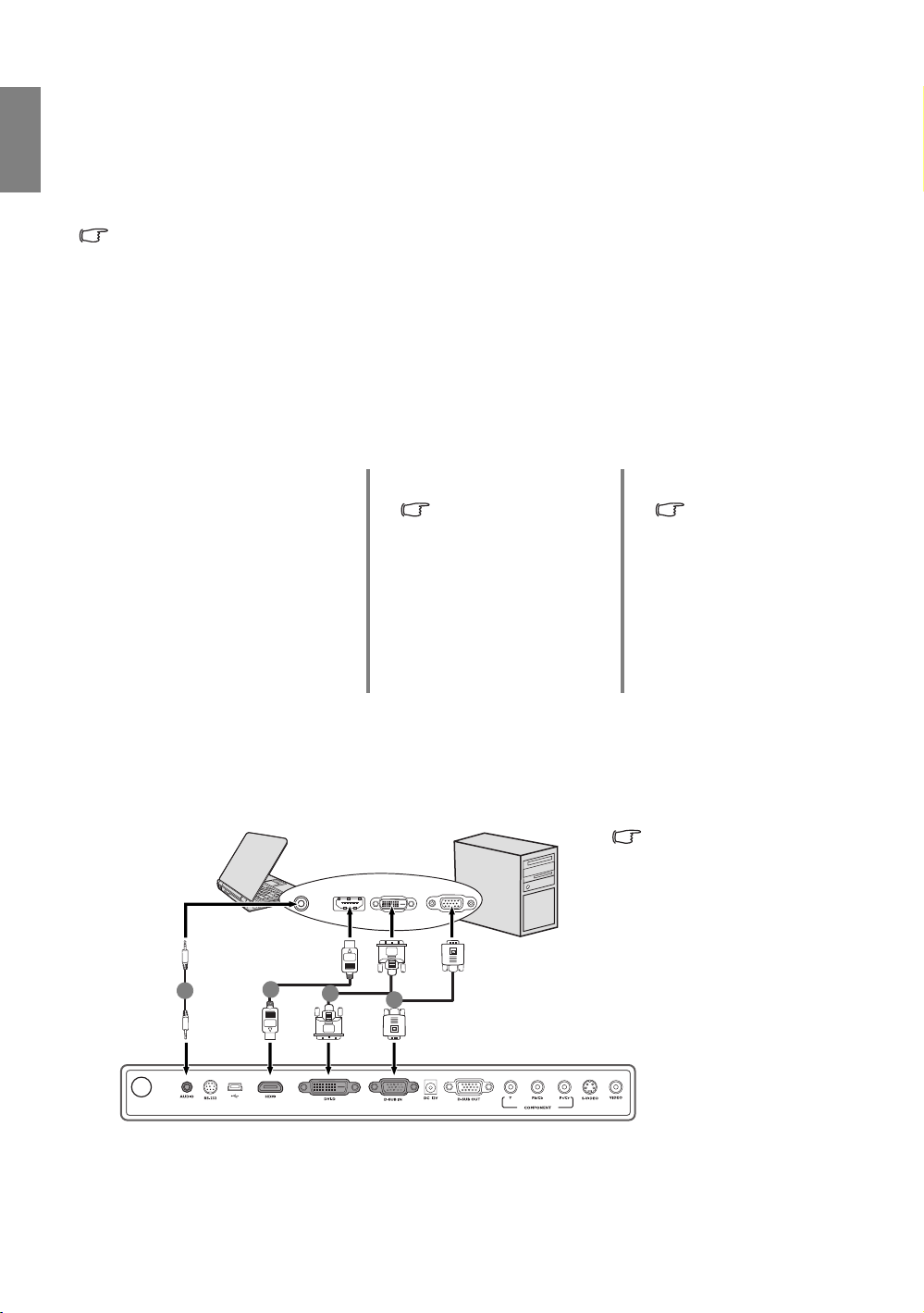

Számítógép vagy monitor

csatlakoztatása ................................16

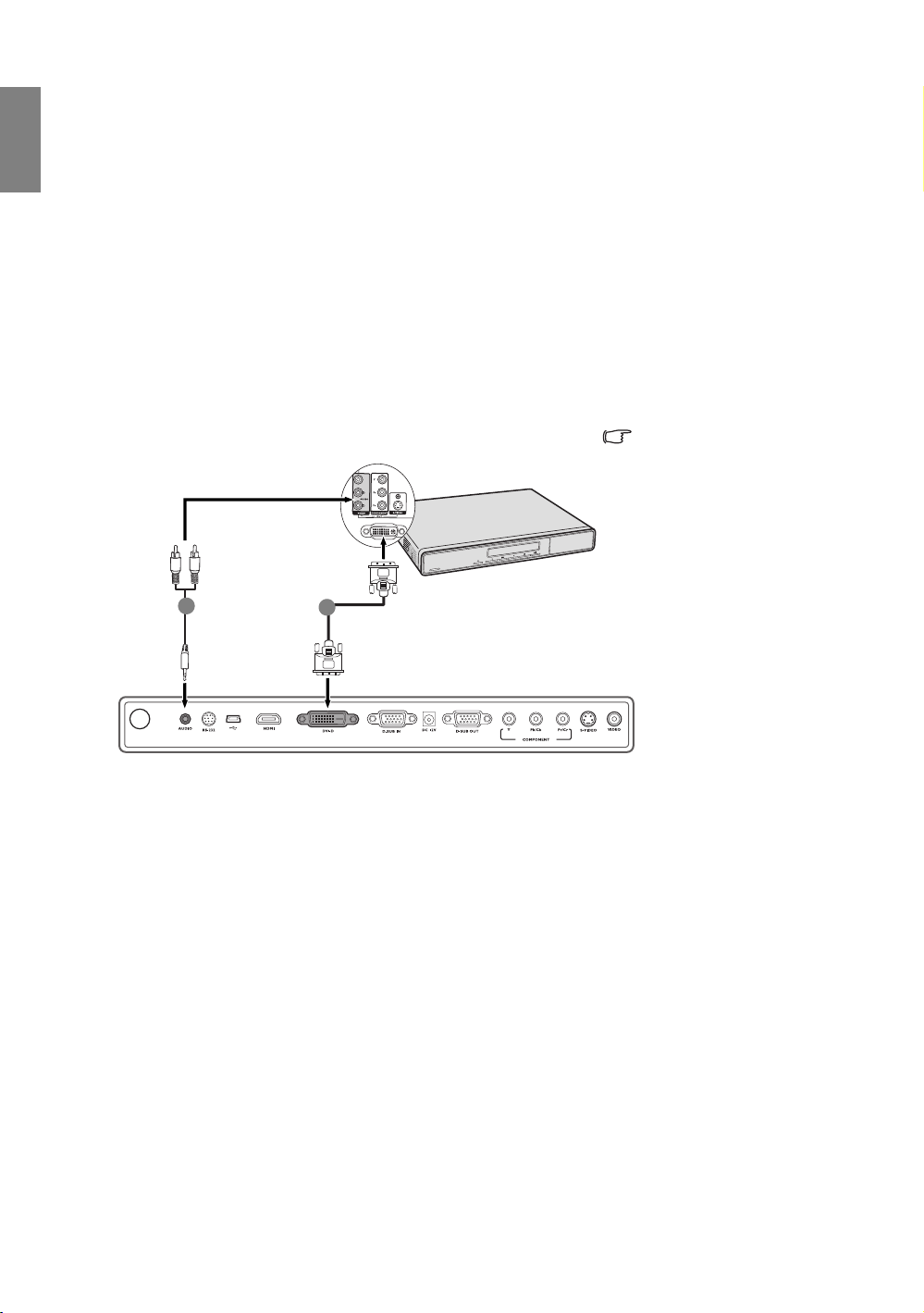

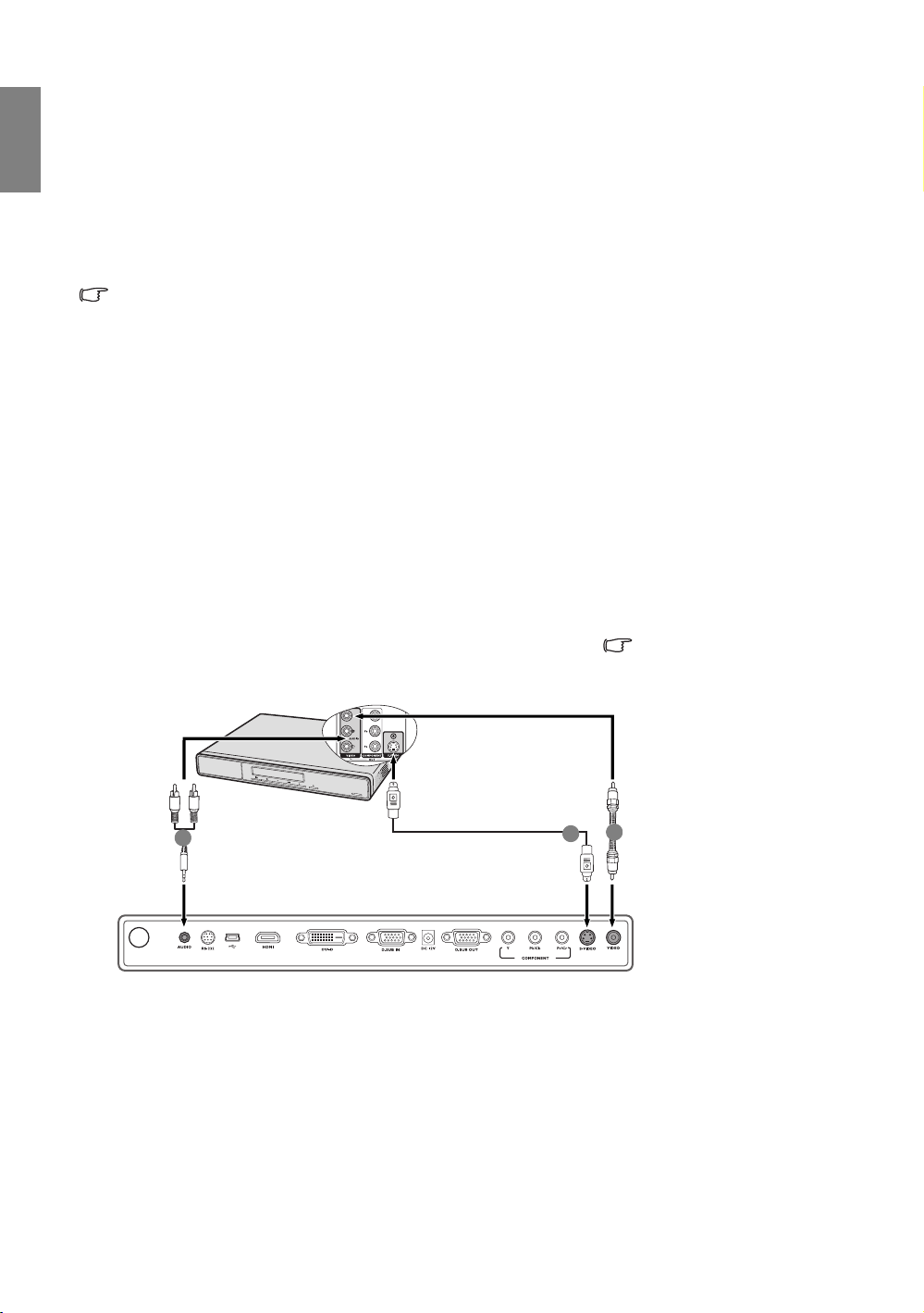

Videóforrás eszközök

csatlakoztatása ................................18

Működés ..................................23

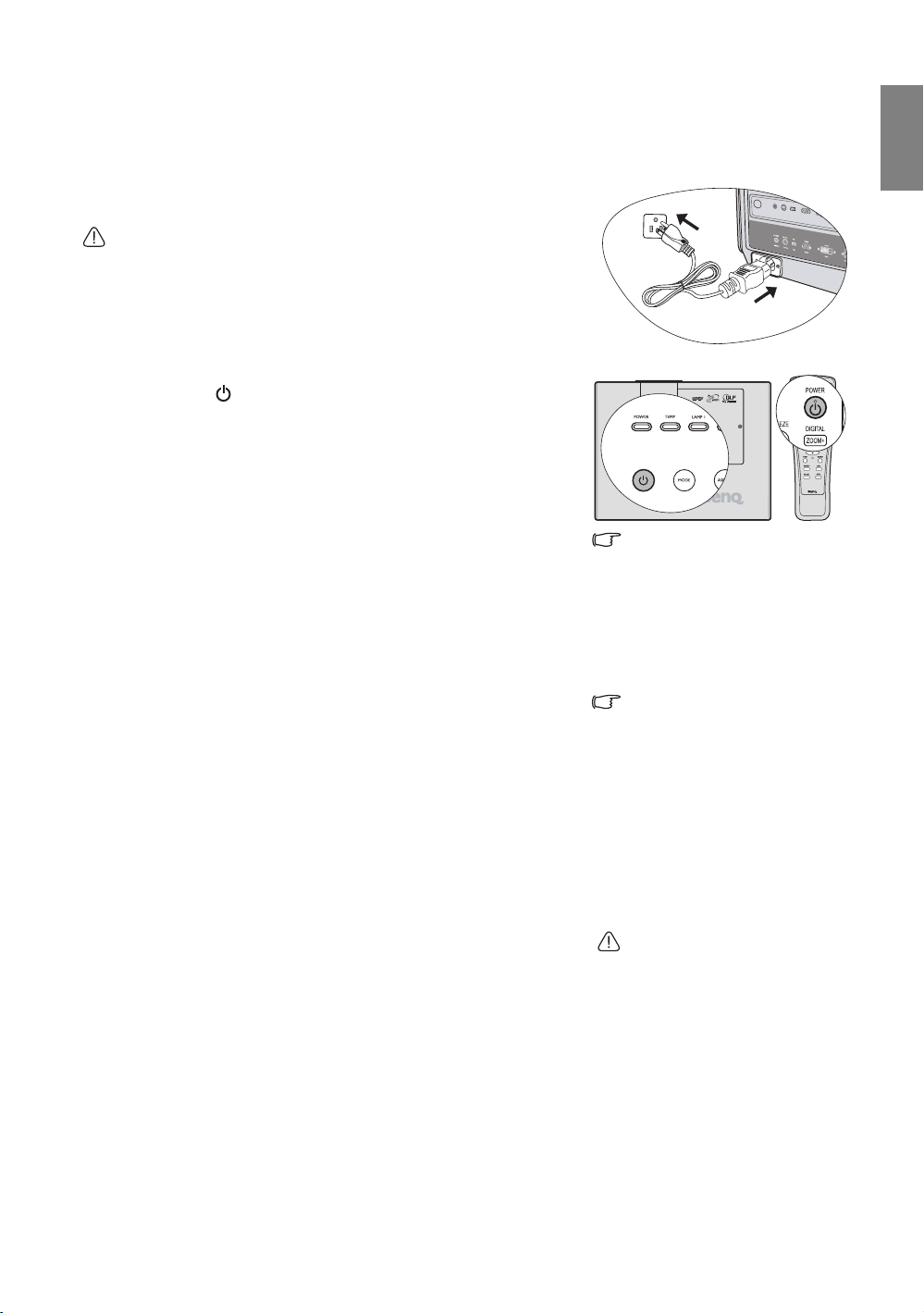

A projektor indítása.......................23

A képernyőmenü (OSD)

használata........................................24

A projektor biztosítása ..................24

Biztonsági kábelzár használata ............. 24

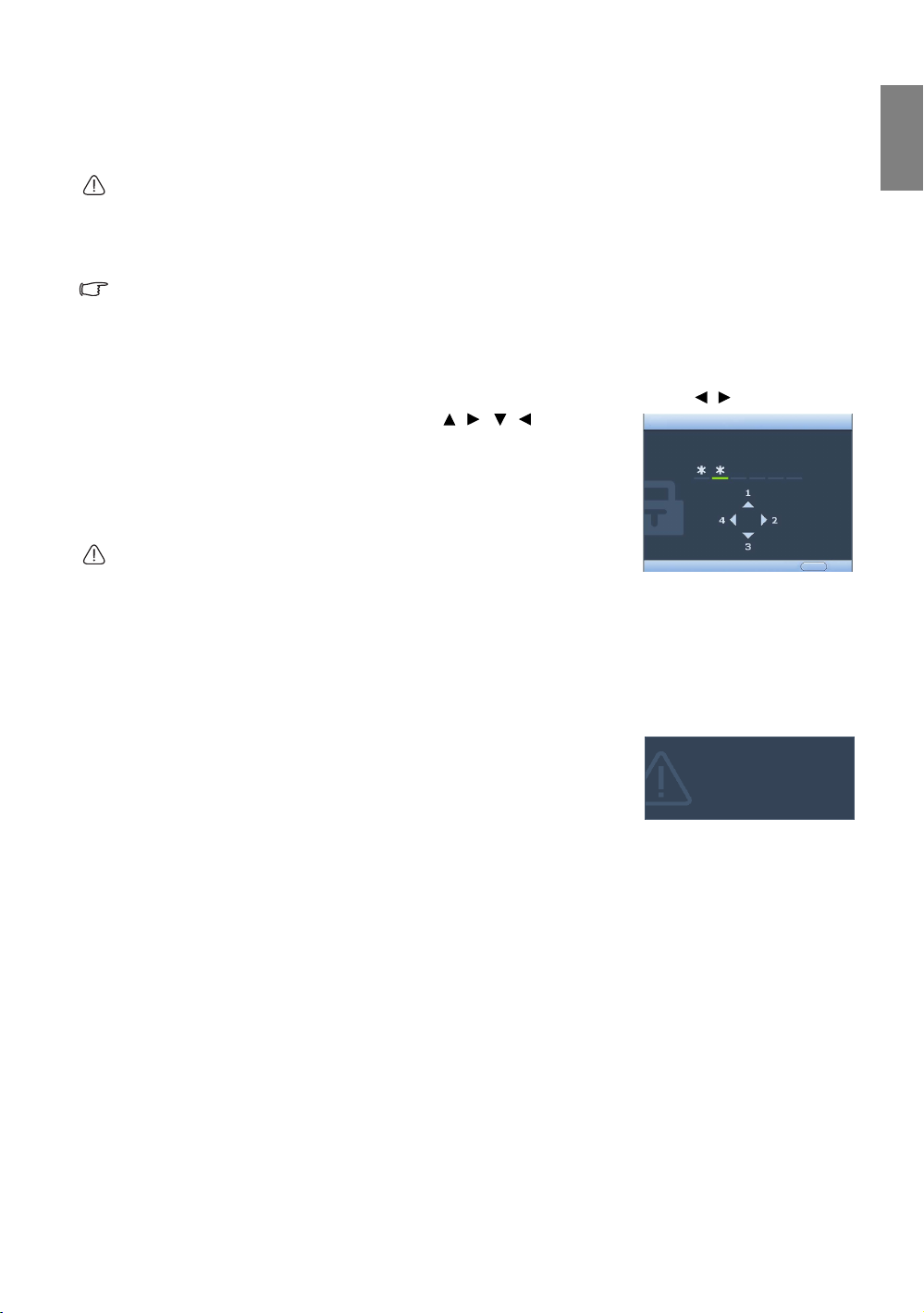

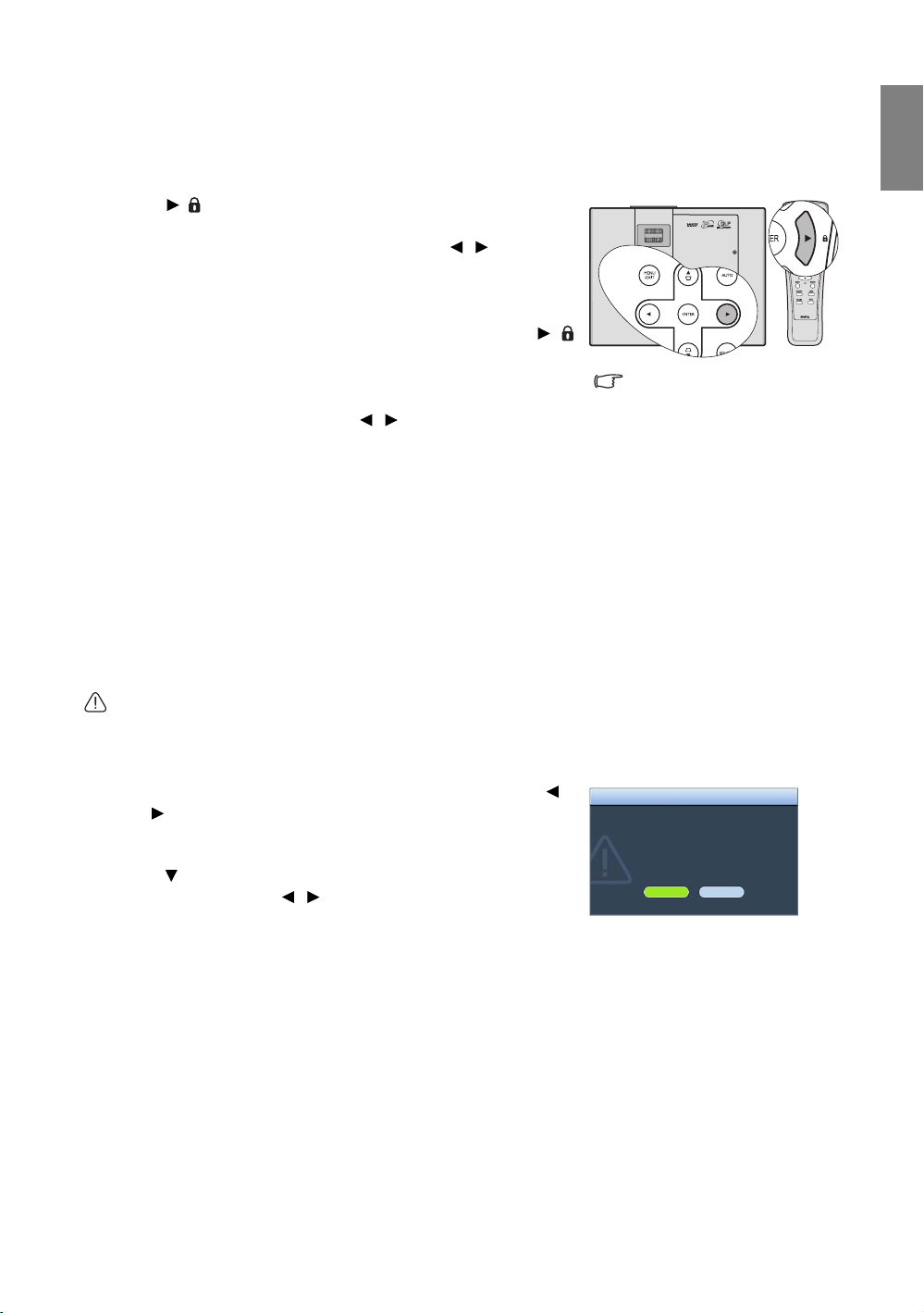

A jelszavas védelem használata............. 25

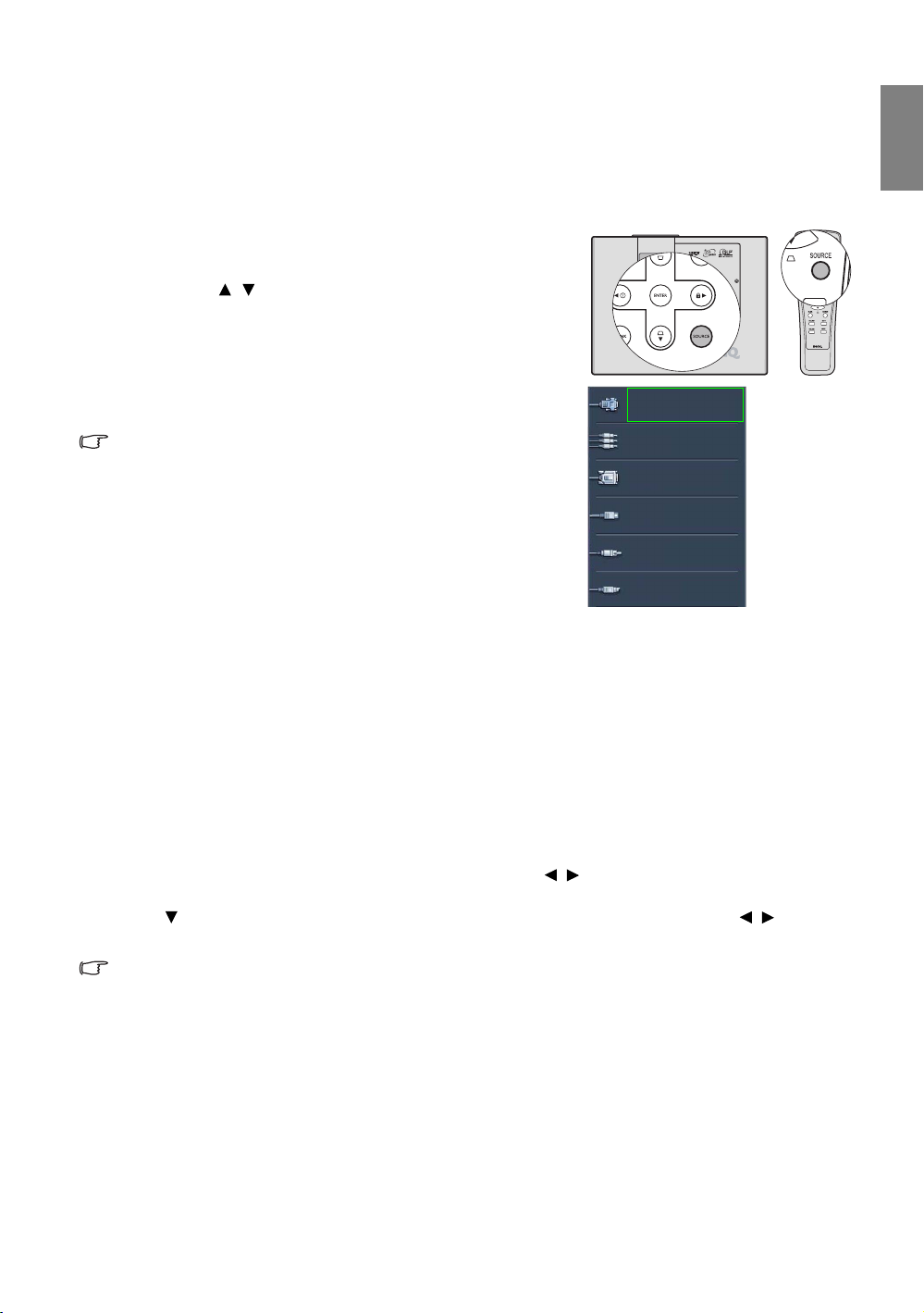

Bejövő jel váltása ............................27

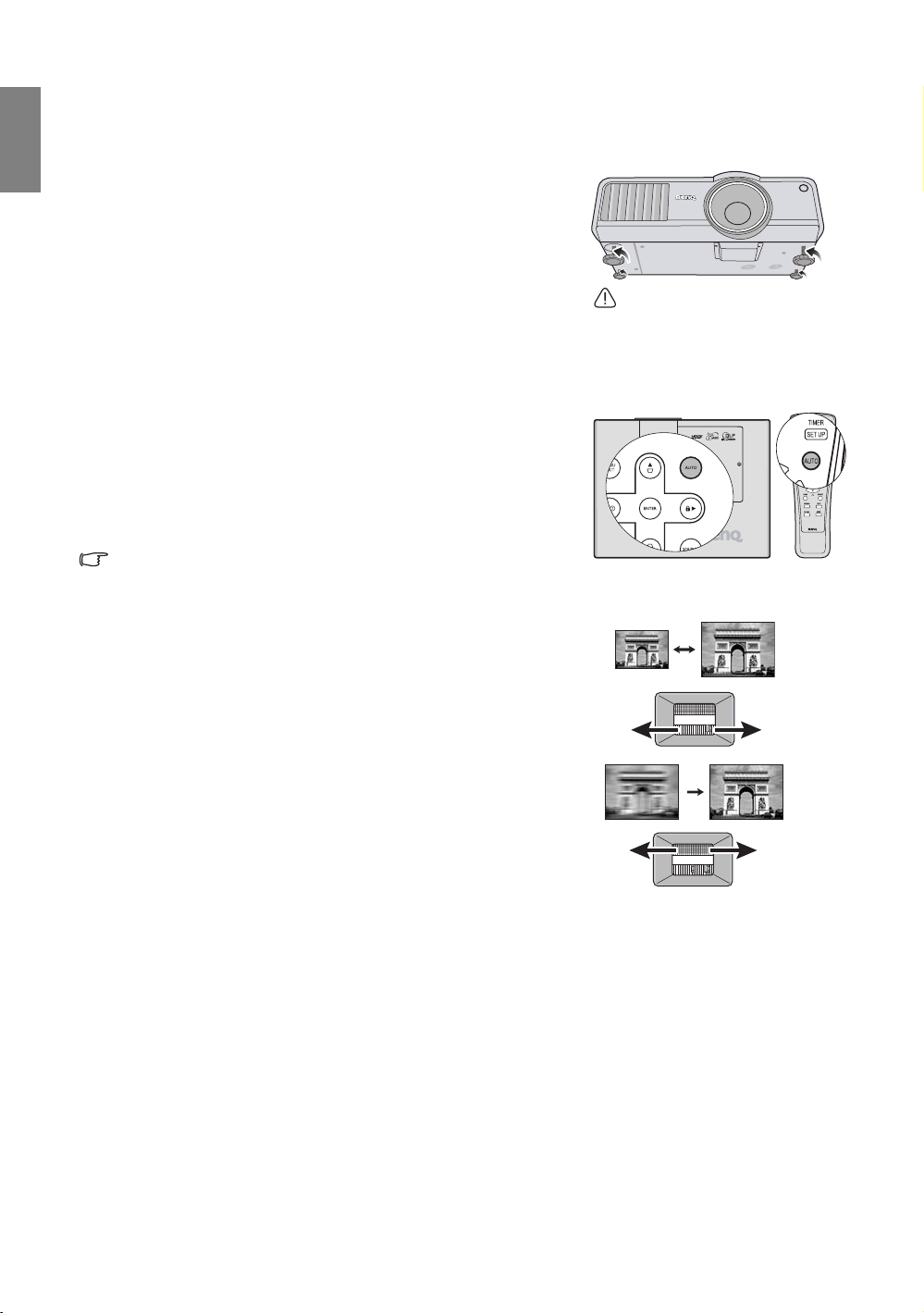

A vetített kép beállítása .................28

A vetítési szög állítása ............................ 28

A kép automatikus korrekciója ............ 28

A képméret és élesség

finombeállítása........................................ 28

Trapéztorzítás korrekciója .................... 29

Részlet keresése nagyítással ..........29

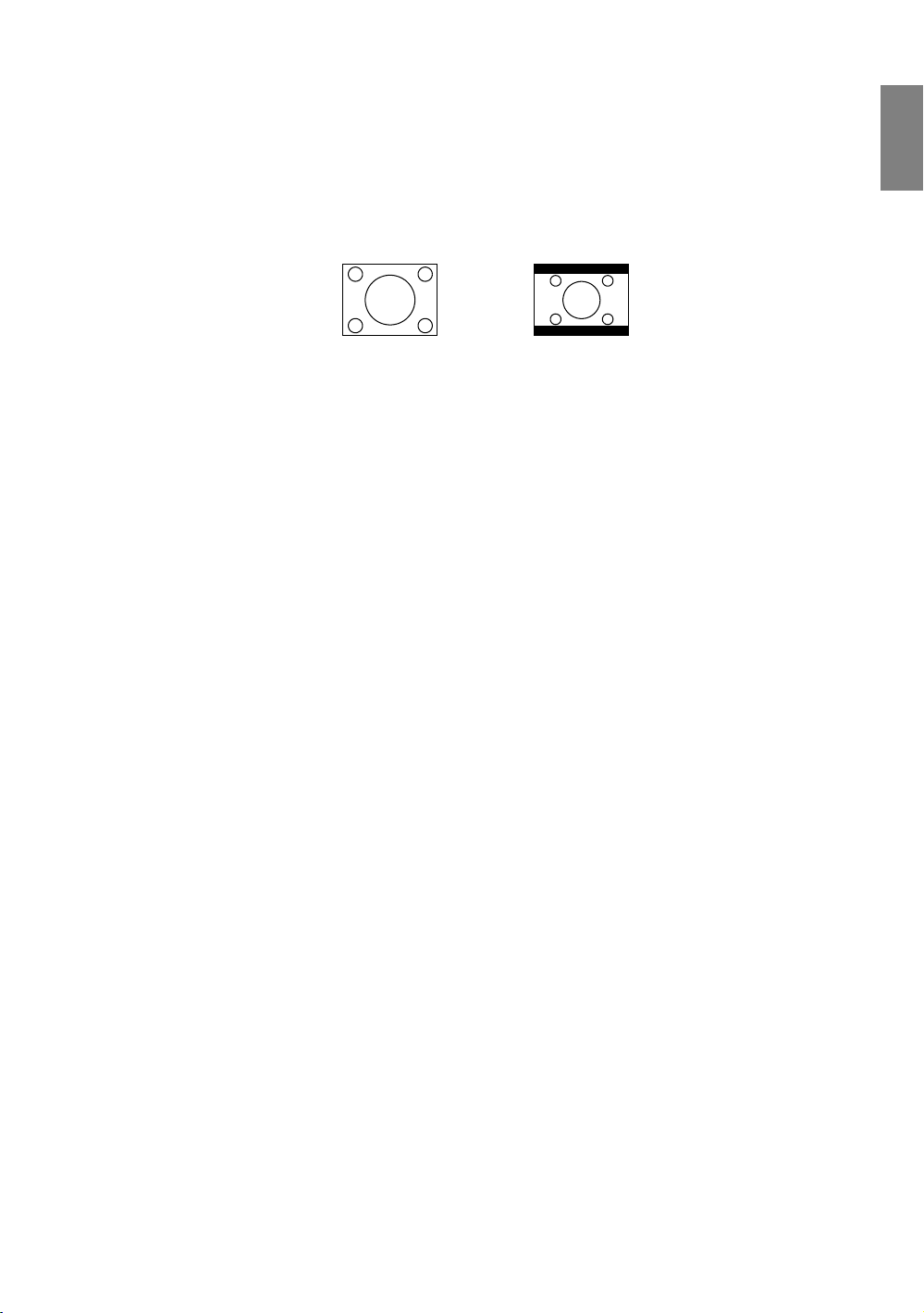

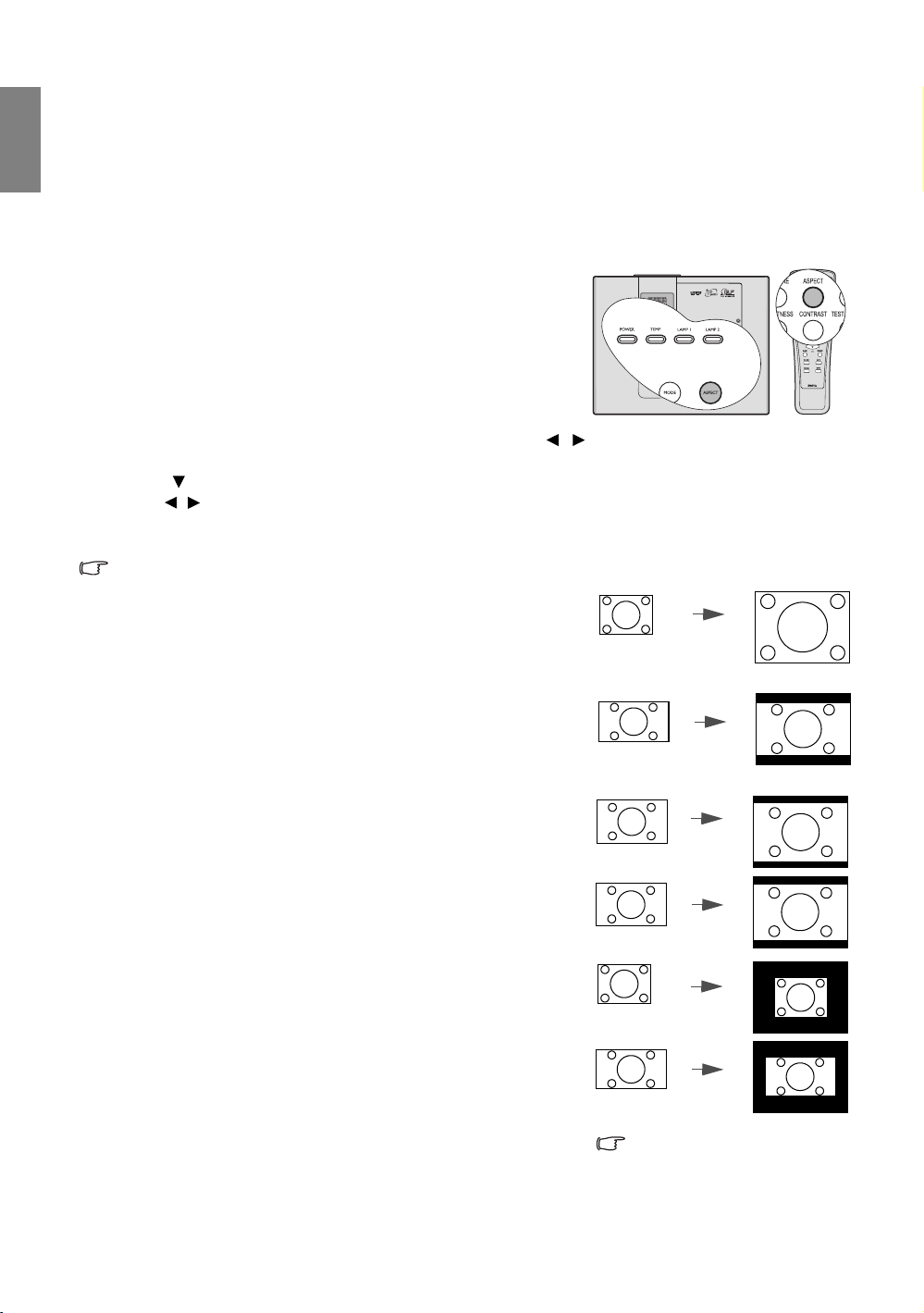

A képoldalarány kiválasztása........30

Az optimális kép elérése................31

Falszín használata................................... 31

A képmód kiválasztása .......................... 31

A képminőség finombeállítása

felhasználó által megadott módban...... 32

Stopperóra beállítása a

prezentációhoz ...............................34

A kép elrejtése.................................36

A kép kimerevítése.........................36

A GYIK funkció használata..........36

A vezérlőgombok zárolása............37

Működés magas tengerszint

feletti környezetben .......................37

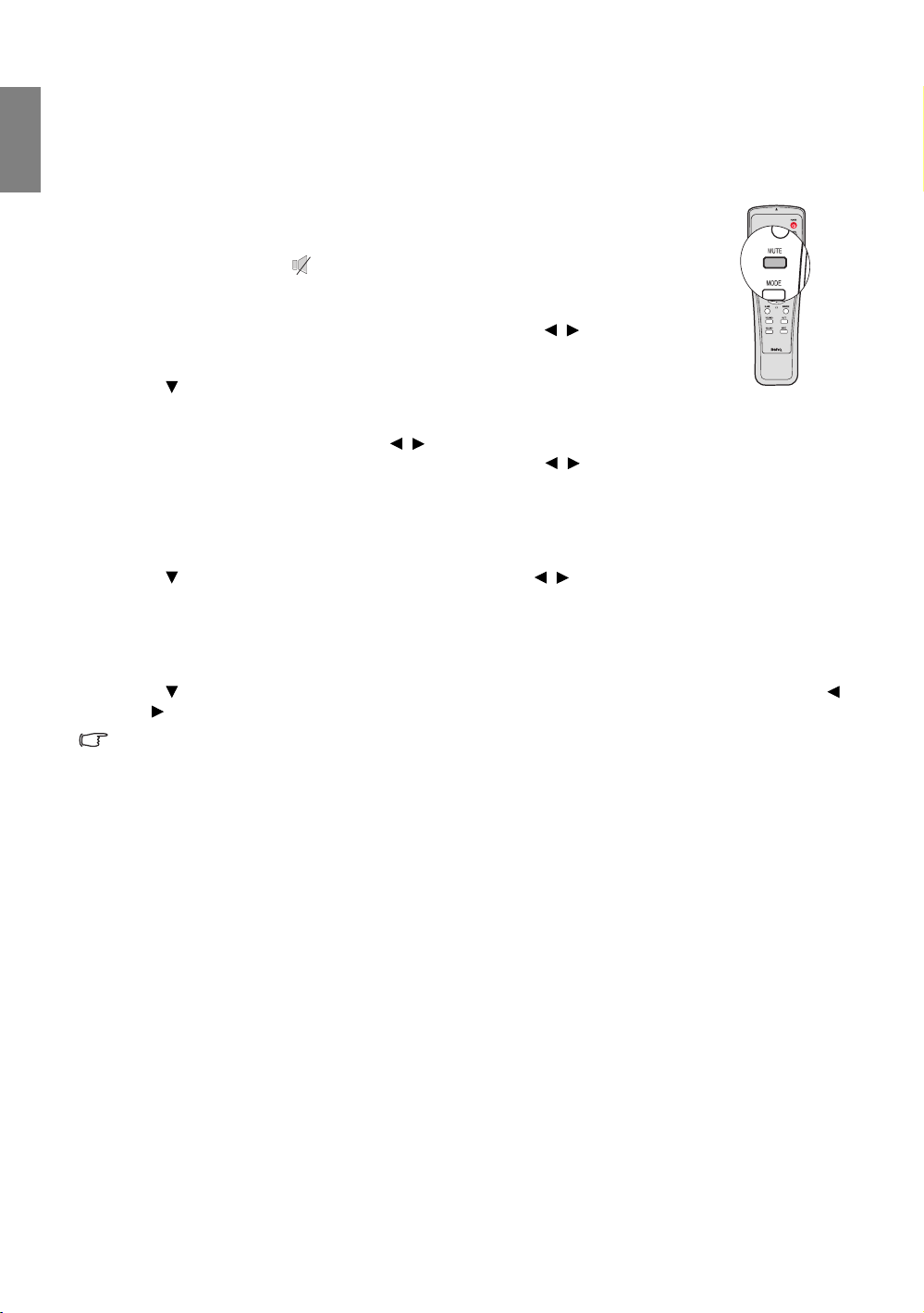

A hang beállítása ............................ 38

A lámpa üzemmód

beállítása..........................................39

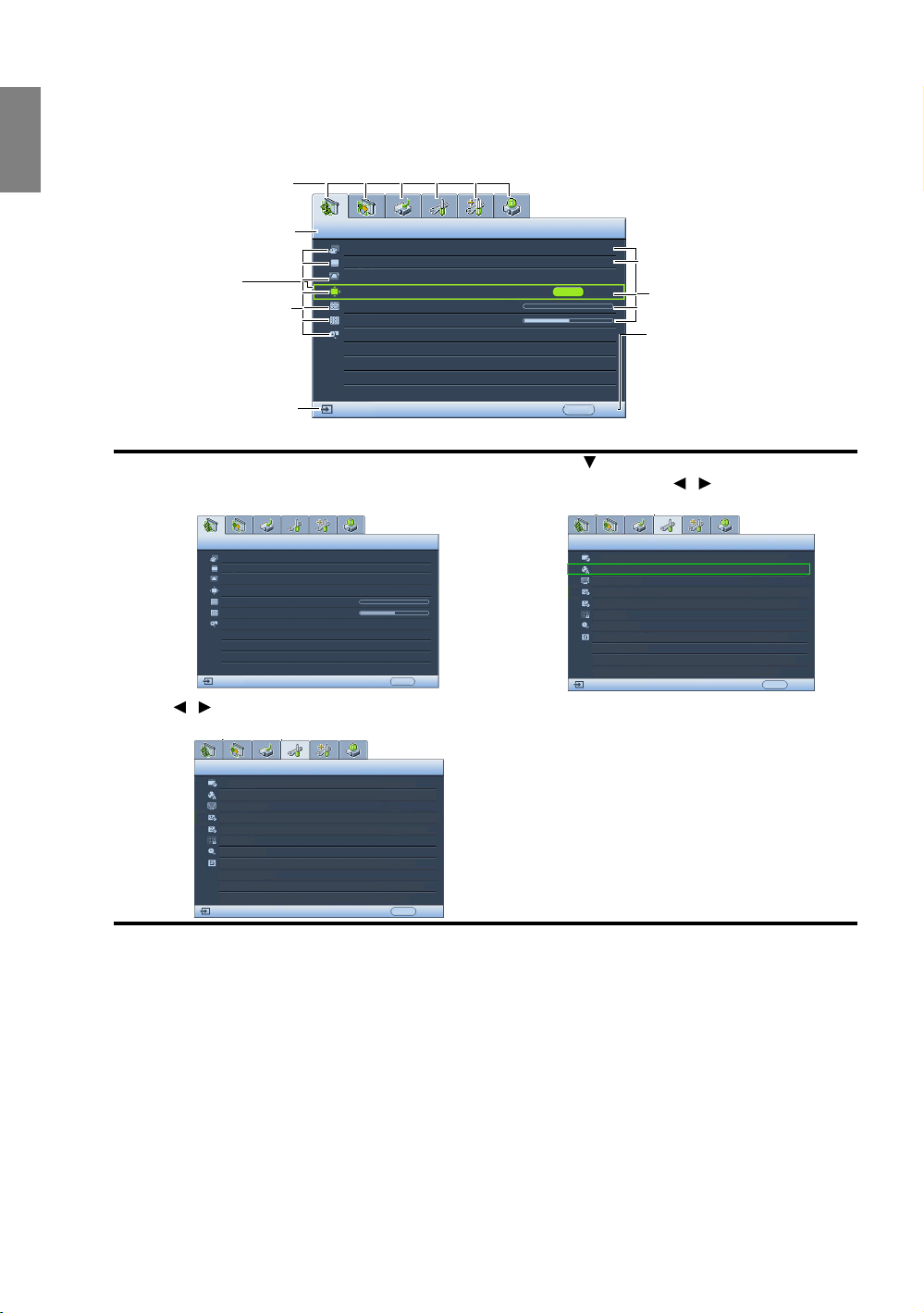

A képernyőmenü (OSD)

testreszabása ...................................39

A projektor lekapcsolása...............40

A képernyőmenü (OSD)...............41

Menüszerkezet.........................................41

Az egyes menük leírása .........................43

Karbantartás ........................... 46

A projektor ápolása........................46

Lámpa információk .......................46

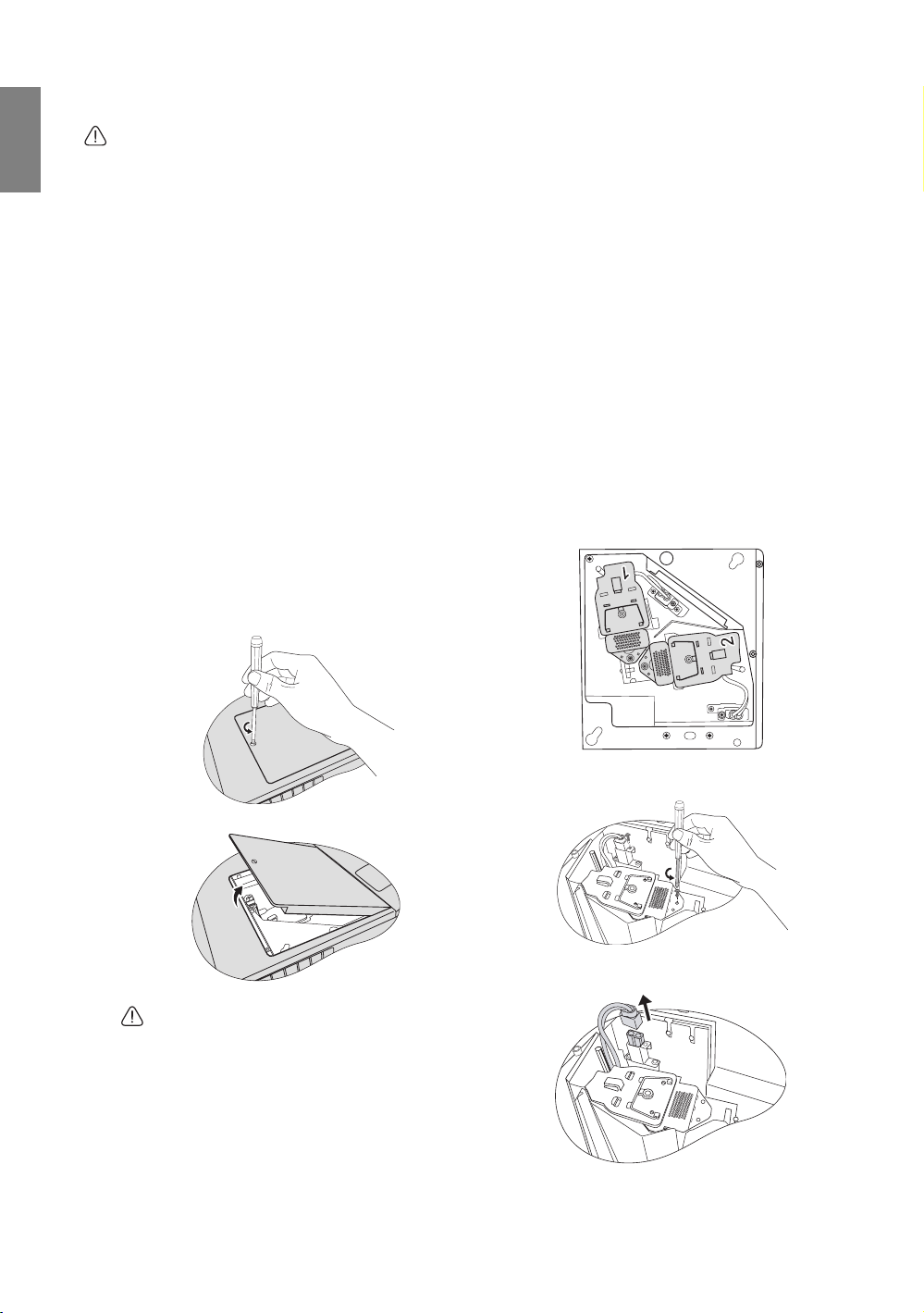

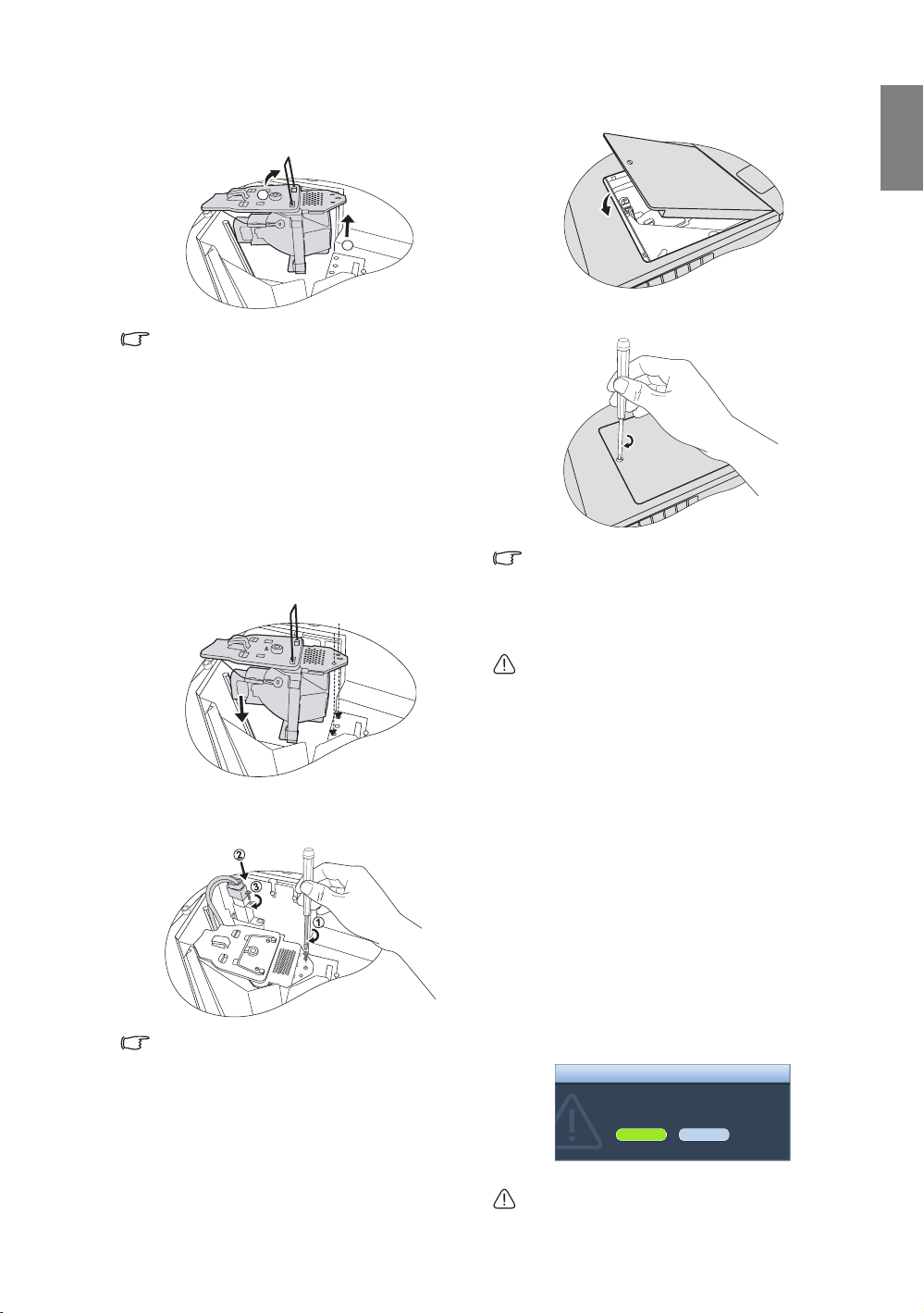

A lámpa cseréje .......................................48

Jelzőlámpák..............................................50

Hibakeresés ............................. 51

Műszaki adatok ....................... 52

A projektor műszaki adatai ..........52

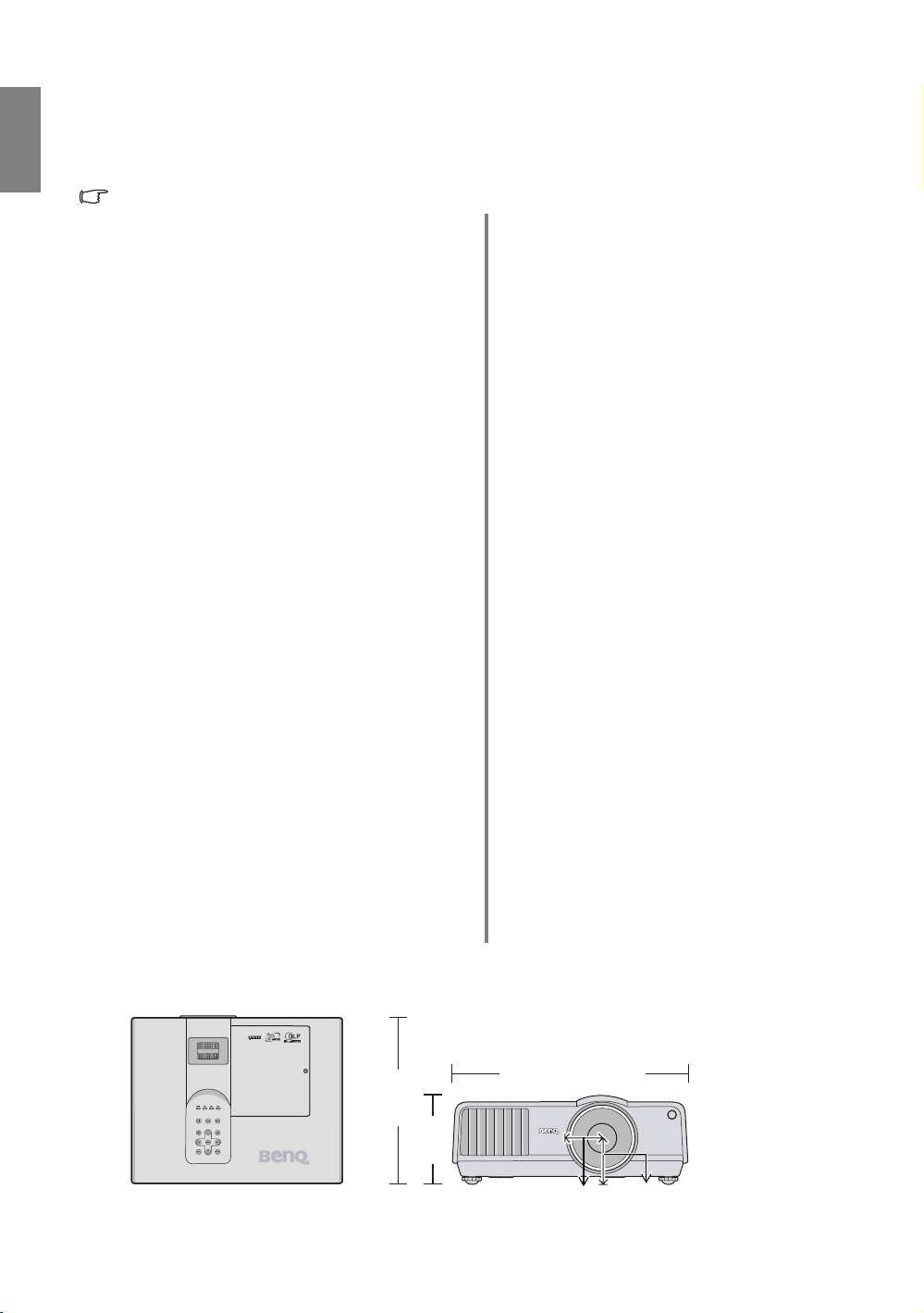

Méretek............................................52

Időzítés táblázat..............................53

Egyéb információk.................. 55

Garancia és copyright

információk ....................................55

Jogszabályi előírás szerinti

nyilatkozatok ..................................56

2 Tartalom

Köszönjük, hogy választása a minőségi BenQ projektorra esett! Tervezésekor szem előtt tartottuk, hogy többféle környezetben is élvezhető képet nyújtson. Az eredményes használat érdekében tanulmányozza át figyelmesen a kézikönyvet, amely eligazítást nyújt a vezérlő menüvel és a működéssel kapcsolatban.

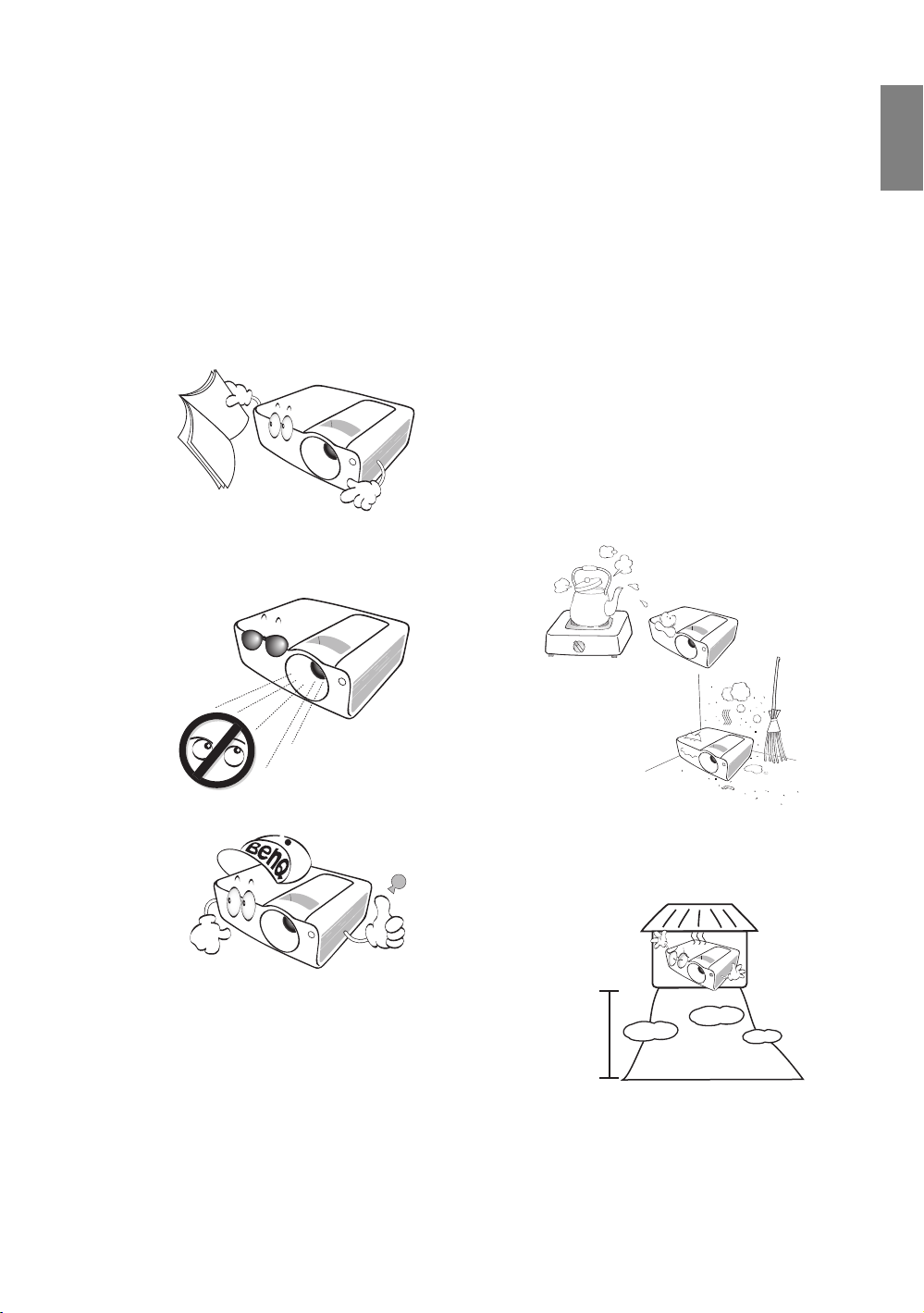

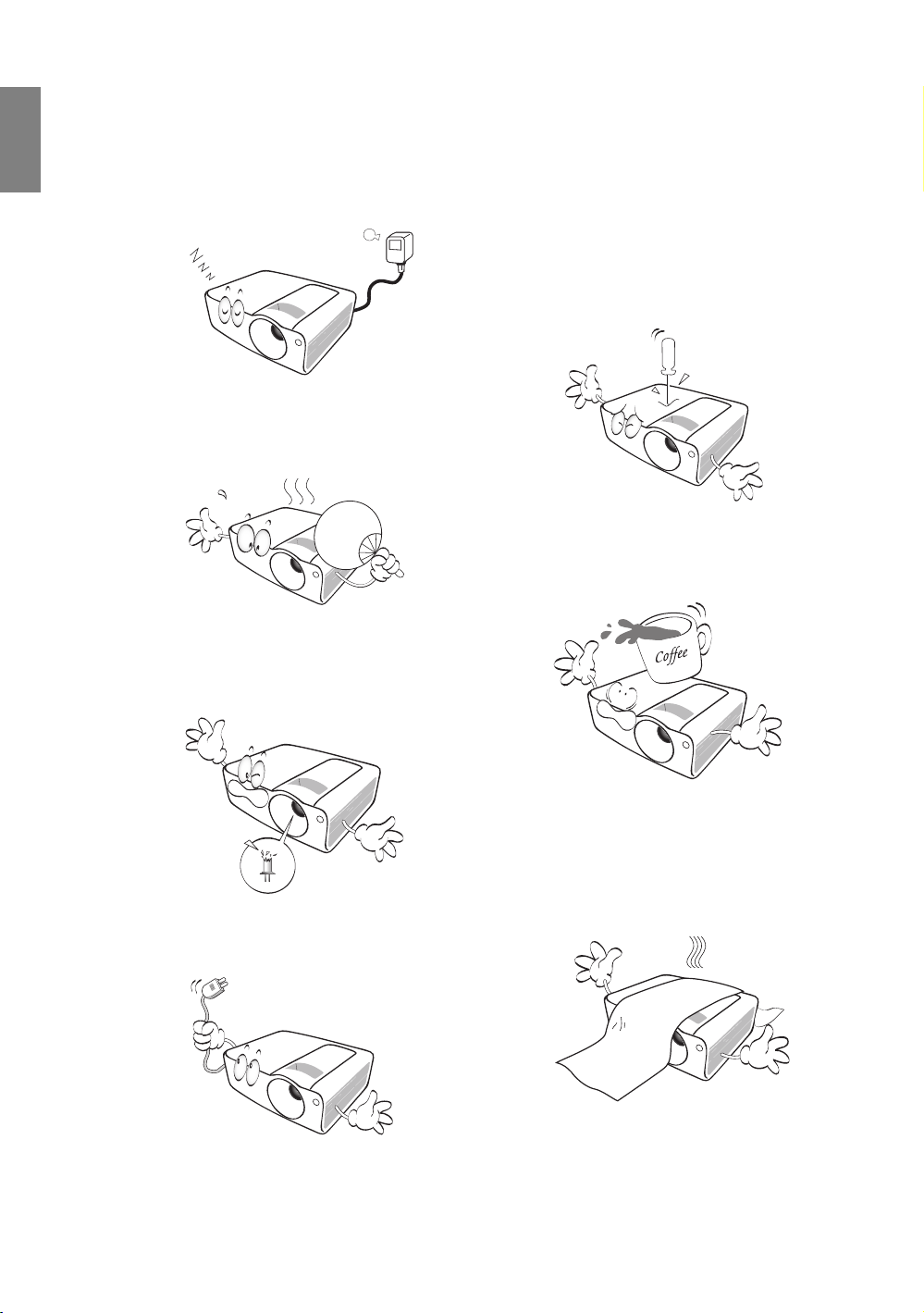

Fontos biztonsági tudnivalók

A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak úgy biztosítható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat.

1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. Őrizze meg későbbi használatra.

2. A projektor működése közben ne nézzen

közvetlenül a lencsébe. Az erős fénysugár károsíthatja a szemét.

4. Ne helyezze a projektort az alábbi környezetbe.

- Zárt vagy rosszul szellőző térbe. A projektort legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása.

- Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében.

- Ahol a nedvesség, por vagy cigarettafüst az optikai alkatrészek szennyeződését okozhatja, rövidítve ezzel a projektor élettartamát és homályosabbá téve a képet.

Magyar

3. A szervizelést bízza képzett szakemberre.

- Tűzriasztók közelébe

- Ahol a környezet hőmérséklete 40°C feletti

- A 3000 m tengerszint feletti magasságot meghaladó helyekre

3000 m

(10 000 láb)

0 m

(0 láb)

Fontos biztonsági tudnivalók

Magyar

5. Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a projektort stabilizátor, túláramvédelem vagy kimaradásmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra.

6. Működéskor a lámpa szélsőségesen meleggé válik. Engedje hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez leszereli.

9. Ne kísérelje meg a projektor szétszerelését. A belül található veszélyes nagyfeszültség halált okozhat, ha áram alatt levő részhez ér. Az egyetlen felhasználó által is szervizelhető rész a lámpaegység, amely saját levehető fedővel rendelkezik. Más burkolatot semmi esetben sem szabad eltávolítani. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse.

10. A projektorra ráállni vagy tárgyat ráhelyezni nem szabad. A projektor valószínű fizikai károsodásán felül ez baleset és esetleges sérülés forrása is lehet.

7. Ne használja a lámpát a névleges élettartamánál hosszabb ideig. A névleges élettartamukon messze túlmenő használat következtében a lámpák néha eltörhetnek.

8. A lámpaegység vagy bármely elektronikai alkatrész cseréje előtt mindig húzza ki a projektor csatlakozódugóját a hálózatból.

11. A szellőző réseket hagyja szabadon.

- A projektort ne helyezze takaróra, ágyneműre vagy más puha felületre.

- A projektort nem szabad ruhával vagy más tárggyal letakarni.

- Ne helyezzen gyúlékony anyagot a projektor közelébe.

Fontos biztonsági tudnivalók

12. A projektort mindig egyenletes, vízszintes felületre helyezve használja.

- Ne használja bal-jobb irányban 10 foknál nagyobb mértékben, vagy előre-hátra irányban 15 foknál nagyobb mértékben megdöntött helyzetben. A projektor használata nem teljesen vízszintes helyzetben a lámpa hibás működését vagy károsodását okozhatja.

17. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektorba fröccsenő folyadékok miatt az meghibásodhat. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében.

Magyar

13. A projektort ne állítsa függőleges helyzetben az oldalára. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kárt okozhat a projektorban.

14. Ez a termék alkalmas mennyezetre szerelt módhoz fordított kép vetítésére.

A projektort a BenQ mennyezeti szerelőkészlettel szabad felszerelni és ügyelni kell a biztonságos rögzítésre.

15. A projektor működése közben a hűtőrács irányából melegített levegő és erre jellemző szag áramolhat. Ez normál jelenség, nem hiba.

16. A projektor működése közben semmivel sem szabad a vetítőobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak. A lencséket ideiglenesen ki lehet kapcsolni a projektoron vagy a távirányítón a BLANK (ÜRES) megnyomásával.

18. A készüléket földelni kell.

A projektor mennyezetre szerelése

Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ projektor használatával, ezért fel kell hívnunk figyelmét az esetleges személyi és anyagi károk megelőzését célzó biztonsági megfontolásokra.

Ha a projektort a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ mennyezeti szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni.

Ha nem a BenQ mennyezeti szerelőkészletet használja a projektor felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a projektor leesik a mennyezetről.

A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ projektort. A BenQ különálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a projektoron a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani, abban az esetben, ha annak rögzítése a szerelőkonzolon kilazulna.

Fontos biztonsági tudnivalók

Magyar

Bevezetés

A projektor jellemzői

A projektor megbízhatósága és könnyű használhatósága a nagy teljesítményű kivetítő optika és a felhasználóközpontú kialakítás ötvözésének eredménye.

A projektor jellemzői a következők:

• Rendkívül éles képek megjelenítésére alkalmas választható kétlámpás kivetítés

• Több előre megadott színű felületre történő vetítést lehetővé tevő falszín korrekció

• Gyors automatikus keresés gyorsítja a jel detektálási folyamatot

• Választható jelszavas védelem

• 11 képmód az egyes vetítési célokhoz igazíthatóan többszörös választást nyújtva

• Tetszés szerinti színkorrekciót lehetővé tevő 3D színkezelés

• A választható gyorsított hűtés funkcióval a projektor rövidebb idő alatt lehűl

• Az egy gombnyomással elérhető GyIK segít a használattal kapcsolatos problémák megoldásában

• A bemutató stopperórája segíti a bemutató alatti időgazdálkodást

• Kiváló minőségű lencsék manuális zoommal

• A legjobb képminőség egy gombos automatikus állítással

• A torzult kép javítása digitális trapéztorzítás korrekcióval

• Adat/videó megjelenítéshez állítható színegyensúly

• Nagy fényerejű vetítő lámpa

• 16,7 millió megjelenített szín

• Többnyelvű képernyőmenü (OSD)

• A beépített hangszóró kevert monó hangot ad, ha van hangbemeneti jel csatlakoztatva

• A nagy teljesítményű AV funkció kiváló minőségű videóképet ad

• Komponens HD TV kompatibilis (YP

• HDCP kompatibilis

• HDMI 1.3 kompatibilis

• A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig egyenes arányban.

bPr)

• A lámpa fényereje idővel csökkenően a lámpa gyártója által megadott határok között változhat. Ez a várható, normális működés.

Bevezetés

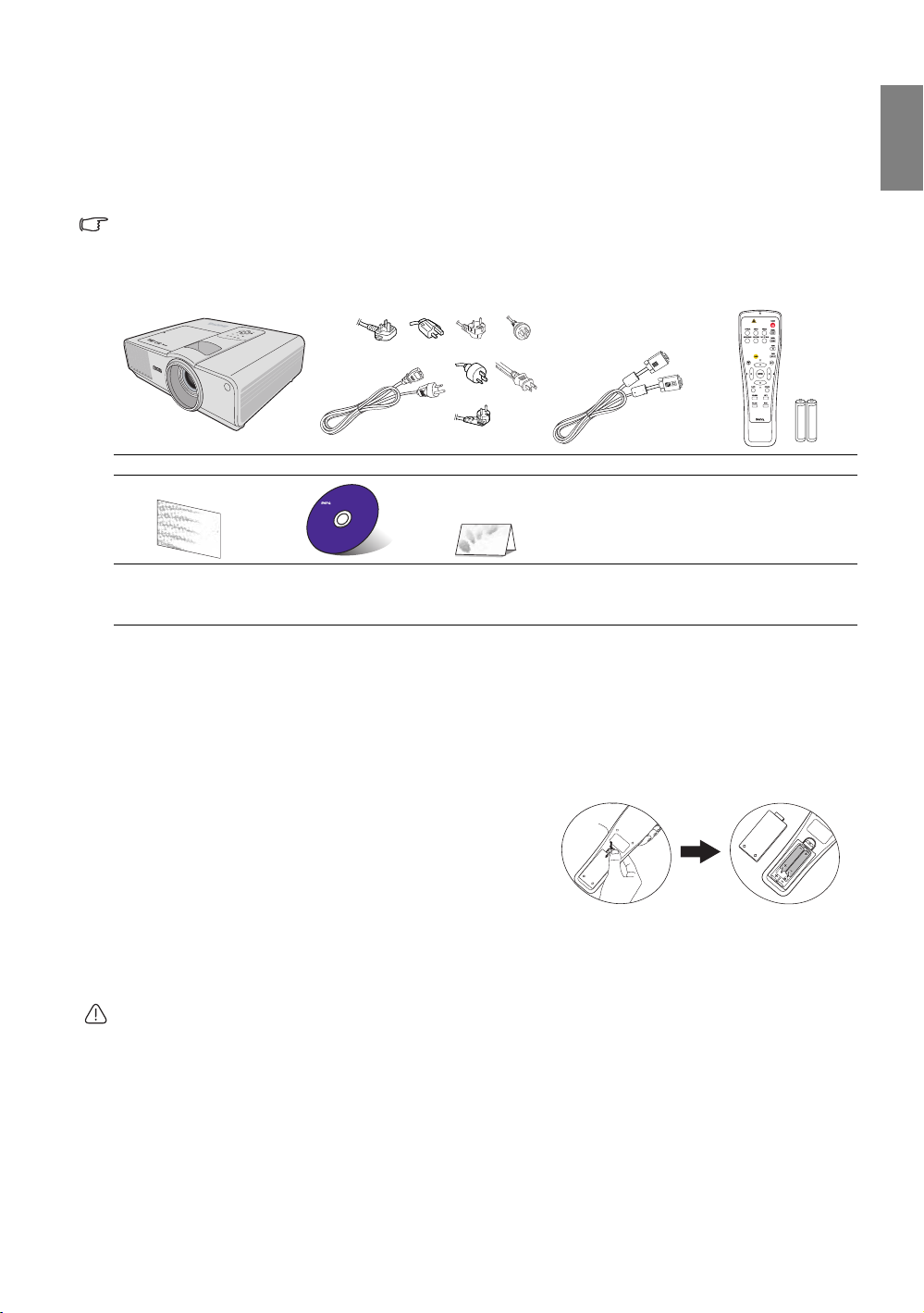

Csomagtartalom

Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie.

Alaptartozékok

A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől.

*A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat.

(KOREA)

(AU)

(EU)

(KÍNA)

(JAPÁN)

(UK) (US)

Projektor Hálózati tápkábel VGA kábel Távirányító elemekkel

Magyar

Rövid útmutató Többnyelvű

Garanciajegy*

felhasználói kézikönyv

Kiegészítő tartozékok

Az alábbi kiegészítőket a helyi forgalmazónál tudja megvásárolni.

1. Tartalék lámpa készlet

2. Mennyezeti szerelőkészlet

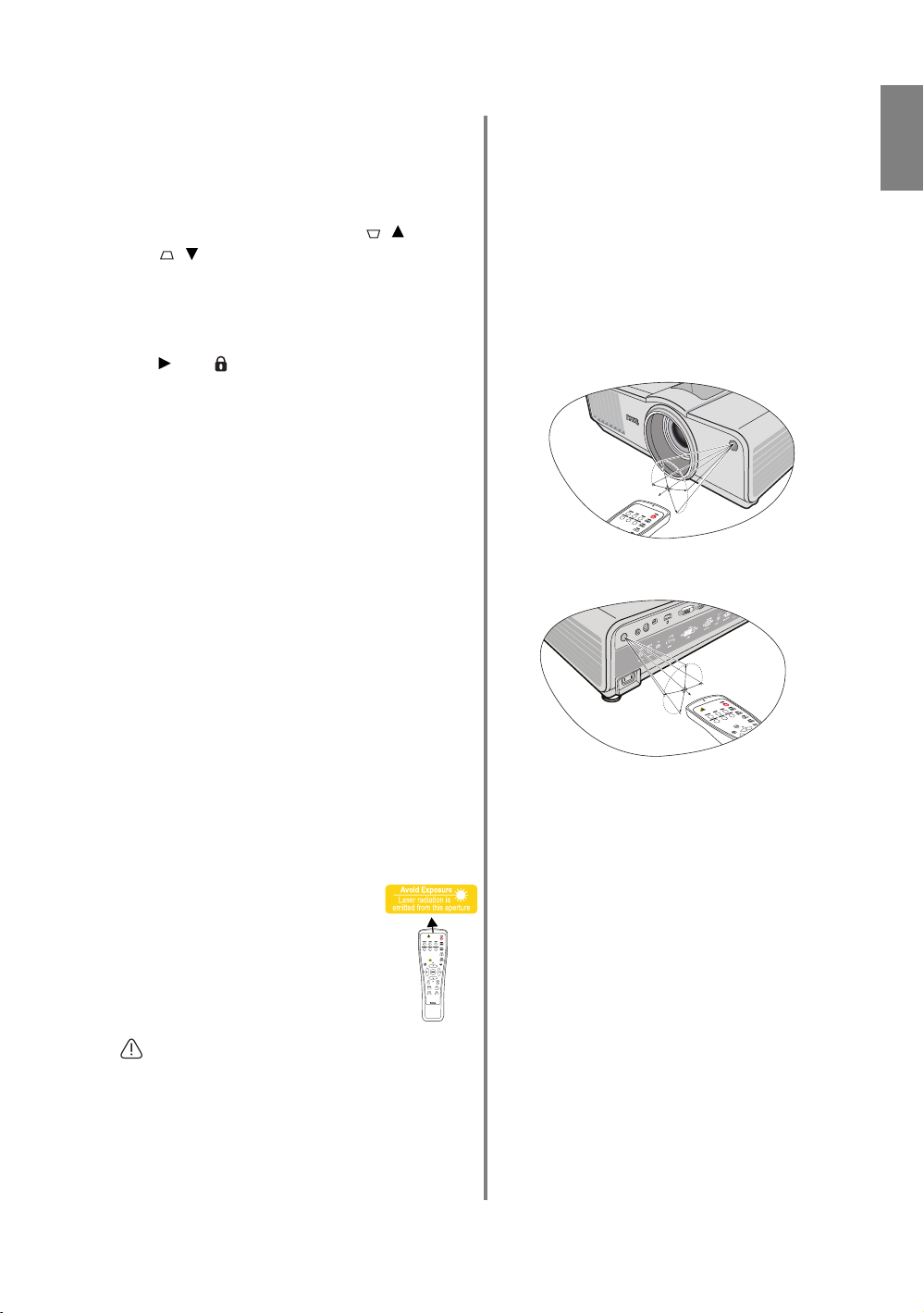

A távirányító elemeinek behelyezése vagy cseréje

1. Az elemtartó fedelének kinyitásához fordítsa a távirányítót

a hátoldalával felfelé, az ujjbarázdákon kifejtett nyomással csúsztassa a fedelet a nyíllal jelölt irányba az ábra szerint. A fedél ekkor lecsúszik.

2. Az elemeket (ha szükséges) vegye ki, és illesszen be két

AAA elemet, ügyelve, hogy az elemeket az elemtartó alján jelzett polaritásnak megfelelően helyezze be. A pozitív (+) a pozitívhoz és a negatív (-) a negatívhoz.

3. A fedél visszahelyezéséhez illessze azt az alaphoz és

csúsztassa vissza a helyére. A helyére érve kattanást hall.

• Ügyeljen, hogy a távirányító és az elemek ne maradjanak túl meleg vagy párás környezetben, mint konyha, fürdőszoba, szauna, télikert vagy zárt autó.

• Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja.

• A használt elemek kidobását a gyártó utasításainak és az érvényes helyi környezetvédelmi előírásoknak megfelelően végezze.

• Az elemeket tilos tűzbe dobni. Robbanás veszélye állhat fenn.

• Ha az elemek lemerültek, vagy a távirányító hosszabb ideig használaton kívül lesz, az elemeket vegye ki, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges kártól.

3. Presentation Plus

4. RS232 kábel

Bevezetés

Magyar

Projektor nézete kívülről

Első/felső oldal

Hátsó/alsó oldal

Csatlakoztatás részleteit lásd "Csatlakoztatás" a(z) 16 oldalon.

16 17

192021

1. Lámparekesz fedele

2. Szellőzőnyílás (meleg levegő kiáramlás)

3. Vetítőobjektív

4. Külső kezelőpult (Bővebben lásd 9.)

5. Fókusz-beállító és zoom gyűrű (Bővebben lásd 9.)

6. Szellőzőnyílás (hideg levegő

beáramlás)

7. Elülső infravörös távérzékelő

8. AC csatlakozózsinór bemenet

9. Beállító láb

10. Kensington lopás elleni zár nyílása

11. Hangszóró rács

12. Lyukak a mennyezeti szereléshez

13. Hátsó infravörös távérzékelő

14. Hangjelbemenet csatlakozóaljzat

15. RS232 vezérlő port

16. USB csatlakozóaljzat

17. HDMI port

18. Bemenő DVI-D jel csatlakozóaljzat

19. RGB (PC)/Komponens video (YPbPr/ YCbCr) jelbemeneti

csatlakozóaljzat

20. DC 12V kimeneti végződés Külső eszközök, például elektromos vetítőernyő vagy fényvezérlő berendezés, stb. indítására használatos.

Csatlakoztatásuk módjáról kérdezze a forgalmazót.

21. RGB jelkimeneti csatlakozóaljzat

22. Komponens Video (YPbPr/ YCbCr) jelbemeneti csatlakozóaljzatok

23. S-Video jelbemeneti csatlakozóaljzat

24. Kompozit videójel bemeneti csatlakozóaljzat

25. Szellőzőnyílás (meleg levegő kiáramlás)

Bevezetés

Kezelőszervek és működésük

Projektor

1. Fókusz-beállító gyűrű

A vetített kép fókusztávolságát állítja. Bővebben lásd "A képméret és élesség finombeállítása" a(z) 28

oldalon.

2. Zoom gyűrű

A vetített kép méretét állítja. Bővebben lásd

"A képméret és élesség finombeállítása" a(z) 28 oldalon.

3. Bekapcsolt állapotjelző lámpa

A projektor működése közben világít vagy villog. Bővebben lásd "Jelzőlámpák" a(z) 50 oldalon.

4. Power (Áramellátás)

Vált a projektor készenléti és bekapcsolt állapota között. Bővebben lásd "A projektor indítása" a(z) 23

oldalon és "A projektor lekapcsolása" a(z) 40 oldalon.

5. MENU/EXIT (MENÜ/KILÉPÉS)

Bekapcsolja a képernyőmenüt (OSD). Ha az OSD menü aktív, akkor kilép és menti a menü beállításokat. Bővebben lásd "A képernyőmenü

(OSD) használata" a(z) 24 oldalon.

6. BLANK (ÜRES)

A képernyő képének elrejtésére használatos. Bővebben lásd "A kép elrejtése" a(z) 36 oldalon.

7. Hőmérsékletet jelző lámpa

Akkor kezd világítani, ha a projektor hőmérséklete túl magassá vált. Bővebben lásd "Jelzőlámpák" a(z)

50 oldalon.

8. Lámpa jelzőfény

A lámpa állapotát jelzi. Világít, ha a lámpával probléma adódott. Bővebben lásd "Jelzőlámpák"

a(z) 50 oldalon.

7 8

Magyar

9. MODE (MÓD)

A választott bemeneti jeltől függően kiválasztja a rendelkezésre álló kép beállítási módot. Bővebben lásd "A képmód kiválasztása" a(z) 31 oldalon.

10. ASPECT (KÉPARÁNY)

A kijelzés képoldalarányát választja ki. Bővebben lásd "A képoldalarány kiválasztása" a(z) 30 oldalon.

11. AUTO

Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. Bővebben lásd "A kép

automatikus korrekciója" a(z) 28 oldalon.

12. Trapéztorzítás/Nyíl gombok ( / Fel, /Le)

A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd "Trapéztorzítás

korrekciója" a(z) 29 oldalon.

Bal/

A GYIK funkció indítása. Bővebben lásd "A GYIK

funkció használata" a(z) 36 oldalon.

Jobb/

Blokkolja a projektoron a gombokat. Bővebben lásd

"A vezérlőgombok zárolása" a(z) 37 oldalon.

A képernyőmenü (OSD) aktiválásakor a nyílgombokkal lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. Bővebben lásd

"A képernyőmenü (OSD) használata" a(z) 24 oldalon.

13. SOURCE (FORRÁS)

Megjeleníti a forrás kiválasztása sávot. Bővebben lásd "Bejövő jel váltása" a(z) 27 oldalon.

14. ENTER (BEVITEL)

Érvényesíti a képernyőmenü (OSD) kiválasztott elemét. Bővebben lásd "A képernyőmenü (OSD)

használata" a(z) 24 oldalon.

Bevezetés

Magyar

Távirányító

1. FREEZE (KIMEREVÍTÉS)

Kimerevíti a vetített képet. Lásd a "A kép

kimerevítése" c. részt a 36 oldalon a részletekkel

kapcsolatban.

2. ASPECT (KÉPARÁNY)

A vetítés arányát választja ki. Lásd

"A képoldalarány kiválasztása" c. részt a30oldalon a részletekkel kapcsolatban.

3. CAPTURE (RÖGZÍTÉS) (Ez a funkció nem elérhető az SP920P sorozat modelljeinél.)

4. BRIGHTNESS (FÉNYERŐ)

A fényerőt állítja. Lásd a "Beállítás: Brightness

(Fényerő)" c. részt a 32 oldalon

kapcsolatban.

5. CONTRAST (KONTRASZT)

A kontrasztot állítja. Lásd a "Beállítás: Contrast

(Kontraszt)" c. részt a 32 oldalon a részletekkel

kapcsolatban.

6. TEST PATTERN (TESZT MINTA)

Megjeleníti a tesztmintát. Lásd az "Test Pattern

(Teszt minta)" c. részt a 45 oldalon a részletekkel

kapcsolatban.

a részletekkel

7. LASER (LÉZER)

Látható lézermutatót bocsát ki a bemutatóhoz. Lásd "A lézermutató LASER (LÉZER) használata"

c. részt a 11 oldalon a részletekkel kapcsolatban.

8. MENU/EXIT (MENÜ/KILÉPÉS)

Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat. Lásd "A képernyőmenü

(OSD) használata" c. részt a 24 oldalon a

részletekkel kapcsolatban.

9. Bal/

Elindítja a GYIK funkciót. Lásd "A GYIK funkció

használata" c. részt a 36 oldalon a részletekkel

kapcsolatban.

10. ENTER (BEVITEL)

A képernyőmenü (OSD) kiválasztott elemét aktiválja.

11. BLANK (ÜRES)

A képernyő képének elrejtésére használjuk. Lásd

"A kép elrejtése" c. részt a 36 oldalon a

részletekkel kapcsolatban.

12. VOLUME+ (HANGERŐ+)/VOLUME(HANGERŐ-)

Módosítja a hangerősséget. Lásd "A hang

beállítása" c. részt a 38 oldalon a részletekkel

kapcsolatban.

13. POWER (FŐKAPCSOLÓ)

Vált a projektor készenléti és bekapcsolt állapota között. Lásd "A projektor indítása" c. részt

a23oldalon és a "A projektor lekapcsolása" c. részt a 40 oldalon a részletekkel kapcsolatban.

14. DIGITAL ZOOM+ (DIGITÁLIS ZOOM+)/ DIGITAL ZOOM- (DIGITÁLIS ZOOM-)

Nagyítja vagy csökkenti a vetített kép méretét. Lásd a "Részlet keresése nagyítással" c. részt

a29oldalon

a részletekkel kapcsolatban.

15. TIMER ON (IDŐZÍTÉS BE)

A képernyőn megjelenő stoppert indítja el vagy jeleníti meg a beállítások alapján. Lásd a

"Stopperóra beállítása a prezentációhoz" c. részt a34oldalon a részletekkel kapcsolatban.

16. TIMER SET UP (IDŐZÍTÉS BEÁLLÍTÁS)

A bemutató stopper beállításait adja meg közvetlen hozzáféréssel. Lásd a "Stopperóra

beállítása a prezentációhoz" c. részt a 34 oldalon a

részletekkel kapcsolatban.

Bevezetés

17. AUTO

Automatikusan megállapítja a megjelenített képhez tartozó legjobb képidőzítést. Lásd a

"A kép automatikus korrekciója" c. részt a28oldalon a részletekkel kapcsolatban.

18. Trapéztorzítás/Nyíl gombok ( / fel, /le)

A ferde vetítésből adódóan torzult képet manuálisan korrigálja. Lásd a "Trapéztorzítás

korrekciója" a(z) 29 oldalon a részletekkel

kapcsolatban.

19. Jobb/

Blokkolja a gombokat a projektoron. Lásd

"A vezérlőgombok zárolása" c. részt a 37 oldalon

a részletekkel kapcsolatban. Ha a képernyőmenü (OSD) aktív, akkor a(z) #18,

#9 és #19 gombokkal mozogva lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. Lásd "A képernyőmenü (OSD)

használata" c. részt a 24 oldalon a részletekkel

kapcsolatban.

20. SOURCE (FORRÁS)

Megjeleníti a jelforrás-kiválasztó sávot. Lásd a

"Bejövő jel váltása" c. részt a 27 oldalon a

részletekkel kapcsolatban.

21. MUTE (NÉMÍTÁS)

A projektor hangját kapcsolja ki és be. Lásd

"A hang elnémítása" c. részt a 38 oldalon a

részletekkel kapcsolatban.

22. MODE (MÓD)

Attól függően, hogy melyik a kiválasztott bemenő jel, kiválaszt egy rendelkezésre álló képmódot. Lásd "A képmód kiválasztása" c. részt

a31oldalon a részletekkel kapcsolatban.

Távirányító hatósugara

Az infravörös távérzékelők a projektor elején és hátoldalán találhatók. A távirányítót a helyes működéséhez a projektor infravörös távérzékelőire a merőlegeshez 30 fokon belüli szögben kell tartani. A távirányítónak az érzékelőktől mért távolsága nem lehet több mint 8 méter.

Ügyelni kell, hogy a távirányító és az infravörös érzékelők között ne legyen olyan akadály, amely elzárná az infravörös sugár útját.

• A projektor használata szemből

lü

• A projektor használata hátulról

lü

Magyar

A lézermutató LASER (LÉZER) használata

A LASER (LÉZER) mutató egy professzionális segédeszköz a bemutatóhoz. Megnyomásakor piros fényt bocsát ki és a jelzőlámpa pirosan világít.

A lézersugár szemmel látható. A folyamatos kibocsátáshoz a LASER-t nyomva kell tartani.

A lézerfény ablakába ne nézzen bele és ne irányítsa a lézerfényt önmagára vagy másokra. Használat előtt olvassa el a figyelmeztető üzeneteket a távirányító hátoldalán.

A lézermutató nem játékszer. Szülőknek nem szabad megfeledkezni a lézerenergia veszélyeiről, és ügyelni kell, hogy a távirányító ne kerülhessen gyermekek kezébe.

Bevezetés

Magyar

A projektor elhelyezése

A hely kiválasztása

A felállítási hely kiválasztása függ a szoba alaprajzától és személyes ízléstől. Vegye figyelembe a vetítővászon méretét és helyzetét, a megfelelő hálózati aljzat helyét, valamint a projektor és a többi berendezés elhelyezkedését és a közöttük lévő távolságot.

A projektor számára négy lehetséges felállítási hely jöhet szóba:

1. Front Table (Szemben asztalon)

Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben a padló közelében helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít.

2. Front Ceiling (Szemben mennyezeten)

Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászonnal szemben.

A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelőkészletet.

*A projektor bekapcsolása után adja meg a Front

Ceiling (Szemben mennyezeten) beállítást.

3. Rear Table (Hátul asztalon)

Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, a padló közelében helyezi el.

Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges.

*A projektor bekapcsolása után adja meg a Rear Table

(Hátulról asztalon) beállítást.

4. Rear Ceiling (Hátul mennyezeten)

Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászon mögött.

Ehhez a felállításhoz speciális hátulról vetíthető ernyőre és a BenQ mennyezeti szerelőkészletre is szükség van.

*A projektor bekapcsolása után adja meg a Rear Ceiling (Hátulról mennyezeten) beállítást.

*A projektor pozíciójának megadásához:

1. Nyomja meg a MENU/EXIT (MENÜ/KILÉPÉS)-t a projektoron vagy a távirányítón, majd a / megnyomásával mozogjon úgy, hogy a SYSTEM

SETUP: Basic (Rendszerbeállítások: alapvető) menü legyen kiemelve.

2. Nyomja meg a / -t a Projector Position (Projektor pozíció) kiemeléséhez, majd nyomja a / -t addig, amíg a helyes pozícióra nem

ér.

A projektor elhelyezése

SYSTEM SETUP: Basic

Presentation Timer

Language

Projektor Position

Auto Power Off

Blank Timer

Panel Key Lock Sleep Timer Splash Screen

Analog RGB

English

Front Table

Disable Disable

Off

Disable

BenQ

MENU Exit

A vetített kép beállítása kívánság szerinti méretre

A vetítettt kép méretét befolyásolja a projektor objektívének távolsága a vetítővászontól, a zoom beállítás és a videó formátum.

A projektor saját képoldalaránya 4:3. Ahhoz, hogy képes legyen a teljes 16:9 oldalarányú (szélesképernyős) kép kivetítésére, a projektor a szélesképernyős képet át tudja méretezni a projektor saját oldalarányának megfelelő szélességhez igazítva. Ez arányosan kisebb magasságot eredményez, amely megfelel a projektor saját oldalarányú magassága 75%-nak.

Magyar

4:3 arányú kép 4:3 arányú

vetítési területre

Így a 16:9 oldalarányú kép a projektor által megjelenített 4:3 oldalarányú kép magasságának 25%-át kihasználatlanul hagyja. Ez sötét (megvilágítatlan) sávként fog látszani a 4:3 oldalarányú vetítési terület alján és tetején (függőlegesen mindegyik a magasság 12,5%-a), ha az átméretezett 16:9 oldalarányú kép vetítése a 4:3 vetítési terület függőleges középpontjára történik.

A projektort vízszintes irányban egyenes (mint egy asztalon fekve) kell elhelyezni, és közvetlenül merőlegesen (90° szögben) a vetítővászon horizontális középpontjára. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okoztott torzulás.

A modern digitális projektorok nem közvetlenül előre irányban vetítenek (mint a régi orsóról orsóra tekerő filmvetítők). Ehelyett a digitális projektorokat úgy tervezik, hogy a projektor horizontális síkjától kissé felfelé irányuló szögben vetítsenek. Ennek célja, hogy probléma nélkül asztalra lehessen helyezni őket, és tudjanak előre és felfelé vetíteni a vetítővászonra, amelynek alsó széle az asztal szintje felett van (és a szobában mindenki láthatja a képet).

Mennyezetre történő rögzítéskor a projektort fejjel lefelé kell felszerelni úgy, hogy kissé lefelé irányú szögben vetítsen.

A 15 oldalon szereplő ábráról látható, hogy az ilyen vetítésnél a vetített kép alsó széle függőlegesen eltolt a projektor horizontális síkjához képest. Mennyezetre szereléskor ez a vetített kép felső szélét jelenti.

A projektornak a vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik.

A vetítővászon és a projektor helyének meghatározásakor számításba kell venni a vetített képméretet és a függőleges eltolás méretét is, amelyek egyenesen arányosak a vetítési távolsággal.

A BenQ által készített 4:3 oldalarányú képernyőméretek táblázatát segítségül lehet hívni a projektor ideális helyének meghatározásakor. Két méretet kell figyelembe venni: a vetítővászon középpontjától merőlegesen mért vízszintes távolságot (vetítési távolság), és a projektor függőleges irányú eltolásának mértékét a vetítővászon vízszintes széléhez képest (eltolás).

16:9 oldalarányú kép

átméretezve 4:3

oldalarányú vetítési

területre

A projektor elhelyezése

Magyar

A projektor helyének meghatározása egy adott képernyőmérethez

1. Válassza ki a képernyőméretet

2. Tekintse a táblázatot, és keresse meg a képmérethez legközelebb álló értéket a "4:3 ernyőátmérő" oszlopban.

Ennek az értéknek a sorában menjen jobbra az "Átlag" oszlopba, ahol a megfelelő átlagos vetítővászontól mért távolságot találja. Ez a vetítési távolság.

3. Ugyanebben a sorban, még tovább jobbra jegyezze meg a "Függőleges eltolás mm-ben" értéket. Ez fogja

megadni, hogy a projektort a vetítővászon széléhez képest függőlegesen végül milyen mértékben eltolva kell elhelyezni.

4. A projektor javasolt pozíciója a képernyő vízszintes középpontjához képest merőlegesen mérve a fenti 2.

lépésben meghatározott távolságban van, az előbbi 3. lépésben meghatározott értékkel eltolva. Például egy 3000 mm-es képernyő esetén az átlagos vetítési távolság 4416 mm lesz, a függőleges eltolás pedig 210 mm.

Ha a projektort (az ajánlottól) eltérő helyre helyezi, akkor felfelé vagy lefelé kell döntenie, hogy a kép a vetítővászon közepére kerüljön. Ilyen esetben a kép némiképp torzulni fog. A torzulás a trapéztorzítás funkcióval javítható. Bővebben lásd "Trapéztorzítás korrekciója" a(z) 29 oldalon.

Vetítővászon ajánlott méretének meghatározása adott távolsághoz

Ezzel a módszerrel lehet meghatározni, hogy a megvásárolt projektorhoz milyen méretű vetítővászon illik a szobába.

A használható legnagyobb képernyőméretet a szoba fizikai méretei korlátozzák.

1. Mérje le a projektor és a képernyő tervezett helye közötti távolságot. Ez a vetítési távolság.

2. Tekintse a táblázatot, és keresse meg a mért értékhez legközelebb álló értéket az "Átlag" című képernyőtől

mért átlagos távolság oszlopban. Ellenőrizze, hogy a mért távolság beleesik-e az átlagos távolság értékétől

jobbra és balra található legkisebb és legnagyobb távolság közötti tartományba.

3. Ennek az értéknek a sorában menjen balra, ahol a hozzátartozó vetítővászon átmérőjének értékét találja. Ez

a projektor által vetített kép mérete ezen a vetítési távolságon.

4. Ugyanebben a sorban, még tovább jobbra jegyezze meg a "Függőleges eltolás mm-ben" értéket. Ez fogja

megadni, hogy a projektor vízszintes síkjához képest végül milyen mértékben kell függőlegesen eltolni a

vetítővásznat. Pédául, ha a mért vetítési távolság 4,5 m (4500 mm) volt, akkor az ehhez legközelebbi érték az "Átlag" oszlopban a 4416 mm. A sorban előre menve látható, hogy 120' átmérőjű vászonra van szükség. Ha a képernyő mérete metrikus, a 120' vetítővászonhoz legközelebbi két méret a 3,0 m (3000 mm) és a 3,5 m (3500 mm).

A képernyőméretekhez a legkisebb és legnagyobb értékek ellenőrzésekor kiderül, hogy a 4,5 m mért vetítési távolsághoz a 3,0 m (3000 mm) képernyőméret is megfelel. Ne feledje, hogy a különböző képernyőméretekhez különböző függőleges eltolási értékek tartoznak.

A számokra az optikai tényezők változásait tükröző 3%-os tűréshatár érvényes. Ha a projektort végleges helyre kívánja felszerelni, akkor a végleges beszerelés előtt ellenőrizze le az adott projektor vetítési távolságát és méretét a leendő helyén úgy, hogy a projektor optikai jellemzőinek is teret enged. Ezzel meg tudja határozni a felállítás helyén a pontos felszerelési helyet.

A projektor elhelyezése

Vetítési méretek

A megfelelő pozíció kiszámítása előtt a projektor objektívközéptől mért méreteit lásd "Méretek" a(z) 52 oldalon

Magyar

Legnagyobb nagyítás

Legkisebb nagyítás

Vetítőernyő

Objektív középpont

Függőleges eltolás

Vetítési távolság

4:3 ernyőátmérő Vetítőernyőtől mért távolság mm-ben Függőleges

Láb Hüvelyk mm Legkisebb hossz

(legnagyobb

nagyítással)

4,0 48 1219 1635 1766 1897 84

59 1500 2012 2173 2334 104 5,0 60 1524 2044 2208 2371 105 6,0 72 1829 2453 2649 2846 126

79 2000 2683 2897 3112 138 7,0 84 2134 2862 3091 3320 147 8,0 96 2438 3271 3533 3794 168

98 2500 3353 3622 3890 173 9,0 108 2743 3680 3974 4268 189

118 3000 4024 4346 4668 207

10,0 120 3048 4089 4416 4743 210

138 3500 4695 5070 5446 242

12,0 144 3658 4906 5299 5691 252

157 4000 5366 5795 6224 276

15,0 180 4572 6133 6624 7114 315

197 5000 6707 7244 7780 345

18,0 216 5486 7359 7948 8537 379

236 6000 8048 8692 9336 414

25,0 300 7620 10221 11039 11857 526

Átlag Legnagyobb

hossz (legkisebb

nagyítással)

eltolás mm-ben

A projektor elhelyezése

Magyar

Csatlakoztatás

Jelforrás csatlakoztatásakor ügyeljen a következőkre:

1. A csatlakoztatás elvégzése előtt kapcsoljon ki minden készüléket.

2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja.

3. Ügyeljen a kábelek biztos csatlakoztatására.

Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd "Csomagtartalom" a(z) 7 oldalon). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők.

Számítógép vagy monitor csatlakoztatása

Számítógép csatlakoztatása

A projektor VGA input bemenettel rendelkezik, amely lehetővé teszi a csatlakoztatását mind az IBM® kompatibilis, mind a Macintosh® számítógépekhez. Mac adapterre van szükség (opcionális tartozék), ha legacy verziójú Macintosh számítógéphez csatlakozik.

A projektor csatlakoztatása asztali vagy hordozható számítógéphez

• VGA kábellel: • DVI-D kábellel:

1. Fogja a VGA kábelt és az egyik végét dugja a számítógépen a D-Sub kimeneti aljzatba. Csatlakoztassa a VGA kábel másik végét a projektoron a D-SUB/COMP. IN (Be) jelbemeneti aljzatba.

2. Ha a prezentáció során használni kívánja a projektor (kevert monó) hangszóróit, akkor egy alkalmas audiókábel egyik végét a számítógép audió kimenetére, a másik végét pedig a projektoron az AUDIO aljzatba csatlakoztassa.

Csatlakoztatás után a hang a projektor képernyőmenüjén (OSD) keresztül szabályozható. Bővebben lásd

"Audio Settings (Hangbeállítások)" a(z) 44 oldalon.

A csatlakozásoknak végül a következő ábrán látható módon kell haladnia:

Asztali vagy hordozható számítógép

• HDMI kábellel:

A számítógépen kell lennie DVI-D kimeneti csatlakozóaljzatnak.

1. Fogja a DVI-D kábelt és az

1. Fogja a HDMI kábelt és az egyik végét dugja a számítógépen a DVI-D kimeneti aljzatba. Csatlakoztassa a kábel másik végét a projektoron a DVI-D jelbemeneti aljzatba.

1. VGA kábel

1. DVI-D kábel

1. HDMI kábel

2. Audiókábel

A számítógépen kell lennie HDMI kimeneti csatlakozóaljzatnak.

egyik végét dugja a számítógépen a HDMI kimeneti aljzatba. Csatlakoztassa a kábel másik végét a projektoron a HDMI jelbemeneti aljzatba.

Sok laptop esetében a külső videó port nem kapcsolódik fel amikor a projektorhoz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a laptop dokumentációját a kérdéses billentyűkombináció megtalálásában.

Csatlakoztatás

Monitor csatlakoztatása

A prezentációt a vetítőernyőn kívül közelről is követni lehet egy monitoron, ha a projektor D-SUB OUT (DSUB ki) jelkimenetét összeköti egy külső monitorral VGA vagy VGA - DVI-A kábel segítségével a következő

utasításoknak megfelelően.

A projektor csatlakoztatása monitorhoz:

• VGA kábellel: • VGA - DVI-D kábellel:

A számítógépen kell lennie DVI bemeneti csatlakozóaljzatnak.

1. A projektort a számítógéphez a "Számítógép

csatlakoztatása" a(z) 16 oldalon leírása szerint

csatlakoztassa. A D-SUB kimenet csak akkor működik, ha a

projektorhoz megfelelő D-SUB bemenet csatlakozik. Ügyeljen, hogy a projektor a számítógéppel a D-SUB/COMP. IN (Be) aljzaton, és ne a DVI-D aljzaton keresztül legyen összekötve.

2. Fogjon egy alkalmas VGA kábelt (csak egy van a csomagban) és az egyik végét dugja a video monitor D-Sub bemenetére.

3. Csatlakoztassa a kábel másik végét a projektoron a D-SUB OUT (D-SUB ki) aljzatba.

A csatlakozásoknak végül a következő ábrán látható módon kell haladnia:

Asztali vagy hordozható számítógép

1. A projektort számítógéphez a "Számítógép

csatlakoztatása" a(z) 16 oldalon leírása szerint

csatlakoztassa. A D-SUB kimenet csak akkor működik, ha a

projektorhoz megfelelő D-SUB bemenet csatlakozik. Ügyeljen, hogy a projektor a számítógéppel a D-SUB/COMP. IN (Be) aljzaton, és ne a DVI-D aljzaton keresztül legyen összekötve.

2. Fogjon egy alkalmas VGA- DVI-A kábelt és a DVI végét dugja a video monitor DVI bemenetére.

3. Csatlakoztassa a kábel VGA végét a projektoron a D-SUB OUT (D-SUB ki) aljzatba.

Magyar

1. VGA kábel

2. VGA - DVI-D kábel

2. VGA kábel

(DVI)

(VGA)

vagy

Csatlakoztatás

Magyar

Videóforrás eszközök csatlakoztatása

Ez a szakasz leírja, hogyan kell a projektort videóforrás eszközökhöz csatlakoztatni videókábelek használatával. A videóbemutatókhoz célszerű videókábeles összeköttetést használni.

A projektort csatlakoztatni lehet többféle videóforráshoz, amelyek rendelkeznek a következő kimenetek valamelyikével:

• HDMI

•DVI-D

• Komponens Video

•S-Video

• Video (kompozit) A projektor és a videóforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videóminőséget szolgáltatnak. A választott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a projektoron, mind a videóforráson, a következők szerint:

Legjobb minőségű videó

A rendelkezésre álló legjobb minőséget a HDMI kapcsolat nyújtja. Ha a videóforráson van HDMI aljzat, akkor élvezheti a tömörítetlen digitális videóminőséget.

A projektor HDMI jelforrású eszközhöz történő csatlakoztatását és egyéb információkat lásd "HDMI jelet adó

eszköz csatlakoztatása" a(z) 19 oldalon.

Ha nem áll rendelkezésre HDMI jelforrás, akkor a következő legjobb videójel a DVI-D. Ha a forráseszközön van DVI-D aljzat, akkor digitális minőségű videót élvezhet.

A projektor DVI-D forrású eszközhöz történő csatlakoztatását és egyéb információkat lásd "DVI-D jelet adó

eszköz csatlakoztatása" a(z) 20 oldalon.

Ha nincs DVI-D forrás, akkor a következő legjobb videójel a komponens videó (nem tévesztendő össze a kompozit videóval). A digitális televízióhangoló egységek és a DVD lejátszók sajátsága, hogy adnak ki komponens videót, tehát ha rendelkezésre áll az eszközön, akkor az S-videó vagy (kompozit) videójellel szemben előnyösebb a választásuk.

A projektor komponens videó jelű eszközhöz történő csatlakoztatását lásd "Komponens videójelet adó eszköz

csatlakoztatása" a(z) 21 oldalon.

Jobb minőségű videó

Az S-Video módszerrel jobb minőségű analóg videót kapunk az alap kompozit videónál. Ha a videó forrás rendelkezik kompozit videó és S-Video kimenettel is, akkor előnyösebb az S-Video választása.

Legalacsonyabb videóminőség

A kompozit videó analóg videójel, amellyel a projektor tökéletesen elfogadható, de az optimálisnál gyengébb eredményt ad, lévén az itt tárgyalt rendelkezésre álló lehetőségek közül a leggyengébb minőségű videó.

A projektor S-Video vagy videó eszközhöz történő csatlakoztatását lásd "S-Video vagy kompozit videójelet adó

eszköz csatlakoztatása" a(z) 22 oldalon.

A hang csatlakoztatása

A projektor beépített monó hangszórói alapvető hangfunkciókat nyújtanak a csak adatokat bemutató üzleti célú prezentációkhoz. Sztereó audió visszaadására nem alkalmasak és nem is feladatuk, mint ahogy az a házimozi rendszereknél szokásos elvárás. Minden szeteró bemeneti jelet (ha van ilyen), a közös monó hangkimenetre keverve juttat a projektor hangszóróira.

Csatlakoztatás

HDMI jelet adó eszköz csatlakoztatása

A projektornak van HDMI bemenete, amellyel HDMI forráshoz, mint DVD lejátszó, digitális televízióhangolási egység vagy kijelző lehet kötni.

A HDMI (High-Definition Multimedia Interface) tömörítetlen videóadatátvitelt támogat egyszerű kábelen keresztül a kompatibilis eszközök között, például digitális televízióhangolási egységek, DVD lejátszók és kijelzők. Teljesen digitális látvány- és hangzásélményt nyújt.

A forráskészüléken ellenőrizze, hogy rendelkezik-e HDMI kimeneti csatlakozóaljzattal:

• Ha igen, használhatja a következő módszert.

• Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására.

A projektor csatlakoztatása HDMI jelet adó eszközhöz:

1. Fogja a HDMI kábelt és az egyik végét dugja a HDMI jelet adó készüléken a HDMI kimeneti aljzatba.

Csatlakoztassa a kábel másik végét a projektoron a HDMI jelbemeneti aljzatba. Csatlakoztatás után a hang a projektor képernyőmenüjén (OSD) keresztül szabályozható. Bővebben lásd

"Audio Settings (Hangbeállítások)" a(z) 44 oldalon.

AV készülék

HDMI kábel

• Abban a ritkán előforduló esetben, ha a projektort DVD lejátszóhoz csatlakoztatja és a vetített kép hibás színeket mutat, állítsa át a színteret YUV értékre. Bővebben lásd

"Színpaletta váltása" a(z) 27 oldalon.

• Ha az összeköttetés létrehozása után nincs detektált jel, akkor kapcsolja ki a Quick Auto Search (Gyors automatikus keresés) funkciót a SOURCE (Jelforrás) menüben. Bővebben lásd

"Bejövő jel váltása" a(z) 27 oldalon.

Magyar

Csatlakoztatás

Magyar

DVI-D jelet adó eszköz csatlakoztatása

A projektornak van DVI-D bemenete, amellyel DVI-D jelet adó készülékhez, mint DVD lejátszó lehet kötni. A DVI-D formátum közvetlenül, jelkonverzió nélkül viszi át a digitális jelet a digitális kijelzőre. A tiszta digitális

kapcsolat a digitális jel természetéből fakadóan gyorsabb és jobb képminőséget nyújt mint az analóg kapcsolat. A jelet szolgáltató készüléken ellenőrizze, hogy rendelkezik-e DVI-D kimeneti csatlakozóaljzattal:

• Ha igen, használhatja a következő módszert.

• Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására.

A projektor csatlakoztatása DVI-D jelet adó eszközhöz:

1. Fogja a DVI-D kábelt és az egyik végét dugja a jeladó készüléken a DVI-D kimeneti aljzatba. Csatlakoztassa

a kábel másik végét a projektoron a DVI-D jelbemeneti aljzatba.

2. Ha használni kívánja a projektor (kevert monó) hangszóróit, akkor egy alkalmas audiókábel egyik végét a

videókészülék audió kimeneteire, a másik végét pedig a projektoron az AUDIO aljzatba csatlakoztassa. Csatlakoztatás után a hang a projektor képernyőmenüjén (OSD) keresztül szabályozható. Bővebben lásd

"Audio Settings (Hangbeállítások)" a(z) 44 oldalon.

• A projektor csak kevert mono hang lejátszására képes akkor is, ha a bemenetre sztereó hangot köt. Bővebben lásd "A hang

csatlakoztatása" a(z) 18 oldalon.

• Abban a ritkán előforduló esetben, ha a projektort DVD lejátszóhoz csatlakoztatja és a vetített kép hibás színeket mutat, állítsa át a színteret YUV értékre. Bővebben lásd

"Színpaletta váltása" a(z) 27 oldalon.

Audiókábel

AV készülék

DVI-D kábel

• Ha az összeköttetés létrehozása után nincs detektált jel, akkor kapcsolja ki a Quick Auto Search (Gyors automatikus keresés) funkciót a SOURCE (Jelforrás) menüben. Bővebben lásd

"Bejövő jel váltása" a(z) 27 oldalon.

Csatlakoztatás

Komponens videójelet adó eszköz csatlakoztatása

A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e nem használt komponens videó kimenetei:

• Ha igen, használhatja a következő módszert.

• Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására.

A projektor csatlakoztatása komponens videójelet adó eszközhöz:

• Komponens videókábellel: • Komponens videó - VGA (D-Sub) átalakító kábellel:

1. Vegyen egy komponens videókábelt, és a 3 RCA

típusú csatlakozóval végződő végét csatlakoztassa a videó jelet adó készüléken a komponens kimenetekre. A színek szerint párosítsa a csatlakozódugókat az aljzatokkal, zöldet a zöldbe, kéket a kékbe és pirosat a pirosba.

2. Csatlakoztassa a másik 3 RCA típusú

csatlakozókkal végződő felét a projektoron a COMPONENT (Komponens) aljzatba. A színek szerint párosítsa a csatlakozódugókat az aljzatokkal, zöldet a zöldbe, kéket a kékbe és pirosat a pirosba.

3. Ha a prezentáció során használni kívánja a

projektor (kevert monó) hangszóróit, akkor egy alkalmas audiókábel egyik végét a készülék audió kimenetére, a másik végét pedig a projektoron az AUDIO aljzatba csatlakoztassa.

Csatlakoztatás után a hang a projektor képernyőmenüjén (OSD) keresztül szabályozható. Bővebben lásd "Audio Settings

(Hangbeállítások)" a(z) 44 oldalon.

1. Vegyen egy komponens videó VGA (D-Sub) átalakítókábelt, és a 3 RCA típusú csatlakozóval végződő végét csatlakoztassa a videójelet adó készüléken a komponens kimenetekre. A színek szerint párosítsa a csatlakozódugókat az aljzatokkal, zöldet a zöldbe, kéket a kékbe és pirosat a pirosba.

2. Csatlakoztassa a komponens videó - VGA (D-Sub) átalakítókábel másik végét (a D-Sub típusú csatlakozóval) a projektoron a D-SUB/ COMP. IN (Be) aljzatba.

3. Ha a prezentáció során használni kívánja a projektor (kevert monó) hangszóróit, akkor egy alkalmas audiókábel egyik végét a készülék audió kimenetére, a másik végét pedig a projektoron az AUDIO aljzatba csatlakoztassa.

Csatlakoztatás után a hang a projektor képernyőmenüjén (OSD) keresztül szabályozható. Bővebben lásd "Audio Settings

(Hangbeállítások)" a(z) 44 oldalon.

Magyar

A csatlakozásoknak végül a következő ábrán látható módon kell haladnia:

AV készülék

Komponens videókábel

Audiókábel

Komponens videó - VGA (D-Sub) átalakító kábel

vagy

• A projektor csak kevert monó hang lejátszására képes akkor is, ha a csatlakoztatott bemenő hang sztereó. Bővebben lásd

"A hang csatlakoztatása" a(z) 18 oldalon.

• Ha a választott videókép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás be van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is.

Csatlakoztatás

Magyar

S-Video vagy kompozit videójelet adó eszköz csatlakoztatása

A jelet szolgáltató készüléken ellenőrizze, hogy rendelkezik-e nem használt S-Video vagy Video kimeneti csatlakozóaljzattal:

• Ha mindkét típusú aljzat rendelkezésre áll, akkor a csatlakoztatáshoz az S-Video kimenetet használja fel, mert az S-Video jobb képminőséget szolgáltat mint a Video kimenet. Bővebben lásd "Videóforrás eszközök

csatlakoztatása" a(z) 18 oldalon.

• Ha a kimeneti aljzatok közül valamelyik rendelkezésre áll, használhatja a következő módszert.

• Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására.

Ha a projektor és a videójelet adó készülék között már létrehozott komponens videó kapcsolatot, akkor a készülékhez nem kell újból csatlakozni S-Video vagy kompozit Video használatával, mert ez egy szükségtelen második, gyengébb képminőségű kapcsolatot hoz létre. Csak akkor kell a kompozit videó használatával végezni a csatlakoztatást, ha a videójelet szolgáltató készüléken sem a komponens videó sem az S-Videó nem támogatott (például egyes analóg videókamerák).

A projektor csatlakoztatása S-Video/Video jelet adó eszközhöz:

1. Fogjon egy S-Video/Video kábelt és az egyik végét dugja a videójelet adó készüléken az S-Video/Video kimeneti aljzatba.

2. Csatlakoztassa az S-Video/Video kábel másik végét a projektoron a S-VIDEO/VIDEO aljzatba.

Csatlakoztatás után a hang a projektor képernyőmenüjén (OSD) keresztül szabályozható. Bővebben lásd

"Audio Settings (Hangbeállítások)" a(z) 44 oldalon.

A csatlakozásoknak végül a következő ábrán látható módon kell haladnia:

AV készülék

1. Videókábel

1. S-Video kábel

3. Audiókábel

vagy

• A projektor csak kevert monó hang lejátszására képes akkor is, ha a csatlakoztatott bemenő hang sztereó. Bővebben lásd "A hang

csatlakoztatása" a(z) 18 oldalon.

• Ha a választott videókép a projektor bekapcsolása és

megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is.

Csatlakoztatás

Működés

A projektor indítása

1. A hálózati kábelt dugja a projektorba és a fali aljzatba. Kapcsolja fel a fali aljzat kapcsolóját (ha van ilyen).

A készülékkel csak eredeti tartozékokat használjon (pl. eredeti tápkábelt), hogy megelőzze a különböző kockázatokat, pl. az elektromos áramütést és a tűzveszélyt.

2. A projektort bekapcsolni a projektoron vagy a távirányítón található Power gomb megnyomásával lehet. Mihelyt a

lámpa világítani kezd, a "Power On Tone" (Bekapcsolási dallam) fog hallatszani. A Bekapcsolt állapotjelző lámpa zölden villog és marad zöld, amíg a projektor be van kapcsolva.

Az indulási folyamat mintegy 30 másodpercig tart. A folyamat későbbi fázisában kivetíti az indulási logót.

(Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel. A csengőhang kikapcsolásának módját lásd "Lekapcsolás: Power

on/off ring tone (Be- és kikapcsolást jelző csengőhang)" a(z) 38 oldalon.

3. Ha jelszót kell megadni, a nyíl billentyűk megnyomásával adjon meg egy hatjegyű jelszót. Bővebben lásd "A jelszavas védelem

használata" a(z) 25 oldalon.

4. Kapcsolja be az összes csatlakoztatott készüléket.

5. A projektor ekkor bejövő jelet keres. A keresés közben az aktuális bejövő jelet mindig a bal felső sarokban mutatja. Ha a projektor nem érzékel értékelhető jelet, akkor a "No Signal" (Nincs jel) üzenet látszik egészen addig, amíg nem talál bejövő jelet.

A kívánt bejövő jelet ki is választhatja a SOURCE (FORRÁS) megnyomásával a projektoron vagy a távirányítón. Bővebben lásd "Bejövő jel váltása" a(z) 27 oldalon.

Magyar

Ha a projektor a korábbi működés miatt még forró, akkor a lámpa felkapcsolása előtt még körülbelül 90 másodpercig működteti a hűtőventillátorokat.

Ha a bejövő jel frekvenciája/ felbontása túllépi a projektor működési tartományát, akkor az "Out of Range" (Értékhatáron kívüli jel) üzenet látszik az üres képernyőn. Válasszon a projektor felbontásával kompatibilis bejövő jelet, vagy állítsa a bejövő jelet alacsonyabb értékre. Bővebben lásd "Időzítés táblázat" a(z) 53

oldalon.

A lámpa hosszabb élettartama érdekében a projektor bekapcsolása után legalább 5 percet várjon, mielőtt ismét lekapcsolná.

Működés

Magyar

A képernyőmenü (OSD) használata

A projektor a különböző beállítások elvégzéséhez rendelkezik képernyőmenüvel (OSD). Az OSD menü szerkezete az alábbi.

Főmenü ikonok

Főmenü

Kiemelt

Almenü

Aktuális bejövő jel

DISPLAY

Wall Color

Aspect Ratio

Keystone

Position

Phase

H. Size

Digital Zoom

Analog RGB

Az OSD menü használata előtt beállíthatja annak nyelvét.

1. Az OSD menü előhívása a projektoron vagy a

távirányítón található MENU/EXIT (MENÜ/ KILÉPÉS) gombbal történik.

DISPLAY

Wall Color Aspect Ratio Keystone

Position

Phase H. Size

Digital Zoom

Analog RGB

Off

Auto

MENU Exit

3. A / használatával lépjen a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) menübe.

SYSTEM SETUP: Basic

Presentation Timer

Language

Projektor Position

Auto Power Off

Blank Timer

Panel Key Lock Sleep Timer Splash Screen

English

Front Table

Disable Disable

Off

Disable

BenQ

Off

Auto

ENTER

Állapot

A MENU/EXIT (MENÜ/ KILÉPÉS) megnyomásával az előző oldalra jut vagy kilép.

MENU Exit

2. A megnyomásával álljon a Language (Nyelv)-re, és a / gombokkal pedig

válassza ki a használni kívánt nyelvet.

SYSTEM SETUP: Basic

Presentation Timer

Language

Projektor Position

Auto Power Off

Blank Timer

Panel Key Lock Sleep Timer Splash Screen

Analog RGB

English

Front Table

Disable Disable

Off

Disable

BenQ

4. A kilépés és a beállítások mentése a projektoron vagy a távirányítón található MENU/EXIT (MENÜ/KILÉPÉS) gomb megnyomásával történik.

*Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt.

MENU Exit

Analog RGB

MENU Exit

A projektor biztosítása

Biztonsági kábelzár használata

A projektort védett helyen kell elhelyezni a lopás megelőzésére. Egyébként a projektor védelméhez vegyen zárat, például egy Kensington zárat. A Kensington zárnyílás a projektor bal oldalán található. Bővebben lásd a 10 elemet a(z) 8 oldalon.

A Kensington biztonsági kábelzár általában kulcs(ok) és egy zár kombinációja. Használatának módját lásd a zár dokumentációjában.

Működés

A jelszavas védelem használata

Biztonsági célból és az illetéktelen használat megakadályozására a projektor jelszavas védelmi lehetőséggel rendelkezik. A jelszavat a képernyőmenün (OSD) keresztül lehet beállítani.

Kellemetlen helyzetbe kerül, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz.

Jelszó beállítása

Miután a jelszót beállította és a bekapcsolási védelem aktiválódott, a projektort nem lehet használni másképp, csakis úgy, ha a projektor minden egyes indításakor megadja a helyes jelszót.

1. Hívja elő az OSD menüt, és menjen a SYSTEM SETUP: Advanced (Rendszerbeállítások: Haladó) > Security Settings (Biztonsági beállítások) menüponthoz. Nyomja meg a projektoron vagy a távirányítón

az ENTER (BEVITEL)-t. Megjelenik a Security Settings (Biztonsági beállítások) oldal.

2. Jelölje ki a Power On Lock (Bekapcsolás zár) és válassza ki a On (Be) opciót a(z) / gombokkal.

3. Ahogy jobbra látható, a négy nyíl billentyű ( , , , ) rendre négy számjegyet képvisel (1, 2, 3, 4). A beállítani kívánt jelszónak megfelelően a nyíl billentyűk megnyomásával adjon meg hat számjegyet a jelszónak.

4. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítása után az OSD menü a Security Settings (Biztonsági

beállítások) oldalra tér vissza.

A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené.

Jelszó: __ __ __ __ __ __

A kézikönyvet tartsa biztonságos helyen.

5. A MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával léphet ki az OSD menüből.

INPUT NEW PASSWORD

BackMENU

Magyar

Ha elfelejti a jelszót

Ha a jelszavas védelmet aktiválta, akkor a projektor minden bekapcsoláskor kérni fogja a hatjegyű jelszót. Ha rossz jelszót ad meg, akkor a jobbra látható jelszó hibaüzenet jelenik meg három másodpercre, majd ezt az INPUT PASSWORD (Kérem a jelszót) üzenet követi. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd "Az elfelejtett

jelszavak esetére szóló eljárás előhívása" a(z) 26 oldalon.

Ha egymást követően ötször nem sikerül a helyes jelszót megadnia, a projektor rövid időn belül automatikusan lekapcsol.

Password Error

Please try again.

Működés

Magyar

Az elfelejtett jelszavak esetére szóló eljárás előhívása

Nyomja meg a projektoron vagy a távirányítón az AUTO-t és tartsa nyomva három másodpercig. A projektor egy kódolt számot fog megjeleníti a képernyőn. Írja le ezt a számot, és kapcsolja ki a projektort. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója.

RECALL PASSWORD

Please write down the recall code, and contact BenQ Customer Center.

Recall Code:

0 2 1 2

A jelszó megváltoztatása

1. Hívja elő az OSD menüt, és menjen a SYSTEM SETUP: Advanced (Rendszerbeállítások: Haladó) > Security Settings (Biztonsági beállítások) > Change Password (Jelszó változtatása) menüponthoz.

2. Nyomja meg a projektoron vagy a távirányítón az ENTER (BEVITEL)-t. Megjelenik az 'INPUT CURRENT PASSWORD' (Adja meg a jelenlegi jelszót) üzenet.

3. Írja be a régi jelszót

i. Ha a jelszó helyes, akkor megjelenik az 'INPUT NEW PASSWORD' (Adja meg az új jelszót) üzenet.

ii. Ha rossz jelszót adott meg, akkor a Password error (Jelszó hiba) üzenet jelenik meg három

másodpercre, majd az 'INPUT CURRENT PASSWORD' (Adja meg a jelenlegi jelszót) üzenet megjelenésével újra próbálkozhat. Lehetősége van a MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával.

4. Írja be az új jelszót.

Jelszó: __ __ __ __ __ __

A kézikönyvet tartsa biztonságos helyen.

5. A jelszó ismételt beírásával erősítse meg az új jelszót.

6. A projektor új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia.

7. A MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával léphet ki az OSD menüből.

Password Changed

ExitMENU

A jelszavas védelem kikapcsolása

A jelszavas védelem kikapcsolásához lépjen vissza a Rendszerbeállítás menübe: az OSD menürendszer megnyitása után - SYSTEM SETUP: Advanced (Rendszerbeállítások: Haladó) > Security Settings (Biztonsági beállítások) > Power On Lock (Bekapcsolás zár) . Nyomja meg az MODE/ENTER (Üzemmód/Enter) gombot. Erre az 'INPUT PASSWORD' (ADJA MEG A JELSZÓT) üzenet jelenik meg. Adja meg az aktuális jelszavát

i. Ha a jelszó helyes, az OSD menü visszatér a Security Settings (Biztonsági beállítások) oldalra.

A megnyomásával álljon a Power On Lock (Bekapcsolás zár)-ra, és a / gombokkal válassza az Off (Ki)-t. A projektor a következő indításkor nem fogja kérni a jelszót.

ii. Ha rossz jelszót adott meg, akkor a Password error (Hibás jelszó) üzenet jelenik meg három

másodpercre, majd az 'INPUT PASSWORD' (Adja meg a jelszót) üzenet megjelenésekor újra próbálkozhat. Lehetősége van a MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával.

Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őrizni arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet.

Működés

Bejövő jel váltása

A projektor egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy teljes képet tud megjeleníteni. Induláskor a projektor automatikusan megkeresi a rendelkezésre álló jeleket.

A Quick Auto Search (Gyors automatikus keresés) funkciónak a SOURCE (Jelforrás) menüben On (Be) állapotban kell lennie, hogy a projektor automatikusan elvégezze a jelek megkeresését.

A bemeneti jelek között manuálisan is körbelépegethet.

1. Nyomja meg a projektoron vagy a távirányítón a SOURCE (FORRÁS)-t. Megjelenik a jelforrás kiválasztó sáv.

2. Nyomja a / gombokat amíg a használni kívánt jelhez ér, majd nyomja meg a projektoron vagy a távirányítón az ENTER (BEVITEL)-t.

A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képernyő sarkában. Ha a projektorhoz több készülék csatlakozik, akkor az 1-2. lépések megismétlésével keresse meg a többi jelet is.

• Ahogy a különböző bemenőjelek között vált, a vetített kép

fényerőszintje ennek megfelelően változik. A többnyire állóképekkel dolgozó számítógépes (grafikus) adatbemutatók általában erősebb fényűek, mint az inkább mozgóképet használó videó (filmek).

/EXIT

D-Sub/Comp.

Component

DVI-D

HDMI

Magyar

• A képbeállításhoz rendelkezésre álló opciók függnek a

bemenőjel típusától. Bővebben lásd "A képmód kiválasztása"

a(z) 31 oldalon.

• A projektor saját felbontása 4:3 oldalarány esetén érvényes.

A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki használatra. Más felbontású jelek esetén a projektor átméretezést hajt végre az 'aspect ratio'

(képoldalarány) beállítástól függően, aminek eredményeképpen

előállhat némi képtorzulás vagy romolhat a kép élessége. Bővebben lásd "A képoldalarány kiválasztása" a(z) 30

oldalon.

Video

S-Video

Színpaletta váltása

Abban a ritkán előforduló esetben, ha a projektort a DVD lejátszóhoz a projektor DVI-D bemenetén keresztül csatlakoztatja és a vetített kép hibás színeket mutat, akkor módosítsa a színrendszert YUV-ra.

Ennek módja:

1. Nyomja meg a MENU/EXIT (MENÜ/KILÉPÉS)-t, majd a / megnyomásával mozogjon úgy, hogy a SOURCE (Jelforrás) menü legyen kiemelve.

2. A megnyomásával álljon a Color Space Conversion (Színrendszer átalakítás)-ra, és a / gombokkal válassza az YUV-t.

Ez a funkció csak a DVI-D vagy a HDMI bemenet használata esetén érhető el.

Működés

Magyar

A vetített kép beállítása

A vetítési szög állítása

A projektornak van négy állítható lába. Segítségükkel a kép magasságát és a vetítési szöget lehet módosítani.

A projektor állításakor kissé emelje meg a projektor elejét, és csavarja a lábakat ki és be amíg a kép végül a kívánt helyre kerül.

Ha a projektor nem egyenes alapra van állítva, vagy a vetítőernyő és a projektor nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek korrekcióját lásd "Trapéztorzítás korrekciója" a(z)

29 oldalon.

A kép automatikus korrekciója

Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a projektoron vagy a távirányítón az AUTO-t. A beépített intelligens automatikus korrigálás funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el.

A jelenlegi jelforrás adatai három másodpercre megjelennek a képernyő sarkában.

A képernyő üres lesz az AUTO működése alatt.

A képméret és élesség finombeállítása

1. A vetített kép beállítása a kívánt méretre a zoom gyűrűvel történhet.

i. Ügyeljen a nyílásokra, amelyeken a

forró levegő távozik.

ii. Ne nézzen az objektívbe, ha a

lámpa világít. A lámpa erős fénye károsíthatja a szemét.

2. A fókuszáló gyűrű forgatásával tegye élessé a képet.

Működés

Trapéztorzítás korrekciója

A trapéztorzítás arra a jelenségre utal, amikor a vetített kép alul vagy felül észrevehetően szélesebb. Akkor jelentkezik, ha a projektor nem merőleges a vetítőernyőre.

Ennek korrekciója a projektor magasságának állításán kívül igényli a manuális javítást is a következő lépések valamelyikének segítségével.

• Távirányító használatával

A trapéztorzítás korrigálása oldal megjelenítése a vezérlőpulton vagy a távirányítón található / gomb megnyomásával történik. A kép felső részének javítása a megnyomásával történhet. A kép alsó részének javítása a megnyomásával történhet.

• Az OSD menü használatával

1. Nyomja meg a MENU/EXIT (MENÜ/KILÉPÉS)-t, majd a /

megnyomásával mozogjon úgy, hogy a DISPLAY

(Megjelenítés) menü legyen kiemelve.

2. A megnyomásával álljon a Keystone (Trapéztorzítás korrekciója)-ra, és nyomja meg az ENTER (BEVITEL)-t. Megjelenik a trapéztorzítás korrigálása oldal.

3. A kép felső részének javítása a megnyomásával, az alsó felének javítása a megnyomásával történhet.

Keystone

Magyar

Nyomja meg ezt: / .

BackMENU

Részlet keresése nagyítással

Ha a vetített képen valamely részletet kell megtalálnia, akkor nagyítsa ki a képet. Az iránymozgó nyilakkal navigálhat a képen.

• Távirányító használatával

1. Jelenítse meg a Zoom sávot a DIGITAL ZOOM (DIGITÁLIS ZOOM) +/- megnyomásával.

2. Nagyítsa ki a kép közepét a DIGITAL ZOOM (DIGITÁLIS ZOOM) + megnyomásával. Nyomja meg többször a gombot, amíg eléri a szükséges képméretet.

3. A képen navigálni a projektoron vagy a távirányítón található ( , , , ) nyilakkal lehet.

4. A kép eredeti méretre visszaállítható az AUTO megnyomásával. Használható a DIGITAL ZOOM (DIGITÁLIS ZOOM) - is. A gomb ismételt megnyomásakor a kép mérete tovább csökken, míg végül visszaáll az eredeti méretre.

• Az OSD menü használatával

1. Nyomja meg a MENU/EXIT (MENÜ/KILÉPÉS)-t, majd a /

megnyomásával mozogjon úgy, hogy a DISPLAY

(Megjelenítés) menü legyen kiemelve.

2. A megnyomásával álljon a Digital Zoom (Digitális zoom)ra, és nyomja meg az ENTER (BEVITEL)-t. Megjelenik a Zoom sáv.

3. Ismételje meg a fenti "Távirányító használatával" szakasz 2-4 lépéseit. Amennyiben a projektor vezérlőpultját használja, folytassa a következő lépésekkel.

4. A többszöri megnyomásával nagyítsa a képet a kívánt méretűre.

5. A képen a navigáláshoz először váltson át a ENTER (BEVITEL) megnyomásával pásztázó módba, majd használja a nyilakat ( , , , ) a képen történő navigáláshoz.

6. A kép méretének csökkentéséhez váltson vissza nagyítás / kicsinyítés módba a ENTER (BEVITEL) megnyomásával, majd a AUTO megnyomásával visszaállíthatja a képet az eredeti méretére. A képet a ismételt megnyomásával is visszaállíthatja eredeti méretére.

A képen navigálni csak a nagyítás után lehet. A részletek keresése közben a képet tovább lehet nagyítani.

Működés

Magyar

A képoldalarány kiválasztása

A képoldalarány a képszélesség és a képmagasság hányadosa. Az analóg TV és számítógépeknél ez leggyakrabban 4:3, a digitális televízió és DVD-k pedig leginkább a 16:9 arányt használják.

A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a projektor is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet egy másik képoldalarányra, mint amilyen a bemenő képjel volt.

A vetített kép oldalarányának módosítása (a bemeneti oldalaránytól függetlenül):

• Távirányító használatával

1. Jelenítse meg a jelenlegi beállítást a ASPECT (KÉPARÁNY) megnyomásával.

2. Az ASPECT (KÉPARÁNY) ismételt megnyomásával válasszon a videójelnek és a megjelenítési igényeknek megfelelő képoldalarányt.

• Az OSD menü használatával

1. Nyomja meg a MENU/EXIT (MENÜ/KILÉPÉS)-t, majd a / megnyomásával mozogjon úgy, hogy a DISPLAY (Megjelenítés) menü legyen kiemelve.

2. Az megnyomásával emelje ki a Aspect Ratio (Képoldalarány)-t.

3. A / megnyomásával válasszon a videójelnek és a megjelenítési igényeknek megfelelő képoldalarányt.

Aképoldalarány

Az alábi képeken a fekete részek a nem használt, a fehér részek pedig a használt területeket jelzik.

1. 4:3: A képet úgy méretezi, hogy a vetítőernyő közepén 4:3 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a 4:3 arányú képekhez, mint a számítógép monitorok, normál televízió és 4:3 oldalarányú DVD filmek, mivel a megjelenítés az oldalarányt nem módosítja.

2. 16:9: A képet úgy méretezi, hogy a vetítőernyő közepén 16:9 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a már eleve 16:9 oldalaránnyal rendelkező képekhez, mint a nagy felbontású (HD) televízió, mivel a megjelenítés az oldalarány módosítása nélkül történik.

3. Auto: A képet arányosan átméretezi úgy, hogy vízszintes szélességében illeszkedjen a projektor saját felbontásához. Használata olyan bejövő képek esetén célszerű, amelyek sem nem 4:3, sem nem 16:9 oldalarányúak, hiszen a kép saját oldalarányának módosítása nélkül a lehető legnagyobb mértékben használja ki a vetítőernyőt.

4:3 kép

16:9 kép

16:10 kép

4. Real (Valós): A kép vetítése eredeti felbontással történik, pixel konverzió nincs. Alacsony felbontású bemeneti jelekhez alkalmas, a vetített kép kisebb méretben jelenik meg, mint a teljes méretre alakításkor. Ha szükséges, a képméretet növelni lehet a zoom beállítás módosításával, vagy a projektor közelítésével a vetítőernyő felé. Az ilyen állítások után szükséges lehet a fókusz utánállítása is.

Működés

15:9 kép

4:3 kép

16:9 kép

Az OSD menü megjeleníthető ezeken a használaton kívüli fekete területeken.

Az optimális kép elérése

Falszín használata

Abban az esetben, ha színes felületre, például nem fehérre festett falra vetít, a falszín funkcióval korrigálni lehet a vetített kép színeit, hogy az eredeti és a vetített kép színei között lehetőség szerint ne legyen eltérés.

A funkció használatához menjen a DISPLAY (Megjelenítés) > Wall Color (Falszín) menübe és a / gombok megnyomásával válassza ki a vetítési felület színéhez legközelebbi álló színt. Számos előre beállított szín közül lehet választani: Light Yellow (Világossárga), Pink (Rózsaszín), Light Green (Világoszöld), Blue (Kék), és Blackboard (Feketetábla)

A képmód kiválasztása

A projektor számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemenő jel képtípusának megfelelően választhat.

Az igényeinek megfelelő működési mód kiválasztása a következő lépések szerint történik:

• Nyomja meg ismételten a projektoron vagy a távirányítón a MODE (MÓD) gombot, amíg a használni kívánt módhoz ér.

• Menjen a PICTURE (Kép) > Picture Mode (Kép mód) menübe és a / gombokkal válassza ki a használni kívánt módot.

A különböző típusú jelekhez rendelkezésre álló képmódok a következők:

Az egyes képmódok közötti váltás rövid idején a kép fényességében és színeiben kis változást lehet észrevenni.

Magyar

PC bemeneti jelek: D-Sub/Comp. (analóg RGB) és DVI-D (DVI-D)

1. Dynamic (Dinamikus) mód: Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a projektort jól megvilágított szobában használja.

2. Presentation (Bemutató) mód: Prezentációkhoz ajánlott. A mód kiemeli a fényességet, hogy megfeleljen a PC vagy laptop színeknek.

3. sRGB mód: Maximális tisztaságú RGB színekkel a fényerő beállítástól függetlenül élethű képet ad. Ez a leginkább alkalmas sRGB kompatibilis, megfelelően kalibrált kamerával felvett fényképek megtekintésére, valamint PC grafika és rajzoló alkalmazások, például AutoCAD megtekintésére.

4. Cinema (Mozi) mód: Színes filmek, digitális fényképezőgépekről vagy DV-ről videóklippek játszására a PC bemeneten keresztül sötétített (kevés fényű) környezetben.

5. User 1 (Felhasználó 1)/User 2 (Felhasználó 2) mód: Előhívja a jelenleg elérhető képmódok alapján kialakított beállításokat. Bővebben lásd "A User 1 (Felhasználó 1)/User 2 (Felhasználó 2) módok beállítása:"

a(z) 32 oldalon.

Videó bemenő jelek: Component (Komponens) (YPbPr), S-Video, Video, D-Sub/Comp. (YPbPr), DVI-D (HDCP/HDMI), HDMI, HDCP

1. Dynamic (Dinamikus) mód: Játékkonzol alapú videójátékok játszására alkalmas, nappaliban szokásos, normál megvilágítási szint melett.

2. Standard (Alapértelmezett) mód: Színes filmek, digitális fényképezőgépről vagy DV-ről videóklipek játszására alkalmas.

3. Cinema (Mozi) mód: Az elsötétített házimozi vagy társalgó szobai környezetben történő filmnézéshez vagy DVD filmek megtekintéséhez alkalmas.

4. User 1 (Felhasználó 1)/User 2 (Felhasználó 2) mód: Előhívja a jelenleg elérhető képmódok alapján kialakított beállításokat. Bővebben lásd "A User 1 (Felhasználó 1)/User 2 (Felhasználó 2) módok beállítása:"

a(z) 32 oldalon. Az itteni User 1 (Felhasználó 1) és User 2 (Felhasználó 2) módok nem azonosak a D-Sub/

Comp. (analog RGB)/DVI-D (DVI-D) jelbemenet alatt definiált User 1 (Felhasználó 1) és User 2 (Felhasználó 2) módokkal.

Működés

Magyar

A User 1 (Felhasználó 1)/User 2 (Felhasználó 2) módok beállítása:

Van két felhasználó által megadható mód, ha a rendelkezésre álló képmódok nem felelnek meg valamely célra. A beállítások testreszabásához felhasználhatja kiindulópontnak a képmódokat (a User 1 (Felhasználó 1)/2 kivételével).

1. Nyomja meg a MENU/EXIT (MENÜ/KILÉPÉS)-t, majd a / megnyomásával mozogjon úgy, hogy a PICTURE (Kép) menü legyen kiemelve.

2. A megnyomásával álljon a Picture Mode (Kép mód)-ra, és a / gombokkal válassza az User 1 (Felhasználó 1) -t vagy User 2 (Felhasználó 2)-t.

3. A megnyomásával emelje ki a Reference Mode (Hivatkozási mód)-t.

Ez a funkció csak akkor érhető el, ha a User 1 (Felhasználó 1) vagy a User 2 (Felhasználó 2) mód van kiválasztva a Picture Mode (Kép mód) almenüben.

4. A / megnyomásával válassza ki az igényeihez legközelebb álló képmódot.

5. A változtatni kívánt menüelemet válassza ki a megnyomásával, majd a / segítségével állítsa be az értéket. Bővebben lásd "A képminőség finombeállítása felhasználó által megadott módban".

6. Az összes beállítás megadása után lépjen a Save Settings (Beállítás mentése)-re és a projektoron vagy a távirányítón nyomja meg az ENTER (BEVITEL) gombot.

7. Megjelenik a 'Setting Saved' (Beállítás elmentve) nyugtázó üzenet.

A képminőség finombeállítása felhasználó által megadott módban

Az érzékelt jeltípustól függően rendelkezésre áll néhány felhasználó által definiált funkció a User 1 (Felhasználó

1) vagy a User 2 (Felhasználó 2) kiválasztásakor. Ezeket a funkciókat igényeinek megfelelően alakíthatja.

Beállítás: Brightness (Fényerő)

Nyomja meg a távirányítón a BRIGHTNESS (FÉNYERŐ)-t vagy emelje ki a Brightness (Fényerő)-t a PICTURE (Kép) menüben és állítsa be az értékeket

a projektoron vagy a távirányítón található / gombok megnyomásával. Minél magasabb az érték, annál nagyobb a kép fényereje. Minél kisebb az

érték, a kép fényereje annál kisebb. Ezt úgy állítsa be, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek.

+30

+50

+70

Beállítás: Contrast (Kontraszt)

Nyomja meg a távirányítón a CONTRAST (KONTRASZT)-t vagy emelje ki a Contrast (Kontraszt)-t a PICTURE (Kép) menüben és állítsa be az értékeket

a projektoron vagy a távirányítón található / gombok megnyomásával.

+30

+50

Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezt a kiválasztott bemenethez és a környezethez megfelelő fényerő beállítása után használja, a fehér csúcsértékének beállításához.

Beállítás: Color (Szín)

Emelje ki a Color (Szín)-t a PICTURE (Kép) menüben és állítsa be az értékeket a projektoron vagy a távirányítón található / gombok megnyomásával.

Az alacsonyabb értékek kevésbé telt színeket eredményeznek. Ha a beállított érték túl magas, akkor a kép színei túlságosan erősek lesznek, ami nem realisztikus képet eredményez.

Beállítás: Tint (Színárnyalat)

Emelje ki a Tint (Színárnyalat)-t a PICTURE (Kép) menüben és állítsa be az értékeket a projektoron vagy a távirányítón található / gombok megnyomásával.

Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép.

Beállítás: Sharpness (Élesség)

Emelje ki a Sharpness (Élesség)-t a PICTURE (Kép) menüben és állítsa be az értékeket a projektoron vagy a távirányítón található / megnyomásával.

Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál kevésbé éles a kép.

Működés

+70

Beállítás: Brilliant Color (Ragyogó szín)

Emelje ki a Brilliant Color (Ragyogó szín)-t a PICTURE (Kép) menüben és végezze el a választást a projektoron vagy a távirányítón található / gombok megnyomásával.

Ez a funkció egy új szín-feldolgozó algoritmusra és rendszerszintű fejlesztésekre épül, és nagyobb fényerő mellett teszi lehetővé a kép hűebb, élénkebb színeit. Több mint 50% fényerőnövekedést lehet vele elérni a középtónusú képeknél, amelyek gyakoriak a videó és természetes tájképek esetén, így a projektor realisztikus valósághű színeket produkál. Ha ilyen minőségű képet szeretne, válassza az On (Be)-t. Ha nincs rá szüksége, válassza az Off (Ki)-t.

Az Off (Ki) választása esetén a Color Temeperature (Színhőmérséklet) funkció nem áll rendelkezésre.

Szín hőmérséklet választása

Emelje ki a Color Temeperature (Színhőmérséklet)-t a PICTURE (Kép) menüben és állítsa be az értékeket a projektoron vagy a távirányítón található / megnyomásával.

Négy szín hőmérséklet* áll rendelkezésre.

1. T1: A legmagasabb szín hőmérséklet, T1 esetén tűnik leginkább kékes fehérnek a kép.

2. T2: A képek kékes fehérnek látszanak.

3. T3: Megőrzi a fehér normál színét.

4. T4: A képek vöröses fehérnek látszanak.

*A szín hőmérsékletről:

Sok különböző árnyalat létezik, amelyek bizonyos célokra "fehérnek" számítanak. A "szín hőmérséklet" az egyik leggyakoribb módja a fehér szín ábrázolásának. Az alacsony szín hőmérsékletű fehér szín vöröses fehérnek tűnik. A magas hőmérsékletű fehér szín több kéket tartalmazónak tűnik.

3D színkezelés

A legtöbb esetben a színkezelésre nem lesz szükség, ilyen a tanterem, tárgyaló vagy társalgó, amikor a világítás fennmarad, vagy ahol az épület ablakai a napfényt beengedik a szobába.

A színkezelést megfontolni csak olyan állandó helyre felállítás esetén kell, ahol a világítás szintje szabályozható, például tanácsterem, előadóterem, színházterem. A színkezelés finom színbeállítási lehetőséggel pontosabb színvisszaadást tesz lehetővé, ha szükség van rá.

A helyes színkezelés csak szabályozható és reprodukálható látási viszonyok között érhető el. Szüksége lesz színmérő (színes fény mérő) használatára, és alkalmas forráskép készletre a színvisszaadás mérésére. Ezeket az eszközöket a projektor csomagja nem tartalmazza, azonban a projektor értékesítője útbaigazítást adhat, sőt tapasztalt telepítő szakembert is javasolhat.

A színkezelés hat beállítandó színt (RGBCMY) ad. Az egyes színek kiválasztásakor tetszés szerint beállíthatja azokra az értéktartományt, a telítettséget.

Ha vásárolt teszt lemezt, az tartalmaz többféle színteszt mintát, és felhasználható színek tesztelésére monitorokon, televíziókon, projektorokon, stb. A lemezről bármelyik képet kivetítheti a vetítőernyőre, majd beléphet a 3D Color Management (3D színkezelés) menübe, és elvégezheti a beállításokat.

A beállításhoz:

1. Menjen a PICTURE (Kép) menübe és emelje ki a 3D Color Management (3D színkezelés)-t.

2. Nyomja meg a projektoron vagy a távirányítón a ENTER (BEVITEL)-t, és megjelenik a 3D Color Management (3D színkezelés) oldal.

3. Emelje ki a Primary Color (Elsődleges szín)-t és a / megnyomásával válasszon színt a vörös, sárga, zöld, ciánkék, kék és bíborvörös színek közül.

4. A megnyomásával álljon a Hue (Színfokozat)-ra, és a / megnyomásával válassza ki hozzá a tartományt. A tartomány növelése a két szomszédos színből nagyobb arányt tartalmazó színeket fog adni.

Magyar

Működés

Magyar

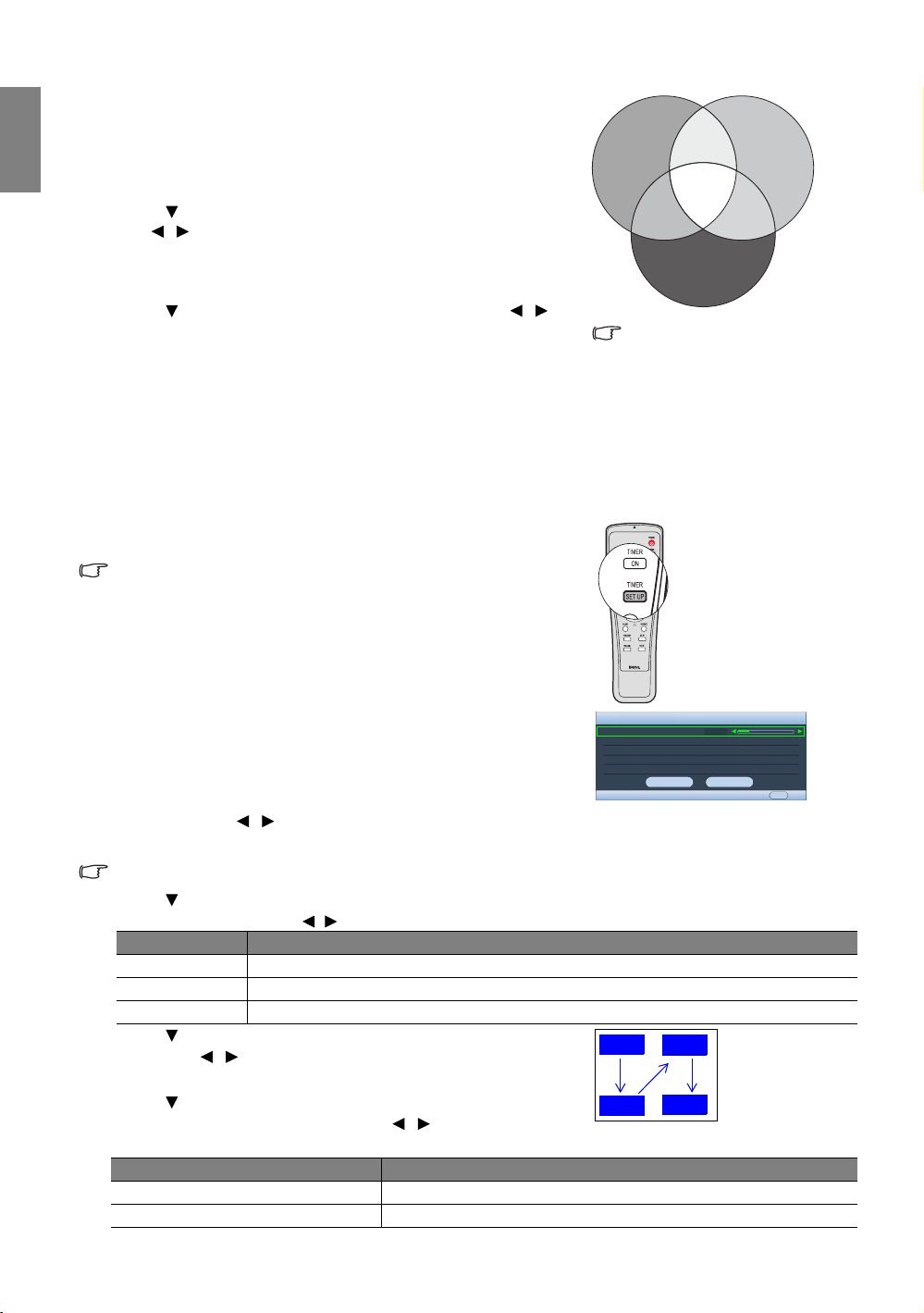

A jobb oldali ábrán látható, hogy a színek hogyan viszonyulnak egymáshoz.

Például, ha a vöröset választja és a tartományt 0-ra állítja, akkor csak a tiszta piros lesz kiválasztva a képben. A tartomány

VÖRÖS

Sárga

ZÖLD

növelésével benne lesz a sárgához közeli piros és a bíborvöröshöz közeli piros is.

5. A megnyomásával álljon a Saturation (Telítettség)-re, és a

/ megnyomásával állítsa be a kívánt értékeket. A képben

CiánkékBíborvörös

minden elvégzett beállítás azonnal tükröződni fog. Például, ha a vöröset választja, és az értékét 0-ra állítja, akkor ez

KÉK

csak a tiszta piros telítettségét érinti.

6. A megnyomásával álljon a Gain (Erősítés)-ra, és a / megnyomásával állítsa be a kívánt értékeket. Ez a kiválasztott elsődleges szín kontrasztszintjét fogja befolyásolni. A képben minden elvégzett beállítás azonnal tükröződni fog.

7. A 3 - 6. lépések megismétlésével végezze el a többi színbeállítást.

8. Győződjön meg róla, hogy elvégzett minden szükséges beállítást.

9. A kilépés és a beállítások mentése a MENU/EXIT (MENÜ/ KILÉPÉS) megnyomásával történhet.

Saturation (Telítettség) az adott szín mennyiségét jelzi a videóképben. Alacsonyabb értékek kevésbé telített színeket eredményeznek; a "0" érték az adott színt teljes mértékben eltávolítja a képből. Ha a telítettség túl nagy, akkor a szín túlságosan erőteljes, nem realisztikus lesz.

Stopperóra beállítása a prezentációhoz

Az óra a prezentáció során a bemutató idejét jelezve a képernyőn segíti a jobb időgazdálkodást.

A Stopperóra funkció csak akkor használható, ha a bemenőjel PC vagy laptop számítógép D-SUB/COMP. IN (Be), DVI-D vagy HDMI kimenetéről érkezik. Ha a bemenő jel HDPC formátumú DVI-D vagy HDMI jel, a funkció nem áll áll rendelkezésre.

A funkció használatához a következő lépések szükségesek:

1. Nyomja meg a projektoron vagy a távirányítón a TIMER SET

UP (IDŐZÍTÉS BEÁLLÍTÁS)-t, és menjen a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) > Presentation Timer (Prezentáció stoppere) menübe és a ENTER (BEVITEL) megnyomásával jelenítse meg a Presentation Timer (Prezentáció stoppere) oldalt.

2. A Timer Period (Mért időtartam) kiemelése után az időköz beállítható a / megnyomásával. Az időtartam 1 és 5 perc között 1 perces lépésekben állítható, 5 és 240 perc közötti időtartamok esetén pedig 5 perces lépésközben.

Ha az óra már be van kapcsolva, akkor a számolás elölről kezdődik a Timer Period (időköz) törlésekor.

3. A megnyomásával lépjen a Timer Display (Stopper kijelzése)-re és adja meg, hogy a képernyőn megjelenjen-e az óra

a / megnyomásával.

Kiválasztás Leírás

Always (Mindig) Az óra a bemutató teljes ideje alatt látható lesz a képernyőn. 1 min/2 min/3 min Az óra a bemutató utolsó 1/2/3 percében lesz a képernyőn. Never (Soha) Az óra a bemutató alatt egyáltalán nem lesz látható.

4. A megnyomásával álljon a Timer Position (Stopper helye)ra, és a /

megnyomásával állítsa be az órát.

Presentation Timer

Timer Period

Timer Display Timer Position Timer Counting Direction Timer Audible Reminder

5 min

On Off

5 min

Always

Top-Left

Count Down

Off

MENU Back

5. A megnyomásával álljon a Timer Counting Direction (Stopper számolási iránya)-ra, és a / megnyomásával

válassza ki a használni kívánt számolási irányt.

Kiválasztás Leírás

Count Up (Növekvő számolás) 0-ról indulva nő a beállított időig. Count down (Csökkenő számolás) A beállított értékről indulva csökken 0-ra.

Működés

5 min

6. A megnyomásával álljon a Timer Audible Reminder (Stopper figyelmeztető hangjelzés)-ra, és a /

megnyomásával adja meg, hogy az emlékeztető hangjelzést használni kívánje-e. Ha a választása On (Be), akkor a felfelé/ lefelé számolás utolsó 30 másodpercében dupla bip hang lesz

NOTICE

Are you sure to turn on the

presentation timer?

hallható, az idő lejártakor pedig három bip hang fog hallatszani.

Yes

7. A bemutató stopper aktiválásához nyomja meg először a -t,

majd a / gombokkal emelje ki a On (Be) elemet és nyomja meg az ENTER (BEVITEL)-t.

8. Jóváhagyást kérő üzenet jelenik meg. Emelje ki a Yes-t és projektoron vagy a távirányítón nyomja meg a ENTER (BEVITEL)-t a jóváhagyáshoz. A képernyőn a “Timer is On” (stopper bekapcsolva) üzenet jelenik meg. A stopper a bekapcsoláskor indul el.

A stopper törlése a következő lépésekkel lehetséges:

• Távirányító használatával

A TIMER ON (IDŐZÍTÉS BE) megnyomása után emelje ki a / megnyomásával az Off (Ki)-t és végül nyomja meg az ENTER (BEVITEL)-t.

• Az OSD menü használatával

1. Nyomja meg a MENU/EXIT (MENÜ/KILÉPÉS)-t, majd a / megnyomásával mozogjon úgy, hogy a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) menü legyen kiemelve.

2. A megnyomásával álljon a Presentation Timer (Prezentáció stoppere)-ra, és az ENTER (BEVITEL) megnyomásával jelenítse meg a Presentation Timer (Prezentáció stoppere) oldalt.

3. A megnyomása után emelje ki a / megnyomásával az Off (Ki)-t, és végül nyomja meg az ENTER (BEVITEL)-t. Jóváhagyást kérő üzenet jelenik meg.

4. A Yes (Igen) kiemelése után nyomja meg az ENTER (BEVITEL)-t. A képernyőn a “Timer is Off” (stopper kikapcsolva) üzenet jelenik meg.

Magyar

A TIMER ON (IDŐZÍTÉS BE) gomb használatának módja

Ez egy többfunkciós gomb.

• Ha a stopper kikapcsolt állapotban van, akkor a gomb megnyomására jóváhagyást kérő üzenet jelenik meg. Eldöntheti, hogy be kívánja-e kapcsolni a stoppert vagy sem, ha a képernyőn megjelenő utasításokat követi.

• Ha a stopper már bekapcsolt állapotban van, akkor a gomb megnyomására jóváhagyást kérő üzenet jelenik meg. Eldöntheti, hogy újraindítja, folytatja vagy pedig kikapcsolja a stoppert, ha a képernyőn megjelenő utasításokat követi.

Működés

Magyar

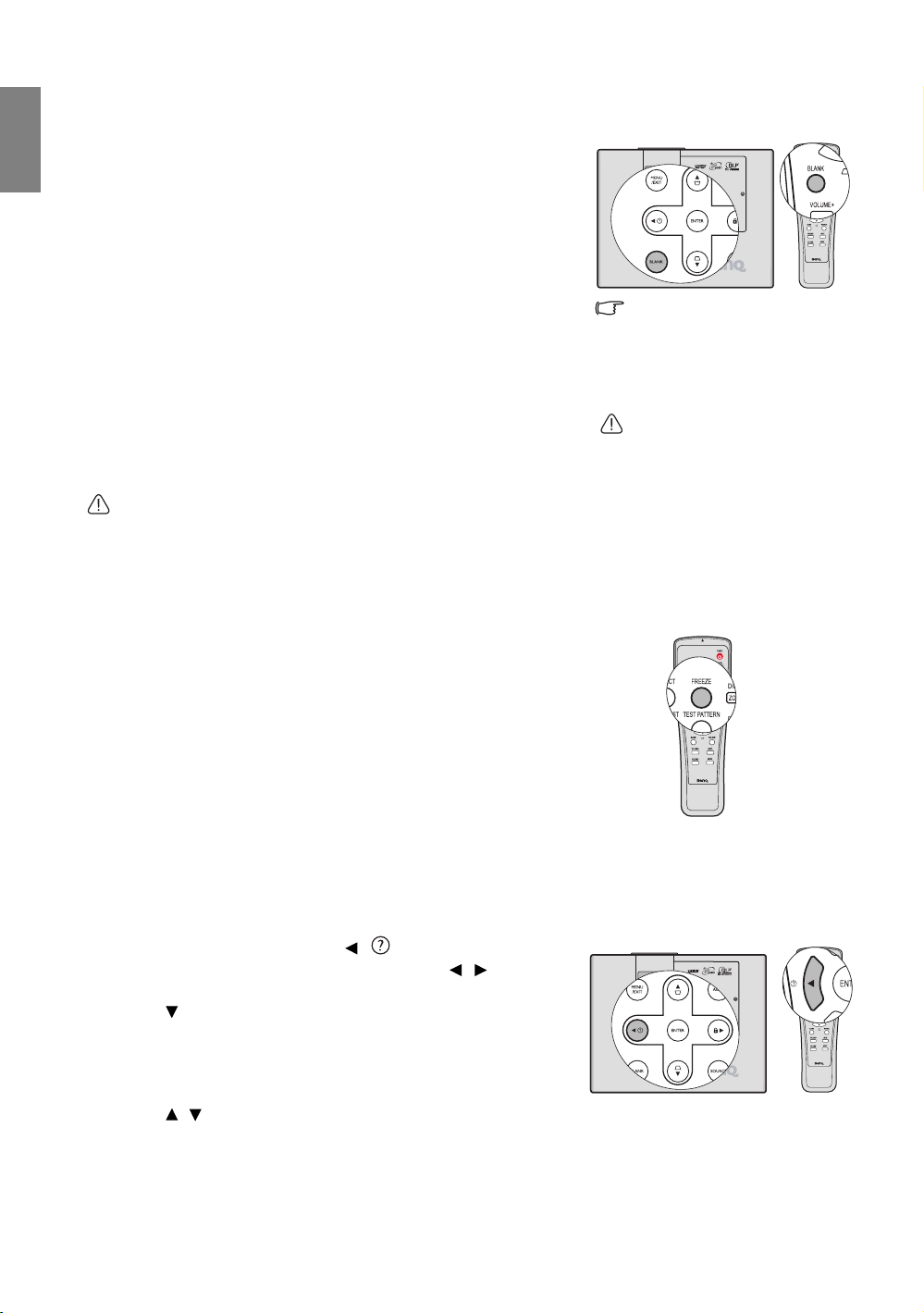

A kép elrejtése

Ha az előadó a hallgatóság teljes figyelmét magára akarja vonni a bemutató alatt, akkor használhatja a projektoron vagy a távirányítón a BLANK (ÜRES) funkciót a vetített kép elrejtésére. A 'BLANK' (Üres) szó látszik a képernyő sarkában a kép elrejtésének ideje alatt. Ha a funkció aktiválása csatlakoztatott bemenő hangjel mellett történik, a hang továbbra is hallható.

Lehetséges üres idő beállítása a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) > Blank Timer (Üres stopper) menüben, amikor az üres képernyőn nincs tevékenység a projektor automatikusan visszatér a képhez az időtartam eltelte után. Az időtartam 30 és 5 perc között 5 perces lépésekben állítható.

Ha az előre beállított tartamok nem felelnek meg az előadásához, akkor válassza a Disable (Kikapcsolás)-t.

Nem számít, hogy a Blank Timer (Üres stopper) aktiválva van-e vagy sem, a ENTER (BEVITEL) és a LASER (LÉZER) gombon kívül a távirányító bármely gombjának, vagy a projektor ENTER (BEVITEL) gomjának megnyomásával visszatérhet a képhez.

A lézerfény ablakába ne nézzen bele és ne irányítsa a lézerfényt önmagára vagy másokra. Használat előtt olvassa el a figyelmeztető üzeneteket a távirányító hátoldalán.

A kép kimerevítése

Nyomja meg a távirányítón a FREEZE (KIMEREVÍTÉS)-t a kép kimerevítéséhez. A 'FREEZE' (kimerevítés) szó fog a bal felső sarokban megjelenni.

Ha a képet kimerevíti a képernyőn, ettől a videó vagy egyéb eszközön a képek nem állnak meg. Ha a csatlakoztatott eszközök hangkimenettel is rendelkeznek, akkor a hangot hallani fogja akkor is, amikor a képet kimerevítette.

Amikor a lámpa Dual-Brightest (Duál-legfényesebb) módban van, akkor a BLANK (ÜRES) megnyomására a projektor automatikusan Dual-Reliable (Duál-megbízható) módba vált.

A projektor működése közben ne takarja el az objektívet, mert az objektív elé helyezett tárgy felmelegedve deformálódhat, vagy akár tüzet is okozhatnak.

A GYIK funkció használata

Az INFORMATION (Információ) menü a képminőség, üzembe helyezés, különleges működési funkciók és szervizinformációkkal kapcsolatos olyan problémák lehetséges megoldásait tartalmazza, amellyel a felhasználók gyakrabban találkozhatnak.

A GYIK információk lehívása:

1. Az OSD menüt nyissa meg a / vagy a MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával, majd a / gombokkal emelje ki a INFORMATION (Információ) menüt.

2. A megnyomásával emelje ki a FAQ-Image and Installation

(GYIK - Kép és telepítés)-t vagy a FAQ-Features and Service (GYIK - Funkciók és szolgáltatások)-t attól függően, hogy mit

szeretne megtudni.

3. Nyomja meg az ENTER (BEVITEL)-t.

4. A / megnyomásával válasszon ki egy problémát, és az ENTER (BEVITEL) megnyomásával kérje a lehetséges megoldásokat.

A MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával léphet ki az OSD menüből.

Működés

MENU /EXIT

A vezérlőgombok zárolása

Ha a projektor vezérlő bilentyűit zárolja, akkor megakadályozhatja a beállítások véletlen elállítását (például gyerekek által). Amikor a Panel Key Lock (Kezelőpult gombzár) be van kapcsolva, a projektoron semmilyen vezérlő gomb nem működik a Power gombon kívül.

1. A / megnyomásával menjen a SYSTEM SETUP: Basic

(Rendszerbeállítások: alapvető) > Panel Key Lock (Kezelőpult gombzár) menübe, és válassza a On (Be)-t a /

megnyomásával. Jóváhagyást kérő üzenet jelenik meg.

2. A Yes kiemelése után nyomja meg az ENTER (BEVITEL)-t.

A pult gombok zárolását feloldani úgy lehet, hogy lenyomja és 3

MENU /EXIT

másodpercig nyomva tartja a projektoron vagy a távirányítón a / t.

Használhatja a távirányítót is a SYSTEM SETUP: Basic

(Rendszerbeállítások: alapvető) > Panel Key Lock (Kezelőpult gombzár) menü megnyitásához és a / megnyomásával kiválaszthatja az Off-t.

• A távirányító gombjai a pult zárolásakor továbbra is használhatók.

• Ha kikapcsoláskor a Power megnyomása előtt a kezelőpult zárját nem oldja fel, akkor a következő bekapcsoláskor továbbra is zárolt állapotban lesz.

Működés magas tengerszint feletti környezetben

A High Altitude Mode (Magas hely üzemmód) használata 1500 m –3000 m közötti tengerszint feletti magasság és 0°C–35°C közötti hőmérséklet esetén javasolt.

A High Altitude Mode (Magas hely üzemmód) használata 0 m és 1500 m közötti tengerszint feletti magasságokon és 0°C és 35°C közötti hőmérsékletek esetén nem ajánlott. A projektor túlhűtése következhet be, ha ilyen körülmények között kapcsolja be ezt a módot.

A High Altitude Mode (Magas hely üzemmód) aktiválása:

1. Nyomja meg a MENU/EXIT (MENÜ/KILÉPÉS)-t, majd a / megnyomásával mozogjon úgy, hogy a SYSTEM SETUP:

Advanced (Rendszerbeállítások: Haladó) menü legyen kiemelve.

2. A megnyomásával álljon a High Altitude Mode (Magas hely

üzemmód)-ra, és a / gombokkal válassza az On (Be)-t. Jóváhagyást kérő üzenet jelenik meg.

3. A Yes kiemelése után nyomja meg az ENTER (BEVITEL)-t.

A High Altitude Mode (Magas hely üzemmód) nagyobb decibelű működési zajszinttel jár a rendszer átfogó hűtésének és teljesítményének javításához szükséges ventilátorsebesség miatt.

Ha a projektort a fentiek kivételével más szélsőséges körülmények között használja, automatikus lekapcsolódások jelentkezhetnek, amelynek célja a projektor túlhevülésének megakadályozása. Ilyen esetben a tünetek orvoslásának módja az, hogy magas hely üzemmódba kapcsol át. Mindazonáltal ez nem jelenti azt, hogy a projektor mindenféle barátságtalan vagy szélsőséges viszonyok között képes működni.

WARN ING

We recommend you use the High Altitude Mode by selecting it whenever your environment is higher than 1500 m.

Do you want to turn High Altitude Mode on?

Yes No

Magyar

Működés

Magyar

A hang beállítása

A következő hangbeállítások a projektor hangszóróit befolyásolják. Ügyeljen, hogy a projektor audió bemenete

helyesen legyen csatlakoztatva. Az audió bemenetre csatlakoztatásának módját lásd "Csatlakoztatás" a(z) 16 oldalon.

Ahang elnémítása

A hang átmeneti lekapcsolása:

• Távirányító használatával

A hangot átmenetileg lekapcsolhatja a MUTE (NÉMÍTÁS) megnyomásával. A hang lekapcsolásának ideje alatt látható a képernyő jobb felső sarkában.

A hangot visszakapcsolni a MUTE (NÉMÍTÁS) ismételt megnyomásával lehet.

• Az OSD menü használatával

1. Nyomja meg a MENU/EXIT (MENÜ/KILÉPÉS)-t, majd a / megnyomásával

mozogjon úgy, hogy a SYSTEM SETUP: Advanced (Rendszerbeállítások: Haladó) menü legyen kiemelve.

2. A megnyomásával álljon a Audio Settings (Hangbeállítások)-ra, és nyomja

meg az ENTER (BEVITEL)-t. Megjelenik a Audio Settings (Hangbeállítások) oldal.

3. A Mute (Elnémít) kiemelése után a / megnyomásával válassza az On (Be)-t.

4. A hang visszaállításához a 1-3. lépések megismétlése után a / megnyomásával válassza az Off (Ki)-t.

A hangerő beállítása

A hangerősség módosításához nyomja meg a projektoron vagy a távirányítón a VOLUME+ (HANGERŐ+)/ VOLUME- (HANGERŐ-) gombot, vagy:

1. Ismételje meg a fenti 1-2. lépéseket.

2. A megnyomásával álljon a Volume (Hangerő)-ra, és a / gombokkal pedig válassza ki a megfelelő

hangerősséget.

Lekapcsolás: Power on/off ring tone (Be- és kikapcsolást jelző csengőhang)

A csengőhang kikapcsolásának módja:

1. Ismételje meg a fenti 1-2. lépéseket.

2. A megnyomásával álljon a Power on/off ring tone (Be- és kikapcsolást jelző csengőhang)-ra, és a /

gombokkal válassza az Off (Ki)-t.

A Power on/off ring tone (Be- és kikapcsolást jelző csengőhang) megváltoztatásának egyetlen módja az On (be) vagy Off (ki) beállítása itt. A hang elnémítása vagy a hangerősség megváltoztatása nem befolyásolja a Power on/off ring tone (Be- és kikapcsolást jelző csengőhang)-t.

Működés

A lámpa üzemmód beállítása

Ez a projektor alkalmas duál-lámpás vetítésre és három lámpa üzemmóddal rendelkezik a különböző célú felhasználásokra.

Lámpa üzemmód Felhasználó haszna Alkalmas környezet

Dual-Brightest (Duállegfényesebb)

(Két lámpát használ normál módban)

Dual-Reliable (Duál-megbízható)

(Két lámpát használ gazdaságos üzemmódban)

Single-Alternative (Egyetlen alternatíva)

(A rövidebb üzemidővel rendelkező lámpa kiválasztása automatikus, használata normál üzemmódban)

A következő lépések alapján választhatja ki a kívánt lámpa üzemmódot:

1. Nyomja meg a MENU/EXIT (MENÜ/KILÉPÉS)-t, majd a / megnyomásával mozogjon úgy, hogy a

SYSTEM SETUP: Advanced (Rendszerbeállítások: Haladó) menü legyen kiemelve.

A megnyomásával álljon a

-t.

(BEVITEL)

3. A megnyomásával álljon a

4. A megnyomásával álljon a használni kívánt lámpamódra, és nyomja meg az ENTER (BEVITEL)-t.

5. Jóváhagyást kérő üzenet jelenik meg. A Yes kiemelése után nyomja meg az ENTER (BEVITEL)-t.

• Ha az egyik lámpa már nem működik, a projektor automatikusan Single-Alternative (Egyetlen -

alternatíva) módba vált. A Dual-Brightest (Duál-legfényesebb) és a Dual-Reliable (Duál-megbízható) beállítások nem állnak rendelkezésre.

• Szuper fényerősségű, tiszta képek

• Alkalmas magas megvilágítási szintű környezetben

• Folyamatos, non-stop működés kritikus viszonyok között

• A lámpa élettartamának meghosszabbítása

• Folyamatos, non-stop működés kritikus viszonyok között

• Az üzemidő meghosszabbítása

• A lámpacsere gyakoriságának csökkentése

Lamp Settings (Lámpa beállítások)

Lamp Mode (Lámpa üzemmód)

-ra, és nyomja meg az

Nagy, jól megvilágított tárgyalótermek és auditóriumok

Közepes, nagy méretű tanácstermek

Normál méretű szobák

ENTER

ENTER (BEVITEL)

Magyar

-t.

• A Dual-Brightest (Duál-legfényesebb)/Dual-Reliable (Duál-megbízható) módból Single-Alternative (Egyetlen - alternatíva) módba és vissza történő váltáskor a lámpa módjának ismételt változtatása előtt várjon 90 másodpercet.

• A projektor Dual-Reliable (Duál-megbízható) módba állítása meghosszabbítja a lámpa automatikus lekapcsolási időzítését. Bővebben lásd "Beállítás Lamp Mode (Lámpa üzemmód) mint Dual-Reliable

(Duál-megbízható)" a(z) 47 oldalon.

• Lámpamód átkapcsolásánál a kép fényerejében és színeiben enyhe változás érzékelhető.

A képernyőmenü (OSD) testreszabása

Az (OSD) képernyőmenü beállítható saját ízlésének megfelelően. A következő beállítások a vetítési beállításokat, a működést és a teljesítményt nem befolyásolják.

•A Menu Display Time (Idő kijelzése menü) a SYSTEM SETUP: Advanced (Rendszerbeállítások:

Haladó) > Menu Settings (Menü beállítások) menüben beállítja, hogy a menü az utolsó gombnyomás után mennyi ideig marad még aktív. Az időtartam 30 és 5 másodperc között 5 másodperces lépésekben állítható. A / használatával válassza ki a megfelelő időt.

•A Menu Position (Menü pozíció) a SYSTEM SETUP: Advanced (Rendszerbeállítások: Haladó) > Menu

Settings (Menü beállítások) menüben az OSD menü helyét öt pozíció közül adhatja meg. A / használatával válassza ki a megfelelő pozíciót.

•A Language (Nyelv) a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) menüben az OSD menü

megjelenítésének nyelvét állítja be. A / használatával válassza ki a használni kívánt nyelvet.

•A Splash Screen (Indulóképernyő) a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) menüben

a projektor indulásakor kijelzett logó képernyő beállítását végzi. A / használatával válasszon képernyőt.

Működés

Magyar

A projektor lekapcsolása

1. A Power megnyomása után jóváhagyást kérő

üzenetet kap. Ha nem válaszol néhány másodpercen belül, az üzenet

eltűnik.

A lézerfény ablakába ne nézzen bele és ne irányítsa a lézerfényt önmagára vagy másokra. Használat előtt olvassa el a figyelmeztető üzeneteket a távirányító hátoldalán.

2. Nyomja meg még egyszer a Power-t. A Bekapcsolt

állapotjelző lámpa narancsszínben villog, a vetítő

lámpa kikapcsol, és a ventilátorok még körülbelül 90 másodpercig működve hűtik a projektort.

3. A lehűlési folyamat végeztével a "Power Off Ring

Tone" (lekapcsolást jelző csengőhang) fog hallatszani. A Bekapcsolt állapotjelző lámpa folyamatosan narancsszínű és a ventilátorok megállnak.

4. Ha a projektort hosszabb ideig nem fogja használni,

húzza ki a hálózati zsinórt a fali aljzatból.

• A lámpa védelme érdekében a projektor semmilyen parancsra nem reagál a hűlési folyamat alatt.

• A rövidebb lehűlési idő érdekében bekapcsolhatja a gyors hűtési funkciót. Bővebben lásd "Quick

Cooling (Gyors hűtés)" a(z) 44 oldalon.

• A bekapcsolási csengőhang kikapcsolásának módját lásd

"Lekapcsolás: Power on/off ring tone (Be- és kikapcsolást jelző csengőhang)" a(z) 38 oldalon.

• Ha a projektort nem előírásszerűen kapcsolja le, akkor a lámpák védelme érdekében a projektor újraindításának megkísérlésekor a ventilátorok néhány percig járva hűteni fognak. A projektor indításához ismét nyomja meg a

Power (Áramellátás)-t a ventilátorok leállása, és a Bekapcsolt állapotjelző lámpa narancssárga színre váltása után.

• A lámpa élettartama a környezeti feltételektől és a használattól függ.

Működés

A képernyőmenü (OSD)

Menüszerkezet

Ne feledje, hogy az (OSD) képernyőmenü a kiválasztott jeltípustól függően változik. Egyes funkciók csak bizonyos bemeneti jelek használatakor állnak rendelkezésre.

A menüelemek akkor érhetők el, ha a projektor érzékelt legalább egy jelet. Ha a projektorhoz nem csatlakozik készülék, vagy nincs érzékelt jel, akkor az elérhető menüelemek is korlátozottak.

Főmenü Almenü Választási lehetőségek

Off (Ki)/Light Yellow (Világossárga)/ Pink (Rózsaszín)/Light Green (Világoszöld)/Blue (Kék)/Blackboard (Feketetábla) 4:3/16:9/Auto (Automatikus)/Real (Valós)

R/G/B/Y/C/M

On (Be)/Off (Ki)

RGB/YUV

1. DISPLAY (Megjelenítés)

2. PICTURE (Kép)

3. SOURCE (Jelforrás)

Wall Color (Falszín)

Aspect Ratio (Képoldalarány) Keystone (Trapéztorzítás korrekciója)

Position (Pozíció) Phase (Fázis) H. Size (H.méret) Digital Zoom (Digitális zoom)

Jel forrása PC: Dynamic (Dinamikus)/Presentation (Bemutató)/

Picture Mode (Kép mód)

Reference Mode (Hivatkozási mód)

Brightness (Fényerő) Contrast (Kontraszt) Color (Szín) Tint (Színárnyalat) Sharpness (Élesség) Brilliant Color (Ragyogó szín) On (Be)/Off (Ki) Color Temeperature (Színhőmérséklet) T1/T2/T3/T4

3D Color Management (3D színkezelés)

Save Settings (Beállítás mentése) Quick Auto Search (Gyors automatikus

keresés) Color Space Conversion (Színrendszer átalakítás)

sRGB/Cinema (Mozi)/User 1 (Felhasználó 1)/User 2 (Felhasználó 2)

Jel forrása Video: Dynamic (Dinamikus)/Standard (Alapértelmezett)/Cinema (Mozi)/User 1 (Felhasználó 1)/User 2 (Felhasználó 2) Jel forrása PC: Dynamic (Dinamikus)/Presentation (Bemutató)/ sRGB/Cinema (Mozi) Jel forrása Video: Dynamic (Dinamikus)/Standard (Alapértelmezett)/Cinema (Mozi)

Primary Color (Elsődleges szín)

Hue (Színfokozat) Saturation (Telítettség) Gain (Erősítés)

Magyar

6. INFORMATION (Információ)

FAQ-Image and Installation (GYIK - Kép és telepítés) FAQ-Features and Service (GYIK - Funkciók és szolgáltatások)

• Source (Jelforrás)

• Picture Mode (Kép mód)

• Resolution (Felbontás)

Current System Status (Jelenlegi rendszerállapot)

• Color System (Színrendszer)

• Lamp Mode (Lámpa üzemmód)

• Equivalent Lamp #1 Hour (#1 lámpa égési

óra egyenérték)

• Equivalent Lamp #2 Hour (#2 lámpa égési óra egyenérték)

Működés

Magyar

Presentation Timer (Prezentáció stoppere)

Timer Period (Mért időtartam) Timer Display (Stopper kijelzése) Timer Position (Stopper helye) Timer Counting Direction (Stopper számolási iránya) Timer Audible Reminder (Stopper figyelmeztető hangjelzés) On (Be)/Off (Ki)

1~240 perc

Always/1 min/2 min/3 min/Never (Mindig/ 1 perc/2 perc/3 perc/Soha) Bottom-Right/Top-Right/Bottom-Left/Top-

Left (Jobb alsó/Jobb felső/Bal alsó/Bal felső)

Count Down/Count Up (Számolás felfelé/ Számolás lefelé)

On (Be)/Off (Ki)

SYSTEM SETUP: Basic

Language (Nyelv)

(Rendszerbeállítások: alapvető)

5. SYSTEM

Projektor Position (Projektor pozíció)

Auto Power Off (Automatikus kikapcsolás)

Blank Timer (Üres stopper)

Panel Key Lock (Kezelőpult gombzár) On (Be)/Off (Ki)

Sleep Timer (Elalváskapcsoló)

Splash Screen (Indulóképernyő) BenQ/Black/Blue (BenQ/Fekete/Kék Quick Cooling (Gyors hűtés) On (Be)/Off (Ki) High Altitude Mode (Magas hely üzemmód) On (Be)/Off (Ki)

Mute (Elnémít) On (Be)/Off (Ki)

Audio Settings (Hangbeállítások)

Menu Settings (Menü beállítások)

Volume (Hangerő) Power on/off ring tone (Be- és kikapcsolást jelző csengőhang) Menu Display Time

(Idő kijelzése menü) Menu Position (Menü

pozíció)

SETUP: Advanced (Rendszerbeállítások: Haladó)

Vegye figyelembe, hogy a menüelemek csak akkor érhetők el, ha a projektor legalább egy jelet érzékel. Ha a projektorhoz nem csatlakozik készülék vagy az nem érzékel jelet, akkor az elérhető menüelemek is korlátozottak.

Lamp Settings (Lámpa beállítások)

Security Settings (Biztonsági beállítások)

Baud sebesség Test Pattern (Teszt minta) On (Be)/Off (Ki)

Reset All Settings (Minden érték törlése)

Lamp Mode (Lámpa üzemmód)

Reset Lamp #1 Timer (Lámpa #1 számláló törlése) Reset Lamp #2 Timer (Lámpa #2 számláló törlése) Equivalent Lamp #1 Hour (#1 lámpa égési óra egyenérték) Equivalent Lamp #2 Hour (#2 lámpa égési óra egyenérték) Change Password (Jelszó változtatása)

Power On Lock (Bekapcsolás zár)

Front Table/Rear Table/Rear Ceiling/Front Ceiling (Szemben Asztalon/Hátsó Asztalon/Hátsó Mennyezeten/Szemben Mennyezeten) Disable/5 min/10 min/15 min/20 min/ 25 min/30 min (Kikapcsolás/5 perc/ 10 perc/15 perc/20 perc/25 perc/30 perc)

Disable/5 min/10 min/15 min/20 min/ 25 min/30 min (Kikapcsolás/5 perc/ 10 perc/15 perc/20 perc/25 perc/30 perc)

Disable/30 min/1 hr/2 hr/3 hr/4 hr/ (Kikapcsolás/30 perc/1 óra/2 óra/3 óra/ 4 óra/)8 hr/12 hr (8 óra/12 óra)

On (Be)/Off (Ki)

5 sec/10 sec/15 sec/20 sec/25 sec/30 sec (5 s/10 s/15 s/20 s/25 s/30 s)

Center/Top-Left/Top-Right/Bottom-Right/ Bottom-Left (Középen/Bal-felső/Jobb felső/Jobb alsó/Bal alsó)

Dual-Brightest (Duál-legfényesebb) Dual-Reliable (Duál-megbízható)

Single-Alternative (Egyetlen - alternatíva)

2400/4800/9600/14400/19200/38400/ 57600/115200

Működés

Az egyes menük leírása

FUNKCIÓ LEÍRÁS

Wall Color (Falszín)

1. DISPLAY (Megjelenítés) menü 2. PICTURE (Kép) menü

Aspect Ratio (Képoldalarány)

Keystone (Trapéztorzítás korrekciója)

Position (Pozíció)

Phase (Fázis)

H. Size (H.méret)

Digital Zoom (Digitális zoom)

Picture Mode (Kép mód)

Reference Mode (Hivatkozási mód)

Brightness (Fényerő)

Contrast (Kontraszt)

Color (Szín)

Tint (Színárnyalat)

Sharpness (élesség)

Brilliant Color (Ragyogó szín)

Color Temeperature (Színhőmérséklet)

3D Color Management (3D színkezelés)

Save Settings (Beállítás mentése)

Magyar

A vetített kép színeit korrigálja, ha a vetítési felület színe nem fehér. Bővebben lásd "Falszín használata" a(z) 31 oldalon. Négy lehetőség áll rendelkezésre a kép oldalarányának megadására a bemenő jeltől függően. Bővebben lásd "A képoldalarány kiválasztása" a(z) 30 oldalon. A képen a trapéztorzítást korrigálja. Bővebben lásd "Trapéztorzítás

korrekciója" a(z) 29 oldalon.

Megjeleníti a pozíció beállítás oldalát. A vetített kép mozgatására a nyíl gombok használatosak. Az oldal alsó felén mutatott értékek minden gombnyomásra változnak, amíg elérik legnagyobb vagy legkisebb értéküket.

Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el.

Az órafrekvenciát állítja a képtorzítás csökkentéséhez.

Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el.

A kép horizontális irányú szélességét állítja.

Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el.

Nagyítja vagy csökkenti a vetített képet. Bővebben lásd "Részlet keresése

nagyítással" a(z) 29 oldalon.

Előre definiált képmódok állnak rendelkezésre, hogy a projektor kép beállítását programjának típusához igazíthassa. Bővebben lásd "A képmód

kiválasztása" a(z) 31 oldalon.

A képminőséggel kapcsolatos igényének leginkább megfelelő képmódot választja ki és a kép finombeállítását végzi ugyanazon az oldalon felsorolt beállítások alapján. Bővebben lásd "A User 1 (Felhasználó 1)/User 2

(Felhasználó 2) módok beállítása:" a(z) 32 oldalon.

A kép fényerejét állítja. Bővebben lásd "Beállítás: Brightness (Fényerő)" a(z)

32 oldalon.

A képen a sötét és a világos közötti eltérés fokát állítja. Bővebben lásd

"Beállítás: Contrast (Kontraszt)" a(z) 32 oldalon.

A szín telítettségi szintjét állítja - az egyes színek mennyiségét a videóképben. Bővebben lásd "Beállítás: Color (Szín)" a(z) 32 oldalon.

Ez a funkció csak a Video vagy az S-Video jel kiválasztásakor érhető el, ha a rendszer formátuma NTSC vagy PAL.

A kép vörös és zöld színtónusát állítja. Bővebben lásd "Beállítás: Tint

(Színárnyalat)" a(z) 32 oldalon.

Ez a funkció csak a Video vagy az S-Video jel kiválasztásakor érhető el, ha a rendszer formátuma NTSC.

A képet állítja élesebbre vagy lágyabbnak látszóra. Bővebben lásd "Beállítás:

Sharpness (Élesség)" a(z) 32 oldalon.

Ez a funkció csak a Video vagy az S-Video jel kiválasztásakor érhető el, ha a rendszer formátuma NTSC vagy PAL.

Bővebben lásd "Beállítás: Brilliant Color (Ragyogó szín)" a(z) 33 oldalon.

Bővebben lásd "Szín hőmérséklet választása" a(z) 33 oldalon.

Bővebben lásd "3D színkezelés" a(z) 33 oldalon.

Elmenti a User 1 (Felhasználó 1) vagy a User 2 (Felhasználó 2) módra tett beállításokat.

Működés

Magyar

FUNKCIÓ LEÍRÁS

(Jelforrás) menü

Quick Auto Search (Gyors

3. SOURCE

automatikus keresés)

Color Space Conversion (Színrendszer átalakítás)

Bővebben lásd "Bejövő jel váltása" a(z) 27 oldalon.

Bővebben lásd "Színpaletta váltása" a(z) 27 oldalon.

Presentation Timer

(Rendszerbeállítások: alapvető) menü

(Prezentáció stoppere)

Language (Nyelv)

4. SYSTEM SETUP: Basic

Projektor Position (Projektor pozíció)

Auto Power Off (Automatikus kikapcsolás)

Blank Timer (Üres stopper)

Panel Key Lock (Kezelőpult gombzár)

Sleep Timer (Elalváskapcsoló)

Splash Screen (Indulóképernyő)

(Rendszerbeállítások: Haladó) menü

5. SYSTEM SETUP: Advanced

Quick Cooling (Gyors

Bizonyos időkereten belül emlékezteti az előadót a prezentáció befejezésére. Bővebben lásd "Stopperóra beállítása a prezentációhoz" a(z) 34 oldalon.

A képernyőmenü (OSD) megjelenítésének nyelvét állítja be. Bővebben lásd

"A képernyőmenü (OSD) használata" a(z) 24 oldalon.

A projektor szerelhető mennyezetre vagy vetítőernyő mögé, egy vagy több tükörrel. Bővebben lásd "A hely kiválasztása" a(z) 12 oldalon.

Engedélyezi a projektor automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel bejövő jelet. Bővebben lásd "Beállítás: Auto Power Off

(Automatikus kikapcsolás)" a(z) 47 oldalon.

A kép üres idejét állítja be, ha a Blank (Üres) funkció aktiválva van, amelynek elteltével a kép visszatér a képernyőre. Bővebben lásd "A kép elrejtése" a(z) 36

oldalon.

A kezelőpult gombjait tiltja le vagy engedélyezi a távirányító gombjainak és a projektoron a Power gomb kivételével. Bővebben lásd "A vezérlőgombok

zárolása" a(z) 37 oldalon.

Az automatikus kikapcsolás stopperét állítja be. A stopper 30 perc és 12 óra közötti értékre állítható be.

A projektor indulásakor a képernyőn látható kezdőkép beállítását teszi lehetővé. A következő opciók közül választhat: BenQ logo, Black screen (Fekete képernyő), Blue screen (Kék képernyő). A gyors hűtési funkció engedélyezése vagy letiltása. A On (Be) választása engedélyezi a funkciót és a projektor hűlési ideje a normál 90 másodpercről mintegy 30 másodpercre rövidül.

hűtés)

High Altitude Mode (Magas hely üzemmód)

Audio Settings (Hangbeállítások)

Menu Settings (Menü beállítások)

A tengerszint feletti nagy magasságú helyek üzemmódja. Bővebben lásd

"Működés magas tengerszint feletti környezetben" a(z) 37 oldalon.

Mute (Elnémít) Volume (Hangerő) Power on/off ring tone (Be- és kikapcsolást jelző csengőhang)

Bővebben lásd "A hang beállítása" a(z) 38 oldalon.

Menu Display Time (Idő kijelzése menü)

Beállítja, hogy az OSD menü az utolsó gombnyomás után mennyi ideig maradjon még aktív. A tartam 30 és 5 másodperc között 5 másodperces lépésekben állítható.

Menu Position (Menü pozíció)

A képernyőmenü (OSD) pozícióját adja meg.

Ha a projektort megkísérli újraindítani közvetlenül a 30 másodperc után, akkor a lámpa felkapcsolása előtt még körülbelül 60 másodpercig működtetni fogja a hűtőventilátorokat.

Működés

FUNKCIÓ LEÍRÁS

Lamp Mode (Lámpa üzemmód)

Bővebben lásd "A lámpa üzemmód beállítása" a(z) 39 oldalon.

Reset Lamp #1 Timer (Lámpa #1 számláló törlése) Reset Lamp #2 Timer (Lámpa #2 számláló törlése)

(Rendszerbeállítások: Haladó) menü

Lamp Settings (Lámpa beállítások)

5. SYSTEM SETUP: Advanced

Security Settings (Biztonsági beállítások)

Baud sebesség

Test Pattern (Teszt minta)

Reset All Settings (Minden érték törlése)

FAQ-Image and

6. INFORMATION (Információ) menü

Installation (GYIK - Kép

A lámpa cseréje után, állítsa a megfelelő lámpa számlálóját vissza 0-ra a Reset választásával. Bővebben lásd "A megfelelő lámpa számlálójának nullázása" a(z) 49

oldalon.

Equivalent Lamp #1 Hour (#1 lámpa égési óra egyenérték) Equivalent Lamp #2 Hour (#2 lámpa égési óra egyenérték)

A lámpa felhasznált üzemidejét jelzi ki. A lámpa üzemidejének számítását részletesen lásd "A lámpa üzemidejének meghatározása" a(z) 46 oldalon.

Change Password (Jelszó változtatása)

Az új jelszóra váltás előtt meg kell adnia a régit. Bővebben lásd "A jelszavas védelem

használata" a(z) 25 oldalon.

Power On Lock (Bekapcsolás zár)

Bővebben lásd "A jelszavas védelem használata" a(z) 25 oldalon. Karbantartó és professzionális technikusok által használt. A baud értéket a készüléknek megfelelően kell megadni. Megjeleníti a rácsos teszt mintát. Segíti a képméret és a fókusz beállítását, hogy a

vetített kép torzulásmentes legyen.

A gyári alapértékekre állít vissza minden értéket.

A következő értékek továbbra is megmaradnak: Position (Pozíció), Phase (Fázis), H. Size (H.méret), User 1 (Felhasználó 1), User 2 (Felhasználó 2), Color Space Conversion (Színrendszer átalakítás), Language (Nyelv), Projektor Position (Projektor pozíció), High Altitude Mode (Magas hely üzemmód), Lamp Settings (Lámpa beállítások), Security Settings (Biztonsági beállítások), Baud sebesség.

és telepítés) FAQ-Features and

Előálló problémák lehetséges megoldásait mutatja meg.

Service (GYIK Funkciók és szolgáltatások)

Source (Jelforrás)

Az aktuális jelforrást mutatja.

Picture mode (Kép mód) A PICTURE (Kép) menüben kiválasztott módot mutatja.

Current System Status (Jelenlegi rendszerállapot)

Az INFORMATION (Információ) menü a projektor jelenlegi működési állapot mutatja.

Resolution (Felbontás)

A bemenő jel saját felbontását mutatja.

Color System (Színrendszer)

A bemenő rendszer formátumokat mutatja, NTSC, PAL, SECAM vagy RGB.

Lamp Mode (Lámpa üzemmód)

Az aktuális lámpamód állapotát mutatja.

Equivalent Lamp #1 Hour (#1 lámpa égési óra egyenérték) Equivalent Lamp #2 Hour (#2 lámpa égési óra egyenérték)

A lámpa felhasznált üzemidejét jelzi ki.

Magyar

Működés

Magyar

Karbantartás

A projektor ápolása

A vásárolt projektor nem sok karbantartást igényel. Az egyetlen dolog, amit rendszeresen kell végeznie, az a lencsék tisztán tartása.

A lámpán kívül a projektor egyetlen részét se távolítsa el. Ha más alkatrészek cseréje szükséges, forduljon a forgalmazóhoz.

A lencse tisztítása

Tisztítsa meg a lencsét, amikor port vagy koszt vesz észre a felületén.

• Sűrített levegős palackkal távolítsa el a port.

• Ha maszat vagy kosz van a lencsén, akkor lencsetisztító papírral vagy egy puha ruhát lencsetisztítóba mártva finoman törölje át a lencse felületét.

A lencse felületéhez ne érjen súroló hatású anyaggal.

A projektor házának tisztítása

A ház tisztítása előtt kapcsolja le a projektort a "A projektor lekapcsolása" a(z) 40 oldalon szakaszban ismertetett eljárásnak megfelelően, és a hálózati kábelt húzza ki.

• A kosz és por eltávolításához egy puha szöszmentes ruhával törölje át a házat.

• A makacs szennyeződések és foltok eltávolításához mártson semleges tisztítószeres vízbe egy puha ruhát. Azután törölje át vele a házat.

Viaszt, alkoholt, benzint, hígítót vagy más vegyszert semmiképp se használjon. Ezek a házat károsítják.

A projektor tárolása

Ha a projektort hosszabb időre tárolnia kell, akkor a következőképpen járjon el:

• Ügyeljen, hogy a tárolóhelyen a hőmérséklet és a páratartalom értéke a projektorhoz ajánlott tartományon belül legyen. Lásd a "Műszaki adatok" a(z) 52 oldalont, vagy kérdezze a forgalmazót az ajánlott tartományról.

• Húzza vissza az állítólábakat.

• A távirányítóból vegye ki az elemeket.

• A projektort az eredeti vagy hasonló csomagolásba helyezze.

A projektor szállítása

A projektort az eredeti vagy hasonló csomagolásba helyezve ajánlott szállítani. Ha a projektort saját maga viszi, akkor az eredeti dobozt vagy egy puha hordtáskát használjon.

Lámpa információk

A lámpa üzemidejének meghatározása

A projektor működése közben a lámpa használatának tartamát (órában) automatikusan számolja a beépített számláló.

Az égési óraszám értékének meghatározása:

1. Nyomja meg a MENU/EXIT (MENÜ/KILÉPÉS)-t, majd a / megnyomásával mozogjon úgy, hogy a SYSTEM SETUP: Advanced (Rendszerbeállítások: Haladó) menü legyen kiemelve.

A megnyomásával álljon a

-t.

(BEVITEL)

3. A menüben meg fog jelenni a Equivalent Lamp #1 Hour (#1 lámpa égési óra egyenérték)/Equivalent Lamp #2 Hour (#2 lámpa égési óra egyenérték) információ.

4. A MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával léphet ki a menüből.

Az INFORMATION (Információ) menüben is megtudhatja az égési óraszámot.

Karbantartás

Megjelenik a Lamp Settings (Lámpa beállítások) oldal.

Lamp Settings (Lámpa beállítások)

-ra, és nyomja meg az

ENTER

A lámpa élettartam meghosszabbítása

A kivetítő lámpa fogyóeszköz. A lámpa hosszú élettartama érdekében az OSD menüben a következő beállításokat teheti.

• Beállítás Lamp Mode (Lámpa üzemmód) mint Dual-Reliable (Duál-megbízható)

A Dual-Brightest (Duál-legfényesebb) móddal összehasonlítva a Dual-Reliable (Duál-megbízható) mód használata csökkenti a rendszer által kibocsátott zajt és áramfogyasztást. Ha a Dual-Reliable (Duál- megbízható) mód van kiválasztva, akkor az egyes lámpa fénykibocsátása csökkentett lesz.

A projektor Dual-Reliable (Duál-megbízható) módba állítása meghosszabbítja az egyes lámpa működési idejét is. Lásd "A lámpa üzemmód beállítása" a(z) 39 oldalon szakaszt a Dual-Reliable (Duál-megbízható) mód beállítással kapcsolatban.

• Beállítás: Auto Power Off (Automatikus kikapcsolás)

Ez a funkció engedélyezi a projektor automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel bejövő jelet, a lámpa szükségtelen használatának megelőzésére.

Az Auto Power Off (Automatikus kikapcsolás) beállításához menjen a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) > Auto Power Off (Automatikus kikapcsolás) menübe, és nyomja meg a

/ -t. Az időtartam 30 és 5 perc között 5 perces lépésekben állítható. Ha az előre beállított tartamok nem

felelnek meg az előadásához, akkor válassza a Disable (Kikapcsolás)-t. Az adott időtartamon belül a projektor nem fog automatikusan lekapcsolni.

A lámpacsere időzítése

Amikor a Lámpa jelzőfény piros, vagy a lámpa cseréjére felszólító üzenet jelenik meg, akkor helyezzen be új lámpát vagy forduljon a forgalmazóhoz. Régi lámpa hibás működést okozhat és egyes esetekben a lámpa akár fel is robbanhat.

A Lámpa jelzőfény és a Hőmérsékletet jelző lámpa világítani kezd, ha a lámpa túl meleggé válik. Kapcsolja le az áramot és engedje a projektort hűlni 45 percig. Ha a LAMP vagy a Hőmérsékletet jelző lámpa az áram visszakapcsolásakor még mindig világít, akkor forduljon a forgalmazóhoz. Bővebben lásd "Jelzőlámpák" a(z) 50

oldalon.

A következő lámpa figyelmeztető üzenetek az 1. vagy a 2. lámpa cseréjére hívják fel a figyelmet. Az 1. lámpa figyelmeztető üzenetei az alábbiak:

Állapot & Üzenet Állapot & Üzenet

• Szereljen be új lámpát, hogy a teljesítmény

optimálisabb legyen. Ha a projektor szokásosan a Dual-Reliable (Duál-megbízható) módot választva működik (lásd "Lamp Mode (Lámpa üzemmód)"

a(z) 45 oldalon), akkor folytathatja a projektor

használatát, amíg a következő lámpa-figyelmeztető üzenet meg nem jelenik.

Notice

Order Replacement Lamp

Lamp #1 > XXXX Hours

• Ennyi idősen erősen javasolt a lámpa cseréje. A lámpát időnként cserélni kell. A fényereje a használat során csökken. Ez a várható, normális működés. Bármikor cserélheti a lámpát, ha úgy veszi észre, hogy a fényereje jelentősen csökkent..

Notice

Replace Lamp Soon

Lamp #1 > XXXX Hours Lamp usage time exceeded

Magyar

• A lámpát ki kell cserélni mielőtt a projektor normálisan működne.

• Új lámpát kell beszerelni, hogy a projektornak a

Notice

lámpaidő elfogyásából származó kellemetlenségei elkerülhetőek legyenek.

Notice

Replace Lamp Soon

Lamp #1 > XXXX Hours

Out of Lamp Usage Time

Replace lamp (refer to user manual) Then reset lamp timer

A fenti üzenetben az „XXXX” olyan számokat helyettesít, amelyek az adott modell függvényében változnak.

Karbantartás

Magyar

A lámpa cseréje

• Az áramütés kockázatának csökkentése érdekében lámpacsere előtt kapcsolja ki a projektort és húzza ki a csatlakozódugót a hálózati aljzatból.

• A súlyos égési sérülések elkerülése érdekében engedje a projektort legalább 45 percig hűlni, mielőtt a lámpacseréhez fogna.

• Az ujjak sérülésének kockázatát és a belső alkatrészek károsodásának kockázatát csökkentse azzal, hogy óvatosan távolítja el az apró darabokra tört üveget.

• A lámpa eltávolításakor az üres lámparekeszt ne érintse meg, hogy elkerülje az ujjak sérülését és az objektív képminőségének romlását a lencsék megérintése miatt.

• A lámpa tartalmaz higanyt. A lámpa hulladékká válásakor be kell tartani a helyi veszélyes hulladékra vonatkozó előírásokat.

• Mivel a projektort egy pár egymással nem kicserélhető lámpával kell működtetni, csak a megadott BenQ vetítőlámpa használható a cserénél. Ügyeljen, hogy a megfelelő lámpát vásárolja meg.

• Ha a lámpacsere mennyezetről lógó felfüggesztett projektorban történik, akkor gondoskodjon róla, hogy a lámpafoglalat alatt ne tartózkodjon senki, a törött lámpa által okozható esetleges sérülés vagy szemkárosodás elkerülése érdekében.

1. Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozódugót.

Ha a lámpa forró, az égési

sérülések elkerülése érdekében várjon körülbelül 45 percig, amíg a lámpa lehűl.

2. Lazítsa ki a csavart a fényrekeszen hornyos csavarhúzóval.

3. Vegye le a projektorról a fényrekeszt.

Ne kapcsolja be a készüléket a fényrekesz levett állapotában.

4. A lámpa tetejére nézve azonosítsa a cserélni kívánt lámpát. (5J.J2D05.XXX)

5. Lazítsa ki a lámpát és a lámpa csatlakozást tartó csavart.

6. Szüntesse meg a lámpa összeköttetését a projektorral.

Karbantartás

7. Felemelve állítsa fel a kart. A kar használatával lassan húzza ki a lámpát a projektorból.

Ha túl gyorsan húzza, a lámpa könnyen eltörhet és törött üveg kerül a projektorba.

A lámpát ne helyezze olyan helyre, ahol víz kerülhet rá, gyerekek kezébe kerülhet vagy gyúlékony anyagok közelébe.

A lámpa kivétele után kezével ne nyúljon a projektorba. Ha megérinti a belső optikai alkatrészeket, azzal a vetített képen színegyenetlenség vagy torzítás keletkezhet.

8. Az ábrán látható módon tartsa az új lámpát és illessze egymás fölé a lámpán található két pozícionálót a projektorbeli lyukakkal, majd tolja ba a lámpát teljesen a projektorba.

Magyar

12. Tegye vissza a projektorra a fényrekeszt.

13. Húzza meg a lámparekesz fedelét biztosító csavart.

Laza csavar hibás csatlakozást okozhat, amely hibás működéssel járhat.

A csavart ne húzza túl.

14. Indítsa újra a projektort.

Ne kapcsolja be a készüléket a fényrekesz levett állapotában.

9. Húzza meg a lámpát biztosító csavart.

10. Kösse a lámpa csatlakozóját a projektorhoz és húzza meg a lámpacsatlakozót biztosító csavart.

Laza csavar hibás csatlakozást okozhat, amely hibás működéssel járhat.

A csavart ne húzza túl.

11. A kart teljesen laposan fektesse a helyére.

A megfelelő lámpa számlálójának nullázása

15. A kezdőképernyő után nyissa meg a képernyőmenüt (OSD).

Menjen a SYSTEM SETUP: Advanced

(Rendszerbeállítások: Haladó) > Lamp Settings (Lámpa beállítások) menübe.

Nyomja meg az ENTER (BEVITEL)-t és megjelenik a Lamp Settings (Lámpabeállítások) oldal.

Emelje ki a Reset Lamp #1 Timer (Lámpa #1

számláló törlése)/Reset Lamp #2 Timer (Lámpa #2 számláló törlése)-t. A megjelenő

figyelmeztető üzenet megkérdezi, hogy nullázni szeretné-e a lámpa számlálóját.

Emelje ki a Reset (Nullázás)-t és a projektoron vagy a távirányítón nyomja meg az ENTER (BEVITEL)-t. A lámpa idejét ezzel '0'-ra állította.

Notice

Reset Lamp #1 Timer

Reset Cancel

Ha a lámpa nem új vagy nem cserélte ki, a számláló nullázásával kárt okozhat.

Karbantartás

Magyar

Fény Állapot & Leírás

POWER (Áramellátás)

Áramellátással kapcsolatos események

Lámpával kapcsolatos események

Hőmérséklettel kapcsolatos események

Jelzőlámpák

TEMP (Hőmérséklet)

Orange

(Narancssárga)

Green (Zöld)

Flashing (Villog)

Green (Zöld) Off (Ki) Off (Ki) Off (Ki)

Orange

(Narancssárga)

Flashing (Villog)

Orange

(Narancssárga)

Flashing (Villog)

Orange

(Narancssárga)

Flashing (Villog)

Green (Zöld) Off (Ki) Red (Vörös) Off (Ki)

Green (Zöld) Off (Ki) Off (Ki) Red (Vörös)

Off (Ki) Off (Ki) Red (Vörös) Red (Vörös)

Off (Ki)

Red (Vörös)

Green (Zöld)

Off (Ki) Off (Ki) Off (Ki)

Off (Ki) Red (Vörös) Off (Ki)

Red

(Vörös)

Red

(Vörös)

Red

(Vörös)

Red

(Vörös)

Red

(Vörös)

Red

(Vörös)

Red

(Vörös)

Red

(Vörös)

Red

(Vörös)

Red

(Vörös)

Red

(Vörös)

LAMP1 (1. lámpa)

Off (Ki) Off (Ki)

Red (Vörös) Off (Ki)

Green (Zöld) Off (Ki)

Orange

(Narancssárga)

Off (Ki) Red (Vörös)

Off (Ki) Green (Zöld)

Off (Ki)

Red (Vörös) Off (Ki)

Green (Zöld) Off (Ki)

Orange

(Narancssárga)

Red (Vörös) Off (Ki)

LAMP2 (2. lámpa)

Off (Ki)

Orange

(Narancssárga)

Off (Ki)

Készenléti mód.

Bekapcsolási folyamat.

Normál működés.

1. A projektornak 90 másodperces hűlési időre van szüksége, mivel rendellenesen, a szokásos hűlési folyamat nélkül lett lekapcsolva. vagy

2. A projektornak 90 másodperc hűlési időre van szüksége a bekapcsolása után.

A projektor automatikusan kapcsolt ki. Ha megpróbálja újraindítani, ismét le fog kapcsolni. Kérjen segítséget a forgalmazótól.

Lámpa 1 hiba. A projektor automatikusan Single-Alternative (Egyetlen - alternatíva) módba lépett. Minél előbb cserélje az 1. lámpát. Lámpa 2 hiba. A projektor automatikusan Single-Alternative (Egyetlen - alternatíva) módba lépett. Minél előbb cserélje az 2. lámpát. A projektor automatikusan kapcsolt ki. Ha megpróbálja újraindítani, ismét le fog kapcsolni. Kérjen segítséget a forgalmazótól.

A projektor automatikusan kapcsolt ki. Ha megpróbálja újraindítani, ismét le fog kapcsolni. Kérjen segítséget a forgalmazótól.

Karbantartás

Hibakeresés

A projektor nem kapcsol be.

Ok Elhárítás

A hálózati kábelt csatlakoztassa a projektor AC

Nem kap áramot a hálózati kábelen keresztül.

A projektort a hűlési folyamat közben próbálta bekapcsolni.

Nincs kép.

Ok Elhárítás

A videó jelforrás nincs bekapcsolva vagy rosszul van csatlakoztatva. A projektor nincs jól csatlakoztatva a jelet adó eszközhöz.

A bemeneti jel kiválasztása nem jól történt.

A fényrekesz még mindig zárva. Nyissa ki a fényrekeszt.

Elmosódott kép.

Ok Elhárítás

A vetítő objektív nincs jól fókuszálva. Állítsa be az objektív fókusztávolságát a fókusz gyűrűvel. A projektor és a vetítőernyő nincs jól egymáshoz igazítva. A fényrekesz még mindig zárva. Nyissa ki a fényrekeszt.

A távirányító nem működik.

Ok Elhárítás

Az elemek lemerültek. Cserélje újakra az elemeket. Akadály van a projektor és a távirányító között. Távolítsa el az akadályt. Túl messze van a projektortól. Álljon 8 m-nél közelebb a projektorhoz.

Helytelen jelszó.

Ok Elhárítás

Elfelejtette a jelszót.

bemenetére és a hálózati aljzatba. Ha a hálózati aljzat kapcsolóval rendelkezik, ne feledje azt felkapcsolni.

Várja meg a lehűlési folyamat végét.

Kapcsolja be a videó jelforrást és ellenőrizze a jelkábelek csatlakoztatását.

Ellenőrizze a csatlakoztatást.

Válassza ki a helyes bejövő jelet a projektor vagy a távirányító SOURCE (FORRÁS) gombja segítségével.

Állítsa be a vetítési szöget és irányt, ha szükséges a projektor magasságát is.

Bővebben lásd "Az elfelejtett jelszavak esetére szóló

eljárás előhívása" a(z) 26 oldalon.

Magyar

Hibakeresés

Magyar

Műszaki adatok

A projektor műszaki adatai

Minden műszaki adat változtatásának jogát fenntartjuk.

Optikai

Felbontás

1024 x 768 XGA

Megjelenítő rendszer

1-CHIP DMD

Objektív F/szám

F=2,4 - 2,55, f=23,88 - 27,46 mm

Lámpa

260 W lámpa x 2

Elektromos

Tápellátás

AC 100–240 V, 7,7 A, 50-60 Hz (Automatikus)

Teljesítményfelvétel

805 W (max); < 1 W (készenlét)

Mechanikai

Tömeg

11 kg

Kimeneti végződések

RGB kimenet

D-Sub 15 tűs csatlakozóaljzat x 1

Hangszóró

(Sztereó) 5 watt x 2

12 VDC (max. 1 A)

Vezérlés

USB soros port

Típusa mini B

RS-232 soros vezérlés

Mini Din 8 tűs x 1

Bemenetek

Számítógépes bemenet

RGB bemenet

D-Sub 15 tűs csatlakozóaljzat x 1

DVI-D bemenet

Video jelbemenet

S-VIDEO

Mini Din 4 tűs x 1

VIDEO

RCA jack x 1

SD/HDTV jelbemenet

Analóg - Komponens RCA csatlakozó x 3,

D-Sub 15-tűs Digitális - DVI-D (HDCP támogatás) Digitális - HDMI

Audió jelbemenet

Audio bemenet

PC audió jack x 1

Könyezetre vonatkozó előírások

Üzemi hőmérséklet

0°C–40°C tengerszinten

Üzemi relatív páratartalom

10%–90% (kondenzáció nélkül)

Üzemi tengerszint feletti magasság

0–1499 m 0°C–35°C 1500-3 000 m 0°C-30°C (

High Altitude Mode (Magas hely üzemmód)

használatával)

Méretek

443,0 mm (Szél) x 167,0 mm (Mag) x 355,0 mm (Mély)

355,0

167,0

Műszaki adatok

443,0

63,85

85,50

Időzítés táblázat

Támogatott időzítés analóg RGB bemenetekhez

Felbontás

640 x 480

720 x 400 31,469 70,087 28,3221

800 x 600

1024 x 768

1280 x 800 49,65 59,96 83,500 WXGA_60

1280 x 1024

1280 x 960

1440 x 900

1400 x 1050 65,317 59,978 121,750 SXGA+_60

1600 x 1200 75,000 60,000 162,000 UXGA 640 x 480@67Hz 35,000 66,667 30,240 MAC13 832 x 624@75Hz 49,722 74,546 57,280 MAC16

1024 x 768@75Hz 60,241 75,020 80,000 MAC19 1152 x 870@75Hz 68,68 75,06 100,000 MAC21

Horizontális

frekvencia (kHz)

31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85

37,879 60,317 40,000 SVGA_60 48,077 72,188 50,000 SVGA_72 46,875 75,000 49,500 SVGA_75 53,674 85,061 56,250 SVGA_85 48,363 60,004 65,000 XGA_60 56,476 70,069 75,000 XGA_70 60,023 75,029 78,750 XGA_75 68,667 84,997 94,500 XGA_85

63,981 60,020 108,000 SXGA3_60 79,976 75,025 135,000 SXGA3_75 91,146 85,024 157,500 SXGA3_85 60,000 60,000 108

85,938 85,002 148,500 55,935 59,887 106,500 WXGA+_60 70,635 74,984 136,750 WXGA+_75

Függőleges

frekvencia (Hz)

Képpont

frekvencia

(MHz)

720

1280 1280

Magyar

Mód

x 400_70

x 960_60 x 960_85

Támogatott időzítések Komponens-YP

bPr bemenetre

Jelforma Horizontális frekvencia (kHz) Függőleges frekvencia (Hz)

480i(525i)@60Hz 15,73 59,94

480p(525p)@60Hz 31,47 59,94

576i(625i)@50Hz 15,63 50,00 576p(625p)@50Hz 31,25 50,00 720p(750p)@60Hz 45,00 60,00 720p(750p)@50Hz 37,50 50,00

1080i(1125i)@60Hz 33,75 60,00 1080i(1125i)@50Hz 28,13 50,00

1080P@60HZ 67,5 60,00 1080P@50HZ 56,26 50,00

Az 1080i(1125i)@60Hz vagy 1080i(1125i)@50Hz jel megjelenítése enyhén vibráló képet eredményezhet.

Támogatott időzítések Video és S-Video bemenetekre

Videó mód

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4.25 vagy 4.41

PAL-M 15,73 60 3,58 PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Horizontális

frekvencia (kHz)

Függőleges

frekvencia (Hz)

Színvivő frekvencia

(MHz)

Műszaki adatok

Magyar

Támogatott időzítések DVI-D és HDMI (HDCP) bemenetekre

Felbontás

720 x 400 31,469 70,087 28,3221

640 x 480

800 x 600

1024 x 768

1280 x 800 49,65 59,96 83,458 WXGA_60

1280 x 1024

1280 x 960

1440 x 900

1400 x 1050 65,317 59,978 121,750 SXGA+_60

1600 x 1200 75,000 60,000 162,000 UXGA 640 x 480@67Hz 35,000 66,667 30,240 MAC13 832 x 624@75Hz 49,722 74,546 57,280 MAC16

1024 x 768@75Hz 60,241 75,020 80,000 MAC19 1152 x 870@75Hz 68,68 75,06 100,000 MAC21

VIDEO

A 1080i_50 vagy a 1080i_60 jel megjelenítése kissé vibráló képet eredményezhet.

Horizontális

frekvencia (kHz)

31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85 37,879 60,317 40,000 SVGA_60 48,077 72,188 50,000 SVGA_72 46,875 75,000 49,500 SVGA_75 53,674 85,061 56,250 SVGA_85 48,363 60,004 65,000 XGA_60 56,476 70,069 75,000 XGA_70 60,023 75,029 78,750 XGA_75 68,667 84,997 94,500 XGA_85

63,981 60,020 108,000 SXGA_60 79,976 75,025 135,000 SXGA_75 91,146 85,024 157,500 SXGA_85 60,000 60,000 108,000 1280 x 960_60 85,938 85,002 148,500 1280 x 960_85 55,935 59,887 106,500 WXGA+_60 70,635 74,984 136,750 WXGA+_75

31,47 60 27 480p 31,25 50 27,000 576p 37,50 50 74,25 720p_50 45,00 60 74,25 720p_60 28,13 50 74,25 1080i_50 33,75 60 74,25 1080i_60

67,5 60 148,5 1080p

56,26 50 148,5 1080p

Függőleges

frekvencia (Hz)

Képpont

frekvencia

(MHz)

720

Mód

x 400_70

Műszaki adatok

Egyéb információk

Garancia és copyright információk

Korlátozott garancia

A BenQ normál használat és tárolás esetén a termékre anyag és kivitelezés hibáira kiterjedő garanciát nyújt.

A vásárlási bizonylatra minden garancia igény esetén szükség van. Abban az esetben, ha ez a termék a garanciális időtartamon belül hibásnak bizonyulna, a BenQ kizárólagos kötelezettségét a hibás alkatrészek cseréje (munkavégzéssel együtt) jelenti, ezen kívül más igény nem támasztható. A garanciális javítás érdekében a hibát azonnal jelezze a termék vásárlásának helyén.

Fontos: A fenti garancia érvényét veszíti, ha a vevő a terméket nem BenQ írásos utasításainak megfelelően üzemelteti, különösen tekintettel a következőkre: a környezet páratartalma 10% és 90% közötti kell, hogy legyen, a hőmérséklet pedig 0°C és 35°C között, a tengerszint feletti magasság ne haladja meg a 1515 métert, és el kell kerülni a poros környezetben történő használatot. Ez a garancia konkrét jogokat ad, amelyen kívül országról országra egyéb jogokkal is rendelkezhet.

Bővebb információ: www.BenQ.com.

Copyright 2010 BenQ Corporation. Minden jog fenntartva. A publikáció semelyik része nem sokszorosítható, nem továbbítható, nem írható át, és nem tárolható visszakereső rendszerekben, nem fordítható le más nyelvre vagy számítógépes nyelvre semmilyen formában vagy módon, elektronikus, mechanikai, optikai, vegyi, manuális vagy más módon sem a BenQ Corporation előzetes írásos engedélye nélkül.

Jogi nyilatkozat

A BenQ vállalat nem tesz semmilyen tényállítást vagy garanciát sem kimondva sem kimondatlanul a jelen tartalmakra vonatkozóan és kifejezetten tartózkodik a valamely célra való alkalmasság, rendeltetés tekintetében bármilyen garanciát adni. Továbbá a BenQ válallat fenntartja a publikáció módosításának, és időről időre történő változtatás jogát annak tartalmában anélkül, hogy kötelezettséget vállalna a módosítás vagy változtatás tényéről bárkit értesíteni.

*DLP, Digital Micromirror Device és a DMD a Texas Instruments védjegye. Az egyéb copyright az illető vállalatok és szervezetek tulajdona.

Magyar

Egyéb információk

Magyar

Jogszabályi előírás szerinti nyilatkozatok

FCC nyilatkozat (Egyesült Államokbeli felhasználóknak)

B osztály: Ez a készülék rádiófrekvenciás energiát termel, használ és bocsát ki, ha nem az előírások szerint telepítik és használják zavart okozhat a rádiókommunikációban. Nem lehet garantálni azonban azt, hogy egy adott helyzetben nem történik interferencia. Ha ez a készülék a rádió vagy televízió vételt zavarja, amely a készülék ki és felkapcsolásával eldönthető, akkor az interferencia megszüntetésére ajánlott a következő lépések megtétele:

— A vevőantenna újra tájolása vagy áthelyezése. — A készülék és a vevőegység távolságának megnövelése. — A készülék és a vételi egység külön hálózatra kapcsolása. — Kérjen segítséget a forgalmazótól vagy gyakorlott rádió/TV szerelőtől.

EEC nyilatkozat (Európai felhasználóknak)

Az eszköz megfelel a Tanács által meghatározott következő direktíváknak, amelyeket a tagállamok a saját országukban jogszabályokkal honosítottak: Elektromágneses összeférhetőség (2004/108/EK), Kisfeszültségű berendezések irányelv (2006/95/EK), Egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozása irányelv (2002/95/EK), Török EEE irányelv, az EU környezetbarát tervezésére vonatkozó irányelvét (2005/32/EK) bevezető bizottsági rendelet (1275/2008) az elektromos és elektronikus háztartási és irodai berendezések készenléti és kikapcsolt üzemmódban fellépő elektromosáram-fogyasztására vonatkozó környezetbarát tervezési követelmények végrehajtásáról és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló irányelv (2009/125/EK).

MIC nyilatkozat

B osztályú berendezés (háztartási információs/telekommunikációs berendezés)

A termék az otthoni használatra EMC regisztrációt kapott, azaz a terméket bármely helyen - ideértve a lakónegyedeket is - használható.

WEEE irányelv

Az Európai Unióban a magánháztartások elektromos és elektronikus hulladékainak kezeléséről szóló irányelv.

A terméken vagy a csomagoláson ez a szimbólum azt jelzi, hogy a termék nem tehető a háztartási hulladékok közé. A készüléket az elektronikus és elektromos hulladékokra vonatkozó visszavételi rendszerben kell visszajuttatnia. A készülék begyűjtéséről bővebb információt kaphat a helyi önkormányzatnál, a vásárlás helyén vagy a háztartási hulladékot elszállító szolgáltatójánál. Az anyagok begyűjtése hozzájárul a természeti erőforrások megőrzéséhez és biztosítja, hogy az emberi egészséget és a környezetet védő módon történjen a begyűjtés.

Egyéb információk

Accessibility Requirements for Rehabilitation Act of 1973, Section 508

BenQ's commitment to accessible products allows us to support government in making accessible technology choices BenQ's LCD monitors and projectors are compliant with Section 508 guidelines by including the assistive features as below:

• BenQ's monitors have colored "Power" indicators. While the indicator shows green, it means that the monitor is using the full power. While the indicator shows yellow or amber, it means that the monitor is in suspend or sleep mode and is using less than 2 watts of electricity.

• BenQ's monitors have a variety of settings of pre-programmed flicker-free timing to make the screen shown on the monitor readily accessible. The default timing setting is automatically turned on every time the monitor is powered up, and thus reduces the hassle of user intervention.

• BenQ's monitors and projectors have options for brightness and contrast adjustments that text and images could be displayed differently to meet the demands of the visually impaired. Other similar adjustments are also available by using the On-Screen Display (OSD) controls on the products.

• BenQ's monitors and projectors include user-selectable color controls, such as color temperature selections (Monitor: 5800K, 6500K and 9300K, Projector: 5500K, 6500K, 7500K and 9300K), with a wide range of contrast levels.

• BenQ's multimedia monitors and projectors usually have one or two speakers for audio performance which allow users (including hearing impaired) to interact with the computer systems connected. Speaker controls are typically located on the front-panel.

• Firmware of BenQ's monitors and projectors contain unique product information that helps computer systems to identify BenQ products and activate their Plug-and-Play function when connected.

• All BenQ's monitors and projectors are compatible with the PC99 standard. For example, connectors are color-coded to help users easily connecting products to computer systems correctly.

• Some models of BenQ's monitors and projectors contain additional USB and DVI ports for connection to more devices such as a special headphone to assist the hearing impaired.

• All BenQ monitors and projectors come with user manuals on compact discs which could be easily read by commercial software such as Adobe Reader via a connected computer system. These documents are also available on the BenQ's web site (www.BenQ.com requests.

BenQ's customer service provides answers and assistance to all our customers through phone calls, facsimiles, e-mails, or web sites.

). Other types of documents may be available upon

Magyar

Egyéb információk

Benq SP920P User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tartalom

Fontos biztonsági tudnivalók

Bevezetés

Csomagtartalom

Kezelőszervek és működésük

Projektor

Távirányító

A projektor elhelyezése

A hely kiválasztása

A vetített kép beállítása kívánság szerinti méretre

Csatlakoztatás

Számítógép vagy monitor csatlakoztatása

Videóforrás eszközök csatlakoztatása

Működés

A projektor indítása

A projektor biztosítása

Biztonsági kábelzár használata

A jelszavas védelem használata

A vetített kép beállítása

A vetítési szög állítása

A kép automatikus korrekciója

A képméret és élesség finombeállítása

Trapéztorzítás korrekciója

Részlet keresése nagyítással

A képoldalarány kiválasztása

Az optimális kép elérése

Falszín használata

A képmód kiválasztása

Stopperóra beállítása a prezentációhoz

A kép elrejtése

A kép kimerevítése

A GYIK funkció használata

Működés magas tengerszint feletti környezetben

A hang beállítása

A lámpa üzemmód beállítása

A projektor lekapcsolása

Menüszerkezet

Az egyes menük leírása

Karbantartás

A projektor ápolása

Lámpa információk

A lámpa cseréje

Hibakeresés

Műszaki adatok

A projektor műszaki adatai

Méretek

Egyéb információk

Garancia és copyright információk
