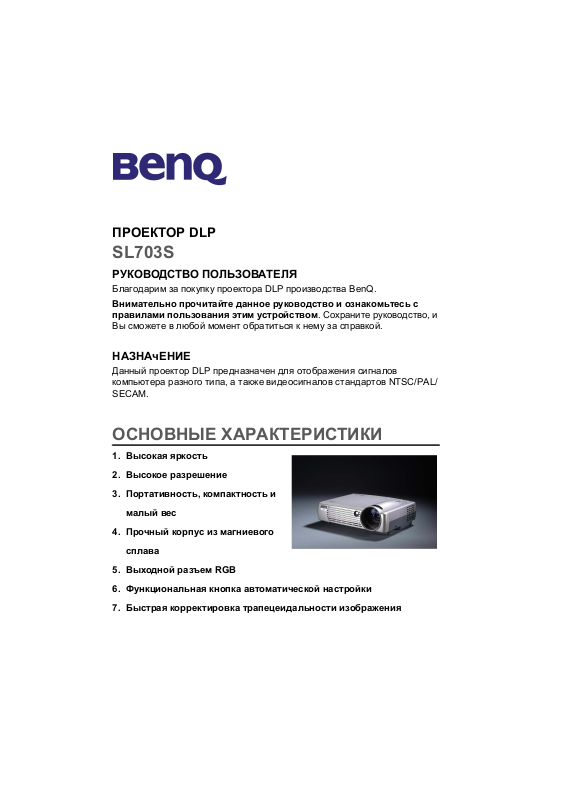

ПPОЕКТОP DLP
SL703S
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Благодарим за покупку проектора DLP производства BenQ.
Внимательно прочитайте данное руководство и ознакомьтесь с
правилами пользования этим устройством. Сохраните руководство, и
Вы сможете в любой момент обратиться к нему за справкой.
НАЗНАчЕНИЕ
Данный проектор DLP предназначен для отображения сигналов
компьютера разного типа, а также видеосигналов стандартов NTSC/PAL/
SECAM.
ОСНОВНЫЕ ХАPАКТЕPИСТИКИ
1. Высокая яркость
2. Высокое разрешение
3. Портативность, компактность и
малый вес
4. Прочный корпус из магниевого
сплава
5. Выходной разъем RGB
6. Функциональная кнопка автоматической настройки
7. Быстрая корректировка трапецеидальности изображения
Page 2
Сведения об авторских правах
© Корпорация BENQ, 2002 г. С сохранением всех прав. Воспроизведение,
передача, перезапись, хранение в информационно-поисковых системах,
атакже перевод на любой язык (в том числе компьютерный) в любой форме
илюбым способом (электронным, механическим, магнитным, оптическим,
химическим, ручным и пр.) любой части данного документа без
предварительного письменного разрешения корпорации BENQ запрещены.
Ограничение ответственности
Корпорация BENQ не дает никаких обещаний или гарантий, как явных, так
и подразумеваемых, относительно содержания данного документа, включая
любые гарантии коммерческой пригодности или соответствия определенной
цели. Кроме того, корпорация BENQ оставляет за собой право на
периодическое обновление и изменение данного документа без
уведомления.
Не забудьте заполнить!!
При необходимости обращаться в бюро обслуживания Вам потребуется
следующая информация. Серийный номер указан на задней панели
изделия.
Сведения о проекторе
Название изделия SL703S
Серийный номер
Дата покупки
Сведения о поставщике
Поставщик
Номер телефона
Адрес
Page 3
Корпорация BENQ
Coдepжaниe
Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Правила техники безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Гарантия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Ограниченная гарантия . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Комплект поставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Дополнительные принадлежности . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Описание проектора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Проектор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Внешняя панель управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

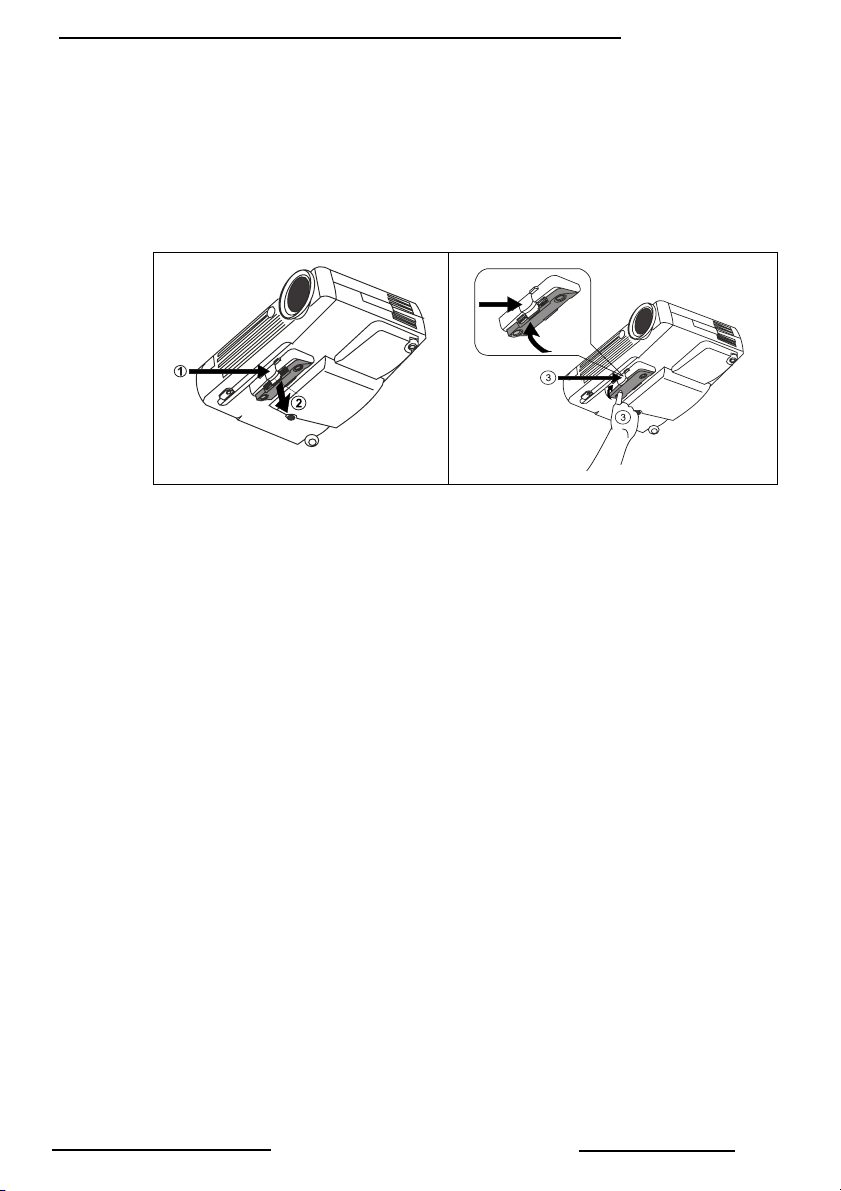

Регулятор наклона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Характеристики проектора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Пульт дистанционного управления . . . . . . . . . . . . . . . . . . . . . . . . . .8

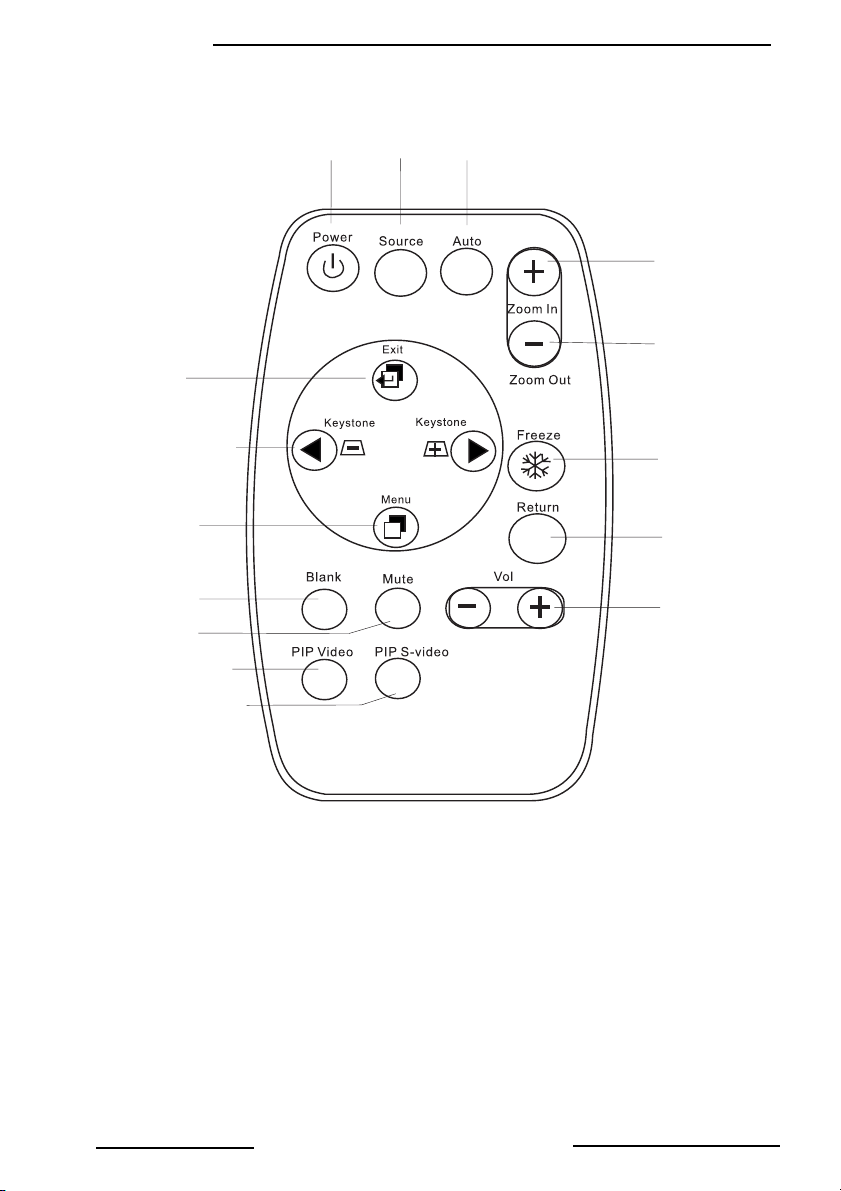

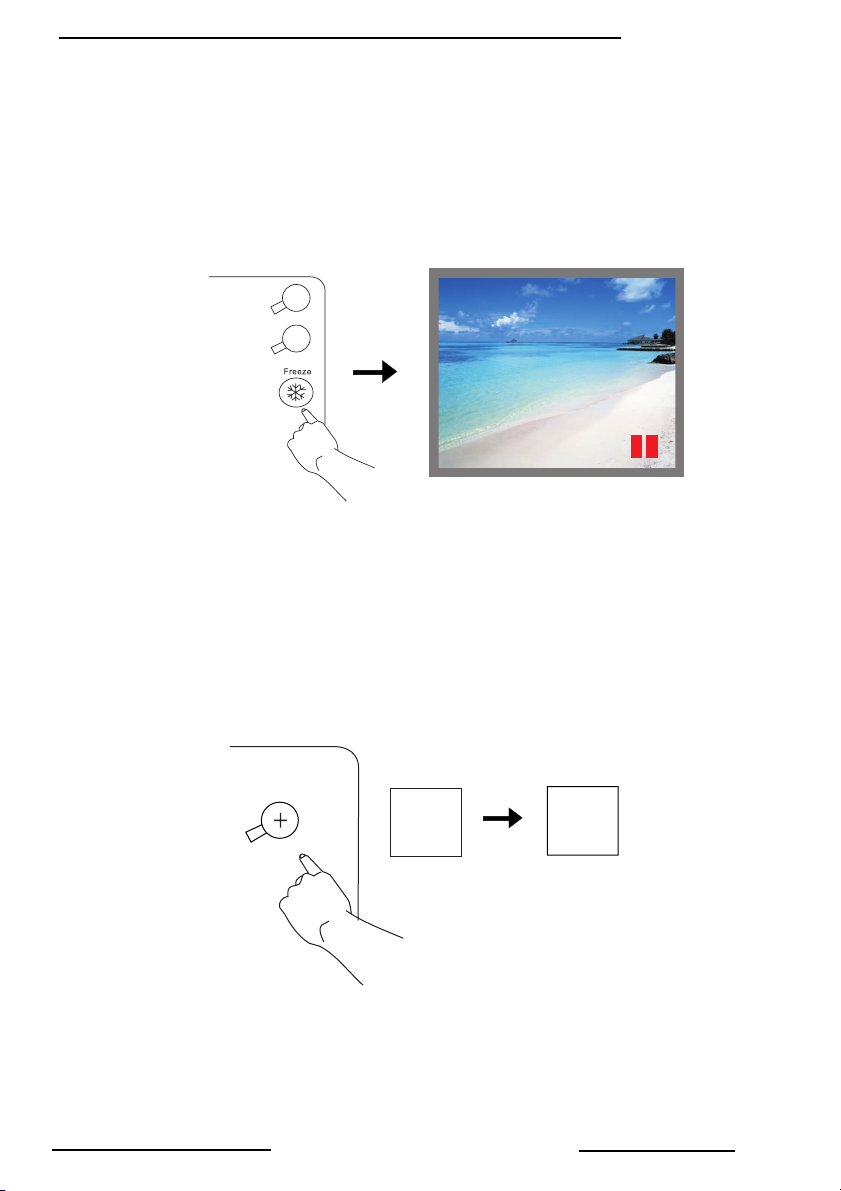

Функции пульта дистанционного управления . . . . . . . . . . . . . . . . . . 8

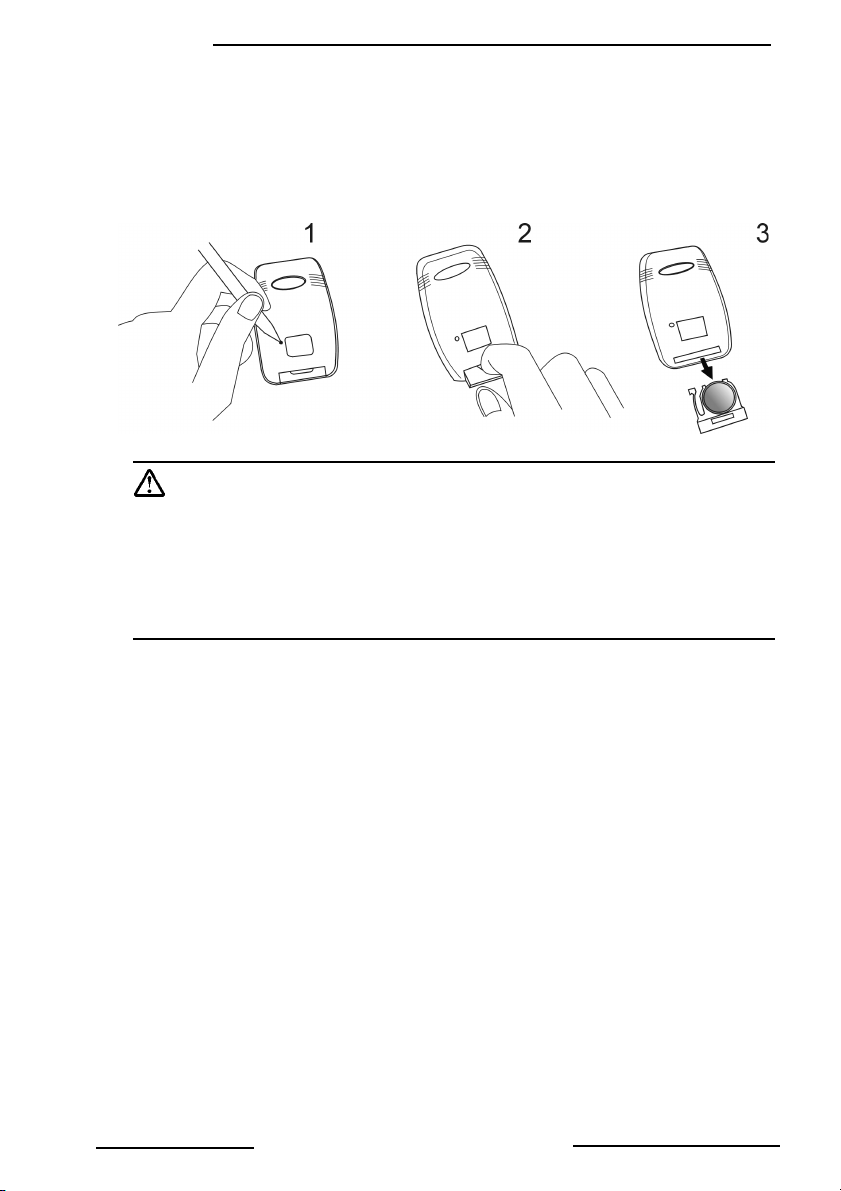

Установка и замена элементов питания . . . . . . . . . . . . . . . . . . . . .10
Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

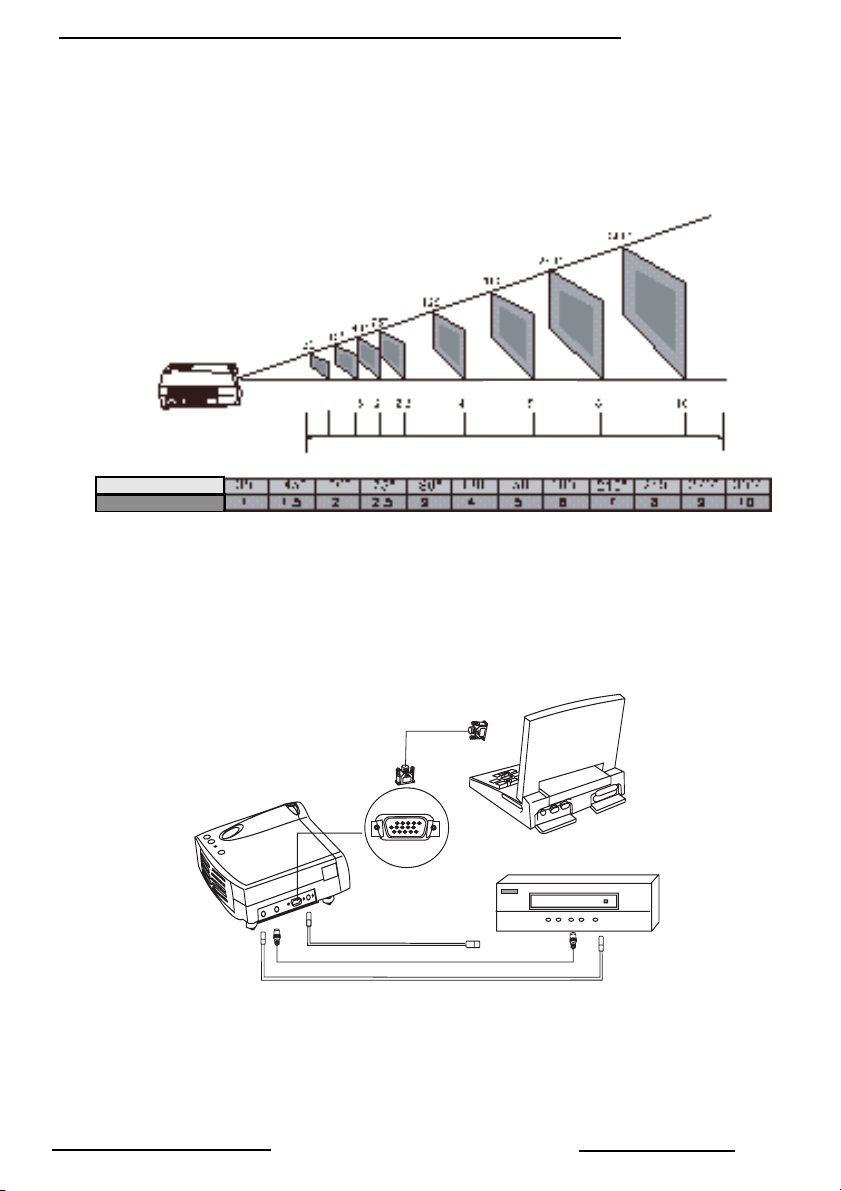

Размер экрана . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Подключение к внешним устройствам . . . . . . . . . . . . . . . . . . . . . . .11
Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

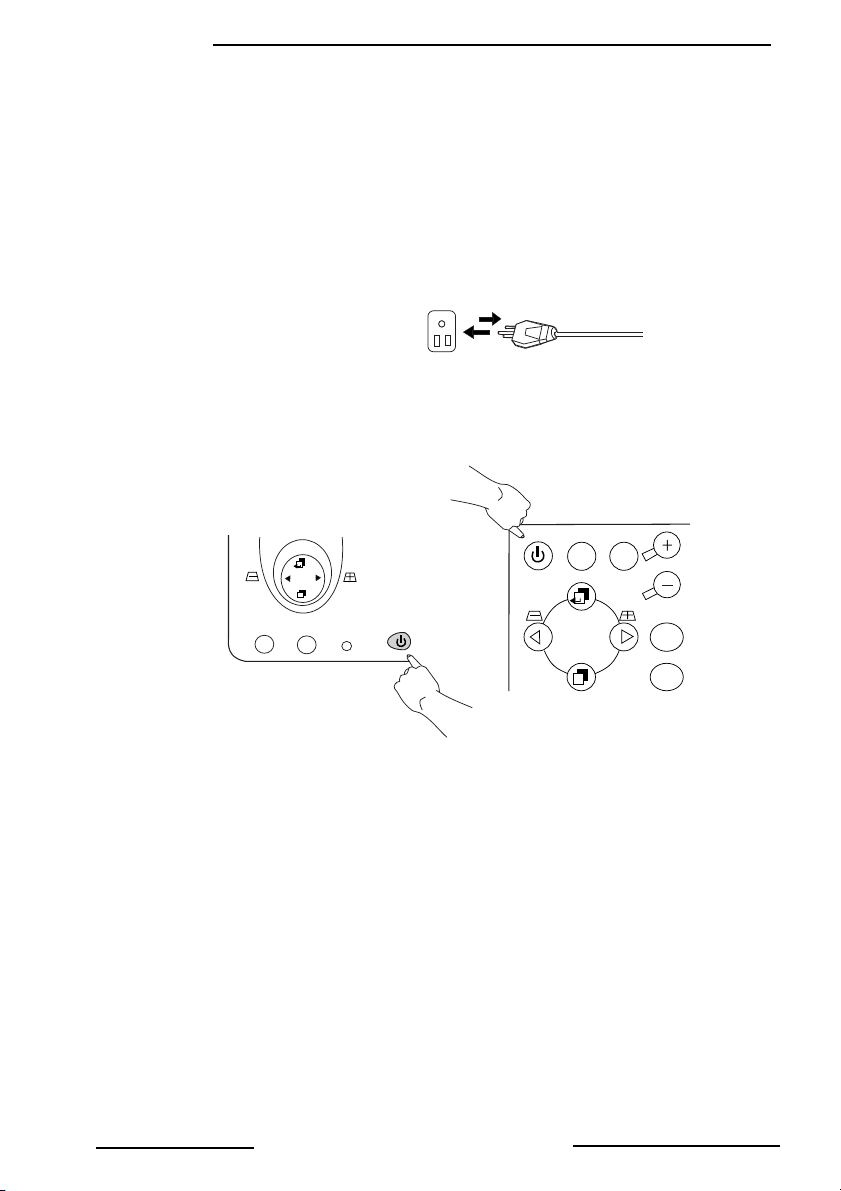

Начало работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

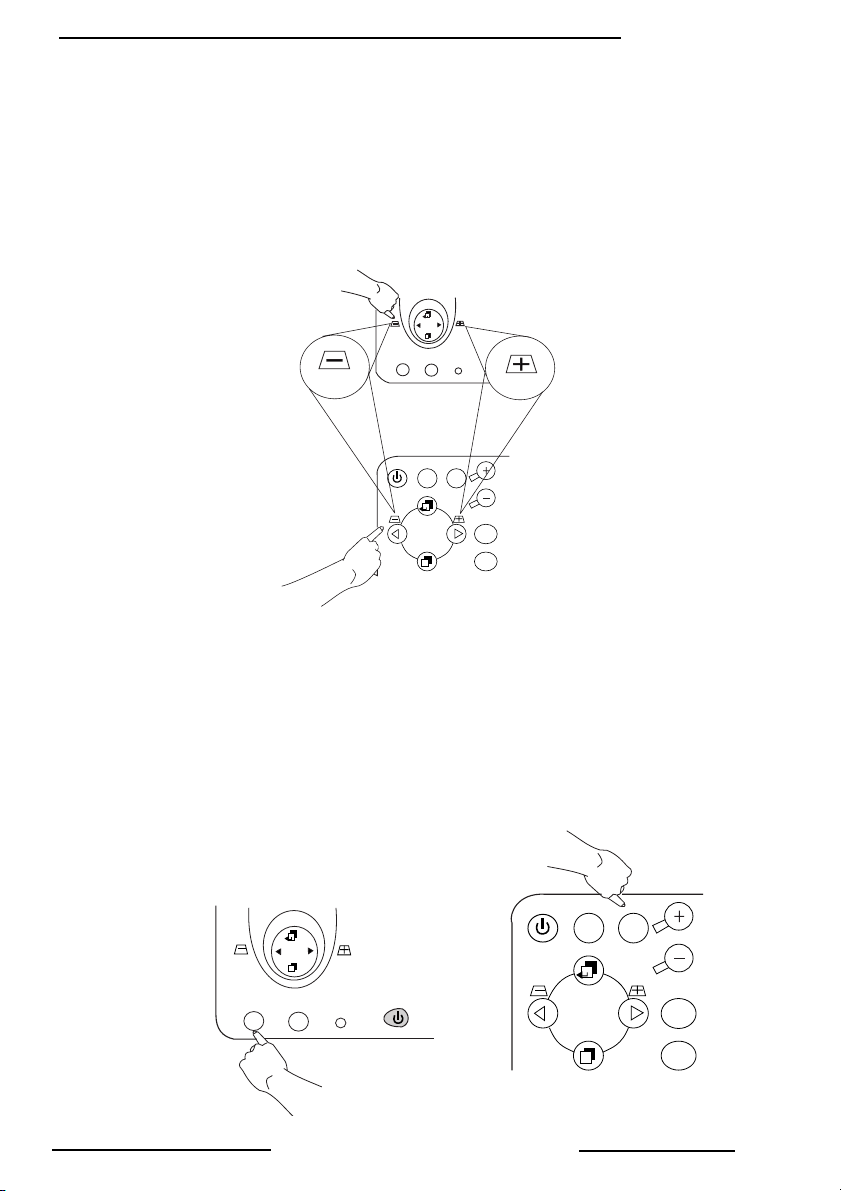

Цифровая корректировка трапецеидальности . . . . . . . . . . . . . . . .13
Автоматическая настройка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Выбор источника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

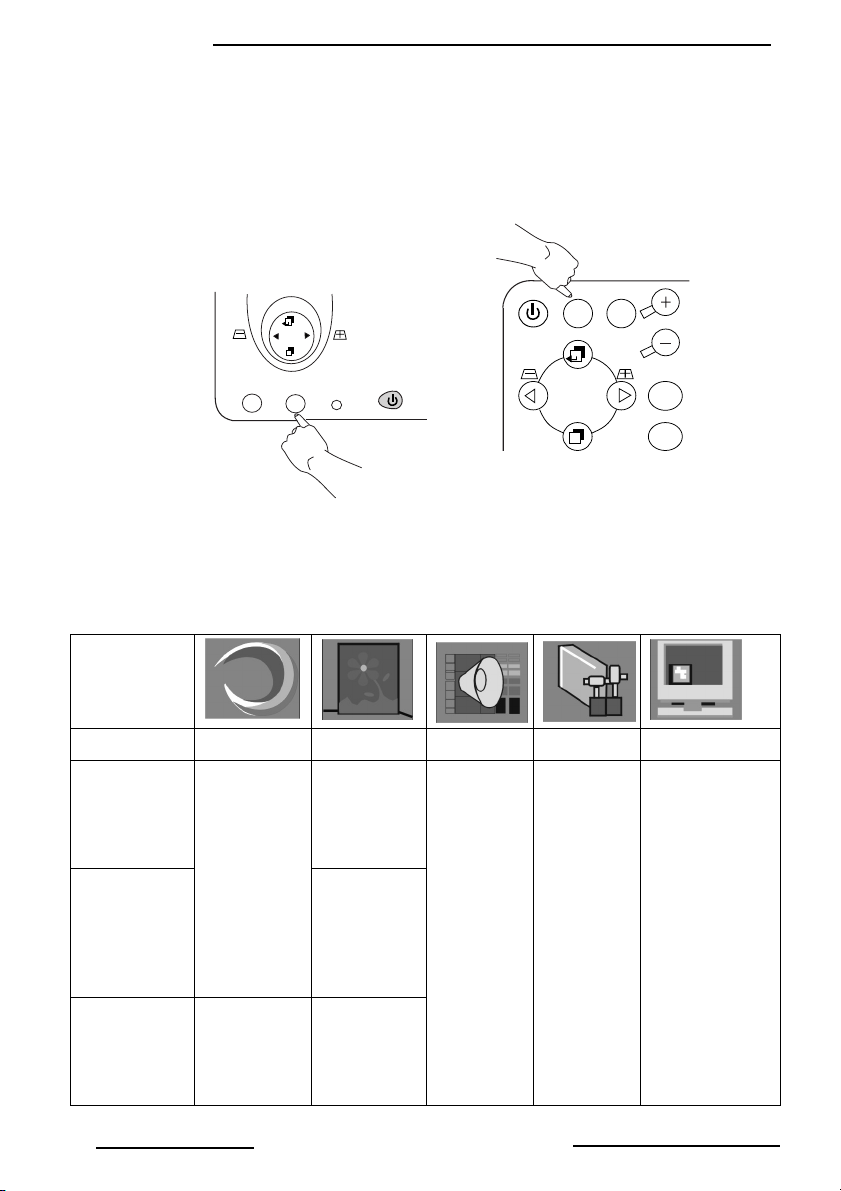

Система меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

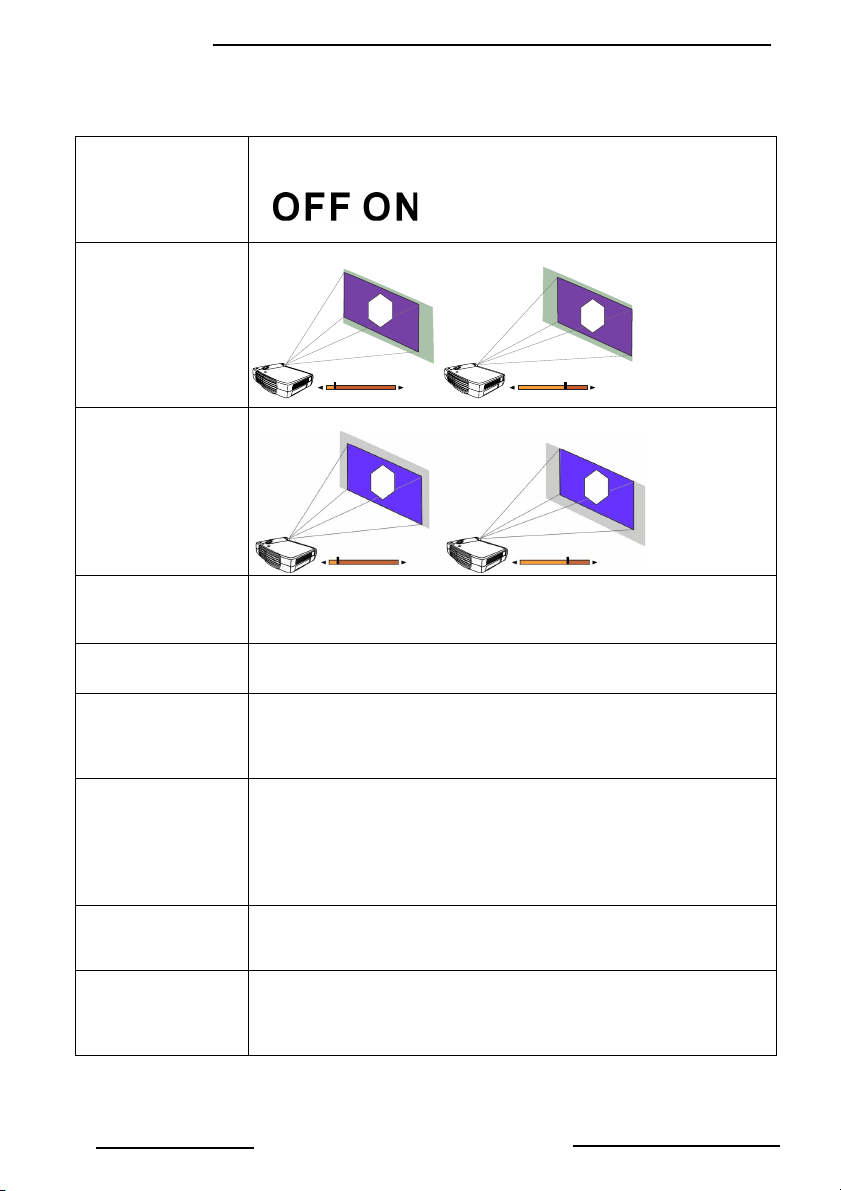

1. Меню Display (Отображение) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

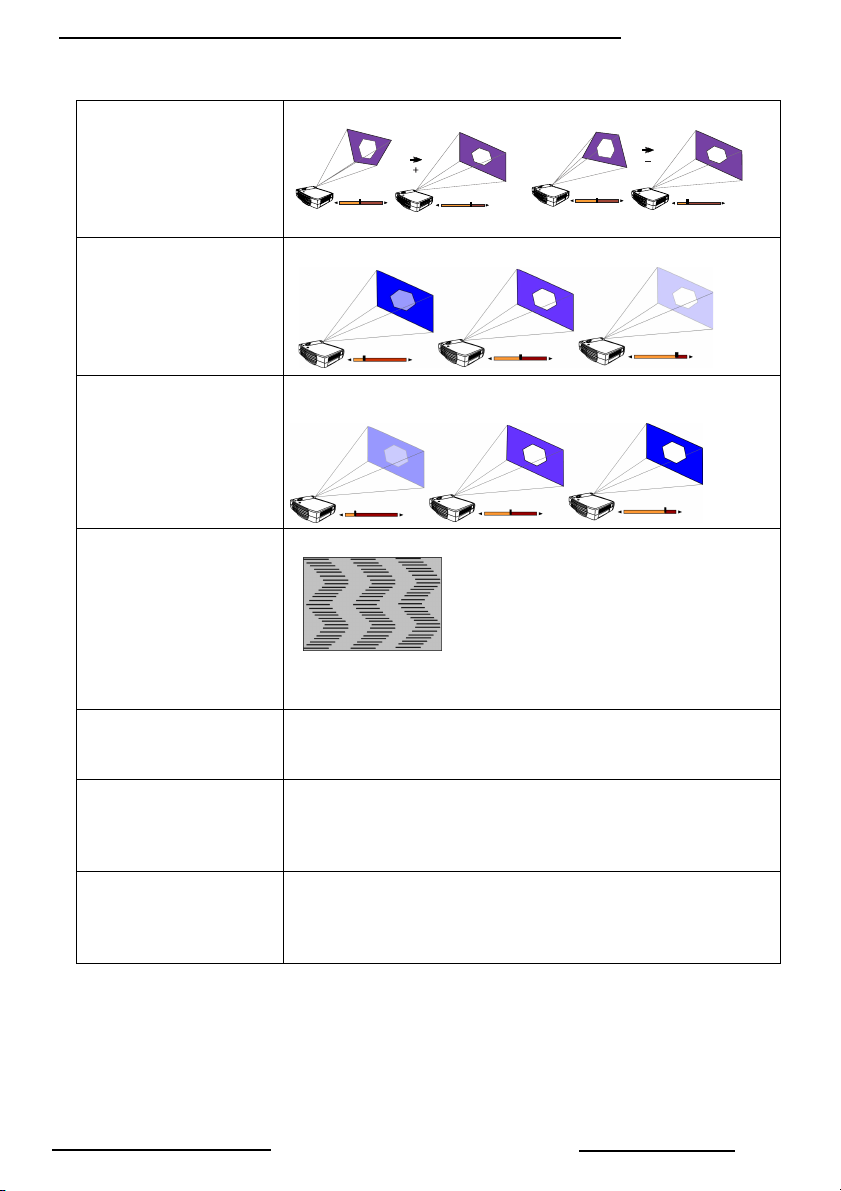

2. Меню Image (Изображение) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3. Меню Source (Источник) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

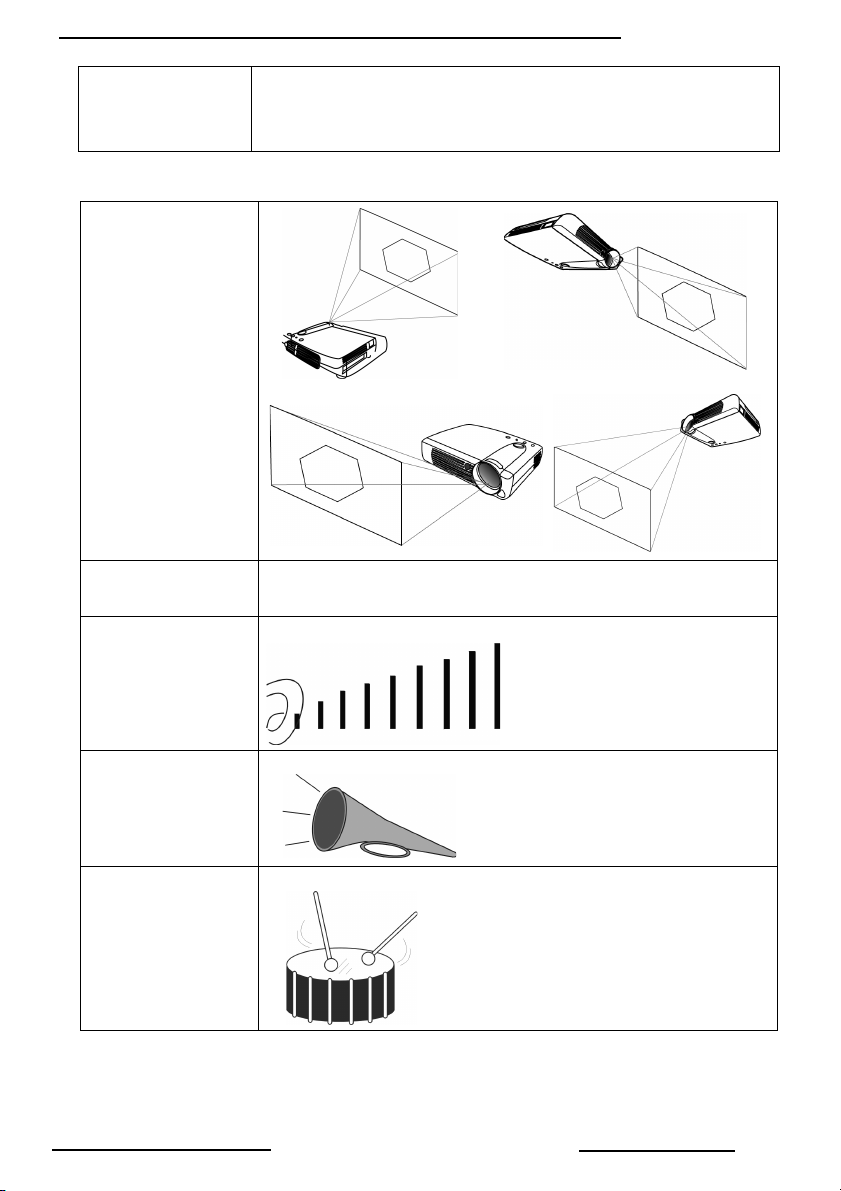

4. Меню Control (Управление) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
5. Меню PIP (Кадр в кадре) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Завершение работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Техническое обслуживание . . . . . . . . . . . . . . . . 21
Сведения о лампе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Эксплуатация и замена лампы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Светодиодные индикаторы состояния . . . . . . . . . . . . . . . . . . . . . . .21

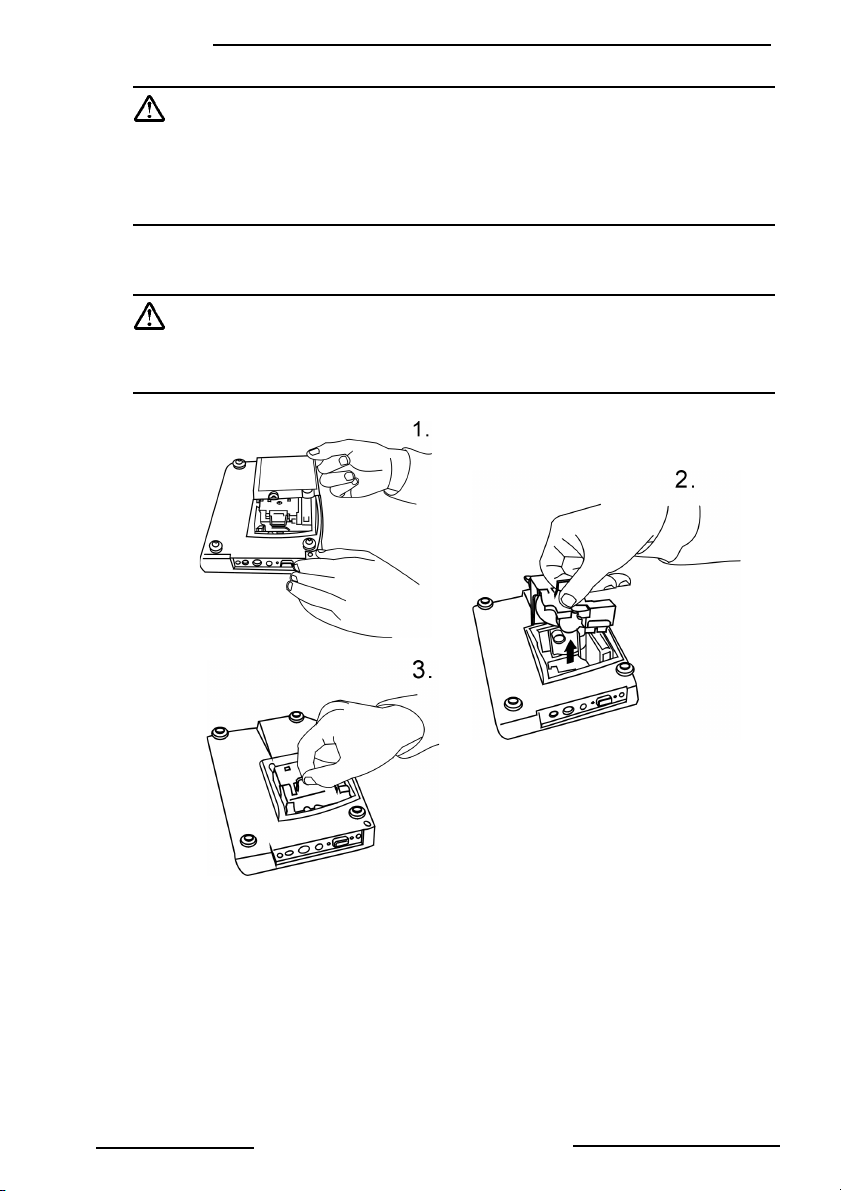

Замена лампы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

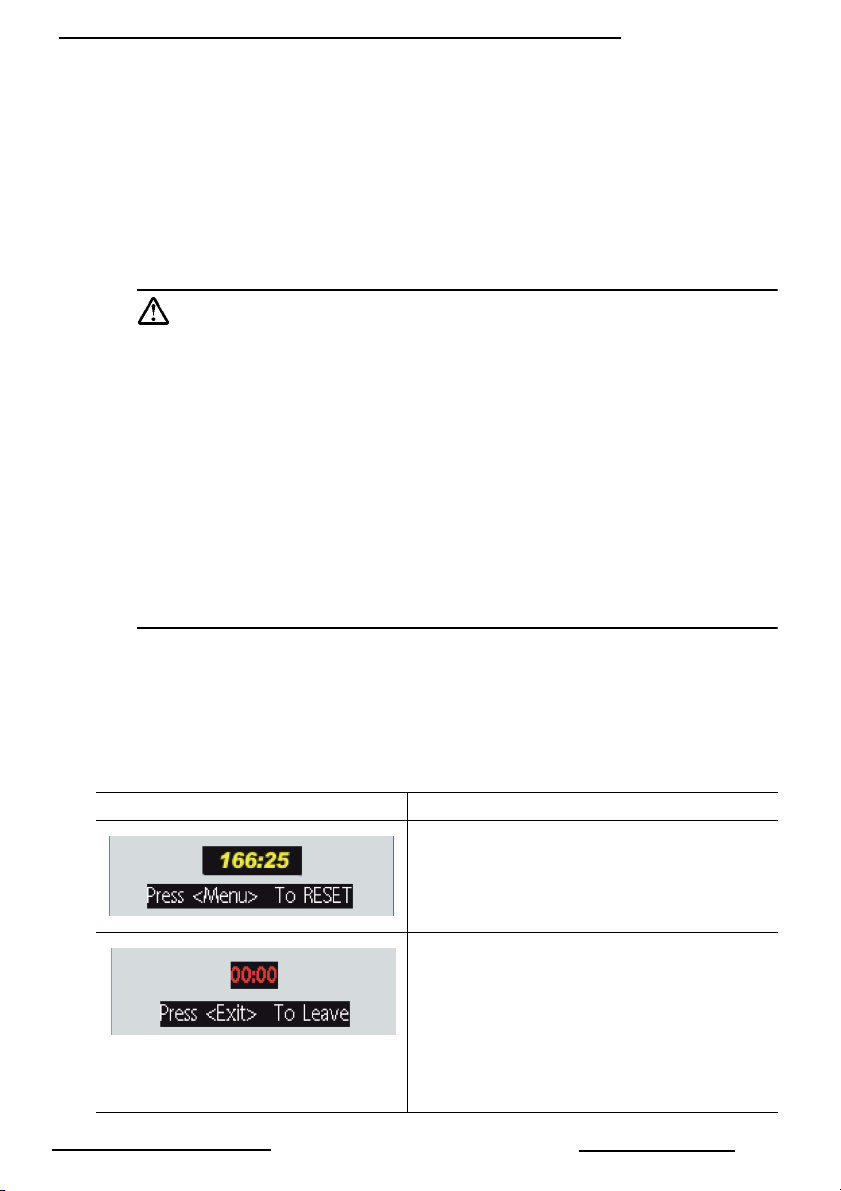

Переустановка времени работы лампы . . . . . . . . . . . . . . . . . . . . . .23
Информация об обслуживании . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Принадлежности (в составе стандартного комплекта поставки) . .24
Дополнительные принадлежности (не входят в стандартный
комплект поставки) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Coдepжaниe
iii
Page 4
Корпорация BENQ
Информация о заказе деталей и расходных материалов . . . . . . .24
Поиск и устранение неполадок . . . . . . . . . . . . .25
Сообщения о состоянии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Технические характеристики . . . . . . . . . . . . . . .27
Характеристики проектора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Таблица синхронизации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

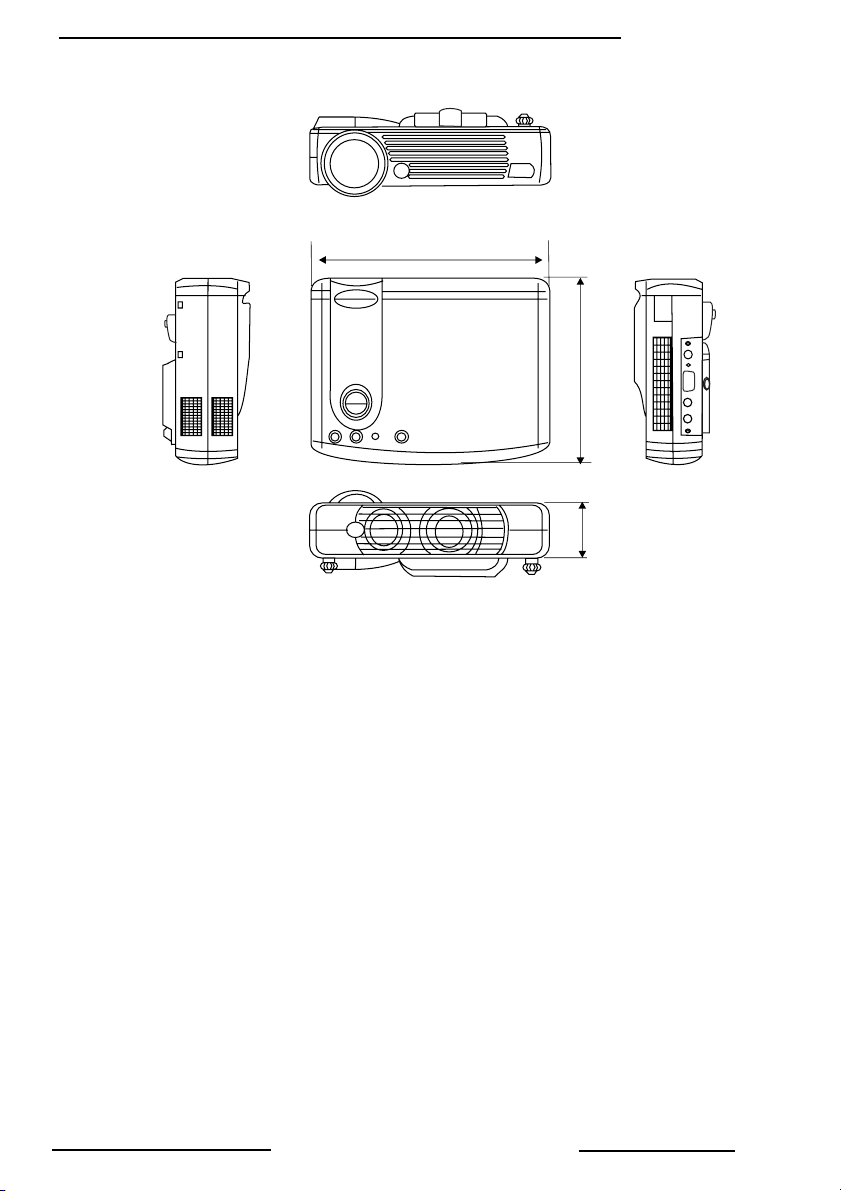

Габариты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
iv
Coдepжaниe
Page 5
ВВЕДЕНИЕ
Внимание
ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ
ВСКРЫВАЙТЕ КОРПУС ПРОЕКТОРА. ВНУТРЕННИЕ БЛОКИ НЕ
ПРЕДНАЗНАЧЕНЫ ДЛЯ ОБСЛУЖИВАНИЯ ПОЛЬЗОВАТЕЛЕМ.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ДОЛЖНО ВЫПОЛНЯТЬСЯ
КВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ. ПЕРЕД НАЧАЛОМ
РАБОТЫ ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННОЕ РУКОВОДСТВО.
СОХРАНИТЕ РУКОВОДСТВО ДЛЯ СПРАВОК ПРИ ДАЛЬНЕЙШЕЙ
РАБОТЕ.
Правила техники безопасности
1. Перед началом работы внимательно изучите данное руководство
и сохраните его в качестве справочного пособия, к которому можно
обратиться при дальнейшей работе.
2. В процессе работы лампа проектора очень сильно нагревается. Перед
извлечением блока для замены лампы необходимо дать проектору
остыть в течение примерно 45 минут. Не используйте лампу дольше
указанного для нее срока службы. Превышение срока службы - хотя
и в достаточно редких случаях - может привести к взрыву лампы.
3. Перед заменой лампы в сборе или ее электронных деталей
обязательно отключите проектор от сети питания.
4. Во избежание поражения электрическим током запрещается
самостоятельно разбирать данное изделие. По всем вопросам
технического обслуживания и ремонта обращайтесь к
квалифицированным специалистам. Ошибка при сборке может вызвать
поражение электрическим током при последующем использовании
изделия.
5. Не устанавливайте данное изделие на неустойчивую тележку,
подставку или стол. Падение устройства может вызвать серьезные
повреждения.
6. Данное изделие предусматривает возможность зеркального
отображения при креплении к потолку. Используйте надлежащее
оборудование для крепления устройства и убедитесь в надежности
монтажа.
7. Для предотвращения взрыва лампы заменяйте лампу при каждом
изменении способа установки проектора (настольная установка крепление к потолку или обратно).
Корпорация BENQ
ВВЕДЕНИЕ
1
Page 6
Корпорация BENQ
Внимание
• При включении лампы проектора обязательно открывайте затвор
или снимайте крышку объектива.
• Запрещается смотреть в объектив во время работы проектора.
Мощный луч света опасен для зрения.
• В некоторых странах электросеть НЕ обеспечивает стабильного
напряжения. Данный проектор рассчитан на безотказную работу
при напряжении в пределах от 110 до 230 В, сбои питания и скачки
напряжения ±10 В могут привести к выходу проектора из строя. При
опасности сбоев в подаче электропитания рекомендуется
использовать стабилизатор напряжения.
Сохраните данное руководство пользователя. Приведенные в руководстве
сведения помогут Вам в работе и обслуживании своего персонального проектора.
Гарантия
Ограниченная гарантия
Корпорация BENQ гарантирует отсутствие в данном изделии дефектов материалов
и изготовления в течение 1 года с момента приобретения.
Исключение из гарантийных обязательств. Лампы входят в число расходных
материалов, и для них устанавливается гарантия на 90 дней или 500 часов в
зависимости от того, какой срок истекает первым. Любая гарантийная рекламация
должна сопровождаться подтверждением даты покупки. В случае обнаружения
дефектов данного изделия в течение гарантийного срока единственным
обязательством корпорации BENQ и единственным способом возмещения ущерба
является замена любой неисправной детали (включая дефекты изготовления). Для
получения гарантийного обслуживания немедленно сообщите обо всех дефектах
поставщику, у которого было приобретено данное изделие.
Внимание! Вышеизложенное гарантийное обязательство утрачивает силу в случае
нарушения покупателем установленных корпорацией BENQ правил эксплуатации
данного изделия. Данное гарантийное обязательство предоставляет Вам
определенные юридические права, наряду с которыми возможно существование
других прав, различных для каждой конкретной страны.
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ FCC (ФЕДЕРАЛЬНАЯ КОМИССИЯ ПО
СВЯЗИ США) ДЛЯ УСТРОЙСТВ КЛАССА A
Настоящее оборудование генерирует, использует и может излучать радиоволны, ив
случае нарушения правил установки и инструкций по эксплуатации может
создавать помехи радиосвязи. Оборудование прошло испытания, показавшие его
соответствие ограничениям, относящимся к разделу В части 15 требований FCC
для комп ьютерн ых устройств класса А, которые разработаны с целью обеспечения
защиты от подобных помех при работе оборудования в промышленных зонах. При
работе данного оборудования в жилой зоне также возможно возникновение помех,
в этом случае пользователь на собственные средства должен предпринять
необходимые меры по устранению помех.
2
ВВЕДЕНИЕ
Page 7
Корпорация BENQ
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ FCC ДЛЯ УСТРОЙСТВ КЛАССА В
Настоящее оборудование генерирует, использует и может излучать радиоволны, ив
случае нарушения правил установки и инструкций по эксплуатации может
создавать помехи радиосвязи. Но даже при установке с точным соблюдением
инструкций данное устройство может являться источником помех. Если данное
оборудование создает помехи для приема радио- и телевизионных программ,
что можно определить путем включения/выключения данного устройства,
пользователю рекомендуется устранить помехи, предприняв следующие меры:
— Изменить ориентацию или местоположение приемной антенны.
— Увеличить расстояние между устройством и приемником.
— Подсоединить устройство в сетевую розетку или цепь, не
используемую для питания приемника.
— Обратиться за помощью к поставщику или к мастеру по
обслуживанию радио- и телеаппаратуры.
СООТВЕТСТВИЕ ТРЕБОВАНИЯМ ЕЕС
Настоящее устройство прошло испытания, показавшие его соответствие
требованиям 89/336/EEC (ЕЭС) по электромагнитной совместимости (EMC).
ВВЕДЕНИЕ
3
Page 8
Корпорация BENQ
Комплект поставки
Данный проектор поставляется с набором кабелей, необходимых для
подключения к стандартному персональному компьютеру PC, компьютеру
Macintosh или портативному компьютеру. Аккуратно распакуйте проектор и
проверьте наличие всех перечисленных компонентов. В случае отсутствия
какого-либо компонента обратитесь по месту приобретения проектора.
Элемент питания
Проектор
Аудиокабель
Кабель
S-Video
Руководство
пользователя
Видеока
бель
220 В
Кабель питания
Фирменная матерчатая
сумка на ремне
Дополнительные принадлежности
1. Набор запасных ламп
2. Адаптер для Macintosh
Краткое
руководство
240 В
Пульт
дистанционно
го управления
110 В
Переходник 3-2
Кабель VGA
4
ВВЕДЕНИЕ
Page 9
Описание проектора
Проектор
Корпорация BENQ
1. Внешняя панель управления
(см. след. стр.)
2. Проекционный объектив
3. Передние ножки регулировки
положения
4. Инфракрасный датчик
дистанционного управления
5. Вентиляционная решетка
6. Замок Kensington
7. Разъем для сетевого кабеля
питания
8. Разъем S-video
9. Видеоразъем
10. Разъем D-sub
(для входа компьютера/
HDTV)
11. Аудиовход
12. Задние ножки регулировки
положения
13. Дверца лампового отсека
(на нижней панели
проектора)
ВВЕДЕНИЕ
12
5
5
Page 10
Корпорация BENQ
Внешняя панель управления
Keystone/ Left
(Трапецеидальность/
влево)
Menu (Меню)
Auto Source
Индикатор
состояния лампы
Power
Exit (Выход)
Keystone/ Right
(Трапецеидальность/
вправо)
• Инфракрасный приемник (на передней и задней панели) позволяет
проектору принимать сигналы от пульта дистанционного управления.
Для оптимальной работы следует держать пульт ДУ в направлении
датчика на расстоянии не более 6 метров таким образом, чтобы между
ними не было препятствий.
• Кнопка Menu служит для отображения системы меню на экране. При
повторном нажатии кнопки Menu осуществляется переход в подменю.
Кнопки со стрелками влево и вправо служат для выбора пунктов и
параметров меню и подменю. Если экранное меню не активизировано,
кнопки влево и вправо служат для быстрой корректировки
трапецеидальности Keystone +/-.
• Нажатие кнопки Exit обеспечивает возврат в главное меню. При
повторном нажатии кнопки Exit осуществляется выход из системы
экранного меню.
• Включение или мигание индикатора состояния указывает на
необходимость техобслуживания лампы, ее охлаждения или замены.
Более подробно см. “Сведения о лампе”, стр. 21.
• При включении проектора в течение времени прогрева мигает
подсветка кнопки Power (Питание), а когда проектор готов к работе,
индикатор загорается зеленым цветом.
• Включение и выключение проектора осуществляется нажатием кнопки
Power (Питание) в течение 1 секунды.
• Кнопка Auto (Авто) выполняет автоматическую настройку, обеспечивая
наилучшее качество изображения для текущего входного сигнала.
• Кнопка Source (Источник) служит для выбора источника сигнала: ПК,
видеосигнал, S-video и YPbPr.
6
ВВЕДЕНИЕ
Page 11
Корпорация BENQ
Регулятор наклона
На проекторе предусмотрен быстросъемный регулятор с кнопкой для
настройки угла наклона.
1. Поднимите проектор, нажмите кнопку регулятора и разблокируйте
регулятор.
2. Регулятор опустится в предусмотренное для него гнездо и защелкнется
в фиксаторах.
Характеристики проектора
Мощная оптическая система проектора и удобная для пользователя
конструкция обеспечивают высокую надежность и простоту в работе.
Проектор имеет следующие характеристики:
• Компактность и портативность
• Полнофункциональный пульт дистанционного управления
• Кнопка автоматической оптимизации качества изображения
• Цифровая коррекция трапецеидальности изображения с помощью
кнопок быстрой настройки
• Настройка цветового баланса данных/видео
• Проекционная лампа повышенной яркости
• Возможность высококачественного отображения 16,7 млн. цветов
• Экранное меню на 7 языках: английском, французском, немецком,
итальянском, испанском, упрощенном китайском и традиционном
китайском
• Мощный набор функций обеспечивает высокое качество
воспроизведения аудиовизуальных материалов
•HDTV-совместимость (YPbPr)
Примечание. Яркость проецируемого изображения зависит от условий
внешней освещенности в помещении и настройки параметров
контрастности/яркости.
ВВЕДЕНИЕ
7
Page 12
Корпорация BENQ
Пульт дистанционного управления
Source
(Источник)
Exit
(Выход)
Power
(Питание)
Auto
(Автоматич. настройка)
Zoom in
(Увеличение)
Zoom out
(Уменьшение)
(Трапецеидальность)
(Пустой экран)
(Видео: кадр в кадре)
(S-video: кадр в кадре)
Keystone
Menu
(Меню)
Blank
Mute
(Без звука)
PIP Video
PIP S-video
Функции пульта дистанционного управления
Датчики дистанционного управления расположены на передней и задней
панели проектора. Расстояние между пультом ДУ и датчиком не должно
превышать 6 метров.
Freeze
(Стоп-кадр)
Return
(Возврат)
Vol um e
(Громкость)
8
ВВЕДЕНИЕ
Page 13
Корпорация BENQ
FREEZE (Стоп-кадр)
Изображение можно остановить нажатием кнопки FREEZE. При этом в
правом нижнем углу экрана в течение трех секунд отображается значок
паузы. Продолжение воспроизведения осуществляется повторным
нажатием кнопки FREEZE или нажатием кнопок RETURN или SOURCE
(если источник входного сигнала был изменен в процессе отображения).
При этом в правом нижнем углу экрана на три секунды появляется значок
воспроизведения.
ZOOM IN/OUT (Увеличение/Уменьшение)
Кнопка ZOOM IN + служит для увеличения центральной части изображения.
Повторное нажатие кнопки + приводит к дальнейшему увеличению
изображения, обеспечивая возможность четырехкратного увеличения
оригинала. Кнопка ZOOM OUT - служит для уменьшения размера
изображения. Повторное нажатие кнопки - уменьшает изображение
до исходных размеров. Возврат к обычному режиму отображения
осуществляется кнопкой RETURN. (Эту функцию можно использовать
совместно с функцией FREEZE. )
Zoom In
A
ВВЕДЕНИЕ
A
9
Page 14
Корпорация BENQ
Установка и замена элементов питания
• Нажмите и сдвиньте крышку отсека для элементов питания в указанном
направлении.
• Вставьте элемент питания в отсек, как показано на схеме.
• Поставьте и задвиньте крышку на место.
Внимание
Не допускайте перегрева и повышенной влажности. Неверная
установка элемента питания может привести к взрыву. Для замены
элемента питания используйте элементы рекомендованного
изготовителем типа или аналогичные. Выбрасывая использованные
элементы питания, соблюдайте указанные изготовителем меры
предосторожности.
10
ВВЕДЕНИЕ
Page 15
УСТАНОВКА
Размер экрана
Поместите проектор на необходимом расстоянии от экрана в соответствии с
требуемым размером изображения (см. табл. ниже).
Размер экрана
Расстояние (м)
Макс. увеличение
Расстояние (м)
Подключение к внешним устройствам
Для подключения проектора к персональному/портативному компьютеру,
видеомагнитофону или к другим системам достаточно нескольких секунд.
Для подключения к компьютеру Macintosh необходимо наличие адаптера
Mac (дополнительная принадлежность).
Компьютер/
HDTV
Корпорация BENQ
Аудио
УСТАНОВКА
S-Video/
Видео
Видео
S-Video
11
Page 16
Корпорация BENQ
ЭКСПЛУАТАЦИџ
Начало работы
1. Подсоедините кабель питания к сетевой розетке.
2. Нажмите кнопку POWER и удерживайте ее нажатой в течение 1
секунды.
Проектор
Power
Пульт дистанционного управления
Power
• При включении питания подсветка кнопки POWER мигает, а затем горит
постоянно зеленым цветом.
(После выключения питания проектор можно включить снова только
после паузы для охлаждения не менее 60 секунд.)
3. Включите все подсоединенные устройства.
12
ЭКСПЛУАТАЦИџ
Page 17
Цифровая корректировка трапецеидальности
Трапецеидальность выражается в заметном увеличении ширины верхней
или нижней части проецируемого изображения. Для корректировки
трапецеидальности нажмите кнопку быстрой настройки KEYSTONE +/- на
панели управления проектора или на пульте ДУ, а затем настройте движок
регулировки трапецеидальности Keystone. Кнопка + служит для
корректировки трапецеидальности верхней части изображения. Кнопка служит для корректировки трапецеидальности нижней части изображения.
Проектор
Auto Source
Пульт дистанционного
управления
Корпорация BENQ
Автоматическая настройка
В некоторых случаях может возникнуть необходимость оптимизации
качества изображения вручную. Для этого нажмите кнопку AUTO на панели
управления проектора или на пульте ДУ. В течение 3 секунд встроенная
функция интеллектуальной автоматической настройки выполнит
перенастройку, обеспечивающую наилучшее качество изображения.
Проектор
Auto Source
ЭКСПЛУАТАЦИџ
Пульт дистанционного управления
Auto
13
Page 18
Корпорация BENQ
Выбор источника
При наличии нескольких источников входного сигнала кнопка SOURCE
позволяет выбрать требуемый источник с панели управления проектора или
с пульта ДУ.
Проектор
Auto Source
Power
Пульт дистанционного управления
Source
Power
Система меню
Кнопка Menu служит для вызова главного меню, а кнопки 3и 4 для
выбора подменю. Повторное нажатие кнопки Menu позволяет выбрать
элементы подменю.
Полоса
меню
Подменю Display Image Source Control PIP
PC
Y/Pb/Pr
Video
Keystone
Brightness
Contrast
Phase
H.Size
Keystone
Brightness
Contrast
Color
Tint
Auto resize
H-position
V-position
Color Temp
Information
Auto resize
H-position
V-position
Color
Tint
Color Temp
Ratio
System
Sharpness
Color Temp
Information
Mirror
Source
Vo l u m e
Treble
Bass
Mute
Langauge
OSD
OSD Time
Auto Off
Reset
Lamp hour
Главная
страница:
PIP Source
PIP Size
PIP Pos.
H. Position
V.Position
More Options
Подстраница:
Brightness
Contrast
Color
Tint
Sharpness
System
14
ЭКСПЛУАТАЦИџ
Page 19
1. Меню Display (Отображение)
Служит для корректировки трапецеидальности изображения.
Keystone
(Трапецеидальность)
Служит для настройки яркости изображения.
Brightness (Яркость)
Служит для регулировки степени различия между темными и
светлыми частями изображения.
Contrast
(Контрастность)
Служит для установки требуемого размера изображения.
Корпорация BENQ
Phase (Фаза)
H.Size (Размер по
горизонтали)
Color (Цвет)
Tint (Оттенок)
*Данная функция не предусмотрена в режиме входного
видеосигнала и сигнала S-video.
Служит для устранения мерцания изображения.
*Данная функция не предусмотрена в режиме входного
видеосигнала и сигнала S-video.
Служит для повышения и понижения цветности (R, G, B)
изображения.
*Данная функция не предусмотрена в режиме входного
сигнала с ПК.
Служит для настройки, позволяющей придать изображению
более красный или синий оттенок.
*Данная функция не предусмотрена в режиме входного
сигнала с ПК.
ЭКСПЛУАТАЦИџ
15
Page 20
Корпорация BENQ
2. Меню Image (Изображение)
Перечисленные ниже функции доступны в режиме входного сигнала с ПК.
Auto resize
(Автоматич.
изменение
размера
изображения)
H-position
(Положение по
горизонтали)
V-pos it ion
(Положение по
вертикали)
Служит для оптимизации настройки размера изображения в
соответствии с размером экрана.
Служит для настройки положения изображения по горизонтали.
Служит для настройки положения изображения по вертикали.
Color Temp.
(Цветовая
температура)
Information
(Информация)
Ratio (Формат)
System (Система)
Sharpness
(Резкость)
Color (Цвет)
16
Служит для настройки цветовой температуры в соответствии с
предпочтениями пользователя.
Отображает текущее значение разрешения.
Предусмотрено 2 формата изображения.
1. 4:3 (Обычн.) 2. 16:9 (Широк.)
*Данная функция не предусмотрена в режиме входного
сигнала с ПК и сигнала YPbPr.
Предусмотрено 4 режима.
1. Auto 2. PAL-M 3. PAL-N 4.SECAM
*По умолчанию для параметра System устанавливается
значение Auto.
*Данная функция не предусмотрена в режиме входного
сигнала с ПК и сигнала YPbPr.
Служит для настройки резкости изображения.
*Данная функция не предусмотрена в режиме входного
сигнала с ПК и сигнала YPbPr.
Служит для повышения и понижения цветности (R, G, B)
изображения.
*Данная функция не предусмотрена в режиме входного
сигнала с ПК.
ЭКСПЛУАТАЦИџ
Page 21
Служит для настройки, позволяющей придать изображению
Tint (Оттенок)
более красный или синий оттенок.
*Данная функция не предусмотрена в режиме входного
сигнала с ПК.
3. Меню Source (Источник)
Корпорация BENQ
Mirror
(Зеркальное
отображение)
1. Стандартный
вариант
2. Крепление к
потолку
3. Экран позади
проектора
4. Крепление к
потолку;
экран позади
проектора
Source
(Источник)
Volu me
(Громкость)
Treble (Верхние
частоты)
1.
3.
2.
4.
Служит для выбора источника сигнала: ПК, видеосигнал,
S-video и YPbPr.
Служит для регулировки уровня громкости.
Служит для настройки уровня верхних частот.
Bass (Нижние
частоты)
Служит для настройки уровня низких частот.
ЭКСПЛУАТАЦИџ
17
Page 22

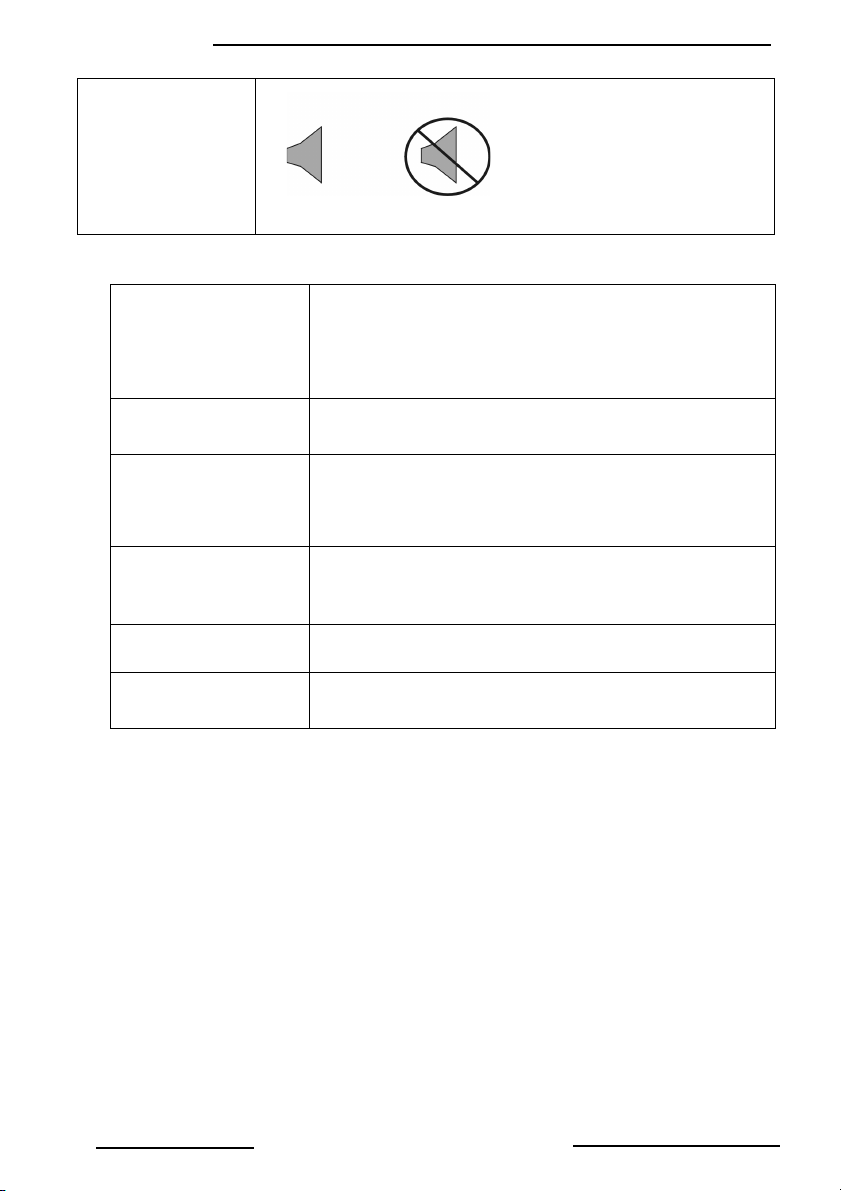

Корпорация BENQ
Выкл.
Mute (Без звука)
4. Меню Control (Управление)
Служит для установки одного из 7 языков экранного
меню.
Language (Язык)
OSD (Экранное
меню)
OSD Time (Время
отображения OSD)
Auto Off
(Автоматич.
выключение)
Reset (Сброс)
Lamp hour (Время
работы лампы)
Кнопки со стрелками влево/вправо позволяют выбрать
язык: английский, французский, немецкий, итальянский,
испанский, упрощенный и традиционный китайский.
Служит для выбора положения экранного меню.
Позволяет задать промежуток времени, в течение
которого экранное меню остается активным после
последнего нажатия кнопки. Предусмотрен диапазон
значений от 5 до 60 секунд с шагом 5 секунд.
Задает промежуток времени, по истечении которого
система выключается, если входной сигнал не
обнаружен.
Восстанавливает заданные изготовителем значения всех
параметров.
Служит для отображения времени работы лампы.
Вкл.
18
ЭКСПЛУАТАЦИџ
Page 23
Корпорация BENQ
5. Меню PIP (Кадр в кадре)
Перечисленные функции доступны только в режиме входного сигнала с ПК
при условии, что источником PIP является видеосигнал или S-video.
PIP Source
(Источник PIP)
PIP Size (Размер
PIP-изображения)
PIP Position
(Положение PIP)
H. Position
(Положение по
горизонтали)
V. Posi t i o n
(Положение по
вертикали)
More Options
(Дополнительные
функции)
Brightness
(Яркость)
Contrast
(Контрастность)
Color (Цвет)
Tint (Оттенок)
Sharpness
(Резкость)
System (Система)
Служит для выбора источника PIP-изображения.
Кнопки 3 / 4 обеспечивают выбор одного из 4
вариантов: Off (Выкл.), Small (Малый), Medium
(Средний), Large (Большой).
Служит для выбора положения PIP.
Служит для настройки положения PIP по горизонтали.
Служит для настройки положения PIP по вертикали.
Кнопки 3 / 4 позволяют выбрать дополнительные
функции настройки PIP-изображения, включая Brightness,
Contrast, Color, Tint, Sharpness и System.
Служит для настройки яркости PIP.
Служит для регулировки степени различия между
темными и светлыми частями PIP.
Служит для повышения и понижения цветности (R, G, B)
изображения.
Служит для настройки, позволяющей придать
изображению более красный или синий оттенок.
Служит для настройки резкости изображения.
Служит для выбора системы PIP: Auto, NTSC, PAL,
SECAM.
ЭКСПЛУАТАЦИџ
19
Page 24
Корпорация BENQ

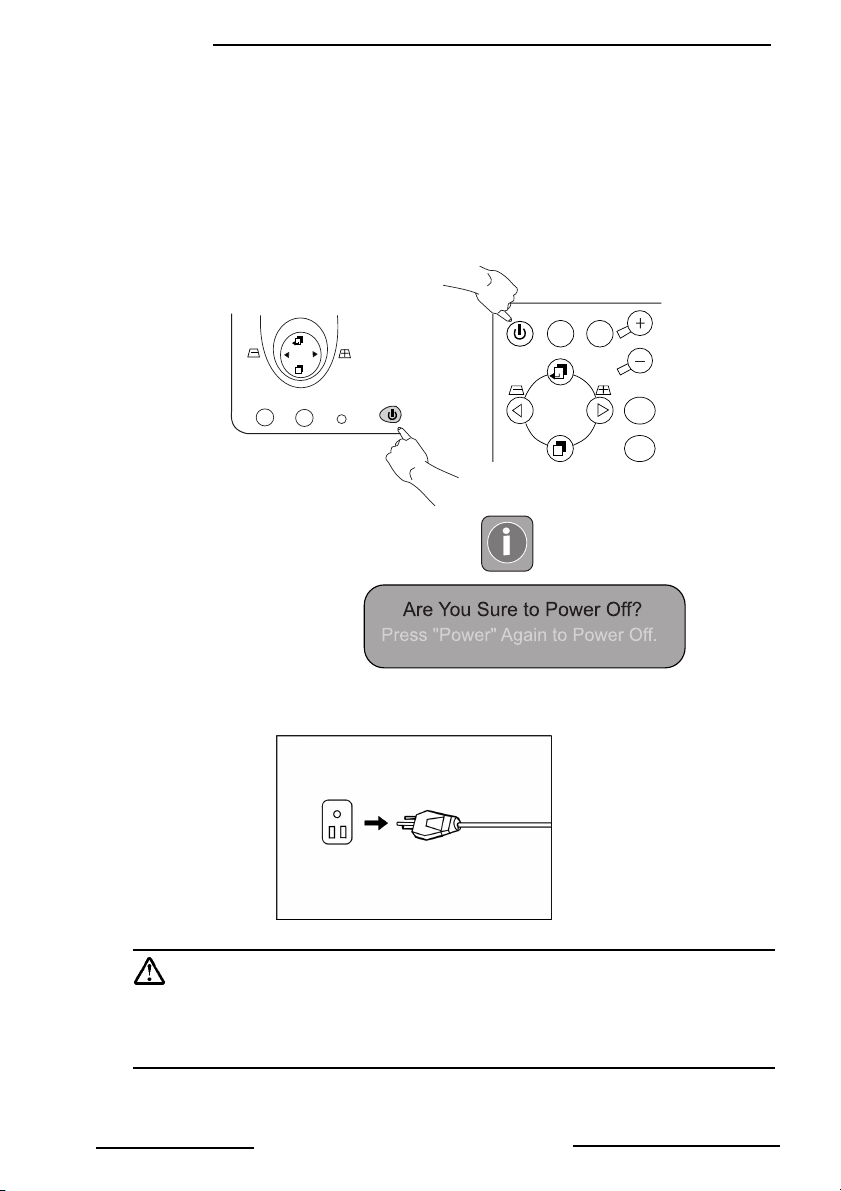

Завершение работы
1. Нажмите кнопку POWER, при этом на экране появится
предупреждающее сообщение. Для выключения проектора нажмите
кнопку POWER еще раз.
2. Вентилятор будет продолжать работать в течение еще примерно
60 секунд.
Проектор
Пульт дистанционного управления
Power
Power
20
3. Отсоедините кабель питания от сетевой розетки.
Внимание
Не отсоединяйте кабель питания до тех пор, пока не прекратится
индикация кнопки POWER и не закончится 60-секундный процесс
охлаждения.
ЭКСПЛУАТАЦИџ
Page 25
Те х н и че с к о е обслуживание
Сведения о лампе
Эксплуатация и замена лампы
Если индикатор лампы загорелся красным цветом или появилось
сообщение о рекомендуемом времени замены лампы, необходимо
заменить лампу или обратиться за помощью к поставщику. Использование
старой лампы может вызвать нарушение нормальной работы проектора,
кроме того, старая лампа может взорваться.
Светодиодные индикаторы состояния
Корпорация BENQ
Lamp Life Indicators
(Индикаторы времени
работы лампы)
CHANGE THE LAMP, AND
RESET THE LAMP TIMER
(Замените лампу и
переустановите счетчик
времени работы лампы)
CHANGE THE LAMP
(Замените лампу). THE
POWER WILL TURN OFF
AFTER 20 HOURS (Питание
будет отключено через 20
часов)
CHANGE THE LAMP!
(Замените лампу!)
Lamp is not properly
attached (Лампа
установлена неверно)
Temperature is too high
(Температура слишком
высокая)
Постоянный красный цвет этого индикатора означает,
что время работы лампы превысило 2000 часов.
Необходимо немедленно заменить проекционную
лампу новой.
Время работы лампы составляет 1900 часов. Для
оптимальной работы проектора необходимо установить
новую лампу.
Время работы лампы составляет 1980 часов, питание
проектора будет отключено через 20 часов работы
лампы.
Время работы лампы составляет более 2000 часов.
После включения проектора предупреждающее
сообщение будет отображаться на экране в течение
30 секунд каждые 5 минут, питание будет отключено
автоматически через 10 минут.
Быстрое мигание светодиодного индикатора.
Если температура внутри проектора превышает
уровень, допустимый для безопасной работы,
светодиодный индикатор медленно мигает в течение
одной минуты, после чего лампа автоматически
выключается.
Если лампа проектора находится в нормальном
рабочем состоянии, а температура соответствует
условиям эксплуатации, то светодиодный индикатор не
горит.
Техниче ск ое обслуживание
21
Page 26
Корпорация BENQ
Индикатор LAMP (Лампа) загорается при перегреве лампы. Выключите
питание и дайте проектору остыть в течение 45 минут. Если индикатор
LAMP загорается красным цветом при последующем включении
питания, обратитесь за помощью к поставщику.
Замена лампы
Во избежание поражения электрическим током перед заменой лампы
обязательно выключите проектор и отсоедините кабель питания.
Внимание
Внимание
22
1. Нажмите кнопку POWER для выключения проектора. Отсоедините
кабель питания от сетевой розетки и от проектора.
2. Выкрутите винт и снимите крышку лампы. Если лампа сильно
нагрелась, во избежание ожогов подождите 45 минут, пока лампа
остынет.
3. Выкрутите 3 винта. (Настоятельно рекомендуется использовать для
этого отвертку с магнитной головкой.) Потяните за ручку и извлеките
патрон лампы. Если винты выкручены не полностью, можно поранить
пальцы. После удаления лампы не дотрагивайтесь до внутренних
деталей проектора. Прикосновение к оптическим деталям может
привести к появлению цветных пятен.
Техниче ск ое обслуживание
Page 27
Корпорация BENQ
4. Замените лампу. Установите ее в проектор и плотно затяните винты.
Незатянутые винты являются причиной ненадежного соединения, что
может привести к нарушению нормальной работы проектора.
5. Установите на место крышку лампы и затяните винт. Запрещается
включать питание при снятой крышке лампы. Каждый раз при
замене лампы необходимо выполнить сброс счетчика общего времени
работы лампы. Не следует выполнять сброс показаний счетчика, если
лампа не была заменена, - это может привести к неисправности.
Внимание
Во избежание сильных ожогов перед заменой лампы дайте проектору
остыть в течение не менее 45 минут.
Во избежание порезов, а также во избежание повреждения внутренних
деталей проектора соблюдайте предельную осторожность, удаляя
острые осколки стекла разбившейся лампы.
Во избежание травм и в целях предотвращения ухудшения качества
изображения не прикасайтесь к пустому отсеку лампы (когда лампа
извлечена), чтобы не задеть объектив.
Лампа содержит ртуть. Ознакомьтесь с правилами утилизации
опасных отходов, установленными местными органами власти,
и соблюдайте их при утилизации использованных ламп.
Переустановка времени работы лампы
После замены отработавшей 2000 часов лампы необходимо выполнить
следующие действия в течение 10 минут с момента включения питания
проектора.
OSD (Экранное меню) ДЕЙСТВИЯ
Нажмите кнопку Exit на проекторе и
удерживайте ее нажатой в течение 3
секунд для отображения общего времени
работы лампы.
• При появлении сообщения о
продолжительности работы лампы
нажмите кнопку MENU на проекторе.
Отображается сообщение настройки.
• С помощью кнопок W и X
переустановите счетчик времени
работы лампы или нажмите кнопку
EXIT для выхода.
Техниче ск ое обслуживание
23
Page 28
Корпорация BENQ
Информация об обслуживании
Принадлежности (в составе стандартного комплекта поставки)
Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Номер по каталогу
Кабель питания (Европа). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27.01218.191
Кабель питания (США). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27.01118.131
Кабель питания (Великобритания) . . . . . . . . . . . . . . . . . . . . . . 27.02718.201
Интерфейсный (сигнальный) кабель . . . . . . . . . . . . . . . . . . . . 50.J0508.502
Видеокабель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J1303.501
Кабель S-Video. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.72920.011
Переходной кабель PC - PC Audio . . . . . . . . . . . . . . . . . . . . . . 50.74405.501
Переходной кабель Audio - PC Audio . . . . . . . . . . . . . . . . . . . . 50.J0705.501
Матерчатая сумка на ремне . . . . . . . . . . . . . . . . . . . . . . . . . . . 98.J1302.001
Крышка объектива . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J1334.001
Пульт дистанционного управления. . . . . . . . . . . . . . . . . . . . . . 98.J2401.001
Переходник 3-2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22.91007.001
Дополнительные принадлежности (не входят в стандартный
комплект поставки)
Описание детали . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номер по каталогу
Адаптер Mac (переключаемый) . . . . . . . . . . . . . . . . . . . . . . . . 20.20118.A15
Ламповый блок 120 Вт . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60.J1322.001
Кабель HDTV. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50.J2401.001
Информация о заказе деталей и расходных материалов
Для получения сведений об изделиях, о технической поддержке и об
обслуживании, а также для заказа принадлежностей обращайтесь в
корпорацию BENQ по адресу http://www.BenQ.com.
24
Техниче ск ое обслуживание
Page 29
ПОИСК И УСТрАНЕНИЕ НЕПОЛАДОК
Общие неполадки и их устранение
НЕПОЛАДКИ СПОСОБЫ УСТРАНЕНИЯ
• Подключите кабель питания к сетевой розетке.
НЕТ ПИТАНИЯ
НЕТ
ИЗОБРАЖЕНИЯ
ТРАПЕЦЕИДАЛЬН
ОЕ ИСКАЖЕНИЕ
ИЗОБРАЖЕНИЯ
ПЛОХАЯ
ЦВЕТОПЕРЕДАЧА
РАЗМЫТО Е
ПУЛЬТ ДУ НЕ
РАБОТАЕТ
• Подключите кабель питания к разъему питания.
• Подождите две минуты после выключения
проектора, прежде чем включить проектор снова.
• Проверьте правильность выбора источника входного
сигнала.
• Убедитесь в надежности подсоединения всех
кабелей.
• Настройте яркость и контрастность.
• Снимите крышку объектива.
• Измените положение проектора для изменения угла
проецирования на экран.
• Воспользуйтесь кнопкой корректировки Keystone на
панели управления или на пульте ДУ.
• Выберите правильную видеосистему.
• Настройте яркость, контрастность или
насыщенность.
• Нажмите кнопку Auto на панели управления
проектора или на пульте ДУ для получения
оптимального качества изображения.
• Настройте фокусировку.
• Измените положение проектора для изменения угла
проецирования на экран.
• Проверьте, что расстояние между проектором
и экраном не превышает диапазона настройки
объектива.
• Замените элементы питания.
• Убедитесь в том, что между пультом ДУ и
проектором нет препятствий.
• Встаньте на расстоянии не более 4 метров от
проектора.
• Проверьте, не блокированы ли передний и задний
приемники.
Корпорация BENQ
ПОИСК И УСТрАНЕНИЕ НЕПОЛАДОК
25
Page 30
Корпорация BENQ
Сообщения о состоянии
Экранные сообщения Описание
SEARCHING (Поиск)
INPUT SIGNAL
DETECTED, ACTIVATING
AUTO IMAGE
(Обнаружен входной
сигнал, выполняется
активизация
автонастройки
изображения)
SYNC IS OUT OF RANGE
(Синхронизация
невозможна)
CHANGE THE LAMP,
AND RESET THE LAMP
TIMER (Замените лампу
и переустановите
счетчик времени
работы лампы)
CHANGE THE LAMP, THE
POWER WILL TURN OFF
AFTER 20 HOURS
(Замените лампу,
питание будет
отключено через
20 часов)
CHANGE THE LAMP!
(Замените лампу!)
Проектор выполняет поиск входного сигнала.
Проектор идентифицировал входной сигнал и
выполняет функцию автоматической настройки
изображения.
Частота входного сигнала превышает допустимую
частоту проектора.
Время работы лампы составляет 1900 часов.
Рекомендуется заменить лампу.
Время работы лампы составляет 1980 часов,
питание проектора будет отключено через 20 часов
работы лампы. Замените лампу при первой
возможности.
Время работы лампы составляет 2000 часов,
питание проектора будет отключено автоматически
через 10 минут. Немедленно замените лампу.
26
ПОИСК И УСТрАНЕНИЕ НЕПОЛАДОК
Page 31
Те х н и че с к и е Ха PактеPистики
Характеристики проектора
Технические характеристики
Примечание. Приведенные характеристики могут быть изменены без
уведомления.
Общие
Название изделия Персональный проектор
Название модели SL703S (SVGA) 800X600 SVGA
Оптические
Система
отображения
Объектив F/Номер F/2.6
Лампа Лампа 120 Вт VIP
Электрические
Питание 100 - 240 В~; 2,3A; 50/60 Гц (автоматич.)
Энергопотребление 185 Вт (макс.)
Механические
Габариты 220 мм (Ш) x 52 мм (В) x 175 мм (Г)
Диапазон
рабочих температур
Вес 1,5 кг
Входные
разъемы
Вход компьютера
Вход RGB/
HDTV
Вход видеосигнала
S VIDEO 4-контактный разъем mini DIN
VIDEO Разъем RCA (гнездо)
Вход аудиосигнала
Аудио Министереоразъем
Выход
Динамик 1 Вт, 1 шт.
1-CHIP DMD
10°C ~ 40°C
15-контактный D-sub (гнездо)
Корпорация BENQ
Технические Хаpактеpистики
27
Page 32
Корпорация BENQ
Таблица синхронизации
Разрешение Гор. синхр. (кГц) Верт. синхр. (Гц) Примечания
640x350 31,5 70,1
640x400 37,9 85,1 VESA
720x400 31,5 70,0
720x400 37,9 85,1 VESA
640x480 31,5 60,0 VESA
640x480 37,9 72,8 VESA
640x480 35,0 66,7 Macintosh
640x480 43,3 85,0 VESA
800x600 35,2 56,3 VESA
800x600 37,9 60,3 VESA
800x600 46,9 75,0 VESA
800x600 48,1 72,2 VESA
800x600 53,7 85,1 VESA
832x624 49,7 74,5 Macintosh
1024x768 48,4 60,0 VESA
1024x768 56,5 70,1 VESA
1024x768 60,0 75,0 VESA
1024x768 68,7 85,0 VESA
1280x1024 64,0 60,0 VESA
28
Техническ ие Хаpактеpистики
Page 33
ГАБАPИТЫ
Корпорация BENQ
220 mm
175 mm
52 mm
ГАБАPИТЫ
29
