Benq SL460 User Manual [ro]

Seria SL/IL
Afişaj digital
Manual de utilizare

Exonerare de răspundere

BenQ Corporation nu face nicio declaraţie şi nu acordă niciun fel de garanţii,
explicite sau implicite, cu privire la conţinutul acestui document. BenQ
Corporation îşi rezervă dreptul de a revizui acest document şi de a face
modificări periodice ale conţinutului, fără obligaţia de a notifica vreo persoană
privind o astfel de revizie sau de modificări.

Drepturi de autor

Drepturi de autor 2014 BenQ Corporation. Toate drepturile rezervate. Nicio parte
a acestei publicaţii nu poate fi reprodusă, transmisă, transcrisă, stocată într-un
sistem de indexare sau tradusă în orice limbă sau limbaj de programare, în orice
formă şi prin orice mijloace, electronice, mecanice, magnetice, optice, chimice,
manuale sau altele fără permisiunea scrisă a BenQ Corporation.

Cuprins 3

Cuprins

Exonerare de răspundere ................................... 2

Drepturi de autor ................................................. 2

Avertismente şi precauţiuni privind siguranţa...... 5

Instrucţiuni importante privind siguranţa ............. 7

Note privind ecranul LCD al acestui afişaj ................... 7

Notificare privind siguranţa telecomenzii ..................... 8

Notificare privind siguranţa bateriilor ........................... 8

BenQ ecoFACTS ......................................................... 9

Conţinutul ambalajului....................................... 10

Accesoriu opţional ..................................................... 10

Instalarea afişajului ........................................... 11

Montarea afişajului..................................................... 11

Componente ale afişajului şi funcţiile acestora . 14

Panou faţă ................................................................. 14

Panou spate .............................................................. 14

Terminale de intrare/ieşire ......................................... 16

Telecomandă ............................................................. 18

Folosirea telecomenzii ............................................... 19

Conectarea ....................................................... 21

Conectarea semnalelor audio/video .......................... 21

Conectarea modulului tactil (numai la seria IL).......... 28

Conectarea alimentării............................................... 29

Folosirea ecranului tactil (numai la seria IL) ..... 30

Sisteme de operare acceptate................................... 34

Instrucţiuni importante pentru utilizarea ecranului

tactil ........................................................................... 35

Operaţiuni de bază............................................ 36

Pornirea şi oprirea afişajului ...................................... 36

Blocarea/deblocarea comenzilor ............................... 36

Comutarea semnalelor de intrare .............................. 36

Cuprins4

Reglarea volumului sunetului ..................................... 36

Conectarea la reţea .......................................... 37

Conectarea la o reţea LAN......................................... 37

Controlul afişajului...................................................... 37

Meniul OSD (Meniu afişat pe ecran)................. 39

Prezentare generală a meniului OSD ........................ 39

Operaţiunile meniului OSD......................................... 40

Meniul Picture (Imagine) ............................................ 41

Meniul Sound (Sunet) ................................................ 42

Meniul Screen (Ecran) ............................................... 44

Meniul Setting (Setare)............................................... 48

Utilizarea sistemului OSD multimedia............... 51

Butoane multimedia de pe telecomandă.................... 51

Vizualizarea fișierelor ................................................. 52

Sistemul de meniuri.................................................... 65

Informaţii privind produsul................................. 69

Specificaţii.................................................................. 69

Dimensiuni ................................................................. 75

Rezoluţie acceptată a semnalului de intrare .............. 80

Combinaţie acceptată de semnale de intrare PAP..... 82

Remedierea problemelor .................................. 83

Avertismente şi precauţiuni privind siguranţa5

Avertismente şi precauţiuni privind siguranţa

ACEST ECHIPAMENT TREBUIE
SĂ AIBĂ ÎMPĂMÂNTARE

Pentru a asigura o funcţionare
sigură, fişa cu trei borne trebuie
introdusă numai într-o priză
standard de curent electric, cu trei

Simbolul fulgerului cu vârf de
săgeată, încadrat de un triunghi
echilateral este destinat alertării
utilizatorului despre existenţa unei
„tensiuni periculoase“ neizolate în
cadrul incintei produsului, care poate
fi suficient de mare pentru a
reprezenta un pericol de şoc electric.

Semnul exclamării încadrat de un
triunghi echilateral este destinat
alertării utilizatorului cu privire la
existenţa unor instrucţiuni importante
privind utilizarea şi întreţinerea
(reparaţiile) în cadrul documenta
care însoţeşte aparatul.

ţiei

orificii, care are o împământare
eficientă prin cablajul normal
rezidenţ
utilizate la acest echipament
trebuie să aibă trei conductoare şi
să fie corect cablate pentru a oferi
împământare. Cablurile
prelungitoare cablate incorect sunt
o sursă majoră de accidente fatale.

Faptul că echipamentul
funcţionează satisfăcător nu
implică faptul că priza de curent
electric este împământată sau că
instalaţia este complet sigură.
Pentru siguranţa dvs., dacă aveţi
îndoieli cu privire la împământarea
eficientă a prizei, consultaţi un
electrician calificat.

ial. Cablurile prelungitoare

• Ștecherul cablului de alimentare cu energie electrică trebuie să fie ușor
accesibil. Priza c.a. (priza de alimentare cu energie electrică) trebuie să se afle
în apropierea echipamentului şi să fie uşor accesibilă. Pentru a deconecta
complet acest echipament de la priza c.a., deconectaţi ștecherul cablului de
alimentare de la priza c.a.

• Nu amplasaţi ecranul pe o suprafaţă neregulată, înclinată sau instabilă (cum ar fi
un cărucior) de pe care poate să cadă şi să se deterioreze sau să provoace
daune.

• Nu amplasaţi afişajul lângă apă, cum ar fi un spa sau o piscină, sau într-o poziţie
care permite stropirea sau împroşcarea cu apă a afişajului, cum ar fi în faţa unei
ferestre deschise prin care poate să pătrundă apa de ploaie.

• Nu instalaţi afişajul într-un spaţiu înghesuit, fără ventilare şi circulaţie
corespunzătoare a aerului, cum ar fi într-o incint
corespunzător în jurul afişajului pentru a disipa căldura provenită din interior. Nu
blocaţi deschiderile şi orificiile de pe afişaj. Supraîncălzirea poate fi periculoasă
și poate provoca un şoc electric.

• Instalarea acestui afişaj trebuie să se facă numai de către un tehnician calificat.
Instalarea necorespunzătoare a acestui afişaj poate provoca vătămări corporale
şi poate deteriora afişajul. Verificaţi cu regularitate instalarea şi întreţineţi
periodic afişajul pentru a-i asigura funcţionarea în parametri optimi.

ă închisă. Lăsaţi spaţiu

Avertismente şi precauţiuni privind siguranţa6

• Utilizaţi numai accesorii aprobate sau recomandate de către producător pentru
montarea afişajului. Utilizarea accesoriilor greşite sau necorespunzătoare poate
cauza căderea afişajului, soldată cu vătămări corporale grave. Asiguraţi-vă că
suprafaţa şi punctele de fixare sunt suficient de rezistente pentru a susţine
greutatea afişajului.

• Pentru a reduce pericolul de electrocutare, nu demontați capacele. În interiorul
aparatului nu există componente care pot fi depanate de utilizator. Pentru
reparații, apelaţi la personal calificat de service.

• Pentru a preveni vătămările corporale, înainte de utilizare este necesară
montarea afișajului sau instalarea suporturilor de masă.

Instrucţiuni importante privind siguranţa7

Instrucţiuni importante privind siguranţa

1. Citiţi aceste instrucţiuni.

2. Păstraţi aceste instrucţiuni.

3. Respectaţi toate avertismentele.

4. Urmați toate instrucţiunile.

5. Nu utilizaţi aparatul lângă apă.

6. Curăţaţi numai cu o cârpă uscată.

7. Nu blocaţi niciun orificiu de ventilare. Instalaţi în conformitate cu instrucţiunile
producătorului.

8. Nu instalaţi lângă surse de căldură cum sunt radiatoarele, registrele de
încălzire, sobele sau alte aparate (inclusiv amplificatoare) care produc
căldură.

9. Nu anulaţi rolul de siguranţă al ștecherului polarizat sau cu împământare. Un
ștecher polarizat are două lame, una fiind mai lată. Un ștecher cu
împământare are două lame şi o treia lamelă de împământare. Lama lată sau
a treia lamelă este prevăzută pentru siguran
se potrivește în priză, apelați la un electrician pentru a înlocui priza depășită
moral.

10. Protejaţi cablul de alimentare împotriva călcării sau strivirii, în special în zona
ștecherului, a prizelor şi în punctul în care iese din aparat.

11. Utilizaţi numai anexe/accesorii specificate de către producător.

12. Utilizaţi numai cu căruciorul, standul, trepiedul, suportul sau masa
specificată de către producător sau vândută cu aparatul. Dacă
utilizați un cărucior, aveţi grijă la mutarea ansamblului cărucior/
aparat, pentru a evita răsturnarea urmată de vătămare corporală.

13. Scoateți aparatul din priză în timpul furtunilor cu fulgere sau atunci
când nu este utilizat perioade lungi de timp.

14. Pentru orice reparaţii, apelaţi la personal calificat de service. Reparaţiile sunt
necesare când aparatul a fost deteriorat în orice mod, cum ar fi prin
deteriorarea ștecherului sau cablului de alimentare, prin vărsarea de lichide
sau căderea de obiecte în aparat, prin expunerea aparatului la ploaie sau
umezeală

, în caz de funcționare anormală sau de cădere.

ţa dvs. Dacă ștecherul furnizat nu

Note privind ecranul LCD al acestui afişaj

• Ecranul LCD (afişaj cu cristale lichide) al acestui afișaj are un strat protector de

sticlă foarte subţire care se poate marca, zgâria şi crăpa dacă este lovit sau
apăsat. De asemenea, substratul de cristale lichide se poate deteriora la
aplicarea unei forţe excesive sau la temperaturi extreme. Manipulaţi-l cu grijă.

• Timpul de răspuns şi luminozitatea ecranului LCD pot varia în funcţie de

temperatura ambiantă.

• Evitaţi aşezarea afişajului în lumina directă a soarelui sau în locaţii în care

soarele luminează direct ecranul LCD, întrucât căldura poate deteriora ecranul şi
carcasa externă a afişajului, iar lumina puternică va îngreuna vizionarea.

Instrucţiuni importante privind siguranţa8

• Ecranul LCD este alcătuit din pixeli individuali pentru afişarea imaginilor şi este
produs conform specificaţiilor de proiectare. Deşi 99,9% dintre aceşti pixeli
funcţionează normal, 0,01% ar putea rămâne permanent aprinşi (în roşu,
albastru sau verde) sau stinşi. Aceasta este o limitare tehnică a tehnologiei LCD
şi nu reprezintă un defect.

• Ecranele LCD, la fel ca ecranele cu plasmă (PDP) şi cu tub CRT convenţional
(tub cu raze catodice), sunt predispuse la fenomenul de „ardere a ecranului“ sau
de „retenţie a imaginii“, care se manifestă sub formă de umbre sau linii fixe
vizibile pe ecran. Pentru a evita o astfel de deteriorare a ecranului, evitaţi
afişarea de imagini statice (cum ar fi meniuri OSD, siglele posturilor TV, text sau
pictograme fixe/inactive) mai mult de două ore. Modificaţi periodic raportul de
aspect. Afișați imaginea pe întregul ecran şi eliminaţi barele negre dacă este
posibil. Evitaţi afişarea imaginilor la un raport de aspect de 4:3 pentru o perioadă
lungă de timp; în caz contrar, este posibil să apară arsuri vizibile pe ecran sub
forma a două linii verticale.
Dacă este necesară afișarea unei imagini statice, se recomandă activarea
opțiunii Anti Image Retention (Anti retenţie imagine) din meniul Setting
(Setare) și Advanced (Complex).

• Notă: În anumite condiţii, pe interiorul geamului exterior se poate forma
condens; acesta este un fenomen natural, care nu va afecta funcţionarea
ecranului. De obicei, condensul dispare după circa 2 ore de funcţionare normală.

Notificare privind siguranţa telecomenzii

• Feriţi telecomanda de surse directe de căldură, de umiditate şi de incendiu.

• Nu scăpaţi telecomanda pe jos.

• Nu expuneţi telecomanda la apă sau la umezeală. În caz contrar, aceasta se
poate defecta.

• Verificaţi să nu existe obiecte între telecomandă şi senzorul pentru telecomandă
al produsului.

• Dacă nu veţi folosi telecomanda o perioadă lungă de timp, scoateţi bateriile.

Notificare privind siguranţa bateriilor

Utilizarea unor baterii incorecte poate provoca scurgeri de substanţe chimice sau
explozie. Reţineţi următoarele:

• Capetele pozitive şi negative ale bateriilor trebuie orientate corect, conform
indicaţiilor din compartimentul pentru baterii.

• Tipurile diferite de baterii au caracteristici diferite. Nu combinaţi tipuri diferite de
baterii.

• Nu combinaţi baterii vechi cu baterii noi. Combinarea bateriilor vechi cu cele noi
va reduce durata de funcţionare a bateriilor sau va provoca scurgeri de
substanţe chimice din bateriile vechi.

• Când bateriile nu funcţionează, înlocuiţi-le imediat.

• Substanţele chimice scurse din baterii pot irita pielea. În cazul scurgerii de
substanţe chimice din baterii, ştergeţi-le imediat cu o cârpă uscată şi înlocuiţi
bateriile cât mai rapid posibil.

• Datorită diverselor condiţii de depozitare, durata de funcţionare a bateriilor
furnizate cu produsul poate fi redusă. Înlocuiţi-le în termen de 3 luni sau cât mai
curând posibil după prima utilizare.

Instrucţiuni importante privind siguranţa9

• Este posibil să existe restricţii locale privind depozitarea la deşeuri sau
reciclarea bateriilor. Consultaţi reglementările locale sau luaţi legătura cu
societatea de salubritate locală.

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as
part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to
Life" corporate vision with the ultimate goal to achieve a low-carbon society.
Besides meeting international regulatory requirement and standards pertaining to
environmental management, BenQ has spared no efforts in pushing our initiatives
further to incorporate life cycle design in the aspects of material selection,
manufacturing, packaging, transportation, using and disposal of the products.
BenQ ecoFACTS label lists key eco-friendly design highlights of each product,
hoping to ensure that consumers make informed green choices at purchase.
Check out BenQ's CSR Website at http://csr.BenQ.com for more details on
BenQ's environmental commitments and achievements.

Conţinutul ambalajului10

Conţinutul ambalajului

Deschideţi ambalajul şi verificaţi conţinutul. Dacă unele articole lipsesc sau sunt
deteriorate, luaţi imediat legătura cu reprezentantul.

Afişaj LCD Cablu de alimentare

Baterii AAA

• Tipul de cablu de alimentare furnizat poate fi diferit de cel din imagine, depinzând de
ţara din care l-aţi cumpărat.

• Înainte de a arunca la deşeuri ambalajul, verificaţi dacă în acesta nu au rămas
accesorii.

• Depozitaţi ambalajele la deșeuri în mod corespunzător. Puteţi să reciclaţi cartonul. Luaţi
în considerare varianta depozitării ambalajului (dacă este posibil) pentru a-l folosi la
transportul ulterior al afişajului.

• Nu lăsaţi pungile de plastic la îndemâna copiilor mici sau bebelușilor.

Ghid de utilizare

rapidă

Cablu D-Sub

(15 pini)

Telecomandă

Cablu USB (numai la seria IL)

Accesoriu opţional

În plus faţă de articolele care sunt livrate în ambalajul standard, este disponibil
separat următorul accesoriu opţional:

Suport pentru masă

Instalarea afişajului 11

Instalarea afişajului

Montarea afişajului

Puteţi instala afişajul pe o suprafaţă verticală folosind un suport de perete
corespunzător sau pe o suprafaţă orizontală folosind suporturile de masă
opţionale. Acordaţi atenţie următoarelor note în timpul instalării:

• Acest afişaj trebuie montat de către minim două persoane adulte. Încercarea de
montare a acestui afişaj de către o singură persoană este periculoasă şi poate
provoca vătămări corporale.

• Apelați la tehnicieni calificaţi pentru instalare. Instalarea necorespunzătoare
poate duce la căderea sau funcţionarea defectuoasă a afişajului.

Instalarea afişajului pe un perete

1. Aşezaţi o cârpă curată, uscată şi fără scame pe o suprafaţă plană,

orizontală şi fără alte obiecte. Cârpa trebuie să fie mai mare decât afişajul.

2. Aşezaţi uşor afişajul pe cârpă, cu ecranul LCD îndreptat în jos.

3. Dacă sunt instalate, scoateţi suporturile de masă de pe afişaj.

4. Identificaţi orificiile pentru

şuruburile de montare pe
perete, aflate pe spatele
afişajului, conform imaginii.

42"/46"

400mm

*Tip şurub: M6

200mm

65"

400mm

*Tip şurub: M8

400mm

Instalarea afişajului12

5. Instalaţi pe afişaj suportul de
montare pe perete şi fixaţi
afişajul pe perete conform
instrucţiunilor suportului de
montare. Lungimea şurubului
trebuie să depăşească
grosimea suportului de
montare pe perete cu cel
puţin 10 mm. Asiguraţi-vă că
toate şuruburile sunt strânse
şi fixate corect. (Cuplu
recomandat: 470 –
635 N•cm). Elementele de
montaj trebuie să fie suficient
de rezistente pentru a suporta
greutatea afişajului.

Afişaj LCD

Grosimea
suportului de
montare pe
perete

10 mm
(0,39")

• Pentru a asigura o ventilare corectă, păstraţi o
distanţă de cel puţin 10 mm între capacul spate al
afișajului şi perete.

• Apelați la un tehnician profesionist pentru montarea
pe perete. Producătorul nu răspunde pentru
instalările care nu au fost efectuate de către un
tehnician profesionist.

• Mufa AC IN/OUT trebuie să fie deasupra
conectorilor când rotiţi afişajul.

10mm
(0.39")

Instalarea afişajului 13

Instalarea suportului de masăopțional

1. Aşezaţi o cârpă curată, uscată şi fără scame pe o suprafaţă plană, orizontală
şi fără alte obiecte. Cârpa trebuie să fie mai mare decât afişajul.

2. Aşezaţi uşor afişajul pe cârpă, cu ecranul LCD îndreptat în jos.

3. Amplasați suporturile de masă
pe afişaj, ca în imagine.

4. Utilizaţi şuruburile şi o
şurubelniţă corespunzătoare
pentru a fixa suporturile pe
afişaj.

42"/46"

65"

Tip şurub: M6 x 10 mm
Cuplu: 10

Tip şurub: M8 x 15 mm
Cuplu: 25

Afişajele din seria IL nu sunt recomandate pentru utilizarea îndelungată în poziţie orizontală
(flip table).

Componente ale afişajului şi funcţiile acestora14

Componente ale afişajului şi funcţiile acestora

Panou faţă

SL420/IL420

1

IL650

1

Panou spate

SL420/IL420

2

3

4

4

5

6

2 3 54 4 6

SL460

1

1

IL460

IL650

Componente ale afişajului şi funcţiile acestora 15

Nr. Nume Descriere

1

Senzor pentru telecomandă/
Senzor lumină ambiantă/
Indicator de alimentare

• Recepţionează semnale de la telecomandă.

• Detectează lumina ambiantă din jurul afişajului şi
reglează automat luminozitatea ecranului atunci
când este activată funcţia Senzorului de lumină
ambiantă.

• Indică starea de funcţionare a afişajului:

- Iluminează verde când afişajul este pornit.

- Iluminează roşu când afișajul este oprit.

- Iluminează roşu când afişajul se află în modul

Power Save (Economisire energie) > High
(Ridicată).

- Clipeşte roşu când afişajul se află în modul

Power Save (Economisire energie) > Low
(Redusă).

- Stins la întreruperea alimentării principale.

ENTER/VIDEO SOURCE • Selectează o sursă video.

2

• Confirmă selec

ţia sau accesează un submeniu din

meniul afişat pe ecran (OSD).

MENU Deschide sau închide meniul OSD.

3

, , /-,/+ • Navighează prin setările şi opţiunile din meniul

4

OSD.

• /-,/+: Taste rapide pentru reglarea volumului
sunetului.

Buton pornit/oprit Porneşte sau opreşte afişajul.

5

Indicator de alimentare Indică starea alimentării afişajului:

6

- Iluminează verde când afişajul este pornit.

- Iluminează roşu când afișajul este oprit.

- Iluminează roşu când afişajul se află în modul

Power Save (Economisire energie) > High
(Ridicată).

- Clipeşte roşu când afişajul se află în modul

Power Save (Economisire energie) > Low
(Redusă).

- Stins la întreruperea alimentării principale.

Componente ale afişajului şi funcţiile acestora16

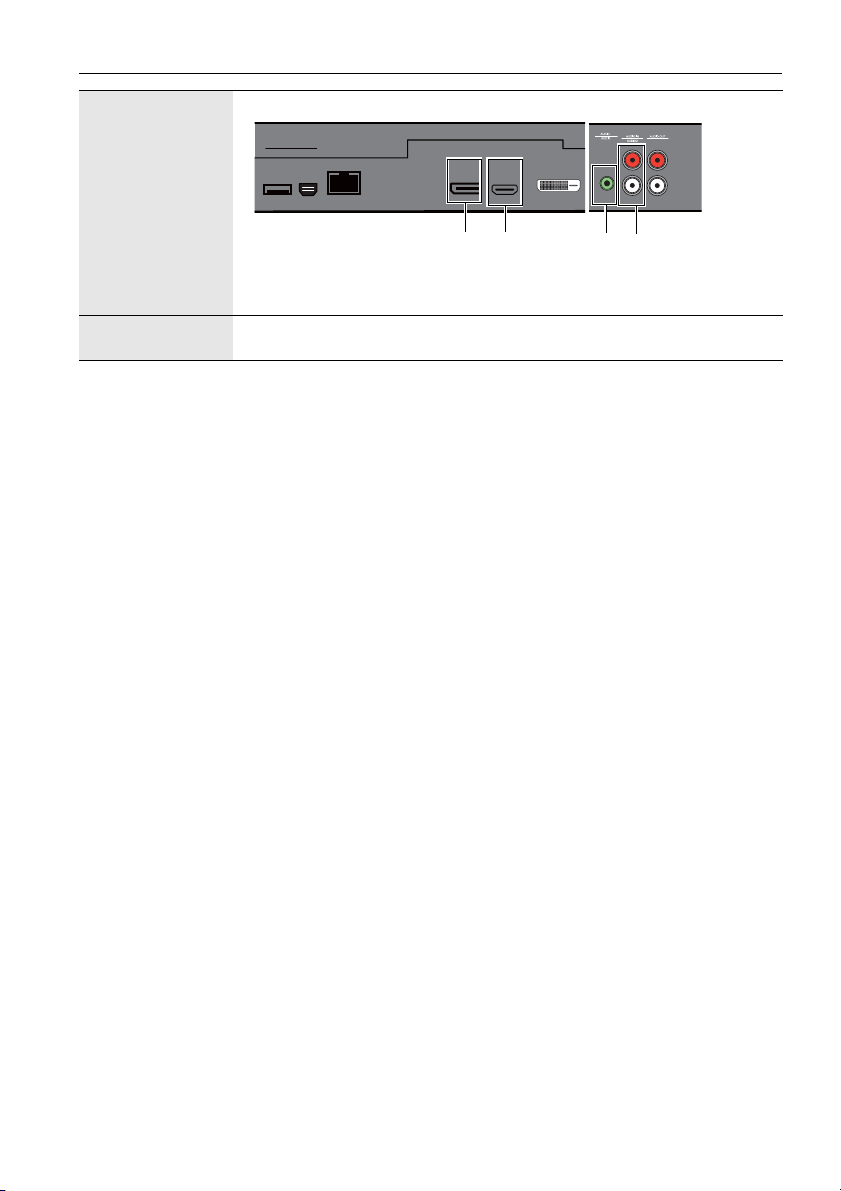

Terminale de intrare/ieşire

Seria SL

USB A

21

20

19

18

17

16

MULTI-MEDIA

USB B

RJ-45

DP

HDMI

DVI-IN

RS-232C-OUT

RS-232C-IN

1113

1415 1012

19

18

17

16

IL650

IL420/IL460

1113

1415 1012

Nr. Nume Descriere

AC OUT Transmite alimentarea c.a. de la mufa AC IN către un alt

1

afişaj.

AC IN Pentru conectarea la priză folosind cablul de alimentare

2

furnizat.

AC SWITCH ON/

3

Porneşte şi opreşte alimentarea principală.

OFF
USB

4

(numai la seria IL)

SPEAKERS (R/L)

5

Pentru conectarea cablului USB al afişajului la un
computer pentru a folosi modulul tactil.

Transmite semnale audio la difuzoare externe.
(Nu se aplică pentru
IL650)

AUDIO OUT (R/L) Transmite semnale audio la un dispozitiv extern.

6

12356789

123456789

Componente ale afişajului şi funcţiile acestora 17

AUDIO IN (AUDIO2) Recepţionează semnale audio de la un dispozitiv extern

7

(cum ar fi un aparat VCR sau un player DVD).

AUDIO IN (AUDIO1) Recepţionează semnale audio de la un dispozitiv extern

8

(cum ar fi un computer).

VGA IN Recepţionează semnale analogice RGB de la un dispozitiv

9

extern (cum ar fi un computer).

VGA OUT Transmite semnalul RGB analogic de la intrarea VGA IN

10

către un alt afişaj.

AV IN Recepţionează semnal video compozit de la un dispozitiv

11

extern (cum ar fi un player VCR sau DVD).

AV OU T Transmite semnal video compozit de la intrarea AV IN

12

către un alt afişaj.

VIDEO IN (S-VIDEO) Recepţionează semnal S-Video de la un dispozitiv extern

13

(cum ar fi un player VCR sau DVD).

VIDEO IN (YPbPr) Recepţionează semnal video compus (YPbPr) de la un

14

dispozitiv extern (cum ar fi un player DVD, un dispozitiv
HDTV sau un player disc laser).

RS232C IN/OUT Pentru comandă externă şi mod multi-afişaj.

15

• RS232C IN: recepţionează semnal de comandă de la un

computer sau de la un alt afişaj.

• RS232C OUT: transmite semnale de comandă de la
intrarea RS232C IN către un alt afişaj.

DVI-IN Recepţionează semnale DVI de la un dispozitiv extern

16

(cum ar fi un computer).

HDMI Recepţionează semnale HDMI de la un dispozitiv extern

17

(cum ar fi un player Blu-ray).

DISPLAY PORT Se conectează la un dispozitiv compatibil DisplayPort.

18

RJ-45 Se conectează la portul RJ-45 al routerului sau reţelei

19

Ethernet.

20

USB B

Se conectează la un computer pentru afișaj USB.
(Mini B)
(numai la seria SL)

21

USB A

(Tip A)

Se conectează la o unitate USB flash sau la un dongle

WiFi.
(numai la seria SL)

Componente ale afişajului şi funcţiile acestora18

Tele com an dă

5

ENTER

Confirmă selecţia sau salvează modificările.

1

2

3

4

5

1

ON/OFF

6

7

8
9

10

11

Porneşte sau opreşte afişajul.

2

INPUT

Selectează o sursă de intrare.

3

EXIT/FREEZE

• Revine la meniul anterior sau închide
meniul OSD când acesta este activ.

• Face stop cadru când meniul OSD
este inactiv. Apăsați din nou acest
buton sau apăsați MENU pentru a
reveni la afișajul normal.

6

INFO

Afişează sursa de intrare şi rezoluţia curentă.

7

Butoane numerice (1-9)/Butoane sursă de

intrare

• Funcţionează ca butoane numerice când
meniul OSD este activ.

• Funcţionează ca butoane sursă de intrare
când meniul OSD este inactiv.

• Funcțiile HDMI-2 și SDI nu sunt disponibile la acest
afişaj.

• Funcţia MULTI-MEDIA este disponibilă numai la seria
SL.

8

MENU

Deschide sau închide meniul OSD.

9

Buton numeric (0)/MUTE

• Funcţionează ca buton numeric când meniul
OSD este activ.

• Porneşte şi opreşte funcţia de dezactivare a
sunetului.

10

BLANK/

• Derulează setările și opțiunile din meniul
OSD când acesta este activ.

• Ascunde imaginea (ecranul devine gol) când
meniul OSD este inactiv. Apăsați din nou
acest buton sau apăsați MENU pentru a
reveni la afișajul normal.

11

Butoane MULTI-MEDIA

(numai la seria SL) Consultaţi "Utilizarea
sistemului OSD multimedia" la pagina 51
pentru detalii.

(Numai la seria IL) Funcţiile butoanelor nu sunt
disponibile la acest afişaj.

4

/ VOL- // VOL+

• Navighează prin setările şi opţiunile
din meniul OSD.

• Măreşte/reduce volumul sunetului.

Componente ale afişajului şi funcţiile acestora 19

Folosirea telecomenzii

Instalarea bateriilor telecom enzii

1. Deschideţi capacul compartimentului pentru
baterii al telecomenzii.

2. Introduceţi bateriile furnizate verificând ca
bornele pozitivă şi negativă să corespundă
marcajelor (+) şi (-) din compartimentul bateriilor.

Bateriile furnizate vă sunt oferite pentru comoditate, astfel
încât să puteţi utiliza imediat afişajul. Trebuie să le înlocuiţi
imediat ce este posibil.

3. Montaţi la loc capacul compartimentului bateriilor.

Componente ale afişajului şi funcţiile acestora20

Sfaturi pentru utilizare a telecomenzii

• Apăsaţi butoanele şi îndreptaţi partea superioară a telecomenzii direct către
fereastra senzorului pentru telecomandă.

• Nu udați telecomanda şi nu o amplasați în medii umede (cum ar fi băile).

• Dacă fereastra senzorului pentru telecomandă se află în lumina directă a
soarelui sau în lumină puternică, este posibil ca telecomanda să nu funcţioneze
corect. În acest caz, ajustați sursa de lumină, reglaţi unghiul afişajului sau folosiți
telecomanda mai aproape de fereastra senzorului de telecomandă.

SL460 SL420/IL420

IL460

IL650
Max. 10 m
(32,8 picioare)

Conectarea 21

Conectarea

Conectarea semnalelor audio/video

Acordaţi atenţie următoarelor note atunci când conectaţi cablurile:

• Opriţi toate dispozitivele.

• Familiarizaţi-vă cu porturile audio/video de pe afişaj şi de pe dispozitivele pe
care doriţi să le utilizaţi. Rețineți că o conectare necorespunzătoare poate afecta
calitatea imaginii.

• Nu scoateţi cablurile din porturi trăgând de cabluri. Apucaţi întotdeauna şi trageţi
de conectorii de la capătul cablurilor.

• Asiguraţi-vă că toate cablurile sunt complet introduse şi fixate corespunzător.

Conectarea intrării VGA

1. Conectați mufa VGA IN de pe afişaj la mufa de ieşire VGA de pe un computer

utilizând un cablu D-Sub (15 pini).

2. Conectaţi mufa audio de ieşire a computerului la mufa AUDIO IN (AUDIO1)

de pe afişaj utilizând un cablu audio corespunzător.

3. Pentru a vizualiza imagini de la această intrare, apăsaţi butonul VGA de pe

telecomandă. Pentru detalii despre selectarea sursei audio corespunzătoare,
consultați "Audio Source (Sursă audio)" la pagina 43.

IL420/IL460

IL650

MULTI-MEDIA

USB A

RJ-45

USB B

DP

HDMI

RS-232C-OUT

RS-232C-IN

DVI-IN

Cablu D-Sub (15 pini)

Computer

Cablul audio nu este furnizat şi trebuie cumpărat separat.

Seria SL

Cablu audio

Conectarea22

Conectarea intrărilor digitale

1. Conectaţi mufa DVI-IN de pe afişaj la mufa DVI-D de ieşire de pe computer

utilizând un cablu DVI-D. În cazul în care computerul are o mufă de ieşire
HDMI, conectaţi mufa de ieşire HDMI a computerului la mufa de intrare
DISPLAY PORT/HDMI de pe afişaj utilizând un cablu HDMI sau un cablu
adaptor DVI-D în HDMI.

2. Dacă este cazul, conectaţi mufa audio de ieşire a computerului la mufa

AUDIO IN (AUDIO1) de pe afişaj utilizând un cablu audio corespunzător.

3. Pentru a vizualiza imaginea video de la această intrare, apăsaţi butonul DVI
sau DP/HDMI-1 de pe telecomandă. Pentru detalii despre selectarea sursei
audio corespunzătoare, consultați "Audio Source (Sursă audio)" la pagina 43.

IL420/IL460

IL650

MULTI-MEDIA

USB A

RJ-45

USB B

DP

HDMI

RS-232C-OUT

RS-232C-IN

DVI-IN

Cablu DVI-D

Cablu

Cablu audio

DisplayPort

Cablu
HDMI

Computer

Cablurile nu sunt furnizate şi trebuie cumpărate separat.

Seria SL

Conectarea 23

Conectarea intrării YPbPr video-component

1. Conectaţi mufele VIDEO IN (YPbPr) de pe afişaj la mufele de ieşire

componente de pe dispozitivul A/V (cum ar fi un player VCR sau DVD)
utilizând un cablu video component.

2. Conectaţi mufele audio de ieşire ale player-ului DVD la mufele AUDIO IN
(AUDIO2) de pe afişaj utilizând un cablu audio corespunzător.

3. Pentru a vizualiza imaginea video de la această intrare, apăsaţi butonul
YPbPr de pe telecomandă. Pentru detalii despre selectarea sursei audio
corespunzătoare, consultați "Audio Source (Sursă audio)" la pagina 43.

IL420/IL460

IL650

MULTI-MEDIA

USB A

RJ-45

USB B

DP

HDMI

RS-232C-OUT

RS-232C-IN

DVI-IN

Cablu video-component

Player DVD/VCR

Cablurile nu sunt furnizate şi trebuie cumpărate separat.

Seria SL

Cablu audio

Conectarea24

Conectarea intrărilor S-Video şi AV

1. Conectaţi mufa VIDEO IN (S-VIDEO) sau AV IN de pe afişaj la mufa de ieşire

de pe dispozitivul A/V (cum ar fi un VCR) utilizând un cablu video
corespunzător.

2. Conectaţi mufa audio de ieşire de pe VCR la mufele AUDIO IN de pe afişaj

utilizând un cablu audio corespunzător.

3. Pentru a afişa imaginea video de la această intrare, apăsaţi butonul AV de pe
telecomandă pentru semnalul AV, sau apăsaţi repetat butonul INPUT pentru
semnalul S-Video. Pentru detalii despre selectarea sursei audio
corespunzătoare, consultați "Audio Source (Sursă audio)" la pagina 43.

IL420/IL460

IL650

MULTI-MEDIA

USB A

RJ-45

USB B

DP

HDMI

Cablu S-Video

RS-232C-OUT

RS-232C-IN

DVI-IN

Cablu
AV

Player DVD/VCR

Cablurile nu sunt furnizate şi trebuie cumpărate separat.

Seria SL

Cablu audio

Conectarea 25

Conectarea intrărilor multimedia (numai la seria SL)

Pentru a vă conecta la o rețea, efectuați una dintre etapele următoare:

• Luați un cablu RJ-45 și conectați un capăt la mufa RJ-45 de pe afișaj și celălalt

capăt la portul RJ-45 de pe Ethernet sau router.

• Conectați un dongle fără fir la mufa USB A.

Pentru conectare directă la computer:

Luați un cablu USB, cuplați conectorul mini B la mufa USB B de pe afișaj și
conectorul tip A la un computer.

Pentru a vizualiza imaginea video de intrare, apăsați MULTI-MEDIA pe
telecomandă sau selectați MULTI-MEDIA din bara de selectare a sursei pentru a
accesa sistemul OSD multimedia. Pentru detalii, consultaţi "Utilizarea sistemului
OSD multimedia" la pagina 51.

RS-232C-OUT

RS-232C-IN

DVI-IN

1

Unitate USB flash

2

Dongle USB fără fir

3

Cablu USB

4

Cablu RJ-45

1 2

MULTI-MEDIA

USB A

RJ-45

USB B

DP

HDMI

4

3

Cablurile nu sunt furnizate şi trebuie cumpărate separat.

Seria SL

Conectarea26

Conectarea difuzoarelor externe (nu se aplică pentru IL650)

Amplificatorul încorporat de pe afişaj vă permite să direcţionaţi semnalele audio
de ieşire prin difuzoarele externe. Conectaţi difuzoarele externe la mufele
SPEAKERS (R/L) de pe afişaj.

IL420/IL460 (nu se aplică pentru IL650)

MULTI-MEDIA

USB A

RJ-45

USB B

DP

HDMI

RS-232C-OUT

RS-232C-IN

DVI-IN

Difuzoarele externe

Puteţi utiliza telecomanda sau panoul de comandă de pe afişaj pentru a regla volumul.

Seria SL

Conectarea 27

Conectarea mai multor afişaje

Puteţi conecta mai multe afişaje serial (înlănţuite) la un computer, pentru
administrare. Numărul de afişaje pe care le puteţi conecta serial depinde de
rezoluţia semnalului de intrare utilizat.

Afişaj suplimentar

IL420/IL460

IL650

MULTI-MEDIA

USB A

MULTI-MEDIA

USB A

RJ-45

USB B

DP

HDMI

Cablu
RS-232C

RJ-45

USB B

DP

HDMI

RS-232C-OUT

RS-232C-IN

DVI-IN

Cablu
AV

RS-232C-OUT

RS-232C-IN

DVI-IN

Cablu D-Sub
(15 pini)

Primul afişaj

• Această aplicaţie de înlănţuire RS-232C necesită un computer echipat cu port
RS-232C.

• Folosiți cabluri seriale nul modem RS-232C pentru conectarea înlănțuită.

• Evitaţi folosirea HDCP pentru înlănţuire

Seria SL

Seria SL

IL650

IL420/IL460

Conectarea28

Conectarea modulului tactil (numai la seria IL)

Conectați mufa USB (tip B) de pe afișaj la portul USB al unui computer folosind
cablul USB furnizat. Modulul tactil al afișajului oferă utilizare facilă Plug-and-Play.
Nu este nevoie să instalaţi drivere suplimentare pe computer.

IL420/IL460

IL650

• Evitați acoperirea ramei ecranului tactil (unde se află senzorii) la inițializarea modulului
tactil.

• Se recomandă insistent conectarea directă a afișajului la PC sau laptop. Evitați
conectarea afișajului la un dispozitiv intermediar, deoarece poate afecta funcționarea
sistemului tactil.

• Dacă imaginea este dedublată, încercați să deconectați și să reconectați toate cablurile
USB. Dacă problemele cu imaginea persistă, folosiți alt cablu USB tip B la A.

Conectarea 29

Conectarea alimentării

1. Conectaţi un capăt al cablului de alimentare la mufa AC IN de pe afişaj şi

celălalt capăt într-o priză corespunzătoare (dacă priza are comutator, activaţi
comutatorul).

2. Apăsaţi comutatorul pornit/oprit pentru a activa alimentarea principală.

2

1

• Cablul de alimentare furnizat este adecvat numai pentru utilizarea la 110-240 volți c.a.

• Cablul de alimentare şi priza din ilustrație pot diferi de cele utilizate în regiunea dvs.

• Utilizaţi numai un cablu de alimentare corespunzător pentru ţara dvs. Nu utilizaţi
niciodată un cablu de alimentare cu semne de deteriorare sau de uzură şi nu modificaţi
tipul ștecherului cablului de alimentare.

• Aveţi în vedere sarcina totală atunci când utilizaţi cabluri prelungitoare sau plăci de
alimentare cu mai multe ieşiri.

• Acest afişaj nu conţine piese care pot fi reparate de utilizator. Nu deşurubaţi şi nu
demontați capacele. În interiorul afişajului există tensiuni electrice periculoase. Opriţi
alimentarea şi deconectaţi cablul de alimentare înainte de a muta afişajul.

Folosirea ecranului tactil (numai la seria IL)30

Folosirea ecranului tactil (numai la seria IL)

Puteţi utiliza ecranul optic tactil pentru a comanda sistemul de operare. Ecranul
tactil poate emula funcţiile de bază ale mouse-ului şi acceptă funcţiile de atingeri
multiple pentru Windows 7/8*. Tabelul următor prezintă o listă de gesturi pe care
le puteţi utiliza pe ecranul tactil.

• Asiguraţi-vă că aţi conectat cablul USB al afişajului la un computer.

• *Funcţiile pentru atingeri multiple sunt acceptate numai de către Windows 8,
Windows 7 – versiunile Home Premium, Professional, Enterprise şi Ultimate. Pentru
Windows XP, Windows Vista şi Windows 7 – versiunile Starter şi Home Basic,
atingerea multiplă nu este acceptată.

• Windows este marcă înregistrată a Microsoft Corporation în Statele Unite şi în alte ţări.

Funcţiile sistemului de

operare

Acţiuni prin gesturi

Pentru Windows XP, Windows Vista şi Windows 7
Clic Atingeţi ecranul o singură dată.

Dublu clic Atingeţi ecranul de două ori.

Clic dreapta 1. Apăsaţi pe ţintă.

2. Ţineţi apăsat şi aşteptaţi apariţia unui cerc albastru.

3. Ridicaţi degetul.

Glisare Glisaţi un deget la stânga sau la dreapta.

Folosirea ecranului tactil (numai la seria IL) 31

Funcţiile sistemului de

operare

Acţiuni prin gesturi

Pentru Windows Vista şi Windows 7
Selecţie Glisaţi un deget la stânga sau la dreapta.

Deplasare sus/deplasare

Trageţi rapid degetul (mişcare rapidă) în direcţia dorită.

jos/Înapoi/Înainte

Funcţiile de atingeri multiple
Pentru Windows 7 – versiunile Home Premium, Professional, Enterprise şi Ultimate
Clic dreapta 1. Apăsaţi pe ţintă.

2. Atingeţi ecranul cu un alt deget.

3. Ridicaţi cel de-al doilea deget.

Derulare Glisaţi unul sau două degete în sus sau în jos.

sau

or

Zoom Depărtați sau apropiați două degete.

Folosirea ecranului tactil (numai la seria IL)32

Funcţiile sistemului de

operare

Acceptat de anumite
aplicaţii

Acceptat de anumite
aplicaţii

• Deplasaţi două degete în direcţii opuse.

• Pivotați un deget în jurul celuilalt.

Atingeţi cu două degete simultan.
Ţinta trebuie să fie punctul de mijloc între

degete.

Pentru Windows XP, Windows Vista şi Windows 7
Revenirea din modul

Windows de repaus (S3)

Apăsaţi şi ţineţi
apăsat timp de
4 secunde.

Gest Descriere

Pentru Windows 8

Apăsați și țineți apăsat pentru a învăța
Această interacțiune tactilă are ca efect afișarea de

informații detaliate sau de conținut de învățare (de
exemplu, un sfat sau un meniu contextual) fără a obliga la
o acțiune. Conținutul afișat astfel nu împiedică utilizatorii să
translateze dacă încep să gliseze degetul.

Acţiuni prin gesturi

Apăsați pentru acțiunea principală
Apăsarea unui element invocă acțiunea sa principală, de

exemplu lansarea unei aplicații sau executarea unei
comenzi.

Folosirea ecranului tactil (numai la seria IL) 33

Gest Descriere

Culisaţi pentru translatare
Culisarea este folosită în principal pentru translatare, însă

poate fi folosită și pentru mutare, desenare sau scriere.
Culisarea poate fi de asemenea folosită pentru a viza
elemente mici și grupate prin glisarea degetului peste
obiecte similare, cum sunt butoanele radio.

Trageți cu degetul pentru a selecta, comanda și muta
Culisarea degetului pe o distanță scurtă, perpendiculară pe

direcția de translatare, selectează obiectele dintr-o listă
sau grilă (comenzi din ListView sau GridLayout). Când sunt
selectate obiecte, este afișată bara de aplicații cu comenzi
relevante.

Apropiați și depărtați degetele pentru zoom
Deși gesturile de apropiere și depărtare a degetelor sunt

folosite frecvent pentru redimensionare, acestea permit și
saltul la începutul, la sfârșitul sau la orice parte a
conținutului cu Zoom semantic. Comanda Zoom semantic
afișează o imagine micșorată a grupurilor de elemente,
permițând accesare rapidă a acestora.

Răsuciți pentru rotire
Rotirea unuia sau mai multor degete are ca efect rotirea

unui obiect.

Folosirea ecranului tactil (numai la seria IL)34

Sisteme de operare acceptate

Sistem

operare

Windows

Mac

Linux

Android

IL420/IL460 IL650

6 puncte tactile (plug & play)

• Windows XP: 1 punct

• Windows 7 (Starter, Home Basic):
1 punct

• Windows 8

2 puncte tactile (plug & play)

• Windows XP: 1 punct

• Windows 7 (Starter, Home Basic):
1 punct

• Windows 8

• Windows embedded standard 7
(necesită instalarea driverului PC
tabletă)

• Windows embedded standard 8
(necesită instalarea driverului PC
tabletă)

6 puncte tactile (necesită instalarea
driverului)

• 10.4 ~ 10.9
6 puncte tactile (necesită instalarea

driverului)

• Fedora 15

• Ubuntu 12.10

2 puncte tactile (necesită instalarea
driverului)

• 10.4 ~ 10.9

1 punct tactil (necesită instalarea
driverului)

• Linux versiune nucleu 3.9.2

• X-Window versiunea 1.13 şi
anterioare

6 puncte tactile (necesită integrarea
codului sursă)

Dacă folosiţi afişajul cu sisteme de operare Windows Embedded, asiguraţi-vă că
vânzătorul PC-ului a instalat pachetul de drivere pentru PC tabletă.

2 puncte tactile (necesită integrarea
codului sursă)

Folosirea ecranului tactil (numai la seria IL) 35

Instrucţiuni importante pentru utilizarea ecranului tactil

Curățați rama dacă ecranul tactil nu funcționează corect.

• Înainte de curățarea ecranului, asigurați-vă că afișajul este oprit și scos din
priză.

• Îndepărtați periodic praful sau murdăria de pe ecran și de pe filtrul din plastic
pentru raze infraroșii. Se recomandă să curățați cu puțin alcool filtrul de plastic
pentru raze infraroșii.

• Pentru a evita deteriorarea ecranului, nu îl ștergeți cu materiale abrazive.

• Folosiți un detergent neutru pentru curățarea ecranului tactil. Evitați folosirea
detergenților care conțin substanțe corozive, cum ar fi uleiul de banane sau
amoniacul.

• Umeziți cu detergent neutru o cârpă curată, moale și fără scame, apoi curățați
ecranul tactil.

• Nu pulverizați detergent direct pe suprafața ecranului sau pe carcasă. Pericol de
scurcircuit al ecranului tactil.

• Feriț

i ecranul tactil de lumina solară directă sau de proiectoare.

Operaţiuni de bază36

Operaţiuni de bază

Pornirea şi oprirea afişajului

Pentru a porni sau opri afişajul, apăsaţi butonul pornit/
oprit de pe panoul de comandă al afişajului sau de pe
telecomandă.

• Modul stare de veghe al afişajului consumă în continuare energie. Pentru a deconecta
complet sursa de alimentare, mutaţi întrerupătorul pornit/oprit în poziţia oprit sau
deconectaţi cablul de alimentare de la priză.

• Afişajul respectă funcţia de management al alimentării DPM, aprobată de VESA.
Funcţia de management al alimentării este o caracteristică de economisire a energiei,
care reduce în mod automat consumul de energie al afişajului atunci când nu sunt
utilizate tastatura şi mouse-ul o anumită perioadă.

Blocarea/deblocarea comenzilor

Puteţi bloca/debloca panoul de comandă pentru a preveni operaţiunile nedorite
sau accidentale.

• Butoane panou de comandă

Pentru a bloca/debloca butoanele panoului de comandă, apăsaţi simultan /- şi
/+ pe panoul de comandă timp de 5 secunde. După blocare, butoanele panoului

de comandă nu funcţionează decât dacă sunt deblocate.

• Funcţiile telecomenzii (IR)

Pentru a bloca/debloca funcţiile telecomenzii (IR), apăsaţi simultan și mențineți
apăsate butoanele MENU şi /- pe panoul de control timp de 5 secunde. După
blocare, afişajul nu mai răspunde la operaţiunile de pe telecomandă decât dacă
este deblocat.

Pentru a bloca/debloca atât butoanele panoului de comandă cât și butoanele
telecomenzii, apăsați  timp de 5 secunde, apoi apăsați
După blocare, butoanele panoului de comandă și butoanele telecomenzii nu
funcţionează decât dacă sunt deblocate.

ENTER pe telecomandă.

Comutarea semnalelor de intrare

Apăsaţi butonul INPUT sau butoanele de selectare a semnalului de pe
telecomandă sau butonul INPUT de pe panoul de comandă pentru a selecta un
semnal de intrare.

Reglarea volumului sunetului

Apăsaţi /- sau /+ pe panoul de comandă sau VOL+/VOL- pe telecomandă
pentru a regla volumul.

Conectarea la reţea 37

Conectarea la reţea

Conectarea la o reţea LAN

Pentru a configura afişajul în vederea conectării la o reţea locală:

1. Conectaţi un cablu RJ45 la porturile corespunzătoare de pe afişaj şi de pe
switch-ul sau routerul LAN.

2. Accesaţi meniul OSD Setting (Setare) > Control Setting (Setare control).
Selectaţi LAN.

3. Accesaţi următorul meniu OSD Setting (Setare) > Network Settings (Setări
reţea).
Dacă sunteţi într-un mediu DHCP, selectaţi DHCP > Execute (Executare) şi
apăsaţi ENTER. Vor fi afişate apoi setările IP Address (Adresă IP), Subnet

Mask (Mască subreţea), Default Gateway (Gateway implicit), Primary
DNS (DNS principal) și Secondary DNS (DNS secundar).
Dacă nu sunteţi într-un mediu DHCP, selectaţi Manual > Execute
(Executare)
informaţii despre setările IP Address (Adresă IP), Subnet Mask (Mască
subreţea), Default Gateway (Gateway implicit), Primary DNS (DNS
principal) și Secondary DNS (DNS secundar) şi introduceţi-le.

4. Pentru a salva setările şi a reveni la meniul anterior, evidenţiaţi Execute
(Executare) şi apăsaţi butonul ENTER de pe telecomandă.

Controlul afişajului

Dacă aveţi adresa IP corectă a afişajului şi acesta este pornit sau în modul de
veghe, puteţi să folosiţi orice computer din aceeaşi reţea locală pentru a controla
afişajul.

• Nu puteţi controla afişajul prin conectorul RS-232C când este utilizat controlul LAN.

• Este recomandabil să folosiţi browserul Internet Explorer versiunea 7.0 sau mai
recentă.

şi apăsaţi ENTER. Contactaţi administratorul ITS pentru

1. Introduceţi adresa IP a afişajului în bara de adresă a browserului şi apăsaţi
Enter.

2. Este afişată pagina cu setări.

• INFORMATION (INFORMAŢII): Afişează informaţii despre afişaj. Acestea au

doar rol informativ. Nu există elemente care pot fi setate.

• PICTURE & SOUND (IMAGINE ŞI SUNET): Oferă opţiuni despre setările de

imagine şi sunet.

• SCREEN (ECRAN): Oferă opţiuni legate de reglajele afişajului.

• SETTING (SETARE): Oferă opţiuni complexe legate de reglajele afişajului.

• MAIL REPORT (RAPORT E-MAIL): Oferă op

mail pentru primirea rapoartelor de stare sau de eroare transmise de dispozitiv.

• NETWORK (REŢEA): Oferă opţiuni pentru setarea manuală a adresei IP a

dispozitivului sau pentru obţinerea unei adrese IP de la un server DHCP.

Asigurați-vă că meniul Setting (Setare) > Control Setting (Setare control) este setat la

LAN, iar meniul Setting (Setare) > Power Save (Economisire energie) este setat la
Low (Redusă) sau Off (Oprit) dacă doriți să porniți afișajul dintr-o pagină web.

ţiuni de configurare a conturilor e-

Conectarea la reţea38

Adresă
IP

Meniuri
principale

Meniul OSD (Meniu afişat pe ecran) 39

Meniul OSD (Meniu afişat pe ecran)

Prezentare generală a meniului OSD

Nume meniu Opţiuni/funcţii

• Picture Mode (Mod Imagine)

• Backlight (Iluminare)

• Contrast

• Brightness (Luminozitate)


(Imagine)

Sound

(Sunet)

Screen
(Ecran)

Setting

(Setare)

• Chroma

• Phase (Fază)

• Sharpness (Claritate)

• Color Temp. (Temp. culoare)

• Noise Reduction (Reducere zgomot)

• Film Mode (Mod Film)

• Reset (Resetare)

• Sound Mode (Mod sunet)

• Treble (Înalte)

• Bass (Joase)

• Balance (Balans)

• Surround

• Speaker (Difuzor)

• Audio Source (Sursă audio)

• Reset (Resetare)

• PAP Setting (Setare PAP)

• Display Wall (Perete afişaje)

• Aspect

• Adjust Screen (Reglare ecran)

• Freeze (Stop cadru)

• Touch Feature (Funcţie tactilă)

• Language (Limbă)

• Schedule (Planificare)

• Power Save (Economisire energie)

• Control Setting (Setare control)

• Network Settings (Setări reţea)

• Set Monitor ID (Setare ID monitor)

• HDMI Control (Control HDMI)

• Advanced (Complex)

• Information (Informaţii)

• All Reset (Resetare totală)

Consultaţi

pagina

41

42

44

48

Unele opţiuni sunt disponibile numai la selectarea unei anumite surse de semnal de
intrare.

Meniul OSD (Meniu afişat pe ecran)40

Operaţiunile meniului OSD

Folosind butoanele panoului de comandă Folosind telecomanda

1. Apăsaţi MENU pentru a accesa
meniul OSD.

ENTER

VIDEO

SOURCE

1. Apăsaţi MENU pentru a accesa
meniul OSD.

2. În meniul OSD, apăsaţi  sau 
pentru a selecta un element.

ENTER

VIDEO

SOURCE

3. Apăsaţi ENTER/VIDEO SOURCE
pentru a confirma selecţiile.

ENTER

VIDEO

SOURCE

4. Apăsaţi  sau  pentru a selecta o
caracteristică şi apăsaţi  sau 
pentru a modifica setările. Apăsaţi
ENTER/VIDEO SOURCE pentru a
salva modificările.

ENTER

VIDEO

SOURCE

5. Apăsaţi MENU pentru a închide
meniul OSD.

2. Apăsați  sau  pentru a selecta
un element.

3. Apăsaţi ENTER pentru a confirma
selecţiile.

4. Apăsaţi  şi  pentru a selecta o
caracteristică şi apăsaţi  sau 
pentru a modifica setările. Apăsaţi
ENTER pentru a confirma modificările.

5. Apăsaţi MENU pentru a închide
meniul OSD.

ENTER

VIDEO

SOURCE

Meniul OSD (Meniu afişat pe ecran) 41

Meniul Picture (Imagine)


Picture Mode Standard
Backlight 100
Contrast 50
Brightness 50
Chroma 25
Phase 25
Sharpness 10
Color Temp. Cool
Noise Reduction Mid
Film Mode Auto
Reset

:Move

Nume Descriere

Picture Mode (Mod

Setează modul de afişare.

ENTER

:Enter

Imagine)
Backlight

Reglează intensitatea iluminării de fundal a ecranului.

(Iluminare)

Această caracteristică nu este disponibilă dacă funcţia Ambient Light
Sensor (Senzor de lumină ambientală) sau Adaptive Contrast
(Contrast adaptativ) este setată la On (Pornit).

Contrast Reglează contrastul imaginii.
Brightness

Reglează luminozitatea imaginii.

(Luminozitate)
Chroma Reglează intensitatea culorilor imaginii.
Phase (Fază) Reglează nuanţa culorilor imaginii.
Sharpness

Reglează claritatea imaginii.

(Claritate)
Color Temp.

Reglează temperatura culorii.

(Temp. culoare)
Noise Reduction

(Reducere zgomot)
Film Mode (Mod

Film)

Reduce zgomotul electric din imagine cauzat de diferitele playere
media.

Optimizează automat afişajul detectând conţinutul imaginii şi
aplicând un proces invers pull-down 3-2 sau 2-2. Imaginea va fi
mai clară şi mai naturală.

EXIT

:Exit

• Această funcţie nu este disponibilă când este activă funcţia Imagine şi

imagine (PAP).

• În funcţie de semnalul de intrare, este posibil ca această funcţie să nu fie
procesată corect.

Reset (Resetare) Resetează toate setările din meniul Picture (Imagine).

Meniul OSD (Meniu afişat pe ecran)42

Meniul Sound (Sunet)

Sound

Sound Mode Standard
Treble 0
Bass 0
Balance Center
Surround Off
Speaker Internal
Audio Source Audio1
Reset

:Move

Nume Descriere

Sound Mode
(Mod sunet)

Reglează sunetul difuzoarelor.

Dynamic (Dinamic): Accentuează sunetele înalte şi joase.
Standard: Setări plate.

Custom (Personalizat): Restabileşte setările particularizate.
Treble (Înalte) Reglează sunetele înalte.
Bass (Joase) Reglează sunetele joase.
Balance

Reglează balansul sunetului.

(Balans)
Surround Porneşte sau opreşte modul surround.
Speaker

(Difuzor)

Setează sursa audio.

Line-out (Ieşire linie): Selectează sursa ieşirii audio de la AUDIO

OUT (R/L) de pe panoul cu conectori spate.

External (Extern) (Nu se aplică pentru IL650): Setează sursa ieşirii

audio la SPEAKERS (R/L) de pe panoul cu conectori din spate.

Internal (Intern): Selectează sursa ieşirii audio de la difuzoarele

interne.

ENTER

:Enter

EXIT

:Exit

Meniul OSD (Meniu afişat pe ecran) 43

Audio Source
(Sursă audio)

Reset
(Resetare)

Setează sursa de intrare audio.

MULTI-MEDIA

USB A

USB B

RJ-45

DP

DVI-IN

HDMI

Audio1DisplayPort Audio2HDMI

Multi-Media (numai la seria SL): Sursa audio este placa

multi-media încorporată.

Resetează toate setările din meniul Sound (Sunet).

Meniul OSD (Meniu afişat pe ecran)44

Meniul Screen (Ecran)

Screen

PAP Setting
Display Wall
Aspect Full
Adjust Screen
Freeze Off
Touch Feature Off

:Move

Nume Descriere

PAP Setting
(Setare PAP)

(Imagine şi
imagine)

• PAP: Porneşte sau opreşte funcţiile PIP (Imagine în imagine) şi PBP

(Imagine lângă imagine).

• Active Picture (Imagine activă): În cazul funcţiei PIP, selectează

imaginea principală sau secundară. În cazul funcţiei PBP, selectează
imaginea din stânga sau din dreapta. Inversează imaginile
principale/secundare sau stânga/dreapta.

• Picture Size (Dimensiune imagine): Modifică dimensiunea imaginii

secundare.

Mod PIP Mod PBP

Raport aspect

4:3 16:9

Lăţime Înălţime Lăţime Înălţime

Mică 304 225 400 225

Mare 456 338 600 338

• În modul PIP, când raportul de aspect al
semnalului sursă al imaginii este 4:3 şi
setarea Aspect este Full 1 (Complet 1)
sau Real, raportul de aspect al imaginii
secundare va fi 4:3.

• În modul PBP, raportul de aspect al
imaginii secundare este fixat la 16:9,
indiferent de setarea Aspect.

ENTER

Unitate: pixel

EXIT

:Enter

:Exit

Dimensiune = 0 747 267
Dimensiune = 1 542 305
Dimensiune = 2 612 344
Dimensiune = 3 680 382
Dimensiune = 4 748 421
Dimensiune = 5 816 459
Dimensiune = 6 886 498
Dimensiune = 7 954 537
Dimensiune = 8 1022 575

Dimensiune = 9 1092 614
Dimensiune = 10 1160 652
Dimensiune = 11 1228 691
Dimensiune = 12 1296 729
Dimensiune = 13 1366 768
Dimensiune = 14 1434 807

Raport de aspect

= 16:9 (fix)

Lăţime Înălţime

Unitate: pixel

Meniul OSD (Meniu afişat pe ecran) 45

PAP Setting
(Setare PAP)

(continuare)

• Picture Position (Poziţie imagine): (Numai pentru PIP) Modifică

poziţia imaginii secundare.

Stânga sus Dreapta sus

Stânga jos Dreapta jos

• Funcţia PAP nu este disponibilă pentru toate combinaţiile de semnale sursă.
Pentru informaţii suplimentare despre combinaţiile acceptate, consultaţi
"Combinaţie acceptată de semnale de intrare PAP" la pagina 82.

• În modul PAP, este disponibil doar sunetul imaginii active.

Display Wall
(Perete
afişaje)

• H. Monitors (Monitoare H.)/V. Monitors (Monitoare V.): Setează
numărul de afişaje utilizate în direcţie orizontală/verticală.

• H. Position (Poziţie o.)/V. Position (Poziţie v.): Setează poziţia
orizontală/verticală a matricei peretelui de afişaje.

• Frame Comp. (Comp. cadru): Reglează imaginile lângă marginile
afişajului pentru o demonstraţie optimă pe peretele de afişaje.

• LED: Porneşte sau opreşte indicatorul de funcţionare de pe afişaj.

• Power On Delay (Decalaj pornire): Activaţi sau dezactivaţi ordinea
de pornire a matricei de afişaje. Dacă este activată, afişajul va porni
cu un decalaj de maxim 10 secunde.

Aspect Setează raportul aspectului imaginii.

• Wide Zoom (Zoom lat): Măreşte imaginea pentru a umple ecranul
cu distorsiuni minime.

• Zoom: Măreşte imaginea, menţinând raportul aspectului imaginii.

• Full (Complet): Măreşte imaginea pe orizontală pentru a umple
ecranul dacă imaginea sursă este 4:3 (definiţie standard). Dacă
imaginea sursă este 16:9 (înaltă definiţie), este menţinut raportul de
aspect 16:9.

• 4:3: Afişează întreaga imagine sursă în raport de aspect 4:3.

• Full 1 (Complet 1): Măreşte imaginea pentru a umple ecranul pe
verticală, menţinând raportul aspectului imaginii. Este posibil ca
imaginea să fie înconjurată de un chenar negru.

• Full 2 (Complet 2): Măreşte imaginea pentru astfel încât să ocupe
întregul ecran.

• Real: Afişează imaginea la rezoluţia originală.

Meniul OSD (Meniu afişat pe ecran)46

Aspect

(continuare)

Pentru intrări de semnal video
Sursă originală 4:3 Sursă originală 16:9

Wide Zoom
(Zoom lat)

Wide Zoom
(Zoom lat)

Zoom Zoom

Full (Complet) Full (Complet)

4:3 4:3

Adjust Screen
(Reglare
ecran)

Pentru intrări de semnal PC

Real Full 1 (Complet 1) Full 2 (Complet 2)

• Auto Adjustment (Reglare automată): Setează dacă imaginea
este otimizată pentru fiecare intrare VGA.

• Phase (Fază): Reglează faza imaginii de intrare VGA.

• Clock Frequency (Frecvenţă tact): Reglează frecvenţa tact a
imaginii de intrare VGA.

• H. Position (Poziţie o.): Reglează poziţia orizontală a imaginii de
intrare VGA.

• V. Position (Poziţie v.): Reglează poziţia verticală a imaginii de
intrare VGA.

Meniul OSD (Meniu afişat pe ecran) 47

Freeze (Stop
cadru)

Touch Feature
(Funcţie
tactilă)

Selectați On (Pornit) pentru a face stop cadru. Pentru a reveni la
afișarea normală, selectați Off (Oprit).

Puteți de asemenea să apăsați butonul FREEZE de pe telecomandă pentru a
face stop cadru sau a afișa imaginea normală.

La pornire, funcțiile Aspect, PIP, Overscan şi Display Wall (Perete
afişaje) vor fi dezactivate pentru a optimiza performanţele tactile.

Această caracteristică este disponibilă numai pentru intrările VGA, DVI şi
HDMI.

Meniul OSD (Meniu afişat pe ecran)48

Meniul Setting (Setare)

Setting

Language English
Schedule
Power Save High
Control Setting RS-232C
Network Settings
Set Monitor ID 1
HDMI Control Off
Advanced
Information
All Reset

:Move

Nume Descriere

Language

Setează limba pe care o preferaţi pentru meniul OSD.

(Limbă)
Schedule

(Planificare)

• Date and Time (Dată şi oră): Setează data şi ora curentă.

• Clock Display (Afişare ceas): Setează dacă va fi afişată ora

curentă.

• Input (Intrare): Setează sursa de intrare care va fi afişată automat

la următoarea pornire a afişajului.

• On/Off Timer (Cronometru pornit/oprit): Setează ora de pornire

sau oprire a afişajului.

• Setaţi ora curentă înainte de a seta On/Off Timer (Cronometru pornit/oprit).

• Dacă setările planificărilor se suprapun, setarea Every day (Zilnic) are prioritate

faţă de celelalte setări săptămânale.

ENTER

:Enter

EXIT

:Exit

Meniul OSD (Meniu afişat pe ecran) 49

Power Save
(Economisire
energie)

Control Setting
(Setare
control)

Network
Settings (Setări
reţea)

Set Monitor ID
(Setare ID
monitor)

HDMI Control
(Control HDMI)

Setează afişajul pentru a intra în modul de economisire a energiei
atunci când nu s-a detectat niciun semnal.

• Low (Redusă): Toate sursele pot intra în modul de economisire a

energiei şi pot readuce afişajul din modul repaus.

• High (Ridicată): Toate sursele pot intra în modul de economisire a

energiei, dar numai un semnal VGA poate readuce afişajul din
repaus sau trebuie să apăsaţi butonul pornit/oprit pentru a readuce
afişajul din modul repaus atunci când este conectată o altă sursă.

• Off (Oprit): Dacă nu este detectată nicio sursă, iluminarea de

fundal va rămâne aprinsă.

• Portul RS-232C poate scoate orice mod din starea de economisire a energiei.

• Când setarea Power Save (Economisire energie) este High (Ridicată), funcția
LAN nu este disponibilă dacă monitorul intră în modul Power Save
(Economisire energie) sau DC oprit.

• RS-232C/LAN: Setează un terminal pentru controlul afişajului.

• IR Passthrough (Passthrough IR): Selectaţi opţiunea când aveţi
mai multe afişaje conectate prin cabluri RS-232C.

- Primary (Principal): Desemnează afişajul ca unitate principală

pentru controlul prin telecomandă. Doar acest afişaj va fi
controlat cu telecomanda.

- Secondary (Secundar): Desemnează afişajul ca unitate

secundară. Afişajul nu poate fi controlat cu telecomanda şi va
primi semnalul de control de la afişajul principal prin
conexiunea RS-232.

Pentru a reveni la setarea implicită (RS-232C) a Control Setting (Setare
control), apăsați INFO timp de cinci secunde pe telecomandă.

Pentru detalii, consultaţi "Conectarea la reţea" la pagina 37.

Alocă un număr de identificare pentru afişajul curent atunci când sunt
conectate mai multe afişaje.

Se folosește în modul de control RS-232C.

Foloseşte protocolul standard HDMI CEC (Consumer Electronics
Control) pentru a partaja funcţiile dispozitivelor conectate şi ale
afişajului. Pentru a transfera comenzi ale sistemului, aveţi nevoie de
un cablu HDMI pentru a conecta afişajul la un dispozitiv echipat cu
HDMI CEC. Selectaţi On (Pornit) în acest meniu şi puteţi controla
funcţiile principale ale afişajului şi dispozitivului conectat folosind o
sigură telecomandă.

Meniul OSD (Meniu afişat pe ecran)50

Advanced
(Complex)

Information
(Informaţii)

All Reset
(Resetare
totală)

• Auto Search (Căutare automată): Dacă este On (Pornit), afișajul

va detecta automat sursele de intrare disponibile.

• Auto Adjustment (Reglare automată): Optimizează automat
afişarea imaginii pentru intrarea VGA.

• Overscan: Activează sau dezactivează funcţia overscan.

• RGB Signal (Semnal RGB): Setează tipul de semnal pentru un
echipament video sau PC conectat la mufa HDMI a afişajului.

• Anti Image Retention (Anti retenţie imagine): Afişează în mod
automat modele în mişcare rapidă pentru a preveni retenţia imaginii
pe ecran.

• OSD Rotation (Rotire OSD): Reglează rotirea OSD.

Vezi specificaţiile produsului pentru modelele recomandate pentru orientarea
portret. Dacă modelele destinate doar modului Vedere sunt folosite în modul
Portret, este posibil ca acestea să se defecteze prematur şi să nu beneficieze
de garanţie.

• OSD Info Box (Casetă informaţii OSD): Când este On (Pornit),
afişajul va indica sursa curentă de intrare şi rezoluţia când
modificaţi semnalul de intrare sau sincronizarea. Selectaţi Off
(Oprit) pentru a afişa caseta de informaţii numai când apăsaţi INFO
pe telecomandă.

• Adaptive Contrast (Contrast adaptativ): Activează sau
dezactivează funcţia Adaptive Contrast (Contrast adaptativ).
Această caracteristică îmbunătăţeşte contrastul imaginii pentru
scenele întunecate.

Această caracteristică nu este disponibilă dacă funcţia Ambient Light
Sensor (Senzor de lumină ambientală) este setată pe On (Pornit).

• Ambient Light Sensor (Senzor de lumină ambientală): Când
este On (Pornit), luminozitatea imaginii va fi reglată automat când
se schimbă condiţiile de iluminare ambientală.

Prezintă următoarele informaţii despre afişaj.

• Date (Dată)

• Model Name (Nume model)

• Serial Number (Număr de serie)

• Operating Time (Durată funcţionare)

• Software Version (Versiune software)

• LAN Version (Versiune LAN)

• IP Address (Adresă IP)

Readuce toate setările la valorile implicite din fabricaţie.

Utilizarea sistemului OSD multimedia 51

Utilizarea sistemului OSD multimedia

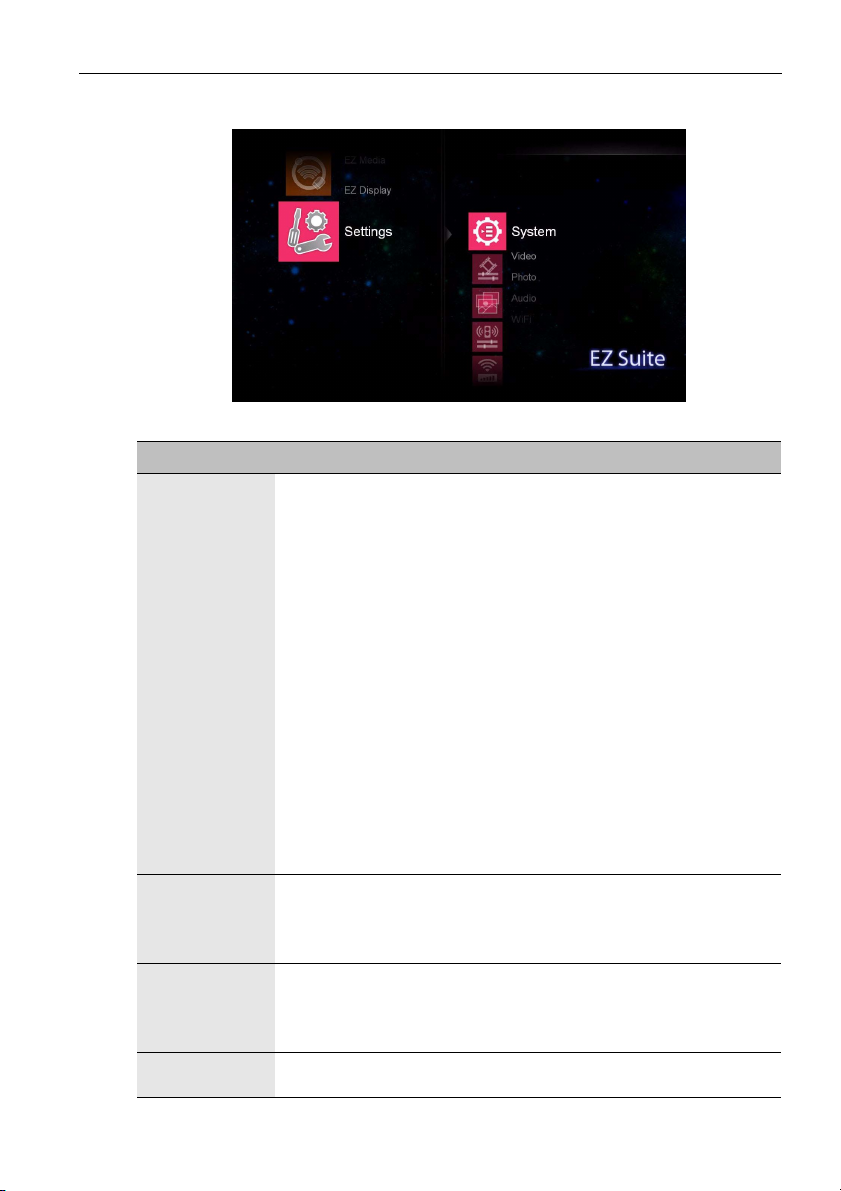

Sistemul OSD multimedia oferă o varietate de setări când afișajul este conectat la
dispozitive USB, la rețele fără fir sau când se folosește dispozitivul de stocare
încorporat etc.

Pentru a accesa sistemul OSD multimedia:

1. Asigurați-vă că afișajul este conectat corect la un dispozitiv multimedia.
Pentru detalii, consultaţi "Conectarea intrărilor multimedia (numai la seria SL)"
la pagina 25.

2. Apăsați MULTI-MEDIA pe telecomandă sau selectați MULTI-MEDIA din bara
de selectare a sursei pentru a accesa sistemul OSD multimedia. Este afişată
pagina principală.

3. Selectați meniul dorit.

Butoane multimedia de pe telecomandă

Pentru a folosi sistemul OSD multimedia, folosiți butoanele de pe telecomandă.

Nr. Nume Descriere

HOME Revine la pagina principală.

1

ESC Revine la pagina anterioară.

2

ENTER Activează elementul de meniu selectat.

3

Utilizarea sistemului OSD multimedia52

4

(PREV) (NEXT)

REV Derulează înapoi clipurile video/audio.

5

6

7

FWD Derulează înainte clipurile video/audio.

8

Săgeți direcționale pentru selectarea elementului dorit.

Redă/întrerupe clipurile video/audio.

Oprește clipurile video/audio.

Vizualizarea fișierelor

• Fișere de pe dispozitivul de stocare încorporat
Afișajul încorporează un dispozitiv de stocare de circa 3GO. Pentru a transfera

fișiere pe afișaj, aveți nevoie de un cablu USB; cuplați conectorul tip A la
computer și conectorul mini B la afișaj. După conectare, localizați discul amovibil
pe computer. Selectați și glisați fișierele țintă de pe computer pe discul amovibil.
Asigurați-vă că fișierele sunt transferate complet pe afișaj.

Accesați meniul EZ Media > Internal Memory (Memorie internă) pentru a
vizualiza fișierele.

• Fișiere de pe unitatea USB flash
Pentru a vizualiza fișiere de pe unitatea USB flash, este suficient să conectați
unitatea USB flash la mufa USB A a afișajului. Accesați meniul EZ Media > USB

pentru a vizualiza fișierele.

Puteți să vizualizați diverse tipuri de fișiere în meniul EZ Media > Internal
Memory (Memorie internă) sau în meniul EZ Media > USB.

• Photo (Foto): Afișează toate fișierele acceptate ca miniaturi. Selectați imaginea

pe care doriți să o afișați și folosiți funcțiile afișate pe ecran în funcție de
necesități.

Funcțiile tastelor telecomenzii în ecranul cu miniaturi

Nr. Nume Descriere

HOME Revine la pagina principală.

1

ESC Revine la pagina anterioară.

2

Utilizarea sistemului OSD multimedia 53

ENTER Deschide fotografia selectată.

3

4

(PREV) (NEXT)

REV Indisponibil

5

6

7

FWD Indisponibil

8

Săgeți direcționale pentru selectarea fotografiei dorite.

Indisponibil

Indisponibil

Funcțiile tastelor telecomenzii în modul de răsfoire

Nr. Pictogramă Descriere

1

Rotire
Apăsați / /ENTER pentru a roti imaginea în sens

orar (0 > 90 > 180 > 270).
Apăsați / pentru a roti imaginea în sens anti orar

(0 > 270 > 180 > 90 > 0).

2

Zoom
Apăsați ENTER pentru a mări/micșora imaginea.

Apăsați pentru a naviga în cadrul

(PREV) (NEXT)

imaginii.

3

4

5

Fotografia anterioară

Fotografia următoare

Mod expunere diapozitive

Apăsați ESC/ENTER/ pentru a reveni

(PREV) (NEXT)

la modul de răsfoire.

Utilizarea sistemului OSD multimedia54

6

Ștergere
Apăsați ENTER şi apoi / pentru a șterge

imaginea.

7

Duplicare
Apăsați ENTER şi apoi / pentru a copia

imaginea.

8

Informaţii
Afișează informații despre imaginea curentă.

9

Revine la pagina anterioară.

• Video: Afișează toate fișierele acceptate. Selectați videoclipul pe care doriți să îl

afișați și folosiți funcțiile afișate pe ecran în funcție de necesități.

Funcțiile tastelor telecomenzii în vizualizarea listă

Nr. Nume Descriere

HOME Revine la pagina principală.

1

ESC Revine la pagina anterioară.

2

ENTER Deschide videoclipul selectat.

3

Utilizarea sistemului OSD multimedia 55

4

(PREV) (NEXT)

element.

(alfabetic) sau după data creării.

selectat.

REV Indisponibil

5

6

7

FWD Indisponibil

8

Indisponibil

Indisponibil

/ : Deplasare în sus/jos pentru a selecta un

: Sortează elementele după numele fișierelor

: Afișează fișierele cu subtitrări pentru elementul

Interfața cu utilizatorul

Funcțiile tastelor telecomenzii: când este afișată interfața cu utilizatorul

Nr. Nume Descriere

HOME Revine la pagina principală.

1

ESC În timpul redării unui videoclip, ascunde interfaţa cu

2

utilizatorul.
Când nu se redă un videoclip, revine la pagina

anterioară.

ENTER Redă/întrerupe videoclipul.

3

4

(PREV) (NEXT)

/ : Indisponibil
: Redă videoclipul anterior.
: Redă videoclipul următor.

REV Derulează înapoi videoclipul. Viteză: x1, 2, 4, 8

5

6

Redă/întrerupe videoclipul.

Utilizarea sistemului OSD multimedia56

7

FWD Derulează înainte videoclipul. Viteză: x1, 2, 4, 8

8

Oprește videoclipul.

Funcțiile tastelor telecomenzii: când nu este afișată interfața cu utilizatorul

Nr. Nume Descriere

HOME Revine la pagina principală.

1

ESC Revine la pagina anterioară.

2

ENTER Afișează interfața cu utilizatorul.

3

4

(PREV) (NEXT)

/ : Indisponibil
: Redă videoclipul anterior.
: Redă videoclipul următor.

REV Afișează interfața cu utilizatorul.

5

6

7

FWD Afișează interfața cu utilizatorul.

8

Afișează interfața cu utilizatorul.

Afișează interfața cu utilizatorul.

Utilizarea sistemului OSD multimedia 57

• Audio: Afișează toate fișierele acceptate. Selectați fișierul audio pe care doriți

să îl redați și folosiți funcțiile afișate pe ecran în funcție de necesități.

Funcțiile tastelor telecomenzii în vizualizarea listă

Nr. Nume Descriere

HOME Revine la pagina principală.

1

ESC Revine la pagina anterioară.

2

ENTER Deschide fișierul audio selectat.

3

4

(PREV) (NEXT)

/ : Deplasare în sus/jos pentru a selecta un

element.

: Sortează elementele după numele fișierelor

(alfabetic) sau după data creării.

: Indisponibil

REV Indisponibil

5

6

7

FWD Indisponibil

8

Indisponibil

Indisponibil

Utilizarea sistemului OSD multimedia58

Funcțiile tastelor telecomenzii în timpul redării

Nr. Nume Descriere

HOME Revine la pagina principală.

1

ESC Revine la pagina anterioară.

2

ENTER Redă/întrerupe fișierul audio.

3

4

(PREV) (NEXT)

/ : Indisponibil
: Redă fișierul audio anterior.
: Redă fișierul audio următor.

REV Derulează înapoi fișierul audio.

5

6

Redă/întrerupe fișierul audio.

7

FWD Derulează înainte fișierul audio.

8

Oprește fișierul audio.

Utilizarea sistemului OSD multimedia 59

• Office Viewer: Acceptă fișiere PowerPoint/Word/Excel/PDF. Selectați

documentul pe care doriți să îl afișați și folosiți funcțiile afișate pe ecran în funcție
de necesități.

Funcțiile tastelor telecomenzii în vizualizarea listă

Nr. Nume Descriere

HOME Revine la pagina principală.

1

ESC Revine la pagina anterioară.

2

ENTER Deschide fișierul selectat.

3

4

(PREV) (NEXT)

/ : Deplasare în sus/jos pentru a selecta un

element.

: Sortează elementele după numele fișierelor

(alfabetic) sau după data creării.

: Indisponibil

REV Indisponibil

5

6

7

FWD Indisponibil

8

Indisponibil

Indisponibil

Utilizarea sistemului OSD multimedia60

Funcțiile tastelor telecomenzii când este deschis un document

Nr. Nume Descriere

HOME Revine la pagina principală.

1

ESC Închide documentul.

2

ENTER Mărește la maxim sau micșorează la minim.

3

4

(PREV) (NEXT)

: Deplasare la partea superioară a paginii sau

revenire la pagina anterioară.

: Deplasare la partea inferioară a paginii sau

trecere la pagina următoare.

/ : Deplasare la stânga/dreapta paginii.

REV Revine la pagina anterioară.

5

6

Indisponibil

7

FWD Trece la pagina următoare.

8

Indisponibil

Efectuarea conexiunilor

Pe lângă cablurile conveniționale, de ex. cablu VGA sau DVI, aveți la dispoziție
conexiuni mai flexibile la afișaj.

• Folosind un cablu USB (EZ USB)

1. Luați un cablu USB și cuplați conectorul mini B la afișaj și conectorul tip A la
un PC.

2. Pe computer trebuie să fie instalat software-ul EZ USB. Pentru a obține
software-ul EZ USB, accesați site-ul Web local de pe www.BenQ.com.

Sisteme de operare acceptate de EZ USB:

• Windows XP 32/64 biți SP3 (Professional sau superior)

• Windows Vista 32/64 biți SP2 (Home premium sau superior)

• Windows 7 32/64 biți SP1 (Home premium sau superior)

• Mac OSD 10.7 sau superior

Utilizarea sistemului OSD multimedia 61

3. Accesați meniul EZ Display (EZ Afișaj) > EZ USB și confirmați selecția.

4. Folosiți software-ul EZ USB pentru a configura modul de utilizare a afișajului.
Puteți să trimiteți ecranul computerului direct pe afișaj selectând modul Mirror
(Oglindă) sau să folosiți afișajul ca desktop extins selectând modul Extension
(Extensie). Pentru detalii privind instalarea și folosirea software-ului,
consultați manualul său de utilizare.

• Folosirea WiFi (EZ WiFi)

1. Conectați un dongle fără fir la mufa USB A a afișajului.

2. Pe computer trebuie să fie instalat software-ul EZ WiFi/LAN sau pe
dispozitivul iOS/Android trebuie să fie instalată aplicația EZ Display
(EZ Afișaj). Pentru a obține software-ul, accesați site-ul Web local de pe
www.BenQ.com.
EZ Display (EZ Afișaj) este de asemenea disponibil în Google Play (Android)
sau App Store (iOS).

3. În funcție de cerințe și de echipamentul disponibil, selectați o metodă de
conectare (AP Mode (Mod AP)/Client Mode (Mod client)) în meniul

Settings (Setări) >

WiFi.

- AP Mode (Mod AP): Asigurați-vă că dispozitivul dvs. are un adaptor de

rețea fără fir încorporat și că acesta este activat. Obțineți sau modificați
numele SSID al afișajului și informațiile associate în Settings (Setări) >
WiFi > AP Mode (Mod AP). Căutați și selectați afișajul făcând clic pe
pictograma fără fir pentru a vizualiza fereastra Rețele fără fir pe dispozitiv.

Utilizarea sistemului OSD multimedia62

- Client Mode (Mod client): În acest mod, trebuie să aveți un computer care
acceptă reţele fără fir. Selectați o rețea fără fir disponibilă din lista Settings
(Setări) > WiFi > Client Mode (Mod client). Conectați-vă la aceeași rețea
fără fir făcând clic pe pictograma fără fir pentru a vizualiza fereastra Rețele
fără fir pe dispozitiv.

4. Accesați meniul EZ Display (EZ Afișaj) > EZ WiFi și confirmați selecția. Este

afișată parola afișajului.

5. Deschideți software-ul EZ WiFi/LAN sau aplicația EZ Display (EZ Afișaj) și
introduceți parola afișajului. Folosiți software-ul pentru a configura modul de
utilizare a afișajului. Puteți să permiteți mai multor computere să se
conecteze la afișaj și să gestionați aceste computere selectând un ecran
divizat, să trimiteți ecranul computerului direct pe afișaj selectând modul
Mirror (Oglindă) sau să folosiți afișajul ca desktop extins selectând modul
Extension (Extensie). Pentru detalii privind instalarea și folosirea software­ului, consultați manualul său de utilizare.

Utilizarea sistemului OSD multimedia 63

(EZ WiFi/LAN)
Dacă este găsit un afișaj, introduceți parola afișată în meniul EZ Display

(EZ Afișaj) > EZ WiFi.

(EZ WiFi/LAN)
Dacă sunt găsite mai multe afișaje, introduceți parola afișajului la care doriți

să vă conectați.

Utilizarea sistemului OSD multimedia64

(EZ Display (EZ Afișaj))

1. Conectați-vă la un
afișaj.

4. Puteți să faceți clic și
pe “More” (Mai multe)
pentru a descoperi alte
funcții disponibile.

2. Introduceți parola
afișajului selectat.

5. În această imagine
exemplificativă, este
selectată opțiunea
“Quad Split” (Divizare
patru) și se permite
afișarea unui singur
computer. Faceți clic pe
“Select Layout”
(Selectare aspect).

3. Selectați pictograma
funcției din partea
inferioară pentru a afișa
fișierul.

6. Sunt disponibile mai
multe opțiuni.

7. Selectați un aspect și faceți
clic pe “Finish” (Terminare).

• Folosind un cablu RJ-45 (EZ LAN)

Trebuie să selectaţi LAN în meniul Setting (Setare) > Control Setting (Setare
control) înainte de a folosi această conexiune EZ LAN.

1. Luați un cablu RJ-45 și conectați-l la computer și la Ethernet sau la router.

Utilizarea sistemului OSD multimedia 65

2. Luați alt cablu RJ-45 și conectați-l la afișaj și la Ethernet sau la router.
Asigurați-vă că afișajul și computerul sunt în aceeași rețea locală (LAN).
Puteți să folosiți și un dispozitiv Android/iOS pentru a vă conecta la afișaj
dacă echipamentul are funcție fără fir.

3. Pe computer trebuie să fie instalat software-ul EZ WiFi/LAN. Pentru a obține
software-ul EZ WiFi/LAN, accesați site-ul Web local de pe www.BenQ.com.

4. În funcție de cerințe și de echipamentul disponibil, selectați o metodă de
conectare (Auto (Automat)/Manual) în meniul Settings (Setări) > LAN.

- Auto (Automat): Selectați pentru un mediu DHCP.

- Manual: Completați informațiile necesare în afara unui mediu DHCP.

5. Accesați meniul EZ Display (EZ Afișaj) > EZ LAN
afișată parola afișajului.

6. Deschideți software-ul EZ WiFi/LAN și introduceți parola afișajului. Folosiți
software-ul pentru a configura modul de utilizare a afișajului. Puteți să
permiteți mai multor computere să se conecteze la afișaj și să gestionați
aceste computere selectând un ecran divizat, să trimiteți ecranul
computerului direct pe afișaj selectând modul Mirror (Oglindă) sau să folosiți
afișajul ca desktop extins selectând modul Extension (Extensie). Pentru
detalii privind instalarea și folosirea software-ului, consultați manualul său de
utilizare.

și confirmați selecția. Este

Sistemul de meniuri

EZ Media

Selectați dispozitivul pe care sunt stocate fișierele pe care doriți să le prezentați și
selectați tipul fișierului.

Nume Descriere

Internal Memory
(Memorie internă)

USB

Formate de fișiere acceptate

• Photo (Foto): JPEG, BMP

Pentru detalii, consultaţi "Vizualizarea fișierelor" la
pagina 52.

Utilizarea sistemului OSD multimedia66

• Audio: MP1/MP2/MP3, WMA, OGG, ADPCM-WAV, PCM-WAV, AAC, MPEG

Layer-3 (.mp3), IMA-ADPCM (.wav)

• Video: avi, divx, mkv, ts, dat, vob, mpg, mpeg, mov, mp4, rm, mvb, wmv

• Subtitle (Subtitrare): Standard SRT (UTF-8/UTF-16)

Nu acceptă cod mixt în fișiere cu subtitrări.

• Office Viewer:

- Adobe PDF: acceptă fișiere de până la 75 MO
PDF 1.0/1.1/1.2/1.3/1.4

- MS Word: acceptă fișiere de până la 100 MO
British Word 95/Word 97/2000/2003/2007 (.docx)/2010 (.docx)

- MS Excel: acceptă fișiere de până la 15 MO
British Excel 5, 95, Excel 97/2000/2002/2003/2007 (.xlsx)/2010 (.xlsx),
Office XP Excel

- MS PowerPoint: acceptă documente de până la 1000 de pagini și
dimensiuni ale fișierelor de până la 19 MO
British PowerPoint 97, PowerPoint 2000/2002/2003/2007 (.pptx)/2010
(.pptx), Office X PowerPoint, PowerPoint presentation-2003 și mai vechi
(.ppx), PowerPoint Presentation-2007 și 2010 (.ppsx)

• Storage (Spaţiu stocare):

- Internal Memory (Memorie internă)
TLC/MLC/SLC 8/12/24/40/60 biți ECC NAND

- USB
USB flash, hard disk USB

EZ Display (EZ Afișaj)

Folosiți un cablu corespunzător pentru a conecta dispozitivul la afișaj.

Nume Descriere

EZ USB Se conectează la un computer printr-un cablu USB. Pentru

detalii, consultaţi "Efectuarea conexiunilor" la pagina 60.

EZ WiFi Se conectează la un computer prin tehnologie fără fir. Pentru

detalii, consultaţi "Efectuarea conexiunilor" la pagina 60.

EZ LAN Se conectează la un computer prin cabluri RJ-45. Pentru

detalii, consultaţi "Efectuarea conexiunilor" la pagina 60.

Utilizarea sistemului OSD multimedia 67

Settings (Setări)

Nume Descriere

System
(Sistem)

Video • Display Ratio (Raport afişare): Setează raportul aspectului

Photo (Foto) • Display Ratio (Raport afişare): Setează raportul aspectului

Audio • Repeat Mode (Mod repetare): Setează modul de redare a

• Version (Versiune): Afișează numărul versiunii firmware.

• Language (Limbă): Setează limba dorită pentru meniul

OSD.

• Update (Actualizare): Actualizează firmware-ul OSD de pe

o unitate USB flash.

• Hostname (Nume gazdă): Afișează numele de identificare a

dispozitivului în rețea.

• USBConnect (Conectare USB): Când este conectat un

cablu USB între afișaj și computer. Activați această funcție și
va fi afișată o pictogramă Disc amovibil pentru transfer de
fișiere.

• Auto Play Mode (Mod redare automată): Activează

redarea automată a conținutului unității USB flash în
momentul în care este conectată la afișaj. Puteți să selectați
redarea unui anumit tip de fișiere dintre:

- Photo (Foto)

- Video

- Audio

videoclipului.

• Repeat Mode (Mod repetare): Setează modul de redare a

videoclipului.

imaginii.

• Slideshow Duration (Durată expunere diapozitive):

Setează intervalul de timp pentru fiecare diapozitiv.

videoclipului.

Utilizarea sistemului OSD multimedia68

WiFi • AP Mode (Mod AP): Completează informațiile necesare

pentru conexiunea WiFi.

- SSID: Setează numele afișajului.

- Security (Securitate): Selectează un nivel de

securitate.

- PSK: Setează o parolă de acces.

- Channel (Canal): Selectează un canal de comunicare.

• Client Mode (Mod client): Afișează toate rețelele fără fir

detectate în zona dvs. și selectează una adecvată.

LAN • Auto (Automat): Obține o adresă IP într-un mediu DHCP.

• Manual: Setează informațiile necesare pentru conexiunea

LAN. Contactați administratorul rețelei pentru a obține aceste
informații.

• OFF (OPRIT): Oprește conexiunea LAN.

Informaţii privind produsul 69

Informaţii privind produsul

Specificaţii

Element Specificaţii

SL420 SL460

Iluminare D-LED E-LED
Mărime ecran 42" 46"
Distanţă pixel (mm) 0,4833 x 0,4833 0,17675 x 0,53025
Rezoluţie nativă (pixeli) 1920 x 1080

2

)

S-Video, YPbPr (mufe RCA), HDMI, DisplayPort

400 500

96,5

DVI (DVI-D), Video compozit (mufă BNC),

RS-232C (D-Sub 9 pini),

RJ45 (mufă RJ45 cu LED I)

Mufă pentru difuzor extern

(12 W + 12 W, 8 Ohmi)

Ecran LCD

Intrare

Ieşire

Audio

Energie

Luminozitate (cd/m
(obişnuit)

Contrast (obişnuit) 1000:1 4000:1
Contrast adaptativ 10.000 40.000
Timp de răspuns (ms)

(obişnuit)

Biți ecran 8 biți

Computer VGA (D-Sub 15 pini)

Video

Audio S/D (mufe RCA), intrare linie (mufă de 3,5 mm)
USB Tip A; Mini B

Comandă

Computer VGA (D-Sub 15 pini)
Video Video compozit (mufă BNC)

Difuzor

Audio S/D (mufe RCA)
Comandă RS-232C (D-Sub 9 pini)
Audio W (Amp) 12 W x 2
Difuzor intern 12 W x 2
Alimentare 100 - 240 V c.a., 50/60 Hz
Consum maxim < 150W < 150W
Consum în mod stare

de veghe

10 biţi (8 biţi + FRC),

1073,7 M

< 0,5 W

Informaţii privind produsul70

Mediu

Caracteristici
mecanice

Caracteristică

Temperatură de
funcţionare

Umiditate de
funcţionare

Temperatură de
depozitare

0 - 40°C, 32 - 104°F

10 - 90% (fără condens)

-20 - 60°C, 4 - 140°F

Umiditate depozitare 10 - 95% (fără condens)
Orientare afișaj Vedere/Portret
Greutate (kg) < 18 < 22
Dimensiuni

(L x Î x A) (mm)
Dimensiune ramă -

S/J/S/D (mm)

981 x 571 x 106 1052 x 606 x 84

22,5/22,5/22,5/22,5

14,9 x 14,9 x 14,9 x

14,9
VGA înlănţuit O
DVI înlănţuit X
Control RS232 înlănţuit O
Setare ID O
Îmbunătăţire claritate O
Rezistent la retenţie

imagine

O

Control reducere
luminozitate

O

(Contrast adaptativ)
Imagine în imagine

(PIP)
Imagine lângă imagine

(PBP)
Procesare culori pe

10 biţi
Acceptare perete video

încorporat

O

O

O

O

Planificare O
Durată totală pornit O
Diagnostic tensiune CC

(12 v/5 v)
Senzor temperatură

internă

O

O

Control CEC O

Informaţii privind produsul 71

Element Specificaţii

IL420 IL460

Iluminare D-LED E-LED
Mărime ecran 42" 46"
Distanţă pixel (mm) 0,4833 x 0,4833 0,17675 x 0,53025
Rezoluţie nativă (pixeli) 1920 x 1080

2

)

400 500

Ecran LCD

Luminozitate (cd/m
(obişnuit)

Contrast (obişnuit) 1000:1 4000:1
Contrast adaptativ 10.000 40.000
Timp de răspuns (ms)

(obişnuit)

Biți ecran 8 biți

96,5

10 biţi (8 biţi + FRC),

1073,7 M
Tehnologie IR tactil 6 puncte
Rezoluţie 32767 x 32767

Ta ct i l

Capacitate 6 atingeri simultane
Precizie +/- 6mm peste 95% din zona tactilă
Ieşire ecran tactil USB 2.0
Sistem operare Vezi "Sisteme de operare acceptate" la pagina 34

Sticlă Sticlă călită 3 mm + 0 mm/-0,3 mm

Computer VGA (D-Sub 15 pini)

DVI (DVI-D), Video compozit (mufă BNC),

S-Video, YPbPr (mufe RCA), HDMI, DisplayPort

RS-232C (D-Sub 9 pini),

RJ45 (mufă RJ45 cu LED I)

Intrare

Video

Audio S/D (mufe RCA), intrare linie (mufă de 3,5 mm)

Comandă

Computer VGA (D-Sub 15 pini)
Video Video compozit (mufă BNC)

Ieşire

Difuzor

Mufă pentru difuzor extern

(12 W + 12 W, 8 Ohmi)
Audio S/D (mufe RCA)
Comandă RS-232C (D-Sub 9 pini)

Audio

Audio W (Amp) 12 W x 2
Difuzor intern 12 W x 2
Alimentare 100 - 240 V c.a., 50/60 Hz

Energie

Consum maxim < 150W < 150W
Consum în mod stare

de veghe

< 0,5 W

Informaţii privind produsul72

Mediu

Caracteristici
mecanice

Caracteristică

Temperatură de
funcţionare

Umiditate de
funcţionare

Temperatură de
depozitare

0 - 40°C, 32 - 104°F

10 - 90% (fără condens)

-20 - 60°C, 4 - 140°F

Umiditate depozitare 10 - 95% (fără condens)
Orientare afișaj Vedere/Portret
Greutate (kg) < 23 < 28
Dimensiuni

(L x Î x A) (mm)
Dimensiune ramă -

S/J/S/D (mm)

981 x 571 x 121 1066 x 621 x 100

22,5/22,5/22,5/22,5 22,5 x 22,5 x 22 x 22

VGA înlănţuit O
DVI înlănţuit X
Control RS232 înlănţuit O
Setare ID O
Îmbunătăţire claritate O
Rezistent la retenţie

imagine

O

Control reducere
luminozitate

O

(Contrast adaptativ)
Imagine în imagine

(PIP)
Imagine lângă imagine

(PBP)
Procesare culori pe

10 biţi
Acceptare perete video

încorporată

O

O

O

O

Planificare O
Durată totală pornit O
Diagnostic tensiune CC

(12 v/5 v)
Senzor temperatură

internă

O

O

Control CEC O

Informaţii privind produsul 73

Element Specificaţii

IL650

Iluminare E-LED
Mărime ecran 65"
Distanţă pixel (mm) 0,744
Rezoluţie nativă (pixeli) 1920 x 1080

2

)

360

Ecran LCD

Luminozitate (cd/m
(obişnuit)

Contrast (obişnuit) 4000:1
Contrast adaptativ
Timp de răspuns (ms)

(obişnuit)
Biți ecran 10 biți
Tehnologie IR tactil 2 puncte
Rezoluţie 32767 x 32767
Capacitate 2 atingeri simultane

Ta ct i l

Precizie

< 1,5 mm (zona centrală)

< 2,5 mm (zona exterioară)

Ieşire ecran tactil USB 2.0

Sistem operare

Vezi "Sisteme de operare acceptate" la

pagina 34

Sticlă Sticlă călită O

Computer VGA (D-Sub 15 pini)

DVI (DVI-D), Video compozit (mufă

Video

Intrare

Audio

Comandă

BNC), S-Video, YPbPr (mufe RCA),

HDMI, DisplayPort

S/D (mufe RCA), intrare linie (mufă de

3,5 mm)

RS-232C (D-Sub 9 pini),

RJ45 (mufă RJ45 cu LED I)
Computer VGA (D-Sub 15 pini)
Video Video compozit (mufă BNC)

Ieşire

Difuzor X
Audio S/D (mufe RCA)
Comandă RS-232C (D-Sub 9 pini)

Audio

Audio W (Amp) 12 W x 2
Difuzor intern 12 W x 2
Alimentare 100 - 240 V c.a., 50/60 Hz

Energie

Consum maxim 265 W
Consum în mod stare

de veghe

< 0,5 W

8

Informaţii privind produsul74

Mediu

Caracteristici
mecanice

Caracteristică

Temperatură de
funcţionare

Umiditate de
funcţionare

Temperatură de
depozitare

0 - 40°C, 32 - 104°F

10 - 90% (fără condens)

-20 - 60°C, 4 - 140°F

Umiditate depozitare 10 - 95% (fără condens)
Orientare afișaj Vedere/Portret
Greutate (kg)
Dimensiuni

(L x Î x A) (mm)
Dimensiune ramă -

S/J/S/D (mm)

1520,4 x 882 x 107,1

36,9/36,9/43,9/43,9

VGA înlănţuit O
DVI înlănţuit X
Control RS232 înlănţuit O
Setare ID O
Îmbunătăţire claritate O
Rezistent la retenţie

imagine

O

Control reducere
luminozitate

O

(Contrast adaptativ)
Imagine în imagine

(PIP)
Imagine lângă imagine

(PBP)
Procesare culori pe

10 biţi
Acceptare perete video

încorporată

O

O

O

O

Planificare O
Durată totală pornit O
Diagnostic tensiune CC

(12 v/5 v)
Senzor temperatură

internă

O

O

Control CEC O

Specificaţiile și funcţiile se pot modifica fără notificare prealabilă.

Dimensiuni

• SL420

Informaţii privind produsul 75

51.1

105.1

183.8200186.4

294.2 400 286.4

22.5

22.5

22.5

525.2

570.2

22.5

935.6

980.6

Unitate: mm

Informaţii privind produsul76

• SL460

14.9

14.9

84

30

201.83200203.84

325.54

400 325.54

14.9

14.9

575.87

605.67

2162/19

2132/39

Unitate: mm

• IL420

Informaţii privind produsul 77

33/6

980.6

935.6

927.9

522

525.2

570.2

22.5 121.1

22.522.5

67.1

183.81200186.39

294.22 400 286.38

Unitate: mm

Informaţii privind produsul78

• IL460

32/::

2132/39

2129/19

2176/37

33/5

683/78

686/98
731/77

32/::

33/5

57

211

443/74 511 443/74

31:/45311322/44

Unitate: mm

• IL650

882

820.54

Informaţii privind produsul 79

37.18

1446.04

1520.4

569.8

30.73

100

241 241400

53.1

107.1

560.2 400 560.2

75

75
100

451.3

251.5

Unitate: mm

Informaţii privind produsul80

Rezoluţie acceptată a semnalului de intrare

Sursă de intrare

Rezoluţie

AV S-Video YPbPr VGA HDMI DVI

640 x 480 @ 60Hz

640 x 480 @ 72Hz

640 x 480 @ 75Hz

720 x 400 @ 70Hz

800 x 600 @ 60Hz

800 x 600 @ 75Hz

1024 x 768 @ 60Hz

1024 x 768 @ 75Hz

1280 x 768 @ 60Hz
1280 x 800 @ 60Hz

RB
1280 x 800 @ 60Hz

1280 x 960 @ 60Hz

1280 x 1024 @ 60Hz

1360 x 768 @ 60Hz

1366 x 768 @ 60Hz

1400 x 1050 @ 60Hz

1600 x 1200 @ 60Hz
1680 x 1050 @ 60Hz

RB
1600 x 1050 @ 60Hz

1920 x 1080 @ 60Hz

NTSC-M

NTSC-J

PAL -BDGHI

576i (50Hz)

480i (60Hz)

480p (60Hz)

576p (50Hz)

720p (50Hz)

Display

Port

720p (60Hz)

1080i (50Hz)

1080i (60Hz)

1080p (50Hz)

1080p (60Hz)

Informaţii privind produsul 81

• : acceptată

• Spaţiu gol: nu este acceptată

Informaţii privind produsul82

Combinaţie acceptată de semnale de intrare PAP

Sursă de semnal pentru imaginea principală/stânga

AV S-Video YPbPr VGA DVI HDMI

AV

S-Video

Sursă de

semnal

pentru

imaginea

secundară/

dreapta

YPbPr

VGA

DVI

HDMI

Display

Port

Multi-

media

Display

Port

Multi-

media

Remedierea problemelor

Problemă Soluţie

Lipsă imagine Verificaţi următoarele:

• Afişajul este pornit? Verificaţi indicatorul de
alimentare al afişajului.

• Este pornit dispozitivul sursă de semnal? Porniţi
dispozitivul şi încercaţi din nou.

• Există conexiuni slăbite ale cablurilor? Verificaţi dacă
toate cablurile sunt bine fixate.

• Aţi selectat pe computer o rezoluţie de ieşire
neacceptată? Consultaţi "Rezoluţie acceptată a
semnalului de intrare" la pagina 80 pentru a selecta o
rezoluţie acceptată şi încercaţi din nou.

• Aţi selectat o rezoluţie de ieşire neacceptată a player­ului DVD sau Blu-ray? Consultaţi "Rezoluţie
acceptată a semnalului de intrare" la pagina 80
pentru a selecta o rezoluţie acceptată şi încercaţi din
nou.

Lipsă sunet Verificaţi următoarele:

• Aţ

i activat funcţia de dezactivare a sunetului pe afişaj
sau pe dispozitivul sursei de intrare? Dezactivaţi
funcţia de dezactivare a sunetului sau creşteţi nivelul
volumului sunetului şi încercaţi din nou.

• Există conexiuni slăbite ale cablurilor? Verificaţi dacă
toate cablurile sunt bine fixate.

Imaginea de intrare de
la computer arată
ciudat

Butoanele panoului de
comandă nu
funcţionează

• Aţi selectat pe computer o rezoluţie de ieşire
neacceptată? Consultaţi "Rezoluţie acceptată a
semnalului de intrare" la pagina 80 pentru a selecta o
rezoluţie acceptată şi încercaţi din nou.

• Utilizaţi funcţia Auto Adjustment (Reglare
automată) ("Adjust Screen (Reglare ecran)" la
pagina 46) pentru ca afişajul să optimizeze automat
afişarea imaginii computerului.

• Dacă rezultatul funcţiei Auto Adjustment (Reglare

automată) nu este satisfăcător, utilizaţi funcţiile
Clock Frequency (Frecvenţă tact), Phase (Fază),
H. Position (Poziţie o.) şi V. P o sit i on ( Pozi ţie v.)

pentru a regla manual imaginea.

Aţi blocat butoanele panoului de comandă? Deblocaţi
butoanele şi încercaţi din nou.

Remedierea problemelor 83

Remedierea problemelor84

Telecomanda nu
funcţionează

• Aţi blocat telecomanda? Deblocaţi telecomanda şi
încercaţi din nou.

• Verificaţi dacă bateriile nu sunt orientate invers.

• Verificaţi dacă bateriile nu sunt descărcate.

• Verificaţi distanţa şi unghiul faţă de afişaj.

• Verificaţi dacă telecomanda este îndreptată spre
fereastra senzorului de telecomandă de pe afişaj.

• Verificaţi dacă nu există obstacole între telecomandă
şi fereastra senzorului de telecomandă.

• Verificaţi dacă fereastra senzorului de telecomandă
nu se află sub lumină fluorescentă puternică sau în
lumina directă a soarelui.

• Verificaţi dacă în apropiere nu se află dispozitive
(computer sau asistent digital personal, PDA) care
transmit semnale infraroşii care pot interfera cu
transmisia semnalului între telecomandă şi afiş

aj.

Dezactivaţi funcţia infraroşu a acestor dispozitive.

6/24/14
